Устройство для системы запуска лавин и система, содержащая такое устройство и взрывную камеру Российский патент 2025 года по МПК F42D3/00 E01F7/00

Область техники

Настоящее изобретение относится, прежде всего, к устройству для системы запуска лавин, в частности снежных лавин.

Изобретение также относится к системе запуска лавин как таковой, в частности снежных лавин, содержащей такое устройство.

Уровень техники

Из уровня техники известно, что устройства запуска лавин используются в районах, где накопление снега может привести к лавинам, представляющим угрозу для мест или людей.

Обычно, предполагается, что для вызова лавины генерируют ударную волну от взрыва. Поскольку перемещение взрывчатых веществ и обращение с ними являются опасными и регламентированными, для создания ударной волны предпочтительно использовать смесь взрывоопасных газов. Кроме того, известно применение дистанционно управляемых систем для того, чтобы гарантировать лучшую безопасность оператора. Эти системы должны иметь такую же производительность, как и другие устройства, с точки зрения потенциально подвергаемой воздействию области снежного покрова. Кроме того, требуются некоторые дополнительные характеристики, такие как уменьшение занимаемой площади, интеграция в ландшафт и возможность удаления с помощью вертолета. Эта последняя характеристика особенно важна, поскольку она позволяет снимать указанные устройства летом, когда их использование не является необходимым, для того, чтобы оградить их от воздействия молний и падающих камней, а также для проведения работ по техническому обслуживанию и ремонту, снижая воздействие на операторов сложных высокогорных условий.

Решения предшествующего уровня техники предусматривают наличие съемных дистанционных устройств запуска лавин, основанных на взрыве газовой смеси водород/кислород внутри открытого конуса. В документе FR2958739A1 представлено, в частности, решение, в соответствии с которым модуль, содержащий взрывную камеру, помещен на фиксированную опорную ножку, размещаемую в стартовых зонах лавин. Это решение является удовлетворительным, поскольку позволяет получить съемное устройство, способное вызывать лавины и при этом управляемое дистанционно.

Вместе с тем, производительность устройств запуска лавин зависит от количества и типа газов, используемых для взрывоопасной газовой смеси, а также от размера и объема корпуса, используемого для производства взрыва. Поэтому, по-видимому, предпочтительнее использовать корпус большого объема с большим количеством газа для максимизации взрыва, потому что именно внутри корпуса будут развиваться последствия взрыва от воспламенения этого количества газа.

Таким образом, стремление к лучшей производительности может быстро столкнуться с ограничениями совместимости, в частности, в отношении грузоподъемности, подходящей для транспортировки вертолетом, для соблюдения вышеупомянутого критерия возможности удаления. Поэтому для комплексной системы с постоянной массой, которая может транспортироваться вертолетом, необходимо найти оптимальное решение для распределения этой удаляемой массы между различными составляющими элементами устройства, такими как корпус, запасы газа, различное оборудование и управляющее оборудование. Это оптимальное решение также является ограничивающим и не позволяет бесконечно увеличивать мощность, потому что это требует увеличения массы.

Раскрытие сущности изобретения

Техническая проблема, на решение которой направлено настоящее изобретение, состоит в том, чтобы предложить решение, позволяющее устранить все или часть вышеупомянутых недостатков.

Эта техническая проблема может быть решена благодаря осуществлению устройства для системы запуска лавин, причем указанное устройство выполнено с возможностью взаимодействия со взрывной камерой системы запуска лавин.

Устройство содержит:

- опорную раму, поддерживающую по меньшей мере одну систему хранения газа и выполненную с возможностью установки с возможностью снятия на взрывной камере таким образом, чтобы покрывать всю взрывную камеру или ее часть;

- диффузионную камеру, прикрепленную к опорной раме фиксированным ближним концом диффузионной камеры, причем вся внутренняя смесительная полость или ее часть ограничена по меньшей мере одной частью диффузионной камеры, во внутренней смесительной полости размещен газовый смеситель, находящийся в сообщении по текучей среде с указанной по меньшей мере одной системой хранения газа, причем указанный газовый смеситель выполнен с возможностью получения газовой смеси из газа, поступающего из указанной по меньшей мере одной системы хранения газа, причем диффузионная камера содержит по меньшей мере одно диффузионное отверстие, выполненное с возможностью обеспечения прохода газовой смеси из внутренней смесительной полости к внешней стороне диффузионной камеры, в частности, для подачи во взрывную камеру; и

- по меньшей мере одну систему зажигания, выполненную с возможностью инициирования взрыва газовой смеси;

Диффузионная камера содержит корпус, проходящий от фиксированного ближнего конца к свободному дальнему концу, причем указанный корпус выполнен с возможностью нахождения в объеме взрывной камеры, когда устройство под действием силы тяжести опирается на взрывную камеру в конфигурации рабочего положения.

Описанные выше конфигурации позволяют предложить устройство, способное как хранить, так и смешивать газы, необходимые для взрыва, впрыскивать смесь газов во взрывную камеру и воспламенять газовую смесь, ранее введенную во взрывную камеру. Кроме того, диффузионная камера предпочтительно обеспечивает возможность простого взаимодействия со взрывной камерой, не требуя какой-либо специфической манипуляции. Другими словами, устройство выполнено с возможностью принимать конфигурацию рабочего положения путем простого нажатия на взрывную камеру.

Кроме того, положение устройства на взрывной камере обеспечивает закрытие взрывной камеры в месте, где находится устройство.

Устройство может дополнительно включать один или несколько признаков из следующих признаков, взятых отдельно или в комбинации.

Согласно одному варианту осуществления корпус выполнен с возможностью по меньшей мере частичного введения в приемное отверстие, ограниченное взрывной камерой, для размещения устройства в конфигурации рабочего положения, в которой ближний и дальний концы диффузионной камеры расположены по обе стороны от приемного отверстия.

Согласно одному варианту осуществления по меньшей мере одна система зажигания расположена на поверхности диффузионной камеры и, в частности, на внешней поверхности диффузионной камеры.

Согласно одному варианту осуществления опорная рама содержит по меньшей мере два боковых опорных элемента, расположенных так, чтобы проходить по обе стороны от взрывной камеры, когда устройство принимает конфигурацию рабочего положения. В частности, боковые опорные элементы могут содержать жесткие стенки, профили, ветви или балки.

Предпочтительно, опорные элементы могут быть сконфигурированы таким образом, что устройство имеет центр тяжести, расположенный ниже, чем приемное отверстие, образованное во взрывной камере. Таким образом, и синергетически, устройство может выступать в качестве противовеса, помогая противостоять смещениям в направлении вверх из-за выброса ударной волны из взрывной камеры.

Согласно одному варианту осуществления опорная рама имеет центральную часть, на которой закреплена диффузионная камера, причем опорные элементы выступают из центральной части по обе стороны от последней, обеспечивая, в частности, возможность прохождения опорных элементов вдоль сторон взрывной камеры, когда устройство находится в конфигурации рабочего положения.

В соответствии с одним вариантом осуществления опорная рама содержит средства позиционирования, например ролики, расположенные на каждом из опорных элементов, чтобы обеспечить возможность изменения ориентации устройства относительно взрывной камеры, когда устройство принимает конфигурацию рабочего положения, и облегчить возвращение указанного устройства в конфигурацию рабочего положения после взрыва.

Согласно одному варианту осуществления диффузионная камера содержит соединительный фланец, выполненный с возможностью взаимодействия с периферией приемного отверстия, образованного во взрывной камере.

Согласно одному варианту осуществления соединительный фланец имеет форму венца или цилиндра.

Согласно одному варианту осуществления соединительный фланец содержит демпфирующее уплотнение, причем указанное демпфирующее уплотнение расположено на поверхности соединительного фланца, предназначенной для взаимодействия с периферией приемного отверстия. Таким образом, демпфирующее уплотнение позволяет гарантировать газонепроницаемость между внешней стороной взрывной камеры и внутренней стороной взрывной камеры в приемном отверстии, когда устройство принимает конфигурацию рабочего положения.

Согласно одному варианту осуществления корпус диффузионной камеры имеет сечение, уменьшающееся от фиксированного ближнего конца к свободному дальнему концу.

Согласно одному варианту осуществления устройство диффузионной камеры содержится в усеченном конусе.

Согласно одному варианту осуществления свободный дальний конец имеет заостренную форму.

Согласно одному варианту осуществления диффузионная камера имеет высоту, отсчитываемую между фиксированным ближним концом и свободным дальним концом диффузионной камеры, большую, чем диаметр приемного отверстия взрывной камеры, с которой взаимодействует устройство.

Согласно одному варианту осуществления приемное отверстие выполнено круглым. В этом случае высота диффузионной камеры может быть больше диаметра указанного круглого отверстия.

Согласно одному варианту осуществления указанное по меньшей мере одно диффузионное отверстие образовано в корпусе диффузионной камеры на участке, близком к свободному дальнему концу. Под «близкой к свободному концу» следует понимать зону, находящуюся на расстоянии менее половины высоты диффузионной камеры.

Согласно одному варианту осуществления указанная по меньшей мере одна система хранения газа содержит топливный баллон и баллон окислителя, при этом газовый смеситель соединен с указанным топливным баллоном топливопроводом, а с баллоном окислителя трубопроводом окислителя.

В соответствии с одним вариантом осуществления изобретения топливная линия и линия окислителя оборудованы, между системой хранения газа и газовым смесителем, обратным клапаном, редуктором давления и по меньшей мере одним клапаном, выполненным с возможностью обеспечения прохождения газа из соответствующей системы хранения газа в газовый смеситель, и, в качестве альтернативы, предотвращения прохождения газа или пламени из газового смесителя в систему хранения газа.

Согласно одному варианту осуществления устройство содержит контрольный элемент, содержащий элемент связи, выполненный с возможностью обмена инструкциями с внешним блоком управления, причем контрольный элемент выполнен с возможностью контроля по меньшей мере одной системы зажигания.

Согласно одному варианту осуществления контрольный элемент содержит по меньшей мере один физический датчик, выполненный с возможностью измерения по меньшей мере одного физического параметра, например, термометр, акселерометр, сейсмометр или анемометр.

В соответствии с одним вариантом осуществления изобретения, контрольный элемент содержит устройство производства электрической энергии, выполненное с возможностью подачи электрической энергии на устройство.

В соответствии с одним вариантом осуществления изобретения, контрольный элемент содержит элемент хранения электрической энергии, выполненный с возможностью хранения электрической энергии и подачи электрической энергии на устройство.

Описанные выше конфигурации позволяют предложить устройство, которое является энергетически автономным.

В соответствии с одним вариантом осуществления элемент для производства электроэнергии может содержать элемент, выбранный из группы, включающей ветряную турбину, солнечные панели, топливный элемент.

Согласно одному варианту осуществления опорная рама содержит захватный элемент, выполненный с возможностью обеспечения возможности перемещения устройства целиком посредством тяги и, в частности, посредством подъема и/или буксировки.

В соответствии с одним вариантом осуществления изобретения захватный элемент содержит кольцо или крюк, предназначенный для подъема транспортным устройством, например вертолетом.

Техническая проблема изобретения также может быть решена благодаря осуществлению системы запуска лавин, содержащей устройство типа описанного выше, и взрывную камеру, имеющую открытый конец, ориентированный в направлении снежного покрова.

Описанные выше конфигурации позволяют предложить систему запуска лавин, состоящую по меньшей мере из двух независимых и полностью съемных частей, то есть, с одной стороны, взрывную камеру, а с другой стороны, устройство. Таким образом, можно устанавливать независимо и просто взрывную камеру и устройство в зонах, предпочтительно доступных для вертолета, например, с помощью двух независимых выводов.

Система запуска лавин может дополнительно иметь один или более из следующих признаков, взятых отдельно или в комбинации.

Согласно одному варианту осуществления корпус диффузионной камеры по меньшей мере частично вставлен в приемное отверстие, ограниченное взрывной камерой, так что устройство находится в конфигурации рабочего положения, где ближний и дальний концы корпуса диффузионной камеры расположены по обе стороны приемного отверстия, причем устройство опирается на взрывную камеру просто под действием силы тяжести.

Таким образом, устройство может просто подниматься относительно взрывной камеры, в частности, под действием взрыва взрывоопасной газовой смеси.

Согласно одному варианту осуществления устройство выполнено с возможностью перемещения путем вращения или поступательного перемещения относительно взрывной камеры, когда система запуска лавин принимает конфигурацию рабочего положения.

Согласно одному варианту осуществления опорная рама и взрывная камера ограничивают полость взрыва, в которой содержится диффузионная камера целиком.

Согласно одному варианту осуществления взрывная камера имеет трубчатую форму, имеющую по меньшей мере одну первую изогнутую часть оболочки, имеющую наружную поверхность, обращенную к снежному покрову, и вторую изогнутую часть оболочки, имеющую внутреннюю поверхность, обращенную к снежному покрову.

В соответствии с одним вариантом осуществления изобретения, взрывная камера содержит опору корпуса, в частности, на первой оболочки оболочки взрывной камеры, причем указанная опора корпуса выполнена с возможностью опоры на землю или крепления к основному элементу.

Согласно одному варианту осуществления устройство выполнено с возможностью установки на взрывную камеру на первой части оболочки взрывной камеры в конфигурации рабочего положения.

Другими словами, первая часть оболочки имеет изогнутую форму с вогнутостью, обращенной к снежному покрову, а вторая часть оболочки имеет изогнутую форму с перевернутой вогнутостью относительно первой части оболочки.

Согласно одному варианту осуществления взрывная камера имеет закрытый конец, противоположный открытому концу, при этом взрывная камера содержит крепежный элемент на указанном закрытом конце, причем указанный крепежный элемент выполнен с возможностью взаимодействия с внешней удерживающей системой.

Например, внешняя удерживающая система может содержать направляющий канал, имеющий форму, в которую крепежный элемент может быть вставлен с возможностью скольжения для поддержания взрывной камеры в конфигурации крепления. Таким образом, конфигурация крепления позволяет удерживать устройство в положении, блокирующем степени свободы, требуемые во время взрыва газовой смеси.

Краткое описание чертежей

Другие аспекты, задачи, преимущества и признаки изобретения будут лучше понятны после прочтения следующего подробного описания предпочтительных вариантов его осуществления, приведенного в качестве неограничивающего примера и сделанного со ссылкой на прилагаемые чертежи, на которых:

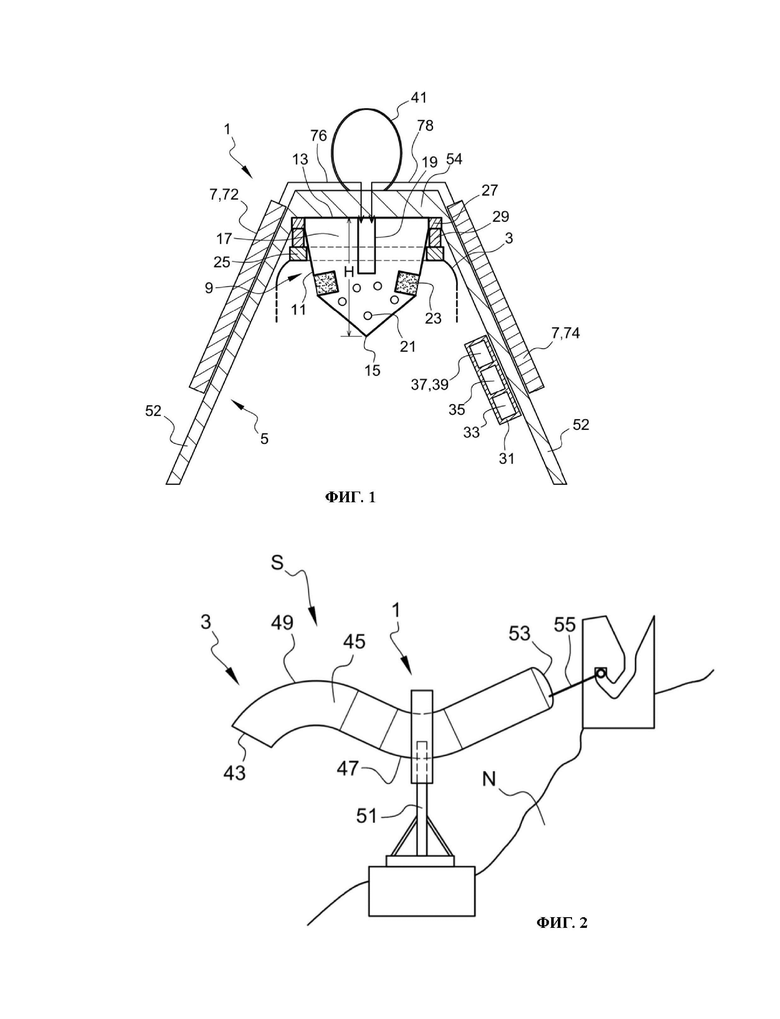

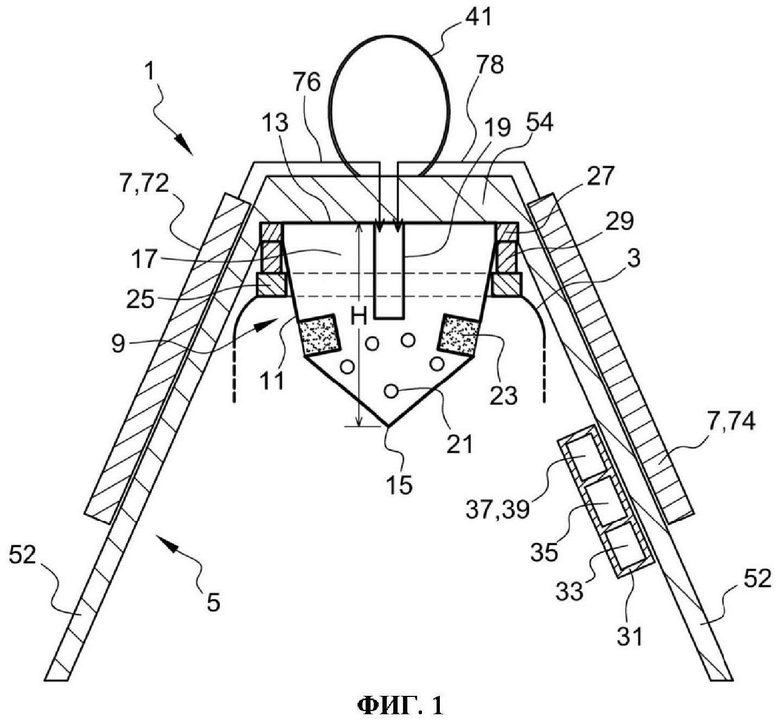

на фиг. 1 схематически показан вид устройства в соответствии с вариантом осуществления изобретения, когда оно опирается на взрывную камеру в конфигурации рабочего положения;

на фиг. 2 схематически показан вид системы запуска лавин в соответствии с вариантом осуществления изобретения.

Осуществление изобретения

На чертежах и в остальной части описания идентичные или сходные элементы обозначены одними и теми же номерами позиций. Также, различные элементы показаны не в масштабе, в целях обеспечения ясности фигур.

Кроме того, различные варианты осуществления и вариации не являются взаимоисключающими и могут быть объединены друг с другом.

Как показано на фиг. 1, изобретение относится к устройству 1 для системы запуска лавин, обозначенной как «S», причем указанное устройство 1 выполнено с возможностью взаимодействия со взрывной камерой 3 системы S запуска лавин.

Устройство 1 содержит, в частности, опорную раму 5, выполненную с возможностью установки с возможностью снятия на взрывной камере 3 таким образом, чтобы покрывать всю или часть взрывной камеры 3. Для этой цели опорная рама 5 может содержать центральную часть 54 рамы и два боковых опорных элемента 52, проходящих от центральной части 54 рамы по обе стороны от последней, что позволяет, в частности, боковым опорным элементам 52 проходить вдоль сторон взрывной камеры 3. Устройство 1 может принимать конфигурацию рабочего положения со взрывной камерой 3. Другими словами, оба боковых опорных элемента 52 расположены так, чтобы проходить по обе стороны от взрывной камеры 3, когда устройство 1 принимает конфигурацию рабочего положения.

В соответствии с не показанным вариантом осуществления опорная рама 5 может также содержать средства позиционирования, такие как ролики, расположенные на каждом из боковых опорных элементов 52, чтобы обеспечить возможность изменения ориентации устройства 1 относительно взрывной камеры 3, когда устройство 1 принимает конфигурацию рабочего положения.

Опорная рама также содержит по меньшей мере одну систему 7 хранения газа, содержащую, например, топливный баллон 72 и баллон 74 окислителя.

Устройство 1 может содержать контрольный элемент 31, содержащий элемент 33 связи, выполненный с возможностью обмена инструкциями с внешним блоком управления. Указанный контрольный элемент 31 может, предпочтительно, опираться на опорный каркас 5. Контрольный элемент 31 может содержать по меньшей мере один физический датчик 35, выполненный с возможностью измерения по меньшей мере одного физического параметра, например, термометр, акселерометр, сейсмометр или анемометр. Контрольный элемент 31 также может содержать элемент 37 производства электроэнергии, выполненный с возможностью подачи электроэнергии на устройство 1, и элемент 39 хранения электроэнергии, выполненный с возможностью хранения указанной электроэнергии. Например, элемент 37 производства электроэнергии может представлять собой ветряную турбину, или панели солнечных батарей, или топливный элемент.

В качестве альтернативы, устройство 1 может содержать элемент 39 хранения электроэнергии, выполненный с возможностью хранения электроэнергии и подачи электроэнергии на устройство 1.

На фиг. 1 показан вариант осуществления, в котором устройство содержит две системы 7 хранения газа, расположенные на каждом из опорных элементов 52, и контрольный элемент 31, содержащий элемент 33 связи, физический датчик 35, элемент 37 производства электроэнергии и элемент 39 хранения электроэнергии. Также возможно, что каждый из элемента 37 производства электроэнергии и элемента 39 хранения электроэнергии опирается на другой опорный элемент 52. Предпочтительно, система 7 хранения газа, контрольный элемент 31, элемент 33 связи, физический датчик 35, элемент 37 производства электроэнергии и элемент 39 хранения электроэнергии могут быть распределены по опорным элементам 52, чтобы сбалансировать общую массу опорной рамы 5.

Предпочтительно, опорная рама 5 может содержать захватный элемент 41, выполненный с возможностью обеспечения возможности перемещения устройства 1 за одно целое посредством тяги и, в частности, посредством подъема или буксировки. На фиг. 1 показан неограничивающий вариант, в котором захватный элемент 41 содержит кольцо или крюк, предназначенный для подъема транспортным устройством, например вертолетом.

Устройство также содержит диффузионную камеру 9, прикрепленную к опорной раме 5 фиксированным ближним концом 13 диффузионной камеры 9. Например, фиксированный ближний конец 13 диффузионной камеры 9 может быть прикреплен к опорной раме 5 на центральной части 54 рамы. Диффузионная камера 9 содержит корпус 11, проходящий от фиксированного ближнего конца 13 к свободному дальнему концу 15, имеющему, например, острую форму. Корпус 11 диффузионной камеры 9 может, в частности, иметь сечение, уменьшающееся от фиксированного ближнего конца 13 к свободному дальнему концу 15. В соответствии с неограничивающим вариантом, форма диффузионной камеры 9 может, таким образом, представлять усеченный конус. Таким образом, корпус 11 может быть выполнен с возможностью по меньшей мере частичного введения в приемное отверстие 25, ограниченное взрывной камерой 3, для размещения устройства 1 в конфигурации рабочего положения. В этом случае ближний 13 и дальний 15 концы диффузионной камеры 9 расположены по обе стороны от приемного отверстия 25, в частности, позволяя устройству 1 опираться под действием силы тяжести на взрывную камеру 3. Тогда вся внутренняя смесительная полость 17 или ее часть ограничена по меньшей мере одной частью диффузионной камеры 9.

Диффузионная камера 9 может содержать соединительный фланец 27, предназначенный для взаимодействия с периферией приемного отверстия 25, образованного во взрывной камере 3. Например, соединительный фланец 27 может иметь форму венца или цилиндра. Предпочтительно, соединительный фланец 27 может иметь демпфирующее уплотнение 29, расположенное на поверхности соединительного фланца 27, предназначенное для взаимодействия с периферией приемного отверстия 25. Таким образом, демпфирующее уплотнение 29 позволяет гарантировать газонепроницаемость между внешней стороной взрывной камеры 3 и внутренней стороной взрывной камеры 3 в приемном отверстии 25, когда устройство 1 принимает конфигурацию рабочего положения.

Диффузионная камера 9 может иметь высоту, обозначенную «Н», отсчитываемую между фиксированным ближним концом 13 и свободным дальним концом 15 диффузионной камеры 9, больше диаметра приемного отверстия 25 взрывной камеры 3, с которым взаимодействует устройство 1. Таким образом, в случае, когда приемное отверстие 25 является круглым, высота Н диффузионной камеры 9 может быть больше, чем диаметр указанного круглого отверстия.

Диффузионная камера 9 также содержит газовый смеситель 19, сообщающийся по текучей среде с указанной по меньшей мере одной системой 7 хранения газа. Газовый смеситель 19 размещен во внутренней смесительной полости 17 и выполнен с возможностью получения газовой смеси из газов, поступающих из системы(систем) 7 хранения газа. Например, система 7 хранения газа может содержать топливный баллон 72 и баллон 74 окислителя. Газовый смеситель 19 соединен с топливным баллоном 72 топливным трубопроводом 76 и с баллоном 74 окислителя трубопроводом 78 окислителя. В этом случае газовый смеситель 19 выполнен с возможностью получения газовой смеси из окислительного газа и топливного газа в заданных пропорциях. Предпочтительно топливный трубопровод 76 и трубопровод 78 окислителя могут быть оснащены, между системой 7 хранения газа и газовым смесителем 19, обратным клапаном, редуктором давления и по меньшей мере одним клапаном, выполненным с возможностью обеспечения прохождения газа из соответствующей системы 7 хранения газа в газовый смеситель 19 и, в качестве альтернативы, предотвращения прохождения газа или пламени из газового смесителя 19 в систему 7 хранения газа.

Диффузионная камера 9 дополнительно содержит по меньшей мере одно диффузионное отверстие 21, выполненное с возможностью пропускания газовой смеси из внутренней смесительной полости 17 наружу диффузионной камеры 9, в частности, для подачи во взрывную камеру 3. На фигуре 1 показан, в частности, вариант осуществления, в котором диффузионная камера 9 содержит множество диффузионных отверстий 21. Например, диффузионное отверстие или отверстия 21 могут быть образованы в корпусе 11 диффузионной камеры 9 в зоне, близкой к свободному дальнему концу 15. Под «близкой к свободному концу» следует понимать зону, находящуюся на расстоянии менее половины высоты Н диффузионной камеры 9.

Наконец, устройство 1 содержит по меньшей мере одну систему 23 зажигания, например, расположенную на внешней поверхности диффузионной камеры 9 и выполненную с возможностью инициирования взрыва газовой смеси. Зажигание системы 23 зажигания может, в частности, контролироваться контрольным элементом 31 и, в частности, в соответствии с инструкциями, передаваемыми коммуникационным элементом 33, и/или измерениями, проводимыми физическим датчиком(датчиками) 35.

Ранее описанные конфигурации позволяют предложить устройство 1, способное как хранить, так и смешивать газы, необходимые для взрыва, впрыскивать газовую смесь во взрывную камеру 3 и воспламенять газовую смесь, ранее введенную во взрывную камеру 3. Кроме того, диффузионная камера 9 предпочтительно обеспечивает возможность простого взаимодействия со взрывной камерой 3 без необходимости какой-либо особой операции.

Кроме того, положение устройства 1 на взрывной камере 3 позволяет обеспечить закрытие взрывной камеры 3 в том месте, где находится устройство 1, в частности, на приемном отверстии 25.

Предпочтительно, боковые опорные элементы 52 могут быть выполнены так, что устройство 1 имеет центр тяжести, расположенный ниже, чем приемное отверстие 25, образованное во взрывной камере 3. Таким образом, и синергетически, устройство 1 может выступать в качестве противовеса, помогая противостоять смещениям вверх из-за выброса ударной волны из взрывной камеры 3.

Наконец, описанные выше конфигурации позволяют предложить устройство 1, которое является энергетически автономным.

Изобретение также относится к системе S запуска лавин, показанной на фиг. 2, содержащей устройство 1 типа одного из описанных выше и взрывную камеру 3.

Взрывная камера 3 может иметь трубчатую форму, содержащую по меньшей мере одну первую изогнутую часть 47 оболочки, имеющую наружную поверхность, обращенную к снежному покрову, обозначенному буквой «N», и одну вторую изогнутую часть 49 оболочки, имеющую внутреннюю поверхность, обращенную к снежному покрову N. Взрывная камера 3 имеет открытый конец 43, ориентированный к снежному покрову N, и закрытый конец 53, противоположный открытому концу 43. На указанном закрытом конце 53 может быть расположен крепежный элемент 55 так, чтобы взаимодействовать с внешней удерживающей системой. Например, внешняя удерживающая система может содержать направляющий канал, имеющий форму, в которую крепежный элемент 55 может быть вставлен с возможностью скольжения для поддержания взрывной камеры 3 в конфигурации крепления. Таким образом, конфигурация крепления позволяет удерживать устройство 1 в положении, блокирующем степени свободы, требуемые во время взрыва газовой смеси. Кроме того, взрывная камера 3 может содержать опору 51 корпуса, опирающуюся на землю или прикрепленную к основному элементу, в частности, на первой части 47 оболочки взрывной камеры 3.

В соответствии с неограничивающим вариантом, представленным на фиг. 2, устройство 1 может быть выполнено с возможностью установки на взрывную камеру 3 на первой части 47 оболочки взрывной камеры 3 в конфигурации рабочего положения. Предпочтительно корпус 11 диффузионной камеры 9 может быть по меньшей мере частично вставлен в приемное отверстие 25, ограниченное взрывной камерой 3. Таким образом, устройство 1 находится в конфигурации рабочего положения, ближний и дальний концы корпуса 11 диффузионной камеры 9 расположены по обе стороны от приемного отверстия 25, причем устройство 1 опирается на взрывную камеру 3 просто под действием силы тяжести. Таким образом, устройство 1 может перемещаться вращением или перемещением относительно взрывной камеры 3. Таким образом, устройство 1 может быть просто поднято относительно взрывной камеры 3, в частности, во время взрыва взрывоопасной газовой смеси.

В соответствии с неограничивающим вариантом осуществления опорная рама 5 и взрывная камера 3 могут ограничивать полость 45 взрыва, в которой полностью содержится диффузионная камера 9.

Описанные выше конфигурации позволяют предложить систему S запуска лавин, состоящую по меньшей мере из двух независимых и полностью съемных частей, то есть, с одной стороны, взрывной камеры 3, а с другой стороны - устройства 1. Таким образом, можно устанавливать независимо и просто взрывную камеру 3 и устройство 1 в зонах, предпочтительно доступных с помощью вертолета, например, с помощью двух независимых выводов.

Изобретение относится к средствам для запуска лавин в районах, где накопление снега может привести к лавинам, представляющим угрозу. Техническим результатом является повышение производительности устройства для системы запуска лавин и снижение трудоемкости при его транспортировке и монтаже. В частности, заявлено устройство (1) подачи газовой смеси и ее инициирования для системы (S) запуска лавин, выполненное с возможностью взаимодействия со взрывной камерой (3) системы (S) запуска лавин. При этом указанное устройство (1) содержит: опорную раму (5), поддерживающую по меньшей мере одну систему (7) хранения газа и выполненную с возможностью установки с возможностью снятия на взрывной камере (3); диффузионную камеру (9) со смесительной полостью (17), прикрепленную к опорной раме (5), корпус которой выполнен с возможностью размещения в объеме взрывной камеры (3), и по меньшей мере одну систему (23) зажигания, выполненную с возможностью инициирования взрыва газовой смеси внутри взрывной камеры. Причем внутри смесительной полости (17) размещен газовый смеситель (19), находящийся в сообщении по текучей среде с по меньшей мере одной системой (7) хранения газа с возможностью получения газовой смеси из газа, поступающего из указанной по меньшей мере одной системы (7) хранения газа, а диффузионная камера (9) содержит по меньшей мере одно диффузионное отверстие (21), выполненное с возможностью обеспечения прохода газовой смеси из внутренней смесительной полости (17) к внешней стороне диффузионной камеры (9) для подачи во взрывную камеру (3). 2 н. и 13 з.п. ф-лы, 2 ил.

1. Устройство (1) подачи газовой смеси и ее инициирования для системы (S) запуска лавин, причем указанное устройство (1) выполнено с возможностью взаимодействия со взрывной камерой (3) системы (S) запуска лавин, при этом указанное устройство (1) содержит:

- опорную раму (5), поддерживающую по меньшей мере одну систему (7) хранения газа и выполненную с возможностью установки с возможностью снятия на взрывной камере (3) таким образом, чтобы покрывать всю взрывную камеру (3) или ее часть;

- диффузионную камеру (9), прикрепленную к опорной раме (5) фиксированным ближним концом (13) диффузионной камеры (9), причем вся внутренняя смесительная полость (17) или ее часть ограничена по меньшей мере одной частью диффузионной камеры (9), во внутренней смесительной полости (17) размещен газовый смеситель (19), находящийся в сообщении по текучей среде с указанной по меньшей мере одной системой (7) хранения газа, причем указанный газовый смеситель (19) выполнен с возможностью получения газовой смеси из газа, поступающего из указанной по меньшей мере одной системы (7) хранения газа, причем диффузионная камера (9) содержит по меньшей мере одно диффузионное отверстие (21), выполненное с возможностью обеспечения прохода газовой смеси из внутренней смесительной полости (17) к внешней стороне диффузионной камеры (9), в частности, для подачи во взрывную камеру (3);

- по меньшей мере одну систему (23) зажигания, выполненную с возможностью инициирования взрыва газовой смеси;

при этом диффузионная камера (9) содержит корпус (11), проходящий от фиксированного ближнего конца (13) к свободному дальнему концу (15), причем указанный корпус (11) выполнен с возможностью нахождения в объеме взрывной камеры (3), когда устройство (1) под действием силы тяжести опирается на взрывную камеру (3) в конфигурации рабочего положения.

2. Устройство (1) по п.1, в котором корпус (11) выполнен с возможностью по меньшей мере частичного введения в приемное отверстие (25), ограниченное взрывной камерой (3), для размещения устройства (1) в конфигурации рабочего положения, в которой ближний (13) и дальний (15) концы диффузионной камеры (9) расположены по обе стороны от приемного отверстия (25).

3. Устройство (1) по п.2, в котором диффузионная камера (9) содержит соединительный фланец (27), выполненный с возможностью взаимодействия с периферией приемного отверстия (25), образованного во взрывной камере (3).

4. Устройство (1) по любому из пп.1-3, в котором опорная рама (5) содержит по меньшей мере два боковых опорных элемента (52), расположенных так, чтобы проходить по обе стороны от взрывной камеры (3), когда устройство (1) принимает конфигурацию рабочего положения.

5. Устройство (1) по любому из пп.1-4, в котором указанная по меньшей мере одна система (7) хранения газа содержит топливный баллон (72) и баллон (74) окислителя, при этом газовый смеситель (19) соединен с указанным топливным баллоном (72) топливным трубопроводом (76) и с баллоном (74) окислителя трубопроводом (78) окислителя.

6. Устройство (1) по любому из пп.1-5, содержащее контрольный элемент (31), имеющий элемент (37) производства электроэнергии, выполненный с возможностью подачи электроэнергии на устройство (1), и/или элемент (39) хранения электроэнергии, выполненный с возможностью хранения указанной электроэнергии, и элемент (33) связи, выполненный с возможностью обмена инструкциями с внешним блоком управления, причем контрольный элемент (31) выполнен с возможностью контроля по меньшей мере одной системы (23) зажигания.

7. Устройство (1) по п.6, в котором контрольный элемент (31) содержит по меньшей мере один физический датчик (35), выполненный с возможностью измерения по меньшей мере одного физического параметра, например термометр, акселерометр, сейсмометр или анемометр.

8. Устройство (1) по любому из пп.1-7, в котором опорная рама (5) содержит захватный элемент (41), обеспечивающий возможность перемещения устройства (1) целиком путем подъема или буксировки.

9. Система (S) запуска лавин, содержащая устройство (1) по любому из пп.1-8 и взрывную камеру (3), имеющую открытый конец (43), ориентированный в направлении снежного покрова (N).

10. Система по п.9, в которой устройство (1) выполнено с возможностью смещения путем вращения или поступательного перемещения относительно взрывной камеры (3), когда система (S) запуска лавин принимает конфигурацию рабочего положения.

11. Система по любому из пп.9 или 10, в которой опорная рама (5) и взрывная камера (3) ограничивают полость (45) взрыва, в которой целиком находится диффузионная камера (9).

12. Система по любому из пп.9-11, в которой взрывная камера (3) имеет трубчатую форму, содержащую по меньшей мере одну первую изогнутую часть (47) оболочки, имеющую наружную поверхность, обращенную к снежному покрову (N), и вторую изогнутую часть (49) оболочки, имеющую внутреннюю поверхность, обращенную к снежному покрову (N).

13. Система по п.12, в которой взрывная камера (3) содержит опору (51) корпуса, в частности, на первой части (47) корпуса взрывной камеры (3), причем указанная опора (51) корпуса выполнена с возможностью опоры на землю или крепления к основному элементу.

14. Система по любому из пп.12 или 13, в которой устройство (1) выполнено с возможностью установки на взрывную камеру (3) на первой части (47) оболочки взрывной камеры (3) в конфигурации рабочего положения.

15. Система по любому из пп.12-14, в которой трубчатая взрывная камера (3) имеет закрытый конец (53), противоположный открытому концу (43), при этом взрывная камера (3) содержит крепежный элемент (55) на указанном закрытом конце (53), причем указанный крепежный элемент (55) выполнен с возможностью взаимодействия с внешней удерживающей системой.
