Одноразовый шприц Российский патент 2025 года по МПК A61M5/315 A61M5/50

Изобретение относится к области медицинской техники, а именно к одноразовым шприцам, предназначенным для однократной инъекции медицинского препарата, и может быть использовано в медицинских учреждениях.

Известен одноразовый шприц, состоящий из корпуса с фиксирующим пазом на его внутренней поверхности и установленного в нем поршня, связанного со штоком посредством разрушающегося соединителя (Патент US4731068, МПК А61М 5/315, публ. 1988-03-15).

Недостатком этого устройства является низкая надежность из-за возможности разрушения соединителя во время набора лекарственного препарата.

Наиболее близким к предложенному является одноразовый шприц, содержащий полый цилиндр, стержень с рукояткой, поршень и дополнительный поршень, иглу, обычный поршень расположен на конце стержня с рукояткой, а дополнительный поршень имеет со стороны обычного поршня конусообразное углубление в центральной части и усы, свободно продетые через отверстия в поршне и оплавленные на концах в форме шариков, удерживающих установленный зазор между поршнями при оттягивании стержня, поршень выполнен с конусообразным выступом в центральной части, в который встроена микроигла, прокалывающая тончайшую часть разрушаемого поршня при его поджатии обычным поршнем во время инъекции, обеспечиваемой плотной стыковкой конгруэнтных конических поверхностей в центральной части поршней, на конце стержня со стороны рукоятки имеются выступы, упирающиеся в начальном положении стержня в основание цилиндра и исключающие возможность прокалывания разрушаемого поршня до однократного набора в шприц лекарственного препарата (Патент РФ № 2254879, Мкл. A61M 5/50, публ. 20.08.2004).

Недостатками этого технического решения являются конструктивная сложность и ограниченные функциональные возможности: шприц не может быть использован для набора различных компонентов перед инъекцией, так как после набора первого компонента и сбросе воздуха возможно прокалывание дополнительного поршня и шприц становится неработоспособным. Кроме того, прокалывание микроиглой тончайшей части разрушаемого поршня не гарантирует нарушение его герметичности.

Технической задачей, решаемой предложением, является упрощение конструкции устройства, расширение функциональных возможностей и повышение надежности работы.

Для решения этой технической задачи предлагается одноразовый шприц, содержащий полый цилиндр, стержень с рукояткой, поршень и дополнительный поршень, поршень прикреплен на конце стержня с рукояткой, в дополнительном поршне выполнено со стороны поршня или со стороны основания цилиндра конусообразное углубление в центральной части, конусообразный расширитель с элементом удержания его на дополнительном поршне перед конусообразным углублением, выполненный с возможностью его введения поршнем в конусообразное углубление в дополнительном поршне.

Других технических решений аналогичного назначения с подобной совокупностью существенных признаков при проведении поиска по научно-технической литературе и патентной документации заявителем не обнаружено. Предлагаемая конструкция одноразового шприца не следует для специалиста очевидным образом из предшествующего уровня техники. Предлагаемый одноразовый шприц может быть изготовлен из известных материалов на известном оборудовании и использован в медицине. Поэтому заявитель считает, что предложение по данной заявке соответствует критериям охраноспособности изобретения «новизна», «изобретательский уровень» и «промышленная применимость».

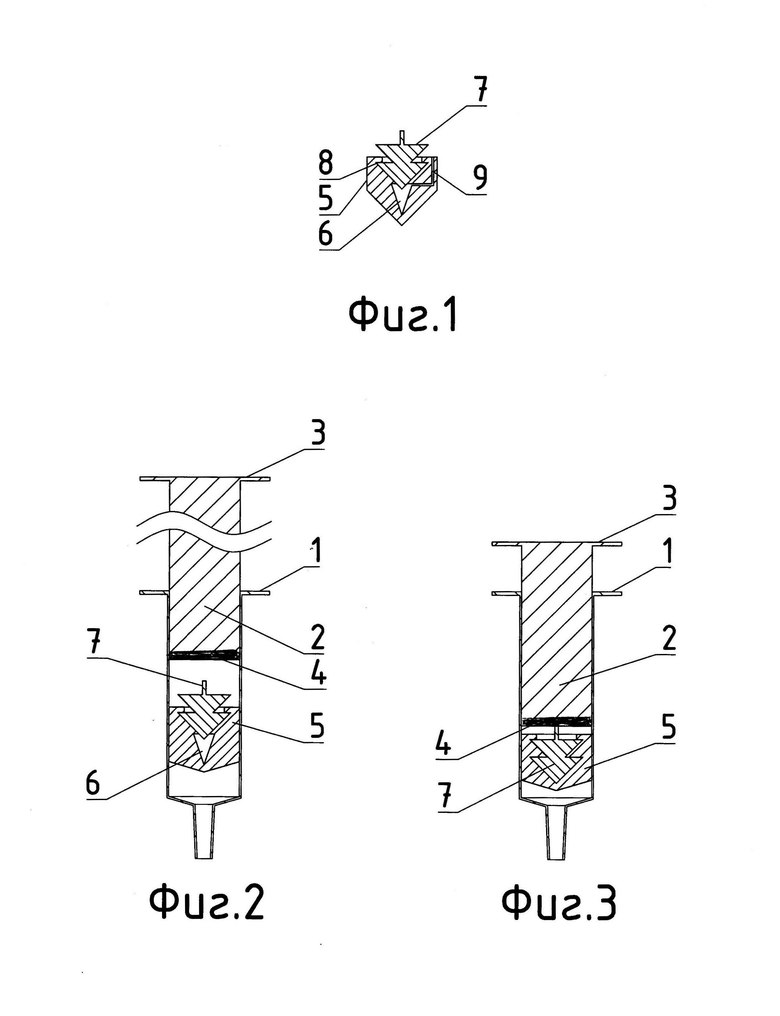

Сущность предложения поясняется чертежами, которые не охватывают и, тем более не ограничивают весь объём притязаний данного технического решения, а являются лишь иллюстрирующими материалами частного случая выполнения: На фиг. 1 показаны дополнительный поршень и конусообразный расширитель с элементом удержания его на дополнительном поршне, на фиг. 2 - шприц в исходном состоянии, на фиг. 3 шприц в нерабочем состоянии.

На фигурах обозначено: полый цилиндр 1, стержень 2 с рукояткой 3, поршень 4 и дополнительный поршень 5, конусообразное углубление 6 в дополнительном поршне 5, конусообразный расширитель 7 с элементом 8 удержания его на дополнительном поршне 5 перед конусообразным углублением 6, канал 9 вытеснения воздуха.

Одноразовый шприц работает следующим образом: в исходном состоянии поршень 4 и дополнительный поршень 5 разобщены. При наборе жидкости в шприц поршень 4 стержнем 2 с рукояткой 3 поднимается вверх (по чертежу), за счет расширения объемов под дополнительным поршнем 5 и между дополнительным поршнем 5 и поршнем 4 давление в них понижается и жидкость поступает в полость под дополнительным поршнем 5 полого цилиндра 1, а дополнительный поршень 5 вместе с конусообразным расширителем 7 поднимаются вверх (по чертежу). При необходимости удалить воздух из шприца перед введением инъекции пациенту давлением на поршень 4

стержнем 2 с рукояткой 3 перемещают поршень 4 вперед. Так как наличие и герметичность зазора между поршнем 4 и дополнительным поршнем 5 не нарушается, поршень 4 можно перемещать назад и вперед внутри цилиндра 1 для надлежащего заполнения его внутренней полости соответствующей жидкостью, а также набирать и смешивать различные жидкости.

При введении инъекции пациенту давлением на поршень 4 стержнем 2 с рукояткой 3 перемещают поршень 4 вперед. При этом, за счёт сопротивления жидкости (лекарства) в шприце и сопротивления тканей пациента, или за счёт упора в основание цилиндра 1, если дополнительный поршень 5 развёрнут расширителем к основанию цилиндра 1, поршень 4 продавливает воздушную пробку между собой и дополнительным поршнем 5, и давит на конусообразный расширитель 7 или дополнительный поршень 5 если дополнительный поршень 5 развёрнут расширителем 7 к основанию цилиндра 1, погружая расширитель 7

в конусообразное углубление 6. Канал 9 вытеснения воздуха исключает образование воздушной пробки в конусообразном углублении 6. Вместо канала 9 в дополнительном поршне 5 для исключения образования воздушной пробки можно выполнить каналы в расширителе 7 или выполнить его боковую поверхность ребристой (не показано). Деформация дополнительного поршня 5 создаёт увеличенное давление дополнительного поршня 5 на стенки цилиндра 1, надежно фиксируя дополнительный поршень 5 у основания цилиндра 1, препятствуя повторному набору жидкости в шприц.

Заявителем изготовлены и успешно испытаны опытные образцы предлагаемого одноразового шприца.

Изобретение относится к области медицинской техники, а именно к одноразовым шприцам, предназначенным для однократной инъекции медицинского препарата, и может быть использовано в медицинских учреждениях. Одноразовый шприц содержит полый цилиндр, стержень с рукояткой, поршень, прикрепленный на конце стержня с рукояткой, и дополнительный поршень с углублением. Шприц также содержит расширитель с элементом удержания его на дополнительном поршне перед углублением. Расширитель выполнен с возможностью его введения поршнем в углубление в дополнительном поршне. Дополнительный поршень выполнен с возможностью его деформации и фиксации у основания цилиндра при введении расширителя в углубление дополнительного поршня. Техническим результатом является упрощение конструкции устройства, расширение функциональных возможностей и повышение надежности работы. 3 ил.

Одноразовый шприц, содержащий полый цилиндр, стержень с рукояткой, поршень, прикрепленный на конце стержня с рукояткой, и дополнительный поршень с углублением, отличающийся тем, что содержит расширитель с элементом удержания его на дополнительном поршне перед углублением, при этом расширитель выполнен с возможностью его введения поршнем в углубление в дополнительном поршне, а дополнительный поршень выполнен с возможностью его деформации и фиксации у основания цилиндра при введении расширителя в углубление дополнительного поршня.
