ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ
[0001] Настоящее изобретение относится, в общем, к области коммуникационных технологий, и в частности, к способу обработки информации, устройству обработки информации, устройству связи и носителю информации.
УРОВЕНЬ ТЕХНИКИ
[0002] В известных технических решениях, если пейджинг выполняется без объединения в группы пейджинга, например, когда в интервале времени возможного пейджинга (Paging Occasion, РО) "пробуждаются" все пользовательские устройства (UE, User Equipment), и вероятности пейджинга устройств UE в этом интервале РО различны, устройство UE с относительно низкой вероятностью пейджинга может пробуждаться напрасно, что может привести к лишнему потреблению энергии. Поэтому необходимо рассматривать возможность объединения устройств UE в группы пейджинга. Однако при этом не ясно, как базовая станция должна уведомлять устройство UE о поддерживаемом режиме объединения в группы пейджинга, и устройство UE не может точно определять используемый групповой ресурс пейджинга на основании уведомлений о режиме объединения в группы пейджинга.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
[0003] В вариантах осуществления настоящего изобретения предлагаются способ обработки информации, устройство обработки информации, устройство связи и носитель информации.
[0004] В вариантах осуществления первого аспекта настоящего изобретения предлагается способ обработки информации, реализуемый базовой станцией. Этот способ включает в себя:
[0005] передачу первой информации, при этом первая информация конфигурирована так, чтобы определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или первая информация конфигурирована так, чтобы определять отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[0006] В вариантах осуществления второго аспекта настоящего изобретения предлагается способ обработки информации, реализуемый устройством UE. Этот способ включает в себя:
[0007] прием первой информации; и
[0008] определение на основании первой информации режима объединения в группы пейджинга, поддерживаемого базовой станцией, и/или определение на основании первой информации отношения соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[0009] В вариантах осуществления третьего аспекта настоящего изобретения предлагается устройство обработки информации, применимое к базовой станции. Устройство включает в себя:
[0010] передающий модуль, который конфигурирован так, чтобы передавать первую информацию, при этом первая информация конфигурирована так, чтобы определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или первая информация конфигурирована так, чтобы определять отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[0011] В вариантах осуществления четвертого аспекта настоящего изобретения предлагается устройство обработки информации, применимое к устройству UE. Устройство включает в себя:
[0012] приемный модуль, который конфигурирован так, чтобы принимать управляющую информацию; и
[0013] второй обрабатывающий модуль, который конфигурирован так, чтобы на основании первой информации определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или на основании первой информации определять отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[0014] В вариантах осуществления пятого аспекта настоящего изобретения предлагается устройство связи. Устройство связи включает в себя:
[0015] процессор;
[0016] память для хранения инструкций, исполняемых процессором; при этом
[0017] процессор конфигурирован так, чтобы при исполнении исполняемых инструкций реализовывать способ обработки информации согласно любому варианту осуществления настоящего изобретения.
[0018] В вариантах осуществления шестого аспекта настоящего изобретения предлагается машиночитаемый носитель информации, на котором хранятся исполняемые компьютером программы. Когда исполняемые программы исполняются процессором, реализуется способ обработки информации согласно любому варианту осуществления настоящего изобретения.
[0019] Технические решения, предлагаемые в вариантах осуществления настоящего изобретения, могут обеспечивать следующий полезный эффект.
[0020] В вариантах осуществления настоящего изобретения первая информация передается базовой станцией. Первая информация конфигурирована так, чтобы определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или первая информация конфигурирована так, чтобы определять отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга. Таким образом, в вариантах осуществления настоящего изобретения базовая станция может информировать устройство UE о режиме объединения в группы пейджинга, поддерживаемом базовой станцией, и/или об отношении соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга. Таким образом, устройство UE может точно определять режим объединения в группы пейджинга, поддерживаемый базовой станцией. Кроме того, если первая информация используется для определения отношения соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга, устройство UE может на основании отношения соответствия одновременно получать информацию как о режиме объединения в группы пейджинга, поддерживаемом базовой станцией, так и о групповом ресурсе пейджинга для мониторинга пейджинга, при этом сокращается объем сигнализации.
[0021] Следует иметь в виду, что приведенное выше общее описание и следующее ниже подробное описание служат лишь для примера и пояснения и не могут ограничивать настоящее изобретение.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

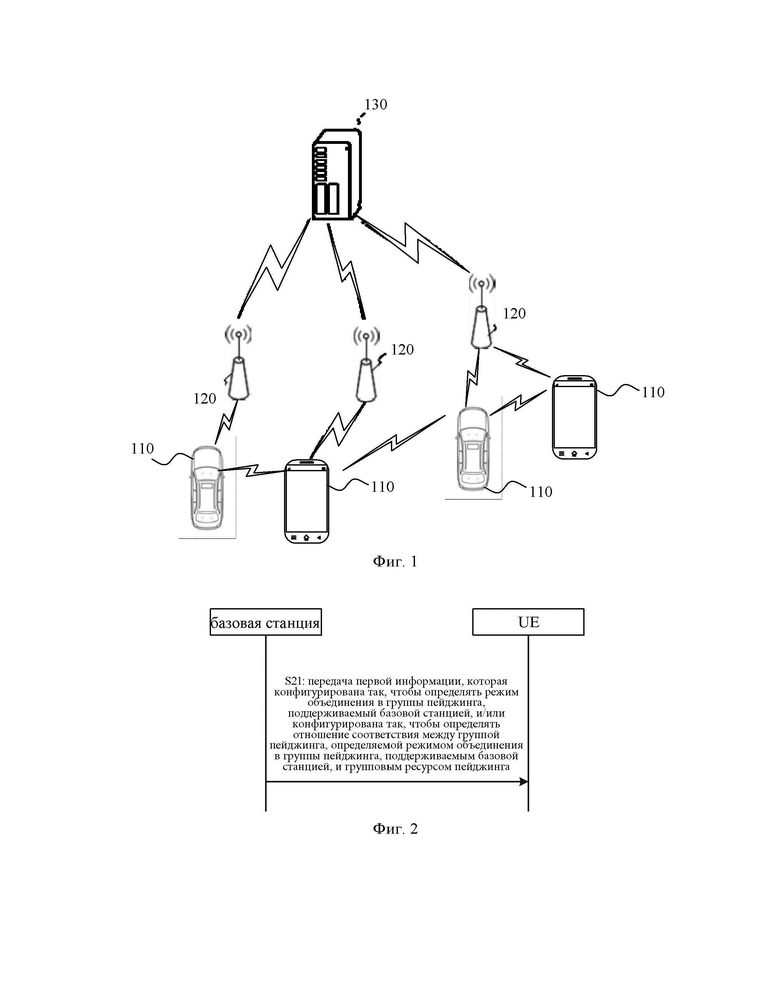

[0022] На фиг. 1 представлена структурная схема системы беспроводной связи.

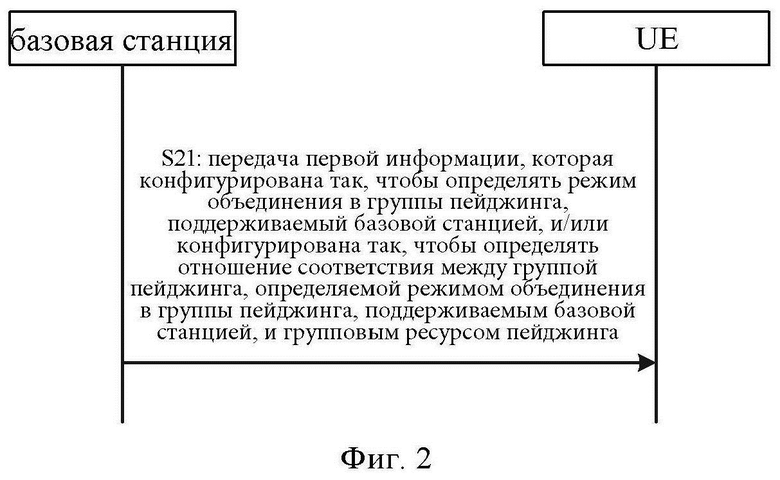

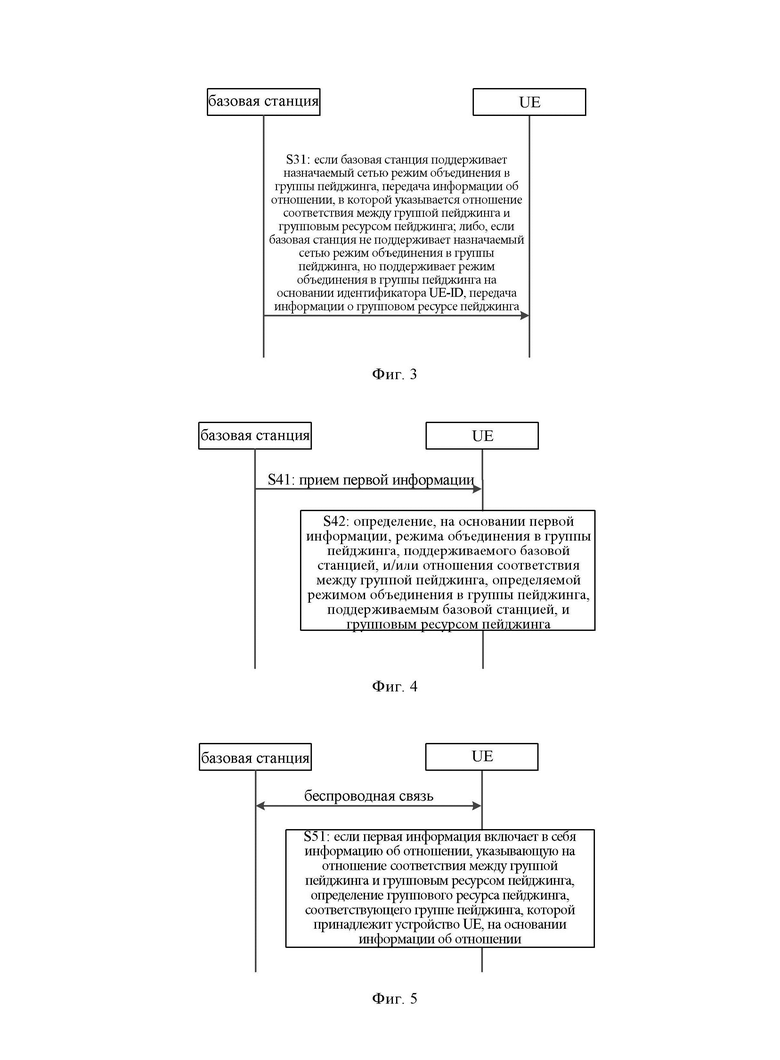

[0023] На фиг. 2 представлена блок-схема обработки информации согласно одному из вариантов осуществления настоящего изобретения.
[0024] На фиг. 3 представлена блок-схема обработки информации согласно одному из вариантов осуществления настоящего изобретения.
[0025] На фиг. 4 представлена блок-схема обработки информации согласно одному из вариантов осуществления настоящего изобретения.
[0026] На фиг. 5 представлена блок-схема обработки информации согласно одному из вариантов осуществления настоящего изобретения.

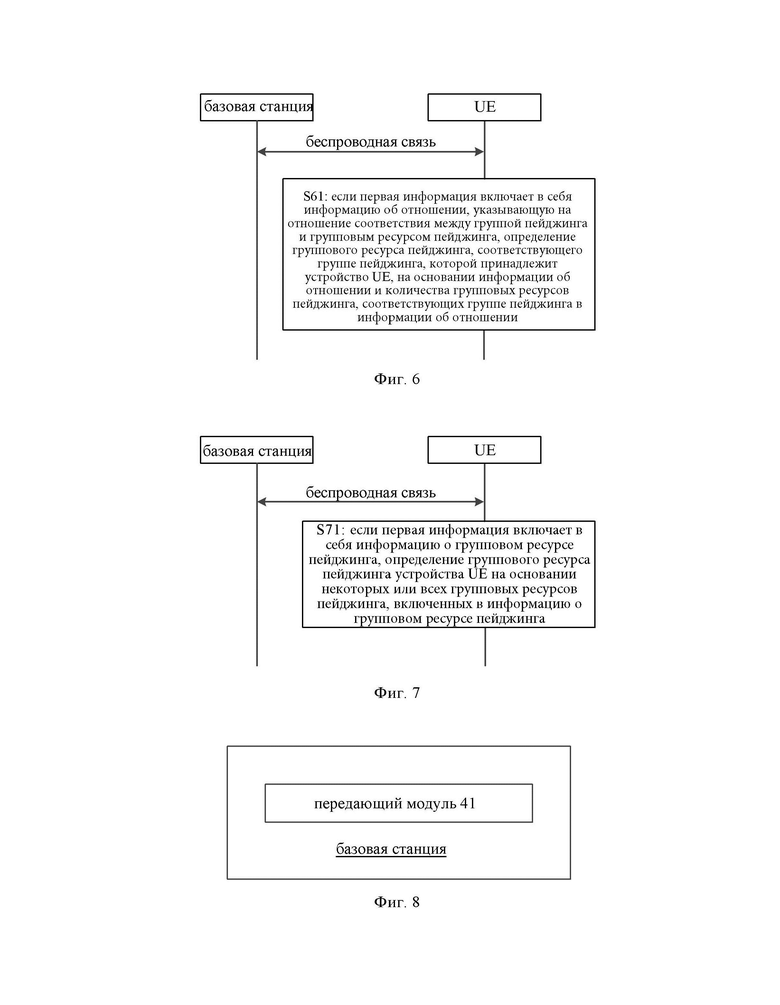

[0027] На фиг. 6 представлена блок-схема обработки информации согласно одному из вариантов осуществления настоящего изобретения.
[0028] На фиг. 7 представлена блок-схема обработки информации согласно одному из вариантов осуществления настоящего изобретения.
[0029] На фиг. 8 представлена структурная схема устройства обработки информации согласно одному из вариантов осуществления настоящего изобретения.

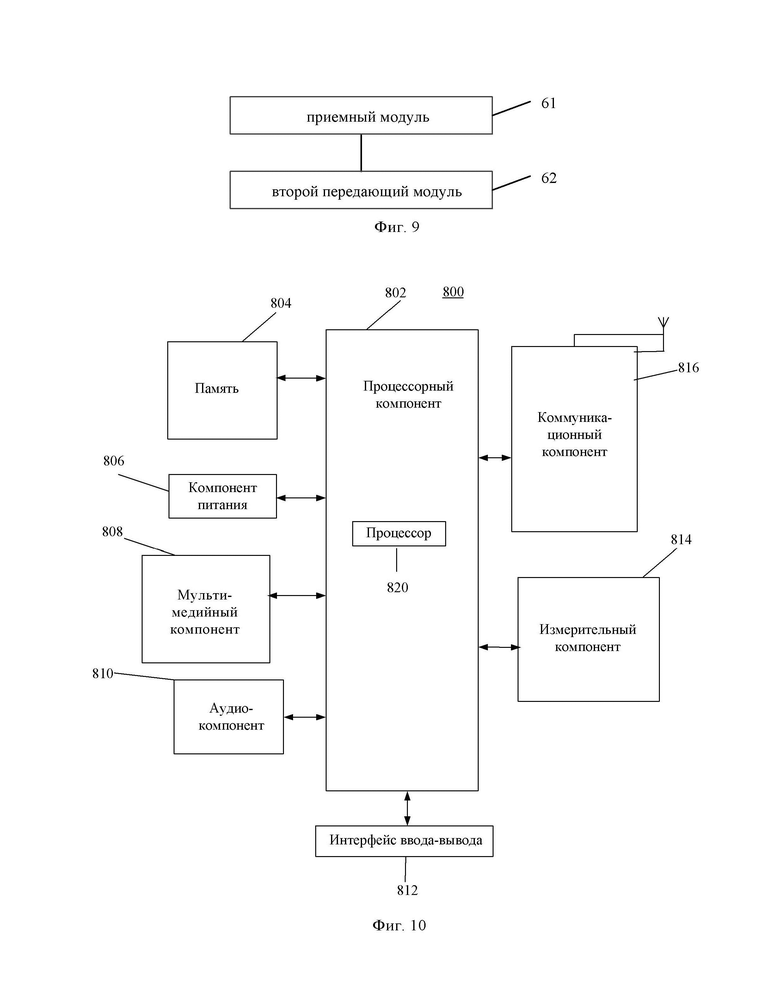

[0030] На фиг. 9 представлена структурная схема устройства обработки информации согласно одному из вариантов осуществления настоящего изобретения.
[0031] На фиг. 10 представлена структурная схема устройства UE согласно одному из вариантов осуществления настоящего изобретения.

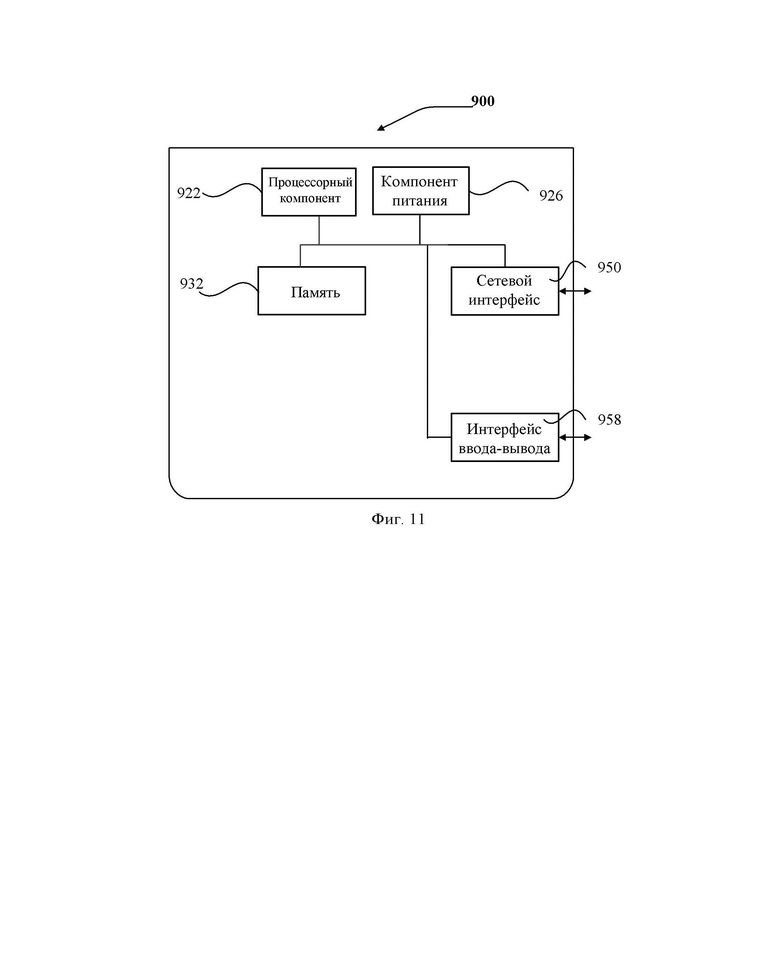

[0032] На фиг. 11 представлена структурная схема базовой станции согласно одному из вариантов осуществления настоящего изобретения.
ПОДРОБНОЕ ОПИСАНИЕ
[0033] Ниже приводятся подробные описания вариантов осуществления изобретения, примеры которых показаны на сопроводительных чертежах. В последующих ссылках на сопроводительные чертежи одинаковые номера на разных чертежах обозначают одинаковые или аналогичные элементы, если не указано иное. Рассмотренные ниже реализации возможных вариантов осуществления не исчерпывают все возможные реализации, которые соответствуют настоящему изобретению. Напротив, они представляют собой лишь примеры устройств и способов, которые соответствуют аспектам настоящего изобретения, указанным в прилагаемой формуле изобретения.
[0034] Термины, используемые в настоящем описании, приводятся только с целью описания конкретных вариантов осуществления и не ограничивают возможные варианты осуществления настоящего изобретения. Если иное явно не следует из контекста, термины, употребляемые в описании и формуле изобретения в единственном числе, подразумевают возможность их употребления и во множественном числе. Следует понимать, что выражение «и/или», используемое в настоящем документе, подразумевает и охватывает любые или все возможные комбинации одного или большего числа соответствующих перечисленных элементов.
[0035] Следует также понимать, что термины «первый», «второй» и «третий», которые могут использоваться для описания различной информации в вариантах осуществления настоящего изобретения, не накладывают ограничения на эту информацию. Эти термины применяются только для того, чтобы установить отличия между одинаковыми типами информации. Например, первая информация может также называться второй информацией, а вторая информация может аналогичным образом называться первой информацией, не нарушая объем настоящего изобретения. В зависимости от контекста слово «если» в настоящем документе может трактоваться как «когда», «по мере того как» или «в результате определения».
[0036] На фиг. 1 представлена структурная схема системы беспроводной связи согласно одному из вариантов осуществления настоящего изобретения. Как показано на фиг. 1, система беспроводной связи представляет собой систему связи, построенную на основе технологий сотовой мобильной связи. Система беспроводной связи может включать в себя: множество пользовательских устройств UE 110 и множество базовых станций 120.
[0037] Устройство UE 110 может быть устройством, которое обеспечивает пользователя голосовой связью и/или передачей данных. Устройство UE 110 может взаимодействовать с одной или большим количеством опорных сетей через сеть радиодоступа (RAN, Radio Access Network). Устройство UE 110 может быть устройством Интернета вещей (IoT, Internet of Things), например, измерительным устройством, мобильным (или «сотовым») телефоном, а также компьютером с устройством UE IoT. Устройство UE 110 может быть стационарным, портативным, карманным, ручным, встроенным в компьютер или установленным в транспортном средстве, например, станцией (STA), абонентским устройством, абонентской станцией, мобильной станцией, мобильным устройством, удаленной станцией, точкой доступа, удаленным терминалом, терминалом доступа, пользовательским терминалом, агентом пользователя, устройством пользователя или оборудованием пользователя UE. Также устройство UE 110 может быть беспилотным летательным аппаратом. Либо устройство UE ПО может быть бортовым автомобильным устройством, например, электронным блоком управления (ECU, Electronic Control Unit) с функцией беспроводной связи, или беспроводным устройством UE, подключаемым к ECU. Либо устройство UE 110 может быть также устройством дорожной инфраструктуры, например, уличным фонарем, светофором или другим устройством дорожной инфраструктуры, оснащенным функцией беспроводной связи.
[0038] Базовая станция 120 может быть сетевым устройством в системе беспроводной связи. Система беспроводной связи может быть системой мобильной связи четвертого поколения (4G), которую также называют системой долговременного развития (LTE, Long Term Evolution). Система беспроводной связи может быть системой мобильной связи 5G, которую также называют системой нового радио (NR, New Radio) или 5G NR. Либо система беспроводной связи может быть одной из систем следующего поколения после системы 5G. Сеть доступа в системе 5G может называться сетью радиодоступа нового поколения (NG-RAN, New Generation RAN).
[0039] Базовая станция 120 может быть усовершенствованной базовой станцией (eNB, Evolved Base Station), используемой в системе 4G. Базовая станция 120 может быть также базовой станцией (gNB) централизованной распределенной архитектуры, используемой в системе 5G. Когда в базовой станции 120 используется централизованная распределенная архитектура, она обычно состоит из центрального модуля (CU, Central Unit) и по меньшей мере двух распределенных модулей (DU, Distributed Unit). В модуле CU предусмотрены стеки протоколов уровня протокола конвергенции пакетных данных (PDCP, Packet Data Convergence Protocol), уровня управления радиоканалом (RLC, Radio Link Control) или уровня управления доступом к среде (MAC, Media Access Control). В модуле DU реализован стек протоколов физического уровня (PHY), при этом конкретная реализация базовой станции 120 вариантами осуществления настоящего изобретения не ограничивается.
[0040] Между базовой станцией 120 и устройством UE 110 может быть установлено беспроводное соединение по радиоинтерфейсу. В различных вариантах реализации радиоинтерфейс основан на использовании стандарта 4G. Либо в различных вариантах реализации радиоинтерфейс основан на использовании стандарта 5G. Либо радиоинтерфейс может быть основан на стандарте следующего поколения после 5G.
[0041] В некоторых вариантах осуществления между терминалами ПО также может быть установлено сквозное соединение (Е2Е, end to end) в таких сценариях, как соединение между транспортными средствами (V2V, Vehicle to Vehicle), транспортным средством и инфраструктурой (V2I, Vehicle to Infrastructure), а также соединение между транспортным средством и пешеходом (V2P, Vehicle to Pedestrian) в рамках технологии связи транспортных средств с любыми внешними объектами (V2X, Vehicle to everything).
[0042] В описанных ниже вариантах осуществления упомянутое выше устройство UE может рассматриваться как терминал.
[0043] В некоторых вариантах осуществления упомянутая выше система беспроводной связи может также включать в себя устройство управления сетью 130.
[0044] Базовые станции 120 подключены к устройству управления сетью 130 по отдельности. Устройство управления сетью 130 может быть устройством опорной сети в системе беспроводной связи, например устройством управления мобильностью (ММЕ) в сети с усовершенствованным пакетным ядром (ЕРС, Evolved Packet Core). Либо устройство управления сетью может быть другим устройством опорной сети, например, шлюзом обслуживания (SGW, Serving Gate Way), шлюзом сети передачи данных общего пользования (PGW, Public Data Network GateWay), функцией правил политики и тарификации (PCRF, Policy and Charging Rules Function), домашним абонентским сервером (HSS, Home Subscriber Server) или другим подобным устройством. Форма реализации устройства управления сетью 130 вариантами осуществления настоящего изобретения не ограничивается.
[0045] Чтобы специалистам в данной области было легче понять настоящее изобретение, в вариантах его осуществления представлено множество вариантов реализации, позволяющих наглядно описать техническое решение вариантов осуществления настоящего изобретения. Разумеется, специалистам в данной области будет понятно, что множество вариантов реализации, представленных в вариантах осуществления настоящего изобретения, могут быть реализованы самостоятельно, либо могут быть реализованы вместе со способами других вариантов реализации в вариантах осуществления настоящего изобретения, либо могут быть реализованы самостоятельно или в сочетании с другими вариантами реализации, а также вместе с некоторыми способами из существующего уровня техники, что не ограничивается вариантами осуществления настоящего изобретения.
[0046] В целях лучшего понимания технических решений, описываемых в любом из вариантов осуществления настоящего изобретения, схема объединения в группы пейджинга на существующем уровне техники описывается следующим образом.
[0047] В одном из вариантов осуществления, если объединение в группы пейджинга не производится, устройство UE с относительно низкой вероятностью пейджинга среди всех устройств UE, пробуждаемых в интервале времени возможного пейджинга (РО), может быть пробуждено напрасно, что может привести к лишнему потреблению энергии. Поэтому устройства UE могут объединяться в группы пейджинга, при этом устройства UE пробуждаются с учетом режима объединения в группы пейджинга. В одном из вариантов осуществления информация о группе пейджинга может передаваться в нисходящей управляющей информации (DCI, Downlink Control Information) или в ранней индикации пейджинга (PEL Paging Early Indication). В одном из вариантов осуществления для указания группы пейджинга используется зарезервированный бит в пейджинговой информации DCI или предварительно заданный бит, указываемый в индикации PEL В другом варианте осуществления для указания множества групповых ресурсов пейджинга используется множество зарезервированных битов в пейджинговой информации DCI или множество битов, указываемых в индикации PEL Индикация PEI может быть представлена в формате информации DCI.
[0048] В одном из вариантов осуществления, если сеть не передает устройству UE информацию о группе пейджинга, устройство UE выбирает предварительно заданную группу. В другом варианте осуществления, если сеть не передает устройству UE информацию о группе пейджинга, в качестве группового ресурса пейджинга для устройства UE определяется предварительно заданный групповой ресурс пейджинга. Предварительно заданный групповой ресурс пейджинга может быть общедоступным ресурсом пейджинга.
[0049] Независимо от того, какой используется режим объединения в группы пейджинга, прежде чем сообщение пейджинга может быть обычным образом отправлено устройству UE, устройство UE и сеть (включая базовую станцию и опорную сеть) должны согласовать группу, которой принадлежит устройство UE.

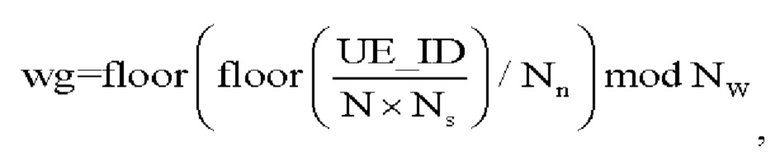

[0050] В одном из вариантов осуществления устройство UE и сеть могут использовать следующие два типа режимов объединения в группы пейджинга. Первый тип - это назначаемый сетью режим объединения в группы пейджинга. Например, сеть передает устройству UE информацию об объединении в группы пейджинга. Второй тип - это режим объединения в группы пейджинга на основании идентификатора (ID) устройства UE. Режим объединения в группы пейджинга на основании идентификатора UE-ID может быть реализован с помощью следующего уравнения:
где wg - выбранный групповой ресурс пейджинга, UE_ID - группа пейджинга, которой принадлежит устройство UE, N - плотность кадров пейджинга во временной области, Ns - плотность пейджинга в пределах кадра пейджинга во временной области, Nn - узкая полоса пейджинга и Nw - общее количество групповых ресурсов пейджинга в группе пейджинга UE_ID. В одном из вариантов осуществления режим объединения в группы пейджинга на основании идентификатора UE-ID также называется случайным режимом или режимом объединения по модулю UE-ID.
[0051] Таким образом, устройство UE, базовая станция и устройство опорной сети достигают согласованности при подтверждении группы устройства UE.
[0052] Как показано на фиг. 2, в одном из вариантов осуществления настоящего изобретения предлагается способ обработки информации, реализуемый базовой станцией. Способ включает в себя следующую последовательность действий.
[0053] На шаге S21 передается первая информация, при этом первая информация конфигурирована так, чтобы определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или первая информация конфигурирована так, чтобы определять отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[0054] Способ обработки, предлагаемый в вариантах осуществления настоящего изобретения, может быть реализован базовой станцией. Базовая станция может относиться к различным типам базовых станций, например, это может быть базовая станция 2G, базовая станция 3G, базовая станция 4G, базовая станция 5G или любая другая базовая станция gNB.
[0055] Способ, предлагаемый в вариантах осуществления настоящего изобретения, может быть также реализован другими сетевыми устройствами в сети, например, другими устройствами сети доступа или устройствами опорной сети. Когда способ обработки информации реализуется устройством опорной сети, устройство опорной сети передает первую информацию базовой станции, а базовая станция пересылает первую информацию далее.
[0056] Устройство опорной сети может быть различным физическим или логическим элементом, например, это может быть устройство ММЕ или шлюз SGW.
[0057] В одном из вариантов осуществления базовая станция информирует устройство UE о режиме объединения в группы пейджинга, поддерживаемом базовой станцией, чтобы устройство UE могло знать о режиме объединения в группы пейджинга и определять группу пейджинга на основании режима объединения в группы пейджинга. В назначаемом сетью режиме объединения в группы пейджинга устройство UE может точно определять групповой ресурс пейджинга для группы пейджинга, которой принадлежит UE, на основании отношения соответствия между группой пейджинга и групповым ресурсом пейджинга, о котором информирует базовая станция. В режиме объединения в группы пейджинга на основании идентификатора UE-ID для группового ресурса пейджинга выполняется операция вычисления по модулю, чтобы устройство UE могло точно определять групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE.
[0058] В одном из вариантов осуществления базовая станция информирует устройство UE об отношении соответствия между группой пейджинга, определяемой режимом объединения в группу пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга, чтобы устройству UE было известно отношение соответствия между группой пейджинга, определяемой режимом объединения в группу пейджинга, и групповым ресурсом пейджинга, и оно могло на основании отношения соответствия точно определять групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE.
[0059] В одном из вариантов осуществления упомянутый выше шаг S21 может также включать в себя: передачу первой информации, при этом первая информация конфигурирована так, чтобы определять отношение соответствия между режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга. Отношение соответствия между режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга включает в себя: режим объединения в группы пейджинга, поддерживаемый базовой станцией, и отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, и групповым ресурсом пейджинга. Таким образом, устройство UE может быть осведомлено о режиме объединения в группы пейджинга, используемом базовой станцией, так что устройство UE может определять группу пейджинга устройства UE на основании режима объединения в группы пейджинга. Кроме того, устройство UE может точно определять групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE, на основании отношения соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, и групповым ресурсом пейджинга.
[0060] В вариантах осуществления настоящего изобретения предлагается способ обработки информации, реализуемый базовой станцией. Способ может включать в себя: передачу первой информации устройству UE.
[0061] Устройство UE может быть различными мобильными терминалами. Например, устройство UE может быть, помимо прочего, сотовым телефоном, компьютером, сервером, носимым устройством, игровой платформой, мультимедийным устройством и другими подобными устройствами.
[0062] В некоторых возможных вариантах реализации базовая станция передает устройству UE первую информацию для определения режима объединения в группы пейджинга, поддерживаемого базовой станцией. Устройство UE может определять отношение соответствия между группой пейджинга и групповым ресурсом пейджинга согласно предварительной конфигурации или коммуникационному протоколу. Устройство UE может определять групповой ресурс пейджинга согласно режиму объединения в группы пейджинга, поддерживаемому базовой станцией, а также отношение соответствия между группой пейджинга и групповым ресурсом пейджинга. То есть способ включает в себя: передачу базовой станцией устройству UE первой информации для определения режима объединения в группы пейджинга, поддерживаемого базовой станцией, чтобы устройство UE могло определить групповой ресурс пейджинга согласно первой информации, и отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, определяемое согласно предварительной конфигурации или протоколу связи.
[0063] В некоторых возможных вариантах реализации базовая станция передает устройству UE первую информацию для определения режима объединения в группы пейджинга, поддерживаемого базовой станцией, и информацию об отношении для указания отношения соответствия между группой пейджинга и групповым ресурсом пейджинга по отдельности или одновременно. Таким образом, устройство UE может определять групповой ресурс пейджинга согласно режиму объединения в группы пейджинга в принятой первой информации и отношению соответствия между группой пейджинга и групповым ресурсом пейджинга, указанному в информации об отношении. Информация об отношении для указания отношения соответствия между группой пейджинга и групповым ресурсом пейджинга может передаваться либо в первой информации, либо в любых других сообщениях.
[0064] В вариантах осуществления настоящего изобретения предлагается способ обработки информации, реализуемый базовой станцией. Способ может включать в себя: передачу устройству UE первой информации, при этом первая информация конфигурирована так, чтобы определять групповой ресурс пейджинга.
[0065] В способе обработки информации, предлагаемом в вариантах осуществления настоящего изобретения, передача первой информации может включать в себя: широковещательную передачу первой информации. В одном из вариантов осуществления базовая станция осуществляет широковещательную передачу системного сообщения, в котором содержится первая информация. Таким образом, все устройства UE внутри соты могут принимать первую информацию, тем самым экономя объем сигнализации.
[0066] В способе обработки информации, предлагаемом в вариантах осуществления настоящего изобретения, передача первой информации может включать в себя: передачу первой информации базовой станцией любыми другими доступными средствами. Например, первая информация может передаваться устройству UE в сообщении, таком как DCI, РЕ1 и других подобных сообщениях.
[0067] В одном из вариантов реализации способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения, может включать в себя: передачу информации о групповом ресурсе пейджинга.
[0068] В одном из вариантов реализации способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения, может включать в себя: передачу информации о группе пейджинга и информации о групповом ресурсе пейджинга.
[0069] Информация о группе пейджинга указывает группу пейджинга. Режим объединения в группы пейджинга, используемый для группы пейджинга, - это режим объединения в группы пейджинга, поддерживаемый базовой станцией. Информация о групповом ресурсе пейджинга указывает групповой ресурс пейджинга, назначенный группе пейджинга, на которую указывает информация о группе пейджинга.
[0070] Если базовая станция передает информацию о группе пейджинга, устройство UE по меньшей мере знает группу пейджинга устройства UE на основании режима объединения в группы пейджинга. Если базовая станция передает информацию о групповом ресурсе пейджинга, устройство UE по меньшей мере знает о групповом ресурсе пейджинга, сконфигурированном сетью.

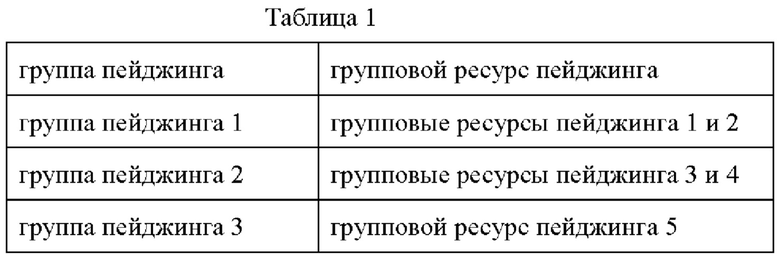

[0071] В одном из вариантов осуществления отношение соответствия между группой пейджинга и групповым ресурсом пейджинга может заключаться в том, что одной группе пейджинга соответствует один или более групповых ресурсов пейджинга. Например, как показано в таблице 1 ниже, три группы пейджинга (а именно, группа пейджинга 1, группа пейджинга 2 и группа пейджинга 3, соответственно), в которых находятся все устройства UE, назначаются сетью, а также пять групповых ресурсов пейджинга (групповой ресурс пейджинга 1, групповой ресурс пейджинга 2, групповой ресурс пейджинга 3, групповой ресурс пейджинга 4 и групповой ресурс пейджинга 5, соответственно) назначаются сетью. Группе пейджинга 1 соответствуют групповые ресурсы пейджинга 1 и 2, группе пейджинга 2 - групповые ресурсы пейджинга 3 и 4, а группе пейджинга 3 - групповой ресурс пейджинга 5. Групповой ресурс пейджинга в таблице также может называться: подгруппа РЕ1 или группа РЕ1.

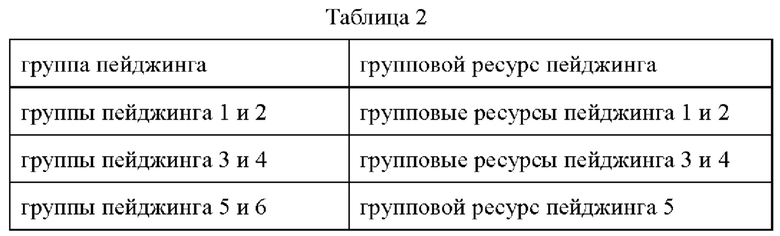

[0072] В одном из вариантов осуществления отношение соответствия между группой пейджинга и групповым ресурсом пейджинга может заключаться в том, что множеству групп пейджинга соответствуют один или более групповых ресурсов пейджинга. Например, как показано в таблице 2 ниже, шесть групп пейджинга, которым принадлежит устройство UE, назначаются сетью, а именно группа пейджинга 1, группа пейджинга 2, группа пейджинга 3, группа пейджинга 4, группа пейджинга 5 и группа пейджинга 6, а также пять групповых ресурсов пейджинга назначаются сетью, а именно групповой ресурс пейджинга 1, групповой ресурс пейджинга 2, групповой ресурс пейджинга 3, групповой ресурс пейджинга 4 и групповой ресурс пейджинга 5. Группам пейджинга 1 и 2 соответствуют групповые ресурсы пейджинга 1 и 2, группам пейджинга 3 и 4 соответствуют групповые ресурсы пейджинга 3 и 4, группам пейджинга 5 и 6 соответствует групповой ресурс пейджинга 5. Разумеется, поставленные в соответствие групповые ресурсы пейджинга могут перекрываться. Например, в таблице 2 группам пейджинга 3 и 4 могут соответствовать групповые ресурсы пейджинга 1, 2, 3 и 4.
[0073] Следует понимать, что каждый элемент в таблице 1 или таблице 2 существует независимо и приведен в таблице как пример, но это не означает, что все элементы, представленные в таблице, должны существовать одновременно, как показано в таблице. Значение любого из этих элементов не зависит от значения любого другого элемента в таблице 1 или таблице 2. Поэтому специалистам в данной области должно быть понятно, что значение каждого элемента в таблице 1 или таблице 2 является независимым вариантом осуществления.
[0074] В одном из вариантов осуществления режим объединения в группы пейджинга включает в себя по меньшей мере один из следующих вариантов: назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID.
[0075] Например, базовая станция может косвенно или явно указывать устройству UE, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга. Явное указание означает, что базовая станция передает явное указание или явный элемент сигнализации с помощью соответствующего информационного элемента (IE, Information Element). Косвенное указание может быть, например, следующим. Если первая информация, передаваемая базовой станцией, включает в себя информацию об отношении для указания отношения соответствия между группой пейджинга и групповым ресурсом пейджинга, первая информация может использоваться для того, чтобы определять, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга. Таким образом, в результате передачи первой информации устройство UE получает уведомление о том, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга.
[0076] Например, базовая станция может косвенно или явно указывать устройству UE, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID. Явное указание означает, что базовая станция передает явное указание или явный элемент сигнализации с помощью соответствующего элемента IE. Косвенное указание может быть, например, следующим. Если первая информация, передаваемая базовой станцией, включает в себя информацию об отношении для указания отношения соответствия между группой пейджинга и групповым ресурсом пейджинга, первая информация может использоваться для того, чтобы определить, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID. Таким образом, в результате передачи первой информации устройство UE получает уведомление о том, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID. В некоторых возможных вариантах реализации поддержка назначаемого сетью режима объединения в группы пейджинга может неявно указывать на поддержку режима объединения в группы пейджинга на основании идентификатора UE-ID. Разумеется, чтобы указать, поддерживает ли базовая станция назначаемый сетью режим объединения в группы пейджинга, и поддерживает ли базовая станция режим объединения в группы пейджинга на основании идентификатора UE-ID, можно использовать разные способы и разные виды сигнализации.
[0077] Например, базовая станция может косвенно или явно указывать устройству UE, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга. Явное указание означает, что базовая станция передает явное указание или явный элемент сигнализации с помощью соответствующего элемента IE. Косвенное указание может быть, например, следующим. Если первая информация, передаваемая базовой станцией, включает в себя информацию о групповом ресурсе пейджинга, первая информация может использоваться для того, чтобы определить, что базовая станция не поддерживает назначаемый сетью режим объединения в группу пейджинга. Таким образом, в результате передачи первой информации устройство UE получает уведомление о том, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга.
[0078] Например, базовая станция может косвенно или явно указывать устройству UE, поддерживает ли базовая станция назначаемый сетью режим объединения в группы пейджинга, и поддерживает ли базовая станция режим объединения в группы пейджинга на основании идентификатора UE-ID. Явное указание означает, что базовая станция передает явное указание или явный элемент сигнализации. Косвенное указание может быть, например, следующим. Если первая информация, передаваемая базовой станцией, включает в себя информацию о групповом ресурсе пейджинга, но не включает в себя отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, первая информация может использоваться, чтобы определить, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга, но поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, а это означает, что устройство UE может получать сведения о группе пейджинга и соответствующем групповом ресурсе пейджинга, используя режим объединения по модулю UE-ID. Например, базовая станция передает в широковещательном режиме 10 групповых ресурсов пейджинга, не предоставляя при этом отношение соответствия между группами пейджинга и групповыми ресурсами пейджинга. Это означает, что устройство UE может определять группу пейджинга и соответствующий групповой ресурс пейджинга, используя режим объединения по модулю UE-ID. Таким образом, в результате передачи первой информации устройство UE получает уведомление о том, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга. Разумеется, базовая станция может указывать, одновременно или по отдельности, поддерживает ли базовая станция назначаемый сетью режим объединения в группы пейджинга и поддерживает ли базовая станция режим объединения в группы пейджинга на основании идентификатора UE-ID.
[0079] Например, если первая информация, передаваемая базовой станцией, не включает в себя информацию о групповом ресурсе пейджинга, первая информация может использоваться для того, чтобы определить, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группу пейджинга, ни режим объединения в группу пейджинга на основании идентификатора UE-ID. Таким образом, в результате передачи первой информации устройство UE получает уведомление о том, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, ни режим объединения в группы пейджинга на основании идентификатора UE-ID. Поэтому устройству UE не нужно выполнять объединение в группы пейджинга и оно может выполнять мониторинг пейджинга в ресурсе пейджинга по умолчанию. Разумеется, базовая станция может указывать, одновременно или по отдельности, поддерживает ли базовая станция назначаемый сетью режим объединения в группы пейджинга и поддерживает ли базовая станция режим объединения в группы пейджинга на основании идентификатора UE-ID.
[0080] В вариантах осуществления настоящего изобретения первая информация передается базовой станцией. Первая информация конфигурирована так, чтобы определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или первая информация конфигурирована так, чтобы определять отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга. В вариантах осуществления настоящего изобретения базовая станция информирует устройство UE о режиме объединения в группы пейджинга, поддерживаемом базовой станцией, и/или об отношении соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга. Таким образом, в вариантах осуществления настоящего изобретения устройство UE может точно определять режим объединения в группы пейджинга, поддерживаемый базовой станцией. Кроме того, если первая информация используется для определения отношения соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга, устройство UE может определять отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, при этом устройство UE может на основании отношения соответствия одновременно получать информацию как о режиме объединения в группы пейджинга, поддерживаемом базовой станцией, так и о групповом ресурсе пейджинга для мониторинга пейджинга, при этом сокращается объем сигнализации.
[0081] В вариантах осуществления настоящего изобретения устройство UE может определять режим объединения в группы пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE, на основании отношения соответствия между группой пейджинга и режимом объединения в группы пейджинга. Таким образом, устройство UE может точно определять, согласно какой информации о ресурсах группы пейджинга выполняется мониторинг пейджинга, тем самым повышая вероятность нормального пейджинга устройства UE и снижая его энергопотребление.
[0082] Специалистам в данной области техники должно быть понятно, что способы, предлагаемые в вариантах осуществления настоящего изобретения, могут использоваться самостоятельно, в комбинации с некоторыми другими способами в вариантах осуществления настоящего изобретения либо в комбинации с некоторыми другими способами в соответствующей области техники.
[0083] Как показано на фиг. 3, в одном из вариантов осуществления настоящего изобретения предлагается способ обработки информации, реализуемый базовой станцией. Способ включает в себя следующую последовательность действий.
[0084] На шаге S31, если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, передается информация об отношении, в которой указывается отношение соответствия между группой пейджинга и групповым ресурсом пейджинга; либо, если базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга, но поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, передается информация о групповом ресурсе пейджинга.
[0085] В некоторых вариантах осуществления настоящего изобретения режим объединения в группы пейджинга может быть режимом объединения в группы пейджинга в любом из описанных выше вариантов осуществления.
[0086] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый базовой станцией, включает в себя следующее: если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, но не поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, передается информация об отношении, указывающая на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга.
[0087] Например, базовая станция, поддерживающая назначаемый сетью режим объединения в группы пейджинга, но не поддерживающая режим объединения в группы пейджинга на основании идентификатора UE-ID, может включать в себя следующее: если отношение соответствия между группой пейджинга и групповым ресурсом пейджинга состоит в том, что одной или большему количеству групп пейджинга соответствует один групповой ресурс пейджинга, то базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, но не поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID.
[0088] Таким образом, в вариантах осуществления настоящего изобретения, если отношение соответствия между группой пейджинга и групповым ресурсом пейджинга заключается в том, что одной или большему количеству групп пейджинга соответствует один групповой ресурс пейджинга, базовая станция на основании отношения соответствия между группой пейджинга и групповым ресурсом пейджинга может определять, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, но не поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID. В этом случае устройство UE, которое не получает от сети информацию о группе пейджинга, может использовать группу пейджинга по умолчанию или групповой ресурс пейджинга по умолчанию, например общедоступный ресурс пейджинга.
[0089] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый базовой станцией, включает в себя следующее: если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID, передается информация об отношении, указывающая на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга.
[0090] Например, базовая станция, поддерживающая назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID, может включать в себя следующее: если отношение соответствия между группой пейджинга и групповым ресурсом пейджинга состоит в том, что одной или большему количеству групп пейджинга соответствует множество групповых ресурсов пейджинга, то базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID.
[0091] Таким образом, в вариантах осуществления настоящего изобретения, если отношение соответствия между группой пейджинга и групповым ресурсом пейджинга заключается в том, что одной или большему количеству групп пейджинга соответствует множество групповых ресурсов пейджинга, базовая станция на основании отношения соответствия между группой пейджинга и групповым ресурсом пейджинга может определять, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID. После определения группы пейджинга существует множество групповых ресурсов пейджинга. Таким образом, режим объединения в группы пейджинга используется для выбора группового ресурса пейджинга из множества групповых ресурсов пейджинга, например, с помощью режима объединения по модулю UE-ID. Поэтому в данный момент неявно указывается, что базовая станция поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID.
[0092] В одном из вариантов осуществления изобретения шаг S21 включает в себя по меньшей мере одно из следующего:
[0093] если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, передается информация об отношении, указывающая на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга; или
[0094] если базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга, но поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, передается информация о групповом ресурсе пейджинга.
[0095] В одном из вариантов осуществления, если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, передача информации об отношении, указывающей на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга включает в себя по меньшей мере одно из следующего;
[0096] если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, но не поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, передается информация об отношении, указывающая на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга; или
[0097] если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID, передается информация об отношении, указывающая на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга.
[0098] В вариантах осуществления настоящего изобретения базовая станция может передавать различные типы первой информации (например, информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, или информацию о групповом ресурсе пейджинга), когда базовая станция поддерживает различные режимы объединения в группы пейджинга, поэтому устройство UE, основываясь на принятой первой информации, может определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, и групповым ресурсом пейджинга. Таким образом, на основании первой информации устройство UE может точно определять групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE, что повышает вероятность нормального отслеживания устройством UE пейджинговых сообщений и снижает энергопотребление устройства UE.
[0099] Способ обработки информации, предлагаемый вариантами осуществления настоящего изобретения и реализуемый базовой станцией, включает в себя следующее: если базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, ни режим объединения в группы пейджинга на основании идентификатора UE-ID, информация о групповом ресурсе пейджинга не передается.
[00100] Например, если базовая станция определяет, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга по, ни режим объединения в группы пейджинга на основании идентификатора UE-ID, базовая станция передает информацию о группе пейджинга, но не передает информацию о групповом ресурсе пейджинга, либо базовая станция не передает ни информацию о группе пейджинга, ни информацию о групповом ресурсе пейджинга. Таким образом устройство UE может определить, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, ни режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00101] Специалистам в данной области техники должно быть понятно, что способы, предлагаемые в вариантах осуществления настоящего изобретения, могут использоваться самостоятельно, в комбинации с некоторыми другими способами в вариантах осуществления настоящего изобретения либо в комбинации с некоторыми другими способами в соответствующей области техники.
[00102] Устройством UE реализуется описанный ниже способ обработки информации, который аналогичен описанному выше способу обработки информации, реализуемому базовой станцией. Описание технических деталей, не рассмотренных в описании вариантов осуществления способа обработки информации, реализуемого устройством UE, можно найти в описании примеров способа обработки информации, реализуемого базовой станцией, которые здесь подробно не рассматриваются.
[00103] Как показано на фиг. 4, в одном из вариантов осуществления настоящего изобретения предлагается способ обработки информации, реализуемый устройством UE. Способ включает в себя следующую последовательность действий.
[00104] На шаге S41 принимается первая информация.
[00105] На шаге S42 на основании первой информации определяется режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или на основании первой информации определяется отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[00106] В рассмотренных выше вариантах осуществления шаг S42 может включать в себя следующее: определение, на основании первой информации, режима объединения в группы пейджинга, поддерживаемого базовой станцией, и/или определение, на основании первой информации отношения, соответствия между режимом группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[00107] В некоторых возможных вариантах осуществления настоящего изобретения первая информация является первой информацией на шаге S21, а режим объединения в группы пейджинга может быть режимом объединения в группы пейджинга на шаге S21.
[001 08] В одном из вариантов осуществления шаг S42 может включать в себя: определение режима объединения в группы пейджинга, поддерживаемого базовой станцией, на основании первой информации.
[00109] В другом варианте осуществления шаг S42 может включать в себя: определение на основании первой информации отношения соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[00110] В одном из вариантов осуществления шаг S42 может включать в себя: определение группового ресурса пейджинга, поддерживаемого базовой станцией, на основании первой информации.
[00111] В другом варианте осуществления шаг S42 может включать в себя: определение на основании первой информации режима объединения в группы пейджинга, поддерживаемого базовой станцией, и определение отношения соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[00112] В одном из вариантов осуществления шаг S42 может включать в себя: определение на основании первой информации отношения соответствия между режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга. Отношение соответствия между режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга включает в себя: режим объединения в группы пейджинга, поддерживаемый базовой станцией, и отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[00113] При рассмотрении приведенных выше вариантов осуществления изобретения можно обратиться к описанию в части базовой станции, которое здесь повторяться не будет.
[00114] В описанных выше вариантах осуществления шаг S41 может включать в себя: прием первой информации, передаваемой базовой станцией или сетевым устройством. Прием первой информации, передаваемой сетевым устройством, может осуществляться следующим образом. Сетевое устройство (например, устройство опорной сети или устройство на стороне сети) передает первую информацию базовой станции, а базовая станция пересылает первую информацию устройству UE. Либо шаг S41 может включать в себя: прием первой информации, передаваемой базовой станцией в широковещательном режиме.
[00115] В некоторых возможных вариантах реализации устройство UE принимает передаваемую базовой станцией первую информацию для определения режима объединения в группы пейджинга. Устройство UE может определять отношение соответствия между группой пейджинга и групповым ресурсом пейджинга согласно предварительной конфигурации или коммуникационному протоколу. Таким образом, устройство UE может определять групповой ресурс пейджинга согласно режиму объединения в группы пейджинга в принятой первой информации, и отношению соответствия между группой пейджинга и групповым ресурсом пейджинга.
[00116] В некоторых возможных вариантах реализации устройство UE принимает передаваемую базовой станцией по отдельности или одновременно первую информацию для определения режима объединения в группы пейджинга, поддерживаемого базовой станцией, и информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга. Устройство UE может определять групповой ресурс пейджинга согласно режиму объединения в группы пейджинга в принятой первой информации и отношению соответствия между группой пейджинга и групповым ресурсом пейджинга, указанному в информации об отношении. Информация об отношении для указания отношения соответствия между группой пейджинга и групповым ресурсом пейджинга может передаваться либо в первой информации, либо в любых других сообщениях.
[00117] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый устройством UE, может дополнительно включать в себя: прием первой информации, в которой первая информация включает в себя информацию о групповом ресурсе пейджинга.
[00118] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый устройством UE, может дополнительно включать в себя: прием первой информации, при этом первая информация включает в себя информацию о группе пейджинга и информацию о групповом ресурсе пейджинга, а также первая информация может включать в себя: информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга.
[00119] Информация о группе пейджинга указывает группу пейджинга. Режим объединения в группы пейджинга, используемый для группы пейджинга, - это режим объединения в группы пейджинга, поддерживаемый базовой станцией. Информация о групповом ресурсе пейджинга указывает групповой ресурс пейджинга, назначенный группе пейджинга, на которую указывает информация о группе пейджинга.
[00120] В одном из вариантов осуществления отношение соответствия между группой пейджинга и групповым ресурсом пейджинга включает в себя следующее: одной группе пейджинга соответствует один или более групповых ресурсов пейджинга, либо множеству групп пейджинга соответствует один или более групповых ресурсов пейджинга. За подробностями можно обратиться к описанию в части базовой станции, которое здесь повторяться не будет.
[00121] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый устройством UE, может включать в себя: прием информации об отношении, указывающей на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга. Отношение соответствия между группой пейджинга и групповым ресурсом пейджинга включает в себя следующее: одной группе пейджинга соответствует один или более групповых ресурсов пейджинга, либо множеству групп пейджинга соответствует один или более групповых ресурсов пейджинга.
[00122] В одном из вариантов осуществления режим объединения в группы пейджинга включает в себя по меньшей мере один из следующих вариантов: назначаемый сетью режим объединения в группы пейджинга и режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00123] В одном из вариантов осуществления изобретения шаг S42 включает в себя следующее: в случае приема явного или неявного указания определяется, поддерживает ли базовая станция назначаемый сетью режим объединения в группы пейджинга, или определяется, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга, или определяется, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга, но поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, или определяется, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, ни режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00124] В возможном варианте реализации явное указание означает, что базовая станция передает явное указание или явный элемент сигнализации с помощью соответствующего элемента IE.
[00125] В возможном варианте реализации шаг S42 включает в себя по меньшей мере одно из следующего:
[00126] если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, определяется, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга;
[00127] если первая информация включает в себя информацию о групповом ресурсе пейджинга, определяется, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга;
[00128] если первая информация включает в себя информацию о групповом ресурсе пейджинга, определяется, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга, но поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID; и
[00129] если первая информация не включает в себя информацию о групповом ресурсе пейджинга, определяется, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группу пейджинга, ни режим объединения в группу пейджинга на основании идентификатора UE-ID.
[00130] В одном из вариантов осуществления, если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, определение того, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, включает в себя по меньшей мере следующее:
[00131] если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, определяется, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, но не поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, при этом отношение соответствия между группой пейджинга и групповым ресурсом пейджинга заключается в том, что одной группе пейджинга или множеству групп пейджинга соответствует один групповой ресурс пейджинга; и
[00132] если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, определяется, что базовая станция поддерживает как назначаемый сетью режим объединения в группы пейджинга, так и режим объединения в группы пейджинга на основании идентификатора UE-ID, при этом отношение соответствия между группой пейджинга и групповым ресурсом пейджинга заключается в том, что одной группе пейджинга или множеству групп пейджинга соответствует один или более групповых ресурсов пейджинга.
[00133] Специалистам в данной области техники должно быть понятно, что способы, предлагаемые в вариантах осуществления настоящего изобретения, могут использоваться самостоятельно, в комбинации с некоторыми другими способами в вариантах осуществления настоящего изобретения либо в комбинации с некоторыми другими способами в соответствующей области техники.
[00134] Этот способ включает в себя следующее: если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, определяется, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга.
[00135] Как показано на фиг. 5, в одном из вариантов осуществления настоящего изобретения предлагается способ обработки информации, реализуемый устройством UE. Способ включает в себя следующую последовательность действий.
[00136] На шаге S51, если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE, определяется на основании информации об отношении.
[00137] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый UE, может включать в себя следующее: если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, а информация об отношении включает в себя информацию о группе пейджинга, которой принадлежит устройство UE, на основании информации об отношении определяется групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE.
[00138] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый UE, может включать в себя следующее: если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, а информация об отношении включает в себя информацию о группе пейджинга, которой принадлежит устройство UE, то если отношение соответствия определяет, что одной группе пейджинга или множеству групп пейджинга соответствует один групповой ресурс пейджинга, на основании информации об отношении определяется групповой ресурс пейджинга, используемый группой пейджинга, которой принадлежит устройство UE.
[00139] Например, информация об отношении, содержащаяся в первой информации, принимаемой устройством UE, заключается в том, что группе пейджинга 1 соответствует групповой ресурс пейджинга 1, группе пейджинга 2 или 3 соответствует групповой ресурс пейджинга 2, а группе пейджинга 3 соответствует групповой ресурс пейджинга 3. Если группа пейджинга, которой принадлежит устройство UE, является группой пейджинга 1, то определяется, что информация об отношении, предоставленная базовой станцией, включает в себя информацию о группе пейджинга, которой принадлежит устройство UE. Если устройство UE определяет, что отношение соответствия в информации об отношении заключается в том, что одной группе пейджинга или множеству групп пейджинга соответствует один групповой ресурс пейджинга, то на основании группы пейджинга 1, которой принадлежит устройство UE, и отношения соответствия устройство UE может определить, что групповой ресурс пейджинга, соответствующий группе пейджинга 1, которой принадлежит устройство UE, является групповым ресурсом пейджинга 1.
[00140] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый UE, может включать в себя следующее: если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, а информация об отношении включает в себя информацию о группе пейджинга, которой принадлежит устройство UE, то если отношение соответствия определяет, что одной группе пейджинга или множеству групп пейджинга соответствуют множество групповых ресурсов пейджинга, на основании информации об отношении определяется множество групповых ресурсов пейджинга, соответствующих группе пейджинга, которой принадлежит устройство UE; а также на основании режима объединения в группы пейджинга на основании идентификатора UE-ID среди множества групповых ресурсов пейджинга выбирается групповой ресурс пейджинга в качестве группового ресурса пейджинга, соответствующего группе пейджинга, которой принадлежит устройство UE.

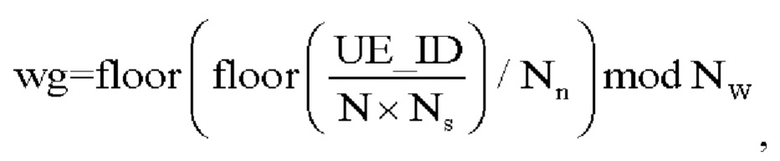

[00141] Например, информация об отношении, содержащаяся в первой информации, принимаемой устройством UE, заключается в том, что группе пейджинга 1 соответствуют групповые ресурсы пейджинга 1 и 2, группе пейджинга 2 или 3 соответствуют групповые ресурсы пейджинга 3 или 4, а группе пейджинга 3 соответствует групповые ресурсы пейджинга 5 или 6. Если группа пейджинга, которой принадлежит устройство UE, является группой пейджинга 1, то определяется, что информация об отношении, предоставленная базовой станцией, включает в себя информацию о группе пейджинга, которой принадлежит устройство UE. Если устройство UE определяет, что отношение соответствия, содержащееся в информации об отношении, заключается в том, что одной или большему количеству групп пейджинга соответствует множество групповых ресурсов пейджинга, то на основании группы пейджинга 1, которой принадлежит устройство UE, и отношения соответствия устройство UE может определить, что групповые ресурсы пейджинга для группы пейджинга 1 - это групповые ресурсы пейджинга 1 и 2. На основании режима объединения в группы пейджинга на основании идентификатора UE-ID, т.е. согласно уравнению:
групповой ресурс пейджинга (wg) выбирается из групповых ресурсов пейджинга 1 и 2 в качестве группового ресурса пейджинга, используемого группой пейджинга, которой принадлежит устройство UE. Nw - общее количество групповых ресурсов пейджинга для группы пейджинга, которой принадлежит устройство UE, и в данном примере оно равно 2. Например, определенный ресурс пейджинга (wg) может быть ресурсом пейджинга 1.
[00142] В вариантах осуществления настоящего изобретения, если устройство UE определяет, что первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, определяется, включает ли в себя информация об отношении информацию о группе пейджинга, которой принадлежит устройство UE. Если да, то определяется, заключается ли отношение соответствия, содержащееся в информации об отношении, в том, что одной группе пейджинга или множеству групп пейджинга соответствует один групповой ресурс пейджинга. Если одной или множеству групп пейджинга соответствует один групповой ресурс пейджинга, то групповой ресурс пейджинга, используемый группой пейджинга, которой принадлежит устройство UE, может быть определен непосредственно на основании отношения соответствия. Или же, если одной или множеству групп пейджинга соответствует множество групповых ресурсов пейджинга, на основании отношения соответствия может быть определено множество групповых ресурсов пейджинга, используемых группой пейджинга, которой принадлежит устройство UE, а затем, на основании режима объединения в группу пейджинга на основании идентификатора UE-ID, среди множества групповых ресурсов пейджинга определяется один групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, и таким образом устройство UE также может точно определять групповой ресурс пейджинга, используемый группой пейджинга, которой принадлежит устройство UE. Таким образом, в вариантах осуществления настоящего изобретения устройство UE может одновременно определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и групповой ресурс пейджинга для мониторинга пейджинга на основании отношения соответствия, при этом сокращается объем сигнализации.
[00143] Кроме того, варианты осуществления настоящего изобретения могут позволить устройству UE и базовой станции добиться согласованности в мониторинге пейджинговых сообщений и повысить вероятность нормального мониторинга пейджинговых сообщений. Устройству UE не требуется постоянно пробуждаться для мониторинга пейджинга, оно может отслеживать пейджинг только на соответствующем групповом ресурсе пейджинга, тем самым снижая энергопотребление устройства UE.
[00144] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый UE, включает в себя следующее: если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, а информация об отношении включает в себя информацию о группе пейджинга, которой принадлежит устройство UE, на основании информации об отношении и режима объединения в группы пейджинга на основании идентификатора UE-ID определяется информация о групповом ресурсе пейджинга, соответствующем группе пейджинга, которой принадлежит устройство UE.
[00145] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый UE, включает в себя следующее: если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, а информация об отношении не включает в себя информацию о группе пейджинга, которой принадлежит устройство UE, в качестве группы пейджинга, которой принадлежит устройство UE, определяется предварительно заданная группа; а на основании группового ресурса пейджинга предварительно заданной группы определяется групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE. Предварительно заданная группа может быть группой пейджинга, включенной в информацию об отношении, группой пейджинга по умолчанию или сконфигурированной группой пейджинга. Группа пейджинга по умолчанию может быть группой пейджинга, согласованной базовой станцией и устройством UE. Группа пейджинга по умолчанию может быть группой пейджинга, содержащейся в информации об отношении, или группой пейджинга, не содержащейся в информации об отношении. Сконфигурированная группа пейджинга может быть группой пейджинга, не содержащейся в информации об отношении. Групповой ресурс пейджинга, соответствующий сконфигурированной группе пейджинга, может быть групповым ресурсом пейджинга, не включенным в информацию об отношении.
[00148] В одном из вариантов осуществления изобретения определение группового ресурса пейджинга для группы пейджинга, которой принадлежит устройство UE, на основании соответствия группового ресурса пейджинга предварительно заданной группе включает в себя по меньшей мере одно из следующего:
[00147] если предварительно заданной группе соответствует один групповой ресурс пейджинга, групповой ресурс пейджинга, соответствующий предварительно заданной группе, определяется как групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE; и
[00148] если предварительно заданной группе соответствует множество групповых ресурсов пейджинга, на основании режима объединения в группы пейджинга на основании идентификатора UE-ID, среди множества групповых ресурсов пейджинга определяется один групповой ресурс пейджинга как групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE.
[00149] Например, информация об отношении, содержащаяся в первой информации, принимаемой устройством UE, включает в себя информацию о том, что группе пейджинга 1 соответствует групповой ресурс пейджинга 1, группе пейджинга 2 или 3 соответствует групповой ресурс пейджинга 2, а группе пейджинга 3 соответствует групповой ресурс пейджинга 3. Если группа пейджинга, которой принадлежит устройство UE, не является ни группой пейджинга 1, ни группой пейджинга 2, ни группой пейджинга 3, определяется, что предоставленная базовой станцией информация об отношении не включает в себя группу пейджинга, которой принадлежит устройство UE. Устройство UE может определять группу пейджинга на основании информации об отношении. Например, устройство UE может определить группу пейджинга 1 как предварительно заданную группу, а затем определить, что групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, является групповым ресурсом пейджинга, соответствующим предварительно заданной группе, т.е. групповым ресурсом пейджинга 1.

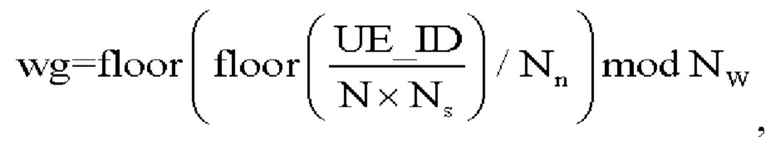

[00150] В приведенном выше примере, если определено, что предоставленная базовой станцией информация об отношении не включает в себя группу пейджинга, которой принадлежит устройство UE, оно может конфигурировать предварительно заданную группу, т.е. группу пейджинга 4. Групповой ресурс пейджинга, соответствующий группе пейджинга 4, может быть групповым ресурсом пейджинга, отличным от групповых ресурсов пейджинга 1-3 в информации об отношении. Если устройство UE принимает шесть групповых ресурсов пейджинга, передаваемых базовой станцией в широковещательном режиме, т.е. групповые ресурсы пейджинга 1-6, соответственно, устройство UE может определить, что групповой ресурс пейджинга, соответствующий группе пейджинга 4, является частью или всеми групповыми ресурсам пейджинга 4 6. Если устройство UE определяет, что групповые ресурсы пейджинга являются групповыми ресурсами пейджинга 4-6, устройство UE может определить групповой ресурс пейджинга, используемый группой пейджинга, которой принадлежит устройство UE, выбирая групповой ресурс пейджинга (wg) среди групповых ресурсов пейджинга 4 6 на основании режима объединения в группу пейджинга на основании идентификатора UE-ID, т.е. согласно уравнению:
где Nw - общее количество групповых ресурсов пейджинга для группы пейджинга, которой принадлежит устройство UE, т.е. 3. Например, определенный ресурс пейджинга (wg) может быть ресурсом пейджинга 5.
[00151] В вариантах осуществления настоящего изобретения, если устройство UE определяет, что первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, устройство UE может определять, включает ли в себя информация об отношении информацию о группе пейджинга, которой принадлежит устройство UE. Если нет, устройство UE может определять предварительно заданную группу. Например, в качестве предварительно заданной группы может быть определена группа пейджинга, содержащаяся в информации об отношении, или группа пейджинга, не содержащаяся в информации об отношении. Групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, определяется в зависимости от того, соответствует ли предварительно заданной группе один или более групповых ресурсов пейджинга. Если предварительно заданной группе соответствует один групповой ресурс пейджинга, групповой ресурс пейджинга определяется как групповой ресурс пейджинга, используемый для группы пейджинга, которой принадлежит устройство UE. Или, если предварительно заданной группе соответствует множество групповых ресурсов пейджинга, на основании режима объединения в группы пейджинга на основании идентификатора UE-ID, среди множества групповых ресурсов пейджинга определяется групповой ресурс пейджинга как групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE. Таким образом, в вариантах реализации настоящего изобретения, когда информация об отношении не включает в себя группу пейджинга, которой принадлежит устройство UE, группа пейджинга устройства UE определяется как предварительно заданная группа, а затем на основании группового ресурса пейджинга предварительно заданной группы определяется подходящий групповой ресурс пейджинга, используемый группой пейджинга, которой принадлежит устройство UE. Таким образом, устройство UE может определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и групповой ресурс пейджинга для мониторинга пейджинга на основании отношения соответствия, при этом сокращается объем сигнализации.
[00152] Кроме того, варианты осуществления настоящего изобретения могут позволить устройству UE и базовой станции добиться согласованности в мониторинге пейджинговых сообщений и повысить вероятность нормального мониторинга пейджинговых сообщений. Устройству UE не требуется постоянно пробуждаться для мониторинга пейджинга, оно может отслеживать пейджинг только на соответствующем групповом ресурсе пейджинга, тем самым снижая энергопотребление устройства UE.
[00153] Специалистам в данной области техники должно быть понятно, что способы, предлагаемые в вариантах осуществления настоящего изобретения, могут использоваться самостоятельно, в комбинации с некоторыми другими способами в вариантах осуществления настоящего изобретения либо в комбинации с некоторыми другими способами в соответствующей области техники.
[00154] Как показано на фиг. 6, в одном из вариантов осуществления настоящего изобретения предлагается способ обработки информации, реализуемый устройством UE. Способ включает в себя следующую последовательность действий.
[00155] На шаге S61, если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE, определяется на основании информации об отношении и количества групповых ресурсов пейджинга, соответствующих группе пейджинга в информации об отношении.
[00156] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый устройством UE, включает в себя следующее: если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, и одной или большему количеству групп пейджинга соответствует один групповой ресурс пейджинга, на основании информации об отношении и группы пейджинга, которой принадлежит UE, определяется групповой ресурс пейджинга для группы пейджинга, которой принадлежит UE.
[00157] Например, информация об отношении, содержащаяся в первой информации, принимаемой устройством UE, заключается в том, что группе пейджинга 1 соответствует групповой ресурс пейджинга 1, группе пейджинга 2 или 3 соответствует групповой ресурс пейджинга 2, а группе пейджинга 3 соответствует групповой ресурс пейджинга 3. Определяется, что отношение соответствия в информации об отношении состоит в том, что одной группе пейджинга соответствует один групповой ресурс пейджинга. Если группа пейджинга, которой принадлежит устройство UE, является группой пейджинга 1, то определяется, что информация об отношении, предоставленная базовой станцией, включает в себя информацию о группе пейджинга, которой принадлежит устройство UE. Устройство UE может определять групповой ресурс пейджинга для группы пейджинга 1 как групповой ресурс пейджинга 1 на основании группы пейджинга 1, которой принадлежит устройство UE, и отношения соответствия.
[00158] В описанных выше примерах, если группа пейджинга, которой принадлежит устройство UE, не является ни одной из групп пейджинга 1, 2, или 3, то определяется, что информация об отношении, предоставленная базовой станцией, не включает в себя информацию о группе пейджинга, которой принадлежит устройство UE. Устройство UE определяет, что группа пейджинга не включена в информацию об отношении, поэтому устройство UE использует для пейджинга ресурс пейджинга по умолчанию. Ресурс пейджинга по умолчанию может быть ресурсом пейджинга, предоставляемым базовой станцией.
[00159] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый устройством UE, включает в себя следующее: если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, а информация об отношении указывает, что одной или большему количеству групп пейджинга соответствуют множество групповых ресурсов пейджинга, на основании информации об отношении и режима объединения в группы пейджинга на основании идентификатора UE-ID определяется групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE.
[00160] В вариантах осуществления настоящего изобретения, если устройство UE определяет, что первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, может быть определено, заключается ли отношение соответствия в информации об отношении в том, что одной или большему количеству групп пейджинга соответствует один групповой ресурс пейджинга. Если да, то далее определяется, включает ли в себя информация об отношении информацию о группе пейджинга, которой принадлежит устройство UE, и если да, то устройство UE может точно определять групповой ресурс пейджинга, используемый группой пейджинга, которой принадлежит устройство UE, непосредственно на основании отношения соответствия, в противном случае устройство UE использует в качестве ресурса пейджинга для устройства UE ресурс пейджинга по умолчанию. Или, если отношение соответствия в информации об отношении заключается в том, что одной или большему количеству групп пейджинга соответствуют множество групповых ресурсов пейджинга, определяется, включена ли в информацию об отношении информация о группе пейджинга, которой принадлежит устройство UE. Если да, устройство UE, на основании информации об отношении и режима объединения в группу пейджинга на основании идентификатора UE-ID, определяет групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, в противном случае устройство UE определяет в качестве группы пейджинга, которой принадлежит устройство UE, предварительно заданную группу, а затем определяет групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, на основании предварительно заданной группы и/или режима объединения в группу пейджинга на основании идентификатора UE-ID. Таким образом, в вариантах осуществления настоящего изобретения устройство UE может определять подходящий групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE. Таким образом, устройство UE может определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и групповой ресурс пейджинга для мониторинга пейджинга на основании отношения соответствия, при этом сокращается объем сигнализации.
[00161] Кроме того, варианты осуществления настоящего изобретения могут позволить устройству UE и базовой станции добиться согласованности в мониторинге пейджинговых сообщений и повысить вероятность нормального мониторинга пейджинговых сообщений. Устройству UE не требуется постоянно пробуждаться для мониторинга пейджинга, оно может отслеживать пейджинг только на соответствующем групповом ресурсе пейджинга, тем самым снижая энергопотребление устройства UE.
[00162] Специалистам в данной области техники должно быть понятно, что способы, предлагаемые в вариантах осуществления настоящего изобретения, могут использоваться самостоятельно, в комбинации с некоторыми другими способами в вариантах осуществления настоящего изобретения либо в комбинации с некоторыми другими способами в соответствующей области техники.
[00163] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый устройством UE, включает в себя следующее: если первая информация включает в себя информацию о групповом ресурсе пейджинга, определяется, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга, но поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00164] Как показано на фиг. 7, в одном из вариантов осуществления настоящего изобретения предлагается способ обработки информации, реализуемый устройством UE. Способ включает в себя следующую последовательность действий.
[00165] На шаге S71, если первая информация включает в себя информацию о групповом ресурсе пейджинга, групповой ресурс пейджинга устройства UE определяется на основании некоторых или всех групповых ресурсов пейджинга, включенных в информацию о групповом ресурсе пейджинга.
[00166] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый устройством UE, может включать в себя следующее: если первая информация включает в себя информацию о групповом ресурсе пейджинга, в качестве группы пейджинга, которой принадлежит устройство UE, определяют предварительно заданную группу; определяется групповой ресурс пейджинга предварительно заданной группы среди некоторых или всех групповых ресурсов пейджинга, включенных в информацию о групповом ресурсе пейджинга; и определяется групповой ресурс пейджинга устройства UE на основании соответствия группового ресурса пейджинга предварительно заданной группе.
[00167] Например, групповые ресурсы пейджинга, указываемые информацией о ресурсах группы пейджинга, передаваемой базовой станцией в широковещательном режиме и принимаемой устройством UE, включают в себя: групповые ресурсы пейджинга 1, 2, 3 и 4; устройство UE может определить, что групповой ресурс пейджинга, используемый для операции по модулю UE-ID, является полностью или частично групповым ресурсом пейджинга из групповых ресурсов пейджинга 1-4. Например, групповой ресурс пейджинга для операции по модулю UE-ID определяется как ресурс из группы ресурсов 1-4, или ресурс из группы ресурсов 1-2, или ресурс из группы ресурсов 2, 3 и 4, или ресурс из группы ресурсов 1. В одном из вариантов осуществления групповой ресурс пейджинга в операции по модулю UE-ID является групповым ресурсом пейджинга предварительно заданной группы.
[00168] Таким образом, в вариантах осуществления настоящего изобретения, если устройство UE определяет, что принятая первая информация включает в себя информацию о групповом ресурсе пейджинга, указывающую на групповой ресурс пейджинга, сначала может быть определена группа пейджинга, которой принадлежит устройство UE, а затем может быть определен групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, среди групповых ресурсов пейджинга, включенных в первую информацию. Если группе пейджинга, которой принадлежит устройство UE, соответствует один групповой ресурс пейджинга, групповой ресурс пейджинга определяется непосредственно как групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE. Если группе пейджинга, которой принадлежит устройство UE, соответствует множество групповых ресурсов пейджинга, один из групповых ресурсов пейджинга определяется как групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, на основании множества групповых ресурсов пейджинга и режима объединения в группы пейджинга устройства UE. Таким образом, в вариантах осуществления настоящего изобретения, когда принимается только информация о групповом ресурсе пейджинга и не принимается информация об отношении, указывающая на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, также может быть получен подходящий групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, что позволяет повысить вероятность нормального приема устройством UE сообщения пейджинга и снизить энергопотребление устройства UE.
[00169] Способ обработки информации, предлагаемый в вариантах осуществления настоящего изобретения и реализуемый устройством UE, включает в себя следующее: если первая информация не включает в себя информацию о групповом ресурсе пейджинга, в качестве ресурса пейджинга устройства UE определяется предварительно заданный ресурс пейджинга. В одном из вариантов осуществления изобретения предварительно заданный ресурс пейджинга может включать в себя все интервалы времени РО. В вариантах осуществления настоящего изобретения, если устройство UE не принимает информацию о ресурсе пейджинга, устройство UE определяет, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, ни режим объединения в группы пейджинга на основании идентификатора UE-ID. Устройство UE может непосредственно контролировать пейджинг в относительно большом количестве РО, чтобы получить как можно больше пейджинговых сообщений.
[00170] Специалистам в данной области техники должно быть понятно, что способы, предлагаемые в вариантах осуществления настоящего изобретения, могут использоваться самостоятельно, в комбинации с некоторыми другими способами в вариантах осуществления настоящего изобретения либо в комбинации с некоторыми другими способами в соответствующей области техники.
[00171] Ниже предлагается конкретный вариант осуществления настоящего изобретения, позволяющий более подробно объяснить любой вариант его осуществления.
[00172] В вариантах осуществления настоящего изобретения предлагается способ обработки информации. Способ может включать в себя следующие шаги.
[00173] На шаге 1 базовая станция определяет отношение соответствия между группами пейджинга и групповыми ресурсам пейджинга, при этом отношение соответствия конфигурируется так, чтобы определять состояние режима объединения в группы пейджинга, поддерживаемого базовой станцией.
[00174] Отношение соответствия между группами пейджинга и групповыми ресурсам пейджинга может заключаться в том, что одной группе пейджинга соответствует один групповой ресурс пейджинга или множество групповых ресурсов пейджинга. Примеры отношения соответствия приведены в таблице 1.
[00175] Отношение соответствия между группами пейджинга и групповыми ресурсам пейджинга может также заключаться в том, что множеству групп пейджинга соответствует один групповой ресурс пейджинга или множество групповых ресурсов пейджинга. Примеры отношения соответствия приведены в таблице 2.
[00176] На шаге 2 базовая станция передает первую информацию в широковещательном режиме, при этом первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группами пейджинга и групповыми ресурсам пейджинга, либо первая информация включает в себя информацию о ресурсах группы пейджинга.
[00177] На шаге 31 устройство UE принимает первую информацию. Если устройство UE определяет, что первая информация включает в себя отношение соответствия между группами пейджинга и групповыми ресурсами пейджинга, устройство UE определяет, что базовая станция поддерживает как назначаемый сетью режим объединения в группы пейджинга, так и режим объединения в группы пейджинга на основании идентификатора UE-ID. Устройство UE может также выполнить следующие два действия.
[00178] Действие 1: устройство UE определяет, что информация об отношении включает в себя группу пейджинга, которой принадлежит устройство UE.
[00179] Если устройство UE определяет, что информация об отношении включает в себя группу пейджинга, которой принадлежит устройство UE, и информацию об отношении, указывающую, что одной или большему количеству групп пейджинга соответствует один групповой ресурс пейджинга, устройство UE определяет групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, на основании информации об отношении.
[00180] Если устройство UE определяет, что информация об отношении включает в себя группу пейджинга, которой принадлежит UE, и информацию об отношении, указывающую, что одной или большему количеству групп пейджинга соответствуют множество групповых ресурсов пейджинга, устройство UE определяет множество групповых ресурсов пейджинга для группы пейджинга, которой принадлежит устройство UE, на основании информации об отношении, и на основании режима объединения по модулю UE-ID определяет один групповой ресурс пейджинга среди множества групповых ресурсов пейджинга в качестве группового ресурса пейджинга для группы пейджинга, которой принадлежит устройство UE.
[00181] Действие 2: устройство UE определяет, что информация об отношении не включает в себя группу пейджинга, которой принадлежит устройство UE, или что устройство UE не привязано сетью к группе пейджинга.
[00182] Если устройство UE определяет, что информация об отношении не включает в себя группу пейджинга, которой принадлежит устройство UE, или что устройство UE не привязано сетью к группе пейджинга, устройство UE определяет предварительно заданную группу как группу пейджинга, которой принадлежит устройство UE. Предварительно заданная группа может быть выбрана случайным образом среди групп пейджинга, включаемых в информацию об отношении, или это может быть группа пейджинга по умолчанию или предварительно заданная группа пейджинга.
[00183] Если устройство UE определяет, что предварительно заданной группе соответствует один групповой ресурс пейджинга, устройство UE определяет, что групповой ресурс пейджинга для предварительно заданной группы является групповым ресурсом пейджинга для группы пейджинга, которой принадлежит устройство UE.
[00184] Если устройство UE определяет, что предварительно заданной группе соответствует множество групповых ресурсов пейджинга, устройство UE определяет один групповой ресурс пейджинга среди множества групповых ресурсов пейджинга, соответствующих предварительно заданной группе, как групповой ресурс пейджинга для группы пейджинга, которой принадлежит UE, на основании режима объединения по модулю UE-ID.
[00185] Одна или более предварительно заданных групп могут быть определены как группы пейджинга, которым принадлежит устройство UE. Если в качестве групп пейджинга, которым принадлежит устройство UE, определено множество предварительно заданных групп, устройство UE выбирает одну предварительно заданную группу среди множества предварительно заданных групп в качестве группы пейджинга устройства UE согласно режиму объединения по модулю UE-ID, а затем определяет групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, среди одного или большего количества групповых ресурсов пейджинга, привязанных к предварительно заданной группе согласно режиму объединения по модулю UE-ID.
[00186] Предварительно заданной группой может быть одна или более групп пейджинга в передаваемом базовой станцией отношении соответствия между группами пейджинга и групповыми ресурсам пейджинга, например, группы пейджинга в таблице 1 или 2.
[00187] Предварительно заданная группа может быть новой группой пейджинга или набором новых групп пейджинга. Под новой группой пейджинга или набором новых групп пейджинга подразумевается одна или более групп пейджинга, которые не включены в отношение соответствия, передаваемое базовой станцией. Набор групп пейджинга включает в себя множество групп пейджинга. В одном из вариантов осуществления устройство UE выбирает часть групповых ресурсов пейджинга из отношения соответствия между группами пейджинга и групповыми ресурсам пейджинга, передаваемого базовой станцией в широковещательном режиме, с целью формирования группового ресурса пейджинга для предварительно заданной группы. В одном из вариантов осуществления устройство UE выбирает часть групповых ресурсов пейджинга, которые не используются в отношении соответствия между группами пейджинга и групповыми ресурсам пейджинга, передаваемом базовой станцией в широковещательном режиме, с целью формирования группового ресурса пейджинга для предварительно заданной группы. Например, если базовая станция передает в широковещательном режиме десять групповых ресурсов пейджинга, но только шесть групповых ресурсов пейджинга используются в отношении соответствия между группами пейджинга и групповыми ресурсам пейджинга, передаваемом базовой станцией, оставшиеся четыре группового ресурса пейджинга образуют групповой ресурс пейджинга для предварительно заданной группы.
[00188] На шаге 32 устройство UE принимает первую информацию. Если устройство UE определяет, что первая информация содержит информацию об отношении, включающую в себя отношение соответствия между группами пейджинга и групповыми ресурсами пейджинга, устройство UE определяет, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, и на основании количества групповых ресурсов пейджинга, соответствующих одной или большему количеству групп пейджинга, определяет, поддерживает ли базовая станция режим объединения в группы пейджинга на основании идентификатора UE-ID. Определение, поддерживает ли базовая станция режим объединения в группы пейджинга на основании идентификатора UE-ID, включает в себя две ситуации.
[00189] В ситуации 1, если информация об отношении указывает, что одной или большему количеству групп пейджинга соответствует один групповой ресурс пейджинга, определяется, что базовая станция не поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00190] В ситуации 2, если информация об отношении указывает, что одной или большему количеству групп пейджинга соответствует множество групповых ресурсов пейджинга, определяется, что базовая станция поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00191] Устройство UE может также выполнять следующие действия, чтобы определять, содержится ли в информации об отношении группа пейджинга, которой принадлежит устройство UE.
[00192] Действие 3, в случае условия 1: если определено, что информация об отношении включает в себя группу пейджинга, которой принадлежит устройство UE, информация о групповом ресурсе пейджинга для группы пейджинга, которой принадлежит устройство UE, определяется на основании информации об отношении. Если определено, что информация об отношении не включает в себя группу пейджинга, которой принадлежит устройство UE, определяют, что ресурсом пейджинга устройства UE является ресурс пейджинга по умолчанию.
[00193] Действие 4, в случае условия 2: если определено, что информация об отношении включает в себя группу пейджинга, которой принадлежит устройство UE, устройство UE на основании информации об отношении определяет множество групповых ресурсов пейджинга для группы пейджинга, которой принадлежит устройство UE, и на основании режима объединения по модулю UE-ID определяет один групповой ресурс пейджинга среди множества групповых ресурсов пейджинга как групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE. Если определено, что информация об отношении не включает в себя группу пейджинга, которой принадлежит устройство UE, устройство UE определяет предварительно заданную группу как группу пейджинга, которой принадлежит UE, и определяет групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, на основании соответствия групповых ресурсов пейджинга предварительно заданной группе и режима объединения в группу пейджинга на основании идентификатора UE-ID.
[00194] На шаге S33 устройство UE принимает первую информацию. Если устройство UE определяет, что первая информация включает в себя информацию о групповом ресурсе пейджинга, определяется, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга, но поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID. Устройство UE может также выполнять следующие действия.
[00195] Действие 5: все или часть множества групповых ресурсов пейджинга, указанных в информации о групповых ресурсах пейджинга, определяются как групповые ресурсы пейджинга, которые следует выбирать для группы пейджинга, которой принадлежит устройство UE. Если должен быть выбран только один групповой ресурс пейджинга, этот групповой ресурс пейджинга определяется как групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE. Если должно быть выбрано множество групповых ресурсов пейджинга, среди множества групповых ресурсов пейджинга определяется один групповой ресурс пейджинга, который должен быть выбран как групповой ресурс пейджинга для группы пейджинга, которой принадлежит устройство UE, на основании режима объединения по модулю UE-ID.
[00196] На шаге S34 устройство UE принимает первую информацию. Если устройство UE определяет, что первая информация не включает в себя информацию о групповом ресурсе пейджинга, оно определяет, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, ни режим объединения по модулю UE-ID.
[00197] Как показано на фиг. 8, в вариантах осуществления настоящего изобретения предлагается устройство обработки информации, применимое к базовой станции. Устройство включает в себя: передающий модуль 41, который конфигурируется так, чтобы передавать первую информацию, при этом первая информация конфигурирована так, чтобы определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или первая информация конфигурирована так, чтобы определять отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[00198] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя передающий модуль 41, который конфигурируется так, чтобы передавать в широковещательном режиме первую информацию.
[00199] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя передающий модуль 41, который конфигурируется так, чтобы передавать первую информацию, при этом первая информация включает в себя: информацию о групповом ресурсе пейджинга или информацию о группе пейджинга и информацию о групповом ресурсе пейджинга.
[00200] Информация о группе пейджинга указывает группу пейджинга, а режим объединения в группы пейджинга, используемый для группы пейджинга, - это режим объединения в группы пейджинга, поддерживаемый базовой станцией. Информация о групповом ресурсе пейджинга указывает групповой ресурс пейджинга, назначенный группе пейджинга, на которую указывает информация о группе пейджинга.
[00201] В одном из вариантов осуществления одной группе пейджинга соответствует один или более групповых ресурсов пейджинга; либо множеству групп пейджинга соответствует один или более групповых ресурсов пейджинга.
[00202] В одном из вариантов осуществления режим объединения в группы пейджинга включает в себя по меньшей мере один из следующих вариантов: режим объединения в группы пейджинга по назначению сети или режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00203] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя передающий модуль 41, который конфигурируется так, чтобы: если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, передавать информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга.
[00204] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя передающий модуль 41, который конфигурируется так, чтобы: если базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, но поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, передавать информацию о групповом ресурсе пейджинга.
[00205] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя следующее: первый обрабатывающий модуль, который конфигурируется так, чтобы, если базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, ни режим объединения в группы пейджинга на основании идентификатора UE-ID, не передавать информацию о групповом ресурсе пейджинга.
[00206] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя передающий модуль 41, который конфигурируется так, чтобы: если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, но не поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, передавать информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга.
[00207] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя передающий модуль 41, который конфигурируется так, чтобы: если базовая станция поддерживает как назначаемый сетью режим объединения в группы пейджинга, так и режим объединения в группы пейджинга на основании идентификатора UE-ID, передавать информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга.
[00208] Специалистам в данной области техники должно быть понятно, что устройство, предлагаемое в вариантах осуществления настоящего изобретения, может использоваться самостоятельно, в комбинации с некоторыми из устройств в вариантах осуществления настоящего изобретения либо в комбинации с некоторыми другими устройствами в соответствующей области техники.
[00209] Поскольку конкретные методы выполнения операций каждым модулем устройства согласно приведенным выше вариантам осуществления подробно раскрыты в описаниях вариантов осуществления, относящихся к способу, здесь они подробно не описываются.
[00210] Как показано на фиг. 9, в вариантах осуществления настоящего изобретения предлагается устройство обработки информации, применимое к устройству UE. Устройство включает в себя:
[0021 1] приемный модуль 61, который конфигурируется так, чтобы принимать первую информацию; и
[0021 2] второй обрабатывающий модуль 62, который конфигурируется так, чтобы определять на основании первой информации режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или определять на основании первой информации отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга.
[00213] В одном из вариантов осуществления первая информация включает в себя: информацию о групповом ресурсе пейджинга, или информацию о группе пейджинга и информацию о групповом ресурсе пейджинга.
[00214] Информация о группе пейджинга указывает группу пейджинга, а режим объединения в группы пейджинга, используемый для группы пейджинга, - это режим объединения в группы пейджинга, поддерживаемый базовой станцией. Информация о групповом ресурсе пейджинга указывает групповой ресурс пейджинга, назначенный группе пейджинга, на которую указывает информация о группе пейджинга.
[00215] В одном из вариантов осуществления одной группе пейджинга соответствует один или более групповых ресурсов пейджинга; либо множеству групп пейджинга соответствует один или более групповых ресурсов пейджинга.
[00216] В одном из вариантов осуществления режим объединения в группы пейджинга включает в себя по меньшей мере один из следующих вариантов: режим объединения в группы пейджинга по назначению сети или режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00217] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя второй обрабатывающий модуль 62, который конфигурируется так, чтобы: если первая информация включает себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, определять, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга.
[00218] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя второй обрабатывающий модуль 62, который конфигурируется так, чтобы: если первая информация включает в себя информацию о групповом ресурсе пейджинга, определять, что базовая станция не поддерживает назначаемый сетью режим объединения в группу пейджинга.
[00219] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя второй обрабатывающий модуль 62, который конфигурируется так, чтобы: если первая информация включает в себя информацию о групповом ресурсе пейджинга, определять, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга, но поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00220] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя второй обрабатывающий модуль 62, который конфигурируется так, чтобы: если первая информация не включает в себя информацию о групповом ресурсе пейджинга, определять, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, ни режим объединения в группы пейджинга на основании идентификатора UE-ID.
[00221] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя второй обрабатывающий модуль 62, который конфигурируется так, чтобы: если первая информация включает в себя информацию об отношении, определять групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE, на основании информации об отношении.
[00222] Устройство обработки информации, предлагаемое в вариантах осуществления настоящего изобретения и применимое к базовой станции, может включать в себя второй обрабатывающий модуль 62, который конфигурируется так, чтобы: если информация об отношении включает в себя информацию о группе пейджинга, которой принадлежит устройство UE, определять групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE, на основании информации об отношении.
[00223] Второй обрабатывающий модуль 62 также конфигурируется так, чтобы: если первая информация включает в себя информацию об отношении, определять групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE, на основании информации об отношении и количества групповых ресурсов пейджинга, соответствующих группе пейджинга в информации об отношении.
[00224] Специалистам в данной области техники должно быть понятно, что устройство, предлагаемое в вариантах осуществления настоящего изобретения, может использоваться самостоятельно, в комбинации с некоторыми из устройств в вариантах осуществления настоящего изобретения либо в комбинации с некоторыми другими устройствами в соответствующей области техники.
[00225] Поскольку конкретные методы выполнения операций каждым модулем устройства согласно приведенным выше вариантам осуществления подробно раскрыты в описаниях вариантов осуществления, относящихся к способу, здесь они подробно не описываются.
[00226] В вариантах осуществления настоящего изобретения предлагается устройство связи. Устройство связи включает в себя:
[00227] процессор и
[00228] память для хранения инструкций, исполняемых процессором; при этом
[00229] процессор конфигурируется так, чтобы при исполнении исполняемых инструкций реализовывать способ обработки информации согласно любому варианту осуществления настоящего изобретения.
[00230] В одном из вариантов осуществления устройство связи может быть базовой станцией или устройством UE.
[00231] Процессор может включать в себя различные типы компьютерных носителей информации, которые могут сохранять записанную на них информацию после отключения питания устройства UE.
[00232] Процессор может быть соединен с памятью через шину или подобное устройство для чтения хранящихся в памяти исполняемых программ, например, по меньшей мере в соответствии с одним из способов, представленных на фиг. 2-7.
[00233] В вариантах осуществления настоящего изобретения также предлагается машиночитаемый носитель информации, на котором хранятся исполняемые компьютером программы. Когда исполняемые программы исполняются процессором, реализуется способ обработки информации согласно любому варианту осуществления настоящего изобретения, например, по меньшей мере один из способов, представленных на фиг. 2-7.
[00234] Поскольку конкретные методы выполнения операций каждым модулем устройства и носителя информации согласно приведенным выше вариантам осуществления подробно раскрыты в описаниях вариантов осуществления, относящихся к способу, здесь они подробно не описываются.
[00235] На фиг. 10 представлена структурная схема устройства UE 800 согласно одному из вариантов осуществления настоящего изобретения. Например, устройство UE 800 может быть мобильным телефоном, компьютером, терминалом цифрового вещания, устройством приемопередачи сообщений, игровой консолью, планшетным устройством, медицинским устройством, устройством для фитнеса или персональным цифровым секретарем.
[00236] Как показано на фиг. 10, устройство UE 800 может включать в себя один или несколько следующих компонентов: процессорный компонент 802, память 804, компонент питания 806, мультимедийный компонент 808, аудиокомпонент 810, интерфейс ввода/вывода (I/O) 812, измерительный компонент 814 и коммуникационный компонент 816.
[00237] Процессорный компонент 802 обычно управляет общими функциями устройства UE 800, в том числе функциями, связанными с отображением, телефонными вызовами, передачей данных, работой камеры и записью. Процессорный компонент 802 может включать в себя один или несколько процессоров 820 для осуществления всех или части шагов описанного выше способа. Кроме того процессорный компонент 802 может включать в себя один или несколько модулей, которые облегчают взаимодействие процессорного компонента 802 с другими компонентами. Например, процессорный компонент 802 может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 808 и процессорным компонентом 802.
[00238] Память 804 сконфигурирована так, чтобы хранить данные различных типов, необходимые для работы устройства UE 800. К таким данным относятся инструкции для любых приложений или способов, который реализуются устройством UE 800, данные списка контактов, данные телефонной книги, сообщения, изображения, видео и т.д. Память 804 может быть реализована на базе любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, таких как статическая память с произвольным доступом (СОЗУ), электрически стираемая программируемая память только для чтения (EEPROM), стираемая программируемая память только для чтения (EPROM), программируемая память только для чтения (ППЗУ), память только для чтения (ПЗУ), магнитная память, флеш-память, магнитный или оптический диск.
[00239] Компонент питания 806 обеспечивает питание различных компонентов устройства UE 800. Компонент питания 806 может включать в себя систему управления питанием, один или несколько источников питания и любые другие компоненты, связанные с генерацией, регулированием и распределением питания в устройстве UE 800.
[00240] Мультимедийный компонент 808 включает в себя экран, служащий интерфейсом для вывода информации между устройством UE 800 и пользователем. В некоторых вариантах осуществления экран может включать в себя жидкокристаллический дисплей (LCD, Liquid Crystal Display) и сенсорную панель (TP, Touch Panel). Если экран включает в себя сенсорную панель, то он может быть выполнен в виде сенсорного экрана для восприятия входных сигналов от пользователя. Сенсорная панель включает в себя один или несколько сенсорных датчиков для распознавания касаний, движений и жестов на сенсорной панели. Сенсорный датчик могут распознавать не только место касания или движения пальцем, но также период времени и силу нажатия, связанные с касанием или движением пальцем. В некоторых вариантах осуществления мультимедийный компонент 808 включает в себя фронтальную камеру и/или заднюю камеру. Когда устройство UE 800 находится в режиме работы, например, в режиме съемки фото или видео, фронтальная и/или задняя камеры могут воспринимать внешние мультимедийные данные. Каждая фронтальная и задняя камера может быть системой с фиксированным фокусным расстоянием или позволять менять фокусное расстояние и оптическое увеличение.
[00241] Аудиокомпонент 810 сконфигурирован так, чтобы выводить и/или вводить звуковые сигналы. Например, аудиокомпонент 810 содержит микрофон (М1С), сконфигурированный так, чтобы принимать внешний звуковой сигнал, когда устройство UE 800 находится в режиме работы, например в режимах вызова, записи и распознавания голоса. Принимаемый звуковой сигнал может быть затем сохранен в памяти 804 или передан с помощью коммуникационного компонента 816. В некоторых вариантах осуществления аудиокомпонент 810 дополнительно включать в себя динамик для вывода звуковых сигналов.
[00242] Интерфейс ввода/вывода 812 обеспечивает интерфейс между процессорным компонентом 802 и периферийными интерфейсными модулями, такими как клавиатура, колесико управления, кнопки и тому подобное. Кнопки могут включать в себя, помимо прочего, кнопку перехода к начальному экрану, кнопку регулировки громкости, кнопку запуска и кнопку блокировки.
[00243] Измерительный компонент 814 включает в себя один или более датчиков для оценки состояния различных аспектов устройства UE 800. Например, измерительный компонент 814 может определять открытое и закрытое состояние устройства UE 800, относительное расположение компонентов устройства UE 800, например дисплея и клавиатуры, изменение положения устройства UE 800 или его компонента, наличие или отсутствие контакта пользователя с устройством UE 800, ориентацию или ускорение/замедление устройства UE 800, а также изменение температуры устройства UE 800. Измерительный компонент 814 может включать в себя датчик присутствия, сконфигурированный так, чтобы обнаруживать близлежащие объекты без физического контакта. Измерительный компонент 814 может также включать в себя датчик освещенности, например датчик изображения на основе технологии КМОП или ПЗС, для использования в приложениях обработки изображений. В некоторых вариантах осуществления измерительный компонент 814 может также включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.
[00244] Коммуникационный компонент 816 сконфигурирован так, чтобы облегчать проводную или беспроводную связь между устройством UE 800 и другими устройствами. Устройство UE 800 может получать доступ к беспроводным сетям на основе стандартов Wi-Fi, 2G 4G или их сочетания. В одном из вариантов осуществления коммуникационный компонент 816 принимает широковещательный сигнал от внешней системы управления широковещанием или передает соответствующую информацию по широковещательному каналу. В одном из вариантов осуществления коммуникационный компонент 816 дополнительно включает в себя модуль бесконтактной связи (NFC, Near Field Communication) для обеспечения связи на коротких расстояниях. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (RFID, RF Identification), технологии передачи через инфракрасный порт (IrDA, Infrared Data Association), технологии сверхширокополосной связи (UWB, Ultra-Wideband), технологии Bluetooth (ВТ) и других технологий.
[00245] В вариантах осуществления устройство UE 800 может быть выполнено с применением одной или большего количества интегральных схем специального назначения (ASIC, Application Specific Integrated Circuit), цифровых сигнальных процессоров (DSP, Digital Signal Processor), устройств цифровой обработки сигналов (DSPD, Digital Signal Processing Device), программируемых логических устройств (ПЛУ), полевых программируемых логических интегральных схем (FPGA, Field Programmable Gate Array), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов для реализации описанного выше способа.
[00246] В вариантах осуществления также предлагается физический машиночитаемый носитель информации, например память 804, с инструкциями, которые исполняются процессором 820 в устройстве UE 800 для реализации описанного выше способа. Например, физическим машиночитаемым носителем информации может быть ПЗУ, ОЗУ, CD-ROM, магнитная лента, дискета или оптическое устройство хранения данных.
[00247] На фиг. 11 представлена структурная схема базовой станции согласно одному из вариантов осуществления настоящего изобретения. Базовая станция 900 может использована, например, в качестве сетевого устройства. Как показано на фиг. 11, базовая станция 900 включает в себя процессорный компонент 922, состоящий из одного или большего количества процессоров, и ресурсы памяти, представленные памятью 932, для хранения инструкций, например, приложений, которые могут исполняться процессорным компонентом 922. Прикладные программы, хранящиеся в памяти 932, могут включать в себя один или более модулей, каждый из которых соответствует набору инструкций. Кроме того, процессорный компонент 922 сконфигурирован так, чтобы исполнять инструкции для реализации любого из описанных выше способов, применимых к базовой станции, например, способа, представленного на фиг. 4-10.
[00248] Базовая станция 900 может также включать в себя компонент питания 926, сконфигурированный для управления питанием базовой станции 900, проводной или беспроводной сетевой интерфейс 950, сконфигурированный для подключения базовой станции 900 к сети, и интерфейс ввода/вывода (I/O) 958. Базовая станция 900 может работать под управлением операционной системы, хранящейся в памяти 932, такой как Windows Server ТМ, Mac OS ХТМ, UnixTM, LinuxTM, FreeBSDTM или подобной перечисленным.
[00249] Другие варианты осуществления настоящего изобретения станут понятны специалистам в данной области техники из описания технических характеристик и практической реализации настоящего изобретения. Настоящая заявка охватывает любые модификации, варианты использования или адаптации настоящего описания, соответствующие его основным принципам, включая такие отступления от него, которые соответствуют известной или общепринятой практике в данной области техники. Описанные технические характеристики и примеры должны рассматриваться только как иллюстрация, а подлинный объем и сущность изобретения определяются приведенной ниже формулой изобретения.
[00250] Следует понимать, что настоящее изобретение не ограничивается точным воспроизведением системы, которая описана выше и проиллюстрирована на прилагаемых чертежах, и что в рамках настоящего изобретения могут быть произведены различные модификации и изменения. Предполагается, что объем настоящего изобретения ограничивается только формулой изобретения.
Изобретение относится к области беспроводной связи. Технический результат заключается в снижении расходов ресурсов на сигнализацию. Технический результат достигается за счет того, что на основе первой информации, полученной от базовой станции, пользовательское устройство определяет режим объединения в группы пейджинга, поддерживаемого базовой станцией, или определения отношения соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, и групповым ресурсом пейджинга. Режим объединения в группы пейджинга назначается сетью. Групповой ресурс пейджинга предназначен для мониторинга пейджинга устройством пользователя. 4 н. и 11 з.п. ф-лы, 11 ил., 2 табл.
1. Способ обработки информации, реализуемый базовой станцией, который включает в себя:
передачу первой информации, при этом первая информация конфигурирована так, чтобы определять режим объединения в группы пейджинга, поддерживаемый базовой станцией, и/или так, чтобы определять отношение соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга, при этом режим объединения в группы пейджинга содержит назначаемый сетью режим объединения в группы пейджинга, а групповой ресурс пейджинга предназначен для мониторинга пейджинга устройством пользователя (UE).
2. Способ по п. 1, в котором первая информация включает в себя:
информацию о групповом ресурсе пейджинга; или
информацию о группе пейджинга и информацию о групповом ресурсе пейджинга;
при этом информация о группе пейджинга указывает группу пейджинга, режим объединения в группы пейджинга, используемый группой пейджинга, является режимом объединения в группы пейджинга, поддерживаемым базовой станцией, а информация о групповом ресурсе пейджинга указывает групповой ресурс пейджинга, выделенный группе пейджинга, указанной в информации о группе пейджинга.
3. Способ по п. 1 или 2, в котором одной группе пейджинга соответствует один или более групповых ресурсов пейджинга; либо множеству групп пейджинга соответствует один или более групповых ресурсов пейджинга.
4. Способ по п. 1, в котором передача первой информации включает в себя одно из следующего:
если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга, передают информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга; или
если базовая станция поддерживает режим объединения в группы пейджинга на основании идентификатора UE (UE-ID) и не поддерживает назначаемый сетью режим объединения в группы пейджинга, передают информацию о групповом ресурсе пейджинга.
5. Способ по п. 1 или 4, который также включает в себя следующее:
если базовая станция не поддерживает ни назначаемый сетью режим объединения в группы пейджинга, ни режим объединения в группы пейджинга на основании идентификатора UE (UE-ID), не передают информацию о групповом ресурсе пейджинга.
6. Способ по п. 4 или 5, в котором первая информация включает в себя одно из следующего:
если базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга и не поддерживает режим объединения в группы пейджинга на основании идентификатора UE-ID, передают информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга; или
если базовая станция поддерживает как назначаемый сетью режим объединения в группы пейджинга, так и режим объединения в группы пейджинга на основании идентификатора UE-ID, передают информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга.
7. Способ обработки информации, реализуемый устройством пользователя (UE), который включает в себя:
прием первой информации; и
определение, на основании первой информации, режима объединения в группы пейджинга, поддерживаемого базовой станцией, и/или отношения соответствия между группой пейджинга, определяемой режимом объединения в группы пейджинга, поддерживаемым базовой станцией, и групповым ресурсом пейджинга, при этом режим объединения в группы пейджинга содержит назначаемый сетью режим объединения в группы пейджинга, а групповой ресурс пейджинга предназначен для мониторинга пейджинга устройством пользователя (UE).
8. Способ по п. 7, в котором первая информация включает в себя:
информацию о групповом ресурсе пейджинга; или
информацию о группе пейджинга и информацию о групповом ресурсе пейджинга; при этом информация о группе пейджинга указывает группу пейджинга, режим объединения в группы пейджинга, используемый группой пейджинга, является режимом объединения в группы пейджинга, поддерживаемым базовой станцией, а информация о групповом ресурсе пейджинга указывает групповой ресурс пейджинга, выделенный группе пейджинга, указанной в информации о группе пейджинга.
9. Способ по п. 7 или 8, в котором одной группе пейджинга соответствует один или более групповых ресурсов пейджинга; либо множеству групп пейджинга соответствует один или более групповых ресурсов пейджинга.
10. Способ по п. 7, в котором определение режима объединения в группы пейджинга, поддерживаемого базовой станцией на основании первой информации, включает в себя по меньшей мере одно из следующего:
если первая информация включает в себя информацию об отношении, указывающую на отношение соответствия между группой пейджинга и групповым ресурсом пейджинга, определяют, что базовая станция поддерживает назначаемый сетью режим объединения в группы пейджинга;
если первая информация включает в себя информацию о групповом ресурсе пейджинга, определяют, что базовая станция не поддерживает назначаемый сетью режим объединения в группы пейджинга;
если первая информация включает в себя информацию о групповом ресурсе пейджинга, определяют, что базовая станция поддерживает режим объединения в группы пейджинга на основании идентификатора UE (UE-ID) и не поддерживает назначаемый сетью режим объединения в группы пейджинга; или
если первая информация не включает в себя информацию о групповом ресурсе пейджинга, определяют, что базовая станция не поддерживает ни назначаемый сетью режим объединения в группу пейджинга, ни режим объединения в группы пейджинга на основании идентификатора UE-ID.
11. Способ по п. 10, который дополнительно включает в себя следующее:
если первая информация включает в себя информацию об отношении, на основании информации об отношении определяют групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE.
12. Способ по п. 11, в котором определение группового ресурса пейджинга, соответствующего группе пейджинга, которой принадлежит устройство UE, на основании информации об отношении, включает в себя следующее:
если информация об отношении содержит информацию о группе пейджинга, которой принадлежит устройство UE, на основании информации об отношении определяют групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE.
13. Способ по п. 10, который дополнительно включает в себя следующее:
если первая информация включает в себя информацию об отношении, определяют групповой ресурс пейджинга, соответствующий группе пейджинга, которой принадлежит устройство UE, на основании информации об отношении и количества групповых ресурсов пейджинга, соответствующих группе пейджинга в информации об отношении.
14. Устройство связи, включающее в себя процессор и память для хранения инструкций, исполняемых процессором, при этом процессор конфигурирован так, чтобы при исполнении исполняемых инструкций выполнять способ обработки информации по любому из пп. 1–6 или 7–13.
15. Компьютерный носитель информации, на котором хранятся исполняемые программы, при исполнении которых процессором реализуется способ обработки информации по любому из пп. 1–6 или 7–13.
| WO 2021062671 A1, 08.04.2021 | |||
| CN 106664681 A, 10.05.2017 | |||
| US 20200221419 A1, 09.07.2020 | |||
| US 11032795 B2, 08.06.2021 | |||
| СПОСОБ ПРЕРЫВИСТОГО ПРИЕМА, СЕТЕВОЕ УСТРОЙСТВО И ТЕРМИНАЛЬНОЕ УСТРОЙСТВО | 2017 |
|
RU2749181C1 |
