Сталебетонная плита покрытия Российский патент 2025 года по МПК E04B5/40

Изобретение относится к области строительства и может быть использовано в качестве покрытий промышленных и общественных зданий и сооружений.

Известно покрытие, включающее верхний пояс их железобетонных панелей, соединенных между собой. И нижний пояс в виде шпренгеля имеющего гибкие стержни и распорки, последние из которых жестко прикреплены к панелям (см. а/с СССР по заявке №2795766/29-33, 11.07.79).

Недостатком покрытия является работа панели только в одном направлении и, как следствие, незначительная несущая способность при больших пролетах и значительная материалоемкость.

Известно покрытие по а/с СССР №881237 Е04В 7/00 представляющее железобетонные панели соединенные между собой и шпренгельный нижний пояс, имеющие гибкие тяги соединенные с узлами панелей и V-образные распорки.

Недостатками технического решения являются значительная материалоемкость панелей, ограниченность применения при больших пролетах (выше 12 м).

Наиболее близким к заявленному изобретению является сталебетонное перекрытие состоящее из железобетонных ребристых плит, подкрепленное пространственным шпренгелем (см. кн. Металлические конструкции. Т.3, Специальные конструкции и сооружения, под ред. проф. В.В. Горева М., ВШ, 2005, с. 309, рис. 16, 17).

Недостатком данного технического решения являются наличие большого количества раскосных стержней и узловых элементов и как следствие значительная материалоемкость и трудоемкость изготовления.

Целью предлагаемого изобретения является увеличение несущей способности сталебетонной шпренгельной плиты, а также сталебетонного верхнего пояса, за счет максимального сцепления бетона со стальным настилом.

Поставленная цель изобретения достигается тем, что в сталебетонная плита, включающая стальной настил и монолитной бетон образующие верхний пояс из сталебетона и шпренгельную систему из V-образных распорок, образующих раскосную решетку, прикреплены к плите посредством дугообразных болтовых элементов в шахматном порядке, а расходящиеся концы V-образных распорок соединены с поясными стержнями посредством узловых элементов, что увеличивает несущую способность сталебетонной плиты при уменьшении материалоемкости составных элементов.

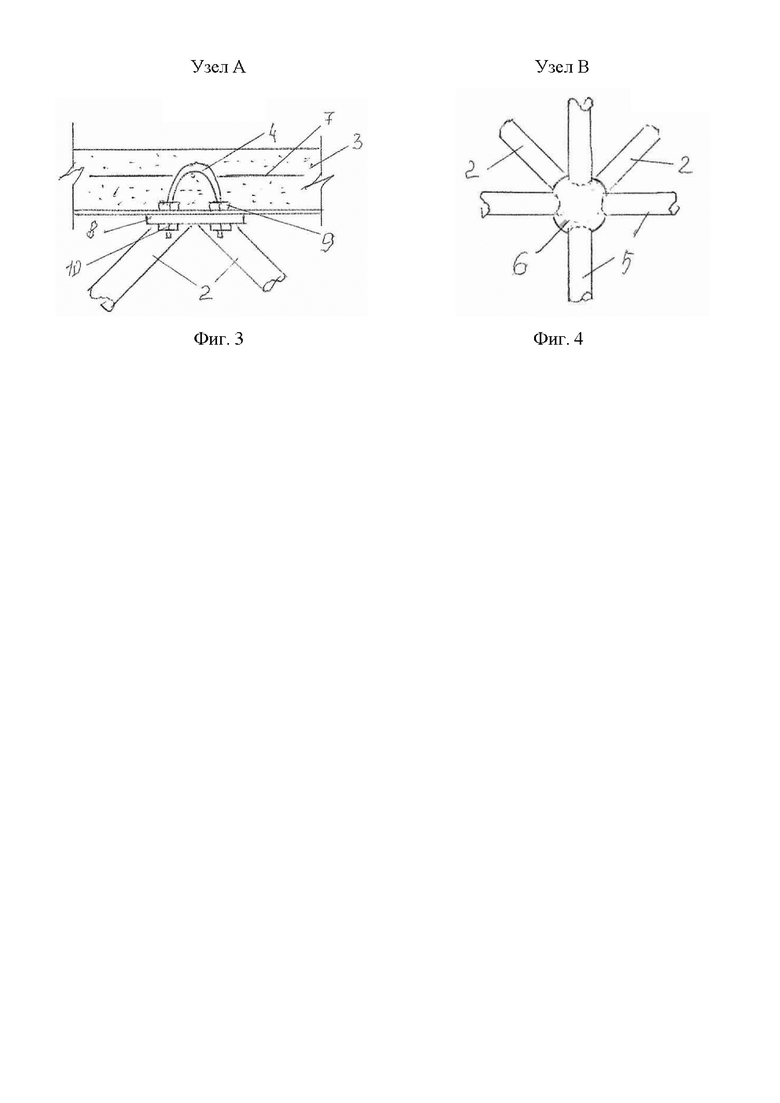

На фиг. 1 показан фрагмент сталебетонной плиты, на фиг. 2 - общий вид снизу, на фиг. 3 - узел сцепления с бетоном V-образных распорок с дугообразным болтовым элементом, на фиг. 4 - узел соединения поясных стержней с расходящимися концами V-образных распорок.

Сталебетонная плита включает стальной настил 1 (фиг. 1), «V» образные распорки 2, монолитную бетонную плиту 3, дугообразный болтовой элемент 4, стержни нижнего пояса 5, шаровой узловой элемент 6, арматурные стержни 7.

Стальной настил 1 становится элементом верхнего пояса плиты покрытия путем соединения V-образных распорок 2 через пластину 8 с настилом 1 путем их соединения посредством дугообразных болтовых элементов 4 снабженных контролирующим 9 и стягивающих гайками 10. Расходящие концы V-образных распорок 2 соединяются со стержнями нижнего пояса 5 посредством шаровых элементов 6.

Последовательность изготовления

1. Предварительно изготавливают «V» образные распорки 2 путем приварки к пластинам 8.

2. Прикрепляют на нижней поверхности настила 1 V-образные распорки 2 путем их прибалчивания с помощью дугообразных болтовых элементов 4 в шахматном порядке.

3. Соединяют расходящиеся концы V-образных распорок 2 со стержнями нижнего пояса 5 посредством узловых шаровых элементов 6 на сварке или на болтах.

4. Пропускают через дугообразные болтовые элементы 4 продольные и поперечные арматурные стержни 7 и скрепляют вязальной проволокой.

5. Заливают верхнюю поверхность настила 1 монолитным бетоном 3.

Благодаря расположению раскосного каркаса из V-образных элементов в шахматном порядке соединенных с нижним поясом создается разреженная пространственная система, что уменьшает материалоемкость, а их соединение с бетонной плитой через стальной настил посредством дугообразных болтовых элементов увеличивает жесткость и несущую способность сталебетонной плиты.

Изобретение относится к области строительства и может быть использовано в качестве несущей конструкции покрытий и перекрытий зданий и сооружений. Технический результат - повышение несущей способности сталебетонной плиты. В сталебетонной плите к стальному настилу прикреплены посредством дугообразных болтов V-образные распорные элементы в шахматном порядке. Расходящиеся концы распорок соединены посредством узловых элементов с горизонтальными поясными стержнями с образованием нижней поясной сетки, совместная работа которых увеличивает несущую способность бетонной плиты на изгиб. Наличие в теле бетонной плиты дугообразных болтовых элементов, соединенных с арматурной сеткой, увеличивает совместную работу бетонной плиты и стального листа на сдвиг. 2 з.п. ф-лы, 4 ил.

1. Плита покрытия, включающая верхний пояс в виде сталебетонной плиты, образованной стальным настилом и монолитной бетонной плитой, и нижний пояс в виде пространственного шпренгеля, имеющего поясные стержни и распорки, последние из которых прикреплены к плите, отличающаяся тем, что распорки выполнены V-образными с образованием раскосной решетки и прикреплены к нижней поверхности плиты посредством расположенных в бетонной плите в шахматном порядке дугообразных болтовых элементов, при этом расходящиеся концы V-образных распорок соединены посредством узлового элемента с поясными стержнями, расположенными во взаимно перпендикулярных направлениях.

2. Плита покрытия по п. 1, отличающаяся тем, что дугообразные болтовые элементы расположены в шахматном порядке с взаимно перпендикулярной ориентацией и через них пропущены в перпендикулярном направлении арматурные стержни.

3. Плита покрытия по п. 1, отличающаяся тем, что узловые элементы выполнены шаровыми и соединены с поясными стержнями на сварке или на болтах.
