ТРЕНИРОВОЧНЫЙ КОМПЛЕКС ПОДГОТОВКИ ВОЙСКОВОГО РАЗВЕДЧИКА ДЛЯ ВЫПОЛНЕНИЯ ДЕЙСТВИЙ В ОСОБЫХ УСЛОВИЯХ Российский патент 2025 года по МПК F41J11/00 G09B19/00

Предлагаемый тренировочный комплекс подготовки войскового разведчика для выполнения действий в особых условиях обстановки способен сформировать и развить необходимые навыки у обучающихся для выполнения разведывательных задач с максимальной эффективностью в кратчайшие сроки в Арктической зоне. Тренировочный комплекс предусматривает тренировку в преодолении специализированного ряда испытаний, представленных в виде элементов комплекса, отражающих географические и природно-климатические условия рассматриваемого региона, и может оборудоваться в пунктах постоянной дислокации, полигонах, центрах подготовки специалистов и др. как на открытых площадках, так и в специальных помещениях, создающих необходимые условия.

Стационарный тренировочный комплекс является дополнением к объектам учебно-материальной базы и предназначен для повышения эффективности военно-профессиональной разведывательной подготовки в Арктической зоне курсантов военных вузов, инструкторов арктической подготовки, военнослужащих срочной и контрактной службы арктических подразделений в интересах формирования и развития знаний, умений и навыков для выполнения учебных, учебно-боевых и боевых задач в условиях Арктической зоны, психологической готовности и устойчивости в обстановке с повышенным риском для жизни и здоровья, а также воспитания личностных и профессиональных качеств, развития мастерства обучающихся.

Технической проблемой обучения военнослужащих арктических подразделений является то, что природно-климатические условия, в которых дислоцируется учреждение (воинская часть), не всегда позволяют в полной мере качественно осуществлять их военно-профессиональную подготовку. Положительные температуры в весенне-летний период, отсутствие необходимых средств обучения оказывают значительное влияние на учебный процесс военнослужащих арктических подразделений. В связи с этим подготовка военнослужащих должна осуществляться с использованием предлагаемого тренировочного комплекса, который создает необходимые условия для обучения вне зависимости от внешних факторов (Фиг. 1).

Наиболее близкими техническими решениями могут являться: горно-спортивный тренировочный комплекс (RU, патент №215839, по заявке №2022118381, 2022.07.05) и спортивно-тренировочный комплекс «Тактический коридор» (RU, патент №2757945, по заявке №20201400914, 2020.12.11. Автор: Эпштейн М.М. Патентообладатели: Общероссийская общественная организация «Федерация профессионального рукопашного боя», Эпштейн М.М. (RU)).

Предлагаемые технические решения представлены в виде многофункциональных сборно-разборных конструкций с развитием у обучающихся определенных, каждые в своих сферах деятельности, навыков. Недостатками данных технических решений будут являться: отсутствие новизны элементов комплексов, так как представлены в сборе уже существующие средства, и упрощение условий выполнения некоторых упражнений, заменимых на имеющиеся современные технологичные узлы, и агрегаты комплексов снижают уровень психологической подготовленности обучающихся, что не совсем соответствует педагогическим требованиям.

Основой структуры тренажерного комплекса являются следующие продуманные и теоретически обоснованные элементы, расставленные в определенной последовательности (Фиг. 1):

1. Место для метания ножа (МСЛ) на точность;

2. Торосы;

3. Водная преграда;

4. Подземный переход;

5. Проволочное заграждение;

6. Против ветра;

7. Стойка РБ;

8. Сугроб;

9. Лабиринт;

10. Маятник;

11. Ход сообщения;

12. Кочки;

13. Канатоход.

В настоящее время аналогичные тренировочные комплексы и объекты учебно-материальной базы отсутствуют. Соответственно, при обучении военнослужащих не применяются. Между тем их разработка и применение в учебном процессе будут способствовать повышению качества подготовки военнослужащих арктических подразделений.

Используя на учебных занятиях предлагаемый тренировочный комплекс, имитирующий географические и природно-климатические условия Арктики, обучающиеся развивают в себе качества, необходимые для будущей профессии, способности для эффективного выполнения разведывательных задач в указанном регионе, такие как: наблюдательность, творческое мышление, пространственное воображение, зрительную и слуховую память, неустойчивого равновесия, умение быстро принимать решения в сложных ситуациях с учетом минимального времени, самообладание, стойкость и смелость.

Краткое описание чертежей

Элементы тренировочного комплекса могут быть выполнены следующим образом:

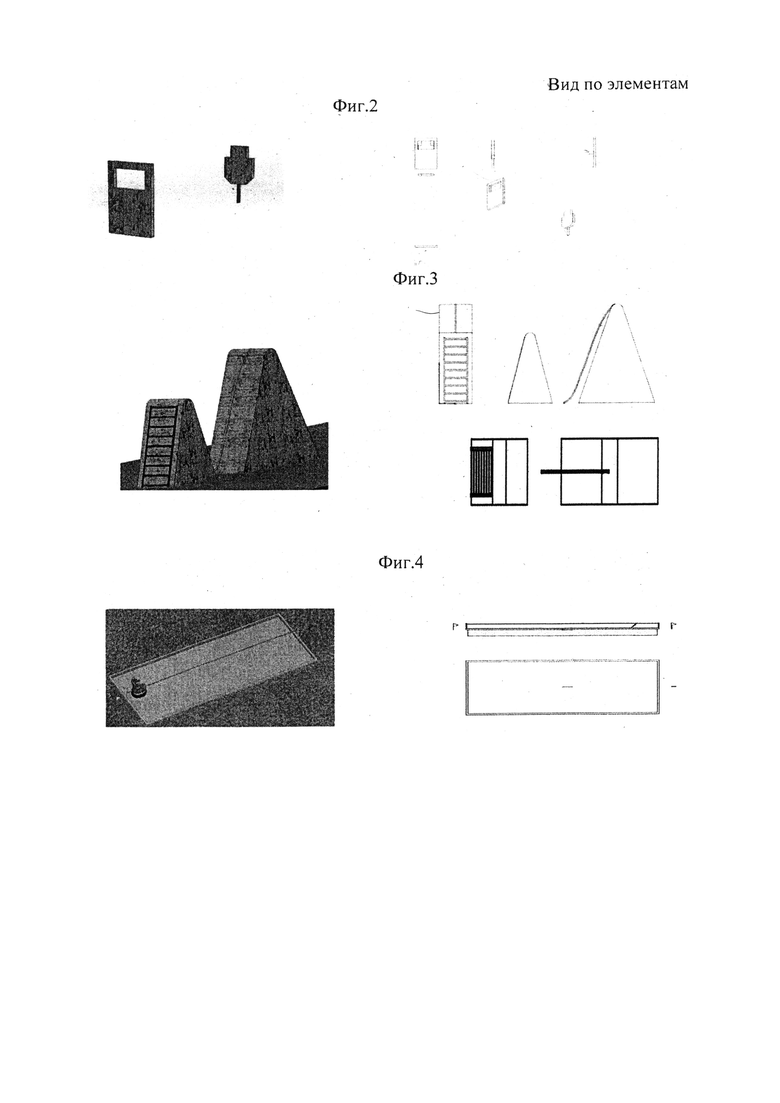

Фиг. 2: элемент представлен в виде двух частей: деревянной двери с оконным проемом, твердо зафиксированной в поверхность земли, изготовленной из досок, сбитых между собой, и деревянной мишени для метания холодного оружия, изготовленной из деревянного бруса, имеющего минимальный размер 100*100 мм, сбитого между собой строительными скобами или стянутым проволокой на деревянной подставки, твердо зафиксированной в землю;

Фиг. 3: элемент представлен в виде двух деревянных каркасов, твердо зафиксированных на поверхности земли, изготовленных из досок с минимальным размером 50*150 мм сбитых между собой по периметру деревянным брусом с фиксацией на металлические уголки. На первом каркасе дополнительно устанавливается деревянная лестница фронтом к движению обучающегося, выполненная из деревянного бруса, пропорционально размерам объекта, а на втором, аналогично, устанавливается канатная веревка средних размеров, верхний край которой твердо фиксируется точно в середине верхней части каркаса;

Фиг. 4: элемент выполнен в виде бассейна, который изготавливается путем углубления в землю, размещения любого водонепроницаемого материала, с фиксацией его по периметру на деревянный или металлический прямоугольный каркас любого типа и натяжением канатной веревки средних размеров вдоль, строго посередине бассейна на твердо зафиксированные металлические колы на высоте не более 300 мм, обеспечивающие натяжение веревки;

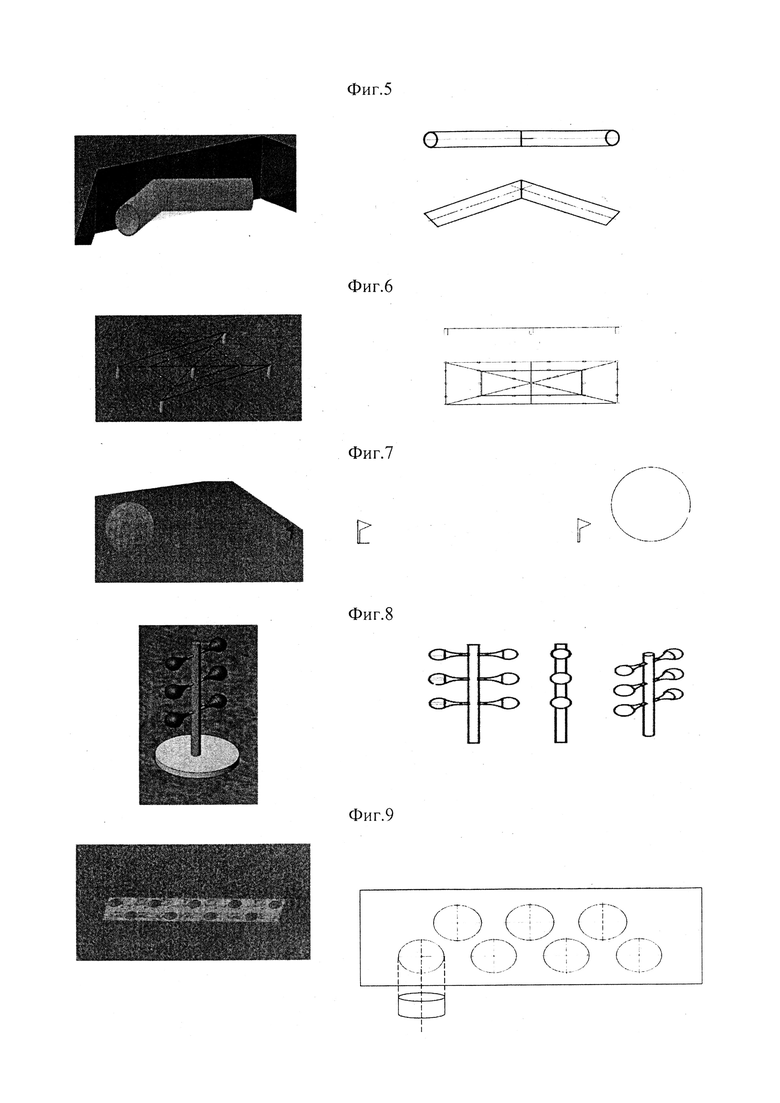

Фиг. 5: элемент представлен в виде хода сообщения, выполненного в виде изогнутой металлической трубы, закопанной под поверхность земли, на концах которой, вплотную у ее торцам оборудуются деревянные каркасы из досок с минимальным размером 50*150 мм, сбитых между собой по периметру деревянным брусом с фиксацией на металлические уголки для входа и выхода обучающегося;

Фиг. 6: элемент выполнен из колючей проволоки, жестко натянутой и зафиксированной гвоздями или строительными скобами на деревянные колы, выполненные из бруса с минимальным размером 50*50 мм, твердо вбитыми или забетонированными в поверхность земли;

Фиг. 7: элемент представлен в виде деревянного шарообразного каркаса, выполненный из досок с минимальным размером 50*150 мм, сбитых между собой по периметру деревянным брусом с фиксацией на металлические уголки;

Фиг. 8: элемент представлен в виде стойки с боксерскими грушами, выполненный из металлической трубы с минимальным размером 100 мм, твердо зафиксированной на поверхности земли, вдоль которой приварены кронштейны, в заранее подготовленные отверстия на стойке, выполненные из металлической трубы с минимальным размером 30 мм, хомутами на которых посажены кожаные чехлы, набитые ворсом;

Фиг. 9: элемент выполнен из твердо зафиксированного на поверхности земли, с заранее подготовленными углублениями, деревянного каркаса, изготовленного из досок с минимальным размером 50*150 мм, сбитых между собой поперек и по периметру деревянным брусом, в котором изготавливаются отверстия для установки железных или пластмассовых цилиндров, притороченные к деревянному каркасу;

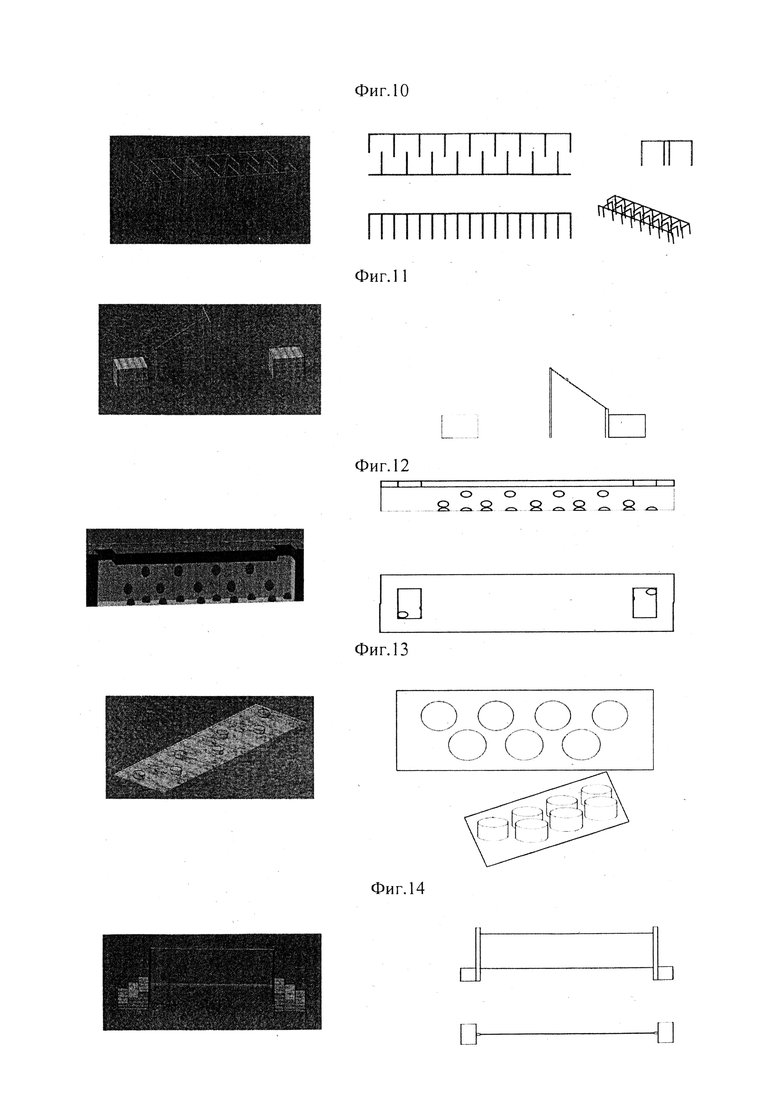

Фиг. 10: элемент представлен в виде лабиринта, твердо зафиксированные в земную поверхность, выполненного из двух геометрических фигур, где основами частями являются две бортовые перекладины, к которым привариваются Г-образные дуги. Конструктивно элемент состоит из металлических труб с минимальным размером 50 мм;

Фиг. 11: элемент выполнен в виде металлической рамки, твердо зафиксированной к поверхности земли, стойки которой изготавливаются из железных труб с минимальным размером 100 мм, сваренные между собой перекладиной с минимальным размером 50 мм, к которой крепится канатная веревка средних размеров и фиксируется на вбитый в землю деревянный кол на высоте 1000 мм. Перед и после элемента размещаются деревянные ящики, выполненные из досок с минимальным размером 50*150 мм, сбитых между собой поперек деревянным брусом с фиксацией на металлические уголки;

Фиг. 12: элемент представлен в виде подземного хода сообщения, полость которого заливается бетоном, в стены и пол которого фиксируются полусферы диаметром не более 300 мм, выполненные из дерева или упругого материала, расстояние между ближайшими не менее 1000 мм. К торцам хода фиксируются деревянные каркасы из досок с минимальным размером 50*150 мм, сбитых между собой по периметру деревянным брусом с фиксацией на металлические уголки для входа и выхода обучающегося. На пол хода сообщения насыпается песок с таким расчетом, чтобы полностью не перекрыть полусферы;

Фиг. 13: элемент выполнен из твердо зафиксированного на поверхности земли деревянного каркаса, изготовленного из досок с минимальным размером 50*150 мм, сбитых между собой поперек и по периметру деревянным брусом, с размещенными в шахматном порядке полыми деревянными цилиндрами, установленные на гвозди или металлические уголки;

Фиг. 14: элемент представлен в виде двух одинаковых, твердо зафиксированных в поверхность земли, размещенных напротив друг друга стоек, выполненных из железных труб с минимальным размером 100 мм, с наваренными четырьмя болтами, на которые с помощью карабинов крепятся два троса с минимальным сечением 10 мм. Вплотную к стойкам устанавливается два деревянных каркаса в виде лестницы, выполненные из досок с минимальным размером 50*150 мм, сбитых между собой по периметру деревянным брусом с фиксацией на металлические уголки.

Тренировка на тренировочном комплексе для подготовки войскового разведчика в ходе действий в Арктической зоне может осуществляться на заранее спланированном двухчасовом академическом занятии (90 мин) с пропускной способностью 10 (8 - в зимнее время) человек/час. Преодоление элементов комплекса предусматривается без гладкого бега, только по маршруту прохождения испытаний общей протяженностью 200-250 метров. Общее количество препятствий - 13 шт. Средства имитации и ТСВР по решению руководителя.

Форма одежды и снаряжение:

- полевая, по сезону:

- жилет разгрузочный:

- противогаз:

- оружие по штату;

- снегоступы;

* - очки тактические (затемненные).

* - по указанию руководителя занятия.

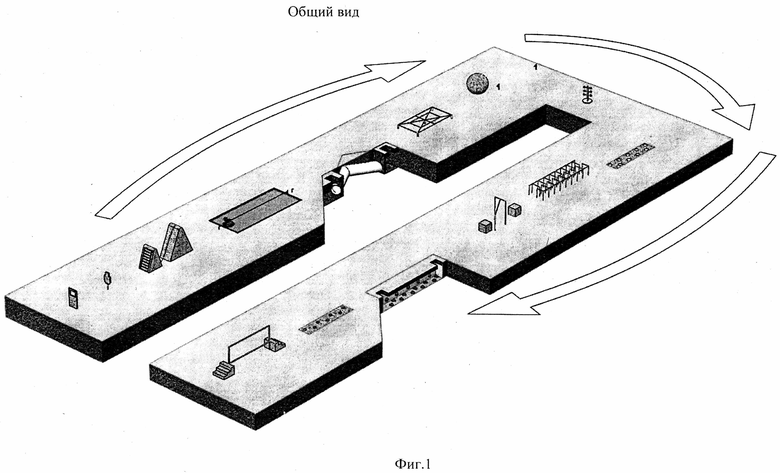

Особенности подготовки на тренажерном комплексе (Фиг. 1):

1. Между элементами (6) и (7) обучающийся ведет огонь холостыми б/п по условному противнику, где положение для стрельбы выбирает своим решением.

2. Между элементами (6), (7), (8) и (9) можно использовать дополнительное переносное оборудование, чем имитируются: огонь из СО, взрывы и движение ВВТ, стоны раненого - соответственно.

3. В районе (не дальше 3 м) элементов (10) и (13) можно использовать горение напалма (автомобильной шины).

4. После элементов (8) и (12) можно поставить задачу обучающемуся на выполнение упражнения по потере равновесия путем активного вращения вокруг своей оси в любую из сторон.

5. Преодоление препятствий боевыми двойками (группами) осуществляется на фоне заранее доведенной тактической обстановки, при необходимости с включением дополнительной нагрузки.

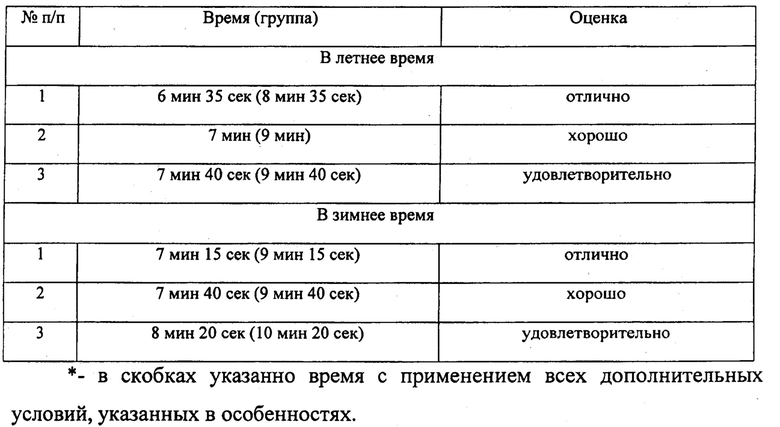

6. Все нормативы должны быть выполнены не ниже чем на оценку «хорошо». Если норматив выполняется на оценку «удовлетворительно» насчитывается штраф - 5 сек (за каждый). В случае выполнения обучающимся норматива на оценку «неудовлетворительно», военнослужащий снимается с прохождения испытания с оценкой «неудовлетворительно».

7. За обход, срыв с элемента, его обход (хотя бы одного) военнослужащий снимается с преодоление испытания с оценкой «неудовлетворительно».

8. За нарушение требований безопасности военнослужащий снимается с прохождения испытания с оценкой «неудовлетворительно».

9. Производство тренировочного комплекса рекомендуется осуществлять в два направления: на «правую» и на «левую» стороны.

10. Для организации и проведения занятия на тренировочном комплексе рекомендуется привлечь 1 военнослужащего для оказания организаторской помощи.

Оценочные показатели:

Требования безопасности:

1. Передвижение с неправильно подогнанными и незафиксированными снегоступами.

2. Применение неисправного противогаза.

3. Спуск со второго тороса спиной к нему.

4. Подпирать шар с обратной стороны.

5. Готовить оружие к боевому применению вне участка его использования.

6. На элементе (9) отпускать веревку, не убедившись в устойчивости на конечной опоре.

7. Преодолевать элемент (13) без горного оборудования.

8. Эксплуатировать неисправные части элементов тренировочного комплекса.

* Перед началом проведения занятия убедиться в готовности тренировочного комплекса к применению.

Предлагаемое изобретение «Тренировочный комплекс подготовки войскового разведчика для выполнения действий в особых условиях» позволит любой категории обучающихся достичь необходимого уровня развития требуемых навыков и умений для выполнения разведывательных задач любой сложности в условиях Арктики независимо от времени года и погодных условий региона.

Элементы тренажерного комплекса (Фиг. 1):

1. Метание ножа (МСЛ) на точность: предназначено для тренировки в действии с холодным оружием с неудобного положения на малые расстояния. Упражнение выполняется с исходного положения в экипировке, указанной в условиях выполнения задачи. Обучающийся в указанной точке производит выбор холодного оружия для метания и выкладывает его на подставку, и докладывает о готовности. Метание производится с места в окно или из-за мишени, дальность до которой 5 метров. Обязательно необходимо метнуть 3 раза. Засчитывается два попадания. В случае промаха засчитывается штраф - 5 секунд за каждую попытку, который прибавляется к общему результату. После метания военнослужащий начинает движение. По дополнительным указаниям руководителя (преподавателя, командира подразделения, инструктора) обучающийся выполняет Н-РХБ3-1 или надевает заранее подготовленные затемненные тактические очки. Вышеуказанная нагрузка после преодоления третьего элемента. Расстояние до следующего элемента не более 10 м. Тактические очки рекомендуются на всем продолжении преодоления полосы препятствий.

2. Торосы: предназначены для формирования и развития навыков в преодолении естественных препятствий, ледяных расщелин и снежных завалов подручными средствами, а также способности их применения по назначению. Преодоление элемента производится в очередном порядке, положение оружия: первый - «По боевому», второй - «За спину». Расстояние до следующего элемента не более 15 м.

3. Водная преграда: предназначена для формирования и развития навыка в преодолении водной преграды, причем в любое время года имеющимися при себе средствами перемещения. Средства для переправы находятся возле препятствия (по 2-3 пары/шт.). Расстояние до следующего элемента не более 10 м.

4. Подземный переход: предназначен для формирования и развития навыка в ускоренном перемещении в закрытом ограниченном пространстве при отсутствии освещения, максимально скрытно. В летний период может заполняться водой на уровень 15-20 см. Расстояние до следующего элемента не более 10 м.

5. Проволочное заграждение: предназначено для формирования и развития навыка передвижения на поле боя в условиях ведения огня противника. Предусматривает выполнение норматива Н-Т-11. Положение оружия по выбору обучающегося. После преодоления препятствия снимает снегоступы, приторачивает к снаряжению и следует с ними. Расстояния до следующего элемента не более 10 м. * Производство элемента может производиться с занижение центральной части на 10-15 см (1 м*1 м).

6. Против ветра: предназначен для формирования и развития способности обучающегося правильному движению на открытой местности при сильном фронтальном ветре, а также повышения силы и выносливости. Коридор обозначается флажками. Расстояние до следующего элемента не более 10 м (слева или справа от препятствия на расстоянии 3-5 м устанавливается грудные фигуры (мишень №6).

7. Стойка РБ: предназначена для отработки (постановки) ударов руками и ногами различных видов. Комбинация и вид (способ) удара выбирается по выбору обучающегося с таким расчетом, чтобы соответствовало формуле: нога-рука-нога. Расстояние до следующего элемента не более 15 м. В случае отсутствия удара по одному из щитов на обучающегося налагается штраф - 5 сек.

8. Сугроб: предназначен для формирования и развития способности обучающегося движению по заснеженным участкам местности, а также к привыканию в перемещении по неоднородному участку местности на поле боя. Оружие обучающийся держит «По-боевому». В случае пропуска (отступа) одной лунки на военнослужащего налагается штраф в количестве 5 сек (за каждую). Расстояние до следующего элемента не более 10 м.

9. Лабиринт: предназначен для развития ловкости у обучающегося, а также ускоренному передвижению по сложно проходимому участку местности. После преодоления элемента обучающийся выполняет Н-Мед-1. Расстояние до следующего элемента не более 10 м.

* Элемент может быть размещен на возвышенности - до 15 градусов.

10. Маятник: предназначен для развития координации действий в воздушном пространстве с использованием веревки, укрепления ловкости в преодолении элемента, повышения силы военнослужащего, а также устранения фобии в боязни высоты. В случае высокой физической подготовленности обучающегося элемент может преодолеваться без использования веревки. Расстояние до следующего элемента не более 10 м.

11. Ход сообщения: предназначен для формирования способности у обучающегося способности затрудненному перемещению в труднопроходимом ограниченном пространстве в короткие промежутки времени, где конструктивной особенностью препятствия является создание максимального дискомфорта военнослужащему. Расстояние до следующего элемента не более 10 м.

* Ширина хода в зависимости усложненности и количества нагрузки конструкции препятствия.

12. Кочки: предназначены для совершенствования ловкости обучающегося и формирования способности движению по лесисто-болотистой местности, характерной для арктического региона в летний период времени. В случае пропуска (отступа) одной кочки на военнослужащего налагается штраф в количестве 5 сек (за каждую). Расстояние до следующего элемента не более 10 м.

13. Канатоход: предназначен для формирования способности в обращении с горным оборудованием (страховка), а также силы и ловкости обучающегося. Завершение прохождение полосы арктического разведчика заканчивается докладом военнослужащего «К бою готов» (Н-ОгнП-1), заняв при этом положение для стрельбы с колена в 2-3 метром после последнего элемента. * Горное оборудование находится на подставке возле элемента.

Тренировочный комплекс подготовки войскового разведчика содержит размещенные в определенной последовательности и на определенном расстоянии друг от друга сборные элементы, выполненные определенным образом и включающие: место для метания ножа на точность, торосы, водную преграду, подземный переход, проволочное заграждение, элемент «против ветра», стойку с боксерскими грушами, сугроб, лабиринт, маятник, подземный ход сообщения, кочки, канатоход. Обеспечивается повышение эффективности подготовки войскового разведчика для выполнения действий в Арктической зоне. 14 ил.

Тренировочный комплекс подготовки войскового разведчика для выполнения действий в Арктической зоне содержит следующие сборные элементы, размещенные в определенной последовательности и на определенном расстоянии друг от друга:

место для метания ножа на точность, состоящее из зафиксированных в землю дверного проема и деревянной мишени для метания холодного оружия;

торосы, выполненные из двух деревянных каркасов с деревянной лестницей, закрепленной на одном из них, и канатной веревкой на другом;

водную преграду, выполненную в виде бассейна с закрепленной над ним канатной веревкой;

подземный переход, представляющий собой ход сообщения в виде устанавливаемой под землей изогнутой трубы, на торцах которой установлены выполненные из бруса входы и выходы;

проволочное заграждение, выполненное в виде колючей проволоки, устанавливаемой на закрепленные в земле деревянные колья;

элемент «против ветра» в виде деревянного шарообразного каркаса, выполненного из досок и бруса;

стойку с боксерскими грушами;

сугроб из железных или пластмассовых цилиндров, устанавливаемых в каркасе из дерева;

лабиринт, выполненный из металлических труб в виде геометрических фигур, зафиксированный в землю;

маятник, представляющий собой металлическую рамку, стойки которой выполнены из железных труб, к которым приварена перекладина с закрепленной к ней канатной веревкой, а перед и после нее размещены деревянные ящики;

подземный ход сообщения, полость которого заливается бетоном, а в стены и пол которой фиксируются полусферы, выполненные из дерева или упругого материала, при этом к торцам хода фиксируются деревянные каркасы из досок, сбитых между собой по периметру деревянным брусом с фиксацией на металлические уголки для входа и выхода обучающегося;

кочки, выполненные из деревянного каркаса, закрепленного на поверхности земли и изготовленного из досок, сбитых между собой поперек и по периметру деревянным брусом, с размещенными в шахматном порядке полыми деревянными цилиндрами, установленные на гвозди или металлические уголки;

канатоход, выполненный из двух одинаковых твердо зафиксированных в поверхность земли и размещенных напротив друг друга стоек из железных труб с наваренными четырьмя болтами, на которые с помощью карабинов крепятся два, а вплотную к стойкам устанавливаются два деревянных каркаса в виде лестницы, выполненные из досок, сбитых между собой по периметру деревянным брусом с фиксацией на металлические уголки.
