ЭКСПОЗИЦИОННО-ВЫСТАВОЧНАЯ ВИТРИНА С ИНДИВИДУАЛЬНОЙ СИСТЕМОЙ ГАЗОВОГО ТУШЕНИЯ Российский патент 2025 года по МПК A62C3/00 A62C35/02 A62C35/58 A47F3/00

Область техники, к которой относится изобретение

Изобретение относится к экспозиционно-выставочным витринам и может быть применено в экспозиционно-выставочных залах музеев, галерей, библиотек и иных пространствах.

Изобретение предполагает экспонирование музейных предметов и в свою очередь имеет возможность обеспечить и не нарушить, при возникновении пожара, сохранность в полном объеме. На сегодняшний день, восстановление фондов после возникновения пожара требует значительное количество времени и затрат, а часто музейные предметы не подлежат восстановлению, что приводит к утрате ценных материалов навсегда.

Уровень техники

Из уровня техники известны различные варианты торгово-выставочных витрин, содержащих, например, вертикальные стойки, полки для товаров, коробчатое основание, на котором закреплены вертикальные стойки, панелеобразную крышку (см. RU 64876 U1, опуб. 27.07.2007). К недостаткам таких витрин следует отнести отсутствие какой-либо системы пожаротушения, позволяющей сохранить выставленные изделия.

Также из уровня техники известна автоматическая установка газового пожаротушения, содержащая датчик обнаружения пожара, блок управления, емкость с огнетушащим веществом, электроуправляемый клапан, распределительную сеть и выпускной насадок (см. RU 2108828 C1, опуб. 20.04.1998). При этом емкость с огнетушащим веществом соединена через электроуправляемый клапан с распределительной сетью и выпускным насадком, а блок управления соединен с датчиками обнаружения пожара и электроуправляемым клапаном. Известная установка может быть применена в том числе для тушения экспонатов в помещениях музеев. Недостатком данной установки является ее недостаточная эффективность для тушения экспонатов, расположенных внутри экспозиционно-выставочных витрин.

Технической задачей изобретения является преодоление недостатков существующего уровня техники.

При решении технической задачи изобретением достигается технический результат, заключающийся в расширении арсенала экспозиционно-выставочных витрин, оборудованных индивидуальной системой газового тушения.

Раскрытие сущности изобретения

Изобретение представляет собой экспозиционно-выставочную витрину с индивидуальной системой газового тушения, состоящую из остекленного каркаса с полками, верхнего светового короба, цоколя, при этом, согласно изобретению, система газового тушения представляет собой баллон с газообразным огнетушащим веществом под давлением и соединенную с баллоном систему полимерных трубок, при этом баллон расположен в цоколе витрины, а трубки проходят на всю высоту витрины.

При этом баллон может быть дополнительно снабжен шаровым краном и манометром.

При этом каркас может быть изготовлен на основе металлокаркаса из трубы прямоугольного сечения 40×20 мм и 60×30 мм, остекление - триплекс толщиной не менее 8 мм.

При этом витрина может быть выполнена в виде островной витрины - вертикальное остекление с четырех сторон, или в виде пристенной витрины, у которой задняя стенка задрапирована текстилем или выкрашена в требуемый цвет.

При этом открывание витрины может осуществляться с помощью распашной дверки, петли визуально скрыты, а полки имеют плавную регулировку по всей высоте витрины.

Краткое описание сопроводительных фигур

Сущность изобретения может быть дополнительно пояснена неограничивающими примерами, отраженными на сопроводительных фигурах 1-4, где:

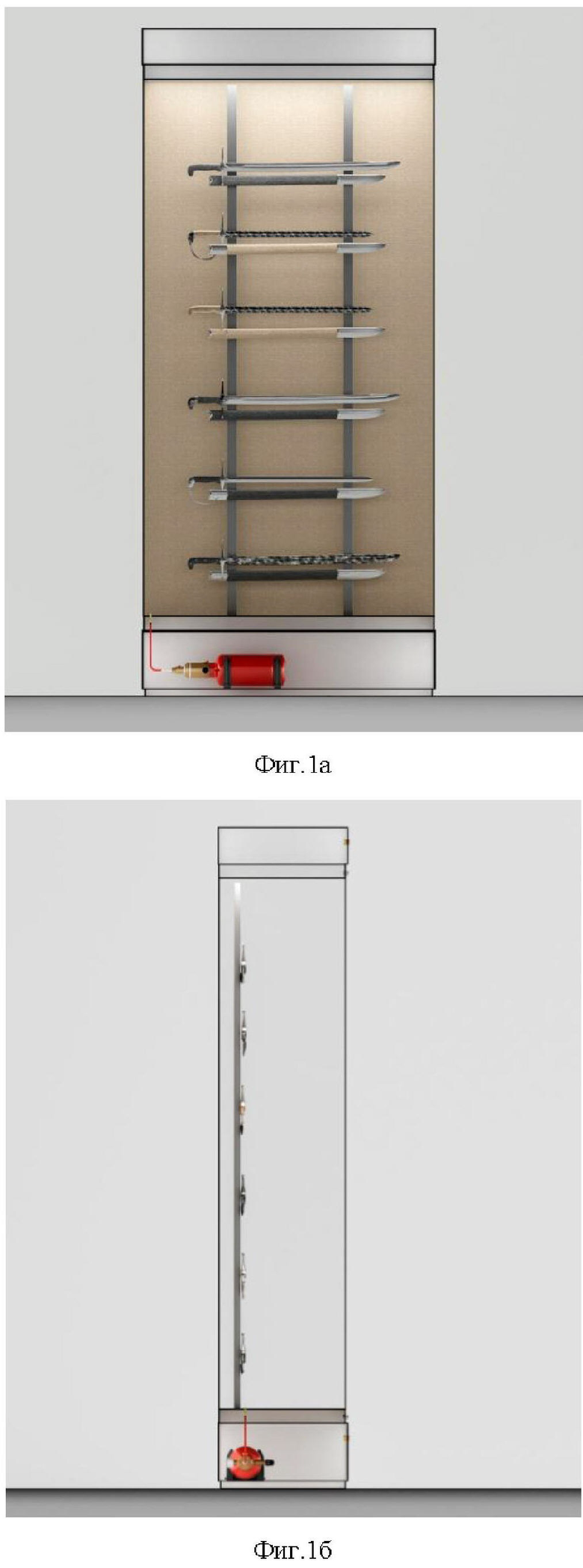

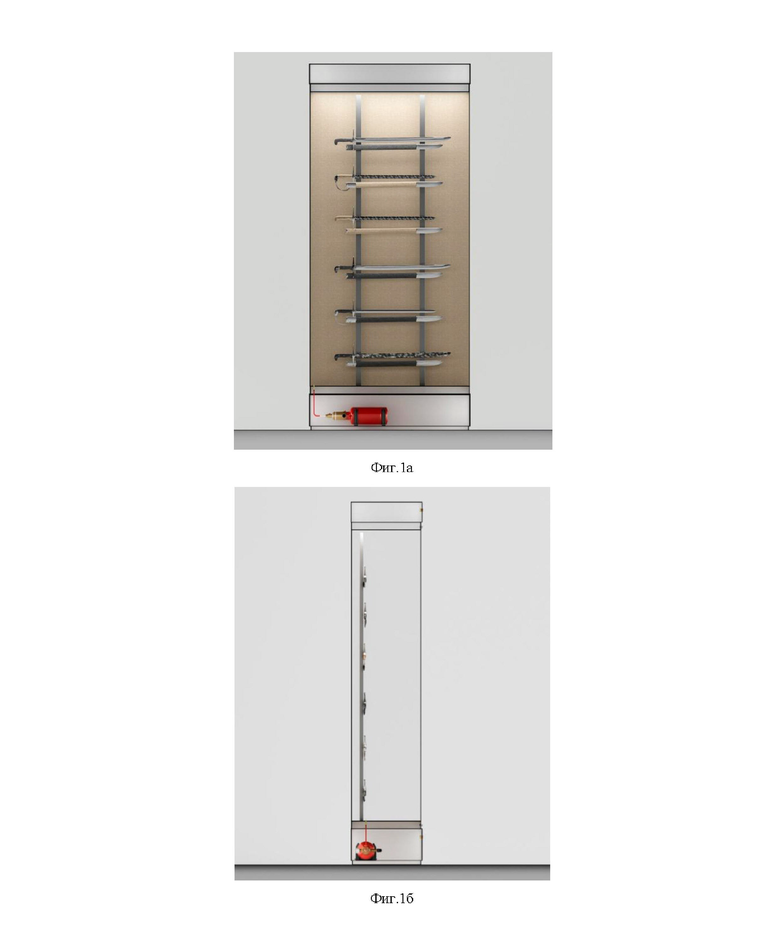

фиг.1а - схематичное изображение вида спереди витрины с индивидуальной системой газового тушения выставочных образцов;

фиг.1б - то же, вид сбоку;

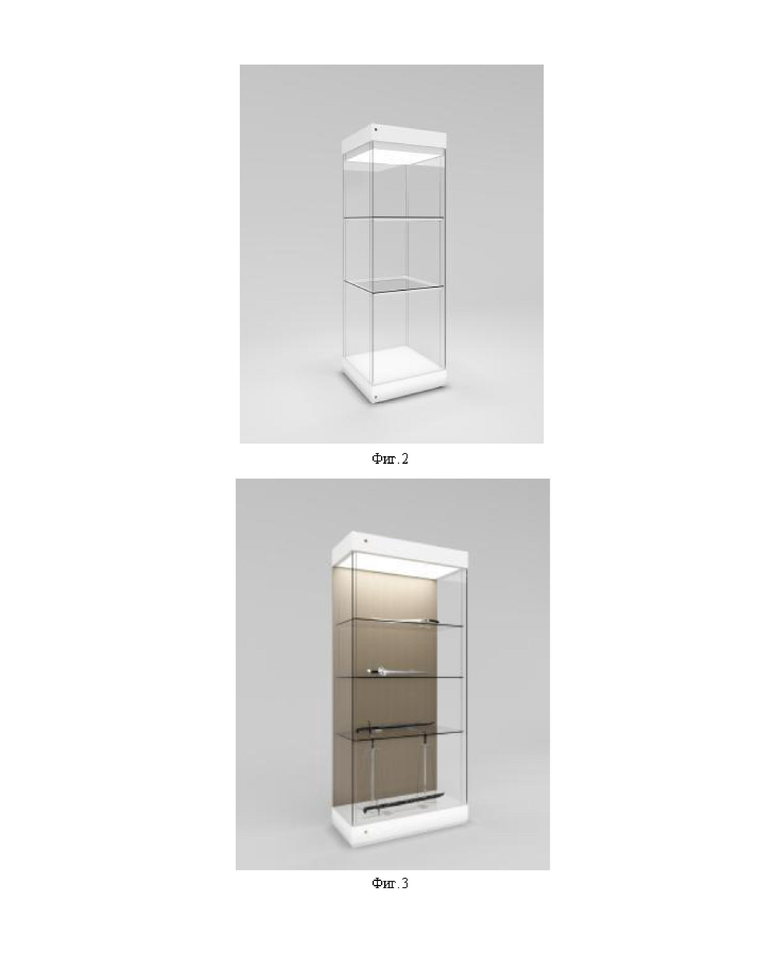

фиг.2 - схематичное изображение первого варианта островной витрины;

фиг.3 - схематичное изображение пристенной витрины;

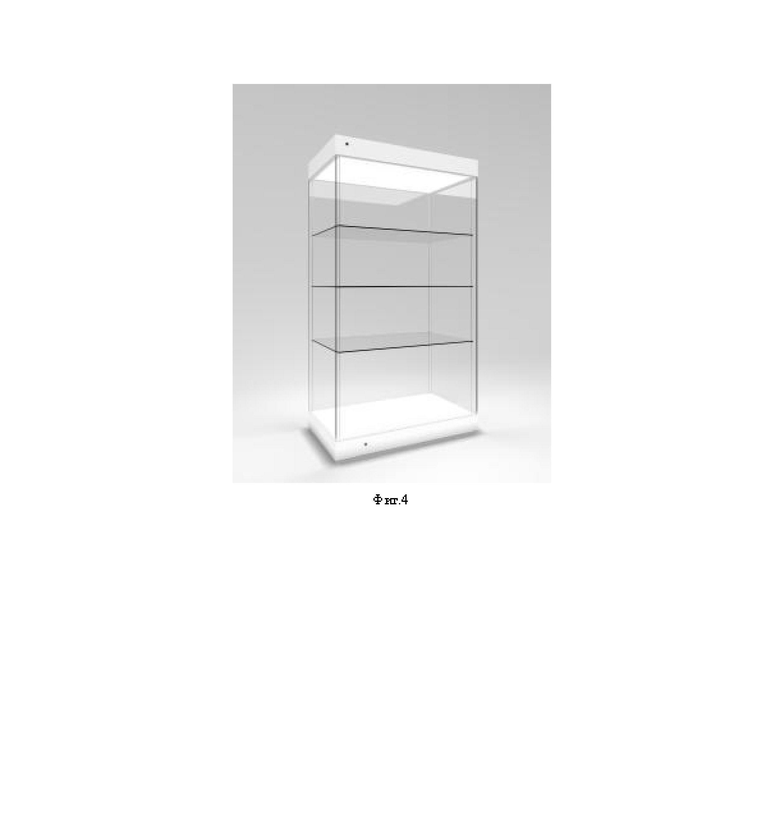

фиг.4 - схематичное изображение второго варианта островной витрины.

Осуществление изобретения

Изобретение представляет собой экспозиционно-выставочную витрину с индивидуальной системой газового тушения, состоящую из остекленного каркаса с полками, верхнего светового короба и цоколя. Система газового тушения представляет собой баллон с газообразным огнетушащим веществом под давлением и соединенную с баллоном систему полимерных трубок. При этом баллон расположен в цоколе витрины, а трубки проходят на всю высоту витрины.

Баллон дополнительно снабжен шаровым краном и манометром.

Каркас изготовлен на основе металлокаркаса из трубы прямоугольного сечения 40×20 мм и 60×30 мм, остекление - триплекс толщиной не менее 8 мм.

Витрина может быть выполнена в виде островной витрины - вертикальное остекление с четырех сторон, или в виде пристенной витрины, у которой задняя стенка задрапирована текстилем или выкрашена в требуемый цвет.

Открывание витрины осуществляется с помощью распашной дверки, петли визуально скрыты, а полки имеют плавную регулировку по всей высоте витрины.

Техническое решение, например, представляет собой оборудование с применением огнетушащего вещества ГОТВ Новек 1230 (КК-5-1-12), находящегося под давлением газа-вытеснителя (Азот).

Давление газа-вытеснителя контролируется по манометру, установленному на запорно-пусковом устройстве модуля. Заправка и регулировка, контроль давления, заполнения ГОТВ и доведение норм по давлению производится в производственных условиях (не на объекте использования системы). Осмотр и контроль - путем визуализации открытым способом.

К модульному элементу (баллону), входящему в изобретение, с помощью соединения подключается полимерная трубка, которая выполняет функцию теплового датчика и осуществляет выпуск огнетушащего вещества в центр вспыхивания огня, либо для активации модуля и выпуска ГОТВ в защищаемый объем через насадок при повышении температурного порога.

Существует несколько типов полимерной трубки, в зависимости от температуры эксплуатации срабатывания.

Это обычная полимерная трубка с фитинговыми соединениями, материал изготовления полиимид или полиэстер. Температура срабатывания от 110°С до 170°С. Диаметр трубки 6/4 мм.

Принцип работы. ГОТВ находится в баллоне и системе трубоподачи под давлением. В случае возникновения очага возгорания, в данных местах происходит истончение и расплавление вертикального трубо-магистрального провода, посредством чего под большим давлением происходит выброс ГОТВ, а далее моментальное тушение и локализация возгорания.

Примеры реализации изобретения.

На фиг. 1а, б схематично показано расположение основных элементов системы и их взаимосвязь.

Трубка представляет собой обычную полимерную трубку с фитинговыми соединениями, материал изготовления полиимид или полиэстер. Температура срабатывания от 110°С до 170°С. Диаметр трубки 6/4 мм.

В дежурном режиме работы огнетушащий модуль заполнен ГОТВ, закреплен в цоколе витрины на ложементе. К модулю подключена термотрубка, кран на ЗПУ находится в открытом положении. Реле давления соединено с приемо-контрольным прибором.

При превышении давления в модуле выше давления срабатывания мембранного предохранительного устройства (МПУ) происходит разрушение мембраны и выпуск газа-вытеснителя через отверстия в МПУ. При снижении давления газа-вытеснителя в модуле ниже допустимого значения, реле давления (при наличии) выдаетсигнал о падении давления в модуле - переключаются контакты реле.

В результате возникновения очага возгорания или нагрева термотрубки до температуры срабатывания происходит расплавление термотрубки с образованием отверстия. При этом ГОТВ выходит из образовавшегося отверстия непосредственно в очаг возгорания.

Модульный элемент (первый вариант исполнения) - фиг. 2.

1. Модульный элемент, входящий в структуру «Экспозиционно-выставочной витрины с индивидуальной системой газового тушения выставочных предметов», размещается внутри цоколя витрины путем фиксации двух креплений натяжителей. Шаровой кран и маномер для контроля газа-вытеснителя в модуле.

2. Каркас витрины изготовлен на основе металлокаркасса из трубы прямоугольного сечения 40х20 мм и 60х30 мм. Остекление - триплекс толщиной не менее 8 мм, все видимые кромки полированы. Конструктив витрины - островная (вертикальное остекление с 4-х сторон). Открывание витрины осуществляется с помощью одной распашной дверки. Петли визуально скрыты. Полки витрины имеют плавную регулировку по всей высоте витрины. Алюминиевый профиль имеет прямоугольное сечение размером не менее 100х20 мм, количество камер - не менее 2-х, толщина стенки - не менее 1,5 мм. Стекло вклеено в профиль с помощью химически нейтрального герметика. 4 (четыре) подпятника для регулировки высоты и компенсации неровностей пола от 0 до 25 мм. Верхняя конструкция - световой короб - светодиод со световым потоком не менее 2700 Лм. Подводка электричества осуществляется сверху.

3. Вертикальная система подачи огнетушащего вещества обеспечивает надежное и постоянное под давлением находящееся газообразное вещество по всей вертикали выставочной витрины, а в случае возгорания, обеспечивает точечную локализацию очага возгорания.

Модульный элемент (второй вариант исполнения) - фиг. 3.

1. Модульный элемент, входящий в структуру «Экспозиционно-выставочной витрины с индивидуальной системой газового тушения выставочных предметов», размещается внутри цоколя витрины путем фиксации двух креплений натяжителей. Шаровой кран и маномер для контроля газа-вытеснителя в модуле.

2. Каркас витрины изготовлен на основе металлокаркасса из трубы прямоугольного сечения 40×20 мм и 60×30 мм. Остекление - триплекс толщиной не менее 8 мм, все видимые кромки полированы. Конструктив витрины - пристенная. Задник витрины задрапирован текстилем или выкрашен в цвет по желанию заказчика согласно каталога RAL. Открывание витрины осуществляется с помощью одной распашной дверки. Петли визуально скрыты. Полки витрины имеют плавную регулировку по всей высоте витрины. Алюминиевый профиль имеет прямоугольное сечение размером не менее 100х20 мм, количество камер - не менее 2-х, толщина стенки - не менее 1,5 мм. Стекло вклеено в профиль с помощью химически нейтрального герметика. 4 (четыре) подпятника для регулировки высоты и компенсации неровностей пола от 0 до 25 мм. Верхняя конструкция - световой короб - светодиод со световым потоком не менее 2700 Лм. Подводка электричества осуществляется сверху.

3. Вертикальная система подачи огнетушащего вещества обеспечивает надежное и постоянное под давлением находящееся газообразное вещество по всей вертикали выставочной витрины, а в случае возгорания, обеспечивает точечную локализацию очага возгорания.

Модульный элемент (третий вариант исполнения) - фиг.4.

1. Модульный элемент, входящий в структуру «Экспозиционно-выставочной витрины с индивидуальной системой газового тушения выставочных предметов», размещается внутри цоколя витрины путем фиксации двух креплений натяжителей. Шаровой кран и маномер для контроля газа-вытеснителя в модуле.

2. Каркас витрины изготовлен на основе металлокаркасса из трубы прямоугольного сечения 40×20 мм и 60×30 мм. Остекление - триплекс толщиной не менее 8 мм, все видимые кромки полированы. Конструктив витрины - островная (вертикальное остекление с 4-х сторон). Открывание витрины осуществляется с помощью распашной дверки. Петли визуально скрыты. Полки витрины имеют плавную регулировку по всей высоте витрины. Алюминиевый профиль имеет прямоугольное сечение размером не менее 100×20 мм, количество камер - не менее 2-х, толщина стенки - не менее 1,5 мм. Стекло вклеено в профиль с помощью химически нейтрального герметика. 4 (четыре) подпятника для регулировки высоты и компенсации неровностей пола от 0 до 25 мм. Верхняя конструкция - световой короб - светодиод со световым потоком не менее 2700 Лм. Подводка электричества осуществляется сверху.

3. Вертикальная система подачи огнетушащего вещества обеспечивает надежное и постоянное под давлением находящееся газообразное вещество по всей вертикали выставочной витрины, а в случае возгорания, обеспечивает точечную локализацию очага возгорания.

Особенности изобретения:

- экологическая безопасность для человека и окружающей среды;

- обнаружение возгорания за счет применения полимерных трубок с разными температурами срабатывания;

- высочайший уровень обнаружения всевозможных температурных диапазонов;

- вероятность применения установки во всевозможных погодных критериях;

- не увеличивают габариты мебели;

- минимально требуемый технический сервис.

При изготовлении изобретения применяются только российские материалы, сборка системы производится на территории Российской Федерации, благодаря чему цена никак не зависит от курса рубля.

Отсутствие необходимости замены и утилизации оборудования в связи с длительным сроком эксплуатации. Снижает эксплуатационные расходы установки до 50%.

Такая конструкция витрины позволяет преодолеть недостатки существующего уровня техники, расширить арсенал экспозиционно-выставочных витрин, оборудованных индивидуальной системой газового тушения.

Поиск по общедоступным источникам информации показал, что из уровня техники не известна и явным образом не следует вся совокупность признаков предложенного изобретения, в связи с чем изобретение соответствует условиям патентоспособности «новизна» и «изобретательский уровень».

Заявленное изобретение состоит из стандартных для этой области техники материалов и элементов, взаимосвязанных определенным образом, то есть может быть использовано в промышленности, ввиду чего изобретение соответствует условию патентоспособности «промышленная применимость».

Следует понимать, что после рассмотрения специалистом приведенного описания с примером осуществления предлагаемого изобретения, для него станут очевидными другие изменения, модификации и варианты реализации изобретения. Таким образом, все подобные изменения, модификации и варианты реализации, а также другие области применения, не имеющие расхождений с сущностью настоящего изобретения, следует считать защищенными настоящим изобретением в объеме прилагаемой формулы.

Изобретение относится к области экспозиционно-выставочных витрин и средств пожаротушения, а именно к экспозиционно-выставочной витрине с индивидуальной системой газового тушения. Витрина состоит из остекленного каркаса с полками, верхнего светового короба и цоколя. Система газового тушения представляет собой баллон с газообразным огнетушащим веществом под давлением и соединенную с баллоном систему полимерных трубок. При этом баллон расположен в цоколе витрины, а трубки проходят на всю высоту витрины. Изобретение может быть применено в экспозиционно-выставочных залах музеев, галерей, библиотек и иных пространствах. Технический результат заключается в расширении арсенала экспозиционно-выставочных витрин, оборудованных индивидуальной системой газового тушения. 5 з.п. ф-лы, 5 ил.

1. Экспозиционно-выставочная витрина с индивидуальной системой газового тушения, состоящая из остекленного каркаса с полками, верхнего светового короба и цоколя, отличающаяся тем, что система газового тушения представляет собой баллон с газообразным огнетушащим веществом под давлением и соединенную с баллоном систему полимерных трубок, при этом баллон расположен в цоколе витрины, а трубки проходят на всю высоту витрины.

2. Экспозиционно-выставочная витрина с индивидуальной системой газового тушения по п.1, отличающаяся тем, что баллон дополнительно снабжен шаровым краном и манометром.

3. Экспозиционно-выставочная витрина с индивидуальной системой газового тушения по любому из пп.1 или 2, отличающаяся тем, что каркас изготовлен на основе металлокаркаса из трубы прямоугольного сечения 40×20 мм и 60×30 мм, остекление – триплекс толщиной не менее 8 мм.

4. Экспозиционно-выставочная витрина с индивидуальной системой газового тушения по п.3, отличающаяся тем, что выполнена в виде островной витрины – вертикальное остекление с четырех сторон.

5. Экспозиционно-выставочная витрина с индивидуальной системой газового тушения по п.3, отличающаяся тем, что выполнена в виде пристенной витрины, у которой задняя стенка задрапирована текстилем или выкрашена.

6. Экспозиционно-выставочная витрина с индивидуальной системой газового тушения по любому из пп.4 или 5, отличающаяся тем, что открывание витрины осуществляется с помощью распашной дверки, петли визуально скрыты, а полки имеют плавную регулировку по всей высоте витрины.
