СПОСОБЫ, СИСТЕМЫ И УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ИНФОРМАЦИИ УПРАВЛЕНИЯ ВОСХОДЯЩЕЙ ЛИНИИ СВЯЗИ Российский патент 2025 года по МПК H04L1/16

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] Данная заявка испрашивает приоритет предварительной заявки на патент США №62/500772, поданной 3 мая 2017 г., и предварительной заявки на патент США №62/564755, поданной 28 сентября 2017 г., описания которых полностью включены в настоящий документ посредством ссылки.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] Информация управления восходящей линии связи может быть передана в физическом канале управления восходящей линии связи (PUCCH). PUCCH может передаваться с использованием короткого или продолжительного периода времени. Информация UCI может включать в себя запрос планирования (SR), который может использоваться для запроса радиоресурса.

ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0003] Модуль беспроводной передачи/приема (WTRU) может содержать процессор, выполненный с возможностью передачи подтверждения или отрицательного подтверждения (ACK/NACK) гибридного автоматического запроса на повторение передачи (HARQ) с использованием последовательности. Процессор может быть дополнительно выполнен с возможностью определения того, содержит HARQ ACK/NACK один бит или два бита информации. Если определено, что HARQ ACK/NACK содержит один бит информации, процессор может быть выполнен с возможностью передачи HARQ ACK/NACK с применением одного из первого циклического сдвига последовательности или второго циклического сдвига последовательности. Первый циклический сдвиг может соответствовать первому однобитному значению HARQ ACK/NACK, а второй циклический сдвиг может соответствовать второму однобитному значению HARQ ACK/NACK. Первый и второй циклические сдвиги могут отличаться друг от друга на половину длины последовательности (например, на половину от общего числа циклических сдвигов, связанных с последовательностью).

[0004] Если определено, что HARQ ACK/NACK содержит два бита информации, процессор WTRU может быть выполнен с возможностью передачи HARQ ACK/NACK с помощью одного из четырех циклических сдвигов последовательности. Каждый из четырех циклических сдвигов может соответствовать соответствующему двухбитному значению HARQ ACK/NACK, а четыре циклических сдвига могут отличаться друг от друга на по меньшей мере четверть длины последовательности (например, на четверть от общего количества циклических сдвигов, связанных с последовательностью).

[0005] Последовательность, описанная в настоящем документе, может иметь длину, равную 12 (например, может быть 12 циклических сдвигов, связанных с последовательностью). В примерах (например, когда HARQ ACK/NACK содержит один бит информации) WTRU может использовать первый циклический сдвиг 3 для передачи первого однобитного значения HARQ ACK/NACK и может использовать второй циклический сдвиг 9 для передачи второго однобитного значения HARQ ACK/NACK. В примерах (например, когда HARQ ACK/NACK содержит два бита информации) WTRU может использовать циклические сдвиги 1, 4, 7 и 10, чтобы соответственно передавать двухбитные значения HARQ ACK/NACK (0, 0), (0, 1), (1, 0) или (1, 1), где четыре циклических сдвига могут отличаться друг от друга на четверть длины последовательности.

[0006] WTRU может принимать конфигурацию от сетевого объекта и определять на основании конфигурации, какой циклический сдвиг последовательности следует использовать для передачи HARQ ACK/NACK. WTRU может принимать от физического канала управления нисходящей линии связи (PDCCH) указание на ресурсный блок для передачи HARQ ACK/NACK. WTRU может передавать положительный запрос планирования (SR) с помощью HARQ ACK/NACK.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

[0007] Более подробное объяснение содержится в представленном ниже описании, приведенном в качестве примера, в сочетании с прилагаемыми чертежами.

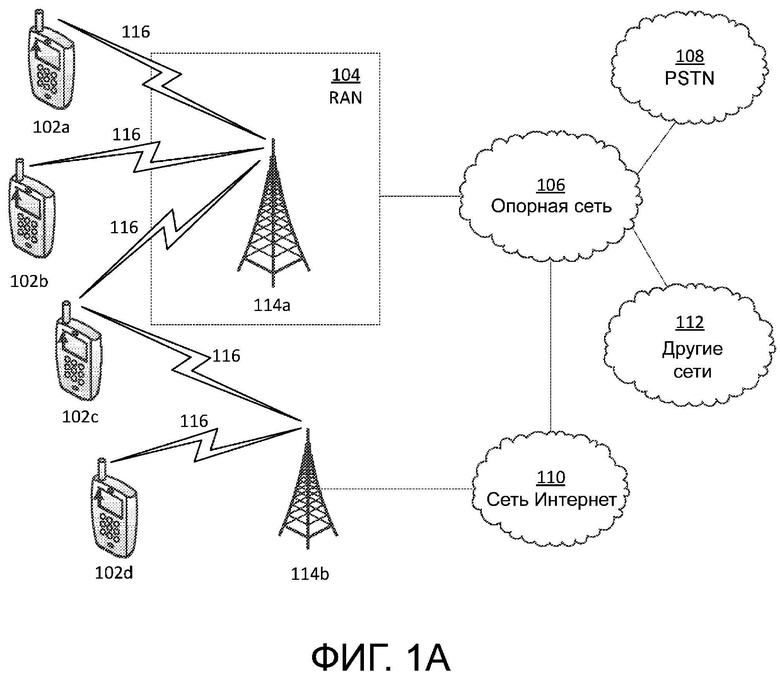

[0008] На ФИГ. 1А представлена системная схема примера системы связи, в которой могут быть реализованы один или более описанных примеров.

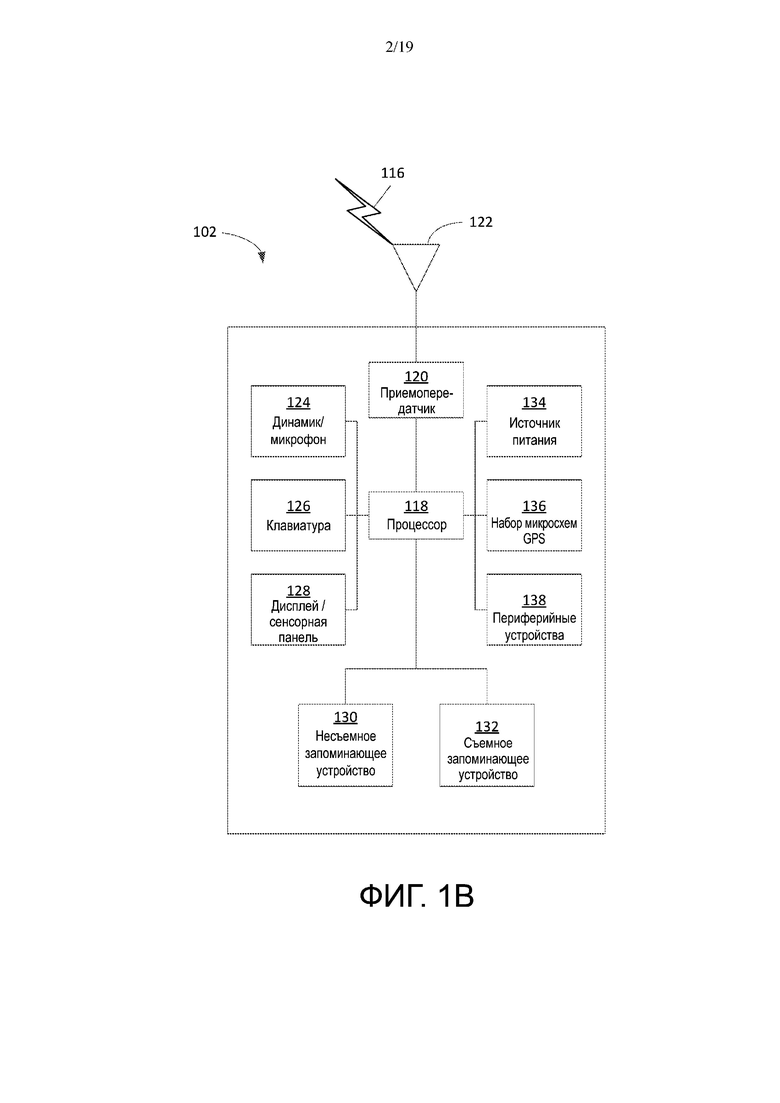

[0009] На ФИГ. 1В представлена системная схема, иллюстрирующая пример модуля беспроводной передачи/приема (WTRU), который может быть использован в системе связи, изображенной на ФИГ. 1А, согласно примеру.

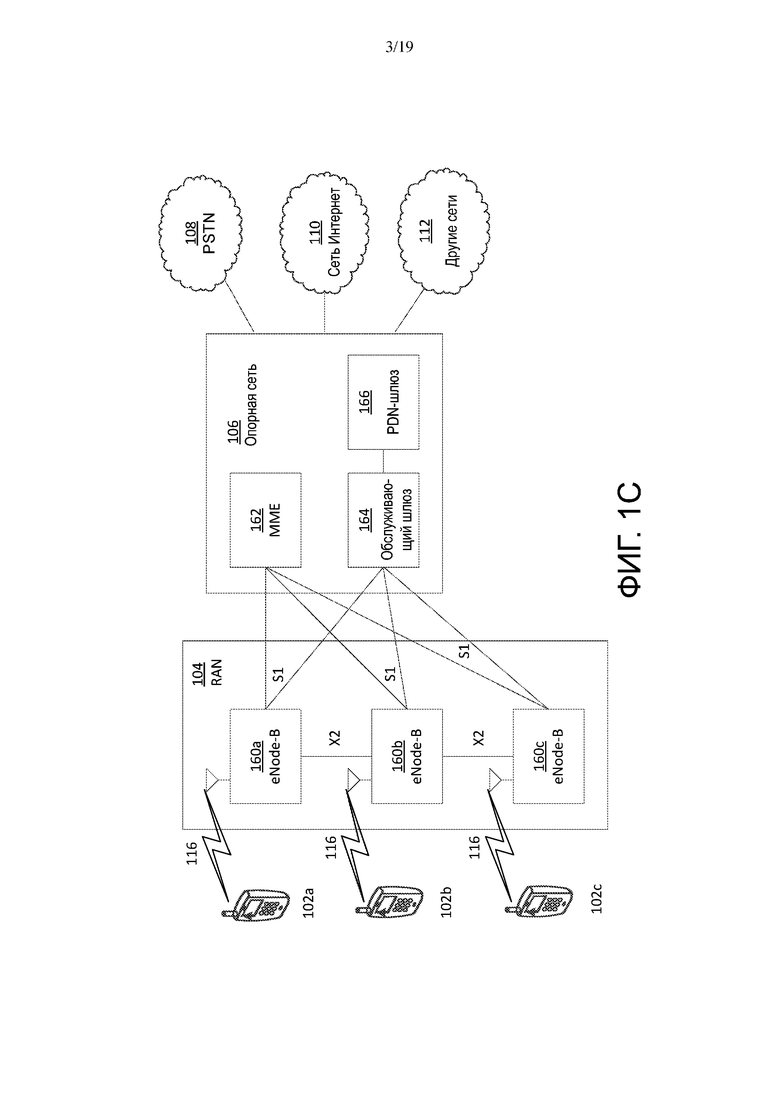

[0010] На ФИГ. 1С представлена системная схема, иллюстрирующая пример сети радиодоступа (RAN) и пример опорной сети (CN), которые могут быть применены в системе связи, изображенной на ФИГ. 1А, согласно примеру.

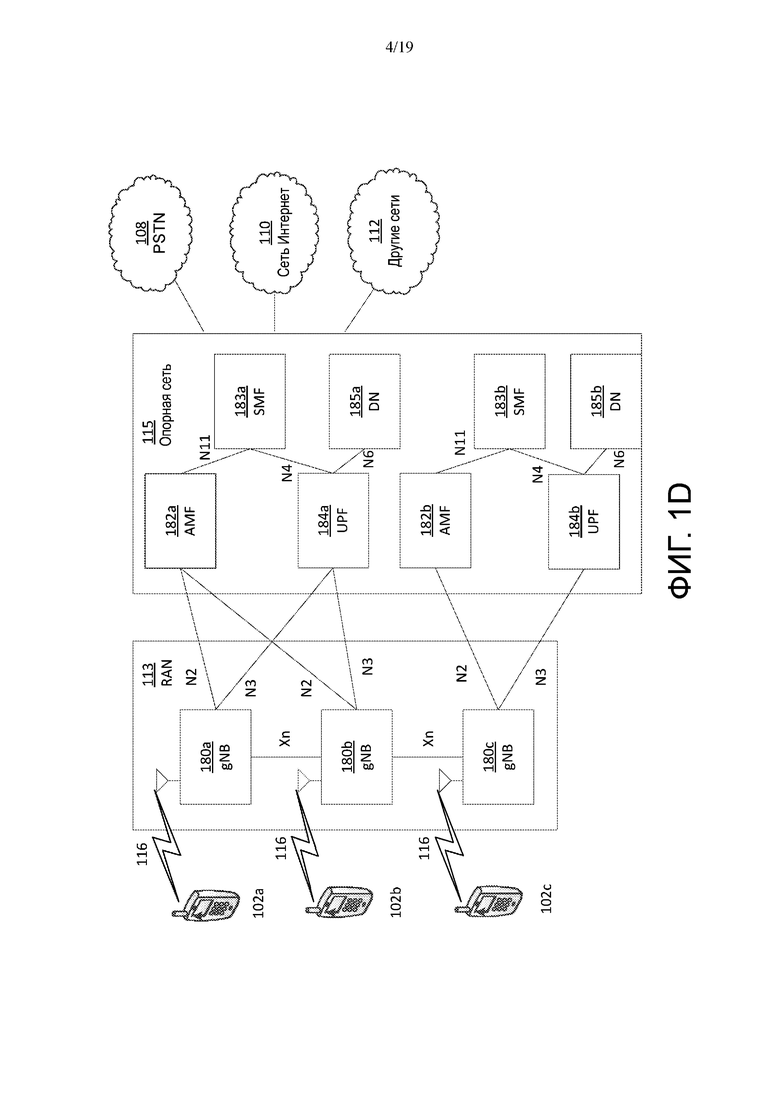

[0011] На ФИГ. 1D представлена системная схема, иллюстрирующая дополнительный пример RAN и дополнительный пример CN, которые могут быть использованы в системе связи, изображенной на ФИГ. 1А, согласно примеру.

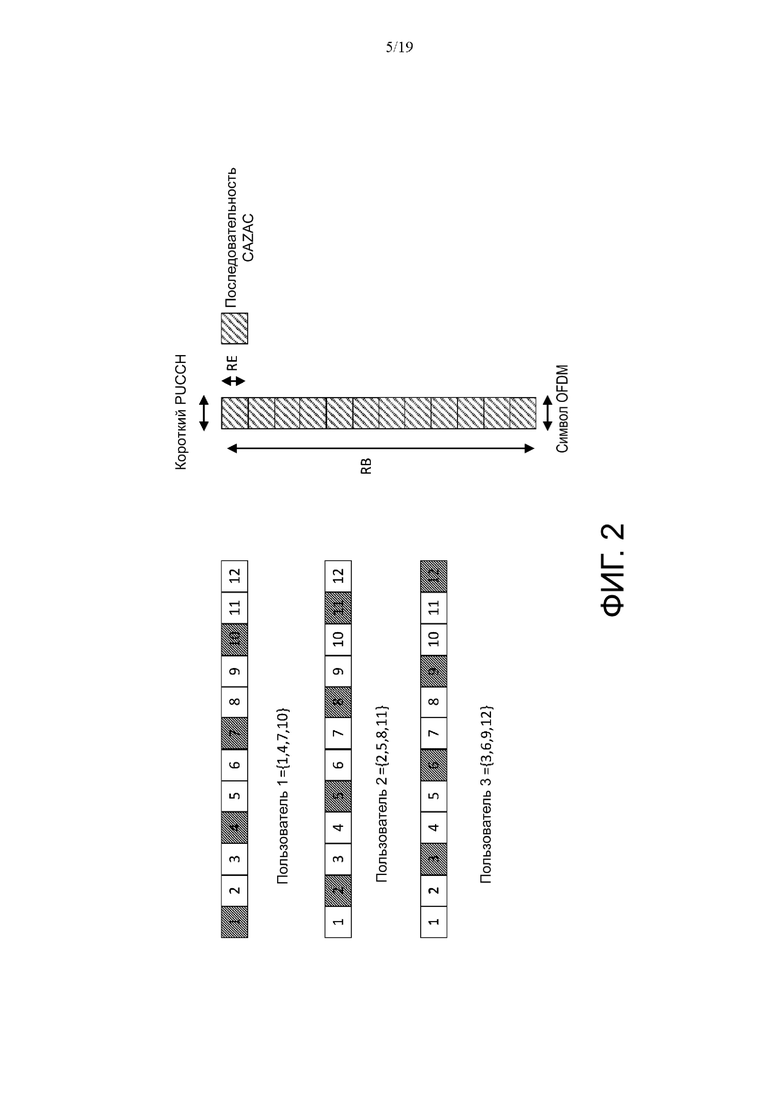

[0012] На ФИГ. 2 представлена схема, иллюстрирующая передачу 2-битного HARQ ACK/NACK и/или запроса планирования (SR) с использованием четырех циклических сдвигов последовательности.

[0013] На ФИГ. 3 представлена схема, иллюстрирующая передачу 1-битного ACK/NACK и/или SR с использованием двух циклических сдвигов последовательности.

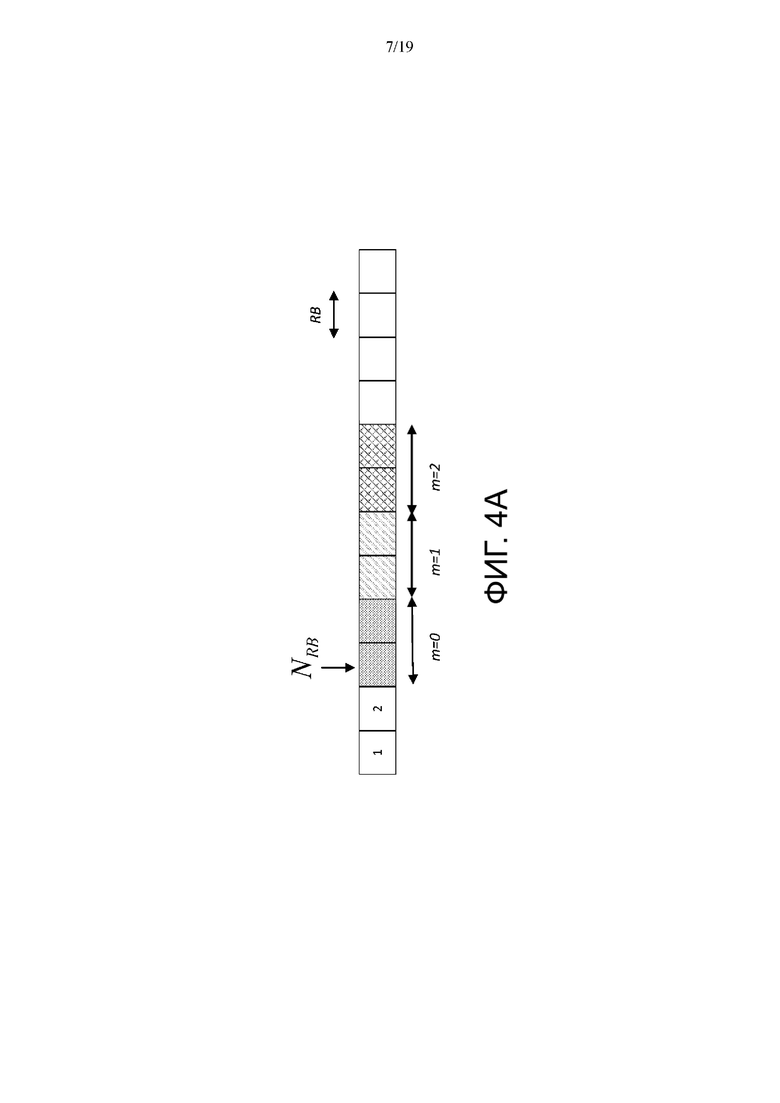

[0014] На ФИГ. 4А представлена схема, иллюстрирующая примеры областей PUCCH.

[0015] На ФИГ. 4В представлена схема, иллюстрирующая пример WTRU, отправляющего ACK/NACK для одного или более транспортных блоков.

[0016] На ФИГ. 4С представлена схема, иллюстрирующая пример двух WTRU, отправляющих ACK/NACK для одного или более транспортных блоков.

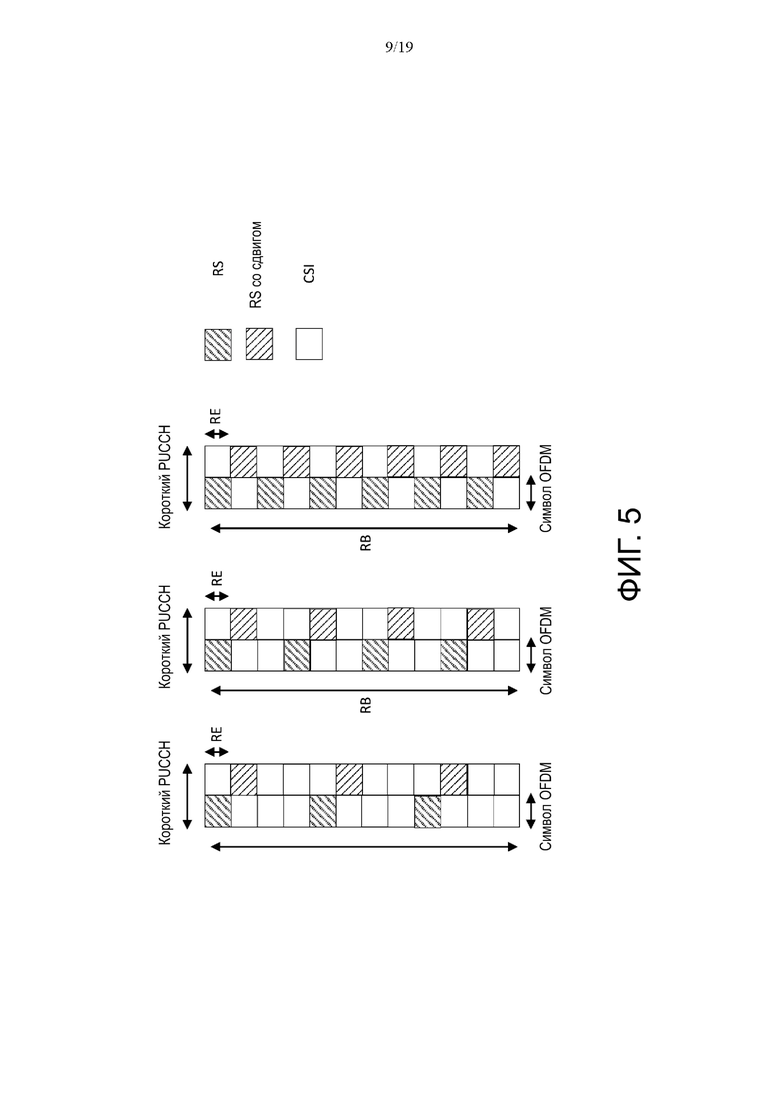

[0017] На ФИГ. 5 представлена схема, иллюстрирующая передачу ACK/NACK или SR с использованием опорного символа с частотным сдвигом или опорного сигнала (RS).

[0018] На ФИГ. 6 представлена схема, иллюстрирующая передачу ACK/NACK и/или SR с использованием кода покрытия временной области на RS.

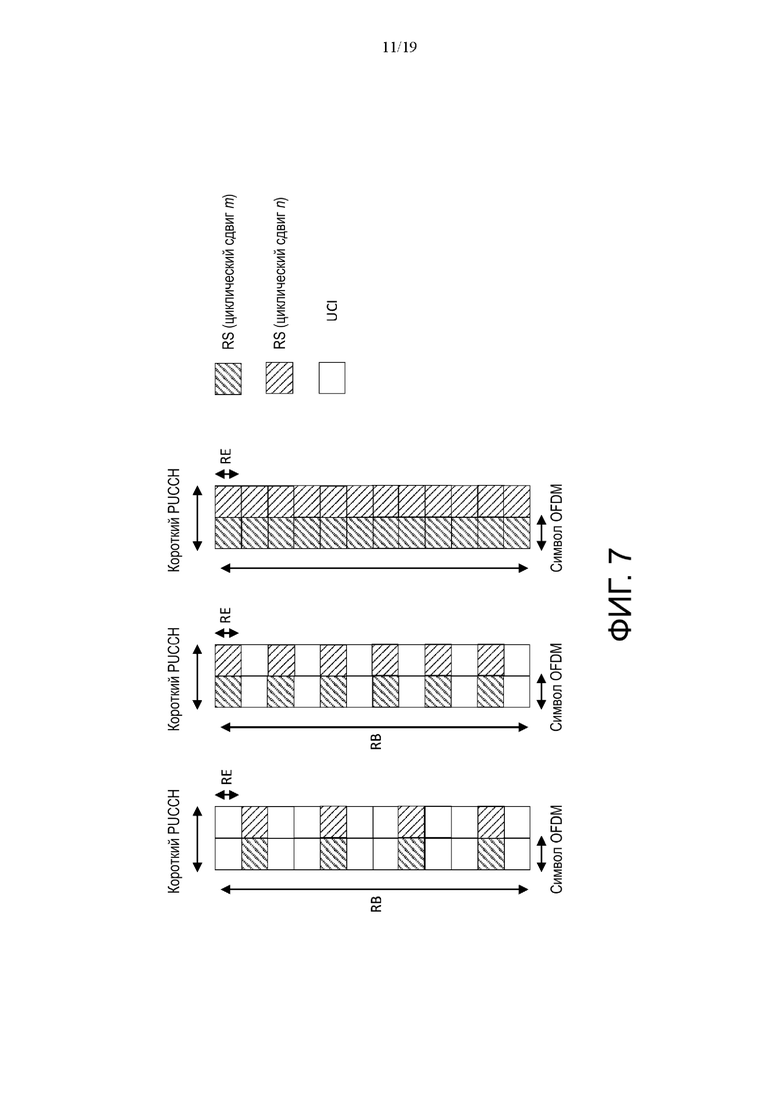

[0019] На ФИГ. 7 представлена схема, иллюстрирующая передачу ACK/NACK и/или SR с использованием разных циклических временных сдвигов для RS.

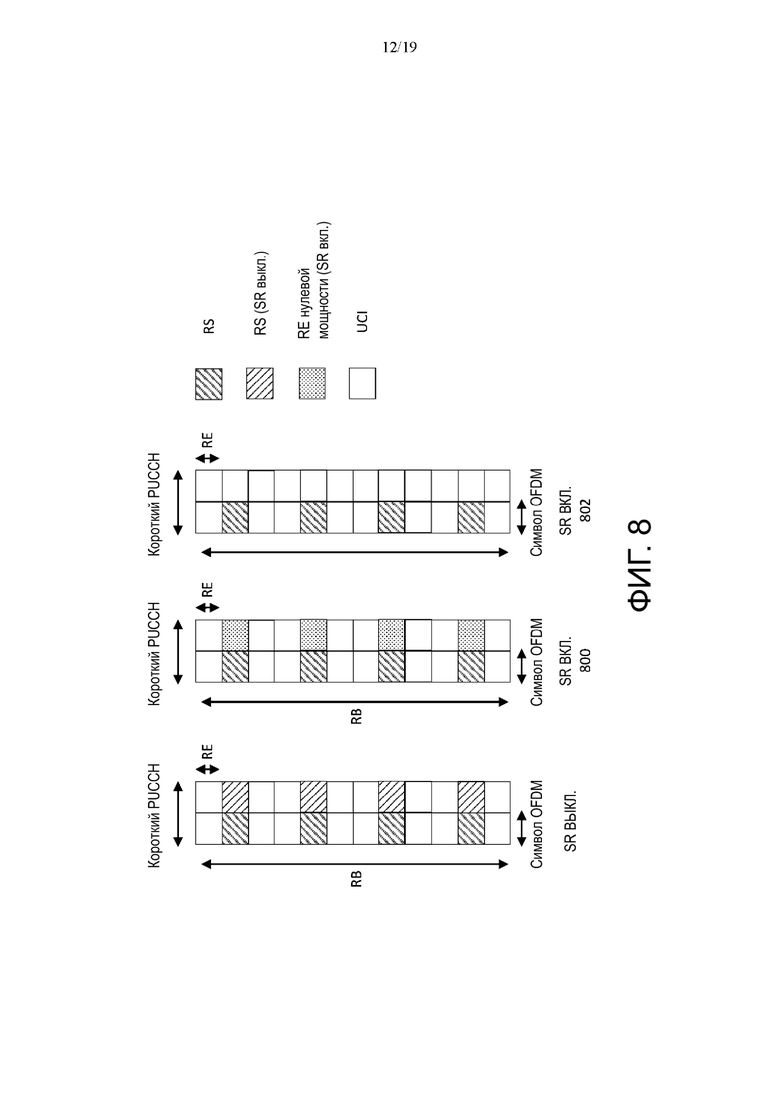

[0020] На ФИГ. 8 представлена схема, иллюстрирующая передачу SR с использованием амплитудной манипуляции RS.

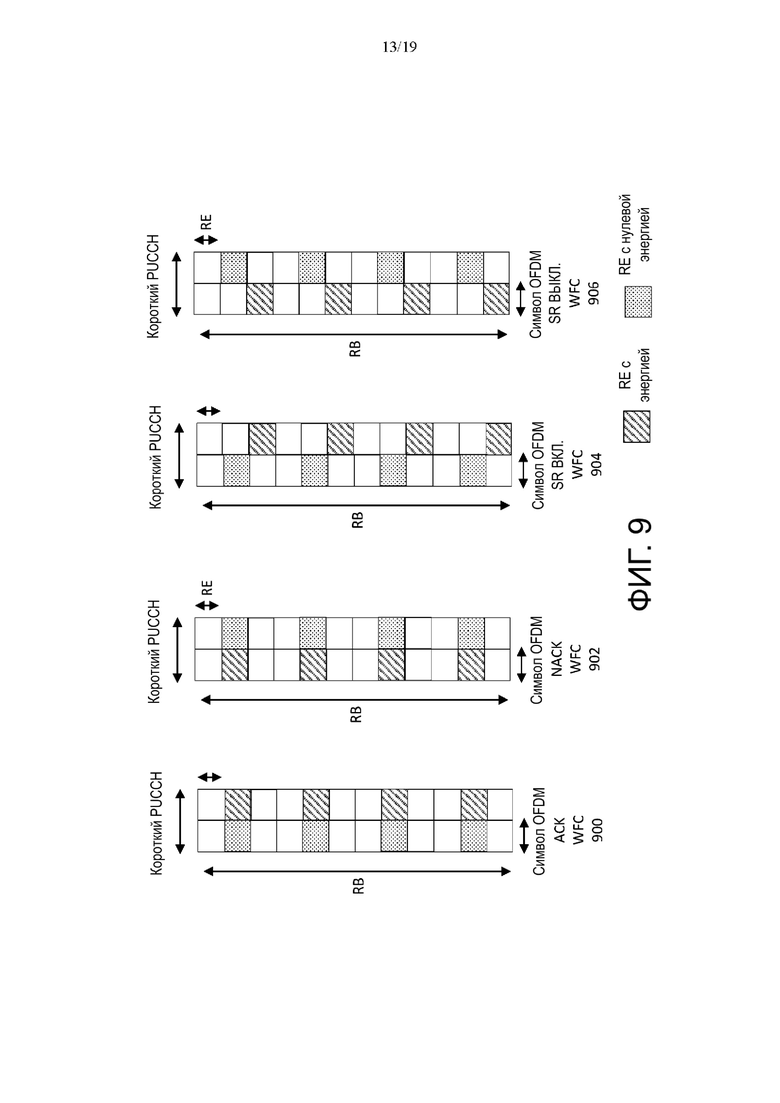

[0021] На ФИГ. 9 представлена схема, иллюстрирующая передачу SR с использованием RS с кодированием сигнала по форме (WFC).

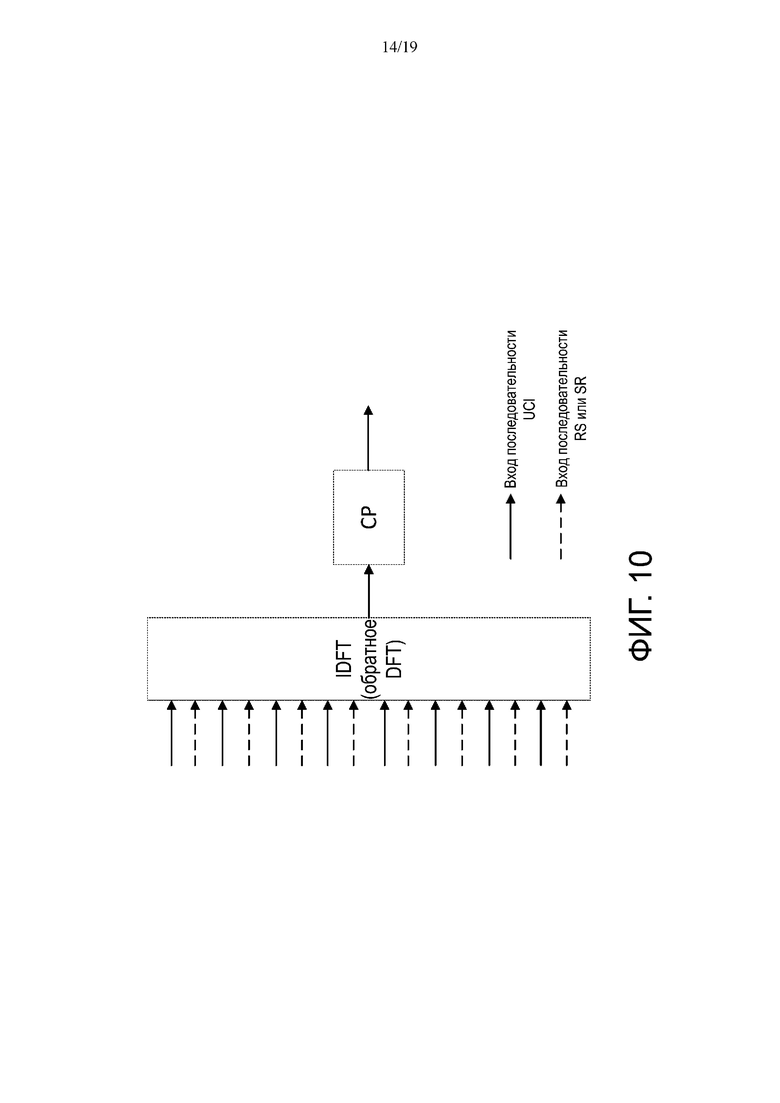

[0022] На ФИГ. 10 представлена схема, иллюстрирующая мультиплексирование с частотным разделением UCI и SR.

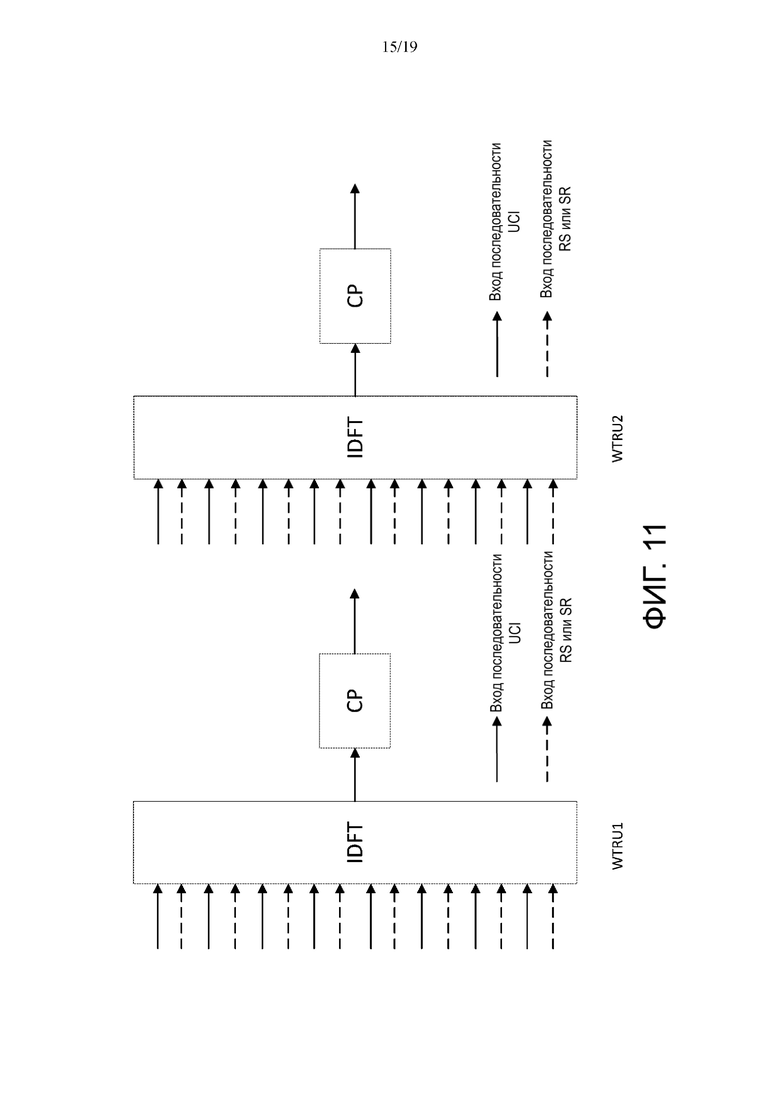

[0023] На ФИГ. 11 представлена схема, иллюстрирующая передачу UCI и SR одним или более WTRU.

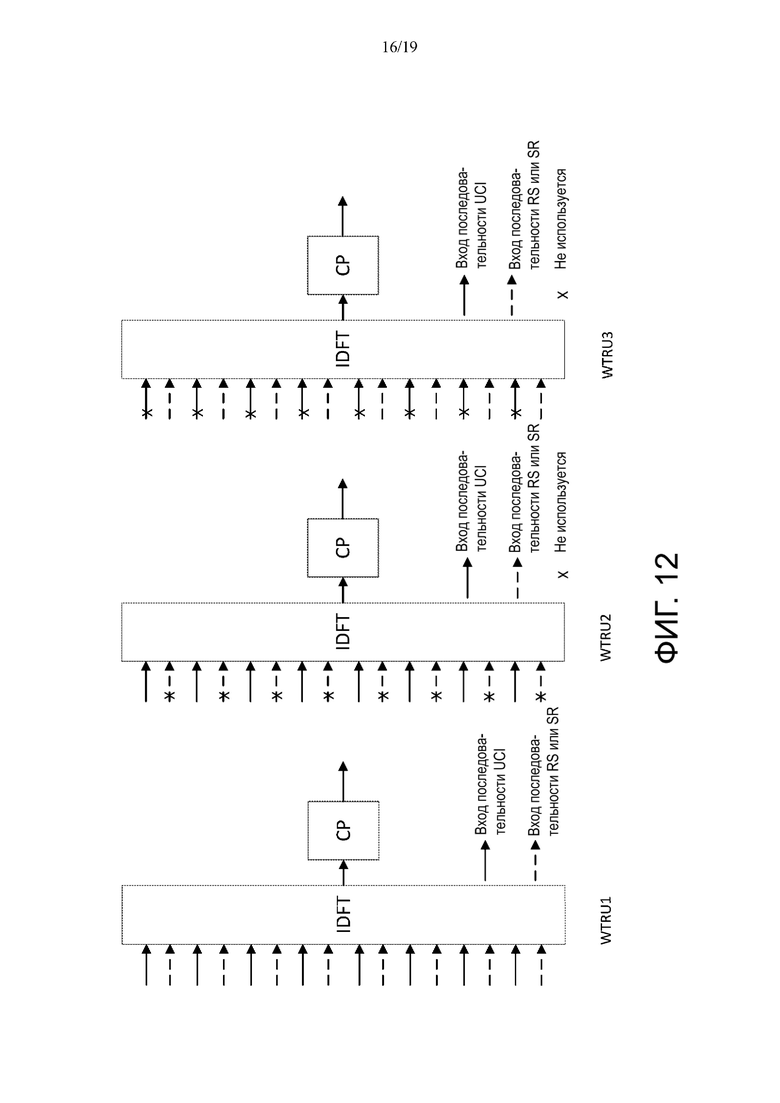

[0024] На ФИГ. 12 представлена схема, иллюстрирующая передачу UCI и/или SR одним или более WTRU.

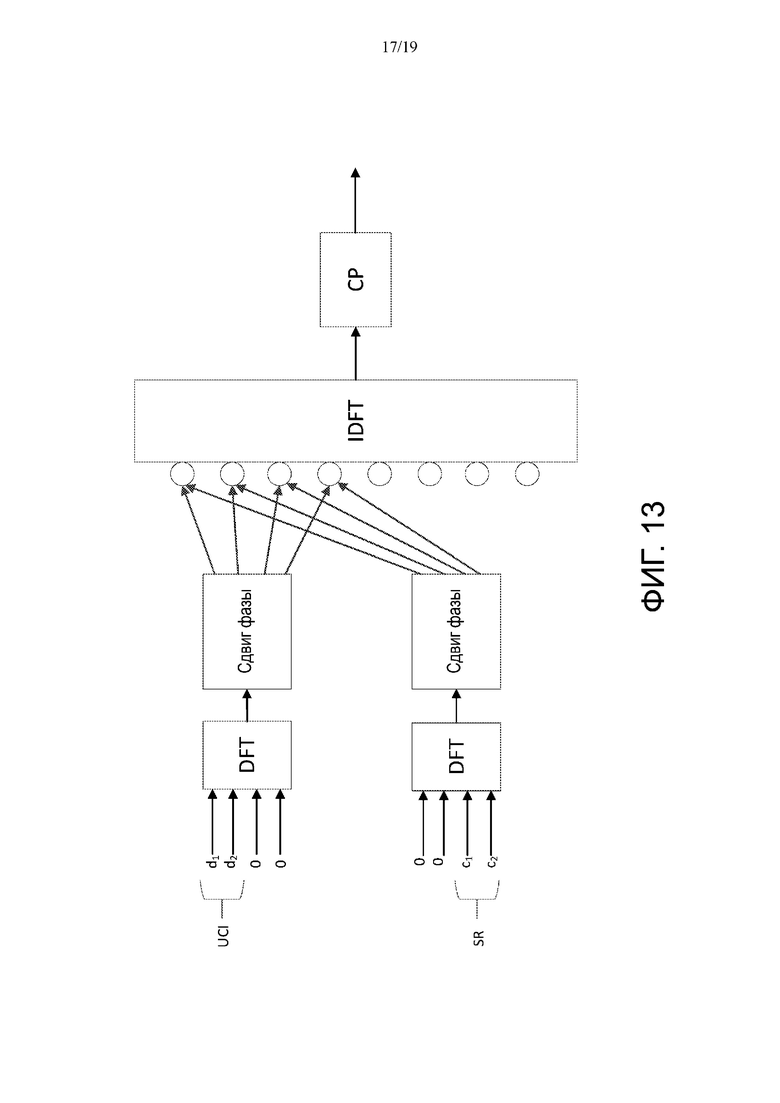

[0025] На ФИГ. 13 представлена схема, иллюстрирующая передачу UCI и SR с низким PAPR.

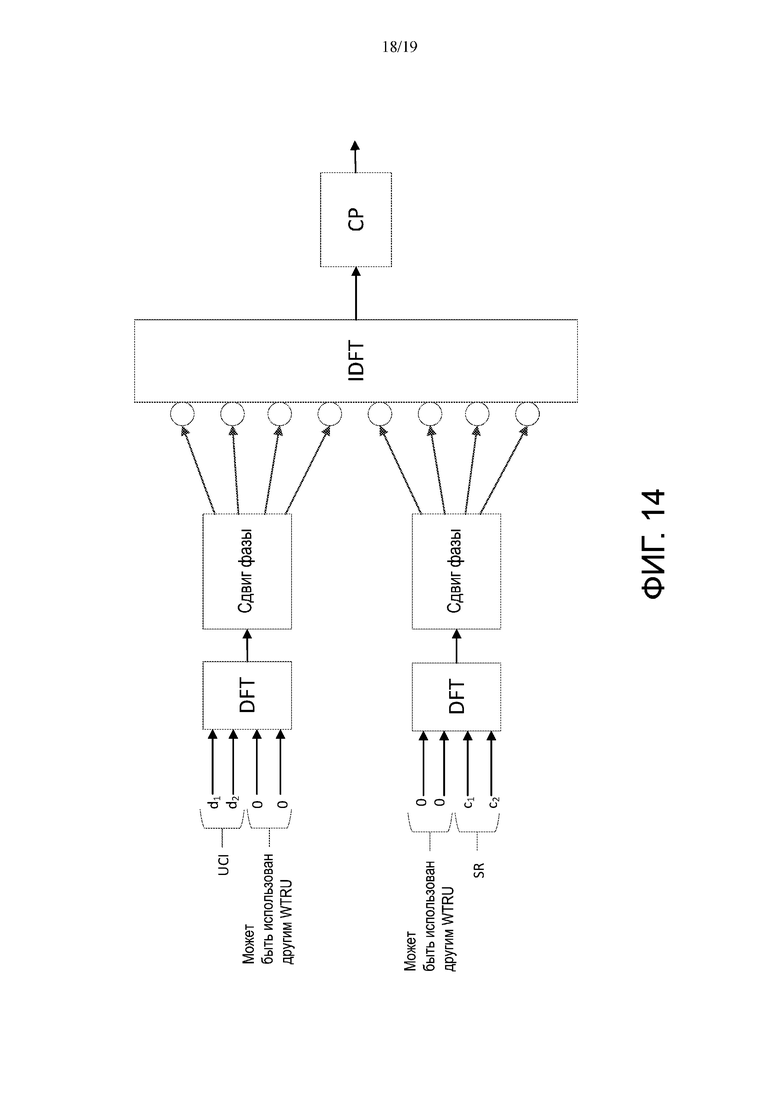

[0026] На ФИГ. 14 представлена схема, иллюстрирующая передачу UCI и SR с низким PAPR.

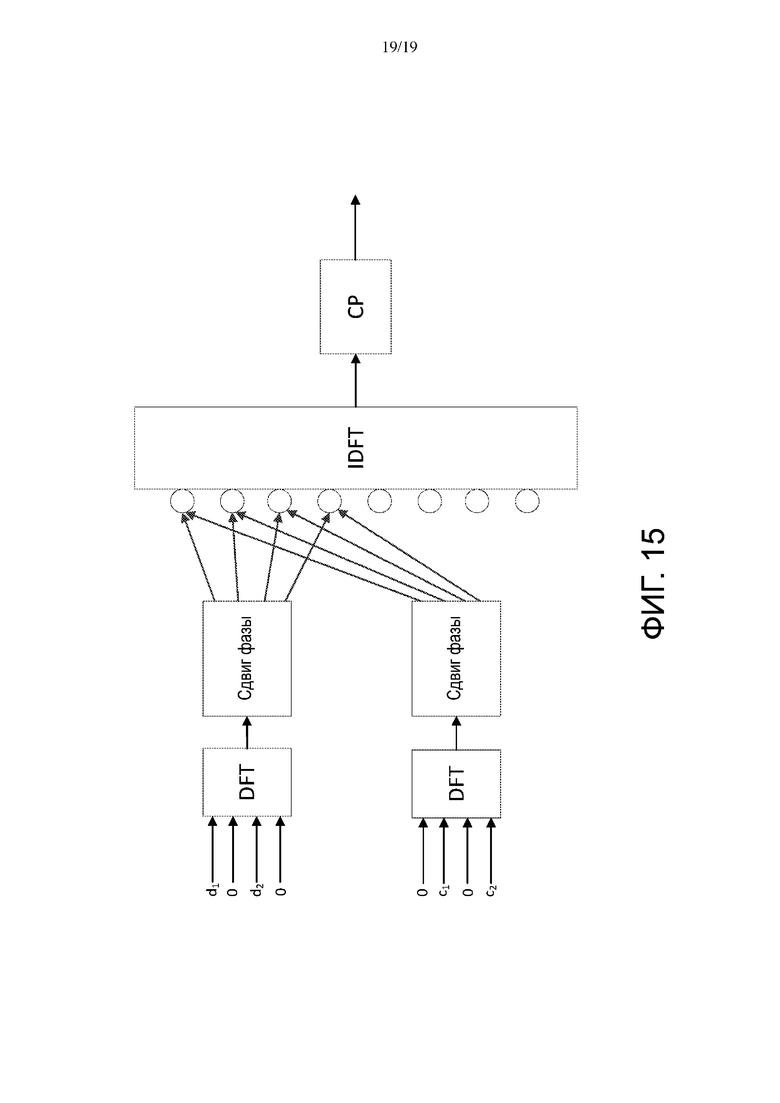

[0027] На ФИГ. 15 представлена схема, иллюстрирующая передачу UCI и SR с низким PAPR.

ПОДРОБНОЕ ОПИСАНИЕ

[0028] Далее приведено подробное описание иллюстративных вариантов осуществления со ссылкой на различные фигуры. Несмотря на то, что в настоящем описании приведены подробные примеры возможных вариантов реализации, следует отметить, что данное подробное описание приведено в качестве примера и ни в коей мере не ограничивает объем настоящего документа.

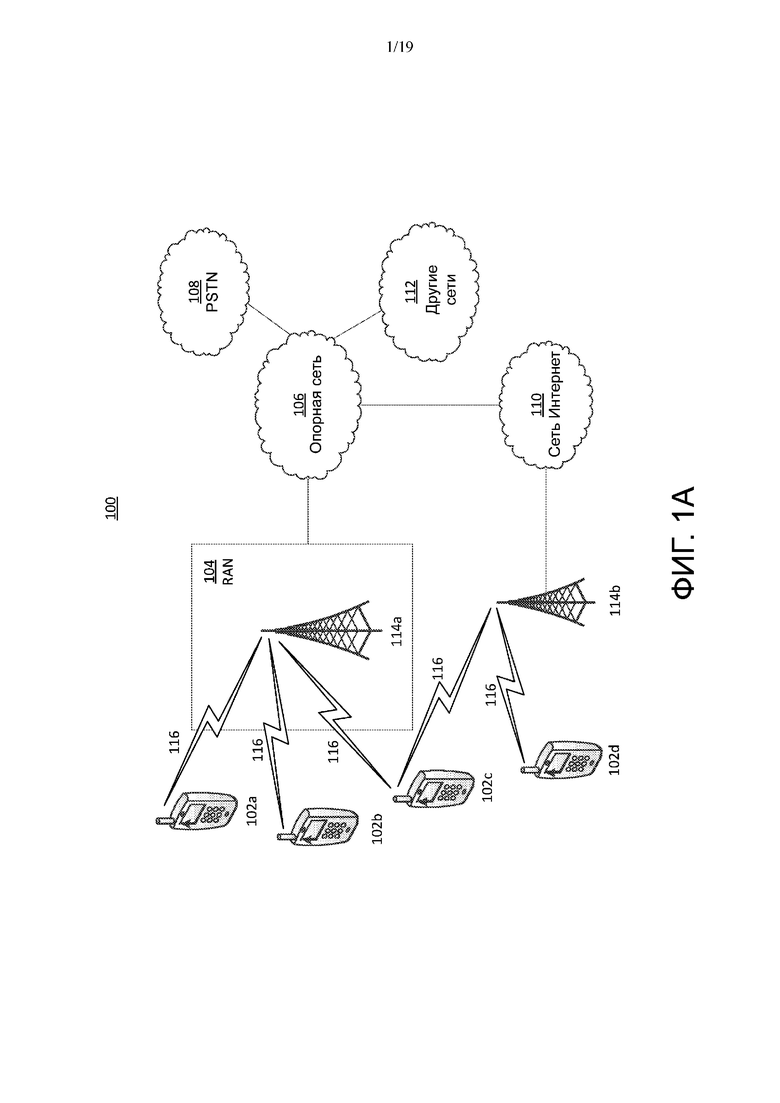

[0029] На ФИГ. 1А представлена схема, иллюстрирующая пример системы 100 связи, в которой могут быть реализованы один или более раскрытых вариантов осуществления. Система 100 связи может представлять собой систему многостанционного доступа, которая предоставляет содержимое, такое как голосовая информация, данные, видео, обмен сообщениями, широковещание и т.п., множеству пользователей беспроводной связи. Система 100 связи может быть выполнена с возможностью обеспечения множества пользователей беспроводной связи доступом к такому содержимому посредством совместного использования системных ресурсов, включая ширину полосы пропускания беспроводного соединения. Например, в системах 100 связи может быть использован один или более способов доступа к каналу, таких как многостанционный доступ с кодовым разделением каналов (CDMA), многостанционный доступ с временным разделением каналов (TDMA), многостанционный доступ с частотным разделением каналов (FDMA), многостанционный доступ с ортогональным частотным разделением каналов (OFDMA), FDMA с одной несущей (SC-FDMA), расширенное OFDM с безызбыточным расширенным дискретным преобразованием Фурье (DFT) с синхропакетом (ZT UW DTS-s OFDM), OFDM с синхропакетом (UW-OFDM), OFDM с фильтрацией ресурсного блока, блок фильтров с несколькими несущими (FBMC) и т.п.

[0030] Как показано на ФИГ. 1А, система 100 связи может включать в себя модули беспроводной передачи/приема (WTRU) 102а, 102b, 102с, 102d, RAN 104/113, CN 106/115, коммутируемую телефонную сеть 108 общего пользования (PSTN), сеть Интернет 110 и другие сети 112, хотя следует понимать, что описанные варианты осуществления предполагают любое количество WTRU, базовых станций, сетей и/или элементов сети. Каждый из WTRU 102а, 102b, 102с, 102d может представлять собой устройство любого типа, выполненное с возможностью функционирования и/или взаимодействия в среде беспроводной связи. Например, WTRU 102а, 102b, 102с, 102d, любой из которых может называться станцией и/или STA, могут быть выполнены с возможностью передачи и/или приема радиосигналов и могут включать в себя оборудование пользователя (UE), мобильную станцию, стационарный или мобильный абонентский модуль, абонентский модуль, пейджер, сотовый телефон, карманный персональный компьютер (PDA), смартфон, ноутбук, нетбук, персональный компьютер, беспроводной датчик, точку доступа или устройство Mi-Fi, устройство Интернета физических объектов (IoT), часы или другие носимые устройства, устанавливаемый на голове дисплей (HMD), транспортное средство, беспилотный летательный аппарат, медицинское устройство и приложения (например, применяемые в дистанционной хирургии), промышленное устройство и приложения (например, робот и/или другие беспроводные устройства, работающие в условиях промышленной и/или автоматизированной технологической цепочки), устройство, относящееся к бытовой электронике, устройство, работающее в коммерческой и/или промышленной беспроводной сети, и т.п. Любой из WTRU 102а, 102b, 102с и 102d можно взаимозаменяемо называть UE.

[0031] Системы 100 связи могут также включать в себя базовую станцию 114а и/или базовую станцию 114b. Каждая из базовых станций 114а, 114b может представлять собой устройство любого типа, выполненное с возможностью беспроводного взаимодействия с по меньшей мере одним из WTRU 102а, 102b, 102с, 102d для облегчения доступа к одной или более сетям связи, таким как CN 106/115, сеть Интернет ПО и/или другие сети 112. В качестве примера базовые станции 114а, 114b могут представлять собой базовые приемопередающие станции (BTS), станции Node-B, станции eNode В, станции Ноте Node В, станции Home eNode В, базовую станцию следующего поколения (gNB), NodeB на основе NR, контроллер пункта связи, точку доступа (АР), беспроводной маршрутизатор и т.п. Хотя базовые станции 114а, 114b показаны как отдельный элемент, следует понимать, что базовые станции 114а, 114b могут включать в себя любое количество взаимно соединенных базовых станций и/или элементов сети.

[0032] Базовая станция 114а может быть частью RAN 104/113, которая может также включать в себя другие базовые станции и/или элементы сети (не показаны), такие как контроллер базовой станции (BSC), контроллер радиосети (RNC), ретрансляционные узлы и т.п. Базовая станция 114а и/или базовая станция 114b могут быть выполнены с возможностью передачи и/или приема радиосигналов на одной или более частотах несущих, которые могут называться сотой (не показана). Эти частоты могут относиться к лицензированному спектру, нелицензированному спектру или к комбинации лицензированного и нелицензированного спектров. Сота может обеспечивать покрытие для беспроводного сервиса в конкретной географической зоне, которая может быть относительно фиксированной или которая может изменяться с течением времени. Сота может быть дополнительно разделена на секторы соты. Например, сота, связанная с базовой станцией 114а, может быть разделена на три сектора. Таким образом, в одном варианте осуществления базовая станция 114а может включать в себя три приемопередатчика, т.е. один для каждого сектора соты. В варианте осуществления базовая станция 114а может использовать технологию множественного входа - множественного выхода (MIMO) и может использовать множество приемопередатчиков для каждого сектора соты. Например, формирование луча может быть использовано для передачи и/или приема сигналов в требуемых пространственных направлениях.

[0033] Базовые станции 114а, 114b могут обмениваться данными с одним или более из WTRU 102а, 102b, 102с, 102d посредством радиоинтерфейса 116, который может представлять собой любую подходящую систему беспроводной связи (например, для передачи сигналов в радиочастотном (РЧ), микроволновом спектре, спектре сантиметровых волн, спектре микрометровых волн, инфракрасном (ИК), ультрафиолетовом (УФ) спектре, спектре видимого света и т.д.). Радио интерфейс 116 может быть установлен с использованием любой подходящей технологии радиодоступа (RAT).

[0034] Более конкретно, как указано выше, система 100 связи может представлять собой систему многостанционного доступа и может использовать одну или более схем доступа к каналу, таких как CDMA, TDMA, FDMA, OFDMA, SC-FDMA и т.п. Например, базовая станция 114а в RAN 104/113 и модули WTRU 102а, 102b, 102с могут реализовывать технологию радиосвязи, такую как универсальный наземный доступ (UTRA) для универсальной мобильной телекоммуникационной системы (UMTS), которая может устанавливать радиоинтерфейс 115/116/117 с использованием широкополосного CDMA (WCDMA). Технология широкополосного множественного доступа с кодовым разделением (WCDMA) может включать в себя протоколы связи, такие как высокоскоростной пакетный доступ (HSPA) и/или улучшенный HSPA (HSPA+). HSPA может включать в себя высокоскоростной пакетный доступ по нисходящей (DL) линии связи (HSDPA) и/или высокоскоростной пакетный доступ по восходящей (UL) линии связи (HSUPA).

[0035] В варианте осуществления базовая станция 114а и модули WTRU 102а, 102b, 102с могут реализовывать такую технологию радиосвязи, как сеть наземного радиодоступа UMTS последующего поколения (E-UTRA), которая может устанавливать радиоинтерфейс 116 с использованием стандарта долгосрочного развития (LTE), и/или LTE-Advanced (LTE-А), и/или LTE-Advanced Pro (LTE-A Pro).

[0036] В варианте осуществления базовая станция 114а и модули WTRU 102а, 102b, 102с могут реализовывать такую технологию радиосвязи, как новая технология радиодоступа (NR Radio Access), которая может устанавливать радиоинтерфейс 116 с использованием технологии «Новое радио» (NR).

[0037] В варианте осуществления базовая станция 114а и модули WTRU 102а, 102b, 102с могут реализовывать множество технологий радиодоступа. Например, базовая станция 114а и модули WTRU 102а, 102b, 102с могут совместно реализовывать радиодоступ LTE и радиодоступ NR, например, с использованием принципов двусторонней связи (DC). Таким образом, радиоинтерфейс, используемый модулями WTRU 102а, 102b, 102с, может характеризоваться применением множества типов технологий радиодоступа и/или передачами, отправляемыми на множество типов базовых станций (например, eNB и gNB) / с них.

[0038] В других вариантах осуществления базовая станция 114а и модули WTRU 102а, 102b, 102с могут реализовывать технологии радиосвязи, такие как IEEE 802.11 (т.е. Wireless Fidelity (WiFi)), IEEE 802.16 (т.е. глобальная совместимость для микроволнового доступа (WiMAX)), CDMA2000, CDMA2000 IX, CDMA2000 EV-DO, временный стандарт 2000 (IS-2000), временный стандарт 95 (IS-95), временный стандарт 856 (IS-856), глобальная система мобильной связи (GSM), усовершенствованные скорости передачи данных для сетей GSM Evolution (EDGE), GSM EDGE (GERAN) и т.п.

[0039] Базовая станция 114b, изображенная на ФИГ. 1А, может представлять собой, например, беспроводной маршрутизатор, станцию Home Node В, станцию Home eNode В или точку доступа, и в ней может быть использована любая подходящая RAT для облегчения обеспечения беспроводной связи в локализованной зоне, такой как коммерческое предприятие, жилое помещение, транспортное средство, учебное заведение, промышленный объект, воздушный коридор (например, для использования беспилотными летательными аппаратами), проезжая часть и т.п. В одном варианте осуществления базовая станция 114b и модули WTRU 102с, 102d могут реализовывать технологию радиосвязи, такую как IEEE 802.11, для организации беспроводной локальной сети (WLAN). В варианте осуществления базовая станция 114b и модули WTRU 102с, 102d могут реализовывать технологию радиосвязи, такую как IEEE 802.15, для организации беспроводной персональной сети (WPAN). В еще одном варианте осуществления базовая станция 114b и модули WTRU 102с, 102d могут использовать RAT на основе сот (например, WCDMA, CDMA2000, GSM, LTE, LTE-A, LTE-A Pro, NR и т.д.) для создания пикосоты или фемтосоты. Как показано на ФИГ. 1А, базовая станция 114b может иметь прямое соединение с сетью Интернет 110. Таким образом, для базовой станции 114b может не требоваться доступ к сети Интернет 110 посредством CN 106/115.

[0040] RAN 104/113 может обмениваться данными с CN 106/115, которая может представлять собой сеть любого типа, выполненную с возможностью предоставления услуг передачи голосовой информации, данных, приложений и/или голосовой связи по протоколу (VoIP) Интернета одному или более из модулей WTRU 102а, 102b, 102с, 102d. К данным могут быть предъявлены различные требования по качеству обслуживания (QoS), например различные требования по производительности, требования к задержке, требования к отказоустойчивости, требования к надежности, требования к скорости передачи данных, требования к мобильности и т.п. CN 106/115 может обеспечивать управление вызовами, услуги биллинга, услуги мобильной связи на основе местоположения, предварительно оплаченные вызовы, возможность связи с сетью Интернет, распределение видеосигналов и т.п. и/или реализовывать функции высокоуровневой защиты, такие как аутентификация пользователей. Хотя на ФИГ. 1А это не показано, следует понимать, что RAN 104/113 и/или CN 106/115 могут прямо или косвенно осуществлять связь с другими RAN, которые используют такую же RAT, что и RAN 104/113, или другую RAT. Например, в дополнение к соединению с RAN 104/113, которая может использовать технологию радиосвязи NR, CN 106/115 может также осуществлять связь с другой RAN (не показана), использующей технологию радиосвязи GSM, UMTS, CDMA 2000, WiMAX, E-UTRA или WiFi.

[0041] CN 106/115 может также выступать в качестве шлюза для модулей WTRU 102а, 102b, 102с, 102d для обеспечения доступа к сети PSTN 108, сети Интернет 110 и/или другим сетям 112. PSTN 108 может включать в себя телефонные сети с коммутацией каналов, которые предоставляют традиционные услуги телефонной связи (POTS). Интернет 110 может включать в себя глобальную систему взаимно соединенных компьютерных сетей и устройств, которые используют распространенные протоколы связи, такие как протокол управления передачей данных (TCP), протокол пользовательских дейтаграмм (UDP) и/или протокол Интернета (IP) в наборе протоколов Интернета TCP/IP. Сети 112 могут включать в себя проводные и/или беспроводные сети связи, которые принадлежат другим поставщикам услуг и/или предоставлены ими для использования. Например, сети 112 могут включать в себя другую CN, соединенную с одной или более RAN, которые могут использовать такую же RAT, как и RAN 104/113, или иную RAT.

[0042] Некоторые или все из модулей WTRU 102а, 102b, 102с, 102d в системе 100 связи могут включать в себя многорежимные возможности (например, WTRU 102а, 102b, 102с, 102d могут включать в себя множество приемопередатчиков для взаимодействия с различными беспроводными сетями по различным беспроводным линиям связи). Например, WTRU 102с, показанный на ФИГ. 1А, может быть выполнен с возможностью взаимодействия с базовой станцией 114а, которая может использовать технологию радиосвязи на основе сот, а также с базовой станцией 114b, которая может использовать технологию радиосвязи IEEE 802.

[0043] На ФИГ. 1В представлена системная схема, иллюстрирующая пример WTRU 102. Как показано на ФИГ. 1B, WTRU 102 может включать в себя, помимо прочего, процессор 118, приемопередатчик 120, передающий/приемный элемент 122, динамик/микрофон 124, клавиатуру 126, дисплей / сенсорную панель 128, несъемное запоминающее устройство 130, съемное запоминающее устройство 132, источник 134 питания, набор 136 микросхем глобальной системы определения местоположения (GPS) и/или другие периферийные устройства 138. Следует понимать, что WTRU 102 может включать в себя любую подкомбинацию вышеперечисленных элементов и в то же время все еще соответствовать варианту осуществления.

[0044] Процессор 118 может представлять собой процессор общего назначения, процессор специального назначения, традиционный процессор, цифровой сигнальный процессор (DSP), множество микропроцессоров, один или более микропроцессоров, связанных с ядром DSP, контроллер, микроконтроллер, специализированные интегральные схемы (ASIC), схемы программируемых пользователем вентильных матриц (FPGA), интегральную микросхему (IC) любого другого типа, конечный автомат и т.п. Процессор 118 может выполнять кодирование сигналов, обработку данных, управление питанием, обработку ввода/вывода и/или любые другие функциональные возможности, которые позволяют WTRU 102 работать в среде беспроводной связи. Процессор 118 может быть соединен с приемопередатчиком 120, который может быть сопряжен с передающим/приемным элементом 122. Хотя на ФИГ. 1В процессор 118 и приемопередатчик 120 показаны в виде отдельных компонентов, следует понимать, что процессор 118 и приемопередатчик 120 могут быть совместно встроены в электронный блок или микросхему.

[0045] Передающий/приемный элемент 122 может быть выполнен с возможностью передачи сигналов на базовую станцию или приема сигналов от нее (например, базовой станции 114а) по радио интерфейсу 116. Например, в одном варианте осуществления передающий/приемный элемент 122 может представлять собой антенну, выполненную с возможностью передачи и/или приема РЧ-сигналов. В варианте осуществления передающий/приемный элемент 122 может представлять собой излучатель/детектор, выполненный с возможностью передачи и/или приема, например, сигналов в ИК-спектре, УФ-спектре или спектре видимого света. В еще одном варианте осуществления передающий/приемный элемент 122 может быть выполнен с возможностью передачи и/или приема сигналов как в РЧ-спектре, так и в спектре видимого света. Следует понимать, что передающий/приемный элемент 122 может быть выполнен с возможностью передачи и/или приема любой комбинации радиосигналов.

[0046] Хотя на ФИГ. 1В передающий/приемный элемент 122 показан в виде отдельного элемента, WTRU 102 может включать в себя любое количество передающих/приемных элементов 122. Более конкретно, WTRU 102 может использовать технологию MIMO. Таким образом, в одном варианте осуществления WTRU 102 может включать в себя два или более передающих/приемных элементов 122 (например, множество антенн) для передачи и приема радиосигналов по радиоинтерфейсу 116.

[0047] Приемопередатчик 120 может быть выполнен с возможностью модуляции сигналов, которые подлежат передаче посредством передающего/приемного элемента 122, а также демодуляции сигналов, которые принимают посредством передающего/приемного элемента 122. Как указано выше, WTRU 102 может иметь многорежимные возможности. Таким образом, приемопередатчик 120 может включать в себя множество приемопередатчиков для обеспечения WTRU 102 возможностью взаимодействия посредством множества RAT, таких как, например, NR и IEEE 802.11.

[0048] Процессор 118 WTRU 102 может быть соединен и может принимать данные, вводимые пользователем через динамик/микрофон 124, клавиатуру 126 и/или дисплей / сенсорную панель 128 (например, жидкокристаллический дисплей (LCD) или дисплей на органических светодиодах (OLED)). Процессор 118 может также выводить пользовательские данные на динамик/микрофон 124, клавиатуру 126 и/или дисплей / сенсорную панель 128. Кроме того, процессор 118 может осуществлять доступ к информации с любого подходящего запоминающего устройства, такого как несъемное запоминающее устройство 130 и/или съемное запоминающее устройство 132, и хранить на нем данные. Несъемное запоминающее устройство 130 (ЗУ) может включать в себя оперативное запоминающее устройство (ОЗУ), постоянное запоминающее устройство (ПЗУ), жесткий диск или запоминающее устройство любого другого типа. Съемное запоминающее устройство 132 может включать в себя карту модуля идентификации абонента (SIM), карту памяти, безопасную цифровую карту памяти (SD) и т.п. В других вариантах осуществления процессор 118 может осуществлять доступ к информации с запоминающего устройства, которое физически не размещено в WTRU 102, как, например, на сервере или домашнем компьютере (не показано), и хранить на нем данные.

[0049] Процессор 118 может получать питание от источника 134 питания и может быть выполнен с возможностью управления питанием и/или распределения питания на другие компоненты в WTRU 102. Источник 134 питания может представлять собой любое подходящее устройство для подачи питания на WTRU 102. Например, источник 134 питания может включать в себя одну или более сухих батарей (например, никель-кадмиевых (NiCd), никель-цинковых (NiZn), гибридных никелевых (NiMH), литий-ионных (Li-ion) батарей и т.д.), солнечных элементов, топливных элементов и т.п.

[0050] Процессор 118 может также быть соединен с набором микросхем GPS 136, который может быть выполнен с возможностью предоставления информации о местоположении (например, долготы и широты) относительно текущего местоположения WTRU 102. Дополнительно или вместо информации от набора микросхем GPS 136 WTRU 102 может принимать информацию о местоположении по радио интерфейсу 116 от базовой станции (например, от базовых станций 114а, 114b) и/или определять свое местоположение на основе синхронизации сигналов, принимаемых от двух или более соседних базовых станций. Следует понимать, что WTRU 102 может получать информацию о местоположении посредством любого подходящего способа определения местоположения и в то же время все еще соответствовать варианту осуществления.

[0051] Процессор 118 может быть дополнительно соединен с другими периферийными устройствами 138, которые могут включать в себя один или более программных и/или аппаратных модулей, которые обеспечивают дополнительные признаки, функциональные возможности и/или возможности по установлению проводной или беспроводной связи. Например, периферийные устройства 138 могут включать в себя акселерометр, электронный компас, спутниковый приемопередатчик, цифровую камеру (для осуществления фото- и видеосъемки), порт универсальной последовательной шины (USB), вибрационное устройство, телевизионный приемопередатчик, беспроводную гарнитуру, модуль Bluetooth®, радиомодуль с частотной модуляцией (FM), цифровой музыкальный проигрыватель, мультимедийный проигрыватель, модуль устройства для воспроизведения видеоигр, Интернет-браузер, устройство виртуальной реальности и/или дополненной реальности (VR/AR), трекер активности и т.п. Периферийные устройства 138 могут включать в себя один или более датчиков, причем датчики могут представлять собой один или более из гироскопа, акселерометра, датчика Холла, магнитометра, датчика ориентации, датчика приближения, датчика температуры, датчика времени; датчика географического положения; высотомера, датчика освещенности, датчика касания, магнитометра, барометра, датчика жеста, биометрического датчика и/или датчика влажности.

[0052] WTRU 102 может включать в себя полнодуплексное радиоустройство, в котором передача и прием некоторых или всех сигналов (например, связанных с конкретными подкадрами) как для UL (например, для передачи), так и для нисходящей линии связи (например, для приема) могут быть осуществлены совместно и/или одновременно. Полнодуплексное радиоустройство может включать в себя модуль управления помехами для снижения уровня и/или по существу устранения собственных помех с помощью любого аппаратного обеспечения (например, дросселя) или обработки сигнала с помощью процессора (например, отдельного процессора (не показан) или процессора 118). В варианте осуществления WRTU 102 может включать в себя полнодуплексное радиоустройство для передачи и приема некоторых или всех сигналов (например, связанных с конкретными подкадрами) как для UL (например, для передачи), так и для нисходящей линии связи (например, для приема).

[0053] На ФИГ. 1С представлена системная схема RAN 104 и CN 106 в соответствии с вариантом осуществления. Как отмечено выше, RAN 104 может использовать технологию радиосвязи E-UTRA для взаимодействия с модулями WTRU 102а, 102b, 102с по радиоинтерфейсу 116. RAN 104 может также обмениваться данными с CN 106.

[0054] RAN 104 может включать в себя базовые станции eNode-B 160а, 160b, 160с, хотя следует понимать, что сеть RAN 104 может включать в себя любое количество базовых станций eNode-B и в то же время все еще соответствовать варианту осуществления. Каждая базовая станция eNode-B 160а, 160b, 160с может включать в себя один или более приемопередатчиков для связи с модулями WTRU 102а, 102b, 102с по радиоинтерфейсу 116. В одном варианте осуществления станции eNode В 160а, 160b, 160с могут реализовывать технологию MIMO. Таким образом, станция eNode-B 160а может, например, использовать множество антенн для передачи радиосигналов на WTRU 102а и/или приема от него радиосигналов.

[0055] Каждая базовая станция eNode-B 160а, 160b, 160с может быть связана с конкретной сотой (не показано) и может быть выполнена с возможностью принятия решений относительно управления радиоресурсом, решений относительно передачи обслуживания, диспетчеризации пользователей в UL и/или DL и т.п. Как показано на ФИГ. 1С, базовые станции eNode-B 160а, 160b, 160 с могут взаимодействовать друг с другом по интерфейсу Х2.

[0056] CN 106, показанная на ФИГ. 1С, может включать в себя объект управления мобильностью (ММЕ) 162, обслуживающий шлюз 164 и шлюз (PGW) 166 сети с пакетной передачей данных (PDN). Хотя каждый из вышеперечисленных элементов показан как часть CN 106, следует понимать, что любой один из этих элементов может принадлежать субъекту, отличному от оператора CN и/или быть предоставленным им для использования.

[0057] ММЕ 162 может быть подключен к каждой базовой станции eNode-Bs 162а, 162b, 162с в RAN 104 посредством интерфейса S1 и может выступать в качестве узла управления. Например, ММЕ 162 может отвечать за аутентификацию пользователей WTRU 102а, 102b, 102с, активацию/деактивацию переноса информации, выбор конкретного обслуживающего шлюза во время начального соединения модулей WTRU 102а, 102b, 102с и т.п. ММЕ 162 может обеспечивать функцию плоскости управления для переключения между RAN 104 и другими RAN (не показано), которые используют другие технологии радиосвязи, такие как GSM и/или WCDMA.

[0058] SGW 164 может быть подключен к каждой станции eNode В 160а, 160b, 160с в RAN 104 посредством интерфейса SI. SGW 164 может по существу направлять и пересылать пакеты данных пользователя на/от WTRU 102а, 102b, 102с. SGW 164 может выполнять другие функции, например привязку плоскостей пользователя во время передачи обслуживания между базовыми станциями eNode В, инициирование пейджинга, когда данные DL доступны для модулей WTRU 102а, 102b, 102 с, управление и хранение контекста модуля WTRU 102а, 102b, 102с и т.п.

[0059] SGW 164 может быть подключен к PGW 166, который может обеспечивать модули WTRU 102а, 102b, 102с доступом к сетям с коммутацией пакетов, таким как сеть Интернет 110, для облегчения обмена данными между WTRU 102а, 102b, 102с и устройствами с поддержкой протокола IP.

[0060] CN 106 может облегчать взаимодействие с другими сетями. Например, CN 106 может обеспечивать модули WTRU 102а, 102b, 102с доступом к сетям с коммутацией каналов, таким как PSTN 108, для облегчения связи между WTRU 102а, 102b, 102с и традиционными устройствами связи наземной линии связи. Например, CN 106 может включать в себя IP-шлюз (например, сервер мультимедийной IP-подсистемы (IMS)), который выступает в качестве интерфейса между CN 106 и PSTN 108, или может осуществлять связь с ним. Кроме того, CN 106 может обеспечивать модули WTRU 102а, 102b, 102с доступом к другим сетям 112, которые могут включать в себя другие проводные и/или беспроводные сети, которые принадлежат другим поставщикам услуг и/или предоставлены ими для использования.

[0061] Хотя WTRU описан по ФИГ. 1A-1D как беспроводной терминал, предполагается, что в определенных типовых вариантах осуществления такой терминал может использовать (например, временно или постоянно) проводной интерфейс связи с сетью связи.

[0062] В типовых вариантах осуществления другая сеть 112 может представлять собой WLAN.

[0063] WLAN в режиме базового набора служб (BSS) инфраструктуры может иметь точку доступа (АР) для BSS и одну или более станций (STA), связанных с АР. АР может иметь доступ к системе распределения (DS) или интерфейс с ней или же осуществлять связь по проводной/беспроводной сети другого типа, которая переносит трафик в BSS и/или вне BSS. Трафик на STA, обеспеченный вне BSS, может поступать через АР и может быть доставлен на STA. Трафик, исходящий от STA к получателям, вне BSS может быть отправлен на АР для доставки соответствующим получателям. Трафик между STA в пределах BSS может быть отправлен через АР, например, если STA-источник может отправлять трафик на АР, а АР может доставлять трафик STA-получателю. Трафик между STA в пределах BSS можно рассматривать и/или упоминать в качестве однорангового трафика. Одноранговый трафик может быть передан между (например, непосредственно между) STA-источником и STA-получателем при установленном прямым соединением (DLS). В определенных типовых вариантах осуществления DLS может использовать DLS 802.11е или туннелированную DLS 802.11z (TDLS). WLAN с использованием независимого BSS (IBSS) режима может не иметь АР, a STA (например, все STA) в пределах, или использующие, IBSS могут осуществлять связь непосредственно друг с другом. IBSS режим иногда может называться в настоящем документе режимом связи с прямым соединением.

[0064] При использовании режима работы инфраструктуры 802.11ac или аналогичного режима работы АР может передавать маяк посредством фиксированного канала, такого как первичный канал. Первичный канал может иметь фиксированную ширину (например, ширину полосы пропускания 20 МГц) или ширину, динамически установленную с помощью сигнализации. Первичный канал может представлять собой рабочий канал BSS и может быть использован станциями STA для установления соединения с АР. В определенных типовых вариантах осуществления может быть реализован множественный доступ с контролем несущей и предотвращением конфликтов (CSMA/CA), например, в системах 802.11. Для CSMA/CA STA (например, каждая STA), включая АР, может обнаруживать первичный канал. При распознавании/обнаружении и/или определении занятости первичного канала конкретной станцией STA эта конкретная STA может отключаться. Одна STA (например, только одна станция) может осуществлять передачу в любой конкретный момент времени в данном BSS.

[0065] Для осуществления связи STA с высокой пропускной способностью (НТ) может быть использован канал шириной 40 МГц, например, путем объединения первичного канала 20 МГц со смежным или несмежным каналом 20 МГц с формированием канала шириной 40 МГц.

[0066] STA со сверхвысокой пропускной способностью (VHT) могут поддерживать каналы шириной 20 МГц, 40 МГц, 80 МГц и/или 160 МГц. Каналы 40 МГц и/или 80 МГц могут быть сформированы путем объединения сплошных каналов 20 МГц. Канал 160 МГц может быть сформирован путем объединения 8 сплошных каналов 20 МГц или путем объединения двух несплошных каналов 80 МГц, которые могут называться конфигурацией 80+80. Для конфигурации 80+80 данные после кодирования канала могут проходить через анализатор сегментов, который может разделять данные на два потока. Обработка в виде обратного быстрого преобразования Фурье (IFFT) и обработка во временной области может быть выполнена отдельно для каждого потока. Указанные потоки могут быть сопоставлены двум каналам 80 МГц, а данные могут быть переданы передающей станцией STA. В приемнике принимающей STA вышеописанная операция для конфигурации 80+80 может быть инвертирована, а объединенные данные могут быть отправлены на устройство управления доступом к среде передачи данных (MAC).

[0067] 802.11af и 802.11ah поддерживают подрежимы работы 1 ГГц. Значения ширины полосы пропускания канала и несущие уменьшены в 802.11af и 802.11ah по сравнению с используемыми в 802.11n и 802.11ac. 802.11af поддерживает ширины полосы пропускания 5 МГц, 10 МГц и 20 МГц в неиспользуемом частотном спектре телевидения (TVWS), а 802.11ah поддерживает ширины полосы пропускания 1 МГц, 2 МГц, 4 МГц, 8 МГц и 16 МГц с использованием спектра, отличного от TVWS. Согласно типовому варианту осуществления 802.11ah может поддерживать управление с измерением / межмашинные связи, например устройства МТС в макрозоне покрытия. Устройства МТС могут обладать определенными возможностями, например ограниченными возможностями, включая поддержку (например, поддержку только) определенных и/или ограниченных значений ширины полосы пропускания. Устройства МТС могут включать в себя батарею, имеющую срок службы батареи, превышающий пороговое значение (например, для обеспечения очень длительного срока службы батареи).

[0068] Системы WLAN, которые могут поддерживать множество каналов и значений ширины полосы пропускания канала, такие как 802.11n, 802.11ac, 802.11af и 802.11ah, включают в себя канал, который может быть назначен в качестве первичного канала. Первичный канал может иметь ширину полосы пропускания, равную наибольшей общей рабочей ширине полосы пропускания, поддерживаемой всеми STA в BSS. Ширина полосы пропускания первичного канала может быть установлена и/или ограничена станцией STA из числа всех STA, работающих в BSS, которая поддерживает режим работы с наименьшей шириной полосы пропускания. В примере 802.11ah первичный канал может иметь ширину 1 МГц для STA (например, устройств типа МТС), которые поддерживают (например, поддерживают только) режим 1 МГц, даже если АР и другие STA в BSS поддерживают 2 МГц, 4 МГц, 8 МГц, 16 МГц и/или режимы работы с другими значениями ширины полосы пропускания канала. Параметры обнаружения несущей и/или вектора выделения сети (NAV) могут зависеть от состояния первичного канала. Если первичный канал занят, например, из-за STA (которая поддерживает только режим работы 1 МГц), осуществляющей передачу на АР, все доступные полосы частот могут считаться занятыми, даже если большинство полос частот остаются незанятыми и могут быть доступными.

[0069] В Соединенных Штатах доступные полосы частот, которые могут быть использованы 802.11ah, находятся в диапазоне от 902 МГц до 928 МГц. Доступные полосы частот в Корее - от 917,5 МГц до 923,5 МГц. Доступные полосы частот в Японии - от 916,5 МГц до 927,5 МГц. Общая ширина полосы пропускания, доступная для 802.1 lah, составляет от 6 МГц до 26 МГц в зависимости от кода страны.

[0070] На ФИГ. 1D представлена системная схема RAN 113 и CN 115 в соответствии с вариантом осуществления. Как отмечено выше, RAN 113 может использовать технологию радиосвязи NR для взаимодействия с модулями WTRU 102а, 102b, 102с по радиоинтерфейсу 116. RAN 113 может также обмениваться данными с CN 115.

[0071] RAN 113 может включать в себя gNB 180а, 180b, 180с, хотя следует понимать, что сеть RAN 113 может включать в себя любое количество станций gNB и в то же время все еще соответствовать варианту осуществления. Каждая gNB 180а, 180b, 180с может включать в себя один или более приемопередатчиков для связи с модулями WTRU 102а, 102b, 102с по радиоинтерфейсу 116. В одном варианте осуществления gNB 180а, 180b, 180с могут реализовывать технологию MIMO. Например, gNB 180а, 108b могут использовать формирование луча для передачи сигналов и/или приема сигналов от gNB 180а, 180b, 180с. Таким образом, gNB 180а, например, может использовать множество антенн для передачи радиосигналов на WTRU 102а и/или приема от него радиосигналов. В варианте осуществления gNB 180а, 180b, 180с могут реализовывать технологию агрегирования несущих. Например, gNB 180а может передавать на WTRU 102а множество несущих составляющих (не показаны). Подмножество этих несущих составляющих может относиться к нелицензированному спектру, тогда как остальные несущие составляющие могут относиться к лицензированному спектру. В варианте осуществления gNB 180а, 180b, 180с могут реализовывать технологию многоточечного согласования (СоМР). Например, WTRU 102а может принимать согласованные передачи от gNB 180а и gNB 180b (и/или gNB 180с).

[0072] WTRU 102а, 102b, 102с могут осуществлять связь с gNB 180а, 180b, 180с с использованием передач, связанных с масштабируемой численной величиной. Например, разнос символов OFDM и/или разнос поднесущих OFDM может быть различным для разных передач, разных сот и/или разных участков спектра беспроводной передачи. WTRU 102а, 102b, 102с могут осуществлять связь с gNB 180а, 180b, 180с с использованием подкадра или временных интервалов передачи (TTI) с различной или масштабируемой длительностью (например, содержащих различное количество символов OFDM и/или имеющих постоянные различные длительности абсолютного значения времени).

[0073] gNB 180а, 180b, 180с могут быть выполнены с возможностью осуществления связи с модулями WTRU 102а, 102b, 102с в автономной конфигурации и/или в неавтономной конфигурации. В автономной конфигурации WTRU 102а, 102b, 102с могут осуществлять связь с gNB 180а, 180b, 180с без одновременного доступа к другим RAN (например, таким как eNode-B 160а, 160b, 160с). В автономной конфигурации WTRU 102а, 102b, 102с могут использовать одну или более gNB 180а, 180b, 180с в качестве опорной точки для мобильности. В автономной конфигурации WTRU 102а, 102b, 102с могут осуществлять связь с gNB 180а, 180b, 180с с использованием сигналов в нелицензированной полосе. В неавтономной конфигурации WTRU 102а, 102b, 102с могут осуществлять связь / устанавливать соединение с gNB 180а, 180b, 180с, одновременно осуществляя связь / устанавливая соединение с другой RAN, такой как eNode-B 160а, 160b, 160с. Например, WTRU 102а, 102b, 102с могут реализовывать принципы двойного соединения (DC) для по существу одновременного осуществления связи с одним или более gNB 180а, 180b, 180с и одним или более eNode-B 160а, 160b, 160с. В неавтономной конфигурации eNode-B 160а, 160b, 160с могут выступать в качестве опорной точки для мобильности для модулей WTRU 102а, 102b, 102с, a gNB 180а, 180b, 180с могут обеспечивать дополнительное покрытие и/или пропускную способность для обслуживания WTRU 102а, 102b, 102с.

[0074] Каждая из gNB 180а, 180b, 180с может быть связана с конкретной сотой (не показано) и может быть выполнена с возможностью принятия решений относительно управления радиоресурсом, решений относительно передачи обслуживания, диспетчеризации пользователей в UL и/или DL, поддержки сегментирования сети, двусторонней связи, взаимодействия между NR и E-UTRA, маршрутизации данных плоскости пользователя в функциональный блок 184а, 184b плоскости пользователя (UPF), маршрутизации информации плоскости управления в функциональный блок 182а, 182b управления доступом и мобильностью (AMF) и т.п. Как показано на ФИГ. 1D, базовые станции gNB 180а, 180b, 180с могут взаимодействовать друг с другом по интерфейсу Xn.

[0075] CN 115, показанная на ФИГ. 1D, может включать в себя по меньшей мере один AMF 182а, 182b, по меньшей мере один UPF 184а, 184b, по меньшей мере один функциональный блок управления сеансом (SMF) 183а, 183b и, возможно, сеть передачи данных (DN) 185а, 185b. Хотя каждый из вышеперечисленных элементов показан как часть CN 115, следует понимать, что любой один из этих элементов может принадлежать субъекту, отличному от оператора CN и/или быть предоставленным им для использования.

[0076] AMF 182а, 182b может быть подключен к одной или более gNB 180а, 180b, 180с в RAN 113 посредством интерфейса N2 и может выступать в качестве узла управления. Например, AMF 182а, 182b может отвечать за аутентификацию пользователей модулей WTRU 102а, 102b, 102с, поддержку сегментирования сети (например, обработку различных сеансов PDU с различными требованиями), выбор конкретного SMF 183а, 183b, управление зоной регистрации, прекращение сигнализации NAS, управление мобильностью и т.п. Сегментирование сети может быть использовано управлением AMF 182а, 182b для настройки поддержки CN для модулей WTRU 102а, 102b, 102с на основании типов служб, используемых модулями WTRU 102а, 102b, 102с. Например, различные фрагменты сети могут быть установлены для разных вариантов использования, таких как службы, основанные на связи повышенной надежности с малым временем задержки (URLLC), службы, основанные на доступе к расширенной широкополосной сети мобильной связи (еМВВ), службы для доступа к межмашинной связи (МТС) и/или т.п. AMF 162 может обеспечивать функцию плоскости управления для переключения между RAN 113 и другими RAN (не показаны), которые используют другие технологии радиосвязи, такие как LTE, LTE-A, LTE-A Pro, и/или технологии доступа, отличные от 3GPP, например WiFi.

[0077] SMF 183а, 183b может быть подключен к AMF 182а, 182b в CN 115 по интерфейсу N11. SMF 183а, 183b может также быть подключен kUPF 184а, 184b в CN 115 по интерфейсу N4. SMF 183а, 183b может выбирать и управлять UPF 184а, 184b и конфигурировать маршрутизацию трафика через UPF 184а, 184b. SMF 183а, 183b может выполнять другие функции, такие как управление и выделение IP-адреса UE, управление сеансами PDU, управление реализацией политики и QoS, предоставление уведомлений о данных нисходящей линии связи и т.п. Тип сеанса PDU может быть основан на IP, не основан на IP, основан на Ethernet и т.п.

[0078] UPF 184а, 184b могут быть подключены к одному или более gNB 180а, 180b, 180с в RAN 113 посредством интерфейса N3, который может обеспечивать модули WTRU 102а, 102b, 102с доступом к сетям с коммутацией пакетов, таким как Интернет 110, для облегчения обмена данными между WTRU 102а, 102b, 102с и устройствами с поддержкой протокола IP. UPF 184, 184b может выполнять другие функции, такие как маршрутизация и передача пакетов, применение политик в плоскости пользователя, поддержка многоканальных сеансов PDU, обработка QoS в плоскости пользователя, буферизация пакетов нисходящей линии связи, привязка для обеспечения мобильности и т.п.

[0079] CN 115 может облегчать взаимодействие с другими сетями. Например, CN 115 может включать в себя IP-шлюз (например, сервер мультимедийной IP-подсистемы (IMS)), который выступает в качестве интерфейса между CN 115 и PSTN 108, или может осуществлять связь с ним. Кроме того, CN 115 может предоставлять WTRU 102а, 102b, 102с доступ к сетям 112, которые могут включать в себя другие проводные или беспроводные сети, которые принадлежат и/или предоставляются для использования посредством других поставщиков услуг. В одном варианте осуществления WTRU 102а, 102b, 102с могут быть подключены к локальной сети данных (DN) 185а, 185b через UPF 184а, 184b посредством интерфейса N3 к UPF 184а, 184b и интерфейса N6 между UPF 184а, 184b и DN 185а, 185b.

[0080] Принимая во внимание ФИГ. 1А-1D и соответствующие описания ФИГ. 1А 1D, одна или более или все из функций, описанных в настоящем документе в связи с одним или более из: WTRU 102a-d, базовой станции 114a-b, eNode-B 160а-с, ММЕ 162, SGW 164, PGW 166, gNB 180а-с, AMF 182а-b, UPF 184а-b, SMF 183а-b, DN 185а-b и/или любого (-ых) другого (-их) устройства (устройств), описанного (-ых) в этом документе, могут быть реализованы одним или более устройствами эмуляции (не показаны). Устройства эмуляции могут представлять собой одно или более устройств, выполненных с возможностью эмуляции одной или более функций или всех функций, описанных в настоящем документе. Например, устройства эмуляции могут быть применены для испытания других устройств и/или для моделирования функций сети и/или WTRU.

[0081] Устройства эмуляции могут быть выполнены с возможностью осуществления одного или более испытаний других устройств в лабораторной среде и/или в сетевой среде оператора. Например, одно или более устройств эмуляции могут выполнять одну или более функций или все функции, будучи полностью или частично реализованными и/или развернутыми в качестве части проводной и/или беспроводной сети связи, для испытания других устройств в сети связи. Одно или более устройств эмуляции могут выполнять одну или более функций или все функции, будучи временно реализованными/развернутыми в качестве части проводной и/или беспроводной сети связи. Устройство эмуляции может быть непосредственно соединено с другим устройством для испытания и/или выполнения испытания с использованием беспроводной связи посредством канала беспроводной связи.

[0082] Одно или более устройств эмуляции могут выполнять одну или более функций, включая все функции, не будучи реализованными/развернутыми в качестве части проводной и/или беспроводной сети связи. Например, устройства эмуляции могут быть использованы в сценарии испытания в испытательной лаборатории и/или в неразвернутой (например, испытательной) проводной и/или беспроводной сети связи для осуществления испытания одного или более компонентов. Одно или более устройств эмуляции могут представлять собой испытательное оборудование. Для передачи и/или приема данных в устройствах эмуляции могут быть использованы прямое РЧ-соединение и/или беспроводные связи посредством РЧ-схемы (например, которая может включать одну или более антенн).

[0083] Для планирования передачи (например, запроса) в восходящей линии связи могут быть предусмотрены способы, устройства и системы. Последовательность может быть определена (например, для выполнения передачи). Циклический сдвиг последовательности может быть определен для модуля беспроводной передачи/приема (WTRU). Положительное/отрицательное подтверждение (ACK/NACK) может быть передано, например, с помощью физического канала управления восходящей линией связи (PUCCH) и/или с использованием циклического сдвига.

[0084] В системах беспроводной передачи данных информация управления восходящей линии связи (UCI) может содержать индикаторы информации об управлении и/или состоянии, которые могут облегчать процедуры передачи данных на физическом уровне. Например, UCI может содержать подтверждение или отрицательное подтверждение (ACK/NACK) гибридного автоматического запроса на повторение передачи (HARQ), которые могут использоваться для указания на получение HARQ. UCI может включать в себя индикатор качества канала (CQI), который может служить измерением качества связи беспроводного канала. CQI для данного канала может зависеть от типа схемы модуляции, используемой системой связи.

[0085] UCI может включать в себя запросы планирования (SR), которые могут служить для запроса ресурсов радиосвязи для предстоящей передачи по нисходящей линии связи или восходящей линии связи. UCI может содержать индикатор матрицы предварительного кодирования (PMI) и/или индикатор ранга (ri) для передачи по нисходящей линии связи или восходящей линии связи. PMI можно использовать для облегчения обмена данными по нескольким потокам данных и интерпретации сигналов на физическом уровне, например, путем указания обозначенной матрицы предварительного кодирования. RI может указывать на количество уровней, которые могут быть использованы для пространственного мультиплексирования в системе связи, или RI может указывать на максимальное количество таких уровней. Модуль беспроводной передачи/приема (WTRU), который может представлять собой пользовательское оборудование (WTRU), может передавать UCI в сеть (например, в сетевой объект, такой как базовая станция) для предоставления на физический уровень информации, облегчающей беспроводную связь.

[0086] В технологии «Новое радио» (NR) UCI может передаваться по физическому каналу управления UL (PUCCH). PUCCH может передаваться за короткий период времени (например, один или два символа OFDM) вблизи последнего передаваемого символа (-ов) UL интервала. PUCCH может передаваться в течение продолжительного периода времени за множество символов UL (например, более двух символов OFDM), что может увеличить покрытие. Канал управления UL может быть подвергнут мультиплексированию с частотным разделением с каналом данных UL в пределах интервала. WTRU может быть назначен ресурс PUCCH для передачи UCI, причем ресурс PUCCH может включать в себя временную, частотную и, когда это применимо, кодовую области.

[0087] В NR может быть предусмотрен механизм эффективной передачи информации управления UL в PUCCH (например, короткий PUCCH с длительностью, равной одному или двум символам). Эффективная передача информации управления UL может включать в себя компромисс между пользовательской способностью мультиплексирования и коэффициентом блочных ошибок (BLER). Могут быть обеспечены способы и устройства для мультиплексирования различных категорий UCI (например, SR, ACK/NACK и т.д.) и/или опорных символов или опорных сигналов (RS) при наличии нескольких (например, двух) длин PUCCH (например, короткий PUCCH с длительностью, равной одному символу или двум символам). В случае передачи SR помехи могут быть исключены при увеличении пользовательской способности мультиплексирования.

[0088] PUCCH - это физический канал управления восходящей линии связи, который может иметь подтверждение гибридного ARQ (HARQ АСК) или отрицательное подтверждение (HARQ NACK), отчеты информации о состоянии канала (CSI) (например, которые могут содержать информацию о формировании луча) и/или запросы планирования (SR). Набор ресурсов управления восходящей линии связи (UCRS) может включать в себя один или более физических ресурсных блоков (PRB) в частотной области и может охватывать один или более символов ортогонального мультиплексирования с частотным разделением (OFDM) во временной области. PUCCH может передаваться по одному или нескольким UCRS. Информация управления восходящей линии связи (UCI) может включать в себя набор битов информации управления, передаваемых WTRU на gNB по восходящей линии связи.

[0089] Последовательность постоянной амплитуды с нулевой автокорреляцией (CAZAC) может представлять собой периодическую комплекснозначную последовательность с постоянной амплитудой и нулевыми периодическими (циклическими) автокорреляциями со сдвигом по фазе. Позиционно-импульсная модуляция (РРМ) может быть формой кодирования, в которой биты сообщения могут кодироваться позициями передаваемого импульса. Отношение максимального и среднего уровня мощности (PAPR) может представлять собой пиковую амплитуду в квадрате, разделенную на среднюю мощность или максимальную мощность, деленную на среднюю мощность.

[0090] Можно обеспечить передачу ACK/NACK (например, HARQ ACK/NACK) и/или SR на PUCCH (например, короткий PUCCH с длительностью, равной одному или двум символам). Может быть предоставлен PUCCH на основе последовательности (например, короткий PUCCH) (например, UCI может передаваться по PUCCH с использованием последовательности). Для передач управления восходящей линии связи WTRU может передавать информацию управления восходящей линии связи (UCI) в PUCCH с определенной длительностью (например, короткой длительностью, равной одному или двум символам). WTRU может модулировать символ информации UCI, такой как ACK/NACK, SR и т.п., с помощью последовательности. Последовательность может представлять собой последовательность Задова - Чу (ZC), последовательность CAZAC и/или т.п. (например, другую подходящую сгенерированную компьютером последовательность или CGS). Символ информации UCI может включать в себя 1-битный символ BPSK или 2-битный символ QPSK. Различные циклические сдвиги (например, циклические временные сдвиги) последовательности (например, последовательности CAZAC) могут использоваться для сигнализации (например, передачи) UCI (например, 1 бита или 2 битов информации UCI). Примеры таких сценариев описаны в настоящем документе.

[0091] На ФИГ. 2 показан пример схемы использования четырех циклических сдвигов последовательности (например, последовательности CAZAC) для передачи 2 битов положительных/отрицательных подтверждений (например, HARQ ACK/NACK) или 1 бита ACK/NACK и 1 бита SR. Например, на ФИГ. 2 может быть показано, как WTRU может использовать четыре циклических сдвига одной и той же базовой последовательности CAZAC для передачи 2 битов положительных/отрицательных подтверждений (например, HARQ ACK/NACK) или 1 бита ACK/NACK и 1 бита SR, как показано в таблице 1. Как показано на ФИГ. 2, возможны 12 возможных циклических сдвигов (например, на основе последовательности с длиной, равной 12). Циклические сдвиги могут быть выбраны для различных WTRU, которые могут быть мультиплексированы на одних и тех же частотно-временных ресурсах PUCCH (например, короткий PUCCH). Различные последовательности могут быть разделены на приемнике в присутствии частотно-избирательных каналов, например, путем разнесения циклических сдвигов, которые могут быть выделены одному и тому же пользователю, друг от друга (например, самые удаленные друг от друга). Например, циклические сдвиги, которые могут иметь большое круговое разделение (например, наибольшее возможное круговое разделение), могут быть назначены одному и тому же пользователю. Например, это может уменьшить частоту ошибок при обнаружении ACK/NACK для пользователя. Если могут передаваться несколько битов SR, несколько битов ACK/NACK могут быть применены к нескольким битам SR.

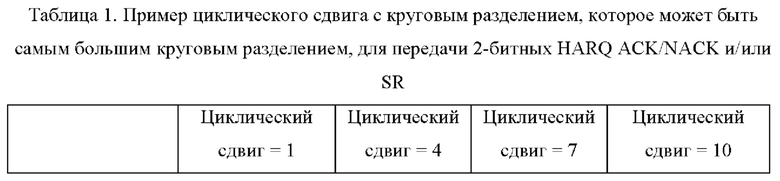

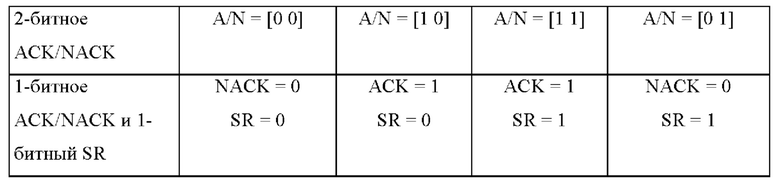

[0092] Как показано в таблице 1, WTRU может определить, что он имеет двухбитное HARQ ACK/NACK или однобитное HARQ ACK/NACK и однобитный SR для передачи. WTRU может дополнительно определять, что последовательность, которая может использоваться для передачи HARQ ACK/NACK и/или SR, имеет длину, равную 12 (например, может быть доступно всего 12 циклических сдвигов, доступных для WTRU для передачи HARQ ACK/NACK и/или SR). WTRU может выбирать различные циклические сдвиги последовательности для передачи HARQ ACK/NACK и/или SR на основании значения HARQ ACK/NACK и/или SR. WTRU может выбирать циклические сдвиги таким образом, чтобы они в наибольшей возможной степени отличались друг от друга (например, на по меньшей мере четверть длины последовательности или четверть от общего количества циклических сдвигов, связанных с последовательностью). Например, если последовательность имеет длину, равную 12, WTRU может использовать циклические сдвиги 1, 4, 7 и 10 для передачи двухбитных значений HARQ ACK/NACK, представляющих собой [0,0], [1,0], [1,1] и [0,1] соответственно. WTRU может принимать конфигурацию от сетевого объекта, в отношении которого следует использовать циклический сдвиг для передачи HARQ ACK/NACK и/или SR. Различные WTRU могут использовать разные циклические сдвиги для передачи HARQ АСК/АСК, например, для снижения вероятности помех между WTRU. Например, первый WTRU может быть выполнен с возможностью применения циклических сдвигов (1, 4, 7, 10) для передачи соответственно четырех двухбитных значений HARQ NACK/ACK, тогда как второй WTRU может быть выполнен с возможностью использования циклических сдвигов (2, 5, 8, 11) для передачи четырех двухбитных значений HARQ NACK/ACK. В примерах (например, при использовании общей последовательности длиной, равной 12) три WTRU (например, пользователи) могут быть мультиплексированы на одних и тех же частотно-временных ресурсах PUCCH.

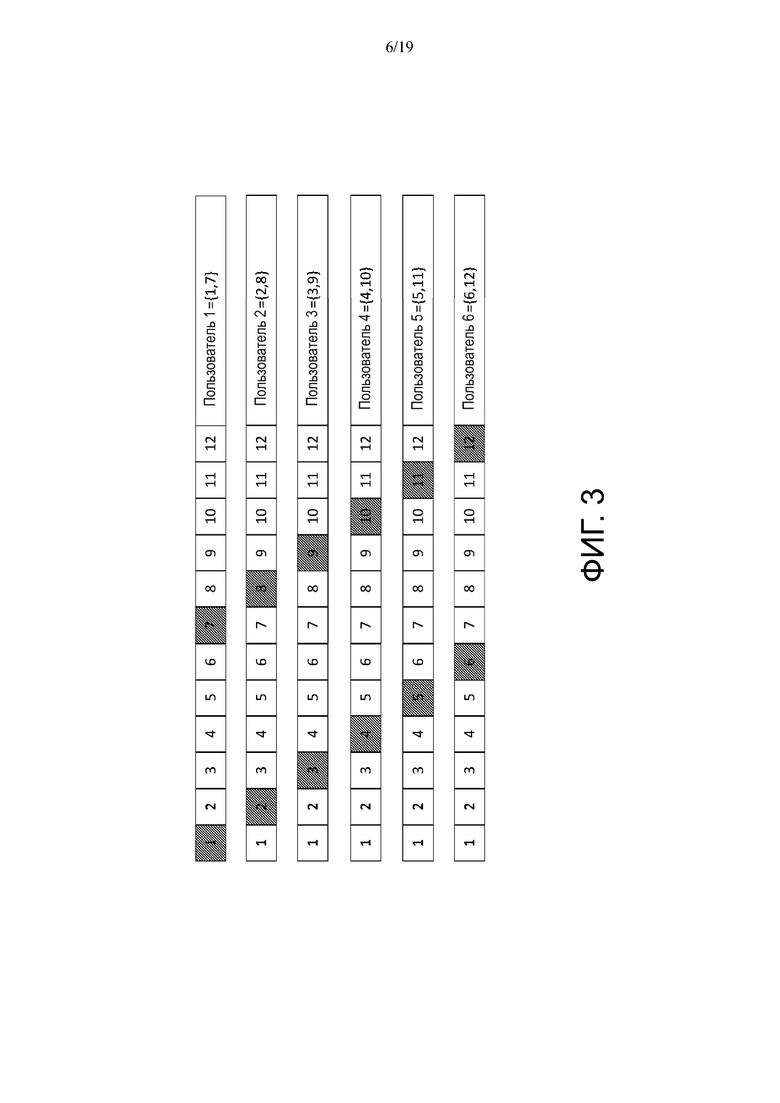

[0093] На ФИГ. 3 представлен пример схемы, иллюстрирующей передачу 1-битного ACK/NACK и/или SR с использованием двух циклических сдвигов последовательности. Например, как показано на ФИГ. 3, WTRU может использовать два циклических сдвига последовательности CAZAC для передачи 1 бита положительного/отрицательного подтверждений (например, HARQ ACK/NACK) или SR, как показано в таблице 2А. Для пользователя можно использовать циклические сдвиги с большим круговым разделением, например, для увеличения вероятности обнаружения в приемнике. Например, циклические сдвиги с наибольшим возможным круговым разделением можно применять для одного и того же пользователя, чтобы максимизировать вероятность обнаружения в приемнике. Когда HARQ ACK/NACK содержит один бит информации, два циклических сдвига последовательности могут быть разделены половиной длины последовательности (например, половиной общего количества доступных циклических сдвигов в пределах выделенного одного или более ресурсных блоков (RB), которые могут содержать PUCCH). Если в PRB доступны 12 циклических сдвигов, в PUCCH (например, короткий PUCCH), охватывающем 1 PRB, может поддерживаться до шести пользователей. В PUCCH (например, короткий PUCCH), охватывающем 2 PRB, может поддерживаться до 12 пользователей. NACK можно интерпретировать как DTX, если не может быть сигнализации DTX.

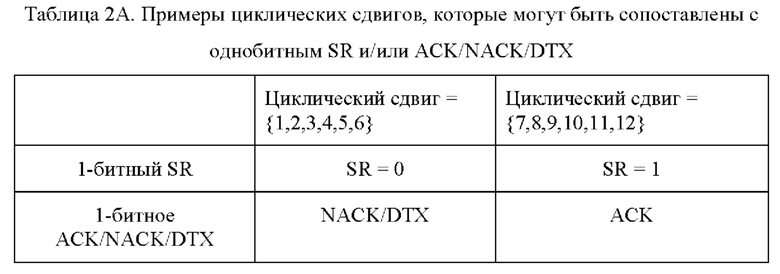

[0094] Как показано в таблице 2А, WTRU может определить, что он имеет однобитное HARQ ACK/NACK или однобитное SR для передачи. WTRU может дополнительно определять, что последовательность, которая может использоваться для передачи HARQ ACK/NACK и/или SR, имеет длину, равную 12 (например, может быть всего 12 циклических сдвигов, связанных с последовательностью). WTRU может выбирать различные циклические сдвиги для передачи HARQ ACK/NACK и/или SR на основании значения HARQ ACK/NACK и/или SR. WTRU может выбирать циклические сдвиги таким образом, чтобы они в наибольшей возможной степени отличались друг от друга (например, на половину длины последовательности или половину от общего количества циклических сдвигов, связанных с последовательностью). Например, при наличии 12 циклических сдвигов WTRU может использовать циклические сдвиги 1 и 7, 2 и 8, 3 и 9 и/или т.п. для передачи HARQ NACK и HARQ АСК соответственно. WTRU может принимать конфигурацию от сетевого объекта, в отношении которого следует использовать циклический сдвиг для передачи HARQ ACK/NACK и/или SR. Различные WTRU могут использовать разные циклические сдвиги для передачи HARQ АСК/АСК, например, для снижения вероятности помех между WTRU. Например, первый WTRU может быть выполнен с возможностью использования циклических сдвигов (1, 7), чтобы соответственно передавать два однобитных значения HARQ NACK/ACK, в то время как второй WTRU может быть выполнен с возможностью использования циклических сдвигов (2, 8) для передачи двух однобитных значений HARQ NACK/ACK. В примерах (например, при использовании общей последовательности длиной, равной 12) шесть WTRU (например, пользователи) могут быть мультиплексированы на одних и тех же частотно-временных ресурсах PUCCH.

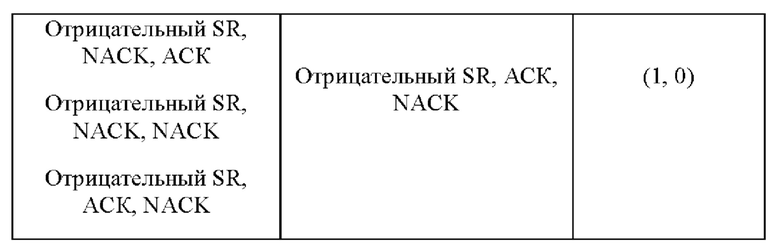

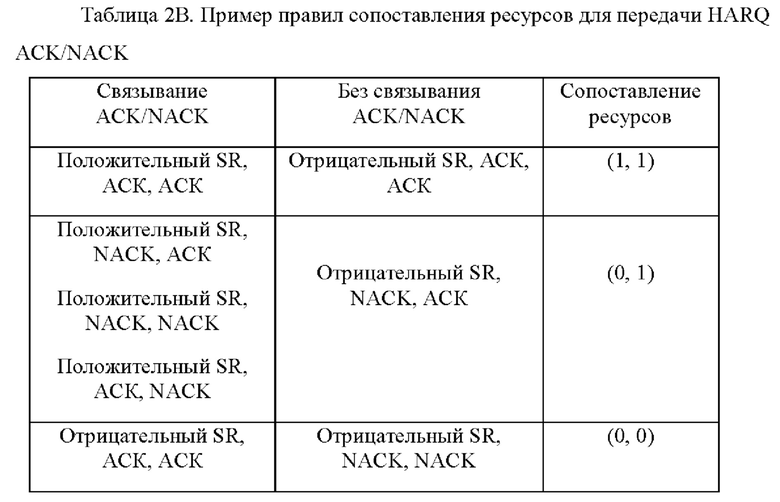

[0095] Для передачи SR WTRU может передавать запрос на назначение UL с использованием циклического сдвига последовательности и может воздержаться от передачи (например, ничего не передавать) на своей назначенной последовательности, когда он не запрашивает назначение UL. За счет воздержания от передачи (например, не передавая ничего) в отсутствие запроса планирования UL, WTRU может избежать возникновения помех для других пользователей в системе. Такой подход может увеличивать количество пользователей, которые могут быть мультиплексированы на RB для передачи SR на PUCCH (например, короткий PUCCH). Например, в зависимости от частотной избирательности канала, могут быть мультиплексированы 12 пользователей.

[0096] Если канал восходящей линии связи (например, PUCCH) характеризуется высокой частотной избирательностью, планировщик может избежать назначения смежным циклическим сдвигам различным пользователям. Например, в сценарии, описанном на ФИГ. 3, могут быть назначены нечетные циклические сдвиги, а четные циклические сдвиги могут не использоваться, или наоборот. Количество пользователей, которые могут быть мультиплексированы на одних и тех же частотно-временных ресурсах PUCCH, может быть уменьшено наполовину.

[0097] Количество ресурсов HARQ ACK/NACK и/или SR, соответствующих циклическим сдвигам, которые могут поддерживаться в PUCCH (например, короткий PUCCH), может обозначаться как . В зависимости от частотной избирательности канала некоторые из циклических сдвигов могут быть исключены из пула ресурсов, например, с использованием ограничения подмножества, которое может быть реализовано с помощью параметра . Затем,

где может представлять собой количество RB, которые могут содержать PUCCH.

[0098] В примере, показанном на ФИГ. 3, и могут быть равны 1, что может привести к может подразумевать, что в системе могут использоваться циклические сдвиги, и ограничения подмножества может не быть.

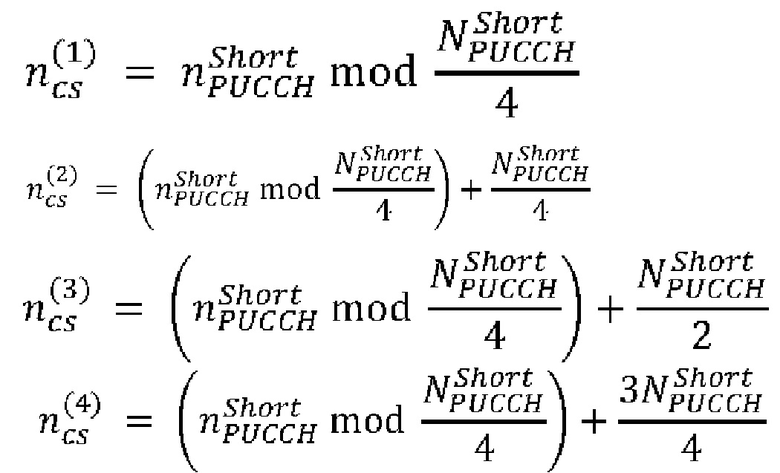

[0099] WTRU может вычислять ресурсы (например, циклические временные сдвиги последовательности), по которым он может передавать ACK/NACK и/или SR из принятого параметра PUCCH (например, индекс короткого PUCCH, такой как ). Параметр PUCCH может приниматься с более высокого уровня (например, от сетевого объекта) или как часть информации управления нисходящей линии связи (например, в NR-PDCCH). Этот указатель ресурсов может указывать по меньшей мере одну (например, обе) из области PUCCH в полосе пропускания или циклических сдвигов, которые могут быть выделены WTRU для сигнализации UL. Область PUCCH может состоять из выделения для передачи PUCCH, такого как минимальное выделение для передачи PUCCH с точки зрения количества RB. WTRU может вычислять область PUCCH X_m, используемую для сигнализации UL, в виде набора RB с индексами:

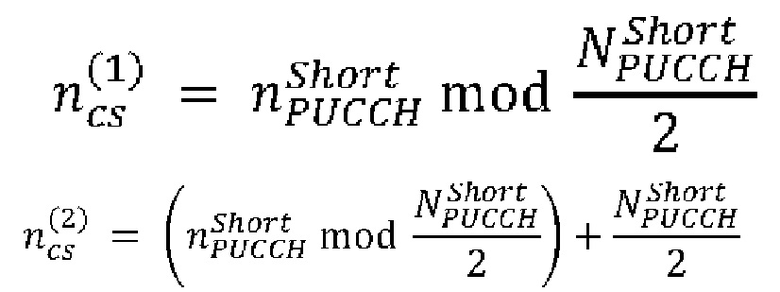

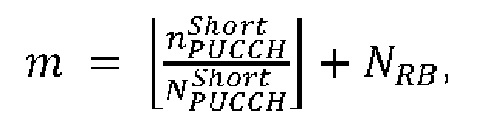

где m может представлять собой индекс в области PUCCH в общем пуле ресурсов PUCCH, и он может быть получен, как показано ниже.

где N_RB может представлять собой индекс RB, с которого начинаются области PUCCH.

[0100] На ФИГ. 4А представлена схема, на которой могут быть показаны примеры областей для PUCCH (например, короткий PUCCH с длительностью, равной одному или двум символам) для различных значений m. Например, на ФИГ. 4А могут быть показаны три области PUCCH, которые могут охватывать 2 RB. В примерах (например, где несколько PUCCH могут быть подвергнуты мультиплексированию с временным разделением (TDM) в интервале) WTRU может вычислять выделенную область PUCCH во временной области в виде набора индексов символов OFDM в интервале в дополнение к вычислению области PUCCH в частотной области с точки зрения набора индексов RB.

[0101] WTRU может вычислять назначенную комбинацию двух циклических сдвигов для передачи 1-битного ACK/NACK/DTX и/или SR в пределах области PUCCH X_m, которая может быть идентифицирована в соответствии со следующим:

[0102] В 2-битной сигнализации UCI WTRU может вычислять назначенную комбинацию четырех циклических сдвигов для передачи 2-битного ACK/NACK и/или SR в области PUCCH X_m, которая может быть идентифицирована в соответствии со следующим:

[0103] При назначении параметров PUCCH (например, индекс ) Для WTRU сеть (например, gNB) может удостовериться в том, что итоговый набор циклических сдвигов может не перекрываться с набором, который может быть назначен другому WTRU.

[0104] Можно использовать мультиплексирование ACK/NACK/SR на PUCCH (например, короткий PUCCH с длительностью, равной одному символу). WTRU может отправлять положительные/отрицательные подтверждения HARQ (например, HARQ АСК или HARQ NACK) и/или запрос планирования (SR) в предварительно настроенном ресурсе PUCCH (например, короткий PUCCH). Определение способа отправки подтверждений HARQ может учитывать, насколько эффективно и надежно назначать циклические сдвиги базовой последовательности HARQ-АСК, HARQ-NACK и/или SR. ACK/NACK используется в настоящем документе для упрощения обозначения и включает в себя HARQ-ACK/HARQ-NACK, за исключением случаев, когда это указано иначе, или указано в контексте. SR, положительный SR и SR=1 используются взаимозаменяемым образом. Отсутствие SR, отрицательный SR и SR=0 используются взаимозаменяемым образом.

[0105] WTRU может использовать два циклических сдвига базовой сгенерированной компьютером последовательности (CGS) для указания ACK/NACK на первом настроенном (например, предварительно настроенном) RB (например, когда модуль WTRU не имеет запроса планирования). WTRU может использовать один циклический сдвиг базовой CGS на втором настроенном RB (например, только), когда модуль WTRU имеет запрос планирования. Например, WTRU из первого набора WTRU может использовать пару циклических сдвигов базовой CGS на первом RB для отправки ACK/NACK, a WTRU из второго набора WTRU может использовать пару циклических сдвигов той же или другой базовой CGS на втором RB для отправки ACK/NACK. WTRU из первого или второго набора WTRU может использовать циклический сдвиг той же или другой базовой CGS на третьем RB, если (например, только если) модуль WTRU имеет запрос планирования. Если WTRU не имеет запроса планирования, WTRU может быть запрещено осуществлять передачу (например, WTRU может быть запрещено отправлять что-либо) на третьем RB, и/или он может увеличить свою мощность передачи (например, на 3 дБ) на первом или втором RB (например, таким образом, что его общая мощность передачи меньше или равна мощности в ситуации, когда WTRU передает связанную с ним последовательность с циклическим сдвигом на первый (или второй RB) и третий RB).

[0106] Указания SR могут быть представлены неявно, и в этом случае WTRU может использовать два циклических сдвига базовой CGS (например, чтобы указать ACK/NACK на одном из двух настроенных RB). RB, который WTRU использует для размещения последовательностей, может представлять собой один из двух настроенных RB. Например, если используется первый RB, WTRU может указать, что запрос планирования отсутствует (например, SR=0), и если используется второй RB, WTRU может указать, что он имеет запрос планирования (например, SR=1). Указание запроса планирования может быть неявным. Для каждого блока может ACK/NACK, и WTRU может использовать четыре циклических сдвига базовой CGS для указания ACK/NACK на одном из двух настроенных RB (например, WTRU может отправлять HARQ ACK/NACK для двух транспортных блоков). Каждая последовательность из четырех последовательностей может указывать (АСК, АСК), (АСК, NACK), (NACK, АСК) или (NACK, NACK). Приведенное ниже описание может быть применимо по меньшей мере в случае, когда WTRU отправляет ACK/NACK для одного или двух транспортных блоков.

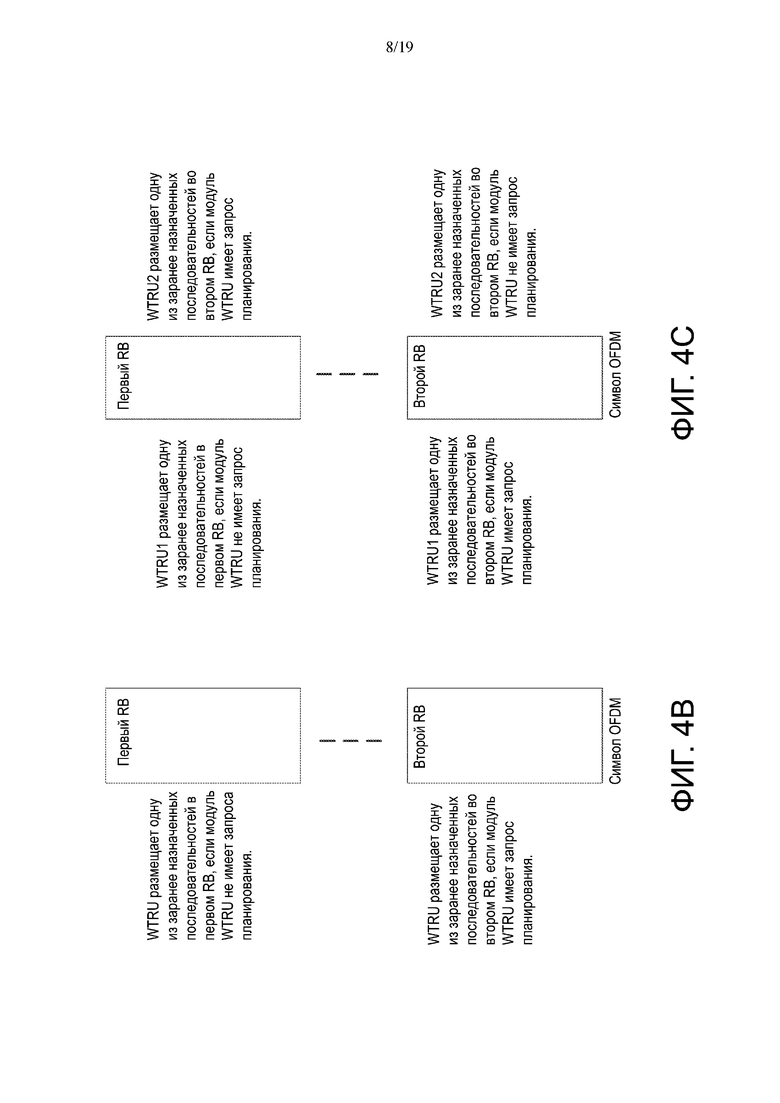

[0107] На ФИГ. 4В показан пример WTRU, отправляющего ACK/NACK для одного или более транспортных блоков. В этом примере WTRU может поместить первую из своих предварительно назначенных последовательностей в первый RB, если WTRU не имеет запроса планирования, и поместить вторую из его предварительно назначенных последовательностей во второй RB, если WTRU имеет запрос планирования.

[0108] Заранее известные RB, которые WTRU может использовать для размещения последовательности (например, любой из двух последовательностей с циклическим сдвигом), могут быть переданы на WTRU одним или более из следующих способов. WTRU может принимать два идентификатора из сети (например, gNB), причем каждый идентификатор может уникальным образом идентифицировать местоположение RB (например, индексы времени и поднесущей). WTRU может принимать один идентификатор, который идентифицирует местоположение первого RB. WTRU может определять местоположение второго RB из местоположения первого RB с использованием определенной схемы (например, известной или предварительно настроенной схемы). Например, местоположение второго RB может представлять собой соседний RB при смежном назначении RB, или местоположение второго RB может представлять собой RB с известным (например, предварительно настроенным) сдвигом во времени и/или пространстве поднесущей (например, несмежным RB). Смещение в области поднесущей (например, частоты) может быть больше порогового значения (например, предварительно настроенного количества), чтобы иметь некоррелированный или менее коррелированный частотный отклик между первым и вторым RB.

[0109] Для неявных указаний SR выбор первого и второго RB может быть не одинаковым для нескольких (например, всех) WTRU. Например, WTRU, последовательности с циклическим сдвигом которых получены из одной и той же базовой последовательности, могут быть сгруппированы для работы в одной и той же паре RB. Подмножество доступных циклических сдвигов базовой последовательности может быть назначено группе WTRU. Например, если базовая последовательность имеет длину, равную 12, могут быть получены 12 последовательностей с циклическим сдвигом (включая нулевой циклический сдвиг), и каждая пара циклических сдвигов может быть назначена одному WTRU из группы из 6 WTRU. Например, один или более (например, все) WTRU из группы WTRU могут использовать второй RB для отправки ACK/NACK, когда один или более WTRU имеют запрос планирования, и в противном случае они могут использовать первый RB. В другом случае первая часть группы WTRU может использовать второй RB для отправки ACK/NACK, когда первая часть WTRU имеет запрос планирования и может использовать первый RB в ином случае. Вторая часть WTRU (например, остальная часть WTRU) может использовать первый RB для отправки ACK/NACK, когда вторая часть WTRU имеет запрос планирования и может использовать второй RB в ином случае. Например, указанная выше часть может представлять собой половину (например, 3 WTRU из 6) или треть (например, 2 WTRU из 6) от группы WTRU. Назначение первого и второго RB части группы WTRU может изменяться (например, в зависимости от того, какому интервалу принадлежит RB).

[0110] На ФИГ. 4С показан пример двух WTRU, отправляющих ACK/NACK для одного или более транспортных блоков. В этом примере первый WTRU (например, WTRU1) может поместить первую из назначенных (например, предварительно настроенных) последовательностей в первый RB, если первый WTRU не имеет запроса планирования, и может поместить вторую из его назначенных последовательностей во второй RB, если первый WTRU имеет запрос планирования. Второй WTRU (например, WTRU2) может поместить первую из назначенных последовательностей в первый RB, если второй WTRU имеет запрос планирования, и может поместить вторую из его назначенных последовательностей во второй RB, если второй WTRU не имеет запроса планирования.

[0111] Указания SR могут быть предоставлены явно, и в этом случае WTRU может использовать четыре циклических сдвига той же базовой сгенерированной компьютером последовательности (CGS) для указания ACK/NACK и может иметь одно или более ограничений при назначении последовательностей. Одна или более (например, каждая) из четырех последовательностей может использоваться для указания АСК или NACK. В зависимости от того, имеется ли запрос планирования или нет, может быть передана одна (например, только одна) из четырех последовательностей. Можно назначить последовательность для указания одного из следующих четырех случаев: (АСК, SR=0), (NACK, SR=0), (АСК, SR=1) или (NACK, SR=1). Циклический сдвиг базовой последовательности может быть назначен каждому из четырех случаев в соответствии с расчетными критериями.

[0112] Критерии могут быть предназначены для сведения к минимуму возможных помех (например, из-за несовершенства канала при декодировании последовательности) между WTRU (например, последовательности с циклическим сдвигом которых могут быть смежными друг с другом). Например, рассмотрим четыре циклических сдвига 1, 2, 3 и 4 базовой последовательности. При определении того, какие циклические сдвиги следует применять, можно принимать во внимание один или более из следующих факторов. Во-первых, объем трафика UL может быть меньше (например, в несколько раз) трафика нисходящей линии связи. Это может означать, что вероятность SR=1 (например, наличие трафика UL) может быть меньше (например, в несколько раз), чем вероятность SR=0. Во-вторых, смежные последовательности с циклическим сдвигом могут создавать большие помехи друг для друга (например, вследствие несовершенства канала). Может быть использовано следующее назначение: (АСК, SR=0, ), (NACK, SR=0, ), (АСК, SR=1, ) и (NACK, SR=1, ), где CS может указывать циклический сдвиг от базовой последовательности и . Например, в случае незначительной частотной избирательности можно использовать и CS=0, 1, 2, 3. В случае средней частотной избирательности можно использовать и CS=0, 2, 4, 6. Если SR=1 имеет гораздо меньшую вероятность, чем SR=0, будет меньше шансов, что два WTRU (например, при отправке их последовательностей в том же RB) имеют свои группы последовательностей, смежные друг с другом, и что WTRU отправляют две последовательности, имеющие смежные циклические сдвиги. WTRU также могут иметь меньшую вероятность создания помех друг для друга (например, когда gNB декодирует соответствующие последовательности WTRU).

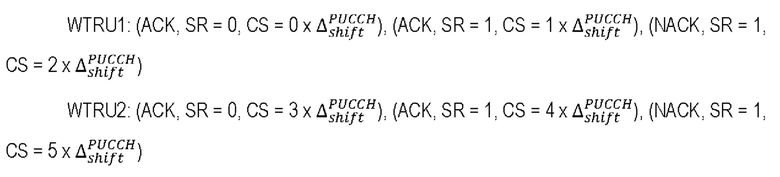

[0113] В приведенном ниже сопоставлении циклических сдвигов базовой последовательности с WTRU1 и WTRU2 может использоваться следующее:

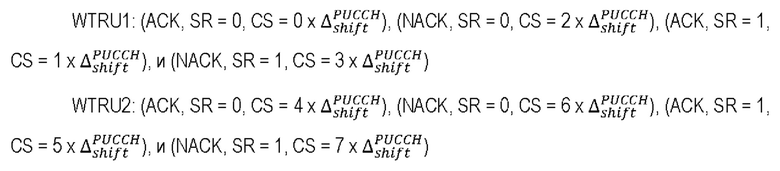

[0114] Циклические сдвиги могут указывать на относительную разность циклических сдвигов с базовой последовательностью. С учетом того что SR=0 имеет более высокую вероятность (например, в несколько раз), чем SR=1, WTRU1 может отправлять или (например, большую часть времени) и WTRU2 может отправлять или (например, большую часть времени), что может приводить к уменьшению помех между последовательностями, поскольку циклические сдвиги принятых последовательностей не являются смежными и удалены друг от друга. Если один из WTRU имеет SR=1, циклические сдвиги принятых последовательностей могут быть не смежными. Если оба WTRU имеют SR=1, возможны смежные циклические сдвиги принятых последовательностей. Выбор назначения циклических сдвигов может привести к надежному указанию AC/NACK и SR.

[0115] Критерии могут сводить к минимуму возможные помехи, обусловленные несовершенством канала при декодировании последовательности (например, в пределах множества последовательностей с циклическим сдвигом одного и того же WTRU). Например, рассмотрим четыре циклических сдвига 1, 2, 3 и 4 базовой последовательности. Поскольку смежные циклические сдвиги последовательности могут создавать большие помехи друг для друга (например, из-за несовершенства канала), может использоваться следующее назначение: (ACK, SR=0, ), (NACK, SR=0, ), (ACK, SR=1, ) и (NACK, SR=1, ), где CS указывает циклический сдвиг от базовой последовательности. При назначении могут быть назначены наиболее удаленные друг от друга последовательности для ACK и NACK, вследствие чего вероятность неправильного обнаружения последовательности, назначенной одной с помощью другой, снижается.

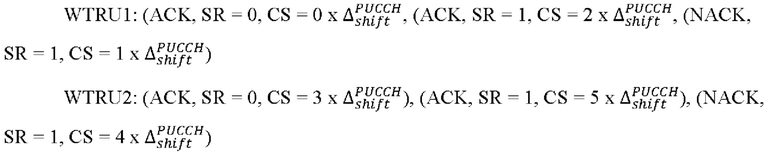

[0116] В приведенном ниже сопоставлении циклических сдвигов базовой последовательности с WTRU1 и WTRU2 может использоваться следующее:

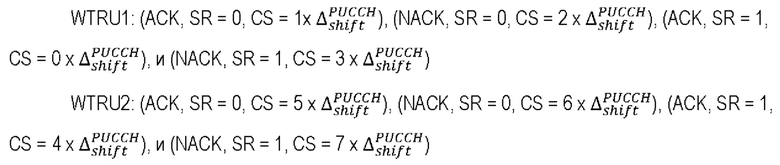

[0117] Циклические сдвиги могут указывать на относительную разность циклических сдвигов с базовой последовательностью. WTRU может использовать три циклических сдвига (например, одной и той же) базовой сгенерированной компьютером последовательности (CGS) для совместного указания ACK/NACK и запроса планирования (SR). Каждая из трех последовательностей может использоваться для указания либо ACK, либо NACK, и/или наличия запроса планирования. Последовательность может быть назначена каждому из следующих трех состояний ACK и SR: (ACK, SR=0), (ACK, SR=1) и (NACK, SR=1). Последовательность может не назначаться для случая (NACK, SR=0), и в этом случае действие gNB может быть аналогично (например, почти таким же), как если бы она получала последовательность (например, gNB может выполнять повторную передачу транспортного блока и назначать ресурс восходящей линии связи для WTRU (например, поскольку SR может быть равен 0, что указывает на отсутствие запроса о планировании)).

[0118] Сопоставление трех последовательных (смежных) циклических сдвигов и описанных выше трех состояний ACK и SR для двух WTRU, последовательности которых имеют последовательные циклические сдвиги, может быть следующим:

[0119] Циклические сдвиги могут указывать на относительную разность циклических сдвигов с базовой последовательностью. Это сопоставление может обеспечить то, что, когда gNB пытается декодировать последовательность с , то меньше шансов появления ошибки обнаружения с последовательностью . Такое сопоставление может снизить вероятность обнаружения последовательности одного WTRU с другим. Когда gNB пытается декодировать последовательность с WTRU1, то может быть меньше шансов появления ошибки обнаружения с последовательностью (например, для NACK И SR=1) для одного и того же WTRU, которые могут иметь наименьшую вероятность возникновения.

[0120] Сопоставление трех последовательных (смежных) циклических сдвигов и описанных выше трех состояний ACK и SR для двух WTRU, последовательности которых имеют последовательные циклические сдвиги, может быть следующим:

[0121] Циклические сдвиги могут указывать на относительную разность циклических сдвигов с базовой последовательностью. Это сопоставление может обеспечить то, что, когда gNB пытается декодировать последовательность с WTRU1, то меньше шансов появления ошибки обнаружения с последовательностью WTRU2. Такое сопоставление может снизить вероятность обнаружения последовательности одного WTRU с другим. К тому же, когда gNB пытается декодирования последовательность с WTRU1, меньше шансов появления ошибки обнаружения с последовательностью (например, для ACK и SR=1) для одного и того же WTRU, которые могут иметь следующую наибольшую вероятность возникновения после (ACK, SR=0).

[0122] WTRU может передавать пару ACK/NACK для пары транспортных блоков (например, где WTRU может успешно декодировать один из транспортных блоков независимо от другого) и может отправлять (ACK, ACK), (ACK, NACK), (NACK, ACK) или (NACK, NACK).

[0123] WTRU может использовать четыре циклических сдвига (например, одной и той же) базовой сгенерированной компьютером последовательности (CGS) для совместного указания пары ACK/NACK и/или запроса планирования (SR). Последовательность (например, каждая из четырех последовательностей) может использоваться для указания подмножества из перечисленных выше состояний и/или указания наличия запроса планирования. Последовательность может быть назначена следующим образом:

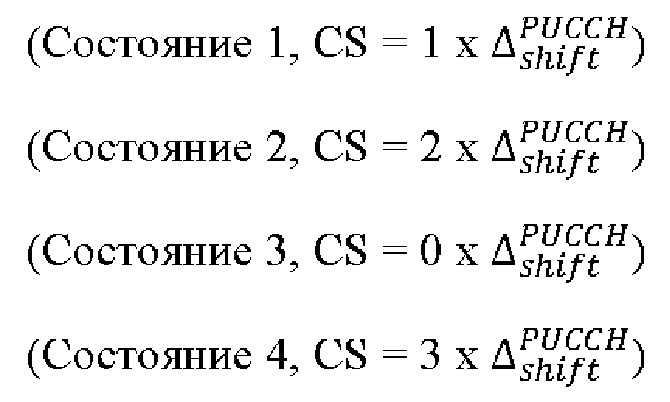

Состояние 1: (ACK, ACK) и SR=0,

Состояние 2: (ACK, ACK) и SR=1,

Состояние 3: {(ACK, NACK), (NACK, ACK) или (NACK, NACK)} и SR=0,

Состояние 4: {(ACK, NACK), (NACK, ACK) или (NACK, NACK)} и SR=1.

[0124] WTRU может использовать отдельное назначение последовательности для случаев (ACK, ACK) (например, когда вероятность отправки ACK может быть самой высокой). gNB может не иметь возможности различать случаи (ACK, NACK), (NACK, ACK) или (NACK, NACK) (например, при назначении четырех последовательностей). Такое назначение (например, как показано выше) может называться связыванием или совместными назначениями состояний и может приводить к не более одной ненужной повторной передаче.

[0125] WTRU может использовать четыре циклических сдвига (например, одной и той же) базовой сгенерированной компьютером последовательности (CGS) для совместного указания пары ACK/NACK и/или запроса планирования (SR). Последовательность (например, каждая из четырех последовательностей) может использоваться для указания подмножества из перечисленных выше состояний и/или указания наличия запроса планирования. Последовательность может быть назначена следующим образом:

Состояние 1: (ACK, ACK) и SR=0,

Состояние 2: (ACK, ACK) и SR=1,

Состояние 3: {(ACK, NACK) или (NACK, ACK)} и SR=0,

Состояние 4: {(ACK, NACK) или (NACK, ACK)} и SR=1.

[0126] При назначении только четырех последовательностей gNB может не иметь возможности различать случаи (ACK, NACK) или (NACK, ACK). Это может вызвать одну ненужную повторную передачу. Случаю (NACK, NACK) и SR=0 не может быть присвоена последовательность, и в этом случае действие gNB может быть аналогично (например, почти таким же), как если бы она получала последовательность (например, gNB может выполнять повторную передачу для каждого из транспортных блоков и назначать ресурс восходящей линии связи для WTRU (например, поскольку SR может быть равен 0, что указывает на отсутствие запроса о планировании)). Последовательность может не назначаться для случая (NACK, NACK) и SR=1, например, так как этот случай может иметь наименьшую вероятность возникновения. WTRU в этом состоянии может не отправлять никакой последовательности, и gNB может повторно передавать оба транспортных блока (например, с этой точки зрения действие gNB не меняется). GNB может не знать, что модуль WTRU имеет запрос планирования до следующей возможности, при которой WTRU указывает свой запрос планирования, например, посредством одной из последовательностей, назначенных (ACK, ACK) и SR=1, или {(ACK, NACK), или (NACK, ACK)}, или SR=1.

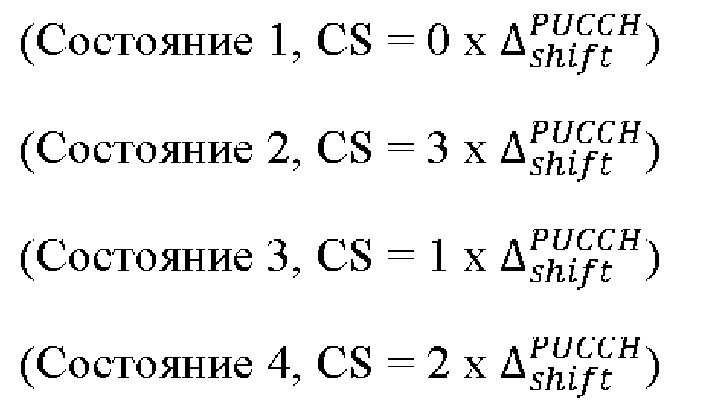

[0127] Можно использовать приведенное ниже сопоставление последовательностей с циклическим сдвигом с четырьмя состояниями (например, при связывании состояний, как описано в настоящем документе). Один пример сопоставления четырех последовательностей с четырьмя циклическими сдвигами базовой последовательности может быть следующим:

[0128] Такое сопоставление может обеспечить лучшую вероятность обнаружения gNB, когда gNB пытается обнаружить принятую последовательность для состояний 1 и 2, которые могут иметь самую высокую вероятность обнаружения.

[0129] Сопоставление четырех последовательностей с четырьмя циклическими сдвигами базовой последовательности может быть следующим:

[0130] Такое сопоставление может обеспечить лучшую вероятность обнаружения gNB, когда gNB пытается обнаружить, принадлежит принятая последовательность WTRU1 или WTRU2 (например, где WTRU2 может иметь свои последовательности с циклическим сдвигом непосредственно после последовательностей с циклическим сдвигом WTRU1).

[0131] WTRU может использовать шесть циклических сдвигов одной и той же базовой CGS для совместного указания пары ACK/NACK и/или SR. Последовательность может быть назначена каждому из следующих состояний:

Состояние 1: (ACK, ACK) и SR=0,

Состояние 2: (ACK, ACK) и SR=1,

Состояние 3: (ACK, NACK) и SR=1,

Состояние 4: (ACK, NACK) и SR=0,

Состояние 5: (NACK, ACK) и SR=0,

Состояние 6: (NACK, ACK) и SR=1,

[0132] Если ни одна последовательность не назначена (NACK, NACK) и SR=0, поведение gNB может быть аналогично (например, почти таким же), как если бы gNB получала последовательность для этого состояния. Последовательность может не быть назначена для состояния (NACK, NACK) и SR=1, например, поскольку это состояние может иметь наименьшую вероятность возникновения. WTRU может отправить свой запрос планирования при следующей возможности PUCCH. Например, когда , для первого WTRU сопоставление последовательности, связанной с каждым состоянием, с циклическим сдвигом базовой CGS может быть следующим: Состояниям с 1 по 6 могут быть назначены CS=0, 1, 2, 3, 4, 5 соответственно. Для второго WTRU сопоставление последовательности, связанной с каждым состоянием, с циклическим сдвигом одной и той же базовой CGS может быть следующим: Состояниям с 1 по 6 могут быть назначены CS=11, 10, 9, 8, 7, 6 соответственно. Эти сопоставления могут уменьшить обнаружение ошибки gNB последовательности (например, связанной с состоянием высокой вероятности), которая принадлежит первому WTRU, с помощью последовательности второго WTRU. В другом варианте осуществления, когда , для WTRU сопоставление последовательности, связанной с каждым состоянием, с циклическим сдвигом базовой CGS может быть следующим: состояниям с 1 по 6 могут быть назначены соответственно CS=0, 2, 4, 6, 8, 10 или CS=1, 3, 5, 7, 9, 11 или CS=0, 2, 4, 7, 9, 11 или CS=0, 3, 5, 6, 8, 11. Эти сопоставления могут уменьшить обнаружение ошибок среди состояний одного и того же WTRU. В одном примере сопоставление может быть основано на принципах использования кода Грея, что может гарантировать, что потенциальное ошибочное обнаружение последовательности с ее смежным циклическим сдвигом вызывает только одну ошибку в информации, передаваемой последовательностью (например, состояниям с 1 по 6 могут быть назначены соответственно CS=4, 6, 0, 2, 10, 8 или CS=5, 7, 1, 3, 11, 9, или CS=5, 7, 0, 2, 11, 9).

[0133] В примерах, в дополнение к приведенным выше шести состояниям, может быть еще два состояния: состояние 7 для (NACK, NACK) и SR=1 и состояние 8 для (NACK, NACK) и SR=0 (например, охватывает все возможные состояния и последовательность может быть назначена каждому). Для WTRU последовательность, связанная с каждым состоянием, может быть сопоставлена с циклическим сдвигом базовой CGS следующим образом: состояниям с 1 по 8 могут быть назначены CS=0, 1, 3, 4, 11, 10, 8, 7 или CS=0, 1, 4, 5, 11, 10, 8, 7. Эти сопоставления могут уменьшить обнаружение ошибок среди состояний одного и того же WTRU. Даже если gNB, принимающая одну из этих последовательностей, обнаруживает смежный циклический сдвиг с ошибкой, ошибка может быть сведена к минимуму (например, из трех частей информации только одна может быть с ошибкой).

[0134] Положительный SR и HARQ-ACK могут передаваться по PUCCH (например, короткий PUCCH) в одном и том же интервале. Если полезная нагрузка HARQ ACK меньше или равна 2 битам, WTRU может передать HARQ-ACK на ресурсе PUCCH для SR, используя формат PUCCH до 2 битов (например, формат A PUCCH). Если полезная нагрузка HARQ-ACK больше 2 битов, WTRU может передавать как SR, так и HARQ-ACK на ресурсе PUCCH для HARQ-ACK (например, используя формат PUCCH для передачи более 2 битов (например, формат В PUCCH)).

[0135] Отрицательный SR и HARQ-ACK могут передаваться по PUCCH (например, короткий PUCCH) в одном и том же интервале. Если полезная нагрузка HARQ-ACK меньше или равна 2 битам, WTRU может передать HARQ-ACK на ресурсе PUCCH для HARQ-ACK, используя формат PUCCH длиной до 2 битов. Если полезная нагрузка HARQ-ACK больше 2 битов, WTRU может передавать как SR, так и HARQ-ACK на ресурсе PUCCH для HARQ-ACK, используя формат PUCCH для передачи более 2 битов.

[0136] Для формата PUCCH размером до 2 битов (например, формат A PUCCH) ресурс может включать один или более индексов PRB, один или два индекса символов OFDM в пределах интервала и/или группу из двух или четырех последовательностей/циклических сдвигов. Ресурс может быть (например, только) связан с одной последовательностью и/или циклическим сдвигом последовательности. Для формата PUCCH более 2 битов (например, формат В PUCCH) ресурс может по меньшей мере включать один или более индексов PRB и/или один или два индекса символа OFDM в пределах интервала.

[0137] WTRU может определять ресурс PUCCH или группы ресурсов посредством конфигурации более высокого уровня и/или DCI. Например, WTRU может быть настроен посредством множества групп ресурсов PUCCH и идентифицировать назначенный ресурс или группу ресурсов в каждом интервале с помощью битового поля в DCI. Размер каждой группы ресурсов может составлять 1, 2 или 4 ресурса в зависимости от полезной нагрузки HARQ-ACK. Для полезной нагрузки HARQ-ACK размером более 2 битов группа ресурсов может иметь один ресурс. Для полезной нагрузки HARQ-ACK размером один бит группа ресурсов может иметь два ресурса. Для полезной нагрузки HARQ-ACK размером 2 бита группа ресурсов может иметь 4 ресурса.

[0138] Если WTRU настроен с 4 группами ресурсов PUCCH, WTRU может идентифицировать группу ресурсов в данном интервале с помощью битового поля размером 2 бита в DCI. В одном примере количество RB, посредством которых передается PUCCH, может быть передано посредством сигнализации более высокого уровня как часть конфигурации ресурса PUCCH. В одном примере WTRU может принимать первый индекс символа OFDM PUCCH в пределах интервала посредством сигнализации более высокого уровня и определять второй индекс символа OFDM PUCCH с помощью формулы.

[0139] WTRU может связывать 2 бита HARQ-ACK с помощью операции AND. WTRU может использовать два ресурса/последовательности для сигнализации HARQ-ACK и/или SR и может применять предварительно заданное правило сопоставления ресурсов (например, когда положительный SR и 2-битное HARQ-ACK должны передаваться по PUCCH в одном и том же интервале или миниинтервале). WTRU может использовать два ресурса/последовательности для сигнализации HARQ-ACK с использованием другого правила сопоставления ресурсов (например, когда отрицательный SR и 2-битное HARQ-ACK должны передаваться по PUCCH в одном и том же интервале или в миниинтервале), как показано в следующей таблице 2В.

[0140] Может быть обеспечена передача ACK/NACK/SR (например, по короткому PUCCH с длительностью, равной двум символам). На ФИГ. 5 представлен пример схемы, которая может показывать передачу ACK/NACK и/или SR. Передача может использовать RS с частотным сдвигом и может быть неявной. Например, WTRU может неявно передавать один или два бита ACK/NACK и/или SR с использованием различных частотных сдвигов последовательностей опорных символов (RS), таких как последовательность CAZAC, в двух последовательных символах OFDM, которые могут содержать PUCCH (например, короткий PUCCH). Последовательности RS для двух последовательных символов OFDM могут представлять собой одинаковые или разные циклические временные или частотные сдвиги базовой последовательности. Сигнализация ACK/NACK или SR может быть неявной и может быть дополнительной по отношению к CSI, передаваемой на элементах ресурсов, которые могут не использоваться для RS. Неявная передача может быть эффективным способом передачи сигнализации UCI в UL.

[0141] При передаче SR WTRU может не осуществлять сдвиг RS по частоте во втором символе OFDM, когда WTRU не запрашивает планирование, и может осуществлять сдвиг RS по частоте, когда WTRU запрашивает планирование, как показано в таблице 3. При передаче ACK/NACK/DTX WTRU может не осуществлять сдвиг RS по частоте во втором символе OFDM в случае сигнализации NACK или DTX и может осуществлять сдвиг RS по частоте во втором символе OFDM при передаче ACK.

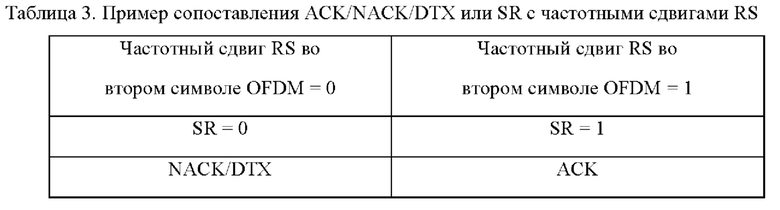

[0142] В таблице 3 показан пример сопоставления 1-битного ACK/NACK/DTX или SR с частотным сдвигом RS во втором символе OFDM.

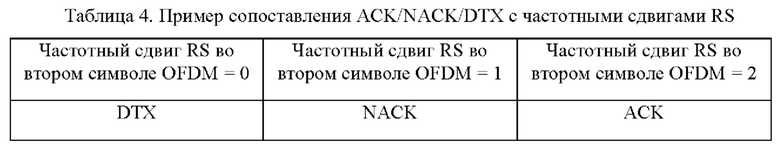

[0143] WTRU может использовать более низкую плотность RS для передачи большего количества битов, как показано в таблице 4. Например, WTRU может использовать плотность 1/2 RS для сигнализации одного бита ACK/NACK или SR в UL. В другом примере WTRU может использовать плотность 1/3 RS для сигнализации более чем одного бита информации, например ACK/NACK/DTX. Прерывистая передача (DTX) может подразумевать, что ни ACK, ни NACK не могут быть переданы. Пример сопоставления ACK/NACK/DTX со сдвигом RS во втором символе OFDM показан в таблице 4.

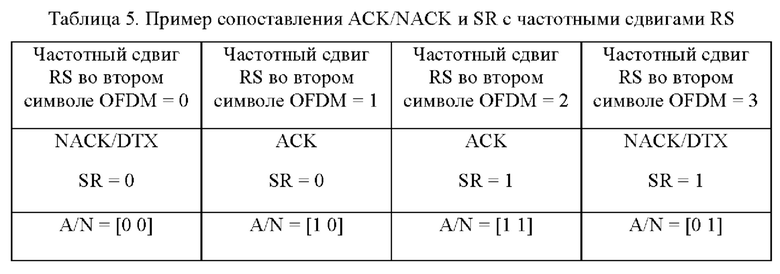

[0144] WTRU может передавать (например, одновременно передавать) 1-битное ACK/NACK и 1-битный SR с использованием подхода со сдвигом RS с более низкой плотностью RS, равной 1/4. Пример сопоставления ACK/NACK и SR со сдвигом RS во втором символе OFDM показан в таблице 5. WTRU может использовать четыре частотных сдвига RS для сигнализации 2-битной информации ACK/NACK, как показано в таблице 5.

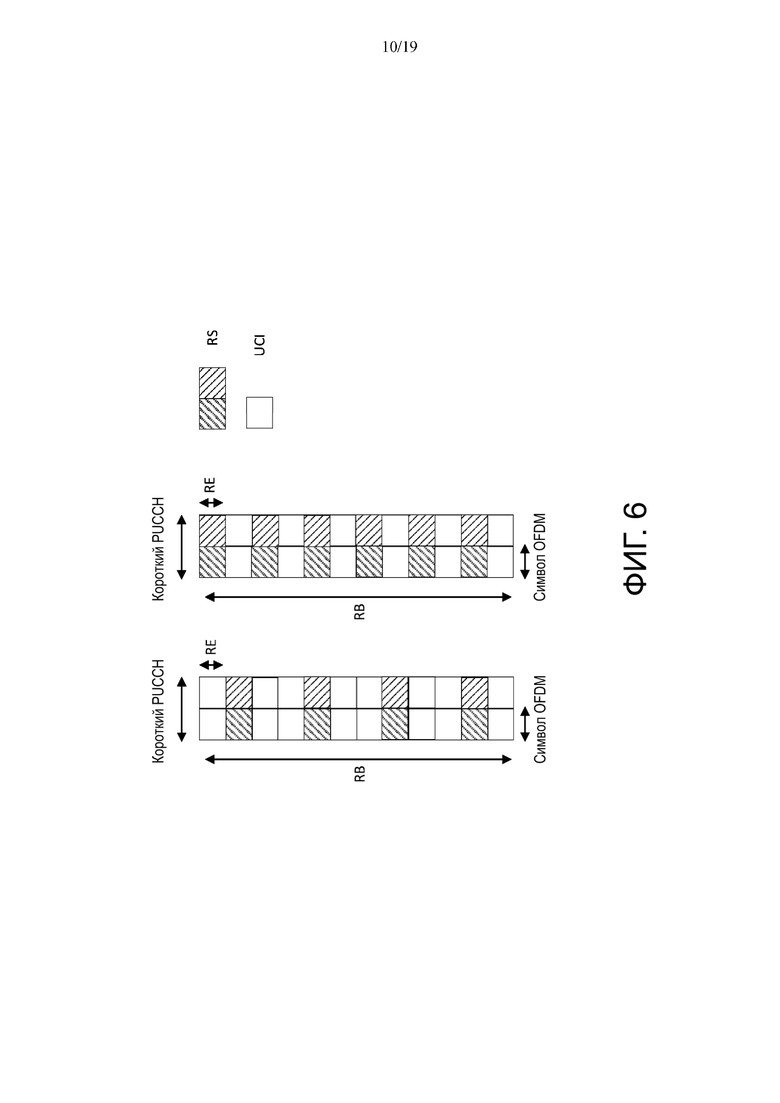

[0145] На ФИГ. 6 представлен пример схемы, которая может показывать передачу ACK/NACK и/или SR с использованием кода покрытия временной области на RS. Это можно сделать неявно. WTRU может передавать один бит ACK/NACK и/или SR путем применения кода покрытия временной области к последовательностям опорных символов (RS), таким как последовательность CAZAC, в двух последовательных символах OFDM, которые могут содержать PUCCH (например, короткий PUCCH). Это может быть выполнено независимо от плотности RS в PUCCH. На ФИГ. 6 представлены два варианта такого подхода с плотностью RS, равной 1/2 и 1/3. Коды временной области могут представлять собой ортогональные коды Уолша - Адамара с длиной, равной 2.

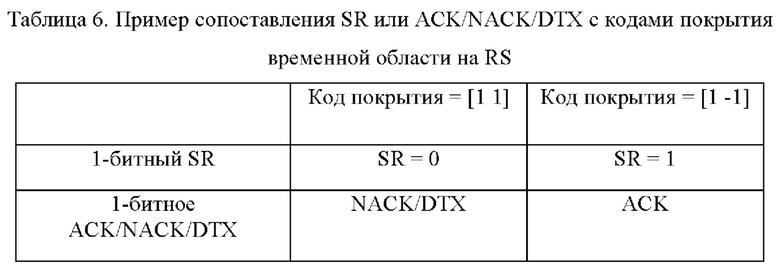

[0146] Пример сопоставления SR с кодами покрытия приведен в таблице 6. Когда WTRU не запрашивает планирование, он может использовать код покрытия [1 1] на двух символах RS (например, который может быть эквивалентен неприменению какого-либо кода покрытия). Когда модуль WTRU запрашивает планирование, он может использовать код покрытия [1-1] на двух символах RS. Для передачи 1-битного ACK/NACK/DTX WTRU может использовать код покрытия [1 1] на двух символах RS для сигнализации NACK/DTX и код покрытия [1-1] для сигнализации ACK.

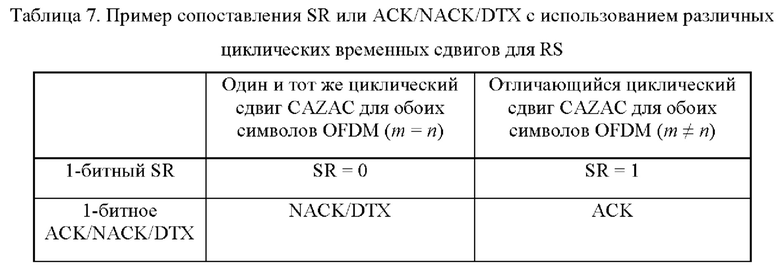

[0147] WTRU может неявно передавать один или два бита ACK/NACK и/или SR путем применения соответствующих (например, различных) циклических временных сдвигов базовой последовательности RS (например, последовательности CAZAC) в символе (-ах) OFDM (например, каждый из двух последовательных символов OFDM) PUCCH (например, короткий PUCCH). На ФИГ. 7 представлен пример схемы, которая может показывать передачу ACK/NACK и/или SR (например, неявную передачу) с использованием разных циклических временных сдвигов для RS. Могут быть показаны три примера сценариев с плотностью RS, равной 1/1, 1/2 и 1/3. При плотности RS, равной 1/1, WTRU может применять схему на основе последовательности для передачи ACK/NACK и/или SR; другая UCI (например, CSI, PMI, RI и т.д.) может передаваться или не передаваться в этом сценарии. Если плотность RS ниже 100%, UCI, ACK/NACK и/или SR могут быть мультиплексированы на одних и тех же ресурсах PUCCH (например, ресурсы короткого PUCCH). Например, для передачи 1 бита ACK/NACK или SR, WTRU может использовать циклический сдвиг m для RS в первом символе OFDM и циклический временной сдвиг n для RS во втором символе OFDM. Если оба циклических временных сдвига одинаковы (например, m=n), это может означать, что WTRU не запрашивает планирование. Когда циклические временные сдвиги на двух символах OFDM различны (например, m≠n), это может означать, что WTRU может запрашивать планирование на передачу UL. Передача UL может представлять собой PUSCH. Для передачи 1-битного ACK/NACK/DTX WTRU может использовать один и тот же циклический временной сдвиг для двух RS на двух различных символах OFDM для сигнализации NACK/DTX и использовать другой циклический временной сдвиг для двух RS для сигнализации ACK. В таблице 7 показан пример сопоставления SR или ACK/NACK/DTX с использованием различных циклических временных сдвигов для RS.

[0148] На ФИГ. 8 показан пример схемы для передачи SR с использованием амплитудной манипуляции RS, которая может быть неявной. WTRU может передавать один бит ACK/NACK и/или SR путем включения или выключения опорных символов (RS) во втором символе OFDM из двух последовательных символов OFDM, содержащих PUCCH (например, короткий PUCCH). Это можно сделать неявно.

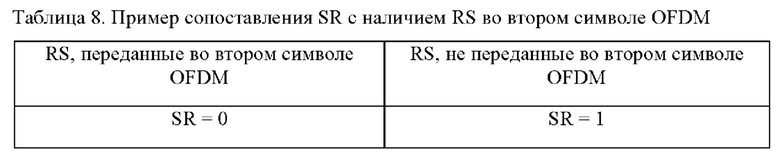

[0149] Как показано в таблице 8, когда WTRU не запрашивает планирование, например, когда SR выключен, WTRU может передать RS во втором символе OFDM. Когда WTRU запрашивает планирование, например, когда SR равен единице, WTRU может не передавать RS во втором символе OFDM.

[0150] Как показано позицией 800 на ФИГ. 8, когда WTRU не запрашивает планирование и может не передавать RS во втором OFDM, WTRU может отключить RS (например, не передавать RS) во втором символе OFDM. WTRU может распределять мощность RS по оставшимся RE второго символа OFDM в пределах PUCCH, используемого для передачи UCI. Выключенные RE во втором символе OFDM можно интерпретировать как зарезервированные приемником RE без передачи, например, RE с нулевой мощностью. Путем распределения мощности от РВ к UCI может быть улучшена способность BLER UCI.

[0151] Как показано позицией 802 на ФИГ. 8, когда WTRU не запрашивает планирование и может не передавать RS во втором OFDM, WTRU может отключить RS (например, не передавать RS) во втором символе OFDM. WTRU может повторно выделить RE на втором символе OFDM для передачи UCI. Например, RS может не передаваться во втором символе OFDM. В этом случае скорость кодирования для передачи UCI может быть ниже, что может привести к лучшей способности BLER для UCF Согласование скорости может отличаться для UCI, независимо от того, может быть передан SR или нет. В таблице 8 показан пример сопоставления SR с наличием RS во втором символе OFDM.

[0152] На ФИГ. 9 показан пример схемы для передачи ACK/NACK и/или SR (например, неявная передача ACK/NACK и/или SR) с использованием RS с кодированием сигнала по форме. Кодирование сигнала по форме может включать РРМ, манчестерское кодирование и/или подобное. WTRU может кодировать один бит ACK/NACK и/или SR посредством множества включенных (например, RS передается) символов OFDM и выключенных (например, RS не передается) символов OFDM. WTRU может кодировать один бит ACK/NACK и/или SR путем изменения положения включенных и выключенных символов OFDM. Манчестерское кодирование может применяться между несколькими (например, двумя) символами OFDM многосимвольного (например, двухсимвольного) PUCCH (например, короткий PUCCH).

[0153] Как показано позициями 900 и 902 на ФИГ. 9, ACK может быть закодирован следующим образом: один или более RE второго символа OFDM могут иметь энергию, и те же самые RE в первом символе OFDM могут иметь нулевую энергию. NACK может быть закодировано следующим образом: один или более RE первого символа OFDM могут иметь энергию, и те же самые RE в следующем символе OFDM могут иметь нулевую энергию.

[0154] Как показано позициями 904 и 906 на ФИГ. 9, SR=1 (например, SR включен) может быть закодировано следующим образом: один или более RE второго символа OFDM могут иметь энергию, а один или более RE в первом символе OFDM, смещенных вверх на 1 от одного или более RE второго символа OFDM, могут иметь нулевую энергию. SR=0 (например, SR отключен) может быть закодировано следующим образом: один или более RE первого символа OFDM могут иметь энергию, а один или более RE второго символа OFDM, смещенных вверх на 1 от одного или более RE первого символа OFDM, могут иметь нулевую энергию.

[0155] WTRU может применять любую комбинацию схем, предложенных в настоящем документе, для сигнализации ACK/NACK и/или SR в UL. Как описано в настоящем документе, WTRU может применять ряд способов для неявной сигнализации одного или более битов информации UCI. Например, WTRU может сигнализировать один или более битов информации UCI с применением любой комбинации RS с частотным сдвигом и/или кода покрытия временной области на RS, разных циклических временных сдвигов для RS, амплитудной манипуляции RS, RS с кодированием сигнала по форме и/или подобного.

[0156] Может быть предусмотрена сигнализация SR в PUCCH (например, короткий PUCCH). Сигнализация может быть явной. SR и UCI могут быть переданы посредством сигнализации в одном и том же символе OFDM. UCI и SR могут передаваться путем мультиплексирования последовательностей или символов, соответствующих UCI и SR, по частоте, как показано на ФИГ. 10. Поскольку символы SR и UCI могут быть разделены по частоте, для передачи обоих типов данных можно использовать одну и ту же последовательность. Когда WTRU не имеет SR для передачи, поднесущие, зарезервированные для передачи SR, могут быть заполнены нулями.

[0157] На ФИГ. 10 показан пример схемы для мультиплексирования с частотным разделением UCI и SR. SR и опорные символы (RS) могут передаваться на одних и тех же поднесущих, но на разных символах OFDM. В символах OFDM, в которых SR может не быть запланирован для передачи, поднесущие, выделенные для RS/SR, могут быть использованы для передачи опорных символов.

[0158] Могут присутствовать символы OFDM, в которых может быть запланирована передача SR. Если WTRU не имеет запроса планирования для передачи, поднесущие, выделенные для RS/SR, могут быть использованы для передачи опорных символов.

[0159] Могут присутствовать символы OFDM, в которых запланирована передача SR. Если модуль WTRU имеет запрос планирования для передачи, поднесущие, выделенные для RS/SR, могут быть использованы для передачи последовательности SR. Приемник может использовать последовательность SR также для оценки канала и/или декодирования UCI.

[0160] Последовательности RS и SR могут быть выбраны таким образом, чтобы отличаться друг от друга. Например, они могут представлять собой разные циклические сдвиги одной и той же базовой последовательности или они могут представлять собой две разные базовые последовательности. Последовательности могут представлять собой последовательности Задова - Чу, последовательности CAZAC и/или подобные.

[0161] Ортогональность между последовательностями, передаваемыми WTRU, может быть достигнута в частотной области путем выделения разных поднесущих для UCI и SR. Ортогональность между последовательностями, передаваемыми различными WTRU, может быть достигнута в частотной области и/или с использованием ортогональных последовательностей. Например, как показано на ФИГ. 11, WTRU1 и WTRU2 могут использовать ортогональные последовательности для UCI и ортогональные последовательности для SR.

[0162] На ФИГ. 11 показан пример схемы для передачи UCI и SR одним или более WTRU. Количество поднесущих для передачи UCI и SR, или для передачи только UCI или SR, может отличаться. Например, К поднесущих может быть достаточно для передачи UCI (и опорных символов для декодирования UCI) или SR, тогда как для передачи UCI и SR может потребоваться 2K поднесущих.

[0163] Различие в количестве ресурсов можно контролировать. Например, WTRU может быть настроен с некоторым количеством частотных ресурсов, например K поднесущих. Эти ресурсы могут быть использованы для передачи UCI или SR. Когда существуют как UCI, так и SR, количество ресурсов может быть увеличено. Например, количество ресурсов может быть увеличено до 2K. Можно определить количество дополнительных ресурсов и индексы дополнительных поднесущих.

[0164] На ФИГ. 12 показан пример схемы для передачи UCI и/или SR одним или более WTRU. Если один или более WTRU не имеют UCI для передачи или не выполнены с возможностью передачи SR, они могут оставить выделенные поднесущие неиспользованными, как показано на ФИГ. 12. Это может произойти, например, в символах OFDM, когда WTRU не настроен на передачу SR. Для целей иллюстрации могут быть показаны чередующиеся поднесущие, но также может использоваться несмежный набор поднесущих. Например, UCI и SR могут быть переданы по двум различным группам поднесущих. RS, которые могут быть использованы для декодирования UCI, могут не быть показаны, но следует понимать, что передача RS может сопровождать передачу UCI.

[0165] Если WTRU имеет неиспользуемые ресурсы, он может повторить передачу UCI или SR на этих ресурсах. Например, WTRU2 может повторять UCI на поднесущих, которые могут быть выделены для SR. В связи с коэффициентом усиления кодирования/расширения мощность передачи может быть снижена соответствующим образом. WTRU может использовать две разные последовательности для SR и UCI. Например, последовательности могут представлять собой две разные базовые последовательности или два разных циклических сдвига одной и той же базовой последовательности.

[0166] Может быть обеспечена передача с низким PAPR. На ФИГ. 13 показан пример схемы для передачи UCI и SR с PAPR. В примерах (например, когда UCI и SR передаются в одном и том же символе OFDM), PAPR можно уменьшить за счет использования мультиплексирования во временной области последовательностей/символов UCI и SR. Это может быть достигнуто путем мультиплексирования UCI и SR перед предварительным кодированием DFT, как показано на ФИГ. 13. Вход для различных входных штыревых контактов блока DFT может включать UCI и/или SR. После операции сдвига фазы, которая может быть необязательной, выходные символы UCI и SR с предварительным кодированием DFT могут быть сопоставлены с одними и теми же поднесущими. Эти поднесущие могут быть смежными или чередующимися. Вход для блока DFT может включать вектор [UCI SR], например, [d1 d2 c1 с2].

[0167] Могут присутствовать символы OFDM, в которых не запланирована передача SR. Ресурс, выделенный для SR, может быть использован для передачи опорных символов.

[0168] Могут присутствовать символы OFDM, в которых запланирована передача SR. Если WTRU не имеет запроса планирования для передачи, ресурс, выделенный для SR, может быть использован для передачи опорных символов.

[0169] Могут присутствовать символы OFDM, в которых запланирована передача SR. Если модуль WTRU имеет запрос планирования для передачи, ресурсы, выделенные для SR, могут быть использованы для передачи последовательности SR. Приемник может использовать последовательность SR для оценки канала и декодирования UCI.

[0170] Последовательности RS и SR могут быть выбраны таким образом, чтобы отличаться друг от друга. Например, они могут представлять собой разные циклические сдвиги одной и той же базовой последовательности или они могут представлять собой две разные базовые последовательности. Последовательности могут представлять собой последовательности Задова - Чу, последовательности CAZAC и/или подобные.

[0171] На ФИГ. 14 показан другой пример схемы для передачи UCI и SR с низким PAPR. Предварительно кодированные UCI и SR могут быть сопоставлены с различными поднесущими. Входы блока DFT, которые могут быть заполнены нулями первым WTRU, могут использоваться вторым WTRU.

[0172] На ФИГ. 15 показан другой пример схемы для передачи UCI и SR с низким PAPR. UCI и SR могут быть сопоставлены с входами DFT в чередующемся порядке, в то время как различные входные штыревые контакты блока DFT могут использоваться символами UCI и SR. Выходы DFT могут быть сопоставлены с одной и той же или разными поднесущими, и поднесущие могут быть смежными или чередующимися. Когда выходы DFT сопоставляются с поднесущей, может быть достаточно одного блока DFT. Например, как показано на ФИГ. 15, вход блока DFT может представлять собой [d1 c1 d2 с2].

[0173] Каждая из вычислительных систем, описанных в настоящем документе, может иметь один или более компьютерных процессоров, имеющих запоминающее устройство, выполненное с исполняемыми инструкциями или аппаратным обеспечением для выполнения описанных в настоящем документе функций, включая определение параметров, описанных в настоящем документе, и отправку и прием сообщений между объектами (например, WTRU и сетью) для выполнения описанных функций. Кроме того, вышеописанные способы могут быть реализованы в компьютерной программе, программном обеспечении и/или микропрограммном обеспечении, записанном в машиночитаемый носитель для исполнения с помощью компьютера и/или процессора.

[0174] Хотя признаки и элементы описаны выше в конкретных комбинациях, специалисту в данной области будет очевидно, что каждый признак или элемент может быть использован отдельно или в любой комбинации с другими признаками и элементами. Кроме того, описанные в настоящем документе способы могут быть реализованы в компьютерной программе, программном обеспечении или программно-аппаратном обеспечении, встроенном в машиночитаемый носитель и предназначенном для исполнения компьютером или процессором. Примеры машиночитаемого носителя включают в себя электронные сигналы (переданные по проводным или беспроводным соединениям) и машиночитаемые носители информации. Примеры машиночитаемого носителя информации включают в себя, без ограничений, постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ), регистр, кэш-память, полупроводниковые устройства хранения данных, магнитные носители, такие как внутренние жесткие диски и съемные диски, магнитооптические носители и оптические носители, такие как диски CD-ROM и цифровые универсальные диски (DVD). Процессор в сочетании с программным обеспечением может быть использован для реализации радиочастотного приемопередатчика, предназначенного для применения в составе WTRU, оборудования пользователя, терминала, базовой станции, контроллера RNC и/или любого главного компьютера.

Изобретение относится к области беспроводных сетей связи, а именно к передаче информации управления восходящей линии связи, такой как подтверждение или отрицательное подтверждение (ACK/NACK) гибридного автоматического запроса на повторение передачи (HARQ), с использованием последовательности. Техническим результатом является обеспечение мультиплексирования различных категорий UCI и/или опорных символов или опорных сигналов (RS) при наличии нескольких длин PUCCH, при этом в случае передачи SR помехи могут быть исключены при увеличении пользовательской способности мультиплексирования. Для этого модуль беспроводной передачи/приема (WTRU) содержит процессор, выполненный с возможностью передачи информации подтверждения или отрицательного подтверждения (ACK/NACK) гибридного автоматического запроса на повторение передачи (HARQ) с использованием последовательности. При этом процессор осуществляет прием индикатора ресурсов при передаче по каналу управления нисходящей линии связи, определение на основании индикатора ресурсов ресурса, который следует использовать для передачи информации HARQ ACK/NACK, при этом ресурс включает символ, в котором передается информация HARQ ACK/NACK, определение на основании индикатора ресурсов и символа, в котором передается информация HARQ ACK/NACK, циклического сдвига, связанного с последовательностью, и передачу информации HARQ ACK/NACK с использованием ресурса и последовательности, смещенной посредством определяемого циклического сдвига. 2 н. и 13 з.п. ф-лы, 8 табл., 20 ил.

1. Модуль беспроводной передачи/приема (WTRU), содержащий

процессор, выполненный с возможностью передачи информации подтверждения или отрицательного подтверждения (ACK/NACK) гибридного автоматического запроса на повторение передачи (HARQ) с использованием последовательности, причем процессор дополнительно выполнен с возможностью:

приема индикатора ресурсов при передаче по каналу управления нисходящей линии связи;

определения на основании индикатора ресурсов ресурса, который следует использовать для передачи информации HARQ ACK/NACK, при этом ресурс включает символ, в котором передается информация HARQ ACK/NACK;

определения на основании индикатора ресурсов и символа, в котором передается информация HARQ ACK/NACK, циклического сдвига, связанного с последовательностью; и

передачи информации HARQ ACK/NACK с использованием ресурса и последовательности, смещенной посредством определяемого циклического сдвига.

2. WTRU по п. 1, в котором циклический сдвиг, связанный с последовательностью, дополнительно определен на основании значения HARQ ACK/NACK, содержащегося в информации HARQ ACK/NACK.

3. WTRU по п. 2, в котором последовательность имеет длину, равную 12, и в котором циклический сдвиг определен равным 3, если информация HARQ ACK/NACK содержит первое значение HARQ ACK/NACK, и определен равным 9, если информация HARQ ACK/NACK содержит второе значение HARQ ACK/NACK.

4. WTRU по п. 2, в котором последовательность имеет длину, равную 12, и в котором циклический сдвиг определен равным 1, если информация HARQ ACK/NACK содержит первое значение HARQ ACK/NACK, определен равным 4, если информация HARQ ACK/NACK содержит второе значение HARQ ACK/NACK, определен равным 7, если информация HARQ ACK/NACK содержит третье значение HARQ ACK/NACK, и определен равным 10, если информация HARQ ACK/NACK содержит четвертое значение HARQ ACK/NACK.

5. WTRU по п. 4, в котором первое, второе, третье и четвертое значения HARQ ACK/NACK являются (0, 0), (0, 1), (1, 0) и (1, 1) соответственно.

6. WTRU по п. 1, в котором индикатор ресурсов содержится в информации управления нисходящей линии связи (DCI), полученной посредством передачи по каналу управления нисходящей линии связи.

7. WTRU по п. 1, в котором ресурс включает физический ресурсный блок (PRB) для передачи информации HARQ ACK/NACK.

8. WTRU по п. 1, в котором процессор дополнительно выполнен с возможностью передачи положительного запроса планирования (SR) с помощью информации HARQ ACK/NACK.

9. WTRU по п. 1, в котором процессор дополнительно выполнен с возможностью определения формата физического канала управления восходящей линии связи (PUCCH), который следует использовать для передачи информации HARQ ACK/NACK.

10. WTRU по п. 1, в котором процессор выполнен с возможностью определения циклического сдвига, также на основании количества циклических сдвигов, доступных для передачи информации HARQ ACK/NACK.

11. Способ передачи информации подтверждения или отрицательного подтверждения (ACK/NACK) гибридного автоматического запроса на повторение передачи (HARQ) с использованием последовательности, включающий этапы:

приема информации конфигурации от сетевого объекта, причем информация конфигурации указывает на последовательность, которую следует использовать для передачи информации HARQ ACK/NACK;

приема индикатора ресурсов при передаче по каналу управления нисходящей линии связи;

определения на основании индикатора ресурсов ресурса, который следует использовать для передачи информации HARQ ACK/NACK, при этом ресурс включает символ, в котором передается информация HARQ ACK/NACK;

определения на основании индикатора ресурсов и символа, в котором передается информация HARQ ACK/NACK, циклического сдвига, связанного с последовательностью; и

передачи информации HARQ ACK/NACK с использованием ресурса и последовательности, смещенной посредством определяемого циклического сдвига.

12. Способ по п. 11, в котором циклический сдвиг дополнительно определяют на основании значения HARQ ACK/NACK, содержащегося в информации HARQ ACK/NACK.

13. Способ по п. 12, в котором последовательность имеет длину, равную 12, и в котором циклический сдвиг определяют равным 3, если информация HARQ ACK/NACK содержит первое значение HARQ ACK/NACK, и определяют равным 9, если информация HARQ ACK/NACK содержит второе значение HARQ ACK/NACK.

14. Способ по п. 12, в котором последовательность имеет длину, равную 12, и в котором циклический сдвиг определяют равным 1, если информация HARQ ACK/NACK содержит первое значение HARQ ACK/NACK, определяют равным 4, если информация HARQ ACK/NACK содержит второе значение HARQ ACK/NACK, определяют равным 7, если информация HARQ ACK/NACK содержит третье значение HARQ ACK/NACK, и определяют равным 10, если информация HARQ ACK/NACK содержит четвертое значение HARQ ACK/NACK.

15. Способ по п. 11, в котором процессор выполнен с возможностью определения циклического сдвига также на основании количества циклических сдвигов, доступных для передачи информации HARQ ACK/NACK.
