АРТИЛЛЕРИЙСКИЙ СНАРЯД ШРАПНЕЛЬНОГО ТИПА Российский патент 2025 года по МПК F42B12/02 F42B30/08

Изобретение относится к боеприпасам артиллерийского вооружения, имеющим одновременно осевое и круговое поле поражения, в частности к конструкции осколочных снарядов направленного действия. Может использоваться для поражения легкобронированной техники.

Известен боеприпас с готовыми поражающими элементами патент RU 2237231 C1 от 27.09.2004 г., МПК F42B 12/32, F42B 12/62, содержащий корпус с расположенными в нем зарядом взрывчатого вещества, донным взрывателем и осколочным блоком в его передней части. Снаряд снабжен головным взрывателем траекторно-контактного типа, расположенным впереди осколочного блока, соединенным с зарядом взрывчатого вещества детонационным каналом, донный взрыватель выполнен инерционного типа, при этом снаряд содержит пиротехнический механизм отделения головной части.

Недостатком данного боеприпаса можно отнести большую величину угла разлета элементов (угол полраствора до 45°).

Известен осколочно-пучковый снаряд патент RU 2346230 C2 от 10.02.2009 г., МПК F42B 12/32, F42B 12/62, содержащий корпус с зарядом взрывчатого вещества и детонатором, соединенный с головной частью, содержащий головной колпак с взрывателем и осколочный блок с готовыми поражающими элементами, и пиротехническое устройство отделения головной части, отличающийся тем, что осколочный блок размещен в головном колпаке, при этом внутри головного колпака между взрывателем и осколочным блоком размещен пороховой вышибной заряд, взрыватель выполнен контактно-траекторным, а пиротехническое устройство отделения головной части и вышибной заряд осколочного блока снабжены замедлителем.

Размещение готовых поражающих элементов в головной части, конкретнее в колпаке снаряда, является ограничивающим фактором для применения максимально возможного количества ГПЭ от общей массы снаряда, поскольку объем головной части снаряда значительно меньше, чем объем корпуса снаряда.

Основной задачей, на решение которой направлено настоящее изобретение, является создание боеприпаса, применяемого из зенитных артиллерийских установок, а так же бронированных боевых машин, с высокой эффективностью поражения малогабаритных воздушных целей в особенности малогабаритные беспилотные летательные аппараты, за счет применения дистанционно управляемого подрыва с реализацией существенного уменьшения радиально направленного потока осколочного поля и увеличения количества поражающих элементов путем уменьшения массы составных элементов снаряда.

Реализуется поставленная задача тем, что корпус снаряда состоит из двух частей:

- корпус с пояском, изготавливаемый из легированной стали, представляет собой стакан с наплавленным медным ведущим пояском, внутри которого установлен дистанционно управляемый взрыватель, а также разрывное устройство;

- втулка, изготавливаемая из алюминиевых деформируемых сплавов повышенной прочности, представляет собой втулку с каморой шестигранной формы под размещение готовых поражающих элементов, изготовленных из тяжелого сплава на основе вольфрама.

Сущность изобретения поясняется иллюстративным чертежом, который описывает, но не ограничивает возможный общий вид изделия.

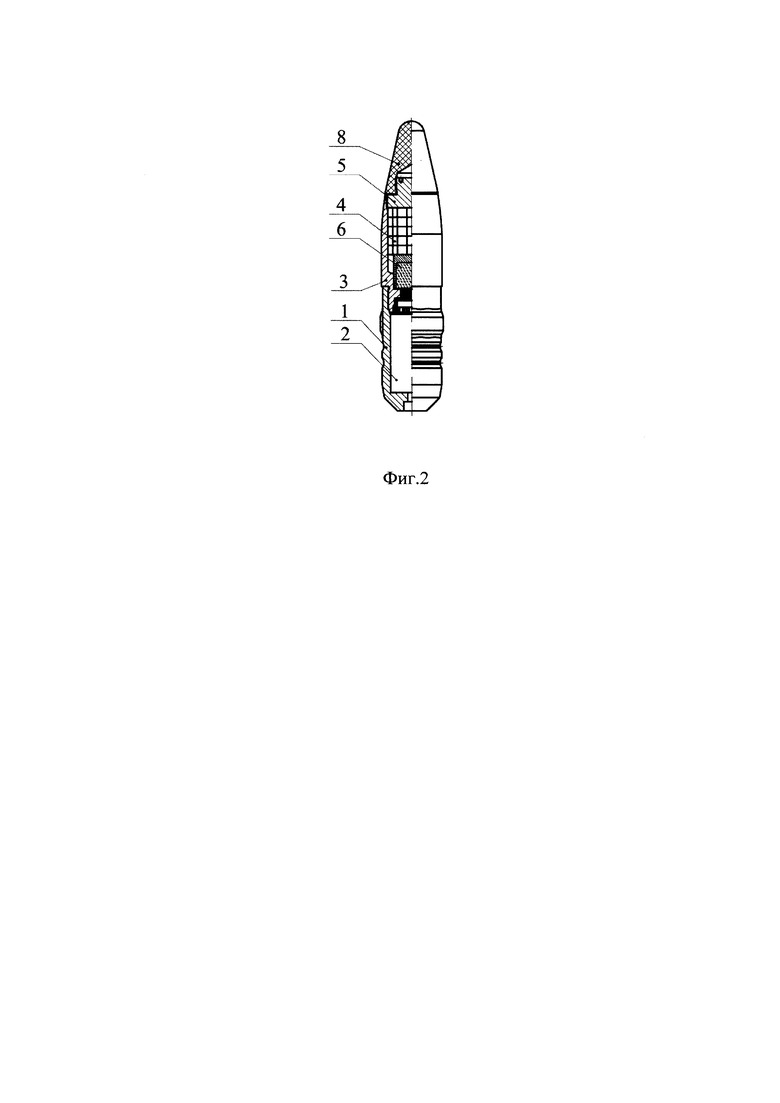

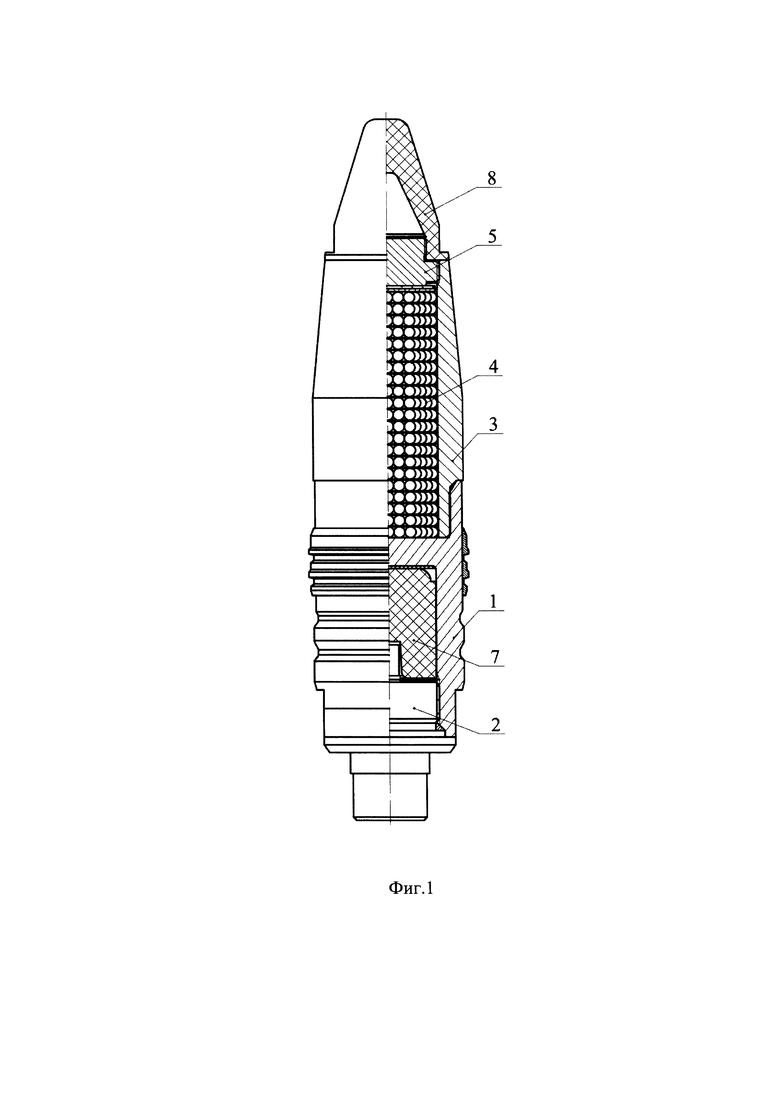

На фиг. 1 и фиг. 2 изображен общий вид предполагаемых конструкций.

В изделиях на корпус с пояском 1 установлен дистанционно управляемый взрыватель 2 и втулка 3, одновременно выполняющая роль как контейнера с расположенными внутри готовыми поражающими элементами 4, так и центрирующего утолщения снаряда. Поджатие готовых поражающих элементов осуществляется путем установки в корпус снаряда втулки 5. Метание готовых поражающих элементов осуществляется за счет применения в конструкции разрывного устройства 6 или разрывного заряда 7. В носовой части снаряда на втулке 5 установлен наконечник 8.

Применение составного корпуса снаряда с использованием легированных сталей и алюминиевых деформируемых сплавов повышенной прочности, позволяет достигнуть требуемых характеристик прочности необходимые для применения снарядов с дистанционно управляемым взрывателем из артиллерийских комплексов, и уменьшить паразитную массу снаряда, что дает возможность значительно увеличить количество готовых поражающих элементов.

Разрывное устройство 6, изготовленное так же из легированной стали, представляет собой стакан с навеской пороха, за счет сгорания которого образуется давление пороховых газов.

Камора втулки 3, за счет шестигранной формы исключает перемещение готовых поражающих элементов под действием радиальных перегрузок и позволяет при срабатывании разрывного устройства 6/разрывного заряда 7 произвести разрыв втулки по заданной форме дробления в местах утонения стенок. Так же при такой конструкции каморы, компоновка готовых поражающих не зависит от их геометрической формы, при сборке могут использоваться изделия следующих видов: цилиндр, шар, параллелепипед.

Дистанционно управляемый взрыватель позволяет произвести подрыв снаряда на заданном расстоянии от цели, тем самым увеличив эффективность поражения цели.

Предложенная конструкция корпуса снаряда позволяет уменьшить радиально направленное осколочное поле и сформировать плотное поле осколков в направлении цели, позволяющее с большей эффективностью поразить цель и снизить влияние ошибок стрельбы по дальности.

Снаряд действует следующим образом. После выстрела из канала ствола, посредствам вычислительной аппаратуры, происходит программирование времени срабатывания путем отправки кодовой посылки по лазерной линии связи на дистанционно управляемый взрыватель 2. При срабатывании взрывателя происходит подрыв корпуса снаряда и создание аксиально направленного осколочного поля в направление цели.

Результаты расчетов и предварительных испытаний дают основание утверждать, что представленная конструкция снарядов позволяет повысить эффективность поражения малогабаритных беспилотных летательных аппаратов.

Изобретение относится к боеприпасам артиллерийского вооружения, имеющим одновременно осевое и круговое поле поражения, в частности к конструкции осколочных снарядов направленного действия. Может использоваться для поражения небронированной техники. Артиллерийский снаряд шрапнельного типа с дистанционно управляемым взрывателем содержит корпус с пояском, изготавливаемый из легированной стали, представляющий собой стакан с наплавленным медным ведущим пояском, внутри которого установлен дистанционно управляемый взрыватель, а также разрывное устройство; втулку, изготавливаемую из алюминиевых деформируемых сплавов, представляющую собой втулку с каморой шестигранной формы под размещение блока готовых поражающих элементов, изготовленных из тяжелого сплава на основе вольфрама; поджимающую втулку с возможностью поджатия готовых поражающих элементов; наконечник, установленный в носовой части снаряда на поджимающей втулке. Технический результат заключается в повышении эффективности поражения малогабаритных воздушных целей. 1 з.п. ф-лы, 2 ил.

1. Артиллерийский снаряд шрапнельного типа с дистанционно управляемым взрывателем, содержащий корпус с пояском, изготавливаемый из легированной стали, представляющий собой стакан с наплавленным медным ведущим пояском, внутри которого установлен дистанционно управляемый взрыватель, а также разрывное устройство; втулку, изготавливаемую из алюминиевых деформируемых сплавов, представляющую собой втулку с каморой шестигранной формы под размещение блока готовых поражающих элементов, изготовленных из тяжелого сплава на основе вольфрама; поджимающую втулку с возможностью поджатия готовых поражающих элементов; наконечник, установленный в носовой части снаряда на поджимающей втулке.

2. Снаряд по п. 1, отличающийся тем, что в качестве разрывного устройства используется разрывной заряд.
