СВЕТОДИОДНАЯ ПЛАТА И ЭКРАН С ЕЕ ИСПОЛЬЗОВАНИЕМ Российский патент 2025 года по МПК G09G3/32

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области светодиодов и, в частности, к светодиодной плате и экрану с ее использованием.

УРОВЕНЬ ТЕХНИКИ

[0002] В настоящее время в уровне техники существует широкий спектр типов светодиодных плат. Когда они используются для освещения или отображения, рынок начинает выдвигать требования к прозрачному или полупрозрачному освещению или отображению.

[0003] Например, когда они используются для отображения, полупрозрачный экран выдвигает новые требования к конструкции светодиодной платы. В целом, в этой области необходимо разработать технологию светодиодной платы и экрана с ее использованием, которые учитывают светопропускание и отображают визуальные эффекты.

КРАТКОЕ ОПИСАНИЕ

Техническая проблема

[0004] Настоящее изобретение решает технические проблемы прозрачных или полупрозрачных светодиодных экранов.

Решение технической проблемы

Техническое решение

[0005] Настоящее изобретение обеспечивает светодиодную плату, включающую:

[0006] переднюю сторону платы и заднюю сторону платы, при этом множество сквозных отверстий проходят через переднюю сторону платы и заднюю сторону платы, и

[0007] множество сквозных отверстий включает по меньшей мере 2 ряда сквозных отверстий, при этом

[0008] по меньшей мере каждые 3 сквозных отверстия окружают один островкообразный участок платы на передней стороне платы, при этом

[0009] островкообразный участок платы снабжен по меньшей мере 2 электродными контактами, и электродные контакты выполнены с возможностью соединения светодиодов, расположенных на передней стороне платы.

[0010] Предпочтительно,

[0011] задняя сторона платы не снабжена какой-либо интегральной схемой (ИС) и/или компонентом, выполненных с возможностью соединения светодиодов; и

[0012] светодиоды расположены на островкообразном участке платы и не закрывают сквозные отверстия.

[0013] Предпочтительно,

[0014] для каждого ряда сквозных отверстий на плате соседние сквозные отверстия расположены на равном расстоянии в ряду, и/или для каждого ряда светодиодов на плате соседние светодиоды расположены на равном расстоянии внутри ряда.

[0015] Предпочтительно,

[0016] плата не снабжена решетками в рядах или столбцах.

[0017] Предпочтительно,

[0018] по меньшей мере каждые 4 сквозных отверстия окружают один островкообразный участок платы.

[0019] Предпочтительно,

[0020] плата имеет прямоугольную или другую многоугольную, круглую или другую форму.

[0021] Предпочтительно,

[0022] когда по меньшей мере каждые 4 сквозных отверстия окружают один островкообразный участок платы, при этом

[0023] линии геометрического центра 4 сквозных отверстий образуют один прямоугольник, и один край прямоугольника параллелен или перпендикулярен одному краю платы.

[0024] Предпочтительно,

[0025] когда по меньшей мере каждые 4 сквозных отверстия окружают один островкообразный участок платы,

[0026] линии геометрического центра 4 сквозных отверстий образуют один прямоугольник, и по меньшей мере один край прямоугольника не параллелен ни одному краю платы.

[0027] Предпочтительно,

[0028] электродные контакты включают: первый контакт и второй контакт, при этом первый контакт и второй контакт имеют следующие признаки:

[0029] (1) первый контакт выполнен с возможностью электрического соединения положительного электрода светодиодного чипа в светодиодах, и

[0030] второй контакт выполнен с возможностью электрического соединения отрицательного электрода светодиодного чипа в светодиодах; и

[0031] (2) первый контакт выполнен с возможностью электрического соединения первого входного контакта ИС драйвера светодиодного чипа в светодиодах, и

[0032] второй контакт выполнен с возможностью электрического соединения второго входного контакта ИС драйвера светодиодного чипа в светодиодах.

[0033] Предпочтительно,

[0034] электродные контакты включают: первый контакт, второй контакт и третий контакт, при этом первый контакт, второй контакт и третий контакт имеют следующие признаки:

[0035] первый контакт выполнен с возможностью электрического соединения положительного электрода источника питания/вывода VCC светодиодов;

[0036] второй контакт выполнен с возможностью электрического соединения отрицательного электрода источника питания/вывода GND светодиодов; и

[0037] третий контакт выполнен с возможностью электрического соединения вывода DIN входного контакта сигнала данных светодиодов.

[0038] Предпочтительно,

[0039] провода входного сигнала светодиодов расположены на передней стороне платы между сквозными отверстиями 1-го ряда и сквозными отверстиями 2-го ряда и вдоль первого направления на плате.

[0040] Предпочтительно,

[0041] плата дополнительно включает 3-й ряд сквозных отверстий, при этом

[0042] провода заземления светодиодов расположены на задней стороне платы между сквозными отверстиями 1-го ряда и сквозными отверстиями 2-го ряда и между сквозными отверстиями 2-го ряда и сквозными отверстиями 3-го ряда и вдоль первого направления на плате, при этом

[0043] первый участок задней стороны платы между сквозными отверстиями 1-го ряда и сквозными отверстиями 2-го ряда и второй участок задней стороны платы между сквозными отверстиями 2-го ряда и сквозными отверстиями 3-го ряда заземлены.

[0044] Кроме того, настоящее изобретение раскрывает светодиодный экран, в котором используется описанная выше светодиодная плата.

Преимущество настоящего изобретения

Преимущество

[0045] Вышеупомянутая плата в соответствии с настоящим изобретением может учитывать светопропускание и эффекты светодиодного отображения/освещения и даже может реализовывать эффект равномерно распределенного отображения. Более того, она даже создает визуальный эффект равномерно распределенного отображения и улучшает светопропускание.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0046] Чтобы более наглядно проиллюстрировать технические решения в вариантах осуществления настоящего изобретения, ниже кратко представлены чертежи, которые будут использоваться в вариантах осуществления. Следует понимать, что приведенные ниже чертежи иллюстрируют только определенные варианты осуществления настоящего изобретения и, следовательно, не должны рассматриваться как ограничение объема защиты. Для специалистов в данной области другие соответствующие чертежи могут быть получены на основе этих чертежей без творческих усилий.

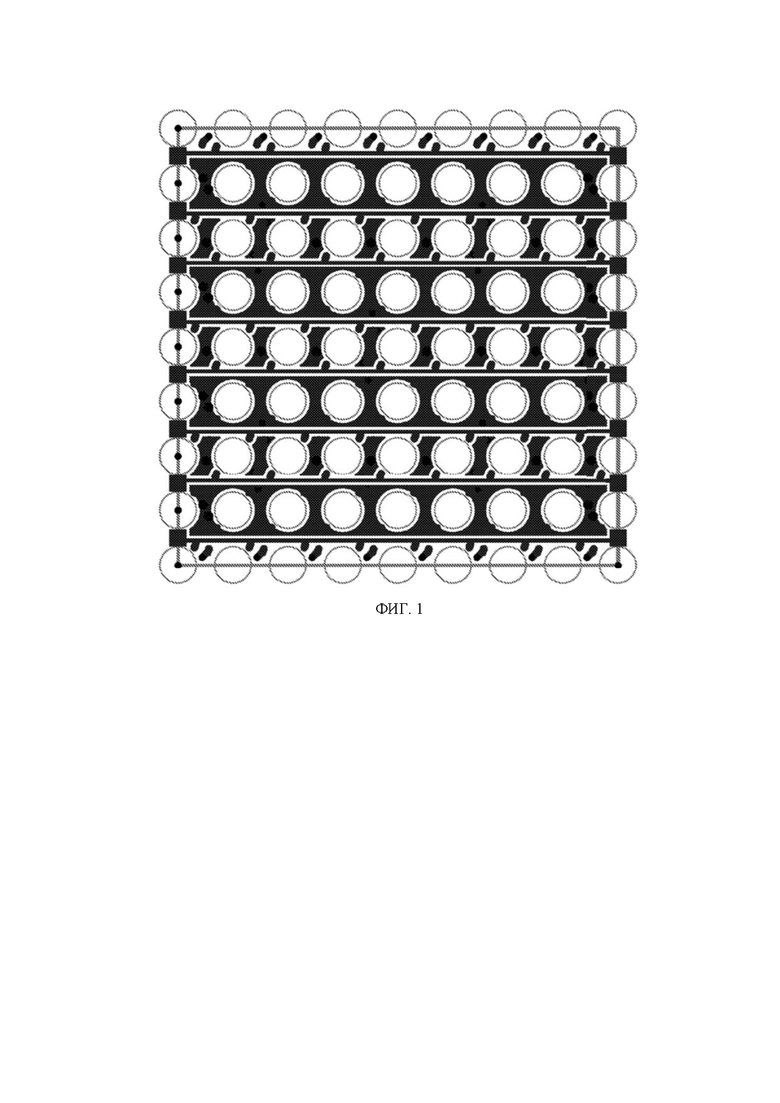

[0047] Фиг. 1 представляет собой структурную схему передней стороны светодиодной платы, предусмотренной вариантом осуществления настоящего изобретения.

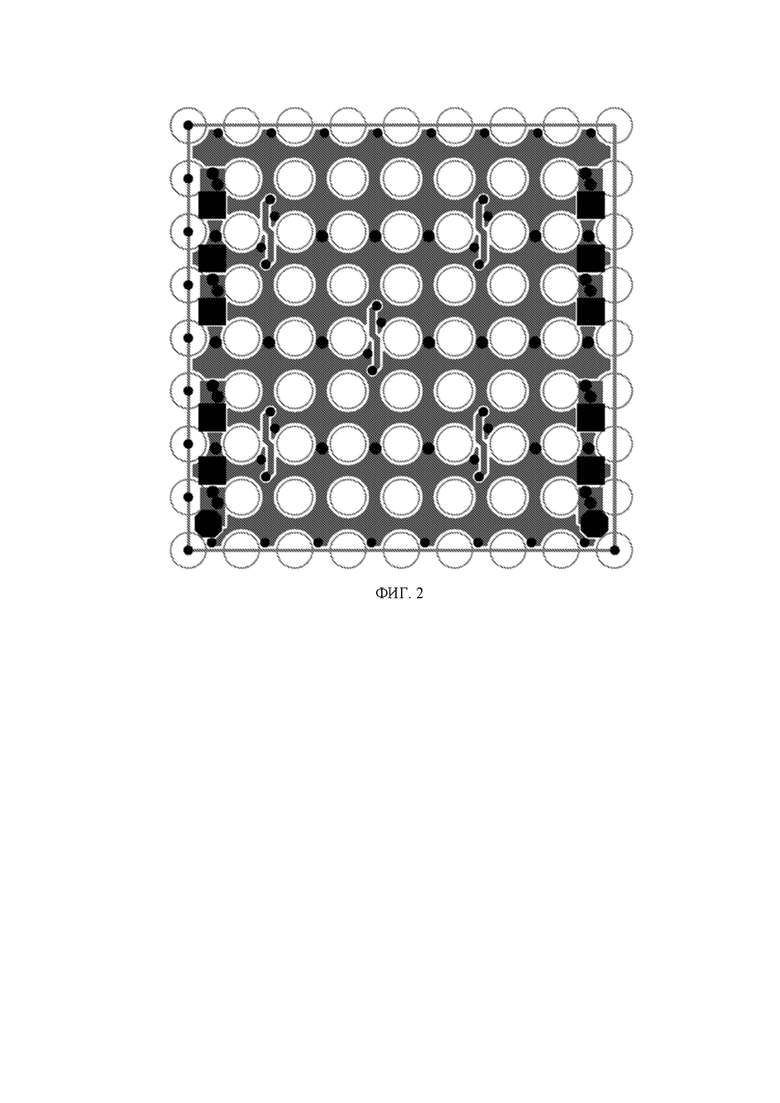

[0048] Фиг. 2 представляет собой структурную схему задней стороны светодиодной платы, предусмотренной вариантом осуществления настоящего изобретения.

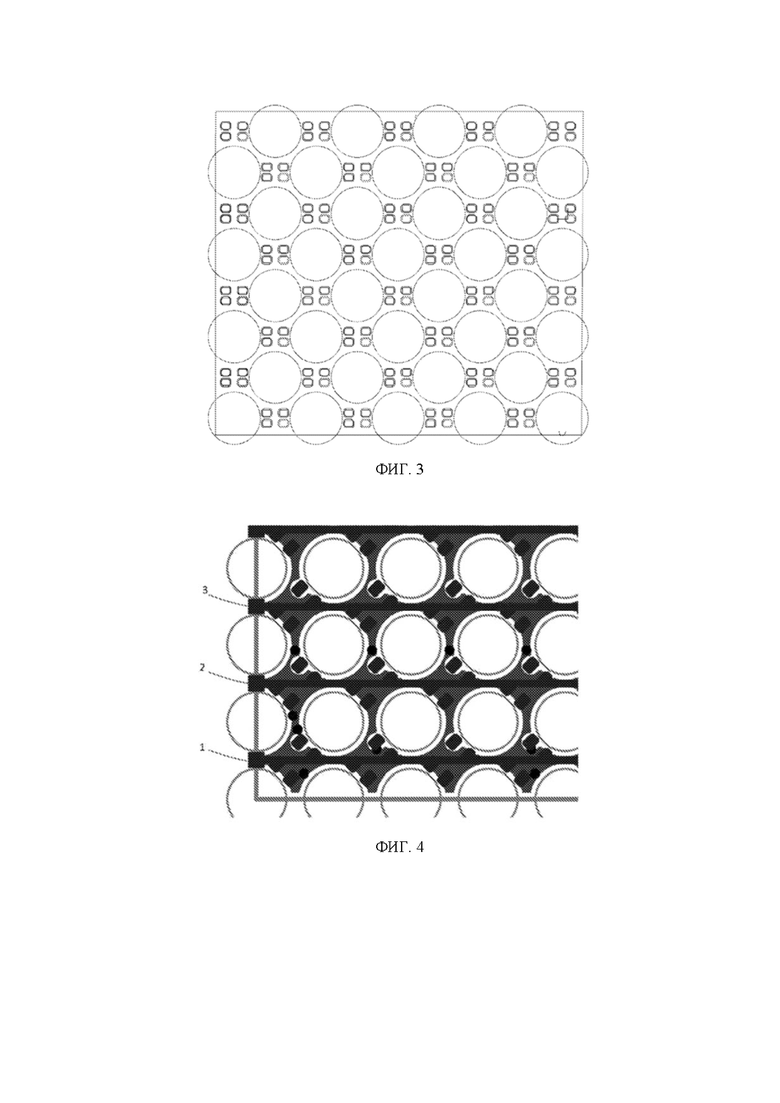

[0049] Фиг. 3 представляет собой структурную схему передней стороны светодиодной платы, предусмотренной другим вариантом осуществления настоящего изобретения.

[0050] Фиг. 4 представляет собой структурную схему передней стороны светодиодной платы, предусмотренной другим вариантом осуществления настоящего изобретения.

ПРЕДПОЧТИТЕЛЬНЫЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0051] Чтобы сделать цель, технические решения и преимущества вариантов осуществления настоящего изобретения более понятными, технические решения в вариантах осуществления настоящего изобретения будут описаны ясно и полностью ниже в сочетании с чертежами фиг. 1-фиг. 4 в вариантах осуществления настоящего изобретения. Очевидно, что описанные варианты осуществления являются частичными вариантами осуществления настоящего изобретения, но не всеми вариантами осуществления. Компоненты в вариантах осуществления настоящего изобретения, в целом описанные и показанные на чертежах, могут быть расположены и выполнены во множестве различных конфигураций.

[0052] В одном варианте осуществления настоящее изобретение раскрывает светодиодную плату, включающую:

[0053] переднюю сторону платы и заднюю сторону платы, при этом множество сквозных отверстий проходят через переднюю сторону платы и заднюю сторону платы, и

[0054] множество сквозных отверстий включает по меньшей мере 2 ряда сквозных отверстий, при этом

[0055] по меньшей мере каждые 3 сквозных отверстия окружают один островкообразный участок платы на передней стороне платы, при этом

[0056] островкообразный участок платы снабжен по меньшей мере 2 электродными контактами, и электродные контакт выполнены с возможностью соединения светодиодов, расположенных на передней стороне платы.

[0057] В вышеописанном варианте осуществления множество сквозных отверстий островкообразного участка платы играют роль светопропускания и равномерной вентиляции, и светодиоды играют роль отображения/освещения. Обычная ситуация для каждого островкообразного участка платы заключается в том, что соответствующие светодиоды расположены на островкообразном участке платы, и все сквозные отверстия совместно выполняют роль светопропускания или равномерной вентиляции. Однако настоящее изобретение не исключает следующее нетипичное решение: один светодиод расположен над одним или несколькими сквозными отверстиями; охватывает 2 различных островкообразных участка платы с двух сторон (или вокруг) одного или нескольких сквозных отверстий; и по-прежнему соединен с 2 электродными контактами этих островкообразных участков платы. По этой причине в вышеописанном варианте осуществления ограничено то, что электродные контакты выполнены с возможностью соединения светодиодов, расположенных на передней стороне платы, и не ограничиваются тем, что электродные контакты выполнены с возможностью соединения светодиодов, расположенных на островкообразном участке платы.

[0058] Когда множество сквозных отверстий распределены определенным образом, светодиод будет обеспечивать превосходный эффект отображения с равномерным обзором. Интуитивное восприятие человеческим глазом улучшается благодаря равномерному распределению сквозных отверстий, что способствует улучшению визуального эффекта, особенно при просмотре на расстоянии.

[0059] Например, на фиг. 1-фиг. 2 показано, когда сквозные отверстия имеют круглую форму. Следует понимать, что сквозные отверстия могут иметь другие правильные или неправильные формы, и эти формы в большей степени зависят от требований к визуальному эффекту. Круг или другие симметричные формы являются предпочтительными вариантами форм сквозных отверстий, особенно круг. Предпочтительно, каждое круглое сквозное отверстие представляет собой круг одинакового диаметра, но настоящее изобретение не ограничивается круглыми сквозными отверстиями одинаковой формы и размера.

[0060] Следует понимать, что в вариантах осуществления, показанных на фиг. 1 и фиг. 2, островкообразный участок светодиодной платы является именно той частью участка платы, в которую не проникают другие элементы, за исключением сквозных отверстий. С общей точки зрения светодиодной платы остальная часть платы соответствует островковой группе, за исключением всех сквозных отверстий. Для островковой группы, в которой по меньшей мере каждые 3 сквозных отверстия окружают один островкообразный участок платы на передней стороне платы, вся островковая группа состоит из n-соединенных островкообразных участков платы.

[0061] Как показано на фиг. 1 и фиг. 2, когда диаметр круглого сквозного отверстия больше размера островкообразного участка платы и сквозное отверстие выполнено с возможностью пропускания света, это приведет к тому, что плата будет иметь более высокий коэффициент пропускания света; и когда светодиод не работает, естественный свет может проходить через множество сквозных отверстий, так что носитель в этом решении имеет определенный коэффициент пропускания света.

[0062] В одном варианте осуществления светодиод включает светодиод накладного типа.

[0063] В другом варианте осуществления

[0064] задняя сторона платы не снабжена какой-либо ИС и/или компонентом, выполненных с возможностью соединения светодиода.

[0065] Вариант осуществления воплощает другое важное нововведение настоящего изобретения по сравнению с предшествующим уровнем техники. Когда сам светодиод дополнительно включает в себя ИС драйвера (которая не ограничивается токоограничивающей ИС или ИС постоянного тока) помимо светодиодного чипа, плата должна только подавать питание на светодиод с помощью соответствующих электродов на передней стороне платы, и на задней стороне платы не требуется устанавливать какую-либо ИС и/или компонент, соединяющие светодиод.

[0066] В другом варианте осуществления по меньшей мере каждые 4 сквозных отверстия окружают один островкообразный участок платы.

[0067] Например, на фиг. 1 и фиг. 3 показано, что 4 сквозных отверстия окружают один островкообразный участок платы. Однако следует отметить, что, поскольку 3 сквозных отверстия могут окружать относительно замкнутый участок, настоящее изобретение не ограничивается 4 сквозными отверстиями.

[0068] В другом варианте осуществления для каждого ряда сквозных отверстий на плате соседние сквозные отверстия расположены на равном расстоянии в ряду.

[0069] В другом варианте осуществления для каждого ряда светодиодов на плате соседние светодиоды расположены на равном расстоянии в ряду.

[0070] Следует понимать, что оба вышеупомянутых варианта предпочтительны для реализации визуального эффекта равного пространства.

[0071] В другом варианте осуществления плата не снабжена решетками в рядах или столбцах.

[0072] В данном варианте осуществления по сравнению с обычной светодиодной платой или прозрачным светодиодным экраном (например, прозрачным светодиодным экраном дисплея) с одной или несколькими горизонтальными или вертикальными решетками

[0073] в настоящем изобретении могут отсутствовать решетки в рядах или столбцах, причем причина заключается в том, что настоящее изобретение может удовлетворить основные требования к механическим свойствам платы за счет островковой группы, образованной множеством островкообразных участков платы, без обязательного расположения одной или нескольких решеток в рядах или столбцах. Другими словами, вариант осуществления имеет механически усовершенствованную конструкцию. Кроме того, сама решетка влияет на визуальный эффект, поскольку решетка легко создает визуальную иллюзию, что также является фактором, позволяющим исключить решетки в данном варианте осуществления.

[0074] В другом варианте осуществления плата имеет прямоугольную или другую многоугольную, круглую или другую форму.

[0075] Взяв в качестве примера фиг. 1 и фиг. 2, можно увидеть, что плата имеет прямоугольную форму, что соответствует общему состоянию светодиодного осветительного прибора или дисплея. Следует отметить, что к прямоугольникам относятся обычный прямоугольник и квадрат. Однако если необходимо обеспечить особый декоративный эффект или особый визуальный эффект, например, форму дерева и т.д., плата по настоящему изобретению, очевидно, не исключает других многоугольников, помимо прямоугольника. Это может быть круг или другие формы, также могут быть предусмотрены другие платы неправильной формы.

[0076] В другом варианте осуществления, когда по меньшей мере каждые 4 сквозных отверстия окружают один островкообразный участок платы, при этом

[0077] линии геометрического центра 4 сквозных отверстий образуют один прямоугольник, и один край прямоугольника параллелен или перпендикулярен одному краю платы.

[0078] К этому варианту относятся платы, показанные на фиг. 1 и фиг. 2. Следует понимать, что такая конструкция выглядит более правильной, поскольку линия, на которой расположена линия геометрического центра сквозного отверстия, параллельна или перпендикулярна одному краю платы. Особенно когда плата имеет прямоугольную форму, каждый край прямоугольника, образованного линиями геометрического центра 4 сквозных отверстий, будет параллелен одному из краев платы.

[0079] В другом варианте осуществления, когда по меньшей мере каждые 4 сквозных отверстия окружают один островкообразный участок платы, при этом линии геометрического центра 4 сквозных отверстий образуют один прямоугольник, и по меньшей мере один край прямоугольника не параллелен ни одному краю платы.

[0080] Следует отметить, что данный вариант осуществления и предыдущий вариант осуществления относятся к расположению сквозных отверстий. Для сравнения, расположение сквозных отверстий в предыдущем варианте осуществления является относительно традиционным, где линия геометрического центра соответствующих сквозных отверстий параллельна или перпендикулярна одному краю платы, а расположение сквозных отверстий в данном варианте осуществления является более гибким по сравнению с предыдущим вариантом осуществления.

[0081] В частности, при сравнении фиг. 3 с фиг. 1, когда предусмотрены платы одинакового размера и сквозные отверстия одинакового диаметра, и расположение сквозных отверстий на фиг. 3 эквивалентно расположению диагональных сквозных отверстий, при этом каждый ряд диагональных сквозных отверстий параллелен друг другу. Коэффициент пропускания света легко рассчитать в случаях, показанных на фиг. 1 и фиг. 3. Следует отметить, что коэффициент пропускания света на фиг. 3 может быть дополнительно улучшен, а количество светодиодов и их энергопотребление могут быть значительно снижены. Измерено, что примерно половина светодиодов уменьшилась на фиг. 3 по сравнению с фиг. 1, что имеет большое значение. Как и в случае со светодиодным осветительным прибором или диплеем, люди часто находятся далеко от светодиодного устройства. На данный момент просмотр на дальнем расстоянии не приводит к значительному снижению визуального эффекта при условии значительного уменьшения количества светодиодов, особенно для светодиодных осветительных приборов или дисплеев большого размера, которые по-прежнему могут соответствовать требованиям к визуальному эффекту.

[0082] В другом варианте осуществления электродные контакты включают: первый контакт и второй контакт, при этом первый контакт и второй контакт имеют следующие признаки:

[0083] (1) первый контакт выполнен с возможностью электрического соединения положительного электрода светодиодного чипа в светодиодах, и

[0084] второй контакт выполнен с возможностью электрического соединения отрицательного электрода светодиодного чипа в светодиодах; и

[0085] (2) первый контакт выполнен с возможностью электрического соединения первого входного контакта ИС драйвера светодиодного чипа в светодиодах, и

[0086] второй контакт выполнен с возможностью электрического соединения второго входного контакта ИС драйвера светодиодного чипа в светодиодах.

[0087] Следует понимать, что данный вариант осуществления указывает на то, что светодиодная плата по настоящему изобретению не обязательно ограничена тремя типами контактов или более. Очевидно, что при включении светодиода минимальным требованием к самому светодиоду является наличие двухпроводного источника питания или переменного, или постоянного тока. Благодаря развитию технологии светодиодных чипов, даже если не предусмотрена ИС драйвера, светодиод также может быть сформирован с использованием определенного количества светодиодных чипов, занимающих меньшую площадь, и непосредственно приводится в действие переменным или постоянным током. Таким образом, вышеописанные варианты осуществления представляют собой конкретное расположение первого и второго контактов при наличии или отсутствии ИС драйвера.

[0088] В другом варианте осуществления электродные контакты включают: первый контакт, второй контакт и третий контакт, при этом первый контакт, второй контакт и третий контакт имеют следующие признаки:

[0089] первый контакт выполнен с возможностью электрического соединения положительного электрода источника питания/вывода VCC светодиодов;

[0090] второй контакт выполнен с возможностью электрического соединения отрицательного электрода источника питания/вывода GND светодиодов; и

[0091] третий контакт выполнен с возможностью электрического соединения вывода DIN входного контакта сигнала данных светодиодов.

[0092] Что касается варианта осуществления, то он, в частности, предназначен для светодиодных изделий с вводом сигнала данных, поэтому для него выбран традиционный способ с тремя проводами и тремя контактами.

[0093] Однако в сочетании с данным вариантом осуществления и предыдущим вариантом осуществления следует особо отметить, что в области светодиодных драйверов появилась технология, которая передает сигнал данных при подаче питания с использованием линий электропитания, таких как нулевой и огненный провода/положительный и отрицательный провода, и она эквивалентна технологии-носителей.

[0094] Это означает, что даже в предыдущем варианте осуществления сигнал данных все равно может передаваться, даже если имеются только первый и второй контакты.

[0095] Независимо от того, предназначен ли сигнал данных для различных светодиодов или представляет собой конкретный кодированный сигнал различных светодиодных чипов в одном светодиоде; или

[0096] независимо от того, является ли сигнал данных сигналом кода адреса конкретного светодиода/светодиодного чипа или цветовым сигналом цвета осветительного прибора или дисплея,

[0097] соответствующие сигналы данных могут передаваться с использованием технологии-носителей.

[0098] В другом варианте осуществления электродные контакты дополнительно включают четвертый контакт, при этом четвертый контакт выполнен с возможностью электрического соединения вывода DOUT выходного контакта сигнала данных светодиода.

[0099] В другом варианте осуществления провода входного сигнала светодиодов расположены на передней стороне платы между сквозными отверстиями 1-го ряда и сквозными отверстиями 2-го ряда и вдоль первого направления на плате.

[00100] На фиг. 4 слева показано множество проводов входного сигнала: 1DI (позиция 1 на фиг. 4), 2DI (позиция 2 на фиг. 4), 3DI (позиция 3 на фиг. 4) и т.д.

[00101] В другом варианте осуществления плата дополнительно включает 3-й ряд сквозных отверстий, при этом

[00102] провода заземления светодиодов расположены на задней стороне платы между сквозными отверстиями 1-го ряда и сквозными отверстиями 2-го ряда и между сквозными отверстиями 2-го ряда и сквозными отверстиями 3-го ряда и вдоль первого направления на плате, при этом

[00103] первый участок задней стороны платы между сквозными отверстиями 1-го ряда и сквозными отверстиями 2-го ряда и второй участок задней стороны платы между сквозными отверстиями 2-го ряда и сквозными отверстиями 3-го ряда заземлены.

[00104] В варианте осуществления, показанном на фиг. 2, необходимо обеспечить заземление всех проводов заземления, чтобы предотвратить возникновение разности электрических потенциалов из-за отсутствия заземления.

[00105] В другом варианте осуществления плата дополнительно включает множество сквозных отверстий первого типа, при этом плата выполнена с возможностью электрического соединения отрицательного электрода источника питания/вывода GND светодиода посредством сквозных отверстий первого типа.

[00106] В другом варианте осуществления плата дополнительно включает множество сквозных отверстий второго типа, при этом плата выполнена с возможностью электрического соединения положительного электрода источника питания/вывода VCC светодиода посредством сквозных отверстий второго типа.

[00107] Как показано на фиг. 2, в другом варианте осуществления

[00108] направление протяжения сквозных отверстий 1-го ряда и сквозных отверстий 2-го ряда определено как первое направление, параллельное краю (например, верхнему краю) платы, а сквозные отверстия 3-го ряда аналогично расположены вдоль первого направления. В этом случае

[00109] вдоль второго направления, приблизительно перпендикулярного первому направлению, задняя сторона платы снабжена проводящими проводами для соединения сквозных отверстий двух типов.

[00110] Кроме того, согласно фиг. 4, в другом варианте осуществления

[00111] на передней стороне платы островкообразный участок платы снабжен двумя сквозными отверстиями второго типа, и два сквозных отверстия второго типа соединены проводящим проводом.

[00112] В другом варианте осуществления два конца передней стороны платы снабжены:

[00113] соединительной клеммой первого типа для электрического соединения положительного электрода источника питания/вывода VCC светодиода; и

[00114] два конца задней стороны платы снабжены:

[00115] соединительной клеммой второго типа для электрического соединения отрицательного электрода источника питания/вывода GND светодиода.

[00116] Таким образом, на двух концах платы плата может быть соединена с другими платами с такой же конструкцией спереди и сзади, для чего требуется только соединить между собой соединительные клеммы первого типа и второго типа передней и задней плат. Следует понимать, что соединительные клеммы первого типа и второго типа могут быть равномерно распределены на двух концах передней стороны платы, и их может быть множество.

[00117] В другом варианте осуществления два конца передней стороны платы дополнительно снабжены:

[00118] выводом DIN входного контакта сигнала данных для электрического соединения светодиодов.

[00119] Таким образом, даже если задействован ввод сигнала данных, плата также может быть соединена с другими платами с такой же конструкцией спереди или сзади.

[00120] В другом варианте осуществления светодиодная плата выбирается из материала, способного свободно сгибаться или деформироваться.

[00121] Можно понять, что выгодно реализовать визуальный эффект с большей степенью свободы.

[00122] В другом варианте осуществления светодиодная плата выбирается из прозрачного материала.

[00123] Кроме того, в настоящем изобретении дополнительно раскрывается светодиодный экран, в котором используется светодиодная плата, описанная в любом из вышеупомянутых вариантов осуществления.

[00124] В другом варианте осуществления светодиодный экран дополнительно включает светодиоды.

[00125] В другом варианте осуществления светодиодный экран не снабжен опорной конструкцией.

[00126] Для варианта осуществления, как правило, по сравнению с обычным устройством отображения (например, экраном с решеткой) с решетками механическая прочность самого устройства недостаточна, так что ему необходимы дополнительные опорные конструкции, включая решетку, но не ограничиваясь ей, и дополнительные структурные рамки помимо решетки и т.д.

[00127] В другом варианте осуществления, поскольку на задней стороне светодиодной платы может отсутствовать какая-либо ИС и/или компонент, светодиодный экран может быть установлен на любой поверхности или между любыми промежуточными слоями.

[00128] Выше описаны только конкретные варианты осуществления настоящего изобретения, но объем защиты настоящего изобретения этим не ограничивается. Любое изменение или замена, которые может легко придумать человек, знакомый с областью техники в пределах технического объема, раскрытого в настоящем изобретении, должны попадать под объем защиты настоящего изобретения. Таким образом, объем защиты настоящего изобретения регулируется объемом защиты формулы изобретения.

Изобретение относится к области светодиодов, в частности к светодиодной плате и экрану с ее использованием. Светодиодная плата содержит переднюю и заднюю стороны платы, где множество сквозных отверстий проходят через переднюю сторону платы и заднюю сторону платы, и множество сквозных отверстий содержит по меньшей мере два ряда сквозных отверстий. При этом по меньшей мере каждые три сквозных отверстия окружают один островкообразный участок платы на передней стороне платы, островкообразный участок платы снабжен по меньшей мере двумя электродными контактами и электродные контакты выполнены с возможностью соединения светодиодов, расположенных на передней стороне платы. Светодиоды расположены на островкообразном участке платы и не закрывают сквозные отверстия, или один из светодиодов расположен над одним или несколькими сквозными отверстиями, охватывает и соединяет два различных островкообразных участка платы с двух сторон или вокруг одного или нескольких сквозных отверстий, а также соединен с двумя электродными контактами этих островкообразных участков платы. Изобретение обеспечивает повышение равномерности распределенного отображения и улучшение светопропускания. 2 н. и 8 з.п. ф-лы, 4 ил.

1. Светодиодная плата, содержащая:

переднюю сторону платы и заднюю сторону платы, при этом множество сквозных отверстий проходят через переднюю сторону платы и заднюю сторону платы, и

множество сквозных отверстий содержит по меньшей мере два ряда сквозных отверстий, при этом

по меньшей мере каждые три сквозных отверстия окружают один островкообразный участок платы на передней стороне платы, при этом

островкообразный участок платы снабжен по меньшей мере двумя электродными контактами и электродные контакты выполнены с возможностью соединения светодиодов, расположенных на передней стороне платы,

при этом светодиоды расположены на островкообразном участке платы и не закрывают сквозные отверстия; или один из светодиодов расположен над одним или несколькими сквозными отверстиями, охватывает и соединяет два различных островкообразных участка платы с двух сторон или вокруг одного или нескольких сквозных отверстий, а также соединен с двумя электродными контактами этих островкообразных участков платы.

2. Светодиодная плата по п.1, отличающаяся тем, что задняя сторона платы не снабжена какой-либо интегральной схемой (ИС) и/или компонентом, выполненными с возможностью соединения светодиодов.

3. Светодиодная плата по п.1, отличающаяся тем, что

для каждого ряда сквозных отверстий на плате соседние сквозные отверстия расположены на равном расстоянии в ряду; и/или

для каждого ряда светодиодов на плате соседние светодиоды расположены на равном расстоянии в ряду.

4. Светодиодная плата по п.1, отличающаяся тем, что плата не снабжена решетками в рядах или столбцах.

5. Светодиодная плата по п.1, отличающаяся тем, что по меньшей мере каждые четыре сквозных отверстия окружают один островкообразный участок платы.

6. Светодиодная плата по п.1, отличающаяся тем, что плата имеет многоугольную или круглую форму.

7. Светодиодная плата по п.1, отличающаяся тем, что

когда по меньшей мере каждые четыре сквозных отверстия окружают один островкообразный участок платы,

линии геометрического центра четырех сквозных отверстий образуют один прямоугольник и один край прямоугольника параллелен или перпендикулярен одному краю платы; или

линии геометрического центра четырех сквозных отверстий образуют один прямоугольник и по меньшей мере один край прямоугольника не параллелен ни одному краю платы.

8. Светодиодная плата по п.1, отличающаяся тем, что электродные контакты содержат любой из следующих признаков:

1) электродные контакты содержат: первый контакт и второй контакт, при этом

первый контакт выполнен с возможностью электрического соединения положительного электрода светодиодного чипа в светодиодах, и

второй контакт выполнен с возможностью электрического соединения отрицательного электрода светодиодного чипа в светодиодах;

2) электродные контакты содержат: первый контакт и второй контакт, при этом

первый контакт выполнен с возможностью электрического соединения первого входного контакта ИС драйвера светодиодного чипа в светодиодах, и

второй контакт выполнен с возможностью электрического соединения второго входного контакта ИС драйвера светодиодного чипа в светодиодах; или

3) электродные контакты содержат: первый контакт, второй контакт и третий контакт, при этом

первый контакт выполнен с возможностью электрического соединения положительного электрода источника питания/вывода VCC светодиодов;

второй контакт выполнен с возможностью электрического соединения отрицательного электрода источника питания/вывода GND светодиодов; и

третий контакт выполнен с возможностью электрического соединения вывода DIN входного контакта сигнала данных светодиодов.

9. Светодиодная плата по п.1, отличающаяся тем, что плата дополнительно содержит любой из следующих признаков:

1) провода входного сигнала светодиодов расположены на передней стороне платы между сквозными отверстиями первого ряда и сквозными отверстиями второго ряда и вдоль первого направления на плате;

2) плата дополнительно содержит третий ряд сквозных отверстий, при этом

провода заземления светодиодов расположены на задней стороне платы между сквозными отверстиями первого ряда и сквозными отверстиями второго ряда и между сквозными отверстиями второго ряда и сквозными отверстиями третьего ряда и вдоль первого направления на плате, при этом

первый участок задней стороны платы между сквозными отверстиями первого ряда и сквозными отверстиями второго ряда и второй участок задней стороны платы между сквозными отверстиями второго ряда и сквозными отверстиями третьего ряда заземлены.

10. Светодиодный экран, содержащий светодиодную плату по любому из пп.1–9.
