ПОДВОДНЫЙ МОНТАЖНЫЙ ПИСТОЛЕТ ДЛЯ ЗАБИВАНИЯ ДЮБЕЛЕЙ Российский патент 2025 года по МПК B25C1/10

Подводный монтажный пистолет для забивания дюбелей относится к ручным инструментам и устройствам для забивания гвоздей, инициируемых при взрыве заряда.

Известен патент СССР SU 108213А1. Пистолет для забивания крепежных деталей энергией пороховых газов, корпус которых несет ударно-спусковой механизм и связан с поворотным стволом, снабженным на конце предохраняющим от осколков наконечником для прикладывания к месту посадки крепежной детали. Пистолет состоит из ствола, корпуса с размещенным в нем ударно-спусковым механизмом. Ствол выполнен поворотным вокруг оси, чтобы осуществлять заряжение пистолета крепежной деталью и пороховым патроном. На свободном конце ствола имеется сменный наконечник, прижимаемый к месту посадки крепежной детали и предохраняющий работающих от осколков. Наконечник связан гибкой тягой с предохранителем ударно-спускового механизма.

Основным недостатком является механическая система инициирования, которая не позволяет обеспечить высокую герметичность, что не позволяет использовать устройство для работы под водой и в условиях агрессивной водной среды.

Недостатком является однозарядность устройства.

В патенте РФ RU 2310805 С1 представлен многоствольный стрелковый модуль, который содержит блок стволов для снаряжения патронами, узел запирания каналов стволов и блок контактов для передачи электрического сигнала на электрокапсюли.

Основным недостатком прототипа является наличие узла запирания, снижающее герметичность и надежность устройства при использовании в работах, связанных с водной средой.

Недостатком является наличие в обойме подвижной втулки, расположенной между электрокапсюлем и патроном. Также наличие капсюля патрона является лишним, так как он получает механический импульс от пороховых газов при воспламенении электрокапсюля. Наличие подобных промежуточных деталей в целом уменьшает надежность работы конструкции.

Недостатком является отсутствие индикации готовых к выстрелу стволов.

Известно устройство - пистолет Heckler Koch HK Р11 (Уникальное стрелковое оружие: иллюстрированный справочник/ Ардашев А.Н., Федосеев С.Л. - М.: Астрель: ACT, 2006 г - 319[1] с: ил. - (Военная техника) стр. 171-173), предназначенный для ведения боевых действий под водой, где обычные пули теряют эффективность на расстоянии порядка одного метра, или даже менее, в зависимости от глубины. Поэтому для Р11 были разработаны специальные боеприпасы номинальным калибром 7.62 мм, выстреливающие длинные иглообразные пули, хорошо стабилизирующиеся в воде. Масса стреловидной пули 31 грамм, длина пули 117 мм. Начальная скорость 117 м/с. Боеприпасы в заводских условиях снаряжаются в пятизарядные блоки стволов, которые устанавливаются на рамку оружия с пистолетной рукояткой. После отстрела всех 5 зарядов из стволов блок стволов снимается и выбрасывается, либо сохраняется для последующего возврата на завод для перезарядки (если стрельба велась в тренировочных условиях). Воспламенение зарядов - электрическое, источник питания (две 9-вольтовых батареи) находится в герметичном отсеке в пистолетной рукоятке. Эффективная дальность стрельбы составляет до 15 метров под водой и до 30 метров - на воздухе. Корпус оружия и кожух блока стволов выполнены из ударопрочного пластика.

Основным недостатком аналога является то, что в нем не предусмотрена стрельба дюбелями, для проведения ремонтных работ.

Недостатком является отсутствие предохранительного устройства, которое не позволяет выстрелить без плотного прижима устройства к объекту, который нужно прошить.

Недостатком является невозможность текущего контроля состояния заряда батареи.

Наиболее близким техническим решением к предложенному, взятым за прототип, является подводный инструмент с силовым приводом US 3370770A, использующий одноразовый ствольный элемент, включающий тонкостенную трубку, содержащий дюбель и патрон. Оба конца ствольного элемента, а также капсюль патрона, герметизированы от попадания воды. Ствольный элемент расположен таким образом относительно корпуса инструмента, что ствольный элемент должен быть перемещен относительно корпуса инструмента, чтобы переместить его в положение стрельбы. Средства стрельбы инструмента включают рычажный элемент, который при вращении в одном направлении взводит ударник, а при вращении в другом направлении освобождает ударник, чтобы привести в действие патрон.

Основным недостатком является механическая система инициирования, которая не позволяет обеспечить высокую герметичность, как следствие возможность длительного хранения изделия. Проблема затекания пиротехнической системы может привести к отсыреванию порохового заряда, осечке.

Недостатком также является однозарядность устройства.

Недостатком является невысокая скорость крепления дюбеля – 4 шт./мин.

Недостатком является наличие гидроудара при выстреле.

Технической задачей, на решение которой направлено настоящее изобретение, является повышение надежности и функциональности подводного монтажного пистолета для забивания дюбелей путем добавления в устройство оптической системы инициирования, которая обеспечивает герметичность и безотказность устройства, а также возможность установки большего количества стволов.

Решение технической задачи достигается тем, что подводный монтажный пистолет для забивания дюбелей содержит герметичный корпус-рукоять, кнопку спуска, нажимной предохранитель, выполненный в виде подпружиненного стержня. Подводный монтажный пистолет снабжен сменным блоком, состоящим из электронной системы, содержащей фотоприемник и микроконтроллер, герметичного батарейного отсека, стволов, закрепленных внутри корпуса сменного блока, причем в указанных стволах размещены дюбели, штоки, пороховые заряды и элетрокапсюли-воспламенителями, кнопкой сброса сменного блока, складной окольцовывающей трубой, а также электронной системой в герметичном корпусе-рукояти, содержащей микроконтроллер и передатчик-лазер, причем электронная система в корпусе-рукояти связана с электронной системой сменного блока посредством оптического канала, герметичный корпус-рукоять выполнен с предохранительной лапкой, а нажимной предохранитель выполнен проходящим вдоль сменного блока.

Подводный монтажный пистолет снабжен беспроводным зарядным устройством и экраном индикации, демонстрирующим заряженные и использованные стволы, а также уровень заряда батареи.

Техническим результатом является повышение надежности и функциональности устройства.

Сущность предложенного технического решения поясняется рисунками, на которых изображены:

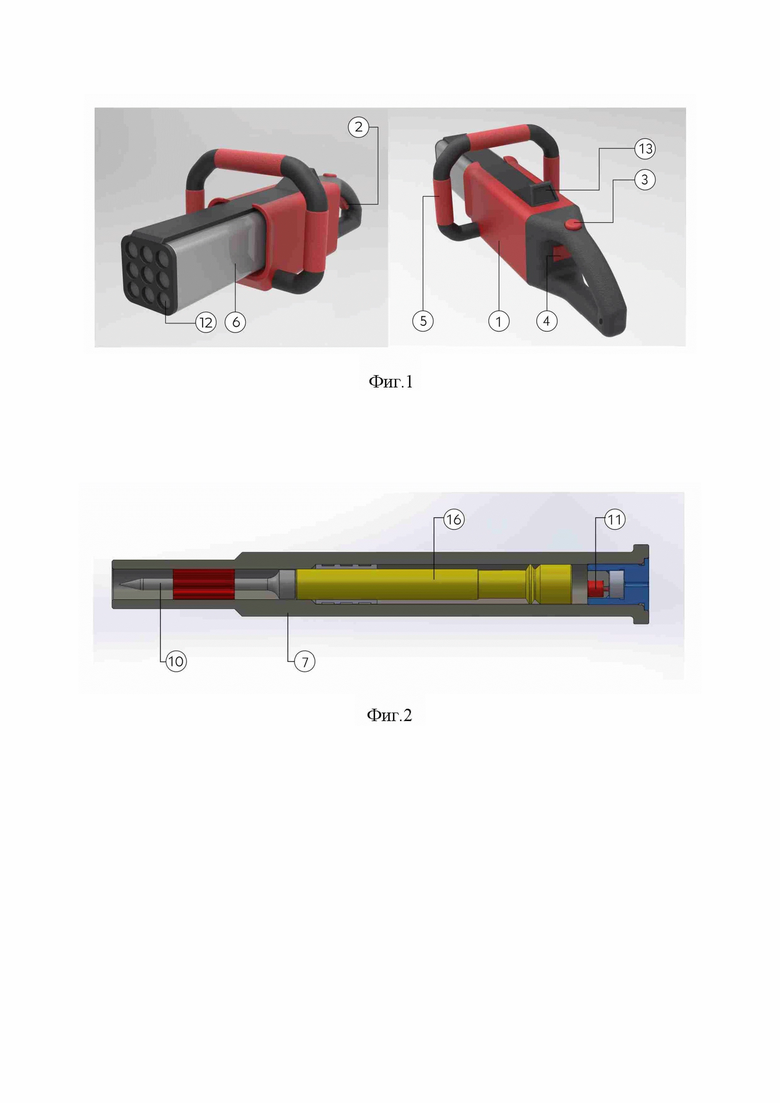

На фиг. 1 ракурсы подводного монтажного пистолета для забивания дюбелей;

На фиг. 2. разрез ствола.

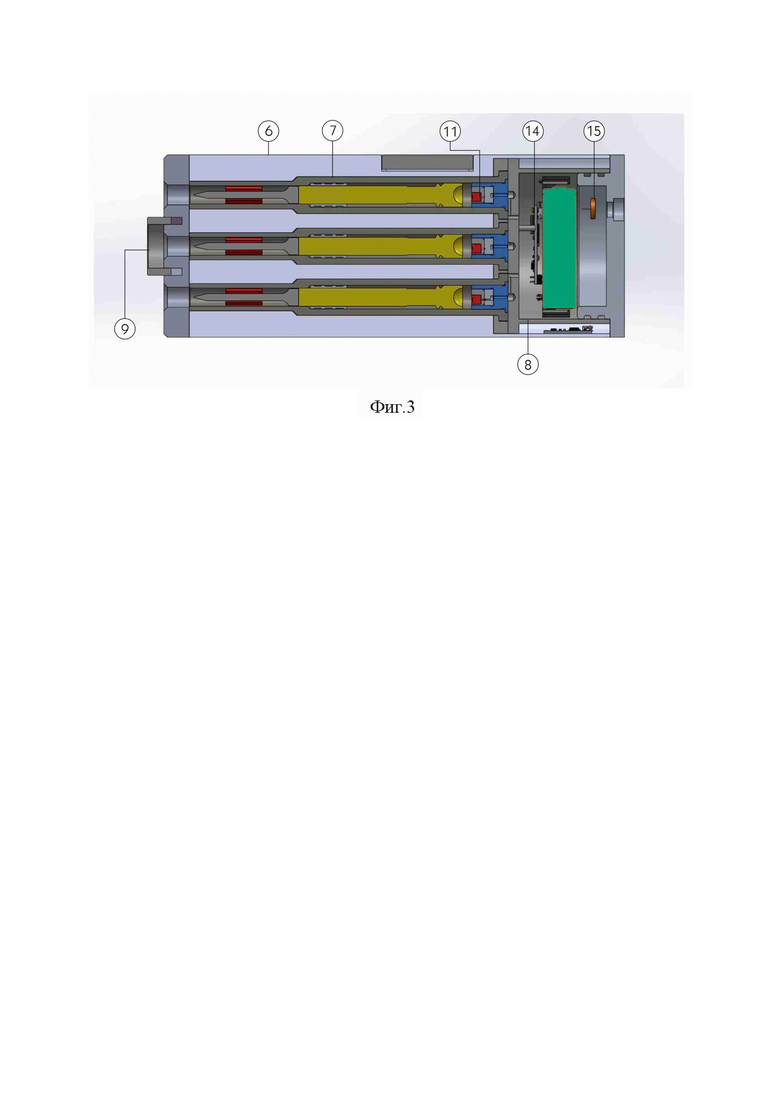

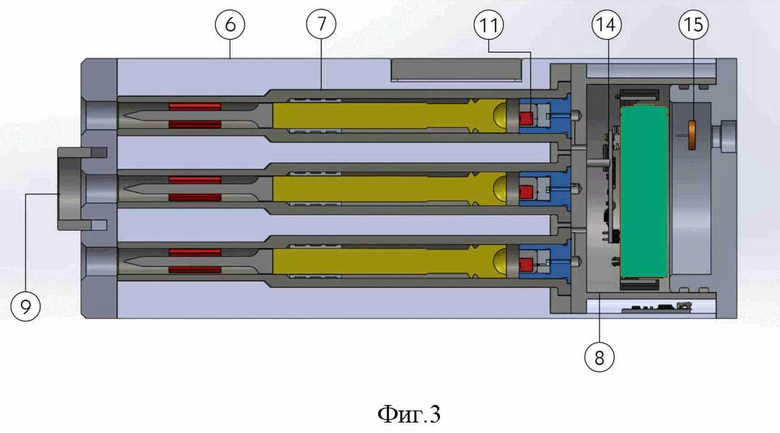

На фиг. 3. разрез сменного блока.

Подводный монтажный пистолет для забивания дюбелей предназначен для ремонта корпуса судна, дамб, плотин, проведения установки специальных креплений для подъема и проведение строительных и аварийно-спасательных работ в условиях агрессивной водной среде.

Подводный монтажный пистолет состоит из герметичного корпуса-рукояти (1) (см. Фиг.1), который снабжен предохранительной лапкой (2), кнопкой спуска (3), кнопкой сброса сменного блока (4), складной окольцовывающей трубы (5) для удобной переноски и удержания монтажного пистолета двумя руками, и сменного блока (6), состоящего из стволиков (7) (см. Фиг.2), закрепленных внутри корпуса блока, герметичного батарейного отсека (8) (см. Фиг.3), нажимного предохранителя (9), представляющего собой подпружиненный стержень, проходящий вдоль блока (6), и не позволяющий произвести выстрел не прижав подводный монтажный пистолет к закрепленному объекту вплотную.

В сменном блоке (6) расположены несколько стволов (7), в которых размещены дюбели (10), оснащенные, пороховыми зарядами с элетрокапсюлями-воспламенителями (11). Со стороны дульного среза каждый ствол защищен мембраной (12), препятствующей засорению его канала.

На одной из граней герметичного блока (6) находится экран индикации (13), демонстрирующий заряженные и использованные стволы (7), а также индикацию с уровнем заряда батареи.

Применение подводного монтажного пистолета начинается с выбора сменного блока (6), с целью его дальнейшего присоединения к герметичному корпусу-рукояти (1). Для этого сменный блок (6) вставляется по направляющим герметичного корпуса-рукояти (1), где фиксируется в конечном положении. Для совершения выстрела необходимо активировать нажимной предохранитель (9), путем прижатия подводного монтажного пистолета вплотную к закрепленному объекту, зажать предохранительную лапку (2) и нажать на кнопку спуска (3). Отстрел стволов (7) происходит поочередно, при активации кнопки спуска (3), микроконтроллер, расположенный в герметичном корпусе-рукояти (1), формирует сигнал нужного ствола и отправляет его на передатчик-лазер, который формирует импульсы в оптическом спектре. В сменном блоке (6) фотоприемник (15) принимает импульсы и с помощью микроконтроллера (14), расшифровывает и отправляет импульс на нужный электрокапсюль -воспламенитель (11), и происходит выстрел. Далее пороховые газы толкают подвижный шток (16), шток (16) забивает дюбель (10) в преграду и в крайнем положении шток (16) блокируется, запирая газы, что обеспечивает отсутствие гидроудара при выстреле.

При необходимости снятия сменного блока (6), он расфиксируется и отсоединяется от герметичного корпуса-рукояти (1), например, через нажатие кнопки сброса сменных блоков (4).

При необходимости зарядки подводного монтажного пистолета используется беспроводное зарядное устройство.

Таким образом, изобретение позволило получить технический результат путем добавления в устройство оптической системы инициирования, которая обеспечивает герметичность и безотказность устройства. Повышение надежности подводного монтажного пистолета также достигается беспроводным зарядным устройством, позволяющим сделать корпус неразъемным и герметичным, а повышение функциональности также обеспечивается многоствольностью, которая обеспечивает высокую скорость установки монтажных точек.

Подводный монтажный пистолет для забивания дюбелей относится к ручным инструментам и устройствам для забивания гвоздей, инициируемых при взрыве заряда. Подводный монтажный пистолет для забивания дюбелей содержит герметичный корпус-рукоять, кнопку спуска, нажимной предохранитель, выполненный в виде подпружиненного стержня, и снабжен сменным блоком, состоящим из электронной системы, содержащей фотоприемник и микроконтроллер, герметичного батарейного отсека, стволов, закрепленных внутри корпуса сменного блока, причем в указанных стволах размещены дюбели, штоки, пороховые заряды и элетрокапсюли-воспламенители, кнопкой сброса сменного блока, складной окольцовывающей трубой, а также электронной системой в герметичном корпусе-рукояти, содержащей микроконтроллер и передатчик-лазер, причем электронная система в герметичном корпусе-рукояти связана с электронной системой сменного блока посредством оптического канала, герметичный корпус-рукоять выполнен с предохранительной лапкой, а нажимной предохранитель выполнен проходящим вдоль сменного блока. Технический результат заключается в повышении надежности и функциональности устройства. 2 з.п. ф-лы, 3 ил.

1. Подводный монтажный пистолет для забивания дюбелей, содержащий герметичный корпус-рукоять, кнопку спуска, нажимной предохранитель, выполненный в виде подпружиненного стержня, отличающийся тем, что снабжен сменным блоком, состоящим из электронной системы, содержащей фотоприемник и микроконтроллер, герметичного батарейного отсека, стволов, закрепленных внутри корпуса сменного блока, причем в указанных стволах размещены дюбели, штоки, пороховые заряды и элетрокапсюли-воспламенители, кнопкой сброса сменного блока, складной окольцовывающей трубой, а также электронной системой в герметичном корпусе-рукояти, содержащей микроконтроллер и передатчик-лазер, причем электронная система в герметичном корпусе-рукояти связана с электронной системой сменного блока посредством оптического канала, герметичный корпус-рукоять выполнен с предохранительной лапкой, а нажимной предохранитель выполнен проходящим вдоль сменного блока.

2. Подводный монтажный пистолет по п. 1, отличающийся тем, что снабжен беспроводным зарядным устройством.

3. Подводный монтажный пистолет по п. 1, отличающийся тем, что снабжен экраном индикации, демонстрирующим заряженные и использованные стволы, а также уровень заряда батареи.
