КАБЕЛЬНАЯ ПРОХОДКА Российский патент 2025 года по МПК H02G3/22

Изобретение относится к области строительства, электротехники и судостроения и т.д., а именно к кабельной проходке для герметизации прокладки кабельной линии через стены, перекрытия и перегородки. Под кабельной линией понимают собственно кабели, трубы, тросы, стержни, провода.

Известны конструкции кабельных проходок, содержащих металлический каркас (раму) с размещенными в нем уплотнительные блоки-модули из упругого материала с отверстиями для кабелей (RU 199888, опубл. 24.09.2020; RU 180659, опубл. 20.06.2018; RU 2319057, опубл. 10.03.2008). Однако, известные конструкции обладают существенным недостатком, который заключается в высокой вероятности деформации уплотнительных модулей при высоком давлении кабелей на них в реальных условиях, что приводит к их разрушению.

Наиболее близкой по конструкции является кабельная проходка для герметизации кабелей в переборках и палубах в судостроении и на морских объектах (https://xn----7sbdndaxjggwoamp5fyeqa.xn--plai/upload/catalog.pdf, стр. 38), которая состоит из стальных монтажных рам HTM- РМТС R и уплотняющих герметизирующих наполнителей в виде модулей, изготовленных из эластомеров.

Основной недостаток прототипа и известных конструкций кабельных проходок заключается в том, что при изгибе и под воздействием собственного веса на уплотняющие наполнители действует значительная величина давления, приводящая к их деформации и разрушению, что снижает герметичность кабельной проходки и срок ее службы.

Техническая задача - увеличение срока службы кабельной проходки.

Технический результат - снижение деформационных нагрузок на уплотняющий герметизирующий наполнитель кабельной проходки при критических величинах нагрузки при изгибе кабелей за счет образования площадок, компенсирующих их изгиб как в вертикальном, так и в горизонтальном направлениях.

Технический результат решается в результате того, что в кабельной проходке, содержащей раму прямоугольного сечения с уплотняющим наполнителем для герметизации кабелей, по периметру рамы в ее стенках по меньшей мере с одной стороны рамы выполнены прямолинейные пазы на заданном расстоянии друг от друга. Проходка снабжена П-образными мостами-вставками с возможностью их размещения в горизонтальном и вертикальном положениях в указанных пазах рамы. Вставки зафиксированы на наружных стенках рамы с образованием площадок, поддерживающих кабели и компенсирующих их изгиб.

Заявленная конструкция кабельной проходки обеспечивает дополнительную фиксацию и поддержку кабелей за счет площадок, образованных П-образными мостами-вкладками, компенсирующих нагрузки при изгибе кабелей, что позволяет снижать деформационные нагрузки на уплотняющий герметизирующий наполнитель проходки.

Размещение вставок как в горизонтальном, так и вертикальном положениях с одной либо двух сторон рамы позволяет исключать повышенное давление на уплотняющий наполнитель в разных направлениях, что свидетельствует об универсальности заявленной конструкции. Расстояние между прямолинейными пазами зависит от конкретных условий работы для обеспечивает вариативности и удобства прокладки и крепления кабелей различных диаметров и создания безопасной нагрузки на уплотняющий наполнитель.

Наличие хомутов, фиксирующих кабели на П-образных мостах, позволяет дополнительно компенсировать критические нагрузки при изгибе и продольном смещении кабелей (п. 2 формулы).

Прямолинейные пазы для установки П-образных мостов (п. 3. формулы) могут быть выполнены с обеих сторон рамы по ее периметру, что позволяет усилить описанный эффект, а также расширяет возможности проходки, заключающиеся в ее универсальности, т.е. возможности снижения нагрузок на уплотняющие материалы по разным направлениям. Возможность вертикального и горизонтального расположения мостов в раме позволит снизить давление кабелей при вводе их под разными углами и предохранить наполнитель от смятия, смещения и уплотнения, обеспечив длительную герметизацию всего узла уплотнения.

Изобретение проиллюстрировано следующими фигурами.

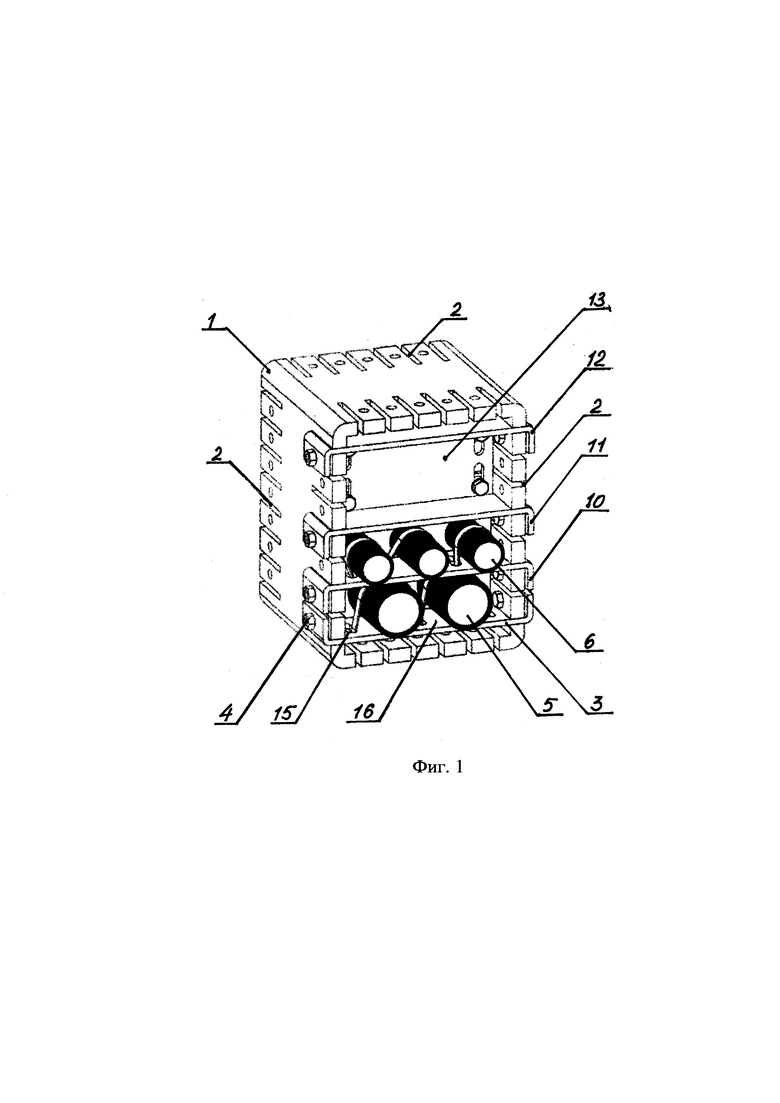

На фиг. 1 представлен общий вид кабельной проходки вместе с кабелями.

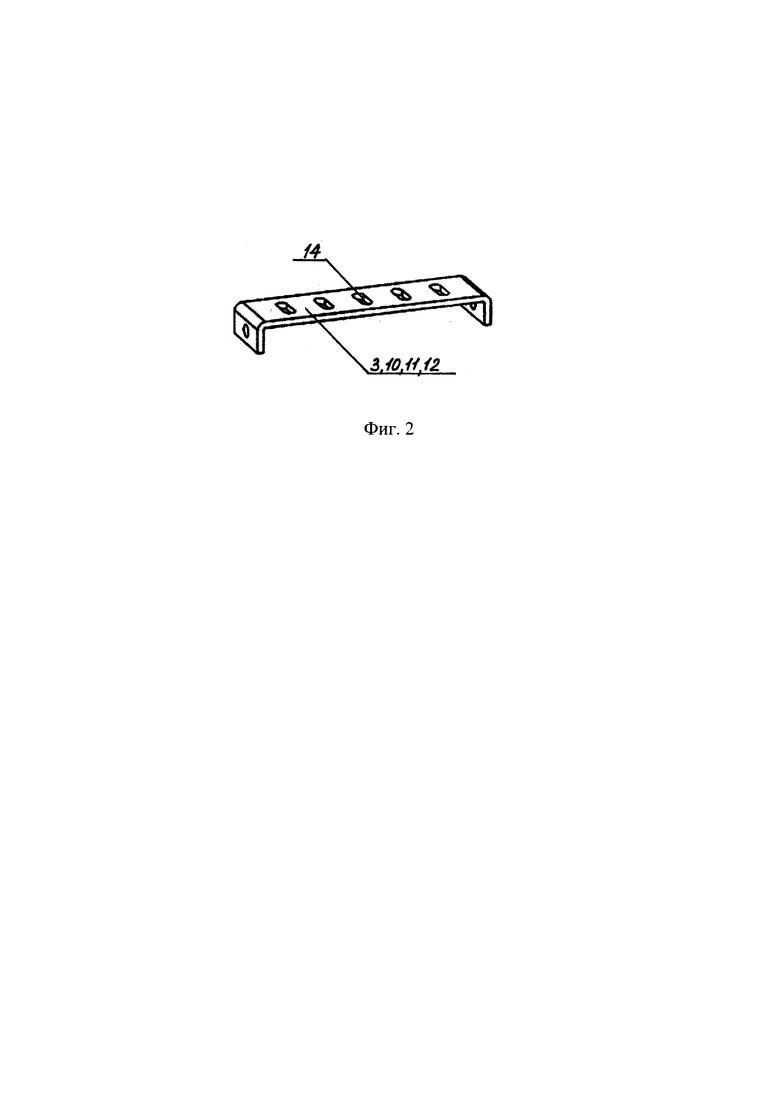

На фиг. 2 показан П-образный мост-вставка.

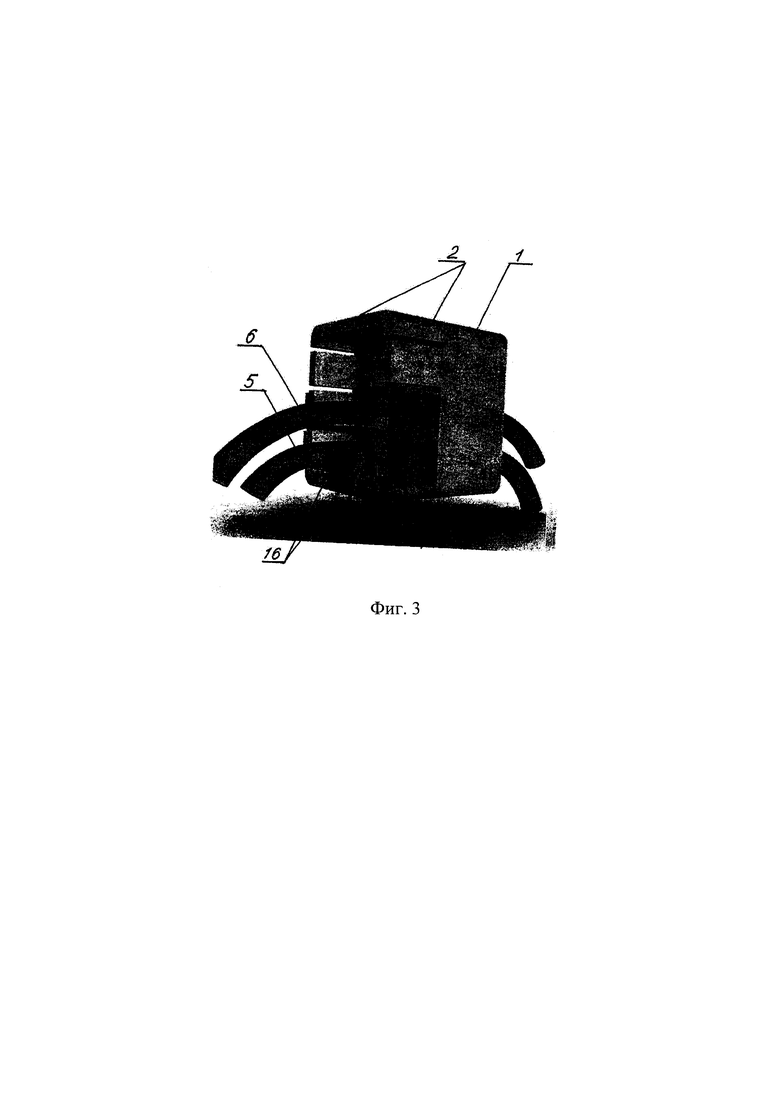

На фиг. 3 представлено возможное положение кабелей на выходе из кабельной проходки заявленной конструкции.

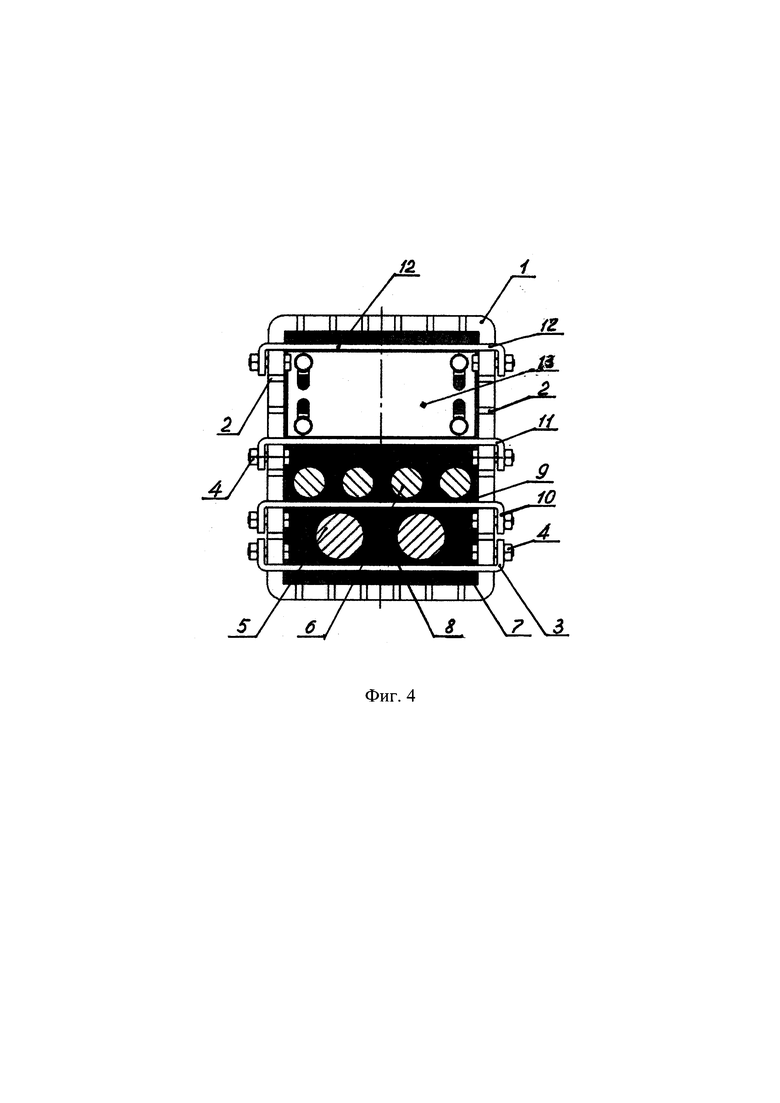

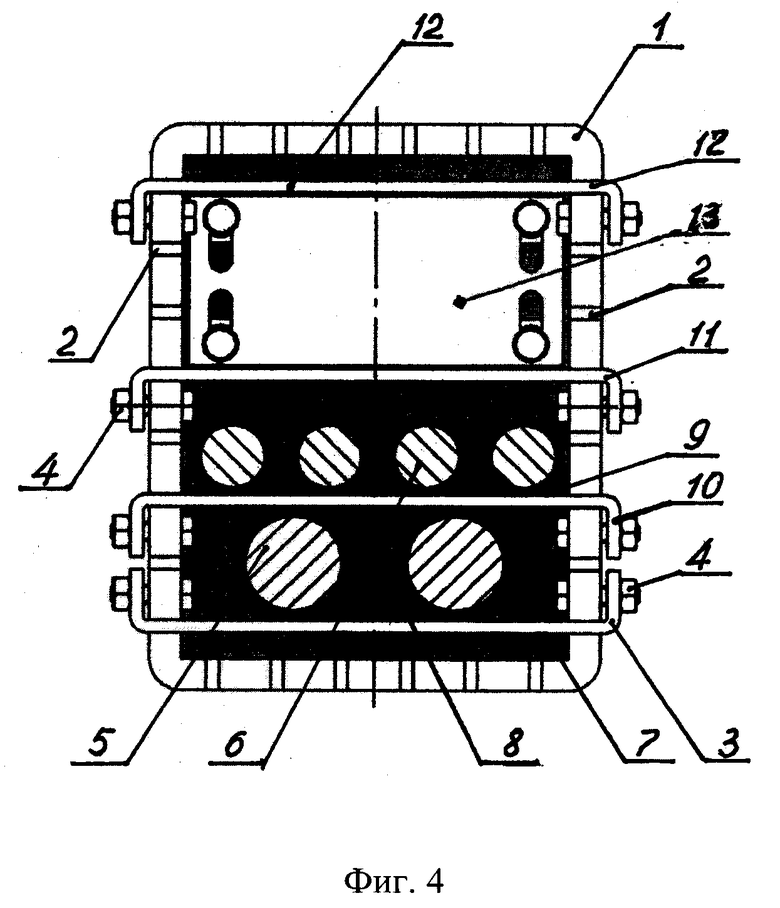

На фиг. 4 показана кабельная проходка в собранном виде, вид спереди.

1 - рама кабельной проходки;

2 - прямолинейные пазы рамы;

3 - 1-й П-образный мост-вставка;

4 - болтовое соединение или вибростойкие заклепки;

5 - кабель;

6 - кабель;

7 - первый слой наполнителя;

8 - второй слой наполнителя;

9 - третий слой наполнителя;

10 - 2-й П-образный мост-вставка;

11 - 3-й П-образный мост-вставка;

12 - 4-й П-образный мост-вставка;

13 - уплотнительная пластина;

14 - отверстие в П-образном мосте-вставке;

15 - хомут;

16 - площадка для поддержания кабелей.

Порядок сборки кабельной проходки представлен на примере (фиг. 4).

На нижнюю стенку рамы 1 выкладывали первый слой 7 наполнителя - пластичного компаунда, например, на основе каучука, толщиной 10-15 мм, затем сверху на нем размещали мост 3, вставив его концы в горизонтальном направлении в пазы 2, закрепляли с помощью болтового соединения или вибростойких заклепок 4 на стенках рамы 1. Далее прокладывали 1-й уровень кабельной трассы (кабели 5) и закрепляли с помощью хомутов 15 на мосту 3. Затем осуществляли герметизацию кабелей 5 слоем 8 компаунда. Далее закрепляли опорный мост 10 и выкладывали второй уровень кабельной трассы (кабели 6), также закрепив хомутами 15. Далее - укладывали слой 9 компаунда, уплотняли его, а свободный объем также заполняли компаундом.

Сверху устанавливали мост 11, аналогично вставив его концы в горизонтальном направлении в пазы 2 и закрепив с помощью болтового соединения либо вибростойких заклепок 4 на стенках рамы 1, далее - уплотнительную пластину 13 и мост 12.

Рама кабельной проходки может иметь и другую геометрическую форму в сечении, например, круглую. В этом случае также будет достигнут технический результат, а именно, снижение деформационных нагрузок на уплотняющий герметизирующий наполнитель кабельной проходки при критических величинах нагрузки при изгибе кабелей.

Изобретение относится к кабельной проходке для герметизации прокладки кабельной линии через стены, перекрытия и перегородки. Технический результат - снижение деформационных нагрузок на уплотняющий герметизирующий наполнитель кабельной проходки при критических величинах нагрузки при изгибе кабелей за счет образования площадок, компенсирующих их изгиб как в вертикальном, так и в горизонтальном направлениях. Для этого в кабельной проходке, содержащей раму прямоугольного сечения с уплотняющим наполнителем для герметизации кабелей, по периметру рамы в ее стенках по меньшей мере с одной стороны рамы выполнены прямолинейные пазы на заданном расстоянии друг от друга. Проходка снабжена П-образными мостами-вставками с возможностью их размещения в горизонтальном и вертикальном положениях в указанных пазах рамы. Вставки зафиксированы на наружных стенках рамы с образованием площадок, поддерживающих кабели и компенсирующих их изгиб. 2 з.п. ф-лы, 4 ил.

1. Кабельная проходка, содержащая раму прямоугольного сечения с уплотняющим наполнителем для герметизации кабелей,

отличающаяся тем, что

по периметру рамы в ее стенках по меньшей мере с одной стороны рамы выполнены прямолинейные пазы на заданном расстоянии друг от друга, проходка снабжена П-образными мостами-вставками с возможностью их размещения в горизонтальном и вертикальном положениях в указанных пазах рамы, вставки зафиксированы на наружных стенках рамы с образованием площадок, поддерживающих кабели и компенсирующих их изгиб.

2. Кабельная проходка по п. 1, отличающаяся тем, что П-образные мосты-вставки выполнены с отверстиями для хомутов, фиксирующих кабели.

3. Кабельная проходка по п. 1, отличающаяся тем, что прямолинейные пазы для установки П-образных мостов выполнены с двух сторон рамы.
