Устройство для удержания металлического предмета или предмета с магнитом Российский патент 2025 года по МПК A41D19/00

Область техники, к которой относится изобретение.

Изобретение относится к медицине, а именно к средствам реабилитации, в частности к перчатке для человека с ограниченными возможностями или возраста, движения руки которого неестественны или несвободны, или которому приходится длительное время пользоваться инструментом, таким как столовый или письменный прибор.

Уровень техники.

Из уровня техники известна перчатка для захвата, использующая съемный магнит для захвата ручек или ложек и палочек для еды руками, когда пользователь не может легко управлять своими руками или у него нет силы в пальцах из-за старости или инвалидности. Дополнительные перчатки для захвата настоящего изобретения содержат 8 магнитов: магниты, которые соединяют большой и средний пальцы; магниты, которые соединяют большой и указательный пальцы; магниты, которые соединяют указательный и средний пальцы; и магниты, которые соединяют перчатки и инструменты. Один из магнитов прикреплен к ручке или ложке и палочкам для еды, а другие 7 магнитов прикреплены к перчаткам. Таким образом, даже если ручка или ложка и палочки для еды меняются, дополнительные перчатки для захвата соответственно определяют точки контакта и делают возможным дополнительный захват с помощью магнитов в каждой точке контакта. (КР 20130140982 А 26.12.2023).

Кроме того, известна перчатка для улучшения захвата, ловкости и независимости людей с ограниченной силой руки и запястья. Перчатка поставляется в нескольких вариантах, включая компрессионную перчатку с полным пальцем и перчатку с открытыми пальцами. Перчатка включает в себя перепонку, расположенную между рукавами указательного и большого пальцев. Перепонка содержит непрерывный канал для надежного удержания ручек столовых приборов, таких как письменные и столовые приборы, что позволяет пользователям сохранять надежный захват, не полагаясь на физическую силу. В некоторых вариантах исполнения перчатка включает в себя часть со стороны ладони, часть со стороны тыльной стороны и рукава для пальцев, тогда как в других вариантах исполнения перчатка не включает рукава для пальцев, а включает только рукав для указательного пальца и рукав для большого пальца. Перчатка обеспечивает поддержку, устойчивость и улучшенный захват, позволяя пользователям писать, печатать, управлять устройствами с сенсорным экраном и выполнять различные действия независимо. (US 20240065354 A1 29.02.2024).

Недостатками ранее известных приспособлений являются высокая стоимость, не учитываются индивидуальные особенности захвата, силы мышц, большое количество магнитов, громоздкость перчатки, невозможность самостоятельного надевания для использования.

Задача настоящей разработки состоит в повышении самостоятельности человека, с ограниченными возможностями или в силу возраста, движения рук которого неестественны или несвободны, в бытовой жизни, обеспечении надежном удержании металлического или магнитного предмета при его использовании.

Раскрытие изобретения.

Технический результат изобретения заключается в упрощении конструкции, с обеспечением надежного удержания предмета в руке человека с ограниченными возможностями, повышения самостоятельности человека, за счет конструктивных особенностей перчатки, позволяющих надеть ее самостоятельно не прибегая к помощи посторонних лиц, кроме того перчатка гипоаллергенна, легкая, не сковывает движение, выполнена согласно анатомии человеческой кисти и физиологична.

Указанный технический результат реализуется за счет следующих конструктивных особенностей.

Перчатка для удержания металлического предмета или предмета с магнитом состоит из тыльной и ладанной частей, сшитых между собой с образованием перчатки для надевания на кисть. При этом ладонная и тыльная части имеют первую и вторую боковые стороны, при этом первые боковые стороны ладонной и тыльной частей сшиты, между собой, таким образом, с формированием отверстия для создания ложа для большого пальца. При этом как ладонная, так и тыльная части имеют наружную и внутреннюю поверхности. На второй боковой стороне тыльной части закреплена фиксирующая вокруг запястья полоска с нашитой липучкой Велкро, на второй боковой стороне ладонной части зафиксирована пряжка для продевания фиксирующей вокруг запястья полоски, при продевании полоски через пряжку, и фиксация полоски посредствомлипучки Велкро образуется ложе для указательного, среднего, безымянного и мизинца пальцев руки. На внешней поверхности ладонной части вшиты магниты в количестве 2 штук, каждый из которых имеет усилие 2,5-5кг, выполненные с возможность обеспечения удержания металлического столового прибора, латеральнее магнитов на внешней поверхности ладонной части нашит карман для фиксации конца столового прибора.

Внутренняя поверхность как ладонной части, так тыльной выполнена из неопрена толщиной 2-3 мм.

Внешняя поверхность как ладонной, так и тыльной частей перчатки выполнена из неопрена сетчатого толщиной 0,5-1 мм.

Короткое описание чертежей.

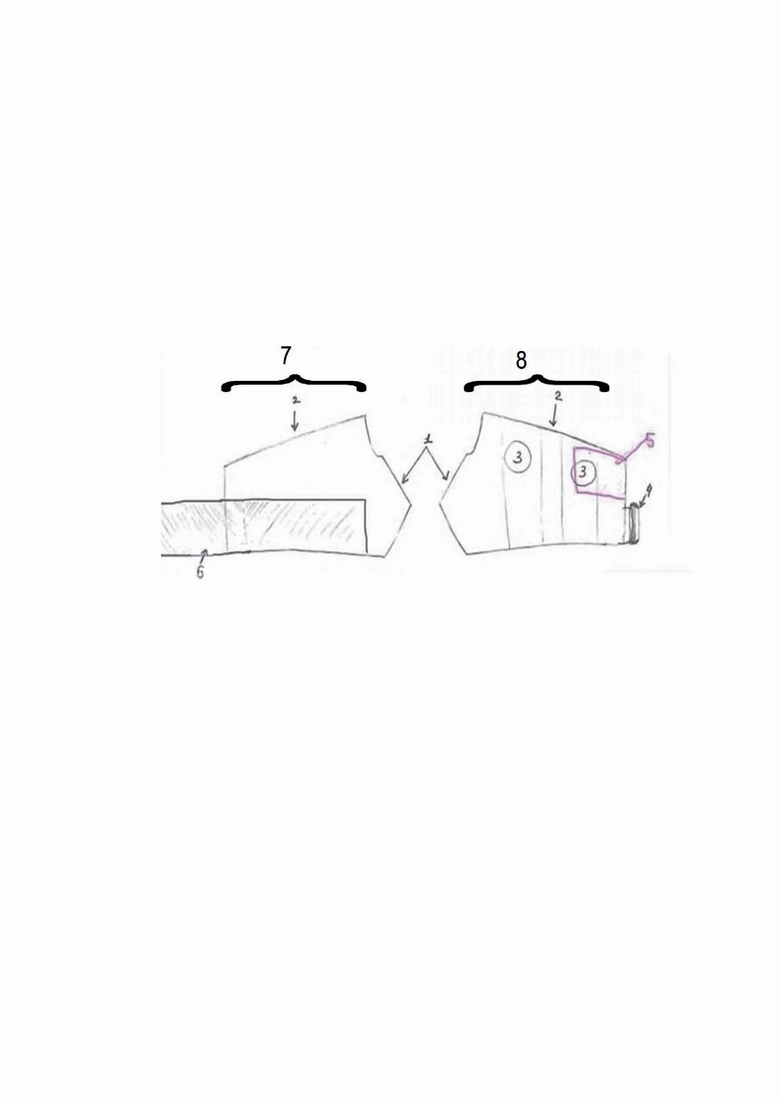

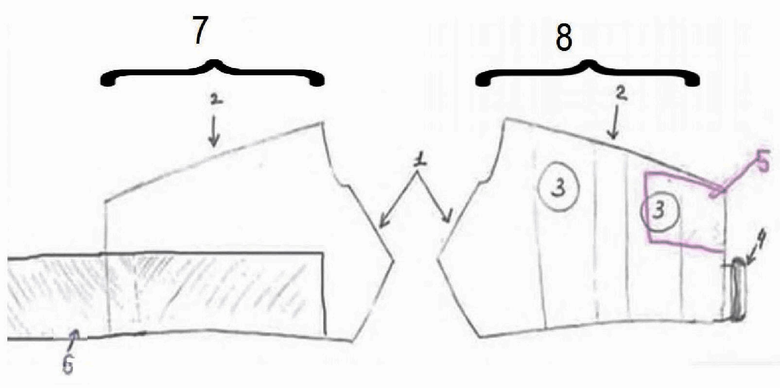

На фиг. 1, представлены две несшитые части перчатки ладонная и тыльная, где 1 - отверстия для большого пальца; 2 - отверстие для указательного, среднего, безымянного и мизинца, пальцев рук, 3 - магниты, 4 - пряжка, 5 - карман для фиксации кончика прибора, 6 - фиксирующая лента, 7 - тыльная часть, 8 - ладонная часть.

Осуществление изобретения.

Перчатка для удержания металлического предмета или предмета с магнитом, которая состоит из тыльной и ладанной частей, сшитых между собой с образованием перчатки для надевания на кисть. При этом ладонная и тыльная части имеют первую и вторую боковые стороны, при этом первые боковые стороны ладонной и тыльной частей сшиты, между собой, таким образом, с формированием отверстия для создания ложа для большого пальца. При этом как ладонная, так и тыльная части имею наружную и внутреннюю поверхности. На второй боковой стороне тыльной части закреплена фиксирующая вокруг запястья полоска с нашитой липучкой Велкро, на второй боковой стороне ладонной части зафиксирована пряжка для продевания фиксирующей вокруг запястья полоски, при продевании полоски через пряжку, и фиксация полоски посредством липучки Велкро образуется ложе для указательного, среднего, безымянного и мизинца пальцев руки. На внешней поверхности ладонной части вшиты магниты в количестве 2 штук, каждый из которых имеет усилие имеет усилие от 2,5 до 5 кг, выполненные с возможность обеспечения удержания металлического столового прибора, латеральнее магнитов на внешней поверхности ладонной части нашит карман для фиксации конца столового прибора.

Внутренняя поверхность как ладонной части, так и тыльной выполнена из неопрена толщиной 2-3 мм.

Внешняя поверхность как ладонной, так и тыльной части перчатки выполнена из неопрена сетчатого толщиной 0,5-1 мм.

Пример 1

Формируют перчатку для удержания металлического предмета - столового прибора, выполненного из металла, которая состоит из тыльной и ладонной частей. При этом ладонная и тыльная части имеют первую и вторую боковые стороны. Первые боковые стороны ладонной и тыльной частей сшиваем между собой образуя ложе для большого пальца. При этом как ладонная, так и тыльная части имеют наружную и внутреннюю поверхности. На второй боковой стороне тыльной части закреплена фиксирующая вокруг запястья полоска с нашитой липучкой Велкро. На второй боковой стороне ладонной части зафиксирована пряжка для продевания фиксирующей вокруг запястья полоски. При продевании полоски через пряжку, и фиксация полоски посредством липучки Велкро образуется ложе для указательного, среднего, безымянного и мизинца пальцев руки. На внешней поверхности ладонной части вшивают магниты в количестве 2 штук, каждый из которых имеет усилие 2,5 кг, выполненные с возможностью обеспечения удержания металлического столового прибора, кончик ручки которого размещают в кармашки. Внутренняя поверхность как ладонной части, так и тыльной выполнена из неопрена толщиной 2 мм. Внешняя поверхность как ладонной, так и тыльной частей перчатки выполнена из неопрена сетчатого толщиной 0,5 мм.

Пример 2

Формируют перчатку для удержания магнитного предмета - зубная щетка, оснащенная магнитом, которая состоит из тыльной и ладанной частей. При этом ладонная и тыльная части имеют первую и вторую боковые стороны. Первые боковые стороны ладонной и тыльной частей сшиваем между собой образуя ложе для большого пальца. При этом как ладонная, так и тыльная части имеют наружную и внутреннюю поверхности. На второй боковой стороне тыльной части закреплена фиксирующая вокруг запястья полоска с нашитой липучкой Велкро. На второй боковой стороне ладонной части зафиксирована пряжка для продевания фиксирующей вокруг запястья полоски. При продевании полоски через пряжку, и фиксация полоски посредством липучки Велкро образуется ложе для указательного, среднего, безымянного и мизинца пальцев руки. На внешней поверхности ладонной части вшивают магниты в количестве 2 штук, каждый из которых имеет усилие 5 кг, выполненные с возможностью обеспечения удержания металлической расчески, кончик ручки которой размещают в кармашки. Внутренняя поверхность как ладонной части, так и тыльной выполнена из неопрена толщиной 3 мм. Внешняя поверхность как ладонной, так и тыльной части перчатки выполнена из неопрена сетчатого толщиной 1 мм.

Пример 3

Формируют перчатку для удержания металлического предмета - металлической расчески в руке, которая состоит из тыльной и ладанной частей. При этом ладонная и тыльная части имеют первую и вторую боковые стороны. Первые боковые стороны ладонной и тыльной частей сшиваем между собой образуя ложе для большого пальца. При этом как ладонная, так и тыльная части имеют наружную и внутреннюю поверхности. На второй боковой стороне тыльной части закреплена фиксирующая вокруг запястья полоска с нашитой липучкой Велкро. На второй боковой стороне ладонной части зафиксирована пряжка для продевания фиксирующей вокруг запястья полоски. При продевании полоски через пряжку, и фиксация полоски посредством липучки Велкро образуется ложе для указательного, среднего, безымянного и мизинца пальцев руки. На внешней поверхности ладонной части вшивают магниты в количестве 2 штук, каждый из которых имеет усилие 2,5 кг, выполненные с возможность обеспечения удержания зубной щетки, оснащённой магнитом, кончик ручки которой размещают в кармашки. Внутренняя поверхность как ладонной части, так и тыльной выполнена из неопрена толщиной 2 мм. Внешняя поверхность как ладонной, так и тыльной части перчатки выполнена из неопрена сетчатого толщиной 0,5 мм.

Изобретение относится к медицине, а именно к средствам реабилитации, в частности к перчатке для человека с ограниченными возможностями или возраста, движения руки которого неестественны или несвободны, или которому приходится длительное время пользоваться инструментом, таким как письменный прибор, столовый прибор или расческа. Перчатка для удержания металлического предмета или магнитного предмета в руке состоит из тыльной и ладанной частей. Ладонная и тыльная части имеют первую и вторую боковые стороны. Первые боковые стороны ладонной и тыльной частей сшиты, между собой, таким образом, с формированием отверстия для создания ложа для большого пальца. Как ладонная, так и тыльная части имеют наружную и внутреннюю поверхности. На второй боковой стороне тыльной части закреплена фиксирующая вокруг запястья полоска с нашитой липучкой Велкро. На второй боковой стороне ладонной части зафиксирована пряжка для продевания фиксирующей вокруг запястья полоски, при продевании полоски через пряжку, и фиксации полоски посредством липучки Велкро образуется ложе для указательного, среднего, безымянного и мизинца пальцев руки. На внешней поверхности ладонной части вшиты магниты в количестве 2 штук, каждый из которых имеет усилие 2,5-5 кг, выполненные с возможностью обеспечения удержания металлического предмета или предмета с магнитом. Латеральнее магнитов на внешней поверхности ладонной части нашит карман для фиксации конца столового прибора. Заявленное устройство позволяет упростить конструкцию, с обеспечением надежного удержания предмета в руке человека с ограниченными возможностями, повышения самостоятельности человека, за счет конструктивных особенностей перчатки, позволяющих надеть ее самостоятельно не прибегая к помощи посторонних лиц, кроме того, перчатка гипоаллергенна, легкая, не сковывает движения, выполнена согласно анатомии человеческой кисти и физиологична. 2 з.п. ф-лы, 1 ил.

1. Перчатка для удержания металлического предмета или магнитного предмета в руке, которая состоит из тыльной и ладонной частей, при этом ладонная и тыльная части имеют первую и вторую боковые стороны, первые боковые стороны ладонной и тыльной частей сшиты между собой с формированием отверстия для создания ложа для большого пальца, при этом как ладонная, так и тыльная части имеют наружную и внутреннюю поверхности, на второй боковой стороне тыльной части закреплена фиксирующая вокруг запястья полоска с нашитой липучкой Велкро, на второй боковой стороне ладонной части зафиксирована пряжка для продевания фиксирующей вокруг запястья полоски, при продевании полоски через пряжку и фиксации полоски посредством липучки Велкро образуется ложе для указательного, среднего, безымянного и мизинца пальцев руки, на внешней поверхности ладонной части вшиты магниты в количестве 2 штук, каждый из которых имеет усилие 2,5-5 кг, выполненные с возможностью обеспечения удержания металлического предмета или предмета с магнитом, латеральнее магнитов на внешней поверхности ладонной части нашит карман для фиксации конца столового прибора.

2. Перчатка по п. 1, отличающаяся тем, что внутренняя поверхность как ладонной части, так и тыльной выполнена из неопрена толщиной 2-3 мм.

3. Перчатка по п. 1, отличающаяся тем, что внешняя поверхность как ладонной, так и тыльной частей перчатки выполнена из неопрена сетчатого толщиной 0,5-1 мм.
