Мобильный многофункциональный комплекс связи и управления услугами Российский патент 2025 года по МПК H04M3/00

Изобретение относится к информационно-коммуникационным системам и может быть использовано для обеспечения обмена данными и электронной почтой, организации телефонной и видеоконференцсвязи на сетях связи государственных, корпоративных и ведомственных структур.

Для обеспечения должностных лиц различными услугами связи и управления используется различное оборудование, устанавливаемое на рабочих местах. При работе должностных лиц в полевых условиях используются рабочие места в подвижных объектах, оснащенных средствами связи и автоматизации управления.

Однако очень часто возникает необходимость работы должностных лиц при нахождении их вне своих рабочих мест и на территории, не оборудованной в отношении связи. В этих случаях должны быть использованы переносные малогабаритные автоматизированные рабочие места с набором средств связи и передачи данных.

Одним из аналогов заявляемого технического решения является «Станция открытой телефонной связи» [1]. Эта станция в качестве сервера связи содержит персональную электронную вычислительную машину (ПЭВМ), состоящую из системного блока с портами COM1 (COM2), монитора, клавиатуры и манипулятора типа «мышь», принтер, а также модемы, соединенные с каналами связи через блок универсальных телефонных розеток (разветвитель) и комплексы криптографической защиты информации, соединенные с одной стороны с портами COM1 (COM2) системного блока, а с другой стороны - с модемами, и дополнительно содержит плату средств защиты информации (СЗИ), размещенную в системном блоке ПЭВМ и подключенную к системной шине ISA/PCI.

Недостатком данного технического решения является ограниченный объем предоставляемых должностным лицам инфотелекоммуникационных услуг и громоздкость оборудования этой станции, что не позволяет ее использование для работы должностных лиц в полевых условиях.

Более близким по технической сущности к предлагаемому изобретению, также рассматриваемым в качестве аналога, является «Переносной многофункциональный комплекс связи» [2]. Этот комплекс связи содержит абонентскую станцию спутниковой связи, маршрутизатор, малогабаритный принтер, станцию подвижной радиосвязи, в качестве которой используется станция беспроводного широкополосного доступа (БШД), две абонентские линии телефонной связи, два телефонных аппарата системы АТС, проводную линию связи, два блока рабочего места оператора (РМО) с устройствами ввода-вывода, модем xDSL, канал сети передачи данных, автоматизированное рабочее место оператора технологического управления (АРМ ОТУ), устройство ввода-вывода АРМ ОТУ, два телефонных аппарата служебной связи, криптографический маршрутизатор, межсетевой экран, автоматизированное рабочее место оператора безопасности информации (АРМ ОБИ), устройство ввода-вывода АРМ ОБИ, телефонную станцию, сервер обработки видеоинформации, модуль видеозахвата HDMI, модуль видеозахвата VGA, сервер электронной почты, сервер записи телефонных переговоров, модуль записи переговоров, коммутатор локальной вычислительной сети (ЛВС), два телефонных аппарата IP станции и блок ввода линий при соответствующей схеме соединения между собой перечисленных составных элементов. Недостатком данного комплекса также является ограниченность его функциональных возможностей.

В качестве прототипа данного изобретения принят «Мобильный многофункциональный комплекс связи» [3].

В состав этого комплекса входят абонентская станция спутниковой связи, станция подвижной радиосвязи, модем xDSL, проводная линия связи, канал сети передачи данных, маршрутизатор, автоматизированное рабочее место оператора технологического управления (АРМ ОТУ), устройство ввода-вывода АРМ ОТУ, блок мониторинга и контроля каналов связи, криптографический маршрутизатор, межсетевой экран, автоматизированное рабочее место оператора безопасности информации (АРМ ОБИ), устройство ввода-вывода АРМ ОБИ, телефонная станция, телефонный аппарат (ТА) служебной связи, сервер обработки видеоинформации, модуль видеозахвата HDMI, модуль видеозахвата VGA, сервер электронной почты, сервер записи телефонных переговоров, модуль записи переговоров, коммутатор локальной вычислительной сети (ЛВС), сетевой малогабаритный принтер, автоматизированное рабочее место (АРМ) оператора, устройство ввода-вывода АРМ оператора, блок ввода линий, две абонентские линии (АЛ) телефонной связи, два телефонных аппарата системы АТС, телефонная IP станция, аналоговая абонентская линия, два телефонных аппарата IP станции, выносной блок видеоконференцсвязи, видеокамера, носимая цифровая видеокамера, широкоформатный монитор, микрофон и волоконно-оптическая линия связи.

Основным недостатком устройства-прототипа является ограниченность его функциональных возможностей, обусловленная отсутствием:

- возможности осуществления видеонаблюдения и трансляции видеосигнала в систему видеоконференцсвязи для контроля мероприятий, осуществляемых на различных объектах пользователей;

- возможности осуществления электронного документооборота с обеспечением обмена конфиденциальными сообщениями между различными пользователями по открытым каналам связи;

- возможности осуществления мониторинга уровней качества предоставления услуг связи и управления параметрами работы сети передачи данных для обеспечения заданного качества услуг.

Задачей предлагаемого изобретения является создание «Мобильного многофункционального комплекса связи и управления услугами» (ММФКС), обеспечивающего возможность оборудования рабочих мест должностных лиц средствами связи и управления с расширенным объемом предоставляемых услуг, включая видеонаблюдение, электронный документооборот, мониторинг уровней качества предоставления услуг связи, управление параметрами работы сети передачи данных.

Целью изобретения является расширение функциональных возможностей комплекса связи и управления услугами, включающими в себя:

- возможность осуществления видеонаблюдения и трансляции видеосигнала в систему видеоконференцсвязи для контроля мероприятий, осуществляемых на различных объектах пользователей;

- возможность осуществления электронного документооборота с обеспечением обмена конфиденциальными сообщениями между различными пользователями по открытым каналам связи;

- возможности осуществления мониторинга уровней качества предоставления услуг связи и управления параметрами работы сети передачи данных для обеспечения заданного качества услуг.

Поставленная цель достигается тем, что в предлагаемый «Мобильный многофункциональный комплекс связи и управления услугами», содержащий абонентскую станцию спутниковой связи, станцию подвижной радиосвязи, модем xDSL, проводную линию связи, канал сети передачи данных, маршрутизатор, автоматизированное рабочее место оператора технологического управления (АРМ ОТУ), устройство ввода-вывода АРМ ОТУ, блок мониторинга и контроля каналов связи, криптографический маршрутизатор, межсетевой экран, АРМ оператора безопасности информации (АРМ ОБИ), устройство ввода-вывода АРМ ОБИ, телефонную станцию, телефонный аппарат служебной связи, сервер обработки видеоинформации, модуль видеозахвата HDMI, модуль видеозахвата VGA, сервер электронной почты, сервер записи телефонных переговоров, модуль записи переговоров, коммутатор локальной вычислительной сети, сетевой малогабаритный принтер, АРМ оператора, устройство ввода-вывода АРМ оператора, блок ввода линий, две абонентские линии телефонной связи, два телефонных аппарата системы АТС, телефонную IP станцию, аналоговую абонентскую линию, аналоговый телефонный аппарат IP станции, цифровой телефонный аппарат IP станции, выносной блок видеоконференцсвязи, видеокамеру, носимую цифровую видеокамеру, широкоформатный монитор, микрофон, волоконно-оптическая линия связи, при этом канальный вход-выход абонентской станции спутниковой связи (ССС) по стыку Ethernet соединен с первым входом-выходом маршрутизатора, второй и третий входы-выходы которого по стыкам Ethernet подключены к канальным входам-выходам соответственно станции подвижной радиосвязи и модема xDSL, линейный вход-выход которого соединен с входом-выходом проводной линии связи, вход-выход канала сети передачи данных по стыку Ethernet соединен с четвертым входом-выходом маршрутизатора, пятый вход-выход которого по стыку Ethernet соединен с первым входом-выходом АРМ ОТУ, второй вход-выход которого по стыку USB соединен со входом-выходом устройства ввода-вывода АРМ ОТУ, шестой вход-выход маршрутизатора соединен с первым входом-выходом блока мониторинга и контроля каналов связи, второй вход-выход которого соединен с третьим входом-выходом АРМ ОТУ, седьмой вход-выход маршрутизатора по стыку Ethernet соединен с первым входом-выходом криптографического маршрутизатора, второй вход-выход которого по стыку Ethernet соединен с первым входом-выходом межсетевого экрана, второй вход-выход которого по стыку Ethernet соединен с первым входом-выходом АРМ ОБИ, второй вход-выход которого по стыку USB соединен с входом-выходом устройства ввода-вывода АРМ ОБИ, третий вход-выход межсетевого экрана по стыку Ethernet соединен с первым входом-выходом телефонной станции, второй вход-выход которой соединен с линейным входом-выходом телефонного аппарата служебной связи, четвертый вход-выход межсетевого экрана по стыку Ethernet соединен с первым входом-выходом сервера обработки видеоинформации, второй и третий входы-выходы которого по стыкам Ethernet подключены к входам-выходам соответственно модуля видеозахвата HDMI и модуля видеозахвата VGA, пятый и шестой входы-выходы межсетевого экрана по стыкам Ethernet подключены соответственно к входу-выходу сервера электронной почты и к первому входу-выходу сервера записи телефонных переговоров, второй вход-выход которого по стыку Ethernet соединен с входом-выходом модуля записи переговоров, седьмой вход-выход межсетевого экрана по стыку Ethernet соединен с первым входом-выходом коммутатора локальной вычислительной сети, второй и третий входы-выходы которого подключены соответственно по стыку USB к входу-выходу сетевого малогабаритного принтера и по стыку Ethernet к первому входу-выходу АРМ оператора, второй вход-выход которого по стыку USB соединен с входом-выходом устройства ввода-вывода АРМ оператора, третьи входы-выходы телефонной станции подключены к станционным входам-выходам блока ввода линий, первый линейный вход-выход которого посредством первой абонентской линии связи соединен с линейным входом-выходом первого телефонного аппарата системы АТС, второй линейный вход-выход блока ввода линий посредством второй абонентской линии связи соединен с линейным входом-выходом второго телефонного аппарата системы АТС, восьмой вход-выход маршрутизатора по стыку Ethernet соединен с первым входом-выходом телефонной IP станции, ко второму входу-выходу которой через аналоговую абонентскую линию подключен аналоговый телефонный аппарат, линейный вход-выход цифрового телефонного аппарата соединен с третьим входом-выходом телефонной IP станции, четвертый вход-выход коммутатора локальной вычислительной сети по стыку Ethernet соединен с первым входом-выходом выносного блока видеоконференцсвязи, второй, третий, четвертый, пятый и шестой входы-выходы которого подключены к входам-выходам соответственно видеокамеры, носимой цифровой видеокамеры, широкоформатного монитора, микрофона и волоконно-оптической линии связи, дополнительно введены многопротокольный однонаправленный шлюз, сервер видеонаблюдения, сервер записи видеоинформации, модуль видеозахвата аналоговый, модуль видеозахвата цифровой, входная IP линия, АРМ оператора видеонаблюдения, межсетевой экран (МСЭ) конфиденциального сегмента, сервер конфиденциального документооборота, коммутатор конфиденциального документооборота, АРМ конфиденциального документооборота, АРМ управления конфиденциальным документооборотом и АРМ управления услугами связи, при этом первый вход-выход многопротокольного однонаправленного шлюза соединен с восьмым входом-выходом межсетевого экрана, а второй вход-выход многопротокольного однонаправленного шлюза соединен с первым входом-выходом сервера видеонаблюдения, второй вход-выход которого соединен с первым входом-выходом сервера записи видеоинформации, второй вход-выход которого соединен с десятым входом-выходом маршрутизатора, третий вход-выход сервера видеонаблюдения соединен с входом-выходом модуля видеозахвата аналогового, четвертый вход-выход сервера видеонаблюдения соединен с входом-выходом модуля видеозахвата цифрового, пятый вход-выход сервера видеонаблюдения соединен с входом-выходом входной IP линии, шестой вход-выход сервера видеонаблюдения соединен с входом-выходом АРМ оператора видеонаблюдения, седьмой вход-выход сервера видеонаблюдения соединен со вторым входом-выходом МСЭ конфиденциального сегмента, первый вход-выход которого соединен с девятым входом-выходом маршрутизатора, а третий вход-выход МСЭ конфиденциального сегмента соединен с первым входом-выходом сервера конфиденциального документооборота, второй вход-выход которого соединен с первым входом-выходом коммутатора конфиденциального документооборота, второй и третий входы-выходы которого соединены соответственно с входами-выходами АРМ конфиденциального документооборота и АРМ управления конфиденциальным документооборотом, вход-выход АРМ управления услугами связи соединен с девятым входом-выходом межсетевого экрана.

Сопоставимый анализ с прототипом показывает, что предлагаемый мобильный многофункциональный комплекс связи отличается наличием следующих новых блоков: многопротокольный однонаправленный шлюз, сервер видеонаблюдения, сервер записи видеоинформации, модуль видеозахвата аналоговый, модуль видеозахвата цифровой, входная IP линия, АРМ оператора видеонаблюдения, МСЭ конфиденциального сегмента, сервер конфиденциального документооборота, коммутатор конфиденциального документооборота, АРМ управления конфиденциального документооборота, АРМ конфиденциального документооборота и АРМ управления услугами связи при соответствующей схеме соединения их между собой и с исходными блоками устройства.

Таким образом, заявляемый «Мобильный многофункциональный комплекс связи» соответствует критерию изобретения «новизна».

Сравнение заявляемого решения с другими техническими решениями показывает, что введенные блоки широко известны и дополнительного творчества по их реализации не требуется. Однако при их введении в указанной связи с исходными блоками схемы в заявляемый комплекс связи вышеуказанные блоки проявляют новые свойства, что приводит к достижению поставленной цели.

Это позволяет сделать вывод о соответствии технического решения критерию «существенные отличия».

Заявляемое решение явным образом не следует из уровня техники и имеет изобретательский уровень.

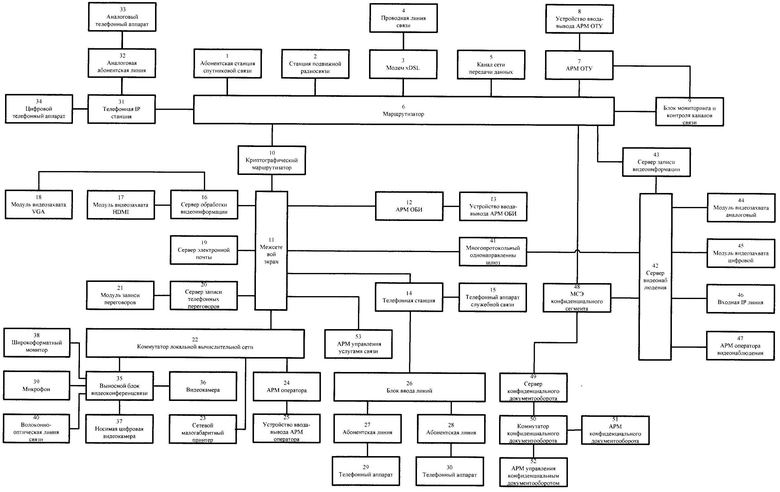

На чертеже приведена структурная электрическая схема мобильного многофункционального комплекса связи, где обозначено:

1 - абонентская станция спутниковой связи,

2 - станция подвижной радиосвязи,

3 - модем xDSL,

4 - проводная линия связи,

5 - канал сети передачи данных,

6 - маршрутизатор,

7 - АРМ оператора технологического управления (АРМ ОТУ),

8 - устройство ввода-вывода АРМ ОТУ,

9 - блок мониторинга и контроля каналов связи,

10 - криптографический маршрутизатор,

11 - межсетевой экран,

12 - АРМ оператора безопасности информации (АРМ ОБИ),

13 - устройство ввода-вывода АРМ ОБИ,

14 - телефонная станция,

15 - телефонный аппарат служебной связи,

16 - сервер обработки видеоинформации,

17 - модуль видеозахвата HDMI,

18 - модуль видеозахвата VGA,

19 - сервер электронной почты,

20 - сервер записи телефонных переговоров,

21 - модуль записи переговоров,

22 - коммутатор локальной вычислительной сети,

23 - сетевой малогабаритный принтер,

24 - АРМ оператора,

25 - устройство ввода-вывода АРМ оператора,

26 - блок ввода линий,

27, 28 - две абонентские линии телефонной связи,

29, 30 - два телефонных аппарата системы АТС,

31 - телефонная IP станция,

32 - аналоговая абонентская линия,

33 - аналоговый телефонный аппарат IP станции,

34 - цифровой телефонный аппарат IP станции,

35 - выносной блок видеоконференцсвязи,

36 - видеокамера,

37 - носимая цифровая видеокамера,

38 - широкоформатный монитор,

39 - микрофон,

40 - волоконно-оптическая линия связи,

41 - многопротокольный однонаправленный шлюз,

42 - сервер видеонаблюдения,

43 - сервер записи видеоинформации,

44 - модуль видеозахвата аналоговый,

45 - модуль видеозахвата цифровой,

46 - входная IP линия,

47 - АРМ оператора видеонаблюдения,

48 - МСЭ конфиденциального сегмента,

49 - сервер конфиденциального документооборота,

50 - коммутатор конфиденциального документооборота,

51 - АРМ конфиденциального документооборота,

52 - АРМ управления конфиденциальным документооборотом,

53 - АРМ управления услугами связи.

Назначение дополнительно веденных блоков заключается в следующем:

многопротокольный однонаправленный шлюз (41) предназначен для осуществления передачи информации от оконечных устройств видеонаблюдения в систему видеоконференцсвязи, обрабатывающую информацию с повышенной степенью защиты;

сервер видеонаблюдения (42) предназначен для обеспечения организации системы видеонаблюдения, обработки и отображения видеоизображений, получаемых от внешних видеокамер, подключаемых через модули видеозахвата аналоговый (44), цифровой (45) и входную IP линию (46);

сервер записи видеоинформации (43) обеспечивает длительное хранение больших объемов видеоинформации (архивов) с обеспечением резервирования данных;

модуль видеозахвата аналоговый (44) обеспечивает подключение аналоговых видеокамер и трансляцию видеопотока в систему видеонаблюдения;

модуль видеозахвата цифровой (45) обеспечивает подключение цифровых источников видеосигнала и трансляцию видеопотока в систему видеонаблюдения;

входная IP линия (46) обеспечивает подключение сетевых IP-видеокамер и трансляцию информации в систему видеонаблюдения;

АРМ оператора видеонаблюдения (47) обеспечивает удаленный просмотр видеопотоков с внешних видеокамер в режиме реального времени, а также видеоархива, расположенного на сервере записи видеоинформации (43);

МСЭ конфиденциального сегмента (48) обеспечивает построение виртуальных частных сетей между ММФКС и защиту системы электронного документооборота от несанкционированного доступа, попыток взлома и нарушения работоспособности;

сервер конфиденциального документооборота (49) обеспечивает формирование и оформление электронных документов, их регистрацию, контроль за исполнением и доведением до адресатов при конфиденциальном документообороте;

коммутатор конфиденциального документооборота (50) обеспечивает доступ абонентов с АРМ конфиденциального документообмена в образованную локальную вычислительную сеть и передачу по ней данных по стыку Ethernet 100/1000 Base-FX между рабочими местами должностных лиц и сервером конфиденциального документообмена;

АРМ конфиденциального документооборота (51) предназначен для подготовки, обработки и обмена конфиденциальными электронными документами и сообщениями как между абонентами внутри объекта, так и через виртуальные частные сети с внешними абонентами системы документообмена;

АРМ управления конфиденциальным документооборотом (52) обеспечивает планирование работы, настройку и мониторинг состояния системы конфиденциального документооборота;

АРМ управления услугами связи (53) обеспечивает мониторинг состояния (создание топологии контролируемых элементов, мониторинг их текущего состояния, контроль SLA при функционировании управляемых элементов) и управление (изменение параметров функционирования контролируемых элементов в зависимости от обстановки) ММФКС.

Совместное функционирование введенных блоков заключается в следующем: сервер видеонаблюдения (42) и сервер записи видеоинформации (43) под управлением АРМ оператора видеонаблюдения (47) с использованием модуля видеозахвата видеоинформации аналогового (44), модуля видеозахвата цифрового (45) и входной IP-линии (46) позволяют через маршрутизатор (6) организовать распределенные системы видеонаблюдения, а через многопротокольный однонаправленный шлюз (41) обеспечить трансляцию видеоинформации в сеансы видеоконференцсвязи с повышенной степенью защиты.

При этом обеспечиваются:

- формирование, управление, обработка и вывод видеоинформации в реальном масштабе времени на АРМ оператора видеонаблюдения (47), АРМ оператора (24), АРМ управления услугами связи (53), широкоформатный монитор (38);

- документирование, копирование, хранение и воспроизведение видеоматериалов и изображений;

- запись в архив видеоинформации, полученной с внешних камер видеонаблюдения, с целью дальнейшего ее просмотра;

- удаленный просмотр видеоархивов на АРМ оператора видеонаблюдения (47), АРМ оператора (24), АРМ управления услугами связи (53), широкоформатном мониторе (38);

- передача видеоинформации по широкому кругу каналов (трактов) связи в полевых и стационарных условиях с привязкой к сети передачи данных.

Сервер конфиденциального документооборота (49) совместно с АРМ управления конфиденциальным документооборотом (50) позволяют автоматизировать функции делопроизводства и обмена электронными документами и сообщениями с АРМ конфиденциального документооборота (52).

С помощью коммутатора системы конфиденциального документооборота (51) формируются локальные вычислительные сети на объектах заказчика, а использование МСЭ конфиденциального сегмента (48) позволяет организовать построение виртуальных частных сетей с обеспечением конфиденциального документооборота между ММФКС.

АРМ управления услугами связи (53) формирует задания по организации связи, обеспечивает мониторинг уровней качества сервисов сетевых элементов и сравнение с установленными показателями качества, управление параметрами сетевых элементов, тестирование показателей качества работы сети передачи данных и качества услуг связи, статистическую обработку и формирование отчетов показателей качества услуг.

Таким образом, благодаря наличию новых составных элементов (блоков) и связей между ними, в предлагаемом «Мобильном многофункциональном комплексе связи и управления услугами» дополнительно обеспечиваются:

- возможность осуществления видеонаблюдения и трансляции видеосигнала в систему видеоконференцсвязи для контроля мероприятий, осуществляемых на различных объектах пользователей;

- возможность осуществления электронного документооборота с обеспечением обмена конфиденциальными сообщениями между различными пользователями по открытым каналам связи;

- возможности осуществления мониторинга уровней качества предоставления услуг связи и управления параметрами работы сети передачи данных для обеспечения заданного качества услуг, благодаря чему можно сделать общий вывод, что цель, поставленная перед предлагаемым изобретением - расширение функциональных возможностей, - достигнута.

Технико-экономический эффект от предлагаемого «Мобильного многофункционального комплекса связи и управления услугами» заключается в расширении функциональных возможностей комплекса по обеспечению расширенного объема предоставляемых должностным лицам услуг связи, что непременно проведет к повышению эффективности функционирования соответствующих систем и сетей связи.

Благодаря присущим достоинствам ожидается широкое применение предложенного «Мобильного многофункционального комплекса связи и управления услугами» на различных системах и сетях связи, обеспечивая высокую эффективность их функционирования.

Источники информации

1. Патент RU № 48419 на полезную модель «Станция открытой телефонной связи», МПК G06F 13/00, H04M 3/00, Бюл. № 28 от 10.10.2005 г.;

2. Патент RU № 2649414 на изобретение «Переносной многофункциональный комплекс связи», МПК H04M 3/00, G06F 13/00, Бюл. № 10 от 03.04.2018 г.;

3. Патент РФ № 2749879 на изобретение «Мобильный многофункциональный комплекс связи», МПК H04M 3/00, H04L 15/26, Бюл. № 17 от 18.06.2021 г. (прототип).

Изобретение относится к информационно-коммуникационным системам. Техническим результатом является расширение функциональных возможностей комплекса связи и управления услугами, включающими в себя: возможность осуществления видеонаблюдения и трансляции видеосигнала в систему видеоконференцсвязи для контроля мероприятий, осуществляемых на различных объектах пользователей; возможность осуществления электронного документооборота с обеспечением обмена конфиденциальными сообщениями между различными пользователями по открытым каналам связи; возможности осуществления мониторинга уровней качества предоставления услуг связи и управления параметрами работы сети передачи данных для обеспечения заданного качества услуг. Упомянутый технический результат достигается тем, что в состав предлагаемого устройства дополнительно введены многопротокольный однонаправленный шлюз, сервер видеонаблюдения, сервер записи видеоинформации, модуль видеозахвата аналоговый, модуль видеозахвата цифровой, входная IP линия, АРМ (автоматизированное рабочее место) оператора видеонаблюдения, МСЭ (межсетевой экран) конфиденциального сегмента, сервер конфиденциального документооборота, коммутатор конфиденциального документооборота, АРМ управления конфиденциального документооборота, АРМ конфиденциального документооборота и АРМ управления услугами связи при соответствующей схеме соединения их между собой и с исходными блоками устройства. 1 ил.

Мобильный многофункциональный комплекс связи и управления услугами, содержащий абонентскую станцию спутниковой связи, станцию подвижной радиосвязи, модем xDSL, проводную линию связи, канал сети передачи данных, маршрутизатор, автоматизированное рабочее место оператора технологического управления (АРМ ОТУ), устройство ввода-вывода АРМ ОТУ, блок мониторинга и контроля каналов связи, криптографический маршрутизатор, межсетевой экран, АРМ оператора безопасности информации (АРМ ОБИ), устройство ввода-вывода АРМ ОБИ, телефонную станцию, телефонный аппарат служебной связи, сервер обработки видеоинформации, модуль видеозахвата HDMI, модуль видеозахвата VGA, сервер электронной почты, сервер записи телефонных переговоров, модуль записи переговоров, коммутатор локальной вычислительной сети, сетевой малогабаритный принтер, АРМ оператора, устройство ввода-вывода АРМ оператора, блок ввода линий, две абонентские линии телефонной связи, два телефонных аппарата системы АТС, телефонную IP станцию, аналоговую абонентскую линию, аналоговый телефонный аппарат IP станции, цифровой телефонный аппарат IP станции, выносной блок видеоконференцсвязи, видеокамеру, носимую цифровую видеокамеру, широкоформатный монитор, микрофон, волоконно-оптическую линию связи, при этом канальный вход-выход абонентской станции спутниковой связи (ССС) по стыку Ethernet соединен с первым входом-выходом маршрутизатора, второй и третий входы-выходы которого по стыкам Ethernet подключены к канальным входам-выходам соответственно станции подвижной радиосвязи и модема xDSL, линейный вход-выход которого соединен с входом-выходом проводной линии связи, вход-выход канала сети передачи данных по стыку Ethernet соединен с четвертым входом-выходом маршрутизатора, пятый вход-выход которого по стыку Ethernet соединен с первым входом-выходом АРМ ОТУ, второй вход-выход которого по стыку USB соединен со входом-выходом устройства ввода-вывода АРМ ОТУ, шестой вход-выход маршрутизатора соединен с первым входом-выходом блока мониторинга и контроля каналов связи, второй вход-выход которого соединен с третьим входом-выходом АРМ ОТУ, седьмой вход-выход маршрутизатора по стыку Ethernet соединен с первым входом-выходом криптографического маршрутизатора, второй вход-выход которого по стыку Ethernet соединен с первым входом-выходом межсетевого экрана, второй вход-выход которого по стыку Ethernet соединен с первым входом-выходом АРМ ОБИ, второй вход-выход которого по стыку USB соединен с входом-выходом устройства ввода-вывода АРМ ОБИ, третий вход-выход межсетевого экрана по стыку Ethernet соединен с первым входом-выходом телефонной станции, второй вход-выход которой соединен с линейным входом-выходом телефонного аппарата служебной связи, четвертый вход-выход межсетевого экрана по стыку Ethernet соединен с первым входом-выходом сервера обработки видеоинформации, второй и третий входы-выходы которого по стыкам Ethernet подключены к входам-выходам соответственно модуля видеозахвата HDMI и модуля видеозахвата VGA, пятый и шестой входы-выходы межсетевого экрана по стыкам Ethernet подключены соответственно к входу-выходу сервера электронной почты и к первому входу-выходу сервера записи телефонных переговоров, второй вход-выход которого по стыку Ethernet соединен с входом-выходом модуля записи переговоров, седьмой вход-выход межсетевого экрана по стыку Ethernet соединен с первым входом-выходом коммутатора локальной вычислительной сети, второй и третий входы-выходы которого подключены соответственно по стыку USB к входу-выходу сетевого малогабаритного принтера и по стыку Ethernet к первому входу-выходу АРМ оператора, второй вход-выход которого по стыку USB соединен с входом-выходом устройства ввода-вывода АРМ оператора, третьи входы-выходы телефонной станции подключены к станционным входам-выходам блока ввода линий, первый линейный вход-выход которого посредством первой абонентской линии связи соединен с линейным входом-выходом первого телефонного аппарата системы АТС, второй линейный вход-выход блока ввода линий посредством второй абонентской линии связи соединен с линейным входом-выходом второго телефонного аппарата системы АТС, восьмой вход-выход маршрутизатора по стыку Ethernet соединен с первым входом-выходом телефонной IP станции, ко второму входу-выходу которой через аналоговую абонентскую линию подключен аналоговый телефонный аппарат, линейный вход-выход цифрового телефонного аппарата соединен с третьим входом-выходом телефонной IP станции, четвертый вход-выход коммутатора локальной вычислительной сети по стыку Ethernet соединен с первым входом-выходом выносного блока видеоконференцсвязи, второй, третий, четвертый, пятый и шестой входы-выходы которого подключены к входам-выходам соответственно видеокамеры, носимой цифровой видеокамеры, широкоформатного монитора, микрофона и волоконно-оптической линии связи, отличающийся тем, что в его состав дополнительно введены многопротокольный однонаправленный шлюз, сервер видеонаблюдения, сервер записи видеоинформации, модуль видеозахвата аналоговый, модуль видеозахвата цифровой, входная IP линия, АРМ оператора видеонаблюдения, межсетевой экран (МСЭ) конфиденциального сегмента, сервер конфиденциального документооборота, коммутатор конфиденциального документооборота, АРМ конфиденциального документооборота, АРМ управления конфиденциальным документооборотом и АРМ управления услугами связи, при этом первый вход-выход многопротокольного однонаправленного шлюза соединен с восьмым входом-выходом межсетевого экрана, а второй вход-выход многопротокольного однонаправленного шлюза соединен с первым входом-выходом сервера видеонаблюдения, второй вход-выход которого соединен с первым входом-выходом сервера записи видеоинформации, второй вход-выход которого соединен с десятым входом-выходом маршрутизатора, третий вход-выход сервера видеонаблюдения соединен с входом-выходом модуля видеозахвата аналогового, четвертый вход-выход сервера видеонаблюдения соединен с входом-выходом модуля видеозахвата цифрового, пятый вход-выход сервера видеонаблюдения соединен с входом-выходом входной IP линии, шестой вход-выход сервера видеонаблюдения соединен с входом-выходом АРМ оператора видеонаблюдения, седьмой вход-выход сервера видеонаблюдения соединен со вторым входом-выходом МСЭ конфиденциального сегмента, первый вход-выход которого соединен с девятым входом-выходом маршрутизатора, а третий вход-выход МСЭ конфиденциального сегмента соединен с первым входом-выходом сервера конфиденциального документооборота, второй вход-выход которого соединен с первым входом-выходом коммутатора конфиденциального документооборота, второй и третий входы-выходы которого соединены соответственно с входами-выходами АРМ конфиденциального документооборота и АРМ управления конфиденциальным документооборотом, вход-выход АРМ управления услугами связи соединен с девятым входом-выходом межсетевого экрана.
