Способ для сообщения о возможностях переключения антенн терминала, терминал и сетевое устройство Российский патент 2025 года по МПК H04W72/04 H04L5/00

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к области техники связи и, в частности, к способу для сообщения о возможностях переключения антенн терминала, терминалу и сетевому устройству.

Предпосылки создания изобретения

[0002] В настоящее время в версии R15/16 стандартов 3GPP, чтобы удовлетворить требования услуги, определены комбинации конфигураций переключения антенн, поддерживаемые возможностями терминалов, например, 2 канала передачи и 4 канала приема (2T4R), 1 канал передачи и 4 канала приема (1T4R), 2 канала передачи и 2 канала приема (2T2R), а также 4 канала передачи и 4 канала приема (4T4R) и так далее.

[0003] Однако в версии Rel 17 комбинации конфигураций переключения антенн, поддерживаемых возможностями терминалов, не определены. Следовательно, чтобы удовлетворить требования услуги, определение комбинаций конфигураций переключения антенн, поддерживаемых возможностями терминалов в версии Rel 17, стала актуальной проблемой, которую необходимо решить.

Сущность изобретения

[0004] Варианты осуществления первого аспекта настоящего изобретения предлагают способ сообщения о возможностях переключении антенн терминала; этот способ выполняется терминалом и включает: определение комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала, по целевому принципу классификации; и передачу информации сообщения о возможностях терминала в сетевое устройство, при этом информация сообщения о возможностях терминала конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемую возможностями терминала.

[0005] В этом техническом решении комбинация конфигураций переключения антенн, поддерживаемая возможностями терминала, определяется в соответствии с целевым принципом классификации, а затем комбинация конфигураций переключения антенн, поддерживаемая этими возможностями, передается в сетевое устройство.

Следовательно, может быть определена комбинация конфигураций переключения антенн версии Rel 17, поддерживаемая возможностями терминала, чтобы лучше приспосабливаться к требованиям услуг.

[0006] Варианты осуществления второго аспекта настоящего изобретения предлагают способ сообщения о возможностях переключения антенн терминала, этот способ выполняется сетевым устройством и включает: прием информации сообщения о возможностях терминала, передаваемой терминалом; информация сообщения о возможностях терминала конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемых возможностью терминала.

[0007] Варианты осуществления третьего аспекта настоящего изобретения предлагают у терминал, который содержит: блок обработки, сконфигурированный для определения поддерживаемой комбинации конфигураций переключения антенн в соответствии с целевым принципом классификации; и блок приемопередатчика, сконфигурированный для передачи информации сообщения о возможностях терминала в сетевое устройство, причем информация сообщения о возможностях терминала конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемую возможностями терминала.

[0008] Варианты осуществления четвертого аспекта настоящего изобретения предлагают сетевое устройство, которое содержит: блок приемопередатчика, сконфигурированный для приема информации сообщения о возможностях, передаваемой терминалом, при этом информация сообщения о возможностях конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала.

[0009] Варианты осуществления пятого аспекта настоящего изобретения предлагают сетевое устройство, которое содержит процессор и память. В памяти хранятся компьютерные программы, а процессор сконфигурирован для выполнения компьютерных программ, хранящихся в памяти, чтобы позволить устройству выполнять способ согласно вариантам осуществления первого аспекта настоящего изобретения.

[0010] Варианты осуществления шестого аспекта настоящего изобретения предлагают устройство для сообщения о возможностях переключения антенн терминала, и это устройство содержит процессор и память. В памяти хранятся компьютерные программы, а процессор сконфигурирован для выполнения компьютерных программ, хранящихся в памяти, чтобы позволить устройству выполнять способ согласно вариантам осуществления второго аспекта настоящего изобретения.

[0011] Варианты осуществления седьмого аспекта настоящего изобретения предлагают терминал, который содержит: процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых команд и передачи кодовых команд в процессор. Процессор сконфигурирован для запуска кодовых команд для выполнения способа согласно вариантам осуществления первого аспекта настоящего изобретения.

[0012] Варианты осуществления восьмого аспекта настоящего изобретения предлагают сетевое устройство, которое содержит: процессор и интерфейсную схему. Интерфейсная схема сконфигурирован для приема кодовых команд и передачи кодовых команд в процессор. Процессор сконфигурирован для запуска кодовых команд для выполнения способа согласно вариантам осуществления второго аспекта настоящего изобретения.

[0013] Варианты осуществления девятого аспекта настоящего изобретения предлагают машиночитаемый носитель данных, сконфигурированный для хранения команд, которые при выполнении позволяют реализовать способ согласно первому аспекту настоящего изобретения.

[0014] Варианты осуществления десятого аспекта настоящего изобретения сущности предлагают другой машиночитаемый носитель данных, сконфигурированный для хранения команд, которые при выполнении позволяют реализовать способ согласно второму аспекту настоящего изобретения.

[0015] Варианты осуществления одиннадцатого аспекта настоящего изобретения предлагают компьютерный программный продукт, который при запуске на компьютере позволяет компьютеру выполнять способ согласно вариантам осуществления описанного выше первого аспекта.

[0016] Варианты осуществления двенадцатого аспекта настоящего изобретения предлагают компьютерный программный продукт, который при запуске на компьютере позволяет компьютеру выполнять способ согласно вариантам осуществления описанного выше второго аспекта.

Краткое описание чертежей

[0017] Чтобы более наглядно проиллюстрировать технические решения в вариантах осуществления настоящего изобретения или уровень техники, ниже будут описаны сопроводительные чертежи, которые будут использоваться в вариантах осуществления настоящего изобретения или уровне техники.

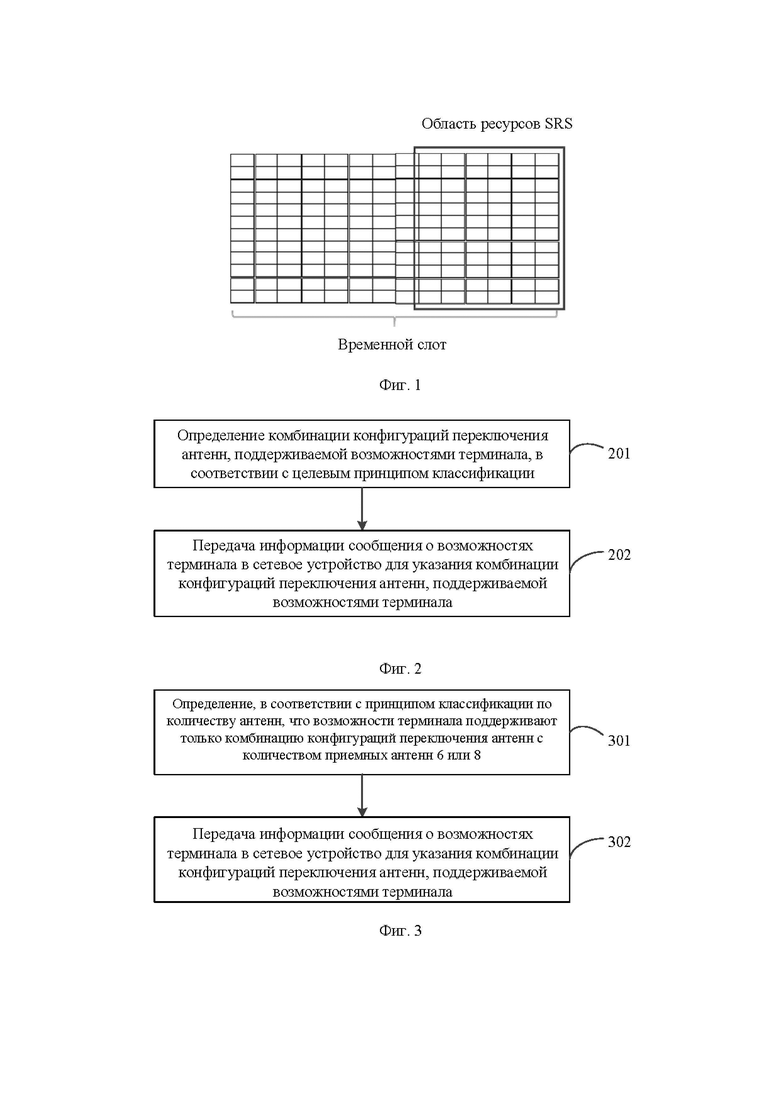

[0018] Фиг. 1 представляет собой схематическое изображение слота области SRS в соответствии с вариантом осуществления настоящего изобретения.

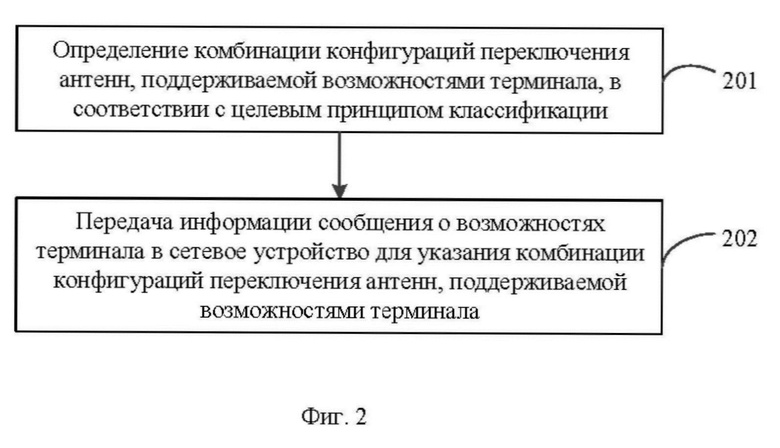

[0019] Фиг. 2 представляет собой блок-схему последовательности операций способа сообщения о возможностях переключения антенн терминала в соответствии с вариантами осуществления настоящего изобретения.

[0020] Фиг. 3 представляет собой блок-схему последовательности операций другого способа сообщения о возможностях переключения антенн терминала в соответствии с вариантами осуществления настоящего изобретения.

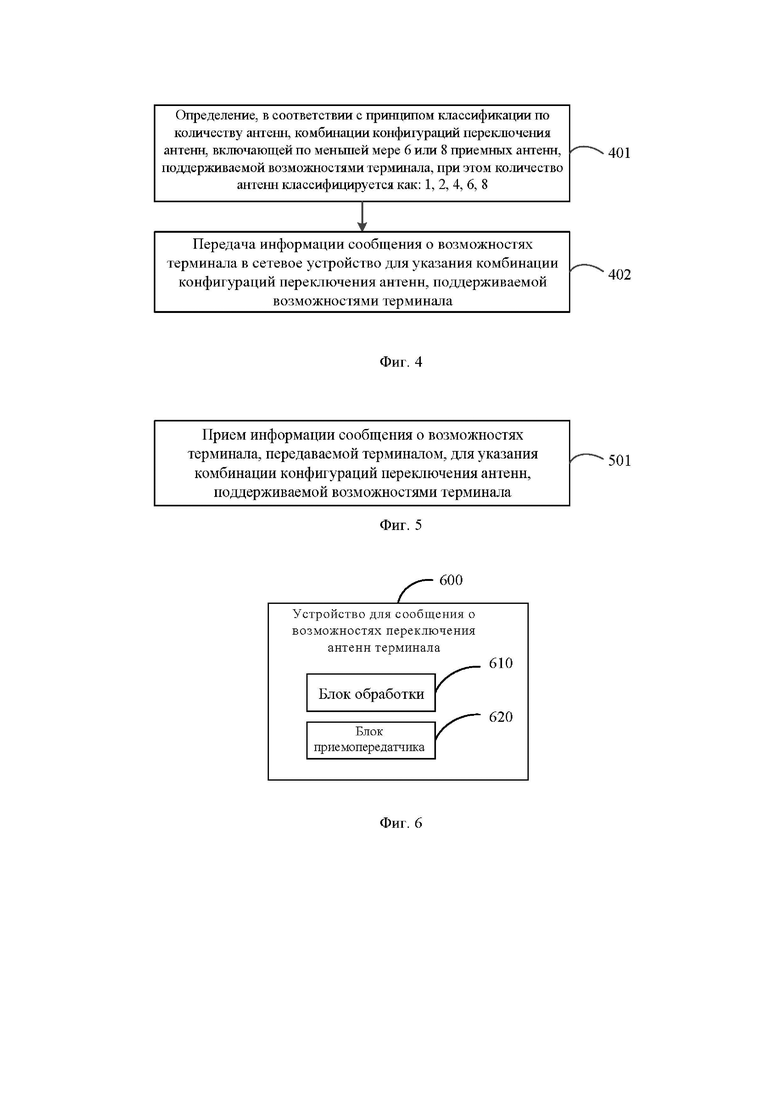

[0021] Фиг. 4 представляет собой блок-схему последовательности операций еще одного способа сообщения о возможностях переключения антенн терминала в соответствии с вариантами осуществления настоящего изобретения.

[0022] Фиг. 5 представляет собой блок-схему последовательности операций еще одного способа сообщения о возможностях переключения антенн терминала в соответствии с вариантами осуществления настоящего изобретения.

[0023] Фиг. 6 представляет собой структурную схему устройства для сообщения о возможностях переключения антенн терминала в соответствии с вариантами осуществления настоящего изобретения.

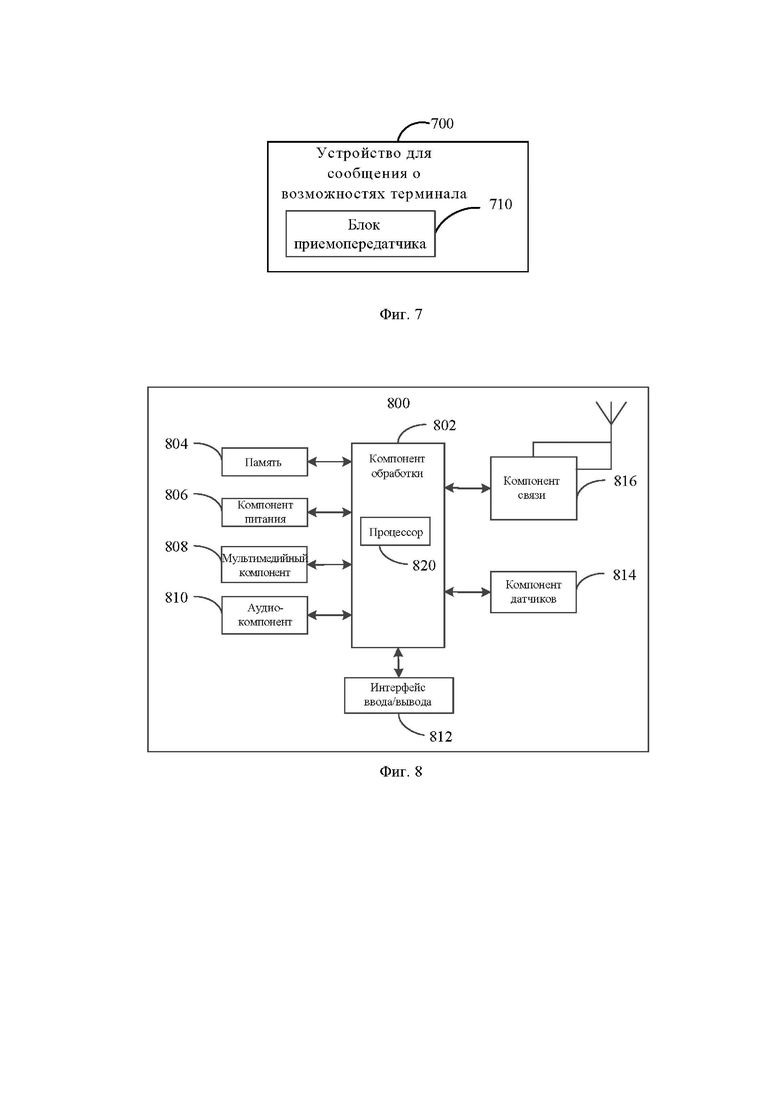

[0024] Фиг. 7 представляет собой структурную схему другого устройства для сообщения о возможностях переключения антенн терминала в соответствии с вариантами осуществления настоящего изобретения.

[0025] Фиг. 8 представляет собой блок-схему терминала в соответствии с вариантами осуществления настоящего изобретения;

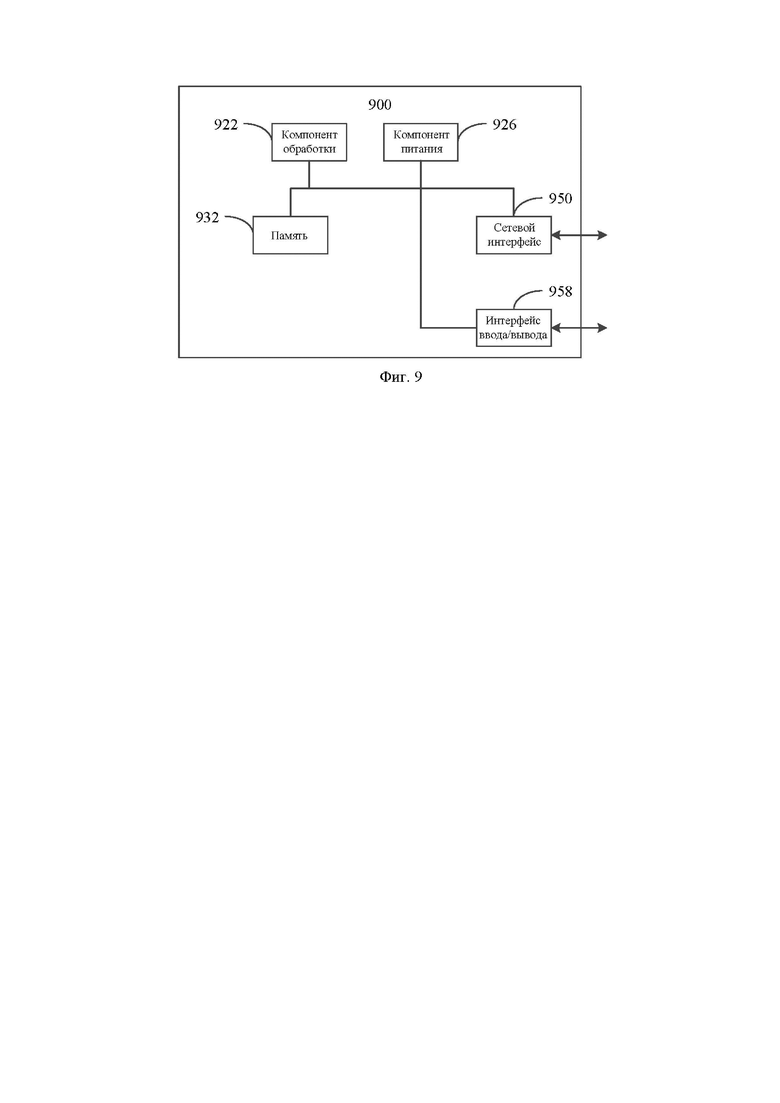

[0026] Фиг. 9 представляет собой структурную схему сетевого устройства в соответствии с вариантами осуществления настоящего изобретения.

Подробное описание

[0027] Ниже будут подробно описаны примерные варианты осуществления изобретения, примеры которых проиллюстрированы на сопроводительных чертежах. Когда следующее описание ссылается на чертежи, одни и те же ссылочные позиции на разных чертежах относятся к одним и тем же или подобным элементам, если не указано иное. Реализации, описанные в следующих иллюстративных вариантах осуществления, не представляют все реализации, соответствующие настоящему изобретению. Напротив, они являются лишь примерами устройств и способов, подробно описанных в прилагаемой формуле изобретения и соответствующих некоторым аспектам настоящего изобретения.

[0028] Следует понимать, что "множество" в настоящем раскрытии сущности изобретения относится к двум или более двух, а другие количественные показатели аналогичны. Символ "и/или" описывает ассоциативную связь связанных объектов и указывает на то, что могут существовать три связи. Например, А и/или В могут представлять собой: только А, и А и В, только В. Символ "/" обычно указывает на взаимосвязь "или" между ассоциированными первым и последним объектами. Также подразумевается, что формы единственного числа также предназначены для включения форм множественного числа, если только контекст явно не указывает на другие значения.

[0029] В системе связи 5-го поколения (5G) "Новое радио" (New Radio, NR) зондирующий опорный сигнал (Sounding Reference Signal, SRS) восходящей линии связи может быть периодическим, полупостоянным или апериодическим SRS, узкополосным или широкополосным, с одним портом или множеством портов. Сетевое устройство конфигурирует параметры SRS восходящей линии связи для терминала, например, количество портов, местоположение ресурса частотной области, местоположение ресурса временной области, последовательность, циклический сдвиг последовательности и т.п. В системе 5G NR, как показано на фиг. 1, SRS отображается не более чем на шесть символов в одном слоте восходящей линии связи.

[0030] Сетевое устройство может конфигурировать множество наборов ресурсов SRS восходящей линии связи для терминала и один набор ресурсов SRS может содержать один или более ресурсов SRS. Один ресурс SRS может состоять из N последовательных символов мультиплексирования с ортогональным частотным разделением каналов (Orthogonal Frequency Division Multiplexing, OFDM) и N может занимать 1, 2 или 4 символа.

[0031] Система NR поддерживает базовую станцию 5G (называемую gNB) для получения информации о канале нисходящей линии связи посредством взаимности каналов для улучшения производительности передачи данных по нисходящей линии связи. Чтобы обеспечить возможность gNB эффективно получать информацию нисходящей линии связи посредством взаимности каналов в рамках различных возможностей передачи и приема терминалов, система NR специально разработала опорный сигнал SRS. Комбинации конфигураций переключения антенн, поддерживаемые возможностями терминалов, определенными в текущей версии R15/16, могут включать в себя одинаковое количество передающих и приемных антенн (T=R) и большее количество приемных антенн, чем передающих антенн (R>T). Среди них одинаковое количество передающих антенн и приемных антенн в основном включает в себя: один канал передачи и один приемный канал (1Т1Р), два канала передачи и два приемных канала (2Т2Р), а также четыре канала передачи и четыре приемных канала (4Т4Р); и большее количество приемных антенн, чем передающих антенн, в основном включают в себя: один канал передачи и два приемных канала (1T2R), один канал передачи и четыре приемных канала (1T4R), два канала передачи и четыре приемных канала (2T4R).

[0032] Следует отметить, что для различных комбинаций конфигураций переключения антенн соответствующие конфигурации ресурсов SRS также различны. Например, для терминала с одинаковым количеством передающих и приемных антенн (T=R) gNB может сконфигурировать не более двух наборов ресурсов SRS, и в одном наборе есть только один ресурс SRS, где количество портов равно количеству передающих антенн терминала. Из двух наборов ресурсов SRS только один набор ресурсов SRS может быть сконфигурирован как периодические SRS, а другой набор ресурсов SRS может быть сконфигурирован как апериодические SRS. Для терминала с возможностью поддержки одного канала передачи и двух приемных каналов (1T2R) gNB может сконфигурировать не более двух наборов ресурсов SRS, в одном наборе ресурсов SRS есть два ресурса SRS, и каждый ресурс SRS имеет один порт. Для терминала с возможностью поддержки двух каналов передачи и четырех приемных каналов (2T4R) gNB может сконфигурировать не более двух наборов ресурсов SRS, в одном наборе ресурсов SRS есть два ресурса SRS, и каждый ресурс SRS имеет два порта. Для терминала с возможностью поддержки одного канала передачи и четырех приемных каналов (1T4R) для gNB требуются особые соображения, чтобы конфигурировать ресурсы SRS. Например, периодические или полупостоянные ресурсы SRS может конфигурировать только один набор ресурсов SRS, есть четыре ресурса SRS, и каждый ресурс SRS имеет один порт. Для апериодических ресурсов SRS можно сконфигурировать не более двух наборов ресурсов SRS. Всего в двух наборах ресурсов SRS имеется четыре ресурса SRS, и эти четыре ресурса SRS передаются в двух слотах и передаются разными физическими антеннами. Два набора ресурсов SRS могут быть сконфигурированы с двумя ресурсами SRS в каждом наборе SRS. Или один ресурс SRS находится в одном наборе ресурсов SRS, а три ресурса SRS находятся в другом наборе ресурсов SRS. Каждый ресурс SRS имеет один порт.

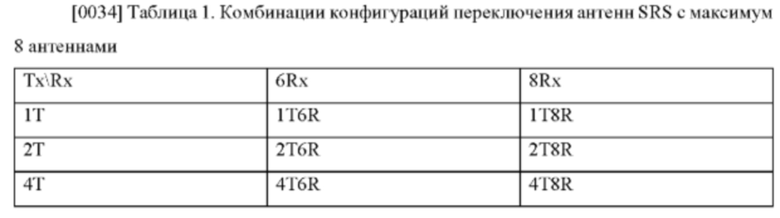

[0033] Типичными конфигурациями антенн, определенными в настоящее время, являются {1T6R, 1T8R, 2T6R, 2T8R, 4T6R, 4T8R}, как показано в таблице 1 ниже. В исследовании R17 комбинации конфигураций переключения антенн, поддерживаемые возможностями терминалов, еще не определены; учитывая необходимость дальнейшего увеличения количества антенн терминала, оно может быть увеличено до 6 или 8. Следовательно, чтобы удовлетворить требования услуги, определение комбинаций конфигураций переключения антенн, поддерживаемых возможностями терминалов, в протоколе R17 стало актуальной проблемой, которую необходимо решить.

[0035] Можно понять, что каждый элемент и каждая соответствующая связь в таблице 1 существуют независимо; эти элементы и соответствующие связи для наглядности перечислены в одной таблице, но это не означает, что все элементы и соответствующие связи в таблице должны существовать одновременно, как показано в таблице 1. Каждое значение элемента и каждая соответствующая связь независимы от значения любого другого элемента или соответствующей связи в таблице 1. Следовательно, специалисты в данной области техники могут понять, что значение каждого элемента и каждая соответствующая связь в таблице 1 представляют собой независимый вариант осуществления.

[0036] Для решения вышеуказанной проблемы настоящее изобретение предлагает способ и устройство для сообщения о возможностях переключения антенн терминала.

[0037] Фиг. 2 представляет собой блок-схему последовательности операций способа для сообщения о возможностях переключения антенн терминала в соответствии с вариантом осуществления настоящего изобретения. Способ сообщения о возможностях переключения антенн терминала может быть применен к терминалу.

[0038] Терминалы могут означать устройства, которые обеспечивают возможность передачи голоса и/или данных пользователям; портативные устройства с функцией беспроводного соединения, или другие устройства обработки, подключенные к беспроводным модемам. В разных системах названия терминалов также могут отличаться. Например, в системе 5G терминал может называться пользовательским оборудованием (User Equipment, UE). Беспроводной терминал может связываться с одной или несколькими базовыми сетями (Core Network, CN) через сеть радиодоступа (Radio Access Network, RAN). Беспроводной терминал может быть мобильным терминалом, например мобильным телефоном (или называемым "сотовым" телефоном) и компьютером с мобильным терминалом, таким как портативный, карманный, наладонный, интегрированным в компьютер, или мобильными устройствами, установленными на транспортном средстве, которые обмениваются речевой информацией и/или данными с сетями беспроводного доступа.

[0039] Например, терминал может представлять собой телефон услуги персональной связи (Personal Communication Service, PCS), беспроводной телефон, телефонную трубку телефонии по протоколу инициирования сеанса (Session Initiated Protocol, SIP), станцию беспроводного абонентского доступа (Wireless Local Loop, WLL), персональный цифровой помощник (Personal Digital Assistant, PDA) и другие устройства. Беспроводной терминал также может называться системой, абонентским устройством, абонентской станцией, мобильной станцией, мобильным устройством, удаленной станцией, точкой доступа, удаленным терминалом, терминалом доступа, пользовательским терминалом, пользовательским агентом и пользовательским устройством, что не ограничено в вариантах осуществления настоящего изобретения.

[0040] Как показано на фиг. 2, способ сообщения о возможностях переключения антенн терминала может включать следующие этапы:

[0041] На этапе 201: комбинация конфигураций переключения антенн, поддерживаемая возможностями терминала, определяется в соответствии с целевым принципом классификации.

[0042] Чтобы удовлетворить требования услуги, терминал может определить комбинацию конфигураций переключения антенн, поддерживаемую его собственными возможностями, и передать информацию сообщения о возможностях терминала в сетевое устройство. В вариантах осуществления настоящего изобретения комбинация конфигураций переключения антенн, поддерживаемая возможностями терминала, может быть определена в соответствии с целевым принципом классификации. В некоторых вариантах осуществления настоящего изобретения целевой принцип классификации может включать в себя принцип классификации по возможностям поддержки. В некоторых других вариантах осуществления настоящего изобретения целевой принцип классификации может включать в себя: принцип классификации по количеству антенн или принцип классификации по количеству антенных портов.

[0043] В качестве примера, комбинация конфигураций переключения антенн, поддерживаемая возможностями терминала, может быть определена в соответствии с принципом классификации по возможностям поддержки. Возможности поддержки терминала могут включать в себя: поддержку динамического переключения передающих антенн или портов передающих антенн; или поддержку динамического переключения приемных антенн или портов приемных антенн; или поддержку динамического переключения передающих антенн и приемных антенн одновременно; или поддержку динамического переключения антенных портов передачи и антенных портов приема одновременно. Поддержка динамического переключения передающих антенн может заключаться в поддержке не изменения приемных антенн, а поддержка динамического переключения портов передающих антенн может заключаться в поддержке не изменения портов приемных антенн, т.е. переключении с xTyR на zTyR, где х не равен z. Например, терминал 4T4R переключается на 2T4R или 1T4R. Поддержка динамического переключения приемных антенн может означать поддержку не изменения передающих антенн. Поддержка динамического переключения портов приемной антенны может заключаться в поддержке не изменения портов передающей антенны, т.е. переключении с xTyR на xTzR, где х не равен z. Например, терминал 1T4R переключается на 1T2R или 1T1R. Поддержка динамического переключения передающих и приемных антенн одновременно или поддержка динамического переключения передающих антенных портов и приемных антенных портов одновременно может означать переключение с xTyR на x'Ty'R, где х, у разрешено одновременно быть не равными х', у'. Например, терминал 4T4R переключается на 1T2R или 1T1R.

[0044] В качестве другого примера, комбинация конфигураций переключения антенн, поддерживаемая возможностями терминала, может быть определена согласно принципу классификации по количеству антенн терминала. Количество антенн может быть физическим количеством антенн.

[0045] В качестве другого примера, комбинация конфигураций переключения антенн, поддерживаемая возможностями терминала, может быть определена в соответствии с принципом классификации по количеству антенных портов. Следует отметить, что антенные порты не имеют однозначного соответствия с физическими антеннами. В нисходящей линии связи нисходящая линия связи и ее опорный сигнал имеют взаимно однозначное соответствие. Если один опорный сигнал передается через множество физических антенн, эти физические антенны соответствуют одному и тому же антенному порту. Если две разные антенны осуществляют передачу от одной и той же физической антенны, эта физическая антенна соответствует двум отдельным антенным портам.

[0046] На этапе 202 информация сообщения о возможностях терминала передается в сетевое устройство, и эта информация конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемую возможностями терминала.

[0047] Кроме того, терминал может предавать информацию о возможностях терминала в сетевое устройство, где информация о возможностях терминала может использоваться для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала.

[0048] Таким образом, в соответствии с целевым принципом классификации определяется комбинация конфигураций переключения антенн, поддерживаемая возможностями терминала, а затем комбинация конфигураций переключения антенн, поддерживаемая этими возможностями, передается в сетевое устройство. Следовательно, может быть определена комбинация конфигураций переключения антенн версии Rel 17, поддерживаемая возможностями терминала, так что требования услуги могут быть лучше удовлетворены.

[0049] Варианты осуществления настоящего изобретения предлагают другой способ сообщения о возможностях переключения антенн терминала, и на фиг. 3 показана блок-схема последовательности операций другого способа сообщения о возможностях переключения антенн терминала, обеспечиваемого вариантами осуществления настоящего изобретения. Способ сообщения о возможностях переключения антенн терминала может быть применен к терминалу.

[0050] Как показано на фиг. 3, способ сообщения о возможностях переключения антенн терминала может включать следующие этапы:

[0051] На этапе 301 в соответствии с принципом классификации по количеству антенн определяется, что возможности терминала поддерживают только комбинации конфигураций переключения антенн с количеством приемных антенн 6 или 8.

[0052] В качестве примера, согласно принципу классификации по количеству антенн, можно определить, что возможности терминала поддерживают только комбинации конфигураций переключения антенн версии Rel 17.

[0053] В вариантах осуществления настоящего изобретения различные подразделения количества антенн могут соответствовать только тем различным комбинациям конфигураций переключения антенн, которые поддерживаются возможностями терминала.

[0054] В качестве примера, количество антенн классифицируется как 6, и только поддерживаемая возможностями терминала комбинация конфигураций переключения антенн может включать по меньшей мере один или более из следующих вариантов А)-Е): А) один канал передачи и шесть приемных каналов (1T6R); В) два канала передачи и шесть приемных каналов (2T6R); С) четыре канала передачи и шесть приемных каналов (4T6R); D) один канал передачи и шесть приемных каналов (1T6R), два канала передачи и шесть приемных каналов (2T6R); Е) один канал передачи и шесть приемных каналов (1T6R), два канала передачи и шесть приемных каналов (2T6R), четыре канала передачи и шесть приемных каналов (4T6R). Следует отметить, что канал может соответствовать антенне или антенному порту.

[0055] В качестве другого примера, количество антенн классифицируется как 8, и только поддерживаемые возможностями терминала комбинации конфигураций переключения антенн могут включать по меньшей мере один или более из следующих вариантов А)-Н): А) один канал передачи и восемь приемных каналов (1T8R); В) два канала передачи и восемь приемных каналов (2T8R); С) четыре канала передачи и восемь приемных каналов (4T8R); D) один канал передачи и восемь приемных каналов (1T8R), два канала передачи и восемь приемных каналов (2T8R); Е) один канал передачи и восемь приемных каналов (1T8R); два канала передачи и восемь приемных каналов (2T8R), четыре канала передачи и восемь приемных каналов (4T8R); F) один канал передачи и шесть приемных каналов (1T6R), один канал передачи и восемь приемных каналов (1T8R), два канала передачи и восемь приемных каналов (2T8R), четыре канала передачи и восемь приемных каналов (4T8R); G) один канал передачи и шесть приемных каналов (1T6R), два канала передачи и шесть приемных каналов (2T6R), два канала передачи и восемь приемных каналов (2T8R), четыре канала передачи и восемь приемных каналов (4T8R); Н) один канал передачи и шесть приемных каналов (1T6R), два канала передачи и шесть приемных каналов (2T6R), один канал передачи и восемь приемных каналов (1T8R), два канала передачи и восемь приемных каналов (2T8R), четыре канала передачи и восемь приемных каналов (4T8R). Следует отметить, что канал может соответствовать антенне или антенному порту.

[0056] На этапе 302 информация сообщения о возможностях терминала передается в сетевое устройство, и эта информация конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала.

[0057] Этап 302 может быть реализован любым способом из различных вариантов осуществления настоящего изобретения, соответственно, что не ограничено в вариантах осуществления настоящего изобретения, а также не будет подробно описываться здесь.

[0058] Таким образом, в соответствии с принципом классификации по количеству антенн определяется, что возможности терминала поддерживают только комбинацию конфигураций переключения антенн с количеством принимающих антенн 6 или 8. Информация сообщения о возможностях терминала предается в сетевое устройство, и эта информация конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала. Следовательно, может быть определена только комбинация конфигураций переключения антенн с числом приемных антенн 6 или 8, поддерживаемая возможностями терминала, чтобы лучше приспосабливаться к требованиям услуг.

[0059] Следует отметить, что вышеописанные реализации могут быть выполнены по отдельности или в комбинации, что не ограничивается в вариантах осуществления настоящего изобретения.

[0060] Варианты осуществления настоящего изобретения предлагают другой способ сообщения о переключении антенн терминала, и на фиг. 4 показана блок-схема последовательности операций другого способа сообщения о возможностях терминала, обеспечиваемого вариантами осуществления настоящего изобретения. Способ сообщения о возможностях переключения антенн терминала может быть применен к терминалу.

[0061] Как показано на фиг. 4, способ сообщения о возможностях переключения антенн терминала может включать следующие этапы:

[0062] На этапе 401 в соответствии с принципом классификации по количеству антенн определяется, что возможности терминала поддерживают комбинацию конфигураций переключения антенн, включающую по меньшей мере 6 или 8 приемных антенн. Количество антенн классифицируется как: 1, 2, 4, 6, 8.

[0063] В качестве примера, согласно принципу классификации по количеству антенн, определяется, что возможности терминала поддерживают комбинацию конфигураций переключения антенн первой версии. Первая версия включает в себя: версию Rel 17 и любую одну или более из версий Rel 15 и Rel 16.

[0064] В вариантах осуществления настоящего изобретения различные подразделения количества антенн могут соответствовать различным комбинациям конфигураций переключения антенн, которые поддерживаются возможностями терминала.

[0065] В качестве примера, количество антенн классифицируется как 6, и комбинация конфигураций переключения антенн, поддерживаемые возможностями терминала, может включать по меньшей мере один или более из следующих вариантов А)-Е): А) один канал передачи и один приемный канал (1T1R), один канал передачи и два приемных канала (1T2R), один канал передачи и четыре приемных канала (1T4R), один канал передачи и шесть приемных каналов (1T6R); В) один канал передачи и один приемный канал (1T1R), один канал передачи и два приемных канала (1T2R), два канала передачи и два приемных канала (2T2R), два канала передачи и четыре приемных канала (2T4R), два канала передачи и шесть приемных каналов (2T6R); С) один канал передачи и один приемный канал (1T1R), один канал передачи и два приемных канала (1T2R), два канала передачи и два приемных канала (2T2R), один канал передачи и четыре приемных канала (1T4R), один канал передачи и шесть приемных каналов (1T6R), два канала передачи и четыре приемных канала (2T4R), два канала передачи и шесть приемных каналов (2T6R); D) один канал передачи и один приемный канал (1T1R), два канала передачи и два приемных канала (2T2R), четыре канала передачи и четыре приемных канала (4T4R), четыре канала передачи и шесть приемных каналов (4T6R); Е) один канал передачи и один приемный канал (1T1R), один канал передачи и два приемных канала (1T2R), два канала передачи и два приемных канала (2T2R), один канал передачи и четыре приемных канала (1T4R), один канал передачи и шесть приемных каналов (1T6R), два канала передачи и четыре приемных канала (2T4R), два канала передачи и шесть приемных каналов (2T6R), четыре канала передачи и шесть приемных каналов (4T6R). Следует отметить, что канал может соответствовать антенне или антенному порту.

[0066] В качестве другого примера, количество антенн классифицируется как 8, и поддерживаемые возможностями терминала комбинации конфигураций переключения антенн могут включать по меньшей мере один или более из следующих вариантов А)-Е): А) один канал передачи и один приемный канал (1T1R), один канал передачи и два приемных канала (1T2R), один канал передачи и четыре приемных канала (1T4R), один канал передачи и восемь приемных каналов (1T8R); В) один канал передачи и один приемный канал (1T1R), один канал передачи и два приемных канала (1T2R), четыре канала передачи и два приемных канала (2T2R), четыре канала передачи и четыре приемных канала (2T4R), четыре канала передачи и восемь приемных каналов (2T8R); С) один канал передачи и один приемный канал (1T1R), один канал передачи и два приемных канала (1T2R), четыре канала передачи и два приемных канала (2T2R), четыре канала передачи и четыре приемных канала (2T4R), один канал передачи и четыре приемных канала (1T4R), один канал передачи и шесть приемных каналов (1T6R), четыре канала передачи и шесть приемных каналов (2T6R), четыре канала передачи и восемь приемных каналов (2T8R); D) один канал передачи и один приемный канал (1T1R), четыре канала передачи и два приемных канала (2T2R), четыре канала передачи и четыре приемных канала (4T4R), четыре канала передачи и восемь приемных каналов (4T8R); Е) один канал передачи и один приемный канал (1T1R), один канал передачи и два приемных канала (1T2R), четыре канала передачи и два приемных канала (2T2R), один канал передачи и четыре приемных канала (1T4R), один канал передачи и шесть приемных каналов (1T6R), один канал передачи и восемь приемных каналов (1T8R), четыре канала передачи и четыре приемных канала (2T4R), четыре канала передачи и шесть приемных каналов (2T6R), четыре канала передачи и восемь приемных каналов (2T8R), четыре канала передачи и шесть приемных каналов (4T6R), четыре канала передачи и восемь приемных каналов (4T8R). Следует отметить, что канал может соответствовать антенне или антенному порту.

[0067] На этапе 402 информация сообщения о возможностях терминала передается в сетевое устройство и информация сообщения о возможностях терминала конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала.

[0068] Этап 402 может быть реализован любым способом из различных вариантов осуществления настоящего изобретения, соответственно, который не ограничен вариантами осуществления настоящего изобретения, а также не будет подробно описываться здесь.

[0069] Таким образом, в соответствии с принципом классификации по количеству антенн определяется, что возможности терминала поддерживают комбинацию конфигураций переключения антенн, включающую в себя по меньшей мере 6 или 8 приемных антенн. Количество антенн классифицируется как: 1, 2, 4, 6, 8. Информация сообщения о возможностях терминала предается в сетевое устройство, и информация сообщения о возможностях терминала конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала. Тем самым реализуется определение комбинации конфигураций переключения антенн, включающей по меньшей мере 6 или 8 приемных антенн, поддерживаемых возможностями терминала, чтобы лучше приспосабливаться к требованиям услуг.

[0070] В способе сообщения о возможностях переключения антенн терминала в вариантах осуществления настоящего изобретения определяется в соответствии с целевым принципом классификации, что комбинация конфигураций переключения антенн поддерживается возможностями терминала, а затем комбинация конфигураций переключения антенн, поддерживаемая этими возможностями, передается в сетевое устройство. Следовательно, может быть определена комбинация конфигураций переключения антенн версии Rel 17, поддерживаемая возможностями терминала, чтобы приспосабливаться к требованиям услуг.

[0071] Следует отметить, что вышеописанные реализации могут выполняться по отдельности или в комбинации, что не ограничивается в вариантах осуществления настоящего изобретения.

[0072] Варианты осуществления настоящего изобретения предлагают еще один способ сообщения о переключении антенн терминала, и на фиг. 5 показана блок-схема последовательности операций этого другого способа, обеспечиваемого вариантами осуществления настоящего изобретения. Способ сообщения о возможностях переключения антенн терминала может быть применен к сетевому устройству.

[0073] Как показано на фиг. 5, способ сообщения о возможностях переключения антенн терминала может включать следующие этапы:

[0074] На этапе 501 принимается информация сообщения о возможностях терминала, передаваемая терминалом, и эта информация конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала.

[0075] Например, сетевое устройство представляет собой базовую станцию. Базовая станция может включать в себя множество сот, которые предоставляют услуги терминалу. В зависимости от различных конкретных сценариев применения каждая сота может включать в себя множество точек передачи и приема (Transmitting Receiving Points, TRP) или может быть устройством в сети доступа, причем это устройство связывается с беспроводным терминалом через один или несколько секторов радиоинтерфейса, или иметь другие названия. Например, базовая станция, задействованная в вариантах осуществления настоящего изобретения, может быть базовой приемопередающей станцией (Base Transceiver Station, BTS) в глобальной системе мобильной связи (Global System for Mobile communications, GSM) или системе множественного доступа с кодовым разделением каналов (Code Division Multiple Access, CDMA)), или базовой станцией (NodeB) в системе по стандарту широкополосного множественного доступа с кодовым разделением каналов (Wide-band Code Division Multiple Access, WCDMA). Она также может быть усовершенствованным узлом В (evolutional Node В, сокращенно eNB или e-NodeB) в системе по стандарту долгосрочного развития (Long Term Evolution, LTE), базовой станцией 5G следующего поколения (gNB) в сетевой архитектуре 5G (системы следующего поколения, Next Generation System), а также может быть домашним усовершенствованным узлом В (Home Evolved Node В, HeNB), а также базовой станцией фемто-, пико- и ретрансляционных сот и т.п., что не ограничено в вариантах осуществления настоящего изобретения.

[0076] В вариантах осуществления настоящего изобретения терминал передает в сетевое устройство информацию сообщения о возможностях терминала для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала, и затем сетевое устройство может принимать информацию сообщения о возможностях терминала, предаваемую терминалом.

[0077] В способе сообщения о возможностях переключения антенн терминала в вариантах осуществления настоящего изобретения принимается информация сообщения о возможностях терминала, передаваемая терминалом, и эта информация конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала. Следовательно, может быть определена комбинация конфигураций переключения антенн версии Rel 17, поддерживаемая возможностями терминала, чтобы приспосабливаться к требованиям услуг.

[0078] В соответствии с вышеописанными способами сообщения о возможностях переключения антенн терминала, предлагаемыми в вариантах осуществления с фиг. 2 по фиг. 4, настоящее изобретение предлагает также устройство для сообщения о возможностях переключения антенн терминала. Поскольку устройство для сообщения о возможностях переключения антенн терминала, предлагаемое в вариантах осуществления настоящего изобретения, соответствует описанным выше способам сообщения о возможностях переключения антенн терминала, предусмотренным в вариантах осуществления с фиг. 2 по фиг. 4, реализации способа сообщения о возможностях переключения антенн терминала также применимы к устройству для сообщения о возможностях переключения антенн терминала, предлагаемому в вариантах осуществления настоящего изобретения, которые не будут подробно описаны в вариантах осуществления настоящего изобретения.

[0079] Фиг. 6 представляет собой структурную схему устройства для сообщения о возможностях переключения антенн терминала в соответствии с вариантами осуществления настоящего изобретения.

[0080] Как показано на фиг. 6, устройство 600 для сообщения о возможностях переключения антенн терминала применяется к терминалу. Устройство 600 для сообщения о возможностях переключения антенн терминала может содержать: блок 610 обработки и блок 620 приемопередатчика.

[0081] Блок 610 обработки сконфигурирован для определения в соответствии с целевым принципом классификации комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала. Блок 620 приемопередатчика сконфигурирован для передачи информации сообщения о возможностях терминала в сетевое устройство, и эта информация конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала.

[0082] В реализации настоящего изобретения, целевой принцип классификации может включать в себя принцип классификации по возможностям поддержки.

[0083] В реализации настоящего изобретения целевой принцип классификации может дополнительно включать в себя принцип классификации по количеству антенн или принцип классификации по количеству антенных портов.

[0084] В реализации настоящего изобретения блок 610 обработки сконфигурирован для определения, в соответствии с целевым принципом классификации, что возможности терминала поддерживают только комбинацию конфигураций переключения антенн с количеством приемных антенн 6 или 8.

[0085] В реализации настоящего изобретения, количество антенн классифицируется как 6, и только поддерживаемые возможностями терминала комбинации конфигураций переключения антенн могут включать по меньшей мере один или более из следующих вариантов А)-Е): А) один канал передачи и шесть приемных каналов; В) два канала передачи и шесть приемных каналов; С) четыре канала передачи и шесть приемных каналов; D) один канал передачи и шесть приемных каналов, два канала передачи и шесть приемных каналов; Е) один канал передачи и шесть приемных каналов, два канала передачи и шесть приемных каналов, четыре канала передачи и шесть приемных каналов. Следует отметить, что канал может соответствовать антенне или антенному порту.

[0086] В реализации настоящего изобретения количество антенн классифицируется как 8, и только поддерживаемые возможностями терминала комбинации конфигураций переключения антенн могут включать по меньшей мере один или более из следующих вариантов А)-Н): А) один канал передачи и восемь приемных каналов; В) два канала передачи и восемь приемных каналов; С) четыре канала передачи и восемь приемных каналов; D) один канал передачи и восемь приемных каналов, два канала передачи и восемь приемных каналов; Е) один канал передачи и восемь приемных каналов; два канала передачи и восемь приемных каналов, четыре канала передачи и восемь приемных каналов; F) один канал передачи и шесть приемных каналов, один канал передачи и восемь приемных каналов, два канала передачи и восемь приемных каналов, четыре канала передачи и восемь приемных каналов; G) один канал передачи и шесть приемных каналов, два канала передачи и шесть приемных каналов, два канала передачи и восемь приемных каналов, четыре канала передачи и восемь приемных каналов; Н) один канал передачи и шесть приемных каналов, два канала передачи и шесть приемных каналов, один канал передачи и восемь приемных каналов, два канала передачи и восемь приемных каналов, четыре канала передачи и восемь приемных каналов.

[0087] В реализации настоящего изобретения блок 610 обработки дополнительно сконфигурирован для определения, в соответствии с целевым принципом классификации, что возможности терминала поддерживают комбинацию конфигураций переключения антенн, включающую в себя по меньшей мере 6 или 8 приемных антенн.

[0088] В реализации настоящего изобретения количество антенн классифицируется как 1, 2, 4, 6, 8.

[0089] В реализации настоящего изобретения, количество антенн классифицируется как 6, и комбинация конфигураций переключения антенн, поддерживаемые возможностями терминала, может включать в себя по меньшей мере один или более из следующих вариантов А)-Е): А) один канал передачи и один приемный канал, один канал передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов; В) один канал передачи и один приемный канал, один канал передачи и два приемных канала, два канала передачи и два приемных канала, два канала передачи и четыре приемных канала, два канала передачи и шесть приемных каналов; С) один канал передачи и один приемный канал, один канал передачи и два приемных канала, два канала передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов, два канала передачи и четыре приемных канала, два канала передачи и шесть приемных каналов; D) один канал передачи и один приемный канал, два канала передачи и два приемных канала, четыре канала передачи и четыре приемных канала, четыре канала передачи и шесть приемных каналов; Е) один канал передачи и один приемный канал, один канал передачи и два приемных канала, два канала передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов, два канала передачи и четыре приемных канала, два канала передачи и шесть приемных каналов, четыре канала передачи и шесть приемных каналов.

[0090] В реализации настоящего изобретения, количество антенн классифицируется как 8, и комбинация конфигураций переключения антенн, поддерживаемая возможностями терминала, может включать в себя по меньшей мере один или более из следующих вариантов А)-Е): А) один канал передачи и один приемный канал, один канал передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и восемь приемных каналов; В) один канал передачи и один приемный канал, один канал передачи и два приемных канала, четыре канала передачи и два приемных канала, четыре канала передачи и четыре приемных канала, четыре канала передачи и восемь приемных каналов; С) один канал передачи и один приемный канал, один канал передачи и два приемных канала, четыре канала передачи и два приемных канала, четыре канала передачи и четыре приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов, четыре канала передачи и шесть приемных каналов, четыре канала передачи и восемь приемных каналов; D) один канал передачи и один приемный канал, четыре канала передачи и два приемных канала, четыре канала передачи и четыре приемных канала, четыре канала передачи и восемь приемных каналов; Е) один канал передачи и один приемный канал, один канал передачи и два приемных канала, четыре канала передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов, один канал передачи и восемь приемных каналов, четыре канала передачи и четыре приемных канала, четыре канала передачи и шесть приемных каналов, четыре канала передачи и восемь приемных каналов, четыре канала передачи и шесть приемных каналов, четыре канала передачи и восемь приемных каналов.

[0091] В реализации настоящего изобретения возможности поддержки могут включать в себя: поддержку динамического переключения передающих антенн или портов передающих антенн; или поддержку динамического переключения приемных антенн или портов приемных антенн; или поддержку динамического переключения передающих и приемных антенн одновременно; или поддержку динамического переключения антенных портов передачи и портов приема одновременно.

[0092] Устройство для сообщения о возможностях переключения антенн терминала в вариантах осуществления настоящего изобретения в соответствии с целевым принципом классификации определяет комбинацию конфигураций переключения антенн, поддерживаемую возможностями терминала, а затем передает комбинацию конфигураций переключения антенн, поддерживаемую возможностями, на сетевое устройства. Следовательно, может быть определена комбинация конфигураций переключения антенн версии Rel 17, поддерживаемая возможностями терминала, чтобы лучше приспосабливаться к требованиям услуг.

[0093] Следует отметить, что вышеописанные реализации могут быть выполнены по отдельности или в комбинации, что не ограничивается в вариантах осуществления настоящего изобретения.

[0094] В соответствии с вышеописанным способом сообщения о возможностях переключения антенн терминала, представленном в вариантах осуществления, показанных на фиг. 5, настоящее изобретение предлагает также другое устройство для сообщения о возможностях переключения антенн терминала. Поскольку устройство для сообщения о возможностях переключения антенн терминала, предусмотренное в вариантах осуществления настоящего изобретения, соответствует вышеописанному способу сообщения о возможностях переключения антенн терминала, предлагаемому в вариантах осуществления, показанных на фиг. 5, реализации способа сообщения о возможностях переключения антенн терминала также применимы к устройству для сообщения о возможностях переключения антенн терминала, предлагаемому в вариантах осуществления настоящего изобретения, которое не будет подробно описано в вариантах осуществления настоящего изобретения.

[0095] Фиг. 7 представляет собой структурную схему другого устройства для сообщения о возможностях переключения антенн терминала, предлагаемого вариантами осуществления настоящего изобретения.

[0096] Как показано на фиг. 7, устройство 700 для сообщения о возможностях переключения антенн терминала применяется к сетевому устройству. Устройство 700 для сообщения о возможностях переключения антенн терминала содержит блок 710 приемопередатчика.

[0097] Блок 710 приемопередатчика сконфигурирован для приема информации сообщения о возможностях терминала, передаваемой терминалом, и эта информация конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала.

[0098] Устройство для сообщения о возможностях переключения антенн терминала в вариантах осуществления настоящего изобретения принимает информацию сообщения о возможностях терминала, предаваемую терминалом, и эта информация конфигурирована для указания комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала. Следовательно, может быть определена комбинация конфигураций переключения антенн версии Rel 17, поддерживаемая возможностями терминала, чтобы лучше приспосабливаться к требованиям услуг.

[0099] Следует отметить, что вышеописанные реализации могут выполняться по отдельности или в комбинации, что не ограничивается в вариантах осуществления настоящего изобретения.

[0100] Для реализации вышеописанных вариантов осуществления настоящее изобретение предлагает устройство для сообщения о возможностях переключения антенн терминала; устройство содержит процессор и память, в памяти хранятся компьютерные программы, а процессор выполняет компьютерные программы, хранящиеся в памяти, чтобы дать возможность устройству выполнять способы, описанные в вариантах осуществления с фиг. 2 по фиг. 4.

[0101] Для реализации вышеописанных вариантов осуществления настоящее изобретение предлагает другое устройство для сообщения о возможностях переключения антенн терминала; устройство содержит процессор и память, в памяти хранятся компьютерные программы, а процессор выполняет компьютерные программы, хранящиеся в памяти, чтобы дать возможность устройству выполнить способ, описанный в вариантах осуществления изобретения, показанных на фиг. 5.

[0102] Для реализации вышеописанных вариантов осуществления настоящее изобретение предлагает устройство для сообщения о возможностях переключения антенн терминала, устройство содержит процессор и интерфейсную схему, которая сконфигурирована для приема кодовых команд и ее передачи в процессор, и процессор сконфигурирован для запуска кодовых команд для выполнения способов, описанных в вариантах осуществления, показанных на фиг. 2-4.

[0103] Для реализации вышеописанных вариантов осуществления настоящее изобретение предлагает другое устройство для сообщения о возможностях переключения антенн терминала; устройство содержит процессор и интерфейсную схему, которая сконфигурирована для приема кодовых команд и ее передачи в процессор, и процессор сконфигурирован для запуска кодовых команд для выполнения способа, описанного в вариантах осуществления, показанных на фиг. 5.

[0104] Для реализации вышеописанных вариантов осуществления настоящее изобретение предлагает машиночитаемый носитель данных для хранения команд, которые при выполнении позволяют реализовать способ, описанный в вариантах осуществления, показанных на фиг. 2-4.

[0105] Для реализации вышеописанных вариантов осуществления настоящее изобретение предлагает машиночитаемый носитель данных для хранения команд, которые при выполнении позволяют реализовать способ, описанный в вариантах осуществления, показанных на фиг. 5.

[0106] Фиг. 8 является блок-схемой терминала в соответствии с вариантами осуществления настоящего изобретения. Например, терминал 800 может быть мобильным телефоном, компьютером, пользовательским устройством цифрового вещания, устройством приема/передачи сообщений, игровой консолью, планшетным устройством, медицинским устройством, устройством для фитнеса, персональным цифровым помощником и т.п.

[0107] Как показано на фиг. 8, терминал 800 может содержать по меньшей мере один из следующих компонентов: компонент 802 обработки, память 804, компонент 806 питания, мультимедийный компонент 808, аудио компонент 810, интерфейс 812 ввода/вывода (Input/Output, I/O), компонент 814 датчиков и компонент 816 связи.

[0108] Компонент 802 обработки обычно управляет общей работой терминала 800, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, работой камеры и операциями записи. Компонент 802 обработки может содержать по меньшей мере один процессор 820, исполняющий команды для осуществления всех или части этапов в описанных выше способах. Кроме того, компонент 802 обработки может содержать по меньшей мере один модуль для обеспечения взаимодействия между компонентом 802 обработки и другими компонентами. Например, компонент 802 обработки может содержать мультимедийный модуль для обеспечения взаимодействия между мультимедийным компонентом 808 и компонентом 802 обработки.

[0109] Память 804 сконфигурирована так, чтобы хранить данные различных типов, необходимые для работы терминала 800. Примеры таких данных включают в себя команды для любых приложений или способов для работы на терминале 800, контактные данные, данные телефонной книги, сообщения, изображения, видео и т.д. Память 804 может быть реализована на базе любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, таких как статическое оперативное запоминающее устройство (Static Random Access Memory, SRAM), электрически стираемое программируемое постоянное запоминающее устройство (Electrically Erasable Programmable Read-Only Memory, EEPROM), стираемое программируемое постоянное запоминающее устройство (Erasable Programmable Read-Only Memory, EPROM), программируемое постоянное запоминающее устройство (Programmable Read-Only Memory, PROM), постоянное запоминающее устройство (Read-Only Memory, ROM), магнитное запоминающее устройство, флэш-память, магнитный или оптический диск.

[0110] Компонент 806 питания обеспечивает питание различных компонентов терминала 800. Компонент 806 питания может содержать систему управления питанием, один или несколько источников питания и другие компоненты, связанные с генерацией, управлением и распределением питания для терминала 800.

[0111] Мультимедийный компонент 808 содержит экран, который обеспечивает интерфейс вывода между устройством между терминалом 800 и пользователем. В некоторых вариантах осуществления экран может состоять из жидкокристаллического дисплея (Liquid Crystal Display, LCD) и сенсорной панели (Touch Panel, TP). Если экран содержит сенсорную панель, то он может быть выполнен в виде сенсорного экрана для восприятия входных сигналов от пользователя. Сенсорная панель содержит один или несколько тактильных датчиков касания для распознавания прикосновений, скольжений и жестов на сенсорной панели. Тактильные датчики могут не только распознавать место касания или скольжения, но также определять продолжительность и силу нажатия, связанные с операциями прикосновения или скольжения. В некоторых вариантах осуществления мультимедийный компонент 808 содержит фронтальную камеру и/или тыловую камеру. Когда терминал 800 находится в режиме работы, таком как режим фотосъемки или видеосъемки, фронтальная камера и/или тыловая камера могут принимать внешние мультимедийные данные. Каждая фронтальная и тыловая камеры могут оснащаться фиксированной системой оптических линз или системой оптических линз с возможностями оптической фокусировки и изменения масштаба изображения.

[0112] Аудиокомпонент 810 сконфигурирован для вывода и/или ввода звуковых сигналов. Например, аудиокомпонент 810 содержит микрофон (MIC), который сконфигурирован для приема внешних звуковых сигналов, когда терминал 800 находится в режиме работы, например, в режимах вызова, записи и распознавания голоса. Принимаемые звуковые сигналы могут затем сохраняться в памяти 804 или передаваться с помощью компонента 816 связи. В некоторых вариантах осуществления изобретения аудиокомпонент 810 дополнительно содержит громкоговоритель для вывода звуковых сигналов.

[0113] Интерфейс 812 ввода/вывода (I/O) обеспечивает интерфейс между компонентом 802 обработки и периферийным интерфейсным модулем, который может представлять собой клавиатуру, нажимное колесико мыши, кнопки и т.п. Эти кнопки могут включать в себя, помимо прочего: кнопку "домой", кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[0114] Компонент 814 датчиков содержит один или несколько датчиков для получения оценок различных аспектов состояния терминала 800. Например, компонент 814 датчиков может определять открытое и закрытое состояние терминала 800, относительное расположение компонентов, таких как дисплей и клавиатура терминала 800. Компонент 814 датчиков также может определять изменение положения терминала 800 или его компонента, наличие или отсутствие контакта пользователя с терминалом 800, ориентацию или ускорение/замедление терминала 800, а также изменение температуры терминала 800. Компонент 814 датчиков может содержать датчик приближения, сконфигурированный для обнаружения присутствия близлежащих объектов без какого-либо физического контакта с ними. Компонент 814 датчиков также может включать в себя датчик света, такой как такой как датчик изображений на основании комплементарной структуры "метал-оксид-полупроводник" (Complementary Metal Oxide Semiconductor, CMOS,) или на приборе с зарядовой связью (Charge Coupled Device, CCD), для использования в приложениях формирования изображений. В некоторых вариантах осуществления изобретения компонент 814 датчиков может также содержать датчик ускорения, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[0115] Компонент 816 связи сконфигурирован для обеспечения проводной или беспроводной связи между терминалом 800 и другими устройствами. Терминал 800 может получать доступ к беспроводным сетям на основе стандартов связи, таких как Wi-Fi, 2G или 3G, или их комбинации. В одном примерном варианте осуществления изобретения компонент 816 связи принимает широковещательные сигналы или информацию, относящуюся к вещанию, от внешней системы управления вещанием по широковещательному каналу. В одном примерном варианте осуществления компонент 816 связи дополнительно содержит модуль беспроводной связи ближнего радиуса действия (Near Field Communication, NFC) для обеспечения связи на малых расстояниях. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (Radio Frequency Identification, RFID), технологии, разработанной ассоциацией по средствам передачи данных в инфракрасном диапазоне (Infrared Data Association, IrDA), технологии сверхширокополосной (Ultra Wide Band, UWB) связи, технологии Bluetooth (ВТ) и других технологий.

[0116] В примерном варианте осуществления терминал 800 может быть реализован с применением одной или более специализированных интегральных схем (Application Specific Integrated Circuit, ASIC), цифровых процессоров сигналов (Digital Signal Processor, DSP), устройств цифровой обработки сигналов (Digital Signal Processing Device, DSPD), программируемых логических устройств (Programmable Logic Device, PLD), программируемых пользователем вентильных матриц (Field Programmable Gate Array, FPGA), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов для выполнения способа, показанного на любой из фиг. 2-4.

[0117] В примерном варианте осуществления изобретения предлагается также энергонезависимый машиночитаемый носитель данных, содержащий команды, такой как память 804, содержащая команды. Команды могут исполняться процессором 820 терминала 800 для осуществления любого из способов, показанных на фиг. 2-4. Например, энергонезависимый машиночитаемый носитель данных может представлять собой постоянную память (ROM), оперативную память (Random Access Memory, RAM), компакт-диск, предназначенный только для чтения (Compact Disk Read Only Memory, CD-ROM), магнитную ленту, гибкий диск, оптическое устройство хранения данных и т.п.

[0118] Фиг. 9 представляет собой структурную схему сетевого устройства в соответствии с вариантами осуществления настоящего изобретения. Как показано на фиг. 9, сетевое устройство 900 содержит компонент 922 обработки, который в свою очередь содержит по меньшей мере один процессор и ресурсы памяти, представленные памятью 932, для хранения команд, которые могут выполняться компонентом 922 обработки, таких как прикладные программы. Прикладные программы, хранящиеся в памяти 932, могут содержать один или несколько модулей, каждый из которых соответствует набору команд.

Кроме того, компонент 922 обработки сконфигурирован для выполнения команд для выполнения любого описанного выше способа, применяемого к сетевому устройству, например, показанного в варианте осуществления на фиг. 5.

[0119] Сетевое устройство 900 также может содержать компонент 926 питания, сконфигурированный для выполнения управления питанием сетевого устройства 900, проводной или беспроводной сетевой интерфейс 950, сконфигурированный для подключения сетевого устройства 900 к сети, и интерфейс 958 ввода/вывода (I/O). Сетевое устройство 900 может работать на основе операционных систем, хранящихся в памяти 932, таких как Windows Server™, Mac OS X™, Unix™, Linux™, FreeBSD™ или подобных перечисленным.

[0120] Специалисты в данной области техники легко найдут другие варианты осуществления настоящего изобретения после рассмотрения описания и применения изобретения, раскрытого в настоящем документе, на практике. Цель настоящей заявки -охватить любые варианты, варианты использования или адаптивные изменения настоящего изобретения, которые следуют общему принципу настоящего изобретения и включают общеизвестные или обычные технические средства в данной области техники, не раскрытые здесь. Описание и варианты осуществления считаются только иллюстративными, а истинный объем и суть настоящего изобретения указаны в следующей формуле изобретения.

[0121] Следует понимать, что настоящее изобретение не ограничивается точной конструкцией, которая была описана выше и проиллюстрирована на прилагаемых чертежах, и могут быть сделаны различные модификации и изменения, не выходящие за рамки его объема. Предполагается, что объем настоящего изобретения ограничен только прилагаемой формулой изобретения.

[0122] Для реализации вышеописанных вариантов осуществления настоящее изобретения также предлагает устройство связи, которое может быть сетевым устройством, терминалом, интегральной схемой, системой на кристалле интегральной схемы, или процессором или т.п., который поддерживает сетевое устройство для реализации вышеописанного способа, или также может быть интегральной схемой, системой на кристалле интегральной схемы, или процессором или т.п., который поддерживает терминал для реализации вышеописанных способов. Устройство можно использовать для реализации способа, описанного в любом из вышеприведенных вариантов осуществления способа, как описано в приведенных выше вариантах осуществления.

[0123] Устройство связи может содержать один или несколько процессоров. Процессор может быть процессором общего назначения или специализированным процессором и т.п. Например, он может быть процессором основной полосы частот или центральным процессором. Процессор основной полосы частот может использоваться для обработки протоколов связи и данных связи. Центральный процессор может использоваться для управления устройством связи (таким как базовая станция, интегральная схема основной полосы частот, терминал, интегральные схема терминала, распределенный блок (Distributed Unit, DU), центральный блок (Central Unit, CU) и т.п.), для выполнения компьютерных программ и обработки их данных.

[0124] В некоторых вариантах осуществления, устройство связи может дополнительно содержать один или несколько блоков памяти с хранящимися в них компьютерными программами. Процессор может выполнять компьютерные программы так, чтобы устройство связи выполняло способы, описанные в приведенных выше вариантах осуществления способа. В некоторых вариантах осуществления, память может дополнительно хранить данные. Устройство связи и память могут быть расположены по отдельности или интегрированы вместе.

[0125] В некоторых вариантах осуществления, устройство связи может дополнительно включать в себя приемопередатчик и антенну. Приемопередатчик может называться приемопередающим блоком, приемопередатчиком, приемопередающей схемой и т.п., и использоваться для реализации функции приемопередатчика. Приемопередатчик может содержать приемник и передатчик. Приемник может называться приемным устройством или приемной схемой и т.п., и использоваться для реализации функции приема. Передатчик может называться передающим устройством или схемой передачи и т.п., и использоваться для реализации функции передачи.

[0126] В некоторых вариантах осуществления, устройство связи может дополнительно содержать одну или несколько интерфейсных схем. Интерфейсная схема используется для приема кодовых команд и передачи их в процессор. Процессор выполняет кодовые команды, чтобы позволить устройству связи выполнять способ, описанный в любом из приведенных выше вариантах осуществления способа.

[0127] В варианте осуществления изобретения процессор может содержать приемопередатчик для реализации функций приема и передачи. Например, приемопередатчик может быть схемой приемопередатчика, интерфейсом или интерфейсной схемой. Схема приемопередатчика, интерфейс, или интерфейсная схема для выполнения функций приема и передачи могут быть отдельными или интегрированными. Схема приемопередатчика, интерфейс или интерфейсная схема могут использоваться для считывания и записи кодов/данных. Или схема приемопередатчика, интерфейс или интерфейсная схема могут использоваться для передачи или доставки сигналов.

[0128] В одной реализации процессор может хранить компьютерные программы, которые исполняется в процессоре так, что дают возможность устройству связи выполнять любой из способов, описанных в приведенных выше вариантах осуществления изобретения. Компьютерная программа может быть встроена в процессор, и в этом случае процессор может быть реализован аппаратными средствами.

[0129] В одной реализации устройство связи может содержать схему, которая может реализовывать функции передачи, приема или связи в описанных выше вариантах осуществления способа. Процессор и приемопередатчик, описанные в настоящем изобретении, могут быть реализованы на интегральных схемах (Integrated Circuit, IC), аналоговых IC, радиочастотных IC (Radio Frequency Integrated Circuit, RFIC), цифро-аналоговых IC, специализированных интегральных схемах (Application Specific Integrated Circuit, ASIC), печатных платах (Printed Circuit Board, PCB), электронном оборудовании и т.п.Процессор и приемопередатчик также могут быть изготовлены с использованием различных технологий изготовления IC, таких как комплементарная структура металл-оксид-полупроводник (Complementary Metal Oxide Semiconductor, CMOS), металл-оксид-полупроводник N-типа (N-Metal-Oxide-Semiconductor, NMOS), металл-оксид-полупроводник с положительным каналом (Positive Channel Metal Oxide Semiconductor, PMOS), биполярный транзистор (Bipolar Junction Transistor, BJT), биполярный и комплементарный металл-оксид-полупроводник (Bipolar CMOS, BiCMOS), кремний-германий (Silicon Germanium, SiGe), арсенид галлия (Gallium Arsenide, GaAs) и т.д.

[0130] Устройство связи в приведенных выше вариантах осуществления изобретения может быть сетевым устройством или терминалом, но объем устройства связи, описанного в настоящем раскрытии сущности изобретения, не ограничивается этим. Устройство связи может быть автономным устройством или частью более крупного устройства. Например, устройство связи может быть:

[0131] (1) отдельной IC или кристаллом IC, или системой, или подсистемой на кристалле IC;

[0132] (2) набором из одной или нескольких IC; опционально, набор также может содержать компонент хранения для хранения данных и компьютерных программ;

[0133] (3) ASIC, такой как модем;

[0134] (4) модулем, который может быть встроен в другие устройства;

[0135] (5) приемником, терминалом, интеллектуальным терминалом, сотовым телефоном, беспроводным устройством, карманным компьютером, мобильным устройством, устройством, установленным в транспортном средстве, сетевым устройством, облачным устройством, устройством искусственного интеллекта и т.п.;

[0136] (6) другими устройствами и т.д.

[0137] В случае, когда устройство связи может представлять собой кристалл IC или однокристальную систему, кристалл IC может содержать процессор и интерфейс. Могут быть расположены один или несколько процессоров, а также может быть расположено множество интерфейсов.

[0138] В некоторых вариантах осуществления, кристалл IC дополнительно включает в себя память, и память используется для хранения необходимых компьютерных программ и данных.

[0139] Специалисты в данной области техники также могут понять, что различные иллюстративные логические блоки и этапы, перечисленные в вариантах осуществления настоящего изобретения, могут быть реализованы посредством электронного аппаратного обеспечения, компьютерного программного обеспечения или их комбинации. Реализация определенной функции посредством аппаратного или программного обеспечения зависит от конкретного применения и требований к конструкции всей системы. Специалисты в данной области техники могут использовать различные способы для реализации функций для каждого конкретного применения, но такую реализацию не следует понимать как выходящую за пределы объема защиты вариантов осуществления настоящего изобретения.

[0140] Согласно изобретению, предлагается также компьютерный программный продукт, который при выполнении компьютером реализует способ согласно любому из вариантов осуществления, показанных на фиг. 2-4.

[0141] Согласно изобретению, предлагается также компьютерный программный продукт, который при выполнении компьютером реализует способ, описанный выше в варианте осуществления, показанном на фиг. 5.

[0142] Все или часть вышеописанных вариантов осуществления изобретения могут быть реализованы с помощью программного обеспечения, аппаратных средств, встроенного программного обеспечения или любой их комбинации. Когда они реализуются с помощью программного обеспечения, они могут быть реализованы полностью или частично в виде компьютерного программного продукта. Компьютерный программный продукт содержит одну или несколько компьютерных программ. Когда компьютерные программы загружаются и выполняются на компьютере, процессы или функции согласно вариантам осуществления изобретения могут генерироваться полностью или частично. Компьютер может быть компьютером общего назначения, компьютером специального назначения, компьютерной сетью или другим программируемым устройством. Компьютерная программа может храниться на машиночитаемом носителе данных или переноситься с одного машиночитаемого носителя данных на другой машиночитаемый носитель данных. Например, компьютерная программа может переноситься с веб-сайта, компьютера, сервера, или центра обработки данных по проводным (например, коаксиальному кабелю, оптическому волокну, цифровой абонентской линии (Digital Subscriber Line, DSL)) или беспроводным (например, по инфракрасным, беспроводным, микроволновым) средствам на другой веб-сайт, другой компьютер, другой сервер или другой центр обработки данных. Машиночитаемый носитель данных может быть любым доступным носителем, к которому может быть осуществлен доступ с помощью компьютера, или устройством хранения данных, таким как сервер, центр обработки данных и т.п., который объединяет один или более доступных носителей. Доступным носителем может быть магнитный носитель (например, дискета, жесткий диск, магнитная лента), оптический носитель (например, цифровой видеодиск с высокой плотностью записи (Digital Video Disc, DVD)), полупроводниковый носитель (например, твердотельный диск (Solid State Disk, SSD)) и т.д.

[0143] Обычные специалисты в данной области техники могут понять, что первый, второй и другие числительные, используемые в настоящем изобретении, предназначены только для удобства описания и различения и не используются для ограничения объема вариантов осуществления изобретения, а также указывают последовательность.

[0144] По меньшей мере один в настоящем изобретении может также быть описан как один или несколько, а множество может составлять два, три, четыре или более, что не ограничивается в настоящем описании. В вариантах осуществления настоящего изобретения для технического признака различают технические признаки, описанные как "первый", "второй", "третий", "А", "В", "С" и "D", и среди технических признаков, описанных как "первый", "второй", "третий", "А", "В", "С" и "D", нет последовательного порядка или порядка величины.

[0145] Соответствия, показанные в таблицах в настоящем описании, могут быть сконфигурированы или могут быть заданы заранее. Значения информации в соответствующих таблицах являются просто примерами и могут быть сконфигурированы с другими значениями, которые не ограничиваются настоящим изобретением. При конфигурировании соответствия между информацией и соответствующими параметрами не обязательно должны быть сконфигурированы все соответствия, показанные в соответствующих таблицах. Например, соответствия, проиллюстрированные в определенных строках таблиц в этом описании, также могут быть не сконфигурированы. В качестве другого примера, приведенные выше таблицы могут быть соответствующим образом скорректированы, например, путем разделения, слияния и т.п. Наименования параметров, показанные в заголовках приведенных выше таблиц, могут быть другими наименованиями, понятными устройству связи, а значения или представления их параметров также могут быть другими значениями или представлениями, понятными устройству связи. Вышеприведенные таблицы также могут быть реализованы с использованием других структур данных, таких как массивы, очереди, контейнеры, стеки, линейные таблицы, указатели, связанные списки, деревья, графы, структуры, классы, неупорядоченные массивы данных или хеш-таблицы.

[0146] Термин "заранее заданный" в контексте настоящего описания можно понимать как определенный, заранее определенный, сохраненный, предварительно сохраненный, предварительно согласованный, предварительно сконфигурированный, исправленный или заранее подготовленный.

[0147] Обычные специалисты в данной области техники могут понять, что блоки и алгоритмические этапы различных примеров, описанных в сочетании с раскрытыми здесь вариантами реализации, могут быть реализованы с помощью электронного аппаратного обеспечения или комбинации компьютерного программного обеспечения и электронного аппаратного обеспечения. Выполняются ли эти функции аппаратным или программным обеспечением, зависит от конкретного применения и конструктивных ограничений технического решения. Специалисты в данной области техники могут использовать разные способы для реализации описанных функций для каждого конкретного применения, но такие реализации не следует рассматривать как выходящие за рамки объема настоящего изобретения.

[0148] Специалистам в данной области техники понятно, что с целью удобного и краткого описания, конкретные рабочие процессы описанных выше систем, устройств и блоков могут быть отнесены к соответствующим процессам в вышеизложенных вариантах осуществления способов, и их описание не повторяется.

[0149] Приведенное выше описание представляет лишь конкретный вариант осуществления настоящего изобретения, но объем настоящего изобретения не ограничивается этим. Любые изменения или замены, которые может легко предложить любой специалист в данной области техники в рамках технологии, раскрытой в настоящем описании, должны охватываться объемом настоящего изобретения. Таким образом, объем настоящего изобретения определяется формулой изобретения.

Изобретение относится к области беспроводной связи. Техническим результатом является обеспечение возможности определения комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала, чтобы приспосабливаться к требованиям услуг. Способ включает: определение комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала, в соответствии с целевым принципом классификации; и передачу информации сообщения о возможностях терминала в сетевое устройство, при этом информация сообщения о возможностях терминала представляет комбинацию конфигураций переключения антенн, поддерживаемую возможностями терминала, при этом целевой принцип классификации дополнительно включает в себя принцип классификации по количеству антенн или принцип классификации по количеству антенных портов, при этом определение в соответствии с целевым принципом классификации комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала, включает: определение в соответствии с целевым принципом классификации, что возможности терминала поддерживают комбинацию конфигураций переключения антенн, содержащую по меньшей мере 6 или 8 приемных антенн. 6 н. и 4 з.п. ф-лы, 9 ил., 1 табл.

1. Способ сообщения о возможностях переключения антенн терминала, выполняемый терминалом и включающий:

определение комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала, в соответствии с целевым принципом классификации; и

передачу информации сообщения о возможностях терминала в сетевое устройство, при этом информация сообщения о возможностях терминала представляет комбинацию конфигураций переключения антенн, поддерживаемую возможностями терминала,

при этом целевой принцип классификации дополнительно включает в себя принцип классификации по количеству антенн или принцип классификации по количеству антенных портов,

при этом определение в соответствии с целевым принципом классификации комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала, включает:

определение в соответствии с целевым принципом классификации, что возможности терминала поддерживают комбинацию конфигураций переключения антенн, содержащую по меньшей мере 6 или 8 приемных антенн,

отличающийся тем, что,

если количество антенн классифицируется как 6, только поддерживаемая возможностями терминала комбинация конфигураций переключения антенн содержит по меньшей мере один или более из следующих вариантов:

A) один канал передачи и шесть приемных каналов;

B) два канала передачи и шесть приемных каналов;

C) четыре канала передачи и шесть приемных каналов,

если количество антенн классифицируется как 8, только поддерживаемая возможностями терминала комбинация конфигураций переключения антенн содержит по меньшей мере один или более из следующих вариантов:

A) один канал передачи и восемь приемных каналов;

B) два канала передачи и восемь приемных каналов;

C) четыре канала передачи и восемь приемных каналов,

при этом канал соответствует антенне или антенному порту.

2. Способ по п. 1, в котором, если количество антенн классифицируется как 6, только поддерживаемая возможностями терминала комбинация конфигураций переключения антенн дополнительно содержит по меньшей мере один или более из следующих вариантов:

D) один канал передачи и шесть приемных каналов, два канала передачи и шесть приемных каналов;

E) один канал передачи и шесть приемных каналов, два канала передачи и шесть приемных каналов, четыре канала передачи и шесть приемных каналов.

3. Способ по п. 1, в котором, если количество антенн классифицируется как 8, только поддерживаемая возможностями терминала комбинация конфигураций переключения антенн дополнительно содержит по меньшей мере один или более из следующих вариантов:

D) один канал передачи и восемь приемных каналов, два канала передачи и восемь приемных каналов;

E) один канал передачи и восемь приемных каналов; два канала передачи и восемь приемных каналов, четыре канала передачи и восемь приемных каналов;

F) один канал передачи и шесть приемных каналов, один канал передачи и восемь приемных каналов, два канала передачи и восемь приемных каналов, четыре канала передачи и восемь приемных каналов;

G) один канал передачи и шесть приемных каналов, два канала передачи и шесть приемных каналов, два канала передачи и восемь приемных каналов, четыре канала передачи и восемь приемных каналов;

H) один канал передачи и шесть приемных каналов, два канала передачи и шесть приемных каналов, один канал передачи и восемь приемных каналов, два канала передачи и восемь приемных каналов, четыре канала передачи и восемь приемных каналов.

4. Способ по п. 1, в котором, если количество антенн классифицируется как 6, поддерживаемая возможностями терминала комбинация конфигураций переключения антенн дополнительно содержит по меньшей мере один или более из следующих вариантов A)-E):

A) один канал передачи и один приемный канал, один канал передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов;

B) один канал передачи и один приемный канал, один канал передачи и два приемных канала, два канала передачи и два приемных канала, два канала передачи и четыре приемных канала, два канала передачи и шесть приемных каналов;

C) один канал передачи и один приемный канал, один канал передачи и два приемных канала, два канала передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов, два канала передачи и четыре приемных канала, два канала передачи и шесть приемных каналов;

D) один канал передачи и один приемный канал, два канала передачи и два приемных канала, четыре канала передачи и четыре приемных канала, четыре канала передачи и шесть приемных каналов;

E) один канал передачи и один приемный канал, один канал передачи и два приемных канала, два канала передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов, два канала передачи и четыре приемных канала, два канала передачи и шесть приемных каналов, четыре канала передачи и шесть приемных каналов.

5. Способ по п. 1, в котором, если количество антенн классифицируется как 8, поддерживаемая возможностями терминала комбинация конфигураций переключения антенн дополнительно содержит по меньшей мере один или более из следующих вариантов A)-E):

A) один канал передачи и один приемный канал, один канал передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и восемь приемных каналов;

B) один канал передачи и один приемный канал, один канал передачи и два приемных канала, четыре канала передачи и два приемных канала, четыре канала передачи и четыре приемных канала, четыре канала передачи и восемь приемных каналов;

C) один канал передачи и один приемный канал, один канал передачи и два приемных канала, четыре канала передачи и два приемных канала, четыре канала передачи и четыре приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов, четыре канала передачи и шесть приемных каналов, четыре канала передачи и восемь приемных каналов;

D) один канал передачи и один приемный канал, четыре канала передачи и два приемных канала, четыре канала передачи и четыре приемных канала, четыре канала передачи и восемь приемных каналов;

E) один канал передачи и один приемный канал, один канал передачи и два приемных канала, четыре канала передачи и два приемных канала, один канал передачи и четыре приемных канала, один канал передачи и шесть приемных каналов, один канал передачи и восемь приемных каналов, четыре канала передачи и четыре приемных канала, четыре канала передачи и шесть приемных каналов, четыре канала передачи и восемь приемных каналов, четыре канала передачи и шесть приемных каналов, четыре канала передачи и восемь приемных каналов.

6. Способ сообщения о возможностях переключения антенн терминала, выполняемый сетевым устройством и включающий:

прием информации сообщения о возможностях терминала, передаваемой терминалом, при этом информации сообщения о возможностях терминала представляет комбинацию конфигураций переключения антенн, поддерживаемую возможностями терминала,

при этом целевой принцип классификации дополнительно включает в себя принцип классификации по количеству антенн или принцип классификации по количеству антенных портов,

при этом определение в соответствии с целевым принципом классификации комбинации конфигураций переключения антенн, поддерживаемой возможностями терминала, включает:

определение в соответствии с целевым принципом классификации, что возможности терминала поддерживают комбинацию конфигураций переключения антенн, содержащую по меньшей мере 6 или 8 приемных антенн,

отличающийся тем, что,

если количество антенн классифицируется как 6, только поддерживаемая возможностями терминала комбинация конфигураций переключения антенн содержит по меньшей мере один или более из следующих вариантов:

A) один канал передачи и шесть приемных каналов;

B) два канала передачи и шесть приемных каналов;

C) четыре канала передачи и шесть приемных каналов,

если количество антенн классифицируется как 8, и только поддерживаемая возможностями терминала комбинация конфигураций переключения антенн содержит по меньшей мере один или более из следующих вариантов:

A) один канал передачи и восемь приемных каналов;

B) два канала передачи и восемь приемных каналов;

C) четыре канала передачи и восемь приемных каналов,

при этом канал соответствует антенне или антенному порту.

7. Терминал связи, содержащий

процессор и

память, хранящую компьютерные программы, исполняемые процессором,

при этом процессор сконфигурирован для исполнения компьютерных программ, хранящихся в памяти, для выполнения способа по любому из пп. 1-5.

8. Сетевое устройство, содержащее

процессор и память, хранящую компьютерные программы, исполняемые процессором,

при этом процессор сконфигурирован для исполнения компьютерных программ, хранящихся в памяти, для выполнения способа по п. 6.

9. Машиночитаемый носитель данных, хранящий команды, которые при исполнении процессором заставляют процессор выполнять способ по любому из пп. 1-5.

10. Машиночитаемый носитель данных, хранящий команды, которые при исполнении процессором заставляют процессор выполнять способ по п. 6.
