Устройство для контроля техники метания ручных гранат Российский патент 2025 года по МПК A63B23/00

Изобретение относится к измерительной технике, в частности к регистрирующей аппаратуре, определяющей оптимальный угол изгиба руки в локтевом суставе при метании ручных гранат военнослужащими и выработки оптимальных средств и методов совершенствования его физической и технической подготовленности для обеспечения максимальной дальности метания с минимизацией травматизма.

В настоящее время известно устройство для тренировки метания гранаты, содержащее сиденье, на котором сидя, упираясь ногами в упор для ног, размещается военнослужащий прикрепившись к сиденью в области бедер ремнем, причем на военнослужащем одет жилет, к которому сзади, в области плечевого пояса крепиться в горизонтальном положении дуга, к каждому из концов которой, закрепляются по одному тросу к другим концам которого крепятся грузы, размещаемые на направляющих, при этом тросы проходят через маховики на креплениях, размещаемые на металлическом каркасе и имеющие возможность перемещения по нему вверх и вниз, закрепляемые на металлическом каркасе фиксаторами, также к металлическому каркасу крепятся два маховика на креплениях, через которые проходят два троса, одни концы которого крепятся к грузам, а другие к хомутам за которые военнослужащий держится руками, тянув их вперед с одновременным подъемом и скручиванием туловища (см. Описание «Устройство для тренировки метания гранаты» к патенту РФ №2754742, опубл. 07.09.2021 г., Бюл. №25. Авторы: Пихоцкий М.В., Фураев А.Н., патентообладатель Пихоцкий М.В. Открытое издание). Описанное устройство позволяет обеспечить комплексную тренировку мышечно-связочного аппарата военнослужащего, повысить его силовую выносливость, совершенствует технику метания гранаты. Однако данное устройство не позволяет контролировать правильность выполнения технических действий, что может снижать результаты метания и повышать риск травмирования руки, которой производятся метания гранаты.

Кроме того, известно устройство в виде тренировочной перчатки для метания гранаты, представляющее собой фиксатор запястья, карман для размещения груза по форме и весу как у боевой гранаты, расположенный в области ладони, в кармане также размещаются датчик углового ускорения, гироскопический датчик и датчик фиксации захвата гранаты пальцами, причем датчик фиксации захвата гранаты пальцами имеет возможность взаимодействовать при соприкосновении с контактами, размещаемыми на фалангах пальцев перчатки при сжатом положении пальцев, кроме того все контакты и датчики соединены посредством электропроводов с блоком обработки сигналов и монитором, (см. Описание «Тренировочная перчатка для метания гранаты» к патенту РФ №2762379, опубл. 20.12.2021 г., Бюл. №35. Автор и патентообладатель: Пихоцкий М.В. Открытое издание). Данное техническое решение в предлагаемом техническом решении выбрано в качестве прототипа.

Данное устройство позволяет обеспечить сопряженное развитие физических качеств и совершенствование техники выполняемых действий по метанию гранаты на дальность, контролировать и оценивать динамику тренировочного процесса в целом. Однако конструкция устройства не позволяет автоматизировать контроль оптимального угла сгибания руки в локтевом суставе, которой непосредственно производится бросок гранаты, что может отрицательно сказаться на результатах метания (дальности метания) и повысить риск травмирования руки, так как метания ручных гранат достаточно часто приводят к травмам рук из-за неправильной техники метания.

Задача настоящего изобретения заключается в обеспечении автоматического контроля выполняемых технических действий по метанию ручных гранат, в частности контроля угла изгиба руки в локтевом суставе.

Техническим решением предложенного изобретения является использование в составе устройства герметичной манжеты, снабженной клапаном для закачки воздуха и герметичным резьбовым соединением в которое вкручивается датчик давления, электропровода, блока обработки сигналов монитора и звукового сигнализатора.

Техническим результатом предложенного изобретения является автоматизация контроля техники метания ручных гранат военнослужащих, развитие у них необходимых физических качеств, координационной подготовленности, снижение риска травматизма.

При этом сущность устройства для контроля техники метания ручных гранат состоит в том, что во время тренировочного процесса на руку военнослужащего, которой производятся метания ручных гранат, надевается герметичная манжета, снабженная датчиком давления. При метании ручных гранат, военнослужащий сгибает руку в локтевом суставе, при этом манжета сжимается, ее внутренний объем уменьшается, повышая внутри давление воздуха на определенную величину, которую фиксирует встроенный в ней датчик давления, посылая об этом сигнал на блок обработки сигналов, что в результате отображается на мониторе в виде числовых значений. Звуковой сигнализатор оповещает военнослужащего звуковым сигналом о правильности выполняемых технических действий.

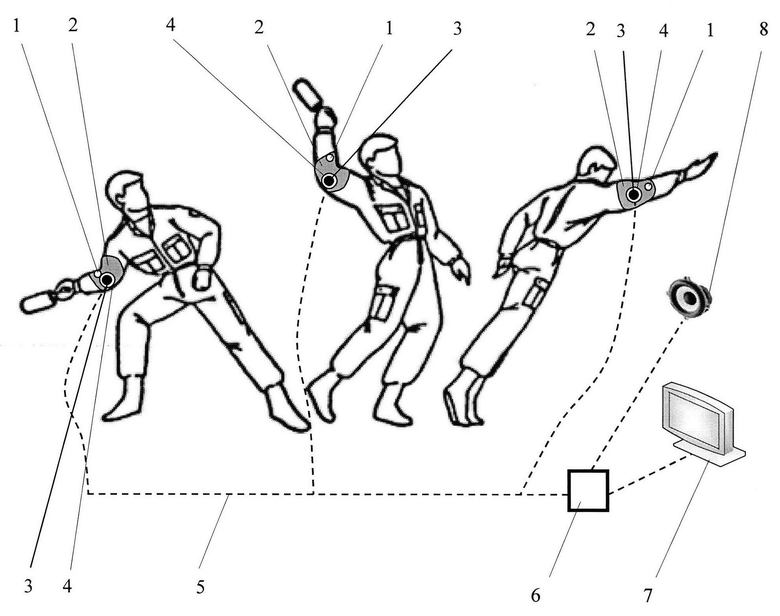

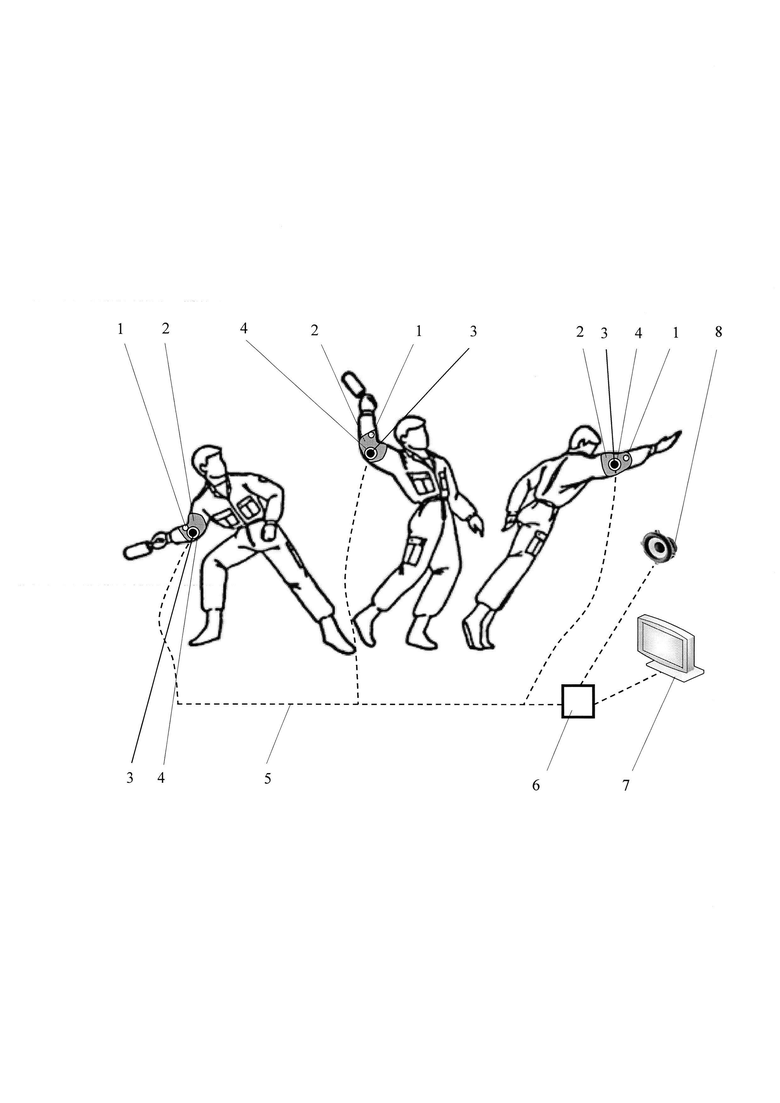

Изобретение поясняется чертежом, на котором представлена схема устройства для контроля техники метания ручных гранат, где: 1 - клапан для закачки воздуха; 2 - герметичная манжета; 3 - датчик давления; 4 - герметичное резьбовое соединение; 5 - электропровод; 6 - блок обработки сигналов; 7 - монитор, 8 - звуковой сигнализатор.

Во время метания ручных гранат на руку военнослужащего, которой он держит гранату, в области локтевого сустава надевается герметичная манжета.

Герметичная манжета имеет клапан для закачки воздуха, через который в нее принудительно закачивается воздух, при этом она плотно облегает руку, надежно на ней располагаясь и исключая спадание с руки.

Кроме клапана для закачки воздуха, во внутреннюю часть герметичной манжеты через отдельное герметичное резьбовое соединение вкручивается датчик давления, чувствительная часть которого располагается внутри герметичной манжеты и измеряет давление воздуха внутри манжеты в тот период времени, когда рука военнослужащего при метании сгибается на определенный угол, при этом внутренний объем манжеты уменьшается, а давление внутри нее повышается. Снаружи к датчику давления подсоединяется электропровод, соединенный с блоком обработки сигналов, монитором и звуковым сигнализатором.

Определяемая величина давления соответствует определенному (физиологически правильно выставленному) углу изгиба руки в локтевом суставе. Таким образом, что при сгибании руки выше определенного угла, что является не правильным с точки зрения техники метания, так как происходит не бросок, а толчок гранаты, снижается дальность полета гранаты, и повышается вероятность травмирования руки, датчик фиксирует давление и передает об этом сигнал по электропроводу на блок обработки сигналов. Блок обработки сигналов, принимая сигналы от датчика давления, преобразует их в цифровые значения, проецируя информацию на мониторе.

При определенном (физиологически правильном) угле локтевого сустава руки, звуковой сигнализатор вырабатывает звуковой сигнал, который слышит военнослужащий, что ориентирует его в правильности выполняемых технических действий, позволяя корректировать угол изгиба руки.

Пример работы устройства. Через клапан для закачки воздуха 1 в герметичную манжету 2 закачивается воздух. При сгибании руки с герметичной манжетой 2, последняя изменяется в объеме, при этом давление внутри нее повышается, и датчик давления 3 вкрученный через герметичное резьбовое соединение 4 в герметичную манжету 2 фиксирует это, передавая по электропроводу 5 сигнал на блок обработки сигналов 6, который по электропроводу 5 передает сигнал на монитор 7 проецируя информацию в виде числовых значений. Звуковой сигнализатор 8, также соединенный через электропровод 5 с блоком обработки сигналов 6 и датчиком давления 3, вырабатывает звуковой сигнал, по которому ориентируется военнослужащий, корректируя выполняемые технические действия.

Таким образом, предлагаемое техническое решение позволяет обеспечить контроль выполнения технических действий военнослужащего при метании ручных гранат, в частности определять оптимальный угол изгиба руки в локтевом суставе, которой производится метание ручной гранаты, и при котором будет обеспечиваться максимальная дальность метания.

Литература

1. Описание «Устройство для тренировки метания гранаты» к патенту РФ №2754742, опубл. 07.09.2021 г. Бюл. №25. Авторы: Пихоцкий М.В., Фураев А.Н., патентообладатель Пихоцкий М.В. Открытое издание.

2. Описание «Тренировочная перчатка для метания гранаты» к патенту РФ №2762379, опубл. 20.12.2021 г. Бюл. №35. Автор и патентообладатель: Пихоцкий М.В. Открытое издание.

Изобретение относится к измерительной технике, в частности к регистрирующей аппаратуре, определяющей оптимальный угол изгиба руки в локтевом суставе при метании ручных гранат военнослужащими и выработки оптимальных средств и методов совершенствования его физической и технической подготовленности для обеспечения максимальной дальности метания с минимизацией травматизма. Предлагаемое техническое решение позволяет обеспечить контроль выполнения технических действий военнослужащего при метании ручных гранат, в частности определять оптимальный угол изгиба руки в локтевом суставе, которой производится метание ручной гранаты, и при котором будет обеспечиваться максимальная дальность метания. Техническим результатом предложенного изобретения является автоматизация контроля техники метания ручных гранат военнослужащими, развитие у них необходимых физических качеств, координационной подготовленности, правильной техники, снижение риска травматизма. 1 ил.

Устройство для контроля техники метания ручных гранат, заключающееся в том, что содержит герметичную манжету, выполненную с возможностью надевания на руку поверх локтевого сустава, при этом герметичная манжета имеет клапан для закачки в нее воздуха, а также герметичное резьбовое соединение, в которое герметично чувствительной частью, обращенной внутрь герметичной манжеты, вкручен датчик давления, выполненный с возможностью фиксации величины давления воздуха внутри манжеты в период сгибания руки в локтевом суставе при осуществлении метания гранаты, при этом наружная часть датчика давления подключена к электропроводу, подключенному к блоку обработки сигналов, монитору и звуковому сигнализатору.
