МПК

H04W68/02(2009-01-01)

H04W72/232(2023-01-01)

(21) (22)

Заявка

2024118844, 2021-12-10

(24)

Дата начала отсчета патента

2021-12-10

(22)

дата подачи заявки

2021-12-10

(45)

опубликовано

2025-04-10

(72)

авторы

Фу Тин

(73)

патентообладатели

Бейдзин Сяоми Мобайл Софтвэр Ко., Лтд.

(56)

Документы, цитированные в отчете о поиске

MediaTek Inc., "Summary #1 of Paging Enhancements", 3GPP TSG RAN WG1 #107-e, R1-2112307, e-Meeting, November 11th - 19th, 2021Rapporteur (MediaTek), "Collection of RAN1-related agreements for UE power saving enhancements for NR", 3GPP TSG RAN WG1 #106bis-e, R1-2110695, e-Meeting, October 11th - 19th, 2021CN 113316236 A, 27.08.2021US

СПОСОБ И УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЕРВОГО ПЕЙДЖИНГОВОГО КАДРА, СООТВЕТСТВУЮЩЕГО РАННЕМУ УКАЗАНИЮ НА ПЕЙДЖИНГ (PEI), И СЧИТЫВАЕМЫЙ НОСИТЕЛЬ ДАННЫХ Российский патент 2025 года по МПК H04W68/02 H04W72/232

Описание патента на изобретение RU2838059C2

Область техники

[0001] Настоящее изобретение относится к области техники беспроводной связи и, в частности, к способу и устройству для определения первого пейджингового кадра, соответствующего раннему указанию на пейджинг (paging early indication, PEI), и считываемому носителю данных.

Уровень техники

[0002] В технологии беспроводной связи, например, в технологии мобильной связи 5-го поколения (5th generation, 5G), когда пользовательское оборудование находится в состоянии управления радиоресурсами (radio resource control, RRC) «бездействие» (RRC-IDLE) или в состоянии RRC «неактивно» (RRC-INACTIVE), необходимо периодически отслеживать пейджинговое сообщение. После отслеживания пейджингового сообщения UE может перейти в состояние RRC «подключено» (RRC-CONNECTED) для нормальной связи с сетевым устройством. Пейджинговое сообщение передается по физическому совместно используемому каналу нисходящей линии связи (physical downlink shared channel, PDSCH) и может быть запланировано посредством информации управления нисходящей линии связи (downlink control information, DCI).

[0003] Для пользовательского оборудования (user equipment, UE) соответствующий временной интервал возможного пейджинга (paging occasion, PO) возникает периодически, и радиокадр, в котором находится PO, называется пейджинговым кадром (paging frame, PF). Чтобы позволить UE экономить энергию в состоянии RRC «бездействие», сетевое устройство отправляет на UE раннее указание на пейджинг (paging early indication, PEI). PEI используется следующим образом.

[0004] Во-первых, если UE получает указание PEI, соответствующее UE, и PEI указывает UE на необходимость «пробуждения», UE должно пробудиться до следующего временного интервала возможного пейджинга, чтобы отследить пейджинговое сообщение.

[0005] Во-вторых, если UE получает указание PEI, соответствующее UE, и PEI не указывает UE на необходимость пробуждения, UE не нужно пробуждаться в следующем пейджинговом цикле, то есть UE не нужно отслеживать следующий временной интервал возможного пейджинга.

[0006] В-третьих, если UE не получает указание PEI, соответствующее UE, UE не нужно пробуждаться в следующем пейджинговом цикле, то есть UE не нужно отслеживать следующий временной интервал возможного пейджинга.

[0007] Одно PEI может соответствовать одному или более PO (количество временных PO, соответствующих одному PEI (POnumPerPEI), может быть определено параметром конфигурации высокого уровня). Эти PO могут находиться в одном пейджинговом кадре (paging frame, PF) или охватывать множество PF (например, максимум 2 PF).

[0008] Как определить местоположение первого пейджингового кадра (или так называемого первого PF), соответствующего PEI, является технической проблемой, которую необходимо решить.

Сущность изобретения

[0009] В связи с этим настоящее изобретение предлагает способ, устройство и оборудование для определения первого пейджингового кадра, соответствующего PEI, и считываемый носитель данных.

[0010] В первом аспекте предлагается способ определения первого пейджингового кадра, соответствующего PEI, который выполняется пользовательским оборудованием или сетевым устройством и включает: определение первого пейджингового кадра, соответствующего PEI, в соответствии с одним или более временными интервалами возможного пейджинга (paging occasion, PO), соответствующими раннему указанию на пейджинг (paging early indication, PEI), и количеством временных интервалов возможного пейджинга (PO) в одном пейджинговом кадре. В одном из вариантов осуществления настоящего изобретения, поскольку раннее указание на пейджинг (PEI) может соответствовать одному или более PO; и PEI может соответствовать одному или более пейджинговым кадрам; сетевое устройство и/или пользовательское оборудование может определить первый пейджинговый кадр, соответствующий PEI, в соответствии с одним или более PO, соответствующими PEI, и количеством PO в одном пейджинговом кадре, предоставляя предположение для определения положения PEI, так что положение PEI может быть точно определено, что позволяет UE точно принимать PEI DCI и повышает эффективность связи.

[0011] В возможном способе реализации определение первого пейджингового кадра, соответствующего PEI, в соответствии с одним или более PO, соответствующими раннему указанию на пейджинг (paging early indication, PEI), и количеством PO в одном пейджинговом кадре включает: определение первого пейджингового кадра, соответствующего PEI, в соответствии с количеством одного или более PO, соответствующих раннему указанию на пейджинг (paging early indication, PEI), и количеством PO в одном пейджинговом кадре.

[0012] В возможном способе реализации определение первого пейджингового кадра, соответствующего PEI, в соответствии с количеством одного или более PO, соответствующих раннему указанию на пейджинг (PEI), и количеством PO в одном пейджинговом кадре включает: если количество PO, соответствующих PEI, не больше, чем количество PO в одном пейджинговом кадре, определение пейджингового кадра, в котором находится временной интервал возможного пейджинга (PO), отслеживаемый пользовательским оборудованием, как первого пейджингового кадра, соответствующего PEI.

[0013] В возможном способе реализации определение первого пейджингового кадра, соответствующего PEI, в соответствии с количеством одного или более PO, соответствующих раннему указанию на пейджинг (PEI), и количеством PO в одном пейджинговом кадре включает: если количество PO, соответствующих PEI, больше, чем количество PO в одном пейджинговом кадре, вычисление второго значения в соответствии со следующей формулой, и определение первого пейджингового кадра, соответствующего PEI, в соответствии со вторым значением:

второе значение =;

где обозначает округление вниз, - относительный индекс PO, отслеживаемого пользовательским оборудованием, относительно одного или более PO, соответствующих PEI, N_S - количество PO в одном пейджинговом кадре, - пейджинговый цикл пользовательского оборудования и - количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

[0014] В возможном способе реализации определение первого пейджингового кадра, соответствующего PEI, в соответствии с одним или более PO, соответствующими раннему указанию на пейджинг (PEI), и количеством PO в одном пейджинговом кадре включает: если меньше, чем количество PO в одном пейджинговом кадре, определение первого пейджингового кадра, соответствующего PEI, как: пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый пользовательским оборудованием; при этом обозначает относительный индекс PO, отслеживаемого пользовательским оборудованием, относительно одного или более PO, соответствующих PEI, и обозначает количество временных интервалов возможного пейджинга в одном пейджинговом кадре.

[0015] В возможном способе реализации определение первого пейджингового кадра, соответствующего PEI, в соответствии с одним или более временными интервалами возможного пейджинга (PO), соответствующими раннему указанию на пейджинг (PEI), и количеством PO в пейджинговом кадре включает: если не меньше, чем количество PO в одном пейджинговом кадре, вычисление сетевым устройством второго значения в соответствии со следующей формулой и определение первого пейджингового кадра, соответствующего PEI, в соответствии со вторым значением:

второе значение =;

[0016] В возможном способе реализации определение первого пейджингового кадра, соответствующего PEI, в соответствии с одним или более PO, соответствующими раннему указанию на пейджинг (paging early indication, PEI), и количеством PO в пейджинговом кадре включает: определение разницы между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый пользовательским оборудованием, и вторым значением, как номера системного кадра первого пейджингового кадра, соответствующего PEI. Второе значение =; где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого пользовательским оборудованием, относительно одного или более временных интервалов возможного пейджинга (PO), соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл пользовательского оборудования и - количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

[0017] В возможном способе реализации определение первого пейджингового кадра, соответствующего PEI, в соответствии со вторым значением включает: определение номера системного кадра первого пейджингового кадра, соответствующего PEI, как разности между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый пользовательским оборудованием, и вторым значением.

[0018] В возможном способе реализации определяется по следующим формулам:

где обозначает идентификатор пользователя, POnumPerPEI обозначает количество PO, соответствующих PEI, обозначает округление в меньшую сторону, а mod обозначает операцию по модулю.

[0019] Во втором аспекте предлагается устройство связи. Устройство связи может быть сконфигурировано для выполнения шагов, выполняемых UE в вышеуказанном первом аспекте или в любом из возможных вариантов реализации первого аспекта. UE может реализовать каждую функцию в вышеуказанных способах посредством аппаратной структуры, программного модуля или аппаратной структуры плюс программного модуля.

[0020] Когда устройство связи, показанное во втором аспекте, реализовано посредством программного модуля, устройство связи может включать модуль обработки.

[0021] При выполнении шагов, описанных в первом аспекте, модуль обработки сконфигурирован для определения первого пейджингового кадра, соответствующего PEI, в соответствии с одним или более PO, соответствующими раннему указанию на пейджинг (PEI), и количеством PO в одном пейджинговом кадре.

[0022] В возможном способе реализации модуль обработки дополнительно сконфигурирован для определения первого пейджингового кадра, соответствующего PEI, в соответствии с количеством одного или более PO, соответствующих раннему указанию на пейджинг (PEI), и количеством PO в одном пейджинговом кадре.

[0023] В возможном способе реализации модуль обработки дополнительно сконфигурирован для того, чтобы, если количество PO, соответствующих PEI, не больше, чем количество () PO, включенных в один пейджинговый кадр, определить пейджинговый кадр, в котором находится временной интервал возможного пейджинга (PO), отслеживаемый пользовательским оборудованием, как первый пейджинговый кадр, соответствующий PEI.

[0024] В возможном способе реализации модуль обработки дополнительно сконфигурирован для того, чтобы, если количество PO, соответствующих PEI, больше, чем количество ( ) PO, включенных в один пейджинговый кадр, вычислить второе значение в соответствии со следующей формулой и определить первый пейджинговый кадр, соответствующий PEI, в соответствии со вторым значением:

второе значение =;

где обозначает округление вниз, - относительный индекс PO, отслеживаемого пользовательским оборудованием, относительно одного или более временных интервалов возможного пейджинга, соответствующих PEI, N_S - количество PO в одном пейджинговом кадре, - пейджинговый цикл пользовательского оборудования и - количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

[0025] В возможном способе реализации модуль обработки дополнительно сконфигурирован для того, чтобы, если меньше, чем , определить первый пейджинговый кадр, соответствующий PEI, как: пейджинговый кадр, в котором находится временной интервал возможного пейджинга, отслеживаемый пользовательским оборудованием; при этом обозначает относительный индекс PO, отслеживаемый пользовательским оборудованием, относительно одного или более PO, соответствующих PEI, и обозначает количество временных интервалов возможного пейджинга в одном пейджинговом кадре.

[0026] В возможном способе реализации модуль обработки дополнительно сконфигурирован для того, чтобы, если не меньше, чем , вычислить, сетевым устройством, второе значение согласно следующей формуле, и определить первый пейджинговый кадр, соответствующий PEI, в соответствии со вторым значением:

второе значение =;

[0027] В возможном способе реализации модуль обработки дополнительно сконфигурирован для определения разницы между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый пользовательским оборудованием, и вторым значением, как номера системного кадра первого пейджингового кадра, соответствующего PEI. Второе значение =, где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого пользовательским оборудованием, относительно одного или более временных интервалов возможного пейджинга (PO), соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл пользовательского оборудования и - количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

[0028] В возможном способе реализации определение первого пейджингового кадра, соответствующего PEI, в соответствии со вторым значением включает: определение номера системного кадра первого пейджингового кадра, соответствующего PEI, как разности между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый пользовательским оборудованием, и вторым значением.

[0029] В возможном способе реализации определяется по следующим формулам:

[0030] В третьем аспекте предлагается устройство связи. Устройство связи может быть сконфигурировано для выполнения шагов, выполняемых сетевым устройством в вышеуказанном первом аспекте или в любом из возможных вариантов реализации первого аспекта. Сетевое устройство может реализовать каждую функцию в вышеуказанных способах посредством аппаратной структуры, программного модуля или аппаратной структуры плюс программного модуля.

[0031] Когда устройство связи, показанное в третьем аспекте, реализовано посредством программного модуля, устройство связи может включать модуль обработки.

[0032] При выполнении шагов, описанных в первом аспекте, модуль обработки сконфигурирован для определения первого пейджингового кадра, соответствующего PEI, в соответствии с одним или более PO, соответствующими раннему указанию на пейджинг (PEI), и количеством PO в одном пейджинговом кадре.

[0033] В возможном способе реализации модуль обработки дополнительно сконфигурирован для определения первого пейджингового кадра, соответствующего PEI, в соответствии с количеством одного или более PO, соответствующих раннему указанию на пейджинг (PEI), и количеством PO в одном пейджинговом кадре.

[0034] В возможном способе реализации модуль обработки дополнительно сконфигурирован для того, чтобы, если количество PO, соответствующих PEI, не больше, чем количество () PO, включенных в один пейджинговый кадр, определить пейджинговый кадр, в котором находится временной интервал возможного пейджинга (PO), отслеживаемый пользовательским оборудованием, как первый пейджинговый кадр, соответствующий PEI.

[0035] В возможном способе реализации модуль обработки дополнительно сконфигурирован для того, чтобы, если количество PO, соответствующих PEI, больше, чем количество () PO, включенных в один пейджинговый кадр, вычислить второе значение в соответствии со следующей формулой и определить первый пейджинговый кадр, соответствующий PEI, в соответствии со вторым значением:

второе значение =;

[0036] В возможном способе реализации модуль обработки дополнительно сконфигурирован для того, чтобы, если меньше, чем , определить первый пейджинговый кадр, соответствующий PEI, как: пейджинговый кадр, в котором находится временной интервал возможного пейджинга, отслеживаемый пользовательским оборудованием; при этом обозначает относительный индекс PO, отслеживаемый пользовательским оборудованием, относительно одного или более PO, соответствующих PEI, и обозначает количество временных интервалов возможного пейджинга в одном пейджинговом кадре.

[0037] В возможном способе реализации модуль обработки дополнительно сконфигурирован для того, чтобы, если не меньше, чем , вычислить, сетевым устройством, второе значение согласно следующей формуле, и определить первый пейджинговый кадр, соответствующий PEI, в соответствии со вторым значением:

второе значение =;

[0038] В возможном способе реализации модуль обработки дополнительно сконфигурирован для определения разницы между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый пользовательским оборудованием, и вторым значением, как номера системного кадра первого пейджингового кадра, соответствующего PEI. Второе значение =, где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого пользовательским оборудованием, относительно одного или более временных интервалов возможного пейджинга (PO), соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл пользовательского оборудования и - количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

[0039] В возможном способе реализации определение первого пейджингового кадра, соответствующего PEI, в соответствии со вторым значением включает: определение номера системного кадра первого пейджингового кадра, соответствующего PEI, как разности между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый пользовательским оборудованием, и вторым значением.

[0040] В возможном способе реализации определяется по следующим формулам:

[0041] В четвертом аспекте предлагается устройство связи, которое включает процессор и память, сконфигурированную для хранения компьютерных программ. Процессор сконфигурирован для выполнения компьютерных программ для реализации первого аспекта или любого из возможных вариантов исполнения первых аспектов.

[0042] В пятом аспекте предлагается считываемый компьютером носитель информации, который хранит в себе инструкции (или компьютерные программы, или программы), которые, при вызове компьютером, заставляют компьютер выполнять описанный выше первый аспект или любой из возможных вариантов реализации первого аспекта.

[0043] Следует понимать, что как вышеприведенное общее описание, так и следующее подробное описание являются только иллюстративными и пояснительными и не должны толковаться как ограничивающие настоящее изобретение.

Краткое описание чертежей

[0044] Прилагаемые чертежи, описанные здесь, используются для обеспечения более глубокого понимания вариантов осуществления настоящего изобретения и являются частью настоящего изобретения. Иллюстративные примеры вариантов осуществления настоящего изобретения и их описания используются для пояснения вариантов осуществления настоящего изобретения и не должны толковаться как ограничивающие варианты осуществления настоящего изобретения.

[0045] Прилагаемые чертежи, которые включены в настоящее описание и являются его частью, иллюстрируют варианты осуществления, соответствующие настоящему изобретению, и вместе с описанием служат для объяснения принципов вариантов осуществления настоящего изобретения.

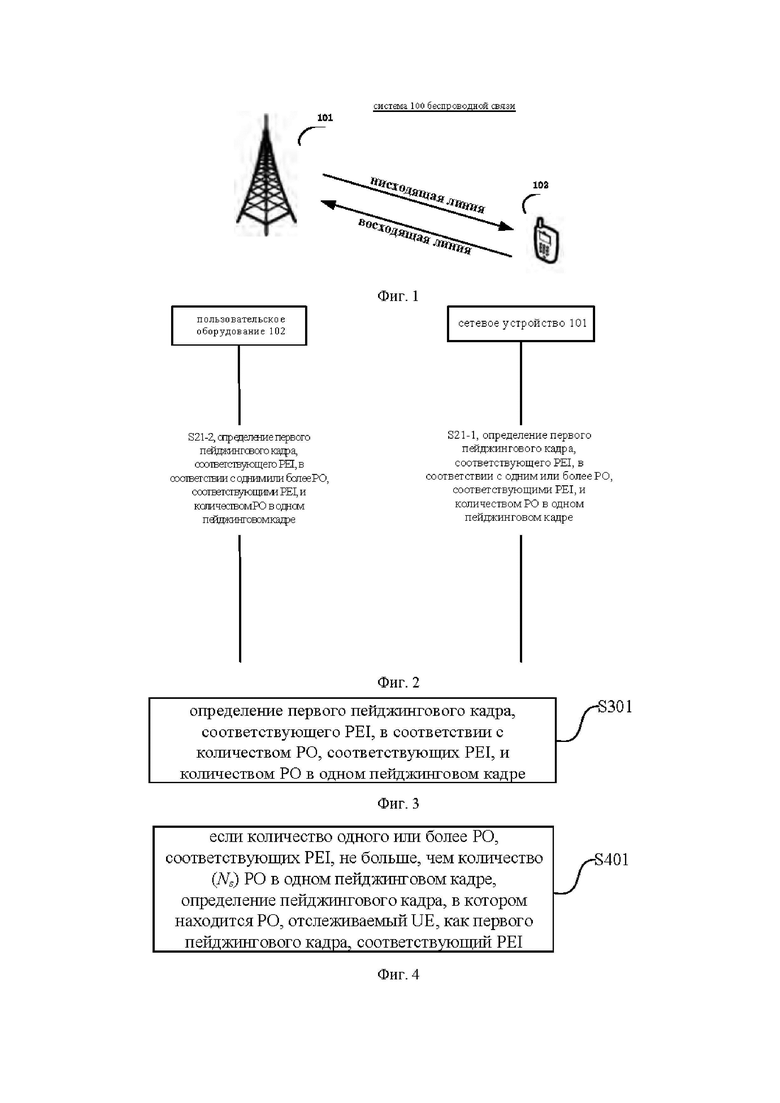

[0046] На фиг. 1 показана схема архитектуры системы беспроводной связи, предлагаемая вариантом осуществления настоящего изобретения;

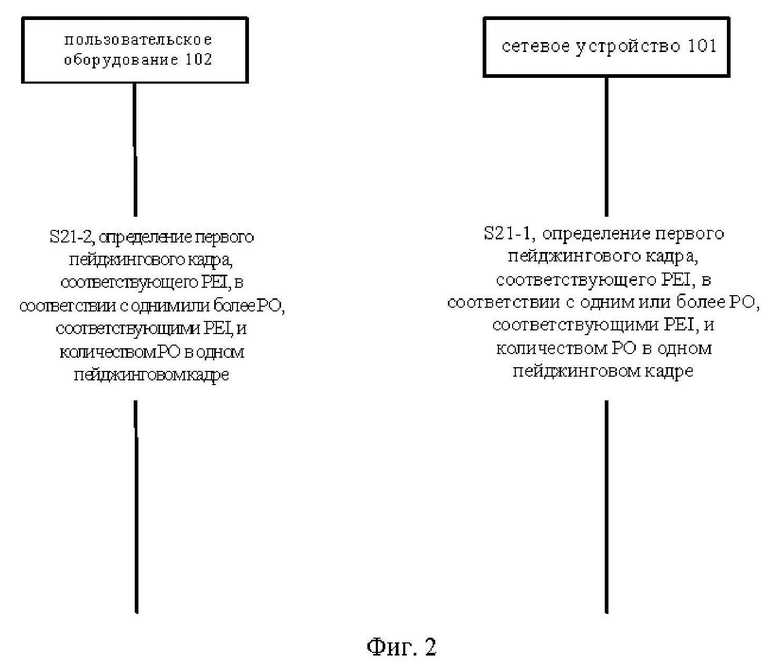

[0047] На фиг. 2 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом осуществления;

[0048] На фиг. 3 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии с другим иллюстративным вариантом осуществления;

[0049] На фиг. 4 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии со следующим иллюстративным вариантом осуществления;

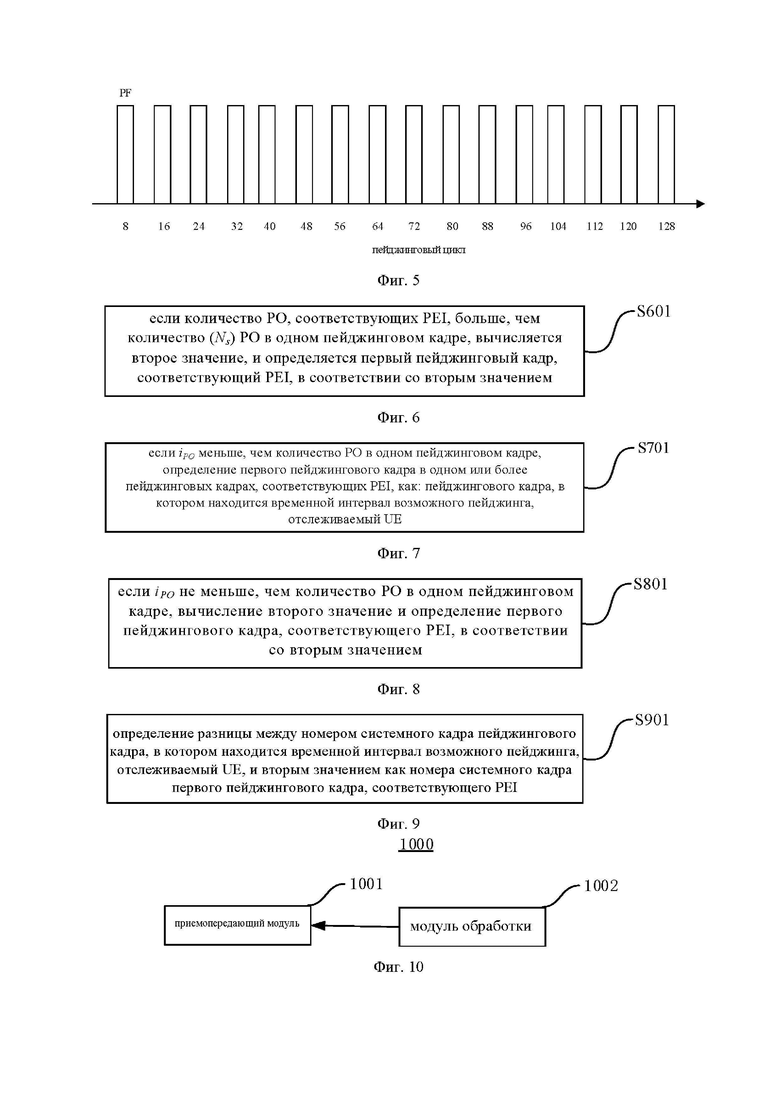

[0050] На фиг. 5 показана схема пейджингового цикла в соответствии с иллюстративным вариантом осуществления;

[0051] На фиг. 6 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии со следующим иллюстративным вариантом осуществления;

[0052] На фиг. 7 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии со следующим иллюстративным вариантом осуществления;

[0053] На фиг. 8 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии со следующим иллюстративным вариантом осуществления;

[0054] На фиг. 9 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии со следующим иллюстративным вариантом осуществления;

[0055] На фиг. 10 показана блок-схема устройства для определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом осуществления;

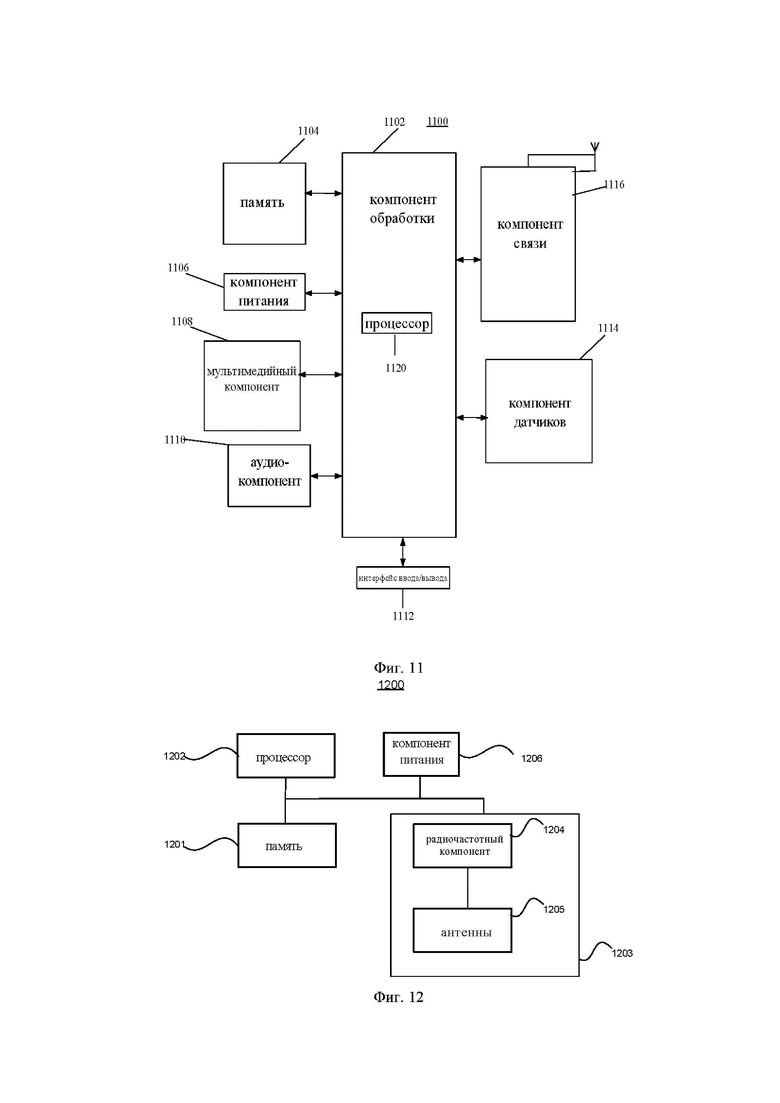

[0056] На фиг. 11 показана блок-схема устройства для определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом осуществления; и

[0057] На фиг. 12 показана блок-схема устройства для определения первого пейджингового кадра, соответствующего PEI, в соответствии с другим иллюстративным вариантом осуществления.

Подробное описание

[0058] Варианты осуществления настоящего изобретения будут далее описаны в соответствии с прилагаемыми чертежами и конкретными реализациями.

[0059] Далее будут подробно рассмотрены иллюстративные варианты осуществления, примеры которых показаны на прилагаемых чертежах. Последующее описание относится к прилагаемым чертежам, на которых одинаковые номера на разных чертежах обозначают одинаковые или похожие элементы, если прямо не указано иное. Реализации, представленные в последующем описании иллюстративных вариантов осуществления, не представляют собой все реализации, соответствующие настоящему изобретению. Напротив, они являются лишь примерами устройств и способов, соответствующих некоторым аспектам, связанным с настоящим изобретением, как указано в прилагаемой формуле изобретения.

[0060] Как показано на фиг. 1, способ определения первого пейджингового кадра, соответствующего раннему указанию на пейджинг (PEI), предусмотренный вариантом осуществления настоящего изобретения, может быть выполнен системой 100 беспроводной связи, которая может включать сетевое устройство 101 и UE 102, но не ограничиваться ими. UE 102 сконфигурировано для поддержки агрегации несущих, и UE 102 может быть подключено к множеству блоков несущих сетевого устройства 101. Множество блоков несущих включает один первичный блок несущих и один или более вторичных блоков несущих.

[0061] Следует понимать, что описанная выше система 100 беспроводной связи может применяться как в низкочастотных сценариях, так и в высокочастотных сценариях. Сценарии применения системы 100 беспроводной связи включают систему долгосрочной эволюции (long term evolution, LTE), LTE систему дуплекса с частотным разделением (frequency division duplex, FDD), LTE систему дуплекса с временным разделением (time division duplex, TDD), систему связи с всемирной совместимостью для микроволнового доступа (worldwide interoperability for micro wave access, WiMAX), систему сети облачного радиодоступа (cloud radio access network, CRAN), будущую систему пятого поколения (5th-generation, 5G), систему связи нового радио (new radio, NR) или будущую развитую наземную сеть мобильной связи общего пользования (public land mobile network, PLMN), но не ограничиваются ими.

[0062] UE 102, показанное выше, может быть UE, терминалом, терминалом доступа, терминальным блоком, терминальной станцией, мобильной станцией (mobile station, MS), удаленной станцией, удаленным терминалом, мобильным терминалом, устройством беспроводной связи, терминальным агентом или UE. UE 102 может быть оснащено функцией беспроводной приемопередачи, которая может осуществлять связь (например, беспроводную связь) с одним или более сетевыми устройствами 101 одной или множества систем связи и принимать сетевые сервисы, предоставляемые сетевыми устройствами 101. Сетевые устройства 101 в данном случае включают в себя иллюстрируемую базовую станцию, но не ограничиваются ею.

[0063] UE 102 может представлять собой сотовый телефон, беспроводной телефон, телефон с протоколом инициации сеанса (session initiation protocol, SIP), станцию беспроводной локальной сети (wireless local loop, WLL), персональный цифровой помощник (personal digital assistant, PDA), карманное устройство с функциями беспроводной связи, вычислительное устройство или другие устройства обработки, подключенные к беспроводным модемам, устройство, установленное на транспортном средстве, носимое устройство, UE в будущей сети 5G или UE в будущей развитой наземной сети мобильной связи общего пользования (public land mobile communication network, PLMN).

[0064] Сетевое устройство 101 может быть устройством сети доступа (или станцией сети доступа). Устройство сети доступа относится к устройству, которое обеспечивает функции доступа к сети, например, базовая станция сети радиодоступа (radio access network, RAN) и так далее. Сетевое устройство может включать устройство базовой станции (base station, BS) или включать устройство базовой станции и устройство управления беспроводными ресурсами для управления устройством базовой станции. Сетевое устройство также может включать ретрансляционную станцию (ретрансляционное устройство), точку доступа и базовую станцию в будущей сети 5G, базовую станцию в будущей развитой PLMN или базовую станцию NR. Сетевым устройством может быть носимое устройство или устройство, установленное на транспортном средстве. Сетевое устройство также может представлять собой коммуникационный чип с коммуникационным модулем.

[0065] Например, сетевое устройство 101 включает базовую станцию следующего поколения (generalized NodeB, gnodeB, gNB) в системе 5G, развитый узел B (evolved node B, eNB) в системе LTE, контроллер радиосети (radio network controller, RNC), узел B (node B, NB) в системе широкополосного множественного доступа с кодовым разделением (wideband code division multiple access, WCDMA), контроллер беспроводной связи в системе CRAN, контроллер базовой станции (base station controller, BSC), базовую приемопередающую станцию (base transceiver station, BTS) в глобальной системе мобильной связи (global system for mobile communication, GSM) или системе множественного доступа с кодовым разделением (code division multiple access, CDMA), домашнюю базовую станцию (например, домашний развитый узел B или домашний узел B (home node B, HNB)), блок основной полосы частот (baseband unit, BBU), точку передачи и приема (transmitting and receiving point, TRP), точку передачи (transmitting point, TP) или мобильный центр коммутации, но не ограничивается ими.

[0066] Временной интервал возможного раннего указания на пейджинг (PEI occasion, PEI-O) имеет смещение позиции временной области на несколько радиокадров относительно первого пейджингового кадра в одном или более PF, соответствующих PEI. Например, если номер системного кадра (system frame number, SFN) первого пейджингового кадра (также называемого первым PF) в одном или более пейджинговых кадрах, соответствующих PEI, равен SFN n, SFN, в котором находится PEI-O, равен SFN n-K, то есть PEI-O имеет смещение на K радиокадров.

[0067] Варианты осуществления настоящего изобретения предлагают способ определения первого пейджингового кадра, соответствующего раннему указанию на пейджинг (paging early indication, PEI). На фиг. 2 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом осуществления. Как показано на фиг. 2, способ включает следующие шаги.

[0068] На шаге S21-1 сетевое устройство определяет первый пейджинговый кадр, соответствующий PEI, в соответствии с одним или более PO, соответствующими PEI, и количеством PO в одном пейджинговом кадре.

[0069] На шаге S21-2 UE определяет первый пейджинговый кадр, соответствующий PEI, в соответствии с одним или более PO, соответствующими PEI, и количеством PO в одном пейджинговом кадре.

[0070] Следует отметить, что порядковый номер для каждого из вышеуказанных шагов приведен только для удобства объяснения и не предназначен для ограничения порядка выполнения; вышеуказанные шаги могут быть выполнены в любом порядке, и варианты осуществления настоящего изобретения не накладывают на это никаких ограничений.

[0071] В возможном способе реализации количество PO в одном пейджинговом кадре относится к количеству PO, включенных в один пейджинговый кадр. Например, если один пейджинговый кадр включает X PO, количество PO в одном пейджинговом кадре равно X.

[0072] В возможном способе реализации шаг S21-1 дополнительно включает: определение сетевым устройством положения PEI в соответствии с определенным первым пейджинговым кадром, соответствующим PEI. Например, положение PEI определяется в соответствии с определенным положением первого пейджингового кадра, соответствующего PEI, и смещением K радиокадров.

[0073] В возможном способе реализации шаг S21-2 дополнительно включает: определение с помощью UE положения PEI в соответствии с определенным первым пейджинговым кадром, соответствующим PEI. Например, положение PEI определяется в соответствии с определенным положением первого пейджингового кадра, соответствующего PEI, и смещением K радиокадров.

[0074] В возможном способе реализации определение первого пейджингового кадра может относиться к определению номера системного кадра (SFN) первого пейджингового кадра.

[0075] В возможном способе реализации терминальное устройство или сетевое устройство могут определить первый пейджинговый кадр, соответствующий PEI, в соответствии с количеством PO, соответствующих PEI, и количеством PO в одном пейджинговом кадре.

[0076] В вариантах осуществления настоящего изобретения и сетевое устройство, и UE определяют первый пейджинговый кадр, соответствующий PEI, в соответствии с одним или более PO, соответствующими PEI, и количеством PO в одном пейджинговом кадре, предоставляя предположение для определения положения PEI, так что положение PEI может быть точно определено, что позволяет UE точно принимать PEI DCI и повышает эффективность связи.

[0077] Варианты осуществления настоящего изобретения обеспечивают способ определения первого пейджингового кадра, соответствующего PEI, который выполняется UE 102 или сетевым устройством 101. На фиг. 3 показана блок-схема метода определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом реализации. Как показано на фиг. 3, метод включает следующий шаг.

[0078] На шаге S301 первый пейджинговый кадр, соответствующий раннему указанию на пейджинг (PEI), определяется в соответствии с одним или более PO, соответствующими раннему указанию на пейджинг (paging early indication, PEI), и количеством PO в одном пейджинговом кадре (paging frame, PF).

[0079] В возможном способе реализации определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра.

[0080] В возможном способе реализации количество PO в одном пейджинговом кадре относится к количеству PO, включенных в один пейджинговый кадр. Например, если один пейджинговый кадр включает X PO, количество PO в одном пейджинговом кадре равно X.

[0081] В возможном способе реализации терминальное устройство и сетевое устройство могут определить первый пейджинговый кадр, соответствующий PEI, в соответствии с количеством PO, соответствующих PEI, и количеством PO в одном пейджинговом кадре.

[0082] В вариантах осуществления настоящего изобретения, поскольку раннее указание на пейджинг (PEI) может соответствовать одному или более PO; и PEI может соответствовать одному или более пейджинговым кадрам; сетевое устройство и/или UE может определить первый пейджинговый кадр, соответствующий PEI, в соответствии с одним или более PO, соответствующими PEI, и количеством PO в одном пейджинговом кадре, предоставляя предположение для определения положения PEI, так что положение PEI может быть точно определено, что позволяет UE точно принимать PEI DCI и повышает эффективность связи.

[0083] Варианты осуществления настоящего изобретения предлагают способ определения первого пейджингового кадра, соответствующего PEI, который выполняется UE 102 или сетевым устройством 101. На фиг. 4 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом реализации. Как показано на фиг. 4, способ включает следующий шаг.

[0084] На шаге S401, если количество PO, соответствующих PEI, не больше, чем количество () PO в одном пейджинговом кадре, пейджинговый кадр, в котором находится временной интервал возможного пейджинга (PO), отслеживаемый UE, определяется как первый пейджинговый кадр, соответствующий PEI.

[0085] В возможном варианте осуществления, например, на фиг. 5, SFN циклически изменяется от 0 до 1024. T = 128, то есть значение пейджингового цикла UE равно 128, или можно понимать, что пейджинговый цикл UE составляет 128 системных радиокадров. Один пейджинговый цикл иллюстративно включает 16 пейджинговых кадров (PF). Один PF может включать PO, где = 2, то есть количество временных интервалов возможного пейджинга в одном пейджинговом кадре равно 2, или можно понимать, что один пейджинговый кадр включает 2 временных интервала возможного пейджинга. POnumPerPEI = 2, то есть количество PO, соответствующих PEI (POnumPerPEI), равно 2. После того как UE получает указание PEI, если PEI дает UE указание пробудиться, UE необходимо отслеживать PO, соответствующие PEI и самому UE. Поскольку POnumPerPEI ≤ истинно, UE может определить первый пейджинговый кадр, соответствующий PEI, как пейджинговый кадр, в котором находится PO, отслеживаемый UE. То есть:

[0086] В соответствующем уровне техники разные пейджинговые кадры в одном пейджинговом цикле соответствуют разным UE.

[0087] В возможном способе реализации, определение первого пейджингового кадра сетевым устройством означает, что сетевое устройство определяет SFN первого пейджингового кадра.

[0088] В вариантах осуществления настоящего изобретения, когда количество одного или более PO, соответствующих раннему указанию на пейджинг (paging early indication, PEI), не больше, чем , сетевое устройство или UE определяет номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, как пейджинговый кадр, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, чтобы точно определить положение PEI, что позволяет UE точно принимать PEI DCI и повышает эффективность связи.

[0089] Варианты осуществления настоящего изобретения предлагают способ определения первого пейджингового кадра, соответствующего PEI, который выполняется UE 102 или сетевым устройством 101. На фиг. 6 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом осуществления. Как показано на фиг. 6, способ включает следующий шаг.

[0090] На шаге S601, если количество PO, соответствующих PEI, больше, чем количество () PO в одном пейджинговом кадре, вычисляется второе значение в соответствии со следующей формулой, и первый пейджинговый кадр, соответствующий PEI, определяется в соответствии со вторым значением:

второе значение =;

[0091] В возможном способе реализации определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра. То есть, шаг S601 может заключаться в том, что: если количество PO, соответствующих PEI, больше, чем количество () PO, включенных в один пейджинговый кадр, разница между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением является SFN первого пейджингового кадра, соответствующего PEI. Второе значение =.

[0092] Следует отметить, что в случае, когда количество PO, соответствующих PEI, не больше, чем количество () PO, включенных в один пейджинговый кадр, SFN первого пейджингового кадра, соответствующего PEI, также может быть вычислен по следующей формуле:

SFN первого пейджингового кадра, соответствующего PEI = SFN пейджингового кадра, соответствующего PO, отслеживаемому UE - .

[0093] То есть, шаг S401 может заключаться в том, что: если количество PO, соответствующих PEI, не больше, чем количество () PO в одном пейджинговом кадре, разница между номером системного кадра (system frame number, SFN) пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением является SFN первого пейджингового кадра, соответствующего PEI. Второе значение =.

[0094] Например, на фиг. 5, в одном из возможных вариантов осуществления, SFN циклически изменяется с периодом 1024. T = 128, значение пейджингового цикла UE равно 128, то есть пейджинговый цикл UE составляет 128 системных радиокадров. В соответствии с формулой определения SFN PF, UE определяет SFN, в которых находится PF, соответствующий самому UE, как 8, 136, 264, 392, 520, 648, 776 и 904. (SFN циклически изменяется с периодом 1024).

[0095] Сетевое устройство конфигурирует один пейджинговый цикл, включающий 16 пейджинговых кадров. = 2, то есть количество PO в одном пейджинговом кадре равно 2, или можно понять, что один пейджинговый кадр включает 2 временных интервала возможного пейджинга. POnumPerPEI = 4, то есть количество PO, соответствующих PEI (POnumPerPEI), равно 4. Поскольку POnumPerPEI = 4, может быть определено, что условие POnumPerPEI > выполняется, и UE вычисляет относительный индекс PO () (начиная с 0) PO, отслеживаемого UE, в одном или более PO, соответствующих PEI, отслеживаемому UE, в соответствии с формулой (1):

(1)

(2)

где обозначает идентификатор пользователя, который может быть получен из 5G_S_TMSI mod 1024, обозначает округление в меньшую сторону, а mod обозначает операцию по модулю.

[0096] Диапазон значений составляет от 0 до POnumPerPEI-1. В этом примере диапазон значений составляет от 0 до 3.

[0097] После получения указания PEI, если PEI дает указание UE пробудиться, UE должно отслеживать PO, соответствующие PEI и самому UE, то есть PO, соответствующее PEI, с номером (+1).

[0098] Предполагая, что относительный индекс PO = 0, а SFN PF, соответствующего PO, равен 8, UE может определить SFN первого пейджингового кадра, соответствующего PEI, как:

8-=8.

[0099] Предполагая, что относительный индекс PO = 1, а SFN PF, соответствующего PO, равен 8, UE может определить SFN первого пейджингового кадра, соответствующего PEI, как:

8-=8.

[0100] Предполагая, что относительный индекс PO = 2, а SFN PF, соответствующего PO, равен 136, UE может определить SFN первого пейджингового кадра, соответствующего PEI, как:

136-=128.

[0101] Предполагая, что относительный индекс PO = 3, а SFN PF, соответствующего PO, равен 136, UE может определить SFN первого пейджингового кадра, соответствующего PEI, как:

136-=128.

[0102] В вариантах осуществления настоящего изобретения, когда количество PO, соответствующих PEI, больше, чем , сетевое устройство или UE вычисляет SFN первого пейджингового кадра в пейджинговых кадрах, соответствующих PEI, в соответствии с относительным индексом PO временного интервала возможного пейджинга (paging occasion, PO), отслеживаемого UE в одном или более временных интервалах возможного пейджинга, соответствующих PEI, чтобы точно определить положение PEI, что позволяет UE точно принимать PEI DCI и повышает эффективность связи.

[0103] Варианты осуществления настоящего изобретения предлагают способ определения положения PEI, который выполняется UE 102 или сетевым устройством 101. На фиг. 7 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом осуществления. Как показано на фиг. 7, способ включает следующий шаг.

[0104] На шаге S701, если меньше, чем количество PO в одном пейджинговом кадре, первый пейджинговый кадр в одном или более пейджинговых кадрах, соответствующих PEI, определяется как: пейджинговый кадр, в котором находится временной интервал возможного пейджинга, отслеживаемый UE.

[0105] обозначает количество временных интервалов возможного пейджинга в одном пейджинговом кадре.

[0106] В возможном способе реализации, определение первого пейджингового кадра сетевым устройством относится к определению SFN первого пейджингового кадра.

[0107] В возможном способе реализации, определение первого пейджингового кадра сетевым устройством относится к тому, что сетевое устройство определяет SFN первого пейджингового кадра.

[0108] В вариантах осуществления настоящего изобретения, когда меньше, чем , сетевое устройство или UE определяет номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, как пейджинговый кадр, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, чтобы точно определить положение PEI, что позволяет UE точно принимать PEI DCI и повышает эффективность связи.

[0109] Варианты осуществления настоящего изобретения предлагают способ определения первого пейджингового кадра, соответствующего PEI, который выполняется UE 102 или сетевым устройством 101. На фиг. 8 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом реализации. Как показано на фиг. 8, способ включает следующий шаг.

[0110] На шаге S801, если не меньше, чем количество PO в одном пейджинговом кадре, вычисляется второе значение по следующей формуле, и первый пейджинговый кадр, соответствующий PEI, определяется в соответствии со вторым значением:

второе значение =;

где обозначает округление вниз, - относительный индекс в PO, отслеживаемом пользовательским оборудованием, относительно временных интервалов возможного пейджинга, соответствующих PEI, N_S - количество PO в одном пейджинговом кадре, - пейджинговый цикл пользовательского оборудования и - количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

[0111] В возможном способе реализации определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра. То есть, шаг S801 может заключаться в том, что: если не меньше, чем , разница между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением является SFN первого пейджингового кадра, соответствующего PEI. Второе значение равно .

[0112] Следует отметить, что в случае, когда меньше, чем , SFN первого пейджингового кадра, соответствующего PEI, также может быть вычислен по следующей формуле:

[0113] То есть, шаг S601 может заключаться в том, что: если меньше, чем , разница между номером системного кадра (SFN) пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением, является SFN первого пейджингового кадра, соответствующего PEI.

[0114] В возможном способе реализации, UE вычисляет относительный индекс

PO () (начиная с 0) PO, отслеживаемого UE, в одном или более PO, соответствующих PEI, отслеживаемому UE, согласно формуле (1):

(1)

(2)

[0115] Диапазон значений составляет от 0 до POnumPerPEI-1.

[0116] В возможном способе реализации определение пейджингового кадра, в котором находится PO, относится к определению SFN пейджингового кадра, в котором находится PO.

[0117] В вариантах осуществления настоящего изобретения сетевое устройство или UE вычисляет номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, в соответствии с относительным индексом PO, отслеживаемого UE в PO, соответствующих PEI, для точного определения положения PEI, что позволяет UE точно принимать PEI DCI и повышает эффективность связи.

[0118] Варианты осуществления настоящего изобретения предлагают способ определения первого пейджингового кадра, соответствующего PEI, который выполняется UE 102 или сетевым устройством 101. На фиг. 9 показана блок-схема способа определения первого пейджингового кадра, соответствующего PEI, в соответствии с иллюстративным вариантом реализации. Как показано на фиг. 9, способ включает следующий шаг.

[0119] На шаге S901 разница между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением определяется как номер системного кадра первого пейджингового кадра, соответствующего PEI.

[0120] Второе значение равно, где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого пользовательским оборудованием, относительно одного или более временных интервалов возможного пейджинга (PO), соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл пользовательского оборудования и - количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

[0121] В возможном способе реализации, UE вычисляет относительный индекс

(1)

(2)

[0122] Диапазон значений составляет от 0 до POnumPerPEI-1.

[0123] В возможном примере, когда количество одного или более временных интервалов возможного пейджинга, соответствующих PEI, не больше, чем , диапазон значений составляет от 0 до POnumPerPEI-1, так что значение равно 0, и, таким образом, второе значение равно 0, и номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, определяется как: пейджинговый кадр, в котором находится временной интервал возможного пейджинга, отслеживаемый UE.

[0124] В возможном способе реализации определение первого пейджингового кадра сетевым устройством относится к определению SFN первого пейджингового кадра.

[0125] В вариантах осуществления настоящего изобретения сетевое устройство или UE вычисляет номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, в соответствии с номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, для точного определения положения PEI, что позволяет UE точно принимать PEI DCI и повышает эффективность связи.

[0126] В вышеуказанных вариантах осуществления, нет необходимости определять связь между количеством PO, соответствующих PEI, и количеством PO, включенных в один пейджинговый кадр; вышеупомянутое решение для вычисления второго значения всегда используется для определения первого пейджингового кадра. Следует понимать, что в сценарии, в котором количество PO, соответствующих PEI, не больше, чем количество PO, включенных в один пейджинговый кадр, полученный результат вычисления будет таким же, как результат, полученный на шаге S901.

[0127] Основываясь на той же концепции, что и вышеуказанные варианты осуществления способа, варианты осуществления настоящего изобретения дополнительно предлагают устройство связи, которое может иметь функции UE 102 в вышеуказанных вариантах осуществления способа и может использоваться для выполнения шагов, предусмотренных вышеуказанными вариантами осуществления способа, которые должны выполняться UE 102. Функции могут быть реализованы аппаратными средствами, или могут быть реализованы программным обеспечением или аппаратными средствами, выполняющими соответствующее программное обеспечение. Аппаратное или программное обеспечение включает один или несколько модулей, соответствующих вышеуказанным функциям.

[0128] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве UE 102, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые UE 102 в вышеописанных вариантах осуществления способа.

[0129] Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для определения первого пейджингового кадра, соответствующего раннему указанию на пейджинг (PEI), в соответствии с одним или более временными интервалами возможного пейджинга (PO), соответствующими раннему указанию на пейджинг (PEI), и количеством PO в одном пейджинговом кадре.

[0130] В возможном способе реализации определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра.

[0131] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве UE 102, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые UE 102 в вышеописанных вариантах осуществления способа. Устройство связи 1000 включает: модуль 1002 обработки, сконфигурированный для определения первого пейджингового кадра, соответствующего раннему указанию на пейджинг (PEI), в соответствии с количеством одного или более временных интервалов возможного пейджинга (PO), соответствующих PEI, и количеством PO в одном пейджинговом кадре.

[0132] В возможном способе реализации определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра.

[0133] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве UE 102, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые UE 102 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для определения пейджингового кадра, в котором находится временной интервал возможного пейджинга (PO), отслеживаемый UE, как первого пейджингового кадра, соответствующего PEI, если количество PO, соответствующих PEI, не больше, чем количество () PO, включенных в один пейджинговый кадр.

[0134] В возможном способе реализации определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра.

[0135] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве UE 102, используемого в вышеописанных вариантах реализации способа, и выполнять шаги, выполняемые UE 102 в вышеописанных вариантах реализации способа. Устройство 1000 связи включает: модуль 1002 обработки, если количество PO, соответствующих PEI, больше, чем количество () PO, включенных в один пейджинговый кадр, вычисляет второе значение в соответствии со следующей формулой и определяет пейджинговый кадр, в котором находится PO, отслеживаемый UE, в соответствии со вторым значением;

второе значение = ;

где обозначает округление вниз, - относительный индекс PO, отслеживаемого пользовательским оборудованием, относительно PO, соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл пользовательского оборудования и - количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

[0136] В возможном способе реализации модуль 1002 обработки дополнительно сконфигурирован для того, чтобы, если количество PO, соответствующих PEI, больше, чем количество () PO, включенных в один пейджинговый кадр, вычислить второе значение согласно следующей формуле и определить номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, как: разность между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением. Второе значение = , где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого UE, относительно одного или более временных интервалов возможного пейджинга, соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл UE и - количество пейджинговых кадров в одном пейджинговом цикле UE.

[0137] В возможном способе реализации модуль 1002 обработки сконфигурирован для того, чтобы, если значение меньше, чем , определить номер системного кадра (SFN) первого пейджингового кадра во множестве пейджинговых кадров, соответствующих PEI, как: SFN пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE.

[0138] обозначает количество временных интервалов возможного пейджинга в одном пейджинговом кадре.

[0139] В возможном способе реализации, определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра.

[0140] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве UE 102, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые UE 102 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для того, чтобы, если значение меньше, чем , определить первый пейджинговый кадр во множестве пейджинговых кадров, соответствующих PEI, как: пейджинговый кадр, в котором находится временной интервал возможного пейджинга, отслеживаемый UE.

[0141] обозначает количество временных интервалов возможного пейджинга в одном пейджинговом кадре.

[0142] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве UE 102, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые UE 102 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для того, чтобы, если значение не меньше, чем , вычислить сетевым устройством второе значение в соответствии со следующей формулой и определить первый пейджинговый кадр, соответствующий PEI, в соответствии со вторым значением:

второе значение = ;

где обозначает округление вниз, - относительный индекс в PO, отслеживаемом пользовательским оборудованием, относительно PO, соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл пользовательского оборудования и - количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

[0143] В возможном способе реализации модуль 1002 обработки дополнительно сконфигурирован для того, чтобы, если значение , не меньше, чем , определить номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, как: разность между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением. Второе значение = , где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого UE, относительно одного или более временных интервалов возможного пейджинга, соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл UE и - количество пейджинговых кадров в одном пейджинговом цикле UE.

[0144] В возможном способе реализации, UE вычисляет относительный индекс

(1)

(2)

[0145] Диапазон значений составляет от 0 до POnumPerPEI-1.

[0146] В возможном способе реализации определение пейджингового кадра, в котором находится PO, относится к определению SFN пейджингового кадра, в котором находится PO.

[0147] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве UE 102, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые UE 102 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для определения первого пейджингового кадра, соответствующего PEI, в соответствии с разницей между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением.

[0148] Второе значение = , где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого UE, относительно одного или более временных интервалов возможного пейджинга, соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл UE и - количество пейджинговых кадров в одном пейджинговом цикле UE.

[0149] В возможном способе реализации номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, определяется как: разница между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением.

[0150] UE вычисляет относительный индекс PO () (начиная с 0) PO, отслеживаемого UE, в одном или более PO, соответствующих PEI, отслеживаемому UE, согласно формуле (1):

(1)

(2)

[0151] Диапазон значений составляет от 0 до POnumPerPEI-1.

[0152] Основываясь на той же концепции, что и вышеуказанные варианты осуществления способа, варианты осуществления настоящего изобретения дополнительно предоставляют устройство связи, которое может иметь функции сетевого устройства 101 в вышеуказанных вариантах осуществления способа и может использоваться для выполнения шагов, предусмотренных вышеуказанными вариантами осуществления способа, которые должны выполняться сетевым устройством 101. Функции могут быть реализованы аппаратными средствами, или могут быть реализованы программным обеспечением или аппаратными средствами, выполняющими соответствующее программное обеспечение. Аппаратное или программное обеспечение включает один или несколько модулей, соответствующих вышеуказанным функциям.

[0153] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве сетевого устройства 101, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые сетевым устройством 101 в вышеописанных вариантах осуществления способа.

[0154] Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для определения первого пейджингового кадра, соответствующего раннему указанию на пейджинг (PEI), в соответствии с одним или более временными интервалами возможного пейджинга (PO), соответствующими раннему указанию на пейджинг (PEI), и количеством PO в одном пейджинговом кадре.

[0155] В возможном способе реализации определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра.

[0156] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве сетевого устройства 101, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые сетевым устройством 101 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для определения первого пейджингового кадра, соответствующего раннему указанию на пейджинг (PEI), в соответствии с количеством одного или более временных интервалов возможного пейджинга (PO), соответствующих PEI, и количеством PO в одном пейджинговом кадре.

[0157] В возможном способе реализации определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра.

[0158] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве сетевого устройства 101, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые сетевым устройством 101 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для определения пейджингового кадра, в котором находится временной интервал возможного пейджинга (PO), отслеживаемый UE, как первого пейджингового кадра, соответствующего PEI, если количество PO, соответствующих PEI, не больше, чем количество () PO, включенных в один пейджинговый кадр.

[0159] В возможном способе реализации определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра.

[0160] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве сетевого устройства 101, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые сетевым устройством 101 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для того, чтобы, если количество PO, соответствующих PEI, больше, чем количество () PO, включенных в один пейджинговый кадр, вычислить второе значение в соответствии со следующей формулой, и определить первый пейджинговый кадр, соответствующий PEI, в соответствии со вторым значением;

второе значение = ;

[0161] В возможном способе реализации модуль 1002 обработки дополнительно сконфигурирован для того, чтобы, если количество PO, соответствующих PEI, больше, чем количество () PO, включенных в один пейджинговый кадр, вычислить второе значение согласно следующей формуле и определить номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, как: разность между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением. Второе значение = , где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого UE, относительно одного или более временных интервалов возможного пейджинга, соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл UE и - количество пейджинговых кадров в одном пейджинговом цикле UE.

[0162] В возможном способе реализации модуль 1002 обработки сконфигурирован для того, чтобы, если значение меньше, чем , определить номер системного кадра (SFN) первого пейджингового кадра во множестве пейджинговых кадров, соответствующих PEI, как: SFN пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE.

[0163] обозначает количество временных интервалов возможного пейджинга в одном пейджинговом кадре.

[0164] В возможном способе реализации, определение первого пейджингового кадра относится к определению SFN первого пейджингового кадра.

[0165] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве сетевого устройства 101, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые сетевым устройством 101 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для того, чтобы, если значение меньше, чем , определить первый пейджинговый кадр во множестве пейджинговых кадров, соответствующих PEI, как: пейджинговый кадр, в котором находится временной интервал возможного пейджинга, отслеживаемый UE.

[0166] обозначает количество временных интервалов возможного пейджинга в одном пейджинговом кадре.

[0167] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве сетевого устройства 101, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые сетевым устройством 101 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для того, чтобы, если значение не меньше, чем , вычислить сетевым устройством второе значение в соответствии со следующей формулой и определить первый пейджинговый кадр, соответствующий PEI, в соответствии со вторым значением:

второе значение = ;

[0168] В возможном способе реализации модуль 1002 обработки дополнительно сконфигурирован для того, чтобы, если значение , не меньше, чем , определить номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, как: разность между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением. Второе значение = , где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого UE, относительно одного или более временных интервалов возможного пейджинга, соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл UE и - количество пейджинговых кадров в одном пейджинговом цикле UE.

[0169] В возможном способе реализации, UE вычисляет относительный индекс

(1)

(2)

[0170] Диапазон значений составляет от 0 до POnumPerPEI-1.

[0171] В возможном способе реализации определение пейджингового кадра, в котором находится PO, относится к определению SFN пейджингового кадра, в котором находится PO.

[0172] В возможном способе реализации устройство 1000 связи, показанное на фиг. 10, может служить в качестве сетевого устройства 101, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые сетевым устройством 101 в вышеописанных вариантах осуществления способа. Устройство 1000 связи включает: модуль 1002 обработки, сконфигурированный для определения первого пейджингового кадра, соответствующего PEI, в соответствии с разницей между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга, отслеживаемый UE, и вторым значением.

[0173] Второе значение = , где обозначает округление вниз, - относительный индекс временного интервала возможного пейджинга (PO), отслеживаемого UE, относительно одного или более временных интервалов возможного пейджинга, соответствующих PEI, N_S - количество временных интервалов возможного пейджинга в одном пейджинговом кадре, - пейджинговый цикл UE и - количество пейджинговых кадров в одном пейджинговом цикле UE.

[0174] UE вычисляет относительный индекс PO () (начиная с 0) PO, отслеживаемого UE, в одном или более PO, соответствующих PEI, отслеживаемому UE, согласно формуле (1):

(1)

(2)

[0175] Диапазон значений составляет от 0 до POnumPerPEI-1.

[0176] Когда устройство связи является UE 102, его структура также может быть такой, как показано на фиг. 11. Устройство 1100 может представлять собой мобильный телефон, компьютер, терминал цифрового вещания, устройство обмена сообщениями, игровую консоль, планшетное устройство, медицинское устройство, фитнес-устройство, персональный цифровой помощник или тому подобное. Например, устройство 1100 может быть мобильным телефоном, компьютером, терминалом цифрового вещания, устройством приема и передачи сообщений, игровой консолью, планшетным устройством, медицинским устройством, фитнес-устройством, персональным цифровым помощником или тому подобным.

[0177] На фиг. 11 показано, что устройство 1100 может включать один или более следующих компонентов: компонент 1102 обработки, память 1104, компонент 1106 питания, мультимедийный компонент 1108, аудиокомпонент 1110, интерфейс 1112 ввода/вывода (input/output, I/O), компонент 1114 датчиков и компонент 1116 связи.

[0178] Компонент 1102 обработки обычно управляет общими операциями устройства 1100, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, работой камеры и операциями записи. Компонент 1102 обработки может включать один или более процессоров 1120 для выполнения инструкций для выполнения всех или части шагов в описанных выше способах. Кроме того, компонент 1102 обработки может включать один или несколько модулей, которые способствуют взаимодействию между компонентом 1102 обработки и другими компонентами. Например, компонент 1102 обработки может включать мультимедийный модуль для упрощения взаимодействия между мультимедийным компонентом 1108 и компонентом 1102 обработки.

[0179] Память 1104 сконфигурирована для хранения различных типов данных для поддержки работы устройства 1100. Примеры таких данных включают инструкции для любых приложений или способов, работающих на устройстве 1100, данные о контактах, данные телефонной книги, сообщения, изображения, видео и так далее. Память 1104 может быть реализована с использованием любого типа энергозависимых или энергонезависимых устройств памяти или их комбинации, таких как статическая память с произвольным доступом (static random access memory, SRAM), электрически стираемое программируемое постоянное запоминающее устройство (electrically erasable programmable read-only memory, EEPROM), перепрограммируемое постоянное запоминающее устройство (electrically erasable programmable read-only memory, EPROM), программируемое постоянное запоминающее устройство (programmable read-only memory, PROM), постоянное запоминающее устройство (read-only memory, ROM), магнитная память, флеш-память, магнитный или оптический диск.

[0180] Компонент 1106 питания обеспечивает питание различных компонентов устройства 1100. Компонент 1106 питания может включать в себя систему управления питанием, один или несколько источников питания и любые другие компоненты, связанные с генерацией, управлением и распределением питания в устройстве 1100.

[0181] Мультимедийный компонент 1108 включает экран, обеспечивающий выходной интерфейс между устройством 1100 и пользователем. В некоторых вариантах осуществления экран может включать жидкокристаллический дисплей (liquid crystal display, LCD) и сенсорную панель (touch panel, TP). Если экран включает в себя сенсорную панель, экран может быть реализован как сенсорный экран для приема входных сигналов от пользователя. Сенсорная панель включает один или несколько сенсорных датчиков, которые воспринимают прикосновения, скольжения и жесты на сенсорной панели. Сенсорные датчики могут не только определять границу прикосновения или скольжения, но и определять период времени и давление, связанное с прикосновением или скольжением. В некоторых вариантах осуществления мультимедийный компонент 1108 включает в себя фронтальную камеру и/или заднюю камеру. Фронтальная камера и/или задняя камера могут принимать внешние мультимедийные данные, когда устройство 1100 находится в режиме работы, например, в режиме фотосъемки или видеосъемки. Каждая из фронтальной и задней камер может представлять собой фиксированную систему оптических линз или иметь возможность фокусировки и изменения масштаба изображения.

[0182] Аудиокомпонент 1110 сконфигурирован для вывода и/или ввода аудиосигналов. Например, аудиокомпонент 1110 включает микрофон (MIC), сконфигурированный для приема внешнего звукового сигнала, когда устройство 1100 находится в режиме работы, таком как режим вызова, режим записи и режим распознавания голоса. Полученный аудиосигнал может быть далее сохранен в памяти 1104 или передан с помощью компонента 1116 связи. В некоторых вариантах осуществления аудиокомпонент 1110 дополнительно включает в себя динамик для вывода аудиосигналов.

[0183] Интерфейс 1112 ввода/вывода обеспечивает интерфейс между компонентом 302 обработки и периферийными интерфейсными модулями, такими как клавиатуры, колеса управления, кнопки и тому подобное. Кнопки могут включать, помимо прочего, кнопку «домой», кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[0184] Компонент 1114 датчиков включает в себя один или несколько датчиков для оценки состояния различных аспектов устройства 1100. Например, компонент 1114 датчиков может определять открытое/закрытое состояние устройства 1100, относительное расположение компонентов, например, дисплея и клавиатуры, устройства 1100. Компонент 1114 датчиков может также определять изменение положения устройства 1100 или компонента устройства 1100, наличие или отсутствие контакта пользователя с устройством 1100, ориентацию или ускорение/замедление устройства 1100, а также изменение температуры устройства 1100. Компонент 1114 датчиков может включать датчик приближения, сконфигурированный для обнаружения присутствия близлежащих объектов без физического контакта. Компонент 1114 датчиков может также включать датчик освещенности, такой как CMOS или CCD датчик изображения, для использования в приложениях обработки изображений. В некоторых вариантах осуществления компонент 1114 датчиков может дополнительно включать датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[0185] Компонент 1116 связи сконфигурирован для обеспечения проводной или беспроводной связи между устройством 1100 и другими устройствами. Устройство 1100 может получать доступ к беспроводной сети на основе стандартов связи, таких как Wi-Fi, 4G или 5G, или их комбинации. В иллюстративном варианте осуществления компонент 1116 связи получает широковещательный сигнал или связанную с ним информацию от внешней системы управления вещанием по широковещательному каналу. В иллюстративном варианте осуществления изобретения компонент 1116 связи дополнительно содержит модуль беспроводной связи ближнего радиуса действия (near field communication, NFC) для обеспечения связи на малых расстояниях. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (radio frequency identification, RFID), технологии ассоциации передачи данных в инфракрасном диапазоне (infrared data association, IrDA), технологии сверхширокополосной связи (ultra-wideband, UWB), технологии Bluetooth (BT) и других технологий.

[0186] В иллюстративных вариантах осуществления устройство 1100 может быть реализовано с помощью одной или нескольких специализированных интегральных схем (application specific integrated circuit, ASIC), цифровых процессоров сигналов (digital signal processor, DSP), устройств цифровой обработки сигналов (digital signal processing device, DSPD), программируемых логических устройств (programmable logic device, PLD), программируемых пользователем вентильных матриц (field programmable gate array, FPGA), контроллеров, микроконтроллеров, микропроцессоров или других электронных элементов для осуществления описанных выше способов.

[0187] В иллюстративном варианте осуществления изобретения также предлагается машиночитаемый носитель данных, включающий инструкции, например, включенные в память 1104, исполняемые процессором 1120 в устройстве 1100, для выполнения вышеописанного способа. Например, машиночитаемый носитель данных может быть ROM, оперативным запоминающим устройством (random access memory, RAM), постоянным запоминающим устройством на компакт-дисках (compact disc read only memory, CD-ROM), магнитной лентой, дискетой, оптическим устройством хранения данных и тому подобным.

[0188] На основе той же концепции, что и вышеуказанные варианты осуществления способа, варианты осуществления настоящего изобретения также предлагают устройство связи, которое может иметь функции сетевого устройства 101 в вышеуказанных вариантах осуществления способа, и может использоваться для выполнения шагов, предусмотренных вышеуказанными вариантами осуществления, которые должны выполняться сетевым устройством 101. Функции могут быть реализованы аппаратными средствами, или могут быть реализованы программным обеспечением или аппаратными средствами, выполняющими соответствующее программное обеспечение. Аппаратное или программное обеспечение включает один или несколько модулей, соответствующих вышеуказанным функциям.

[0189] В одной из возможных реализаций устройство 1000 связи, показанное на фиг. 12, может служить в качестве сетевого устройства 101, используемого в вышеописанных вариантах осуществления способа, и выполнять шаги, выполняемые сетевым устройством 101 в вышеописанных вариантах осуществления способа.

[0190] Когда устройство связи является сетевым устройством, его структура также может быть такой, как показано на фиг. 12. В качестве примера, иллюстрирующего структуру устройства связи, возьмем сетевое устройство 101 в качестве базовой станции. Как показано на фиг. 12, устройство 1200 включает в себя память 1201, процессор 1202, приемопередающий компонент 1203 и компонент 1206 питания. Память 1201 соединена с процессором 1202 и может использоваться для хранения программ и данных, необходимых устройству связи 1200 для реализации различных функций. Процессор 1202 сконфигурирован для поддержки устройства 1200 связи в выполнении соответствующих функций в описанных выше способах, и функции могут быть реализованы путем вызова программ, хранящихся в памяти 1201. Приемопередающий компонент 1203 может быть беспроводным приемопередатчиком, который может использоваться для поддержки устройства 1200 связи для приема сигналов и/или данных и для отправки сигналов и/или данных через беспроводный воздушный интерфейс. Приемопередающий компонент 1203 может также называться приемопередающим блоком или блоком связи. Приемопередающий компонент 1203 может включать в себя радиочастотный компонент 1204 и одну или более антенн 1205. Радиочастотный компонент 1204 может представлять собой удаленный радиоблок (remote radio unit, RRU) и может специально использоваться для передачи радиочастотных сигналов и преобразования радиочастотных сигналов в сигналы основной полосы частот. Одна или более антенны 1205 могут быть специально использованы для передачи и приема радиочастотных сигналов.

[0191] Когда устройству 1200 связи необходимо отправить данные, процессор 1202 может выполнить обработку основной полосы частот для данных, подлежащих отправке, и затем вывести сигналы основной полосы частот на радиочастотный блок. Радиочастотный блок выполняет радиочастотную обработку сигналов базовой полосы частот, и затем посылает радиочастотные сигналы в виде электромагнитных волн через антенну. Когда данные отправляются на устройство 1200 связи, радиочастотный блок принимает радиочастотные сигналы через антенну, преобразует радиочастотные сигналы в сигналы основной полосы частот и выводит сигналы основной полосы частот на процессор 1202. Процессор 1202 преобразует сигналы основной полосы в данные и обрабатывает их.

[0192] Другие реализации вариантов осуществления настоящего изобретения будут очевидны специалистам в данной области из рассмотрения описания и практики настоящего изобретения, раскрытых здесь. Настоящее изобретение предназначено для охвата любых вариаций, применений или адаптаций вариантов осуществления настоящего изобретения в соответствии с общими принципами и включая такие отступления от вариантов осуществления настоящего изобретения, которые соответствуют известной или обычной практике в данной области. Предполагается, что описание и примеры будут рассматриваться только как показательные, а истинный объем и сущность вариантов осуществления настоящего изобретения указаны в следующей формуле изобретения.

[0193] Следует принять во внимание, что варианты осуществления настоящего изобретения не ограничиваются точной конструкцией, описанной выше и проиллюстрированной на прилагаемых чертежах, и что могут быть сделаны различные модификации и изменения без отклонения от их объема. Предполагается, что объем вариантов осуществления настоящего изобретения ограничен только прилагаемой формулой изобретения.

[0194] Промышленная применимость

[0195] Сетевое устройство или UE определяет номер системного кадра (SFN) первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, в соответствии с одним или более временными интервалами возможного пейджинга (paging occasion, PO), соответствующими раннему указанию на пейджинг (paging early indication, PEI), чтобы точно определить положение первого пейджингового кадра в одном или более пейджинговых кадрах, соответствующих PEI, что позволяет UE точно принимать пейджинговое сообщение и повышает эффективность связи.

Иллюстрации к изобретению RU 2 838 059 C2

Реферат патента 2025 года СПОСОБ И УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЕРВОГО ПЕЙДЖИНГОВОГО КАДРА, СООТВЕТСТВУЮЩЕГО РАННЕМУ УКАЗАНИЮ НА ПЕЙДЖИНГ (PEI), И СЧИТЫВАЕМЫЙ НОСИТЕЛЬ ДАННЫХ

Изобретение относится к области беспроводной связи. Техническим результатом является обеспечение точного определения положения раннего указания на пейджинг (paging early indication, PEI), что позволяет пользовательскому оборудованию (user equipment, UE) точно принимать PEI информации управления нисходящей линии связи (downlink control information, DCI). Способ определения первого пейджингового кадра, соответствующего раннему указанию на пейджинг (PEI), выполняемый пользовательским оборудованием или сетевым устройством, включает: определение разницы между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга (PO), отслеживаемый пользовательским оборудованием, и первым значением как номера системного кадра первого пейджингового кадра, соответствующего PEI, при этом первое значение определяют в соответствии с относительным индексом PO, отслеживаемого пользовательским оборудованием, относительно одного или более PO, соответствующих PEI, и количеством PO в одном пейджинговом кадре. 2 н. и 4 з.п. ф-лы, 12 ил.

Формула изобретения RU 2 838 059 C2

1. Способ определения первого пейджингового кадра, соответствующего раннему указанию на пейджинг (PEI), выполняемый пользовательским оборудованием или сетевым устройством, включающий: определение разницы между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга (PO), отслеживаемый пользовательским оборудованием, и первым значением как номера системного кадра первого пейджингового кадра, соответствующего PEI, при этом первое значение определяют в соответствии с относительным индексом PO, отслеживаемого пользовательским оборудованием, относительно одного или более PO, соответствующих PEI, и количеством PO в одном пейджинговом кадре.

2. Способ по п. 1, в котором

второе значение = ,

где обозначает округление вниз;

- относительный индекс PO, отслеживаемого пользовательским оборудованием, относительно одного или более PO, соответствующих PEI;

- количество PO в одном пейджинговом кадре;

Т - пейджинговый цикл пользовательского оборудования;

- количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

3. Способ по п. 2, в котором определяют по следующим формулам:

где - идентификатор пользователя;

POnumPerPEI - количество PO, соответствующих PEI;

- округление в меньшую сторону;

mod - операция по модулю.

4. Устройство связи, включающее: модуль обработки, сконфигурированный для определения разницы между номером системного кадра пейджингового кадра, в котором находится временной интервал возможного пейджинга (PO), отслеживаемый пользовательским оборудованием, и первым значением как номера системного кадра первого пейджингового кадра, соответствующего PEI, при этом первое значение определяется в соответствии с относительным индексом PO, отслеживаемого пользовательским оборудованием, относительно одного или более PO, соответствующих PEI, и количеством PO в одном пейджинговом кадре.

5. Устройство связи по п. 4, в котором

второе значение = ,

где - округление вниз;

- количество PO в одном пейджинговом кадре;

Т - пейджинговый цикл пользовательского оборудования;

- количество пейджинговых кадров в одном пейджинговом цикле пользовательского оборудования.

6. Устройство связи по п. 5, в котором определяется по следующим формулам:

где - идентификатор пользователя;

POnumPerPEI - количество PO, соответствующих PEI;

- округление в меньшую сторону;

mod - операция по модулю.

Документы, цитированные в отчете о поиске Патент 2025 года RU2838059C2

MediaTek Inc., "Summary #1 of Paging Enhancements", 3GPP TSG RAN WG1 #107-e, R1-2112307, e-Meeting, November 11th - 19th, 2021
Rapporteur (MediaTek), "Collection of RAN1-related agreements for UE power saving enhancements for NR", 3GPP TSG RAN WG1 #106bis-e, R1-2110695, e-Meeting, October 11th - 19th, 2021
CN 113316236 A, 27.08.2021
US

RU 2 838 059 C2

Авторы

Фу Тин

Даты

2025-04-10—Публикация

2021-12-10—Подача

название	год	авторы	номер документа
СПОСОБ, ВЫПОЛНЯЕМЫЙ ОБОРУДОВАНИЕМ ПОЛЬЗОВАТЕЛЯ, И ОБОРУДОВАНИЕ ПОЛЬЗОВАТЕЛЯ	2019	Ло, Чао Лю, Жэньмао	RU2800588C2
СПОСОБЫ ОСУЩЕСТВЛЕНИЯ ПРОЦЕДУР ПЕЙДЖИНГА ДЛЯ WTRU С УМЕНЬШЕННОЙ ШИРИНОЙ ПОЛОСЫ	2016	Ли Моон-Ил Стерн-Беркович Дженет А. Ан Чаихён Аджакпле Паскаль М.	RU2684756C1
СПОСОБЫ НАДЕЖНОЙ ПЕЙДЖИНГОВОЙ ПЕРЕДАЧИ ДЛЯ ОБОРУДОВАНИЯ ПОЛЬЗОВАТЕЛЯ, РАБОТАЮЩЕГО В РЕЖИМЕ EDRX	2017	Казми Мухаммад Сиомина Иана	RU2704535C1
СПОСОБ ПЕРЕДАЧИ ПЕЙДЖИНГОВОГО СООБЩЕНИЯ, СПОСОБ ПРИЕМА ПЕЙДЖИНГОВОГО СООБЩЕНИЯ, СЕТЕВОЕ УСТРОЙСТВО ДОСТУПА И ОКОНЕЧНОЕ УСТРОЙСТВО	2016	Тан Хай	RU2716737C1
СПОСОБ ГРУППИРОВАНИЯ ДЛЯ ПЕЙДЖИНГА И УСТРОЙСТВО СВЯЗИ, А ТАКЖЕ МАШИНОЧИТАЕМЫЙ НОСИТЕЛЬ ДАННЫХ	2021	Ли Яньхуа	RU2838630C2
СПОСОБ ПЕЙДЖИНГА ПОДГРУПП И УСТРОЙСТВО СВЯЗИ	2021	Ли, Яньхуа	RU2832274C2
СПОСОБ ОСУЩЕСТВЛЕНИЯ ПОИСКОВОГО ВЫЗОВА, СЕТЕВОЕ УСТРОЙСТВО И ТЕРМИНАЛЬНОЕ УСТРОЙСТВО	2018	Ян, Нин	RU2758984C1
СПОСОБ И УСТРОЙСТВО ДЛЯ КОНФИГУРИРОВАНИЯ ИНФОРМАЦИИ, А ТАКЖЕ УСТРОЙСТВО СВЯЗИ И НОСИТЕЛЬ ДАННЫХ	2021	Ли Яньхуа	RU2820050C1
КОНФИГУРАЦИЯ ДЛЯ ОПОРНОЙ СИГНАЛИЗАЦИИ В СИСТЕМАХ БЕСПРОВОДНОЙ СВЯЗИ	2020	Чэнь, Мэнчжу Ху, Юйчжоу Сюй, Цзюнь Го, Цюцзинь Ма, Сяоин	RU2805982C1
СПОСОБ И УСТРОЙСТВО ДЛЯ ПРОЦЕДУР ПЕЙДЖИНГА В ТЕХНОЛОГИИ "НОВОЕ РАДИО" (NR)	2018	Ли, Моон-Ил Штерн-Беркович, Дженет А.	RU2721179C1

Описание патента на изобретение RU2838059C2

Похожие патенты RU2838059C2

Иллюстрации к изобретению RU 2 838 059 C2

Формула изобретения RU 2 838 059 C2

Документы, цитированные в отчете о поиске Патент 2025 года RU2838059C2

RU 2 838 059 C2
