ОДНОПОЛЮСНЫЙ УКАЗАТЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ С ВСТРОЕННЫМ ВЫСОКОВОЛЬТНЫМ ПРОВЕРОЧНЫМ УСТРОЙСТВОМ (ВАРИАНТЫ) Российский патент 2025 года по МПК G01R19/145 H02H5/12

Изобретение относится к приборам для индикации и измерения напряжения, в частности, к указателям напряжения, предназначенным для определения наличия/отсутствия рабочего и наведенного напряжения на проводах воздушных линий (ВЛ) электропередачи, контактных проводах электрифицированных железных дорог и токоведущих частях других электроустановок.

Известно устройство для сигнализации об опасном приближении к токоведущим частям электроустановок, содержащее последовательно включенные антенну, пороговый элемент, дифференцирующую цепочку, одновибратор, выпрямительный диод, подключенный катодом к выводу накопительного конденсатора, блок сигнализации и ключ контроля исправности. (Патент на изобретение RU 2042996 С1. Устройство для сигнализации об опасном приближении к токоведущим частям электроустановок МПК: Н02Н 5/12) [1].

Недостатком известного устройства является отсутствие изолирующей части и рукоятки, необходимых для определения, как наличия, так и отсутствия высокого напряжения. Кроме того, при замыкании ключа контроля исправности осуществляется проверка работоспособности только части электронной схемы сигнализатора.

Наиболее близким к предлагаемому техническому решению (прототип) является указатель напряжения 6-10 кВ УВНИ-10, содержащий рабочую часть указателя, изолирующую часть указателя и рукоятку, отделенную от изолирующей части указателя посредством ограничительного кольца, причем рабочая часть указателя снабжена контактом-наконечником и блоком индикации наличия напряжения, вход которого подключен к контакту-наконечнику, причем блок индикации наличия напряжения снабжен световым индикатором (Гусев Ю.Н., Ушанов В.П. и Чесноков Н.М. Средства и устройства безопасности для работ в электроустановках. М.: Энергоатомиздат, 1988, с. 12-15) [2].

Недостатками известного устройства является отсутствие возможности автономной проверки исправности указателя напряжения, а также отсутствие акустической индикации наличия напряжения, что значительно снижает надежность проверки отсутствия и наличия напряжения на токоведущих частях электроустановки при ярком естественном или искусственном освещении места работы.

Задачей изобретения является создание однополюсного указателя высокого напряжения с встроенным высоковольтным проверочным устройством, обеспечивающего повышение надежности определения наличия или отсутствия рабочего и наведенного напряжения, а также расширение функциональных возможностей указателя.

Задача решается за счет того, что в однополюсном указателе высокого напряжения с встроенным высоковольтным проверочным устройством, содержащем рабочую часть указателя, изолирующую часть указателя и рукоятку, которая отделена от изолирующей части указателя посредством ограничительного кольца, причем рабочая часть указателя снабжена контактом-наконечником и блоком индикации наличия напряжения, вход которого подключен к контакту-наконечнику, в рабочую часть указателя введен высоковольтный генератор испытательного переменного напряжения, выход которого подключен к контакту-наконечнику, причем высоковольтный генератор испытательного переменного напряжения снабжен выключателем. Кроме того, блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и оптический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания. Кроме того, блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и акустический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания. Кроме того, высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, выключатель выполнен в виде управляемого контакта с механическим приводом, вывод питания автогенератора с выходным повышающим трансформатором подключен ко второму гальваническому источнику питания через управляемый контакт с механическим приводом. Кроме того, высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, выключатель выполнен в виде магнитоуправляемого контакта, через который вывод питания автогенератора с выходным повышающим трансформатором подключен ко второму гальваническому источнику питания. Кроме того, рабочая часть указателя выполнена в диэлектрическом корпусе, который снабжен окном для оптической индикации наличия напряжения и затенителем со светоотражателем, направляющим оптический поток в сторону рукоятки. Кроме того, рабочая часть указателя выполнена в диэлектрическом корпусе, основание которого снабжено резьбовым отверстием, а изолирующая часть указателя и рукоятка выполнены в виде электроизолирующей штанги с, по меньшей мере, одним звеном, причем электроизолирующая штанга снабжена резьбовым наконечником.

Задача решается также за счет того, что в однополюсном указателе высокого напряжения с встроенным высоковольтным проверочным устройством, содержащем рабочую часть указателя, изолирующую часть указателя и рукоятку, которая отделена от изолирующей части указателя посредством ограничительного кольца, причем рабочая часть указателя снабжена контактом-наконечником и блоком индикации наличия напряжения, вход которого подключен к контакту-наконечнику, в рабочую часть указателя введены первая газоразрядная лампа, вторая газоразрядная лампа и высоковольтный генератор испытательного переменного напряжения, выход которого подключен к контакту-наконечнику через вторую газоразрядную лампу, причем высоковольтный генератор испытательного переменного напряжения снабжен выключателем, а вход блока индикации наличия напряжения соединен с контактом-наконечником через первую газоразрядную лампу. Кроме того, блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и оптический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания, высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, вывод питания автогенератора с выходным повышающим трансформатором подключен ко второму гальваническому источнику питания через выключатель, который выполнен в виде управляемого контакта с механическим приводом. Кроме того, блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и оптический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания, высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, выключатель выполнен в виде магнитоуправляемого контакта, через который вывод питания автогенератора с выходным повышающим трансформатором подключен ко второму гальваническому источнику питания. Кроме того, первая часть корпуса снабжена окном для оптической индикации наличия напряжения и затенителем со светоотражателем, направляющим оптический поток в сторону рукоятки.

Задача решается также за счет того, что в однополюсном указателе высокого напряжения с встроенным высоковольтным проверочным устройством, содержащем рабочую часть указателя, изолирующую часть указателя и рукоятку, которая отделена от изолирующей части указателя посредством ограничительного кольца, причем рабочая часть указателя снабжена контактом-наконечником и блоком индикации наличия напряжения, вход которого подключен к контакту-наконечнику, указатель выполнен в диэлектрическом корпусе, который содержит первую часть корпуса и вторую часть корпуса с разъемным соединением между частями корпуса, причем рабочая часть указателя выполнена в первой части корпуса, а изолирующая часть указателя и рукоятка выполнены во второй части корпуса, в рабочую часть указателя введен высоковольтный генератор испытательного переменного напряжения, выход которого подключен к контакту-наконечнику, причем высоковольтный генератор испытательного переменного напряжения снабжен выключателем, который выполнен в виде магнитоуправляемого контакта, а вторая часть корпуса содержит постоянный магнит. Кроме того, блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и оптический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания. Кроме того, блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и акустический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания. Кроме того, высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого соединен с первым выводом магнитоуправляемого контакта, второй вывод которого образует выход высоковольтного генератора испытательного переменного напряжения, выводы питания автогенератора с выходным повышающим трансформатором подключены к соответствующим выводам второго гальванического источника питания. Кроме того, высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, вывод питания автогенератора с выходным повышающим трансформатором подключен ко второму гальваническому источнику питания через магнитоуправляемый контакт. Кроме того, корпус указателя выполнен с резьбовым соединением частей корпуса, причем основание первой части корпуса снабжено резьбовым отверстием, а вторая часть корпуса снабжена резьбовым наконечником. Кроме того, первая часть корпуса снабжена окном для оптической индикации наличия напряжения и затенителем со светоотражателем, направляющим оптический поток в сторону рукоятки. Кроме того, введены первая газоразрядная лампа, включенная последовательно между входом порогового элемента и контактом-наконечником, и вторая газоразрядная лампа, включенная последовательно между выходом высоковольтного генератора испытательного переменного напряжения и контактом-наконечником.

Задача решается также за счет того, что в однополюсном указателе высокого напряжения с встроенным высоковольтным проверочным устройством, содержащем рабочую часть указателя, изолирующую часть указателя и рукоятку, которая отделена от изолирующей части указателя посредством ограничительного кольца, причем рабочая часть указателя снабжена контактом-наконечником и блоком индикации наличия напряжения, вход которого подключен к контакту-наконечнику, в рабочую часть указателя введен высоковольтный генератор испытательного переменного напряжения, выход которого подключен к контакту-наконечнику, причем высоковольтный генератор испытательного переменного напряжения снабжен выключателем, а рабочая часть указателя снабжена курсовым фонарем, который содержит диэлектрические блок светоизлучателя и шарнирный держатель. Кроме того, рабочая часть указателя выполнена в диэлектрическом корпусе с окном для оптической индикации наличия напряжения и затенителем со светоотражателем направляющим оптический поток в сторону рукоятки, блок светоизлучателя курсового фонаря посредством шарнирного держателя закреплен на затенителе.

Введение в рабочую часть указателя высоковольтного генератора испытательного переменного напряжения, подключенного выходом к контакту-наконечнику, обеспечивает выполнение проверки исправности всех электронных узлов и всех электрических соединений указателя, тем самым повышает надежность проверки наличия и отсутствия напряжения на токоведущих частях электроустановки.

Снабжение высоковольтного генератора испытательного переменного напряжения выключателем, например, в виде управляемого контакта, включенного последовательно между выходом автогенератора с выходным повышающим трансформатором и контактом-наконечником, позволяет предотвратить ложное срабатывание указателя при проверке наличия и отсутствия напряжения на токоведущих частях электроустановки.

Снабжение блока индикации наличия напряжения световым индикатором обеспечивает формирование визуального сигнала наличия напряжения на токоведущих частях электроустановки.

Снабжение блока индикации наличия напряжения акустическим индикатором повышает эффективность восприятия оператором сигнала наличия напряжения в случае затрудненного восприятия светового сигнала, например, в солнечный день на фоне неба.

Исполнение высоковольтного генератора испытательного переменного напряжения с автономным гальваническим источником питания и автогенератором с выходным повышающим трансформатором, соединенным с источником питания через управляемый контакт, например, с механическим или магнитным управлением, обеспечивает продолжительный срок службы указателя напряжения без замены источников питания.

Выполнение высоковольтного генератора испытательного переменного напряжения с выключателем в виде магнитоуправляемого контакта обеспечивает герметичность контакта и, следовательно, долговечность и надежность работы выключателя, управление которым осуществляется с помощью специального источника постоянного магнитного поля.

Выполнение рабочей части указателя в диэлектрическом корпусе с резьбовым отверстием, а изолирующей части указателя и рукоятки в виде электроизолирующей штанги, снабженной резьбовым наконечником, позволяет применять указатель в электроустановках с рабочим напряжением, на которое рассчитана электроизолирующая штанга.

Снабжение рабочей части указателя окном для оптической индикации наличия напряжения и затенителем, содержащим светоотражатель, обеспечивает улучшение видимости светового сигнала наличия напряжения на большем расстоянии и в условиях высокого уровня освещенности рабочей зоны.

Введение в рабочую часть указателя первой газоразрядной лампы, включенной последовательно между входом блока индикации наличия напряжения и контактом-наконечником, обеспечивает индикацию наличия напряжения при неисправности источника питания, входящего в состав блока индикации наличия напряжения, электронного блока определения наличия напряжения или светового индикатора; тем самым повышается надежность работы указателя. Кроме того, первая газоразрядная лампа является буферным элементом и защищает входные цепи блока индикации наличия напряжения от импульсных перенапряжений, возникающих на контакте-наконечнике при касании токоведущих частей, особенно в аварийных режимах работы электроустановки, в частности, при однофазных замыканиях на землю.

Введение в рабочую часть указателя второй газоразрядной лампы, включенной последовательно между выходом высоковольтного генератора испытательного переменного напряжения и контактом-наконечником, обеспечивает индикацию включения высоковольтного генератора испытательного переменного напряжения, что свидетельствует об исправности высоковольтного генератора испытательного переменного напряжения. Тем самым повышается надежность работы указателя и облегчается определение наличия неисправности в блоке индикации наличия напряжения. Кроме того, вторая газоразрядная лампа является буферным элементом и защищает входные цепи высоковольтного генератора испытательного переменного напряжения от импульсных перенапряжений, возникающих на контакте-наконечнике при касании токоведущих частей, особенно в аварийных режимах работы электроустановки, в частности, при однофазных замыканиях на землю.

Выполнение указателя в диэлектрическом корпусе, который содержит первую часть корпуса и вторую часть корпуса с разъемным соединением между ними, и снабжение второй части корпуса постоянным магнитом обеспечивает возможность воздействия на магнитоуправляемый контакт без применения каких-либо дополнительных источников магнитного поля, не входящих в состав указателя напряжения. Приближение части корпуса, содержащей постоянный магнит, к выключателю приводит к замыканию магнитоуправляемого контакта выключателя, что обеспечивает подачу испытательного напряжения на контакт-наконечник при проверке исправности указателя напряжения. Кроме того, выполнение корпуса указателя из двух частей позволяет уменьшить габаритные размеры указателя при транспортировке и хранении.

Снабжение рабочей части указателя курсовым фонарем дает возможность освещения рабочей зоны непосредственно вблизи контакта-наконечника в условиях с недостаточной освещенностью, что повышает безопасность и производительность работы. Выполнение блока светоизлучателя и шарнирного держатель курсового фонаря диэлектрическими предотвращает возможность замыкания между токоведущими частями через составные части фонаря. Закрепление блока светоизлучателя курсового фонаря на затенителе посредством шарнирного держателя обеспечивает возможность оптимального направления светового потока для наилучшего освещения рабочей зоны. Дополнительное освещение рабочей зоны, осуществляемое с помощью курсового фонаря, значительно повышает безопасность и производительность работы в условиях с недостаточной естественной или искусственной освещенностью. Например, одной из причин возможных ошибочных действий с указателями напряжения является недостаточная освещенность самих токоведущих частей в зоне касания их контактом указателя. Если орган зрения оператора адаптируется к условиям слабой освещенности (например, в шкафах распредустройств), то при срабатывании оптический индикации указателя напряжения может произойти частичное временное ослепление, последствия которого могут быть опасными.

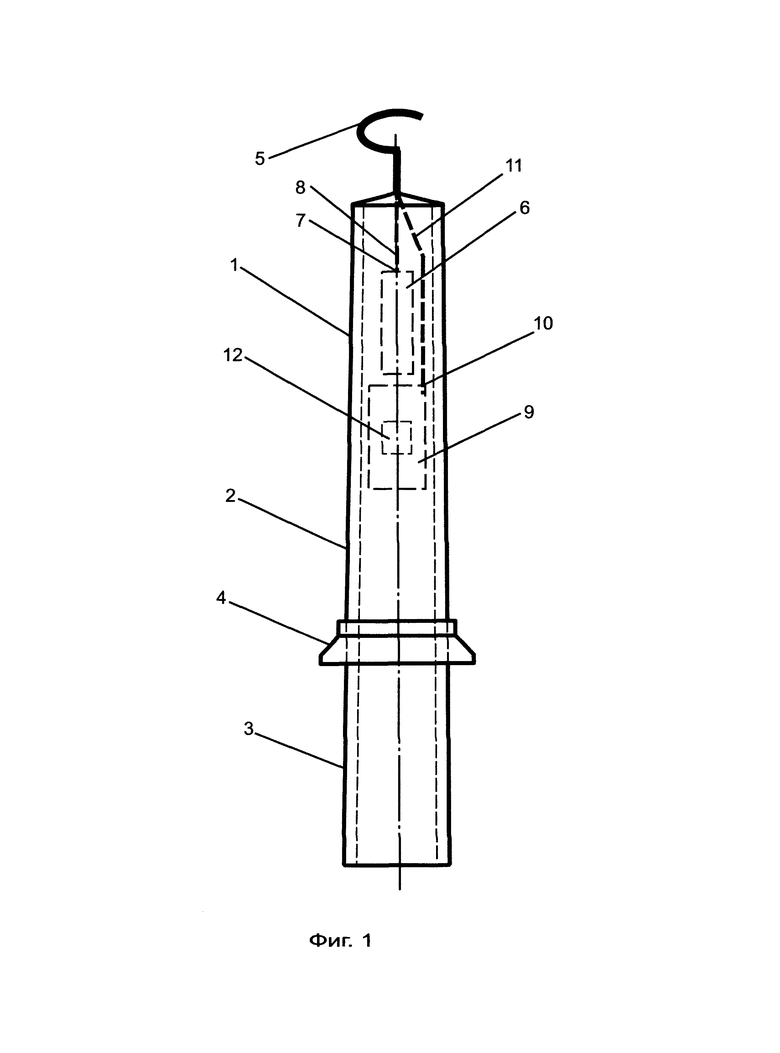

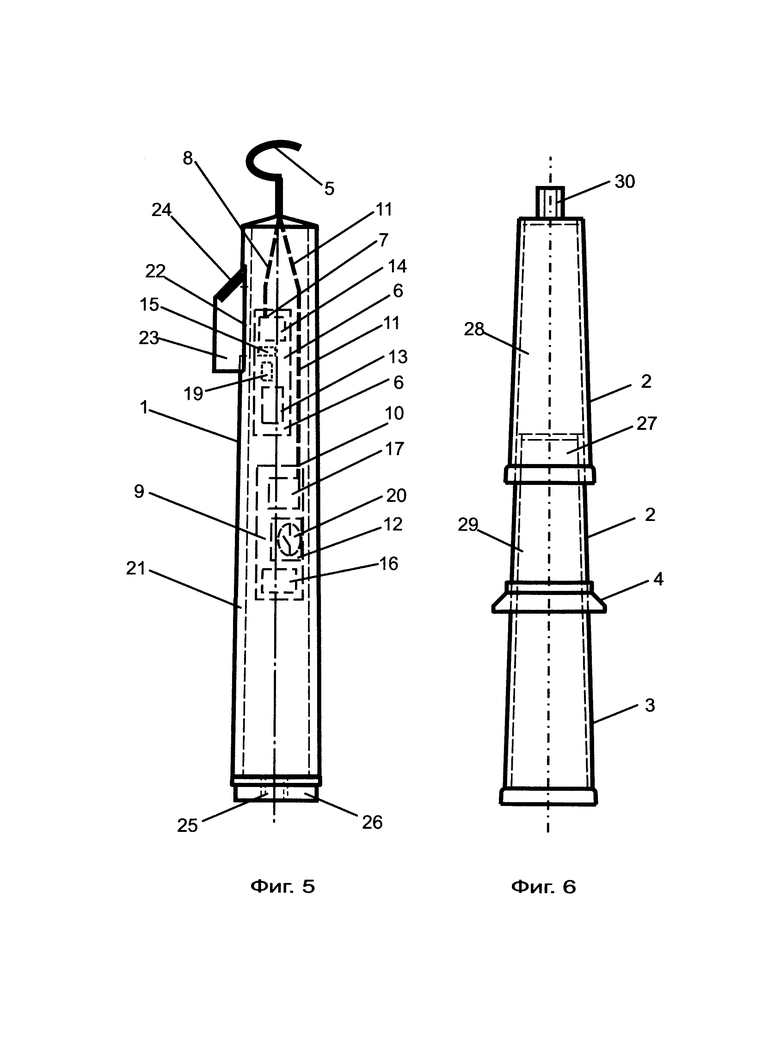

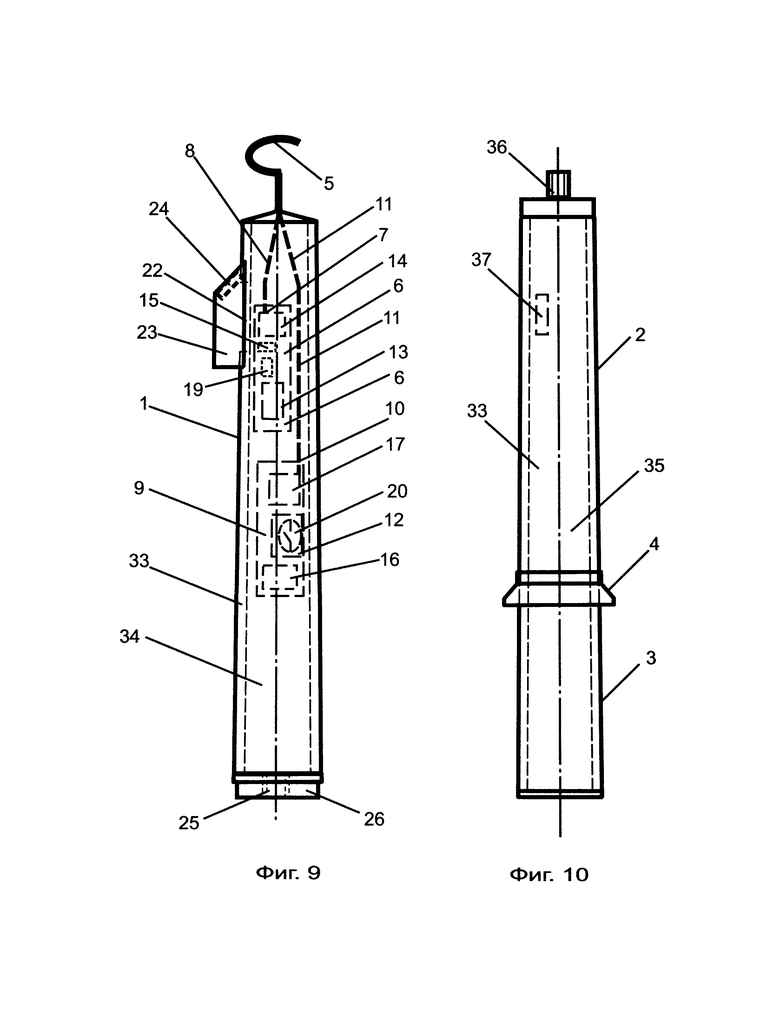

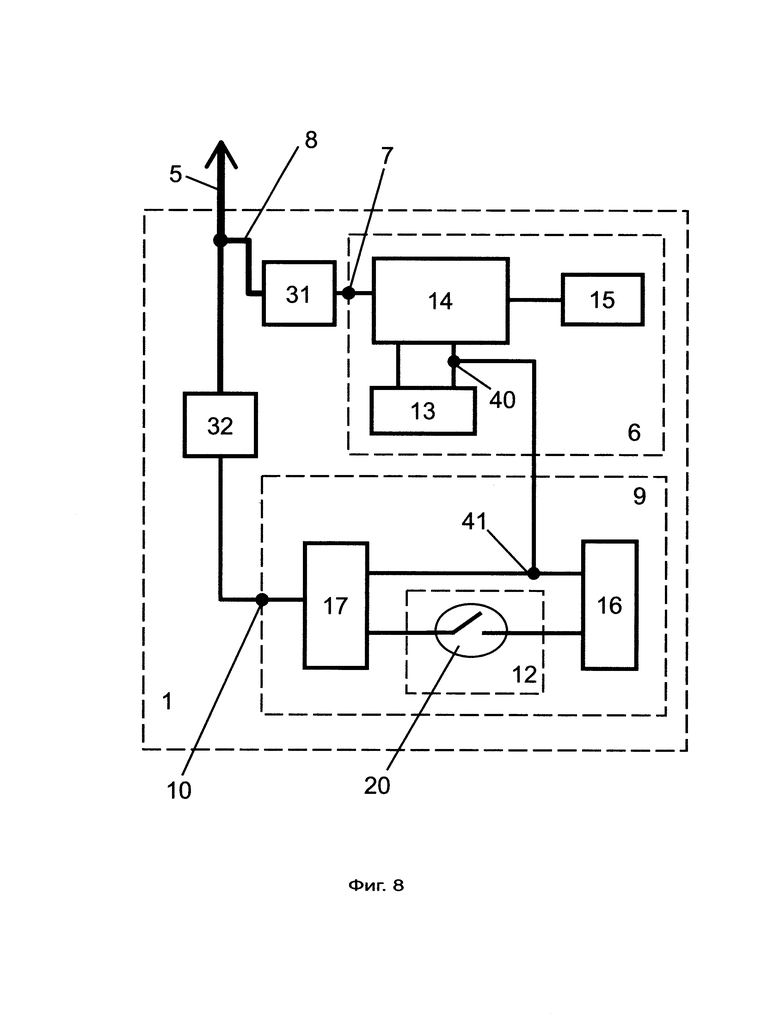

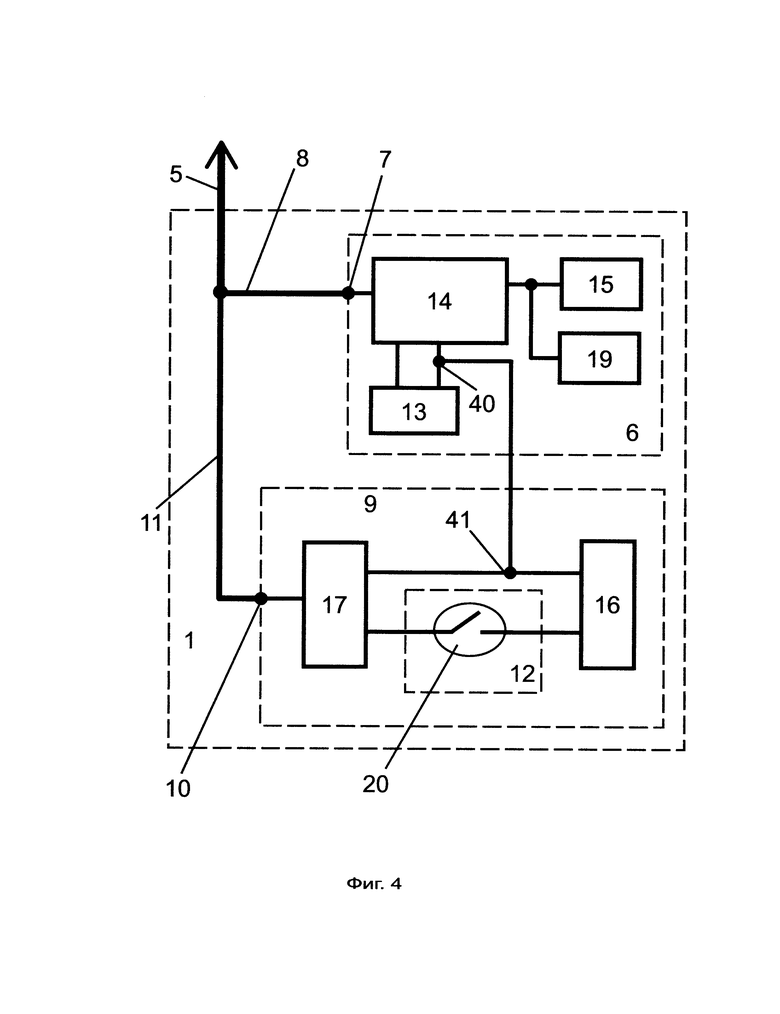

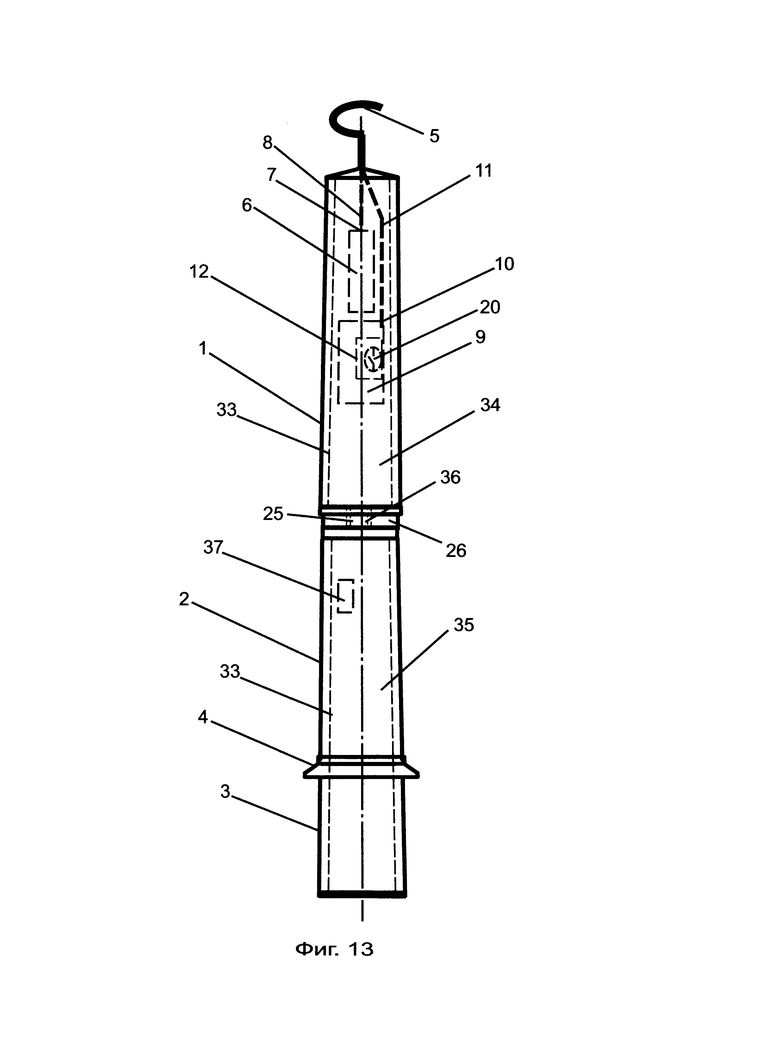

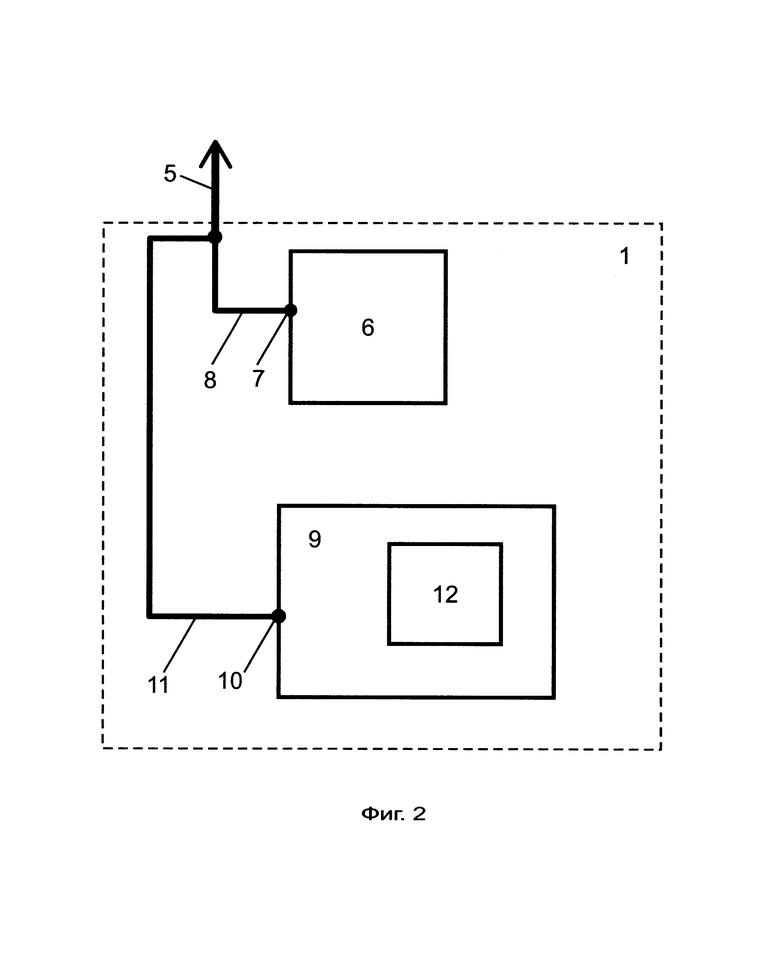

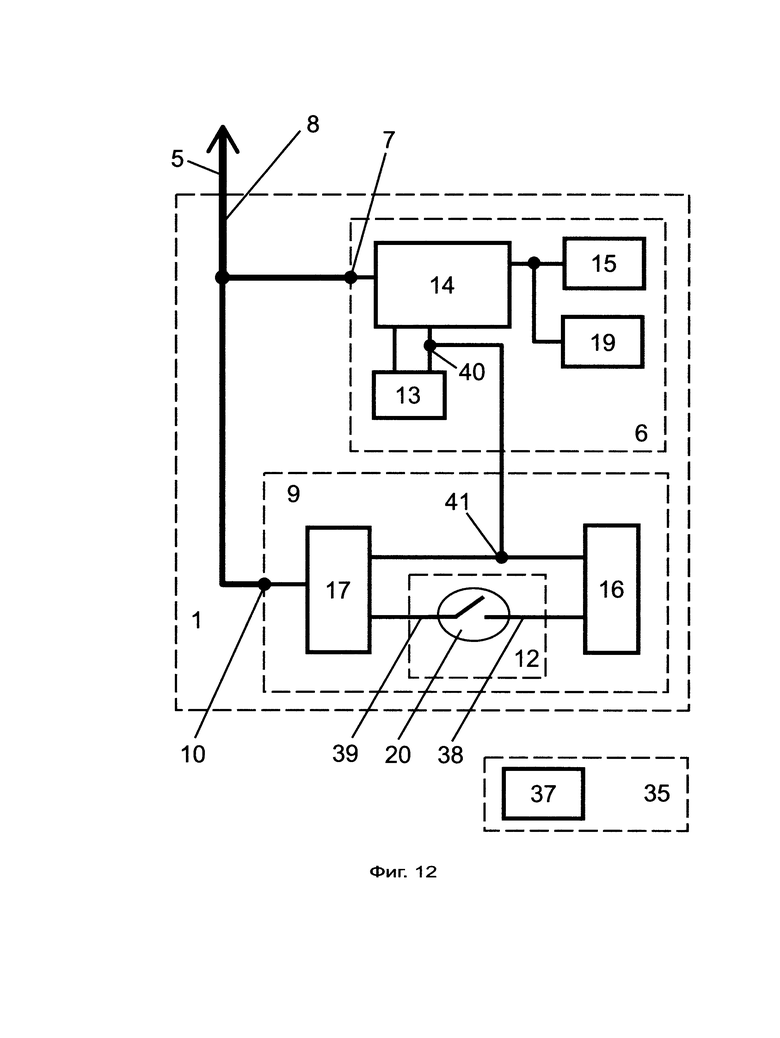

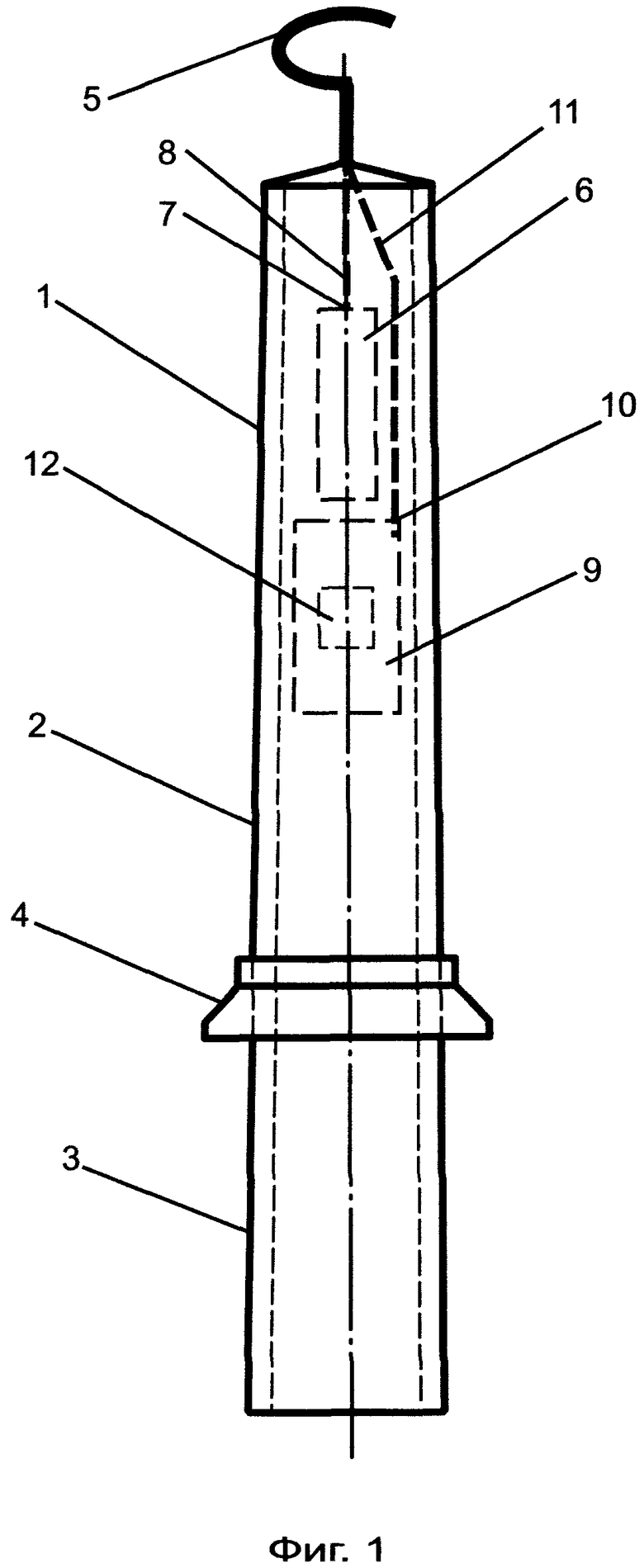

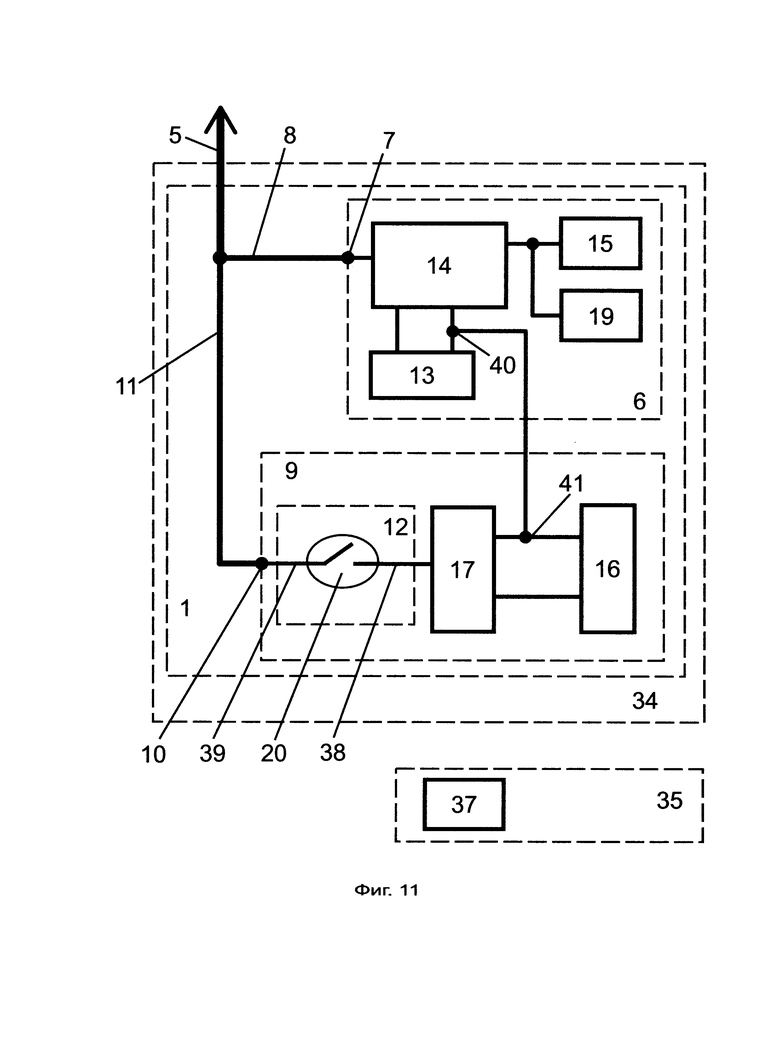

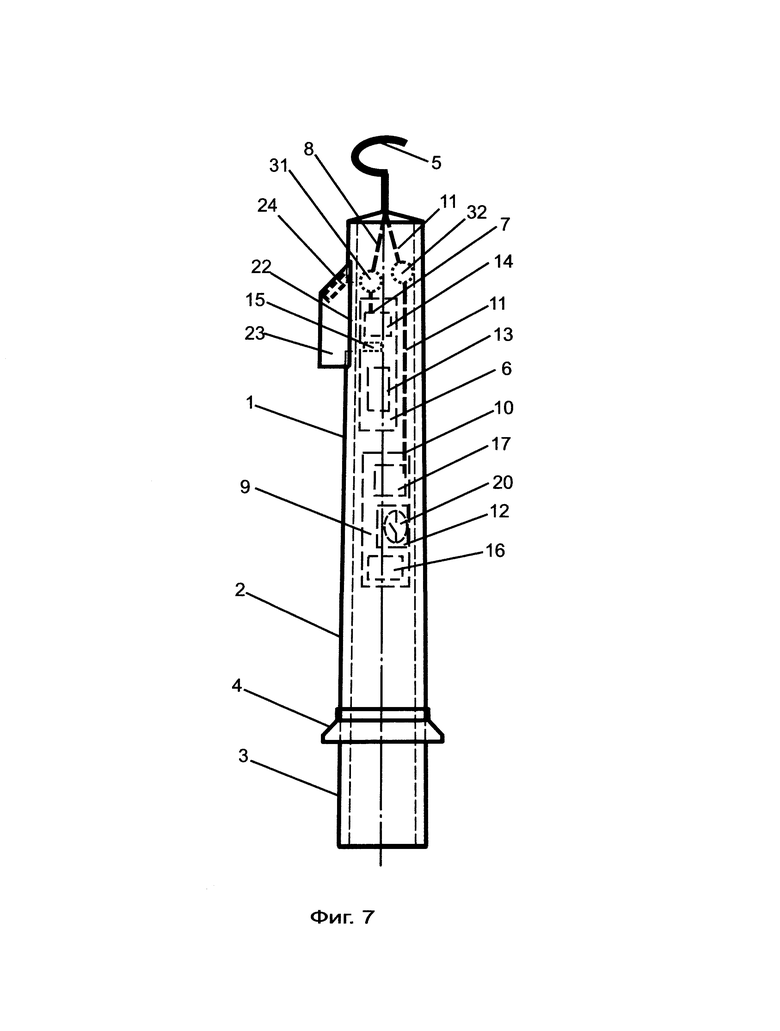

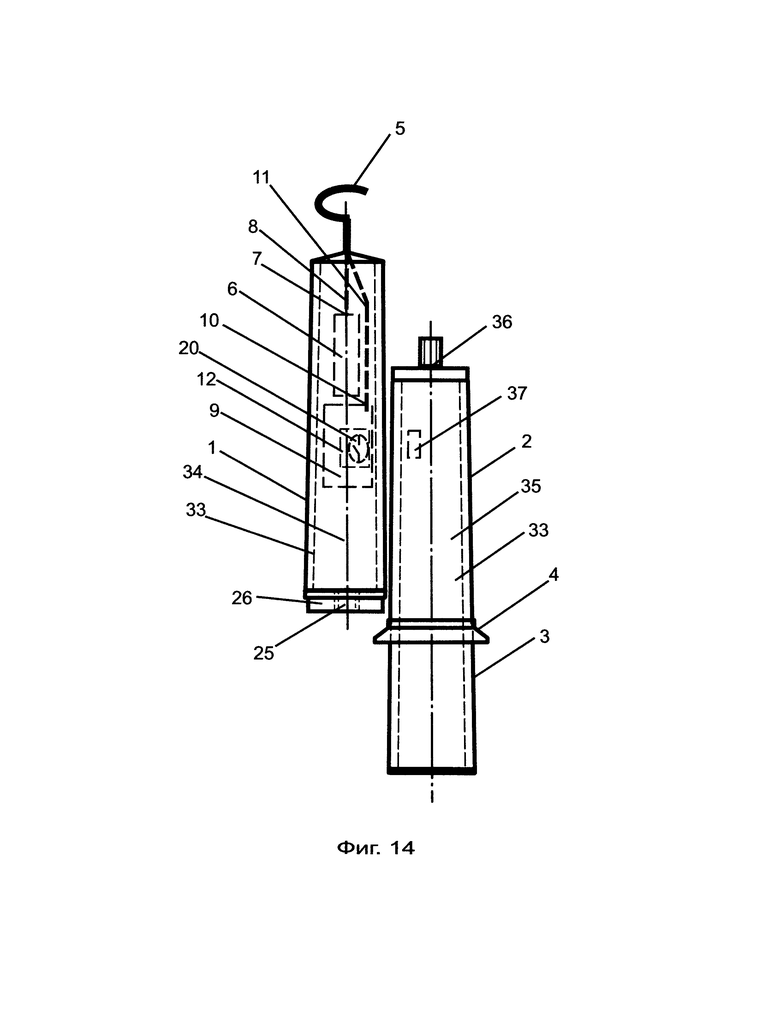

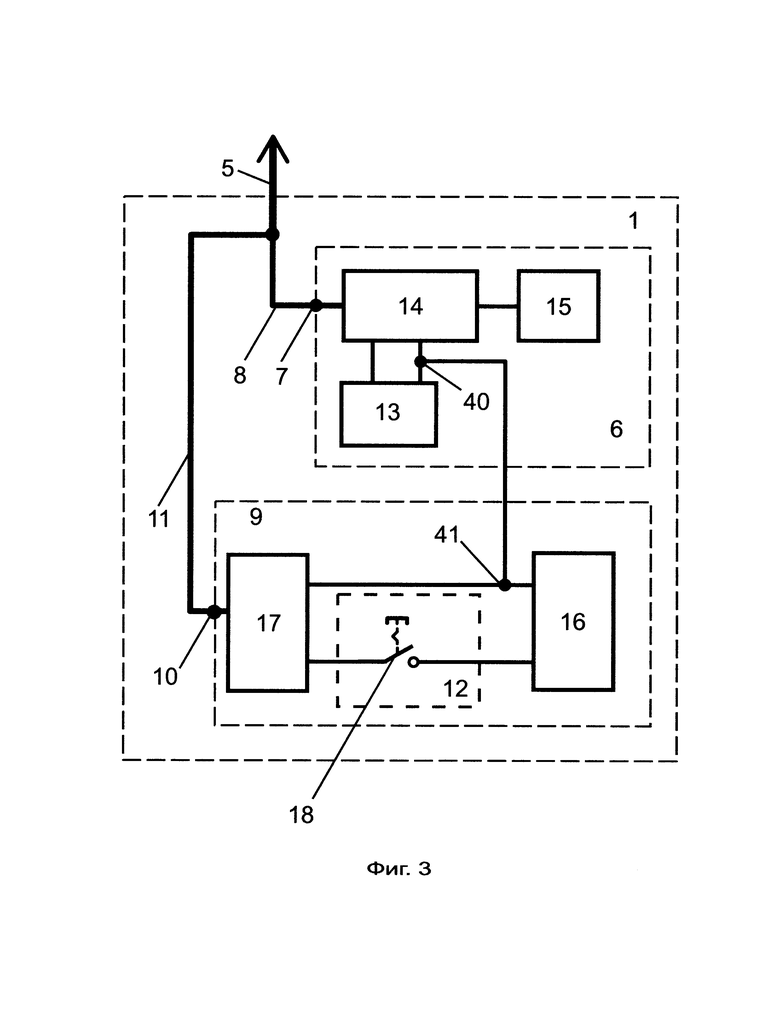

На фиг. 1 изображен однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством, выполненный по первому варианту; на фиг. 2 изображена упрощенная блок-схема однополюсного указателя высокого напряжения с встроенным высоковольтным проверочным устройством, выполненного по первому варианту; на фиг. 3 изображена блок-схема однополюсного указателя высокого напряжения с встроенным высоковольтным проверочным устройством, выполненного по первому варианту и снабженного световым индикатором и управляемым контактом с механическим приводом; на фиг. 4 изображена блок-схема однополюсного указателя высокого напряжения с встроенным высоковольтным проверочным устройством, выполненного по первому варианту и снабженного световым индикатором, акустическим индикатором, и магнитоуправляемым контактом; на фиг. 5 изображена рабочая часть указателя, выполненного по первому варианту, которая снабжена световым и акустическим индикаторами, магнитоуправляемым контактом, затенителем и резьбовым отверстием в основании корпуса; на фиг. 6 изображены изолирующая часть и рукоятка указателя, выполненные в виде двухзвенной электроизолирующей штанги; на фиг. 7 изображен однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством, выполненный по второму варианту; на фиг. 8 изображена блок-схема однополюсного указателя высокого напряжения с встроенным высоковольтным проверочным устройством, выполненного по второму варианту и снабженного световым индикатором, газоразрядными лампами и магнитоуправляемым контактом; на фиг. 9 изображена первая часть корпуса однополюсного указателя высокого напряжения с встроенным высоковольтным проверочным устройством, выполненного по третьему варианту и снабженного световым и акустическим индикаторами, магнитоуправляемым контактом, газоразрядными лампами и затенителем;на фиг. 10 изображена вторая часть корпуса однополюсного указателя высокого напряжения с встроенным высоковольтным проверочным устройством, выполненного по третьему варианту; на фиг. 11 изображена блок-схема однополюсного указателя высокого напряжения с встроенным высоковольтным проверочным устройством, выполненного по третьему варианту и снабженного световым индикатором, газоразрядными лампами и магнитоуправляемым контактом, включенным на выходе автогенератора с выходным повышающим трансформатором; на фиг. 12 изображена блок-схема однополюсного указателя высокого напряжения с встроенным высоковольтным проверочным устройством, выполненного по третьему варианту и снабженного световым индикатором, газоразрядными лампами и магнитоуправляемым контактом, включенным в цепи питания автогенератора с выходным повышающим трансформатором; на фиг. 13 изображен однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством, выполненный по третьему варианту, в собранном положении; на фиг. 14 изображен однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством, выполненный по третьему варианту, в положении для проверки исправности; на фиг. 15 изображен однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством, выполненный по четвертому варианту.

Однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством содержит рабочую часть 1 указателя, изолирующую часть 2 указателя и рукоятку 3, которая отделена от изолирующей части 2 указателя посредством ограничительного кольца 4. Рабочая часть 1 указателя снабжена контактом-наконечником 5 и блоком 6 индикации наличия напряжения, вход 7 которого посредством проводника 8 подключен к контакту-наконечнику 5. Рабочая часть 1 указателя снабжена также высоковольтным генератором 9 испытательного переменного напряжения, выход 10 которого посредством проводника 11 подключен к контакту-наконечнику 5. Высоковольтный генератор 9 испытательного переменного напряжения снабжен выключателем 12.

В частном случае конструктивного исполнения указателя блок 6 индикации наличия напряжения содержит первый гальванический источник питания 13, электронный блок 14 определения наличия напряжения и оптический индикатор 15, вход которого подключен к выходу электронного блока 14 определения наличия напряжения, выводы питания которого соединены с выводами первого гальванического источника питания 13. Вход 7 блока 6 индикации наличия напряжения образован входом электронного блока 14 определения наличия напряжения. В частном случае конструктивного исполнения указателя блок 6 индикации наличия напряжения содержит акустический индикатор 19, вход которого подключен к выходу электронного блока 14 определения наличия напряжения.

В частном случае конструктивного исполнения указателя высоковольтный генератор 9 испытательного переменного напряжения содержит второй гальванический источник питания 16, вывод которого соединен с выводом первого гальванического источника питания 13, и автогенератор 17 с выходным повышающим трансформатором, выход которого образует выход 10 высоковольтного генератора 9 испытательного переменного напряжения. Выключатель 12 выполнен в виде управляемого контакта 18 с механическим приводом. Вывод питания автогенератора 17 с выходным повышающим трансформатором подключен ко второму гальваническому источнику питания 16 через управляемый контакт 18 с механическим приводом.

В частном случае конструктивного исполнения указателя выключатель 12 выполнен в виде магнитоуправляемого контакта 20, а автогенератор 17 с выходным повышающим трансформатором подключен ко второму гальваническому источнику питания 16 через магнитоуправляемый контакт 20.

В частном случае конструктивного исполнения указателя рабочая часть 1 указателя выполнена в диэлектрическом корпусе 21, который снабжен окном 22 для оптической индикации наличия напряжения и затенителем 23 со светоотражателем 24, направляющим световой поток в сторону рукоятки 3.

В частном случае конструктивного исполнения указателя рабочая часть 1 указателя выполнена в диэлектрическом корпусе 21 с резьбовым отверстием 25, выполненным в основании 26 корпуса 21. Изолирующая часть 2 указателя и рукоятка 3 выполнены в виде электроизолирующей штанги 27, которая содержит первое звено 28 и второе звено 29. Первое звено 28 входит в состав изолирующей части 2 указателя и снабжено резьбовым наконечником 30. Второе звено 29 содержит изолирующую часть 2 указателя, ограничительное кольцо 4 и рукоятку 3.

По второму варианту исполнения указатель содержит рабочую часть 1 указателя, изолирующую часть 2 указателя и рукоятку 3, которая отделена от изолирующей части 2 указателя посредством ограничительного кольца 4. Рабочая часть 1 указателя снабжена контактом-наконечником 5 и блоком 6 индикации наличия напряжения, вход 7 которого посредством проводника 8 подключен к контакту-наконечнику 5. Рабочая часть 1 указателя также снабжена первой газоразрядной лампой 31 и второй газоразрядной лампой 32. Вход 7 блока 6 индикации наличия напряжения посредством проводника 8 соединен с контактом-наконечником 5 через первую газоразрядную лампу 31. Выход 10 высоковольтного генератора 9 испытательного переменного напряжения с помощью проводника 11 подключен к контакту-наконечнику 5 через вторую газоразрядную лампу 32. Высоковольтный генератор 9 испытательного переменного напряжения снабжен выключателем 12.

В частном случае конструктивного исполнения указателя по второму варианту блок 6 индикации наличия напряжения содержит первый гальванический источник питания 13, электронный блок 14 определения наличия напряжения и оптический индикатор 15, вход которого подключен к выходу электронного блока 14 определения наличия напряжения, выводы питания которого соединены с выводами первого гальванического источника питания 13. Вход 7 блока 6 индикации наличия напряжения образован входом электронного блока 14 определения наличия напряжения. Высоковольтный генератор 9 испытательного переменного напряжения содержит второй гальванический источник питания 16, вывод которого соединен с выводом первого гальванического источника питания 13, и автогенератор 17 с выходным повышающим трансформатором, выход которого образует выход 10 высоковольтного генератора 9 испытательного переменного напряжения. Выключатель 12 выполнен в виде управляемого контакта 18 с механическим приводом. Вывод питания автогенератора 17 с выходным повышающим трансформатором подключен ко второму гальваническому источнику питания 16 через управляемый контакт 18 с механическим приводом.

В частном случае конструктивного исполнения указателя по второму варианту выключатель 12 выполнен в виде магнитоуправляемого контакта 20, а вывод питания автогенератора 17 с выходным повышающим трансформатором подключен ко второму гальваническому источнику питания 16 через магнитоуправляемый контакт 20.

По третьему варианту исполнения указатель выполнен в диэлектрическом корпусе 33, который содержит первую часть 34 диэлектрического корпуса 33 и вторую часть 35 диэлектрического корпуса 33. Для обеспечения возможности резьбового соединения частей корпуса в основании 26 первой части 34 диэлектрического корпуса 33 выполнено резьбовое отверстие 25, а вторая часть 35 диэлектрического корпуса 33 снабжена резьбовым наконечником 36. Рабочая часть 1 указателя выполнена в первой части 34 диэлектрического корпуса 33. Изолирующая часть 2 указателя и рукоятка 3, отделенная от изолирующей части 2 указателя посредством ограничительного кольца 4, выполнены во второй части 35 диэлектрического корпуса 33. Рабочая часть 1 указателя снабжена контактом-наконечником 5 и блоком 6 индикации наличия напряжения, вход 7 которого посредством проводника 8 подключен к контакту-наконечнику 5. Рабочая часть 1 указателя снабжена также высоковольтным генератором 9 испытательного переменного напряжения, выход 10 которого посредством проводника 11 подключен к контакту-наконечнику 5. Высоковольтный генератор 9 испытательного переменного напряжения снабжен выключателем 12, который выполнен в виде магнитоуправляемого контакта 20. Вторая часть 35 диэлектрического корпуса 33 содержит постоянный магнит 37.

В частном случае конструктивного исполнения указателя по третьему варианту блок 6 индикации наличия напряжения содержит первый гальванический источник питания 13, электронный блок 14 определения наличия напряжения и оптический индикатор 15, вход которого подключен к выходу электронного блока 14 определения наличия напряжения, выводы питания которого соединены с выводами первого гальванического источника питания 13. Вход 7 блока 6 индикации наличия напряжения образован входом электронного блока 14 определения наличия напряжения. В частном случае конструктивного исполнения указателя по третьему варианту блок 6 индикации наличия напряжения содержит акустический индикатор 19, вход которого подключен к выходу электронного блока 14 определения наличия напряжения.

В частном случае конструктивного исполнения указателя по третьему варианту высоковольтный генератор 9 испытательного переменного напряжения содержит второй гальванический источник питания 16, вывод которого соединен с выводом первого гальванического источника питания 13, и автогенератор 17 с выходным повышающим трансформатором, выход которого соединен с первым выводом 38 магнитоуправляемого контакта 20, второй вывод 39 которого образует выход 10 высоковольтного генератора 9 испытательного переменного напряжения, выводы питания автогенератора 17 с выходным повышающим трансформатором подключены к соответствующим выводам второго гальванического источника питания 16.

В частном случае конструктивного исполнения указателя по третьему варианту выход 10 высоковольтного генератора 9 испытательного переменного напряжения образован выходом автогенератора 17 с выходным повышающим трансформатором, вывод питания которого подключен ко второму гальваническому источнику питания 16 через магнитоуправляемый контакт 20, первый вывод 38 которого соединен с выводом второго гальванического источника питания 16. Второй вывод 39 магнитоуправляемого контакта 20 подключен к выводу питания автогенератора 17 с выходным повышающим трансформатором.

В частном случае конструктивного исполнения указателя по третьему варианту первая часть 34 диэлектрического корпуса 33 снабжена окном 22 для оптической индикации напряжения и затенителем 23 со светоотражателем 24, направляющим световой поток в сторону рукоятки 3.

В частном случае конструктивного исполнения указателя по третьему варианту введена первая газоразрядная лампа 31 и вторая газоразрядная лампа 32. Первая газоразрядная лампа 31 последовательно включена между входом 7 блока 6 индикации наличия напряжения и контактом-наконечником 5. Вторая газоразрядная лампа 32 последовательно включена между выходом 10 высоковольтного генератора 9 испытательного переменного напряжения и контактом-наконечником 5.

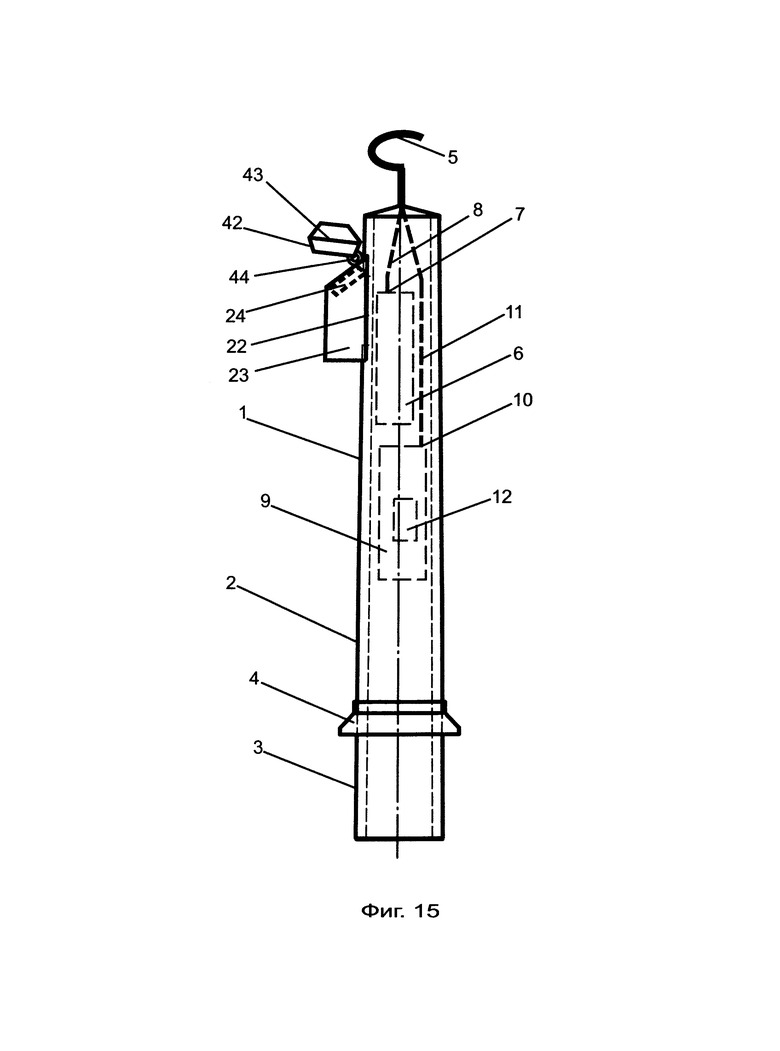

По четвертому варианту исполнения указателя рабочая часть 1 указателя снабжена курсовым фонарем 42, который содержит диэлектрические блок светоизлучателя 43 и шарнирный держатель 44. Рабочая часть 1 указателя выполнена в диэлектрическом корпусе 33 с окном 22 для оптической индикации наличия напряжения и затенителем 23 со светоотражателем 24, направляющим световой поток в сторону рукоятки 3. Блок светоизлучателя 43 курсового фонаря 42 посредством шарнирного держателя 44 закреплен на затенителе 23.

Однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством работает следующим образом.

До начала определения наличия или отсутствия напряжения на токоведущих частях электроустановки выключатель 12 переводят в состояние «Выключено». Для определения наличия или отсутствия напряжения на токоведущих частях электроустановки работник удерживает указатель за рукоятку 3 и приближает рабочую часть 1 указателя к токоведущим частям так, чтобы контакт-наконечник 5 коснулся токоведущих частей. Изолирующая часть 2 указателя совместно с ограничительным кольцом 4 обеспечивает защиту работника от поражения электрическим током. При наличии напряжения на токоведущих частях электрический потенциал с контакта-наконечника 5 по проводнику 8 поступает на вход 7 блока 6 индикации наличия напряжения, который формирует сигнал, информирующий работника о наличии напряжения.

Проверку исправности указателя осуществляют при отсутствии электроустановки, находящейся под напряжением. Для проверки исправности указателя выключатель 12 переводят в состояние «Включено», что обеспечивает формирование испытательного переменного напряжения на выходе 10 высоковольтного генератора 9 испытательного переменного напряжения. Указанное напряжение поступает по проводнику 11 на контакт-наконечник 5, а затем по проводнику 8 поступает на вход 7 блока 6 индикации наличия напряжения, который формирует сигнал, информирующий работника о наличии напряжения, что свидетельствует об исправности всех электронных узлов и всех электрических соединений указателя.

В частном случае конструктивного исполнения указателя напряжение с входа 7 блока 6 индикации наличия напряжения поступает на вход электронного блока 14 определения наличия напряжения, что вызывает его срабатывание и формирование сигнала наличия напряжения на входе светового индикатора 15. Питание блока 14 определения наличия напряжения электрическим напряжением, необходимым для его работы, обеспечивает первый гальванический источник питания 13. При поступлении соответствующего сигнала на вход блока 14 определения наличия напряжения оптический индикатор 15 формирует световой поток, который поступает через окно 22 в трубчатом корпусе 21 на светоотражатель 24, направляющий световой поток в сторону рукоятки 3 таким образом, чтобы оптический сигнал наличия напряжения был виден работнику. Затенитель 23 обеспечивает достаточную видимость оптического сигнала наличия напряжения даже при высоком уровне освещенности рабочей зоны.

В частном случае конструктивного исполнения указателя при срабатывании электронного блока 14 определения наличия напряжения на его выходе формируется сигнал наличия напряжения, который поступает на вход акустического индикатора 19, который осуществляет звуковую сигнализацию наличия напряжения на токоведущих частях электроустановки.

В частном случае конструктивного исполнения указателя испытательное переменное напряжение на выход 10 высоковольтного генератора 9 испытательного переменного напряжения поступает с автогенератора 17 с выходным повышающим трансформатором, который запускается, когда на его вывод питания через замкнутый управляемый контакт 18 с механическим приводом поступает постоянное напряжение с вывода второго гальванического источника питания 16. Замыкание управляемого контакта 18 осуществляется посредством механического привода при переводе выключателя 12 в состояние «Включено».

В частном случае конструктивного исполнения указателя испытательное переменное напряжение на выход 10 высоковольтного генератора 9 испытательного переменного напряжения поступает с автогенератора 17 с выходным повышающим трансформатором, который запускается, когда на его вывод питания через замкнутый магнитоуправляемый контакт 20 поступает постоянное напряжение с вывода второго гальванического источника питания 16. Замыкание магнитоуправляемого контакта 20 осуществляется под действием магнитного поля, для создания которого используют внешний источник, например, постоянный магнит.

Создание испытательного напряжения на выходе автогенератора 17 с выходным повышающим трансформатором осуществляется за счет встроенной положительной обратной связи (Генераторы синусоидальных колебаний. Статьи. Радиолюбителю. [Найдено 2022-02-19]. Найдено в<http://radiomaster.ru/stati/radio/gen.php>) [3]. В соответствии требованиями ГОСТ 20493-2001 [4] указатель срабатывает при напряжении на контакте-наконечнике 5, достигающем 25% от номинального напряжения электроустановки, что составляет 1500 В при номинальном напряжении 6 кВ. Переменное напряжение, достаточноедля срабатывания блока 14 определения наличия напряжения, на выходе автогенератора 17 обеспечивается за счет встроенного повышающего трансформатора.

Срабатывание блока 14 определения наличия напряжения при запуске автогенератора 17 с выходным повышающим трансформатором обеспечивается за счет протекания переменного тока по цепи: выход автогенератора 17 с выходным повышающим трансформатором, выход 10 высоковольтного генератора 9 испытательного переменного напряжения, проводник 11, контакт-наконечник 5, проводник 8, вход 7 блока 6 индикации наличия напряжения, вход блока 14 определения наличия напряжения, вывод питания 40 блока 14 определения наличия напряжения, вывод питания 41 автогенератора 17 с выходным повышающим трансформатором.

В частном случае конструктивного исполнения при проверке исправности указателя испытательное переменное напряжение на выход 10 высоковольтного генератора 9 испытательного переменного напряжения поступает через замкнутый магнитоуправляемый контакт 20 с выхода автогенератора 17 с выходным повышающим трансформатором, выводы питания которого постоянно подключены ко второму гальваническому источнику питания 16.

В частном случае конструктивного исполнения указателя перед определением наличия или отсутствия напряжения на токоведущих частях соединяют между собой первое звено 28 и второе звено 29 электроизолирующей штанги 27, а рабочую часть 1 указателя в диэлектрическом корпусе 21 посредством резьбового отверстия 25 присоединяют к резьбовому наконечнику 30.

По второму варианту исполнения указателя, при условии выключенного состояния выключателя 12, в результате касания контактом-наконечником 5 токоведущих частей электроустановки, находящихся под напряжением, от контакта наконечника 5 протекает электрический ток через первую газоразрядную лампу 31 во входные цепи электронного блока 14 определения наличия напряжения. Указанный электрический ток протекает как при наличии, так и при отсутствии или недостаточности напряжения на выводах питания блока 14 определения наличия напряжения, что может произойти, например, при неисправности (разряженном состоянии) первого гальванического источника питания 13. В результате протекания электрического тока первая газоразрядная лампа 31 начинает светиться, сигнализируя тем самым о наличии напряжения на токоведущих частях электроустановки. Таким образом, первая газоразрядная лампа 31 формирует дополнительный оптический сигнал, информирующий о наличии напряжения даже при неработоспособности блока 6 индикации наличия напряжения.

По второму варианту исполнения указателя при проверке исправности указателя после перевода выключателя 12 в состояние «Включено» испытательное переменное напряжение с выхода 10 высоковольтного генератора 9 испытательного переменного напряжения поступает на вторую газоразрядную лампу 32, а затем по проводнику 11 поступает на контакт-наконечник 5. С контакта-наконечника 5 напряжение по проводнику 8 поступает на первую газоразрядную лампу 31, а затем на вход 7 блока 6 индикации наличия напряжения. Под действием переменного испытательного напряжения через вторую газоразрядную лампу 32 протекает электрический ток, в результате чего она начинает светиться, сигнализируя об исправной работе высоковольтного генератора 9 испытательного переменного напряжения.

По третьему варианту исполнения указателя перед определением наличия или отсутствия напряжения на токоведущих частях соединяют между собой первую часть 34 диэлектрического корпуса 33 и вторую часть 35 диэлектрического корпуса 33 посредством резьбового соединения, для чего резьбовой наконечник 36 вкручивают в резьбовое отверстие 25. В собранном положении указателя (фиг. 13) магнитное поле постоянного магнита 37, находящегося во второй части 35 диэлектрического корпуса 33, не может обеспечить замыкание магнитоуправляемого контакта 20, так как напряженность магнитного поля снижается обратно пропорционально расстоянию. Таким образом, в собранном положении указателя выключатель 12 находится в состоянии «Выключено» и на контакт-наконечник 5 не поступает испытательное переменное напряжение. Срабатывание указателя происходит только при касании контактом-наконечником 5 токоведущих частей электроустановки, находящихся под напряжением.

Для проверки исправности первую часть 34 диэлектрического корпуса 33 и вторую часть 35 диэлектрического корпуса 33 сближают между собой (фиг. 14) так, чтобы минимизировать расстояние между магнитоуправляемым контактом 20 и постоянным магнитом 37. При достаточном сближении магнитоуправляемого контакта 20 и постоянного магнита 37 происходит замыкание магнитоуправляемого контакта 20 и выключатель 12 переходит в состояние «Включено», что обеспечивает поступление на контакт-наконечник 5 испытательного переменного напряжения и, следовательно, проверку исправности указателя.

По четвертому варианту исполнения указателя для освещения рабочей зоны в условиях с недостаточной естественной или искусственной освещенностью блок светоизлучателя 43 курсового фонаря 42 создает направленный в сторону контакта-наконечника 5 световой поток. Перед определением наличия или отсутствия напряжения на токоведущих частях блок светоизлучателя 43 курсового фонаря 42 с помощью шарнирного держателя 44 устанавливают так, чтобы обеспечить наилучшее освещение рабочей зоны. После окончания работы блок светоизлучателя 43 курсового фонаря 42 с помощью шарнирного держателя 44 устанавливают в положение, наиболее удобное для хранения и транспортирования указателя.

Источники информации

1. Патент на изобретение RU 2042996 С1. Устройство для сигнализации об опасном приближении к токоведущим частям электроустановок МПК: Н02Н 5/12.

2. Гусев Ю.Н., Ушанов В.П. и Чесноков Н.М. Средства и устройства безопасности для работ в электроустановках. М.: Энергоатомиздат, 1988, с. 12-15.

3. Генераторы синусоидальных колебаний. Статьи. Радиолюбителю. [Найдено 2022-02-19]. Найдено в <http://radiomaster.ru/stati/radio/gen.php>.

4. ГОСТ 20493-2001. Указатели напряжения. Общие технические условия. Издание официальное. Минск: Межгосударственный совет по стандартизации, метрологии и сертификации. 2004, с. 3.

Изобретение относится к приборам для индикации и измерения напряжения, в частности к указателям напряжения, предназначенным для определения наличия/отсутствия рабочего и наведенного напряжения на проводах воздушных линий электропередачи, контактных проводах электрифицированных железных дорог и токоведущих частях других электроустановок. Технический результат: повышение надежности определения наличия или отсутствия рабочего и наведенного напряжения, расширение функциональных возможностей указателя. Сущность: однополюсный указатель высокого напряжения содержит рабочую часть, изолирующую часть и рукоятку, которая отделена от изолирующей части указателя посредством ограничительного кольца. Рабочая часть указателя снабжена контактом-наконечником и блоком индикации наличия напряжения, вход которого подключен к контакту-наконечнику. В рабочую часть указателя введен высоковольтный генератор испытательного переменного напряжения, выход которого подключен к контакту-наконечнику, причем генератор испытательного переменного напряжения снабжен выключателем. 4 н. и 14 з.п. ф-лы, 15 ил.

1. Однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством, содержащий рабочую часть указателя, изолирующую часть указателя и рукоятку, которая отделена от изолирующей части указателя посредством ограничительного кольца, причем рабочая часть указателя снабжена контактом-наконечником и блоком индикации наличия напряжения, вход которого подключен к контакту-наконечнику, отличающийся тем, что в рабочую часть указателя введен высоковольтный генератор испытательного переменного напряжения, выход которого подключен к контакту-наконечнику, причем высоковольтный генератор испытательного переменного напряжения снабжен выключателем, блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и оптический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания.

2. Указатель напряжения по п. 1, отличающийся тем, что блок индикации наличия напряжения содержит акустический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения.

3. Указатель напряжения по п. 1, отличающийся тем, что высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, выключатель выполнен в виде управляемого контакта с механическим приводом, вывод питания автогенератора с выходным повышающим трансформатором подключен к второму гальваническому источнику питания через управляемый контакт с механическим приводом.

4. Указатель напряжения по п. 1, отличающийся тем, что высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, выключатель выполнен в виде магнитоуправляемого контакта, через который вывод питания автогенератора с выходным повышающим трансформатором подключен к второму гальваническому источнику питания.

5. Указатель напряжения по п. 1, отличающийся тем, что рабочая часть указателя выполнена в диэлектрическом корпусе, который снабжен окном для оптической индикации наличия напряжения и затенителем со светоотражателем, направляющим световой поток в сторону рукоятки.

6. Указатель напряжения по п. 1, отличающийся тем, что рабочая часть указателя выполнена в диэлектрическом корпусе, основание которого снабжено резьбовым отверстием, а изолирующая часть указателя и рукоятка выполнены в виде электроизолирующей штанги с по меньшей мере одним звеном, причем электроизолирующая штанга снабжена резьбовым наконечником.

7. Однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством, содержащий рабочую часть указателя, изолирующую часть указателя и рукоятку, которая отделена от изолирующей части указателя посредством ограничительного кольца, причем рабочая часть указателя снабжена контактом-наконечником и блоком индикаций наличия напряжения, вход которого подключен к контакту-наконечнику, отличающийся тем, что в рабочую часть указателя введены первая газоразрядная лампа, вторая газоразрядная лампа и высоковольтный генератор испытательного переменного напряжения, выход которого подключен к контакту-наконечнику через вторую газоразрядную лампу, причем высоковольтный генератор испытательного переменного напряжения снабжен выключателем, а вход блока индикации наличия напряжения соединен с контактом-наконечником через первую газоразрядную лампу, рабочая часть указателя выполнена в диэлектрическом корпусе, который снабжен окном для оптической индикации наличия напряжения и затенителем со светоотражателем, направляющим световой поток в сторону рукоятки.

8. Указатель напряжения по п. 7, отличающийся тем, что блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и оптический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания, высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, вывод питания автогенератора с выходным повышающим трансформатором подключен к второму гальваническому источнику питания через выключатель, который выполнен в виде управляемого контакта с механическим приводом.

9. Указатель напряжения по п. 7, отличающийся тем, что блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и оптический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания, высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, выключатель выполнен в виде магнитоуправляемого контакта, через который вывод питания автогенератора с выходным повышающим трансформатором подключен к второму гальваническому источнику питания.

10. Однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством, содержащий рабочую часть указателя, изолирующую часть указателя и рукоятку, которая отделена от изолирующей части указателя посредством ограничительного кольца, причем рабочая часть указателя снабжена контактом-наконечником и блоком индикации наличия напряжения, вход которого подключен к контакту-наконечнику, отличающийся тем, что указатель выполнен в диэлектрическом корпусе, который содержит первую часть корпуса и вторую часть корпуса с разъемным соединением между частями корпуса, причем рабочая часть указателя выполнена в первой части корпуса, а изолирующая часть указателя и рукоятка выполнены во второй части корпуса, в рабочую часть указателя введен высоковольтный генератор испытательного переменного напряжения, выход которого подключен к контакту-наконечнику, причем высоковольтный генератор испытательного переменного напряжения снабжен выключателем, который выполнен в виде магнитоуправляемого контакта, а вторая часть корпуса содержит постоянный магнит, корпус указателя выполнен с резьбовым соединением частей корпуса, причем основание первой части корпуса снабжено резьбовым отверстием, а вторая часть корпуса снабжена резьбовым наконечником.

11. Указатель напряжения по п. 10, отличающийся тем, что блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и оптический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания.

12. Указатель напряжения по п. 10, отличающийся тем, что блок индикации наличия напряжения содержит первый гальванический источник питания, электронный блок определения наличия напряжения и акустический индикатор, вход которого подключен к выходу электронного блока определения наличия напряжения, вход которого образует вход блока индикации наличия напряжения, выводы питания электронного блока определения наличия напряжения соединены с выводами первого гальванического источника питания.

13. Указатель напряжения по п. 10, отличающийся тем, что высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого соединен с первым выводом магнитоуправляемого контакта, второй вывод которого образует выход высоковольтного генератора испытательного переменного напряжения, выводы питания автогенератора с выходным повышающим трансформатором подключены к соответствующим выводам второго гальванического источника питания.

14. Указатель напряжения по п. 10, отличающийся тем, что высоковольтный генератор испытательного переменного напряжения содержит второй гальванический источник питания, соединенный своим выводом с выводом первого гальванического источника питания, и автогенератор с выходным повышающим трансформатором, выход которого образует выход высоковольтного генератора испытательного переменного напряжения, вывод питания автогенератора с выходным повышающим трансформатором подключен к второму гальваническому источнику питания через магнитоуправляемый контакт.

15. Указатель напряжения по п. 10, отличающийся тем, что первая часть корпуса снабжена окном для оптической индикации напряжения и затенителем со светоотражателем, направляющим световой поток в сторону рукоятки.

16. Указатель напряжения по п. 10, отличающийся тем, что введены первая газоразрядная лампа, которая последовательно включена между входом блока индикации наличия напряжения и контактом-наконечником, и вторая газоразрядная лампа, которая последовательно включена между выходом высоковольтного генератора испытательного переменного напряжения и контактом-наконечником.

17. Однополюсный указатель высокого напряжения с встроенным высоковольтным проверочным устройством, содержащий рабочую часть указателя, изолирующую часть указателя и рукоятку, которая отделена от изолирующей части указателя посредством ограничительного кольца, причем рабочая часть указателя снабжена контактом-наконечником и блоком индикации наличия напряжения, вход которого подключен к контакту-наконечнику, отличающийся тем, что в рабочую часть указателя введен высоковольтный генератор испытательного переменного напряжения, выход которого подключен к контакту-наконечнику, причем высоковольтный генератор испытательного переменного напряжения снабжен выключателем, а рабочая часть указателя снабжена курсовым фонарем, который содержит диэлектрические блок светоизлучателя и шарнирный держатель.

18. Указатель напряжения по п. 17, отличающийся тем, что рабочая часть указателя выполнена в диэлектрическом корпусе с окном для оптической индикации наличия напряжения и затенителем со светоотражателем, направляющим световой поток в сторону рукоятки, блок светоизлучателя курсового фонаря посредством шарнирного держателя закреплен на затенителе.
