Патрон для оружия Российский патент 2025 года по МПК F42B7/02 F42B3/10 F42C11/06 F42C13/08

Описание патента на изобретение RU2838214C1

Заявляемое техническое решение относится к боеприпасам, в частности к конструкции оружейного патрона.

Из уровня техники известно решение, представляющее собой патрон для гладкоствольного оружия, включающий пыж-контейнер, состыкованный из продольных аэродинамически разделяемых частей, где размещены заряд дроби и метаемый подкалиберный элемент, несущий сигнальную шашку, взаимодействующую с нижерасположенным метательным пороховым зарядом гильзы, помещенным в примыкании к капсюлю-воспламенителю, смонтированному в металлическом колпачке ее дна. Подкалиберный элемент, на который опирается заряд дроби, размещенный в камере пыжа-контейнера с открытым головным торцом, геометрически замкнут с противной стороны обтюрирующим кольцом коммуникации метательного порохового заряда с сигнальной шашкой. Патент RU 2689006 C1, 23.05.2019.

Известно также решение, представляющее собой патрон для гладкоствольных ружей с разрушающейся пулей, содержащий гильзу, капсюль-воспламенитель, основной метательный заряд, дополнительную часть метательного заряда, отделенную от основного метательного заряда диафрагмой с отверстием, вторую дополнительную часть метательного заряда, отделенную от дополнительной части метательного заряда диафрагмой с отверстием, пыж-обтюратор и разрушающуюся пулю с насыпным порошкообразным материалом, имеющую пластмассовую цилиндрическую оболочку с глухим и открытым торцом, через который во внутрь ее помещается насыпной порошкообразный материал, и которая расположена в гильзе патрона открытым торцом в сторону пыжа-обтюратора. Разрушающаяся пуля выполнена из пластмассовой цилиндрической оболочки, на внешней поверхности оболочки которой выполнены насечки, способствующие разрушению пули, и внутри которой размещена герметизирующая пластмассовая тонкостенная пробка, которая частично выходит из пластмассовой оболочки и одним торцом упирается непосредственно в пыж-обтюратор, а вторым торцом - в насыпной порошкообразный материал. Патент RU 2608087 C1, 13.01.2017.

Задачей заявленного технического решения является создание патрона, выполненного с возможностью воспламенения порохового заряда с заданной временной задержкой.

Технический результат заявляемого решения заключается в увеличении арсенала технических средств, а именно, в обеспечении возможности выброса снаряда из гильзы с задержкой по времени.

Заявленный технический результат достигается за счет того, что патрон для оружия, содержащий гильзу, в которой по порядку установлены капсюль-воспламенитель, вышибной заряд и механизм подрыва, включающий постоянный магнит, приводимый в движение через индукционную катушку, электрически соединенную с конденсатором, подключенным к программируемому микропроцессору, который выполнен с возможностью подачи напряжения через заданный интервал времени на капсюль-воспламенитель порохового заряда, за которым установлены пороховой заряд и снаряд.

Механизм подрыва, установленный в гильзе патрона, включающий постоянный магнит, индукционную катушку, электрически соединенную с конденсатором, подключенным к микропроцессору, подключенному с возможностью подачи напряжения через заданный интервал времени к капсюлю-воспламенителю, обеспечивает возможность отсроченного воспламенения порохового заряда и выброса снаряда из гильзы на определенном заданном расстоянии. Последовательное подключение конденсатора, заряжаемого при движении постоянного магнита относительно катушки, микропроцессора и капсюля-воспламенителя, обеспечивает исключение срабатывания патрона (выброса снаряда) в момент непосредственно после воспламенения вышибного заряда.

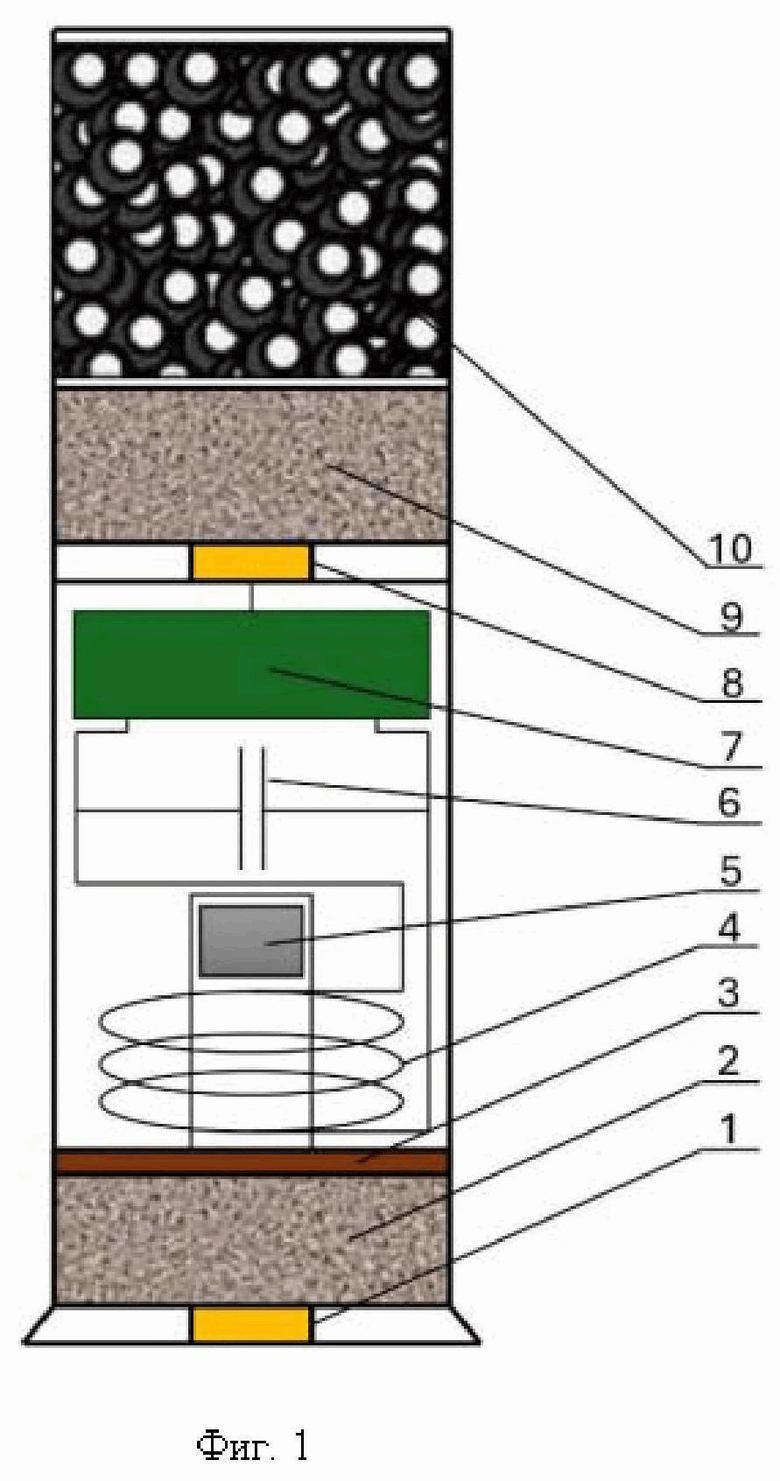

Далее заявляемое техническое решение поясняется с помощью фигуры, на которой схематично представлен один из предпочтительных вариантов исполнения патрона, вид изнутри.

Цифрами на фигуре обозначены:

- капсюль-воспламенитель (1);

- вышибной заряд (2);

- перегородка (3);

- индукционная катушка (4);

- постоянный магнит (5);

- конденсатор (6);

- микроконтроллер (7);

- капсюль-воспламенитель (8);

- пороховой заряд (9);

- снаряд (1).

Заявленный патрон содержит гильзу, в которой установлен механизм подрыва, включающий постоянный магнит (6), индукционную катушку (4), электрически соединенную с конденсатором (6), подключенным к программируемому микропроцессору (7).

Микропроцессор (7) подключен с возможностью подачи напряжения через заданный интервал времени, предпочтительно, выраженный в миллисекундах, к капсюлю-воспламенителю (8).

В донной части гильзы установлен капсюль-воспламенитель (1) для воспламенения вышибного заряда (2) и приведения в движение постоянного магнита (5) через катушку (4).

Между вышибным зарядом (2) и механизмом подрыва предпочтительно выполнена перегородка (3).

Патрон работает следующим образом.

При выстреле, внутри патрона, в его электронной части (механизм подрыва) происходит движение постоянного магнита (5) через катушку (4). В результате чего, в обмотке катушки (4) индуцируется ЭДС, что в свою очередь приводит к зарядке конденсатора (6), подключённого к катушке (4), который питает программируемый микропроцессор (7). Микропроцессор (7) через запрограммированный интервал времени подаёт напряжение на капсюль-воспламенитель (8). Капсюль-воспламенитель (8) воспламеняет пороховой заряд (9) патрона, который выбрасывает снаряд (10) (в частности, разбрасывает дробь), находящийся в головной части патрона. Задержка по времени воспламенения порохового заряда (9) обеспечивает подрыв патрона на заданном расстоянии. Необходимое время задержки может быть рассчитано на основании данных о скорости вылета патрона.

Заявленное техническое решение может быть использовано, не ограничиваясь, в качестве умных патронов (в частности, 12-го калибра) для охотничьего гладкоствольного ружья, или для другого оружия соответствующего принципа инициирования выстрела.

Представленные фигура, описание конструкции и использования патрона не исчерпывают возможные варианты исполнения и не ограничивают каким-либо образом объем заявляемого технического решения. Возможны иные варианты исполнения в объеме заявляемой формулы.

Похожие патенты RU2838214C1

название год авторы номер документа
ПАТРОН ДЛЯ ГЛАДКОСТВОЛЬНОГО ОРУЖИЯ 2000
  • Семенов А.Г.
  • Яугонен В.И.
RU2192611C2
Патрон для гладкоствольных ружей с разрушающейся пулей 2016
  • Айрапетян Валерик Сергеевич
  • Кислин Михаил Александрович
  • Зыков Виктор Аркадьевич
RU2608087C1
БОЕПРИПАС 2018
  • Архипов Андрей Владимирович
  • Бочкарев Сергей Васильевич
  • Игнатов Алексей Иванович
  • Пиняскин Александр Степанович
  • Хмеленко Вячеслав Николаевич
RU2705672C1
Охотничий патрон 2018
  • Варёных Николай Михайлович
  • Вагонов Сергей Николаевич
  • Букин Никита Геннадиевич
  • Ветохин Роман Дмитриевич
  • Прохоровский Алексей Евгеньевич
RU2689354C1
Двухпульный патрон для гладкоствольных ружей 2015
  • Айрапетян Валерик Сергеевич
  • Кислин Михаил Александрович
  • Зыков Виктор Аркадьевич
RU2612404C1
ПАТРОН ДЛЯ ГЛАДКОСТВОЛЬНОГО РУЖЬЯ 2000
  • Семенов А.Г.
  • Яугонен В.И.
RU2189002C2
ПАТРОН ДЛЯ СТРЕЛКОВОГО ОРУЖИЯ НЕЛЕТАЛЬНОГО ДЕЙСТВИЯ 2016
  • Варёных Николай Михайлович
  • Вагонов Сергей Николаевич
  • Букин Никита Геннадиевич
  • Ветохин Роман Дмитриевич
RU2622421C1
РУЖЕЙНЫЙ ПАТРОН 2012
  • Варёных Николай Михайлович
  • Вагонов Сергей Николаевич
RU2488768C1
Сигнальный патрон 2018
  • Вагонов Сергей Николаевич
  • Варёных Николай Михайлович
  • Букин Никита Геннадиевич
  • Микрюков Владимир Петрович
  • Сигаев Владимир Владимирович
RU2694657C1
ИСПЫТАТЕЛЬНЫЙ ПАТРОН ДЛЯ ГЛАДКОСТВОЛЬНОГО ОРУЖИЯ 1993
  • Аверин Н.Н.
  • Козлов В.П.
  • Гречишкин В.В.
  • Иогансен Б.А.
RU2072503C1

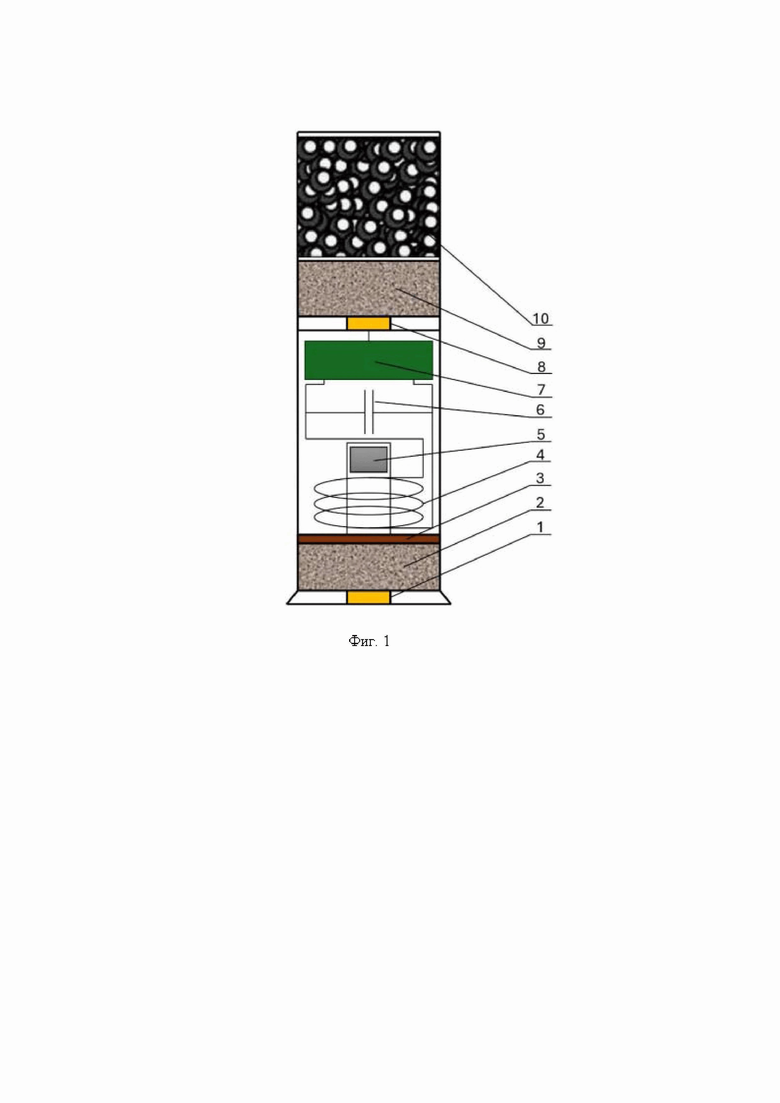

Иллюстрации к изобретению RU 2 838 214 C1

Реферат патента 2025 года Патрон для оружия

Техническое решение относится к боеприпасам, в частности к конструкции оружейного патрона. Патрон для оружия содержит гильзу, в которой по порядку установлены капсюль-воспламенитель, вышибной заряд и механизм подрыва. Механизм подрыва включает постоянный магнит, приводимый в движение через индукционную катушку, электрически соединенную с конденсатором, подключенным к программируемому микропроцессору, который выполнен с возможностью подачи напряжения через заданный интервал времени на капсюль-воспламенитель порохового заряда, за которым установлены пороховой заряд и снаряд. Между вышибным зарядом и механизмом подрыва выполнена перегородка. Техническим результатом является обеспечение возможности выброса снаряда из гильзы с задержкой по времени. 1 з.п. ф-лы, 1 ил.

Формула изобретения RU 2 838 214 C1

1. Патрон для оружия, содержащий гильзу, в которой по порядку установлены капсюль-воспламенитель, вышибной заряд и механизм подрыва, включающий постоянный магнит, приводимый в движение через индукционную катушку, электрически соединенную с конденсатором, подключенным к программируемому микропроцессору, который выполнен с возможностью подачи напряжения через заданный интервал времени на капсюль-воспламенитель порохового заряда, за которым установлены пороховой заряд и снаряд.

2. Патрон по п. 1, отличающийся тем, что между вышибным зарядом и механизмом подрыва выполнена перегородка.
