ЛЫЖНОЕ КРЕПЛЕНИЕ Российский патент 2025 года по МПК A63C9/00

Изобретение относится к производству лыжных креплений для ботинок как системы NNN, так и системы SNS, а также может быть использовано для установки на лыжероллеры.

Наиболее близким по технической сущности является лыжное крепление (патент на изобретение RU 2782219, опубл.: 24.10.2022 Бюл. №30), которое состоит из корпуса, выполненного за одно целое с головной частью и направляющей, рычага, флексора, зацепа, скобы, основания, шпильки, винтов-саморезов, крышки, отверстий, обеспечивающие крепление лыжного крепления к лыже, паза. В пазе располагается шпилька ботинка, максимально контактирующая с внутренней поверхностью паза. Рычаг снабжен декоративными выступами и декоративной впадиной. Крышкой в рабочем состоянии закрываются головки винтов-саморезов. Недостатком данного решения является невысокая надежность конструкции.

Задачей изобретения является разработка лыжного крепления простой конструкции, обеспечивающего высокую надежность и долговечность.

Для решения указанной задачи лыжное крепление состоит из корпуса, выполненного за одно целое с головной частью и направляющей, отверстий для крепления к лыже, в головной части корпуса установлены флексор, зацеп и паз, в который входит шпилька лыжного крепления, скобы, через которую зацеп шарнирно соединяется с рычагом, в теле головной части корпуса крепления в месте фиксации шпильки лыжного ботинка установлен металлический кронштейн, представляющий собой закладную деталь, которая имеет основание с тремя отверстиями, два из которых для крепления, а третье - технологическое, два загиба, выполненных в одну сторону, при этом с одного края загиб выполнен вертикально, с противоположного края загиб выполнен Г-образным, а со стороны вертикального загиба по краям выполнены продольные выступы.

Техническим результатом изобретения является повышение надежности, увеличение срока службы лыжного крепления, а также упрощение конструкции.

Сущность предлагаемого изобретения поясняется чертежами, на которых изображено:

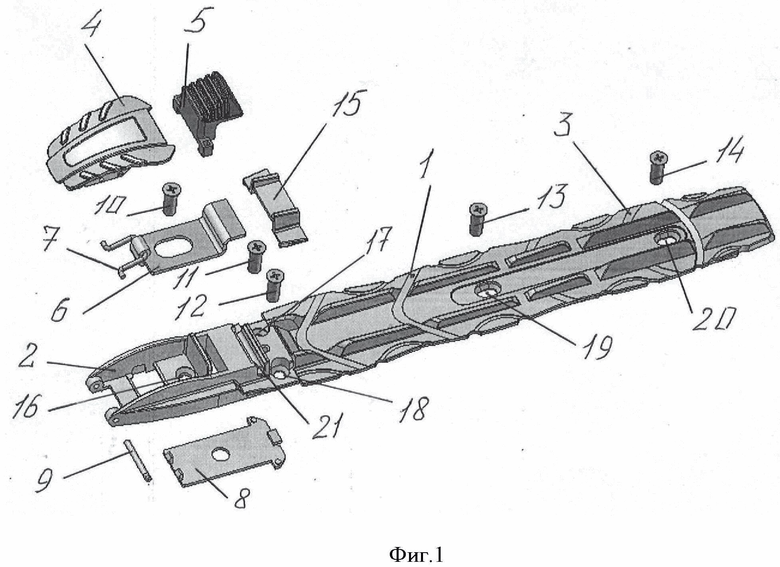

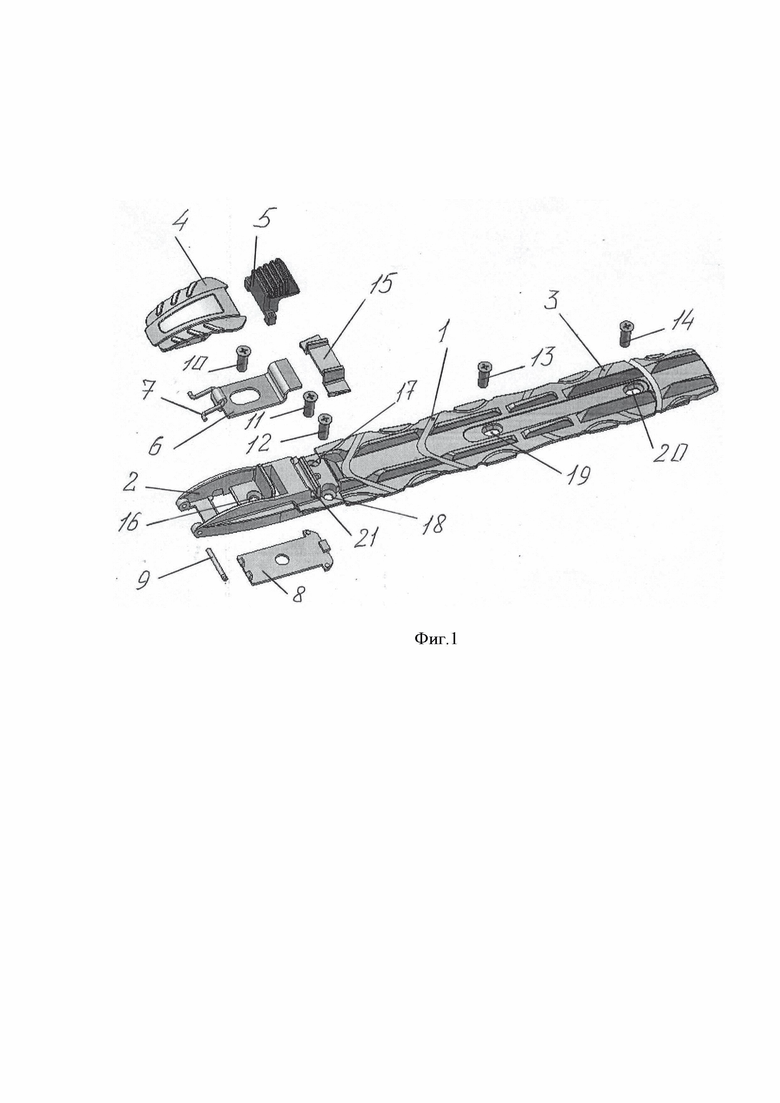

- на фиг. 1 лыжное крепление в разобранном состоянии;

- на фиг. 2 лыжное крепление в сборе;

- на фиг. 3 лыжное крепление с левого бока;

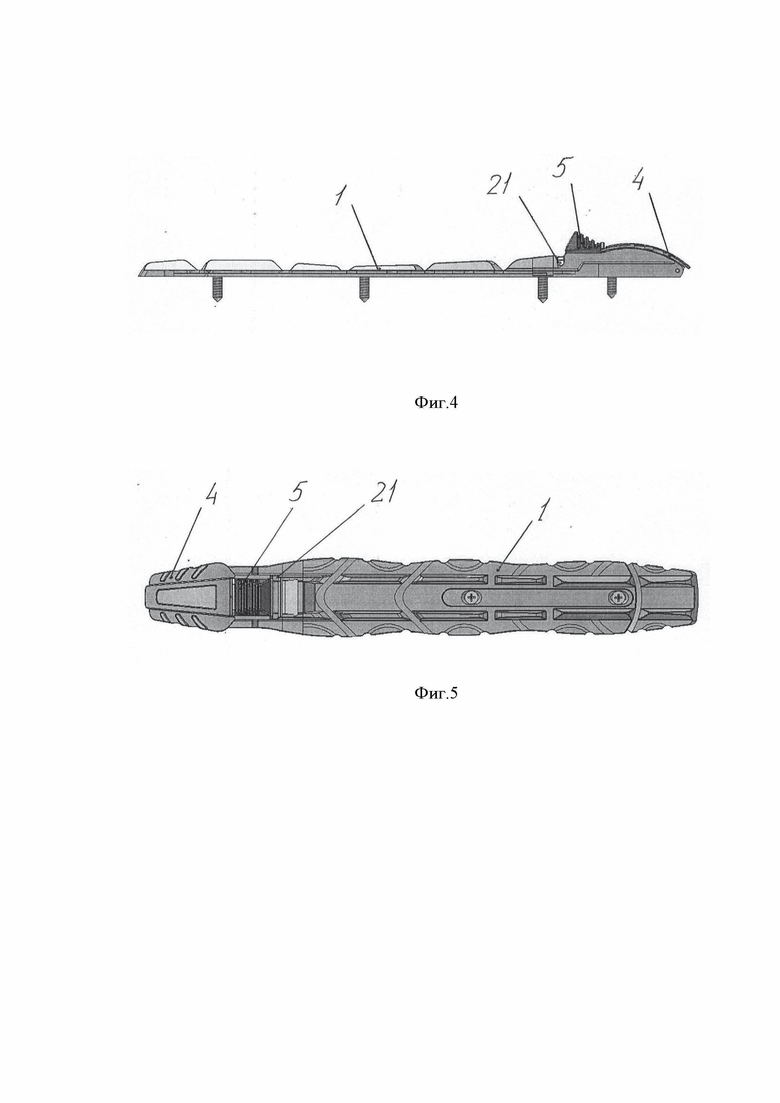

- на фиг. 4 лыжное крепление с правого бока;

- на фиг. 5 лыжное крепление сверху;

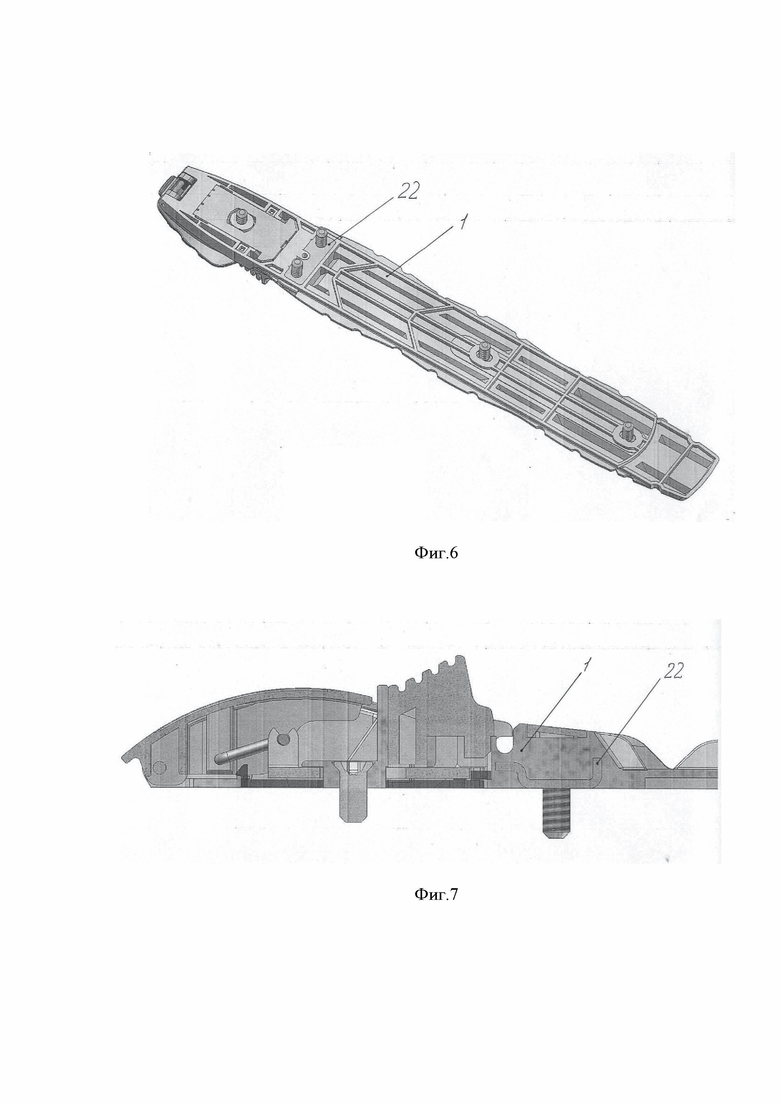

- на фиг. 6 лыжное крепление снизу и с правого бока;

- на фиг. 7 головная часть лыжного крепления с левого бока и в разрезе;

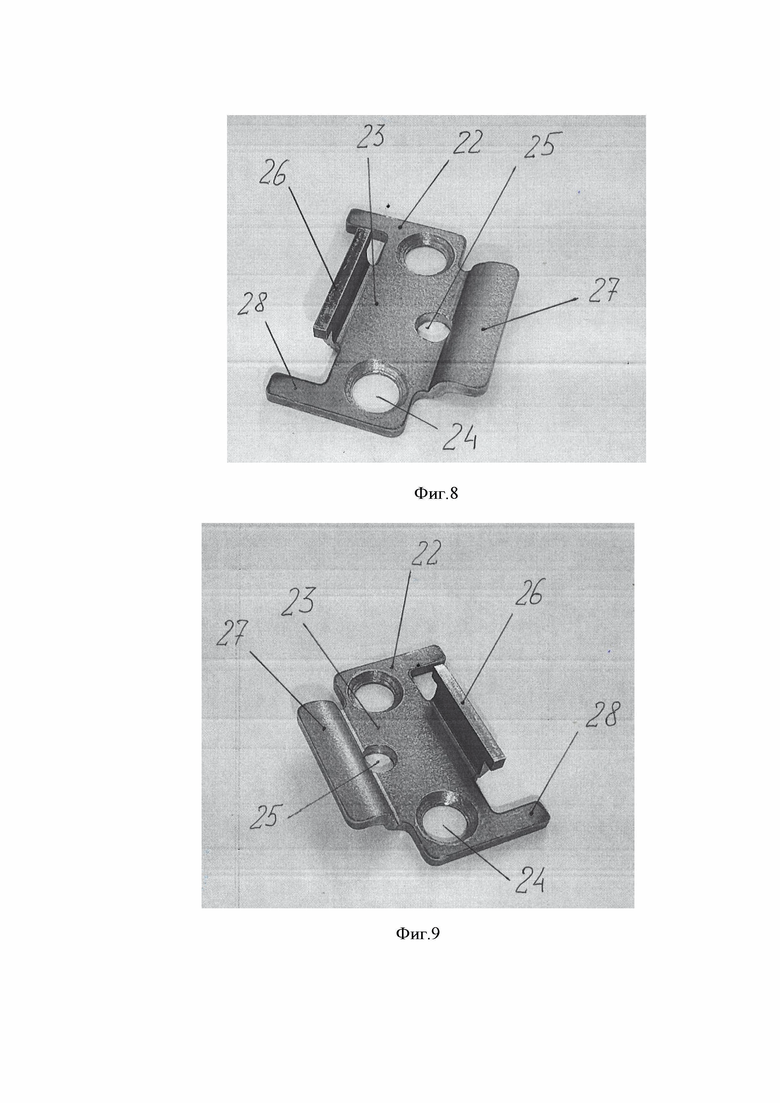

- на фиг. 8 и 9 - кронштейн,

где

1 - корпус,

2 - головная часть,

3 - направляющая,

4 - рычаг,

5 - флексор,

6 - зацеп,

7 - скоба,

8 - основание,

9 - шпилька,

10, 11, 12, 13, 14 - винты-саморезы,

15 - крышка,

16, 17, 18, 19, 20 - отверстия для креплений,

21 - паз,

22 - металлический кронштейн,

23 - основание кронштейна,

24 - отверстия для винтов-саморезов,

25 - технологическое отверстие,

26 - вертикальный загиба,

27 - Г-образный загиб,

28 - продольные выступы.

Лыжное крепление состоит из корпуса 1, выполненного за одно целое с головной частью 2 и направляющей 3, рычага 4, флексора 5, зацепа 6, скобы 7, основания 8, шпильки 9, винтов-саморезов 10, 11, 12, 13, 14, крышки 15, отверстий 16, 17, 18, 19, 20, обеспечивающие крепление лыжного крепления к лыже, паза 21. В пазе 21 располагается шпилька ботинка, максимально контактирующая с внутренней поверхностью паза. Крышкой 15 в рабочем состоянии закрываются головки винтов-саморезов 11, 12. Возвращение рычага 4 в исходное положение обеспечивает перекрытие паза 21 и, следовательно, обеспечивает надежное зацепление шпильки ботинка. В головной части корпуса крепления 1 залит металлический кронштейн 22, который идет за одно целое с корпусом 1.

Металлический кронштейн 22 представляет собой закладную деталь, которая имеет основание 23 с двумя отверстиями 24, с технологическим отверстием 25, два загиба, выполненных в одну сторону, при этом с одного края загиб 26 выполнен вертикально, с противоположного края загиб выполнен Г-образным 27, при этом со стороны вертикального загиба по краям выполнены продольные выступы 28. Технологическое отверстие 25 необходимо для фиксации кронштейна в пресс-форме при литье под давлением. Г-образный загиб 27 расположен в корпусе 1 непосредственно под шпилькой лыжного ботинка и берет на себя основную нагрузку при эксплуатации лыжного крепления.

Металлический кронштейн 22 располагается в головной части корпуса 1, а именно в том месте, где непосредственно фиксируется шпилька лыжного ботинка, которое испытывает максимальную нагрузку в процессе эксплуатации. Данный кронштейн выполняет роль металлокаркаса, который существенно повышает прочность и надежность корпуса лыжного крепления, т.к. металлическая деталь по прочности и надежности существенно превосходит детали из пластика. Металлический кронштейн является закладной деталью, которая фиксируется в пресс-форме и заливается жидким пластиком в процессе литья под давлением корпуса 1.

Лыжное крепление работает следующим образом.

При перемещении рычага 4 начинает перемещаться скоба 7, увлекая за собой зацеп 6, который открывает паз 21, в который вводится шпилька лыжного ботинка. Возвращение рычага 4 в исходное положение обеспечивает перекрытие паза 21 и, следовательно, обеспечивает надежное зацепление шпильки ботинка (на чертежах не показано).

Лыжное крепление имеет следующие преимущества по сравнению с аналогами:

- более простую конструкцию,

- устранение попадания снега и грязи в запорный механизм лыжного крепления,

- фиксацию шпильки ботинка по всей ее длине в пазу лыжного крепления,

- увеличение срока службы шпильки ботинка.

Изобретение относится к производству лыжных креплений для ботинок, как системы NNN, так и системы SNS, а также может быть использовано для установки на лыжероллеры. Лыжное крепление состоит из корпуса, выполненного за одно целое с головной частью и направляющей, отверстий для крепления к лыже, в головной части корпуса установлены флексор, зацеп и паз, в который входит шпилька лыжного крепления, скобы, через которую зацеп шарнирно соединяется с рычагом, в теле головной части корпуса крепления в месте фиксации шпильки лыжного ботинка установлен металлический кронштейн, представляющий собой закладную деталь, которая имеет основание с тремя отверстиями, два из которых для крепления, а третье - технологическое, два загиба, выполненных в одну сторону, при этом с одного края загиб выполнен вертикально, с противоположного края загиб выполнен Г-образным, а со стороны вертикального загиба по краям выполнены продольные выступы. Техническим результатом является повышение надежности, увеличение срока службы лыжного крепления, а также упрощение конструкции. 9 ил.

Лыжное крепление состоящее из корпуса, выполненного за одно целое с головной частью и направляющей, отверстий для крепления к лыже, в головной части корпуса установлены флексор, зацеп и паз, в который входит шпилька лыжного крепления, скобы, через которую зацеп шарнирно соединяется с рычагом, отличающееся тем, что в теле головной части корпуса крепления в месте фиксации шпильки лыжного ботинка установлен металлический кронштейн, представляющий собой закладную деталь, которая имеет основание с тремя отверстиями, два из которых для крепления, а третье - технологическое, два загиба, выполненных в одну сторону, при этом с одного края загиб выполнен вертикально, с противоположного края загиб выполнен Г-образным, а со стороны вертикального загиба по краям выполнены продольные выступы.
