Интерактивный лазерный стрелковый тренажер Российский патент 2025 года по МПК F41J5/02

Стрелковый тренажер относится к средствам обучения начальным навыкам стрельбы. Основное назначение этого устройства - ознакомление обучающихся базовым действиям при обращении со стрелковым оружием, в том числе: технике безопасности, правильному удержанию, заряжанию, прицеливанию, нажатию на спусковой крючок, анализу результата. Тренажер безопасен и может использоваться в любых помещениях, в том числе детских и общеобразовательных организациях, на общественных и спортивных объектах, в аттракционах, играх.

Технической проблемой является сложность одновременного обучения стрельбе большой группы стрелков в необорудованном для стрельбы помещении. В настоящее время данная проблема лучше всего решается с помощью проекционных тиров, но такое решение требует оснащение помещения дорогостоящим оптико-проекционным и дополнительным электронным оборудованием, программного обеспечения, сложного управления и настройки. Данная проблема особенно актуальна для таких организаций, как школы, ССУЗы, ВУЗы, спортивные клубы и секции.

Заявляемое изделие позволяет в короткие сроки, в любом помещении, для любой группы людей, вне зависимости от их количества и возраста (от 6 лет), без привлечения узких специалистов организовать процесс обучения начальным навыкам стрельбы с возможностью адаптации оружия под каждого стрелка и с возможностью объективного контроля результата каждого стрелка.

Известен стрелковый тренажер (патент №21825, публ. 20.02.2002), содержащий оптический излучатель и мишень, отличающийся тем, что излучатель выполнен для размещения в стволе стрелкового оружия и включает лазер, элементы питания и схему запуска для срабатывания в момент выстрела, а мишень представляет собой разбитое на сектора поле с равномерно расположенными по нему светодиодами, при этом в каждом из секторов светодиоды соединены последовательно, а количество секторов для сигнализации результатов попадания выбрано не менее одного.

Недостатком известной конструкции является отсутствие возможности использования лазерного модуля в режиме луча, отсутствие функции перезарядки, счетчика выстрелов, сложность конструкции мишени.

Известна фотоэлектрическая мишень (патент 167184, публ. 27.12.2016), содержащая непрозрачный корпус с передней панелью, на которой имеются зона регистрации точного попадания, и зона регистрации промаха. Устройство отображения может выполняться в виде табло, размещенном на мишени или вне нее, результаты попаданий могут отображаться на экране ЭВМ.

Недостатком данной мишени является отсутствие информации о зоне попадания в случае промаха, поскольку данная мишень показывает только два результата -попадание или промах.

Технический результат, достигаемый при использовании предлагаемого тренажера, заключается в повышении интерактивности и улучшению контроля обучения начальным навыкам стрельбы.

Технический результат достигается тем, что интерактивный лазерный стрелковый тренажер содержит лазерный излучатель, закрепленный на оружии с помощью надульника с регулируемым шаровым держателем, источник питания, электрическую схему включения лазерного излучателя, связанную со спусковым крючком оружия, при этом оружие снабжено индикатором количества выстрелов и съемным ключом перезарядки, взаимодействующим с переключателем перезарядки, соединенных в электрическую схему включения лазерного излучателя, который имеет возможность кратковременного включения и постоянной работы, а мишень выполнена секторной и снабжена источником питания, световым и звуковым индикаторами.

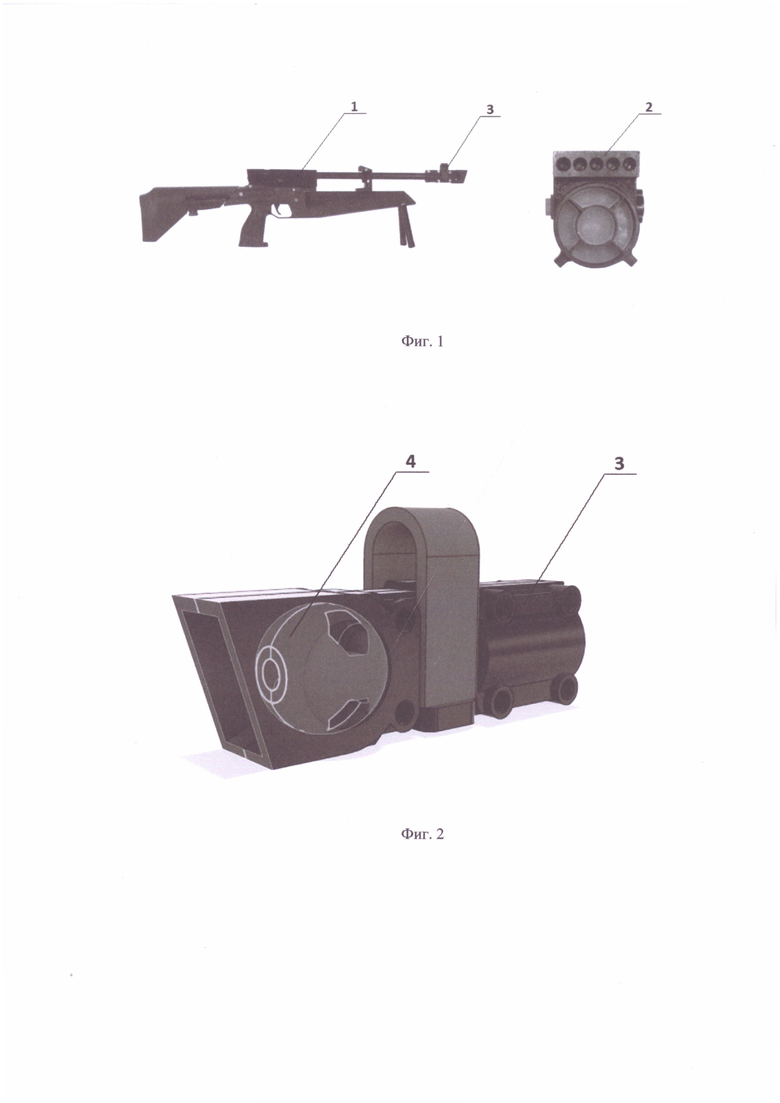

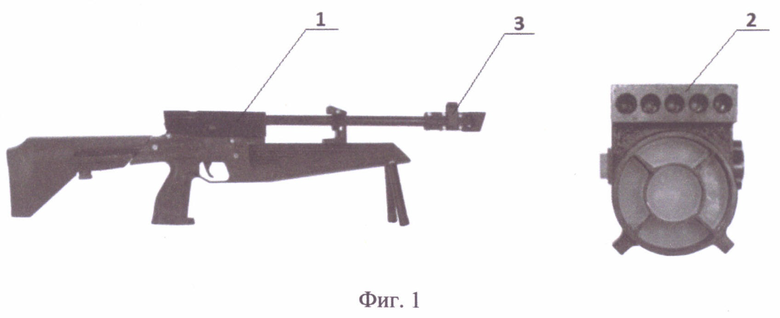

Интерактивный лазерный стрелковый тренажер состоит из оружия 1 с установленным лазерным излучателями светочувствительной пятисекторной мишени 2 оригинальной конструкции (Фиг. 1). Оружие может быть выполнено в виде винтовки, пистолета или револьвера.

Оружие 1 имеет надульник 3 с регулируемым шаровым держателем 4 лазерного излучателя (Фиг. 2), позволяющий быстро произвести настройку положения луча относительно прицельных приспособлений оружия для каждого стрелка с учетом индивидуальных особенностей. Оружие снабжено источником питания и электрической схемой включения лазера, соединенной с переключателем, взаимодействующим со спусковым крючком оружия. Оружие имеет посадочное крепление под прицельные устройства «ласточкин хвост» шириной 11 мм на ствольной коробке и кронштейне ствола, что позволяет использовать все стандартные прицельные приспособления.

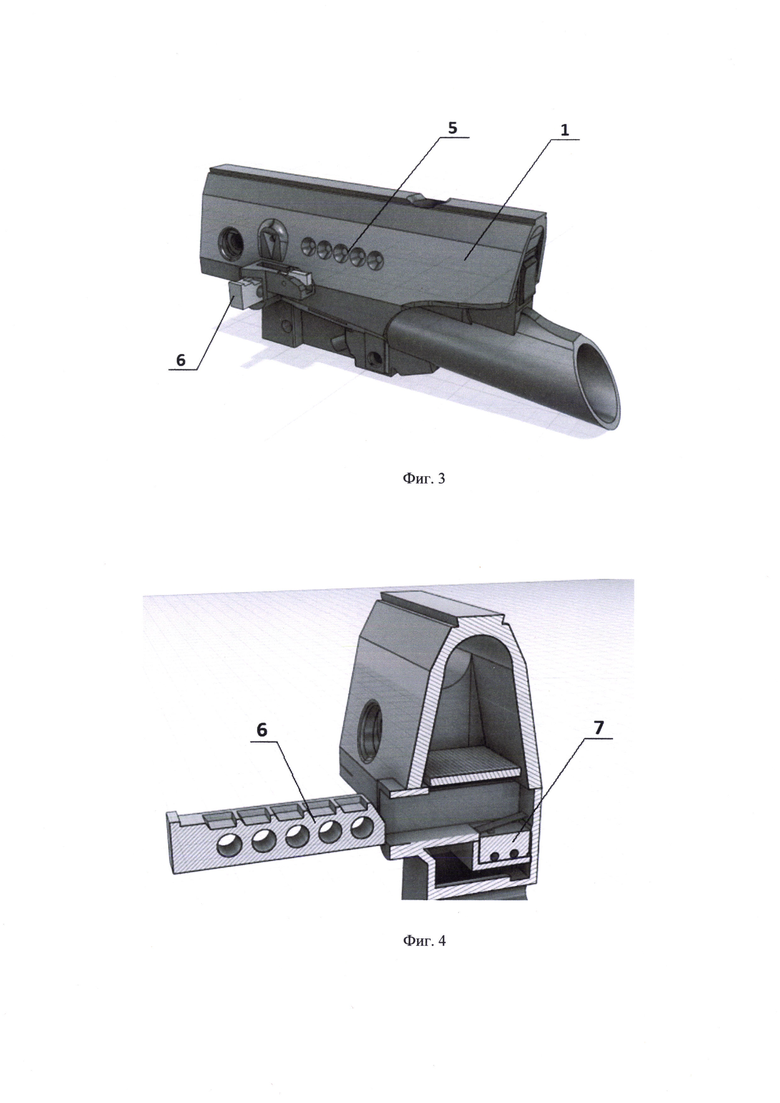

Оружие снабжено индикатором 5 (Фиг. 3) количества выстрелов и ключом 6 перезарядки в виде съемного магазина, взаимодействующего с переключателем 7 перезарядки (Фиг. 4).

Оружие 1 имеет функцию перезарядки с отъемным ключом 6 на пять выстрелов и возможностью извлечь ключ перезарядки из оружия для организации зачетной стрельбы. Оружие может выполнить только пять выстрелов и только после нажатия на переключатель 7 перезарядки, при этом ключ 6 перезарядки может быть извлечен из оружия 1. Предусмотрено два режима работы лазерного излучателя - режим «луч» и режим «выстрел», при этом оба режима могут быть активированы только с ключом 6 перезарядки.

Мишень 2 имеет центральную часть и четыре боковых сектора с чувствительными элементами, а также пять световых индикаторов на отдельном табло, при этом размеры некоторых секторов или все сектора мишени могут соответствовать спортивным нормативам. Мишень имеет несколько режимов работы, в том числе режим тренировки удержания луча, режим тренировки выстрелов и зачетный режим, в котором мишень автоматически считает и отображает на внешних световых индикаторах количество попаданий по центральному сектору. Мишень снабжена устройством для крепления листового материала контрастного цвета в качестве заднего фона для улучшения информативности стрельбы и контрастного выделения мишени, а также датчиком освещенности для автоматической регулировки чувствительности.

Оружие 1 с лазерным излучателем и мишень 2 автономны и работают от аккумуляторов.

Оружие и мишень с помощью модулей обмена цифрового информацией и специального программного обеспечения могут быть связаны в единую информационную сеть с компьютерами и мобильными устройствами пользователей для сбора, хранения и сравнения результатов, управлением настройками, организации соревнований.

Интерактивный лазерный стрелковый тренажер работает следующим образом.

Оружие может работать в режиме выстрела и режиме луча. Для индивидуальной настройки оружия и знакомства с процессом прицеливания стрелок включает оружие в режим «луч» и, удерживая оружие, настраивает положение шарового держателя 4 лазерного излучателя таким образом, чтобы положение видимой световой точки соответствовало точке прицеливания по прицельным приспособлениям.

Перезарядка осуществляется нажатием на отъемный ключ 6, который выполняет функцию клавиши перезарядки. В режиме «луч» после нажатия на кнопку 7 перезарядки лазерный излучатель переходит в режим постоянного свечения, выключается и включается спусковым крючком. В режиме «выстрел» после нажатия на переключатель 7 перезарядки на панели оружия загорается пять индикаторов 5, соответствующие возможным выстрелам.

После каждого нажатия на спусковой крючок происходит кратковременное срабатывание лазерного модуля (выстрел) и выключатся один индикатор. После пятого выстрела последний световой индикатор гаснет, загорается индикатор над ключом 6 перезарядки. Далее, если нажать на ключ 6 перезарядки, алгоритм повторится. В случае отсутствия ключа перезарядка дальнейшая стрельба невозможна. При этом повышается контроль за процессом стрельбы.

Мишень 2 имеет три режима работы: режим удержания луча, тренировочный режим, зачетный режим. В режиме удержания луча мишень 2 подсвечивает сектор попадания луча. В тренировочном режиме при попадании по одному из секторов указывается сектор попадания, а сама мишень взаимодействует со стрелком с помощью звуков и подсветки. В зачетном режиме при каждом попадании в центральный сектор один за другим включаются световые индикаторы на мишени, всего пять индикаторов. Мишень может быть установлена на регулируемом по высоте штативе, обеспечивающим стрельбу в положении стоя, сидя и лежа. Задняя крышка корпуса мишени снабжена устройством для крепления бумажного листа формата А4 или другого листового материала соответствующего размера в качестве заднего фона для улучшения информативности стрельбы и контрастного выделения мишени.

Режим «луч» позволяет в короткое время обучить принципу наведения и прицеливания даже детей дошкольного возраста, также режим «луч» удобен для проведения тренировок статических упражнений, направленных на отработку правильного расположения частей тела в разных положениях стрельбы.

В тренировочном режиме мишень реагирует на каждый выстрел оружия, подсвечивая сектор попадания, при этом при попадании в центральный сектор дополнительно включается иллюминация верхних световых индикаторов и включается звуковое сопровождение, что позволяет формировать у стрелка ощущение точного выстрела.

В зачетном режиме мишень подсвечивает сектор попадания, при этом при попадании в центральный сектор на верхней панели загорается один из пяти световых индикаторов. В случае, если руководитель стрельбы (тренер/учитель/инструктор) произведет перезарядку оружия, а после этого извлечет у обучающегося ключ 6 перезарядки, то объективным результатом контроля качества обучения будет количество светящихся индикаторов, сигнализирующих о попадании в центральный сектор мишени.

Такое совмещение режимов позволяет за короткое время пользователю с нулевым опытом стрельбы научиться удержанию в различных положениях стрельбы, дыханию, прицеливанию, плавному нажатию на спусковой крючок, при этом одновременно на занятии может участвовать большое количество стрелков.

Таким образом, применение на оружии индикатора количества выстрелов со съемным ключом перезарядки, соединенных в электрическую схему включения лазерного излучателя, и применение мишени снабженной световым и звуковым индикаторами, позволило повысить интерактивность обучения и осуществлять контроль над процессом стрельбы.

Тренажер полезен при начальном обучении обращению с оружием, подготовке к сдаче испытаний по стрельбе при сдаче норм ГТО, в начальной военной подготовке, в спортивных секциях по пулевой стрельбе, биатлону, полиатлону и других смежных видах спорта, использующих стрельбу.

Изобретение относится к области средств обучения навыкам стрельбы и касается интерактивного лазерного стрелкового тренажера. Тренажер содержит оружие и мишень, закрепленный на оружии лазерный излучатель, источник питания, электрическую схему включения лазерного излучателя, связанную со спусковым крючком оружия, при этом оружие снабжено индикатором количества выстрелов и съемным ключом перезарядки, взаимодействующим с переключателем перезарядки, соединенными в электрическую схему включения лазерного излучателя, который имеет возможность кратковременного включения и постоянной работы. Мишень выполнена секторной и снабжена источником питания, световым и звуковым индикаторами. Технический результат заключается в повышении интерактивности и улучшении контроля обучения начальным навыкам стрельбы. 5 з.п. ф-лы, 4 ил.

1. Интерактивный лазерный стрелковый тренажер содержит оружие и мишень, закрепленный на оружии лазерный излучатель, источник питания, электрическую схему включения лазерного излучателя, связанную со спусковым крючком оружия, при этом оружие снабжено индикатором количества выстрелов и съемным ключом перезарядки, взаимодействующим с переключателем перезарядки, соединенными в электрическую схему включения лазерного излучателя, который имеет возможность кратковременного включения и постоянной работы, а мишень выполнена секторной и снабжена источником питания, световым и звуковым индикаторами.

2. Стрелковый тренажер по п. 1, отличающийся тем, что оружие имеет надульник с регулируемым шаровым держателем лазерного излучателя.

3. Стрелковый тренажер по п. 1, отличающийся тем, что оружие имеет посадочное крепление «ласточкин хвост» под прицельные устройства.

4. Стрелковый тренажер по п. 1, отличающийся тем, что мишень снабжена датчиком освещенности и имеет возможность автоматической регулировки чувствительности.

5. Стрелковый тренажер по п. 1, отличающийся тем, что мишень может быть снабжена звуковым устройством для голосового информирования при взаимодействии со стрелком.

6. Стрелковый тренажер по п. 1, отличающийся тем, что мишень может быть установлена на штативе с регулировкой высоты, обеспечивающем стрельбу в положении стоя, сидя и лежа.
