ОПТИЧЕСКИЙ ПРИЦЕЛ С ТРАНСФОКАТОРОМ Российский патент 2025 года по МПК F41G1/38

ОБЛАСТЬ ТЕХНИКИ

Настоящая заявка относится к области техники оптических прицелов и, в частности, к оптическому прицелу с трансфокатором.

УРОВЕНЬ ТЕХНИКИ

Оптический прицел с трансфокатором обычно включает в себя корпус оптического прицела, внутреннюю трубку, выполненную в корпусе оптического прицела и выполненную с возможностью вращения вокруг своей центральной оси, и набор линз трансфокатора, выполненный во внутренней трубке. В корпусе оптического прицела выполнена канавка трансфокатора, проходящая вдоль окружного направления корпуса оптического прицела. Внутренняя трубка снабжена штифтом трансфокатора, который с возможностью скольжения соединен с канавкой трансфокатора. Набор линз трансфокатора связан с внутренней трубкой. Внутренняя трубка при ее вращении может приводить набор линз трансфокатора в перемещение вдоль осевого направления внутренней трубки. За счёт указанного штифт трансфокатора приводится в скольжение вдоль канавки трансфокатора для вызова вращения внутренней трубки, чтобы вызвать перемещение набора линз трансфокатора вдоль осевого направления внутренней трубки, таким образом регулируя кратность изменения фокусного расстояния оптического прицела с трансфокатором. Однако локальная прочность корпуса оптического прицела будет ослаблена из-за канавки трансфокатора, так что корпус оптического прицела подвержен деформации или даже поломке в канавке трансфокатора и рядом с канавкой трансфокатора при ударе, а сам оптический прицел с трансфокатором имеет непродолжительный срок службы.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Один вариант осуществления настоящего изобретения предназначен для обеспечения оптического прицела с трансфокатором, решающего указанную проблему, состоящую в том, что в силу ослабления локальной прочности корпуса оптического прицела из-за канавки трансфокатора корпус оптического прицела подвержен деформации или даже поломке в канавке трансфокатора и рядом с канавкой трансфокатора при ударе, а сам оптический прицел с трансфокатором, известный из уровня техники, имеет недостаточный срок службы.

Для решения описанной выше задачи в настоящем изобретении используются следующие технические решения: оптический прицел с трансфокатором включает в себя:

корпус оптического прицела;

внутреннюю трубку, выполненную в корпусе оптического прицела и выполненную с возможностью совершения кругового вращения вокруг центральной оси внутренней трубки, при этом осевое положение внутренней трубки относительно корпуса оптического прицела является фиксированным;

набор линз трансфокатора, выполненный во внутренней трубке и связанный с внутренней трубкой, при этом внутренняя трубка при круговом вращении приводит набор линз трансфокатора в перемещение вдоль осевого направления внутренней трубки;

набор окуляра, выполненный в конце корпуса оптического прицела, ближайшем к стороне глаза; и

приводной элемент, соединенный между внутренней трубкой и набором окуляра, при этом обеспечено поддержание синхронного кругового вращения приводного элемента, набора окуляра и внутренней трубки.

В некоторых вариантах осуществления оптический прицел с трансфокатором также включает в себя наружную трубку; наружная трубка выполнена в корпусе оптического прицела с наружной стороны внутренней трубки; при этом наружная трубка имеет фиксированное осевое положение относительно корпуса оптического прицела, и обеспечено предотвращение кругового вращения наружной трубки вокруг свой центральной оси;

стенка одной из наружной трубки и внутренней трубки снабжена криволинейной канавкой, проходящей по спирали и проникающей через стенку; а стенка другой из указанных наружной трубки и внутренней трубки снабжена прямолинейной канавкой, проходящей вдоль осевого направления стенки и проникающей через стенку; и

набор линз трансфокатора снабжен ползунком; при этом ползунок с возможностью скользящего перемещения соединен с криволинейной канавкой и прямолинейной канавкой.

В некоторых вариантах осуществления наружная трубка жестко соединена с корпусом оптического прицела.

В некоторых вариантах осуществления оптический прицел с трансфокатором также включает в себя первое удерживающее кольцо, выполненное в корпусе оптического прицела и соединенное с корпусом оптического прицела; при этом первое удерживающее кольцо удерживается на стороне конца внутренней трубки, ближайшего к стороне глаза.

В некоторых вариантах осуществления шаровая головка выполнена выпуклой на окружной стороне конца наружной трубки, ближайшего к стороне глаза; шаровое гнездо выполнено вогнутым на внутренней стенке корпуса оптического прицела; при этом шаровая головка шарнирно соединена с шаровым гнездом; и

оптический прицел с трансфокатором также включает в себя регулировочный механизм, выполненный в конце наружной трубки, удаленном от стороны глаза; при этом регулировочный механизм выполнен с возможностью принуждения наружной трубки к вращению вокруг центра шарового гнезда.

В некоторых вариантах осуществления фланец выполнен выпуклым на окружной стороне конца внутренней трубки, ближайшего к стороне глаза; при этом фланец и шаровая головка объединены в цельную конструкцию шаровой головки, и все вместе шарнирно соединены с шаровым гнездом.

В некоторых вариантах осуществления оптический прицел с трансфокатором также включает в себя компрессионное кольцо, выполненное в корпусе оптического прицела и соединенное с корпусом оптического прицела; при этом компрессионное кольцо сжимает фланец, препятствуя отделению фланца и шаровой головки от шарового гнезда.

В некоторых вариантах осуществления конец внутренней трубки, ближайший к стороне глаза, не выступает из наружной трубки; а шаровая головка представляет собой цельную конструкцию шаровой головки и независимо шарнирно соединена с шаровым гнездом.

В некоторых вариантах осуществления оптический прицел с трансфокатором также включает в себя компрессионное кольцо, выполненное в корпусе оптического прицела и соединенное с корпусом оптического прицела, и второе удерживающее кольцо, выполненное в наружной трубке и соединенное с наружной трубкой; компрессионное кольцо сжимает шаровую головку, препятствуя отделению шаровой головки от шарового гнезда; а второе удерживающее кольцо удерживается на стороне конца внутренней трубки, ближайшего к стороне глаза.

В некоторых вариантах осуществления останавливающая вращение канавка, проходящая вдоль осевого направления наружной трубки, образована в наружной окружной поверхности шаровой головки; второе снабженное резьбой отверстие, проходящее вдоль радиального направления корпуса оптического прицела и сообщающееся с останавливающей вращение канавкой, образовано в корпусе оптического прицела; оптический прицел с трансфокатором также включает в себя останавливающий вращение болт, выполненный во втором снабженном резьбой отверстии; при этом стержневая часть останавливающего вращение болта выступает из второго снабженного резьбой отверстия и ограничена останавливающей вращение канавкой с обеспечением предотвращения кругового вращения наружной трубки вокруг своей центральной оси.

В некоторых вариантах осуществления стержневая часть останавливающего вращение болта сближена с двумя противоположными стенками останавливающей вращение канавки.

В некоторых вариантах осуществления наружная трубка имеет радиальную плоскость, проходящую через центр шарового гнезда и перпендикулярную центральной оси корпуса оптического прицела; при этом контактная точка или линия контакта между стержневой частью останавливающего вращение болта и каждой из стенок останавливающей вращение канавки лежат в радиальной плоскости.

В некоторых вариантах осуществления конец наружной трубки, удаленный от стороны глаза, снабжен удерживающей частью; а удерживающая часть удерживается на стороне конца внутренней трубки, удаленного от стороны глаза.

В некоторых вариантах осуществления приводной элемент снабжен приводным цилиндром, вставленным во внутреннюю трубку; выступ выполнен выпуклым на наружной поверхности приводного цилиндра; стенка внутренней трубки снабжена проходящей в осевом направлении ограничительной канавкой; конец ограничительной канавки, ближайший к стороне глаза, сообщается с наружной стороной внутренней трубки; а выступ ограничен ограничительной канавкой.

В некоторых вариантах осуществления выступ сближен с двумя противоположными стенками ограничительной канавки.

В некоторых вариантах осуществления приводной элемент снабжен приводным цилиндром, вставленным во внутреннюю трубку; выступ выполнен выпуклым на наружной поверхности приводного цилиндра; стенка внутренней трубки снабжена проходящей в осевом направлении ограничительной канавкой; конец ограничительной канавки, ближайший к стороне глаза, сообщается с наружной стороной внутренней трубки; выступ ограничен ограничительной канавкой; при этом выступ сближен с двумя противоположными стенками ограничительной канавки; и

наружная трубка имеет радиальную плоскость, проходящую через центр шарового гнезда и перпендикулярную центральной оси корпуса оптического прицела; при этом контактная точка или линия контакта между выступом и каждой из стенок ограничительной канавки лежат в радиальной плоскости.

В некоторых вариантах осуществления оптический прицел с трансфокатором также включает в себя фиксирующее прижимное кольцо, соединенное с концом корпуса оптического прицела, ближайшим к стороне глаза; и фиксирующее прижимное кольцо прижимает приводной элемент к стороне конца корпуса оптического прицела, ближайшего к стороне глаза, таким образом, что осевое положение приводного элемента относительно корпуса оптического прицела является фиксированным.

В некоторых вариантах осуществления набор окуляра включает в себя цилиндр, соединенный с приводным элементом; цилиндр установлен на наружной стороне приводного элемента; наружная поверхность цилиндра снабжена радиально проникающим первым снабженным резьбой отверстием; оптический прицел с трансфокатором также включает в себя синхронизирующий болт, выполненный в первом снабженном резьбой отверстии; при этом синхронизирующий болт сближен с приводным элементом таким образом, что цилиндр и приводной элемент поддерживают синхронное круговое вращение.

Оптический прицел с трансфокатором, обеспеченный настоящим изобретением, имеет следующие обеспечивающие преимущество эффекты:

Согласно оптическому прицелу с трансфокатором, обеспеченному данным вариантом осуществления настоящего изобретения, приводной элемент соединен с набором окуляра и внутренней трубкой таким образом, что набор окуляра, приводной элемент и внутренняя трубка поддерживают синхронное круговое вращение. При этом, когда кратность изменения фокусного расстояния оптического прицела с трансфокатором должна быть отрегулирована, набор окуляра, расположенный во внешней окружающей среде и обеспеченный ближе к пользователю, может быть удержан пользователем, при этом набор окуляра может вращаться по окружности, тем самым принуждая приводной элемент и внутреннюю трубку к синхронному круговому вращению. Внутренняя трубка при круговом вращении принуждает набор линз трансфокатора к перемещению вдоль осевого направления внутренней трубки, тем самым регулируя кратность изменения фокусного расстояния оптического прицела с трансфокатором. Управление трансфокатором является простым, удобным и быстрым. По сравнению с существующим оптическим прицелом с трансфокатором настоящее изобретение устраняет такие конструкции как штифт трансфокатора и канавка трансфокатора на корпусе оптического прицела, а также может эффективно обеспечивать и улучшать конструктивную прочность корпуса оптического прицела, уменьшать деформацию или даже предотвращать поломку корпуса оптического прицела при ударе из-за ослабленной локальной прочности корпуса оптического прицела, тем самым делая корпус оптического прицела не подверженным деформации и поломке и обеспечивая и продлевая срок службы оптического прицела с трансфокатором.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Для более ясного представления технических решений в вариантах осуществления настоящего изобретения ниже кратко описаны сопроводительные чертежи, необходимые для понимания вариантов осуществления или уровня техники. Очевидно, что сопроводительные чертежи в следующем описании просто иллюстрируют некоторые варианты осуществления настоящего изобретения, и специалисты в данной области техники могут получать другие чертежи из этих чертежей без творческих усилий.

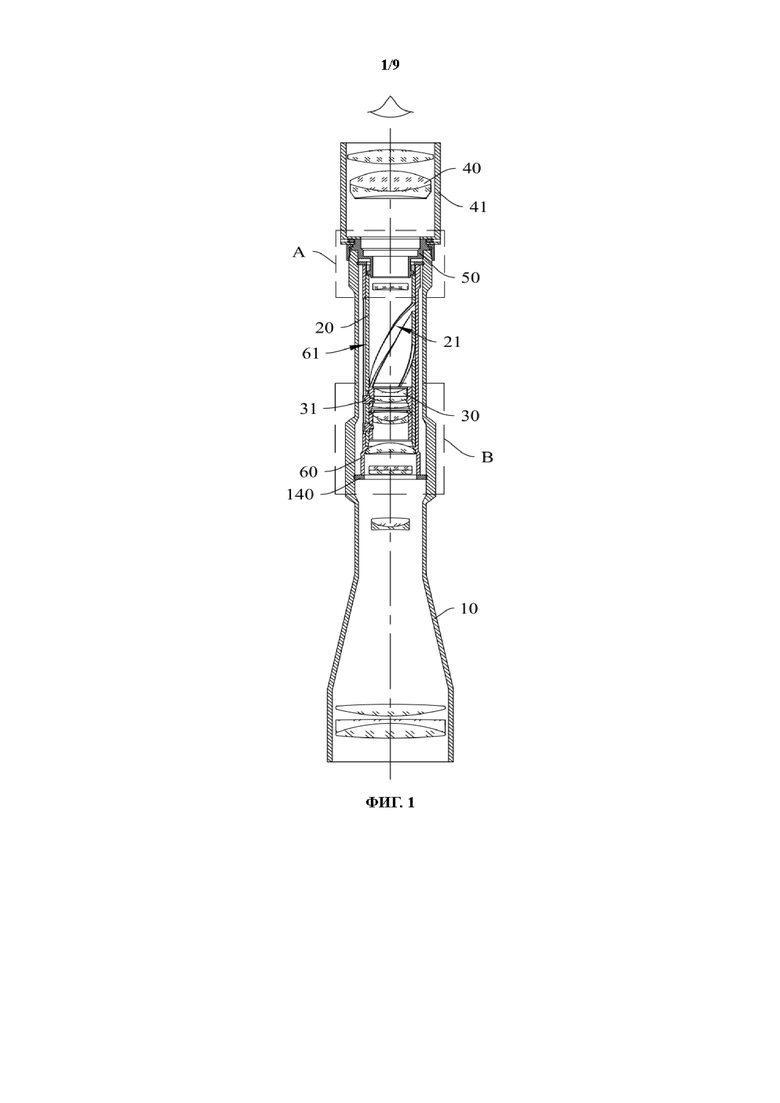

ФИГ. 1 - конструктивный схематический вид оптического прицела с трансфокатором согласно варианту 1 осуществления настоящего изобретения;

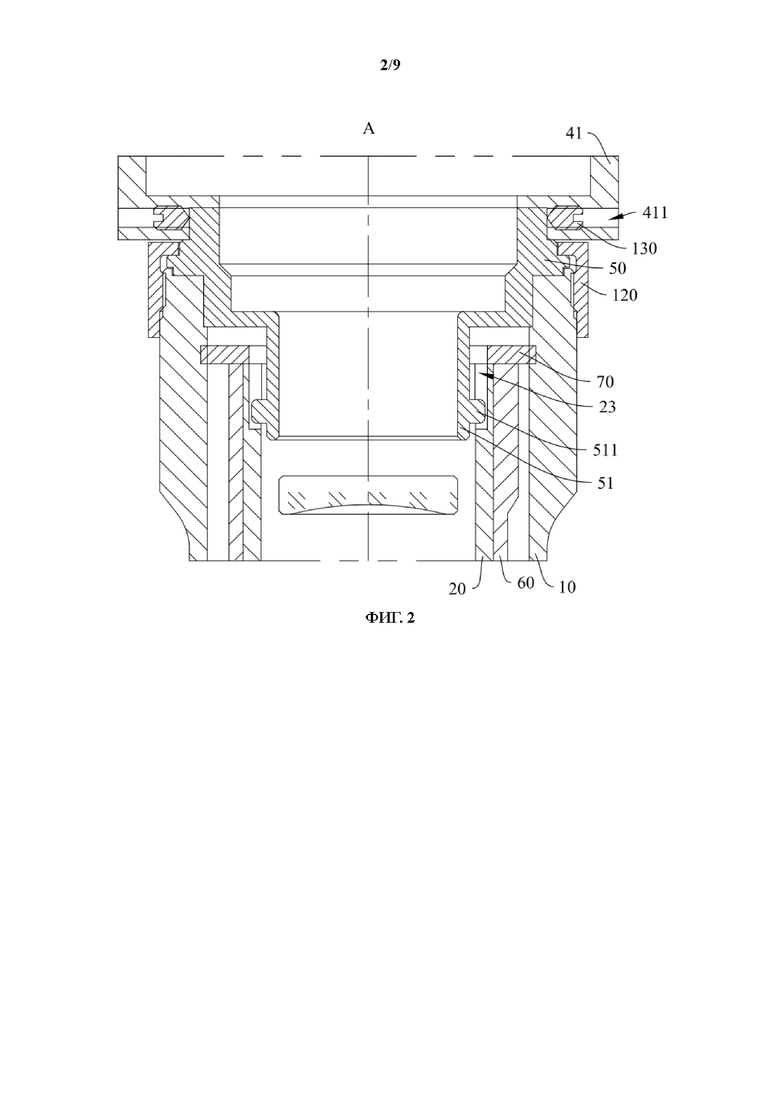

ФИГ. 2 - увеличенное изображение фрагмента А, показанного на ФИГ. 1;

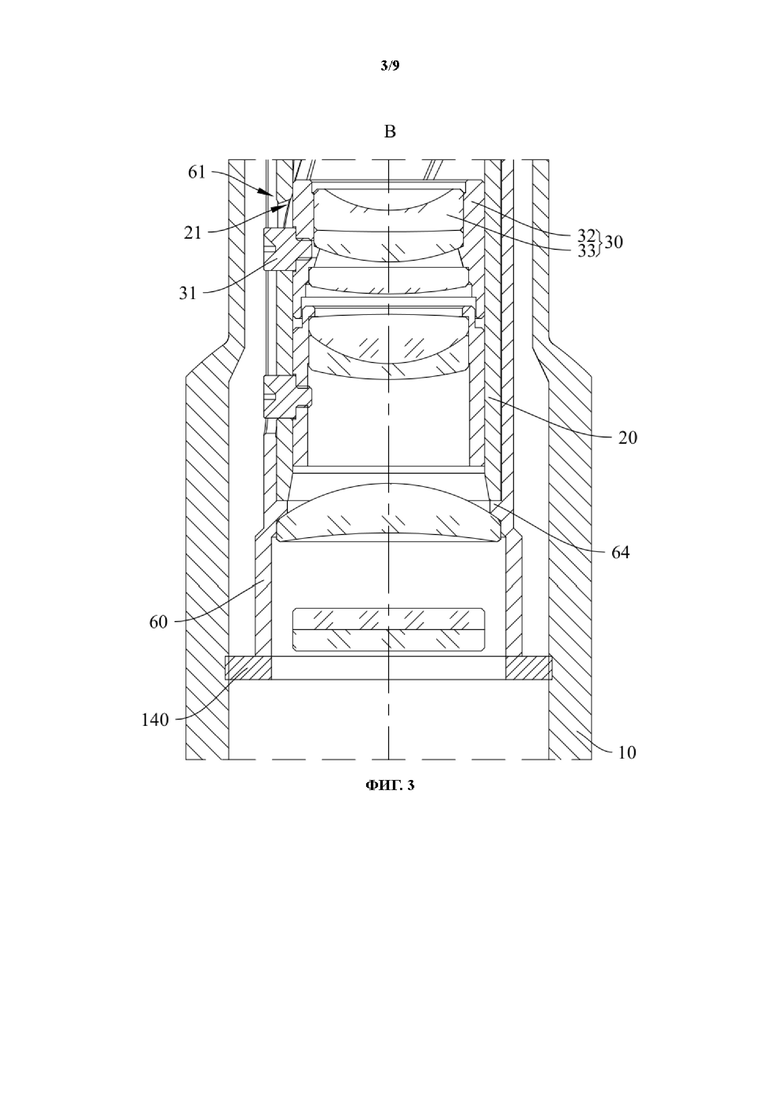

ФИГ. 3 - увеличенное изображение фрагмента B, показанного на ФИГ. 1;

ФИГ. 4 - покомпонентный схематический вид приводного элемента и внутренней трубки согласно варианту 1 осуществления настоящего изобретения;

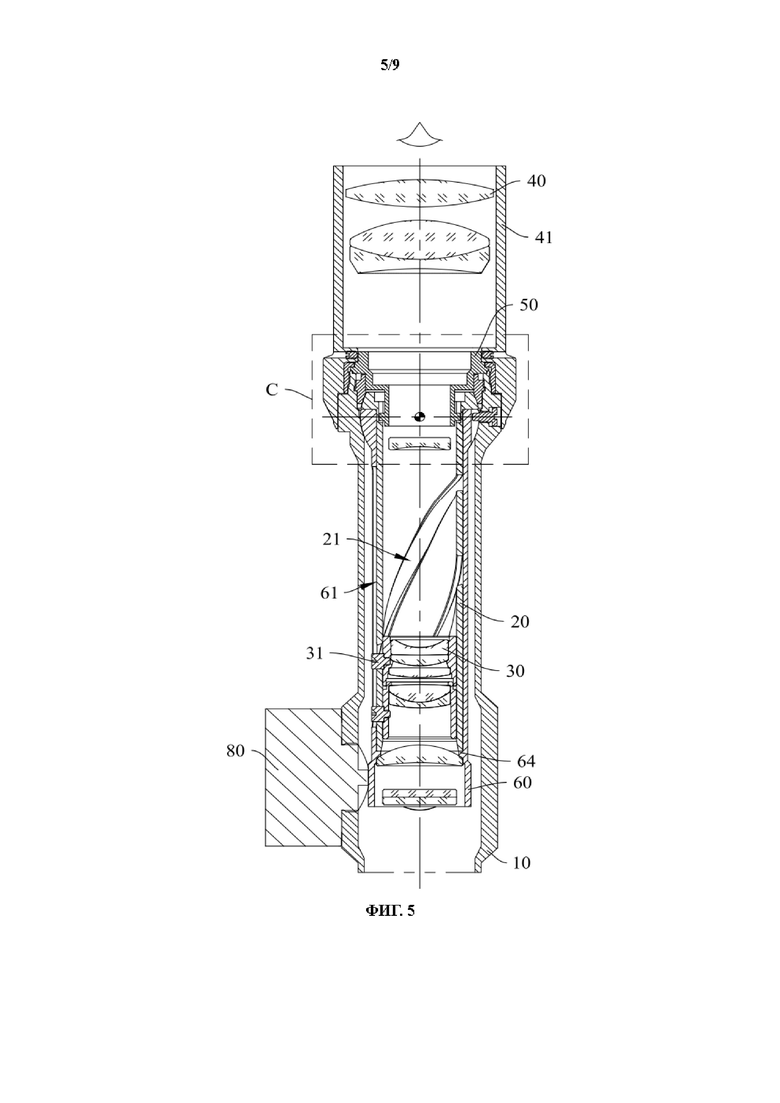

ФИГ. 5 - конструктивный схематический вид оптического прицела с трансфокатором согласно варианту 2 осуществления настоящего изобретения;

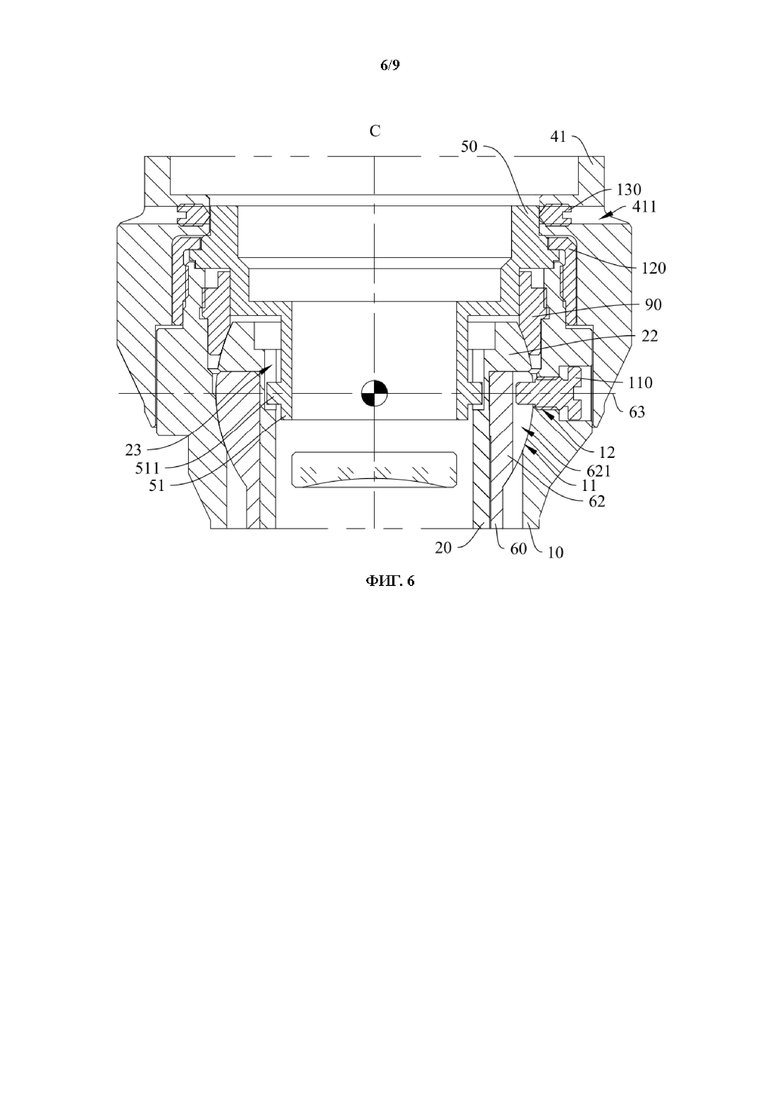

ФИГ. 6 - увеличенное изображение фрагмента C, показанного на ФИГ. 5;

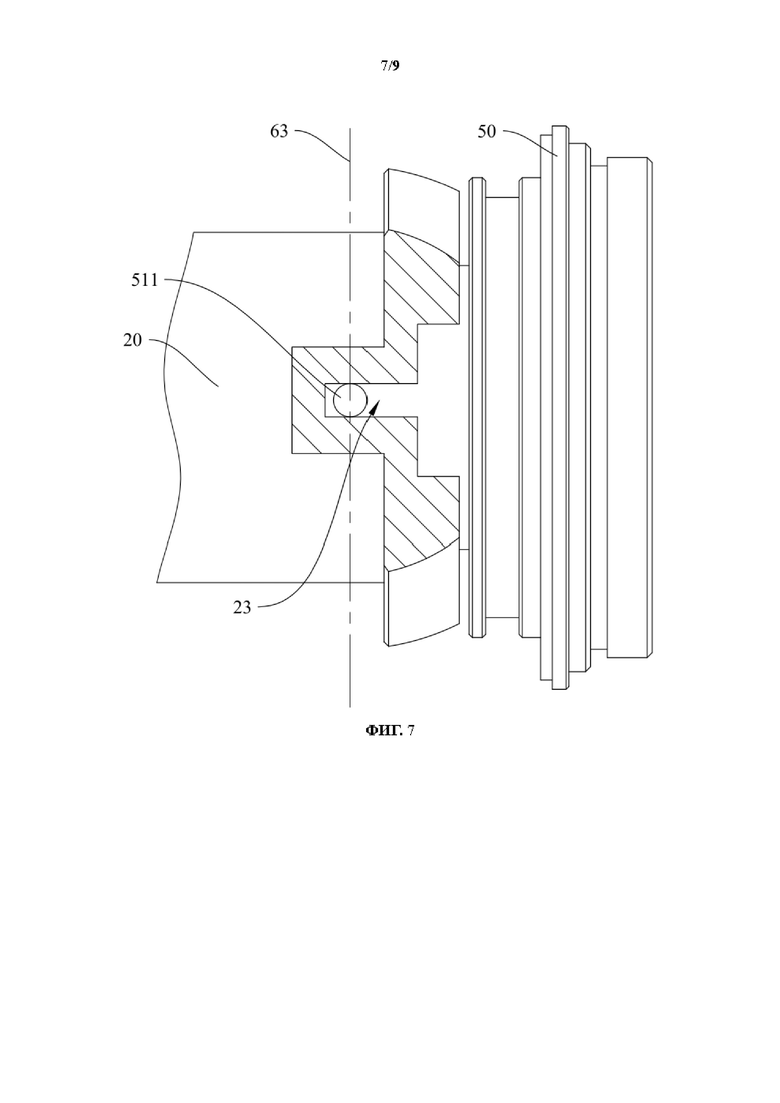

ФИГ. 7 - схематический вид, иллюстрирующий взаимодействие между выступом и ограничительной канавкой согласно варианту 2 осуществления настоящего изобретения;

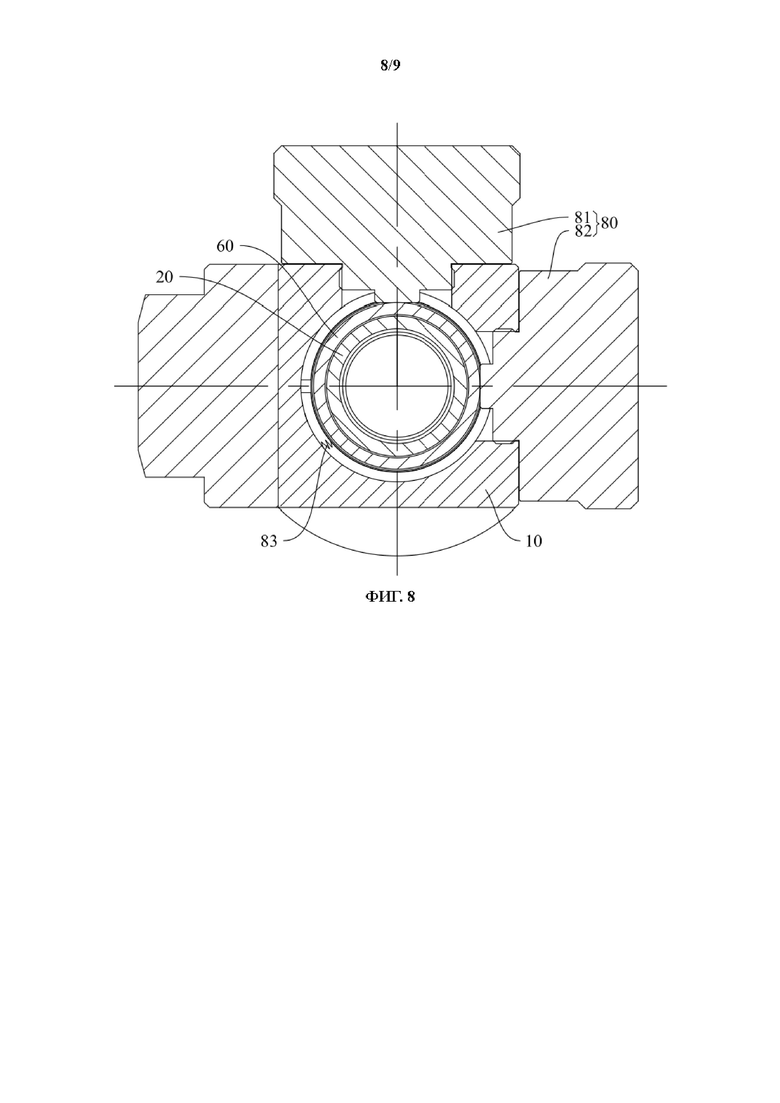

ФИГ. 8 - схематический вид, иллюстрирующий взаимодействие между регулировочным механизмом, корпусом оптического прицела, внутренней трубкой и наружной трубкой согласно варианту 2 осуществления настоящего изобретения; и

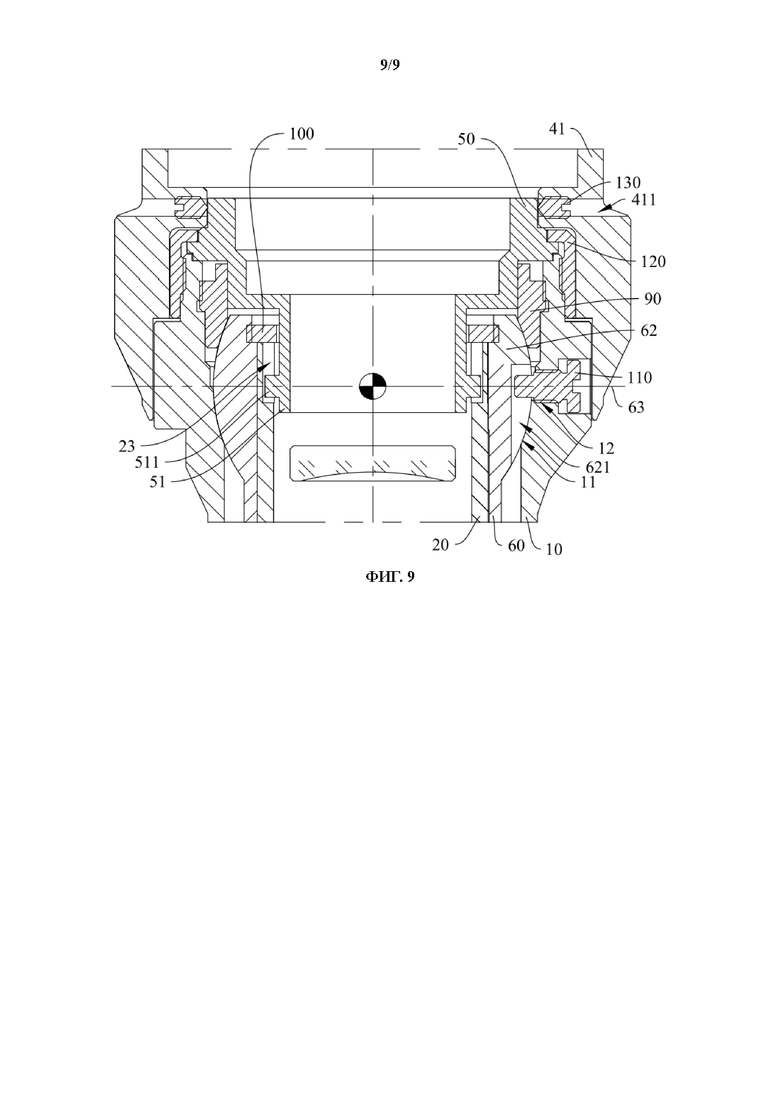

ФИГ. 9 - конструктивный схематический вид оптического прицела с трансфокатором согласно варианту 3 осуществления настоящего изобретения.

На чертежах:

10 - Корпус оптического прицела;

11 - Шаровое гнездо;

12 - Второе резьбовое отверстие;

20 - Внутренняя трубка;

21 - Криволинейная канавка;

22 - Фланец;

23 - Ограничительная канавка;

30 - Набор линз трансфокатора;

31 - Ползунок;

32 - Держатель линз;

33 - Линза;

40 - Набор окуляра;

41 - Цилиндр;

411 - Первое снабженное резьбой отверстие;

50 - Приводной элемент;

51 - Приводной цилиндр;

511 - Выступ;

60 - Наружная трубка;

61 - Прямолинейная канавка;

62 - Шаровая головка;

621 - Останавливающая вращение канавка;

63 - Радиальная плоскость;

64 - Удерживающая часть;

70 - Первое удерживающее кольцо;

80 - Регулировочный механизм;

81 - Узел регулировки баллистики;

82 - Узел поправки на ветер;

83 - Восстанавливающая конструкция;

90 - Компрессионное кольцо;

100 - Второе удерживающее кольцо;

110 - Останавливающий вращение болт;

120 - Фиксирующее прижимное кольцо;

130 - Синхронизирующий болт; и

140 - Третье удерживающее кольцо.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Чтобы сделать более понятными технические проблемы, которые необходимо решить, технические решения и полезные эффекты настоящего изобретения, настоящее изобретение описано более подробно ниже со ссылкой на сопроводительные чертежи и варианты осуществления. Следует понимать, что описанные здесь конкретные варианты осуществления предназначены просто для объяснения настоящего изобретения, а не для его ограничения.

В описании настоящего изобретения необходимо понимать, что ориентационные или позиционные соотношения, обозначаемые такими терминами, как "длина", "ширина", "верхний", "нижний", "передний", "задний", "левый", "правый", "вертикальный", "горизонтальный", "верхняя часть", "нижняя часть", "внутренний" и "наружный", основаны на ориентации или расположении, показанных на сопроводительных чертежах, и предназначены только для облегчения описания настоящей заявки и упрощения описания, а не для того, чтобы указывать или подразумевать, что упомянутое устройство или элемент должны иметь определенную ориентацию или должны быть сконструированы и должны эксплуатироваться в определенной ориентации, и, следовательно, не должны интерпретироваться как ограничивающие настоящую заявку.

Кроме того, термины "первый" и "второй" предназначены исключительно для целей описания и не должны пониматься как указание на относительную важность или косвенный намек на количество указанных технических характеристик. Таким образом, признаки, определенные как "первый" и "второй", могут явно или неявно включать один или более признаков. В описании настоящего изобретения "множество" означает два или более, если специально не определено иное.

В настоящем документе, если четко не указано иное, предполагается, что такие термины, как "монтаж", "межсоединение", "соединение" и "фиксация", следует понимать в широком смысле. Например, "соединение" может быть фиксированным соединением, разъемным соединением или встроенным соединением; может быть механическим соединением или электрическим соединением; может быть прямым соединением или косвенным соединением через среду; и может быть связью или взаимодействием между двумя элементами. Специалисты в данной области могут понимать конкретные значения приведенных выше терминов в настоящем документе, исходя из конкретных ситуаций.

В настоящей заявке термин "сторона глаза" относится к концу оптического прицела, расположенному ближе к стрелку при выполнении реальной операции, а термин "сторона объекта" относится к концу оптического прицела, расположенному ближе к цели при выполнении реальной операции, а именно к концу, удаленному от стрелка.

В данной области техники оптический прицел с трансфокатором обычно включает в себя корпус оптического прицела, внутреннюю трубку, выполненную в корпусе оптического прицела и выполненную с возможностью вращения вокруг своей центральной оси, и набор линз трансфокатора, выполненный во внутренней трубке. Канавка трансфокатора, проходящая вдоль окружного направления корпуса оптического прицела, образованна в корпусе оптического прицела. Внутренняя трубка снабжена штифтом трансфокатора, соединенным с возможностью перемещения скольжением с канавкой трансфокатора. Набор линз трансфокатора связан с внутренней трубкой. Внутренняя трубка при вращении может принуждать набор линз трансфокатора к перемещению вдоль осевого направления внутренней трубки. При перемещении штифта трансфокатора скольжением вдоль канавки трансфокатора внутренняя трубка принуждена вращаться. Следовательно, набор линз трансфокатора принужден перемещаться вдоль осевого направления внутренней трубки, тем самым регулируя кратность изменения фокусного расстояния оптического прицела с трансфокатором. Однако локальная прочность корпуса оптического прицела будет ослаблена в канавке трансфокатора, так что корпус оптического прицела подвержен деформации или даже поломке в канавке трансфокатора и рядом с канавкой трансфокатора при ударе, а сам оптический прицел с трансфокатором будет иметь непродолжительный срок службы. В частности, амплитуда протяженности канавки трансфокатора положительно коррелируется с диапазоном регулировки кратности изменения фокусного расстояния оптического прицела с трансфокатором. В то время как амплитуда протяженности канавки трансфокатора увеличивается, локальная прочность корпуса оптического прицела в канавке трансфокатора и рядом с канавкой трансфокатора постепенно ослабляется, и корпус оптического прицела в большей степени подвержен деформации или даже поломке в канавке трансфокатора и рядом с канавкой трансфокатора при ударе.

Таким образом, один вариант осуществления настоящего изобретения обеспечивает оптический прицел с трансфокатором. По сравнению с существующим оптическим прицелом с трансфокатором настоящее изобретение позволяет устранить такие конструкции как штифт трансфокатора и канавка трансфокатора на корпусе оптического прицела, может эффективно обеспечить и улучшить конструктивную прочность корпуса оптического прицела, уменьшить деформацию или даже предотвратить поломку корпуса оптического прицела при ударе из-за ослабленной локальной прочности корпуса оптического прицела, сделать корпус оптического прицела неподверженным деформации и поломке, обеспечить и продлить срок службы оптического прицела с трансфокатором.

Практическая реализация настоящего изобретения описана подробно ниже со ссылкой на конкретные варианты осуществления.

Вариант 1 осуществления

Со ссылкой на ФИГ. 1, 2 и 3, один вариант осуществления настоящей заявки обеспечивает оптический прицел с трансфокатором, включающий в себя корпус 10 оптического прицела, внутреннюю трубку 20, набор 30 линз трансфокатора, набор 40 окуляра и приводной элемент 50. Внутренняя трубка 20 выполнена в корпусе 10 оптического прицела и выполнена с возможностью выполнения кругового вращения вокруг центральной оси внутренней трубки. Осевое положение внутренней трубки 20 относительно корпуса 10 оптического прицела является фиксированным. Набор 30 линз трансфокатора выполнен во внутренней трубке 20 и связан с внутренней трубкой 20. Внутренняя трубка 20 при круговом вращении заставляет набор 30 линз трансфокатора перемещаться вдоль осевого направления внутренней трубки 20. Набор 40 окуляра выполнен в конце корпуса 10 оптического прицела рядом со стороной глаза. Приводной элемент 50 соединен между внутренней трубкой 20 и набором 40 окуляра. Приводной элемент 50, набор 40 окуляра и внутренняя трубка 20 поддерживают синхронное круговое вращение.

Следует отметить, что внутренняя трубка 20 выполнена в корпусе 10 оптического прицела, и корпус 10 оптического прицела может надежно защищать конструкции, такие как внутренняя трубка 20 в нем. Осевое положение внутренней трубки 20 относительно корпуса 10 оптического прицела является фиксированным, а именно, внутренняя трубка 20 лишена возможности перемещаться вдоль осевого направления корпуса 10 оптического прицела. Однако внутренняя трубка 20 может совершать круговое вращение вокруг центральной оси внутренней трубки 20.

Набор 30 линз трансфокатора выполнен во внутренней трубке 20 для достижения эффекта масштабирования. Набор 30 линз трансфокатора связан с внутренней трубкой 20 таким образом, что набор 30 линз трансфокатора может перемещаться вдоль осевого направления внутренней трубки 20 при активации кругового вращения внутренней трубки 20. Путем регулировки осевого положения набора 30 линз трансфокатора относительно внутренней трубки 20 кратность изменения фокусного расстояния оптического прицела с трансфокатором может регулироваться. Набор 30 линз трансфокатора включает в себя держатель 32 линз, выполненный с возможностью перемещения во внутренней трубке 20, и по меньшей мере одна линза 33 выполнена в держателе 32 линз.

Набор 40 окуляра выполнен в конце корпуса 10 оптического прицела рядом на стороне глаза и выполнен с возможностью усиления конечного изображения и передачи результирующего изображения человеческому глазу. В этом варианте осуществления нет никаких ограничений, налагаемых на конкретную конструкцию набора 40 окуляра.

Приводной элемент 50 выполнен между внутренней трубкой 20 и набором 40 окуляра. Один конец приводного элемента 50 соединен с концом внутренней трубки 20 на стороне глаза способом, включающим в себя помимо прочего фиксированное соединение или разъединяемое соединение. Например, могут быть использованы резьбовое соединение, посадка в зажимную канавку и т.п. без ограничений в этом варианте осуществления. Другой конец приводного элемента 50 соединен с набором 40 окуляра. Предпочтительно приводной элемент 50 и набор 40 окуляра соединены разъединяемым способом, например, посредством болтового крепления и т.п. Разумеется, фиксированное соединение также может использоваться без ограничений в этом варианте осуществления.

При этом, на основании отношения соединения между набором 40 окуляра, приводным элементом 50 и внутренней трубкой 20 приводной элемент 50, набор 40 окуляра и внутренняя трубка 20 поддерживают синхронное круговое вращение. Таким образом, когда кратность изменения фокусного расстояния оптического прицела с трансфокатором должна регулироваться, набор 40 окуляра, расположенный во внешней окружающей среде и обеспеченный рядом с пользователем, может удерживаться пользователем, и набор 40 окуляра может вращаться по окружности, таким образом заставляя приводной элемент 50 и внутреннюю трубку 20 совершать синхронное круговое вращение. Внутренняя трубка 20 в этом круговом вращении заставляет набор 30 линз трансфокатора перемещаться вдоль осевого направления внутренней трубки 20, таким образом регулируя кратность изменения фокусного расстояния оптического прицела с трансфокатором. Управление трансфокатором происходит легко, удобно и быстро. По сравнению с существующим оптическим прицелом с трансфокатором в настоящей заявке устранены такие конструкции как штифт трансфокатора и канавка трансфокатора в корпусе 10 оптического прицела, прицел согласно настоящему изобретению может эффективно обеспечить и улучшить конструктивную прочность корпуса 10 оптического прицела, может эффективно уменьшить деформацию или даже поломку корпуса 10 оптического прицела при ударе из-за ослабленной локальной прочности корпуса 10 оптического прицела, может сделать корпус 10 оптического прицела не подверженным деформации и поломке и может эффективно обеспечить и продлить срок службы такого оптического прицела с трансфокатором.

Кроме того, согласно описанной выше конструкции оптический прицел с трансфокатором может образовывать световой канал, который последовательно проходит через набор 30 линз трансфокатора, приводной элемент 50 и набор 40 окуляра от стороны объекта и достигает стороны глаза. Последовательно проходя через набор 30 линз трансфокатора, приводной элемент 50 и набор 40 окуляра вдоль этого светового канала, видимый свет может входить в человеческий глаз. Это может эффективно обеспечивать характеристики прицеливания оптического прицела с трансфокатором без ухудшения характеристик прицеливания оптического прицела с трансфокатором даже при управлении трансфокатором.

В данном варианте осуществления при непосредственном использовании набора 40 окуляра в качестве конструкции для регулировки трансфокатора, которая удерживается и вращается по окружности пользователем, без дополнительного обеспечения регулировочного кольца настоящее изобретение может эффективно сэкономить множество конструктивных деталей оптического прицела с трансфокатором, может эффективно упростить конструкцию оптического прицела с трансфокатором и может эффективно сократить стоимость оптического прицела с трансфокатором.

Подводя итог, в оптическом прицеле с трансфокатором, предложенном в данном варианте осуществления настоящего изобретения, приводной элемент 50 соединен с набором 40 окуляра и внутренней трубкой 20 таким образом, что набор 40 окуляра, приводной элемент 50 и внутренняя трубка 20 поддерживают синхронное круговое вращение. При этом, когда кратность изменения фокусного расстояния оптического прицела с трансфокатором должна быть отрегулирована, набор 40 окуляра, расположенный во внешней окружающей среде и обеспеченный рядом с пользователя, может удерживаться пользователем, причем набор 40 окуляра может вращаться по окружности, таким образом заставляя приводной элемент 50 и внутреннюю трубку 20 совершать синхронное круговое вращение. Внутренняя трубка 20 при круговом вращении заставляет набор 30 линз трансфокатора перемещаться вдоль осевого направления внутренней трубки 20, таким образом регулируя кратность изменения фокусного расстояния оптического прицела с трансфокатором. Управление трансфокатором является легким, удобным и быстрым. По сравнению с существующим оптическим прицелом с трансфокатором настоящее изобретение позволяет устранить такие конструкции как штифт трансфокатора и канавка трансфокатора в корпусе 10 оптического прицела, может эффективно обеспечить и улучшить конструктивную прочность корпуса 10 оптического прицела, может эффективно уменьшить деформацию или даже предотвратить поломку корпуса 10 оптического прицела при ударе из-за ослабленной локальной прочности корпуса 10 оптического прицела, может сделать корпус 10 оптического прицела не подверженным деформации и поломке и может эффективно обеспечить и продлить срок службы оптического прицела с трансфокатором.

Со ссылкой на ФИГ. 1, 2 и 3, в некоторых вариантах осуществления настоящего изобретения оптический прицел с трансфокатором также включает в себя наружную трубку 60. Наружная трубка 60 выполнена в корпусе 10 оптического прицела и снаружи внутренней трубки 20. Наружная трубка 60 имеет фиксированное осевое положение относительно корпуса 10 оптического прицела и не может совершать круговое вращение вокруг центральной оси наружной трубки. Стенка одной из наружной трубки 60 и внутренней трубки 20 снабжена криволинейной канавкой 21, проходящей по спирали и проникающей сквозь стенку. Стенка другой из наружной трубки и внутренней трубки снабжена прямолинейной канавкой 61, проходящей вдоль осевого направления стенки и проникающей сквозь стенку. Набор 30 линз трансфокатора снабжен ползунком 31. Ползунок 31 с возможностью перемещения скольжением соединен с криволинейной канавкой 21 и прямолинейной канавкой 61.

Следует отметить, что наружная трубка 60 выполнена в корпусе 10 оптического прицела и надежно защищена корпусом 10 оптического прицела. Наружная трубка 60 имеет фиксированное осевое положение относительно корпуса 10 оптического прицела, а именно, наружная трубка 60 не может перемещаться вдоль осевого направления корпуса 10 оптического прицела. Наружная трубка 60 также не может совершать круговое вращение вокруг центральной оси наружной трубки 60.

Внутренняя трубка 20 выполнена в наружной трубке 60. В наружной трубке 60 внутренняя трубка 20 не может перемещаться в осевом направлении, но может совершать круговое вращение вокруг центральной оси внутренней трубки 20.

В возможном варианте осуществления стенка наружной трубки 60 снабжена криволинейной канавкой 21, в то время как стенка внутренней трубки 20 снабжена прямолинейной канавкой 61. В другом возможном варианте осуществления стенка наружной трубки 60 снабжена прямолинейной канавкой 61, в то время как стенка внутренней трубки 20 снабжена криволинейной канавкой 21.

Ползунок 31 выполнен на наружной стороне набора 30 линз трансфокатора. Ползунок 31 может быть выполнен на держателе 32 линз набора 30 линз трансфокатора. Ползунок 31 может быть, помимо прочего, скользящим штифтом. Ползунок 31 с возможностью перемещения скольжением соединен с криволинейной канавкой 21 и прямолинейной канавкой 61, а именно ползунок 31 расположен в пересечении между криволинейной канавкой 21 и прямолинейной канавкой 61.

При этом, посредством криволинейной канавки 21 и прямолинейной канавки 61, соответственно образованных в наружной трубке 60 и внутренней трубке 20, и ползунка 31, с возможностью перемещения скольжением соединенного с криволинейной канавкой 21 и прямолинейной канавкой 61, набор 30 линз трансфокатора удобно, надежно и эффективно связан с внутренней трубкой 20 таким образом, что набор 30 линз трансфокатора может перемещаться вдоль осевого направления внутренней трубки 20 при активации кругового вращения внутренней трубки 20. В частности, когда набор 40 окуляра вращается по окружности для принуждения приводного элемента 50 и внутренней трубки 20 к совершению синхронного кругового вращения, поскольку внутренняя трубка 20 совершает круговое вращение вокруг центральной оси внутренней трубки, а наружная трубка 60 не совершает круговое вращение вокруг центральной оси наружной трубки, криволинейная канавка 21 и прямолинейная канавка 61 вращаются относительно друг друга, и пересечение между криволинейной канавкой 21 и прямолинейной канавкой 61 изменяется. Это принуждает ползунок 31, с возможностью перемещения скольжением соединенный с криволинейной канавкой 21 и прямолинейной канавкой 61, к перемещению вдоль осевого направления внутренней трубки 20 и принуждает набор 30 линз трансфокатора к перемещению вдоль осевого направления внутренней трубки 20, таким образом реализуя управление трансфокатором. Управление трансфокатором является простым, плавным, удобным и быстрым.

Со ссылкой на ФИГ. 1, 2 и 3, в некоторых вариантах осуществления настоящего изобретения наружная трубка 60 жестко соединена с корпусом 10 оптического прицела.

Следует отметить, что наружная трубка 60 и корпус 10 оптического прицела прочно и жестко соединены способом, включающим в себя помимо прочего резьбовое соединение и клеевое соединение. Со ссылкой на ФИГ. 1, 2 и 3, в возможном варианте осуществления оптический прицел с трансфокатором также включает в себя первое удерживающее кольцо 70 и третье удерживающее кольцо 140, которые обеспечены в корпусе 10 оптического прицела и соединены с корпусом 10 оптического прицела. Первое удерживающее кольцо 70 расположено и присоединено к стороне конца наружной трубки 60, ближайшего к глазу. Третье удерживающее кольцо 140 расположено и присоединено к стороне конца наружной трубки 60, удаленного от глаза. В данном варианте осуществления нет никаких ограничений, налагаемых на способ соединения первого удерживающего кольца 70 с корпусом 10 оптического прицела и наружной трубкой 60 и способ соединения третьего удерживающего кольца 140 с корпусом 10 оптического прицела и наружной трубкой 60.

С описанным выше решением наружная трубка 60 может быть жестко соединена с корпусом 10 оптического прицела таким образом, что осевое положение наружной трубки 60 относительно корпуса 10 оптического прицела 10 надежно стабилизировано, перемещение наружной трубки 60 вдоль осевого направления корпуса 10 оптического прицела надежно предотвращено, и круговое вращение наружной трубки 60 вокруг центральной оси наружной трубки 60 надежно предотвращено.

Со ссылкой на ФИГ. 1, 2 и 3, в некоторых вариантах осуществления настоящего изобретения оптический прицел с трансфокатором также включает в себя первое удерживающее кольцо 70, выполненное в корпусе 10 оптического прицела и соединенное с корпусом 10 оптического прицела. Первое удерживающее кольцо 70 удерживается на стороне конца внутренней трубки 20, ближайшего к глазу. В данном варианте осуществления нет никаких ограничений в отношении способа соединения между первым удерживающим кольцом 70 и корпусом 10 оптического прицела.

С описанным выше решением первое удерживающее кольцо 70, соединенное с корпусом 10 оптического прицела, позиционирует и удерживает сторону конца внутренней трубки 20, ближайшего к стороне глаза, таким образом надежно препятствуя перемещению внутренней трубки 20 в направлении к стороне глаза. Таким образом, в сочетании с ограничительной конструкцией на стороне конца внутренней трубки 20, удаленного от глаза (например, с удерживающей частью 64 в дальнейшем), первое удерживающее кольцо надежно стабилизирует осевое положение внутренней трубки 20 относительно наружной трубки 60, таким образом надежно препятствуя перемещению внутренней трубки 20 вдоль осевого направления наружной трубки 60. Кроме того, осуществляемые посредством первого удерживающего кольца 70 позиционирование и удерживание стороны конца внутренней трубки 20, ближайшего к стороне глаза, не влияют на круговое вращение внутренней трубки 20 вокруг центральной оси внутренней трубки.

Разумеется, в других возможных вариантах осуществления также могут использоваться другие ограничительные конструкции для ограничения и расположения на стороне конца внутренней трубки 20, ближайшего к глазу, если они не влияют на круговое вращение внутренней трубки 20 вокруг центральной оси внутренней трубки, и эти конструкции ничем не ограничены в этом варианте осуществления.

Со ссылкой на ФИГ. 1, 2 и 3, в некоторых вариантах осуществления настоящего изобретения конец наружной трубки 60, удаленный от стороны глаза, снабжен удерживающей частью 64. Удерживающая часть 64 удерживается на стороне конца внутренней трубки 20, удаленного от стороны глаза. Удерживающая часть 64 выступает внутрь из стенки внутренней трубки 20 наружной трубки 60.

С описанным выше решением конец наружной трубки 60, удаленный от стороны глаза, выступает внутрь, образуя удерживающую часть 64. Удерживающая часть 64 позиционирует и удерживает сторону конца внутренней трубки 20, удаленного от стороны глаза, таким образом надежно препятствуя перемещению внутренней трубки 20 в направлении от стороны глаза. Таким образом, в сочетании с ограничительной конструкцией на стороне конца внутренней трубки 20, ближайшего к глазу, (например, с первым удерживающим кольцом 70, описанным выше) данная удерживающая часть надежно стабилизирует осевое положение внутренней трубки 20 относительно наружной трубки 60, таким образом надежно препятствуя перемещению внутренней трубки 20 вдоль осевого направления наружной трубки 60. Кроме того, осуществляемые посредством удерживающей части 64 позиционирование и удерживание стороны конца внутренней трубки 20, удаленного от стороны глаза, не влияют на круговое вращение внутренней трубки 20 вокруг центральной оси внутренней трубки.

Разумеется, в других возможных вариантах осуществления также могут использоваться другие ограничительные конструкции для ограничения и позиционирования стороны конца внутренней трубки 20, удаленного от стороны глаза, если они не влияют на круговое вращение внутренней трубки 20 вокруг центральной оси внутренней трубки. Например, со ссылкой на первое удерживающее кольцо 70, удерживающее кольцо также может быть обеспечено на стороне конца внутренней трубки 20, удаленного от стороны глаза, для ограничения и позиционирования стороны конца внутренней трубки 20, удаленного от стороны глаза. Это ничем не ограничено в данном варианте осуществления.

По сравнению с другими вариантами осуществления удерживающая часть 64 для позиционирования и удерживания стороны конца внутренней трубки 20 удаленного от стороны глаза выполнена выпуклой непосредственно на конце наружной трубки 60, удаленном от стороны глаза, в данном варианте осуществления. Это может эффективно уменьшить множество конструктивных деталей, может эффективно опустить процесс сборки, и может эффективно обеспечить и улучшить удобство и эффективность сборки оптического прицела с трансфокатором.

Со ссылкой на ФИГ. 1, 2 и 4, в некоторых вариантах осуществления настоящего изобретения приводной элемент 50 снабжен приводным цилиндром 51, вложенным во внутреннюю трубку 20. Выступ 511 выполнен выпуклым на наружной поверхности приводного цилиндра 51. Стенка внутренней трубки 20 снабжена проходящей в осевом направлении ограничительной канавкой 23. Конец ограничительной канавки 23, ближайший к стороне глаза, сообщается с наружной стороной внутренней трубки 20. Выступ 511 ограничен ограничительной канавкой 23.

Следует отметить, что конец приводного элемента 50, соединенный с внутренней трубкой 20, снабжен приводным цилиндром 51, а приводной цилиндр 51 может быть вставлен в конец внутренней трубки 20, ближайший к стороне глаза. Выступ 511 выполнен выпуклым на наружной поверхности приводного цилиндра 51, а стенка внутренней трубки 20 соответственно снабжена ограничительной канавкой 23. Когда приводной цилиндр 51 вставлен во внутреннюю трубку 20, выступ 511 может перемещаться скольжением к ограничительной канавке 23 от конца ограничительной канавки 23, ближайшего к стороне глаза, и, наконец, ограничивается в ограничительной канавке 23, так что приводной элемент 50 может быть разъединяемым способом соединен с внутренней трубкой 20, а соединенные приводной элемент 50 и внутренняя трубка 20 могут поддерживать синхронное круговое вращение.

Вдоль окружного направления стенки внутренней трубки 20 может быть одна или более ограничительных канавок 23. Каждая ограничительная канавка 23 может соответственно ограничивать один или более выступов 511. В данном варианте осуществления в отношении этого нет никаких ограничений. Предпочтительно в соответствии с множеством ограничительных канавок 23 множество ограничительных канавок 23 расположено вдоль окружного направления стенки внутренней трубки 20. Это может выровнять и оптимизировать распределение в области соединения между приводным цилиндром 51 и внутренней трубкой 20, тем самым выравнивая действующее усилие между приводным цилиндром 51 и внутренней трубкой 20 и улучшая надежность соединения и прочность соединения между приводным цилиндром 51 и внутренней трубкой 20.

Выступ 511 может быть помимо прочего круглым цилиндром, многоугольным цилиндром и полусфероидом. В данном варианте осуществления в отношении этого нет никаких ограничений.

С описанным выше решением приводной элемент 50 может быть установлен на конец внутренней трубки 20, ближайший к стороне глаза, посредством приводного цилиндра 51 и ограничен ограничительной канавкой 23 в стенке внутренней трубки 20 посредством выступа 511 на наружной поверхности приводного цилиндра 51. Это обеспечивает удобное, быстрое и надежное разъемное соединение между приводным элементом 50 и внутренней трубкой 20 и позволяет приводному элементу 50 и внутренней трубке 20 поддерживать синхронное круговое вращение. При этом, когда набор 40 окуляра вращается пользователем по окружности, чтобы принуждать приводной элемент 50 к совершению синхронного кругового вращения, приводной элемент 50 может надежно принуждать внутреннюю трубку 20 совершать синхронное круговое вращение посредством ограничения между выступом 511 и ограничительной канавкой 23, тем самым принуждая набор 30 линз трансфокатора перемещаться вдоль осевого направления внутренней трубки 20 для реализации управления трансфокатором.

Разумеется, в других возможных вариантах осуществления приводной элемент 50 может быть соединен с внутренней трубкой 20 другими способами, и в данном варианте осуществления в отношении этого нет никаких ограничений.

Со ссылкой на ФИГ. 1, 2 и 4, в некоторых вариантах осуществления настоящего изобретения выступ 511 сближается с двумя противоположными стенками ограничительной канавки 23.

Следует отметить, что при совпадении размера выступа 511 в направлении ширины ограничительной канавки 23 с шириной ограничительной канавки 23 выступ 511 может сближаться с двумя противоположными стенками ограничительной канавки 23. Выступ 511 и каждая из стенок ограничительной канавки 23 могут входить в точечный контакт, линейный контакт или поверхностный контакт, и в данном варианте осуществления в отношении этого нет никаких ограничений.

С описанным выше решением, путем обеспечения возможности сближения выступа 511 с двумя противоположными стенками ограничительной канавки 23 может быть исключен посадочный зазор между выступом 511 и каждой из двух противоположных стенок ограничительной канавки 23. При этом приводной элемент 50 в ответ на его круговое вращение может непосредственно принуждать внутреннюю трубку 20 к совершению синхронного кругового вращения посредством ограничения между выступом 511 и ограничительной канавкой 23 без компенсации посадочного зазора между выступом 511 и каждой из двух противоположных стенок ограничительной канавки 23. Это может обеспечивать и улучшать синхронность вращения между приводным элементом 50 и внутренней трубкой 20 и может обеспечивать и улучшать точность регулировки трансфокатора.

Со ссылкой на ФИГ. 1 и 2, в некоторых вариантах осуществления настоящего изобретения оптический прицел с трансфокатором также включает в себя фиксирующее прижимное кольцо 120, соединенное с концом корпуса 10 оптического прицела, ближайшим к стороне глаза. Фиксирующее прижимное кольцо 120 прижимает приводной элемент 50 к стороне конца корпуса 10 оптического прицела, ближайшего к стороне глаза, таким образом, что осевое положение приводного элемента 50 относительно корпуса 10 оптического прицела является неизменным.

Следует отметить, что фиксирующее прижимное кольцо 120 может быть соединено с концом корпуса 10 оптического прицела, ближайшим к стороне глаза, способом, включающим в себя помимо прочего резьбовое соединение и клеевое соединение, и в данном варианте осуществления в отношении этого нет никаких ограничений.

Фиксирующее прижимное кольцо 120 сжимает и прижимает приводной элемент 50 к стороне конца корпуса 10 оптического прицела, ближайшего к стороне глаза, таким образом, что осевое положение приводного элемента 50 относительно корпуса 10 оптического прицела является фиксированным, тем самым надежно препятствуя перемещению приводного элемента 50 вдоль осевого направления корпуса 10 оптического прицела. В то же время, фиксирующее прижимное кольцо 120 прижимает и ограничивает приводной элемент 50 без влияния на синхронное круговое вращение приводного элемента 50 и внутренней трубки 20.

Разумеется, в других возможных вариантах осуществления приводной элемент 50 также может быть ограничен и расположен другими способами для стабилизации своего осевого положения относительно корпуса 10 оптического прицела без влияния на синхронное круговое вращение приводного элемента 50 и внутренней трубки 20. В данном варианте осуществления в отношении этого нет никаких ограничений.

Со ссылкой на ФИГ. 1 и 2, в некоторых вариантах осуществления настоящего изобретения набор 40 окуляра включает в себя цилиндр 41, соединенный с приводным элементом 50. Цилиндр 41 установлен на наружной стороне приводного элемента 50. Наружная поверхность цилиндра 41 снабжена радиально проникающим первым снабженным резьбой отверстием 411. Оптический прицел с трансфокатором также включает в себя синхронизирующий болт 130, выполненный в первом снабженном резьбой отверстии 411. Синхронизирующий болт 130 упирается в приводной элемент 50 таким образом, что цилиндр 41 и приводной элемент 50 поддерживают синхронное круговое вращение.

Следует отметить, что набор 40 окуляра включает в себя цилиндр 41, который может быть установлен на наружной окружной стороне конца приводного элемента 50, соединенного с набором 40 окуляра. Первое снабженное резьбой отверстие 411 образовано в наружной поверхности цилиндра 41. Первое снабженное резьбой отверстие 411 проникает через внутреннюю поверхность цилиндра 41 вдоль радиального направления цилиндра 41. Синхронизирующий болт 130 может быть ввинчен с наружного конца первого снабженного резьбой отверстия 411, пока стержневая часть синхронизирующего болта 130 не проникнет через внутренний конец первого снабженного резьбой отверстия 411 и не упрется в наружную окружную поверхность приводного элемента 50. При этом, на том основании, что синхронизирующий болт 130 соединен с приводным элементом 50 и цилиндром 41, цилиндр 41 и приводной элемент 50 могут поддерживать синхронное круговое вращение.

Могут иметься одно или более первых снабженных резьбой отверстий 411 вдоль окружного направления наружной поверхности цилиндра 41. Каждое первое снабженное резьбой отверстие 411 снабжено одним синхронизирующим болтом 130. Предпочтительно, в случае множества первых снабженных резьбой отверстий 411, это множество первых снабженных резьбой отверстий 411 расположено вдоль окружного направления наружной поверхности цилиндра 41. Это может выровнять и оптимизировать распределение в области соединения между приводным цилиндром 50 и цилиндром 41, тем самым выравнивая действующее усилие между приводным элементом 50 и цилиндром 41 и улучшая надежность и прочность соединения между приводным элементом 50 и набором 40 окуляра.

С описанным выше решением, набор 40 окуляра может быть установлен на приводном элементе 50 посредством цилиндра 41 и сближен с наружной окружной поверхностью приводного элемента 50 посредством синхронизирующего болта 130, обеспеченного в первом снабженном резьбой отверстии 411. Это удобно, быстро и надежно реализует разъединяемое соединение между набором 40 окуляра и приводным элементом 50. При этом, когда набор 40 окуляра вращается по окружности, набор 40 окуляра может надежно принуждать приводной элемент 50 к совершению синхронного кругового вращения посредством соединения между цилиндром 41, синхронизирующим болтом 130 и приводным элементом 50, тем самым принуждая внутреннюю трубку 20 совершать круговое вращение, принуждая набор 30 линз трансфокатора 30 перемещаться вдоль осевого направления внутренней трубки 20 и осуществляя управление трансфокатором.

Разумеется, в других возможных вариантах осуществления набор 40 окуляра может быть соединен с приводным элементом 50 другими способами, и в данном варианте осуществления в отношении этого нет никаких ограничений.

Вариант 2 осуществления

Это вариант осуществления отличается от варианта 1 осуществления следующим:

Со ссылкой на ФИГ. 5, 6 и 8, в некоторых вариантах осуществления настоящего изобретения шаровая головка 62 выполнена выпуклой на окружной стороне конца наружной трубки 60, ближайшего к стороне глаза. Шаровое гнездо 11 выполнено вогнутым во внутренней стенке корпуса 10 оптического прицела. Шаровая головка 62 шарнирно соединена с шаровым гнездом 11. Оптический прицел с трансфокатором также включает в себя регулировочный механизм 80, выполненный на конце наружной трубки 60, удаленном от стороны глаза. Регулировочный механизм 80 выполнен с возможностью приведения наружной трубки 60 во вращение вокруг центра шарового гнезда 11.

Следует отметить, что шаровая головка 62 наружной трубки 60 шарнирно соединена с шаровым гнездом 11 корпуса 10 оптического прицела и не может быть отделена от шарового гнезда 11. При этом, когда конец наружной трубки 60, удаленный от стороны глаза, подвергается напряжению, наружная трубка 60 может стабильно и надежно вращаться вокруг центра шарового гнезда 11 с определенной амплитудой.

Проникающий через корпус 10 оптического прицела и выполненный на конце наружной трубки 60, удаленном от стороны глаза, регулировочный механизм 80 может быть выполнен с возможностью приложения действующего усилия к концу наружной трубки 60, удаленному от стороны глаза, для принуждения наружной трубки 60 к вращению вокруг центра шарового гнезда 11 с управляемой амплитудой. Это позволяет удобно и управляемым способом выравнивать оптическую ось для осуществления регулировки и калибровки оружия, тем самым эффективно исключая ошибку сборки и эффективно обеспечивая и улучшая точность прицеливания оптического прицела с трансфокатором.

Как регулировка, так и калибровка оружия не создают помех управлению трансфокатором.

В данном варианте осуществления отсутствуют какие-либо ограничения в отношении конкретной конструкции регулировочного механизма 80. Например, как показано на ФИГ. 8, в возможном варианте осуществления регулировочный механизм 80 включает в себя узел 81 регулировки баллистики, узел 82 поправки на ветер и восстанавливающую конструкцию 83. Узел 81 регулировки баллистики выполнен на стороне наружной трубки 60 вдоль вертикального направления. Узел 82 поправки на ветер выполнен на стороне наружной трубки 60 вдоль горизонтального направления. Внутренний угол между восстанавливающей конструкцией 83 и узлом 81 регулировки баллистики является тем же самым, что и внутренний угол между восстанавливающей конструкцией 83 и узлом 82 поправки на ветер. Когда узел 81 регулировки баллистики прикладывает вертикальное действующее усилие к концу наружной трубки 60, удаленному от стороны глаза, наружная трубка 60 может поворачиваться вертикально вокруг центра шарового гнезда 11 под вертикальным действующим усилием узла 81 регулировки баллистики для осуществления точной регулировки расстояния баллистической компенсации и точной регулировки вертикальных положений точки прицеливания и оптической оси. Когда узел 82 поправки на ветер прикладывает горизонтальное действующее усилие к концу наружной трубки 60, удаленному от стороны глаза, наружная трубка 60 может поворачиваться горизонтально вокруг центра шарового гнезда 11 под горизонтальным действующим усилием узла 82 поправки на ветер для осуществления точной регулировки расстояния компенсации поправки на ветер и точной регулировки горизонтальных положений точки прицеливания и оптической оси. Восстанавливающая конструкция 83 может прикладывать уравновешенное действующее усилие к концу наружной трубки 60, удаленному от стороны глаза. Направление уравновешенного действующего усилия является противоположным направлению результирующей силы для вертикального действующего усилия и горизонтального действующего усилия, так что наружная трубка 60 стабильно поддерживает отрегулированное состояние. Восстанавливающая конструкция 83 может быть, помимо прочего, небольшой выступающей частью или пружиной.

Со ссылкой на ФИГ. 8, в еще одном возможном варианте осуществления регулировочный механизм 80 включает в себя узел 81 регулировки баллистики, узел 82 поправки на ветер и две восстанавливающих конструкции 83, соответственно соответствующие узлу 81 регулировки баллистики и узлу 82 поправки на ветер. Узел 81 регулировки баллистики выполнен на стороне наружной трубки 60 вдоль вертикального направления. Узел 82 поправки на ветер выполнен на стороне наружной трубки 60 вдоль горизонтального направления. Когда узел 81 регулировки баллистики прикладывает вертикальное действующее усилие к концу наружной трубки 60, удаленному от стороны глаза, наружная трубка 60 может поворачиваться вертикально вокруг центра шарового гнезда 11 под вертикальным действующим усилием узла 81 регулировки баллистики. В то же время восстанавливающая конструкция 83, соответствующая узлу 81 регулировки баллистики может соответственно прикладывать вертикальное уравновешенное усилие, противоположное вертикальному действующему усилию, таким образом, что наружная трубка 60 стабильно поддерживает отрегулированное состояние, тем самым осуществляя точную регулировку расстояния баллистической компенсации и точную регулировку вертикальных положений точки прицеливания и оптической оси. Когда узел 82 поправки на ветер прикладывает горизонтальное действующее усилие к концу наружной трубки 60, удаленному от стороны глаза, наружная трубка 60 может поворачиваться горизонтально вокруг центра шарового гнезда 11 под горизонтальным действующим усилием узла 82 поправки на ветер. В то же время восстанавливающая конструкция 83, соответствующая узлу 82 поправки на ветер, может соответственно прикладывать горизонтальное уравновешенное усилие, противоположное горизонтальному действующему усилию, таким образом, что наружная трубка 60 стабильно поддерживает отрегулированное состояние, тем самым осуществляя точную регулировку расстояния компенсации поправки на ветер и точную регулировку горизонтальных положений точки прицеливания и оптической оси. Восстанавливающая конструкция 83 может быть, помимо прочего, небольшой выступающей частью или пружиной.

Со ссылкой на ФИГ. 5 и 6, в некоторых вариантах осуществления настоящего изобретения фланец 22 выполнен выпуклым на окружной стороне конца внутренней трубки 20, ближайшего к стороне глаза. Фланец 22 и шаровая головка 62 объединены в цельную конструкцию шаровой головки 62 и все вместе шарнирно соединены с шаровым гнездом 11.

Следует отметить, что шаровая головка 62 наружной трубки 60 служит в качестве одной части конструкции шаровой головки 62, а шаровая головка 62 внутренней трубки 20 служит в качестве другой части конструкции шаровой головки 62. Фланец 22 и шаровая головка 62 могут быть объединены в цельную конструкцию шаровой головки 62, и все вместе шарнирно соединены с шаровым гнездом 11 корпуса 10 оптического прицела. Фланец 22 и шаровая головка 62 не могут быть отделены от шарового гнезда 11. Когда конец наружной трубки 60, удаленный от стороны глаза, подвергается напряжению, наружная трубка 60 и внутренняя трубка 20 могут стабильно и надежно вращаться вокруг центра шарового гнезда 11 с определенной амплитудой. Это может также способствовать регулировке и калибровке оружия.

Со ссылкой на ФИГ. 5 и 6, в некоторых вариантах осуществления настоящего изобретения оптический прицел с трансфокатором также включает в себя компрессионное кольцо 90, выполненное в корпусе 10 оптического прицела и соединенное с корпусом 10 оптического прицела. Компрессионное кольцо 90 сжимает фланец 22, предотвращая отделение фланца 22 и шаровой головки 62 от шарового гнезда 11. В данном варианте осуществления нет никаких ограничений в отношении способа соединения между компрессионным кольцом 90 и корпусом 10 оптического прицела.

Следует отметить, что на основании описанного выше варианта осуществления фланец 22 может быть сжат и ограничен компрессионным кольцом 90, соединенным с корпусом 10 оптического прицела, а шаровая головка 62 прижата и ограничена посредством фланца 22, тем самым надежно предотвращая отделение фланца 22 и шаровой головки 62 от шарового гнезда 11. В то же время, поскольку компрессионное кольцо 90 сжимает и ограничивает фланец 22 и шаровую головку 62 в шаровом гнезде 11, осевое положение внутренней трубки 20 относительно корпуса 11 оптического прицела и осевое положение наружной трубки 60 относительно корпуса 10 оптического прицела также могут быть эффективно стабилизированы, перемещение внутренней трубки 20 вдоль осевого направления корпуса 10 оптического прицела может быть эффективно предотвращено, а также предотвращено перемещение наружной трубки 60 вдоль осевого направления корпуса 10 оптического прицела. В то же время сжатие и ограничение фланца 22 и шаровой головки 62 посредством компрессионного кольца 90 не влияют на вращение фланца 22 и шаровой головки 62 в шаровом гнезде 11 и не влияют на круговое вращение внутренней трубки 20 вокруг центральной оси внутренней трубки.

Разумеется, в других возможных вариантах осуществления фланец 22 и шаровая головка 62 также могут быть ограничены другими способами для предотвращения отделения фланца 22 и шаровой головки 62 от шарового гнезда 11, если эти способы не влияют на вращение фланца 22 и шаровой головки 62 в шаровом гнезде 11 и не влияют на круговое вращение внутренней трубки 20 вокруг своей центральной оси. В данном варианте осуществления в этом отношении нет никаких ограничений.

Кроме того, при необходимости посредством удерживающей части 64, которая выполнена выпуклой на конце наружной трубки 60, удаленном от стороны глаза, сторона конца внутренней трубки 20, удаленного от стороны глаза, также может быть позиционирована и удержана. Это также стабилизирует осевое положение внутренней трубки 20 относительно наружной трубки 60 и дополнительно препятствует перемещению внутренней трубки 20 вдоль осевого направления наружной трубки 60.

Со ссылкой на ФИГ. 5 и 6, в некоторых вариантах осуществления настоящего изобретения в наружной окружной поверхности шаровой головки 62 образована останавливающая вращение канавка 621, проходящая вдоль осевого направления наружной трубки 60. Второе снабженное резьбой отверстие 12, проходящее вдоль радиального направления корпуса оптического прицела и сообщающееся с останавливающей вращение канавкой 621 образовано в корпусе 10 оптического прицела. Оптический прицел с трансфокатором также включает в себя останавливающий вращение болт 110, выполненный во втором снабженном резьбой отверстии 12. Стержневая часть останавливающего вращение болта 110 выступает из второго снабженного резьбой отверстия 12 и ограничивается останавливающей вращение канавкой 621 для предотвращения кругового вращения наружной трубки 60 вокруг ее центральной оси.

Следует отметить, что останавливающая вращение канавка 621 образованна в наружной окружной поверхности шаровой головки 62, при этом останавливающая вращение канавка 621 проходит вдоль осевого направления наружной трубки 60. Второе снабженное резьбой отверстие 12 образовано в корпусе 10 оптического прицела. Второе снабженное резьбой отверстие 12 проходит вдоль радиального направления корпуса 10 оптического прицела и проникает через корпус 10 оптического прицела. Второе снабженное резьбой отверстие 12 соответствует останавливающей вращение канавке 621 и сообщается с ней. Останавливающий вращение болт 110 может быть ввинчен со стороны наружного конца второго снабженного резьбой отверстия 12 до тех пор, пока стержневая часть останавливающего вращение болта 110 не выступит из внутреннего конца второго снабженного резьбой отверстия 12 и не будет ограничена останавливающей вращение канавкой 621. На основании отношений ограничения между останавливающим вращение болтом 110 и останавливающей вращение канавкой 621 надежно предотвращено круговое вращение наружной трубки 60 вокруг ее центральной оси.

Наружная трубка 60 вращается вокруг центра шарового гнезда 11 с небольшой амплитудой под управлением регулировочного механизма 80. Одновременно с обеспечением эффекта остановки останавливающего вращение болта 110 это может снизить риск взаимных помех между останавливающим вращение болтом 110 и останавливающей вращение канавкой 621 во время вращения наружной трубки 60 вокруг центра шарового гнезда 11.

Со ссылкой на ФИГ. 5 и 6, в некоторых вариантах осуществления настоящего изобретения стержневая часть останавливающего вращение болта 110 сближена с двумя противоположными стенками останавливающей вращение канавки 621.

Следует отметить, что стержневая часть останавливающего вращение болта 110 сближается с двумя противоположными стенками останавливающей вращение канавки 621 при регулировке размера выступания стержневой части останавливающего вращение болта 110. Согласно форме стержневой части останавливающего вращение болта 110, стержневая часть останавливающего вращение болта 110 может войти точечный контакт или линейный контакт с каждой из стенок останавливающей вращение канавки 621, и в данном варианте осуществления нет никаких ограничений в этом отношении.

С описанным выше решением, путем обеспечения возможности сближения стержневой части останавливающего вращение болта 110 с двумя противоположными стенками останавливающей вращение канавки 621 может быть исключен посадочный зазор между стержневой частью останавливающего вращение болта 110 и каждой из двух противоположных стенок останавливающей вращение канавки 621. При этом останавливающий вращение болт 110 может надежно предотвращать круговое вращение наружной трубки 60 вокруг ее центральной оси, тем самым эффективно снижая риск наличия у наружной трубки 60 степени свободы (DOF) для кругового вращения вокруг ее центральной оси из-за посадочного зазора.

Со ссылкой на ФИГ. 5 и 6, в некоторых вариантах осуществления настоящего изобретения наружная трубка 60 имеет радиальную плоскость 63, проходящую через центр шарового гнезда 11 перпендикулярно центральной оси корпуса 10 оптического прицела. Контактная точка или линия контакта между стержневой частью останавливающего вращение болта 110 и каждой из стенок останавливающей вращение канавки 621 расположена на радиальной плоскости 63.

Следует отметить, что радиальная плоскость 63 проходит через центр шарового гнезда 11 перпендикулярно центральной оси корпуса 10 оптического прицела. Даже при вращении наружной трубки 60 вокруг центра шарового гнезда 11 под действием регулировочного механизма 80 положение и состояние радиальной плоскости 63 относительно корпуса 10 оптического прицела также в основном поддерживаются неизменными.

При этом, за счет удерживания контактной точки или линии контакта между стержневой частью останавливающего вращение болта 110 и стенкой останавливающей вращение канавки 621 на радиальной плоскости 63, помимо того, что обеспечен останавливающий эффект останавливающего вращение болта 110, также может быть снижен риск взаимных помех между останавливающим вращение болтом 110 и останавливающей вращение канавкой 621 во время вращения наружной трубки 60 вокруг центра шарового гнезда 11.

Со ссылкой на ФИГ. 5, 6 и 7, в некоторых вариантах осуществления настоящего изобретения приводной элемент 50 снабжен приводным цилиндром 51, вставленным во внутреннюю трубку 20. Выступ 511 выполнен выпуклым на наружной поверхности приводного цилиндра 51. Стенка внутренней трубки 20 снабжена проходящей в осевом направлении ограничительной канавкой 23. Конец ограничительной канавки 23, ближайший к стороне глаза, сообщается с наружной стороной внутренней трубки 20. Выступ 511 ограничен ограничительной канавкой 23. Выступ 511 сближен с двумя противоположными стенками ограничительной канавки 23. Наружная трубка 60 имеет радиальную плоскость 63, проходящую через центр шарового гнезда 11 перпендикулярно центральной оси корпуса 10 оптического прицела. Контактная точка или линия контакта между выступом 511 и каждой из стенок ограничительной канавки 23 лежит на радиальной плоскости 63.

Следует отметить, что конец приводного элемента 50, соединенный с внутренней трубкой 20, снабжен приводным цилиндром 51, а приводной цилиндр 51 может быть вставлен в конец внутренней трубки 20, ближайший к стороне глаза. Выступ 511 выполнен выпуклым на наружной поверхности приводного цилиндра 51, а стенка внутренней трубки 20 соответственно снабжена ограничительной канавкой 23. Когда приводной цилиндр 51 вставлен во внутреннюю трубку 20, выступ 511 может быть перемещен скольжением в ограничительную канавку 23 от конца ограничительной канавки 23, ближайшего к стороне глаза, и наконец ограничен ограничительной канавкой 23. Это позволяет удобно, быстро и надежно осуществлять разъединяемое соединение между приводным элементом 50 и внутренней трубкой 20 и позволяет соединенным приводному элементу 50 и внутренней трубке 20 поддерживать синхронное круговое вращение. Таким образом, когда набор 40 окуляра вращается по окружности пользователем для принуждения приводного элемента 50 к выполнению синхронного кругового вращения, приводной элемент 50 может надежно принуждать внутреннюю трубку 20 к совершению синхронного кругового вращения посредством отношений ограничения между выступом 511 и ограничительной канавкой 23, тем самым принуждая набор 30 линз трансфокатора к перемещению вдоль осевого направления внутренней трубки 20 для осуществления управления трансфокатором.

Могут иметься одна или более ограничительных канавок 23 вдоль окружного направления стенки внутренней трубки 20. Каждая ограничительная канавка 23 может соответственно ограничивать один выступ 511. В данном варианте осуществления нет никаких ограничений в этом отношении. Предпочтительно в случае множества ограничительных канавок 23, указанное множество ограничительных канавок 23 расположено вдоль окружного направления стенки внутренней трубки 20. Это может выравнивать и оптимизировать распределение в области соединения между приводным цилиндром 51 и внутренней трубкой 20, тем самым выравнивая действующее усилие между приводным цилиндром 51 и внутренней трубкой 20 и улучшая надежность и прочность соединения между приводным цилиндром 51 и внутренней трубкой 20.

Выступ 511 может быть, помимо прочего, круглым цилиндром, многоугольным цилиндром и полусфероидом. В данном варианте осуществления нет никаких ограничений в этом отношении.

Также следует отметить, что выступ 511 сближен с двумя противоположными стенками ограничительной канавки 23. При этом посадочный зазор между выступом 511 и каждой из двух противоположных стенок ограничительной канавки 23 может быть исключен. Таким образом, в ответ на круговое вращение приводного элемента 50, приводной элемент 50 может непосредственно принуждать внутреннюю трубку 20 к совершению синхронного кругового вращения из-за ограничением между выступом 511 и ограничительной канавкой 23 без компенсации посадочного зазора между выступом 511 и каждой из двух противоположных стенок ограничительной канавки 23. Это позволяет обеспечить и улучшить синхронность вращения между приводным элементом 50 и внутренней трубкой 20, а также обеспечить и улучшить точность регулировки трансфокатора.

Выступ 511 может входить в точечный контакт или линейный контакт со стенкой ограничительной канавки 23. Например, когда выступ 511 является круглым цилиндром, наружная окружная поверхность выступа 511 может войти в линейный контакт со стенкой ограничительной канавки 23. Когда выступ 511 является квадратным телом, кромка выступа 511 может войти в линейный контакт со стенкой ограничительной канавки 23.

Также следует отметить, что радиальная плоскость 63 проходит через центр шарового гнезда 11 перпендикулярно центральной оси корпуса 10 оптического прицела. Даже во время вращения наружной трубки 60 вокруг центра шарового гнезда 11 под действием регулировочного механизма 80, положение и состояние радиальной плоскости 63 относительно корпуса 10 оптического прицела также в основном остаются неизменными.

При этом, за счет расположения контактной точки или линии контакта между выступом 511 и стенкой ограничительной канавки 23 на радиальной плоскости 63, помимо того, что выступ 511 принуждает внутреннюю трубку 20 и приводной элемент 50 к совершению синхронного кругового вращения, также может быть снижен риск взаимных помех между компонентами и, в частности, между приводным элементом 50 и внутренней трубкой 20 во время вращения наружной трубки 60 вокруг центра шарового гнезда 11.

Вариант 3 осуществления

Этот вариант осуществления отличается от варианта 2 осуществления следующим:

Со ссылкой на ФИГ. 9, в некоторых вариантах осуществления настоящего изобретения конец внутренней трубки 20, ближайшей к стороне глаза, не выступает из наружной трубки 60. Шаровая головка 62 является цельной конструкцией шаровой головки 62 и независимо шарнирно соединена с шаровым гнездом 11.

Следует отметить, что конец внутренней трубки 20, ближайший к стороне глаза, не выступает из наружной трубки 60, а именно, этот конец расположен внутри наружной трубки 60. Шаровая головка 62 наружной трубки 60 является цельной конструкцией шаровой головки 62 и независимо шарнирно соединена с шаровым гнездом 11. Шаровая головка 62 не может быть отделена от шарового гнезда 11. Когда конец наружной трубки 60, удаленный от стороны глаза, подвергается напряжению, наружная трубка 60 может стабильно и надежно вращаться вокруг центра шарового гнезда 11 с определенной амплитудой. Это также может способствовать регулировке и калибровке оружия.

Со ссылкой на ФИГ. 9, в некоторых вариантах осуществления настоящего изобретения оптический прицел с трансфокатором также включает в себя компрессионное кольцо 90, выполненное в корпусе 10 оптического прицела и соединенное с корпусом 10 оптического прицела, и второе удерживающее кольцо 100, выполненное в наружной трубке 60 и соединенное с наружной трубкой 60. Компрессионное кольцо 90 сжимает шаровую головку 62, препятствуя отделению шаровой головка 62 от шарового гнезда 11. Второе удерживающее кольцо 100 удерживается на стороне конца внутренней трубки 20, ближайшего к стороне глаза.

Следует отметить, что на основании описанного выше варианта осуществления шаровая головка 62, независимо шарнирно соединенная с шаровым гнездом 11, может быть сжата и ограничена компрессионным кольцом 90, соединенным с корпусом 10 оптического прицела, тем самым надежно препятствуя отделению шаровой головки 62 от шарового гнезда 11. В то же время, поскольку компрессионное кольцо 90 сжимает и ограничивает шаровую головку 62 в шаровом гнезде 11, осевое положение наружной трубки 60 относительно корпуса 10 оптического прицела также может быть эффективно стабилизировано, а перемещение наружной трубки 60 вдоль осевого направления корпуса 10 оптического прицела может быть эффективно предотвращено. В то же время, ограничение шаровой головки 62 компрессионным кольцом 90 не влияет на вращение шаровой головки 62 в шаровом гнезде 11. В данном варианте осуществления нет никаких ограничений в отношении способа соединения между компрессионным кольцом 90 и корпусом 10 оптического прицела.

На основании описанного выше варианта осуществления, второе удерживающее кольцо 100, соединенное с наружной трубкой 60, также может позиционировать и удерживать сторону конца внутренней трубки 20, ближайшего к стороне глаза, тем самым надежно предотвращая перемещение внутренней трубки 20 в направлении к стороне глаза. Таким образом, в сочетании с ограничительной конструкцией на стороне конца внутренней трубки 20, удаленного от стороны глаза, (например, удерживающей частью 64) второе удерживающее кольцо надежно стабилизирует осевое положение внутренней трубки 20 относительно наружной трубки 60, тем самым надежно предотвращая перемещение внутренней трубки 20 вдоль осевого направления наружной трубки 60. Кроме того, позиционирование и удерживание стороны конца внутренней трубки 20, ближайшего к стороне глаза, первым удерживающим кольцом 70 не влияют на круговое вращение внутренней трубки 20 вокруг ее центральной оси. В данном варианте осуществления нет никаких ограничений в отношении способа соединения между вторым удерживающим кольцом 100 и корпусом 10 оптического прицела. Например, может быть использовано резьбовое соединение.

Разумеется, в других возможных вариантах осуществления шаровая головка 62 также может быть ограничена другими способами, препятствующими отделению шаровой головки 62 от шарового гнезда 11, если эти способы не влияют на вращение шаровой головки 62 в шаровом гнезде 11. Сторона конца внутренней трубки 20, ближайшего к стороне глаза, также может быть ограничена и позиционирована другими способами, если они не вызывают влияния на круговое вращение внутренней трубки 20 вокруг ее центральной оси. В данном варианте осуществления нет никаких ограничений в этом отношении.

Описанное выше является просто предпочтительными вариантами осуществления настоящего изобретения и не предназначено для ограничения объема охраны настоящего изобретения. Любое изменение, эквивалентная замена, усовершенствование и тому подобное без отступления от идеи и принципа настоящего изобретения должны находиться в пределах объема охраны настоящего изобретения.

Настоящее изобретение относится к области оптических прицелов и обеспечивает оптический прицел с трансфокатором. Оптический прицел с трансфокатором включает в себя корпус оптического прицела, внутреннюю трубку, набор линз трансфокатора, набор окуляра и приводной элемент. Внутренняя трубка выполнена в корпусе оптического прицела и выполнена с возможностью кругового вращения вокруг своей центральной оси; осевое положение внутренней трубки относительно корпуса оптического прицела является фиксированным; набор линз трансфокатора выполнен во внутренней трубке и связан с внутренней трубкой; внутренняя трубка при круговом вращении принуждает набор линз трансфокатора к перемещению вдоль осевого направления внутренней трубки; набор окуляра выполнен в конце корпуса оптического прицела, ближайшем к стороне глаза; приводной элемент соединен между внутренней трубкой и набором окуляра; при этом приводной элемент, набор окуляра и внутренняя трубка поддерживают синхронное круговое вращение. В оптическом прицеле с трансфокатором согласно настоящему изобретению набор окуляра может вращаться по окружности для принуждения приводного элемента и внутренней трубки к совершению синхронного кругового вращения, тем самым принуждая набор линз трансфокатора к перемещению вдоль осевого направления внутренней трубки и осуществлению управления трансфокатором. В оптическом прицеле с трансфокатором согласно настоящему изобретению могут быть удалены такие конструкции как штифт трансфокатора и канавка трансфокатора в корпусе оптического прицела, тем самым обеспечивая конструктивную прочность корпуса оптического прицела, снижая риск деформации и поломки корпуса оптического прицела и обеспечивая срок службы оптического прицела с трансфокатором. 12 з.п. ф-лы, 9 ил.

1. Оптический прицел с трансфокатором, содержащий:

корпус оптического прицела;

внутреннюю трубку, выполненную в корпусе оптического прицела и выполненную с возможностью совершения кругового вращения вокруг центральной оси внутренней трубки, при этом осевое положение внутренней трубки относительно корпуса оптического прицела является фиксированным;

набор линз трансфокатора, выполненный во внутренней трубке и связанный с внутренней трубкой, при этом внутренняя трубка при круговом вращении приводит набор линз трансфокатора в перемещение вдоль осевого направления внутренней трубки;

набор окуляра, выполненный в конце корпуса оптического прицела, ближайшем к стороне глаза; и

приводной элемент, соединенный между внутренней трубкой и набором окуляра, при этом обеспечено поддержание синхронного кругового вращения приводного элемента, набора окуляра и внутренней трубки.

2. Оптический прицел с трансфокатором по п. 1, также содержащий наружную трубку; при этом наружная трубка выполнена в корпусе оптического прицела с наружной стороны внутренней трубки; при этом наружная трубка имеет фиксированное осевое положение относительно корпуса оптического прицела, и обеспечено предотвращение кругового вращения наружной трубки вокруг своей центральной оси;

стенка одной из наружной трубки и внутренней трубки снабжена криволинейной канавкой, проходящей по спирали и проникающей через стенку; а стенка другой из указанных наружной трубки и внутренней трубки снабжена прямолинейной канавкой, проходящей вдоль осевого направления стенки и проникающей через стенку; и

набор линз трансфокатора снабжен ползунком; при этом ползунок с возможностью скользящего перемещения соединен с криволинейной канавкой и прямолинейной канавкой.

3. Оптический прицел с трансфокатором по п. 2, в котором наружная трубка жестко соединена с корпусом оптического прицела; и

оптический прицел с трансфокатором дополнительно содержит первое удерживающее кольцо, выполненное в корпусе оптического прицела и соединенное с корпусом оптического прицела; при этом первое удерживающее кольцо удерживается на стороне конца внутренней трубки, ближайшего к стороне глаза.

4. Оптический прицел с трансфокатором по п. 2, в котором шаровая головка выполнена выпуклой на окружной стороне конца наружной трубки, ближайшего к стороне глаза; шаровое гнездо выполнено вогнутым на внутренней стенке корпуса оптического прицела; при этом шаровая головка шарнирно соединена с шаровым гнездом; причем

оптический прицел с трансфокатором также содержит регулировочный механизм, выполненный в конце наружной трубки, удаленном от стороны глаза; при этом регулировочный механизм выполнен с возможностью принуждения наружной трубки к вращению вокруг центра шарового гнезда.

5. Оптический прицел с трансфокатором по п. 4, в котором фланец выполнен выпуклым на окружной стороне конца внутренней трубки, ближайшего к стороне глаза; при этом фланец и шаровая головка объединены в цельную конструкцию шаровой головки, и все вместе шарнирно соединены с шаровым гнездом; и

оптический прицел с трансфокатором также содержит компрессионное кольцо, выполненное в корпусе оптического прицела и соединенное с корпусом оптического прицела; при этом компрессионное кольцо сжимает фланец, препятствуя отделению фланца и шаровой головки от шарового гнезда.

6. Оптический прицел с трансфокатором по п. 4, в котором конец внутренней трубки, ближайший к стороне глаза, не выступает из наружной трубки; а шаровая головка представляет собой цельную конструкцию шаровой головки и независимо шарнирно соединена с шаровым гнездом; и

оптический прицел с трансфокатором также содержит компрессионное кольцо, выполненное в корпусе оптического прицела и соединенное с корпусом оптического прицела, и второе удерживающее кольцо, выполненное в наружной трубке и соединенное с наружной трубкой; компрессионное кольцо сжимает шаровую головку, препятствуя отделению шаровой головки от шарового гнезда; а второе удерживающее кольцо удерживается на стороне конца внутренней трубки, ближайшего к стороне глаза.

7. Оптический прицел с трансфокатором по п. 4, в котором останавливающая вращение канавка, проходящая вдоль осевого направления наружной трубки, образована в наружной окружной поверхности шаровой головки; второе снабженное резьбой отверстие, проходящее вдоль радиального направления корпуса оптического прицела и сообщающееся с останавливающей вращение канавкой, образовано в корпусе оптического прицела; оптический прицел с трансфокатором также содержит останавливающий вращение болт, выполненный во втором снабженном резьбой отверстии; при этом стержневая часть останавливающего вращение болта выступает из второго снабженного резьбой отверстия и ограничена останавливающей вращение канавкой с обеспечением предотвращения кругового вращения наружной трубки вокруг своей центральной оси.

8. Оптический прицел с трансфокатором по п. 7, в котором стержневая часть останавливающего вращение болта сближена с двумя противоположными стенками останавливающей вращение канавки; и

наружная трубка имеет радиальную плоскость, проходящую через центр шарового гнезда и перпендикулярную центральной оси корпуса оптического прицела; при этом контактная точка или линия контакта между стержневой частью останавливающего вращение болта и каждой из стенок останавливающей вращение канавки лежат в радиальной плоскости.

9. Оптический прицел с трансфокатором по любому из пп. 2-8, в котором конец наружной трубки, удаленный от стороны глаза, снабжен удерживающей частью; а удерживающая часть удерживается на стороне конца внутренней трубки, удаленного от стороны глаза.

10. Оптический прицел с трансфокатором по любому из пп. 1-8, в котором приводной элемент снабжен приводным цилиндром, вставленным во внутреннюю трубку; на наружной поверхности приводного цилиндра выпукло выполнен выступ; стенка внутренней трубки снабжена проходящей в осевом направлении ограничительной канавкой; конец ограничительной канавки, ближайший к стороне глаза, сообщается с наружной стороной внутренней трубки; а выступ ограничен ограничительной канавкой; и

выступ сближен с двумя противоположными стенками ограничительной канавки.

11. Оптический прицел с трансфокатором по любому из пп. 5-8, в котором приводной элемент снабжен приводным цилиндром, вставленным во внутреннюю трубку; на наружной поверхности приводного цилиндра выпукло выполнен выступ; стенка внутренней трубки снабжена проходящей в осевом направлении ограничительной канавкой; конец ограничительной канавки, ближайший к стороне глаза, сообщается с наружной стороной внутренней трубки; выступ ограничен ограничительной канавкой; при этом выступ сближен с двумя противоположными стенками ограничительной канавки; и

наружная трубка имеет радиальную плоскость, проходящую через центр шарового гнезда и перпендикулярную центральной оси корпуса оптического прицела; при этом контактная точка или линия контакта между выступом и каждой из стенок ограничительной канавки лежат в радиальной плоскости.

12. Оптический прицел с трансфокатором по любому из пп. 1-8, также содержащий фиксирующее прижимное кольцо, соединенное с концом корпуса оптического прицела, ближайшим к стороне глаза; и фиксирующее прижимное кольцо прижимает приводной элемент к стороне конца корпуса оптического прицела, ближайшего к стороне глаза, таким образом, что осевое положение приводного элемента относительно корпуса оптического прицела является фиксированным.

13. Оптический прицел с трансфокатором по любому из пп. 1-8, в котором набор окуляра содержит цилиндр, соединенный с приводным элементом; цилиндр установлен на наружной стороне приводного элемента; наружная поверхность цилиндра снабжена радиально проникающим первым снабженным резьбой отверстием; оптический прицел с трансфокатором также содержит синхронизирующий болт, выполненный в первом снабженном резьбой отверстии; при этом синхронизирующий болт сближен с приводным элементом таким образом, что цилиндр и приводной элемент поддерживают синхронное круговое вращение.
