УСТРОЙСТВО ОХРАННОЙ СИГНАЛИЗАЦИИ Российский патент 2025 года по МПК G08B13/24

Изобретение относится к техническим средствам охраны, а точнее к устройствам для тревожной сигнализации в случае вторжения в охраняемое помещение.

Наиболее близким к предлагаемому техническому решению является устройство охранной сигнализация содержащее датчик сигнализации, электронный ключ в виде транзистора соединенного с реле, контакты которого соединены с сигнализатором (см. авторское свидетельство СССР №1120846 опуб. 20.05.2000).

Недостатком его является сложность, неудобство пользования.

Технической задачей предлагаемого устройства является упрощение конструкции, повышение удобства пользования.

Для этого предлагается устройство охранной сигнализация содержащее датчик сигнализации, электронный ключ в виде транзистора, который соединен с реле, контакты которого соединены с сигнализатором, при этом устройство содержит времязадающий одновибратор, два одновибратора задержки сигнала, два элемента «И», триггер, кнопку задержки сигнала для выхода, кнопку сброса сигнала после входа, причем один одновибратор задержки сигнала соединен с кнопкой задержки для выхода из охраняемого помещения и первым злементом «И» соединенным с датчиком сигнализации, второй одновибратор задержки сигнала соединен с первым элементом «И», с триггером и со вторым элементом «И», при этом триггер соединен также с кнопкой сброса после входа в помещение и вторым элементом «И» соединенным с времязадающем одновибратором соединенным с электронным ключом, связанным через контакты реле со звуковым и (или) световым сигнализатором.

Отличительной особенностью предлагаемого устройства является то, что устройство содержит времязадающий одновибратор, два одновибратора задержки сигнала, два элемента «И», триггер, кнопку задержки сигнала для выхода, кнопку сброса сигнала после входа, причем один одновибратор задержки сигнала соединен с кнопкой задержки для выхода из охраняемого помещения и первым элементом «И», соединенным с датчиком сигнализации, второй одновибратор задержки сигнала соединен с первым элементом «И», с триггером и со вторым элементом «И», при этом триггер соединен также с кнопкой сброса после входа в помещение и вторым элементом «И», соединенным с времязадающим одновибратором, соединенным с электронным ключом, связанным через контакты реле со звуковым и (или) световым сигнализатором.

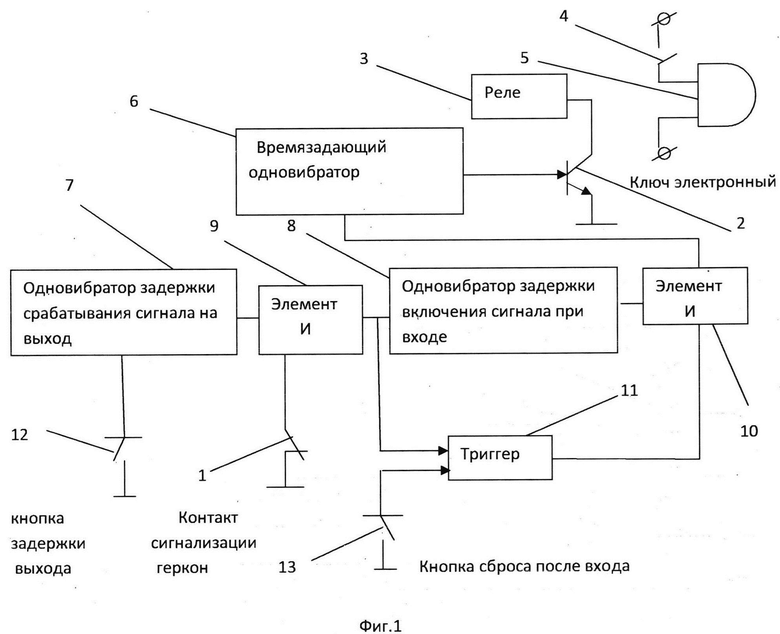

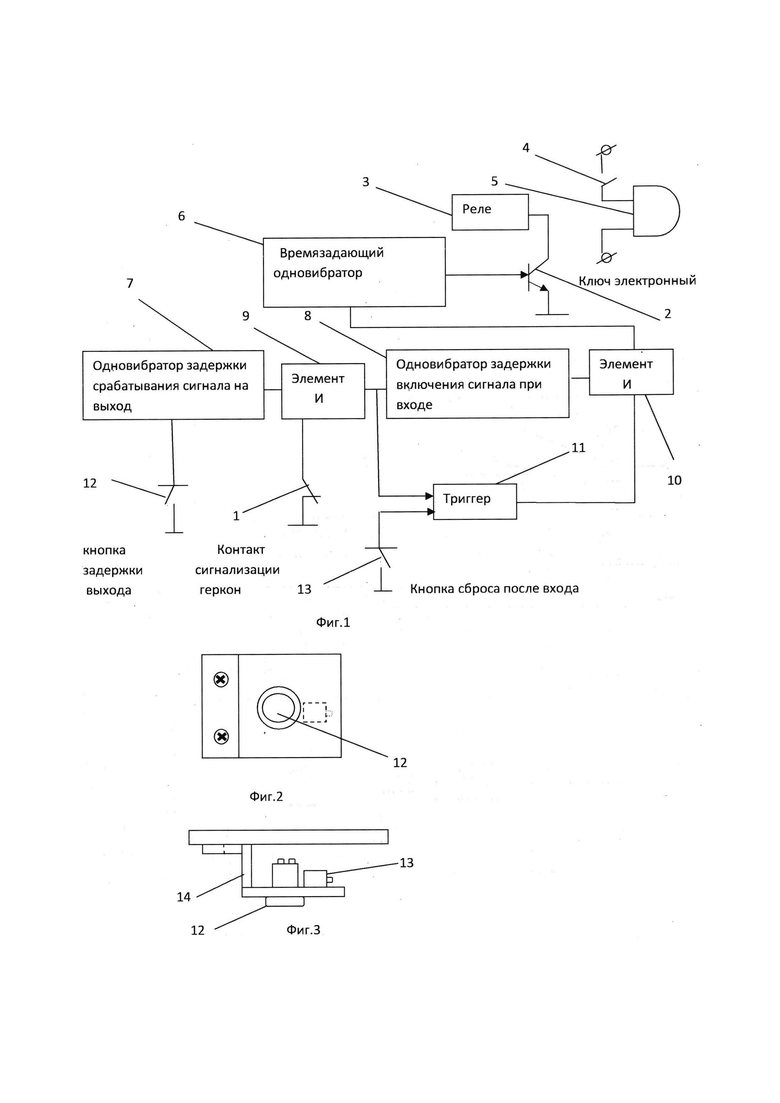

Техническое решение иллюстрируется чертежами, где на фиг. 1 приведена структурная схема устройства, на фиг. 2 вид спереди на устройство крепления кнопки задержки на выход и кнопки сброса после входа, на фиг. 3 вид на фиг. 2 сверху, на фиг. 4 временные диаграммы напряжений, поясняющие работу предлагаемого устройства, на фиг. 5 показан пример реализации устройства - схема устройства.

Устройство охранной сигнализация содержит датчик сигнализации 1,

например в виде геркона, установленный на двери охраняемого помещения, электронный ключ в виде транзистора 2, который соединен с реле 3, контакты 4 которого соединены с сигнализатором 5. Устройство содержит времязадающий одновибратор 6, два одновибратора 7, 8 задержки сигнала, два элемента «И» 9, 10, триггер 11, кнопку задержки сигнала для выхода 12 из охраняемого помещения, кнопку сброса сигнала после входа 13 в охраняемое помещение. Одновибратор 7 задержки сигнала соединен с кнопкой 12 задержки для выхода из охраняемого помещения и первым элементом «И» 9 соединенным с датчиком сигнализации 1 (геркон) установленным на косяк двери. Второй одновибратор 8 задержки сигнала соединен с первым элементом «И» 9, с триггером 11 и со вторым элементом «И» 10. Триггер 11 соединен также с кнопкой 13 сброса после входа в помещение и вторым элементом «И» 10 соединенным с времязадающем одновибратором 6 соединенным с электронным ключом 2, связанным через контакты 4 реле 3 со звуковым и (или) световым сигнализатором 5. Кнопка 12 задержки для выхода из помещения закреплена снаружи Г-образного кронштейна 14 установленного в помещении (см. фиг. 2, 3), а кнопка 13 сброса после входа в помещение закреплена с внутренней стороны (сзади) этого же кронштейна так, чтобы указательным или средним или безымянным пальцами руки можно было совершить нажатие на кнопку сброса 13 после входа. При этом большой палец руки находится перед кнопкой 12 задержки сигнала на выход из охраняемого помещения, имитируя нажатие на кнопку 12. Этим обеспечивается скрытность установки кнопки 13 от постороннего наблюдателя и увеличение секретности алгоритма действий для работы с устройством сигнализации.

Устройство работает следующим образом.

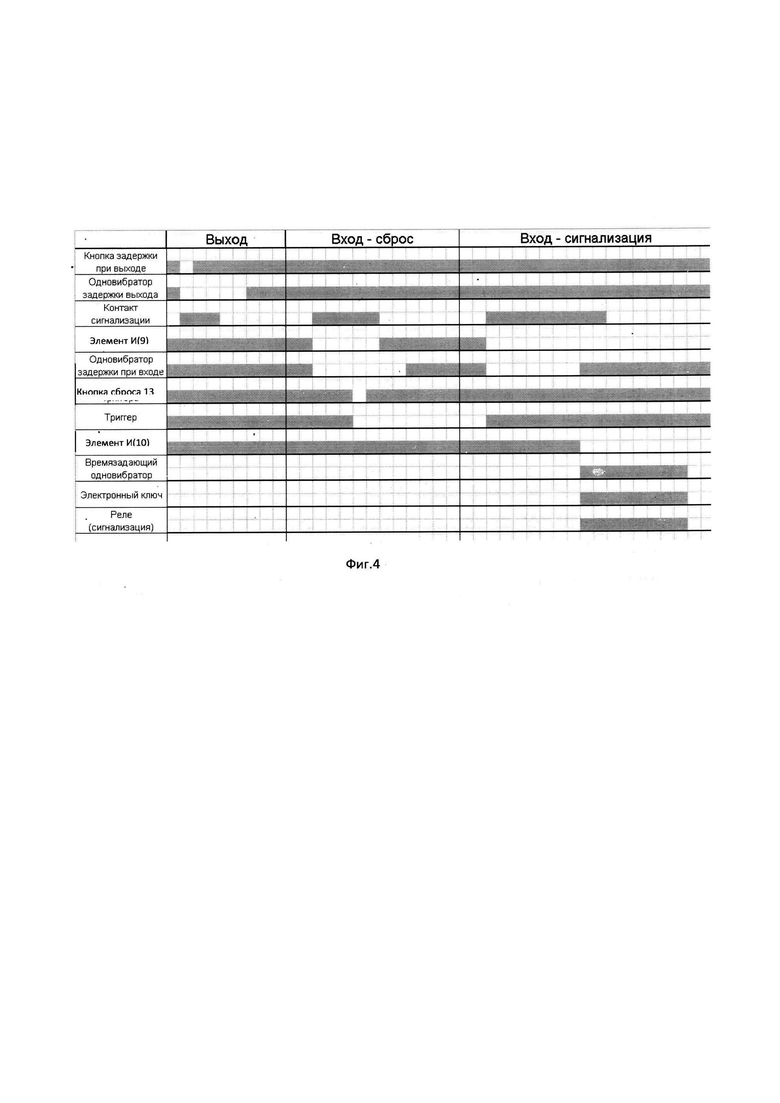

При нажатии на кнопку 12 задержки сигнала на выход идет с помощью первого одновибратора 7 временная блокировка сигнала поступающего от датчика сигнализации 1 установленного на двери охраняемого помещения на первый элемент «И» 9. (см. фиг. 4)

При входе поступает сигнал от датчика сигнализации 1 и запускается второй одновибратор 8 задержки сигнала и если к моменту окончания срока задержки не будет нажата кнопка 13 сброса триггера 11, то произойдет запуск сигнализации, а если до истечения времени задержки будет нажата кнопка сброса 13, то триггер 11 срабатывает и блокирует запуск сигнализации. Времязадающий одновибратор 6 обеспечивает длительность сигнала тревоги при срабатывании устройства.

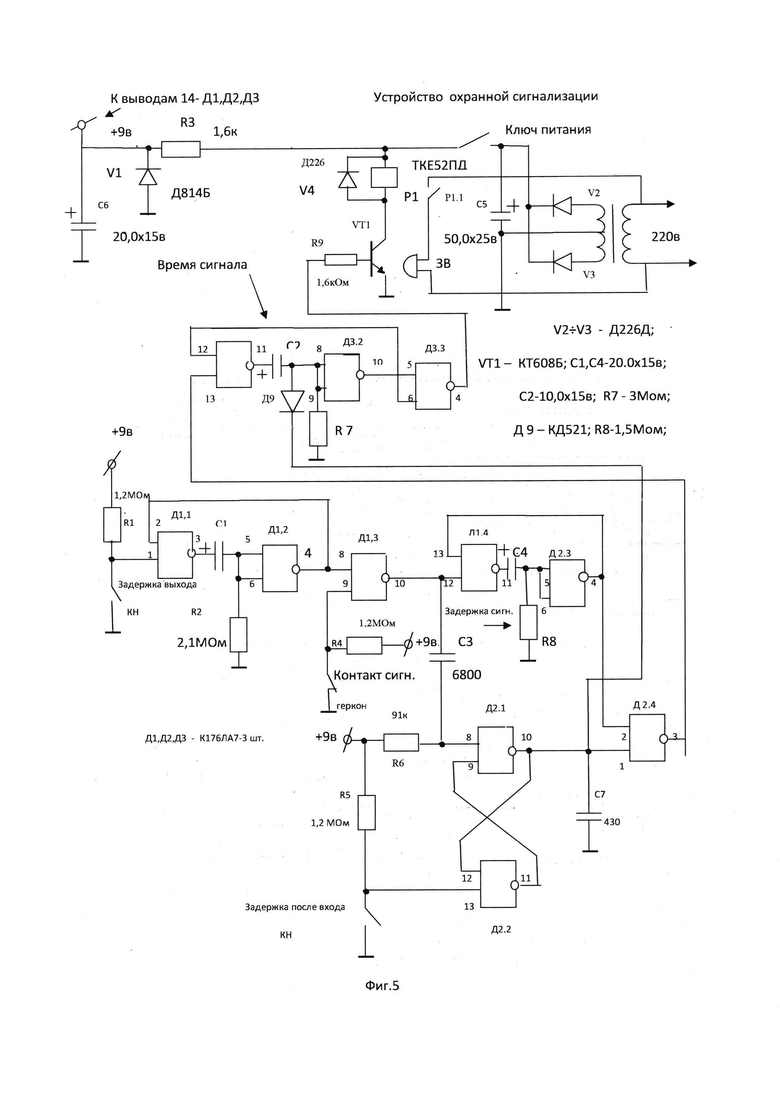

В устройстве опытного образца (см. фиг. 5) были использованы в одновибраторах микросхема К176ЛА7, в ключе электронном транзистор КТ608Б, в блоке питания диоды Д226Д и стабилитрон Д814Б, в качестве реле ТКЕ52ПД, в качестве кнопки сброса после входа использовалась кнопка малогабаритная КМ1-1, в качестве кнопки задержки сигнала при выходе кнопка без фиксации на замыкание DS-212.

Устройство было установлено на дверях общего пользования отделяющую лифтовую площадку от карманов с распложенными там дверьми пяти квартир. Эксплуатация в течении двух лет показала на удобство пользования, на работоспособность устройства, на надежное срабатывание при несанкционированном проникновении злоумышленников.

Изобретение относится к устройствам для тревожной сигнализации в случае вторжения в охраняемое помещение. Технический результат заключается в упрощении конструкции и повышении удобства пользования. Устройство охранной сигнализация содержит датчик сигнализации, электронный ключ в виде транзистора, который соединен с реле, контакты которого соединены с сигнализатором, времязадающий одновибратор, два одновибратора задержки сигнала, два элемента «И», триггер, кнопку задержки сигнала для выхода, кнопку сброса сигнала после входа. Один одновибратор задержки сигнала соединен с кнопкой задержки для выхода из охраняемого помещения и первым элементом «И», соединенным с датчиком сигнализации. Второй одновибратор задержки сигнала соединен с первым элементом «И», с триггером и со вторым элементом «И». Триггер соединен также с кнопкой сброса после входа в помещение и вторым элементом «И», соединенным с времязадающим одновибратором, соединенным с электронным ключом, связанным через контакты реле со звуковым и (или) световым сигнализатором. 5 ил.

Устройство охранной сигнализации содержащее датчик сигнализации, электронный ключ в виде транзистора, который соединен с реле, контакты которого соединены с сигнализатором, отличающееся тем, что устройство содержит времязадающий одновибратор, два одновибратора задержки сигнала, два элемента «И», триггер, кнопку задержки сигнала для выхода из охраняемого помещения, кнопку сброса сигнала после входа в охраняемое помещение, причем один одновибратор задержки сигнала соединен с кнопкой задержки для выхода из охраняемого помещения и первым элементом «И», соединенным с датчиком сигнализации, второй одновибратор задержки сигнала соединен с первым элементом «И», с триггером и со вторым элементом «И», при этом триггер соединен также с кнопкой сброса после входа в охраняемое помещение и вторым элементом «И», соединенным с времязадающим одновибратором, соединенным с электронным ключом, связанным через контакты реле со звуковым и (или) световым сигнализатором.
