ЛОТОК ДЛЯ ПРИЕМА МНОЖЕСТВА МЕДИЦИНСКИХ ПОЛЫХ ТЕЛ Российский патент 2025 года по МПК A61M5/00

Изобретение относится к лотку для приема множества полых медицинских тел.

Из американского патента US 6216885 B1 известен лоток для приема множества шприцов, который изготовлен, в частности глубокой вытяжкой, из термически отформованного пластикового материала. Этот лоток имеет очень низкую жесткость, и потому им может быть затруднительно манипулировать. Для того чтобы была возможность манипулировать лотком, предусмотрены через равные промежутки захватные штуцеры, на которые могут воздействовать, например, вакуумные захваты, для того чтобы удерживать лоток. Лоток согласован с определенным форматом шприцов, причем он имеет жесткие зажимные элементы, для того чтобы устойчиво и надежно удерживать шприцы определенного формата. Таким образом, лоток не может гибко использоваться для различных форматов шприцов, а из-за устойчиво фиксирующих шприцы зажимных элементов процесс комплектации лотка шприцами или извлечения шприцов из лотка является затруднительным.

Также известны лотки, в которые полые медицинские тела укладываются свободно, что в частности является недостатком, если медицинские полые тела включают в себя стекло или состоят из стекла. В этом случае доходит до контакта стекло со стеклом, что может приводить к повреждениям в частности во время транспортировки. В частности, также расположенные на медицинских полых телах этикетки могут при этом повреждаться или ухудшаться в отношении своей читабельности.

Исходя из этого, в основе изобретения лежит задача создать лоток для приема медицинских полых тел, у которого указанные недостатки по меньшей мере частично устранены, предпочтительно он не имеет недостатков.

Задача решается за счет того, что предоставляется настоящее техническое решение, в частности техническое решение независимых пунктов формулы изобретения, а также раскрытых в зависимых пунктах формулы изобретения и описании вариантов осуществления.

Задача решается в частности за счет того, что создается лоток для приема множества полых медицинских тел, который имеет донную пластину. Донная пластина имеет верхнюю сторону и нижнюю сторону. Вдоль внешних краев лотка расположена на верхней стороне проходящая по всему периметру стенка. Донная пластина и стенка ограничивают приемный объем для приема полых медицинских тел. Лоток имеет конечную длину вдоль продольного направления и конечную ширину вдоль распространяющегося перпендикулярно к продольному направлению направления ширины. Лоток имеет по меньшей мере одну удерживающую структуру для удержания полых медицинских тел. Удерживающая структура имеет в свою очередь первую удерживающую стенку, которая распространяется от первого широтного участка стенки до противоположного второго широтного участка стенки в продольном направлении. В первой удерживающей стенке выполнены расположенные на расстоянии друг от друга первые проемы. Далее удерживающая структура имеет отстоящую от первой удерживающей стенки через первое широтное расстояние и распространяющуюся параллельно к первой удерживающей стенке от первого широтного участка до второго широтного участка вторую удерживающую стенку. Во второй удерживающей стенке выполнены расположенные на расстоянии друг от друга вторые проемы. Каждый из вторых проемов расположен на одной прямой соответственно с одним согласованным с ним первым проемом. В частности, вторые проемы и первые проемы согласованы друг с другом попарно, причем согласованные друг с другом попарно первые и вторые проемы расположены на одной прямой друг с другом. Кроме того, удерживающая структура имеет отстоящий от удерживающих стенок через второе широтное расстояние и проходящий параллельно к удерживающим стенкам ряд распорных элементов, расположенных на расстоянии друг от друга с образованием множества свободных пространств. Распорные элементы расположены со смещением относительно проемов таким образом, что каждое из свободных пространств расположено на одной прямой соответственно с одним из первых и одним из вторых проемов. С каждой парой из первого проема и второго проема согласовано таким образом свободное пространство, причем соответствующее свободное пространство расположено на одной прямой с соответствующим первым проемом и соответствующим вторым проемом соответствующей согласованной пары из первого и второго проемов. При этом соответственно одним из свободных пространств, согласованным с этим свободным пространством первым проемом и согласованным со свободным пространством, а также с первым проемом вторым проемом задано положение удержания для медицинского полого тела, причем положение удержания распространяется в направлении ширины лотка. Первое широтное расстояние меньше, чем второе широтное расстояние.

Благодаря геометрической структуре с донной пластиной и проходящей по всему периметру стенкой, которые ограничивают совместно приемный объем, лоток имеет высокую жесткость, и таким образом им можно одновременно просто и устойчиво манипулировать. В частности не требуются предусматриваемые специально для этого захватные штуцеры, так что предусматриваемый в противном случае для этого объем может экономиться и использоваться для приема медицинских полых тел. Удерживающая структура очень гибка благодаря образованным проемами и свободными пространствами положениям удержания и может использоваться с множеством различных форматов медицинских полых тел, в частности с множеством форматов шприцов, независимо от того, смонтирован/ смонтированы ли уже упор для пальцев, поршневой шток и/или инъекционная игла. В то же время удерживающая структура отказывается от жестких зажимных элементов, так что медицинские полые тела могут просто и быстро, в частности вручную или же машинным способом, в частности при помощи робота, укладываться в лоток и извлекаться из лотка. Таким образом, лоток создает условия для легкой комплектации медицинскими полыми телами, а также равным образом для их легкого извлечения. Одновременно положения удержания предоставляют однозначную схему укладывания для дальнейшей обработки медицинских полых тел. Кроме того, положения удержания определяют однозначные, расположенные на расстоянии друг от друга области для отдельных медицинских полых тел, так что предотвращается в частности контакт стекла со стеклом. Вследствие этого исключается также риск повреждения медицинских полых тел и/или расположенных при необходимости на них этикеток. В частности, их читабельность не ухудшается при использовании предложенного здесь лотка.

В частности, в случае предложенного здесь лотка может правильно отслеживаться точное количество уложенных медицинских полых тел. Множество различных форматов и вариаций медицинских полых тел может покрываться одним лотком. В частности, при использовании предложенного здесь лотка могут сортироваться различные форматы шприцов с или без поршневого штока и/или упора для пальцев. Благодаря обеспеченной при помощи положений удержания точной посадке исключено скольжение медицинских полых тел при транспортировке.

Донная пластина выполнена предпочтительно плоской и ровной. В частности, донная пластина не имеет выпуклостей и/или формований.

В частности, лоток выполнен не глубокой вытяжкой.

Предпочтительно лоток изготовлен литьем под давлением. В частности, благодаря прочности материала литья под давлением лоток может использоваться многократно, в частности чаще, чем материал глубокой вытяжки. В частности, лоток может применяться в качестве оборотного материала.

Благодаря размещению удерживающих стенок с одной стороны и образующих свободные пространства распорных элементов с другой стороны исключена неправильная укладка медицинских полых тел.

Стенка распространяется предпочтительно под углом 90° к донной пластине. В частности, стенка проходит в направлении высоты от донной пластины. Направление высоты при этом перпендикулярно с одной стороны к продольному направлению и с другой стороны к направлению ширины.

Продольное направление представляет собой предпочтительно направление самой длинной протяженности лотка. Направление ширины соответствует предпочтительно направлению, в котором лоток распространяется на ширину, которая короче, чем длина, на которую лоток распространяется вдоль продольного направления. Направление высоты является в частности направлением, которое при надлежащем расположении лотка проходит в вертикальном направлении, то есть в геодезическом направлении высоты. Продольное направление и направление ширины распространяются напротив в плоскости, к которой перпендикулярно направление высоты, при надлежащем расположении лотка вертикально в пространстве.

Стенка распространяется предпочтительно в направлении высоты по меньшей мере до верхнего края самого большого укладываемого в приемный объем медицинского полого тела, когда оно уложено в приемный объем. Предпочтительно стенка проходит выше верхнего края самого большого укладываемого в приемный объем полого тела, когда оно уложено в приемный объем.

Удерживающие стенки имеют предпочтительно в направлении высоты такую же высоту, что и стенка, то есть распространяются в частности от донной пластины в направлении высоты до верхнего края стенки.

Проемы предпочтительно открыты сверху, то есть имеют обращенный от донной пластины открытый конец.

Лоток может использоваться в частности со следующими форматами шприцов: 1 мл, диаметр 8,15 мм, как с, так и без поршневого штока/упора для пальцев, причем длина стеклянного тела с Vetter RNS (твердым защищенным колпачком - от англ. Rigid Needle Shield) составляет 81,2 мм и с Vetter OVS 73,9 мм; 1,5 мл, диаметр 10,85 мм, как с, так и без поршневого штока/упора для пальцев с длиной стеклянного тела с RNS 73,3 мм и с Vetter OVS 63,5 мм; 2,25 мл, диаметр 10,85 мм, как с, так и без поршневого штока/упора для пальцев, причем длина стеклянного тела с Vetter RNS составляет 82,8 мм и с Vetter OVS 75 мм. В качестве запорных элементов могут использоваться Vetter OVS, Vetter TipCap, Vetter NS (защитный колпачок - от англ. Needle Shield) и Vetter RNS.

Измеренная в продольном направлении длина лотка составляет предпочтительно по меньшей мере от 300 мм до максимум 400 мм, предпочтительно по меньшей мере от 325 мм до максимум 375 мм, предпочтительно 350 мм.

Измеренная в направлении ширины ширина лотка составляет предпочтительно по меньшей мере от 200 мм до максимум 300 мм, предпочтительно по меньшей мере от 225 мм до максимум 295 мм, предпочтительно по меньшей мере от 250 мм до максимум 280 мм, предпочтительно по меньшей мере от 265 мм до максимум 275 мм, предпочтительно 270 мм.

Лоток выполнен предпочтительно в виде поддонового вкладыша для вставки или укладки в больший транспортный поддон, причем в транспортный поддон может вставляться или укладываться множество таких лотков. Размеры лотка, в частности его длина и его ширина, выбраны предпочтительно таким образом, что два таких лотка могут укладываться в транспортный поддон друг около друга. Высота лотка выбрана в частности таким образом, что множество лотков, в частности более двух лотков, предпочтительно четыре или большее количество лотков, могут укладываться в такой транспортный поддон друг над другом.

Измеренная в направлении высоты высота лотка составляет от нижнего края донной пластины до верхнего края стенки по меньшей мере от 15 мм до максимум 30 мм, предпочтительно по меньшей мере от 17,5 мм до максимум 25 мм, предпочтительно по меньшей мере от 20 мм до максимум 23 мм, предпочтительно 22 мм. Если лоток имеет дополнительно опорные элементы, то его высота составляет вместе с опорными элементами предпочтительно по меньшей мере от 23 мм до максимум 30 мм, предпочтительно по меньшей мере от 24 мм до максимум 28 мм, предпочтительно 26 мм.

Первое широтное расстояние составляет предпочтительно по меньшей мере от 6 мм до максимум 12 мм, предпочтительно 9 мм. Второе широтное расстояние составляет предпочтительно по меньшей мере от 26 мм до максимум 30 мм, предпочтительно 28 мм. Третье широтное расстояние составляет предпочтительно по меньшей мере от 36 мм до максимум 42 мм, предпочтительно 39 мм. Отдельное свободное пространство из свободных пространств предпочтительно имеет измеренную в продольном направлении лотка протяженность, то есть ширину в свету, по меньшей мере от 6 мм до максимум 12 мм, предпочтительно 9 мм. Предпочтительным образом все свободные пространства выполнены идентичными.

Согласно усовершенствованию изобретения предусмотрено, что лоток в качестве по меньшей мере одной удерживающей структуры имеет две удерживающие структуры, которые расположены друг около друга в направлении ширины и отделены друг от друга проходящей в продольном направлении от первого широтного участка до второго широтного участка перегородкой. Таким образом, лоток имеет в целом две удерживающие структуры, причем в частности также соответственно два положения удержания расположены в направлении ширины друг около друга. Таким образом, лоток может принимать два ряда медицинских полых тел в направлении ширины друг около друга, то есть полые тела обоих рядов расположены соответственно попарно друг за другом в лотке при рассмотрении в продольном направлении полых тел. Лоток может таким образом упорядоченно и очень функционально принимать большое количество медицинских полых тел.

Перегородка распространяется предпочтительно в направлении высоты до верхнего края стенки, то есть выполнена с такой же высотой, что и стенка.

Согласно усовершенствованию изобретения предусмотрено, что первая удерживающая стенка по меньшей мере одной удерживающей структуры отстоит от торцевой стенки, выбранной из продольного участка стенки и перегородки, через третье широтное расстояние. Это справедливо предпочтительно для обеих удерживающих структур лотка, если он имеет две удерживающие структуры. При этом торцевой стенкой является у одной удерживающей структуры обеих удерживающих структур продольный участок стенки; у другой удерживающей структуры обеих удерживающих структур торцевой стенкой является перегородка, которая отделяет друг от друга обе удерживающие структуры. Предпочтительным образом в области, которая расположена между первой удерживающей стенкой и торцевой стенкой, может быть размещен поршневой шток медицинского полого тела, если медицинское полое тело имеет такой поршневой шток.

Согласно усовершенствованию изобретения предусмотрено, что широтные участки стенки имеют соответственно между второй удерживающей стенкой и рядом распорных элементов выемку. Эта выемка делает предпочтительно возможным простое захватывание захватом или же вручную рукой, например, пальцем, для того чтобы была возможность в частности также расположенные с краю медицинские полые тела надежно и легко укладывать в лоток и снова извлекать из него.

Выемки предпочтительно открыты сверху, то есть имеют обращенный от донной пластины открытый конец.

Согласно усовершенствованию изобретения предусмотрено, что донная пластина имеет в области ряда распорных элементов возвышение. В частности, донная пластина может иметь в области ряда распорных элементов отличающуюся от плоскости форму и в частности изгиб вверх. Распорные элементы расположены на возвышении. Возвышение предоставляет в области свободных пространств удаленную от остальной поверхности дна лотка область прилегания для медицинских полых тел, так что они в частности в области между второй удерживающей стенкой и рядом распорных элементов не опираются на поверхность дна. В этом случае полые тела могут в этой области наиболее просто браться, в частности захватываться. Возвышение приводит помимо этого конструктивно к повышению жесткости лотка, так что он имеет наиболее высокую устойчивость. На нижней стороне донной пластины расположенное на верхней стороне возвышение представляет собой углубление, которое в свою очередь позволяет наиболее просто захватывать и манипулировать самим лотком, будь то вручную или машинным способом. В частности, расположенное на верхней стороне возвышение образует на нижней стороне захватный паз, при помощи которого возможно в частности легкое извлечение лотка из транспортного поддона.

Согласно усовершенствованию изобретения предусмотрено, что распорные элементы выполнены на виде сверху вытянутыми. Это представляет собой наиболее простое и просто изготавливаемое исполнение распорных элементов.

Альтернативно предпочтительно предусмотрено, что распорные элементы выполнены на виде сверху крестообразными. Распорные элементы выполняют тем самым дополнительную функцию в дополнение к удержанию на расстоянии друг от друга медицинских полых тел, содействуя благодаря своей крестообразной структуре повышению жесткости и тем самым устойчивости лотка. В частности, благодаря этому усилению структуры возможно укладывание в высокий штабель множества лотков друг на друга.

Согласно усовершенствованию изобретения предусмотрено, что донная пластина имеет на своей нижней стороне опорные элементы. В предпочтительном варианте осуществления лоток может иметь на нижней стороне донной пластины четыре опорных элемента, в частности в каждом углу один опорный элемент. Опорные элементы выступают с нижней стороны геодезически вниз. Они образуют таким образом выступающие элементы, на которых может стоять лоток, причем нижняя сторона донной пластины расположена на расстоянии в этом случае от опорной плоскости, на которой стоит лоток. Предпочтительно опорные элементы расположены со смещением вовнутрь от внешних краев донной пластины по меньшей мере на одну толщину стенки. Наиболее предпочтительно они расположены со смещением вовнутрь ровно на толщину стенки. В частности, это допускает устойчивое штабелирование множества лотков друг на друга, причем соответственно опорные элементы расположенного выше лотка входят в зацепление с приемным объемом расположенного ниже лотка и при этом предпочтительно устойчиво прилегают к внутренней стороне стенки. Благодаря этой в частности точной посадке опорных элементов предотвращено предпочтительным образом эффективно скольжение штабелированных лотков друг относительно друга.

Согласно усовершенствованию изобретения предусмотрено, что лоток выполнен за одно целое и из одного материала. Таким образом, лоток может быть изготовлен наиболее просто и экономично, в частности посредством литья под давлением.

Лоток выполнен предпочтительно за одно целое и из одного материала, предпочтительно из пластика. Таким образом, лоток может быть изготовлен наиболее просто и экономично, в частности посредством литья под давлением. Пластик предпочтительно выбран из группы, состоящей из автоклавируемого пластика, пригодного для машинного промывания пластика, сополимера акрилнитрил-бутадиен-стирола (ABS), поликарбоната или полипропилена. В частности, эти пластики допускают простую очистку лотка, в частности при помощи моечной машины, причем лоток может также предпочтительно автоклавироваться. В частности, это делает возможным повторное применение лотка, в частности применение лотка в циркуляционном способе.

Изобретение относится также к соответствующему изобретению лотку или лотку согласно одному из вышеописанных примеров осуществления в комбинации с медицинским полым телом, в частности с одним из вышеописанных медицинских полых тел, с которыми лоток может предпочтительно использоваться. Медицинское полое тело имеет цилиндрический участок и фланцевую область. Если медицинское полое тело расположено в лотке, фланцевая область расположена между первой удерживающей стенкой и второй удерживающей стенкой. При этом фланцевая область входит в зацепление предпочтительно за согласованным с медицинским полым телом вторым проемом из вторых проемов. Цилиндрический участок распространяется в направлении ширины лотка сквозь второй проем и в свободное пространство, согласованное с тем вторым проемом, который согласован с медицинским полым телом. Таким образом, медицинское полое тело надежно и устойчиво удерживается в лотке. В частности, оно не может скользить в лотке и вступать в контакт с другими размещенными в лотке медицинскими полыми телами. Таким образом, предотвращается в частности контакт стекла со стеклом между расположенными в лотке медицинскими полыми телами.

Фланцем медицинского полого тела может быть в частности упор для пальцев или ограничитель обратного хода. Медицинское полое тело расположено - в частности в зависимости от своего наружного диаметра - по меньшей мере в свободном пространстве, при необходимости также по меньшей мере во втором проеме, с зазором. Размеры лотка согласованы при этом предпочтительно с самым большим располагаемым в лотке медицинским полым телом таким образом, что оно может располагаться прямо без жесткого зажатия, предпочтительно с незначительным зазором, в положении удержания. Если медицинское полое тело выполнено в виде шприца, то инъекционный конец шприца расположен предпочтительно между рядом распорных элементов и задней торцевой стенкой, причем задняя торцевая стенка снова выбрана из продольного участка стенки и перегородки, в зависимости от того, с какой удерживающей структурой согласован ряд распорных элементов. Таким образом, перегородка является в частности для первой удерживающей структуры из обеих удерживающих структур задней торцевой стенкой, а для второй удерживающей структуры из обеих удерживающих структур передней торцевой стенкой.

Согласно усовершенствованию изобретения предусмотрено, что поршневой шток медицинского полого тела распространяется сквозь первый проем в направлении торцевой стенки. Таким образом, третье широтное расстояние имеется в распоряжении в частности для расположения поршневого штока.

Изобретение разъясняется далее более подробно на основе чертежа. При этом на чертеже показаны:

фиг. 1 - первый пример осуществления лотка;

фиг. 2 - изображение поперечного разреза первого примера осуществления лотка по обозначенной на фиг. 1 линии A-A; и

фиг. 3 - изображение множества штабелированных друг на друга лотков согласно второму примеру осуществления в комбинации с медицинскими полыми телами.

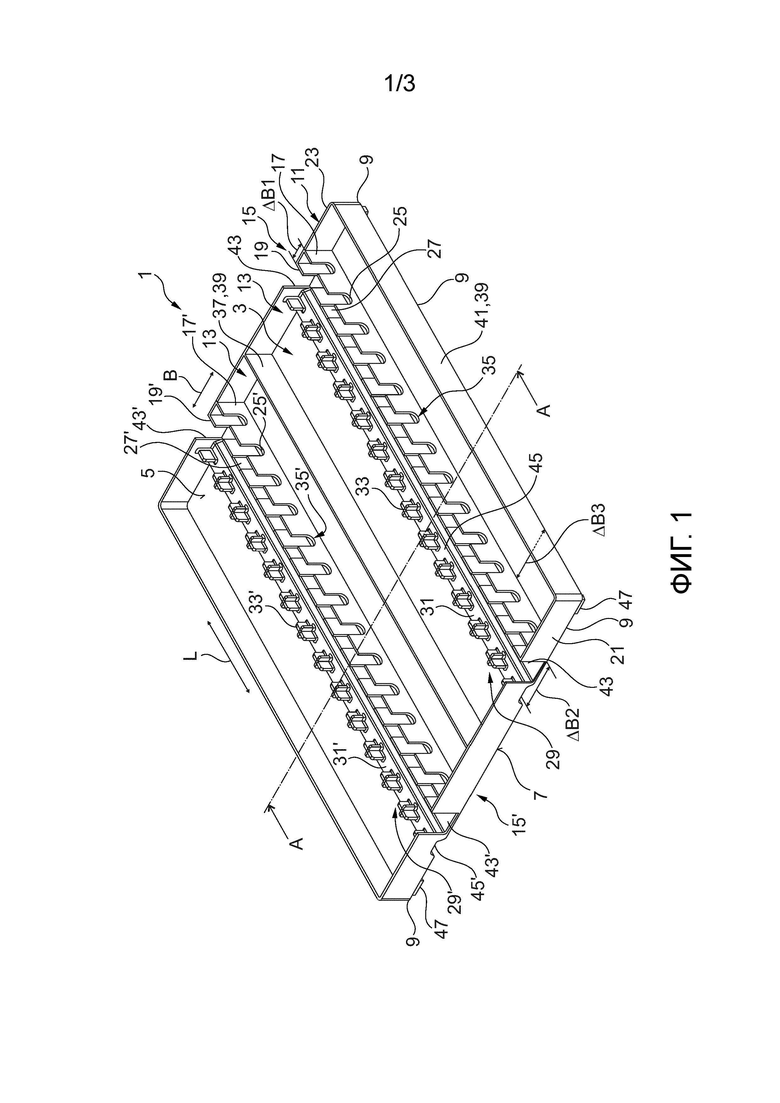

Фиг. 1 показывает изображение первого примера осуществления лотка 1, который приспособлен для того, чтобы принимать множество медицинских полых тел. Лоток 1 имеет донную пластину 3, которая имеет верхнюю сторону 5 и нижнюю сторону 7. Вдоль внешних краев 9 лотка 1 расположена на верхней стороне 5 проходящая по всему периметру стенка 11. Донная пластина 3 и стенка 11 ограничивают приемный объем 13 для приема медицинских полых тел. Лоток 1 имеет конечную длину вдоль продольного направления L и конечную ширину вдоль распространяющегося перпендикулярно к продольному направлению L направления B ширины. Лоток 1 имеет помимо этого удерживающую структуру 15 для удержания медицинских полых тел.

В частности, лоток 1 имеет в данном случае первую удерживающую структуру 15 и вторую удерживающую структуру 15'. Обе удерживающие структуры 15, 15' выполнены идентичными, так что в этом отношении рассматривается далее более подробно только исполнение первой удерживающей структуры 15. Соответствующие элементы второй удерживающей структуры 15` обозначены соответственно ссылочными позициями со штрихами.

Удерживающая структура 15 имеет первую удерживающую стенку 17, которая проходит от первого широтного участка 21 стенки 11 до противоположного второго широтного участка 23 стенки 11 в продольном направлении L. При этом в первой удерживающей стенке 17 выполнены первые проемы 25, которые расположены на расстоянии друг от друга. Удерживающая структура 15 имеет помимо этого вторую удерживающую стенку 19, которая отстоит от первой удерживающей стенки 17 через первое широтное расстояние ΔB1. Вторая удерживающая стенка 19 распространяется при этом параллельно к первой удерживающей стенке 17 от первого широтного участка 21 до второго широтного участка 23. Во второй удерживающей стенке 19 выполнены вторые проемы 27, которые расположены на расстоянии друг от друга. При этом каждый из вторых проемов 27 расположен на одной прямой с соответствующим согласованным с ним первым проемом 25. Удерживающая структура 15 имеет помимо этого отстоящий от удерживающих стенок 17, 19 через второе широтное расстояние ΔB2 ряд 29 распорных элементов 33, причем ряд 29 распространяется параллельно к удерживающим стенкам 17, 19, причем распорные элементы 33 расположены на расстоянии друг от друга с образованием множества свободных пространств 31. Распорные элементы 33 расположены со смещением относительно проемов 25, 27 таким образом, что каждое из свободных пространств 31 расположено на одной прямой соответственно с одним из первых проемов 25 и одним из вторых проемов 27. Таким образом, соответственно одним из свободных пространств 31, согласованным с ним первым проемом 25 и согласованным с ним вторым проемом 27 задано положение 35 удержания для медицинского полого тела, причем положение удержания 35 распространяется в направлении B ширины.

Первое широтное расстояние ΔB1 меньше, чем второе широтное расстояние ΔB2.

Первая удерживающая структура 15 и вторая удерживающая структура 15' расположены друг около друга в направлении B ширины и отделены друг от друга проходящей в продольном направлении L от первого широтного участка 21 до второго широтного участка 23 перегородкой 37.

Первая удерживающая стенка 17 отстоит от торцевой стенки 39 через третье широтное расстояние ΔB3. Торцевой стенкой 39 является в данном случае продольный участок 41 стенки 11. Первая удерживающая стенка 17` второй удерживающей структуры 15' также отстоит от дальнейшей торцевой стенки 39` через третье широтное расстояние ΔB3. В этом случае дальнейшей торцевой стенкой 39` является перегородка 37.

Широтные участки 21, 23 стенки 11 имеют соответственно между второй удерживающей стенкой 19 и рядом 29 распорных элементов 33 выемку 43.

Донная пластина 3 имеет в области ряда 29 распорных элементов 33 возвышение 45. Распорные элементы 33 расположены при этом на возвышении 45.

В изображенном на фиг. 1 первом примере осуществления распорные элементы 33 выполнены на виде сверху крестообразными.

Донная пластина 3 имеет на нижней стороне 7 опорные элементы 47, которые выступают с нижней стороны 7. При этом опорные элементы 47 расположены предпочтительно со смещением вовнутрь от внешних краев 9 донной пластины 3 по меньшей мере на одну толщину стенки 11, предпочтительно на толщину стенки.

Лоток 1 выполнен в частности за одно целое и из одного материала, предпочтительно из пластика. Пластик предпочтительно выбран из группы, состоящей из автоклавируемого пластика, пригодного для машинного промывания пластика, сополимера акрилнитрил-бутадиен-стирола, поликарбоната или полипропилена.

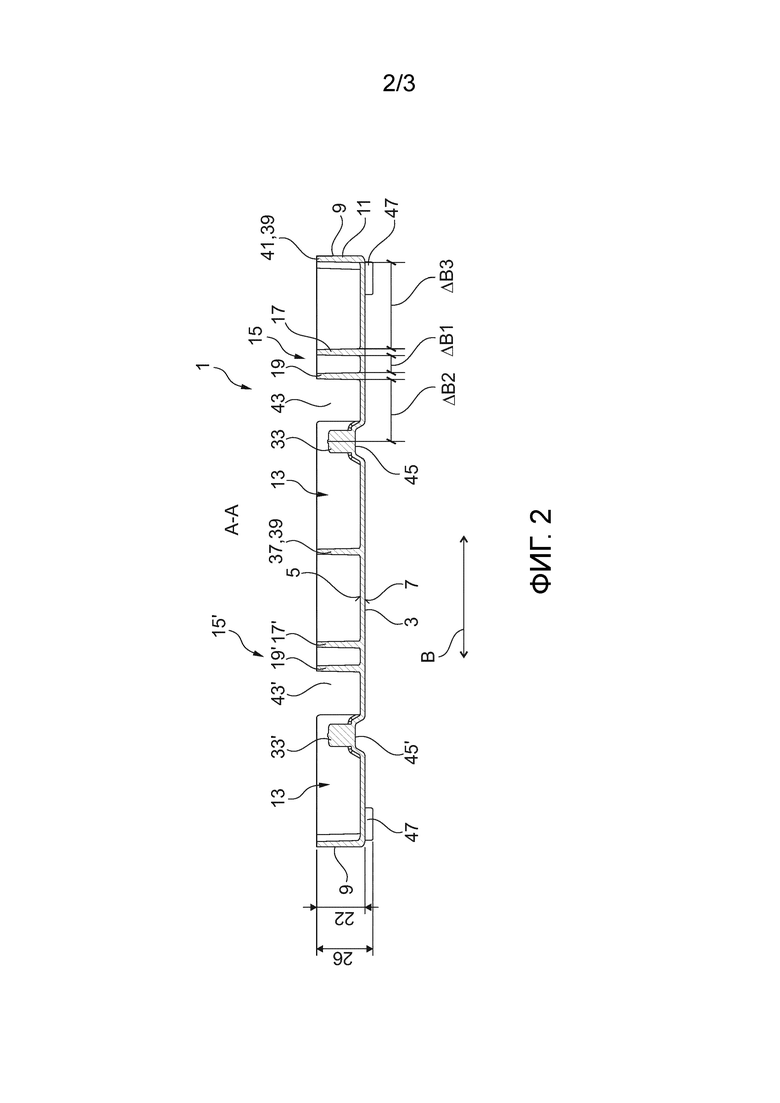

Фиг. 2 показывает вид в поперечном разрезе лотка 1 согласно первому примеру осуществления по обозначенной на фиг. 1 линии A-A. При этом на фиг. 2 обозначено в частности первое широтное расстояние ΔB1, второе широтное расстояние ΔB2 при третьем широтном расстоянии ΔB3. Кроме того, на фиг. 2 обозначено, что измеренная в направлении высоты высота лотка 1 вместе с опорными элементами 47 составляет 26 мм, причем высота без опорных элементов 47 составляет 22 мм.

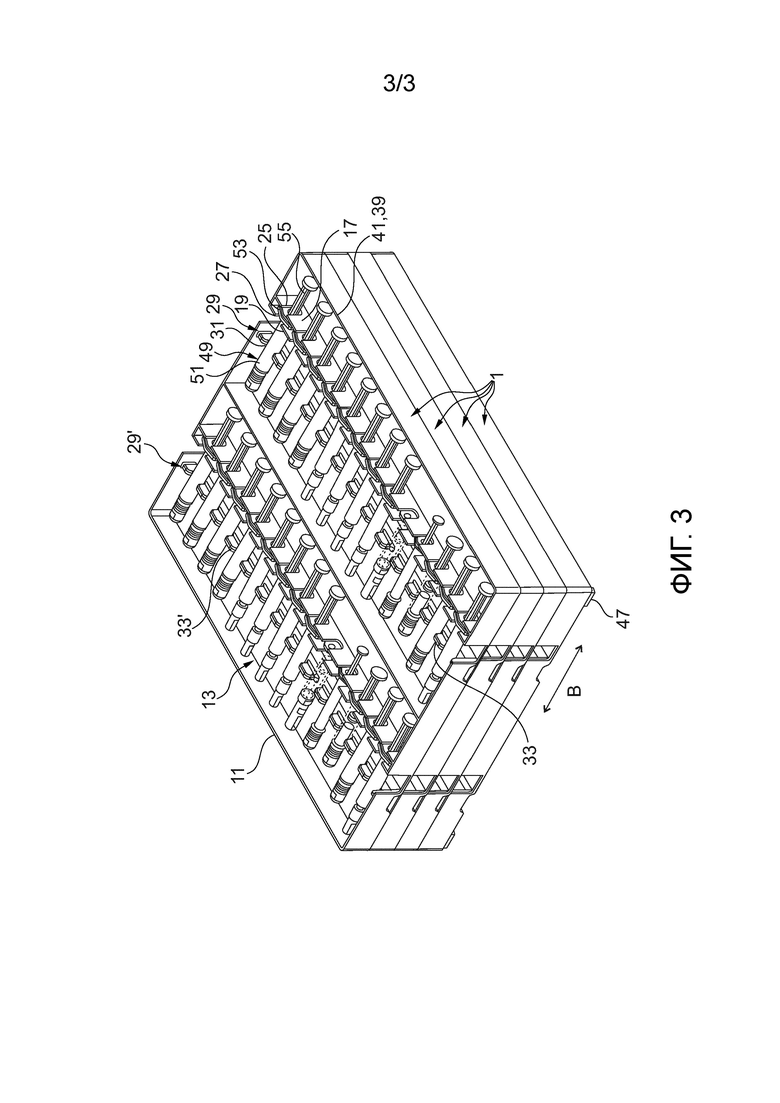

Фиг. 3 показывает изображение множества штабелированных друг на друга лотков 1 согласно второму примеру осуществления в комбинации с множеством медицинских полых тел 49. Идентичные и функционально идентичные элементы снабжены теми же ссылочными позициями, так что в этом отношении делается ссылка на предшествующее описание. Однако ради наглядного изображения только одно из полых тел 49 обозначено соответствующей ссылочной позицией, а также дальнейшими относящимися к полому телу 49 ссылочными позициями.

В частности, опорные элементы 47 делают возможным устойчивое штабелирование множества лотков 1 друг на друга, без того чтобы существовала та опасность, что отдельные лотки 1 могут скользить друг относительно друга. Для этого в частности опорные элементы 47 расположенных соответственно выше лотков 1 входят в зацепление с приемными объемами 13 расположенных соответственно ниже лотков 1 и предпочтительно прилегают к внутренней стороне соответствующих стенок 11.

В этом втором примере осуществления лотка 1 распорные элементы 33, 33` выполнены на виде сверху вытянутыми.

Медицинские полые тела 49 выполнены здесь в частности в виде шприцов. Далее описывается более подробно только одно из медицинских полых тел 49. Медицинские полые тела 49 выполнены в этом отношении предпочтительно идентичными или по меньшей мере сходными. Рассмотренное здесь более подробно медицинское полое тело 49 имеет цилиндрический участок 51 и фланцевую область 53, причем фланцевая область 53 расположена между первой удерживающей стенкой 17 и второй удерживающей стенкой 19. При этом она входит в зацепление за согласованным с медицинским полым телом 49 вторым проемом 27. Цилиндрический участок 51 проходит в направлении B ширины лотка 1 сквозь второй проем 27 и в свободное пространство 31, согласованное со вторым проемом 27, который со своей стороны снова согласован с медицинским полым телом 49.

Поршневой шток 55 медицинского полого тела 49 проходит сквозь первый проем 25 в направлении торцевой стенки 39.

Фланцевая область 53 выполнена предпочтительно в виде упора для пальцев или ограничителя обратного хода.

Однако в отличие от выбранного здесь изображения в лотке 1 могут размещаться также медицинские полые тела 49, которые еще не смонтированы, то есть в частности еще не имеют фланцевой области 53 и/или поршневого штока 55.

Изобретение относится к средству для приема полых медицинских тел. Лоток включает в себя донную пластину, которая имеет верхнюю сторону и нижнюю сторону. При этом вдоль внешних краев лотка расположена на верхней стороне проходящая по всему периметру стенка. Донная пластина и стенка ограничивают приемный объем для приема полых медицинских тел. Лоток имеет конечную длину вдоль продольного направления и конечную ширину вдоль распространяющегося перпендикулярно к продольному направлению направления ширины. При этом лоток имеет по меньшей мере одну удерживающую структуру для удержания медицинских полых тел, причем по меньшей мере одна удерживающая структура имеет первую удерживающую стенку, вторую удерживающую стенку и ряд распорных элементов. Достигается повышение надежности и удобства использования при сохранности принимаемых тел. 2 н. и 8 з.п. ф-лы, 3 ил.

1. Лоток (1) для приема полых медицинских тел (49), включающий в себя

- донную пластину (3), которая имеет верхнюю сторону (5) и нижнюю сторону (7), причем

- вдоль внешних краев (9) лотка (1) на верхней стороне (5) расположена проходящая по всему периметру стенка (11), причем

- донная пластина (3) и стенка (11) ограничивают приемный объем (13) для приема полых медицинских тел (49), причем

- лоток (1) имеет конечную длину вдоль продольного направления (L) и конечную ширину вдоль распространяющегося перпендикулярно к продольному направлению (L) направления (B) ширины, причем

- лоток (1) имеет по меньшей мере одну удерживающую структуру (15) для удержания медицинских полых тел (49), причем по меньшей мере одна удерживающая структура (15) имеет:

первую удерживающую стенку (17), которая проходит от первого широтного участка (21) стенки (11) до противоположного второго широтного участка (23) стенки (11) в продольном направлении (L), причем в первой удерживающей стенке (17) выполнены расположенные на расстоянии друг от друга первые проемы (25),

отстоящую от первой удерживающей стенки (17) через первое широтное расстояние (ΔB1) и распространяющуюся параллельно к первой удерживающей стенке (17) от первого широтного участка (21) до второго широтного участка (23) вторую удерживающую стенку (19), причем во второй удерживающей стенке (19) выполнены расположенные на расстоянии друг от друга вторые проемы (27), причем каждый из вторых проемов (27) расположен на одной прямой с соответствующим согласованным с ним первым проемом (25), и

отстоящий от удерживающих стенок (17, 19) через второе широтное расстояние (ΔB2) и распространяющийся параллельно к удерживающим стенкам (17, 19) ряд (29) расположенных на расстоянии друг от друга с образованием свободных пространств (31) распорных элементов (33), причем распорные элементы (33) расположены со смещением относительно проемов (25, 27) таким образом, что каждое из свободных пространств (31) расположено на одной прямой соответственно с одним из первых и одним из вторых проемов (25, 27), так что

соответственно одним из свободных пространств (31), согласованным первым проемом (25) и согласованным вторым проемом (27), задано положение (35) удержания для медицинского полого тела (49), которое распространяется в направлении (B) ширины, причем

первое широтное расстояние (ΔB1) меньше, чем второе широтное расстояние (ΔB2).

2. Лоток (1) по п. 1, причем лоток (1) в качестве по меньшей мере одной удерживающей структуры (15) имеет две удерживающие структуры (15, 15'), которые расположены друг около друга в направлении (B) ширины и отделены друг от друга проходящей в продольном направлении (L) от первого широтного участка (21) до второго широтного участка (23) перегородкой (37).

3. Лоток (1) по п. 1 или 2, причем первая удерживающая стенка (17) по меньшей мере одной удерживающей структуры (15) отстоит от торцевой стенки (39), выбранной из продольного участка (41) стенки (11) и перегородки (37), через третье широтное расстояние (ΔB3).

4. Лоток (1) по любому из пп. 1-3, причем широтные участки (21, 23) стенки (11) имеют соответственно между второй удерживающей стенкой (19) и рядом (29) распорных элементов (33) выемку (43).

5. Лоток (1) по любому из пп. 1-4, причем донная пластина (3) имеет в области ряда (29) распорных элементов (33) возвышение (45), причем распорные элементы (33) расположены на возвышении (45).

6. Лоток (1) по любому из пп. 1-5, причем распорные элементы (33) выполнены на виде сверху вытянутыми или крестообразными.

7. Лоток (1) по любому из пп. 1-6, причем донная пластина (3) имеет на нижней стороне (7) опорные элементы (47), которые выступают с нижней стороны (7). 8. Лоток (1) по любому из пп. 1-7, причем лоток (1) выполнен за одно целое и из одного материала.

9. Лоток (1) по любому из пп. 1-8 в комбинации с медицинским полым телом (49), причем медицинское полое тело (49) имеет цилиндрический участок (51) и фланцевую область (53), причем фланцевая область (53) расположена между первой удерживающей стенкой (17) и второй удерживающей стенкой (19), причем цилиндрический участок (51) проходит в направлении (B) ширины лотка (1) сквозь второй проем (27) и в свободное пространство (31), согласованное со вторым проемом (27), который согласован с медицинским полым телом (49).

10. Лоток (1) по п. 9 в комбинации с медицинским полым телом (49), причем поршневой шток (55) медицинского полого тела (49) распространяется сквозь первый проем (25) в направлении торцевой стенки (39).
