Настенная домашняя складная стойка со штангой, страховкой и направляющими Российский патент 2025 года по МПК A63B23/00

Изобретение, настенная домашняя складная стойкам со штангой, страховкой и направляющими, относится к силовым тренажёрам для тренировки без ассистента, тренируя группы мышц базовыми упражнениями тяговыми или жимовыми упражнениями с утяжелителями.

Известной моделью является Машины Смита, которая включает в себя типовой набор составляющих частей конструкции, таких как: нижнее основание рамы, вертикальные стойки левая и правая с ответной частью страховки, один из концов двух стоек соединён с нижним основанием, другой конец каждой стойки соединён с верхним поперечным основанием рамы, два направляющих вала, установленные параллельно, относительно вертикальным стойкам, между верхним и нижним основанием рам, парой штанга-держатели, для объединения штанги со всей конструкцией тренажёра и направляющие валы, гриф штанги оснащён с двух сторон при помощи сварки двумя захватами страховки в виде крюкообразной формы, двумя вращающимися вокруг оси адаптерами для утяжелителей. Узел штанга-держатель имеет форму крестовины из двух цилиндров, сваренных между собой путём наложения друг на друга, где оси каждого цилиндра не пересекаются в одной плоскости, и имеют сквозной проход. Одна цилиндрическая часть крестовины предназначена для оснащения на направляющий вал боковой стойки, другая цилиндрическая часть крестовины предназначена для расположения грифа штанги. Линейным ходом по направляющему валу вверх-вниз перемещения грифа штанги, позволяет пользователю выполнять фиксированные упражнения, сосредоточится на правильности телодвижения, не отвлекаться от удержания равновесия, тренироваться в ограниченной амплитуде, снижается вероятность получения травм, позволяет выполнять упражнения большим весом без ассистента. Благодаря вращению грифа штанги вокруг оси в штанга-держателе и наличию элементов страховки на грифе штанги, пользователь имеет возможность зафиксировать неподъёмный снаряд на том уровне, на какой смог поднять. При вращении грифа штанги захваты страховки цепляются за ответную часть на вертикальных стойках. При помощи пары крестовидных узлов штанга-держателей получается единая конструкция, что позволяет выполнять приседания, жимы, тягу базовыми упражнениями с максимальной отдачей и быть подстрахованным при изнурительных тренировках без ассистента. Направляющие предотвращают отклонения штанги в стороны и задают линейное направление хода по направляющим вверх и вниз. Недостатком данного тренажёра являются его габариты, а точнее высота и ширина занимаемой площади по ширине грифа штанги и площади нижнего основания рамы, не позволяет использовать и хранить тренажёр в местах для проживания, на территориях малой площади частного участка, квартиры, а также не предусмотрена возможность складывания тренажёра для хранения до следующих тренировок с целью освобождения полезной площади для проживания. Расположение грифа штанги между вертикальной стойкой и направляющими валами, а также неразборный крестовидный узел штанга-держателя не позволяет извлекать гриф штанги без разбора всего тренажёра с целью отдельного использования штанги вне стойки для тренировки некоторых групп мышц различными другими упражнениями. Приваренные захваты страховки к грифу штанги не позволяют класть штангу на отдельностоящие стойки. Конструкция не предусмотрена для дополнительных навесных элементов как турник и брусья для тренировок собственным весом и не имеет оснащения складной скамьёй.

Таким образом, эксплуатационная проблема, решаемая настоящим изобретением, в изменении конструкции основной рамы тренажёра, где используются настенные консоли как основной элемент крепления тренажёра к стене для складывания боковых стоек. Вертикальные связи между настенными консолями предназначены для установки необходимых дополнительных элементов, таких как турник, брусья, складная скамья. Изменение узла штанга-держателя и место расположения грифа штанги позволит свободное извлечение гриф штанги с лицевой стороны тренажёра, используя разборные крестовидный узел штанга-держателя, и съёмные захваты страховки на грифе штанги позволяют использовать один и тот же гриф штанги при разных упражнениях и класть штангу на опоры с консолями этого же тренажёра, минуя приобретение отдельных стоек со штангой.

Для решения указанной эксплуатационной проблемы и достижения положительных результатов в использовании подобного тренажёра с заявленными техническими результатами предлагается настенная складная домашняя стойка со штангой, страховкой и направляющими, которая включает в себя пару настенных консолей, пару вертикальных настенных связей межконсольных, боковую левую и правую стойки с направляющими валами, гриф штанги со съёмной парой захватами страховки, парой предохранительных опор с отводными консолями на направляющих валах, складную скамью с подвижным болтовым местом крепления, складной ножкой и раздвижным основанием, складным сидением, складной спинкой, консольный турник, пару консольных рукоятей брусьев, пару опор в пол, фиксаторы, дополнительные болты крепления барашек, пару разборных крестовидных узлов штанга-держателя, отводные держатели на боковых стойках для хранения утяжелителей и фиксатор для хранения грифа штанги. Отличительной особенностью заявленного тренажёра является то, что основанием тренажёра является пара настенных консолей и пара вертикальных настенных связей межконсольных, которые крепятся к стене.

Пара настенных консолей имеет точки крепления к стене и точки крепления для пары вертикальных настенных связей межконсольных, нижняя и верхняя консоль имеет пару отводных раскосов для крепления левой и правой стойки с подвижным соединением для получения возможности складывания боковых стоек, а для фиксации боковых стоек перед эксплуатацией тренажёра предусмотрено дополнительное болтовое соединение с торца настенной консоли при помощи болта с рукоятью (барашек). Для достижения более устойчивого состояния тренажёра в нижней части боковых стоек предусмотрена пара дополнительных опор в пол, благодаря чему повышается устойчивость тренажёра.

Наличие фиксаторов на боковых стойках и складной скамье не позволяет самопроизвольно или с применением усилия ребёнка развернуть боковые стойки и складную скамью в эксплуатационное рабочее положение тренажёра.

Основание скамьи линейно-раздвижное, для изменения длины согласно росту человека в горизонтальном положении, крепится подвижным соединением к паре вертикальных настенных связей межконсольных с возможностью регулирования по высоте отверстиями в связях, меняя высоту от пола. На раздвижное основание скамьи крепится элемент спинки и сидение, в нижней части основания скамьи складная раздвижная опора.

Конструкция консольного турника одной парой креплений крепится к верхней настенной консоли, второй парой опирается в пару вертикальных настенных связей межконсольных, таким образом, конструкция турника использует жёсткость самих консолей и связей, а не всей развёрнутой конструкции тренажёра, что позволяет выполнять упражнения подтягиванием, не разворачивая всей конструкции, если в этом нет необходимости.

Ниже уровня турника, но выше уровня крепления скамьи на вертикальных настенных связях межконсольных, предусмотрено расположение пары консольных рукоятей брусьев, с возможностью изменения по ширине хвата, перестановкой по высоте от уровня пола, и раздвижением в стороны при ненадобности использования.

Элемент штанга-держателя имеет форму крестовины из двух цилиндров, сваренных между собой путём наложения друг на друга, где оси каждого цилиндра не пересекаются в одной плоскости и имеют сквозной проход. Одна цилиндрическая часть крестовины является неразборной и предназначена для оснащения на направляющий вал боковой стойки, другая цилиндрическая часть крестовины для расположения грифа штанги, и состоит из двух частей разных половинок с замковым соединением, в одну из которых вкладывается гриф штанги, другой ответной частью замыкается вскользь, где получается цилиндр, оснащённый на гриф штанги. Внутри ответной части цилиндра установлен пружинно-фиксирующий элемент для предотвращения смещения данного элемента.

Съёмный захват страховки, где место крепления со штангой предусмотрено цилиндрической формы с замковым соединением, состоящей из двух неравных частей, к одной из которых приварен крюкообразный захват, а на другой части предусмотрена резьба для вкручивания резьбового фиксатора барашек, тело которого упирается в лунку в грифе штанги, не надёжной фиксации и предотвращения вращения захвата страховки вокруг грифа штанги.

Пара предохранительных опор на направляющих расположена ниже уровня пары штанга-держателей в одной прямой и служит ограничителем для сокращения хода по направляющему валу штанга-держателей в случае непредвиденного срыва или падения штанги, а наличие приваренных отводных полок позволяет класть штангу, если требуется тренировка со свободным весом вне стойки.

Предохранительная опора представляет полый цилиндр, который одевается на направляющий вал, с подвижным соединением захватов крепления и приваренной отводной полкой.

Заявленное изобретение настенная домашняя складная стойка со штангой, страховкой и направляющими иллюстрируется следующими фигурами:

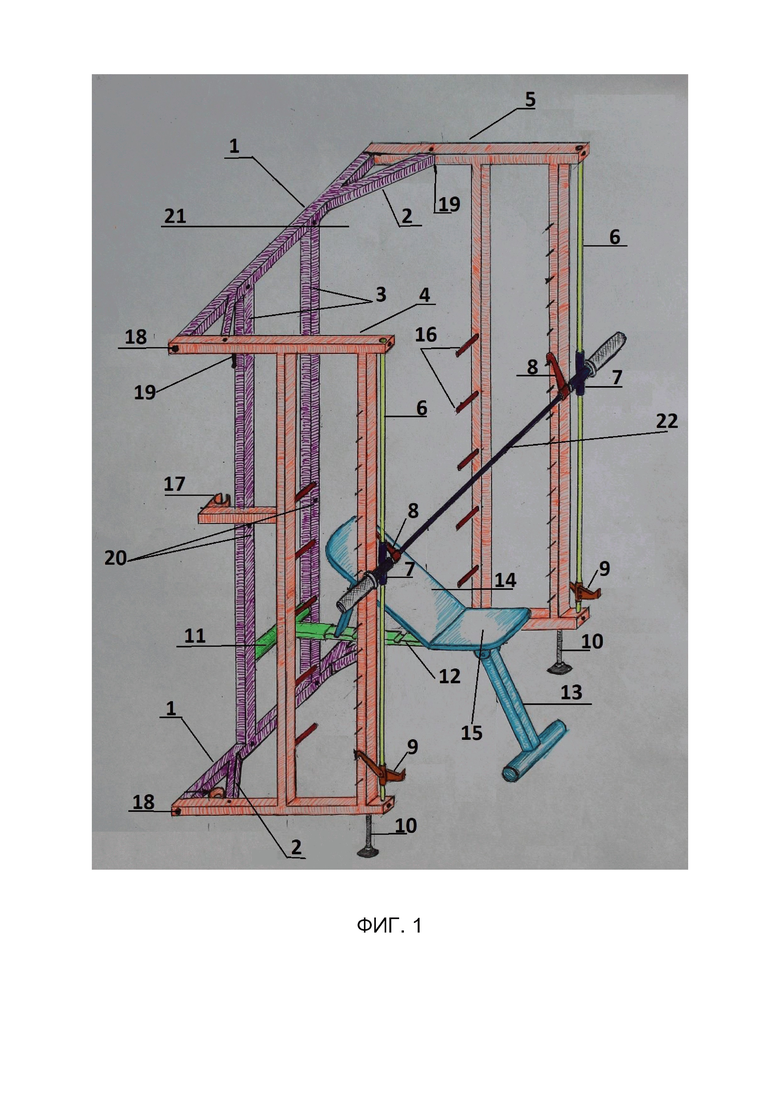

фиг.1 - общий аксонометрический вид

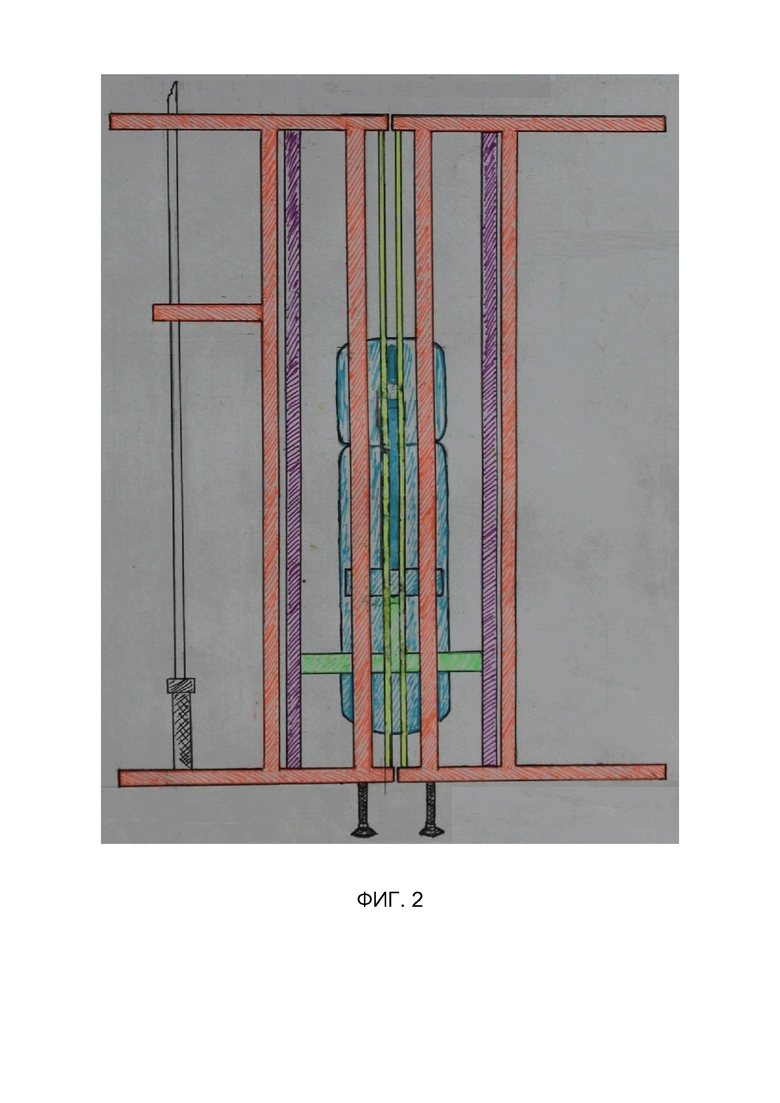

фиг.2 - стойка в сложенном состоянии (вид спереди)

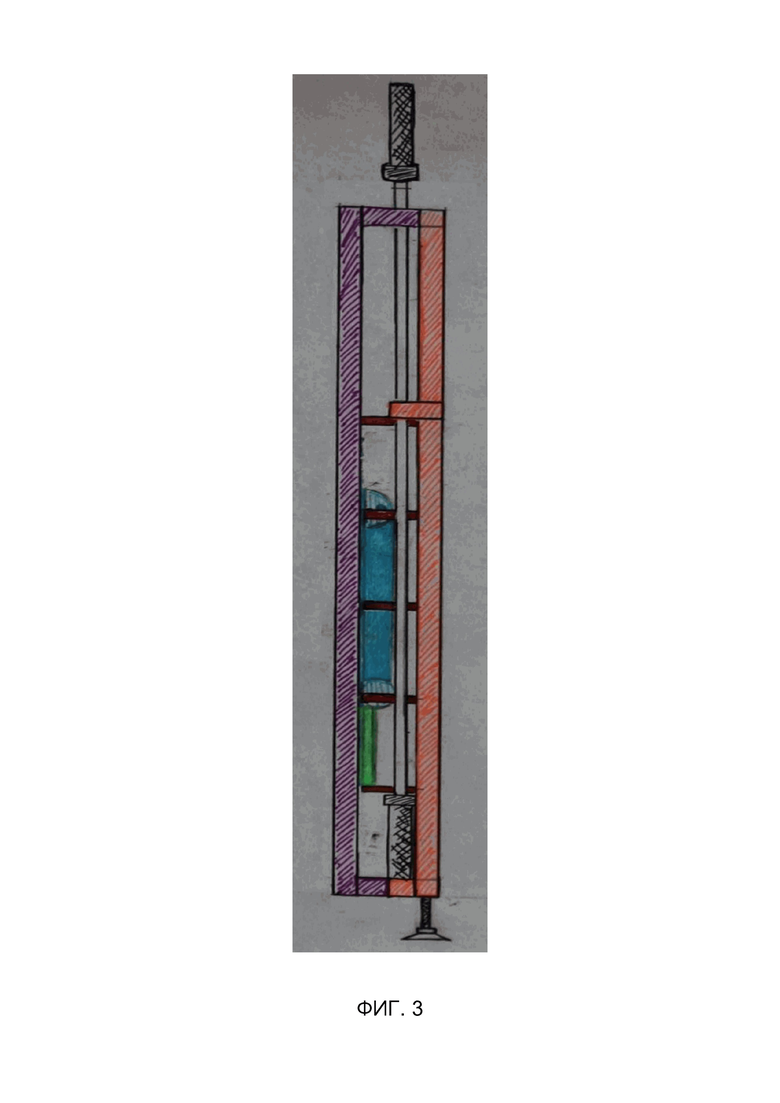

фиг.3 - стойка в сложенном состоянии (вид сбоку)

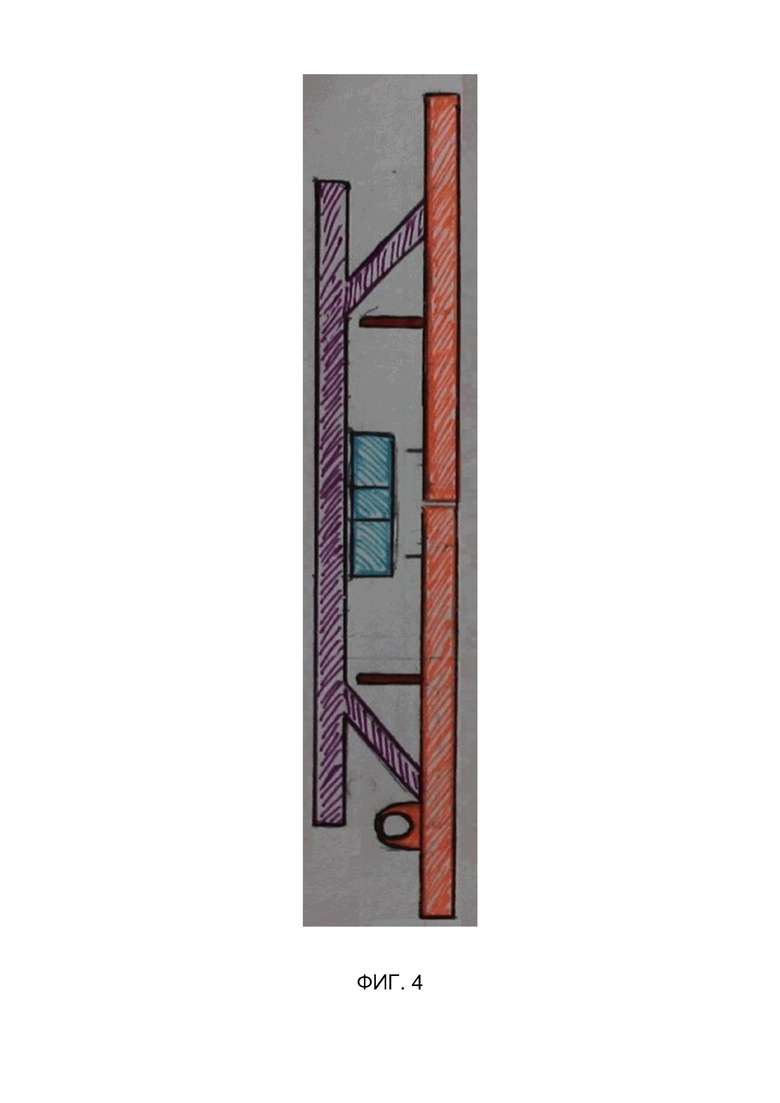

фиг.4 - стойка в сложенном состоянии (вид сверху).

На фиг. 1 обозначены следующие позиции:

1 – настенная консоль верхняя и нижняя

2 – отводные раскосы

3 – пара настенных связей межконсольных

4 – боковая стойка левая

5 – боковая стойка правая

6 – пара направляющих валов

7 – пара штанга-держателей

8 – пара съёмных захватов страховки

9 – предохранительная опора с отводными консолями

10 – пара дополнительных опор в пол

11 – подвижное соединение скамьи

12 – раздвижное основание скамьи

13 – раздвижная опора основания скамьи

14 – складная спинка

15 – складное сидение

16 – отводные держатели утяжелителей

17 – отводной держатель грифа штанги

18 – дополнительные место крепления

19 – фиксаторы

20 – пара консольных брусьев

21 – консольный турник

22 – гриф штанги.

Настенная домашняя складная стойка со штангой, страховкой и направляющими на фиг.1 имеет пару настенных консолей верхнюю и нижнюю (1), с местами крепления для настенных связей межконсольных (3), с отводными раскосами (2) подвижного соединения, для крепления боковой левой стойки (4) и боковой правой стойки (5). Связи имеют точки крепления к стене и точки крепления для основания скамьи (11), и пары консольных брусьев (20). Для фиксации боковых стоек перед эксплуатацией предусмотрено дополнительное место крепления (18) с торца настенной консоли. Для достижения более устойчивого состояния тренажёра фиг. 1 в нижней части левой боковой стойки (4) и правой боковой стойки (5) предусмотрена пара дополнительных опор (10) в пол. Наличие фиксаторов (19) на боковых стойках (4), боковой стойки (5), и раздвижного основании скамьи (12) не позволяет самопроизвольно или с применением усилия ребёнка развернуть боковые стойки и складную скамью в эксплуатационное рабочее положение тренажёра.

Основание скамьи (12) линейно-раздвижное, оснащено складной спинкой (14), складным сидением (15), опорой основания скамьи (13). В разложенном состоянии основание опирается в пол раздвижной опорой (13), с другой стороны, основание крепится к настенным связям межконсольным (3). По окончании тренировки складывается спинка (14) и сидение (15) параллельно основанию скамьи (12), и линейно телескопически сдвигается в сторону уменьшения длины. Поднимая один край основания скамьи (12) вверх, согласно весу рычажной нагрузки, складывается раздвижная опора (13). Скамья располагается между настенными связями межконсольными (3) и крепится фиксатором (19). Наличие дополнительных мест креплений по длине на настенных связях межконсольных (3), имеется возможность перестановки точкой крепления подвижным соединением (11) основания скамьи (12) по высоте от пола, и наличие возможности раздвижения опоры основания скамьи (12) целью изменения уровня по высоте от пола.

Конструкция консольного турника (21) представляет собой отводную конструкцию из пары труб, на одном конце которой расположена перекладина турника, на другом конце элементы крепления с консолью настенной (1). Устанавливается соосно относительно настенных связей, одной парой крепится к настенной консоли (1), а второй парой опирается в пару вертикальных связей настенных межконсольных (3).

Ниже уровня турника (21), но выше уровня подвижного крепления скамьи (11), на вертикальных связях настенных межконсольных (3) предусмотрено расположение пары консольных брусьев (20) с возможностью изменения по ширине хвата и перестановкой по высоте от уровня пола.

Пара элементов штанга-держателей (7) имеет форму крестовины из двух полых цилиндров, сваренных между собой путём наложения друг на друга, где оси каждого цилиндра не пересекаются в одной плоскости и имеют сквозной проход.

Штанга-держатели (7) оснащаются на направляющие валы (6) боковой стойки (4) и боковой стойки (5), одна цилиндрическая часть каждой крестовины оснащается на направляющий вал (6) и располагается вертикально, соосно направляющему валу (6), другие цилиндрические части крестовин становятся в горизонтальное положение.

Места для расположения грифа штанги (22) выполнены из двух частей с замковым соединением. В одну из которых устанавливается гриф штанги (22) и фиксируется ответными частями с замковым соединением с пружинно-фиксирующим элементом.

Места оснащения крестовидных штанга-держателей внутренние диаметры прохода чуть больше диаметра направляющих валов (6) и грифа штанги (22), что позволяет свободное перемещение вверх-вниз по направляющим валам (6) и свободно вращаться грифу штанги (22) вокруг своей оси.

Пара съёмных захватов страховки (8) имеет цилиндрическую форму, состоящую из двух частей с замковым соединением, к одной из которых при помощи сварки приварен захват, во второй ответной части имеется резьба для вкручивания резьбового фиксатора, что не позволяет захвату сместиться или поворачиваться вокруг грифа штанги (22)

Пара предохранительных опор (9) с отводными консолями расположена ниже уровня расположения пары штанга-держателей (7) соосно на направляющих валах (6), представляет полый цилиндр, на который крепится подвижным соединением захват крепления опоры. С противоположной стороны захвата расположена отводная консоль для расположения на них грифа штанги (22) на отводные консоли предохранительных опор в момент тренировок со свободным весом вне стойки.

Заявленная настенная домашняя складная стойка со штангой, страховкой и направляющими работает следующим образом.

Освободить фиксаторы (19) на боковых стойках (4; 5) и развернуть в стороны боковую стойку (4) и боковую стойку (5) до упора с ответной частью настенных консолей (1). Зафиксировать в местах упора (18) болтами с рукоятью и вывернуть дополнительные опоры в пол (10) на нижней части боковых стоек (4; 5). Извлечь гриф штанги из отводного держателя (17), вложить в штанга-держатель (7) и задвинуть ответные части элементов крепления до упора. Установить захваты страховки (8) таким образом, чтобы паз в грифе штанги (22) совпал с фиксирующим болтом ответной части крепления. Поднять гриф штанги (22) на нужный уровень по направляющим валам (3) и, поворачивая грифа штанги (22), зацепиться захватами страховки за ответные части на боковых стойках (4; 5). Освободить фиксатор (19) на основании скамьи (12) и, потянув на себя, опустить скамью в горизонтальное положение, оперев на раздвижную опору (13). При необходимости можно раздвинуть основание скамьи (13), изменить угол наклона складной спинки (14) и угол складного сидения (15).

Изобретение, настенная домашняя складная стойка со штангой, страховкой и направляющими, относится к домашним тренажёрам, и предназначено для тренировок группы мышц базовыми упражнениями штангой, и включает в себя: консоль настенную верхнюю и нижнюю, настенную связь межконсольную, раздвижное основание скамьи с одной складной опорной ножкой и подвижным болтовым соединением, складной спинкой и складным сидением, боковыми стойками, левой и правой, соединенными с настенными консолями через подвижное болтовое соединение и дополнительными болтами крепления, пару поворотно-раздвижной рукояти брусьев, консольный турник, гриф штанги с парой съёмных захватов страховки. Боковая левая и правая стойка имеют линейные направляющие валы с оснащёнными штанга-держателями для грифа штанги, отводные держатели для хранения дисков и грифа штанги, пару предохранительных опор с консольным держателем под штангу, фиксаторы, гребенку страховочную, нижний упор в пол. Отличительной особенностью заявленного тренажера является то, что тренажер устанавливается на стену, и при необходимости его можно сложить до следующих тренировок. Техническим результатом является изменение конструкции рамы тренажёра. 4 ил.

Настенная домашняя складная стойка со штангой, страховкой и направляющими, включающая в себя верхнюю и нижнюю консоли, каждая из которых содержит пару отводных раскосов, при этом верхняя и нижняя консоли соединены с парой настенных вертикальных межконсольных связей, при этом каждая верхняя и нижняя консоль с отводными раскосами соединены верхними частями левой и правой стойки с подвижным соединением для получения возможности складывания боковых стоек, при этом нижняя часть правой боковой стойки содержит дополнительную опору в пол, и нижняя часть левой боковой стойки содержит дополнительную опору в пол, также содержит складную скамью, включающую в себя линейно-раздвижное основание, оснащённое складной спинкой, складным сидением, при этом линейно-раздвижное основание закреплено подвижным соединением к настенным вертикальным межконсольным связям, при этом в нижней части линейно-раздвижного основания скамьи закреплена складная раздвижная опора, также включает консольный турник, который одной парой креплений закреплен к верхней настенной консоли, а второй парой опирается в пару настенных вертикальных межконсольных связей, при этом ниже уровня турника, но выше уровня крепления складной скамьи на настенных вертикальных межконсольных связях, расположена пара консольных брусьев, при этом каждая боковая стойка оснащена направляющим валом с штанга-держателем, пара предохранительных опор с отводными консолями расположена ниже уровня расположения пары штанга-держателей, также включает гриф штанги, выполненный с возможностью крепления на отводном держателе грифа штанги тренажера, при этом левая и правая боковая стойка включают в себя отводные держатели утяжелителей, а пара настенных консолей имеет точки крепления к стене, которые являются основанием тренажёра, для складывания боковых стоек, отличающаяся тем, что узел штанга-держателя выполнен из двух цилиндрических частей, одна из которых является неразборной и предназначена для оснащения на направляющий вал боковой стойки, другая часть крестовины состоит из двух частей разных половинок с замковым соединением, в одну из которых вкладывается гриф штанги с лицевой стороны, внутри ответной части цилиндра установлен пружинно-фиксирующий элемент для предотвращения смещения данного элемента, где получается цилиндр, оснащённый на гриф штанги.
