СПОСОБ И УСТРОЙСТВО ДЛЯ ПОДАЧИ КАПЕЛЬ ЖИДКОСТИ НА ОТКРЫТЫЙ И НЕПОДВИЖНЫЙ ЛОТОК Российский патент 2025 года по МПК A01K45/00 A61D1/02 A61D7/00 B05B13/04

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к способу равномерной подачи мелких капель различных жидкостей на птиц, находящихся в открытых и неподвижных лотках.

[0002] Настоящее изобретение дополнительно относится к устройству для распыления капель различных жидкостей на неподвижные лотки для реализации такого способа.

УРОВЕНЬ ТЕХНИКИ

[0003] Для удовлетворения постоянно растущего спроса на продукты питания все большее значение приобретают животные в составе систем интенсивного сельскохозяйственного производства.

[0004] Хорошее здоровье таких животных, в частности, обеспечивающее надлежащую продуктивность, достигается посредством профилактических мер, в частности, вакцинации для иммунизации этих животных против различных заболеваний в первые дни их жизни.

[0005] Например, в птицеводстве вакцины обычно вводят цыплятам в возрасте одного дня или в возрасте от одного (1) до пяти (5) дней.

[0006] Известно, что для одновременной обработки большого количества цыплят, размещенных в лотках или корзинах, перемещаемых по конвейерам, этих цыплят обрабатывают мелкими каплями воды, содержащей вводимую вакцину, причем эти капли получают посредством распыления. Непосредственный контакт этих цыплят с туманом капель обеспечивает их вакцинацию окулоназальным путем.

[0007] Также известно, что указанные лотки, загруженные цыплятами, пропускают с помощью конвейеров под соплами, которые выталкивают капли геля, содержащего вакцину, причем эти капли, которые прилипают при контакте, окрашиваются, к примеру, в привлекательный для цыпленка цвет. Такое окрашивание также позволяет убедиться в том, что продукт корректно принят внутрь путем простого визуального осмотра внутренней полости рта животного.

[0008] Таким образом, капли геля, попавшие на тело каждого цыпленка, выклевываются другими цыплятами, размещенными рядом, таким образом, что каждый цыпленок получает достаточное количество вакцины.

[0009] Каждая из неподвижных опор позволяет закрепить набор форсунок для подачи капель определенной жидкости в специально выделенную зону обработки, причем эти опоры расположены так, что они нависают над конвейерами, транспортирующими лотки, загруженные цыплятами.

[0010] Таким образом, когда цыплята направляются на различные виды обработки, лотки, на которых находятся эти цыплята, транспортируются с помощью конвейеров в разные зоны обработки, расположенные на расстоянии друг от друга.

[0011] По этой причине, установки, позволяющие проводить массовую вакцинацию живых животных, оборудованные транспортными системами такого типа, являются громоздкими и, следовательно, требуют больших площадей для установки.

[0012] Таким образом, установки для массовой вакцинации живых животных такого типа подходят не для всех типов ферм, особенно для небольших животноводческих ферм.

[0013] По этой причине существует острая потребность в оборудовании для массовой обработки живых животных, имеющем оригинальную конструкцию, которая бы позволила преодолеть недостатки предшествующего уровня техники, изложенные выше.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0014] Настоящее изобретение направлено на преодоление недостатков предшествующего уровня техники, предлагая способ и устройство для массовой обработки живых животных, имеющее простую конструкцию и режим работы, надежное и быстрое, и требующее меньше места для установки.

[0015] Дополнительной целью настоящего изобретения является способ и устройство такого типа для массовой обработки живых животных, который гарантирует однородную обработку каждого живого животного, содержащегося в открытом лотке или корзине.

[0016] Дополнительной целью настоящего изобретения является способ и устройство такого типа, который минимизирует потери технологических жидкостей, обеспечивая при этом однородное и равномерное распределение этих жидкостей по открытому лотку.

[0017] Дополнительной целью настоящего изобретения является способ и устройство такого типа для управления открытыми лотками различных размеров.

[0018] Настоящее изобретение дополнительно относится к использованию этого способа и устройства для массового введения двух жидкостей, выбираемых из профилактических или терапевтических веществ, таких как вакцины, питательные вещества или даже комбинации этих элементов.

ПОДРОБНОЕ ОПИСАНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0019] С этой целью настоящее изобретение относится к устройству для подачи капель жидкостей на открытые лотки, содержащие птиц.

В соответствии с настоящим изобретением указанное устройство содержит:

- неподвижную рабочую поверхность для приема и удержания на ней указанного лотка,

- подвижный рычаг, несущий множество распыляющих жидкость форсунок,

-электродвигатель приводного устройства для линейного перемещения указанного подвижного рычага в первом направлении лотка, когда указанный лоток находится на указанной рабочей поверхности, и указанный рычаг перемещается над указанным лотком,

-причем указанное множество распыляющих форсунок соединено с по меньшей мере одним контуром подачи жидкости, при этом каждый контур подачи жидкости содержит резервуар для жидкости, снабжающий соответствующую распыляющую форсунку указанной жидкостью, при этом объем жидкости, отбираемой из указанного резервуара, определяется шприцом, поршень которого управляется узлом электрического привода таким образом, что указанный поршень имеет скорость подачи V в соответствующем шприце,

- устройство управления для управления скоростью двигателя приводного устройства и скоростью подачи поршня в каждом шприце, при этом указанное устройство управления выполнено с возможностью синхронизации ускорения/замедления подвижного рычага и ускорения/замедления поршня указанного шприца или по меньшей мере одного из указанных шприцев.

[0020] Таким образом, синхронизация скорости двигателя приводного устройства и узла перемещения поршня одного или по меньшей мере одного из указанных шприцев, преимущественно, позволяет ускорять и замедлять указанный рычаг непосредственно над лотком, сохраняя при этом равномерное распределение капель жидкости над открытым лотком.

[0021] Это минимизирует пространство, необходимое для перемещения подвижного рычага, и, как следствие, размеры устройства, которое, по этой причине, можно сделать очень компактным.

[0022] Следует отметить, что поскольку устройство содержит множество контуров подачи жидкости, каждый из которых снабжает разные наборы распыляющих форсунок, синхронизация скорости двигателя приводного устройства необязательно выполняется одновременно со скоростью подачи поршня каждого из шприцев устройства. Таким образом, можно попытаться обеспечить временное смещение ускорения и замедления перемещения поршня в шприце для отбора жидкости из резервуара в зависимости от ускорения и замедления скорости двигателя приводного устройства для регулирования, к примеру, момента распыления данной жидкости относительно другой жидкости.

[0023] Поскольку лоток имеет профиль прямоугольного или квадратного сечения, первое направление преимущественно представляет собой длину указанного лотка, а второе направление представляет собой ширину указанного лотка. Конечно, возможны варианты.

[0024] В рамках данного документа под термином «птица» следует понимать любые породы пернатых, например, птиц класса пернатые, другими словами, позвоночных животных, пернатых, крылатых, двуногих, эндотермических (теплокровных) и способных откладывать яйца. В контексте настоящего изобретения, «птицы», относится, в частности, к птицам, представляющим экономический и/или агрономический интерес, таким как домашние птицы (например, цыплята, индейки, куры, перепела, цесарки, куропатки, голубеобразные), перелетные птицы (например, утки и гуси) и декоративные птицы (например, лебеди, попугаи и попугаеобразные).

[0025] Устройство этого типа для распыления капель жидкости находит применение, в частности, в области вакцинации цыплят в течение нескольких дней после их рождения, другими словами, в возрасте от одного (1) до пяти (5) дней, предпочтительно, в первый (1) день от рождения, другими словами, через 24 часа после вылупления.

[0026] В одном варианте реализации данного устройства для подачи капель жидкости указанное устройство управления содержит по меньшей мере один элемент обнаружения для определения скорости двигателя приводного устройства, при этом указанный элемент обнаружения излучает сигналы синхронизации.

Чисто в иллюстративных целях, данный электродвигатель является шаговым двигателем, а для определения количества шагов, сделанных двигателем, может быть реализовано оптическое устройство.

[0027] Эти сигналы синхронизации используются для обеспечения синхронизации скорости двигателя приводного устройства и скорости продвижения поршня в шприце или по меньшей мере в одном из указанных шприцев.

[0028] В другом варианте реализации данного устройства для подачи капель жидкости указанное устройство управления выполнено с возможностью определения продолжительности движения указанного рычага над указанным лотком, включая период постепенного ускорения, период постоянной скорости и период постепенного замедления. Преимущественно, постепенное ускорение или замедление такого типа предотвращает появление рывков в движении рычага, которые могут вызвать нежелательные потери жидкости.

[0029] В еще одном варианте реализации данного устройства для подачи капель жидкости электрический двигатель приводного устройства содержит зубчатое колесо, при этом указанное зубчатое колесо входит в зацепление с зубчатой подвижной дорожкой направляющего рельса, проходящего вдоль первого направления лотка.

[0030] В качестве альтернативы, указанное приводное устройство представляет собой линейный привод, управляемый указанным электродвигателем, при этом подвижный рычаг закреплен перпендикулярно или практически перпендикулярно свободному концу указанного привода.

[0031] В еще одном варианте реализации данного устройства для подачи капель жидкости его размеры выполнены таким образом, что по меньшей мере один из размеров рабочей поверхности максимально равен соответствующему размеру открытого лотка, который на ней закреплен.

Таким образом, подвижный рычаг перемещается только над лотком, выполняя там свое ускорение и замедление.

[0032] В еще одном варианте реализации данного устройства для подачи капель жидкости указанный рычаг несет на себе первый набор распыляющих форсунок для распыления по меньшей мере одной первой жидкости и второй набор распыляющих форсунок для распыления по меньшей мере одной второй жидкости, отличной от по меньшей мере одной первой жидкости, при этом распыляющие форсунки каждого набора расположены таким образом, что весь размер лотка во втором направлении, перпендикулярном первому направлению, покрывается этими первым и вторым наборами распыляющих форсунок, когда указанный лоток размещен на указанной рабочей поверхности.

[0033] Преимущественно, данное устройство выполнено с возможностью обеспечения временного смещения между распылением по меньшей мере одной первой жидкости с помощью указанного первого набора распыляющих форсунок, и по меньшей мере одной второй жидкости с помощью указанного второго набора распыляющих форсунок. Например, первый и второй наборы распыляющих форсунок расположены друг от друга на указанном рычаге в первом направлении на расстоянии, которое определяет указанное временное смещение.

Преимущественно, это расстояние рассчитано таким образом, чтобы гарантировать эффективную обработку птиц второй жидкостью.

В качестве примера, расстояние между двумя (2) наборами составляет от 4 до 10 см, предпочтительно от 4 до 7 см и еще более предпочтительно расстояние составляет 5 см.

[0034] В еще одном варианте реализации данного устройства для подачи капель жидкости первый набор форсунок содержит форсунки для распыления жидкости посредством аэрозольного распыления, а второй набор форсунок содержит форсунки для распыления жидкости посредством аэрозольного распыления или иглы для выталкивания отдельных капель жидкости.

Преимущественно компактное данное устройство позволяет подавать две различные жидкости, например, спрей и гель, в течение очень короткого промежутка времени или даже практически одновременно, для массовой обработки птиц, помещенных в лоток или корзину.

Создание временного смещения между распылением двух жидкостей позволяет избежать разбавления капель геля туманом капель первой жидкости.

[0035] Аэрозольные распыляющие форсунки могут иметь плоскую или коническую головку. Предпочтительно, они плоские для образования завесы из капель.

Каждая из указанных игл выполнена с возможностью выталкивания индивидуальной капли жидкости через свое отверстие при заданном давлении жидкости.

[0036] В еще одном варианте реализации данного устройства для подачи капель жидкости указанное устройство содержит по меньшей мере одно оптическое устройство для определения размеров лотка, при этом устройство управления выполнено с возможностью регулирования положения указанного рычага на первом конце указанного лотка вдоль первого направления, до того, как будет выполнено распыление указанных капель жидкости.

[0037] В еще одном варианте реализации данное устройство содержит множество датчиков для автоматического запуска распыления капель устройством.

В качестве альтернативы, этот запуск может осуществляться оператором вручную.

В качестве примера, одна или несколько камер и компьютерная программа для обработки изображений, полученных от камеры или камер, могут обеспечить возможность определения правильного положения корзины, прежде чем запустить приведение в действие подвижного рычага.

Приведение в действие может включать в себя комбинацию датчиков положения и ручное приведение в действие оператором.

[0038] Устройство этого типа находит применение, в частности, в области ветеринарии, в частности, при массовой вакцинации цыплят.

[0039] Настоящее изобретение также относится к способу подачи капель жидкости на открытый лоток, содержащий птиц, причем указанный лоток является неподвижным.

В соответствии с изобретением,

- подвижный рычаг поступательно перемещается над указанным лотком вдоль первого направления указанного лотка, при этом указанный рычаг несет множество распыляющих жидкость форсунок, причем указанные распыляющие форсунки расположены таким образом, чтобы покрывать весь размер лотка во втором направлении, перпендикулярном первому направлению,

- при этом указанное множество распыляющих форсунок соединены с по меньшей мере одним контуром подачи жидкости, при этом каждый контур подачи жидкости содержит резервуар для жидкости, снабжающий соответствующую распыляющую форсунку указанной жидкостью, при этом объем жидкости, отбираемой из указанного резервуара, определяется шприцом, поршень которого управляется узлом электрического привода таким образом, что указанный поршень имеет скорость подачи V в соответствующем шприце, при этом скорость перемещения указанного подвижного рычага синхронизируется со скоростью продвижения поршня указанного шприца или по меньшей мере одного из указанных шприцев,

ускорение и замедление рычага выполняется над указанным лотком для минимизации хода перемещения рычага.

[0040] В одном варианте реализации данного способа подачи капель жидкости указанный рычаг несет на себе первый набор распыляющих форсунок и второй набор распыляющих форсунок, причем указанные форсунки каждого набора расположены таким образом, чтобы покрывать весь размер лотка во втором направлении, перпендикулярном первому направлению, при этом капли по меньшей мере одной первой жидкости одновременно распыляются с помощью указанного первого набора распыляющих форсунок, а капли по меньшей мере одной второй жидкости, отличной от первой жидкости, распыляются с помощью указанного второго набора распыляющих форсунок. Вариант реализации данного типа подходит, к примеру, для дозирования двух отдельных жидкостей для распыления.

[0041] В качестве альтернативы, в то время как указанный рычаг несет первый набор распыляющих форсунок и второй набор распыляющих форсунок, форсунки каждого набора расположены таким образом, чтобы покрывать весь размер лотка во втором направлении, перпендикулярном первому направлению, выполняются следующие этапы:

a) сначала капли по меньшей мере одной первой жидкости распыляются посредством аэрозольного распыления с помощью первого набора распыляющих форсунок, а

b) затем, по меньшей мере одна вторая жидкость, отличная от одной первой распыляемой жидкости, распыляется посредством выталкивания отдельных капель с помощью второго набора распыляющих форсунок.

[0042] Таким образом, данный способ позволяет в течение короткого промежутка времени наносить на цыплят, содержащихся в открытом лотке или корзине, по меньшей мере две различные жидкости, обеспечивая при этом однородную обработку каждого цыпленка.

[0043] Оригинальный замысел данного способа требует меньшего пространства для его реализации и, по этой причине, он особенно подходит для реализации в небольших хозяйствах.

[0044] Указанный способ выгодно отличается надежностью и экономичностью.

[0045] Поскольку указанный подвижный рычаг преимущественно регулируется по высоте, данный способ может быть реализован с любым типом открытого лотка. Регулировка ширины выполняется путем снятия, блокировкой заглушкой или отказом от использования определенных форсунок и/или установки игл, расположенных на периферии подвижного рычага.

[0046] Преимущественно, способ данного типа особенно подходит для нанесения жидкости для распыления (первая жидкость) и геля (вторая жидкость).

[0047] Предпочтительно, этапы а) и b) выполняются за один проход подвижного рычага над лотком, при этом указанные наборы форсунок расположены на указанном рычаге таким образом, чтобы создать временное смещение между этапами а) и b).

Преимущественно, временное смещение между этапами а) и b) определяется таким образом, чтобы гарантировать эффективную обработку птиц указанной по меньшей мере одной второй жидкостью.

Это гарантирует, что каждая птица непосредственно подвергается воздействию второй жидкости или потребляет достаточное количество указанной второй жидкости таким образом, чтобы массовая обработка птиц была однородной.

Другими словами, временной интервал между этапами а) и b) распыления жидкости рассчитан таким образом, чтобы туман из капель, полученный путем распыления первой жидкости с помощью первого набора распыляющих форсунок, не смог снизить прилипание или смачивание каплями второй жидкости, выталкиваемой вторым набором распыляющих форсунок, в частности, когда указанная вторая жидкость представляет собой гель.

В качестве альтернативы, этап а) выполняется, когда указанный рычаг перемещается от первого края ко второму краю указанного лотка, причем указанный второй край находится напротив первого края, по прямому пути, проходящему вдоль первого направления, а этап b) выполняется, когда указанный рычаг перемещается от второго края к первому краю на обратном пути в первом направлении.

[0048] В еще одном варианте реализации данного способа подачи капель жидкости на открытый лоток первая жидкость представляет собой жидкость для распыления, а вторая жидкость представляет собой гель, такой как мягкий гель, или жидкость, имеющую вязкость от 50 до 200 сП при 20°С. Предпочтительно, вязкость этой жидкости составляет от 50 до 180 сП при 20°С и еще лучше от 54 до 177 сП при 20°С. Еще более предпочтительно вязкость составляет от 100 до 120 сП при 20°С.

Чисто в иллюстративных целях, первая жидкость представляет собой водный состав, содержащий вакцину.

Этот гель может содержать краситель для визуального контроля равномерного распределения капель над открытым лотком.

[0049] В еще одном варианте реализации данного способа подачи жидкости на открытый лоток на каждом этапе а) и b) образуется множество капель, имеющих одинаковый или практически одинаковый размер.

Для того чтобы этого добиться, давление подачи может регулироваться на каждой форсунке каждого узла для заданного типа форсунки.

Предпочтительно, на этапе а) образуется туман капель, причем по меньшей мере 80%, предпочтительно, 90% этих капель имеют размер от 145 микрон до 230 микрон.

Преимущественно, на этапе b) образуется множество капель, причем по меньшей мере 80%, предпочтительно, 90% этих капель имеют размер от 900 микрон до 1500 микрон.

[0050] В еще одном варианте реализации данного способа подачи капель жидкости на открытый лоток скорость потока на указанных форсунках и скорость перемещения подвижного рычага управляется таким образом, чтобы обеспечить одинаковое или практически одинаковое распределение указанных капель над лотком. Предпочтительно, скорость потока каждой из указанных форсунок, подающих первую жидкость, находится в интервале от 6 мл/с до 40 мл/с, предпочтительно, в интервале от 8 мл/с до 20 мл/с, а скорость потока на каждом из указанных шприцев, подающих вторую жидкость, находится в интервале от 15 мл/с до 50 мл/с, предпочтительно, в интервале от 15 мл/с до 25 мл/с. Прилагаемое давление для подачи первой жидкости находится в интервале от 3 до 130 бар, а прилагаемое давление для подачи второй жидкости находится в интервале от 0,2 бар до 1 бар.

[0051] В еще одном варианте реализации данного способа подачи капель жидкости на открытый лоток указанная жидкость содержит в себе одно или более активных веществ для вакцинации пернатых пород, например, птиц, или жидкости, отличные от вакцин, например, питательные составы.

[0052] В еще одном варианте реализации данного способа подачи капель жидкости на открытый лоток по меньшей мере две разные первые жидкости распыляются посредством аэрозольного распыления и/или по меньшей мере две разные вторые жидкости распыляются посредством выталкивания отдельных капель.

Чисто в иллюстративных целях, каждый из наборов распыляющих форсунок может содержать два ряда форсунок для распыления двух разных продуктов за один проход. Таким образом, данный способ охватывает распыление двух или более различных жидкостей, распыляемых или разбрызгиваемых, и/или двух или более жидкостей, выталкиваемых в форме отдельных капель. Последние жидкости предпочтительно выталкиваются посредством игл.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

[0053] Дополнительные преимущества, цели и конструктивные особенности настоящего изобретения станут понятны из последующего описания, представленного в иллюстративных и не ограничивающих целях, в сочетании с прилагаемыми графическими материалами, на которых:

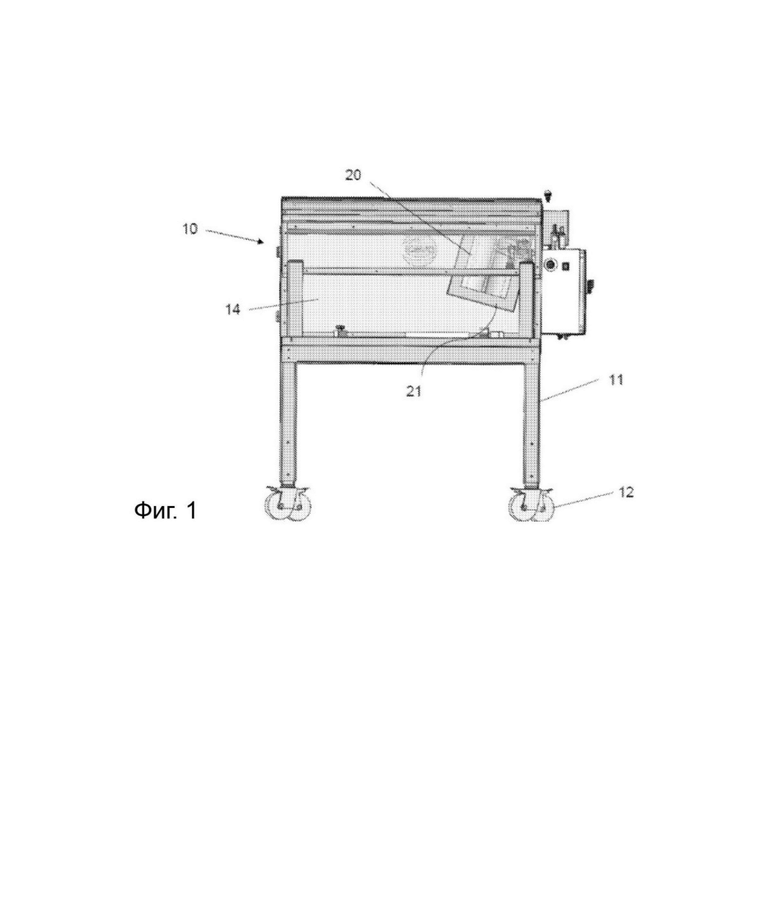

[0054] Фиг. 1 представляет собой вид спереди на устройство для массовой обработки цыплят в соответствии с конкретным вариантом реализации настоящего изобретения;

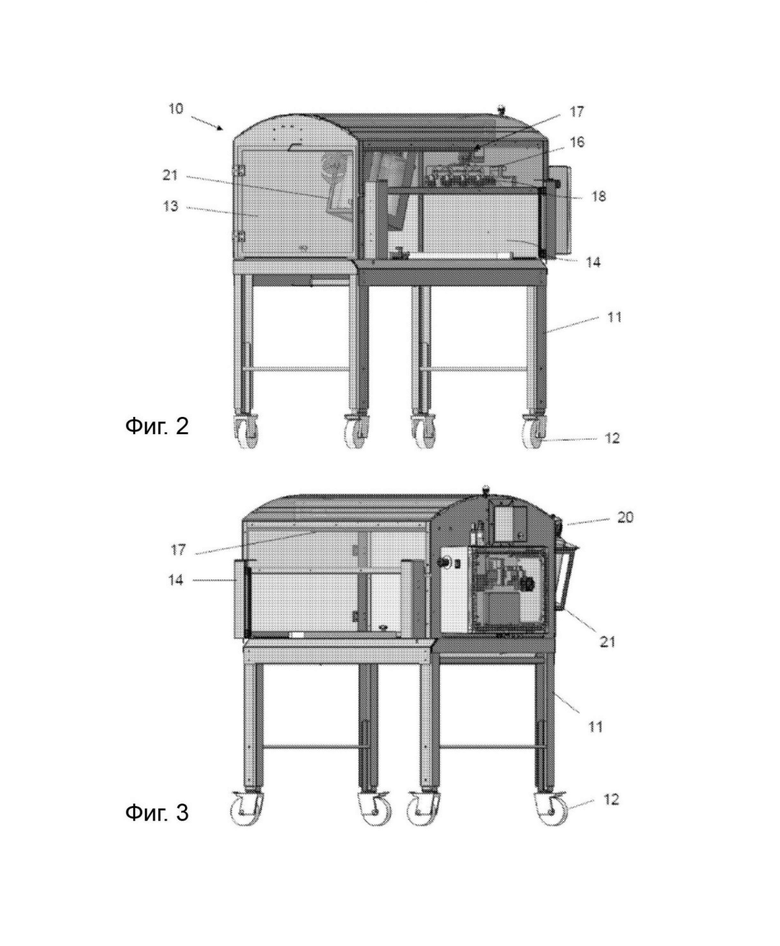

[0055] Фиг. 2 представляет собой вид в перспективе на устройство, представленное на Фиг. 1;

[0056] Фиг. 3 представляет собой другой вид в перспективе на устройство, представленное на Фиг. 1;

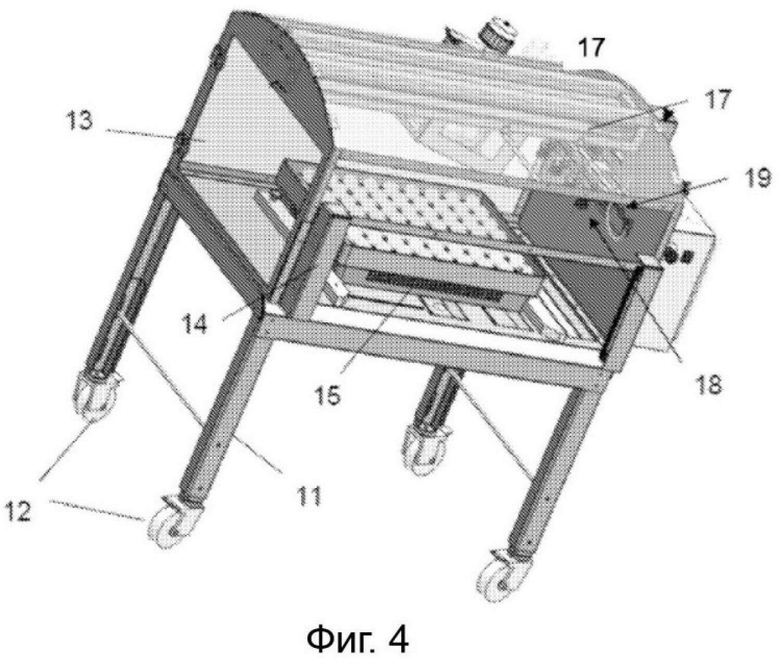

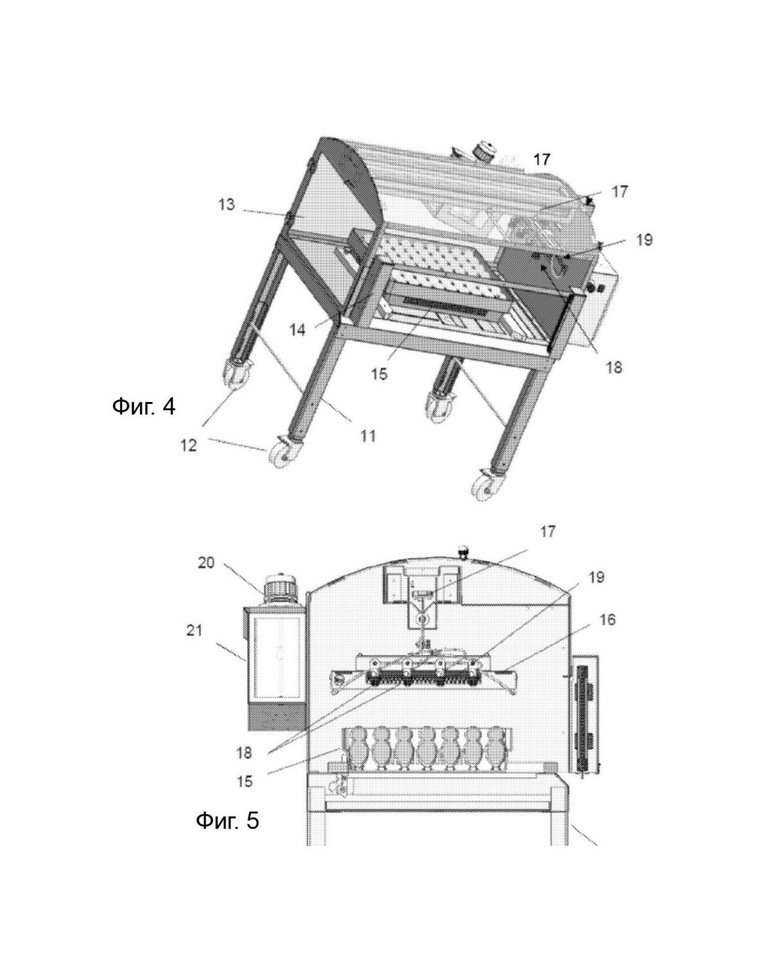

[0057] Фиг. 4 представляет собой вид в перспективе и вид сверху на устройство, представленное на Фиг. 1, корзина, содержащая цыплят, расположена в рабочей зоне и ожидает обработки;

[0058] Фиг. 5 представляет собой вид в поперечном разрезе устройства, представленного на Фиг. 1, корзина, содержащая цыплят, расположена в рабочей зоне и ожидает обработки;

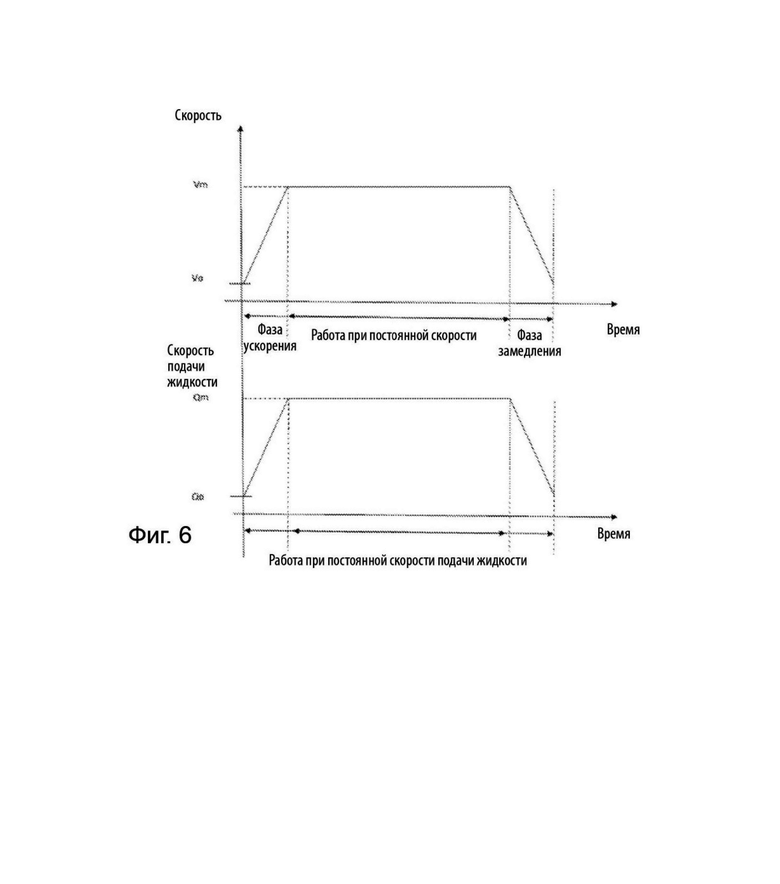

[0059] Фиг. 6 иллюстрирует три рабочие фазы двигателя приводного устройства подвижного рычага с ускорением, пологим участком и замедлением, и идентичные фазы подачи жидкости на выпускном отверстии каждого шприца устройства для массовой обработки, представленного на Фиг. 1-5.

ОПИСАНИЕ ВАРИАНТОВ РЕАЛИЗАЦИИ ИЗОБРЕТЕНИЯ

[0060] Графические материалы и последующее описание содержат, по большей части, элементы, которые определены в природе. Таким образом, они могут не только способствовать лучшему пониманию настоящего изобретения, но также принимать участие в его определении.

[0061] Во-первых, следует отметить, что графические элементы выполнены не в масштабе.

[0062] Фиг. 1-5 схематически иллюстрируют устройство для массовой обработки цыплят в соответствии с конкретным вариантом реализации настоящего изобретения.

[0063] Данное устройство содержит каркас 10 с ножками 11, с установленными на своих свободных концах роликами 12, обеспечивающими перемещение указанного каркаса. Устройство может иметь от 2 до 4 роликов 12. Каждый из роликов 12 может содержать блокирующий элемент (не проиллюстрирован) для фиксации устройства в определенном положении.

[0064] Каркас 10 содержит в своей верхней части замкнутое пространство, ограниченное стенками 13, которые по меньшей мере частично прозрачны для наблюдения за внутренней частью указанного пространства.

Одна из стенок 13 сдержит откидную створку 14, которая может перемещаться в вертикальном направлении, обеспечивая доступ в указанное закрытое пространство, в частности, для установки и извлечения лотка 15, загруженного цыплятами, а также для очистки и обслуживания устройства.

В дополнение к этому физическому барьеру, образованному подвижной створкой 14, если необходимо, чтобы устройство могло оставаться открытым, указанное устройство может содержать один или несколько защитных элементов (не проиллюстрированы) для обнаружения присутствия объекта, проникающего в зону обработки, например руки оператора или рычага. Указанный защитный элемент или элементы способны посылать сигналы обнаружения в центральный процессор, который может останавливать осуществляемую в данный момент обработку или даже предотвращать запуск обработки. В качестве примера, указанный защитный элемент или элементы представляют собой инфракрасные датчики.

Конечно, также возможно, что каркас 10 может не иметь подвижной створки 14 такого типа или даже защитных элементов такого типа.

[0065] Внутренняя часть указанного закрытого пространства содержит рабочую зону, предназначенную для размещения и фиксации лотка 15, открытого для обработки, причем лоток 15 находится в неподвижном положении.

[0066] Подвижный рычаг 16, закрепленный на продольном рельсе 17, образующем первое направление, может перемещаться поступательно вдоль рельса 17 над рабочей зоной. Продольный рельс 17 закреплен на верхнем конце или крышке каркаса 10.

[0067] Подвижный рычаг 16 приводится в движение приводным устройством, содержащим электродвигатель, имеющий зубчатое колесо, причем указанное зубчатое колесо входит в зацепление с зубчатой подвижной дорожкой продольного рельса 17, проходящего вдоль первого направления лотка 15.

[0068] Подвижный рычаг 16 несет на себе набор форсунок 18 и набор игл для распыления 19, при этом указанные форсунки и иглы расположены на подвижном рычаге 16 таким образом, что весь размер лотка 15 во втором направлении, перпендикулярном первому направлению, образованном продольным рельсом 17, полностью покрыт набором форсунок 18 и набором игл для распыления 19.

[0069] Эти форсунки и иглы могут перемещаться отдельно вдоль подвижного рычага 16, обеспечивая регулировку зоны покрытия для различных лотков.

[0070] Конечно, данное устройство может содержать датчики положения (не проиллюстрированы) для оценки точного позиционирования лотка в рабочей зоне. Затем можно автоматизировать последовательность распыления жидкости посредством автоматического распознавания типа открытого лотка 15, установленного в устройстве для распыления.

[0071] Набор форсунок 18 содержит распыляющие форсунки, в то время как другой набор содержит иглы 19 для нанесения, каждая из этих игл содержит отверстие, причем каждая игла выполнена с возможностью выталкивания отдельной капли жидкости через свое отверстие при заданном давлении жидкости.

[0072] Преимущественно, данное компактное устройство позволяет подавать две различные жидкости, например, жидкость для распыления и гель, в течение очень короткого промежутка времени или даже практически одновременно для массовой обработки птиц, помещенных в открытый лоток 15.

[0073] Таким образом, данное устройство содержит два резервуара 20, которые размещены в опоре 21 на высоте пользователя, при этом резервуары 20 преимущественно прозрачны для проверки доступного уровня жидкости в каждом из них.

[0074] Каждый контур подачи жидкости, соединяющий резервуар 20 с соответствующим ему набором форсунок и игл для нанесения, содержит шприц 22, позволяющий выполнять забор жидкости из соответствующего резервуара и направлять ее в контур подачи. Каждый шприц содержит поршень, перемещение которого обеспечивается электродвигателем. Таким образом, каждый поршень имеет скорость подачи V в соответствующем шприце.

[0075] Выполняется управление скоростью подачи в форсунках и иглах, а также скоростью перемещения подвижного рычага 16 для обеспечения равномерного и однородного распределения распыляемых жидкостей над открытым лотком 15.

[0076] Более конкретно, указанное устройство содержит устройство управления для управления скоростью двигателя приводного устройства подвижного рычага 16 и скоростью V подачи поршня в каждом шприце, при этом указанное устройство управления выполнено с возможностью синхронизации ускорения/замедления подвижного рычага 16 и ускорения/замедления поршня каждого шприца.

[0077] Таким образом, скорость потока каждой жидкости в каждом контуре подачи соответствует рабочим фазам, таким же, как и у двигателя приводного устройства подвижного рычага, а именно:

- первая фаза запуска и ускорения,

- стабилизированная фаза работы на максимально возможной скорости Vm, и

- фаза замедления и остановки двигателя, симметричная первой фазе.

[0078] Вариант реализации изобретения такого типа позволяет перемещать подвижный рычаг над отдельным лотком 15, гарантируя при этом равномерное распределение капель над указанным открытым лотком. По этой причине устройство может иметь уменьшенные размеры.

[0079] Преимущественно, фазы ускорения и замедления выполняются постепенно для предотвращения каких-либо рывков при перемещении подвижного рычага 16.

[0080] Набор форсунок 18 и набор игл 19 для нанесения также расположены на подвижном рычаге 16 для обеспечения временного смещения между дозированием первой жидкости (испаряющейся жидкости) и второй жидкости (геля).

[0081] Поскольку удлиненный подвижный рычаг 16 содержит две боковые кромки, образующие переднюю поверхность и заднюю поверхность, если смотреть в направлении поступательного перемещения указанного рычага вдоль первого направления, набор форсунок 18 установлен на передней поверхности подвижного рычага 16, в то время как набор игл 19 для нанесения установлен на задней поверхности рычага 16, таким образом они находятся на расстоянии от набора форсунок 18 вдоль первого направления.

[0082] Это обеспечивает нанесение капель первой жидкости с помощью первого набора форсунок 18 путем распыления или даже тончайшего распыления, всегда предшествующее нанесению капель второй жидкости с помощью набора игл 19 для нанесения.

Таким образом, отсутствует риск того, что туман из капель, образующийся при распылении первой жидкости, может помешать прилипанию капель второй жидкости к перьям цыплят, что привело бы к неравномерной обработке указанных цыплят.

[0083] В одном вариант реализации настоящего изобретения минимальное расстояние d, пространственно отделяющее набор форсунок 18 от набора игл 19 для нанесения, в первом направлении составляет от 5 до 9 см. Скорость перемещения рычага в ее диапазоне равномерного перемещения составляет от 35 до 80 см/с, предпочтительно 55 см/с.

Группа изобретений относится к способу и устройству для подачи капель жидкости на открытый лоток, содержащий птиц. Устройство содержит неподвижную рабочую поверхность, подвижный рычаг, несущий множество распыляющих жидкость форсунок, приводное устройство, содержащее электродвигатель для приведения в движение указанного подвижного рычага. Множество распыляющих форсунок соединено по меньшей мере с одним контуром подачи жидкости, содержащим резервуар с жидкостью для снабжения распыляющих форсунок. Объем жидкости, отбираемой из указанного резервуара, определяется шприцом, перемещение поршня которого управляется узлом электрического привода таким образом, что поршень имеет скорость подачи V в соответствующем шприце. Устройство также содержит устройство управления для управления скоростью двигателя и скоростью подачи поршня. Устройство управления выполнено с возможностью синхронизации ускорения/замедления подвижного рычага и ускорения/замедления поршня указанного шприца или по меньшей мере одного из указанных шприцев. Группа изобретений обеспечивает подачу капель двух жидкостей, выбираемых из профилактических или терапевтических веществ, таких как вакцины, питательные вещества или их комбинации. 2 н. и 15 з.п. ф-лы, 6 ил.

1. Устройство для подачи капель жидкости на открытый лоток (15), в котором размещены птицы, содержащее:

- неподвижную рабочую поверхность для приема и удержания на ней открытого лотка (15);

- подвижный рычаг (16), выполненный с возможностью нести множество распыляющих жидкость форсунок;

- электродвигатель приводного устройства для линейного перемещения подвижного рычага (16) в первом направлении открытого лотка (15), при этом подвижный рычаг (16) выполнен с возможностью перемещения над открытым лотком (15), когда указанный лоток находится на указанной рабочей поверхности,

- при этом указанное множество распыляющих форсунок соединено с по меньшей мере одним контуром подачи жидкости, при этом каждый контур подачи жидкости содержит резервуар для жидкости, снабжающий соответствующую распыляющую форсунку указанной жидкостью, при этом объем жидкости, отбираемой из указанного резервуара, определен шприцом, поршень которого выполнен с возможностью быть управляемым узлом электрического привода таким образом, чтобы указанный поршень имел скорость подачи V в соответствующем шприце; и

- устройство управления для управления скоростью указанного электродвигателя приводного устройства и скоростью подачи указанного поршня в каждом шприце, при этом указанное устройство управления выполнено с возможностью синхронизации ускорения/замедления подвижного рычага (16) и ускорения/замедления указанного поршня указанного шприца или по меньшей мере одного из указанных шприцев.

2. Устройство по п. 1, отличающееся тем, что указанное устройство управления содержит по меньшей мере один элемент обнаружения для определения скорости указанного электродвигателя приводного устройства, при этом указанный элемент обнаружения излучает сигналы синхронизации.

3. Устройство по п. 1 или 2, отличающееся тем, что указанное устройство управления выполнено с возможностью определения продолжительности перемещения подвижного рычага (16) над открытым лотком (15), включающей период постепенного ускорения, период постоянной скорости и период постепенного замедления.

4. Устройство по любому из пп. 1-3, отличающееся тем, что указанный электродвигатель приводного устройства содержит зубчатое колесо, которое входит в зацепление с зубчатой подвижной дорожкой направляющего рельса, проходящего вдоль первого направления открытого лотка (15).

5. Устройство по любому из пп. 1-3, отличающееся тем, что указанное приводное устройство представляет собой линейный привод, управляемый указанным электродвигателем, при этом подвижный рычаг (16) закреплен перпендикулярно свободному концу указанного привода.

6. Устройство по любому из предшествующих пунктов, отличающееся тем, что размеры указанного устройства выполнены таким образом, чтобы по меньшей мере один из размеров указанной рабочей поверхности максимально был равен соответствующему размеру открытого лотка (15), закрепленного на ней.

7. Устройство по любому из предшествующих пунктов, отличающееся тем, что подвижный рычаг (16) выполнен с возможностью нести первый набор распыляющих форсунок (18) для распыления по меньшей мере одной первой жидкости и второй набор распыляющих форсунок (19) для распыления по меньшей мере одной второй жидкости, отличной от по меньшей мере одной первой жидкости, при этом указанные распыляющие форсунки каждого набора расположены таким образом, чтобы покрывать весь размер открытого лотка (15) во втором направлении, перпендикулярном первому направлению, указанными первым и вторым наборами распыляющих форсунок когда открытый лоток (15) размещен на указанной рабочей поверхности.

8. Устройство по п. 7, отличающееся тем, что выполнено с возможностью обеспечения временного смещения между распылением по меньшей мере одной первой жидкости с помощью первого набора распыляющих форсунок (18), и по меньшей мере одной второй жидкости с помощью второго набора распыляющих форсунок (19).

9. Устройство по п. 8, отличающееся тем, что первый и второй наборы распыляющих форсунок (18, 19) расположены друг от друга на подвижном рычаге (16) в первом направлении на расстоянии, которое определяет указанное временное смещение.

10. Устройство по любому из пп. 7-9, отличающееся тем, что первый набор форсунок (18) содержит форсунки для распыления жидкости посредством аэрозольного распыления, а второй набор форсунок (19) содержит форсунки для распыления жидкости посредством аэрозольного распыления или иглы для выталкивания отдельных капель жидкости.

11. Устройство по любому из предшествующих пунктов, отличающееся тем, что содержит по меньшей мере одно оптическое устройство для определения размеров открытого лотка (15), при этом указанное устройство управления выполнено с возможностью регулирования положения подвижного рычага (16) на первом конце открытого лотка (15), до распыления указанных капель жидкости.

12. Способ подачи капель жидкости на открытый лоток (15), в котором размещены птицы, при этом открытый лоток (15) является неподвижным, в котором:

- подвижный рычаг (16) поступательно перемещается над открытым лотком (15) вдоль первого направления открытого лотка (15), при этом подвижный рычаг (16) выполнен с возможностью нести множество распыляющих жидкость форсунок, причем указанные распыляющие форсунки расположены таким образом, чтобы покрывать весь размер открытого лотка (15) во втором направлении, перпендикулярном первому направлению,

- при этом указанное множество распыляющих форсунок соединены по меньшей мере с одним контуром подачи нетерапевтической жидкости, при этом каждый контур подачи жидкости содержит резервуар для нетерапевтической жидкости, снабжающий соответствующую распыляющую форсунку указанной жидкостью, при этом объем жидкости, отбираемой из указанного резервуара, определен шприцом, поршень которого выполнен с возможностью управления узлом электрического привода таким образом, чтобы указанный поршень имел скорость подачи V в соответствующем шприце, при этом скорость перемещения подвижного рычага (16) синхронизируют со скоростью продвижения поршня указанного шприца или по меньшей мере одного из указанных шприцев, и

- ускорение и замедление подвижного рычага (16) выполняют над открытым лотком (15) для минимизации хода перемещения подвижного рычага (16).

13. Способ по п. 12, отличающийся тем, что подвижный рычаг (16) выполнен с возможностью нести первый набор распыляющих форсунок (18) и второй набор распыляющих форсунок (19), причем указанные распыляющие форсунки каждого набора расположены таким образом, чтобы покрывать весь размер открытого лотка (15) во втором направлении, перпендикулярном первому направлению, при этом капли по меньшей мере одной первой жидкости одновременно распыляют с помощью указанного первого набора распыляющих форсунок, а капли по меньшей мере одной второй жидкости, отличной от первой жидкости, распыляют с помощью указанного второго набора распыляющих форсунок.

14. Способ по п. 12, отличающийся тем, что подвижный рычаг (16) выполнен с возможностью нести первый набор распыляющих форсунок (18) и второй набор распыляющих форсунок (19), при этом указанные распыляющие форсунки каждого набора расположены таким образом, чтобы покрывать весь размер открытого лотка (15) во втором направлении, перпендикулярном первому направлению, при этом выполняют следующие этапы:

a) сначала капли по меньшей мере одной первой жидкости распыляют посредством аэрозольного распыления с помощью первого набора распыляющих форсунок (18), и

b) затем по меньшей мере одну вторую жидкость, отличную от указанной одной первой распыляемой жидкости, распыляют посредством выталкивания отдельных капель с помощью второго набора распыляющих форсунок (19).

15. Способ по п. 14, отличающийся тем, что этапы а) и b) выполняют за один проход подвижного рычага (16) над открытым лотком (15), при этом указанные наборы распыляющих форсунок расположены на указанном рычаге таким образом, чтобы создавать временное смещение между этапами а) и b).

16. Способ по п. 15, отличающийся тем, что временное смещение между этапами а) и b) определяют таким образом, чтобы гарантировать эффективную обработку птиц указанной по меньшей мере одной второй жидкости.

17. Способ по п. 14, отличающийся тем, что этап а) выполняют, когда указанный рычаг перемещается от первого края ко второму краю открытого лотка (15), причем указанный второй край находится напротив первого края, по прямому пути, проходящему вдоль первого направления, а этап b) выполняют, когда указанный рычаг перемещается от второго края к первому краю на обратном пути в первом направлении.
