Способ и устройство для определения ресурсов, устройство и носитель данных Российский патент 2025 года по МПК H04L5/00 H04W72/04

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к области мобильной связи и, в частности, к способу определения ресурсов, устройству для определения ресурсов, устройству и носителю данных.

Предпосылки создания изобретения

[0002] В системе связи "Новое радио" (NR, New Radio) для осуществления передачи одного и того же физического канала управления нисходящей линии связи (PDCCH, Physical Downlink Control Channel) более чем одной точкой передачи/приема (TRP, Transmission and Reception Point) сетевое устройство может сконфигурировать более одного набора ресурсов управления (CORESET, COntrol REsource Set). Каждый CORESET соответственно конфигурируется с одним состоянием указания конфигурации передачи (Transmission Configuration Indication, TCI). Конфигурируются наборы пространств поиска (Search Space, SS), связанные с более чем одним CORESET, то есть несколько наборов SS конфигурируются и связываются с наборами CORESET и соответствующими состояниями TCI наборов CORESET, соответственно. Однако, поскольку существует более одного CORESET, связанного с наборами SS, соответствующими более чем одному кандидату PDCCH (наборам кандидатов), то проблема, как определить позицию физического ресурсного блока физического совместно используемого канала нисходящей линии связи (Physical Downlink Shared Channel, PDSCH) в соответствии с CORESET, является актуальной и ее необходимо решить.

Сущность изобретения

[0003] Варианты осуществления настоящего изобретения предлагают способ определения ресурсов, устройство для определения ресурсов, устройство и носитель данных для решения проблемы определения позиции физического ресурсного блока на основе набора ресурсов управления (CORESET) в случае, когда существует более одного CORESET, а также для повышения точности определения физического ресурсного блока. Техническое решение будет описано следующим образом.

[0004] Согласно одному аспекту настоящего изобретения предлагается способ определения ресурсов. Способ выполняется терминалом и включает:

[0005] определение на основе информации управления нисходящей линии связи (Downlink Control Information, DCI), передаваемой n наборами кандидатов физического канала управления нисходящей линии связи (PDCCH), виртуального ресурсного блока, соответствующего физическому совместно используемому каналу нисходящей линии связи (PDSCH), указанному DCI; и

[0006] определение позиции физического ресурсного блока (Physical Resource Block, PRB) PDSCH на основе виртуального ресурсного блока и позиции PRB целевого набора ресурсов управления (CORESET);

[0007] при этом целевой CORESET принадлежит m CORESET, a m CORESET содержат CORESET, связанные с наборами пространств поиска (SS), соответствующими n наборам кандидатов PDCCH, где n является целым числом, большим 1, am является целым числом, большим 1.

[0008] Согласно одному аспекту настоящего изобретения предлагается способ определения ресурсов. Способ осуществляется сетевым устройством и включает:

[0009] передачу DCI на терминал на основе n наборов кандидатов PDCCH, причем DCI указывает виртуальный ресурсный блок, соответствующих PDSCH;

[0010] при этом виртуальный ресурсный блок и позиция физического ресурсного блока (PRB) целевого набора ресурсов управления (CORESET) совместно определяют позицию PRB PDSCH; целевой CORESET принадлежит m CORESET, и m CORESET включают в себя CORESET, связанные с наборами пространств поиска (SS), соответствующими n наборам кандидатов PDCCH, где n является целым числом, большим 1, a m является целым числом, большим 1.

[0011] Согласно одному аспекту настоящего изобретения предлагается устройство для определения ресурсов, которое включает в себя:

[0012] модуль определения ресурсного блока, сконфигурированный для определения на основе DCI, переданной n наборами кандидатов PDCCH, виртуального ресурсного блока, соответствующего PDSCH, указанного DCI; и

[0013] модуль определения позиции, сконфигурированный для определения позиции PRB PDSCH на основе виртуального ресурсного блока и позиции PRB целевого CORESET;

[0014] причем целевой CORESET принадлежит m CORESET, a m CORESET включают в себя CORESET, связанные с наборами SS, соответствующими n наборам кандидатов PDCCH, при этом n является целым числом, большим 1, am является целым числом, большим 1.

[0015] Согласно одному аспекту настоящего изобретения предлагается устройство для определения ресурсов, которое включает в себя:

[0016] модуль передачи, сконфигурированный для передачи DCI на терминал на основе n наборов кандидатов PDCCH, причем DCI указывает виртуальный ресурсный блок, соответствующий PDSCH;

[0017] причем виртуальный ресурсный блок и позиция физического ресурсного блока (PRB) целевого CORESET совместно определяют позицию PRB PDSCH; целевой CORESET принадлежит m CORESET, и m CORESET содержат CORESET, связанные с наборами SS, соответствующими n наборам кандидатов PDCCH, где n является целым числом, большим 1, a m является целым числом, большим 1.

[0018] Согласно одному аспекту варианта осуществления настоящего изобретения предлагается терминал. Терминал может содержать: процессор; приемопередатчик, подключенный к процессору; и память, сконфигурированную для хранения исполнимых команд процессора. Процессор сконфигурирован для загрузки и выполнения исполнимых команд для осуществления способа определения ресурсов согласно вышеупомянутому аспекту.

[0019] Согласно одному аспекту настоящего изобретения предлагается сетевое устройство. Сетевое устройство может содержать: процессор; приемопередатчик, подключенный к процессору; и память, сконфигурированную для хранения исполнимых команд процессора. Процессор сконфигурирован для загрузки и выполнения исполнимых команд для осуществления способа определения ресурсов согласно вышеупомянутому аспекту.

[0020] Согласно одному аспекту настоящего изобретения предлагается машиночитаемый носитель данных. Машиночитаемый носитель данных хранит исполняемые программные коды, которые загружаются и выполняются процессором для осуществления способа определения ресурсов согласно вышеупомянутым аспектам.

[0021] Согласно одному аспекту настоящего изобретения предлагается интегральная схема, содержащая программируемую логическую схему и/или команды программы, и когда интегральная схема работает на терминале или сетевом устройстве, интегральная схема конфигурируется для осуществления способа определения ресурсов в вышеуказанных аспектах.

[0022] Согласно аспекту настоящего изобретения, вариант осуществления настоящего изобретения предлагает компьютерный программный продукт, при этом, когда компьютерный программный продукт исполняется процессором терминала или сетевого устройства, компьютерный программный продукт конфигурируется для осуществления способа определения ресурсов в вышеуказанных аспектах.

[0023] Техническое решение согласно вариантам осуществления настоящего изобретения может обеспечивать по меньшей мере следующий полезный результат.

[0024] С помощью способа, устройства, устройства и носителя данных, предусмотренных в вариантах осуществления настоящего изобретения, терминал выбирает целевой CORESET из CORESET, соответствующих n наборам кандидатов PDCCH, и определяет позицию физического ресурсного блока, соответствующего PDSCH, запланированному посредством DCI, в соответствии с позицией физического ресурсного блока, соответствующего целевому CORESET и DCI, передаваемой наборами кандидатов PDCCH, что решает проблему определения позиции физического ресурсного блока согласно CORESET в случае, если существует более одного CORESET, что повышает точность определения физического ресурсного блока.

Краткое описание чертежей

[0025] Чтобы более наглядно проиллюстрировать решения согласно вариантам осуществления настоящего изобретения, ниже кратко представлены сопровождающие чертежи, необходимые для описания вариантов осуществления. Очевидно, что прилагаемые чертежи в последующем описании представляют собой лишь некоторые варианты осуществления настоящего изобретения, и специалисты в данной области техники могут получить другие чертежи в соответствии с сопровождающими чертежами, не прилагая творческих усилий.

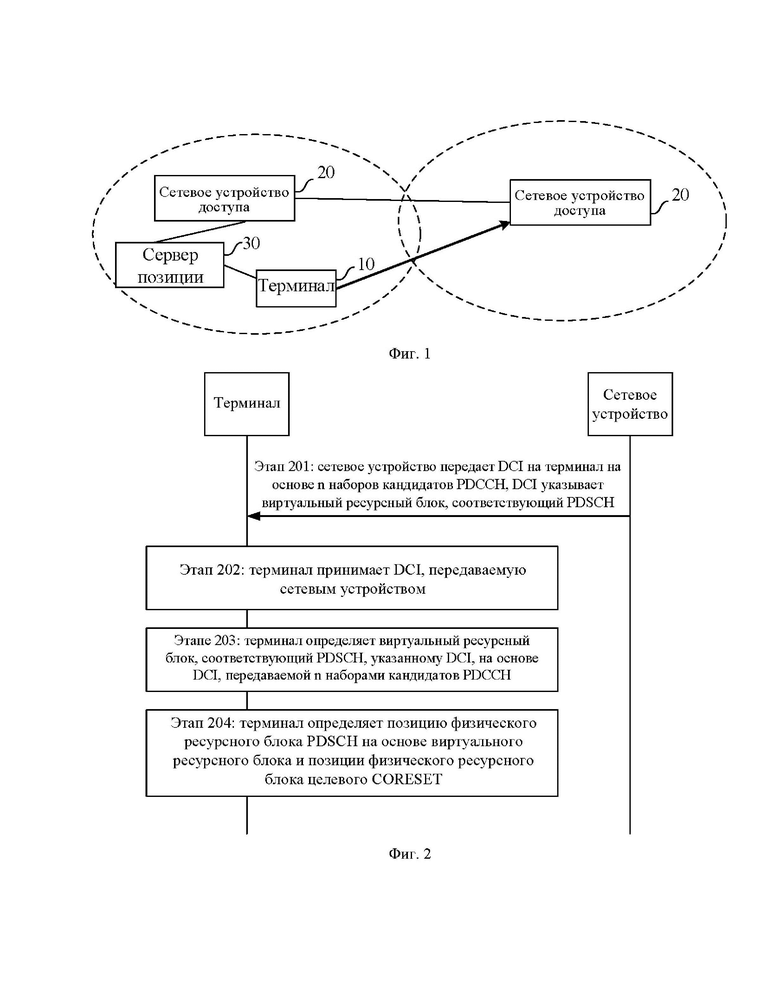

[0026] Фиг. 1 представляет собой структурную схему системы связи согласно варианту осуществления настоящего изобретения.

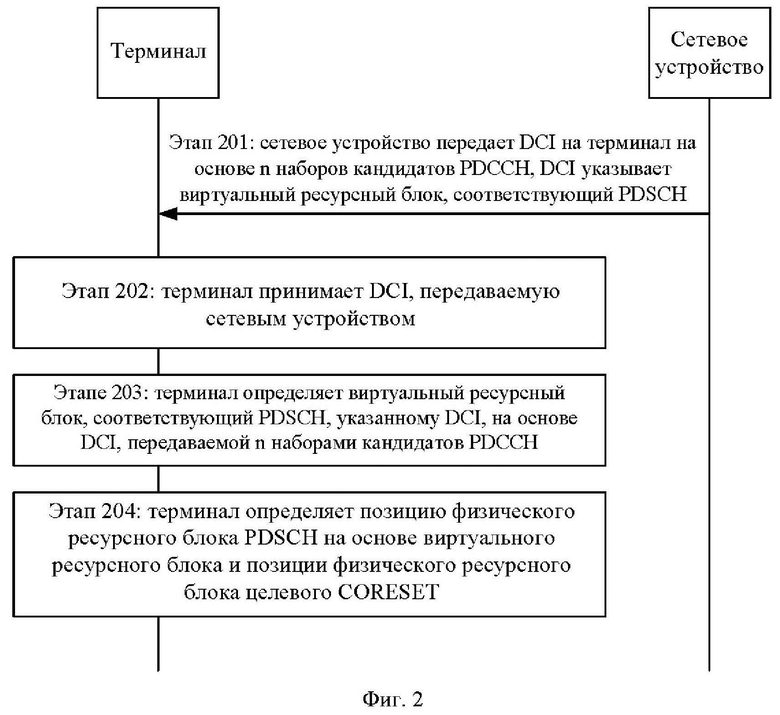

[0027] Фиг. 2 представляет собой блок-схему способа определения ресурсов согласно варианту осуществления настоящего изобретения.

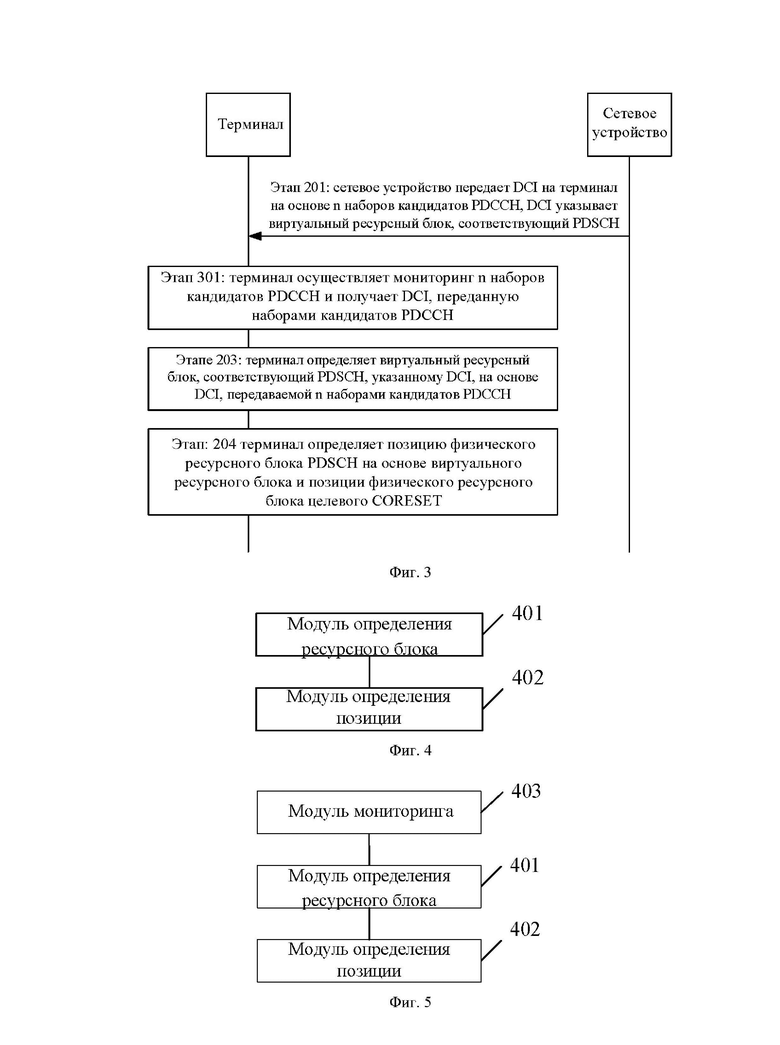

[0028] Фиг. 3 представляет собой блок-схему способа определения ресурсов согласно варианту осуществления настоящего изобретения.

[0029] Фиг. 4 представляет собой блок-схему устройства для определения ресурсов согласно варианту осуществления настоящего изобретения.

[0030] Фиг. 5 представляет собой блок-схему устройства для определения ресурсов согласно варианту осуществления настоящего изобретения.

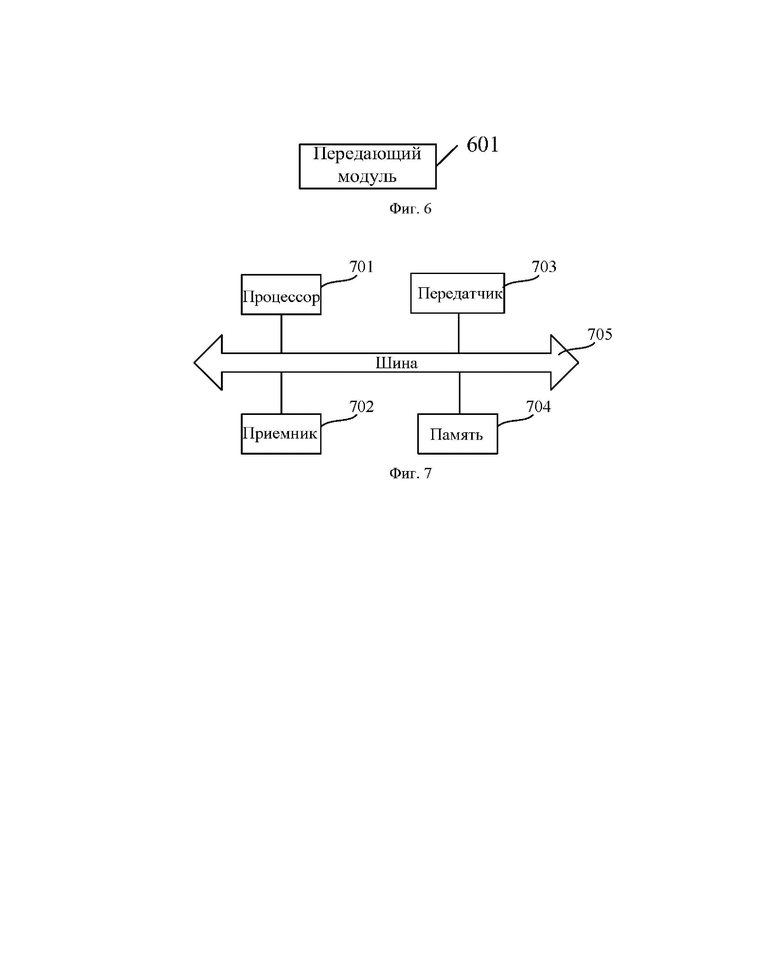

[0031] Фиг. 6 представляет собой блок-схему устройства для определения ресурсов согласно варианту осуществления настоящего изобретения.

[0032] Фиг. 7 представляет собой блок-схему устройства связи согласно варианту осуществления настоящего изобретения.

Подробное описание

[0033] Чтобы сделать цель, технические решения и преимущества настоящего изобретения более понятными, варианты осуществления настоящего изобретения будут описаны ниже со ссылкой на прилагаемые чертежи.

[0034] Далее будут подробно описаны примеры вариантов осуществления, и их примеры показаны на прилагаемых чертежах. Когда следующее описание относится к сопровождающим чертежам, если не указано иное, одни и те же номера на разных чертежах обозначают одни и те же или подобные элементы. Реализации, описанные в следующих вариантах осуществления, не представляют все реализации, соответствующие настоящему изобретению. Скорее, они представляют собой просто примеры устройства и способа, соответствующие некоторым аспектам настоящего изобретения, как оно представлено в прилагаемой формуле изобретения.

[0035] Термины, используемые в описании, предназначены только для описания конкретных вариантов осуществления и не предназначены для ограничения вариантов осуществления изобретения. Формы единственного числа, используемые в описании и прилагаемой формуле изобретения, также предназначены для включения форм множественного числа, если только контекст явно не указывает другие значения. Следует также понимать, что термин "и/или", используемый в настоящем документе, относится к любым или всем возможным комбинациям одного или нескольких связанных перечисленных элементов и включает в себя любые или все возможные комбинации.

[0036] Понятно, что хотя термины "первый", "второй" и "третий" могут использоваться в вариантах осуществления изобретения для описания различной информации, информация не должна ограничиваться этими терминами. Эти термины используются только для того, чтобы отличить информацию одного и того же типа друг от друга. Например, не выходя за рамки изобретения, первая информация также может называться второй информацией, и аналогичным образом вторая информация также может называться первой информацией. В зависимости от контекста термин "если", используемый в настоящем документе, может интерпретироваться как "когда", "в то время как" или "в ответ на определение".

[0037] Ниже описывается сценарий применения настоящего изобретения.

[0038] Фиг. 1 представляет собой структурную схему системы связи согласно варианту осуществления настоящего изобретения. Система связи может содержать терминалы 10 и сетевые устройства 20.

[0039] Количество терминалов 10 обычно больше одного. Один или несколько терминалов 10 могут быть распределены внутри соты, управляемой каждым сетевым устройством 20. Терминал 10 может включать в себя различные портативные устройства, устройства, устанавливаемые на транспортном средстве, носимые устройства и вычислительные устройства с функцией беспроводной связи или другие устройства обработки, подключенные к беспроводным модемам, а также различные формы пользовательского оборудования (User Equipment, UE), мобильных станций (Mobile Station, MS) и т.п.Для удобства описания вышеупомянутые устройства в вариантах осуществления настоящего изобретения вместе называются терминалами.

[0040] Сетевое устройство 20 представляет собой устройство, развернутое в сети доступа для обеспечения функции беспроводной связи для терминала 10. Сетевое устройство 20 может включать в себя различные формы макробазовых станций, микробазовых станций, ретрансляционных станций, точек доступа и т.п. Названия устройств с функцией сетевого устройства могут быть разными в системах с разными технологиями беспроводного доступа, например, устройство называется узлом В следующего поколения (Next-Generation Node В, gNodeB или gNB) в системе NR 5-го поколения (5^th Generation, 5G). С развитием технологий связи название "сетевое устройство" может измениться. Для удобства описания вышеупомянутые устройства, обеспечивающие функцию беспроводной связи для терминалов 10, в вариантах осуществления изобретения совместно именуются как сетевые устройства. Соединение может быть установлено между сетевым устройством 20 и терминалом 10 через радиоинтерфейс, так что связь осуществляется через соединение, включая обмен сигналами и данными. Может быть несколько сетевых устройств 20, и два соседних сетевых устройства 20 могут осуществлять связь проводным или беспроводным способом. Терминал 10 может переключаться между разными сетевыми устройствами 20, то есть устанавливать соединения с разными сетевыми устройствами 20.

[0041] "Система 5G NR" в вариантах осуществления настоящего изобретения также может называться системой 5G или системой NR, но специалистам в данной области техники это будет понятно. Техническое решение, описанное в вариантах осуществления изобретения, может быть применено к системе 5G NR, а также может быть применено к последующей системе развития системы 5G NR.

[0042] Фиг. 2 представляет собой блок-схему способа определения ресурсов согласно варианту осуществления настоящего изобретения, способ применим к терминалу, как показано на фиг. 1. Способ включает по меньшей мере часть следующего содержания.

[0043] На этапе 201 сетевое устройство передает информацию управления нисходящей линии связи (DCI) на терминал на основе n наборов кандидатов физического канала управления нисходящей линии связи (PDCCH), DCI указывает виртуальный ресурсный блок, соответствующий физическому совместно используемому каналу нисходящей линии связи (PDSCH).

[0044] В варианте осуществления настоящего изобретения, если сетевому устройству необходимо передать сервисные данные, сетевому устройству необходимо передать DCI на терминал на основе n наборов кандидатов PDCCH. DCI указывает виртуальный ресурсный блок, соответствующий PDSCH, для передачи сервисных данных. Поскольку существует отношение отображения между виртуальными ресурсными блоками и физическими ресурсными блоками, позиция физического ресурсного блока может определяться на основе виртуального ресурсного блока.

[0045] На этапе 202 терминал принимает DCI, передаваемую сетевым устройством.

[0046] На этапе 203 терминал определяет виртуальный ресурсный блок, соответствующий PDSCH, указанному DCI, на основе DCI, передаваемой n наборами кандидатов PDCCH.

[0047] На этапе 204 терминал определяет позицию физического ресурсного блока PDSCH на основе виртуального ресурсного блока и позиции физического ресурсного блока целевого CORESET.

[0048] Целевой CORESET принадлежит одному из m CORESET, и m CORESET включают в себя CORESET, связанные с наборами пространств поиска (SS), соответствующими n наборам кандидатов PDCCH. В варианте осуществления настоящего изобретения n представляет собой целое число больше 1, am представляет собой целое число больше 1.

[0049] Физический ресурсный блок может относиться к непрерывным символам во временной области и непрерывным поднесущим в частотной области. Размер виртуального ресурсного блока такой же, как размер соответствующего физического ресурсного блока.

[0050] Каждый из m CORESET соответствует одному состоянию индикации конфигурации передачи (TCI), и сетевое устройство активирует соответствующий CORESET посредством состояния TCI, входящего в элемент управления (Control Element, СЕ) управления доступом к среде передачи (Medium Access Control, MAC). Кроме того, каждый CORESET дополнительно связан по меньшей мере с одним набором SS. Но один набор SS связан только с одним CORESET, и каждый набор SS соответствует одному набору кандидатов PDCCH. Это может указывать, что каждый набор кандидатов PDCCH в n наборах кандидатов PDCCH в варианте осуществления настоящего изобретения соответствует одному набору SS, и каждый набор SS связан с одним CORESET.

[0051] В варианте осуществления настоящего изобретения сетевое устройство может указывать виртуальный ресурсный блок, соответствующий PDSCH, с помощью DCI. После приема DCI терминал определяет порядковый номер виртуального ресурсного блока, указанного DCI, и может дополнительно определить позицию физического ресурсного блока, занятого целевым CORESET, так что терминал может определить позицию физического ресурсного блока, соответствующего PDSCH, на основе порядкового номера виртуального ресурсного блока и физического ресурсного блока, занятого целевым CORESET.

[0052] В некоторых вариантах осуществления терминал определяет позицию физического ресурсного блока PDSCH на основе порядкового номера виртуального ресурсного блока и позиции физического ресурсного блока с наименьшим порядковым номером среди физических ресурсных блоков, занятых целевым CORESET. Можно понять, что ресурсы частотной области, занятые целевым CORESET, включают в себя более одного последовательного физического ресурсного блока, а физический ресурсный блок с наименьшим порядковым номером среди физических ресурсных блоков, занятых целевым CORESET, является начальным PRB, занятым целевым CORESET, то есть PRB в позиции самой низкой частоты.

[0053] Альтернативно, существует отношение отображения между виртуальным ресурсным блоком и физическим ресурсным блоком. Таким образом, терминал получает сумму порядкового номера виртуального ресурсного блока и порядкового номера физического ресурсного блока с наименьшим порядковым номером среди физических ресурсных блоков, занятых целевым CORESET, и определяет позицию физического ресурсного блока, указываемую суммой, в качестве позиции физического ресурсного блока PDSCH.

[0054] Также можно понять, что терминал получает порядковый номер n виртуального ресурсного блока, а порядковый номер соответствующего физического ресурсного блока равен n+Nstart, где Nstart указывает блок физического ресурса с наименьшим порядковым номером среди физических ресурсных блоков, занятых целевым CORESET.

[0055] Следует отметить, что вариант осуществления настоящего изобретения описывается с использованием этапов 201-204 только в качестве примера. В другом варианте осуществления этапы, выполняемые сетевым устройством, могут быть реализованы как один этап, и этапы, выполняемые терминалом, могут быть реализованы как один этап.

[0056] Следует отметить, что DCI, передаваемая всеми наборами кандидатов PDCCH в n наборах кандидатов PDCCH в варианте осуществления настоящего изобретения, является одной и той же DCI.

[0057] В некоторых вариантах осуществления ресурсы частотной области m CORESET различны.

[0058] Каждый из m CORESET соответствует ресурсу частотной области. Ресурсы частотной области разных CORESET различны. Следовательно, в варианте осуществления настоящего изобретения терминалу необходимо определить целевой CORESET из m CORESET, а затем определить позицию физического ресурсного блока PDSCH на основе начального PRB целевого CORESET.

[0059] В варианте осуществления настоящего изобретения, в случае, когда ресурсы частотной области m CORESET различны, целевой CORESET может быть определен из m CORESET, и дополнительно может быть определена позиция физического ресурсного блока PDSCH. Следовательно, позиция физического ресурсного блока все еще может быть определена в случае, если ресурсы частотной области более чем одного CORESET различны, и точность определения физического ресурсного блока повышается.

[0060] В некоторых вариантах осуществления наборы SS, соответствующие n наборам кандидатов PDCCH, являются наборами общих SS.

[0061] Каждый из n наборов кандидатов PDCCH соответствует одному набору SS, а набор SS, соответствующий каждому набору кандидатов PDCCH, является набором общих SS. В этом случае терминал может определить порядковый номер виртуального ресурсного блока на основе принятой DCL а затем определить позицию физического ресурсного блока PDSCH на основе виртуального ресурсного блока.

[0062] В вариантах осуществления настоящего изобретения, когда определяется, что набор SS, соответствующий набору кандидатов PDCCH, является набором общих SS, позиция физического ресурсного блока PDSCH определяется согласно виртуальному ресурсному блоку, указанному DCI и целевым CORESET, тем самым, повышая точность определения физического ресурсного блока.

[0063] В некоторых вариантах осуществления формат DCI представляет собой формат DCI 1_0.

[0064] После приема DCI, переданной с помощью набора кандидатов PDCCH, если терминал определяет, что формат DCI представляет собой формат DCI 1_0, терминал может определить порядковый номер виртуального ресурсного блока на основе полученной DCI и определить позицию физического ресурсного блока PDSCH на основе порядкового номера виртуального ресурсного блока.

[0065] В варианте осуществления настоящего изобретения, когда определяется, что формат DCI представляет собой формат DCI 1_0, позиция физического ресурсного блока PDSCH определяется в соответствии с виртуальным ресурсным блоком, указанным DCI и целевым CORESET, тем самым, повышая точность определения физического ресурсного блока.

[0066] В некоторых вариантах осуществления идентификаторы n наборов кандидатов PDCCH являются одинаковыми.

[0067] Если идентификаторы n наборов кандидатов PDCCH одинаковы, то n наборов кандидатов PDCCH могут передавать одну и ту же DCI.

[0068] В варианте осуществления настоящего изобретения идентификаторы n наборов кандидатов PDCCH являются одинаковыми, это гарантирует, что n наборов кандидатов PDCCH передают одну и ту же DCI, и повышает точность передачи DCI.

[0069] В некоторых вариантах осуществления наборы SS, соответствующие n наборам кандидатов PDCCH, имеют отношение связи.

[0070] Если наборы SS, соответствующие n наборам кандидатов PDCCH, имеют отношение связи, это указывает, что наборы кандидатов PDCCH, соответствующие наборам SS, имеющим отношение связи, также имеют отношение связи. Следовательно, n наборов кандидатов PDCCH также имеют отношение связи, и n наборов кандидатов PDCCH могут передавать одну и ту же DCI.

[0071] В варианте осуществления настоящего изобретения наборы SS, соответствующие n наборам кандидатов PDCCH, имеют отношение связи, так что n наборов кандидатов PDCCH также имеют отношение связи, и n наборов кандидатов PDCCH могут передавать одну и ту же DCI, так что повышается точность передачи DCI.

[0072] В некоторых вариантах осуществления отношение отображения между виртуальным ресурсным блоком и физическим ресурсным блоком представляет собой отображение без чередования (non-interleaved mapping).

[0073] В способе, предусмотренном в варианте осуществления настоящего изобретения, терминал выбирает целевой CORESET из CORESET, соответствующих n наборам кандидатов PDCCH, и определяет позицию физического ресурсного блока, соответствующего PDSCH, запланированного DCI в соответствии с позицией физического ресурсного блока, соответствующего целевому CORESET, и DCI, передаваемой наборами кандидатов PDCCH, что решает проблему определения позиции физического ресурсного блока согласно CORESET в случае, если имеется более одного CORESET, и улучшает точность определения физического ресурсного блока.

[0074] На основе варианта осуществления, показанного на фиг. 2, целевой CORESET, определенный согласно информации m CORESET, включает в себя по меньшей мере одно из следующего.

[0075] (1) Целевым CORESET является CORESET с наименьшим идентификатором CORESET из m CORESET.

[0076] Каждый CORESET соответствует идентификатору CORESET, a CORESET с наименьшим идентификатором CORESET из m CORESET определяется как целевой CORESET.

[0077] Например, если идентификатор CORESET первого CORESET равен 1, а идентификатор CORESET второго CORESET равен 2, то первый CORESET определяется как целевой CORESET.

[0078] (2) Целевым CORESET является CORESET, связанный с набором SS с наименьшим идентификатором набора SS в наборах SS.

[0079] Каждый набор кандидатов PDCCH соответствует набору SS. CORESET, связанный с набором SS с наименьшим идентификатором набора SS в наборах SS, соответствующих наборам кандидатов PDCCH, определяется как целевой CORESET.

[0080] Например, если первый набор кандидатов PDCCH соответствует набору SS set1, а второй набор кандидатов PDCCH соответствует набору SS set2, то CORESET, связанный с набором SS set1, определяется как целевой CORESET.

[0081] (3) Целевым CORESET является CORESET, соответствующий PRB с наименьшим начальным номером PRB в ресурсах частотной области, занятых CORESET в m CORESET.

[0082] Каждый CORESET занимает ресурс частотной области, а ресурс частотной области включает в себя более одного PRB. При определении целевого CORESET, CORESET, соответствующий PRB с наименьшим начальным номером PRB в ресурсах частотной области, занятых CORESET в m CORESET, определяется как целевой CORESET.

[0083] Следует отметить, что во всех вариантах осуществления, включенных в настоящее изобретение, PRB может быть заменен ресурсным блоком (RB).

[0084] Кроме того, чем меньше номер PRB у PRB, тем ниже позиция в частотной области, указанная PRB.

[0085] Например, если первый CORESET включает в себя PRB4, PRB5 и PRB6, а второй CORESET включает в себя PRB3, PRB4 и PRB5, то CORESET, соответствующий PRB3, определяется как целевой CORESET.

[0086] (4) Целевым CORESET является CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем начала передачи в n наборах кандидатов PDCCH.

[0087] n наборов кандидатов PDCCH имеют разное время начала передачи. Следовательно, при определении целевого CORESET, CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем начала передачи, определяется как целевой CORESET.

[0088] Например, время начала передачи первого набора кандидатов PDCCH - это символ 0 первого слота, а время начала передачи второго набора кандидатов PDCCH - это символ 7 первого слота, тогда CORESET, связанный с набором SS, соответствующим первому набору кандидатов PDCCH, время начала передачи которого равно символу 0, определяется как целевой CORESET.

[0089] (5) Целевым CORESET является CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем начала передачи в n наборах кандидатов PDCCH.

[0090] n наборов кандидатов PDCCH имеют разное время начала передачи. Следовательно, при определении целевого CORESET, CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем начала передачи, определяется как целевой CORESET.

[0091] Например, время начала передачи первого набора кандидатов PDCCH - это символ 0 первого слота, а время начала передачи второго набора кандидатов PDCCH - это символ 7 первого слота, тогда CORESET, связанный с набором SS, соответствующим второму набору кандидатов PDCCH, время начала передачи которого представляет собой символ 7, определяется как целевой CORESET.

[0092] (6) Целевым CORESET является CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем окончания передачи в n наборах кандидатов PDCCH.

[0093] n наборов кандидатов PDCCH имеют разное время окончания передачи. Следовательно, при определении целевого CORESET, CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем окончания передачи, определяется как целевой CORESET.

[0094] Например, время окончания передачи первого набора кандидатов PDCCH -это символ 3 первого слота, а время окончания передачи второго набора кандидатов PDCCH - это символ 10 первого слота, тогда CORESET, связанный с набором SS, соответствующим первому набору кандидатов PDCCH, временем окончания передачи которого является символ 3, определяется как целевой CORESET.

[0095] (7) Целевым CORESET является CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем окончания передачи в n наборах кандидатов PDCCH.

[0096] n наборов кандидатов PDCCH имеют разное время окончания передачи. Следовательно, при определении целевого CORESET, CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем окончания передачи, определяется как целевой CORESET.

[0097] Например, время окончания передачи первого набора кандидатов PDCCH -это символ 3 первого слота, а время окончания передачи второго набора кандидатов PDCCH - это символ 10 первого слота, тогда CORESET, связанный с набором SS, соответствующим второму набору кандидатов PDCCH, временем окончания передачи которого является символ 10, определяется как целевой CORESET.

[0098] В способе, предлагаемом в варианте осуществления настоящего изобретения, целевой CORESET выбирается из m CORESET в соответствии с информацией, соответствующей CORESET, так что проблема, заключающаяся в том, что физический ресурсный блок PDSCH не может быть определен на основе CORESET в случае, когда существует более одного CORESET, решается, и точность определения физического ресурсного блока повышается.

[0099] На основе варианта осуществления, показанного на фиг. 2, сетевое устройство передает DCI на терминал, и терминал осуществляет мониторинг n наборов кандидатов PDCCH для приема DCI. Как показано на фиг. 3, способ дополнительно включает следующий этап.

[0100] На этапе 301 терминал осуществляет мониторинг n наборов кандидатов PDCCH и получает DCI, переданную наборами кандидатов PDCCH.

[0101] В варианте осуществления настоящего изобретения терминал выполняет слепое обнаружение среди n наборов кандидатов PDCCH, так что терминал обнаруживает DCI, передаваемой каждым набором кандидатов PDCCH в n наборах кандидатов PDCCH. Впоследствии терминал определяет позицию физического ресурсного блока PDSCH согласно DCI.

[0102] Фиг. 4 представляет собой блок-схему устройства для определения ресурсов согласно варианту осуществления настоящего изобретения. Как показано на фиг. 4, устройство содержит модуль 401 определения ресурсного блока и модуль 402 определения позиции.

[0103] Модуль 401 определения ресурсного блока сконфигурирован для определения на основе DCI, переданной n наборами кандидатов PDCCH, виртуального ресурсного блока, соответствующего PDSCH, указанного DCI.

[0104] Модуль 402 определения позиции сконфигурирован для определения позиции физического ресурсного блока PDSCH на основе виртуального ресурсного блока и позиции физического ресурсного блока целевого CORESET.

[0105] Целевой CORESET принадлежит одному из m CORESET, и m CORESET включают в себя CORESET, связанные с наборами SS, соответствующими n наборам кандидатов PDCCH, где n является целым числом, большим 1, a m является целым числом, большим 1.

[0106] С помощью устройства, предлагаемого в варианте осуществления настоящего изобретения, терминал выбирает целевой CORESET из CORESET, соответствующих n наборам кандидатов PDCCH, и определяет позицию физического ресурсного блока, соответствующего PDSCH, запланированного DCI в соответствии с позицией физического ресурсного блока, соответствующей целевому CORESET, и DCI, передаваемой наборами кандидатов PDCCH, что решает проблему, заключающуюся в том, что позиция физического ресурсного блока не может быть определено согласно CORESET в случае, если имеется более одного CORESET, и повышает точность определения физического ресурсного блока.

[0107] В некоторых вариантах осуществления целевой CORESET представляет собой что-либо из следующего:

[0108] CORESET с наименьшим идентификатором CORESET из m CORESET;

[0109] CORESET, связанный с набором SS с наименьшим идентификатором набора SS в наборах SS;

[0110] CORESET, соответствующий PRB с наименьшим начальным номером PRB в ресурсах частотной области, занятых CORESET в m CORESET;

[0111] CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем начала передачи в n наборах кандидатов PDCCH;

[0112] CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем начала передачи в n наборах кандидатов PDCCH;

[0113] CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем окончания передачи в n наборах кандидатов PDCCH; или

[0114] CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем окончания передачи в n наборах кандидатов PDCCH.

[0115] В некоторых вариантах осуществления, как показано на фиг. 5, устройство дополнительно содержит модуль 403 мониторинга.

[0116] Модуль 403 мониторинга сконфигурирован для мониторинга n наборов кандидатов PDCCH и получения DCI, передаваемой наборами кандидатов PDCCH.

[0117] В некоторых вариантах осуществления ресурсы частотной области m CORESET различны.

[0118] В некоторых вариантах осуществления наборы SS, соответствующие n наборам кандидатов PDCCH, являются наборами общих SS.

[0119] В некоторых вариантах осуществления формат DCI представляет собой формат DCI 1_0.

[0120] В некоторых вариантах осуществления идентификаторы n наборов кандидатов PDCCH являются одинаковыми.

[0121] В некоторых вариантах осуществления наборы SS, соответствующие n наборам кандидатов PDCCH, имеют отношение связи.

[0122] В некоторых вариантах осуществления отношение отображения между виртуальным ресурсным блоком и физическим ресурсным блоком представляет собой отображение без чередования.

[0123] Следует отметить, что когда устройство, предлагаемое в описанных выше вариантах осуществления, реализует свою функцию, разделение описанных выше функциональных модулей приведено в качестве примера. В практических применениях вышеупомянутые функции могут быть распределены по различным функциональным модулям в соответствии с требованиями, то есть внутренняя структура устройства разделяется на различные функциональные модули для выполнения всех или части функций, описанных выше. Кроме того, варианты осуществления устройства и варианты осуществления способа принадлежат одной и той же концепции. Для подробного описания процесса реализации можно обратиться к вариантам осуществления способа, которые здесь не повторяются.

[0124] Фиг. 6 представляет собой блок-схему устройства для определения ресурсов согласно варианту осуществления настоящего изобретения. Как показано на фиг. 6, устройство содержит передающий модуль 601.

[0125] Передающий модуль 601 сконфигурирован для передачи DCI на терминал на основе n наборов кандидатов PDCCH, в которых DCI указывает виртуальный ресурсный блок, соответствующий PDSCH.

[0126] Терминал сконфигурирован для определения позиции физического ресурсного блока PDSCH на основе виртуального ресурсного блока и позиции физического ресурсного блока целевого CORESET. Целевой CORESET принадлежит одному из m CORESET, и m CORESET включают в себя CORESET, связанные с наборами SS, соответствующими n наборам кандидатов PDCCH, где n является целым числом, большим 1, a m является целым числом, большим 1.

[0127] С помощью устройства, предлагаемого в варианте осуществления настоящего изобретения, терминал выбирает целевой CORESET из CORESET, соответствующих n наборам кандидатов PDCCH, и определяет позицию физического ресурсного блока, соответствующего PDSCH, запланированного DCI в соответствии с позицией физического ресурсного блока, соответствующего целевому CORESET, и DCI, передаваемой набором кандидатов PDCCH, что решает проблему, состоящую в том, что позиция физического ресурсного блока не может быть определена согласно CORESET в случае, если имеется более одного CORESET, и повышает точность определения физического ресурсного блока.

[0128] В некоторых вариантах осуществления целевой CORESET представляет собой что-либо из следующего:

[0129] CORESET с наименьшим идентификатором CORESET в m CORESET;

[0130] CORESET, связанный с набором SS с наименьшим идентификатором набора SS в наборах SS;

[0131] CORESET, соответствующий PRB с наименьшим начальным номером PRB в ресурсах частотной области, занятых CORESET в m CORESET;

[0132] CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем начала передачи в n наборах кандидатов PDCCH;

[0133] CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем начала передачи в n наборах кандидатов PDCCH;

[0134] CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем окончания передачи в n наборах кандидатов PDCCH; или

[0135] CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем окончания передачи в n наборах кандидатов PDCCH.

[0136] В некоторых вариантах осуществления ресурсы частотной области m CORESET различны.

[0137] В некоторых вариантах осуществления наборы SS, соответствующие n наборам кандидатов PDCCH, являются наборами общих SS.

[0138] В некоторых вариантах осуществления формат DCI представляет собой формат DCI 1_0.

[0139] В некоторых вариантах осуществления идентификаторы n наборов кандидатов PDCCH являются одинаковыми.

[0140] В некоторых вариантах осуществления наборы SS, соответствующие n наборам кандидатов PDCCH, имеют отношение связи.

[0141] В некоторых вариантах осуществления отношение отображения между виртуальным ресурсным блоком и физическим ресурсным блоком представляет собой отображение без чередования.

[0142] Следует отметить, что когда устройство, предлагаемое в приведенном выше варианте осуществления, реализует свою функцию, разделение описанных выше функциональных модулей приведено в качестве примера. В практических применениях вышеупомянутые функции могут быть распределены по различным функциональным модулям в соответствии с требованиями, то есть внутренняя структура устройства разделяется на различные функциональные модули для выполнения всех или части функций, описанных выше. Кроме того, варианты осуществления устройства и варианты осуществления способа принадлежат одной и той же концепции. Для подробного описания процесса осуществления можно обратиться к вариантам осуществления способа, которые здесь не повторяются.

[0143] Фиг. 7 представляет собой блок-схему устройства связи согласно варианту осуществления настоящего изобретения. Устройство связи содержит процессор 701, приемник 702, передатчик 703, память 704 и шину 705.

[0144] Процессор 701 содержит одно или несколько ядер обработки, и процессор 701 выполняет различные функциональные приложения и обработку информации посредством выполнения программы или модуля.

[0145] Приемник 702 и передатчик 703 могут быть реализованы как компонент связи, который может представлять собой интегральную схему связи.

[0146] Память 704 соединена с возможностью связи с процессором 701 через шину 705.

[0147] Память 704 может быть сконфигурирована для хранения по меньшей мере одного программного кода, а процессор 701 сконфигурирован для выполнения по меньшей мере одного программного кода для осуществления всех этапов в вышеприведенном варианте осуществления.

[0148] Устройство связи может быть терминалом или сетевым устройством. Память 704 может быть реализована в виде энергозависимых или энергонезависимых запоминающих устройств любого типа или их комбинации. Энергозависимое или энергонезависимое запоминающее устройство включает в себя, помимо прочего, магнитный диск или оптический диск, электрически стираемое программируемое постоянное запоминающее устройство (Electrically Erasable Programmable Read-Only Memory, EEPROM), стираемое программируемое постоянное запоминающее устройство (Erasable Programmable Read-Only Memory EPROM), статическое оперативное запоминающее устройство (Static Random Access Memory, SRAM), постоянное запоминающее устройство (Read-Only Memory/ ROM), магнитное запоминающее устройство, флэш-память и программируемое постоянное запоминающее устройство (Programmable Read-Only Memory, PROM).

[0149] В варианте осуществления также предлагается машиночитаемый носитель данных. Машиночитаемый носитель данных хранит исполняемые программные коды, и исполняемые программные коды загружаются и выполняются процессором для осуществления способа определения ресурсов, выполняемого устройством связи, предлагаемым в описанных выше вариантах осуществления способа.

[0150] В варианте осуществления предлагается интегральная схема, причем интегральная схема включает в себя программируемую логическую схему и/или команды программы, и когда интегральная схема работает на терминале или сетевом устройстве, она конфигурируется для осуществления способа определения ресурсов, предлагаемого в вариантах осуществления способа.

[0151] В варианте осуществления предлагается компьютерный программный продукт, и когда компьютерный программный продукт исполняется процессором терминала или сетевого устройства, он конфигурируется для реализации способа определения ресурсов, предлагаемого в предшествующих вариантах осуществления способа.

[0152] Специалисты в данной области техники могут понять, что все или часть блоков в приведенных выше вариантах осуществления могут быть реализованы аппаратными средствами или соответствующим аппаратным обеспечением по командам программы, при этом программа может храниться на машиночитаемом носителе данных, который может быть постоянным запоминающим устройством, магнитным диском или оптическим диском и т.п.

[0153] Изложенное выше представляет собой лишь некоторые опциональные варианты осуществления настоящего изобретения и не представляет собой ограничение настоящего изобретения. Любая модификация, эквивалентная замена, улучшение и т.п., выполненные в пределах сущности и принципа вариантов осуществления настоящего изобретения, должны быть включены в объем защиты вариантов осуществления настоящего изобретения.

Изобретение относится к области мобильной связи. Технический результат изобретения заключается в определении позиции физического ресурсного блока согласно CORESET, когда имеется несколько CORESET, и в повышении точности определения физического ресурсного блока. Для этого терминал определяет на основе информации управления нисходящей линии связи (DCI), передаваемой n наборами кандидатов физического канала управления нисходящей линии связи (PDCCH), виртуальный ресурсный блок, соответствующий физическому совместно используемому каналу нисходящей линии связи (PDSCH), указанному посредством DCI. Определяет позиции физического ресурсного блока (PRB) PDSCH на основе виртуального ресурсного блока и позиции PRB целевого набора ресурсов управления (CORESET). Причем целевой CORESET является одним из m CORESET, при этом m CORESET содержат CORESET, связанные с наборами пространств поиска SS, соответствующими n наборам кандидатов PDCCH, где n является целым числом, большим 1, и m является целым числом, большим 1. 4 н. и 15 з.п. ф-лы, 7 ил.

1. Способ определения ресурсов, выполняемый терминалом, включающий:

определение (203), на основе информации управления нисходящей линии связи (DCI), передаваемой n наборами кандидатов физического канала управления нисходящей линии связи (PDCCH), виртуального ресурсного блока, соответствующего физическому совместно используемому каналу нисходящей линии связи (PDSCH), указанному посредством DCI; и

определение (204) позиции физического ресурсного блока (PRB) PDSCH на основе виртуального ресурсного блока и позиции PRB целевого набора ресурсов управления (CORESET);

при этом целевой CORESET принадлежит m CORESET, и m CORESET содержат CORESET, связанные с наборами пространств поиска (SS), соответствующими n наборам кандидатов PDCCH, где n является целым числом, большим 1, и m является целым числом, большим 1.

2. Способ по п. 1, в котором целевой CORESET представляет собой по меньшей мере одно из следующего:

CORESET с наименьшим идентификатором CORESET в m CORESET;

CORESET, связанный с набором SS с наименьшим идентификатором набора SS в наборах SS;

CORESET, соответствующий PRB с наименьшим начальным номером PRB в ресурсах частотной области, занятых m CORESET;

CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем начала передачи в n наборах кандидатов PDCCH;

CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем начала передачи в n наборах кандидатов PDCCH;

n наборах кандидатов PDCCH CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем окончания передачи в n наборах кандидатов PDCCH; или

CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем окончания передачи в n наборах кандидатов PDCCH.

3. Способ по п. 1 или 2, дополнительно включающий:

мониторинг (301) n наборов кандидатов PDCCH и получение DCI, передаваемой n наборами кандидатов PDCCH.

4. Способ по любому из пп. 1-3, в котором m CORESET имеют разные ресурсы частотной области.

5. Способ по любому из пп. 1-4, в котором наборы SS, соответствующие n наборам кандидатов PDCCH, являются наборами общих SS.

6. Способ по любому из пп. 1-5, в котором формат DCI представляет собой формат DCI 1_0.

7. Способ по любому из пп. 1-6, в котором идентификаторы n наборов кандидатов PDCCH являются одинаковыми.

8. Способ по любому из пп. 1-7, в котором наборы SS, соответствующие n наборам кандидатов PDCCH, имеют отношение связи.

9. Способ по любому из пп. 1-8, в котором отношение отображения между виртуальным ресурсным блоком и физическим ресурсным блоком представляет собой отображение без чередования.

10. Способ определения ресурсов, выполняемый сетевым устройством, включающий:

передачу (201) информации управления нисходящей линии связи (DCI) на терминал на основе n наборов кандидатов физического канала управления нисходящей линии связи (PDCCH), при этом DCI указывает виртуальный ресурсный блок, соответствующий физическому совместно используемому каналу нисходящей линии связи (PDSCH);

при этом виртуальный ресурсный блок и позиция физического ресурсного блока (PRB) целевого набора ресурсов управления (CORESET) совместно определяют позицию PRB PDSCH; целевой CORESET принадлежит m CORESET, и m CORESET содержат CORESET, связанные с наборами пространств поиска (SS), соответствующими n наборам кандидатов PDCCH, где n является целым числом, большим 1, и m является целым числом, большим 1.

11. Способ по п. 10, в котором целевой CORESET представляет собой одно из следующего:

CORESET с наименьшим идентификатором CORESET в m CORESET;

CORESET, связанный с набором SS с наименьшим идентификатором набора SS в наборах SS;

CORESET, соответствующий PRB с наименьшим начальным номером PRB в ресурсах частотной области, занятых m CORESET;

CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем начала передачи в n наборах кандидатов PDCCH;

CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем начала передачи в n наборах кандидатов PDCCH;

CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым ранним временем окончания передачи в n наборах кандидатов PDCCH; или

CORESET, связанный с набором SS, соответствующим набору кандидатов PDCCH с самым поздним временем окончания передачи в n наборах кандидатов PDCCH.

12. Способ по п. 10 или 11, в котором m CORESET имеют разные ресурсы частотной области.

13. Способ по любому из пп. 10-12, в котором наборы SS, соответствующие n наборам кандидатов PDCCH, являются наборами общих SS.

14. Способ по любому из пп. 10-13, в котором формат DCI представляет собой формат DCI 1_0.

15. Способ по любому из пп. 10-14, в котором идентификаторы n наборов кандидатов PDCCH являются одинаковыми.

16. Способ по любому из пп. 10-15, в котором наборы SS, соответствующие n наборам кандидатов PDCCH, имеют отношение связи.

17. Способ по любому из пп. 10-16, в котором отношение отображения между виртуальным ресурсным блоком и физическим ресурсным блоком представляет собой отображение без чередования.

18. Терминал связи, содержащий:

процессор; и

приемопередатчик, подключенный к процессору;

при этом процессор сконфигурирован для загрузки и выполнения команд для осуществления способа определения ресурсов по любому из пп. 1-9.

19. Сетевое устройство связи, содержащее:

процессор; и

приемопередатчик, подключенный к процессору;

при этом процессор сконфигурирован для загрузки и выполнения команд для осуществления способа определения ресурсов по любому из пп. 10-17.
