Кистевой массажер "ТроПот-2" Российский патент 2025 года по МПК A61H7/00

Изобретение относится к медицинской технике, а именно к устройствам для проведения механического массажа кистей рук и может быть использовано для улучшения капиллярного кровообращения, увеличения интенсивности воздействия (глубины массажа), для восстановления двигательной активности нервно-мышечного аппарата.

Большинство массажеров для рук сочетают как минимум два типа воздействия - компрессионный или лимфодренажный и акупунктурный. Первый стимулирует циркуляцию лимфы, улучшает обмен веществ, активизирует кровообращение, улучшает состояние суставов, а второй воздействует на активные точки на ладони. Отдельные модели также имеют функцию вибрации, которая поможет расслабиться, снять усталость с ладоней.

Охранение здоровья - приоритетная цель многих людей. Но, длительное нахождение за компьютером, статическая монотонная или, наоборот, тяжелая работа руками, приводят к затеканию, появлению «холода» и зажимам в конечностях. Поэтому сегодня стали пользоваться популярностью массажеры для рук.

Одним из наиболее тяжелых последствий поражения нервной системы является нарушение функции рук, играющее важнейшую роль в ограничении жизнедеятельности людей. Восстановление движений в кистьях руки у больных после травм и заболеваний нервной системы до сих пор остается актуальной проблемой, требующей решения на новом теоретическом и технологическом уровнях.

Известна игрушка-тренажер по развитию моторики пальцев рук, защищенная патентом РФ на полезную модель №97267. Игрушка содержит оболочку из листового материала и наполнитель, расположенный в ней. Оболочка выполнена из листового материала типа полиэтилена, разделена на герметичные секции, имеющие размер, меньше размера подушечки пальцев рук. Секции распределены по оболочке в соответствующем порядке и возвышаются с одной или обеих сторон оболочки. В качестве наполнителя применен воздух, которым заполнена каждая секция, при этом каждая секция выполнена с возможностью быть разрушенной путем нажатия на нее пальцами одной руки. Но такая игрушка не воздействует одновременно на все пальцы руки.

Устройство для развития моторики пальцев рук (патентом РФ №2290909) включает пружинный механизм, расположенный в корпусе. Пружинный механизм состоит из набора пластинчатых пружин, выполненных с возможностью их замены и перемещения по пазам, выполненным в корпусе. Пластинчатые пружины имеют выступающие из корпуса части. Свободные концы пластинчатых пружин соединены с элементами управления куклой-марионеткой. Недостатком известного устройства является малая эффективность массажа.

Аналогом является массажер (патент РФ № 2602007), корпус которого выполнен в виде двух колец, натянутых между собой стержнями, при этом на одном кольце закреплена на шарнире ручка. Стержни могут быть выпуклыми и/или вогнутыми, а кольца - разного диаметра и их открытые концы закрыты крышками.

Недостатком такого устройства является слабость конструкции малоэффективность массажа для пальцев рук.

Прототипом является кистевой массажер (патент №2463032), корпус которого выполнен в виде параллелепипеда, и два кольца установлены на противоположных вершинах параллелепипеда, которые могут иметь общую ось вращения, при этом на поверхностях параллелепипеда ближе к ребрам, удаленным от колец, установлены зубья в виде пирамид.

Недостатком данного массажера является малоэффективный массаж всех пальцев руки одновременно.

Техническим результатом данного устройства является возможность эффективного массажа для пальцев руки.

Для достижения указанного технического результата кистевой массажер, содержащий корпус в виде параллелепипеда, изготовлен так, что две противоположные квадратные грани параллелепипеда выполнены открытыми, а остальные грани параллелепипеда выполнены прямоугольными, при этом у одной квадратной грани установлена ручка на шарнире, а прямоугольные грани параллелепипеда выполнены с возможностью насаживания параллелепипедов большего размера и с возможностью проворачивания насаживаемых параллелепипедов большего размера при контактировании.

На ребрах с двумя контактирующими прямоугольными гранями вырезаны пустотелые щели и/или над прямоугольными гранями подняты площадки, что разнообразит применение кистевого массажера.

Выполнение прямоугольных граней параллелепипеда с возможностью насаживания параллелепипедов большего размера и с возможностью проворачивания насаживаемых параллелепипедов большего размера при контактировании, позволяет использовать массажер и детям с малыми ручками и взрослому человеку с его большим кулаком.

Выбор длины наименьшего параллелепипеда больше других на 1,5-2 раза (L>l) дает возможность перемещать кисти руки в процессе массажа и удобно расположить насаживаемые на первый параллелепипед другие дополнительные немного большие по размеру последовательно параллелепипеды.

Ручку можно изготовить в виде Г-образной формы. Изготовление ручки в виде растянутого эллипса позволяет, устанавливая палец руки вовнутрь него, вращать ручку разной скоростью в разные стороны просто и свободно.

На каждом ребре одного из параллелепипедов могут вырезаться пустотелые щели и/или над прямоугольными гранями подняты площадки: в отдельности для 4 пальцев и/или последовательно над 4 гранями подняты площадки на ширину пальцев, что повышает эффект массажа.

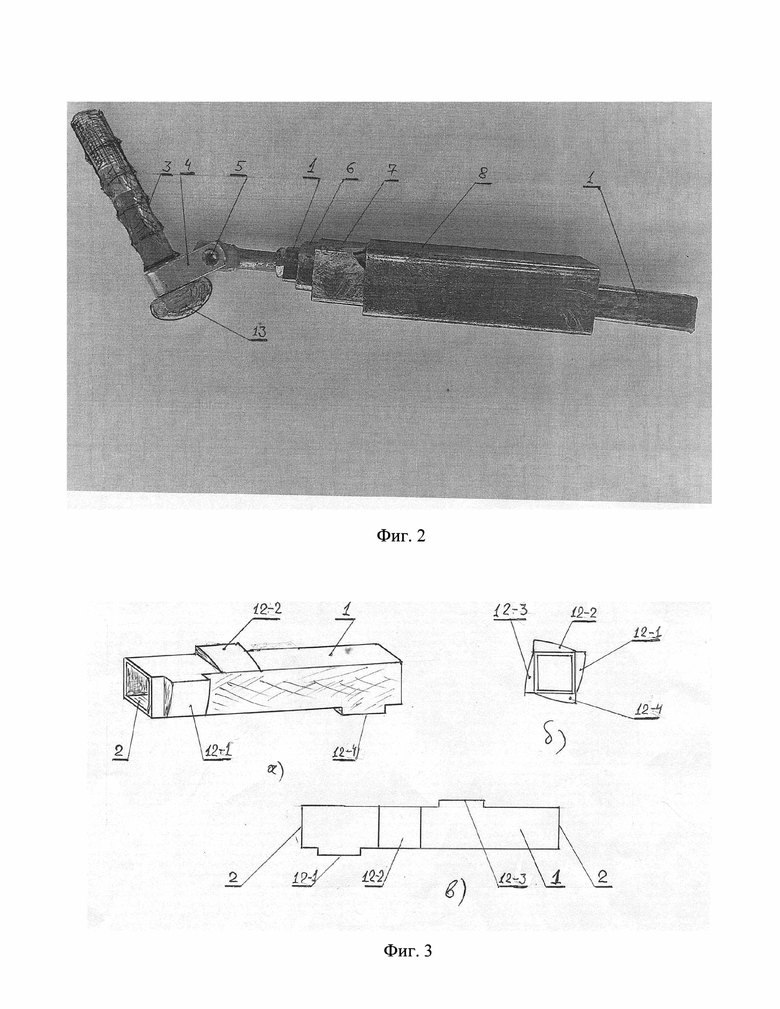

Кистевой массажер показан на следующих фигурах: на фиг. 1 - массажер с отдельными прямоугольными параллелепипедами; на фиг. 2 - массажер с насаженными последовательно параллелепидами друг на друга; на фиг. 3 - одна из разновидностей с насаженными пластинками на параллелепипед: а) - общий вид, б) - вид сбоку, в) - вид сверху.

Кистевой массажер содержит корпус 1 в виде параллелепипеда, две противоположные квадратные грани 2 параллелепипеда открыты (пустотелые) и остальные грани параллелепипеда выполнены прямоугольными, при этом на одной квадратной грани установлена ручка 3 с короткой тягой 4 на шарнире Г-образной формы, либо длинной тягой (не показана) на шарнире 5. На корпус 1 последовательно насаживается дополнительно такой же прямоугольный 6, со щелью 10, либо 7 простой, 8 и 9 параллелепипеды, при этом каждый предыдущий контактирует с возможностью проворачивать последующий параллелепипед. На ребрах с двумя контактирующими прямоугольными гранями могут быть вырезаны пустотелые щели 11, щели 10 и/или над гранями подняты площадки 12-1, 12-2, 12-3 и 12-4. Одна сторона этих площадок может быть заостренной, что способствует мягкому скольжению кистей руки во время вращения параллелепипеда.

Перед применением прибор можно смазать косметическим маслом либо кремом, гели, согревающие масла. Надо отметить, что гладкая поверхность деталей массажера исключает возможность нанесения каких-либо травм пальцев руки.

Грибообразный наконечник 13 рукоятки 3 можно использовать для разогрева ладони вначале процедуры.

Массажер используют в следующей последовательности: берут корпус 1 и ложат внутрь ладони, второй рукой берут за ручку 3 и начинают вращать в одну или в другую сторону. Устройство может устранить напряжение в руках, нормализовать локальную циркуляцию крови, расслаблять мышцы, избавляет от онемения пальцев, боли в суставах, обеспечивая комфорт и улучшая общее самочувствие. В случае неудобства вследствие меньшей величины параллелепипеда, на него насаживают другой дополнительный параллелепипед 7 без щелей или с щелями 10. Предлагаемый массажер предназначен для кистей разного размера параллелепипедов 8 или 9, при этом облегчает боль, вызванную такими состояниями как мышечное напряжение, улучшая гибкость и подвижность мышц и суставов пальцев рук, что облегчает выполнение повседневных задач.

В нашем случае с площадками 12-1, 12-2, 12-3 и 12-4 для каждой кисти руки при большей скорости вращения параллелепипеда в ладони руки здесь можно заметить некую вибрацию, т.е. пальцы переударяясь на площадках сегмента создают механическую вибрацию, что заметно усиливает эффект от массажа и хорошо тонизирует.

В результате регулярного использования проходит скованность, улучшается подвижность пальцев.

Это поможет расслабиться после трудного рабочего дня, улучшить кровообращение, снять боль и усталость.

Это незаменимый помощник офисных работников, которые долгое время находятся в статической позе за компьютером, а также людей, которым в течение дня приходится вручную поднимать тяжести или делать монотонную работу руками. Они часто ощущают онемение кистей рук, напряжение и усталость в конечностях. Это связано с нарушением кровообращения, что может привести к очень серьезным «профессиональным» заболеваниям, улучшает мелкую моторику. Такой массаж особенно пригодится людям, чья профессия подразумевает регулярное напряжение кистей: музыкантам, художникам, писателям, врачам и медсёстрам, парикмахерам и мастерам салонов красоты, поварам, офисным работникам, водителям и многим другим.

С помощью него вы улучшите подвижность суставов кистей рук и нормализуете кровоток. Это очень актуально для офисных клерков, пожилых людей, спортсменов, а также взрослым и детям.

Кистевой массажер помогает избавиться от напряжения, способствует расслаблению мышц и глубокой проработке тканей, нормализует микроциркуляцию и стимулирует кровообращение и, как следствие, помогает справиться с болью и дискомфортом в кистях руки.

Воздействие массажера для рук происходит благодаря механическому воздействию на акупунктурные точки пальцев руки, что благотворно влияет на многие внутренние органы, нормализует тонус всего организма.

В частном порядке для каждого пальца можно выполнить массаж в отдельности, при котором палец засовывается в открытую пустотелую грань параллелепипеда и осуществляют при помощи ручки вращение параллелепипеда то в одну, то в другую сторону.

При изготовлении массажера в качестве материала можно использовать разные металлы, керамику, пластик и природный камень, а также комбинацию этих материалов.

Таким образом, указанный технический результат данного устройства в эффективности массажа для пальцев руки выполняется.

Изобретение относится к медицинской технике, а именно к кистевому массажеру, содержащему корпус в виде параллелепипеда. Две противоположные квадратные грани параллелепипеда выполнены открытыми, а остальные грани параллелепипеда выполнены прямоугольными. У одной квадратной грани установлена ручка на шарнире, а прямоугольные грани параллелепипеда выполнены с возможностью насаживания параллелепипедов большего размера и с возможностью проворачивания насаживаемых параллелепипедов большего размера при контактировании. Техническим результатом данного устройства является возможность эффективного массажа для пальцев руки. 3 з.п. ф-лы, 3 ил.

1. Кистевой массажер, содержащий корпус в виде параллелепипеда, отличающийся тем, что две противоположные квадратные грани параллелепипеда выполнены открытыми, а остальные грани параллелепипеда выполнены прямоугольными, при этом у одной квадратной грани установлена ручка на шарнире, а прямоугольные грани параллелепипеда выполнены с возможностью насаживания параллелепипедов большего размера и с возможностью проворачивания насаживаемых параллелепипедов большего размера при контактировании.

2. Кистевой массажер по п. 1, отличающийся тем, что на ребрах с двумя контактирующими прямоугольными гранями вырезаны пустотелые щели и/или над прямоугольными гранями подняты площадки.

3. Кистевой массажер по п. 1, отличающийся тем, что длина параллелепипеда меньшего размера больше длины насаживаемых параллелепипедов большего размера на 1,5-2 раза.

4. Кистевой массажер по п. 1, отличающийся тем, что ручка выполнена Г-образной формы или в форме растянутого эллипса.
