Патрон стрелкового оружия Российский патент 2025 года по МПК F42B5/02 F42B30/02

Изобретение относится к области боеприпасов стрелкового оружия, в частности, к патронам для стрельбы из оружия с нарезным каналом ствола на малые и средние дальности, а именно, к патронам с неэкспансивными оболочечными пулями и может быть использовано в конструкции специального патрона для стрельбы по квадрокоптерам и другим малоразмерным низколетящим целям.

Известен боеприпас (патент РФ №2705672) М. кл. F42B 30/02, содержащий гильзу с капсюлем, в нижней части которой расположен основной пороховой заряд, и пулю, установленную под обтекателем, включает корпус, заполненный взрывным зарядом по периметру и порохом в центральной части, трубку-замедлитель, наполненную порохом. Корпус расположен над основным пороховым зарядом. В днище корпуса выполнено отверстие для установки трубки-замедлителя. Корпус снабжен крышкой в виде пыжа, отделяющего корпус от пули. Пуля состоит из множества стрел, закрепленных параллельно продольной оси боеприпаса.

К недостаткам известной конструкции боеприпаса можно отнести низкие технологические возможности, заключающиеся в возможности разрушения оболочки пули в момент выстрела, в том числе, в стволе оружия под действием давления пороховых газов на внутреннюю часть оболочки, в которой между стрелами есть свободное пространство, вследствие чего, стрелы будут лететь беспорядочно и с низкой энергией, а также сложность конструкции.

Известен 5,45-мм патрон с обыкновенной пулей, индекс ГРАУ 7Н6, см. https://копанина.рф/publ/1/avtomatnyi_5_45_mm_patron_kalibra_5,45kh39/17-1-0-736, принятый за прототип, состоящий из гильзы с капсюлем, метательного заряда пороха с массой 1,43-1,45 г. и пули массой 3,30-3,45 г., длиной в 25,03-25,55 мм, которая содержит оболочку, свинцовую рубашку и стальной термоупрочненный сердечник. Головная часть пули выполнена оживальной формы, а хвостовая часть пули выполнена конической. Патрон имеет низкую себестоимость изготовления, устойчивый полет пули в воздушной среде и связанную с этим хорошую кучность стрельбы.

К недостаткам прототипа можно отнести малую площадь поражения цели, следовательно, низкую вероятность поражения цели при использовании известного патрона для стрельбы по квадрокоптерам ввиду того, что продольная ось пули совпадает с траекторией ее полета.

Техническим результатом предполагаемого изобретения является устранение недостатков прототипа, а именно создание патрона стрелкового оружия с увеличенной эффективностью поражения цели, связанной с увеличением площади поражения за счет нестабильного полета пули и ее вращения вокруг поперечной оси с приемлемой кучностью стрельбы.

Технический результат достигается использованием общих с прототипом известных признаков, включающих патрон стрелкового оружия, состоящий из гильзы с капсюлем-воспламенителем, метательным зарядом и закрепленной в гильзе пули, выполненной с оживальной головной и цилиндрической частями и новых признаков, заключающихся в том, что общая длина пули увеличена и выполнена равной от 5,5 до 8,5 калибров, при этом масса метательного заряда снижена на 25,0-45,0 процентов.

Новизной предложенного технического решения является выполнение общей длины пули равной от 5,5 до 8,5 калибров, при этом масса метательного заряда снижена на 25,0-45,0 процентов.

Так, признаки выполнения общей длины пули равной от 5,5 до 8,5 калибров - ухудшает условия стабилизации полета пули и обеспечивает неустойчивый полет пули сразу после вылета из канала ствола на начальном участке траектории, но при этом сохраняется приемлемая кучность стрельбы. Указанные признаки позволяют нарушить стабильное вращение пули вокруг продольной оси и обеспечить хаотичное ее движение (кувыркание) вокруг центра тяжести пули с вращением вокруг поперечной оси. При подлете пули к цели высока вероятность попадания в цель боковой поверхностью пули, что увеличивает площадь поражения и повышает вероятность поражения летящей цели такой, как квадрокоптер. По результатам испытаний опытных образцов патронов получено, что в случае выполнения длины пули меньше 5,5 калибров, вращение пули будет более упорядоченным и близким к ее продольной оси, а, следовательно, и малая площадь поражения. При выполнении длины пули более 8,5 калибров вращение пули будет более хаотичным и может привести к улету пули в сторону от цели, при этом полет пули будет с большим разбросом уже на начальном участке траектории, что сводит на нет вероятность попадания по цели.

Признаки выполнения пули со сниженной массой метательного заряда на 25,0-45,0 процентов позволяют снизить скорость вращения пули вокруг продольной ее оси и обеспечить вращение пули относительно центра тяжести.

При снижении массы метательного заряда менее чем на 25 процентов скорость вращения пули вокруг своей продольной оси снизится незначительно и будет препятствовать вращению пули вокруг ее центра тяжести. При снижении массы метательного заряда более 45 процентов, пуля не будет обладать достаточной энергией для поражения цели, кроме того, не будет работать автоматика оружия и значительно ухудшится кучность стрельбы.

Согласно проведенных патентно-информационных исследований, сочетания известных и новых признаков предполагаемого изобретения в источниках патентной и научно - технической информации не обнаружено, что позволяет отнести признаки к обладающим новизной.

Поскольку предложенное сочетание признаков не известно из существующего уровня техники и не вытекает из него явным образом, позволяет получить более высокий технический результат, то предлагаемые существенные признаки и их сочетание можно считать имеющими изобретательский уровень.

Описание осуществления предполагаемого изобретения и проведенные экспериментальные работы позволяют отнести его к промышленно выполнимым.

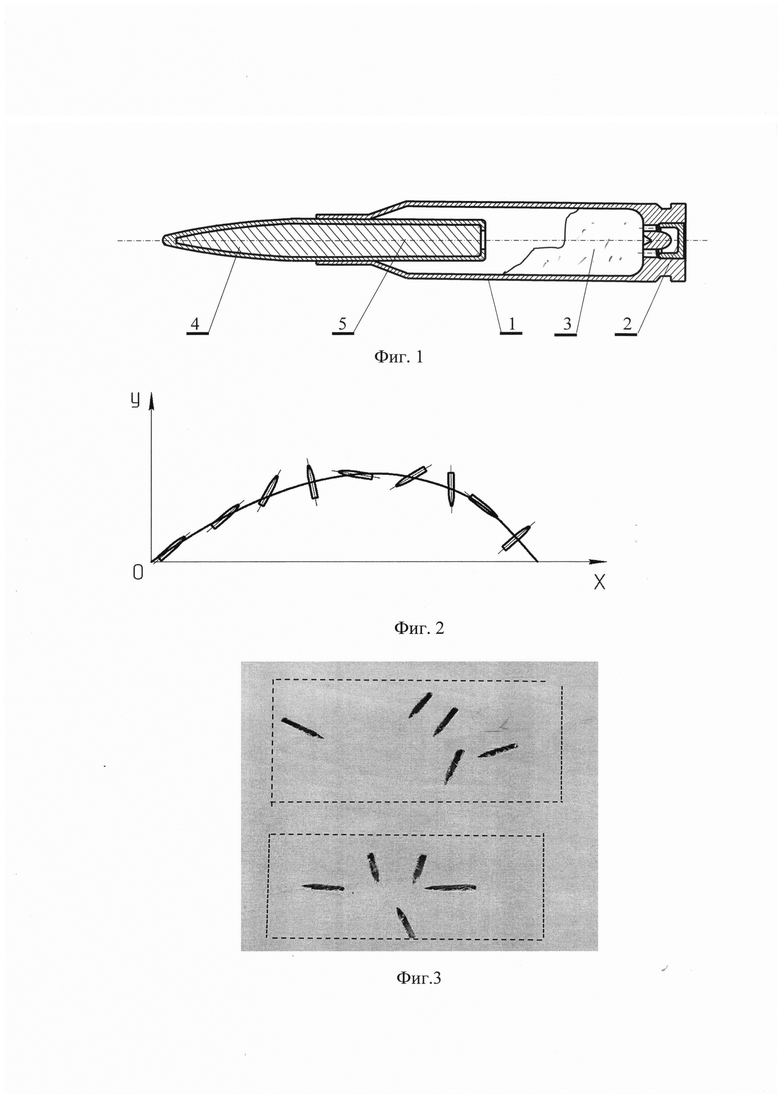

На фиг. 1 схематично показан патрон с пулей увеличенной длины..

На фиг. 2 схематично показана траектория полета пули.

На фиг. 3 изображена мишень с попаданиями при стрельбе патронами опытной партии двумя короткими очередями.

Предлагаемый в качестве изобретения патрон стрелкового оружия состоит из гильзы 1 с капсюлем воспламенителем 2, метательным зарядом 3 и пулей, выполненной в виде передней оживальной части 4 и цилиндрической части 5. Длина пули 5 выполнена увеличенной от 5,5 до 8,5 калибров. Масса метательного заряда 3 снижена от 25,0 до 45,0 процентов.

Действие патрона происходит следующим образом: после вылета из канала ствола оружия, пуля, за счет прохода по винтовым нарезам канала ствола первоначально вращается вокруг своей продольной оси. Но на дальности 5-15 метров за счет большой длины пули и смещенного центра тяжести к хвостовой части пули, последняя начинает разворачиваться и дальнейший ее полет сопровождается вращением не вокруг продольной оси, как у обычных пуль, а преимущественно вокруг смещенного к тыльной стороне пули центра тяжести. Таким образом увеличивается вероятность поражения цели так как в 75-90% пуля прилетает по цели боком, а площадь поражения больше в 6-7 раз в сравнении с прототипом при том же расходе патронов. При стрельбе короткими очередями площадь поражения увеличивается в несколько раз, повышая вероятность поражения цели.

В качестве наглядного примера на фиг. 3 изображена мишень с попаданиями при стрельбе патронами опытной партии двумя короткими очередями (верхняя группа попаданий и нижняя выделены пунктирными линиями). Эффективность поражения цели возрастает не только за счет попадание в цель боковой поверхностью пули, но и за счет разброса пуль после вылета из канала ствола.

В настоящее время на предприятии проведены экспериментальные работы. Изготовлена опытная партия патронов предлагаемой конструкции и проведены испытания. Стрельба производилась из автомата АК-74М на дальностях в 20, 40, 60, 80 и 100 метров по бумажной мишени, закрепленной на расстоянии 5-8 см. от березового листа фанеры на котором мишень обычно закрепляют вплотную на этом листе. Результаты стрельб показаны на фиг. 3.

Преимуществом предлагаемого патрона является то, что для бойца нет необходимости в дополнительном оружии в условиях боя, т.к. патрон выполнен в калибре 5,45 мм, который наиболее распространен в войсках. Необходимо иметь лишь дополнительный боекомплект из патронов предлагаемой конструкции.

По результатам комплексных испытаний в реальных условиях будет принято решение об использовании предлагаемого технического решения в производстве.

Изобретение относится к области боеприпасов стрелкового оружия, в частности к патронам для стрельбы из оружия с нарезным каналом ствола на малые и средние дальности, а именно к патронам с неэкспансивными оболочечными пулями, и может быть использовано для стрельбы по квадрокоптерам и другим малоразмерным низколетящим целям. Патрон стрелкового оружия состоит из гильзы с капсюлем-воспламенителем, метательным зарядом и закрепленной в гильзе пули, выполненной с оживальной головной и цилиндрической ведущей частями. Общая длина пули выполнена равной от 5,5 до 8,5 калибров. Патрон стрелкового оружия выполнен в калибре 5,45 мм. Центр тяжести пули смещен к ее хвостовой части. Масса метательного заряда снижена на 25,0-45,0 % от величины 1,43-1,45 г. Техническим результатом является создание патрона стрелкового оружия с увеличенной эффективностью поражения цели, связанной с увеличением площади поражения за счет нестабильного полета пули и ее вращения вокруг центра тяжести пули с приемлемой кучностью. Преимуществом предлагаемого патрона является то, что для бойца нет необходимости в дополнительном оружии в условиях боя, т.к. патрон выполнен в калибре 5,45 мм, который наиболее распространен в войсках. 3 ил.

Патрон стрелкового оружия, состоящий из гильзы с капсюлем-воспламенителем, метательным зарядом и закрепленной в гильзе пули, выполненной с оживальной головной и цилиндрической ведущей частями, отличающийся тем, что общая длина пули увеличена и выполнена равной от 5,5 до 8,5 калибров, патрон стрелкового оружия выполнен в калибре 5,45 мм, центр тяжести пули смещен к ее хвостовой части, при этом масса метательного заряда снижена на 25,0-45,0 % от величины 1,43-1,45 г.
