Способ и устройство для определения конфигурации прерывистого приема по линии прямой связи Российский патент 2025 года по МПК H04W76/14 H04W76/23 H04W76/28 H04W4/40 H04W52/02 H04W72/25 H04W92/18

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области коммуникационных технологий, в частности к способу и устройству для определения конфигурации приема по прямой линии связи (sidelink, SL).

УРОВЕНЬ ТЕХНИКИ

[0002] В соответствующих областях техники, пользовательское оборудование (user equipment, UE) может взаимодействовать с другим UE посредством прямой линии связи (sidelink, SL). Прямая линия связи может включать физический канал управления прямой линии связи (physical sidelink control channel, PSCCH) и физический канал совместного доступа прямой линии связи (physical sidelink share channel, PSSCH). Информация управления прямой линии связи (sidelink control information, SCI) в PSCCH может указывать необходимую информацию для приема PSSCH, такую как ресурсы канала PSSCH, параметры передачи и так далее. Канал PSSCH используется для передачи данных n линии связи.

[0003] Для снижения энергопотребления пользовательского оборудования во время передачи данных посредством прямой линии связи, вводится режим прерывистого приема прямой линии связи (discontinuous reception, DRX). Принимающее пользовательское оборудование контролирует канал PSSCCH только во время периода активации для снижения энергопотребления. Передающее пользовательское оборудование передает данные по прямой линии связи только в течение периода времени активации принимающего пользовательского оборудования для того, чтобы избежать потери данных.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Варианты осуществления настоящего изобретения обеспечивают способ и устройство для определения конфигурации прерывистого приема прямой линии связи, которые могут применяться в Интернете транспортных средств, таких как связь "транспортное средство - все" (V2X), технология долговременного развития - транспортное средство (LTE-V), связь "транспортное средство - транспортное средство" (V2V) и так далее, или могут применяться в интеллектуальном вождении, интеллектуальных сетевых транспортных средствах и других областях. При определении конфигурации прерывистого приема связь по прямой линии между экземплярами оборудования может быть гарантирована, а энергопотребление устройства пользовательского оборудования во время связи по прямой линии может быть сохранена, и можно избежать нерационального использования ресурсов.

[0005] В первом аспекте, в соответствии с вариантами осуществления настоящего изобретения, предлагается способ определения конфигурации прерывистого приема прямой линии связи, который выполняется пользовательским оборудованием. Способ включает:

[0006] определение режима конфигурации SL DRX в ответ на полученное сообщение обслуживающей соты.

[0007] В этом техническом решении при определении режима конфигурации SL DRX в соответствии с сообщением обслуживающей соты может быть гарантирована прямая связь между пользовательским оборудованием и другим пользовательским оборудованием, а также может быть снижено энергопотребление устройства пользовательского оборудования во время прямой связи и предотвращено нерациональное использование ресурсов.

[0008] в одном из вариантов осуществления способ дополнительно включает:

[0009] определение применения первого режима конфигурации SL DRX в ответ на присутствие индикатора SL DRX в сообщении обслуживающей соты; или

[0010] определение применения второго режима конфигурации SL DRX в ответ на отсутствие индикатора SL DRX в сообщении обслуживающей соты.

[0011] в возможном варианте осуществления, индикатор SL DRX, отсутствующий в сообщении обслуживающей соты, включает в себя то, что:

[0012] обслуживающая сота не предоставляет системную информацию, несущую конфигурацию SL DRX; или

[0013] конфигурация SL DRX отсутствует в системной информации, несущей конфигурацию прямой линии и передаваемой обслуживающей сотой.

[0014] в возможных вариантах осуществления индикатор SL DRX включает любое из следующего:

[0015] индикатор конфигурации SL DRX для широковещательной и многоадресной передачи;

[0016] индикатор конфигурации для SL DRX; или

[0017] вспомогательный индикатор механизма прерывистого приема прямой линии связи (Sidelink DRX).

[0018] В одном из вариантов осуществления способ дополнительно включает в себя: сообщение о полученной вспомогательной информации, переданное одноранговым пользовательским оборудованием в ответ на то, что пользовательское оборудование находится в состоянии соединения (connected) и применен первый режим конфигурации SL DRX.

[0019] В одном из вариантов осуществления способ дополнительно включает: сообщение о принятой конфиурации SLDRX, переданное одноранговым пользовательским оборудованием в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен первый режим конфигурации SL DRX, и принятие полученной SL DRX, переданное одноранговым пользовательским оборудованием.

[0020] В одном из вариантов осуществления способ дополнительно включает в себя: отказ от информирования о полученной вспомогательной информации и/или конфигурации SL DRX, переданной одноранговым пользовательским оборудованием в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX.

[0021] В одном из вариантов осуществления способ дополнительно включает: отказ от передачи конфигурации SL DRX на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0022] В одном из вариантов осуществления метод дополнительно включает: определение конфигурации SL DRX и передачу определенной конфигурации SL DRX на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным, и ресурс передачи пользовательского оборудования принимает режим самостоятельного выбора.

[0023] В одном из вариантов осуществления способ дополнительно включает: отказ от передачи конфигурации SL DRX на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным, и ресурс передачи пользовательского оборудования применяет режим динамического планирования.

[0024] В одном из вариантов осуществления способ дополнительно включает: определение конфигурации SL DRX и отправку конфигурации SL DRX на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии бездействия или неактивном состоянии, и применение второго режима конфигурации SL DRX, причем режим передачи по прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0025] В одном из вариантов осуществления способ дополнительно включает: отказ от передачи конфигурации прерывистого приема прямой линии связи(8b DRX) на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии бездействия или неактивном, и применение второго режима конфигурации SL DRX, а режим передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0026] В одном из вариантов осуществления способ дополнительно включает: освобождение сконфигурированного одноадресного SL DRX в ответ на то, что пользовательское оборудование находится в состоянии бездействия или неактивном, и переход из обслуживающей соты, принимающей первый режим конфигурации SL DRX, в обслуживающую соту, принимающую второй режим конфигурации SL DRX, и имеющую конфигурацию с одноадресным прерывистым приемом прямой линии связи (SL DRX).

[0027] В одном из вариантов осуществления способ дополнительно включает: освобождение сконфигурированного одноадресного SL DRX в ответ на переход пользовательского оборудования из автономного состояния в обслуживающую соту, применяющую второй режим конфигурации SL DRX и сконфигурированную с одноадресным прерывистым приемом прямой линии связи (SL DRX).

[0028] В одном из вариантов осуществления способ дополнительно включает: отклонение принятой конфигурации SL DRX и передачу индикатора отклонения на одноранговое пользовательское оборудование в ответ на применение второго режима конфигурации SL DRX, при этом режим передачи по прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0029] В одном из вариантов осуществления способ дополнительно включает: определение принятия или отклонения принятой конфигурации SL DRX и передачу индикатора принятия или индикатора отклонения на одноранговое пользовательское оборудование в ответ на применение второго режима конфигурации SL DRX, причем режим передачи по прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0030] В одном из вариантов осуществления способ дополнительно включает: применение предварительно настроенной конфигурации SL DRX в ответ на применение второго режима конфигурации SL DRX, и режим передачи прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием, являющийся широковещательным или многоадресным.

[0031] В одном из вариантов осуществления способ дополнительно включает: отказ от использования SL DRX, в ответ на применение второго режима конфигурации SL DRX и режима передачи прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием, являющегося широковещательным или многоадресным.

[0032] В возможном варианте осуществления способ дополнительно включает: неиспользование SL DRX включает функцию DRX, которая не запускается во время приема передачи по прямой линии связи.

[0033] Во втором аспекте, в соответствии с вариантами осуществления настоящего изобретения, предоставляется способ определения конфигурации прерывистого приема прямой линии, который выполняется обслуживающим сотовым устройством. Способ включает в себя:

[0034] передачу сообщения обслуживающей соты на пользовательское оборудование, наличие индикатора SL DRX в сообщении обслуживающей соты или отсутствие индикатора SL DRX в сообщении обслуживающей соты;

[0035] в котором индикатор SL DRX, отсутствующий в сообщении обслуживающей соты, включает это:

[0036] обслуживающая сота не предоставляет системную информацию, несущую конфигурацию SL DRX;

[0037] Конфигурация SL DRX отсутствует в системной информации, несущей конфигурацию прямой линии и передаваемой обслуживающей сотой.

[0038] В третьем аспекте предоставляется устройство связи в соответствии с вариантами осуществления настоящего изобретения. Устройство связи обладает частью или всеми функциями интеллектуального ретранслятора для осуществления способа, описанного в первом аспекте. Например, функции устройства связи могут обладать функциями части или всех вариантов осуществления настоящего изобретения или могут обладать функциями любого из вариантов, раскрытого настоящем описании независимо. Функции могут быть реализованы аппаратными средствами или путем выполнения соответствующего программного обеспечения аппаратными средствами. Программное или аппаратное обеспечение включает в себя один или несколько блоков, или модулей, соответствующих вышеуказанным функциям.

[0039] В одном из вариантов осуществления структура устройства связи может включать модуль приемопередатчика и модуль обработки, и модуль обработки сконфигурирован для поддержки устройства связи для выполнения соответствующих функций в вышеописанном способе. Модуль приемопередатчика сконфигурирован для поддержки связи между устройством связи и другими устройствами. Устройство связи может также включать модуль хранения, который сконфигурирован для соединения с модулем приемопередатчика и модулем обработки, и хранит необходимые компьютерные программы и данные устройства связи.

[0040] В качестве примера, модуль обработки может быть процессором, модуль приемопередатчика может быть приемопередатчиком или интерфейсом связи, а модуль хранения может быть памятью.

[0041] В четвертом аспекте предоставляется другое устройство связи в соответствии с вариантами осуществления настоящего изобретения. Устройство связи обладает частью или всеми функциями сетевого устройства для осуществления примера способа, описанного во втором аспекте. Например, функции устройства связи могут обладать функциями части или всех вариантов осуществления настоящего изобретения или могут обладать функциями любого варианта осуществления, раскрытого настоящем описании независимо. Функции могут быть реализованы аппаратными средствами или путем выполнения соответствующего программного обеспечения аппаратными средствами. Программное или аппаратное обеспечение включает в себя один или несколько сегментов, или модулей, соответствующих вышеуказанным функциям.

[0042] В одном из вариантов осуществления структура устройства связи может включать модуль приемопередатчика и модуль обработки, и модуль обработки сконфигурирован для поддержки устройства связи для выполнения соответствующих функций в вышеописанном способе. Модуль приемопередатчика сконфигурирован для поддержки связи между устройством связи и другими устройствами. Устройство связи может также включать модуль хранения, который сконфигурирован для соединения с модулем приемопередатчика и модулем обработки, и хранит необходимые компьютерные программы и данные устройства связи.

[0043] В качестве примера, модуль обработки может быть процессором, модуль приемопередатчика может быть приемопередатчиком или интерфейсом связи, а модуль хранения может быть памятью.

[0044] В пятом аспекте, в соответствии с вариантами осуществления настоящего изобретения, предоставляется устройство связи, включающее процессор. Когда процессор вызывает компьютерную программу из памяти, выполняется способ в соответствии с первым аспектом.

[0045] В шестом аспекте, в соответствии с вариантами осуществления настоящего изобретения, предоставляется устройство связи, включающее процессор. Когда процессор вызывает компьютерную программу из памяти, выполняется способ согласно второму аспекту.

[0046] В седьмом аспекте, в соответствии с вариантами осуществления, предоставляется устройство связи, включающее процессор и память, хранящую компьютерную программу. Процессор сконфигурирован для выполнения компьютерной программы, хранящейся в памяти, с обеспечением выполнения устройством связи способа в соответствии с первым аспектом.

[0047] В восьмом аспекте, в соответствии с вариантами осуществления настоящего изобретения, предоставляется устройство связи, включающее процессор и память, хранящую компьютерную программу. Процессор сконфигурирован для выполнения компьютерной программы, хранящейся в памяти, заставляя устройство связи выполнять способ в соответствии со вторым аспектом.

[0048] В девятом аспекте, в соответствии с вариантами осуществления настоящего изобретения, предоставляется устройство связи. Устройство связи включает в себя процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых инструкций и передачи кодовых инструкций процессору; и процессор сконфигурирован для выполнения кодовых инструкций таким образом, чтобы устройство выполняло способ в соответствии с первым аспектом.

[0049] В десятом аспекте, согласно вариантам осуществления настоящего изобретения, предоставляется устройство связи. Устройство связи включает в себя процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых инструкций и передачи кодовых инструкций процессору; и процессор сконфигурирован для выполнения кодовых инструкций таким образом, чтобы устройство выполняло способ согласно вышеуказанному второму аспекту.

[0050] В одиннадцатом аспекте предоставляется система связи в соответствии с вариантами осуществления настоящего изобретения. Система включает в себя устройство связи в соответствии с третьим аспектом и устройство связи в соответствии с четвертым аспектом, или система включает в себя устройство связи в соответствии с пятым аспектом и устройство связи в соответствии с шестым аспектом, или система включает в себя устройство связи в соответствии с седьмым аспектом и устройство связи в соответствии с восьмым аспектом, или система включает в себя устройство связи в соответствии с девятым аспектом и устройство связи в соответствии с десятым аспектом.

[0051] В двенадцатом аспекте, в соответствии с вариантами осуществления, предоставляется считываемый компьютером носитель информации. Компьютерно-читаемый носитель сконфигурирован для хранения инструкций, используемых для терминального устройства. Когда инструкции выполняются, способ, описанный в первом аспекте, реализуется терминальным устройством.

[0052] В тринадцатом аспекте, в соответствии с вариантами осуществления, предоставляется считываемый компьютером носитель информации. Компьютерно-читаемый носитель сконфигурирован для хранения инструкций, используемых для сетевого устройства. Когда инструкции выполняются, способ, описанный во втором аспекте, реализуется сетевым устройством.

[0053] В четырнадцатом аспекте настоящего изобретения далее предоставляется компьютерный программный продукт, включающий компьютерную программу. Компьютерная программа запускается на компьютере, заставляя компьютер выполнять способ согласно первому аспекту.

[0054] В пятнадцатом аспекте настоящего изобретения далее предоставляется компьютерный программный продукт, включающий компьютерную программу. Компьютерная программа запускается на компьютере, заставляя компьютер выполнять способ согласно второму аспекту.

[0055] В шестнадцатом аспекте настоящего изобретения предоставляется компьютерная программа. Компьютерная программа запускается на компьютере, заставляя компьютер выполнять способ согласно первому аспекту.

[0056] В семнадцатом аспекте настоящего изобретения предоставляется компьютерная программа. Компьютерная программа запускается на компьютере, заставляя компьютер выполнять способ согласно второму аспекту.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0057] Для того чтобы более детально описать варианты осуществления или технические решения в соответствующей области техники, ниже будут кратко представлены чертежи, описанные в вариантах осуществления изобретения или требуемые в соответствующей области техники.

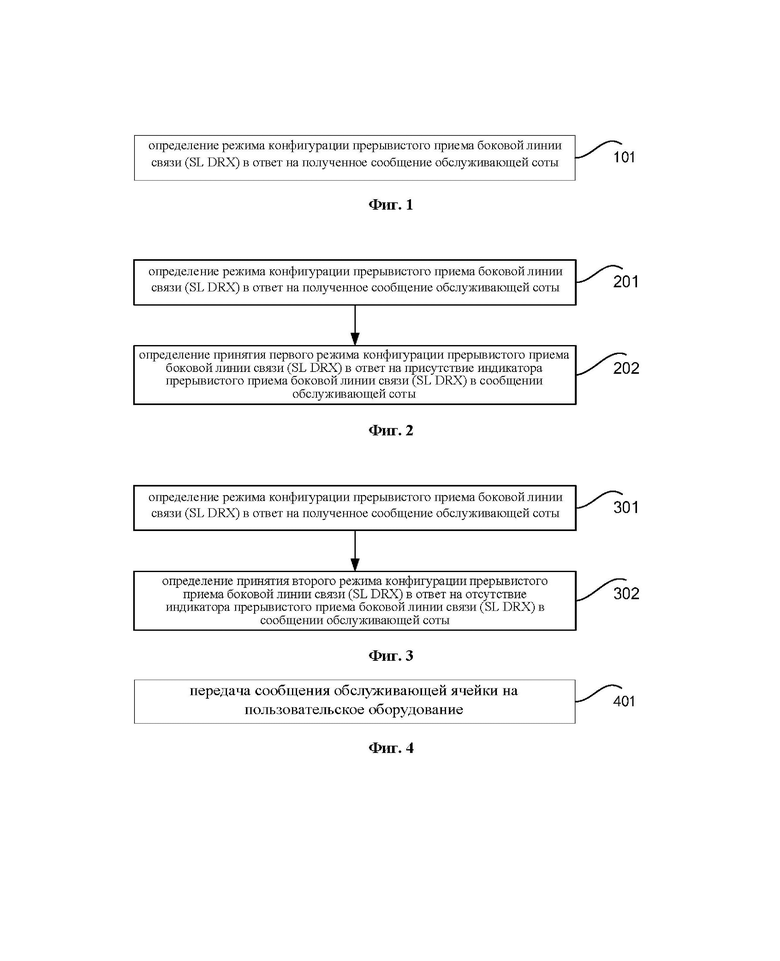

[0058] На фиг. 1 показана блок-схема иллюстрирующая способ конфигурации прерывистого приема прямой линии связи согласно варианту осуществления настоящего изобретения.

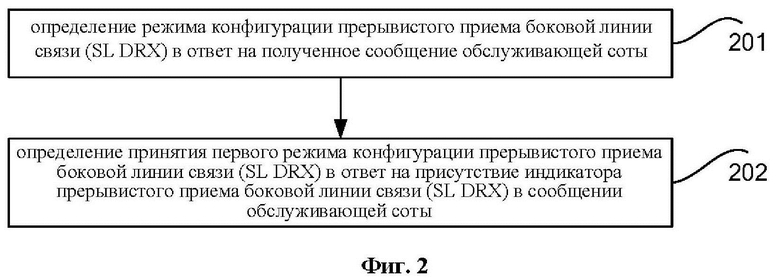

[0059] На фиг. 2 показана блок-схема, иллюстрирующая другой метод конфигурации прерывистого приема прямой линии связи согласно варианту осуществления настоящего изобретения.

[0060] На фиг. 3 показана блок-схема, иллюстрирующая еще один метод конфигурации прерывистого приема прямой линии связи согласно варианту осуществления настоящего изобретения.

[0061] На фиг. 4 показана блок-схема, иллюстрирующая еще один метод конфигурации прерывистого приема прямой линии связи согласно варианту осуществления настоящего изобретения.

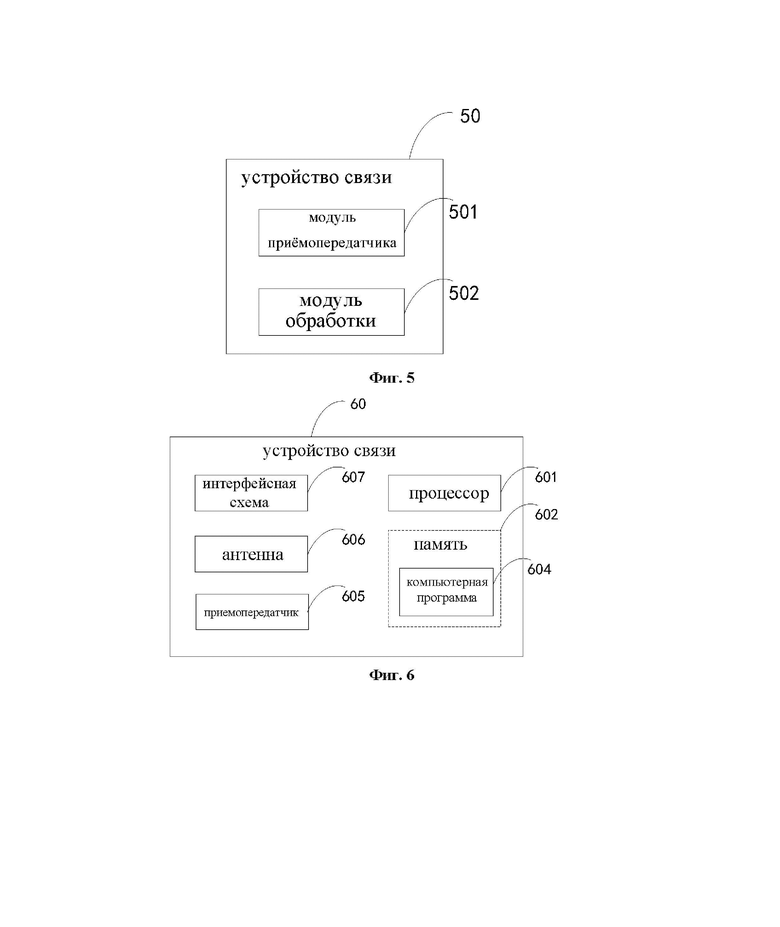

[0062] На фиг. 5 показана структурная схема иллюстрирующая взаимодействие между устройствами согласно варианту осуществления настоящего изобретения.

[0063] На фиг. 6 показана структурная схема, иллюстрирующая еще одно взаимодействие между устройствами согласно варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0064] Варианты осуществления настоящего изобретения подробно описаны ниже, соответствующие примеры проиллюстрированы на сопроводительных чертежах, при этом одинаковые или аналогичные ссылочные номера обозначают одинаковые или аналогичные элементы, или элементы, имеющие одинаковые или аналогичные функции. Варианты осуществления изобретения, описанные ниже со ссылкой на чертежи, являются иллюстративными и предназначены для объяснения сущности настоящего изобретения, и не должны рассматриваться как ограничение настоящего изобретения. В описании настоящего изобретения, если прямо не указано иное, символ "/" представляет собой своего рода отношение "или", например, А/В следует понимать как «А или В». Символ "и/или" описывает ассоциативную связь ассоциативных объектов, указывающую на то, что могут существовать три отношения, например, конструкция «А и/или В» может указывать на: наличие только объекта А, наличие объектов А и В, наличие только объекта В.

[0065] Термины, используемые для описания вариантов осуществления настоящего изобретения, предназначены только для описания конкретных вариантов осуществления и не должны трактоваться как ограничивающие настоящее изобретение. В вариантах осуществления настоящего изобретения и прилагаемой формуле изобретения использование термина в единственном числе может также обозначать множественное число, если прямо не указано иное.

[0066] Следует понимать, что такие термины как «первый», «второй» и «третий», могут использоваться в вариантах осуществления настоящего изобретения для описания различной информации, которая не должна ограничиваться этими терминами. Упомянутые термины используются только для того, чтобы отличать информацию одного типа друг от друга. Например, первая информация может также упоминаться как вторая информация, и аналогично, вторая информация может так же упоминаться как первая информация, не выходя за рамки вариантов осуществления настоящего изобретения. Термин "если", помимо основного значения, следует понимать, как "когда", "непосредственно после" или "в ответ на определение" в зависимости от контекста.

[0067] Варианты осуществления настоящего изобретения подробно описаны ниже, соответствующие примеры проиллюстрированы на сопроводительных чертежах. Одинаковые или аналогичные ссылочные номера обозначают одинаковые или аналогичные элементы во всех описаниях. Варианты осуществления, описанные ниже со ссылкой на сопроводительные чертежи, являются иллюстративными, предназначены для облегчения понимания и не должны быть истолкованы как ограничивающие настоящее изобретение.

[0068] Для поддержки прямой линии связи между пользовательским оборудованием вводят режим связи по прямой линии, а интерфейсом между пользовательским оборудованием является интерфейс РС-5 (sidelink communication). В соответствии с соответствующими отношениями между передающим пользовательским оборудованием и принимающим пользовательским оборудованием, прямая линии связи поддерживает три режима передачи, такие как одноадресная, многоадресная и широковещательная.

[0069] Когда пользовательское оборудование находится в состоянии соединения в режиме прямой связи (sidelink communication), необходимо отправить сообщение SidelinkUEmformation (информация об осуществлении терминалом связи по прямой линии связи) устройству обслуживания соты (такому как базовая станция), которое включает в себя информацию о запросе ресурса передачи по прямой линии связи. Эта информация представляет собой список, каждый элемент которого определяет характеристику передачи по прямой линии связи целевого пользовательского оборудования, соответствующий режим передачи (включая одноадресный, многоадресный и широковещательный), уровень качества обслуживания (quality of service, QoS) и целевую частоту передачи.

[0070] Существует два режима распределения ресурсов для осуществления связи по прямой линии связи, первый режим динамического планирования, а другой режим самостоятельного выбора пользовательского оборудования в пуле ресурсов, передаваемом сетью. Динамическое планирование означает, что сеть динамически распределяет ресурс передачи по прямой связи пользовательскому оборудованию в соответствии с кешированными данными, о которых сообщило пользовательское оборудование, а самостоятельный выбор означает, что пользовательское оборудование случайным образом выбирает ресурс передачи самостоятельно из пула ресурсов, передаваемого сетью или заранее сконфигурированного пула ресурсов. Пул ресурсов в режиме динамического планирования и пул ресурсов в режиме самостоятельного выбора разделены, и при динамическом планировании равномерно распределяются базовой станцией. Таким образом, можно использовать соответствующий алгоритм для предотвращения конфликтов между различным пользовательским оборудованием.

[0071] Базовая станция передает конфигурацию для прямой связи путем широковещательной передачи сообщения SIB12. Пользовательское оборудование определяет, поддерживает ли базовая станция связь с пользовательским оборудованием, в зависимости от того, поддерживает ли базовая станция SIB12.

[0072] В интерфейсе Uu для снижения энергопотребления пользовательского оборудования, сетевое устройство может сконфигурировать DRX для пользовательского оборудования. Для этой цели в версии R17 введен режим SL DRX. Принимающее пользовательское оборудование контролирует канал PSCCH только в течение времени активации, чтобы достичь цели снижения энергопотребления. Передающее пользовательское оборудование передает данные прямой связи только в течение времени активации принимающего пользовательского оборудования чтобы избежать потери данных. Время активации включает в себя периоды работы таймера пробуждения, таймера бездействия и таймера повторной передачи.

[0073] Для широковещательной и многоадресной передачи цикл SL DRX, таймер пробуждения и таймер бездействия определяются в соответствии с уровнем качества обслуживания, и соответствующая взаимосвязь может быть получена путем предварительной конфигурации или широковещательной рассылкой базовой станции.

[0074] Одноадресный режим SL DRX передается передающим пользовательским оборудованием на принимающее пользовательское оборудование, и принимающее пользовательское оборудование может передавать вспомогательную информацию передающему пользовательскому оборудованию, и эта вспомогательная информация включает предложенную конфигурацию SL DRX.

[0075] Когда передающее пользовательское оборудование находится в оффлайн состоянии, конфигурация SL DRX определяется передающим пользовательским оборудованием. Когда передающее пользовательское оборудование находится в состоянии соединения, конфигурация SL DRX определяется базовой станцией передающего пользовательского оборудования. Конфигурация SL DRX передается на передающее пользовательское оборудование с помощью сообщения управления радио ресурсами (radio resource control, RRC), а затем передающее пользовательское оборудование передает конфигурацию SL DRX на принимающее пользовательское оборудование.

[0076] В случае, когда принимающее пользовательское оборудование находится в состоянии соединения, принимающее пользовательское оборудование сообщает полученную конфигурацию SL DRX на базовую станцию. Базовая станция может конфигурировать интерфейс Uu (интерфейс связи сотовой сети) DRX таким образом, чтобы SL DRX и Uu DRX перекрывались как можно больше для достижения цели снижения энергопотребления.

[0077] В случае, когда передающее пользовательское оборудование находится в состоянии соединения, передающее пользовательское оборудование может сообщить полученную вспомогательную информацию на базовую станцию. Базовая станция определяет конфигурацию SL DRX в соответствии с вспомогательной информацией.

[0078] Однако базовая станция может поддерживать режим передачи по прямой линии связи, но не поддерживать режим SL DRX. Обеспечение возможности связи по прямой линии (Sidelink) между экземплярами пользовательского оборудования, является актуальной проблемой, требующей решения.

[0079] Исходя из вышеуказанной проблемы, в соответствии с настоящим изобретением предложены способ и устройство для определения конфигурации прерывистого приема прямой линии связи, которое может быть применено в технологиях «Интернет транспортных средств», таких как система связи между транспортным средством и его окружением «транспортное средство - все» (vehicle to everything, V2X), технология долговременного развития для транспортных средств (long term evolution-vehicle, LTE-V), технология связи «транспортное средство-транспортное средство» (vehicle-to-vehicle, V2V) и так далее или может применяться для интеллектуального вождения, интеллектуальных сетевых транспортных средств и других областей, и может использоваться в случае, когда пользовательское оборудование находится в зоне действия обслуживающей соты, которая поддерживает режим приема по прямой линии связи, но не поддерживает режим SL DRX. С обеспечением возможности определения прерывистой конфигурации по прямой линии связи может быть гарантирована связь между пользовательским оборудованием, может быть снижено энергопотребление пользовательского оборудования во время использования прямой линии связи и может быть предотвращено нерациональное использование ресурсов.

[0080] На фиг. 1 показана блок-схема иллюстрирующая метод конфигурации прерывистого приема прямой линии связи согласно варианту осуществления настоящего изобретения. Метод конфигурации прерывистого приема прямой линии связи может быть выполнен пользовательским оборудованием.

[0081] Пользовательское оборудование в вариантах осуществления настоящего изобретения представляет собой устройство для приема или передачи сигнала на стороне пользователя, например, мобильный телефон. Пользовательское оборудование может называться терминалом, UE, мобильной станцией (MS), мобильным терминалом (МТ) и так далее. Пользовательское оборудование может представлять собой автомобиль с функцией связи, интеллектуальный автомобиль, мобильный телефон, носимое устройство, планшетный компьютер (Pad), компьютер с функцией беспроводной передачи данных, терминальное устройство виртуальной реальности (VR), терминальное устройство дополненной реальности (AR), беспроводное терминальное устройство для промышленного контроля, беспроводное терминальное устройство для самостоятельного вождения, беспроводное терминальное устройство для удаленной медицинской хирургии, беспроводное терминальное устройство в интеллектуальной сети, беспроводное терминальное устройство в транспортной безопасности, беспроводное терминальное устройство в интеллектуальном городе, беспроводное терминальное устройство в интеллектуальном доме и так далее. Конкретная технология и конкретная форма устройства, принятая пользовательским оборудованием, не ограничены в вариантах осуществления настоящего изобретения.

[0082] Как проиллюстрировано на фиг. 1, способ определения конфигурации прерывистого приема прямой линии связи может включать, но не ограничивает этим, следующую операцию.

[0083] На шаге (этапе) 101 в ответ на полученное сообщение обслуживающей соты определяется режим конфигурации SL DRX.

[0084] В одном из вариантов осуществления настоящего изобретения, обслуживающая сота поддерживает механизм прямой линии связи, но может не поддерживать механизм прерывистого приема прямой линии связи (Sidelink DRX) (также называемый SL DRX). Когда пользовательское оборудование находится в зоне действия обслуживающей соты, которая поддерживает прямую линию связи, но не поддерживает прерывистый прием прямой линии связи (SL DRX), пользовательское оборудование может определить, какой режим конфигурации SL DRX применить на основе полученного сообщения обслуживающей соты, то есть пользовательское оборудование должно определить поведение пользовательского оборудования.

[0085] В одном из вариантов осуществления, может быть определено, поддерживает ли обслуживающая сота пользовательского оборудования конфигурацию SL DRX, в соответствии с тем, содержит ли сообщение обслуживающей соты, переданное обслуживающей сотой, индикатор SL DRX. Например, индикатор SL DRX присутствует в сообщении обслуживающей соты, переданном обслуживающей сотой, и определяется, что обслуживающая сота пользовательского оборудования поддерживает конфигурацию SL DRX, то есть, принимается первый режим конфигурации SL DRX. В другом примере сообщение обслуживающей соты, переданное обслуживающей сотой, не содержит индикатора SL DRX, и определяется, что обслуживающая сота пользовательского оборудования не поддерживает конфигурацию SL DRX, то есть принимается второй режим конфигурации SL DRX.

[0086] В дополнительных вариантах осуществления индикатор SL DRX может включать индикатор конфигурации SL DRX для широковещательной и многоадресной передачи, индикатор конфигурации для SL DRX или вспомогательный индикатор SL DRX.

[0087] В одном из вариантов осуществления настоящего изобретения, сообщение обслуживающей соты может быть системным сообщением или также может быть сообщением реконфигурации управления радио ресурсами (radio resource control, RRC). В одном из вариантов осуществления, системное сообщение, переданное обслуживающей сотой, не несет индикатора, то есть определяется, что обслуживающая сота не поддерживает SL DRX, включая то, что обслуживающая сота не поддерживает системное сообщение SIB12, или обслуживающая сота поддерживает блок системной информации 12 (SIB12), но пользовательское оборудование получает блок системной информации 12 (SIB12) и затем обнаруживает, что блок системной информации 12 (SIB12) не несет конфигурации SL DRX для широковещательной и многоадресной передачи или конфигурации для SL DRX, пользовательскому оборудованию требуется определить, какой режим конфигурации SL DRX следует применить, то есть определить поведение пользовательского оборудования.

[0088] В одном из вариантов осуществления настоящего изобретения при определении режима конфигурации SL DRX, который должен быть принят в соответствии с сообщением обслуживающей соты, может быть гарантирована прямая связь между пользовательским оборудованием, и энергопотребление устройства пользовательского оборудования во время прямая связи также может быть снижено, и можно избежать нерационального использования ресурсов.

[0089] Следует отметить, что в некоторых вариантах осуществления настоящего изобретения, можно определить, поддерживает ли обслуживающая сота пользовательского оборудования конфигурацию SL DRX, на основании того, содержит ли сообщение обслуживающей соты, переданный индикатор SL DRX. Фиг. 2 представляет собой блок-схему другого способа определения конфигурации прерывистого приема в прямой линии связи в соответствии с одним из вариантов осуществления настоящего изобретения. Метод определения конфигурации прерывистого приема в прямой линии может быть выполнен пользовательским оборудованием. Как показано на Фиг. 2, метод определения конфигурации прерывистого приема прямой линии может включать, но не ограничивает этим, следующую операцию.

[0090] На шаге (этапе) 201 в ответ на полученное сообщение обслуживающей соты определяется режим конфигурации SL DRX.

[0091] В одном из вариантов осуществления настоящего изобретения шаг 201 может быть реализован в любом из соответствующих вариантов осуществления настоящего изобретения, которые не ограничены раскрытыми вариантами осуществления и не будут повторяться в настоящем документе.

[0092] На шаге (этапе) 202 определяется применение первого режима конфигурации SL DRX в ответ на присутствие индикатора SL DRX в сообщении обслуживающей соты.

[0093] Как вариант, при определении того, что сообщение обслуживающей соты содержит индикатор SL DRX, определяется, что обслуживающая сота пользовательского оборудования поддерживает конфигурацию SL DRX и может быть применен первый режим конфигурации SL DRX.

[0094] В одном из вариантов осуществления индикатор SL DRX включает любой из следующих пунктов от 1) до 3):

[0095] 1) индикатор конфигурации SL DRX для широковещательной и многоадресной передачи;

[0096] 2) индикатор конфигурации для SL DRX; или

[0097] 3) вспомогательный индикатор механизма SL DRX.

[0098] В одном из вариантов осуществления настоящего изобретения сообщение обслуживающей соты может пониматься как сообщение о том, что обслуживающая сота поддерживает передачу системной информации для конфигурации SL DRX. Например, пользовательское оборудование получает сообщение о том, что вспомогательный элемент поддерживает передачу системной информации для конфигурации SL DRX, пользовательское оборудование может определить, что вспомогательный элемент поддерживает конфигурацию SL DRX, и применить первый режим конфигурации SL DRX. В другом примере, сообщение обслуживающей соты, переданное обслуживающей сотой, принятое пользовательским оборудованием, содержит индикатор конфигурации SL DRX для широковещательной или многоадресной передачи, и пользовательское оборудование может определить, что обслуживающая сота поддерживает конфигурацию SL DRX, и применить первый режим конфигурации SL DRX. Например, сообщение обслуживающей соты, переданное обслуживающей сотой, полученное пользовательским оборудованием, содержит вспомогательный индикатор механизма SL DRX, и пользовательское оборудование может принять решение о применении первого режима конфигурации SL DRX.

[0099] При осуществлении варианта осуществления настоящего изобретения, режим конфигурации SL DRX может быть определен на основе сообщения обслуживающей соты, переданного обслуживающей сотой, а затем поведение пользовательского оборудования может быть определено на основе режима конфигурации SL DRX. Таким образом, прямая связь между пользовательским оборудованием может быть гарантирована, и энергопотребление устройства пользовательского оборудования во время прямой связи также может быть снижено, и можно избежать потери ресурсов.

[0100] В некоторых вариантах осуществления настоящего изобретения, как показано на фиг. 3, способ определения конфигурации прерывистого приема прямой линии может включать, но не ограничивает этим, следующую операцию.

[0101] На шаге (этапе) 301 в ответ на полученное сообщение обслуживающей соты определяется режим конфигурации SL DRX.

[0102] В одном из вариантов осуществления настоящего изобретения шаг (этап) 301 может быть реализован в любом из соответствующих вариантов осуществления настоящего изобретения, которые не ограничены вариантами осуществления настоящего изобретения и не будут повторяться.

[0103] На шаге (этапе) 302 определяется применение второго режима конфигурации SL DRX в ответ на отсутствие индикатора SL DRX в сообщении обслуживающей соты.

[0104]] Как вариант, при определении того, что сообщение обслуживающей соты, переданное обслуживающей сотой, не содержит индикатора SL DRX, пользовательское оборудование может определить, что обслуживающая сота не поддерживает конфигурацию SL DRX, то есть может быть применен второй режим конфигурации SL DRX.

[0105] Второй режим конфигурации SL DRX отличается от первого режима конфигурации SL DRX. Второй режим конфигурации SL DRX может пониматься как режим конфигурации SL DRX, примененный пользовательским оборудованием в случае, когда обслуживающая сота не поддерживает механизм SL DRX.

[0106]] В одном из вариантов осуществления настоящего изобретения индикатор SL DRX отсутствует в сообщении обслуживающей соты может означать, что обслуживающая сота не предоставляет системную информацию, несущую конфигурацию SL DRX; или конфигурация SL DRX отсутствует в системной информации, несущей конфигурацию прямой линии связи и переданной обслуживающей сотой. Например, сообщение обслуживающей соты, переданное обслуживающей сотой, полученное пользовательским оборудованием, заключается в том, что обслуживающая сота не предоставляет системную информацию, несущую конфигурацию SL DRX, тогда пользовательское оборудование может определить, что обслуживающая сота не поддерживает конфигурацию SL DRX, и может разрешить применить второй режим конфигурации SL DRX. В другом примере, сообщение обслуживающей соты, переданное обслуживающей сотой, полученное пользовательским оборудованием, представляет собой системную информацию, несущую конфигурацию прямой линии, но системное сообщение не несет конфигурации SL DRX, тогда пользовательское оборудование может определить, что обслуживающая сота не поддерживает конфигурацию SL DRX, и может принять решение о переходе во второй режим конфигурации SL DRX. То есть, сообщение обслуживающей соты, переданное обслуживающей сотой, заключается в том, что обслуживающая сота не предоставляет системную информацию (такую как SIB12), несущую конфигурацию SL DRX, или сообщение обслуживающей соты, переданное обслуживающей сотой, может быть системной информацией (такой как SIB12), несущей конфигурацию прямой линии связи, но пользовательское оборудование обнаруживает, что системная информация не несет конфигурации SL DRX после получения системной информации (например, SIB12), то пользовательское оборудование может определить, что обслуживающая сота не поддерживает конфигурацию SL DRX, и может определить применение второго режима конфигурации SL DRX для определения поведения пользовательского оборудования.

[0107] В одном из вариантов осуществления индикатор SL DRX включает любой из следующих пунктов от 1) до 3):

[0108] 1) индикатор конфигурации SL DRX для широковещательной и многоадресной передачи;

[0109] 2) индикатор конфигурации для SL DRX; или

[0110] 3) вспомогательный индикатор механизма SL DRX.

[0111] Например, поддерживает ли обслуживающая сота конфигурацию SL DRX или нет, может быть определено в зависимости от того, содержит ли сообщение обслуживающей соты, переданный обслуживающей сотой, индикатор SL DRX. Например, если в качестве примера взять индикатор SL DRX, являющийся признаком конфигурации SL DRX для широковещательной и многоадресной передачи, сообщение обслуживающей соты, переданное обслуживающей сотой, содержит признак конфигурации SL DRX для широковещательной и многоадресной передачи, может быть определено, что обслуживающая сота поддерживает конфигурацию приема прямой линии связи (SL DRX), и пользовательское оборудование может принять решение о переходе в первый режим конфигурации SL DRX. Сообщение обслуживающей соты, переданное обслуживающей сотой, не содержит указания конфигурации SL DRX для широковещательной и многоадресной передачи, может быть определено, что обслуживающая сота не поддерживает конфигурацию SL DRX, и пользовательское оборудование может принять решение о переходе во второй режим конфигурации приема прямой линии связи (SL DRX). В качестве другого примера, принимая индикатор SL DRX, являющийся индикатором конфигурации приема прямой линии связи (SL DRX), если сообщение, переданное обслуживающей сотой, содержит индикацию конфигурации для SL DRX, может быть определено, что обслуживающая сота поддерживает конфигурацию SL DRX, и пользовательское оборудование может принять решение о переходе в первый режим конфигурации SL DRX. Сообщение, переданное обслуживающей сотой, не содержит указания конфигурации для SL DRX, может быть определено, что обслуживающая сота не поддерживает конфигурацию SL DRX, и пользовательское оборудование может принять решение о переходе ко второму режиму конфигурации приема прямой линии связи (SL DRX). В качестве другого примера, если индикатор SL DRX является вспомогательным индикатором механизма SL DRX, сообщение, переданное обслуживающей сотой, содержит вспомогательную индикацию механизма SL DRX, может быть определено, что обслуживающая сота поддерживает конфигурацию SL DRX, и пользовательское оборудование может принять решение о переходе в первый режим конфигурации SL DRX. Сообщение, переданное обслуживающей сотой, не содержит вспомогательного индикатора механизма SL DRX, может быть определено, что обслуживающая сота не поддерживает конфигурацию SL DRX, и пользовательское оборудование может принять решение о переходе ко второму режиму конфигурации SL DRX.

[0112] В одном из вариантов осуществления настоящего изобретения режим конфигурации SL DRX может быть определен на основе сообщения обслуживающей соты, переданного обслуживающей сотой, а затем поведение пользовательского оборудования может быть определено на основе режима конфигурации SL DRX. Таким образом, прямая связь между пользовательским оборудованием может быть гарантирована, и энергопотребление устройства пользовательского оборудования во время прямой связи также может быть снижено, и можно избежать потери ресурсов.

[0113] Следует отметить определяется ли конфигурация SL DRX пользовательским оборудованием или обслуживающей сотой, связано с текущим состоянием соединения пользовательского оборудования. Например, когда передающее UE находится в оффлайн состоянии, конфигурация SL DRX определяется передающим UE. Когда передающее UE находится в состоянии соединения, конфигурация SL DRX определяется обслуживающей сотой (например, базовой станцией) передающего UE и передается передающему UE с помощью сообщения управления радио ресурсами (radio resource control, RRC), так что передающее UE передает конфигурацию SL DRX принимающему UE. Ниже будет приведено несколько вариантов осуществления, чтобы описать, как определить поведение пользовательского оборудования после определения того, какой режим конфигурации SL DRX следует применить в различных ситуациях пользовательского оборудования.

[0114] В некоторых вариантах осуществления настоящего изобретения полученная вспомогательная информация, переданная одноранговым пользовательским оборудованием, сообщается в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен первый режим конфигурации SL DRX.

[0115] В одном из вариантов осуществления настоящего изобретения вспомогательная информация может включать, но не ограничивать этим, конфигурацию SL DRX по отношению к оборудованию однорангового пользователя. Конфигурация приема прямой линии связи (SL DRX) в варианте осуществления настоящего изобретения может включать, но не ограничивать этим, DRX, смещение, длительность таймера и так далее.

[0116] Например, предполагая, что пользовательское оборудование является передающим UE, а одноранговое пользовательское оборудование является принимающим UE, когда передающее пользовательское оборудование находится в состоянии соединения, если обслуживающая сота поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое передающим пользовательским оборудованием, содержит индикатор SL DRX, это определяет, что применен первый режим конфигурации SL DRX, тогда передающее пользовательское оборудование сообщает о полученной вспомогательной информации, переданной принимающим UE обслуживающей соте, и вспомогательная информация включает предлагаемую конфигурацию SL DRX (например, конфигурацию SL DRX в направлении принимающего UE). Передающее UE пересылает конфигурацию SL DRX, определенную обслуживающей сотой, принимающему UE, так что прямая связь между пользовательскими устройствами может быть гарантирована.

[0117] В некоторых вариантах осуществления настоящего изобретения сообщение о принятой конфигурации SL DRX, переданной одноранговым пользовательским оборудованием, поступает в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен первый режим конфигурации SL DRX, а также осуществляет принятие принятой конфигурации SL DRX, переданной одноранговым пользовательским оборудованием.

[0118] Например, предположим, что пользовательское оборудование представляет собой принимающее UE, а одноранговое пользовательское оборудование представляет собой передающее UE. Когда принимающее UE находится в состоянии соединения, если обслуживающая сота поддерживает механизм SL DRX, то есть сообщение обслуживающей соты, принятое принимающим UE, содержит индикатор SL DRX, в случае, если принимающее UE принимает принятую конфигурацию SL DRX, переданную передающим UE, принимающее UE сообщает принятую конфигурацию SL DRX (такую как цикл DRX, смещение, длительность таймера и так далее), переданную передающим UE, то есть принимающее UE сообщает принятую конфигурацию SL DRX, переданную передающим UE, обслуживающей соте. Обслуживающая сота может настроить Uu DRX таким образом, чтобы прерывистый прием прямой линии связи (SL DRX) и Uu DRX перекрывались как можно больше для достижения цели снижения энергопотребления.

[0119] В некоторых вариантах осуществления настоящего изобретения, полученная вспомогательная информация и/или конфигурация SL DRX, переданная одноранговым пользовательским оборудованием, не сообщается в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SLDRX.

[0120] Например, если предположить, что пользовательское оборудование является принимающим UE, а одноранговое пользовательское оборудование является передающим UE, когда принимающее UE находится в состоянии соединения, если обслуживающая сота не поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое принимающим UE, не содержит индикатор SL DRX, поведение принимающего UE может заключаться в том, чтобы не сообщать о полученной конфигурации SL DRX, переданную передающим UE, то есть принимающее UE может не сообщать конфигурации SL DRX, переданную передающим UE, обслуживающей соте при получении конфигурации SL DRX, переданную передающим UE.

[0121] В качестве другого примера, предположим, что пользовательское оборудование является передающим UE, а одноранговое пользовательское оборудование является принимающим UE. Когда передающее UE находится в состоянии соединения, если обслуживающая сота не поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое передающим UE, не содержит индикатор SL DRX, поведение передающего UE может заключаться в том, что вспомогательная информация, переданная принимающим пользовательским оборудованием (UE, не сообщается обслуживающей соте при получении вспомогательной информации, переданной принимающим UE.

[0122] В некоторых вариантах осуществления настоящего изобретения конфигурация SL DRX не передается на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0123] Например, если предположить, что UE является передающим UE, а одноранговое пользовательское оборудование является принимающим UE, когда передающее UE находится в состоянии соединения, и если обслуживающая сота не поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое передающим UE, не содержит индикатор SL DRX, а режим передачи по прямой линии связи (Sidelink) между передающим UE и принимающим UE является одноадресным, то поведение передающего UE может быть следующим: передающее UE не передает конфигурацию SL DRX на принимающее UE.

[0124] В некоторых вариантах осуществления настоящего изобретения конфигурация SL DRX определена, и определенная конфигурация SL DRX передается на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX, и режим передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным, и ресурс передачи пользовательского оборудования принимает режим самостоятельного выбора.

[0125] Например, если предположить, что пользовательское оборудование является передающим UE, а одноранговое пользовательское оборудование является принимающим UE, когда передающее UE находится в состоянии соединения, если обслуживающая сота не поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое передающим UE, не содержит индикатор SL DRX, для одноадресного режима передачи, тогда ресурс передачи передающего UE принимает режим самостоятельного выбора, то есть передающее UE может произвольно выбрать ресурс передачи самостоятельно из пула ресурсов, транслируемого сетью, или предварительно сконфигурированного пула ресурсов, передающее UE может определить конфигурацию SL DRX и передать конфигурацию SL DRX на принимающее UE. Таким образом, прямая связь между пользовательскими устройствами может быть гарантирована.

[0126] В некоторых вариантах осуществления настоящего изобретения конфигурация SL DRX не передается на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии связи (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным, и ресурс отправки пользовательского оборудования применяет режим динамического планирования.

[0127] Например, предполагая, что пользовательское оборудование является передающим UE, а одноранговое UE является принимающим UE, когда передающее UE находится в состоянии соединения, а обслуживающая сота не поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое передающим UE, не несет индикатор SL DRX, для режима одноадресной передачи, когда ресурс передачи передающего UE применяет режим динамического планирования, поскольку динамическое планирование заключается в том, что обслуживающая сота динамически выделяет ресурс передачи по прямой линии связи для передающего UE в соответствии с отчетом кэш-данных передающего UE, и обслуживающая сота не поддерживает механизм SL DRX, передающее UE не передает конфигурацию SL DRX на принимающее UE.

[0128] В некоторых вариантах осуществления настоящего изобретения конфигурация SL DRX определяется и конфигурация SL DRX передается на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии бездействия или в неактивном состоянии, применен второй режим конфигурации SL DRX, а режим передачи прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0129] Например, если предположить, что пользовательское оборудование является передающим UE, а одноранговое пользовательское оборудование принимающим UE, когда передающее UE находится в состоянии бездействия или неактивном состоянии, то обслуживающая сота не поддерживает механизм SL DRX, то есть сообщение обслуживающей соты, принятое передающим UE, не содержит индикатора SL DRX, для режима одноадресной передачи, то поведение передающего UE может быть следующим: передающее UE определяет конфигурацию SL DRX и передает конфигурацию SL DRX принимающему UE. Таким образом, прямая связь (Sidelink) между пользовательскими устройствами может быть гарантирована.

[0130] В некоторых вариантах осуществления настоящего изобретения конфигурация SL DRX не передается на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии бездействия или в неактивном состоянии и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии связи (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0131] Например, если предположить, что пользовательское оборудование является передающим UE, а одноранговое пользовательское оборудование является принимающим UE, когда передающее UE находится в состоянии бездействия или в неактивном состоянии, то обслуживающая сота не поддерживает механизм SL DRX, то есть сообщение обслуживающей соты, принятое передающим UE, не содержит индикацию SL DRX, для режима одноадресной передачи поведение передающего UE может быть таким: конфигурация SL DRX не передается на принимающее UE.

[0132] В некоторых вариантах осуществления настоящего изобретения, сконфигурированный одноадресный прерывистый прием прямой линии связи (SL DRX) освобождается в ответ на то, что пользовательское оборудование находится в состоянии бездействия или в неактивном состоянии и переходит из обслуживающей соты, принимающей первый режим конфигурации SL DRX, в обслуживающую соту, принимающую второй режим конфигурации SL DRX, и имеющую конфигурацию одноадресного SL DRX.

[0133] В одном из вариантов осуществления настоящего изобретения переключение может включать любое из выбора соты, повторного выбора соты, восстановления соединения, передачи и тому подобные.

[0134] Например, когда пользовательское оборудование находится в состоянии бездействия или в неактивном состоянии, то пользовательское оборудование переходит от обслуживающей соты, которая поддерживает режим SL DRX, к обслуживающей соте, которая не поддерживает режим SL DRX, то есть переходит от обслуживающей соты, в которой применен первый режим конфигурации SL DRX, к обслуживающей соте, которая принимает второй режим конфигурации SL DRX, для одноадресного подключенного пользовательского оборудования, которое было настроено с режимом SL DRX, пользовательское оборудование может освободить настроенный одноадресный прерывистый прием прямой линии связи (SL DRX). Таким образом, прямая связь (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием может быть гарантирована.

[0135] В некоторых вариантах осуществления настоящего изобретения, сконфигурированный одноадресный режим SL DRX освобождается в ответ на переход пользовательского оборудования из автономного состояния в обслуживающую соту, применяющую второй режим конфигурации SL DRX и сконфигурированную с одноадресного режима SL DRX.

[0136] Например, когда пользовательское оборудование переходит из оффлайн состояния в соту, которая не поддерживает режим SL DRX, то есть переходит из оффлайн состояния в обслуживающую соту, которая принимает второй режим конфигурации SL DRX, для пользовательского оборудования одноадресного соединения, которое было сконфигурировано с режимом SL DRX, пользовательское оборудование может освободить сконфигурированный одноадресный режим прерывистого прием прямой линии связи (SL DRX). Таким образом, может быть гарантирована прямая связь (sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием.

[0137] В некоторых вариантах осуществления настоящего изобретения, принятая конфигурация SL DRX отклоняется, и индикатор отклонения передается на одноранговое пользовательское оборудование в ответ на применение второго режима конфигурации SL DRX, и режим передачи по прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0138] Например, пользовательское оборудование является принимающим UE, а одноранговое пользовательское оборудование является передающим UE. Когда обслуживающая сота не поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое принимающим UE, не содержит индикатора SL DRX, а режим передачи по прямой линии связи (Sidelink) между принимающим UE и передающим UE является одноадресным, принимающее UE отклоняет принятую конфигурацию SL DRX и передает индикатор отклонения в передающее UE.

[0139] В некоторых вариантах осуществления настоящего изобретения, определяется принятие или отклонение принятой конфигурации SL DRX, и индикатор принятия или индикатор отклонения передается на одноранговое пользовательское оборудование в ответ на применение второго режима конфигурации SL DRX, и режим передачи прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0140] Например, пользовательское оборудование является принимающим UE, а одноранговое пользовательское оборудование является передающим UE. Когда обслуживающая сота не поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое принимающим UE, не содержит индикатора SL DRX, а режим передачи по прямой линии связи (Sidelink) между принимающим UE и передающим UE является одноадресным, принимающее UE самостоятельно определяет, принять или отклонить принятую конфигурацию SL DRX, и передает индикатор принятия или отклонения на передающее UE. Например, принимающее UE самостоятельно определяет принятие конфигурации SL DRX, и принимающее UE передает индикатор принятия передающему UE. В качестве другого примера, принимающее UE самостоятельно определяет отклонение принятой конфигурации SL DRX и передает индикатор отклонения передающему UE.

[0141] В некоторых вариантах осуществления настоящего изобретения, предварительно сконфигурированная конфигурация SL DRX принимается в ответ на применение второго режима конфигурации SL DRX, а режим передачи по прямой линии связи (Sidelink) между UE и одноранговым UE является широковещательным или многоадресным.

[0142] Например, когда обслуживающая сота не поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое UE, не содержит индикатора SL DRX, требуется применить второй режим конфигурации SL DRX, а режим передачи по прямой линии связи (Sidelink) между UE и одноранговым UE является широковещательным или многоадресным, и UE может использовать предварительно настроенную конфигурацию SL DRX.

[0143] В некоторых вариантах осуществления настоящего изобретения, режим SL DRX не используется в ответ на применение второго режима конфигурации SL DRX и режима передачи по прямой линии связи (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием, являющегося широковещательным или многоадресным. В одном из вариантов осуществления настоящего изобретения, неиспользование режима SL DRX включает в себя то, что функция DRX не запускается во время приема передачи данных по прямой линии связи (Sidelink).

[0144] Например, когда обслуживающая сота не поддерживает механизм SL DRX, то сообщение обслуживающей соты, принятое пользовательским оборудованием, не содержит индикатора SL DRX, а режим передачи по прямой линии связи (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием является широковещательным или многоадресным, пользовательское оборудование может использовать режим SL DRX, например, функция DRX может не активироваться при приеме данных по прямой линии связи (Sidelink).

[0145] Как видно, в одном из вариантов осуществления настоящего изобретения, путем определения того, какой режим конфигурации SL DRX должен быть принят в соответствии с сообщением обслуживающей соты, может быть определено поведение пользовательского оборудования, поддерживающего режим SL DRX. Таким образом, прямая связь (sidelink communication) между пользовательским оборудованием может быть гарантирована, и энергопотребление устройства пользовательского оборудования во время прямой связи также может быть снижено, и можно избежать нерационального использования ресурсов.

[0146] Следует понимать, что в вышеприведенном варианте осуществления описывается реализация метода определения конфигурации SL DRX в варианте осуществления настоящего изобретения со стороны пользовательского оборудования. Вариант осуществления настоящего изобретения также предлагает способ определения конфигурации SL DRX, и реализация способа определения конфигурации SL DRX будет описана ниже со стороны обслуживающего сотового устройства. Смотри фиг. 4, на которой представлен алгоритм другого способа определения конфигурации прерывистого приема прямой линии связи, предусмотренного одним из вариантов осуществления настоящего изобретения. Следует отметить, что способ определения конфигурации прерывистого приема в прямой линии связи в одном из вариантов осуществления настоящего изобретения может быть выполнен обслуживающим сотовым устройством.

[0147] Следует также отметить, что обслуживающее сотовое устройство в одном из вариантов осуществления настоящего изобретения представляет собой сетевое устройство. Сетевое устройство представляет собой объект для передачи или приема сигнала на стороне сети. Например, сетевое устройство может быть усовершенствованным узлом NodeB (eNB), точкой приема передачи (transmission reception point, TRP), узлом следующего поколения (gNB) в системе новое радио (new radio, NR), базовой станцией в других будущих системах мобильной связи или узлом доступа в системе беспроводной сети (WiFi). Конкретная технология и конкретная форма устройства, принятая сетевым устройством, не ограничены в вариантах осуществления настоящего изобретения. Сетевое устройство в соответствии с вариантами осуществления настоящего изобретения может состоять из центральных единиц сети (central unit, CU) и распределенных единиц сети (distributed unit, DU). Центральные единицы сети (CU) также могут называться управляющим устройством, и сетевое устройство, такое как протокольный уровень базовой станции, может быть разделено с помощью структуры центральных-распределенных единиц сети (CU-DU), функции части протокольного уровня могут размещаться в центральных единицах сети (CU) для централизованного управления, а функции оставшейся части или всего протокольного уровня могут распределяться в распределенных единицах сети (DU), и распределенные единицы сети (DU) могут централизованно управляться центральными единицами сети (CU).

[0148] Как проиллюстрировано на фиг. 4, способ определения конфигурации SL DRX может включать, но не ограничивает этим, следующую операцию.

[0149] На шаге (этапе) 401 на пользовательское оборудование передается сообщение обслуживающей соты.

[0150] В одном из вариантов осуществления настоящего изобретения, индикатор SL DRX присутствует в сообщении обслуживающей соты, или индикатор SL DRX отсутствует в сообщении обслуживающей соты. В одном из вариантов осуществления, отсутствие индикатора SL DRX в сообщении обслуживающей соты включает в себя то, что: обслуживающая сота не предоставляет системную информацию, несущую конфигурацию SL DRX; или конфигурация SL DRX отсутствует в системной информации, несущей конфигурацию прямой линии связи (sidelink configuration) и переданной обслуживающей сотой.

[0151] В одном из вариантов осуществления индикатор SL DRX включает любой из следующих пунктов от 1) до 3):

[0152] 1) индикатор конфигурации SL DRX для широковещательной и многоадресной передачи;

[0153] 2) индикатор конфигурации для SL DRX; или

[0154] 3) вспомогательный индикатор механизма SL DRX.

[0155] Например, поддерживает ли обслуживающая сота конфигурацию SL DRX или нет, может быть определено в соответствии с тем, несет ли сообщение обслуживающей соты, переданное обслуживающей сотой, индикатор SL DRX. Например, если взять индикатор SL DRX, который является индикатором конфигурации SL DRX для широковещательной и многоадресной передачи, в качестве примера, и сообщение обслуживающей соты, переданное обслуживающей сотой, которое несет конфигурацию SL DRX для широковещательной и многоадресной передачи, то может быть определено, что обслуживающая сота поддерживает конфигурацию SL DRX. Сообщение обслуживающей соты, переданное обслуживающей сотой, не несет конфигурацию SL DRX для широковещательной и многоадресной передачи, может быть определено, что обслуживающая сота не поддерживает конфигурацию SL DRX. В качестве другого примера, если взять индикатор SL DRX, являющийся индикатором конфигурации SL DRX, то если сообщение, переданное обслуживающей сотой, содержит индикацию конфигурации SL DRX, можно определить, что обслуживающая сота поддерживает конфигурацию SL DRX. Если сообщение, переданное обслуживающей сотой, не содержит указания конфигурации для SL DRX, может быть определено, что обслуживающая сота не поддерживает конфигурацию SL DRX. В другом примере, если индикатор SL DRX является вспомогательным индикатором механизма SL DRX, а сообщение, переданное обслуживающей сотой, содержит вспомогательную индикацию механизма SL DRX, может быть определено, что обслуживающая сота поддерживает конфигурацию SL DRX. Если сообщение переданное обслуживающей сотой, не несет вспомогательного индикатора механизма SL DRX, может быть определено, что обслуживающая сота не поддерживает конфигурацию SL DRX. При определении того, осуществляет ли обслуживающая сота поддержку или нет, поведение пользовательского оборудования может быть определено на основе состояния пользовательского оборудования и обслуживающей соты. Реализация определения поведения пользовательского устройства может быть отнесена к осуществлению определения конфигурации прерывистого приема прямой линии связи, описанного выше на стороне пользовательского оборудования, и не будет повторяться здесь.

[0156] В одном из вариантов осуществления режим конфигурации SL DRX может быть определен на основе сообщения обслуживающей соты, отправленного обслуживающей сотой, а затем поведение пользовательского оборудования может быть определено на основе режима конфигурации SL DRX. Таким образом, прямая связь между пользовательским оборудованием может быть гарантирована, и энергопотребление устройства пользовательского оборудования во время прямой связи также может быть снижено, и можно избежать потери ресурсов.

[0157]] В вариантах осуществления настоящего изобретения методы, представленные в вариантах осуществления настоящего изобретения, представлены с точки зрения пользовательского оборудования и обслуживающего сотового устройства. Для осуществления различных функций в способах, представленных в вариантах осуществления настоящего изобретения, пользовательское оборудование и обслуживающее сотовое устройство могут включать в себя аппаратную структуру и программный модуль, для осуществления вышеуказанных функций в виде аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля. Определенная функция в вышеуказанных функциях может быть выполнена аппаратной структурой, программным модулем или комбинацией аппаратной структуры и программного модуля.

[0158] Фиг. 5 представляет собой структурную диаграмму, иллюстрирующую устройство связи 50 в соответствии с вариантами осуществления настоящего изобретения. Устройство связи 50, проиллюстрированное на фиг. 5, может включать приемопередающий модуль 501 и модуль обработки 502. Приемопередающий модуль 501 может включать модуль передачи и/или модуль приема. Модуль передачи сконфигурирован для осуществления функции передачи, модуль приема сконфигурирован для осуществления функции приема, и модуль передачи 501 может реализовывать функцию передачи и/или функцию приема.

[0159] Устройство связи 50 может быть пользовательским оборудованием или устройством в составе пользовательского оборудования, или устройством, которое может быть согласовано и использовано с пользовательским оборудованием.

[0160] Устройство связи 50 является пользовательским оборудованием. В одном из вариантов осуществления настоящего изобретения модуль обработки 502 сконфигурирован для определения режима конфигурации SL DRX в ответ на принятое сообщение обслуживающей соты.

[0161] В одном из вариантов осуществления модуль обработки 502 дополнительно сконфигурирован для: принятия решения о применении первого режима конфигурации SL DRX в ответ на присутствие индикатора SL DRX в сообщении обслуживающей соты; или определения применения второго режима конфигурации SL DRX в ответ на отсутствие индикатора SL DRX в сообщении обслуживающей соты.

[0162] В возможном варианте осуществления отсутствие индикатора SL DRX в сообщении обслуживающей соты означает, что: обслуживающая сота не предоставляет системную информацию, несущую конфигурацию SL DRX; или конфигурация SL DRX отсутствует в системной информации, несущей конфигурацию прямой линии связи и переданной обслуживающей сотой.

[0163] В возможном варианте осуществления индикатор SLDRX включает любое из следующего:

[0164] индикатор конфигурации SL DRX для широковещательной и многоадресной передачи;

[0165] индикатор конфигурации для SL DRX; или

[0166] вспомогательный механизма прерывистого приема прямой линии связи (Sidelink DRX).

[0167] В одном из вариантов осуществления приемопередающий модуль 501 сконфигурирован для сообщения о полученной вспомогательной информации, переданной одноранговым пользовательским оборудованием в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен первый режим конфигурации SLDRX.

[0168] В одном из вариантов осуществления приемопередающий модуль 501 дополнительно сконфигурирован для: сообщения о принятой конфигурации SL DRX, переданной одноранговым пользовательским оборудованием в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен первый режим конфигурации SL DRX, и принятия принятой конфигурации SL DRX, переданной одноранговым пользовательским оборудованием.

[0169] В одном из вариантов осуществления приемопередающий модуль 501 дополнительно сконфигурирован так, чтобы: не сообщать о полученной вспомогательной информации и/или конфигурации SL DRX, переданной одноранговым пользовательским оборудованием в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX.

[0170] В одном из вариантов осуществления приемопередающий модуль 501 дополнительно сконфигурирован так, чтобы: не отправлять конфигурацию SL DRX на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0171] В одном из вариантов осуществления модуль обработки 502 дополнительно сконфигурирован для определения конфигурации SL DRX в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии связи (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным, и ресурс передачи пользовательского оборудования принимает режим самостоятельного выбора; и модуль приемопередатчика 501 дополнительно сконфигурирован для передачи конфигурации SL DRX на одноранговое пользовательское оборудование.

[0172] В одном из вариантов осуществления приемопередающий модуль 501 дополнительно конфигурируется чтобы: не передавать конфигурации SL DRX на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX, и режим передачи по прямой линии связи (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным, и ресурс передачи пользовательского оборудования применяет режим динамического планирования.

[0173] В одном из вариантов осуществления модуль обработки 502 дополнительно сконфигурирован для определения конфигурации SL DRX в ответ на то, что пользовательское оборудование находится в состоянии бездействия или в неактивном состоянии и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным; модуль приемопередатчика 501 дополнительно сконфигурирован для передачи конфигурации SL DRX на одноранговое пользовательское оборудование.

[0174] В одном из вариантов осуществления приемопередающий модуль 501 дополнительно сконфигурирован так, чтобы: не отправлять конфигурации SL DRX на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии бездействия или в неактивном состоянии, и применен второй режим конфигурации SL DRX, а режим передачи по прямой линии связи (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным.

[0175] В одном из вариантов осуществления модуль обработки 502 дополнительно сконфигурирован для: освобождения сконфигурированного одноадресного режима SL DRX в ответ на то, что пользовательское оборудование находится в состоянии бездействия или в неактивном состоянии и переходит из обслуживающей соты, принимающей первый режим конфигурации SL DRX, в обслуживающую соту, принимающую второй режим конфигурации SL DRX, и была сконфигурирована с одноадресным режимом SL DRX.

[0176] В одном из вариантов осуществления модуль обработки 502 дополнительно сконфигурирован для: освобождения сконфигурированного одноадресного режима SL DRX в ответ на переход пользовательского оборудования из оффлайн состояния в обслуживающую соту, принимающую второй режим конфигурации SL DRX, и сконфигурированного с одноадресным режимом SL DRX.

[0177] В одном из вариантов осуществления модуль обработки 502 дополнительно сконфигурирован для отклонения принятой конфигурации SL DRX в ответ на применение второго режима конфигурации SL DRX, а режим передачи по прямой линии связи (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным; модуль приемопередатчика 501 дополнительно сконфигурирован для передачи индикатора отклонения на одноранговое пользовательское оборудование.

[0178] В одном из вариантов осуществления модуль обработки 502 дополнительно сконфигурирован для определения принятия или отклонения полученной конфигурации SL DRX в ответ на применение второго режима конфигурации SL DRX, а режим передачи по прямой линии связи (Sidelink) между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным; модуль приемопередатчика 501 дополнительно сконфигурирован для передачи индикатора принятия или индикатора отклонения на одноранговое пользовательское оборудование.

[0179] В одном из вариантов осуществления модуль обработки 502 дополнительно сконфигурирован для: применения предварительно настроенной конфигурации SL DRX в ответ на применение второго режима конфигурации SL DRX, и режима передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием, являющегося широковещательным или многоадресным.

[0180] В одном из вариантов осуществления модуль обработки 502 дополнительно сконфигурирован для того, чтобы не использовать SL DRX в ответ на применение второго режима конфигурации SL DRX и режима передачи по прямой линии между пользовательским оборудованием и одноранговым пользовательским оборудованием, который является широковещательным или многоадресным. В некоторых дополнительных реализациях отказ от использования SL DRX включает в себя отказ от запуска функции DRX во время приема передачи по прямой линии связи (Sidelink).

[0181] Устройство связи 50 представляет собой устройство обслуживающей соты. В одном из вариантов осуществления настоящего изобретения модуль приемопередатчика 501 сконфигурирован для передачи сообщения обслуживающей соты на пользовательское оборудование, при этом индикатор SL DRX присутствует в сообщении обслуживающей соты или индикатор SL DRX отсутствует в сообщении обслуживающей соты.

[0182] Отсутствие индикатора SL DRX в сообщении обслуживающей соты означает, что: обслуживающая сота не предоставляет системную информацию, содержащую конфигурацию SL DRX; или конфигурация SL DRX отсутствует в системной информации, содержащей конфигурацию прямой линии и переданной обслуживающей сотой.

[0183] Что касается устройства в вышеописанных вариантах осуществления, конкретный способ выполнения операций каждым модулем был подробно описан в вариантах осуществления, связанных с методом, и не будет подробно описываться в данном документе.

[0184] Обращаясь к фиг. 6, фиг. 6 представляет собой структурную схему, иллюстрирующую другое устройство связи 60 в соответствии с одним из вариантов осуществления. Устройство связи 60 может быть обслуживающим сотовым устройством, или может также быть пользовательским оборудованием, или может также быть чипом, системой на чипе или процессором, который поддерживает обслуживающее сотовое устройство для реализации метода, или чипом, системой на чипе или процессором, который поддерживает пользовательское оборудование для реализации метода. Устройство может быть сконфигурировано для реализации метода, описанного в вариантах осуществления метода, и может ссылаться на описания в вариантах осуществления метода.

[0185] Устройство связи 60 может включать один или несколько процессоров 601. Процессор 601 может включать процессор общего назначения или специализированный процессор. Например, процессор может быть сигнальным процессором или центральным процессором. Сигнальный процессор может быть сконфигурирован для обработки протокола связи и данных связи, а центральный процессор может быть сконфигурирован для управления устройством связи (например, базовой станцией, сигнальным чипом, терминальным устройством, чипом терминального устройства, распределенными единицами сети (DU) или центральными единицами сети (CU) и так далее), для выполнения компьютерной программы и обработки данных компьютерной программы.

[0186] Дополнительно, устройство связи 60 может включать одну или более памяти 602, хранящей компьютерную программу 604. Процессор 601 выполняет компьютерную программу 604 таким образом, что устройство связи 60 выполняет способ, описанный в вышеприведенных вариантах осуществления данного способа. Дополнительно, память 602 может дополнительно хранить данные. Устройство связи 60 и память 602 могут быть сконфигурированы независимо или интегрированы вместе.

[0187] Дополнительно, устройство связи 60 может включать приемопередатчик 605 и антенну 606. Приемопередатчик 605 может называться приемопередающим устройством, приемопередатчиком или приемопередающей схемой, которая может быть сконфигурирована для выполнения функции приемопередачи. Приемопередатчик 605 может включать в себя приемник и передатчик. Приемник может называться приемным устройством или схемой приема и так далее для реализации функции приема; передатчик может называться передающим устройством или схемой передачи и т.д. для реализации функции передачи.

[0188] Дополнительно, устройство связи 60 может включать одну или несколько интерфейсных схем 607. Интерфейсная схема 607 сконфигурирована для приема кодовых инструкций и передачи кодовых инструкций в процессор 601. Процессор 601 выполняет кодовые инструкции таким образом, что устройство связи 60 выполняет способ в соответствии с вышеописанным вариантом осуществления способа.

[0189] Устройство связи 60 может представлять собой пользовательское оборудование: процессор 601 сконфигурирован для выполнения шага (этапа) 101 на фиг. 1; шага 201 и шага 202 на фиг. 2; и шага 301 и шага 302 на фиг. 3 и так далее.

[0190] Устройство связи 60 представляет собой обслуживающее сотовое устройство: процессор 601 сконфигурирован для выполнения шагов(этапов) 401 на фиг. 4.

[0191] В одном из вариантов осуществления процессор 601 может включать приемопередатчик для реализации функций приема и передачи. Например, приемопередатчик может представлять собой приемопередающую схему, или интерфейс, или интерфейсную схему. Приемопередающая схема, интерфейс или интерфейсная схема для реализации функций приема и передачи могут быть отдельными или интегрированными вместе. Приемопередающая схема, интерфейс или схема интерфейса могут быть сконфигурированы для считывания и записи кодов/данных, или приемопередающая схема, интерфейс или схема интерфейса могут быть сконфигурированы для передачи или доставки сигнала.

[0192] В одном из вариантов осуществления процессор 601 может хранить компьютерную программу 603. Компьютерная программа 603 может выполняться процессором 601 так, чтобы устройство связи 60 выполняло способ, описанный в вариантах осуществления, описанных выше. Компьютерная программа 603 может храниться в памяти процессора, в этом случае процессор 601 может быть реализован как аппаратное обеспечение.

[0193] В одном из вариантов реализации устройство связи 60 может включать схему, которая может реализовывать функцию передачи, приема или связи в описанных выше вариантах осуществления способа. Процессор и приемопередатчик, описанные в настоящем изобретении, могут быть реализованы на интегральных схемах (integrated circuits, ICs), аналоговых интегральных схемах (ICs), радиочастотных интегральных микросхемах (radio frequency integrated circuits, RFIC), интегральных схемах со смешанным сигналом, специализированных интегральных схемах (application specific integrated circuits, ASIC), печатных платах (printed circuit boards, PCBS), электронных устройствах и так далее. Процессор и приемопередатчик могут быть изготовлены с использованием различных технологических обработки микросхем, таких как комплементарный металл-оксидный полупроводник (complementary metal oxide semiconductor, CMOS), металл-оксидный полупроводник N-типа (nMetal-oxide-semiconductor, NMOS), металл-оксидный полупроводник с р-каналом (positive channel metal oxide semiconductor, PMOS), транзистор с биполярным переходом (bipolar junction transistor, BJT), биполярный металл-оксидный полупроводник (bipolar CMOS, BiCMOS), кремний-германий (silicon germanium, SiGe) и арсенид галлия (gallium arsenide, GaAs).

[0194] Устройство связи, описанное в вышеприведенных вариантах осуществления, может быть сетевым устройством или терминальным устройством, но объем устройства связи, описанного в настоящем изобретении, не ограничивается этим, и структура устройства связи может не соответствовать фиг. 6. Устройство связи может быть отдельным устройством или может быть частью более крупного устройства. Например, устройство связи может быть:

[0195] (1) автономной интегральной схемой (IC) или микросхемой, системой на процессоре, подсистемой;

[0196] (2) набор из одной или нескольких интегральных схем, по выбору, который так же может включать компонент для хранения данных и компьютерную программу.

[0197] (3) специализированную интегральную схему, такую как модем;

[0198] (4) модуль, который может быть встроен в другие устройства.

[0199] (5) приемник, терминальное устройство, интеллектуальное терминальное устройство, сотовый телефон, беспроводное устройство, телефонная трубка, мобильное устройство, автомобильное устройство, сетевое устройство, облачное устройство, устройство искусственного интеллекта и так далее; и

[0200] (6) другие, и так далее.

[0201] Специалисты в данной области могут понять, что различные иллюстративные логические блоки и шаги, перечисленные в вариантах осуществления настоящего изобретения, могут быть реализованы с помощью электронного оборудования, компьютерного программного обеспечения или комбинации электронного оборудования и компьютерного программного обеспечения. Реализуется ли функция аппаратным или программным обеспечением, зависит от конкретных приложений и требований к конструкции всей системы. Специалисты в данной области могут реализовать функции с помощью различных способов для каждого конкретного применения, но такую реализацию не следует понимать, как выходящую за рамки вариантов осуществления настоящего изобретения.

[0202] Далее в вариантах осуществления изобретения предоставляется система для определения конфигурации прерывистого приема прямой линии. Система включает в себя устройство связи, служащее в качестве пользовательского оборудования в вариантах осуществления фиг. 5, и устройство связи, служащее в качестве обслуживающего сотового устройства, или система включает в себя устройство связи, служащее в качестве пользовательского оборудования, и устройство связи, служащее в качестве обслуживающего сотового устройства в вариантах осуществления фиг. 6.

[0203] Далее в описании представлен считываемый компьютером носитель, содержащий инструкции. Когда инструкции выполняются, реализуются функции одного любого способа варианта осуществления.

[0204] Далее предлагается компьютерный программный продукт. Компьютерный программный продукт реализует функции любого из приведенных выше вариантов осуществления способа, когда они выполняются процессором.

[0205] В описанных выше вариантах осуществления изобретения функции могут быть полностью или частично реализованы программным обеспечением, аппаратным обеспечением, микропрограммой или любой их комбинацией. При программной реализации функции могут быть полностью или частично реализованы в виде компьютерного программного продукта. Компьютерный программный продукт включает одну или несколько компьютерных программ. Процедуры или функции в соответствии с вариантами осуществления настоящего изобретения полностью или частично генерируются, когда компьютерная программа загружается и выполняется на компьютере. Компьютер может быть компьютером общего назначения, компьютером специального назначения, компьютерной сетью или другим программируемым устройством. Компьютерная программа может храниться на машиночитаемом носителе информации или передаваться с одного машиночитаемого носителя информации на другой. Например, компьютерная программа может быть передана с одного веб-сайта, компьютера, сервера или центра обработки данных на другой по проводной (например, коаксиальный кабель, оптоволокно, цифровая абонентская линия (DSL)) или беспроводной (например, инфракрасной, беспроводной, микроволновой) связи. Машиночитаемый носитель может быть любым доступным носителем, к которому может получить доступ компьютер или устройство хранения данных, например, сервер, объединяющий один или несколько доступных носителей, и центр обработки данных. Машиночитаемый носитель может быть магнитным носителем (например, дискета, жесткий диск и магнитная лента), оптическим носителем (например, цифровой видеодиск (DVD)) или полупроводниковым носителем (например, твердотельный диск (SSD)).

[0206] «По меньшей мере один» в настоящем изобретении также означать один или более, а «множество» может характеризовать два, три, четы или более, что не ограничивается в настоящем изобретении. В вариантах осуществления настоящего изобретения некоторые технические признаки могут быть охарактеризованы как "первый", "второй", "третий", "А", "В", "С" и "D", при этом данная характеристика не подразумевает порядка, старшинства или значимости между техническими признаками, описанными в "первом", "втором", "третьем", "А", "В", "С" и "D".

[0207] Соответствующие отношения, указанные в таблицах в настоящем изобретении, могут быть сконфигурированы или заранее заданы. Значения информации в таблицах являются только примерами и могут быть сконфигурированы как другие значения, которые не ограничены в настоящем изобретении. Когда конфигурируются соответствующие отношения между информацией и параметрами, не всегда необходимо конфигурировать все соответствующие отношения, указанные в таблицах. Например, в таблицах настоящего изобретения соответствующие отношения, указанные в некоторых строках, могут быть не сконфигурированы. В качестве другого примера, соответствующие преобразования и корректировки, такие как разделение и объединение, могут быть выполнены на основе вышеуказанных таблиц. Названия параметров, показанные в заголовках таблиц, могут быть другими названиями, понятными устройству связи, а значения или представления параметров могут быть другими значениями или представлениями, понятными устройству связи. При реализации вышеуказанных таблиц могут использоваться другие структуры данных, например, массивы, очереди, контейнеры, стеки, линейные списки, указатели, связанные списки, деревья, графы, структуры, классы, кучи или хэш-таблицы.

[0208] Под заранее заданным в данном изобретении может пониматься определенный, заранее определенный, сохраненный, заранее сохраненный, заранее согласованный, заранее сконфигурированный, устоявшийся или заранее обожженный.

[0209] Специалисты в данной области техники могут понять, что в сочетании с блоками и шагами (этапами) алгоритма из примеров, описанных в вариантах осуществления настоящего изобретения, могут быть реализованы электронным аппаратным обеспечением или комбинацией электронного аппаратного обеспечения и компьютерного программного обеспечения. Выполняются ли функции аппаратным или программным обеспечением, зависит от конкретного применения и конструктивных ограничений технического решения. Специалисты в данной области могут использовать различные способы для каждого конкретного применения для реализации описанных функций, но такая реализация не должна рассматриваться как выходящая за рамки вариантов осуществления настоящего изобретения.

[0210] Для специалиста в данной области техники очевидно, что конкретный рабочий процесс системы, устройства и блока, описанный выше, может относиться к соответствующему процессу в описанных выше вариантах осуществления способа, который не будет повторяться здесь.

[0211] Выше приведены только варианты осуществления изобретения. Однако объем охраны настоящего изобретения ими не ограничен. Изменения и модификации, которые могут быть легко рассмотрены специалистами в данной области техники, должны быть включены в объем охраны настоящего изобретения. Таким образом, на объем охраны настоящего изобретения распространяется объем охраны формулы изобретения.

Изобретение относится к области коммуникационных технологий. Техническим результатом является обеспечение прямой связи между пользовательским оборудованием и другим пользовательским оборудованием, а также снижение энергопотребления устройства пользовательского оборудования во время прямой связи и предотвращение нерационального использования ресурсов. Способ включает определение режима конфигурации прерывистого приема прямой линии связи (SL DRX) в соответствии с принятым сообщением обслуживающей соты и принятие решения о применении первого режима конфигурации SL DRX путем определения наличия индикатора SL DRX, присутствующего в сообщении обслуживающей соты, в котором индикатор SL DRX, присутствующий в сообщении обслуживающей соты, означает, что обслуживающая сота поддерживает конфигурацию SL DRX; при этом указанный способ дополнительно включает по меньшей мере одно из следующего: сообщение о принятой вспомогательной информации, переданной одноранговым пользовательским оборудованием, при этом пользовательское оборудование находится в состоянии соединения и применен первый режим конфигурации SL DRX, или сообщение о принятой конфигурации SL DRX, переданной одноранговым пользовательским оборудованием, при этом пользовательское оборудование находится в состоянии соединения, применен первый режим конфигурации SL DRX, и принимает принятую конфигурацию SL DRX, переданную одноранговым пользовательским оборудованием. 6 н. и 9 з.п. ф-лы, 6 ил.

1. Способ определения конфигурации прерывистого приема по прямой линии связи, выполняемый пользовательским оборудованием, включающий:

определение режима конфигурации прерывистого приема прямой линии связи (SL DRX) в соответствии с принятым сообщением обслуживающей соты; и

принятие решения о применении первого режима конфигурации SL DRX путем определения наличия индикатора SL DRX, присутствующего в сообщении обслуживающей соты, в котором индикатор SL DRX, присутствующий в сообщении обслуживающей соты, означает, что обслуживающая сота поддерживает конфигурацию SL DRX;

при этом указанный способ дополнительно включает по меньшей мере одно из следующего:

сообщение о принятой вспомогательной информации, переданной одноранговым пользовательским оборудованием, при этом пользовательское оборудование находится в состоянии соединения и применен первый режим конфигурации SL DRX; или

сообщение о принятой конфигурации SL DRX, переданной одноранговым пользовательским оборудованием, при этом пользовательское оборудование находится в состоянии соединения, применен первый режим конфигурации SL DRX, и принимает принятую конфигурацию SL DRX, переданную одноранговым пользовательским оборудованием.

2. Способ по п. 1, в котором отсутствие индикатора SL DRX в сообщении обслуживающей соты означает, что обслуживающая сота не поддерживает конфигурацию SL DRX.

3. Способ по п. 1 или 2, включающий:

принятие решения о применении второго режима конфигурации SL DRX путем определения отсутствия индикатора SL DRX в сообщении обслуживающей соты;

при этом отсутствие индикатора SL DRX в сообщении обслуживающей соты включает в себя следующее:

обслуживающая сота не предоставляет системную информацию, включающую конфигурацию SL DRX; или

конфигурация SL DRX отсутствует в системной информации, включающей конфигурацию прямой линии связи и передаваемой обслуживающей сотой.

4. Способ по любому из пп. 1-3, в котором индикатор SL DRX включает в себя одно из следующего:

индикатор конфигурации SL DRX для широковещательной и многоадресной передачи;

индикатор конфигурации для SL DRX; или

индикатор поддержки механизма SL DRX.

5. Способ по любому из пп. 1-4, в котором сообщение обслуживающей соты содержит блок системной информации 12 (SIB12).

6. Способ по п. 3, в котором:

не сообщают о принятой вспомогательной информации и/или конфигурации SL DRX, переданной одноранговым пользовательским оборудованием, при этом пользовательское оборудование находится в состоянии соединения и применен второй режим конфигурации SL DRX.

7. Способ по любому из пп. 1-6, в котором выполняют по меньшей мере одно из следующего:

не сообщают конфигурацию SL DRX на одноранговое пользовательское оборудование в ответ на то, что пользовательское оборудование находится в состоянии соединения, а режим передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноадресным;

определяют конфигурацию SL DRX и передают конфигурацию SL DRX на одноранговое пользовательское оборудование, при этом пользовательское оборудование находится в состоянии соединения и режим передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноранговым, а режим выбора ресурсов пользовательского оборудования применяет режим самостоятельного выбора;

не сообщают о конфигурации SL DRX на одноранговое пользовательское оборудование, при этом пользовательское оборудование находится в состоянии соединения и режим передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноранговым, а ресурс передачи пользовательского оборудования применяет режим динамического планирования;

определяют конфигурацию SL DRX и передают конфигурацию SL DRX на одноранговое пользовательское оборудование, при этом пользовательское оборудование находится в состоянии бездействия или неактивном состоянии и режим передачи данных по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноранговым; или

не сообщают о конфигурации SL DRX на одноранговое пользовательское оборудование, при этом пользовательское оборудование находится в состоянии бездействия или неактивном состоянии и режим передачи по прямой линии связи между пользовательским оборудованием и одноранговым пользовательским оборудованием является одноранговым.

8. Способ определения конфигурации прерывистого приема по прямой линии, выполняемый сетевым устройством, который включает в себя:

передачу сообщения обслуживающей соты в пользовательское оборудование, при этом сообщение обслуживающей соты сконфигурировано для определения пользовательским оборудованием режима конфигурации прерывистого приема прямой линии связи (SL DRX); при этом индикатор SL DRX, присутствующий в сообщении обслуживающей соты, указывает, что пользовательским оборудованием применен первый режим конфигурации SL DRX; индикатор SL DRX, присутствующий в сообщении обслуживающей соты, указывает на то, что обслуживающая сота поддерживает конфигурацию SL DRX;

при этом указанный способ дополнительно включает в себя по меньшей мере одно из следующего:

прием вспомогательной информации, переданной пользовательским оборудованием, при этом вспомогательная информация передается сетевому устройству пользовательским оборудованием, когда пользовательское оборудование находится в состоянии соединения и применен первый режим конфигурации SL DRX, вспомогательная информация передается сетевому устройству одноранговым пользовательским оборудованием; или

прием конфигурации SL DRX, переданной пользовательским оборудованием, при этом конфигурация SL DRX передается сетевому устройству одноранговым пользовательским устройством, и конфигурация SL DRX сообщается сетевому устройству пользовательским оборудованием, когда пользовательское оборудование находится в состоянии соединения и применен первый режим конфигурации SL DRX.

9. Способ по п. 8, в котором отсутствие индикатора SL DRX в сообщении обслуживающей соты означает, что обслуживающая сота не поддерживает конфигурацию SL DRX; или

отсутствие индикатора SL DRX в сообщении обслуживающей соты означает, что пользовательское оборудование применяет второй режим конфигурации SL DRX;

при этом отсутствие индикатора SL DRX в сообщении обслуживающей соты дополнительно включает в себя, что:

обслуживающая сота не предоставляет системную информацию, несущую конфигурацию SL DRX; или

конфигурация SL DRX отсутствует в системной информации, несущей конфигурацию прямой линии связи и переданной обслуживающей сотой.

10. Способ по п. 8 или 9, в котором сообщение обслуживающей соты содержит блок системной информации 12 (SIB12); или

индикатор SL DRX включает в себя одно из следующего:

индикатор конфигурации SL DRX для широковещательной и многоадресной передачи;

индикатор конфигурации для SL DRX; или

индикатор поддержки механизма SL DRX.

11. Способ по любому из пп. 8-10, в котором сообщение обслуживающей соты содержит блок системной информации 12 (SIB12).

12. Пользовательское оборудование для связи, конфигурированное для выполнения способа по любому из пп. 1-7.

13. Сетевое устройство для связи, конфигурированное для выполнения способа по любому из пп. 8-11.

14. Машиночитаемый носитель, содержащий инструкции, при выполнении которых реализуется способ по любому из пп. 1-7.

15. Машиночитаемый носитель, содержащий инструкции, при выполнении которых реализуется способ по любому из пп. 8-11.
