Ударно-спусковой механизм Российский патент 2025 года по МПК F41C27/06 F41A19/06

Область техники, к которой относится изобретение

Изобретение относится к стрелковому оружию, а именно к гранатометам, например подствольным гранатометам, а также может быть использовано и в ручных автономных гранатометах.

Уровень техники

Известны подствольные гранатометы, закрепляемые на стрелковом оружии, содержащие ствол, ствольную коробку с узлами крепления к оружию, ударниковый ударно-спусковой механизм и механический прицел. Например, 40-мм подствольный гранатомет М203 (США) (https://modernweapon.ru/strelkovoe-oruzhie/granatomety/m203-podstvolnyj-granatomet-ssha) устанавливается на 5,56-мм автоматической винтовке М16А1 и в процессе эксплуатации не отделяется от винтовки, а сама установка гранатомета обеспечивается с использованием специального инструмента. Подствольный гранатомет M203 состоит из корпуса с ударно-спусковым механизмом, ствола, качающейся рукоятки с запирающим устройством и механических прицелов. Основными элементами ударно-спускового механизма являются: ударник с боевой пружиной, расположенный по центру торцевой части корпуса; рычаг взведения ударника с выводом тяги наружу торца корпуса; предохранитель, фиксирующий положение ударника; спусковой крючок, размещенный с правой стороны корпуса. Корпус крепится к нижней части ствола винтовки с помощью кольца и хомутика с винтами.

Такая конструкция подствольного гранатомета не обеспечивает быстросъемную установку на оружие. Кроме того, конструкция подствольного гранатомета не обеспечивает безопасность обращения с гранатометом при неполном отделении гранатомета от автоматической винтовки для обслуживания (чистки, ремонта и пр.) из-за возможности несанкционированного выстрела.

Известны гранатометы, которые могут быть использованы как подствольные гранатометы, так и в качестве автономных гранатометов при присоединении к прикладу. Например, гранатомет AG36, разработанный германской компанией Heckler und Koch, гранатомет FN40GL Mk2, разработанный бельгийской компанией FN Herstal, гранатомет IWI GL 40, разработанный израильской компанией Israel Weapon Industries (IWI). Гранатомет FN40GL (https://zonwar.ru/granatomet/podstvol/FN_GL1.html) содержит ствол, позади ствола гранатомета расположена короткая ствольная коробка с ударно-спусковым механизмом. Ударно-спусковой механизм FN40GL одинарного действия. Взведение ударника осуществляется автоматически при перезарядке. Режим огня - одиночный. Ударно-спусковой механизм состоит из двух частей: жестко закрепленного модуля - с ударным механизмом и съемного модуля - со спусковым механизмом, что позволило использовать гранатомет в качестве подствольного гранатомета, а также в качестве отдельного самостоятельного оружия. Спусковой крючок выполнен в виде кольца и частично выполняет функции спусковой скобы. Расположение крючка-скобы позволяет стрелку производить стрельбу из гранатомета, присоединенного к винтовке, не меняя положения стреляющей руки, не снимая с рукоятки.

Такая конструкция гранатомета не обеспечивает безопасность обращения с гранатометом из-за невозможности повторного накола капсюля при закрытом стволе в случае осечки.

Известен 40-мм подствольный противопехотный гранатомет ГП-34 (http://www.ak-info.ru/joomla/index.php/devices/18-akgrenade/61-gp34about?ysclid=lyio86l2d4979813536), состоящий из казенника и корпуса с рукояткой. В корпусе размещен ударно-спусковой механизм, состоящий из курка с ударником, спуска с тягой, толкателя, пружины спуска, боевой пружины, гнетка. Ударник одним концом шарнирно на оси установлен в курке, а другим концом входит в центральное отверстие казенника. Курок вращается на оси, а связанный с ним ударник совершает поступательное движение. Спуск с тягой предназначен для взведения курка. Пружина спуска служит для возвращения спуска в исходное (переднее) положение, воздействуя через толкатель на тягу и связанный с ней осью спуск. Защелка предназначена для инерционной блокировки спуска с тягой при падениях автомата с установленным на нем гранатометом на затылок приклада. Защелка размещена в вертикальном пазу корпуса на оси и приводится в действие под воздействием пружины. В цилиндрическом гнезде корпуса размещена боевая пружина, которая через гнеток передает усилие на курок с ударником. Верхняя часть гнетка с пазом передает через ось усилие боевой пружины при спуске курка, нижняя часть гнетка с выступом служит для отбоя курка.

Такое конструктивное решение с наличием рукоятки на корпусе для обеспечения удобства нажатия на спусковой крючок влечет за собой увеличение длины ударно-спускового механизма и общей длины гранатомета. Также такая конструкция гранатомета не обеспечивает удобную замену магазина автомата при установленном подствольном гранатомете.

Раскрытие сущности изобретения

Задачей, решаемой данным изобретением, является расширение арсенала технических средств. При этом обеспечивается технический результат, заключающийся в повышении безопасности обращения с гранатометом за счет возможности повторного накола капсюля в случае осечки без открывания ствола гранатомета, в повышении удобства обслуживания гранатомета за счет возможности извлечения ударно-спускового механизма отделяемым блоком и эргономичного направления движения спускового рычага и его расположения, что позволяет исключить из конструкции гранатомета элементы удержания, передающие на руку стрелка энергию отдачи, в возможности замены магазина на оружии с установленным гранатометом.

Для решения указанной задачи и достижения отмеченного технического результата в настоящем изобретении предложен ударно-спусковой механизм, содержащий: корпус, предназначенный для размещения деталей ударно-спускового механизма, блокиратор и курок, установленные в корпус посредством втулок, при этом блокиратор выполнен в виде подпружиненного трехплечего рычага с возможностью взаимодействия его заднего верхнего плеча со ствольной коробкой автомата при закреплении на нем гранатомета, нижнего плеча - с приспособлением для стрельбы при присоединении на него гранатомета и с возможностью обеспечения его передним верхним плечом блокировки курка при отделении гранатомета от автомата или приспособления для стрельбы, подвижные задний и передний упоры, между которыми размещена боевая пружина, тягу, одним концом шарнирно соединенную с курком, другим концом шарнирно соединенную с зацепом, упор, соединенный с тягой, взаимодействующий с задним подвижным упором для взведения боевой пружины перед выстрелом, зацеп, взаимодействующий с подвижным передним упором, и неподвижный упор, взаимодействующий с подвижным задним упором, для взведения боевой пружины при отбое курка, спусковой рычаг, установленный с возможностью совместного вращения на оси, на которой выполнены выступы и поверхности в виде лысок, взаимодействующие с зацепом и ползуном при нажатии на спусковой рычаг, предохранитель, предназначенный для обеспечения блокировки курка в положении «предохранение».

Особенность ударно-спускового механизма по настоящему изобретению состоит в том, что предохранитель выполнен двусторонним.

Другая особенность ударно-спускового механизма по настоящему изобретению состоит в том, что спусковой рычаг выполнен двусторонним.

Краткое описание чертежей

Сущность изобретения поясняется чертежами, на которых изображено:

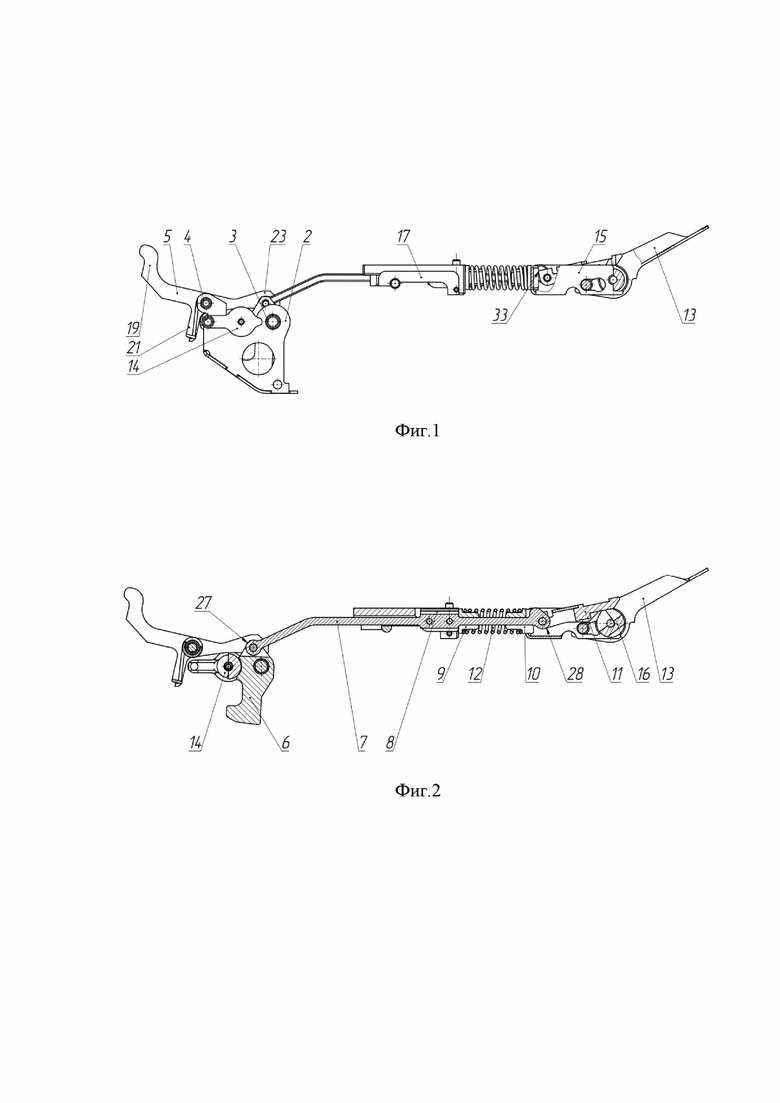

на фиг. 1 - ударно-спусковой механизм, положение - курок заблокирован, предохранитель включен;

на фиг. 2 - ударно-спусковой механизм, положение - курок заблокирован, предохранитель включен (ползун и неподвижный упор сняты);

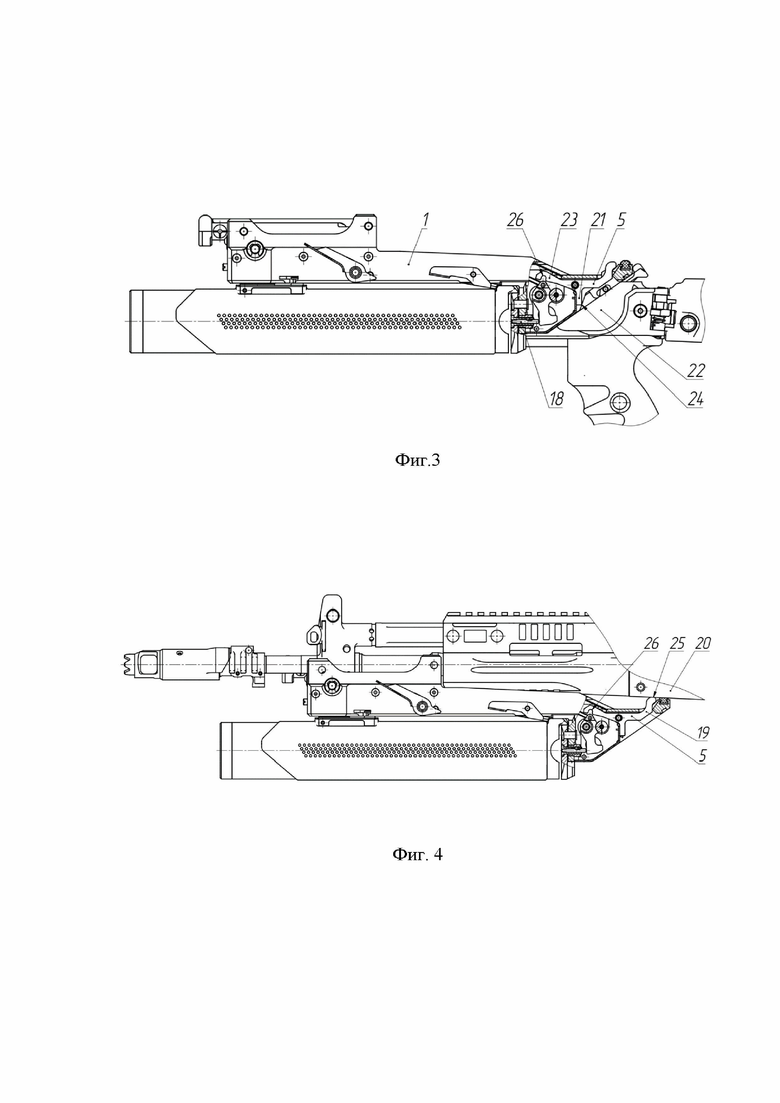

на фиг. 3 - ударно-спусковой механизм установлен на приспособление для стрельбы;

на фиг. 4 - ударно-спусковой механизм установлен на автомат;

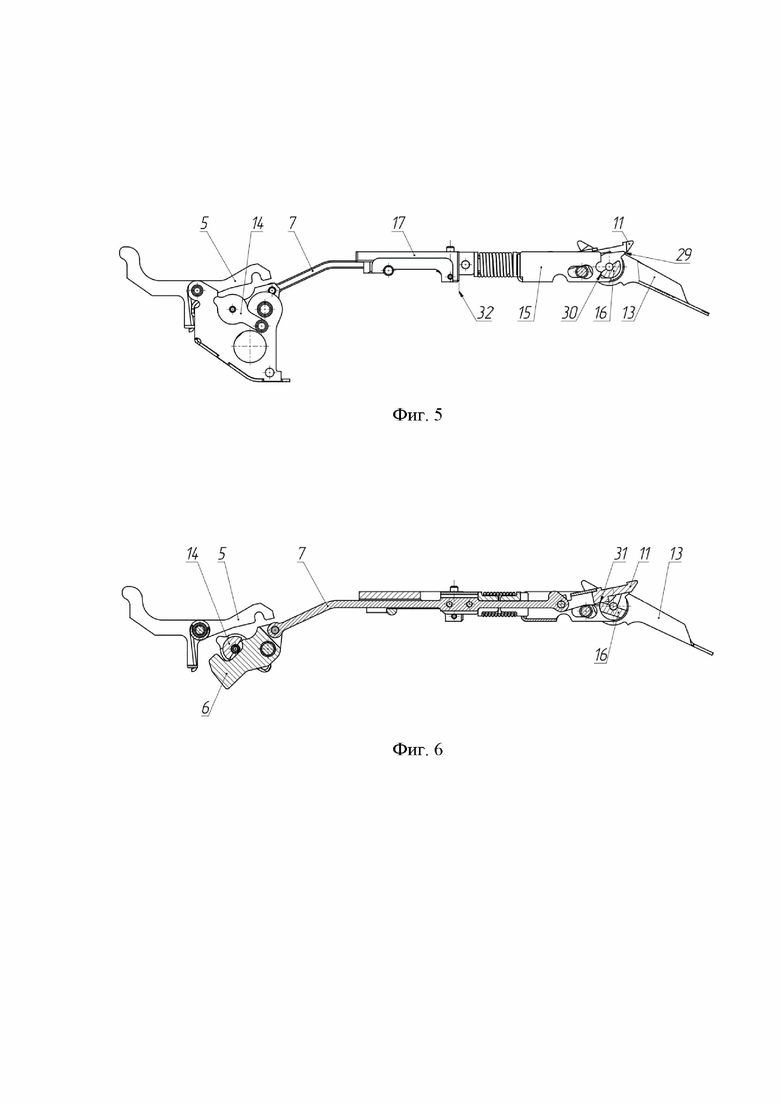

на фиг. 5 - ударно-спусковой механизм, положение перед выстрелом;

на фиг. 6 - ударно-спусковой механизм, положение перед выстрелом (ползун и неподвижный упор сняты);

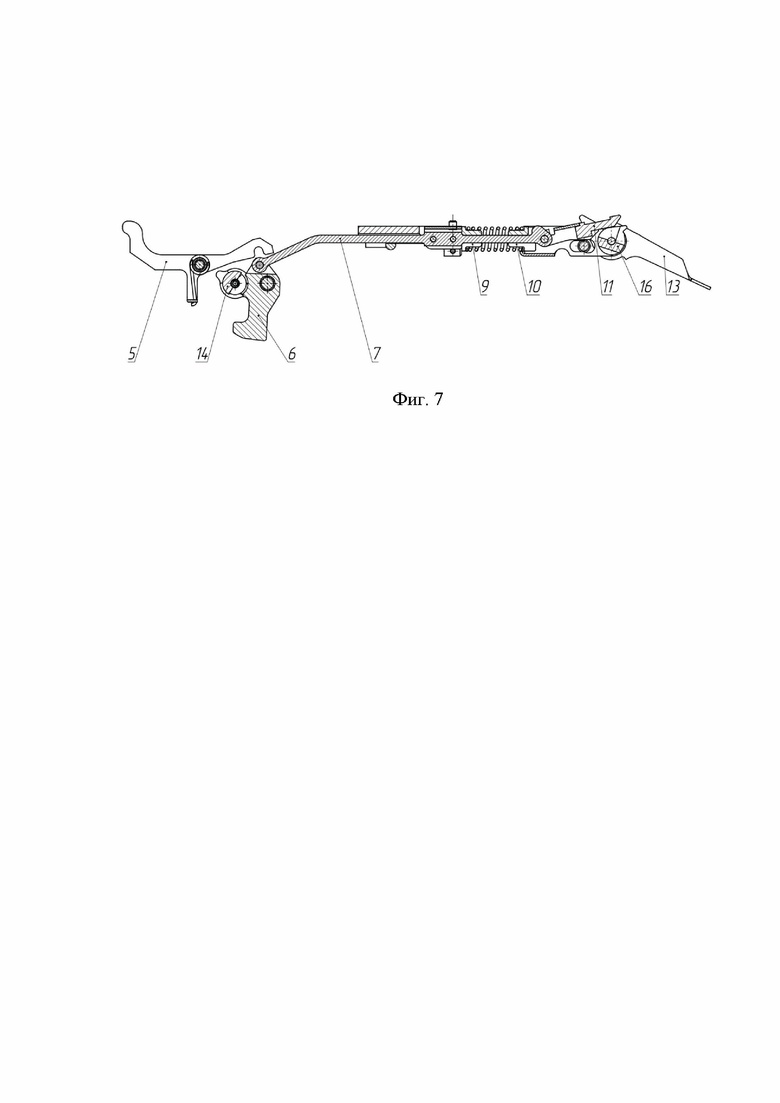

на фиг. 7 - ударно-спусковой механизм, положение при отбое курка.

Осуществление изобретения

Ударно-спусковой механизм по настоящему изобретению предназначен для использования в гранатометах, например в подствольных гранатометах, а также может быть использован и в ручных автономных гранатометах. Гранатомет может применяться присоединенным к автомату либо к приспособлению для стрельбы - специальному отъемному прикладу, позволяющему использовать гранатомет как отдельное оружие.

Ударно-спусковой механизм устанавливается в рамку 1 (фиг. 3) гранатомета и содержит корпус 2 (фиг. 1), в который посредством втулок 3 и 4 установлены блокиратор 5 и курок 6, тяга 7 с упором 8, подвижные задний 9 и передний 10 упоры, зацеп 11, боевую пружину 12, спусковой рычаг 13, предохранитель 14, ползун 15, ось 16, неподвижный упор 17, ударник 18.

Детали ударно-спускового механизма объединены корпусом 2, который защищает их от загрязнения и позволяет извлекать ударно-спусковой механизм единым блоком.

Блокиратор 5 (фиг. 1) выполнен в виде подпружиненного трехплечего рычага с возможностью взаимодействия его заднего верхнего плеча 19 со ствольной коробкой автомата 20 (фиг. 4) при закреплении на нем гранатомета, нижнего плеча 21 - с приспособлением 22 (фиг. 3) для стрельбы при присоединении на него гранатомета и с возможностью обеспечения его передним верхним плечом 23 блокировки курка 6 при отделении гранатомета от автомата 20 или приспособления 22 для стрельбы. На блокираторе 5 выполнены поверхности 24 (фиг. 3) и 25 (фиг. 4), а также паз 26 (фиг. 3 и 4).

Тяга 7 (фиг. 2) с неподвижным упором 17 концом 27 шарнирно соединена с курком 6, другим концом 28 шарнирно соединена с зацепом 11. Боевая пружина 12 (фиг. 2) размещена на тяге 7 между подвижными задним 9 и передним 10 упорами. На тяге 7 выполнен упор 8, предназначенный для взведения боевой пружины 12.

Ползун 15 предназначен для взведения боевой пружины 12, выполнен с возможностью взаимодействия с подвижным передним упором 10 и осью 16.

Спусковой рычаг 13 располагается над стволом гранатомета и вращается вместе с осью 16, расположенной горизонтально и перпендикулярно оси канала ствола. На оси 16 выполнены выступы 29 (фиг. 5) и поверхности 30 (фиг. 5) и 31 (фиг. 6) в виде лысок. При нажатии на спусковой рычаг 13 выступы 29, поверхности 30 и 31 оси 16 взаимодействуют с зацепом 11 и ползуном 15. Спусковой рычаг 13 выполнен двусторонним и расположен с обеих сторон гранатомета.

Предохранитель 14 блокирует курок 6 при установке его в режим «предохранение». Предохранитель 14 выполнен двусторонним и расположен с обеих сторон гранатомета.

Работа механизма блокировки курка 6 осуществляется следующим образом. При установке гранатомета на автомат 20 (фиг. 4) его ствольная коробка давит на поверхность 25 блокиратора 5 и поворачивает его. При установке гранатомета на приспособление 22 для стрельбы (фиг. 3) блокиратор 5 поворачивается поверхностью 24. Если гранатомет отделен от автомата 20 или приспособления 22 для стрельбы, то курок 6 блокируется пазом 26 блокиратора 5.

Для выстрела из гранатомета производится нажатие на спусковой рычаг 13, который поворачивается вместе с осью 16. При этом выступы 29 (фиг. 5) на оси 16 тянут зацеп 11, а поверхности 30 (фиг. 5) в канавке оси 16 толкают ползун 15, который взводит боевую пружину 12. Тяга 7, связанная с зацепом 11, также взводит боевую пружину 12 в противоположном направлении и отводит курок 6 назад. При дальнейшем движении ось 16 своей поверхностью 30 в канавке выталкивает зацеп 11 вверх, срывая его с выступов 29 на оси 16. Курок 6 с тягой 7 и зацепом 11 движутся под действием боевой пружины 12.

Перед моментом касания курком 6 ударника 18 подвижный задний упор 9 боевой пружины 12 останавливается поверхностью 32 (фиг. 5) неподвижного упора 17, что прекращает ускорение курка 6 боевой пружиной 12, а подвижный передний упор 10 ударяется в зацеп 11, начиная взведение боевой пружины 12. Курок 6, двигаясь по инерции, наносит удар по ударнику 18, разбивая капсюль, останавливается, и начинает движение в обратном направлении под действием боевой пружины 12. Таким образом, осуществляется отбой курка 6.

При отпускании спускового рычага 13 боевая пружина 12 толкает ползун 15, который возвращает ось 16 в исходное положение. Ось 16, при вращении, выступами 29 скользит по зацепу 11, поднимая его. При достижении осью 16 исходного положения, зацеп 11 соскакивает с выступов 29 и возвращается в исходное положение под действием боевой пружины 12, которая давит на поверхность 33 зацепа 11 посредством подвижного переднего упора 10.

Таким образом, расширяя арсенал технических средств, настоящее изобретение обеспечивает технический результат, состоящий в повышении безопасности обращения с гранатометом за счет возможности повторного накола капсюля в случае осечки без открывания ствола гранатомета, в повышении удобства обслуживания гранатомета за счет возможности извлечения ударно-спускового механизма отделяемым блоком и эргономичного направления движения спускового рычага и его расположения, что позволяет исключить из конструкции гранатомета элементы удержания, передающие на руку стрелка энергию отдачи, в возможности замены магазина на оружии с установленным гранатометом.

Ударно-спусковой механизм содержит корпус, предназначенный для размещения деталей ударно-спускового механизма, блокиратор и курок, установленные в корпус посредством втулок. Блокиратор выполнен в виде подпружиненного трехплечего рычага, заднее верхнее плечо взаимодействует со ствольной коробкой автомата, нижнее плечо - с приспособлением для стрельбы, переднее верхнее плечо - для блокировки курка при отделении гранатомета от автомата или приспособления для стрельбы. Установлены подвижные задний и передний упоры, между которыми размещена боевая пружина, тяга, одним концом шарнирно соединенная с курком, другим концом шарнирно соединена с зацепом. Упор, соединенный с тягой, взаимодействует с подвижным задним упором для взведения боевой пружины перед выстрелом, зацеп взаимодействует с подвижным передним упором и неподвижный упор, взаимодействующий с подвижным задним упором для взведения боевой пружины при отбое курка. Спусковой рычаг установлен на оси, предохранитель обеспечивает блокировку курка в положении «предохранение». Технический результат - расширение арсенала технических средств, повышение безопасности обращения и удобства обслуживания гранатомета. 2 з.п. ф-лы, 7 ил.

1. Ударно-спусковой механизм, установленный в рамку гранатомета, содержащий корпус, предназначенный для размещения деталей ударно-спускового механизма, блокиратор и курок, установленные в корпус посредством втулок, при этом блокиратор выполнен в виде подпружиненного трехплечего рычага с возможностью взаимодействия его заднего верхнего плеча со ствольной коробкой автомата при закреплении на нем гранатомета, нижнего плеча - с приспособлением для стрельбы при присоединении на него гранатомета и с возможностью обеспечения его передним верхним плечом блокировки курка при отделении гранатомета от автомата или приспособления для стрельбы, подвижные задний и передний упоры, между которыми размещена боевая пружина, тягу, одним концом шарнирно соединенную с курком, другим концом шарнирно соединенную с зацепом, упор, соединенный с тягой, взаимодействующий с подвижным задним упором для взведения боевой пружины перед выстрелом, зацеп, взаимодействующий с подвижным передним упором, и неподвижный упор, взаимодействующий с подвижным задним упором, для взведения боевой пружины при отбое курка, спусковой рычаг, установленный с возможностью совместного вращения на оси, на которой выполнены выступы и поверхности в виде лысок, взаимодействующие с зацепом и ползуном при нажатии на спусковой рычаг, предохранитель, предназначенный для обеспечения блокировки курка в положении «предохранение».

2. Ударно-спусковой механизм по п.1, отличающийся тем, что предохранитель выполнен двусторонним.

3. Ударно-спусковой механизм по п.1, отличающийся тем, что спусковой рычаг выполнен двусторонним.
