Изобретение относится к средствам инженерного вооружения и может быть использовано для обеспечения маскировки на местности оборудования, бронетехники и стационарных сооружений военных объектов от технических средств разведки, таких как оптической, радиолокационной и тепловой.
Известно маскировочное устройство (патент RU 96419 U1, МПК F41H 3/00, опубл. 27.07.2010), содержащее одну либо несколько соединенных друг с другом гибких сетчатых основ, на каждой из которых закреплены двухслойные ленты, первый слой которых выполнен из материала цвета подстилающей поверхности, а второй - из материала белого цвета, отражающая способность которого максимально приближена к свойствам снежного покрова как в оптическом, так и в ультрафиолетовом спектре излучения, причем закрепление лент осуществлено таким образом, что одна из наружных сторон устройства имеет цвет подстилающей поверхности, а другая - белый, при этом один из двух слоев выполнен из электропроводящего материала, а другой - из неэлектропроводящего.
Также известен защитный маскировочный экран (патент RU 2476810 С2, МПК F41H 3/00, опубл. 27.02.2013), состоящий из размещенного на трансформируемом сборно-разборном каркасе гибкого комплексного покрытия, имеющего слоистую конструкцию, верхний слой которой свободно, без закрепления, уложенный на нижний слой, изготовлен из маскировочного материала, а нижний - из скрепленных между собой посредством гибких петель полос проволочной плетеной металлической сетки, окантованных по всему периметру гибким и прочным материалом, при этом металлическая сетка выполнена с размером ячейки в свету не более 30 мм из проволоки толщиной не менее 2,5 мм.
Известно также маскировочное покрытие (патент RU 2007687 С1, МПК F41H 3/00, опубл. 15.02.1994), содержащее полотнища с нанесенными на них пятнами окраски и элементы соединения полотнищ по их кромкам, отличающееся тем, что каждое полотнище содержит две и более зон окрашивания квадратной формы со стороной, равной ширине полотнища, каждая зона включает основной и n дополнительных цветов деформирующей окраски, причем на границах полотнищ выполнены пятна двух цветов, а линейный размер каждого пятна на кромке полотнища составляет 1/3 линейного размера зоны окрашивания.
Недостатками известных из уровня техники маскировочных средств являются низкая эффективность маскировки для средств оптической разведки, низкая функциональность и ограниченность в применении, а также сложность конструкции и эксплуатации.
Задачей предлагаемого изобретения является устранение недостатков уровня техники.
Технический результат изобретения заключается в повышении эффективности маскировки, а также в повышении эксплуатационных характеристик покрытия, в том числе в уменьшении времени на сворачивание маскировочного покрытия.
Поставленная задача решается, а приведенный технический результат достигается маскировочным покрытием, включающим соединенные между собой участки полотна, содержащие нижний слой из мелкоячеистой сетки и верхний маскировочный слой из окрашенного тканевого материала, присоединенный к нижнему слою с помощью гибкого крепежа. Маскировочное покрытие характеризуется тем, что участки полотна соединены между собой неразъемным соединением, содержащим гибкие петли для крепления покрытия на объекте, и образуют собой участок полотна прямоугольной формы, содержащий по кромке быстроразъемное петельное соединение для соединения таких участков покрытия между собой, выполненное путем последовательного продевания петель соединяемых участков полотна друг в друга, при этом верхний маскировочный слой полотна содержит прорези и выполнен с несистемным деформирующим окрашиванием, включающим неповторяющийся рисунок, содержащий окрашенные элементы в пиксельной графике различной формы и цвета, размещающиеся на полотне, как вплотную друг к другу, так и на расстоянии.
Маскировочное покрытие характеризуется также тем, что содержит радиопоглощающие и теплоотражаюшие модули, быстроразъемное петельное соединение содержит дополнительные укороченные петли, прорези на верхнем маскировочном покрытии выполнены в форме полукруга и/или треугольника, а неповторяющийся рисунок деформирующего окрашивания получен с применением цифрового алгоритма.
Заявленное маскировочное покрытие представляет собой соединенные между собой участки полотен, состоящих из двух слоев. Один слой (нижний) представляет собой мелкоячеистую сетку с достаточной степенью жесткости для обеспечения незацепления покрытия за выступающие элементы техники, оборудования или сооружений. Второй слой (верхний) представляет собой участок маскировочного тканевого материала определенного однотонного (сплошного) цвета (оттенка) с нанесенным на него деформирующим несистемным окрашиванием, которое выполнено с применением минеральных пигментных красителей, и присоединен к нижнему слою, например, нитками.
Деформирующее несистемное окрашивание представляет собой неповторяющийся рисунок, включающий элементы пиксельной графики различного размера, формы и, например, цветового оттенка, которые расположены относительно друг друга, как вплотную, так и на расстоянии. При этом указанные элементы могут в том числе располагаться (быть нанесены) в повернутом на различный угол виде, что дополнительно обеспечивает неповторимость образуемого ими рисунка маскировочного полотна.
Выбор цвета маскировочного покрытия и нанесенного на него деформирующего окрашивания зависит от текущего времени года (зима, лето) и типа местности применения (лес, степь, пустыня и т.п.).
Современные средства технической разведки основываются на принципах запоминания, распознавания и дальнейшего сопоставления поступающего изображения разведываемой области местности. Поэтому одной из важных задач маскировки является обеспечение отсутствия повторяемости рисунка, содержащегося на маскировочном покрытии.
Для этих целей при создании уникального (неповторяющегося) рисунка деформирующего окрашивания, состоящего из отдельных элементов пиксельной графики, может быть применен метод печати и специальный цифровой алгоритм, обеспечивающий генерацию уникального неповторяющегося расположения окрашенных элементов (пятен) на маскирующем полотне. При этом окрашенные элементы, выполненные в пиксельной графике, могут располагаться, как вплотную друг к другу, тем самым образуя новый уникальный элемент, так и на расстоянии. При этом для целей обеспечения неповторяемости рисунка деформирующего окрашивания цифровой алгоритм учитывает в своей работе возможность переворота соединяемых участков полотна. Также для указанных целей может быть применен метод соединения участков полотна в определенном порядке и/или разрезания полотна тканевого материала с нанесенным деформирующим окрашиванием в специальном порядке.
Полотна маскировочного покрытия снабжены петлями, расположенными по краям нижнего слоя (сетки) для скрепления участков полотна между собой. При этом маскировочное покрытие включает, как неразъемное соединение участков полотен, так и быстроразъемное соединение участков полотен, соединенных между собой неразъемным соединением. Петельное скрепление полотен покрытия специальным способом.
Благодаря оригинальному техническому решению реализации петельного шва (фиг. 1) обеспечивается возможность осуществлять сборку участков покрытия между собой без применения дополнительного шнура, а также возможность быстро разъединить участки полотна между собой, отсоединив лишь крайнюю петлю и потянув участки полотна друг от друга.
На верхнем слое маскировочного покрытия выполнены прорези различной формы, которые призваны имитировать элементы дикой растительности и их движение от ветра, а также обеспечивать ветроустойчивость (воздухопроницаемость).
Заявленное маскировочное покрытие характеризуется модульным принципом построения маскировочной структуры и помимо соединенных между собой участков маскировочного полотна может также содержать специальные модули (накладки), обеспечивающие радиопоглощающую и теплоотражающую функцию. Указанные модули могут крепиться к полотну, в том числе с помощью укороченных петель.
Заявленное изобретение поясняется чертежами.

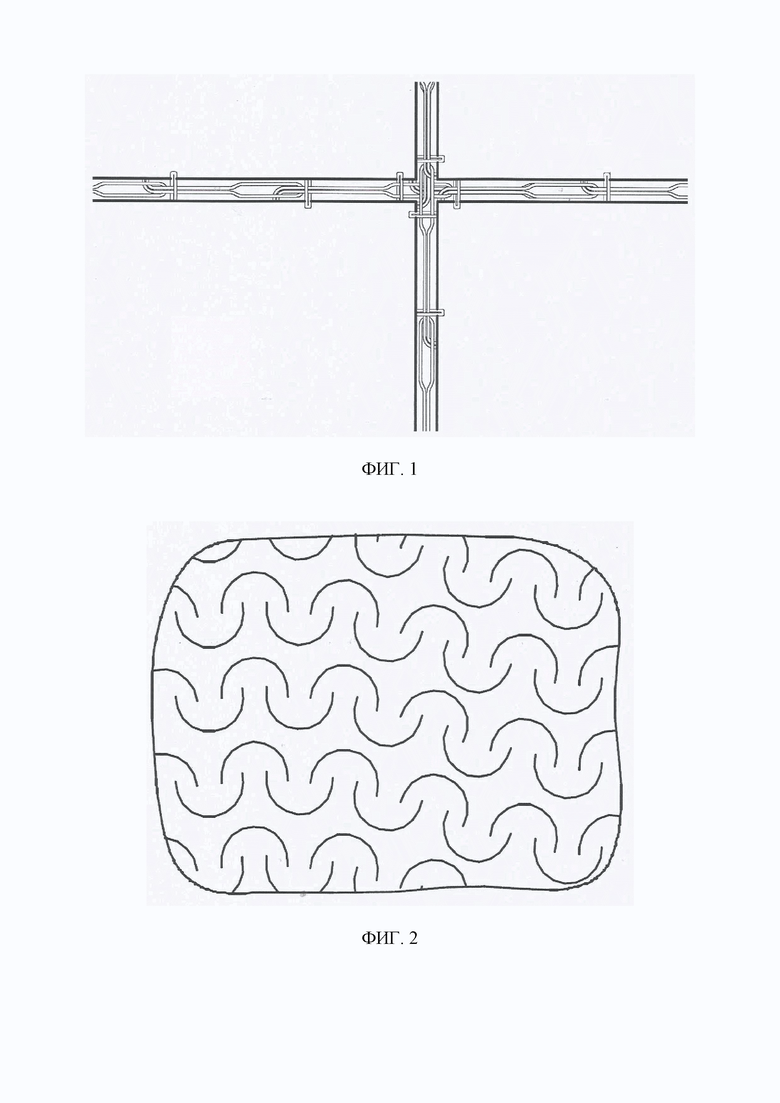

На фиг. 1 чертежей приведен пример петельного соединения участков полотен маскировочного покрытия между собой, а на фиг. 2 приведен пример выполнения прорезей на верхнем слое покрытия.
