Настоящее изобретение относится к устройству, генерирующему аэрозоль, (устройству для генерирования аэрозоля) для использования с изделием, генерирующим аэрозоль (изделием для генерирования аэрозоля). В частности, настоящее изобретение относится к устройству, генерирующему аэрозоль, для использования с изделием, генерирующим аэрозоль, причем устройство, генерирующее аэрозоль, содержит блок подавления запаха.
Из уровня техники известны изделия, генерирующие аэрозоль, в которых субстрат, образующий аэрозоль, такой как субстрат, содержащий табак, нагревают, а не сжигают. Обычно в таких изделиях, генерирующих аэрозоль, аэрозоль генерируется посредством передачи тепла от источника тепла к физически отдельному субстрату или материалу, образующему аэрозоль, который может быть расположен в контакте с источником тепла, внутри, вокруг или дальше по ходу потока относительно него. Во время использования изделия, генерирующего аэрозоль, летучие соединения высвобождаются из субстрата, образующего аэрозоль, посредством передачи тепла от источника тепла и захватываются воздухом, втягиваемым через изделие, генерирующее аэрозоль. По мере охлаждения высвобождаемых соединений они конденсируются или образуются с образованием аэрозоля.
В ряде документов предшествующего уровня техники раскрыты устройства, генерирующие аэрозоль, для потребления изделий, генерирующих аэрозоль. Такие устройства включают, например, электрически нагреваемые устройства, генерирующие аэрозоль, в которых аэрозоль генерируется за счет передачи тепла от одного или более электрических нагревательных элементов устройства, генерирующего аэрозоль, к субстрату, образующему аэрозоль, нагреваемого изделия, генерирующего аэрозоль.
Однако было обнаружено, что процесс нагревания субстрата, образующего аэрозоль, также может приводить к образованию неприятных запахов, что нежелательно. Эта проблема может быть особенно выраженной, когда субстрат, образующий аэрозоль, содержит табак. В некоторых случаях наблюдалось, что аэрозоль, генерируемый устройством, генерирующим аэрозоль, остается в воздухе и окружающей среде после того как пользователь закончил использование устройства, генерирующего аэрозоль. Это известно как «побочный запах». В других случаях наблюдалось, что неправильное использование или обслуживание устройства, генерирующего аэрозоль, может приводить к выраженному неприятному запаху. Он может появляться, когда, например, электрический нагревательный элемент устройства, генерирующего аэрозоль, не очищен надлежащим образом. Это известно как «плохой запах». И побочный запах, и плохой запах могут ощущаться как пользователем устройства, генерирующего аэрозоль, так и другими лицами, находящимися вблизи устройства, генерирующего аэрозоль.
Соответственно, было бы желательно создать устройство, генерирующее аэрозоль, в котором неприятные запахи, такие как побочный запах и плохой запах, вызванные нагреванием субстрата, образующего аэрозоль, уменьшаются или их появление предотвращаются.
Было бы желательно создать систему, генерирующую аэрозоль, которая дает пользователю возможность контролировать или регулировать по своему усмотрению запах, ощущаемый пользователем и людьми вокруг устройства, генерирующего аэрозоль.
Может быть желательно создать систему, генерирующую аэрозоль, которая уменьшает или предотвращает нежелательные запахи без использования слишком сильных ароматизаторов или приятных запахов.
Настоящее изобретение относится к устройству, генерирующему аэрозоль, для использования с изделием, генерирующим аэрозоль. Изделие, генерирующее аэрозоль, содержит субстрат, образующий аэрозоль. Устройство может содержать нагреватель для нагрева субстрата, образующего аэрозоль. Устройство может содержать блок подавления запаха.
Обеспечение блока подавления запаха может уменьшать или предотвращать неприятные запахи, такие как побочный запах или плохой запах, вызываемые нагреванием субстрата, образующего аэрозоль, что является преимуществом.
Блок подавления запаха может содержать по меньшей мере одну камеру для размещения в ней по меньшей мере одного субстрата для подавления запаха.
Обеспечение блока подавления запаха, содержащего камеру для размещения субстрата для подавления запаха, может позволить пользователю заменять субстрат для подавления запаха после того, как он израсходован. Благодаря этому блок подавления запаха может быть многоразовым. Это может дать пользователю возможность легко извлекать субстрат для подавления запаха, так что пользователь может при желании эффективно временно деактивировать блок подавления запаха.
Согласно настоящему изобретению предложено устройство, генерирующее аэрозоль, для использования с изделием, генерирующим аэрозоль, содержащим субстрат, образующий аэрозоль. Устройство содержит нагреватель для нагревания субстрата, образующего аэрозоль, и блок подавления запаха. Блок подавления запаха содержит по меньшей мере один блок подавления запаха, содержащий по меньшей мере одну камеру для размещения в ней по меньшей мере одного субстрата для подавления запаха.
Пользователь может использовать устройство, генерирующее аэрозоль, совместно с изделием, генерирующим аэрозоль, содержащим субстрат, образующий аэрозоль. Нагреватель устройства, генерирующего аэрозоль, нагревает субстрат, образующий аэрозоль, изделия, генерирующего аэрозоль, для генерирования аэрозоля, который может вдыхаться пользователем. При этом также могут выделяться определенные соединения, которые вызывают неприятный запах, такой как побочный запах или плохой запах. Блок подавления запаха может выделять по меньшей мере одну молекулу для подавления запаха для уменьшения или предотвращения этих неприятных запахов. В частности, указанная по меньшей мере одна молекула для подавления запаха может выделяться из по меньшей мере одного субстрата для подавления запаха, размещенного в по меньшей мере одной камере блока подавления запаха. Как описано ниже более подробно, субстрат для подавления запаха может выделять молекулу для подавления запаха, которая содержит молекулу, маскирующую запах, такую как отдушка. Субстрат для подавления запаха может выделять молекулу для подавления запаха или определенную комбинацию молекул для подавления запаха, способную создавать ольфакторные белила на основе запахов, образующихся в результате нагревания изделия, генерирующего аэрозоль. Субстрат для подавления запаха может выделять комбинацию молекулы, маскирующей запах, и молекулы, способной создавать ольфакторные белила. Ольфакторные белила не обладают ни приятным, ни плохим запахом.
Блок подавления запаха выделяет молекулу для подавления запаха в воздух, окружающий устройство, генерирующее аэрозоль. Это может позволить уменьшить или предотвратить любой неприятный запах в воздухе, окружающем устройство, генерирующее аэрозоль, что является преимуществом. Это может быть полезно как для пользователя устройства, генерирующего аэрозоль, так и для других лиц, находящихся вблизи устройства, генерирующего аэрозоль.
В настоящем документе применительно к настоящему изобретению термин «изделие, генерирующее аэрозоль» обозначает изделие, в котором субстрат, образующий аэрозоль, нагревается для получения и доставки вдыхаемого аэрозоля потребителю. В настоящем документе термин «субстрат, образующий аэрозоль» обозначает субстрат, способный выделять летучие соединения при нагреве для генерирования аэрозоля.
Обычная сигарета поджигается, когда пользователь подносит пламя к одному концу сигареты и втягивает воздух через другой конец. Локализованное тепло, обеспечиваемое пламенем и кислородом в воздухе, втягиваемом через сигарету, является причиной возгорания конца сигареты, и обусловленное этим горение генерирует вдыхаемый дым. Для сравнения, в нагреваемых изделиях, генерирующих аэрозоль, аэрозоль генерируется в результате нагрева субстрата, образующего аэрозоль, такого как табак. Известные нагреваемые изделия, генерирующие аэрозоль, включают, например, электрически нагреваемые изделия, генерирующие аэрозоль, и изделия, генерирующие аэрозоль, в которых аэрозоль генерируется в результате передачи тепла от горючего тепловыделяющего элемента или источника тепла к физически отделенному материалу, образующему аэрозоль. Нагреваемые изделия, генерирующие аэрозоль, также включают вейпинговые устройства, выполненные с возможностью генерировать аэрозоль из жидкого субстрата, образующего аэрозоль.
Устройство может дополнительно содержать углубление для размещения изделия, генерирующего аэрозоль, причем указанная по меньшей мере одна камера изолирована от углубления таким образом, что воздух не может проходить из камеры в углубление через устройство, генерирующее аэрозоль.
Обеспечение по меньшей мере одной камеры, изолированной от углубления, может предотвращать прохождение молекул для подавления запаха из блока подавления запаха в углубление и их вдыхание непосредственно в полость рта пользователя. Как указано выше, предполагается, что молекулы для подавления запаха выделяются в окружающий воздух и уменьшают или предотвращают неприятные запахи, образующиеся при использовании устройства, генерирующего аэрозоль. Прямое взаимодействие молекул для подавления запаха с основным потоком аэрозоля, генерируемым в устройстве, генерирующим аэрозоль, до вдыхания обоих в ротовую полость пользователя может быть нежелательным. Изолирование указанной по меньшей мере одной камеры от углубления может предотвращать это, что является преимуществом.
Устройство, генерирующее аэрозоль, может включать организацию потоков воздуха, которая полностью отделяет поток воздуха через блок подавления запаха от потока воздуха через углубление для размещения изделия, генерирующего аэрозоль.
Устройство, генерирующее аэрозоль, может быть по существу продолговатой формы и проходить между проксимальным концом и дистальным концом.
Применительно к настоящему изобретению термин «проксимальный конец» относится к концу устройства, генерирующего аэрозоль, ближайшему к углублению для размещения изделия, генерирующего аэрозоль. «Дистальный» конец обозначает конец устройства, генерирующего аэрозоль, противоположный «проксимальному концу».
В тех случаях, когда устройство, генерирующее аэрозоль, является по существу продолговатым по форме и проходит между проксимальным концом и дистальным концом, направление между проксимальным концом и дистальным концом может называться «продольной осью» или «продольным направлением» изделия, генерирующего аэрозоль.
Блок подавления запаха может быть расположен в любом месте на устройстве. Например, блок подавления запаха может быть расположен между проксимальным концом и дистальным концом устройства. Блок подавления запаха может быть расположен ближе к проксимальному концу устройства, чем к дистальному концу устройства; другими словами, блок подавления запаха может быть расположен в проксимальной половине устройства, генерирующего аэрозоль. Блок подавления запаха может быть расположен на проксимальном конце устройства.
Блок подавления запаха может быть расположен ближе к дистальному концу устройства, чем к проксимальному концу устройства; другими словами, блок подавления запаха может быть расположен в дистальной половине устройства, генерирующего аэрозоль. Блок подавления запаха может быть расположен на дистальном конце устройства.
Расположение блока подавления запаха на дистальном конце устройства может обеспечить максимальное расстояние между блоком подавления запаха и углублением для размещения изделия, генерирующего аэрозоль. Это может дополнительно предотвращать прохождение молекул для подавления запаха из блока подавления запаха в углубление для размещения изделия, генерирующего аэрозоль, и их прямое вдыхание в ротовую полость пользователя, что является преимуществом.
Расположение блока подавления запаха на дистальном конце устройства может способствовать обеспечению широкого распределения молекул для подавления запаха из блока подавления запаха в воздухе, окружающем устройство, генерирующее аэрозоль, для наиболее эффективного уменьшения или предотвращения неприятных запахов в окружающем воздухе, что является преимуществом. Это может быть особенно важно для улучшения ощущений тех, кто находится вокруг устройства, генерирующего аэрозоль, но не являются пользователями устройства, генерирующего аэрозоль.
Блок подавления запаха может быть расположен на продольной поверхности устройства, генерирующего аэрозоль. Блок подавления запаха может быть расположен на дистальном торце устройства, генерирующего аэрозоль. Это может дополнительно способствовать максимальному отделению блока подавления запаха от углубления на проксимальном конце устройства, что является преимуществом.
Углубление для размещения изделия, генерирующего аэрозоль, может быть расположено на продольной поверхности устройства, генерирующего аэрозоль. Полость для размещения изделия, генерирующего аэрозоль, может быть расположена на проксимальном торце устройства, генерирующего аэрозоль. Это может дополнительно способствовать максимальному разделению между блоком подавления запаха и углублением, что является преимуществом.
Указанная по меньшей мере одна камера может представлять собой открытую камеру без закрывающего элемента.
Блок подавления запаха может дополнительно содержать крышку, выполненную с возможностью перемещения между закрытым положением, в котором указанная по меньшей мере одна камера закрыта крышкой, и открытым положением, в котором указанная по меньшей мере одна камера не закрыта крышкой.
Обеспечение крышки может давать возможность удерживания субстрата для подавления запаха в камере во время использования вне зависимости от ориентации устройства, генерирующего аэрозоль, что является преимуществом. Обеспечение крышки также может исключать возможность того, что пользователь непреднамеренно дотронется до субстрата для подавления запаха при использовании устройства, генерирующего аэрозоль. Это может быть полезно из соображений гигиены и также может обеспечивать возможность эффективного функционирования субстрата для подавления запаха.
Обеспечение крышки с возможностью перемещения между открытым и закрытым положениями может давать пользователю возможность заменять субстрат для подавления запаха после того как, он израсходован. Это может обеспечивать возможность многократного использования блока подавления запаха, что является преимуществом.
Крышка может быть присоединена к остальной части устройства, генерирующего аэрозоль, любыми средствами. Крышка может быть присоединена к остальной части устройства, генерирующего аэрозоль, посредством сдвигового механизма или поворотного механизма. Присоединение крышки к остальной части устройства, генерирующего аэрозоль, посредством шарнирного механизма дает преимущества. Крышка может быть выполнена за одно целое с по меньшей мере частью остальной части устройства, генерирующего аэрозоль; в этом случае шарнирный механизм может представлять собой гибкий шарнир.
Крышка может быть выполнена с возможностью полного отделения от остальной части устройства, генерирующего аэрозоль.
Блок подавления запаха может содержать удерживающее средство для удерживания крышки в закрытом положении. Удерживающее средство может содержать магнитную защелку, болт, зажим, замок, защелку или фрикционную посадку.
Крышка может содержать окошко, через которое может быть видна по меньшей мере одна полость. Обеспечение окошка может позволять пользователю легко определять, содержит ли по меньшей мере одна полость субстрат для подавления запаха, что является преимуществом. Окошко может дополнительно позволять пользователю проверять состояние субстрата для подавления запаха в по меньшей мере одной полости.
Окошко может содержать часть из прозрачного материала. Крышка может быть полностью образована из прозрачного материала.
Окошко может содержать сетчатую часть, через которую может быть видна по меньшей мере одна полость, но которая при этом позволяет удерживать субстрат для подавления запаха на месте.
В случае, если блок подавления запаха содержит крышку, блок подавления запаха может содержать средство, которое позволяет молекулам для подавления запаха выходить из блока подавления запаха, когда крышка находится в закрытом положении.
Блок подавления запаха может содержать путь для потока воздуха, выполненный таким образом, что воздух может проходить в блок через впуск (вход) для воздуха, проходить через указанную по меньшей мере одну камеру и выходить из выпуска (выхода) для воздуха. Другими словами, блок подавления запаха создает однонаправленный путь для потока воздуха.
Обеспечение однонаправленного пути для потока воздуха может обеспечить возможность поступления воздуха в блок подавления запаха через впуск для воздуха и прохождения в по меньшей мере одну камеру, где воздух может захватывать молекулы для подавления запаха из субстрата для подавления запаха, расположенного в по меньшей мере одной камере. Воздух с захваченными молекулами для подавления запаха может затем выходить из блока подавления запаха через выпуск для воздуха, таким образом, что молекулы для подавления запаха могут быть диспергированы в воздухе, окружающем устройство, генерирующее аэрозоль.
Впуск для воздуха и выпуск для воздуха сообщаются по текучей среде с по меньшей мере одной камерой.
Обеспечение одностороннего пути для потока воздуха может максимизировать концентрацию молекул для подавления запаха, выделяемых в окружающий воздух, что является преимуществом.
Впуск для воздуха может содержать любое число отверстий. Например, впуск для воздуха может содержать от 1 до 10 отверстий.
Выпуск для воздуха может содержать любое число отверстий. Например, выпуск для воздуха может содержать от 1 до 10 отверстий.
Устройство, генерирующее аэрозоль, может содержать кожух. По меньшей мере один из впуска для воздуха и выпуска для воздуха может содержать по меньшей мере одно отверстие, проходящее через кожух устройства, генерирующего аэрозоль.
Блок подавления запаха может дополнительно содержать фильтр для уменьшения или предотвращения попадания посторонних объектов в блок подавления запаха. Фильтр может быть расположен между впуском для воздуха и по меньшей мере одной камерой, таким образом, что воздух, поступающий в блок подавления запаха через впуск для воздуха, должен пройти через фильтр. Фильтр может представлять собой бумажный фильтр, выполненный с возможностью удалять посторонние объекты, такие как пыль. Фильтр может содержать сетку или тканый материал, выполненные с возможностью удалять только более крупные посторонние объекты.
Выпуск для воздуха может быть выполнен проходящим через крышку. Выпуск для воздуха может содержать по меньшей мере одно отверстие, проходящее через крышку.
Обеспечение выпуска для воздуха, проходящего через крышку, может создавать удобный путь для выхода воздуха с захваченными молекулами для подавления запаха из камеры, что является преимуществом. Как указано выше, может быть полезно дать пользователю возможность смотреть через крышку в камеру. Обеспечение выпуска для воздуха в крышке может позволять пользователю смотреть в камеру через выпуск для воздуха, что является преимуществом.
Выпуск для воздуха может содержать множество продолговатых отверстий или прорезей.
Устройство, генерирующее аэрозоль, может дополнительно содержать зарядный порт для соединения устройства, генерирующего аэрозоль, с внешним источником питания, причем зарядный порт находится в сообщении по текучей среде с указанной по меньшей мере одной камерой, при этом зарядный порт действует как впуск для воздуха.
В тех случаях, когда устройство, генерирующее аэрозоль, содержит электрический нагреватель, устройство может содержать зарядный порт для соединения устройства, генерирующего аэрозоль, с внешним источником питания. Внешний источник питания может использоваться для зарядки перезаряжаемой батареи в устройстве, генерирующем аэрозоль. В качестве альтернативы или дополнительно внешний источник питания может подавать питание непосредственно на электрический нагреватель и другие электронные компоненты устройства, генерирующего аэрозоль.
Зарядный порт может представлять собой любой зарядный порт. Например, зарядный порт может представлять собой порт микро-USB или порт мини-USB.
Зарядный порт может содержать углубление с электрическими соединениями, расположенными в углублении. Для того чтобы зарядный порт мог действовать также в качестве впуска для воздуха, углубление может содержать по меньшей мере одно отверстие в углублении, причем указанное по меньшей мере одно отверстие сообщается по текучей среде с камерой.
При использовании воздух поступает в углубление зарядного порта, проходит через по меньшей мере одно отверстие и в камеру.
Обеспечение зарядного порта, действующего как впуск для воздуха, позволяет уменьшить число отверстий, которые нужно выполнить в кожухе устройства, генерирующего аэрозоль, что является преимуществом. Это может снизить сложность изготовления и улучшить внешний вид устройства. Обеспечение зарядного порта, действующего как впуск для воздуха, может быть особенно подходящим для устройств, которые содержат внутренний источник питания, заряжаемый внешним источником питания. За счет этого зарядный порт может быть пуст во время использования устройства, генерирующего аэрозоль, и впуск для воздуха не будет блокироваться внешним источником питания, что является преимуществом.
Зарядный порт может быть расположен в любом месте устройства, генерирующего аэрозоль. Предпочтительно зарядный порт расположен вблизи блока подавления запаха. Это может ограничить расстояние, которое воздух должен пройти от впуска для воздуха до по меньшей мере одной камеры, что является преимуществом.
Зарядный порт может быть расположен на дистальном торце устройства, генерирующего аэрозоль. Зарядный порт может быть расположен смежно с по меньшей мере одной камерой блока подавления запаха. В случае, когда указанная по меньшей мере одна камера содержит две камеры, зарядный порт может быть расположен между двумя камерами.
Крышка может дополнительно содержать отверстие, выполненное с возможностью выравнивания с зарядным портом, когда крышка находится в закрытом положении. Это может быть особенно полезно, когда зарядный порт расположен смежно с по меньшей мере одной камерой, или когда зарядный порт расположен между двумя отдельными камерами, поскольку при этом одна крышка может проходить поверх всех камер и закрывать все камеры.
Когда устройство, генерирующее аэрозоль, соединено с внешним источником питания, внешний источник питания проходит через отверстие в крышке и в зарядный порт устройства, генерирующего аэрозоль.
Отверстие также позволяет воздуху поступать в зарядный порт, когда крышка находится в закрытом положении. Отверстие также может давать возможность соединения устройства, генерирующего аэрозоль, с внешним источником питания, когда крышка находится в закрытом положении. Это означает, что устройство может быть соединено с внешним источником питания, и одновременно удерживать субстраты для подавления запаха в по меньшей мере одной камере, что является преимуществом.
Блок подавления запаха может дополнительно содержать средство, обеспечивающее прохождение воздуха от впуска для воздуха к выпуску для воздуха вдоль пути для потока воздуха. Например, блок подавления запаха может содержать по меньшей мере один клапан на протяжении пути для потока воздуха для предотвращения прохождения воздуха от выпуска для воздуха к впуску для воздуха.
Блок подавления запаха может дополнительно содержать вентилятор, выполненный с возможностью перемещать воздух вдоль пути для потока воздуха. Вентилятор может перемещать воздух от впуска для воздуха к выпуску для воздуха. Обеспечение вентилятора также позволяет выводить более высокую концентрацию молекул для подавления запаха в воздух, окружающий изделие, генерирующее аэрозоль, что является преимуществом. Вентилятор может содержать множество лопастей вентилятора, выполненных с возможностью вращения вокруг центральной оси. Центральная ось вентилятора может быть выровнена с продольной осью устройства, генерирующего аэрозоль.
Вентилятор может быть расположен в любой точке пути потока воздуха. Вентилятор может быть расположен таким образом, чтобы впуск для воздуха сообщался с центром вентилятора, а выпуск для воздуха сообщался с внешней областью вентилятора. Поскольку внешняя область лопастей вентилятора перемещается быстрее, чем центральная область вентилятора, эта компоновка может обеспечивать возможность втягивания воздуха через впуск для воздуха и выталкивания воздуха в по меньшей мере одну камеру, что является преимуществом.
Блок подавления запаха может содержать более одного вентилятора.
Вентилятор может быть активирован посредством устройства пользовательского ввода, такого как кнопка или переключатель, встроенные в устройство, генерирующее аэрозоль. Это может позволить пользователю увеличивать доставку молекулы для подавления запаха при обнаружении неприятного запаха, что является преимуществом.
Вентилятор может быть выполнен с возможностью быть активированным всегда, когда активирован нагреватель устройства, генерирующего аэрозоль. Это может гарантировать, что устройство подавления запаха выделяет молекулы для подавления запаха, когда нагреватель нагревает субстрат, образующий аэрозоль, что является преимуществом.
Вентилятор может быть выполнен с возможностью активации средством детектирования затяжки. В этом случае устройство, генерирующее аэрозоль, содержит датчик детектирования затяжки для детектирования ситуации, когда воздух втягивается пользователем через устройство, генерирующее аэрозоль. Это может гарантировать, что устройство подавления запаха выделяет молекулы для подавления запаха, при выделении аэрозоля из нагретого субстрата, образующего аэрозоль, что является преимуществом.
Вентилятор может быть любого размера. Например, вентилятор может иметь диаметр от приблизительно 5 миллиметров до приблизительно 15 миллиметров. Вентилятор может иметь диаметр приблизительно 10 миллиметров.
Общая глубина вентилятора в направлении, перпендикулярном диаметру вентилятора, может составлять от приблизительно 1 миллиметра до приблизительно 5 миллиметров. Вентилятор может иметь общую глубину приблизительно 2 миллиметра.
Вентилятор может быть выполнен с возможностью работать при любом напряжении. Например, вентилятор может быть выполнен с возможностью работать при напряжении от приблизительно 1 вольта до приблизительно 5 вольт. Вентилятор может быть выполнен с возможностью работать при приблизительно 3,3 вольт.
Энергопотребление вентилятора может составлять от приблизительно 100 милливатт до приблизительно 200 милливатт. Энергопотребление вентилятора может составлять приблизительно 165 милливатт.
В качестве альтернативы или дополнительно блок подавления запаха может содержать насос для обеспечения прохождения воздуха от впуска для воздуха к выпуску для воздуха вдоль пути для потока воздуха. Насос может функционировать по существу таким же образом, как и вентилятор, обсуждавшийся выше.
Вентилятор может характеризоваться любым потоком воздуха. Вентилятор может характеризоваться потоком воздуха, составляющим по меньшей мере приблизительно 0,5 литров в минуту. Поток воздуха, составляющий по меньшей мере приблизительно 0,5 литра в минуту, может гарантировать прохождение через блок подавления запаха потока воздуха, достаточного для выделения желаемой концентрации молекулы для подавления запаха, что является преимуществом.
Вентилятор может характеризоваться потоком воздуха по меньшей мере приблизительно 1 литр в минуту.
Вентилятор может характеризоваться потоком воздуха по меньшей мере 3 литра в минуту. Обеспечение вентилятора, характеризующегося потоком воздуха не более 3 литров в минуту, может предотвращать слишком широкое диспергирование молекул для подавления запаха в воздухе, окружающем устройство, генерирующее аэрозоль, что является преимуществом.
Вентилятор может характеризоваться потоком воздуха от приблизительно 0,5 литра в минуту до приблизительно 3 литров в минуту. Вентилятор может характеризоваться потоком воздуха приблизительно 1,1 литра в минуту.
Устройство, генерирующее аэрозоль, может дополнительно содержать внутренний источник электропитания, выполненный с возможностью подавать питание и на нагреватель, и на вентилятор. Внутренний источник электропитания может содержать батарею. Внутренний источник электропитания может содержать конденсатор. Внутренний источник электропитания может быть выполнен с возможностью зарядки от внешнего источника питания через зарядный порт.
Указанная по меньшей мере одна камера может содержать пористую поддерживающую структуру, позволяющую воздуху поступать в указанную по меньшей мере одну камеру.
Обеспечение камеры, по меньшей мере частично, образованной пористой поддерживающей структурой, может позволять воздуху достигать всех сторон субстрата для подавления запаха, расположенного в указанной по меньшей мере одной камере. Это может максимизировать концентрацию молекул для подавления запаха, захватываемых воздухом, протекающим через блок подавления запаха, что является преимуществом.
Пористая поддерживающая структура может вмещать по меньшей мере один субстрат для подавления запаха. Пористая поддерживающая структура может быть открытой с одной стороны, обеспечивая доступ во внутреннее пространство указанной по меньшей мере одной камеры. Открытая сторона может быть преимущественно выровнена с отверстием указанной по меньшей мере одной камеры.
Пористая поддерживающая структура может содержать проволочную сетку.
Пористая поддерживающая структура может быть выполнена с возможностью извлечения из камеры. Это может позволять пользователю чистить пористую поддерживающую структуру, что может быть необходимо после многократного контакта с субстратом для подавления запаха, что является преимуществом.
Указанная по меньшей мере одна камера может включать камеру, имеющую толщину по меньшей мере приблизительно 2 миллиметра.
В настоящем документе «толщина» указанной по меньшей мере одной камеры относится к самому маленькому размеру указанной по меньшей мере одной камеры. В случае, когда самый маленький размер указанной по меньшей мере одной камеры выравнивается с отверстием указанной по меньшей мере одной камеры, «толщина» может назваться «глубиной» камеры. В случае, когда по меньшей мере одна камера расположена на дистальном торце устройства, генерирующего аэрозоль, и наименьший размер указанной по меньшей мере одной камеры выровнен с отверстием указанной по меньшей мере одной камеры, «толщина» будет размером указанной по меньшей мере одной камеры, выровненным с продольной осью устройства, генерирующего аэрозоль.
Размер и форма указанной по меньшей мере одной камеры могут быть выбраны таким образом, чтобы она могла вмещать один или более субстратов для подавления запаха.
Указанная по меньшей мере одна камера может иметь толщину не более приблизительно 10 миллиметров. Например, указанная по меньшей мере одна камера может иметь толщину не более приблизительно 8 миллиметров или не более приблизительно 6 миллиметров.
Указанная по меньшей мере одна камера может иметь толщину от приблизительно 2 миллиметров до приблизительно 8 миллиметров или от приблизительно 2 миллиметров до приблизительно 6 миллиметров.
Размер и форма указанной по меньшей мере одной камеры могут быть выбраны таким образом, чтобы она могла вмещать по меньшей мере 2, по меньшей мере 3, по меньшей мере 4 или по меньшей мере 5 субстратов для подавления запаха. Указанная по меньшей мере одна камера может содержать множество отдельных камер, каждая из которых выполнена с возможностью вмещать единственный субстрат для подавления запаха.
Указанная по меньшей мере одна камера может содержать первую камеру для размещения первого субстрата для подавления запаха и вторую камеру для размещения второго субстрата для подавления запаха.
Обеспечение первой и второй камер может обеспечить увеличенную емкость в указанной по меньшей мере одной камере. Это может дать возможность удерживания в блоке подавления запаха большего числа субстратов для подавления запаха, что является преимуществом. Это может давать возможность использовать блок подавления запаха большее число раз перед возникновением необходимости замены субстратов для подавления запаха. Далее, обеспечение двух камер для размещения двух отдельных субстратов для подавления запаха может быть предпочтительным по сравнению с обеспечением одной более крупной камеры, даже если эта одна более крупная камера имеет такой же объем, как две меньшие камеры вместе. Это обусловлено тем, что два отдельных субстрата для подавления запаха могут иметь большую площадь поверхности, чем один более крупный субстрат для подавления запаха. Большая площадь поверхности субстрата для подавления запаха может обеспечивать повышение концентрации молекулы для подавления запаха, захватываемой воздухом, проходящим через по меньшей мере одну камеру, что является преимуществом.
Обеспечение первой и второй камеры может позволить пользователю комбинировать два разных субстрата для подавления запаха для адаптации к требованиям пользователя. Например, первый субстрат для подавления запаха может быть выполнен с возможностью выделять молекулы для подавления запаха, имеющие первый аромат, а второй субстрат для подавления запаха может быть выполнен с возможностью выделять молекулы для подавления запаха, имеющие второй аромат. В качестве альтернативы первый субстрат для подавления запаха может быть выполнен с возможностью выделять молекулы для подавления запаха, имеющие первый аромат, а второй субстрат для подавления запаха может быть выполнен с возможностью выделять молекулы для подавления запаха, которые создают ольфакторные белила.
Устройство, генерирующее аэрозоль, содержит нагреватель для нагревания субстрата, образующего аэрозоль. Нагреватель может быть выполнен с возможностью нагревать субстрат, образующий аэрозоль, изделия, генерирующего аэрозоль, до температуры, достаточной для генерирования аэрозоля.
Нагреватель может представлять собой любой нагреватель. Нагреватель может представлять собой внутренний нагреватель, выполненный с возможностью вставки в субстрат, образующий аэрозоль, изделия, генерирующего аэрозоль. Например, нагреватель может представлять собой нагреватель в виде штифта или нагреватель в виде лезвия, выполненный с возможностью вставки в субстрат, образующий аэрозоль, изделия, генерирующего аэрозоль.
Нагреватель может представлять собой внешний нагреватель, выполненный с возможностью нагревать субстрат, образующий аэрозоль, изделия, генерирующего аэрозоль.
Внутренний или внешний нагреватель может представлять собой электрический резистивный нагреватель.
Нагреватель может представлять собой индукционный нагреватель. Индукционный нагреватель может содержать катушку индуктивности, выполненную с возможностью индукционного нагрева токоприемника (сусцептора). Токоприемник может быть расположен в устройстве, генерирующем аэрозоль, или в изделии, генерирующем аэрозоль, для использования с устройством, генерирующим аэрозоль.
Устройство, генерирующее аэрозоль, может быть выполнено с возможностью образования аэрозоля из жидкого субстрата, образующего аэрозоль. В этом случае нагреватель может содержать компоновку из катушки и фитиля.
Устройство, генерирующее аэрозоль, может содержать управляющие электронные компоненты для управления работой устройства, генерирующего аэрозоль. Устройство, генерирующее аэрозоль, может содержать устройство пользовательского ввода, позволяющее пользователю активировать устройство, генерирующее аэрозоль. Устройство пользовательского ввода может давать пользователю возможность активировать нагреватель. Устройство пользовательского ввода может давать пользователю возможность активировать устройство подавления запаха. Устройство пользовательского ввода может содержать по меньшей мере одну кнопку.
В соответствии с настоящим изобретением также предложена система, генерирующая аэрозоль, содержащая устройство, генерирующее аэрозоль, согласно настоящему изобретению и любому предшествующему пункту и по меньшей мере один субстрат для подавления запаха, расположенный в указанной по меньшей мере одной камере.
По меньшей мере один субстрат для подавления запаха может представлять собой расходуемый субстрат для подавления запаха. Расходуемый субстрат для подавления запаха может быть выполнен с возможностью выделять молекулы для подавления запаха с концентрацией, достаточной для подавления запаха, связанного с потреблением одного изделия, генерирующего аэрозоль. Это может быть преимуществом, поскольку пользователь может легко определять, когда следует заменить субстрат для подавления запаха. В качестве альтернативы субстрат для подавления запаха может быть выполнен с возможностью выделять молекулы для подавления запаха с концентрацией, достаточной для подавления запаха, связанного с потреблением более чем одного изделия, генерирующего аэрозоль. Это может обеспечивать увеличение времени между заменой субстратов для подавления запаха, что является преимуществом.
Система, генерирующая аэрозоль, может быть выполнена таким образом, что по меньшей мере один субстрат для подавления запаха может нуждаться в замене после потребления по меньшей мере 2 изделий, генерирующих аэрозоль, по меньшей мере 5 изделий, генерирующих аэрозоль, по меньшей мере 10 изделий, генерирующих аэрозоль, или по меньшей мере 20 изделий, генерирующих аэрозоль.
По меньшей мере один субстрат для подавления запаха может обеспечивать индикацию того, что по меньшей мере один субстрат для подавления запаха израсходован и его следует заменить. Например, по меньшей мере один субстрат для подавления запаха может быть выполнен с возможностью менять цвет, когда субстрат для подавления запаха израсходован и его следует заменить.
Субстрат для подавления запаха может содержать по меньшей мере одно из геля и твердого вещества, выполненного с возможностью выделять по меньшей мере одну молекулу для подавления запаха.
Субстрат для подавления запаха может содержать субстрат в виде твердой структуры, выполненной с возможностью адсорбировать жидкость, содержащую молекулы для подавления запаха. Субстрат в виде твердой структуры может содержать по меньшей мере одно из бумаги, ацетилцеллюлозы, пенопласта или проволочной сетки.
Субстрат для подавления запаха может содержать твердый пористый субстрат, выполненный с возможностью выделять по меньшей мере одну молекулу для подавления запаха.
Обеспечение твердого пористого субстрата может обеспечить увеличение площади поверхности субстрата для подавления запаха. Как указано выше, большая площадь поверхности субстрата для подавления запаха может обеспечивать повышение концентрации молекулы для подавления запаха, захватываемой воздухом, проходящим через по меньшей мере одну камеру, что является преимуществом.
Указанная по меньшей мере одна молекула для подавления запаха может содержать молекулу, маскирующую запах.
Молекула, маскирующая запах, может иметь аромат, который маскирует или скрывает неприятные запахи, такие как побочный запах или плохой запах, вызываемые нагреванием субстрата, образующего аэрозоль. Аромат может представлять собой любой аромат. Например, аромат может включать по меньшей мере одно из розы, мяты, ментола, шоколада, ванили, цветов, растений или специй.
Эти молекулы для подавления запаха могут содержать пахучие молекулы, способные создавать ольфакторные белила. Соединения, которые создают ольфакторные белила, обычно представляют собой смеси множества пахучих веществ (например, 10 компонентов, 20 компонентов или до 40 компонентов), которые стимулируют ольфакторное восприятие таким образом, что это создает ощущение «ровного» запаха.
В носу человека расположен обонятельный эпителий - область ткани, содержащей миллионы чувствительных нейронов. Каждый чувствительный нейрон способен воспринимать только ограниченное число типов пахучих молекул. Без намерения ограничения какой-либо теорией считается, что могут быть идентифицированы конкретные пахучие молекулы, которые вызывают неприятные запахи, такие как побочный запах или плохой запах, вызываемые нагреванием субстрата, образующего аэрозоль. Может быть возможно обеспечить молекулы для подавления запаха, способные занимать те же чувствительные нейроны, которые могли бы быть заняты молекулами, которые вызывают неприятные запахи. Поскольку соответствующие чувствительные нейроны заняты, пользователь не может распознавать неприятные запахи. Поэтому говорят, что эти молекулы для подавления запаха создают «ольфакторные белила».
Молекулы для подавления запаха, способные создавать ольфакторные белила, могут включать молекулы, которые подавляют взаимодействие АТФ или аналога АТФ с пуринергическим рецептором Р2Х или P2Y.
Без намерения ограничения какой-либо теорией также может быть, что воздействие на обонятельный эпителий множества различных пахучих молекул может подавлять способность субъекта различать отдельные запахи. Это может быть особенно справедливо в случае, когда обонятельный эпителий подвергается воздействию большого числа разных пахучих молекул, охватывающих широкий диапазон различных запахов. Например, множество пахучих молекул может содержать по меньшей мере 10, по меньшей мере 15, по меньшей мере 20 или по меньшей мере 30 различных пахучих молекул, покрывающих широкий диапазон различных запахов. Также может быть нужно, чтобы множество различных пахучих молекул присутствовали в по существу одинаковой концентрации.
Молекула для подавления запаха, способная создавать ольфакторные белила, может содержать по меньшей мере одно из, например, абгексона, ацетофенона, орто-ацетилпиридина, клубничного альдегида, гамма-ноналактона, изоамилацетата, амилбутирата, изопентилфенилацетата, пентилвалерата, анизола, бензальдегида, изоборнилацетата, бутановой кислоты, бутилсульфида, кариофиллена, целериакса, хлортимола, коричного альдегида, кумарина, п-крезола, п-крезилацетата, п-крезилизобутирата, 4-метиланизола, куминового альдегида, циклогекснола, 2,4-транс-транс-декадиеналя, дибутиламина, диэтилсульфида, диметилбензилкарбонилбутирата, карбинола ландыша, 2,3-диметилпиразина, 2,5-диметилпиразина, диметилтрисульфида, дифенилоксида, этилбутирата, этилпропионата, 2-этилпиразина, эвкалиптола, эвгенола, фурфурилмеркаптана, гваякола, гептаналя, гексановой кислоты, 1-гексанола, 3-гексанола, транс-1-гексаналя, 2-фенилпропиональдегида диметилацеталя, гидроксилцитронеллаля, индола, линалоола, меланаля, 1-ментола, 2-метоксинафталина, метилантранилата, диметилацеталя метилацетальдегида, пара-метилхинолона, метилсалицилата, S-(метилтио)бутирата, мускусного галаксолида, нонилацетата, 1-октанола, 1-октен 3-ола, пентановой кислоты, 4-пентановой кислоты, фенилуксусной кислоты, фенилацетилена, фенилэтанола, изофорона, альфа-пинена, пропилбутирата, пропилсульфида, скатола, α-терпинеола, тиогликолевой кислоты, тиофена, тимола, орто-толуолальдегида, толуола, гамма-ундекалактона, ундецикленовой кислоты, изовалеральдегида, изовалериановой кислоты, гамма-валеролактона, ванилина, цветочного экстракта, растительного экстракта, табака, экстракта табака, экстракта плодов, специй, экстракта специй или других компонентов. Система, генерирующая аэрозоль, может дополнительно содержать изделие, генерирующее аэрозоль, содержащее субстрат, образующий аэрозоль, причем изделие, генерирующее аэрозоль, расположено с возможностью нагревания его нагревателем.
Изделие, генерирующее аэрозоль, содержит субстрат, образующий аэрозоль. Субстрат, образующий аэрозоль, может представлять собой твердый субстрат, образующий аэрозоль. В альтернативном варианте осуществления субстрат, образующий аэрозоль, может содержать как твердые, так и жидкие компоненты. Субстрат, образующий аэрозоль, может содержать табакосодержащий материал, содержащий летучие табачные вкусоароматические соединения, которые выделяются из субстрата при нагреве. В альтернативном варианте осуществления субстрат, образующий аэрозоль, может содержать нетабачный материал. Субстрат, образующий аэрозоль, может дополнительно содержать одно или более веществ для образования аэрозоля. Примеры подходящих веществ для образования аэрозоля включают воду, глицерин и пропиленгликоль, но не ограничиваются ими.
Изделие, генерирующее аэрозоль, может содержать жидкий субстрат, образующий аэрозоль. Жидкий субстрат, образующий аэрозоль, может содержать вещество для образования аэрозоля. Жидкий субстрат, образующий аэрозоль, может содержать никотин.
Субстрат, образующий аэрозоль, может представлять собой табачный субстрат. Например, субстрат, образующий аэрозоль, может содержать стержень, который содержит табакосодержащий материал.
Изделие, генерирующее аэрозоль, может дополнительно содержать дополнительные компоненты, включая перечисленные, но не ограничиваясь ими: полая ацетатная трубка, переносящий элемент, охлаждающий элемент, фильтр или мундштук.
Изделие, генерирующее аэрозоль, может иметь по существу цилиндрическую и продолговатую форму.
Субстрат, образующий аэрозоль, и другие компоненты изделия, генерирующего аэрозоль, могут быть соединены оберткой.
Настоящее изобретение определено в формуле изобретения. Тем не менее, ниже представлен неисчерпывающий перечень неограничивающих изобретение примеров. Любые один или более признаков этих примеров можно комбинировать с любыми одним или более признаками другого примера, варианта осуществления или аспекта, описанных в данном документе.
Пример 1: Устройство, генерирующее аэрозоль, для использования с изделием, генерирующим аэрозоль, содержащим субстрат, образующий аэрозоль, причем устройство содержит нагреватель для нагревания субстрата, образующего аэрозоль, и блок подавления запаха, при этом блок подавления запаха содержит по меньшей мере одну камеру для размещения в ней по меньшей мере одного субстрата для подавления запаха.
Пример 2: Устройство, генерирующее аэрозоль, согласно Примеру 1, в котором устройство дополнительно содержит углубление для размещения изделия, генерирующего аэрозоль, причем указанная по меньшей мере одна камера изолирована от углубления таким образом, что воздух не может проходить из камеры в углубление через устройство, генерирующее аэрозоль.
Пример 3: Устройство, генерирующее аэрозоль, согласно Примеру 1 или Примеру 2, в котором блок подавления запаха расположен на дистальном конце устройства.
Пример 4: Устройство, генерирующее аэрозоль, согласно любому предшествующему примеру, в котором блок подавления запаха дополнительно содержит крышку, выполненную с возможностью перемещения между закрытым положением, в котором указанная по меньшей мере одна камера закрыта крышкой, и открытым положением, в котором указанная по меньшей мере одна камера не закрыта крышкой.
Пример 5: Устройство, генерирующее аэрозоль, согласно Примеру 4, в котором блок подавления запаха содержит путь для потока воздуха, выполненный таким образом, что воздух может проходить в блок через впуск для воздуха, проходить через указанную по меньшей мере одну камеру и выходить из выпуска для воздуха.
Пример 6: Устройство, генерирующее аэрозоль, согласно Примеру 5, в котором выпуск для воздуха проходит через крышку.
Пример 7: Устройство, генерирующее аэрозоль, согласно Примеру 5 или Примеру 6, дополнительно содержащее зарядный порт для соединения устройства, генерирующего аэрозоль, с внешним источником питания, причем зарядный порт находится в сообщении по текучей среде с указанной по меньшей мере одной камерой, при этом зарядный порт действует как впуск для воздуха.
Пример 8: Устройство, генерирующее аэрозоль, согласно любому из Примеров 5-7, в котором крышка дополнительно содержит отверстие, выполненное с возможностью выравнивания с зарядным портом, когда крышка находится в закрытом положении.
Пример 9: Устройство, генерирующее аэрозоль, согласно любому из Примеров 5-8, в котором блок подавления запаха дополнительно содержит вентилятор, выполненный с возможностью перемещать воздух вдоль пути для потока воздуха.
Пример 10: Устройство, генерирующее аэрозоль, согласно Примеру 9, в котором вентилятор характеризуется потоком воздуха, составляющим по меньшей мере приблизительно 0,5 литра в минуту.
Пример 11: Устройство, генерирующее аэрозоль, согласно Примеру 9 или Примеру 10, дополнительно содержащее внутренний источник электропитания, выполненный с возможностью подавать питание и на нагреватель, и на вентилятор.
Пример 12: Устройство, генерирующее аэрозоль, согласно любому предшествующему примеру, в котором указанная по меньшей мере одна камера содержит пористую поддерживающую структуру, позволяющую воздуху поступать в указанную по меньшей мере одну камеру.
Пример 13: Устройство, генерирующее аэрозоль, согласно любому предшествующему примеру, в котором указанная по меньшей мере одна камера включает камеру, имеющую толщину, составляющую по меньшей мере приблизительно 2 миллиметра.
Пример 14: Устройство, генерирующее аэрозоль, согласно любому предшествующему примеру, в котором указанная по меньшей мере одна камера содержит первую камеру для размещения первого субстрата для подавления запаха и вторую камеру для размещения второго субстрата для подавления запаха.
Пример 15: Система, генерирующая аэрозоль, содержащая устройство, генерирующее аэрозоль, согласно любому предшествующему примеру и по меньшей мере один субстрат для подавления запаха, расположенный в указанной по меньшей мере одной камере.
Пример 16: Система, генерирующая аэрозоль, согласно Примеру 15, в которой субстрат для подавления запаха содержит твердый пористый субстрат, выполненный с возможностью выделять по меньшей мере одну молекулу для подавления запаха.
Пример 17: Система, генерирующая аэрозоль, согласно Примеру 16, в которой указанная по меньшей мере одна молекула для подавления запаха содержит молекулу, маскирующую запах.
Пример 18: Система, генерирующая аэрозоль, согласно Примеру 16 или Примеру 17, в которой указанная по меньшей мере одна молекула для подавления запаха выполнена с возможностью создания ольфакторных белил.
Пример 19: Система, генерирующая аэрозоль, согласно любому из Примеров 15-18, дополнительно содержащая изделие, генерирующее аэрозоль, содержащее субстрат, образующий аэрозоль, причем изделие, генерирующее аэрозоль, расположено с возможностью его нагревания нагревателем.
Пример 20: Система, генерирующая аэрозоль, согласно Примеру 19, в которой субстрат, образующий аэрозоль, представляет собой табачный субстрат.
Далее примеры будут дополнительно описаны со ссылкой на графические материалы, на которых:

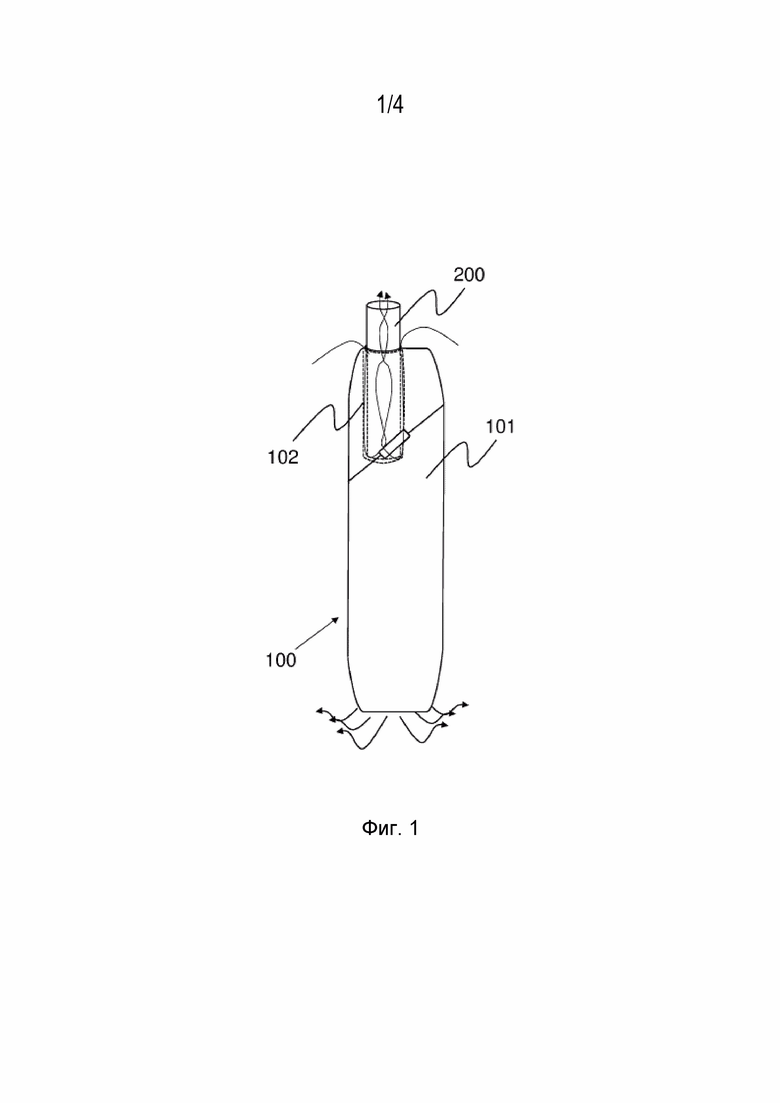

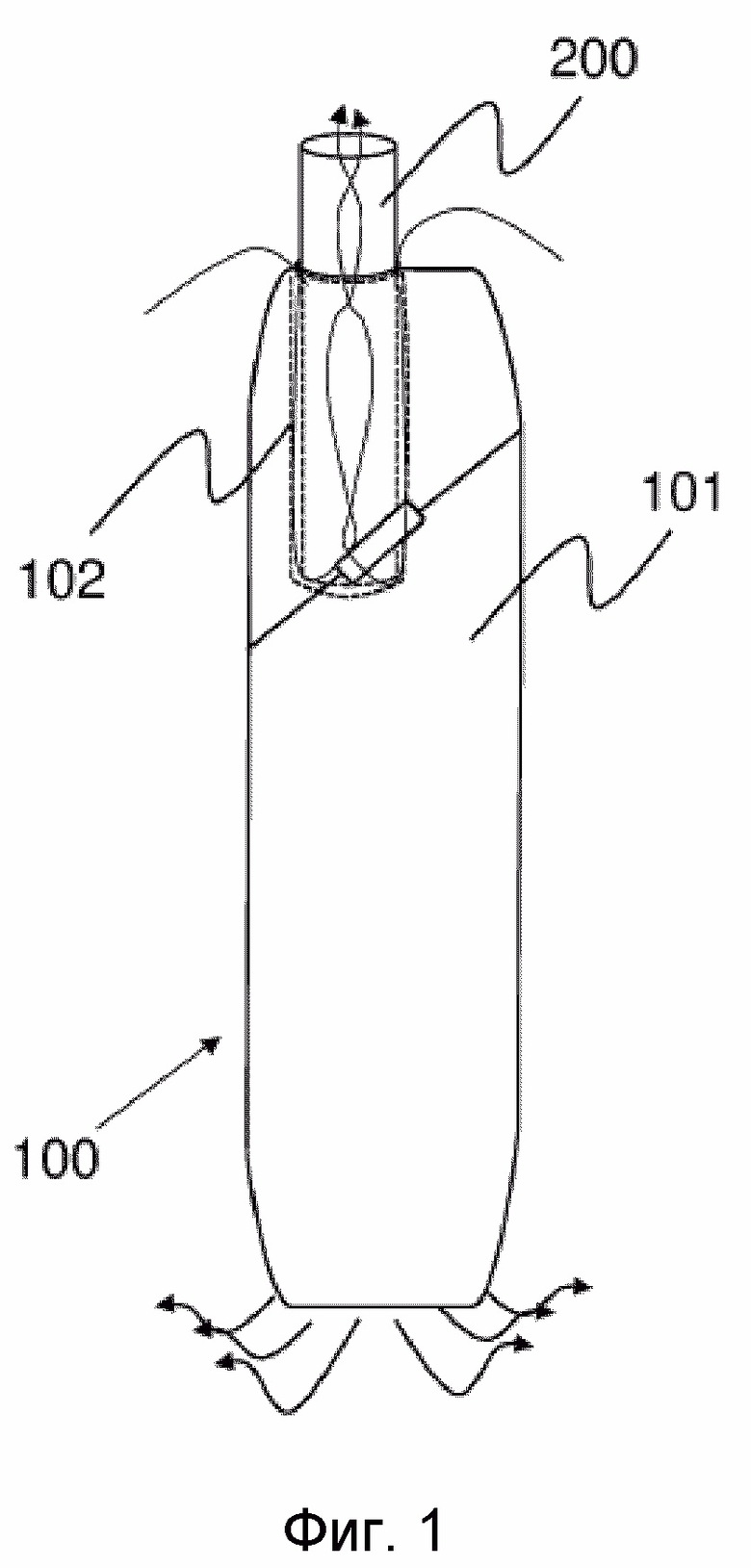

На Фиг. 1 показан вид сбоку устройства, генерирующего аэрозоль, согласно настоящему изобретению.

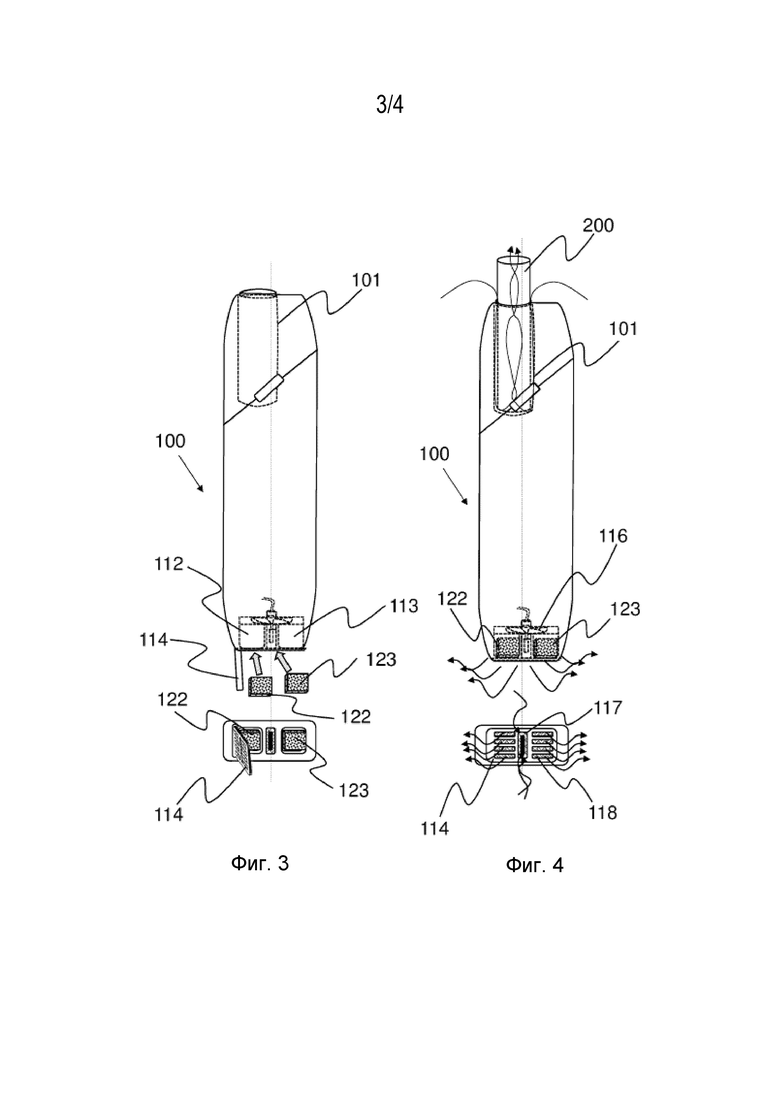

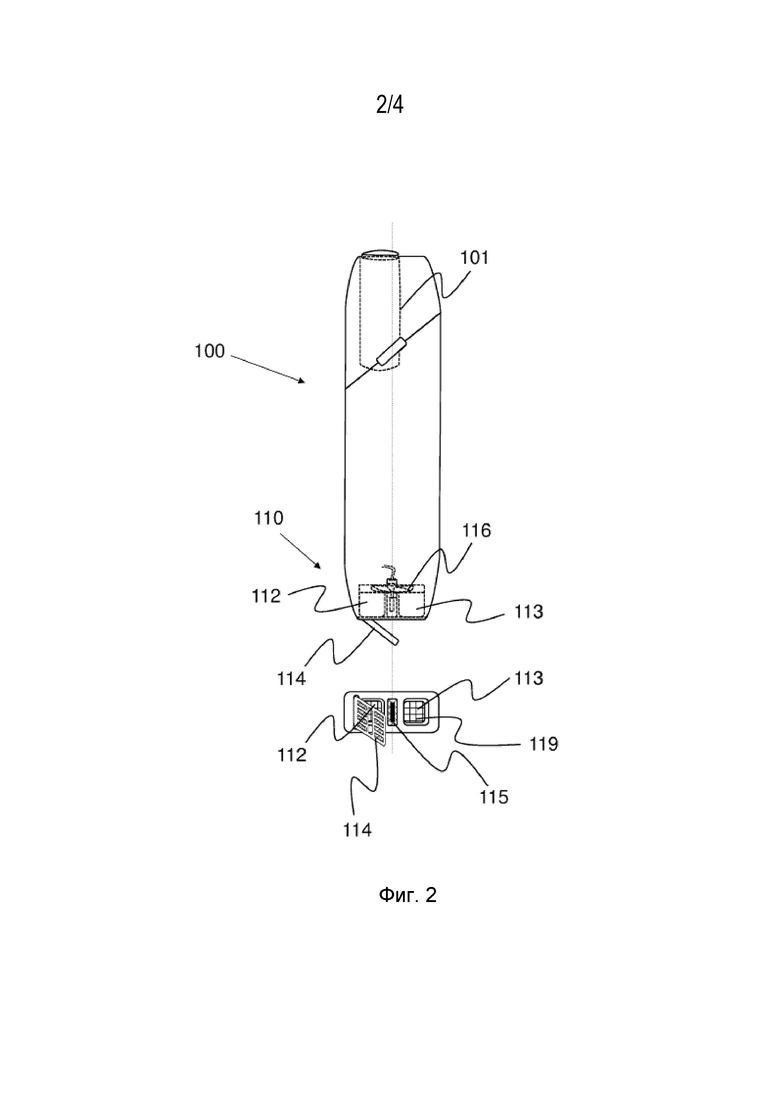

На Фиг. 2, 3 и 4 показаны виды сбоку устройства, генерирующего аэрозоль, согласно настоящему изобретению с показанным блоком подавления запаха. На Фиг. 2, 3 и 4 показано одно и то же устройство, генерирующее аэрозоль, с блоком подавления запаха, на разных стадиях работы. На Фиг 2, 3 и 4 также показаны проекции на плоскость с дистального конца блока подавления запаха на разных стадиях работы.

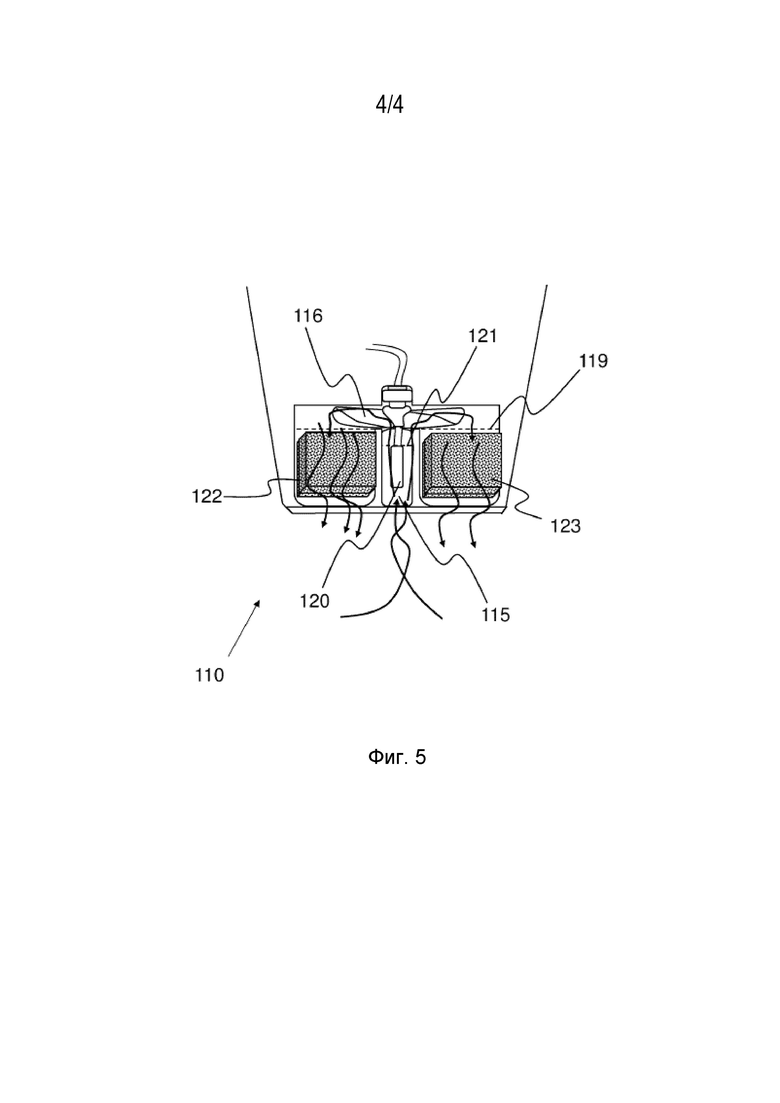

На Фиг. 5 показан детализированный вид блока подавления запаха, используемого в устройстве, генерирующем аэрозоль, согласно настоящему изобретению.
Устройство 100, генерирующее аэрозоль, согласно настоящему изобретению содержит кожух 101, проходящий между проксимальным концом и дистальным концом. Нагреватель (не показан) для нагревания изделия 200, генерирующего аэрозоль, расположен в углублении 102 на проксимальном конце изделия 100, генерирующего аэрозоль. Углубление 102 выполнено с размером, позволяющим вместить единственное изделие 200, генерирующее аэрозоль. Нагреватель представляет собой резистивно нагреваемый нагреватель в виде лезвия. Устройство 100, генерирующее аэрозоль, дополнительно содержит батарею (не показана) и управляющие электронные компоненты (не показаны) для подачи питания на нагреватель.
Как лучше всего видно на Фиг. 5, устройство 100, генерирующее аэрозоль, содержит зарядный порт 115, расположенный на дистальном конце устройства 100, что делает возможным соединение устройства 100 с внешним источником питания. Зарядный порт 115 содержит электрические соединения 120 для обеспечения электрического соединения с внешним источником питания.
Возвращаясь к Фиг 2, устройство 100, генерирующее аэрозоль, дополнительно содержит блок 110 подавления запаха. Блок 110 подавления запаха расположен на дистальном торце устройства 100, генерирующего аэрозоль. Блок 110 подавления запаха содержит первую камеру 112 для размещения первого субстрата 122 для подавления запаха и вторую камеру 113 для размещения второго субстрата 123 для подавления запаха. Первая камера 112 и вторая камера 113 расположены по сторонам зарядного порта 115. Каждая из первой камеры 112 и второй камеры 113 имеют размер, позволяющий вместить первый субстрат 122 для подавления запаха и второй субстрат 123 для подавления запаха, соответственно. Каждая из первой камеры 112 и второй камеры 113 имеет глубину приблизительно 5 миллиметров.
Зарядный порт 115 дополнительно сообщается по текучей среде с первой и второй камерами 112, 113, что позволяет воздуху проходить в блок 110 подавления запаха. Таким образом зарядный порт 115 действует как впуск для воздуха для устройства 110 подавления запаха.
Блок 110 подавления запаха дополнительно содержит крышку 114, соединенную с остальной частью устройства 100, генерирующего аэрозоль, шарнирным соединением. Крышка 114 выполнена с возможностью перемещения между открытым положением, в котором субстраты 122, 123 для подавления запаха могут быть вставлены и извлечены из камер 112, 113, и закрытым положением, в котором субстраты 122, 123 для подавления запаха удерживаются в камерах 112, 113. Открытое положение показано на Фиг. 2 и Фиг. 3. Закрытое положение показано на Фиг. 4.
Как лучше всего видно на Фиг. 4, крышка 114 содержит центральное отверстие 117, выполненное с возможностью выравнивания с зарядным портом 115 с обеспечением возможности поступления воздуха в блок 110 подавления запаха. Крышка 114 содержит ряд прорезей 118 с каждой стороны от центрального отверстия. Эти прорези 118 выполнены с возможностью выравнивания с первой и второй камерами 112, 113 с обеспечением возможности выхода воздуха из блока подавления запаха. Таким образом прорези 118 действуют как выпуск для воздуха для устройства 110 подавления запаха.
Как лучше всего видно на Фиг. 2 и Фиг. 5, каждая из первой и второй камер 112, 113 содержит пористую поддерживающую структуру в форме проволочной сетки 119, выполненной с возможностью удерживать первый и второй субстраты 122, 123 для подавления запаха, в то же время позволяя воздуху проходить вокруг всех сторон субстратов 122, 123 для подавления запаха.
Как лучше всего видно на Фиг. 5, блок 110 подавления запаха содержит фильтр 121 в форме сетки, расположенный в зарядном порте 115.
Блок 110 подавления запаха обеспечивает путь для потока воздуха, позволяющий воздуху входить в блок подавления запаха через зарядный порт 115, действующий как впуск для воздуха, в камеры 112, 113 и выходить наружу через прорези 118, действующие как выпуск для воздуха.
Блок 110 подавления запаха дополнительно содержит вентилятор 116, выполненный с возможностью перемещать воздух вдоль пути для потока воздуха от впуска для воздуха до выпуска для воздуха. Вентилятор 116 расположен за проксимальным концом камер 112, 113. Вентилятор 116 представляет собой вращающийся вентилятор, содержащий множество лопастей вентилятора, выполненных с возможностью вращения вокруг продольной оси устройства 100, генерирующего аэрозоль. Вентилятор 116 питается от батареи устройства 100, генерирующего аэрозоль. Пользователь управляет активацией вентилятора 116 посредством устройства пользовательского ввода (не показано). Вентилятор работает при приблизительно 3,3 вольт. Энергопотребление вентилятора 116 составляет приблизительно 165 милливатт. Вентилятор 116 имеет диаметр, составляющий приблизительно 10 миллиметров. Вентилятор 116 имеет глубину, составляющую приблизительно 2 миллиметра.
Блок 110 подавления запаха выполнен с возможностью использования с первым и вторым субстратом 122, 123 для подавления запаха. Первый и второй субстрат 122, 123 для подавления запаха содержат твердую структуру субстрата, выполненную с возможностью адсорбировать жидкость, содержащую молекулы для подавления запаха. Молекулы для подавления запаха, выделяемые первым и вторым субстратом 122, 123 для подавления запаха способны создавать ольфакторные белила на основе запахов, образующихся при нагревании изделия 200, генерирующего аэрозоль.
При использовании пользователь обеспечивает пребывание крышки 114 в открытом положении и вставку первого субстрата 122 для подавления запаха в первую камеру 112, а второго субстрата 123 для подавления запаха - во вторую камеру 113. Это показано на Фиг. 3. Затем крышку 114 закрывают.
Затем изделие 200, генерирующее аэрозоль, вставляют в углубление 102 таким образом, что резистивно нагреваемый нагреватель в виде лезвия вставляется в субстрат, образующий аэрозоль, изделия 200, генерирующего аэрозоль. Затем пользователь активирует устройство 100, генерирующее аэрозоль, и резистивно нагреваемый нагреватель нагревает субстрат, образующий аэрозоль, с генерированием аэрозоля. Пользователь также активирует вентилятор 116 блока 110 подавления запаха. Это приводит к втягиванию воздуха в блок 110 подавления запаха через зарядный порт 115 и в первую и вторую камеры 112, 113. При прохождении воздуха через первый и второй субстраты 122, 123 для подавления запаха воздух захватывает молекулы для подавления запаха перед выходом из блока подавления запаха через прорези 118. Воздух с захваченными молекулами для подавления запаха выделяется в воздух, окружающий изделие, генерирующее аэрозоль, и уменьшает или предотвращает неприятные запахи, такие как побочный запах или плохой запах, вызываемые нагреванием субстрата, образующего аэрозоль.
После снижения концентрации молекулы для подавления запаха, выделяемой из субстратов 122, 123 для подавления запаха, субстраты 122, 123 для подавления запаха считаются израсходованными. После этого израсходованные субстраты 122, 123 для подавления запаха заменяют.
Для целей настоящего описания и приложенной формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и т.д., следует понимать как модифицированные во всех случаях термином «приблизительно». Кроме того, все диапазоны включают раскрытые точки максимума и минимума и любые промежуточные диапазоны между ними, которые могут быть, а могут и не быть конкретно перечислены в настоящем документе. Поэтому в этом контексте число А следует понимать как А±10% от А. В этом контексте число А может рассматриваться как включающее численные значения, находящиеся в пределах обычной стандартной ошибки измерения свойства, которая модифицирует число А. Число А в некоторых случаях при использовании в приложенной формуле изобретения может отклоняться на перечисленные выше процентные доли при условии, что величина, на которую отклоняется А, существенно не влияет на основную и новую характеристику (основные и новые характеристики) заявленного изобретения. Кроме того, все диапазоны включают раскрытые точки максимума и минимума и любые промежуточные диапазоны между ними, которые могут быть, а могут и не быть конкретно перечислены в настоящем документе.
Устройство для генерирования аэрозоля для использования с изделием для генерирования аэрозоля, содержащим образующий аэрозоль субстрат, имеет углубление для размещения изделия для генерирования аэрозоля; нагреватель для нагревания образующего аэрозоль субстрата в изделии для генерирования аэрозоля, размещенном в указанном углублении; и блок подавления запаха, содержащий по меньшей мере одну камеру для размещения по меньшей мере одного субстрата для подавления запаха для маскировки или нейтрализации запаха, вызванного нагреванием образующего аэрозоль субстрата; и путь для потока воздуха, выполненный с возможностью прохода воздуха в блок подавления запаха через вход для воздуха, через по меньшей мере одну указанную камеру и вывода из выхода для воздуха, причем по меньшей мере одна указанная камера изолирована от углубления с предотвращением прохода воздуха из указанной камеры в углубление через устройство для генерирования аэрозоля. Система, генерирующая аэрозоль, содержит указанное устройство, генерирующее аэрозоль, и по меньшей мере один субстрат для подавления запаха, расположенный в по меньшей мере одной камере. Техническим результатом является уменьшение или предотвращение появления неприятных запахов, таких как вызванные нагреванием субстрата, образующего аэрозоль и возможность контролировать или регулировать по своему усмотрению запах, ощущаемый пользователем и людьми вокруг устройства, генерирующего аэрозоль. 2 н. и 11 з.п. ф-лы, 5 ил.
1. Устройство для генерирования аэрозоля для использования с изделием для генерирования аэрозоля, содержащим образующий аэрозоль субстрат, содержащее:
углубление для размещения изделия для генерирования аэрозоля;
нагреватель для нагревания образующего аэрозоль субстрата в изделии для генерирования аэрозоля, размещенном в указанном углублении; и
блок подавления запаха, содержащий:
по меньшей мере одну камеру для размещения по меньшей мере одного субстрата для подавления запаха для маскировки или нейтрализации запаха, вызванного нагреванием образующего аэрозоль субстрата; и
путь для потока воздуха, выполненный с возможностью прохода воздуха в блок подавления запаха через вход для воздуха, через по меньшей мере одну указанную камеру и вывода из выхода для воздуха,
причем по меньшей мере одна указанная камера изолирована от углубления с предотвращением прохода воздуха из указанной камеры в углубление через устройство для генерирования аэрозоля.
2. Устройство по п. 1, в котором блок подавления запаха расположен на дистальном конце устройства.
3. Устройство по любому из пп. 1, 2, в котором блок подавления запаха дополнительно содержит крышку, выполненную с возможностью перемещения между закрытым положением, в котором по меньшей мере одна камера закрыта крышкой, и открытым положением, в котором по меньшей мере одна камера свободна от закрытия крышкой.
4. Устройство по п. 3, в котором выход для воздуха проходит через крышку.
5. Устройство по любому из пп. 3, 4, дополнительно содержащее зарядный порт для соединения устройства для генерирования аэрозоля с внешним источником питания, причем зарядный порт находится в сообщении по текучей среде с по меньшей мере одной камерой, при этом зарядный порт действует как вход для воздуха.
6. Устройство по любому из пп. 3-5, в котором крышка дополнительно содержит отверстие, выполненное с возможностью выравнивания с зарядным портом при нахождении крышки в закрытом положении.
7. Устройство по любому из пп. 3-6, в котором блок подавления запаха дополнительно содержит вентилятор, выполненный с возможностью перемещения воздуха вдоль пути для потока воздуха.
8. Устройство по любому из пп. 1-7, в котором по меньшей мере одна камера содержит первую камеру для размещения первого субстрата для подавления запаха и вторую камеру для размещения второго субстрата для подавления запаха.
9. Система для генерирования аэрозоля, содержащая:
устройство для генерирования аэрозоля по любому из пп. 1-8; и
по меньшей мере один субстрат для подавления запаха, расположенный в по меньшей мере одной камере для размещения субстрата.
10. Система по п. 9, в которой субстрат для подавления запаха содержит твердый пористый субстрат для выделения по меньшей мере одной молекулы для подавления запаха.
11. Система по п. 10, в которой по меньшей мере одна молекула для подавления запаха выполнена с возможностью создания ольфакторных белил на основе запахов, образующихся при нагревании изделия для генерирования аэрозоля.
12. Система по любому из пп. 9-11, дополнительно содержащая изделие для генерирования аэрозоля, содержащее образующий аэрозоль субстрат, причем изделие для генерирования аэрозоля расположено с возможностью его нагревания нагревателем.
13. Система по п. 12, в которой образующий аэрозоль субстрат представляет собой табачный субстрат.
EP 3491945 A1, 05.06.2019 | |||
EP 3491945 A1, 05.06.2019 | |||
ВЫДВИЖНОЙ ИСТОЧНИК ТЕПЛОТЫ ДЛЯ ИЗДЕЛИЯ, ГЕНЕРИРУЮЩЕГО АЭРОЗОЛЬ | 2016 |
|
RU2713242C1 |
СПОСОБ И УСТРОЙСТВО ДЛЯ ИМИТАЦИИ ХЕМОСЕНСОРНЫХ ОЩУЩЕНИЙЦ КУРЕНИЯ | 2012 |
|
RU2561856C1 |
CN 109152418 A, 04.01.2019 | |||
US 8647587 B2, 11.02.2014. |
Авторы
Даты
2025-05-06—Публикация
2021-07-05—Подача
