УСТРОЙСТВО ДЛЯ ПОДЪЕМА ПЛАСТА ПОЧВЫ ИЛИ СУБСТРАТА Российский патент 2025 года по МПК A01G9/00

Описание патента на изобретение RU2839794C1

Изобретение относится к области сельского хозяйства, а точнее, к приспособлениям, повышающим удобство сбора урожая микрозелени.

УРОВЕНЬ ТЕХНИКИ

Для выращивания микрозелени обычно применяются унифицированные пластиковые емкости (лотки) с тонким слоем почвы или субстрата и сквозными отверстиями, расположенными снизу емкостей (см. фиг. 1 справа и фиг. 2), через которые обеспечивается подача воды и отвод избыточной жидкости. При этом, как правило, уровень засыпки почвы или верхний уровень субстрата внутри емкостей располагается ниже его краев. В этой связи чтобы срезать урожай микрозелени на полную длину наземной части ростков необходимо располагать режущий инструмент под разными углами (под более острым углом ближе к бортам емкости и под более тупым углом для срезания растений ближе к центру емкости) и срезать урожай постепенно продвигаясь от периферии к центру, меняя при этом угол режущего инструмента и вращая емкость относительно оси. Таким образом, чтобы собрать урожай приходится либо затрачивать много усилий, либо (если резать в одной плоскости выше уровня бортов емкости), оставлять нижнюю часть ростков несрезанными.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Задача настоящего изобретения состоит в создании устройства, которое позволяет приподнимать слой почвы или субстрата вместе с растениями из емкостей для выращивания растений со сквозными отверстиями в донной части, для повышения удобства обрезки растений.

Технический результат, обеспечиваемый при использовании изобретения состоит в том, что благодаря тому, что предлагаемое устройство имеет упоры, располагающиеся под отверстиями емкости, оно позволяет равномерно приподнимать слой почвы или субстрата вместе с растениями ближе к уровню краев емкости, тем самым растения могут быть обрезаны ближе к уровню почвы / субстрата при расположении режущего инструмента (например, ножниц) в одной плоскости без необходимости изменять плоскость реза.

Упомянутая задача решена благодаря тому, что предлагаемое устройство для подъема слоя почвы или субстрата из емкости для выращивания растений, содержит емкость для выращивания растений, имеющую сквозные отверстия в дне, корпус, включающий боковые стенки и дно, при этом боковые стенки корпуса расположены конгруэнтно очертаниям упомянутой емкости и в верхней части снабжены оппозитно расположенными вырезами, при этом дно корпуса изнутри снабжено вертикальными упорами, расположенными таким образом, чтобы при расположении емкости над ними, все выступы располагались напротив упомянутых сквозных отверстий емкости.

Далее вышеупомянутое устройство, охарактеризованное в общих категориях, поясняется на примере некоторых особенно предпочтительных форм выполнения, обеспечивающими получение дополнительных преимуществ.

В одном из частных вариантов воплощения вышеупомянутые упоры могут быть выполнены съемными. Это позволяет варьировать высоту подъема слоя почвы / субстрата, в зависимости от толщины слоя и высоты емкости при использовании упоров разной высоты.

В еще одном частном варианте воплощения вышеупомянутое дно снабжено множеством отверстий для установки съемных упоров в различных положениях. Эти отверстия, например, могут представлять собой ряды углублений, выполненных в дне устройства на небольшом расстоянии друг от друга. При таком выполнении становится возможным использовать устройство с емкостями, имеющими различное расположение отверстий.

В другом частном варианте воплощения вышеупомянутые корпус и упоры могут быть выполнены из дерева. В этом случае изделие может быть целиком изготовлено кустарным способом без применения промышленного оборудования.

В одном из частных вариантов воплощения вышеупомянутые корпус и упоры могут быть выполнены из пластика за одно целое.

В еще одном частном варианте воплощения, по меньшей мере, дно вышеупомянутого корпуса выполнено из ферромагнитного металла или сплава или снабжено слоем ферромагнитного металла или сплава, а упоры снабжены магнитами, выполненными с возможностью фиксации на внутренней поверхности дна.

В другом частном варианте воплощения внутренняя поверхность корпуса и упоры покрыты составом, защищающим от воздействия воды. Это может быть полезно, если устройство или упоры изготовлены из материала, на который вода оказывает негативное воздействие.

В одном из частных вариантов воплощения вышеупомянутые боковые стенки в верхней части снабжены оппозитно расположенными вырезами для удобства извлечения емкости. Упомянутые прорези позволяют завести пальцы под фланец емкости без помощи каких-либо инструментов.

Форма емкости и соответствующая ей форма устройства может быть разной. В одном из частных вариантов воплощения вышеупомянутая емкость имеет квадратную, прямоугольную, круглую или треугольную форму.

В одном из частных вариантов воплощения высота боковых стенок превышает высоту упомянутой емкости.

В еще одном из частных вариантов воплощения расстояние между верхом вышеупомянутых упоров и верхними торцами стенок превышает высоту емкости.

В другом частном варианте воплощения одна из боковых стенок снаружи может быть снабжена магнитом, позволяющим крепить его к металлическим поверхностям. Это позволяет крепить устройство, например, к металлическим поверхностям на профессиональных или домашних кухнях, в иных местах, связанных с приготовлением пищи.

В одном из частных вариантов воплощения устройство может быть снабжено крючком для подвешивания.

В еще одном из частных вариантов воплощения вышеупомянутое дно корпуса с внешней стороны снабжено противоскользящим покрытием. Это позволяет избежать соскальзывания устройства со стола, особенно в условиях повышенной влажности, наличия росы и т.п.

Необходимо понимать, что в настоящем тексте изобретение охарактеризовано только такими признаками, которые достаточны для решения поставленной задачи, реализации назначения и достижения выбранного технического результата; специального упоминания всех без исключения признаков и утилитарных характеристик устройства не требуется, если специалистам должно быть известно, что изделия того же рода обладают такими признаками и утилитарными характеристиками и без них не реализуется основное назначение; тем более не требуется ограничивать обобщенные признаки какими-либо конкретными вариантами, если таковые должны быть известны специалистам и (или) могут быть подобраны по известным правилам.

Конструкция и использование устройства наглядно иллюстрируется фигурами 1-5 на примере частных и конкретных вариантов воплощения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

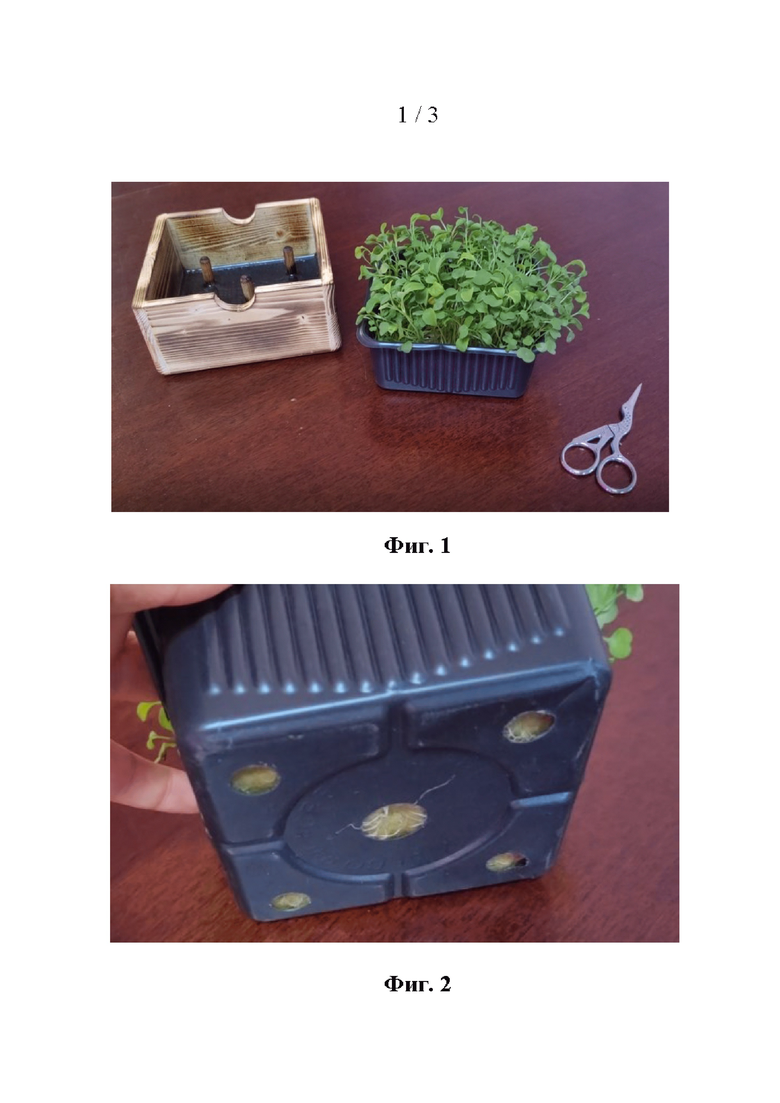

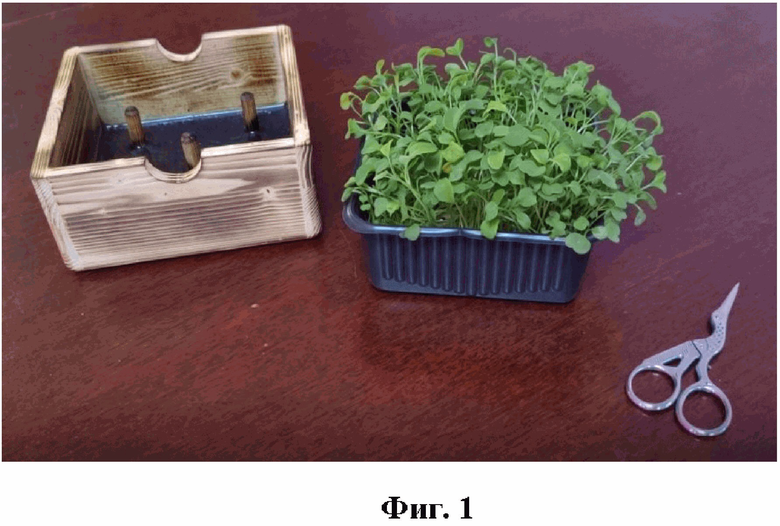

На фиг. 1 представлена фотография устройства в соответствии с одним из предпочтительных вариантов воплощения, а также емкость с субстратом и ростками микрозелени. Как видно, стебли ростков микрозелени в основном закрыты листьями, что усложняет срезание микрозелени по уровню субстрата ножницами.

На фиг. 2 показана фотография емкости снизу. Отчетливо видны сквозные отверстия.

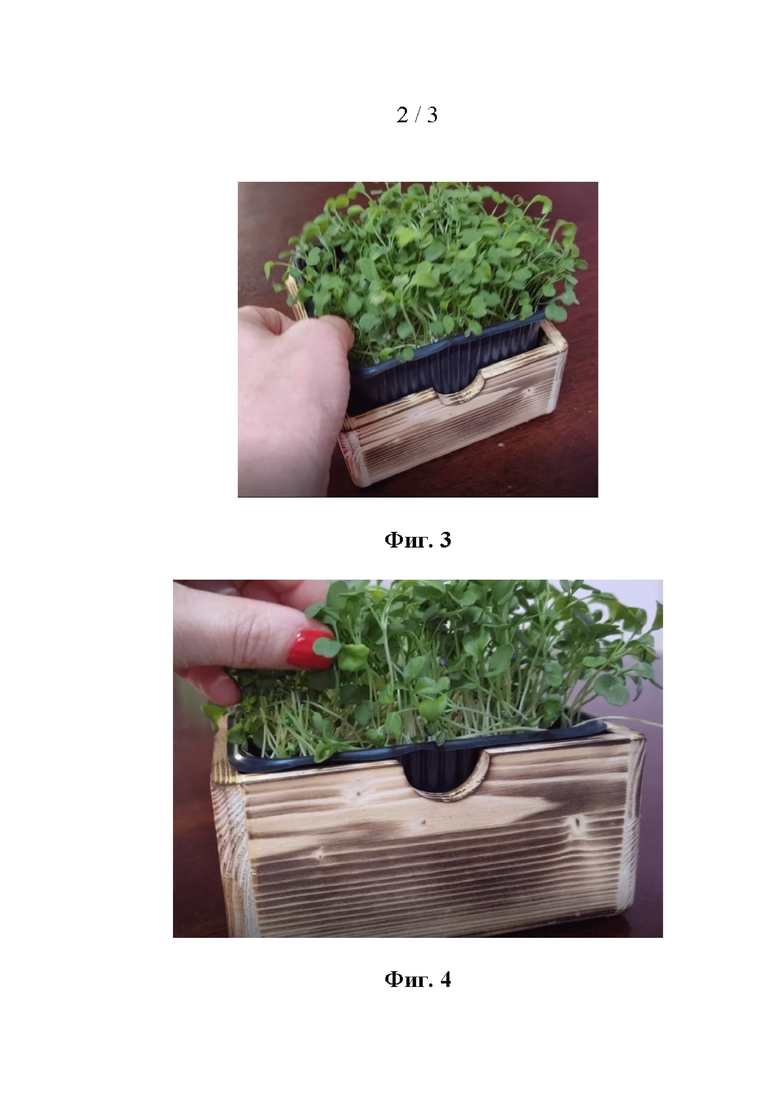

На фиг. 3 показано положение емкости, при котором слой субстрата опирается на упоры устройства, однако, слой субстрата еще не отделился от емкости.

На фиг. 4 показано положение емкости, при котором слой субстрата приподнят над уровнем дна емкости под действием упоров. Верхняя кромка емкости располагается заподлицо с торцами боковых стенок устройства. Как видно, растения вместе со слоем земли приподнимаются над уровнем емкости, в результате чего становится проще отрезать растения ближе к уровню субстрата без изменения положения ножниц. Также на фотографии отчетливо видна прорезь для пальцев в боковой стенке устройства, которая упрощает извлечение емкости из устройства.

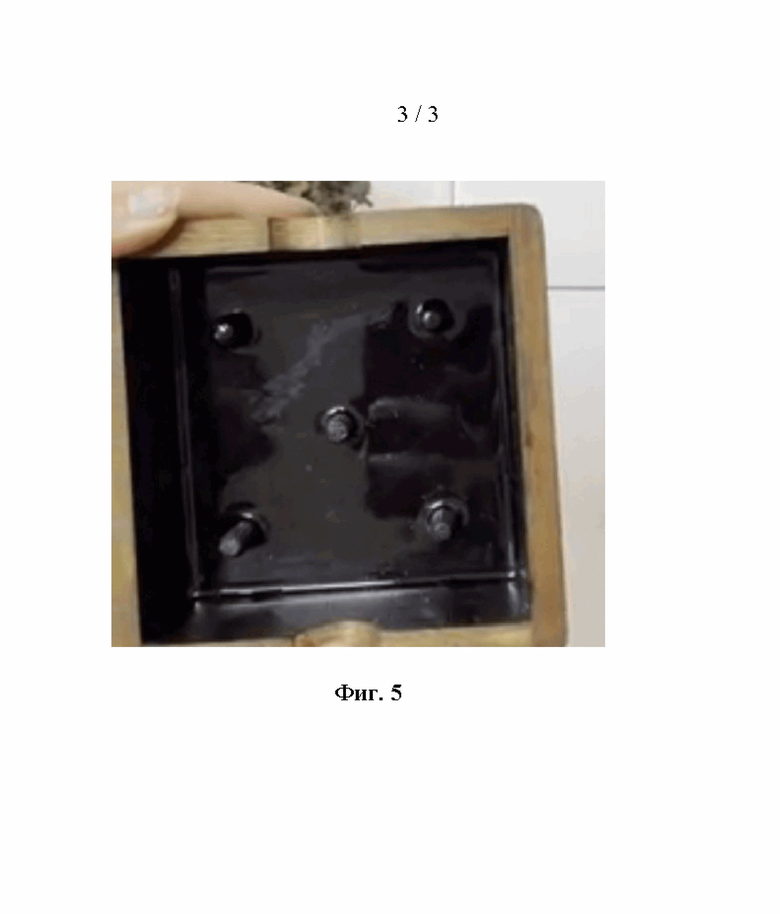

На фиг. 5 представлена фотография устройства, на которой отчетливо видны 5 вертикальных упоров и защитный слой эпоксидной смолы/лака, непроницаемый для воды.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Как показано на фиг. 1-5 устройство для подъема пласта почвы или субстрата из емкости для выращивания растений, имеющей сквозные отверстия в дне части, содержит корпус, включающий боковые стенки и дно. Боковые стенки в плане расположены, по существу, конгруэнтно очертаниям упомянутой емкости в плане. Благодаря этому обеспечивается правильная ориентация емкости по мере ее углублении внутрь устройства, при котором отверстия будут располагаться над упорами. Дно устройства изнутри снабжено вертикальными упорами, расположенными таким образом, чтобы при расположении емкости над ними, все выступы располагались напротив упомянутых сквозных отверстий емкости.

Как показано на фиг. 3, нижнюю часть емкости с микрозеленью, имеющую сквозные отверстия в нижней части (см. фиг. 2), помешают внутрь устройства. При этом упоры, расположенные на дне устройства с его внутренней стороны оказываются под отверстиями и упираются в слой почвы или субстрата. Далее емкость с некоторым усилием продвигают вниз, до тех пор, пока фланец емкости не упрется в верхний торец стенок устройства. По мере продвижения слой почвы или субстрата приподнимается внутри емкости как единое целое вместе с растениями (чему способствует тот факт, что емкости как правило выполняют с наклонными стенками, а корни множества ростков образуют чрезвычайно прочный клубок), в результате чего расстояние между уровнем почвы или субстрата и боковыми стенками емкости уменьшается и даже если для сбора урожая применять простейший способ при котором ножницы или аналогичный инструмент располагается в одной плоскости (на одном уровне или чуть выше уровня стенок емкости), и в этом случае получается состричь ростки на большую длину, чем без использования вышеописанного устройства.
