Способ защиты низконапорных земляных плотин на рисовых оросительных системах Российский патент 2025 года по МПК E02B3/16 E02B7/06

Изобретение относится к гидротехническому строительству и может быть использовано для возведения противофильтрационного покрытия низконапорной земляной плотины для рисовых оросительных систем.

Известно тканое полиэфирное двуосноориентированное геополотно (патент РФ №217851), образованное переплетением полиэфирных комплексных мультифиламентных нитей по основе и по утку, при этом геополотно является двуосно-ориентированным, в основе и утке использованы нити прочностью не менее 7 сН/дтекс, при этом прочность геополотна одинакова по основе и утку и составляет от 40 до 500 кН/м, а удлинение при разрыве от 10,5 до 15%.

Известна арматурная сетка из композитного материала (патент РФ №2725981), арматурная сетка, состоящая из продольных и поперечных арматурных элементов, соединенных в местах пересечения узловыми элементами, состоящими из композиции на основе битума. Узловой элемент в зависимости от области применения сетки может представлять собой или только капсулу из композиции на основе битума, или обмотку из композитных волокон (стекловолокно, базальтовое волокно, углеволокно, арамидное волокно и т.д.), капсулированную композицией на основе битума.

Также известен анкер композитный (патент №2654117) Согласно патенту анкер композитный, включает трубчатый корпус, выполненный из термопластичного материала на основе полимеров, оканчивающийся заостренной частью на одном конце, а на другом конце трубчатого корпуса предусмотрен фланец с захватами для закрепления элемента, при этом на наружной поверхности трубчатого корпуса выполнена по меньшей мере одна пара диаметрально противоположных ребер жесткости, оснащенных грунтозацепами, внутри трубчатого корпуса расположен жесткий стержень и внутренняя поверхность трубчатого корпуса плотно прилегает к жесткому стержню, образую адгезионную связь между поверхностями.

Общим недостатком известных технических решений является отсутствие возможности защиты длительно эксплуатируемых рисовых чеков.

Известно техническое решение, в котором противофильтрационное геотекстильное покрытие низконапорной земляной плотины создают путем укрепления противооползневой конструкции на полотнище водонепроницаемого геотекстильного материала, укладываемого на подстилающий слой по верховому откосу низконапорной земляной плотины, причем ячейки конструкции заполняют грунтом и имеют изменяемую глубину, которая постепенно увеличивается от гребня до подошвы плотины (патент РФ №2531000).

Недостатком известного технического решения является слабая защита длительно эксплуатируемых рисовых чеков.

Техническим результатом является повышение срока эксплуатации низконапорной земляной плотины на рисовых чеках за счет усиления защиты от фильтрации и развития оползневых процессов.

Технический результат достигается тем, что в способе защиты низконапорных земляных плотин на рисовых оросительных системах включающем укладку противооползневой конструкции на полотнище водонепроницаемого геотекстильного материала согласно изобретению, в качестве полотнища водонепроницаемого геотекстильного материала используют геополотно тканое полиэфирное двуосноориентированное, а в качестве противооползневой конструкции используют арматурную сетку из композитного материала, для укрепления которой на гребне, подошве и откосах плотины используют уголки из гибкого полимера, обеспечивающего возможность сгибать его под углами равным углам сопряжения откоса и гребня плотины и откоса с подошвой плотины и анкеры с грунтозацепами, при этом анкерную сетку покрывают глинистым грунтом, начиная от гребня и до основания плотины с увеличивающимся по толщине слоем.

Новизна заявляемого предложения обусловлена тем, что по сравнению с известными техническими решениями обеспечивается возможность повышения эксплуатационной надежности защиты низконапорных земляных плотин на рисовых оросительных системах, благодаря новой совокупности известных признаков, а именно: арматурная сетка, закрепленная с помощью анкеров из композитного материала на геополотне и заполнение арматурной сетки глинистым грунтом, обеспечивается армирование верхового откоса, предотвращение образования оползневых процессов на откосах гидротехнических сооружений, потери воды, на фильтрацию, а также заболачивание, засоление и подтопление сельскохозяйственных угодий.

Таким образом, можно утверждать, что за счет новой совокупности известных конструктивных особенностей обеспечивается синергетический эффект, который проявляется в надежной защите плотины и каналов на рисовых чеках от разрушения.

По данным научно-технической и патентной литературы не обнаружена аналогичная заявляемой совокупность признаков, позволяющая получить технический результат, который ранее не достигался известными средствами, что позволяет судить об изобретательском уровне заявляемого предложения.

Предлагаемый способ работоспособен и может быть использован для технологических процессов с целью защиты низконапорных земляных плотин на рисовых оросительных системах от фильтрации и развитию оползневых процессов, что соответствует критерию «промышленная применимость».

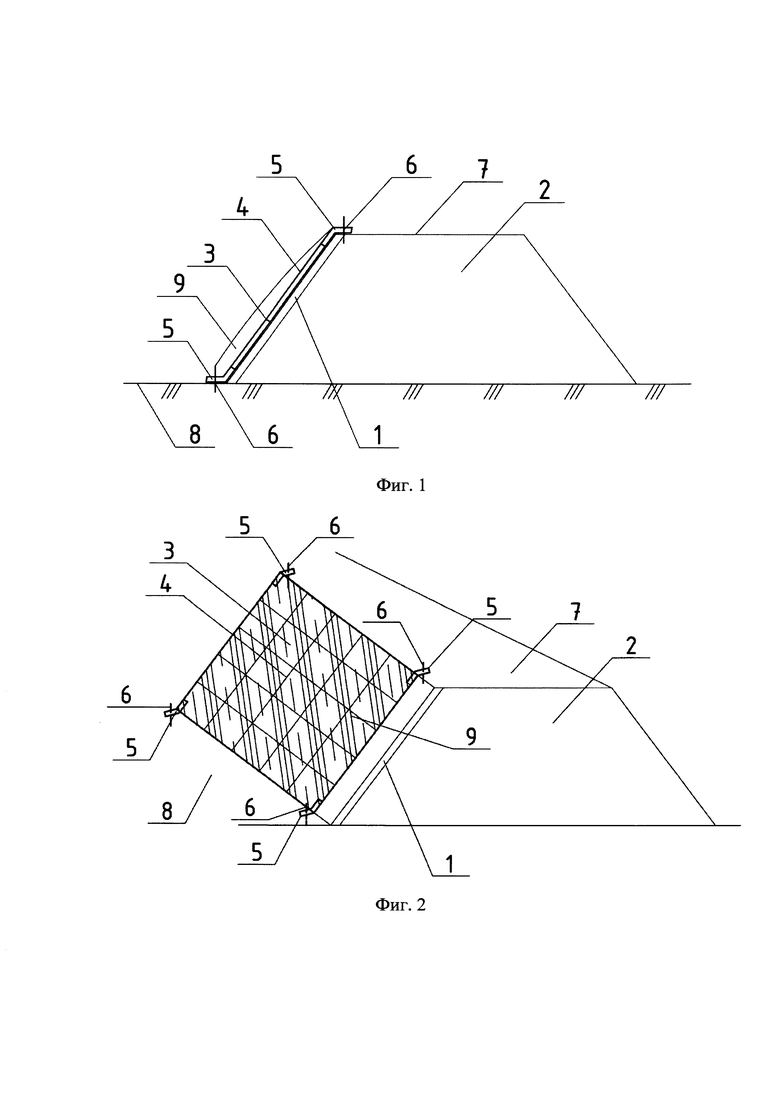

Сущность изобретения поясняется чертежами, на фиг. 1 изображена низконапорная земляная плотина на рисовых оросительных системах, вид сбоку, на фиг. 2 - тоже, в аксонометрической проекции, с помощью которой реализуется способ защиты низконапорных земляных плотин на рисовых оросительных системах.

Способ защиты низконапорных земляных плотин на рисовых оросительных системах осуществляют следующим образом.

На подстилаемый слой грунта по верховому откосу 1 низконапорной земляной плотины 2 или канала, расстилают тканое полиэфирное двуосно-ориентированное геополотно 3, которое исключает фильтрацию воды и обеспечивает уменьшение деформации откосов плотины при различных нагрузках, за счет использования переплетенных полиэфирных комплексных мультифиламентных нитей по основе и по утку, при этом с прочностью не менее 7 сН/дтекс, при этом прочность геополотна одинакова по основе и утку и составляет от 40 до 500 кН/м, а удлинение при разрыве от 10,5 до 15%. Затем на геополотно укладывают арматурную сетку 4 из композитного материала, которая имеет повышенную прочность соединения стержней сетки между собой за счет узловых элементов, состоящие из композиции на основе битума. Далее арматурную сетку 4 с помощью уголков 5 закрепляют анкерами 6 на гребне 7 плотины и на подошве 8 плотины, а также по откосу. Уголки 5 могут быть выполнены из гибкого полимерного материала, которые можно сгибать под углами равным углам сопряжения откоса и гребня плотины и откоса с подошвой плотины. Также уголок 5 может быть выполнен сплошным по всей длине гребня из полимерной ленты, длина и ширина которой зависит от размеров земляной плотины, например, лента из источника: https://sibkraspolimer.ru/lenty-konveiernye/lenty-konveiernye-na-polimernoi-osnove.html?ysclid=lo43wj4zu9462822109.

Арматурную сетку 4 покрывают глинистым грунтом 9, начиная от гребня и до основания плотины с увеличивающимся по толщине слоем. Анкеры 6 выполнены в виде трубчатого корпуса из термопластичного материала на основе полимеров, оканчивающийся заостренной частью на одном конце, а на другом конце трубчатого корпуса предусмотрен фланец с захватами для закрепления геополотна 3, арматурной сетки 4 и грунтовой поверхности откоса плотины. Использование анкера по патенту РФ №2654117 обеспечивает жесткость, надежность крепления и фиксации геополотна 3, арматурной сетки 4 к грунтовой поверхности откоса плотины, увеличивая при этом ее срок эксплуатации.

Изобретение относится к гидротехническому строительству и может быть использовано для возведения противофильтрационного покрытия низконапорной земляной плотины для рисовых оросительных систем. Новизна изобретения обусловлена тем, что по сравнению с известными техническими решениями обеспечивается возможность повышения эксплуатационной надежности защиты низконапорных земляных плотин на рисовых оросительных системах благодаря использованию ячеистой конструкции арматурной сетки, заполненной глинистым грунтом, которой армируют верховой откос и предотвращают образования оползневых процессов на теле земляной плотины, а также водонепроницаемого тканевого полотна из геотекстильного материала, которое предотвратит потери воды на фильтрацию, предотвращая заболачивание, засоление и подтопление сельскохозяйственных угодий. Данный технический результат достигается тем, что способ защиты низконапорных земляных плотин на рисовых оросительных системах включает укладку противооползневой конструкции на полотнище водонепроницаемого геотекстильного материала, в качестве которого используют геополотно тканое полиэфирное двуосноориентированное, при этом в качестве противооползневой конструкции используют арматурную сетку из композитного материала, для укрепления которой на гребне, подошве и откосах плотины используют уголки из гибкого полимера, обеспечивающего возможность сгибать его под углами, равными углам сопряжения откоса и гребня плотины и откоса с подошвой плотины, и анкеры с грунтозацепами, причем арматурную сетку покрывают глинистым грунтом, начиная от гребня и до основания плотины с увеличивающимся по толщине слоем. Применение изобретения позволит повысить эксплуатационную надежность противофильтрационных покрытий низконапорных земляных плотин для рисовых оросительных систем. 2 ил.

Способ защиты низконапорных земляных плотин на рисовых оросительных системах, включающий укладку противооползневой конструкции на полотнище водонепроницаемого геотекстильного материала, отличающийся тем, что в качестве полотнища водонепроницаемого геотекстильного материала используют геополотно тканое полиэфирное двуосноориентированное, а в качестве противооползневой конструкции используют арматурную сетку из композитного материала, для укрепления которой на гребне, подошве и откосах плотины используют уголки из гибкого полимера, обеспечивающего возможность сгибать его под углами, равными углам сопряжения откоса и гребня плотины и откоса с подошвой плотины, и анкеры с грунтозацепами, при этом арматурную сетку покрывают глинистым грунтом, начиная от гребня и до основания плотины с увеличивающимся по толщине слоем.
