Установка для обработки торфа озоном для выращивания растений в защищенном грунте Российский патент 2025 года по МПК A01G11/00

Изобретение относится к сельскому хозяйству и может быть использовано для дезинфекции торфа, используемого в сельском хозяйстве.

Известны аналоги, представленные в патентах: авт. св. СССР 229451, в котором обрабатывают торф, путем перемешивания, но не проводят обеззараживание; патент RU 2746546, в этом изобретении обрабатывают торф с помощью сложной и металлоемкой конструкции;

Известно изобретение по патенту RU 2573358, в котором озонируют водно-торфяную суспензию.

В качестве прототипа выбрано установка по патенту RU 82510 U1, 2008 г. содержащая установленный с возможностью вращения барабан, имеющий загрузочный люк с крышкой и расположенные внутри него ребра для перемешивания сыпучего материала которые установлены внутри барабана, источник физического воздействия, электрический привод, подключенный к блоку управления с таймером, индикатором включения источника физического воздействия.

Техническим результатом является обеспечение возможности обрабатывать торф с целью сохранения питательных веществ для растений выращиваемых в защищенном грунте.

Технический результат достигается тем, что установка для обработки торфа для выращивания растений в защищенном грунте, содержащая установленный с возможностью вращения барабан, имеющий загрузочный люк с крышкой и расположенные внутри него ребра для перемешивания сыпучего материала которые установлены внутри барабана, источник физического воздействия, электрический привод, подключенный к блоку управления с таймером, индикатором включения источника физического воздействия, согласно изобретению имеет озонатор, датчик концентрации озона, а источник физического воздействия выполнен в виде перфорированной трубки, установленной параллельно оси вращения барабана, на торцах которой установлены крышки, одна из них имеет клапан, регулирующий давление в барабане, а другая - муфту для сообщения через трубопровод с озонатором, который имеет охладитель воздуха до 10°С, причем датчик концентрации озона установлен на перфорированной трубке, а барабан установлен на станину, на которой расположены озонатор, осушитель, охладитель и электрический привод из электродвигателя и редуктора.

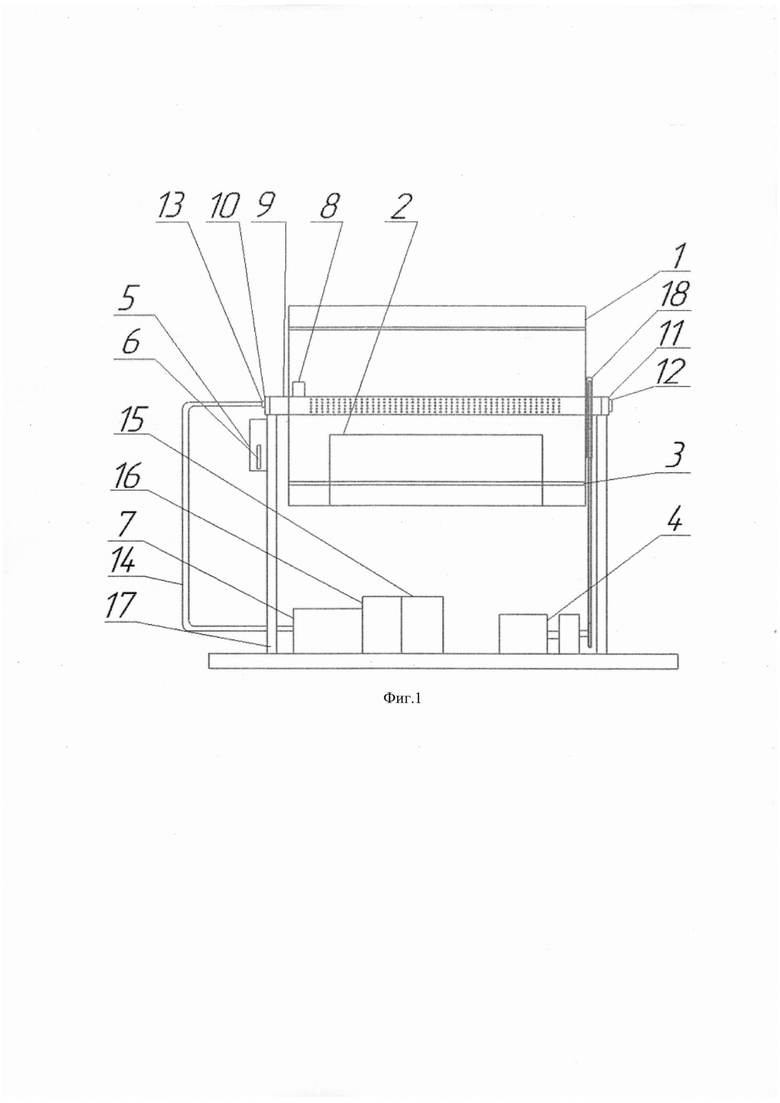

Сущность изобретения поясняется чертежом, где на фиг. 1 представлена установка для обработки торфа для выращивания растений в защищенном грунте.

Установка для обработки торфа озоном для выращивания растений в защищенном грунте содержит установленный с возможностью вращения барабан 1. Он выступает в роли реакционной емкости и имеет загрузочный люк 2 с крышкой. Внутри него расположены ребра 3 для перемешивания сыпучего материала и источник физического воздействия. Электрический привод 4, обеспечивает вращение барабана 1 и подключен к блоку управления 5 с таймером (на рисунке не указан), индикатором включения источника физического воздействия (на рисунке не указан) и щупом 6 для определения влажности торфа.

Установка для обработки торфа озоном для выращивания растений в защищенном грунте имеет озонатор 7, датчик концентрации озона 8, подключенный к блоку управления 5. Источник физического воздействия выполнен в виде перфорированной трубки 9, установленной параллельно оси вращения барабана 1, на торцах которой установлены крышки 10 и 11. Крышка 11 имеет клапан 12, регулирующий давление в барабане 1, а крышка 10 имеет муфту 13 для сообщения через трубопровод 14 с озонатором 7, который имеет осушитель 15, предотвращающий образование конденсата из воздуха при прохождении через охладитель воздуха 16, который охлаждает его до 10°С. Датчик концентрации озона 8 установлен на перфорированной трубке 9, что позволяет напрямую отслеживать концентрацию озона, а барабан 1 установлен на станину 17, на которой расположены озонатор 7, осушитель 15, охладитель 16, электрический привод 4 имеет электродвигатель, редуктор и цепную передачу (на рисунке не показаны). Для обеспечения безопасности предусмотрен защитный кожух 18, закрывающий цепную передачу электрического привода 4.

Установка для обработки торфа озоном для выращивания растений в защищенном грунте работает следующим образом: Предварительно щупом 6 определяется влажность торфа и вносится в блок управления 5. Торф помещается в барабан 1 и герметично закрывается крышкой загрузочного люка 2. Интенсивность и продолжительность работы определяется блоком управления 5. Электрический привод 4 вращает барабан 1 с частотой 40 об/мин, обеспечивая постоянное перемешивание торфа с допустимой для привода нагрузкой. Озонатор 7 получая воздух, прошедший через осушитель 15 и охладитель 16 генерирует озон. Компрессор озонатора 7 способствует подаче озоновоздушной смеси в барабан 1 посредством трубопровода 14 и перфорированной трубки 9 с производительностью 50 м³/ч, которая обеспечивает оптимальную циркуляцию озоновоздушной смеси в барабане 1. Концентрация озона в барабане 1 составляет 2,5-3 г/м³. Такая концентрация является минимально достаточной для наиболее эффективной обработки торфа, что контролируется датчиком концентрации озона 8 и регулируется блоком управления 5. На торф оказывается физическое воздействие на протяжении 0,5-1 часов. По прошествии этого времени патогенная микрофлора будет уничтожена, практически не затронув такие вещества, как азот и сера. После этого он выгружается через загрузочный люк 2.

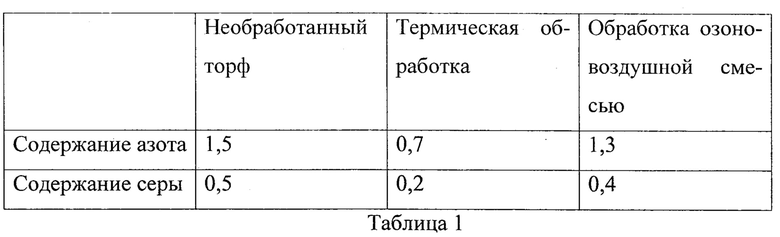

Предложенная установка для обработки торфа озоном имеет значительный потенциал для применения в сельском хозяйстве.

Установка для обработки торфа озоном для выращивания растений в защищенном грунте представляет собой комплексную систему, спроектированную для эффективного воздействия озона на торф с целью сохранения питательных веществ.

Изобретение относится к сельскому хозяйству и может быть использовано для дезинфекции торфа, используемого в сельском хозяйстве. Установка для обработки торфа для выращивания растений в защищенном грунте содержит вращающийся барабан, имеющий загрузочный люк с крышкой и расположенные внутри него ребра для перемешивания сыпучего материала, источник физического воздействия, электрический привод, подключенный к блоку управления с таймером и индикатором включения источника физического воздействия. Устройство также имеет озонатор и датчик концентрации озона. Источник физического воздействия выполнен в виде перфорированной трубки, установленной параллельно оси вращения барабана, на торцах которой установлены крышки. Одна из крышек имеет клапан, регулирующий давление в барабане, а другая - муфту для сообщения через трубопровод с озонатором. Последний имеет охладитель воздуха до 10°С. При этом датчик концентрации озона установлен на перфорированной трубке, а барабан установлен на станину, на которой расположены озонатор, осушитель, охладитель, электродвигатель и редуктор. Использование изобретения позволит обеспечить уничтожение патогенной микрофлоры, практически не затронув такие вещества, как азот и сера. 1 ил.

Установка для обработки торфа для выращивания растений в защищенном грунте, содержащая установленный с возможностью вращения барабан, имеющий загрузочный люк с крышкой и установленные внутри него ребра для перемешивания сыпучего материала, и источник физического воздействия, электрический привод, подключенный к блоку управления с таймером и индикатором включения источника физического воздействия, отличающаяся тем, что имеет озонатор, датчик концентрации озона, а источник физического воздействия выполнен в виде перфорированной трубки, установленной параллельно оси вращения барабана, на торцах которой установлены крышки, одна из которых имеет клапан, регулирующий давление в барабане, а другая - муфту для сообщения через трубопровод с озонатором, который имеет охладитель воздуха до 10°С, при этом датчик концентрации озона установлен на перфорированной трубке, а барабан установлен на станину, на которой расположены озонатор, осушитель, охладитель, электродвигатель и редуктор.
