СПОСОБ УПРАВЛЕНИЯ ФОРМИРОВАНИЕМ ИЗОБРАЖЕНИЯ, РАСХОДНЫЙ ЧИП, УСТРОЙСТВО ФОРМИРОВАНИЯ ИЗОБРАЖЕНИЯ И РАСХОДНЫЙ МАТЕРИАЛ Российский патент 2025 года по МПК G03G15/08 G03G21/18

Ссылка на родственную заявку

[0001] Данная заявка испрашивает приоритет китайской патентной заявки №202011425780.6, поданной 8 декабря 2020 г., и №202111325506.6, поданной 10 ноября 2021 г. в Национальное управление интеллектуальной собственности Китая, которые полностью включены в настоящий документ по ссылке.

Область техники

[0002] Настоящее изобретение в целом относится к области технологии формирования изображений, в частности, относится к способу управления формированием изображения, расходному чипу, устройству формирования изображения и расходному материалу.

УРОВЕНЬ ТЕХНИКИ

[0003] В процессе производства расходных материалов, таких как картриджи с тонером и т.п., расходные материалы, такие как тонеры и т.п., могут заменяться или обновляться, при этом качество печати и безопасность принтеров в значительной степени зависят от расходных материалов.

[0004] Чтобы гарантировать желаемое качество печати, необходимо использовать различные параметры управления формированием изображения. В общем случае эти параметры управления формированием изображения хранятся в расходных чипах расходных материалов, таких как картриджи с тонером и т.п. Принтеры обмениваются данными с расходными чипами для получения вышеупомянутых параметров управления формированием изображения.

[0005] Однако связь между принтерами и расходуемыми чипами в существующей технологии обычно осуществляется посредством обмена шифрованным кодом, который легко перехватить для анализа и вмешательства. После установки расходных материалов на принтеры, когда принтеры используют эти параметры управления формированием изображения, это может привести к снижению качества печати или повреждению компонентов принтера.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0006] Варианты осуществления настоящего изобретения предусматривают способ управления формированием изображения, расходный чип, устройство формирования изображения и расходный материал, которые могут решить техническую проблему, заключающуюся в том, что предустановленное значение компенсации параметра управления формированием изображения, сохраненное в расходном чипе в существующей технологии легко перехватывается и подвергается вмешательству, что приводит к снижению качества печати или даже к повреждению компонентов принтера.

[0007] Первый аспект вариантов осуществления настоящего изобретения предусматривает способ управления формированием изображения, применимый к расходному чипу, в котором расходный чип устанавливают на расходный материал, и расходный материал съемно устанавливают на устройство формирования изображения. Способ включает в себя получение вторых данных среды, в которой в настоящее время находится расходный чип; определение предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды; генерация первого параметра преобразования на основании предустановленного значения компенсации и второго предустановленного промежуточного параметра преобразования; и отправку первого параметра преобразования в устройство формирования изображения, причем первый параметр преобразования конфигурирован для определения целевого параметра управления формированием изображения, удовлетворяющего предустановленному условию формирования изображения.

[0008] Второй аспект вариантов осуществления настоящего изобретения предусматривает устройство формирования изображения, установленное с расходным материалом, причем расходный материал установлен с расходным чипом, и расходный чип содержит блок управления чипом. Устройство формирования изображения включает в себя: первый блок детекции, сконфигурированный для детекции первых данных среды, относящихся к внутренней среде устройства формирования изображения; второй блок детекции, приспособленный для детекции вторых данных среды, относящихся к среде, в которой расположен расходный чип; блок управления чипом, приспособленный для получения вторых данных среды, относящихся к среде, в которой расположен расходный чип; определения предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды; генерации первого параметра преобразования на основании предустановленного значения компенсации и второго предустановленного промежуточного параметра преобразования; и отправления первого параметра преобразования в блок управления формированием изображения устройства формирования изображения; и блок управления формированием изображения, приспособленный для приема первого параметра преобразования, соответствующего предустановленному значению компенсации параметра управления формированием изображения, отправляемому расходным чипом; определения первого предустановленного промежуточного параметра преобразования, соответствующего первым данным среды; на основании первого предустановленного промежуточного параметра преобразования выполнения обработки преобразования по первому параметру преобразования с использованием предустановленного второго алгоритма преобразования для получения предустановленного значения компенсации; и на основании предустановленного значения компенсации и предустановленного параметра управления формированием изображения определения целевого параметра управления формированием изображения, удовлетворяющего предустановленному условию формирования изображения согласно предустановленному алгоритму.

[0009] Третий аспект вариантов осуществления настоящего изобретения предусматривает расходный чип, причем расходный чип может быть установлен на расходном материале, и расходный материал может быть установлен с возможностью снятия на устройстве формирования изображения. Расходный чип содержит:

[0010] блок управления чипом, приспособленный для получения вторых данных среды, относящихся к среде, в которой расположен расходный чип; определения предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды; генерации первого параметра преобразования на основании предустановленного значения компенсации и второго предустановленного промежуточного параметра преобразования; и отправления первого параметра преобразования в устройство формирования изображения, причем первый параметр преобразования конфигурирован для определения целевого параметра управления формированием изображения, удовлетворяющего предустановленному условию формирования изображения.

[0011] Четвертый аспект вариантов осуществления настоящего изобретения предусматривает расходный материал, включающий корпус, вмещающую проявитель часть и расходный чип согласно третьему аспекту.

[0012] Пятый аспект вариантов осуществления настоящего изобретения предусматривает расходный материал, включающий светочувствительный барабан, заряжающий ролик и расходный чип согласно четвертому аспекту.

[0013] Варианты осуществления настоящего изобретения предусматривают способ управления формированием изображения, расходный чип, устройство формирования изображения и расходный материал. Способ применяется к устройству формирования изображения и расходному чипу; и устройство формирования изображения съемно установлено с расходным материалом. В таком способе, на основании данных среды, обработка шифрования и дешифрования, а также передача, могут выполняться по предустановленному значению компенсации параметра управления формированием изображения с использованием данных среды, соответственно детектируемых расходным чипом и устройством формирования изображения, что позволяет избежать технической проблемы, заключающейся в том, что предустановленное значение компенсации параметра управления формированием изображения, хранящееся в расходном чипе в существующей технологии, легко перехватывается и подвергается вмешательству, результатом чего является снижение качества вывода на печать или даже повреждение компонентов принтера. Таким образом, передача данных более безопасна, что гарантирует качество печати и формирования изображения.

Краткое описание чертежей

[0014] Чертежи включены в материалы заявки и составляют их часть, иллюстрирующую варианты осуществления, согласующиеся с раскрытым изобретением, и предназначены, вместе с другими материалами заявки, для раскрытия сущности настоящего изобретения.

[0015] Фиг. 1 иллюстрирует структурную схему устройства формирования изображения, предусмотренного примерным вариантом осуществления настоящего изобретения;

[0016] фиг. 2 иллюстрирует схему сценария приложения, предусмотренную примерными вариантами осуществления настоящего изобретения;

[0017] фиг. 3 иллюстрирует блок-схему способа управления формированием изображения, предусмотренного примерными вариантами осуществления настоящего изобретения;

[0018] фиг. 4 иллюстрирует схему обмена сигналами, предусмотренную примерными вариантами осуществления настоящего изобретения;

[0019] фиг. 5 иллюстрирует структурную схему устройства формирования изображения согласно примерным вариантам осуществления настоящего изобретения;

[0020] фиг. 6 иллюстрирует структурную схему расходного чипа, предусмотренного примерными вариантами осуществления настоящего изобретения;

[0021] фиг. 7 иллюстрирует блок-схему способа управления формированием изображения, предусмотренного примерными вариантами осуществления настоящего изобретения; и

[0022] фиг. 8 иллюстрирует блок-схему другого способа управления формированием изображения, предусмотренного примерными вариантами осуществления настоящего изобретения.

[0023] На вышеупомянутых чертежах показаны частные варианты осуществления настоящего изобретения, которые более подробно описаны ниже. Данные чертежи и описание никоим образом не предназначены для ограничения сущности настоящего изобретения, и поясняют сущность изобретения для специалистов в данной области техники посредством ссылки на частные варианты осуществления.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[0024] Примерные варианты осуществления изобретения подробно описаны ниже, их примеры показаны на сопроводительных чертежах. Когда нижеследующее описание ссылается на чертежи, если не указано иное, одинаковые номера на разных чертежах обозначают одинаковые или сходные элементы. Средства реализации, описанные в следующих примерных вариантах осуществления изобретения, не представляют все средства реализации, соответствующие раскрытому изобретению. Напротив, они являются лишь примерами систем и способов, согласующихся с некоторыми аспектами раскрытого изобретения, как детализировано в прилагаемой формуле изобретения.

[0025] В процессе производства расходных материалов, таких как картриджи с тонером и т.п., расходные материалы, такие как тонеры и т.п., могут заменяться или обновляться, при этом от расходных материалов в значительной степени зависят качество печати и безопасность принтеров. Чтобы обеспечить желаемое качество печати, необходимо использовать различные параметры управления формированием изображения. В общем случае эти параметры управления формированием изображения хранятся в расходных чипах расходных материалов, таких как картриджи с тонером и т.п. Принтеры обмениваются данными с расходными чипами для получения вышеупомянутых параметров управления формированием изображения. Однако связь между принтерами и расходными чипами в существующей технологии обычно осуществляется посредством обмена шифрованным кодом, который легко перехватить для анализа и вмешательства. После установки расходных материалов на принтеры, когда принтеры используют эти параметры управления формированием изображения, это может привести к снижению качества печати или повреждению компонентов принтера.

[0026] Для решения вышеупомянутой проблемы в вариантах осуществления настоящего изобретения детектируют данные среды на стороне чипа и данные среды на стороне принтера, и предустановленное значение компенсации шифруют и дешифруют на основании вышеупомянутых данных среды, что позволяет избежать технической проблемы, заключающейся в том, что предустановленное значение компенсации параметра управления формированием изображения, хранящееся в расходном чипе в существующей технологии, легко перехватить и подвергнуть вмешательству, результатом чего является снижение качества вывода на печать или даже повреждение компонентов принтера. Таким образом, передача данных более безопасна, что гарантирует качество печати и формирования изображения и предотвращает повреждение компонентов принтера.

[0027] В одном из вариантов осуществления настоящего изобретения, устройство формирования изображения может быть приспособлено для выполнения задач формирования изображения, таких как генерация, печатание, прием и передача данных изображения; и примеры устройств формирования изображений могут включать струйные принтеры, лазерные принтеры, светодиодные (светоизлучающие диоды) принтеры, копировальные аппараты, сканеры, многофункциональные факсимильные аппараты «все в одном» и многофункциональные периферийные устройства (MFP), выполняющие вышеупомянутые функции в одном устройстве. Устройство формирования изображения может включать в себя блок управления формированием изображения и блок формирования изображения, причем блок управления формированием изображения может быть приспособлен для управления всем устройством формирования изображения, а блок формирования изображения может быть приспособлен для формирования изображений на транспортируемой бумаге под управлением блока управления формированием изображения на основании данных формирования изображения, и проявитель, такой как тонеры и т.п., хранящиеся в расходных материалах.

[0028] Главный контроллер может быть системой на кристалле (SoC), которая представляет собой миниатюрную систему, содержащую множество системных компонентов, конфигурированную для управления операциями обработки при формировании изображения устройства формирования изображения; например, операции могут включать в себя обработку, такую как выполнение линейной коррекции, уменьшение шума, удаление битых пикселей, улучшение деталей и т.п. в отношении данных изображения для улучшения качества выведения изображения. Блок управления формированием изображения может дополнительно быть приспособлен для выполнения операций передачи и приема данных, передачи и приема инструкций и операций обработки, связанных с управлением механизмом для печати портретов. Например, блок управления формированием изображения может быть приспособлен для выполнения операций, включающих передачу и прием данных, а также инструкции управления механизмом печати, состояниями и т.п. через интерфейсный блок (может содержать, не ограничиваться этим, порт USB, проводной сетевой порт, порт беспроводной сети, другие интерфейсы и/или т.п.).

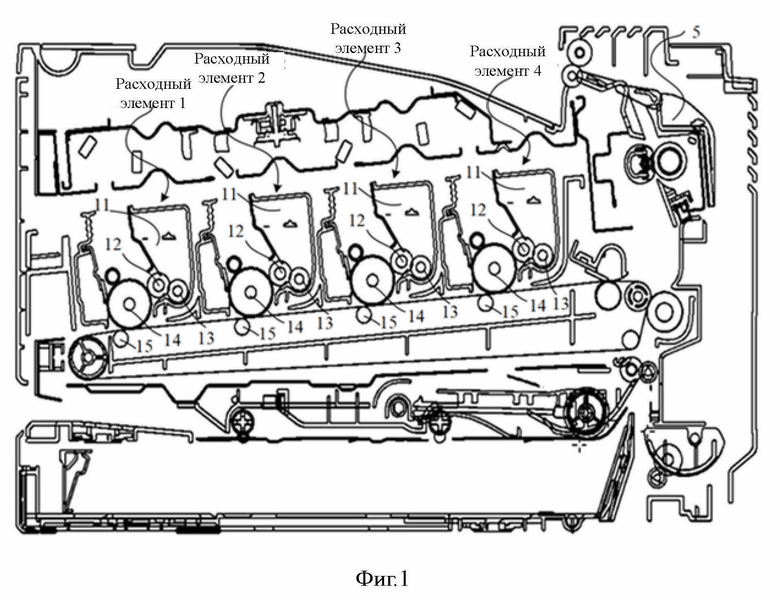

[0029] Фиг. 1 иллюстрирует структурную схему устройства формирования изображения согласно примерным вариантам осуществления настоящего изобретения. Как показано фиг. 1 в качестве примера устройства формирования изображения, блок формирования изображения устройства формирования изображения может включать в себя вмещающую проявитель часть 11, проявляющий элемент 12, элемент 13 транспортировки проявителя, светочувствительный элемент 14, переводной элемент 15, крепежный узел 5 и т.п. После того, как бумага для печати перемещается в направлении подачи бумаги и последовательно проходит через операцию подачи тонера элемента 13 транспортировки проявителя и операцию проявки проявляющего элемента 12, бумага для печати может достигать зоны удержания между светочувствительным элементом 14 и переводным элементом 15 для переводной печати, после чего бумага для печати может пройти фиксирующий узел 5 для фиксации, с завершением тем самым операции формирования изображения. Вмещающая проявитель часть 11 может быть приспособлена для размещения проявителя. Проявитель может быть материалом, включающим цветной тонер, углеродный тонер и т.п.; светочувствительный элемент 14 может включать в себя светочувствительный барабан (например, барабан с органическим фотопроводником (ОРС)), зарядный ролик и т.п., причем зарядный ролик может быть приспособлен для зарядки светочувствительного барабана; проявляющий элемент 12 может включать в себя проявочный ролик и т.п., используемый для транспортировки проявителя к светочувствительному компоненту 14; элемент 13 транспортировки проявителя может включать в себя такие элементы как ролик подачи тонера и т.п., или может быть заменен такими элементами, как винт, проталкивающий тонер, и т.п., используемые для доставки проявителя к проявочному устройству 12.

[0030] В общем случае устройство формирования изображения может быть съемно установлено с по меньшей мере одним расходным элементом. Устройство формирования изображения, показанное на фиг. 1, рассматривается в качестве примера; устройство формирования изображения может быть съемно установлено с 4 расходными элементами (расходный элемент 1, расходный элемент 2, расходный элемент 3 и расходный элемент 4, соответственно, показанные на фиг. 1). Четыре расходных элемента могут быть приспособлены для обеспечения устройства формирования изображения проявителями четырех цветов, включая черный K, голубой С, пурпурный М и желтый Y. Очевидно, что в других вариантах осуществления количество расходных материалов, установленных в устройстве формирования изображения, может быть увеличено или уменьшено, например, может составлять 1, 6 и т.д., без ограничения этим раскрытого изобретения.

[0031] Расходный чип может быть, в частности, схемной подложкой, установленной на расходном материале, при этом схемная подложка может включать в себя запоминающее устройство и участок электрического контакта, соединенный с запоминающим устройством. Участок электрического контакта может быть выполнен с возможностью соединения с участком электрического контакта на стороне устройства формирования изображения, причем участок электрического контакта может быть проводящей плоскостью, проводящим зондом, проводящей катушкой и т.п.

[0032] Для расходного элемента, установленного с чипом, вариант реализации может заключаться в том, что расходный элемент может содержать только вмещающую проявитель часть 11.

[0033] Вариант реализации может заключаться в том, что расходный элемент может быть разделенной структурой. Например, расходный элемент (1, 2, 3 или 4) может содержать проявляющий картридж и узел барабана, которые можно отсоединять друг от друга. Проявляющий картридж может содержать корпус, вмещающую проявитель часть 11, проявляющий элемент 12 и/или элемент 13 транспортировки проявителя; узел барабана может содержать светочувствительный элемент 14, включая светочувствительный барабан и зарядный ролик. Вмещающая проявитель часть 11 может быть расположена в корпусе для размещения проявителя. Элемент 13 транспортировки проявителя может быть приспособлен для транспортировки, а проявляющий элемент 12 может быть приспособлен для транспортировки проявителя к светочувствительному барабану, причем элемент транспортировки проявителя может быть роликом подачи тонера или другим компонентом, таким как винт толкания тонера и т.п.

[0034] В варианте реализации расходный элемент может быть вышеупомянутым проявляющим картриджем.

[0035] В примере реализации расходный элемент может представлять собой вышеупомянутый узел барабана.

[0036] В примере реализации расходный элемент может быть интегрированной структурой. Например, расходный материал (1, 2, 3 или 4) может содержать вмещающую проявитель часть 11, проявляющий элемент 12, элемент 13 транспортировки проявителя, светочувствительный элемент 14 и т.п.

[0037] Следует отметить, что расходные материалы, упомянутые в одном варианте осуществления, также могут быть другими компонентами, частями и узлами в устройстве формирования изображения, которые легко повреждаются и нуждаются в замене, такими как бумажные коробки, которые также должны быть включены в техническое решение, соответствующее расходным материалам, защищенным настоящим изобретением.

[0038] Фиг. 2 иллюстрирует схематично сценарий применения, предусмотренный примерными вариантами осуществления настоящего изобретения. Как показано на фиг. 2, расходный чип может выполнять вычисления и первую обработку преобразования детектированных данных и передавать данные в блок управления формированием изображения; и после приема вышеуказанных данных блок управления формированием изображения может выполнять соответствующую вторую обработку преобразования и обработку вычислений, так что устройство формирования изображения может выполнять печать и формирование изображения в соответствии с обработанными данными.

[0039] Вариант первый

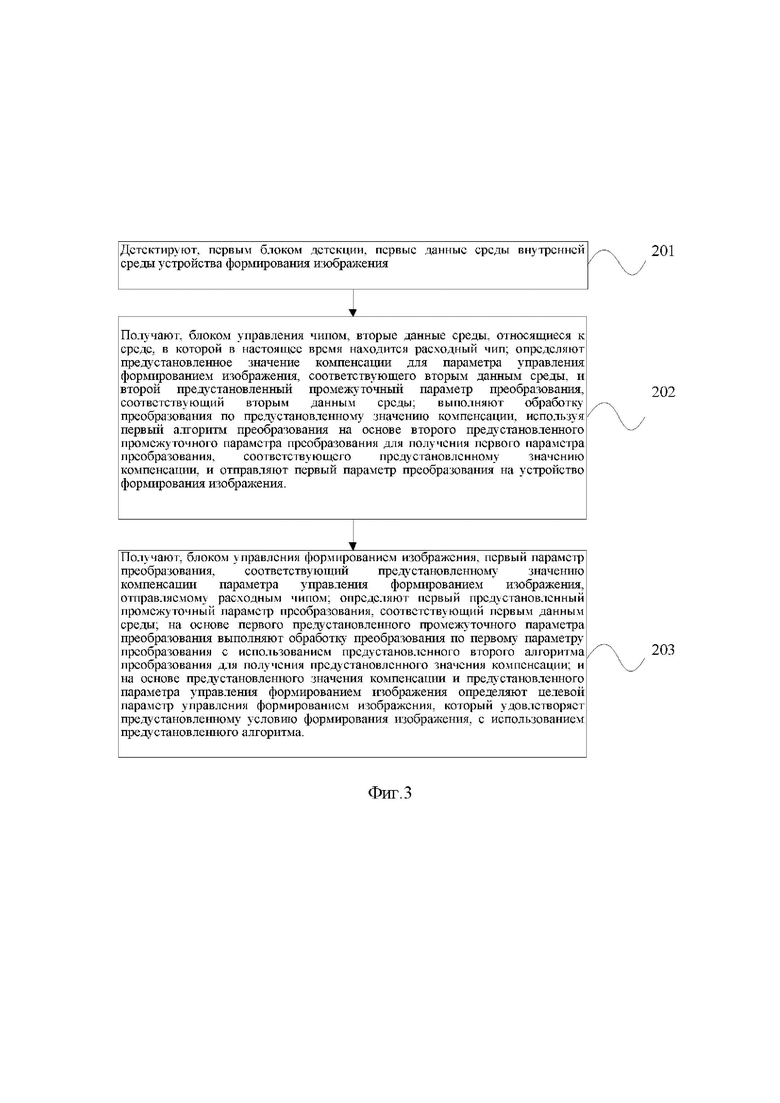

[0040] Фиг. 3 иллюстрирует блок-схему способа управления формированием изображения, предусмотренного примерными вариантами осуществления настоящего изобретения. Как показано на фиг. 3, способ в одном варианте осуществления настоящего изобретения применим к устройству формирования изображения и расходному чипу. Устройство формирования изображения может быть установлено съемно с расходным материалом, при этом расходный материал может быть установлен с расходным чипом. Устройство формирования изображения может включать в себя блок управления формированием изображения и первый блок детекции; при этом чип может включать в себя блок управления чипом. Способ может содержать следующие этапы.

[0041] На этапе 201 первый блок детекции может детектировать первые данные среды внутренней среды устройства формирования изображения.

[0042] В одном варианте осуществления первый блок детекции может содержать датчик для детекции первых данных среды внутренней среды устройства формирования изображения в режиме реального времени, где внутренняя среда может относиться к среде внутреннего пространства, окруженного корпусом устройства формирования изображения. В частности, первый блок детекции может быть датчиком температуры и/или датчиком влажности. Соответственно, первые данные среды могут включать в себя температурные данные и/или данные влажности.

[0043] На этапе 202 блок управления чипом может получать вторые данные среды, относящиеся к среде, в которой в настоящее время находится расходный чип, определять предустановленное значение компенсации для параметра управления формированием изображения, соответствующего вторым данным среды, и второй предустановленный промежуточный параметр преобразования, соответствующий вторым данным среды, выполнять обработку преобразования по предустановленному значению компенсации, используя первый алгоритм преобразования на основании второго предустановленного промежуточного параметра преобразования для получения первого параметра преобразования, соответствующего предустановленному значению компенсации, и отправлять первый параметр преобразования на устройство формирования изображения.

[0044] В одном варианте осуществления второй блок детекции, такой как датчик, может быть приспособлен для мониторинга вторых данных среды, в которой в текущий момент находится расходный чип, в режиме реального времени, причем второй блок детекции может быть расположен на расходном чипе, в частности, располагаться на подложке схемы расходного чипа или на расходном чипе и находится на периферии расходного чипа, или располагаться на устройстве формирования изображения. Когда расходный материал установлен в устройстве формирования изображения, второй блок детекции может быть расположен на периферии расходного чипа. Первые данные среды и вторые данные среды могут быть данными в одно время, или может быть короткий интервал времени между моментом времени, соответствующим первым данным среды, и моментом времени, соответствующим вторым данным среды. В частности, время, соответствующее первым данным среды и вторым данным среды, может быть моментом времени, соответствующим определенному временному интервалу, отложенному после того, как блок управления формированием изображения отправляет предустановленную инструкцию расходному чипу. Временной интервал может быть установлен по необходимости и в соответствии со скоростью связи между устройством формирования изображения и расходным чипом, а также скоростью ответа расходного чипа. Предустановленная инструкция может быть инструкцией чтения данных, инструкцией для уведомления расходного чипа о подготовке данных среды или инструкцией сбора данных среды, соответствующей вторым данным среды, полученным с помощью расходного чипа, без ограничения этим. Текущая среда может относиться к среде внутреннего пространства, заключенного в корпусе расходного материала, установленного на устройстве формирования изображения. В частности, первый блок детекции может быть датчиком температуры и/или датчиком влажности. Соответственно, первые данные среды могут включать в себя температурные данные и/или данные влажности.

[0045] Параметр управления формированием изображения может быть параметром, конфигурированным для управления формированием изображения устройства формирования изображения, включая, помимо прочего, напряжение зарядки, напряжение передачи и напряжение проявления. Соответственно, значение компенсации, соответствующее параметру управления формированием изображения, может быть параметром компенсации, соответствующим параметру управления формированием изображения, согласованным с данными среды, а также параметром калибровки и т.п. так чтобы формировать цветное изображение, без ограничения указанным.

[0046] В процессе определения предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второму предустановленному промежуточному параметру преобразования, соответствующему вторым данным среды, посредством вышеупомянутого модуля управления чипом, модуль управления чипом может, в частности, сначала определять предустановленное значение компенсации на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и значениями компенсации, соответствующими параметру управления формированием изображения, и определяют второй предустановленный промежуточный параметр преобразования на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования.

[0047] Можно видеть, что соответствующая взаимосвязь между данными среды и значениями компенсации, соответствующими параметру управления формированием изображения, и соответствующая взаимосвязь между данными среды и промежуточными параметрами преобразования могут быть предустановлены и сохранены в расходном чипе; в частности, может храниться в блоке памяти расходного чипа или непосредственно в компьютерной программе, включенной в блок управления чипом, без ограничения указанным в данном документе.

[0048] Вышеупомянутый второй предустановленный промежуточный параметр преобразования может пониматься как ключ шифрования, первый алгоритм преобразования может пониматься как алгоритм шифрования, и первый параметр преобразования, соответствующий предустановленному значению компенсации, может быть зашифрованным предустановленным значением компенсации. Блок управления чипом может зашифровывать предустановленное значение компенсации на основании второго предустановленного промежуточного параметра преобразования через первый алгоритм преобразования, чтобы получать первый параметр преобразования, соответствующий предустановленному значению компенсации, то есть предустановленному значению компенсации после обработки шифрования, и может отправлять первый параметр преобразования в устройство формирования изображения.

[0049] На этапе 203 блок управления формированием изображения может принимать первый параметр преобразования, соответствующий предустановленному значению компенсации параметра управления формированием изображения, отправляемому расходным чипом; определять первый предустановленный промежуточный параметр преобразования, соответствующий первым данным среды; на основании первого предустановленного промежуточного параметра преобразования выполнять обработку преобразования по первому параметру преобразования с использованием предустановленного второго алгоритма преобразования для получения предустановленного значения компенсации; и на основании предустановленного значения компенсации и предустановленного параметра управления формированием изображения определять целевой параметр управления формированием изображения, который удовлетворяет предустановленному условию формирования изображения, с использованием предустановленного алгоритма.

[0050] Блок управления формированием изображения может, в частности, определять первый предустановленный промежуточный параметр преобразования на основании первых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования.

[0051] Можно видеть, что соответствующая взаимосвязь между данными среды и промежуточными параметрами преобразования может быть предустановлена и сохранена в устройстве формирования изображения и, в частности, сохранена в блоке памяти устройства формирования изображения, а также может быть сохранена непосредственно в компьютерной программе, включенной в блок управления формированием изображения, без ограничения указанным в данном документе.

[0052] Соответствующая взаимосвязь между данными среды и промежуточными параметрами преобразования может быть предварительно сохранена в устройстве формирования изображения и может согласовываться с вышеупомянутой соответствующей взаимосвязью между данными среды и промежуточными параметрами преобразования, сохраненными в блоке управления чипом.

[0053] В частности, упомянутые выше первые данные среды могут включать в себя первые данные о температуре и первые данные о влажности; и при определении первого предустановленного промежуточного параметра преобразования блок управления формированием изображения может сначала определять промежуточный параметр преобразования температуры, соответствующий первым данным температуры, на основании первых данных температуры и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования, и определять промежуточный параметр преобразования влажности, соответствующий первым данным влажности, на основании первых данных влажности и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования. Блок управления формированием изображения может выполнять обработку преобразования с использованием предустановленного второго алгоритма преобразования на основании промежуточного параметра преобразования температуры, промежуточного параметра преобразования влажности и первого параметра преобразования для получения предустановленного значения компенсации.

[0054] Очевидно, что в вышеупомянутом процессе, чтобы избежать ошибок измерения между первыми данными среды, относящимися к внутренней среде устройства формирования изображения и вторыми данными среды, относящимися к среде, в которой в текущий момент находится расходный чип, влияют на промежуточный параметр преобразования, когда блок управления формированием изображения определяет промежуточный параметр преобразования, блок управления формированием изображения может адаптивно определять диапазон данных среды, в которой расположены первые данные среды, и пытаться определить первый предустановленный промежуточный параметр преобразования в соответствии с каждыми данными среды в пределах диапазона данных среды; таким образом, можно избежать влияния, вызванного ошибками измерения.

[0055] В частности, блок управления формированием изображения может определять текущее значение кодирования данных среды на основании первых данных среды и сохраненной соответствующей взаимосвязи между данными и промежуточными параметрами преобразования; определять другие значения кодирования данных среды, граничные вышеупомянутым текущим значениям кодирования данных среды, с получением тем самым множества комбинаций кодирования, включая текущее значение кодирования данных среды и другие значения кодирования данных среды;

[0056] выбирать любую комбинацию кодирования из упомянутого выше множества комбинаций кодирования в качестве упомянутого выше первого предустановленного промежуточного параметра преобразования, выполнять обработку преобразования по первому параметру преобразования с использованием предустановленного второго алгоритма преобразования на основании первого предустановленного промежуточного параметра преобразования и определять, получено ли предустановленное значение компенсации; если нет, выбирать следующую комбинацию кодирования во множестве комбинаций кодирования в качестве первого предустановленного промежуточного параметра преобразования и выполнять обработку преобразования для вышеупомянутого первого параметра преобразования с использованием предустановленного второго алгоритма преобразования до получения вышеупомянутого предустановленного значения компенсации или ок. завершения обработки преобразования, выполняемой для вышеупомянутого первого параметра преобразования с использованием всего вышеупомянутого множества комбинаций кодирования.

[0057] Другие значения кодирования данных среды, граничные текущему значению кодирования данных среды, могут быть множеством значений кодирования данных среды, граничных текущему значению кодирования данных среды, то есть множеством значений кодирования данных среды, граничных текущему значению данных кодирования среды в соответствии с сохраненной соответствующей взаимосвязью между данными среды и промежуточными параметрами преобразования.

[0058] В частности, когда первые данные среды включают в себя первые данные о температуре и первые данные о влажности, блок управления формированием изображения может на основании первых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования, соответственно, определять текущее значение кодирования температуры, согласованное с первыми данными о температуре, и текущее значение кодирования влажности, согласованное с первыми данными о влажности. Затем блок управления формированием изображения может определять другие значения кодирования температуры, граничные текущему значению кодирования температуры, и определять другие значения кодирования влажности, граничные текущему значению кодирования влажности.

[0059] В соответствии с текущим значением кодирования температуры, другими значениями кодирования температуры, текущим значением кодирования влажности и другими значениями кодирования влажности, может быть определено множество комбинаций кодирования, включая любое из значений кодирования температуры и любое из значений кодирования влажности; любая комбинация кодирования из множества комбинаций кодирования может быть выбрана в качестве первого предустановленного промежуточного параметра преобразования для выполнения обработки преобразования по первому параметру преобразования с использованием предустановленного второго алгоритма преобразования, чтобы определить, получено ли предустановленное значение компенсации; если нет, следующая комбинация кодирования в множестве комбинаций кодирования может быть выбрана в качестве первого предустановленного промежуточного параметра преобразования для выполнения обработки преобразования по первому параметру преобразования с использованием предустановленного второго алгоритма преобразования до получения предустановленного значения компенсации или завершения обработки преобразования по первому параметру преобразования с использованием всех комбинаций кодирования в множестве комбинаций кодирования.

[0060] Кроме того, в одном варианте осуществления вышеупомянутый первый предустановленный промежуточный параметр преобразования может быть ключом дешифрования, и второй алгоритм преобразования может быть алгоритмом дешифрования. После приема первого параметра преобразования, соответствующего предустановленному значению компенсации, то есть предустановленному значению компенсации после обработки шифрования, блок управления формированием изображения может выполнять обработку дешифрования вышеупомянутого первого параметра преобразования на основании первого предустановленного промежуточного параметра преобразования, используя второй алгоритм преобразования для получения предустановленного значения компенсации. Вышеупомянутый предустановленный параметр управления формированием изображения может быть установлен согласно эксплуатационному параметру устройства формирования изображения и эксплуатационному параметру расходного материала.

[0061] В способе управления формированием изображения, предусмотренном в одном варианте осуществления, первый блок детекции может детектировать первые данные среды на стороне принтера, а второй модуль детектирования может детектировать вторые данные среды на стороне чипа, так что согласно второму предустановленному промежуточному параметру преобразования, соответствующему вторым данным среды, блок управления чипом может выполнять обработку шифрования по предустановленному значению компенсации параметра управления формированием изображения, соответствующего вторым данным среды, с использованием первого алгоритма преобразования для получения первого параметра преобразования, соответствующего предустановленному значению компенсации, и первый параметр преобразования может быть отправлен в блок управления формированием изображения; после приема первого параметра преобразования блок управления формированием изображения может на основании первого предустановленного промежуточного параметра преобразования, соответствующего первым данным среды, выполнять обработку дешифрования для вышеупомянутого первого параметра преобразования с использованием второго алгоритма преобразования для получения предустановленного значения компенсации; и блок управления формированием изображения может определять целевой параметр управления формированием изображения согласно предустановленному значению компенсации и предустановленному параметру управления формированием изображения. Предустановленное значение компенсации может быть зашифровано и дешифровано на основании данных среды, чтобы предотвращать перехват и вмешательство в отношении предустановленного значения компенсации во время передачи, что позволяет сделать передачу данных более безопасной, с обеспечением тем самым качества печати и формирования изображения.

[0062] При этом, чтобы гарантировать, что вышеупомянутое предустановленное значение компенсации получено вовремя, опционально может быть определено, является ли второй блок обнаружения неисправным, на основании первых данных среды и вторых данных среды. В частности, перед этапом 203 способ управления формированием изображения может дополнительно включать в себя:

[0063] отправление, блоком управления чипом, вторых данных среды в устройство формирования изображения; и

[0064] определение, устройством формирования изображения, удовлетворяют ли вторые данные среде ожиданию, на основании вторых данных среды и первых данных среды, относящихся к среде, в которой в ткущий момент находится устройство формирования изображения.

[0065] В одном варианте осуществления, после того, как устройство формирования изображения принимает вторые данные среды со стороны чипа, вторые данные среды могут сравниваться с первыми данными среды на стороне устройства формирования изображения. Если разница между вторыми данными среды и первыми данными среды находится в пределах определенного предустановленного диапазона, то есть, абсолютное значение вышеупомянутой разницы меньше или равно предустановленному порогу, можно использовать вторые данные среды, то есть, во втором блоке детекции нет неисправности; так что предустановленное значение компенсации, соответствующее параметру управления формированием изображения, может быть получено корректно, то есть, определяется, что качество формирования изображения, которое удовлетворяет ожиданию, может быть получено с использованием расходного материала для формирования изображения. Если определено, что абсолютное значение вышеупомянутой разности больше, чем предустановленный порог, определяется, что вторые данные среды непригодны для использования, и второй блок детекции отклоняется от нормы; так что предустановленное значение компенсации, соответствующее параметру управления формированием изображения, не может быть получено корректно; и качество формирования изображения, удовлетворяющее ожиданию, не может быть получено с использованием расходного материала для формирования изображения. Следовательно, может выводиться сообщение с подсказкой, указывающее, что второй блок детекции, который детектирует среду, в которой расположен расходный чип, неисправен, и качество формирования изображения при использовании расходного материала может не соответствовать ожиданию; и может также выполняться запрос пользователя, следует ли продолжать печать и решение, использовать ли расходный материал для формирования изображения, может быть принято в соответствии с выбором пользователя.

[0066] Способ управления формированием изображения, предусмотренный в одном варианте осуществления, может определять, является ли второй блок обнаружения неисправным по времени, то есть является ли датчик на стороне микросхемы неисправным по времени, что позволяет избежать проблемы, заключающейся в том, что предустановленное значение компенсации, соответствующее параметру управления формированием изображения не достигается вовремя, что приводит к сбою или низкому качеству печати. Кроме того, когда датчик на стороне чипа неисправен, не может быть определено в реальном времен, находится ли печатный материал, такой как тонеры, хранящиеся в расходном материале, в желаемом состоянии. Таким образом, даже если условия хранения печатного материала плохие, расходный материал может все равно использоваться для печати, что может вызвать проблему плохого качества формирования изображения.

[0067] Кроме того, в дополнительном варианте осуществления после того, как устройство формирования изображения (также называемое стороной принтера) принимает первый параметр преобразования, соответствующий предустановленному значению компенсации параметра управления формированием изображения, отправляемому расходным чипом, может возникнуть ситуация, когда предустановленное значение компенсации не может быть получено после обработки дешифрования. В таком случае можно считать, что блок детекции для детекции данных среды устройства формирования изображения или расходного чипа может иметь неисправности, и может быть выдан сигнал, оповещающий об вышеупомянутом случае.

[0068] То есть, если обработка преобразования, основанная на первом предустановленном промежуточном параметре преобразования и первом параметре преобразования с использованием предустановленного второго алгоритма преобразования, не получает предустановленного значения компенсации, способ также может включать в себя выдачу сообщения, сигнализирующего, что расходный чип неисправен.

[0069] В одном варианте осуществления, если блок управления формированием изображения не получает предустановленное значение компенсации после процесса дешифрования, расходный чип может быть неисправным в этот момент, и блок управления формированием изображения может генерировать инструкцию сигнальной информации для управления сигнальным устройством для выдачи предупреждения о неисправности расходного чипа или отображения сообщения с подсказкой на дисплейном блоке устройства формирования изображения.

[0070] Опционально, вышеупомянутое сигнальное устройство может включать в себя зуммер и световой индикатор, без специального ограничения указанным. Например, когда блоку управления формированием изображения не удается получить предустановленное значение компенсации после процесса дешифрования, он может генерировать соответствующую инструкцию сигнальной информации, чтобы управлять зуммером для испускания жужжащего звука, и управлять контрольным индикатором, чтобы тот излучал красный свет.

[0071] Способ управления формированием изображения, предусмотренный в одном варианте осуществления, может оперативно сигнализировать о неисправности расходного чипа, когда блок управления формированием изображения не может получить предустановленное значение компенсации после обработки дешифрования, то есть, когда расходный чип неисправен, так что пользователь может вовремя обнаружить неисправность расходного чипа, после чего вовремя отремонтировать или заменить расходный чип.

[0072] Для дополнительного пояснения способа управления формированием изображения, показанного на фиг. 4, способ подробно описан ниже.

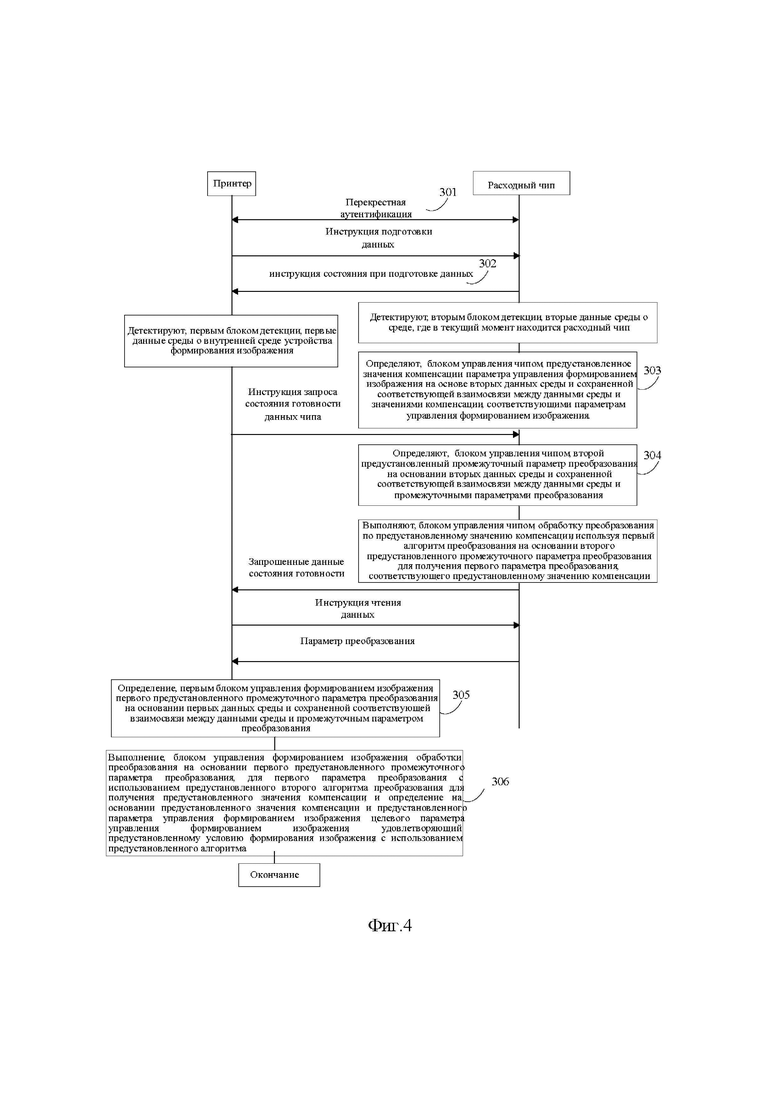

[0073] Фиг. 4 иллюстрирует схему обмена сигналами, предусмотренную примерными вариантами осуществления настоящего изобретения. В одном варианте осуществления принтер может быть взят в качестве примера устройства формирования изображения для реализации обмена информацией между устройством формирования изображения и расходным чипом. В частности, для описания может использоваться обмен информацией между блоком управления формированием изображения на стороне принтера и блоком управления чипом на стороне чипом; и данные среды могут включать в себя данные о температуре и влажности.

[0074] Как показано на фиг. 4, способ управления формированием изображения может включать в себя следующие этапы.

[0075] На этапе 301 после того, как принтер запущен, принтер и расходный чип могут проходить перекрестную аутентификацию.

[0076] В одном варианте осуществления вышеупомянутая перекрестная аутентификация может предусматривать, что блок управления формированием изображения на стороне принтера и блок управления чипом на стороне чипа могут выполнять аутентификацию, включающую обмен случайными числами.

[0077] На этапе 302 блок управления формированием изображения может отправлять инструкцию подготовки данных в блок управления чипом; после приема инструкции подготовки данных блок управления микросхемой может выполнять подготовку данных на стороне чипа и отправлять инструкцию состояния при подготовке данных в блок управления формированием изображения; и после приема инструкции состояния при подготовке данных блок управления формированием изображения может выполнять подготовку данных на стороне принтера.

[0078] В одном варианте осуществления после приема инструкции подготовки данных блок управления чипом может выполнять подготовку данных на стороне чипа. Второй блок детекции может детектировать вторые данные среды, относящиеся к среде, в которой в текущий момент находится расходный чип, причем вторые данные среды могут включать в себя вторые данные о температуре и вторые данные о влажности. Соответственно, второй блок детекции может включать в себя второй датчик температуры и второй датчик влажности.

[0079] В частности, после того, как блок управления чипом принимает команду подготовки данных, второй датчик температуры может детектировать вторые данные температуры среды, в которой в текущий момент находится расходный чип, а второй датчик влажности может детектировать вторые данные влажности среды, в которой в текущий момент находится расходный чип.

[0080] После приема инструкции состояния при подготовке данных блок управления формированием изображения может выполнять подготовку данных на стороне принтера, и первый блок детекции может детектировать первые данные среды, относящиеся к внутренней среде устройства формирования изображения.

[0081] При этом, после приема инструкции состояния при подготовке данных блок управления формированием изображения может отправлять инструкцию запроса в блок управления микросхемой, причем вышеупомянутая инструкция запроса может, в частности, быть инструкцией запроса состояния подготовки данных чипа.

[0082] На этапе 303 блок управления чипом может определять предустановленное значение компенсации параметра управления формированием изображения на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и значениями компенсации, соответствующими параметрам управления формированием изображения.

[0083] В одном варианте осуществления соответствующая взаимосвязь между вторыми данными среды и сохраненной соответствующей взаимосвязью между данными среды и значениями компенсации, соответствующими параметрам управления формированием изображения, может быть взаимосвязью двухмерного массива, то есть только один выходной Z может быть получен путем ввода X и Y.

[0084] В частности, блок управления микросхемой может определять предустановленное значение компенсации на основании вторых данных температуры, вторых данных влажности и сохраненной соответствующей взаимосвязи между данными среды и значениями компенсации, соответствующими параметрам управления формированием изображения, то есть предустановленным значение компенсации параметра управления формированием изображения может быть определено согласно вторым данным температуры и вторым данным влажности.

[0085] На этапе 304 блок управления чипом может определять второй предустановленный промежуточный параметр преобразования на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования.

[0086] В частности, блок управления микросхемой может определять промежуточный параметр преобразования температуры, то есть текущее второе значение кодирования температуры, которое согласуется со вторыми данными температуры, соответствующими вторым данным температуры на основании вторых данных температуры и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; и определять промежуточный параметр преобразования влажности, то есть текущее второе значение кодирования влажности, которое согласуется с вторыми данными влажности, соответствующими вторым данным влажности на основании вторых данных влажности и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования.

[0087] Кроме того, комбинация кодирования может быть сформирована согласно текущему второму значению кодирования температуры и текущему второму значению кодирования влажности, с определением тем самым второго предустановленного промежуточного параметра преобразования.

[0088] Блок управления чипом может выполнять обработку преобразования по предустановленному значению компенсации, используя первый алгоритм преобразования на основании второго предустановленного промежуточного параметра преобразования, чтобы получить первый параметр преобразования, соответствующий предустановленному значению компенсации. После получения первого параметра преобразования, соответствующего вышеупомянутому предустановленному значению компенсации, блок управления чипом может управлять состоянием подготовки данных чипа, которое должно будет отображаться как состояние готовности данных.

[0089] При этом, после запроса что состояние подготовки данных микросхемы отображается как состояние готовности данных, блок управления формированием изображения может посылать инструкцию чтения данных в блок управления микросхемой; и после приема инструкции чтения данных блок управления микросхемой может отправлять первый параметр преобразования в блок управления формированием изображения.

[0090] На этапе 305 блок управления формированием изображения может определять первый предустановленный промежуточный параметр преобразования на основании первых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточным параметром преобразования.

[0091] В одном варианте осуществления первые данные среды могут включать в себя первые данные о температуре и первые данные о влажности. Соответственно, первый блок детекции может включать в себя первый датчик температуры и первый датчик влажности.

[0092] В частности, блок управления микросхемой может определять промежуточный параметр преобразования температуры, то есть, текущее второе значение кодирования температуры, которое согласуется со вторыми данными температуры, соответствующими вторым данным температуры на основании вторых данных температуры и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; и определять промежуточный параметр преобразования влажности, то есть, текущее второе значение кодирования влажности, которое согласуется с вторыми данными влажности, соответствующими вторым данным влажности на основании вторых данных влажности и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования.

[0093] При этом комбинация кодирования может быть сформирована согласно текущему первому значению кодирования температуры и текущему первому значению кодирования влажности, с определением тем самым первого предустановленного промежуточного параметра преобразования.

[0094] На этапе 306 блок управления формированием изображения может выполнять обработку преобразования на основании первого предустановленного промежуточного параметра преобразования, для первого параметра преобразования с использованием предустановленного второго алгоритма преобразования для получения предустановленного значения компенсации; и на основании предустановленного значения компенсации и предустановленного параметра управления формированием изображения может определять целевой параметр управления формированием изображения, удовлетворяющий предустановленному условию формирования изображения, с использованием предустановленного алгоритма.

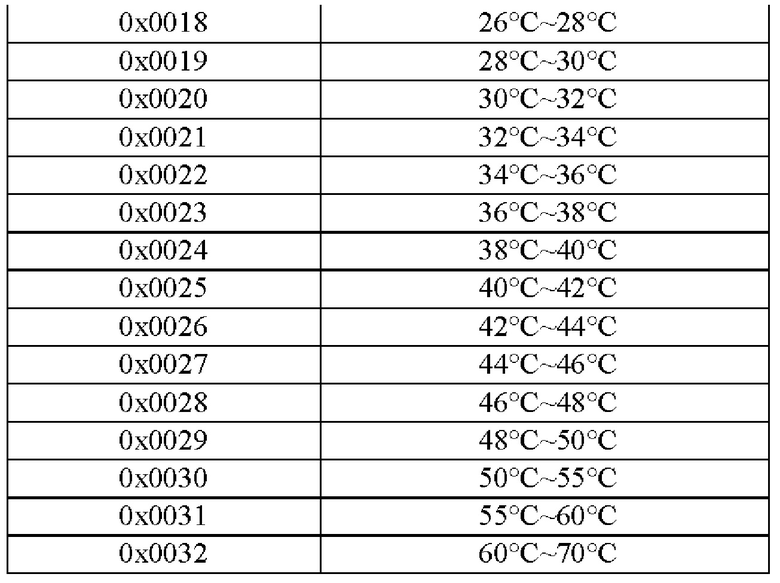

[0095] Например, таблица 1 представляет собой таблицу диапазона температур соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования, предусмотренными настоящим изобретением; а таблица 2 представляет собой таблицу диапазона влажности соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования, предусмотренными настоящим изобретением.

[0096] На стороне расходного чипа вторые данные среды, относящиеся к текущей среде расходного чипа, детектируемые вторым блоком детекции, могут включать в себя вторые данные температуры 30 градусов и вторые данные влажности 25%, так что текущее значение кодирования температуры 0x0019 может быть определено согласно Таблице 1 и вторым данным среды, и текущее значение кодирования влажности 0xFD00 может быть определено согласно вторым данным среды и Таблице 2. Таким образом, можно определять текущее значение кодирования влажности и текущее значение кодирования температуры, с определением тем самым второго предустановленного промежуточного параметра преобразования.

[0097] Манера определения первого предустановленного промежуточного параметра преобразования на стороне принтера может быть такой же, как при определении второго предустановленного промежуточного параметра преобразования на стороне чипа, и может быть не описана здесь подробно.

[0098] Таким образом, блок управления чипом может генерировать первый параметр преобразования с использованием предустановленного алгоритма на основании определенного второго предустановленного промежуточного параметра преобразования и предустановленного значения компенсации параметра управления формированием изображения и отправлять первый параметр преобразования на принтер; и принтер может генерировать предустановленное значение компенсации с использованием предустановленного алгоритма на основании определенного первого предустановленного промежуточного параметра преобразования и первого параметра преобразования, тем самым определяя целевой параметр управления формированием изображения.

[0099] В вышеупомянутой манере определения целевого параметра управления формированием изображения второй предустановленный промежуточный параметр преобразования, соответствующий стороне расходного чипа, и первый предустановленный промежуточный параметр преобразования, соответствующий стороне принтера, могут соответствовать друг другу. Чтобы избежать ошибок измерения между первыми данными среды, относящимися к внутренней среде устройства формирования изображения и вторыми данными среды, относящимися к среде, в которой в текущий момент находится расходный чип, влияют на промежуточный параметр преобразования, когда блок управления формированием изображения определяет промежуточный параметр преобразования, блок управления формированием изображения может адаптивно определять диапазон данных среды, в которой расположены первые данные среды, и пытаться определить первый предустановленный промежуточный параметр преобразования в соответствии с каждыми данными среды в пределах диапазона данных среды; таким образом, можно избежать влияния, вызванного ошибками измерения.

[0100] Например, в соответствии с текущим значением кодирования температуры может быть определено предыдущее значение кодирования температуры и следующее значение кодирования температуры, граничное текущему значению кодирования температуры; и согласно текущему значению кодирования влажности могут быть определены предыдущее значение кодирования влажности и следующее значение кодирования влажности, граничное текущему значению кодирования влажности. В соответствии с текущим значением кодирования температуры, предыдущим значением кодирования температуры и следующим значением кодирования температуры, а также в соответствии с текущим значением кодирования влажности, предыдущим значением кодирования влажности и следующим значением кодирования влажности, могут быть определены множество комбинаций кодирования, включая любое значение кодирования температуры и любое значение кодирования влажности.

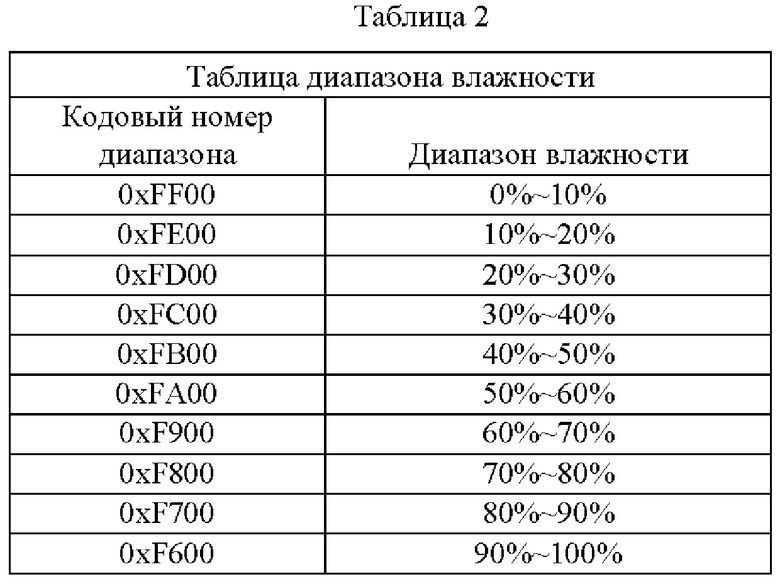

[0101] Например, в соответствии с Таблицей 1 и Таблицей 2 текущее значение кодирования температуры, предыдущее значение кодирования температуры и следующее значение кодирования температуры равны 0x0011, 0x0010 и 0x0012, соответственно; и текущее значение кодирования влажности, предыдущее значение кодирования влажности и следующее значение кодирования влажности, соответственно, равны 0xFB00,0xFA00, 0xFC00. Таким образом, полученное множество комбинаций кодирования могут включать в себя 0x00100xFA00, 0x00100xFB00, 0x00100xFC00, 0x00110xFA00, 0x00110xFB00, 0x00110xFC00, 0x00120xFA00, 0x00120xFB00 и 0x00120xFC00.

[0102] Любая комбинация кодирования из вышеупомянутого множества комбинаций кодирования может быть выбрана в качестве первого предустановленного промежуточного параметра преобразования для выполнения обработки преобразования по первому параметру преобразования с использованием предустановленного второго алгоритма преобразования и определения, получено ли предустановленное значение компенсации. Если нет, следующая комбинация кодирования во множестве комбинаций кодирования может быть выбрана в качестве первого предустановленного промежуточного параметра преобразования, и обработка преобразования может выполняться для первого параметра преобразования с использованием предустановленного второго алгоритма преобразования до получения предустановленного значения компенсации или завершения преобразования обработки, выполняемой для первого параметра преобразования с использованием всех комбинаций кодирования.

[0103] То есть, в итоге, на основании первого предустановленного промежуточного параметра преобразования, обработка преобразования может выполняться для первого параметра преобразования с использованием предустановленного второго алгоритма преобразования для получения предустановленного значения компенсации; и на основании предустановленного значения компенсации и предустановленного параметра управления формированием изображения целевой параметр управления формированием изображения, удовлетворяющий предустановленному условию формирования изображения, может быть определен с использованием предустановленного алгоритма.

[0104] Или, если принтер завершает обработку первого параметра преобразования вторым алгоритмом преобразования с использованием всех комбинаций кодирования, предустановленное значение компенсации не получают. Таким образом, первый блок детекции и/или второй блок детекции могут быть неисправны, то есть, датчик на стороне принтера и/или датчик на стороне чипа может быть неисправным. В этот момент может быть подан сигнал, напоминающий пользователю, что необходимо вовремя проверить и заменить вышеупомянутые датчики.

[0105] К этому моменту принтер и расходный чип возможно уже завершили обмен.

[0106] Для способа управления формированием изображения, предусмотренного вариантами осуществления настоящего изобретения, обработка и передача шифрования и дешифрования могут выполняться по предустановленному значению компенсации параметра управления формированием изображения на основании данных среды с использованием данных среды, детектируемых расходным чипом и устройством формирования изображения. Может быть предотвращен перехват и манипуляции в отношении предустановленного значения компенсации во время передачи, что позволяет сделать передачу данных более безопасной, с обеспечением тем самым качества печати и формирования изображения.

[0107] Вариант второй

[0108] Различные варианты осуществления настоящего изобретения предусматривают способ управления формированием изображения, применяемый к расходному чипу. Расходный чип устанавливается на расходный материал, а расходный материал съемно устанавливается на устройство формирования изображения. Способ включает в себя получение вторых данных среды, в которой в настоящий момент находится расходный чип; и определение предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды; генерацию первого параметра преобразования на основании предустановленного значения компенсации и второго предустановленного промежуточного параметра преобразования; и отправление первого параметра преобразования в устройство формирования изображения, причем первый параметр преобразования конфигурирован для определения целевого параметра управления формированием изображения, удовлетворяющего предустановленному условию формирования изображения.

[0109] В некоторых примерных вариантах осуществления настоящего изобретения способ может дополнительно включать в себя отправление вторых данных среды в устройство формирования изображения; при этом вторые данные среды конфигурированы для объединения с первыми данными среды для определения, удовлетворяют ли вторые данные среды ожиданию; при этом первые данные среды представляют собой данные среды, соответствующие внутренней среде устройства формирования изображения.

[0110] В некоторых примерных вариантах осуществления настоящего изобретения определение предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды, может включать в себя определение предустановленного значения компенсации на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и значениями компенсации, соответствующими параметрам управления формированием изображения.

[0111] В некоторых примерных вариантах осуществления настоящего изобретения определение предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды, может включать в себя определение второго предустановленного промежуточного параметра преобразования на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования.

[0112] В некоторых примерных вариантах осуществления настоящего изобретения, после отправления первого параметра преобразования в устройство формирования изображения, способ может дополнительно включать в себя прием второго параметра преобразования, генерируемого подлежащими записи данными, которые должны быть записаны в расходный чип, верификационных данных, конфигурированных для определения корректности подлежащих записи данных, и третьего предустановленного промежуточного параметра преобразования; и отправление предустановленной информации ответа в устройство формирования изображения на основании второго параметра преобразования, причем предустановленная информация ответа конфигурирована для определения, были ли подлежащие записи данные успешно записаны в расходный чип.

[0113] В некоторых примерных вариантах осуществления настоящего изобретения, перед отправлением предустановленной информации ответа в устройство формирования изображения, способ может дополнительно включать в себя получение предустановленной кодовой книги и четвертых данных среды, соответствующих расходному чипу, и определение предустановленной информации ответа на основании четвертых данных среды, предустановленной кодовой книги и второго параметра преобразования.

[0114] В некоторых примерных вариантах осуществления настоящего изобретения определение предустановленной информации ответа на основании четвертых данных среды, предустановленной кодовой книги и второго параметра преобразования может включать в себя определение четвертого предустановленного промежуточного параметра преобразования на основании четвертых данных среды, предустановленной кодовой книги и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; выполнение обработки преобразования по второму параметру преобразования на основании четвертого предустановленного промежуточного параметра преобразования и определение, успешна ли обработка преобразования; если нет, отправление информации с подсказкой, указывающей, что обработка преобразования не удалась, в блок управления формированием изображения; а если да, отправление третьего параметра преобразования в блок управления формированием изображения, причем третий параметр преобразования конфигурирован для определения, были ли подлежащие записи данные корректно записаны в расходный чип.

[0115] В некоторых примерных вариантах осуществления настоящего изобретения определение четвертого предустановленного промежуточного параметра преобразования на основании четвертых данных среды, предустановленной кодовой книги и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования может включать в себя определение текущего значения кодирования данных среды на основании четвертых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; определение других значений кодирования данных среды, граничных текущему значению кодирования данных среды, с получением тем самым множества комбинаций кодирования, включая текущее значение кодирования данных среде и другие значения кодирования данных среды; и генерацию четвертого предустановленного промежуточного параметра преобразования на основании любой комбинации кодирования из множества комбинаций кодирования.

[0116] В некоторых примерных вариантах осуществления настоящего изобретения выполнение обработки преобразования по второму параметру преобразования на основании четвертого предустановленного промежуточного параметра преобразования может включать в себя использование четвертого предустановленного промежуточного параметра преобразования, соответствующего любой комбинации кодирования из множества комбинаций кодирования, для выполнения обработки преобразования по второму параметру преобразования и определение, успешна ли обработка преобразования; если нет, выполнение обработки преобразования по второму параметру преобразования на основании четвертого предустановленного промежуточного параметра преобразования, соответствующего следующей комбинации кодирования в множестве комбинаций кодирования, до определения, что обработка преобразования успешна или завершена обработка преобразования, выполняемая для второго параметра преобразования с использованием четвертого предустановленного промежуточного параметра преобразования, соответствующего всем комбинациям кодирования в множестве комбинаций кодирования.

[0117] Вариант третий

[0118] В общем случае, после завершения операции формирования изображения, устройству формирования изображения может также потребоваться записать данные, такие как номер страницы напечатанной бумаги, расход тонера и т.п., в расходный чип. Однако в существующей технологии устройство формирования изображения и расходный чип обычно могут коммуницировать посредством обмена шифровальными кодами, которые легко перехватить для анализа и манипуляций. В результате расходный чип может некорректно записывать информацию о сроке службы расходного материала, что может привести к некорректному определению срока службы расходного материала; пользователю не может быть корректно предложено заменить расходный материал, что доставляет неудобства пользователю; и это может вызвать проблемы, связанные с тем, что расходный материал, срок службы которого не истек, ошибочно считается просроченным, и пользователю предлагается заменить расходный материал, и/или расходный материал, срок службы которого приближается, ошибочно считается пригодным для продолжения использования, и пользователю не предлагается вовремя заменить расходный материал.

[0119] Чтобы решить вышеупомянутую техническую проблему, как показано на фиг. 7, варианты осуществления настоящего изобретения предусматривают способ управления формированием изображения, включающий следующие этапы.

[0120] На этапе 701 блок управления формированием изображения может получать подлежащие записи данные, которые должны быть записаны в расходный чип, и верификационные данные, конфигурированные для определения корректности подлежащих записи данных; и генерировать второй параметр преобразования на основании вышеупомянутых подлежащих записи данных, вышеупомянутых верификационных данных и третьего предустановленного промежуточного параметра преобразования, и отправлять вышеупомянутый второй параметр преобразования в расходный чип.

[0121] После того, как устройство формирования изображения завершает выполнение операции формирования изображения, блок управления формированием изображения может получать вышеупомянутые подлежащие записи данные и верификационные данные, конфигурированные для определения корректности подлежащих записи данных; при этом вышеупомянутые подлежащие записи данные могут включать в себя, не ограничиваясь перечисленным, количество напечатанных страниц, размер печати, расход тонера, средний охват и т.п., которые не могут быть ограничены в данном документе.

[0122] Раскрытые варианты осуществления изобретения не могут ограничивать способы использования верификационных данных для верификации корректности подлежащих записи данных; и вышеупомянутые верификационные данные могут быть данными проверки на равность, данными проверки CRC и т.п.

[0123] Вышеупомянутый второй предустановленный промежуточный параметр преобразования может быть, в частности, получен путем выполнения следующих этапов:

[0124] получение предустановленной кодовой книги;

[0125] получение первого предустановленного значения индекса ключа; и

[0126] генерация третьего предустановленного промежуточного параметра на основании предустановленной кодовой книги и первого предустановленного значения индекса ключа.

[0127] В частности, варианты осуществления настоящего изобретения не могут ограничивать способ получения предустановленной кодовой книги устройством формирования изображения. Предустановленная кодовая книга может быть непосредственно сгенерирована устройством формирования изображения в соответствии с предустановленным правилом как требуется, например, с использованием генератора случайных чисел для создания предустановленной кодовой книги, или может быть получена блоком управления формированием изображения посредством сообщения с расходным чипом или другим компьютерным оборудованием, подключенным к устройству формирования изображения.

[0128] Вышеупомянутая предустановленная кодовая книга может иметь одномерную форму, в частности, это могут быть данные с фиксированной длиной байта. Например, предустановленная кодовая книга может быть данными, состоящими из 0 и 1, с длиной 255 байтов.

[0129] Вышеупомянутая предустановленная кодовая книга также может быть задана в двухмерной и трехмерной формах, если требуется. Например, когда предустановленная кодовая книга имеет двумерную форму, определенная длина данных может быть установлена в горизонтальном направлении, и определенная длина данных может быть установлена в вертикальном направлении предустановленной кодовой книги.

[0130] В одном варианте осуществления настоящего изобретения определение первого предустановленного значения индекса ключа может быть связано с данными внутренней среды в устройстве формирования изображения.

[0131] В частности, соответствующее значение кодирования данных среды может быть определено на основании данных внутренней среды, соответствующих устройству формирования изображения, и предварительно сохраненной соответствующей взаимосвязи между данными среды и предустановленными промежуточными параметрами; при этом первое предустановленное значение индекса ключа может быть определено на основании значения кодирования данных среды.

[0132] Кроме того, определение первого предустановленного значения индекса ключа также может быть связано с вышеупомянутым значением кодирования данных среды и предустановленной информацией подсчета, соответствующей инструкции записи данных, отправляемой устройством формирования изображения на расходный чип. Предустановленная информация подсчета может, в частности, быть порядковым номером записи данных, соответствующим текущей инструкции записи данных, которая в дальнейшем для краткости может называться порядковым номером записи данных. То есть, первое предустановленное значение индекса ключа может быть сгенерировано согласно предустановленному алгоритму на основании вышеупомянутого значения кодирования данных среды и порядкового номера записи данных.

[0133] Кроме того, когда предустановленная кодовая книга имеет одномерную форму, в вариантах осуществления настоящего изобретения вышеупомянутое значение индекса ключа также может быть определено на основании вышеупомянутого значения кодирования данных среды, порядкового номера записи данных, байтовой длины предустановленной кодовой книги и порядкового номера расходного чипа, с определением тем самым вышеупомянутого третьего предустановленного промежуточного параметра преобразования.

[0134] В результате устройство формирования изображения может отправлять каждую инструкцию записи данных в расходный чип. Каждая инструкция записи данных соответствует разному порядковому номеру записи данных, так что даже если данные среды, детектируемые устройством формирования изображения, одинаковы для разных инструкций записи данных, первые предустановленные значения индекса ключа, соответствующие вышеупомянутым инструкциям записи данных, могут тоже быть разными. Таким образом, третьи предустановленные промежуточные параметры, соответствующие вышеупомянутым инструкциям записи данных, также могут быть разными. Вышеупомянутая предустановленная информация подсчета также может быть заменена другими данными, например, это могут быть динамические параметры, которые изменяются вместе с информацией о времени инструкций записи данных, отправленных устройством формирования изображения на расходный чип и т.п., при условии, что первые предустановленные значения индекса ключа, сгенерированные в соответствии с разными инструкциями записи данных, различны.

[0135] Например, предполагается, что предустановленная кодовая книга - это одномерные данные, длина байта - L, порядковый номер записи данных - N, серийный номер расходуемого чипа - SN, третьи данные среды, детектируемые устройством формирования изображения, это Т1, а четвертые данные среды, детектируемые расходным чипом, - это Т2. Третьи данные Т1 среды и четвертые данные Т2 среды могут быть данными в одно время, или небольшой временной интервал может присутствовать между моментами времени, соответствующими третьими данным Т1 среды и четвертыми данными Т2 среды. Такое время может быть моментом времени, соответствующим определенному временному интервалу, отложенному после того, как блок управления формированием изображения отправил предустановленную инструкцию расходному чипу. Временной интервал может быть установлен по необходимости и в соответствии со скоростью связи между устройством формирования изображения и расходным чипом, а также скоростью ответа расходного чипа. Предустановленная инструкция может быть инструкцией для уведомления расходного чипа о подготовке данных среды и т.п., что не может быть ограничено в данном документе. Следует понимать, что моменты времени вышеупомянутых третьих данных Т1 среды и четвертых данных Т2 среды могут отличаться от вышеупомянутых обнаруженных моментов времени первых данных среды и вторых данных среды.

[0136] В одном варианте осуществления настоящего раскрытия следует понимать, что третий предустановленный промежуточный параметр преобразования может быть, в частности, ключом шифрования.

[0137] Блок управления формированием изображения может сначала определить значение K1 кодирования, соответствующее третьим данным Т1 среды, на основании третьих данных Т1 среды и предварительно сохраненной соответствующей взаимосвязи между данными среды и предустановленными промежуточными параметрами; затем значение индекса ключа может быть сгенерировано на основании значения кодирования K1, серийного номера SN расходуемого чипа, порядкового номера записи данных N и длины L байта предустановленной кодовой книги; и соответствующий ключ, то есть третий предустановленный промежуточный параметр преобразования, может быть определен на основании значения индекса ключа и предустановленной кодовой книги.

[0138] Например, номер записи данных зашифрованного текста N равен 0x01, серийный номер SN расходного чипа равен АА2А0000000000000000000000000000, значение кодирования K1 равно 0x3F; и вышеупомянутое предустановленное значение индекса ключа может быть определено путем выполнения следующих этапов.

[0139] На этапе 1 операция XOR может быть выполнена для номера записи данных зашифрованного текста N и серийного номера SN, чтобы получить (АВ2В01010101010101010101010101);

[0140] на этапе 2 операция XOR может быть выполнена для данных, полученных на этапе 1, и значения кодирования 0x3F, чтобы получить (94143Е3Е3Е3Е3Е3Е3Е3Е3Е3Е3Е3Е3Е3Е3Е3Е3Е); и

[0141] на этапе 3 полученное значение может использоваться как индекс ключа, то есть INDEX=(0x94, 0x14, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E, 0x3E). После завершения определения первого предустановленного значения индекса ключа байтовые данные бита INDEX [n]% L могут быть взяты из кодовой книги с длиной байта L в качестве n-го байта третьего предустановленного промежуточного параметра Р.

[0142] Следует отметить, что процесс определения значения кодирования данных среды блоком управления формированием изображения на основании данных среды, сохраненная соответствующая взаимосвязь между данными среды и предустановленными промежуточными параметрами может относиться к описанию вышеупомянутых вариантов осуществления, без конкретного ограничения указанным.

[0143] После завершения определения третьего предустановленного промежуточного параметра преобразования блок управления формированием изображения может сгенерировать второй параметр преобразования на основании вышеупомянутых подлежащих записи данных, вышеупомянутых верификационных данных и вышеупомянутого предустановленного промежуточного параметра преобразования; и отправить второй параметр преобразования на расходный чип.

[0144] Следует понимать, что вышеупомянутые подлежащие записи данные и верификационные данные, соответствующие вышеупомянутым подлежащим записи данным, могут формировать полные данные в соответствии с предустановленным правилом, где предыдущие множество последовательных байтов, соответствующие полным данным, могут быть вышеупомянутыми подлежащими записи данными, а последующие множество последовательных байтов, соответствующих полным данным, могут быть верификационными данными, соответствующими вышеупомянутым подлежащим записи данным.

[0145] На этапе 702 расходный чип может отправлять предустановленную информацию ответа в блок управления формированием изображения на основании второго параметра преобразования. Предустановленная информация ответа может быть конфигурирована для определения, были ли подлежащие записи данные успешно записаны в расходный чип.

[0146] После приема второго параметра преобразования, отправленного блоком управления формированием изображения, расходный чип может отправлять предустановленную информацию ответа в блок управления формированием изображения; и после приема предустановленной информации ответа блок управления формированием изображения может использовать третий промежуточный параметр преобразования для выполнения обработки преобразования в отношении предустановленной информации ответа и может определять, были ли подлежащие записи данные успешно записаны в расходный чип в соответствии с результатом обработки преобразования.

[0147] Как показано на фиг. 8, этап 702 может, в частности, включать в себя следующие этапы.

[0148] На этапе 7020 расходный чип может принимать второй параметр преобразования и выполнять обработку преобразования на основании второго параметра преобразования и четвертого предустановленного промежуточного параметра.

[0149] На этапе 7030 можно определять, успешна ли обработка преобразования.

[0150] Если да, выполняется этап 7040; а если нет, выполняется этап 7050.

[0151] На этапе 7040 третий параметр преобразования может быть сгенерирован на основании четвертого предустановленного промежуточного параметра и записанных данных, которые были записаны в расходный чип, и третий параметр преобразования может быть отправлен в блок управления формированием изображения.

[0152] На этапе 7050, на основании четвертого предустановленного промежуточного параметра, сообщение с подсказкой, указывающее, что обработка преобразования не удалась, может быть отправлено в блок управления формированием изображения.

[0153] На этапе 7020 определение четвертого предустановленного промежуточного параметра также может быть связано с четвертыми данными среды, соответствующими расходному чипу и предустановленной кодовой книге, принятым от устройства формирования изображения.

[0154] Вышеупомянутый четвертый предустановленный промежуточный параметр может быть определен путем выполнения следующих этапов:

[0155] прием предустановленной кодовой книги, отправленной устройством формирования изображения;

[0156] получение второго предустановленного значения индекса ключа; и

[0157] генерация четвертого предустановленного промежуточного параметра на основании предустановленной кодовой книги и первого предустановленного значения индекса ключа.

[0158] Определение второго предустановленного значения индекса ключа может быть связано с четвертыми данными среды, соответствующими расходному чипу.

[0159] Манера генерации второго предустановленного значения индекса ключа может быть аналогична манере создания вышеупомянутого первого предустановленного индекса ключа, с различием на основании различных данных среды, которые могут здесь подробно не описываться.

[0160] В одном варианте осуществления настоящего изобретения подразумевается, что вышеупомянутый четвертый предустановленный промежуточный параметр преобразования может, в частности, быть ключом дешифрования.

[0161] Генерация четвертого предустановленного параметра преобразования может быть основана на вышеупомянутом текущем значении кодирования данных При этом другие значения кодирования данных среды, граничные текущему значению кодирования данных среды, могут быть определены на основании текущего значения кодирования данных среды, так что может быть получено множество комбинаций кодирования, включая текущее значение кодирования данных среды и другие значения кодирования данных среды; и одна комбинация кодирования может быть выбрана из множества комбинаций кодирования для генерации четвертого предустановленного промежуточного параметра в соответствии с вышеуказанным, так что может быть получен четвертый предустановленный промежуточный параметр, соответствующий вышеупомянутому множеству комбинаций кодирования.

[0162] Следует понимать, что процесс определения текущего значения кодирования данных среды и/или других значений кодирования данных среды в соответствии с данными среды может быть аналогичен процессу определения текущего значения кодирования данных среды и/или других значений кодирования данных среды устройством формирования изображения в соответствии с данными среде в вышеупомянутых вариантах осуществления, что может не описываться здесь подробно.

[0163] На этапе 7020, когда четвертый предустановленный промежуточный параметр генерируется только на основании вышеупомянутого текущего значения кодирования среды, расходный чип может использовать четвертый предустановленный промежуточный параметр преобразования для выполнения обработки преобразования по второму параметру преобразования для получения преобразованных данных результата; подлежащие записи данные и верификационные данные в данных результатов могут быть идентифицированы в соответствии с формой композиции вышеупомянутых подлежащих записи данных и верификационными данными, соответствующими подлежащим записи данным, и верификационные данные могут быть конфигурированы для верификации подлежащих записи данных; если верификация успешна, может быть определено, что процесс преобразования второго параметра преобразования успешен; и если верификация не удалась, может быть определено, что обработка преобразования второго параметра преобразования не удалась.

[0164] В вариантах осуществления настоящего изобретения комбинация кодирования также может быть выбрана из вышеупомянутого множества комбинаций кодирования, и может быть получен четвертый предустановленный промежуточный параметр, соответствующий комбинации кодирования; четвертый предустановленный промежуточный параметр может быть конфигурирован для выполнения обработки преобразования по второму параметру преобразования, и может быть определено, успешна ли текущая обработка преобразования; если нет, следующая комбинация кодирования из множества комбинаций кодирования может быть конфигурирована для генерации соответствующего четвертого предустановленного промежуточного параметра, после чего четвертый предустановленный промежуточный параметр может быть конфигурирован для выполнения обработки преобразования по второму параметру преобразования, до определения, что обработка преобразования успешна, или обработка преобразования, выполняемая для второго параметра преобразования с использованием четвертых предустановленных промежуточных параметров, соответствующих всем комбинациям кодирования, завершена.

[0165] Если обработка преобразования, выполняемая для второго параметра преобразования четвертым предустановленным промежуточным параметром, соответствующим одной комбинации кодирования в вышеупомянутом множестве комбинаций кодирования, успешна, может определяться, что обработка преобразования по второму параметру преобразования успешна; и если результат обработки преобразования, выполняемый для второго параметра преобразования с помощью четвертых предустановленных промежуточных параметров, соответствующих всем комбинациям кодирования в вышеупомянутом множестве комбинаций кодирования, неудачен, может определяться, что обработка преобразования по второму параметру преобразования не удалась.

[0166] Следует понимать, что в одном варианте осуществления настоящего изобретения обработка преобразования может, в частности, быть обработкой дешифрования.

[0167] Если определяется, что обработка преобразования второго параметра преобразования является неудачной, может определяться, что предустановленная информация ответа является сообщением с подсказкой, указывающим, что обработка преобразования не удалась, при этом предустановленная информация ответа может быть открытыми текстовыми данными.

[0168] Если он определяет, что обработка преобразования второго параметра преобразования прошла успешно, он может определить, что предустановленная ответная информация может быть третьим параметром преобразования, сгенерированным путем шифрования записанных данных, которые были записаны в расходный чип, с использованием четвертого предустановленного промежуточного параметра; после приема третьего параметра преобразования устройство формирования изображения может использовать третий промежуточный параметр преобразования для выполнения обработки преобразования для третьего параметра преобразования и сравнения преобразованных данных с вышеупомянутыми данными, которые должны быть записаны, чтобы определить, следует ли данные -be-Writing правильно записан в расходный чип; и если да, эта операция записи данных может быть прекращена.

[0169] В одном варианте осуществления настоящего изобретения, при записи данных в расходный чип, подлежащие записи данные могут быть зашифрованы, дешифрованы и переданы с использованием данных среды, детектируемых расходным чипом и устройством формирования изображения, соответственно. Таким образом, можно избежать того, что в процессе передачи и записи подлежащих записи данных в расходный чип устройством формирования изображения, срок службы расходного материала может быть определен некорректно из-за злонамеренного вмешательства в подлежащие записи данные, что может легко вызвать проблемы, связанные с тем, что расходный материал, срок службы которого не истек, ошибочно считается просроченным, и пользователю предлагается заменить расходный материал, и/или расходный материал, срок службы которого приближается, ошибочно считается годным для продолжения использования, и пользователю не предлагается вовремя заменить расходный материал.

[0170] Вариант четвертый

[0171] Фиг. 5 иллюстрирует структурную схему устройства формирования изображения, предусмотренную примерными вариантам осуществления настоящего изобретения. Как показано на фиг. 5, устройство формирования изображения, предусмотренное одним вариантом осуществления, может включать в себя первый блок 41 детекции, второй блок 42 детекции и блок 43 управления формированием изображения. Устройство формирования изображения может съемно устанавливаться съема с расходным материалом, расходный материал может быть установлен с расходным чипом, а расходный чип может включать в себя блок 44 управления чипом.

[0172] Первый блок 41 детекции может быть конфигурирован для детекции и получения первых данных среды, относящихся к внутренней среде устройства формирования изображения.

[0173] Второй блок 42 детекции может быть конфигурирован для детекции вторых данных среды для среды, в которой в текущий момент находится расходный чип.

[0174] Блок 44 управления микросхемой может быть конфигурирован для получения вторых данных среды, относящихся к среде, в которой расположен расходный чип; определяют предустановленное значение компенсации, соответствующее параметру управления формированием изображения, который соответствует вторым данным среды, и второму предустановленному промежуточному параметру преобразования, соответствующему вторым данным среды; генерации первого параметра преобразования на основании предустановленного значения компенсации и второго предустановленного промежуточного параметра преобразования; и отправления первого параметра преобразования в блок 43 управления формированием изображения.

[0175] Блок 43 управления формированием изображения может быть приспособлен для приема первого параметра преобразования, соответствующего предустановленному значению компенсации параметра управления формированием изображения, отправляемому расходным чипом; определения первого предустановленного промежуточного параметра преобразования, соответствующего первым данным среды; на основании первого предустановленного промежуточного параметра преобразования, выполнения обработки преобразования по первому параметру преобразования с использованием предустановленного второго алгоритма преобразования для получения предустановленного значения компенсации; и, на основании предустановленного значения компенсации и предустановленного параметра управления формированием изображения, определения целевого параметра управления формированием изображения, удовлетворяющего предустановленному условию формирования изображения с использованием предустановленного алгоритма.

[0176] Вариант пятый

[0177] Фиг. 6 иллюстрирует структурную схему расходного чипа, предусмотренного примерными вариантами осуществления настоящего изобретения. Как показано на фиг. 6, расходный чип, предусмотренный одним вариантом осуществления, может включать в себя блок 51 управления чипом.

[0178] Блок 51 управления чипом может быть приспособлен для получения вторых данных среды, относящихся к среде, в которой в текущий момент время находится расходный чип, определения предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды, выполнения обработки преобразования для вышеупомянутого предустановленного значения компенсации с использованием первого алгоритма преобразования на основании второго предустановленного промежуточного параметра преобразования, чтобы получить первый параметр преобразования, соответствующий предустановленному значению компенсации, и отправления первого параметра преобразования в устройство формирования изображения. Первый параметр преобразования может быть конфигурирован для определения целевого параметра управления формированием изображения, что удовлетворяет предустановленному условию формирования изображения.

[0179] В опциональном варианте осуществления блок 51 управления микросхемой может дополнительно быть приспособлен, в частности, для:

[0180] получения вторых данных среды, соответствующих среде, в которой в текущий момент находится расходный чип, и отправления вторых данных среды в устройство формирования изображения, при этом вторые данные среды могут быть конфигурированы для определения, удовлетворяют ли вторые данные среды ожиданию в сочетании с первыми данными среды.

[0181] В дополнительном варианте осуществления при определении предустановленного значения компенсации, соответствующего параметру управления формированием изображения, соответствующему вторым данным среды, блок 51 управления чипом может быть дополнительно приспособлен, в частности, для:

[0182] определения предустановленного значения компенсации на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и значениями компенсации, соответствующими параметрам управления формированием изображения.

[0183] В опциональном вариант осуществления, при определении предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды, блок 51 управления чипом может быть дополнительно приспособлен, в частности, для:

[0184] определения второго предустановленного промежуточного параметра преобразования на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования.

[0185] В опциональном варианте осуществления блок 51 управления чипом может быть приспособлен для приема второго параметра преобразования, генерируемого на основании третьего предустановленного промежуточного параметра преобразования, подлежащих записи данных, которые должны быть записаны в расходный чип, и верификационных данных, конфигурированных для определения корректности вышеупомянутых подлежащих записи данных, и отправления предустановленной информации ответа в блок управления формированием изображения на основании вышеупомянутого второго параметра преобразования. Вышеупомянутая предустановленная информация ответа конфигурирована для определения, корректно ли записаны вышеупомянутые подлежащие записи данные в вышеупомянутый расходный чип.

[0186] В дополнительном варианте осуществления, перед отправлением предустановленной информации ответа в блок управления формированием изображения, блок 51 управления чипом может быть, в частности, приспособлен для получения предустановленной кодовой книги и четвертых данных среды, соответствующих расходному чипу, и определения предустановленной информации ответа на основании на четвертых данных среды, предустановленной кодовой книги и второго параметра преобразования.

[0187] В опциональном варианте осуществления блок 51 управления чипом может быть, в частности, приспособлен для определения четвертого предустановленного промежуточного параметра преобразования на основании четвертых данных среды, предустановленной кодовой книги и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; выполнения обработки преобразования на основании четвертого предустановленного промежуточного параметра преобразования и второго параметра преобразования и определения, успешна ли обработка преобразования; если нет, отправления информации с подсказкой, указывающей, что обработка преобразования не удалась, в блок управления формированием изображения; и если да, отправления третьего параметра преобразования в блок управления формированием изображения, причем третий параметр преобразования может быть конфигурирован для определения, были ли подлежащие записи данные корректно записаны в расходный чип.

[0188] В опциональном варианте осуществления блок 51 управления чипом может быть приспособлен, в частности, для определения текущего значения кодирования данных среды на основании четвертых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; определения других значений кодирования данных среды, граничных вышеупомянутому текущему значению кодирования данных среды, чтобы получить множество комбинаций кодирования, включая текущее значение кодирования данных среды и другие значения кодирования данных среды; и генерации четвертого предустановленного промежуточного параметра преобразования на основании одной комбинации кодирования из вышеупомянутого множества комбинаций кодирования.

[0189] В опциональном варианте осуществления вышеупомянутый блок 51 управления чипом может быть приспособлен, в частности, для использования вышеупомянутого четвертого предустановленного промежуточного параметра преобразования, соответствующего любой комбинации кодирования из вышеупомянутого множества комбинаций кодирования, для выполнения обработки преобразования для вышеупомянутого упомянутого второго параметра преобразования и определения, успешна ли вышеупомянутая обработка преобразования; если нет, выполнения обработки преобразования по второму параметру преобразования на основании четвертого предустановленного промежуточного параметра преобразования, соответствующего следующей комбинации кодирования во множестве комбинаций кодирования, до определения, что вышеупомянутая обработка преобразования успешна; или завершена обработка преобразования, выполняемая для второго параметра преобразования с использованием четвертых предустановленных промежуточных параметров преобразования, соответствующих всем комбинациям кодирования во множестве комбинаций кодирования.

[0190] В опциональном варианте осуществления вышеупомянутый блок 51 управления чипом может дополнительно включать в себя второй блок детекции для обнаружения вторых данных среды, относящихся к среде, в которой расположен расходный чип.

[0191] Варианты осуществления настоящего изобретения также предусматривают расходный материал, включающий в себя корпус, вмещающую проявитель часть и вышеупомянутый расходный чип. Вмещающая проявитель часть может быть расположена внутри корпуса и использоваться для размещения проявителя. Расходный чип может располагаться на корпусе.

[0192] В одном варианте осуществления расходный материал может дополнительно включать в себя элемент транспортировки проявителя, причем элемент транспортировки проявителя может быть приспособлен для транспортировки проявителя.

[0193] В одном варианте осуществления расходный материал может дополнительно включать в себя светочувствительный барабан и заряжающий ролик, и заряжающий ролик может быть приспособлен для зарядки светочувствительного барабана.

[0194] В одном варианте осуществления расходный материал может дополнительно включать в себя второй блок обнаружения для обнаружения вторых данных среды, относящихся к среде, в которой расположен расходный чип.

[0195] Варианты осуществления настоящего изобретения также предусматривают другой расходный материал, включающий в себя светочувствительный барабан, заряжающий ролик и расходный чип. Зарядный валик может быть приспособлен для зарядки светочувствительного барабана.

[0196] В одном варианте осуществления расходный материал может дополнительно включать в себя второй блок детекции для детекции вторых данных среды, относящихся к среде, в которой расположен расходный чип.

[0197] Вышеуказанные могут быть лишь опциональными вариантами осуществления изобретения и не применимы для ограничения настоящего изобретения. Специалисты в данной области могут внести в настоящее изобретение различные модификации и изменения. Любая модификация, эквивалентная замена, улучшение и т.п., выполненные в рамках сущности и принципов настоящего изобретения, должны включаться в объем правовой охраны настоящего изобретения.

Настоящее изобретение в целом относится к области технологии формирования изображений. Варианты осуществления настоящего изобретения предусматривают способ управления формированием изображения, расходный чип, устройство формирования изображения и расходный элемент. Для способа управления формированием изображения, на основании данных среды, процессы шифрования и дешифрования и передача выполняются по предустановленному значению компенсации параметра управления формированием изображения с использованием данных среды, соответственно детектируемых расходным чипом и устройством формирования изображения. Предотвращается перехват предустановленного значения компенсации и манипуляции с ним во время передачи, что делает передачу данных более безопасной, с обеспечением тем самым качества печати и формирования изображения. 5 н. и 21 з.п. ф-лы, 8 ил., 2 табл.

1. Способ управления формированием изображения, применимый к расходному чипу, в котором расходный чип устанавливают на расходный материал, и расходный материал съемно устанавливают на устройство формирования изображения, при этом способ содержит:

получение вторых данных среды о среде, в которой на текущий момент находится расходный чип; и

определение предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды; генерацию первого параметра преобразования на основании предустановленного значения компенсации и второго предустановленного промежуточного параметра преобразования; и отправление первого параметра преобразования в устройство формирования изображения, причем первый параметр преобразования конфигурирован для определения целевого параметра управления формированием изображения, удовлетворяющего предустановленному условию формирования изображения.

2. Способ управления формированием изображения по п. 1, дополнительно содержащий:

отправление вторых данных среды в устройство формирования изображения; при этом вторые данные среды конфигурированы для объединения с первыми данными среды для определения, удовлетворяют ли вторые данные среды ожиданию; при этом первые данные среды представляют собой данные среды, относящиеся к внутренней среде устройства формирования изображения.

3. Способ управления формированием изображения по п. 1, в котором определение предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды, включает в себя:

определение предустановленного значения компенсации на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и значениями компенсации, соответствующими параметрам управления формированием изображения.

4. Способ управления формированием изображения по п. 1, в котором определение предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды, включает в себя:

определение второго предустановленного промежуточного параметра преобразования на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования.

5. Способ управления формированием изображения по п. 1, который, после отправки первого параметра преобразования в устройство формирования изображения, дополнительно содержит:

прием второго параметра преобразования, генерируемого подлежащими записи данными, которые подлежат записи в расходный чип, верификационных данных, конфигурированных для определения корректности подлежащих записи данных, и третьего предустановленного промежуточного параметра преобразования; и

отправление предустановленной информации ответа в устройство формирования изображения на основании второго параметра преобразования, причем предустановленная информация ответа конфигурирована для определения, были ли подлежащие записи данные успешно записаны в расходный чип.

6. Способ управления формированием изображения по п. 5, который, перед отправкой предустановленной информации ответа в устройство формирования изображения, дополнительно содержит:

получение предустановленной кодовой книги и четвертых данных среды, в которой в текущий момент находится расходный чип, и определение предустановленной информации ответа на основании четвертых данных среды, предустановленной кодовой книги и второго параметра преобразования.

7. Способ управления формированием изображения по п. 6, в котором определение предустановленной информации ответа на основании четвертых данных среды, предустановленной кодовой книги и второго параметра преобразования включает в себя:

определение четвертого предустановленного промежуточного параметра преобразования на основании четвертых данных среды, предустановленной кодовой книги и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; выполнение обработки преобразования по второму параметру преобразования на основании четвертого предустановленного промежуточного параметра преобразования и определение, успешна ли обработка преобразования; если обработка преобразования не успешна, отправление информации с подсказкой, указывающей, что обработка преобразования не удалась, в устройство формирования изображения; и если обработка преобразования успешна, отправление третьего параметра преобразования в устройство формирования изображения, при этом третий параметр преобразования конфигурирован для определения, были ли подлежащие записи данные корректно записаны в расходный чип.

8. Способ управления формированием изображения по п. 7, в котором определение четвертого предустановленного промежуточного параметра преобразования на основании четвертых данных среды, предустановленной кодовой книги и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования включает в себя:

определение текущего значения кодирования данных среды на основании четвертых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; определение других значений кодирования данных среды, граничных текущему значению кодирования данных среды, с получением тем самым множества комбинаций кодирования, включая текущее значение кодирования данных среды и других значений кодирования данных среды; и генерацию четвертого предустановленного промежуточного параметра преобразования на основании любой комбинации кодирования из множества комбинаций кодирования.

9. Способ управления формированием изображения по п. 8, в котором выполнение обработки преобразования по второму параметру преобразования на основании четвертого предустановленного промежуточного параметра преобразования включает в себя:

использование четвертого предустановленного промежуточного параметра преобразования, соответствующего любой комбинации кодирования из множества комбинаций кодирования, для выполнения обработки преобразования по второму параметру преобразования, и определение, успешна ли обработка преобразования; если обработка преобразования не успешна, выполнение обработки преобразования по второму параметру преобразования на основании четвертого предустановленного промежуточного параметра преобразования, соответствующего следующей комбинации кодирования во множестве комбинаций кодирования, до тех пор, пока не определено, что обработка преобразования успешна или завершена обработка преобразования, выполняемая по второму параметру преобразования с использованием четвертых предустановленных промежуточных параметров преобразования, соответствующих всем комбинациям кодирования во множестве комбинаций кодирования.

10. Устройство формирования изображения, установленное с расходным материалом, причем расходный материал установлен с расходным чипом, и расходный чип включает в себя блок управления чипом, содержащее:

первый блок детекции, приспособленный для детекции и получения первых данных среды, относящихся к внутренней среде устройства формирования изображения;

второй блок детекции, приспособленный для детекции вторых данных среды, относящихся к среде, в которой расположен расходный чип;

блок управления чипом, приспособленный для получения вторых данных среды, относящихся к среде, в которой расположен расходный чип; определения предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды; генерации первого параметра преобразования на основании предустановленного значения компенсации и второго предустановленного промежуточного параметра преобразования; и отправления первого параметра преобразования в блок управления формированием изображения устройства формирования изображения; и

блок управления формированием изображения, приспособленный для приема первого параметра преобразования, соответствующего предустановленному значению компенсации параметра управления формированием изображения, отправляемому расходным чипом; определения первого предустановленного промежуточного параметра преобразования, соответствующего первым данным среды; на основании первого предустановленного промежуточного параметра преобразования, выполнения обработки преобразования по первому параметру преобразования с использованием предустановленного второго алгоритма преобразования для получения предустановленного значения компенсации; и, на основании предустановленного значения компенсации и предустановленного параметра управления формированием изображения, определения целевого параметра управления формированием изображения, удовлетворяющего предустановленному условию формирования изображения, согласно предустановленному алгоритму.

11. Расходный чип, причем расходный чип приспособлен для установки на расходном материале, и расходный материал приспособлен для съемной установки на устройстве формирования изображения, содержащий:

блок управления чипом, приспособленный для получения вторых данных среды, относящихся к среде, в которой расположен расходный чип; определения предустановленного значения компенсации параметра управления формированием изображения, соответствующего вторым данным среды, и второго предустановленного промежуточного параметра преобразования, соответствующего вторым данным среды; генерации первого параметра преобразования на основании предустановленного значения компенсации и второго предустановленного промежуточного параметра преобразования; и отправления первого параметра преобразования в устройство формирования изображения, причем первый параметр преобразования конфигурирован для определения целевого параметра управления формированием изображения, удовлетворяющего предустановленному условию формирования изображения.

12. Расходный чип по п. 11, в котором:

блок управления чипом дополнительно приспособлен для отправления вторых данных среды в устройство формирования изображения; и вторые данные среды конфигурированы для объединения с первыми данными среды, чтобы определять, удовлетворяют ли вторые данные среды ожидание, при этом первые данные среды представляют собой данные среды, относящиеся к внутренней среде устройства формирования изображения.

13. Расходный чип по п. 11, в котором:

блок управления чипом приспособлен, в частности, для определения предустановленного значения компенсации на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и значениями компенсации, соответствующими параметрам управления формированием изображения.

14. Расходный чип по п. 11, в котором:

блок управления чипом приспособлен, в частности, для определения второго предустановленного промежуточного параметра преобразования на основании вторых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования.

15. Расходный чип по п. 11, в котором:

расходный чип содержит второй блок детекции, приспособленный для детекции вторых данных среды, в которой находится расходный чип.

16. Расходный чип по п. 11, в котором:

блок управления чипом приспособлен для приема второго параметра преобразования, генерируемого третьим предустановленным промежуточным параметром преобразования, подлежащих записи данных, которые должны быть записаны в расходный чип, и верификационных данных, конфигурированных для определения корректности подлежащих записи данных; и отправления предустановленной информации ответа в устройство формирования изображения на основании второго параметра преобразования, причем предустановленная информация ответа конфигурирована для определения, были ли подлежащие записи данные успешно записаны в расходный чип.

17. Расходный чип по п. 16, в котором:

блок управления чипом специально приспособлен, в частности, чтобы, перед отправлением предустановленной информации ответа в устройство формирования изображения, получать предустановленную кодовую книгу и четвертые данные среды, в которой расположен расходный чип, и определять предустановленную информацию ответа на основании четвертых данных среды, предустановленной кодовой книги и второго параметра преобразования.

18. Расходный чип по п. 17, в котором:

блок управления чипом приспособлен, в частности, для определения четвертого предустановленного промежуточного параметра преобразования на основании четвертых данных среды, предустановленной кодовой книги и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; выполнения обработки преобразования на основании четвертого предустановленного промежуточного параметра преобразования и второго параметра преобразования и определения, успешна ли обработка преобразования; если обработка преобразования не успешна, отправления информации с подсказкой, указывающей, что обработка преобразования не удалась, в устройство формирования изображения; и если обработка преобразования успешна, отправления третьего параметра преобразования в устройство формирования изображения, причем третий параметр преобразования конфигурирован для определения, были ли подлежащие записи данные корректно записаны в расходный чип.

19. Расходный чип по п. 18, в котором:

блок управления чипом приспособлен, в частности, для определения текущего значения кодирования данных среды на основании четвертых данных среды и сохраненной соответствующей взаимосвязи между данными среды и промежуточными параметрами преобразования; определения других значений кодирования данных среды, граничных текущему значению кодирования данных среды, с получением тем самым множества комбинаций кодирования, включая текущее значение кодирования данных среды и других значений кодирования данных среды; и генерации четвертого предустановленного промежуточного параметра преобразования на основании любой комбинации кодирования из множества комбинаций кодирования.

20. Расходный чип по п. 19, в котором:

блок управления чипом приспособлен, в частности, для использования четвертого предустановленного промежуточного параметра преобразования, соответствующего любой комбинации кодирования из множества комбинаций кодирования, для выполнения обработки преобразования по второму параметру преобразования и определения, успешна ли обработка преобразования; если обработка преобразования не успешна, выполнения обработки преобразования по второму параметру преобразования на основании четвертого предустановленного промежуточного параметра преобразования, соответствующего следующей комбинации кодирования во множестве комбинаций кодирования, до определения, что обработка преобразования успешна или завершена обработка преобразования, выполняемая по второму параметру преобразования с использованием четвертых предустановленных промежуточных параметров преобразования, соответствующих всем комбинациям кодирования во множестве комбинаций кодирования.

21. Расходный элемент, содержащий:

корпус;

вмещающую проявитель часть; и

расходный чип по п. 11.

22. Расходный элемент по п. 21, дополнительно содержащий:

элемент транспортировки проявителя, приспособленный для транспортировки проявителя.

23. Расходный элемент по п. 22, дополнительно содержащий:

фоточувствительный барабан; и

зарядный валик, приспособленный для зарядки светочувствительного барабана.

24. Расходный элемент по п. 21, дополнительно содержащий:

второй блок детекции, приспособленный для детекции вторых данных среды, относящихся к среде, в которой расположен расходный чип.

25. Расходный элемент, содержащий:

фоточувствительный барабан; и

зарядный ролик; и

расходный чип по п. 11.

26. Расходный элемент по п. 25, дополнительно содержащий:

второй блок детекции, приспособленный для детекции данных среды, относящихся к среде, в которой расположен расходный чип.
