СПОСОБ И УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ОГНЕТУШАЩИХ СВОЙСТВ ОГНЕТУШАЩЕГО ПОРОШКА Российский патент 2025 года по МПК A62C31/00 A62C31/02 A62C37/50 A62C99/00 G01N25/00

Область техники, к которой относится изобретение

Изобретение относится к противопожарной технике, в частности к способам и установкам для испытаний огнетушащих порошковых составов.

Уровень техники

Из уровня техники известны методы и устройства для определения огнетушащих свойств порошковых составов (например SU 1639671 A1, опубл. 07.04.1991, SU 1155270 A1, опубл. 15.05.1983, SU 1546086 А2, опубл. 28.02.1990), характеризующиеся установкой в емкости источника открытого огня и подачей огнетушащего порошка сверху на источник.

Недостатком таких решений является невозможность моделирования реальных условий тушения пожара, в частности из-за закрытой емкости и подачи порошка сверху. Такие методы определяют огнетушащую концентрацию порошка при объемном тушении, и главная задача этих методик - добиться равномерного распределения огнетушащего порошка в защищаемом объеме.

Из уровня техники также известны устройства для определения производительности огнетушителей (например CN 115300854 А, опубл. 08.11.2022, CN 112843579 А, опубл. 28.05.2021), характеризующиеся наличием корпуса с зонами для установки огнетушителя и источника открытого огня.

Недостатком таких решений является невозможность моделирования реальных условий тушения пожара, в частности из-за закрытого корпуса, невозможности позиционирования насадка относительно очага горения и невозможности формирования определенной струи порошка.

В качестве наиболее близкого аналога может быть рассмотрена методика определения огнетушащей способности на модельном очаге пожара класса В и расхода порошка, пошедшего на тушение, раскрытая в ГОСТ Р 53280.4-2009 "Установки пожаротушения автоматические. Огнетушащие вещества. Часть 4. Порошки огнетушащие общего назначения. Общие технические требования и методы испытаний".

Многочисленные споры, имевшие место при обсуждении новой редакции ГОСТ Р 53280.4-2009, в которой предлагается значительно усложнить и удорожить методику испытаний огнетушащих порошков, а также огромное количество обоснованных претензий по качеству огнетушащего порошка в огнетушителях со стороны потребителей показали необходимость улучшения входного контроля огнетушащих свойств огнетушащих порошков на производстве огнетушителей. При этом успех огневых испытаний огнетушащего порошка по методике ГОСТ Р 53280.4-2009 очень сильно зависит от мастерства оператора, производящего тушение. Некоторые эксперты оценивают эту долю в успехе тушения в 80%.

Техническая проблема заключается в том, что известные методы и устройства для определения эффективности пожаротушения не обеспечивают возможность моделирования реальных условий тушения пожара и адекватного определения огнетушащих свойств огнетушащего порошка, не зависящих от мастерства оператора.

Раскрытие сущности изобретения

Задачей настоящего изобретения является улучшение метода определения огнетушащих свойств огнетушащего порошка.

Технический результат заключается в повышении точности определения огнетушащих свойств огнетушащего порошка за счет исключения влияния оператора на процесс тушения модельного очага пожара при сохранении возможности моделирования реальных условий тушения пожара.

Вышеуказанный технический результат обеспечивается за счет того, что способ определения огнетушащих свойств огнетушащего порошка характеризуется выполнением следующих этапов:

устанавливают модельный очаг на ровную площадку;

заливают в модельный очаг воду и горючее вещество;

поджигают горючее вещество в модельном очаге и выдерживают по меньшей мере 15 секунд свободного горения;

начинают подачу огнетушащего порошка из предварительно заправленного огнетушащим порошком огнетушителя над поверхностью горения в модельном очаге и продолжают его подачу до тушения огня в модельном очаге;

фиксируют время тушения и повторное воспламенение горючего вещества в модельном очаге, а также измеряют массу огнетушителя с остатком порошка после тушения.

Подачу огнетушащего порошка из огнетушителя осуществляют через щелевой распылитель, выполненный с возможностью формирования плоской расширяющейся струи, при этом после установки модельного очага на ровную площадку щелевой распылитель располагают на фиксированном расстоянии от края модельного очага и на фиксированной высоте над модельным очагом для обеспечения возможности подачи струи огнетушащего порошка, полностью накрывающей модельный очаг.

Положение щелевого распылителя могут фиксировать при помощи кронштейна.

В процессе фиксации положения щелевого распылителя при помощи кронштейна могут регулировать положение прорези распылителя по высоте и по горизонтали и фиксировать ее на расстоянии от края модельного очага по горизонтали в диапазоне от 210 до 230 мм и по высоте в диапазоне от 55 до 75 мм.

Подачу огнетушащего порошка могут осуществлять плоской струей с углом раскрытия в горизонтальной плоскости в диапазоне от 110° до 130° и в вертикальной плоскости в диапазоне от 10° до 15°.

Могут устанавливать защитный экран для размещения за ним оператора и огнетушителя, при этом фиксация факта тушения огня в модельном очаге и повторного воспламенения горючего вещества осуществляется через прорезь для наблюдения в защитном экране.

Процесс тушения огня в модельном очаге может фиксироваться при помощи по меньшей мере одной камеры.

После измерения массы огнетушителя с остатком порошка после тушения изменяют интенсивность подачи порошка за счет установки на выпуске огнетушителя расходной шайбы с диаметром проходного сечения от 3 до 6 мм и повторяют тушение модельного очага с измененной интенсивностью подачи порошка.

Вышеуказанный технический результат также обеспечивается за счет того, что установка для определения огнетушащих свойств огнетушащего порошка содержит модельный очаг и огнетушитель, выполненный с возможностью распыления огнетушащего порошка над поверхностью горения в модельным очаге. Установка также содержит щелевой распылитель, связанный с огнетушителем и выполненный с возможностью подачи огнетушащего порошка плоской расширяющейся струей, при этом щелевой распылитель расположен на фиксированном расстоянии от края модельного очага и на фиксированной высоте над модельным очагом и обеспечивает возможность подачи струи огнетушащего порошка, полностью накрывающей модельный очаг.

Положение щелевого распылителя может быть зафиксировано при помощи кронштейна.

Кронштейн может быть закреплен на стенке модельного очага.

Кронштейн может быть выполнен с возможностью обеспечения регулирования положения прорези щелевого распылителя по высоте и по горизонтали относительно модельного очага.

Кронштейн может быть выполнен с возможностью фиксации положения прорези щелевого распылителя на расстоянии от края модельного очага по горизонтали в диапазоне от 210 до 230 мм и по высоте в диапазоне от 55 до 75 мм.

Щелевой распылитель может быть выполнен в виде трубы, один из концов которой может быть выполнен с возможностью соединения с огнетушителем, а второй конец может быть выполнен глухим, при этом на расстоянии от 0,5 до 1,5 радиуса внутреннего сечения трубы от глухого конца может быть выполнена прорезь, обеспечивающая возможность формирования струи с углом раскрытия в горизонтальной плоскости в диапазоне от 110° до 130° и в вертикальной плоскости в диапазоне от 10° до 15°, причем соотношение площади прорези к площади внутреннего сечения трубы может составлять от 0,5 до 0,85.

Прорезь может быть выполнена перпендикулярно оси трубы щелевого распылителя.

Прорезь может быть выполнена на расстоянии одного радиуса внутреннего сечения трубы от глухого конца, при этом соотношение площади прорези (32) к площади внутреннего сечения трубы может составлять 0,7.

Глубина прорези может быть равна радиусу внешнего сечения трубы, а ширина прорези может составлять от 0,5 до 0,85 радиуса внутреннего сечения трубы.

Ширина прорези может составлять 0,7 радиуса внутреннего сечения трубы.

Щелевой распылитель может быть выполнен в виде изогнутой трубы.

Установка может содержать защитный экран, выполненный в виде защитной пластины с прорезью для наблюдения, при этом огнетушитель может быть установлен за защитным экраном.

На защитном экране с внутренней стороны может быть установлен кронштейн для крепления огнетушителя.

Щелевой распылитель может быть соединен с огнетушителем посредством гибкого шланга, при этом на выпуске огнетушителя может быть установлена расходная шайба.

Расходная шайба может иметь диаметр проходного сечения от 3 до 6 мм.

Огнетушитель может быть выполнен закачным с номинальным зарядом огнетушащего порошка 3 кг.

Установка может содержать по меньшей мере одну камеру, выполненную с возможностью видеофиксации процесса тушения.

Краткое описание чертежей

Конструктивные особенности изобретения поясняются чертежами, на которых:

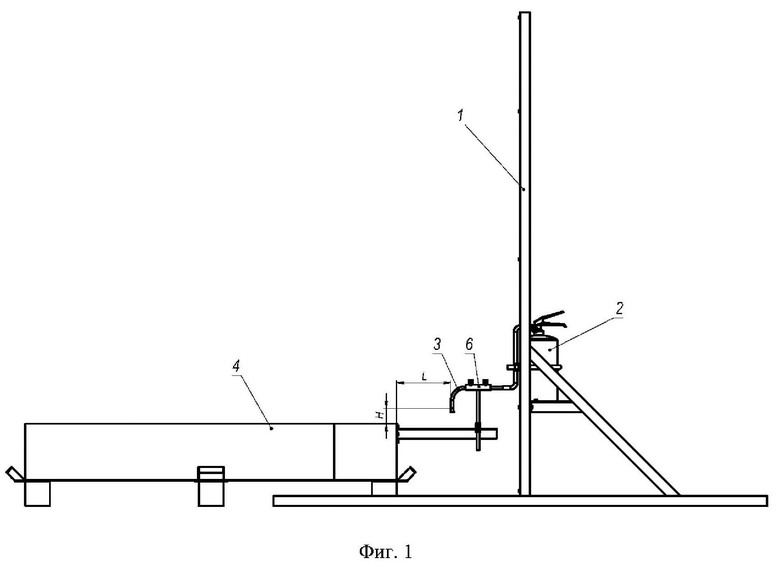

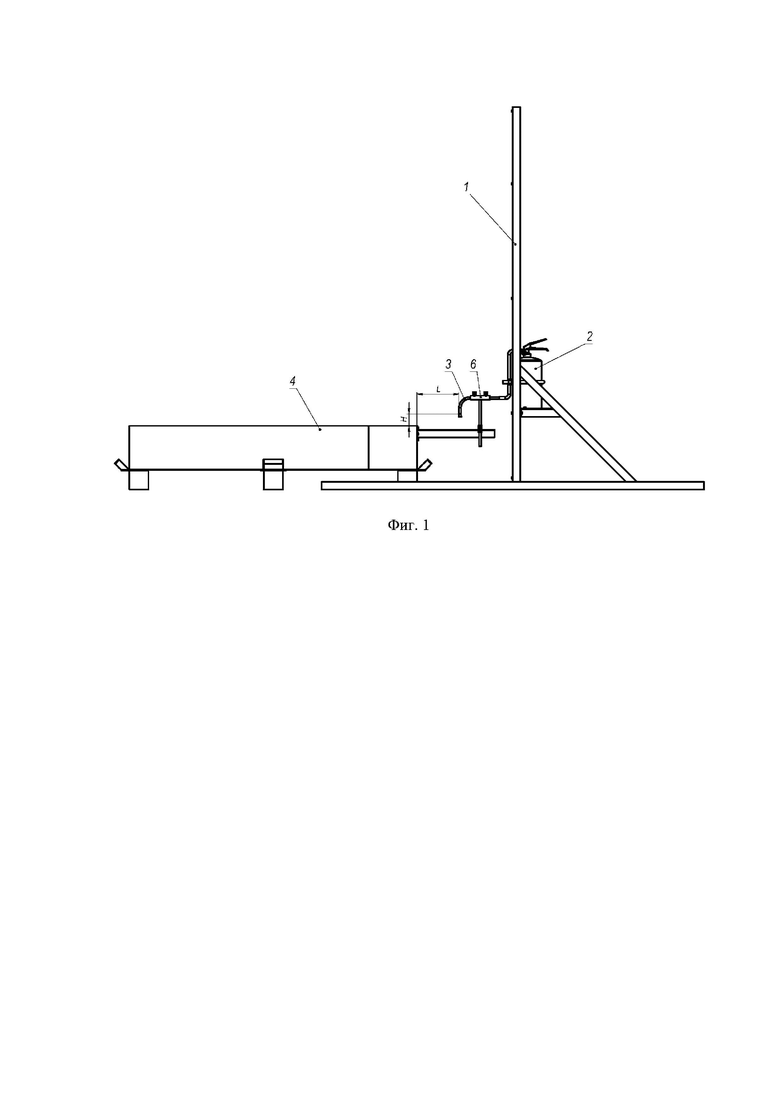

фиг. 1 - вид сбоку установки для определения огнетушащих свойств огнетушащего порошка;

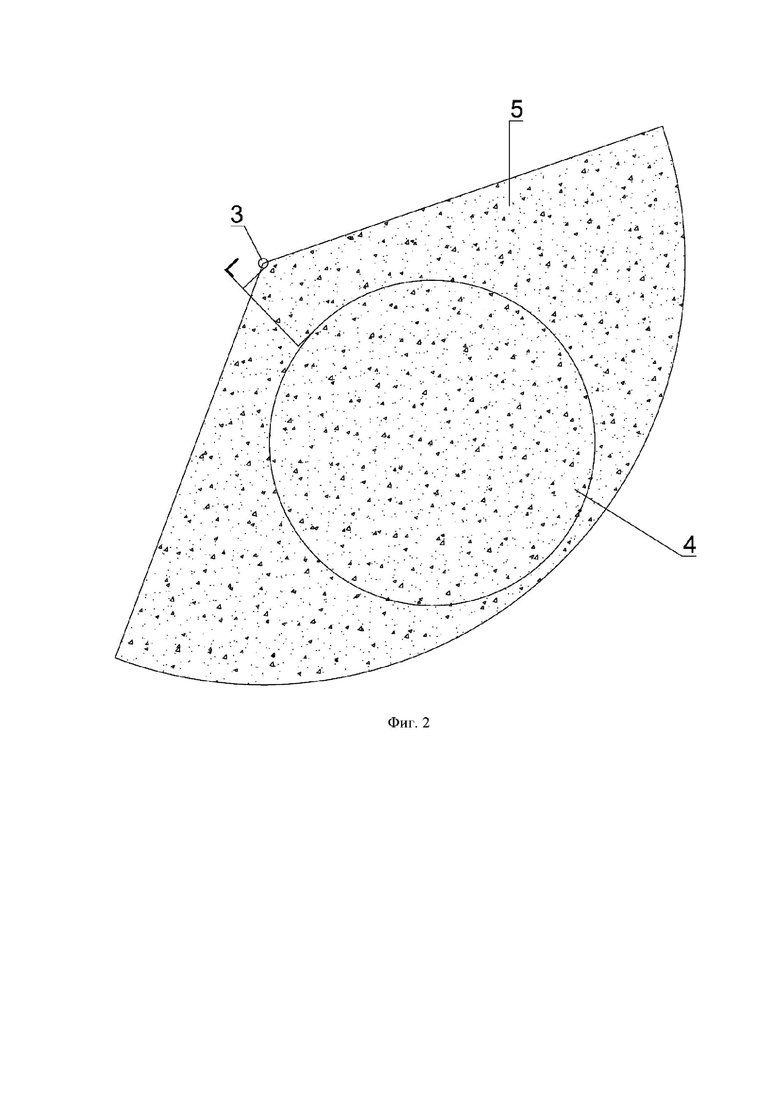

фиг. 2 - вид сверху зоны распыла огнетушащего порошка;

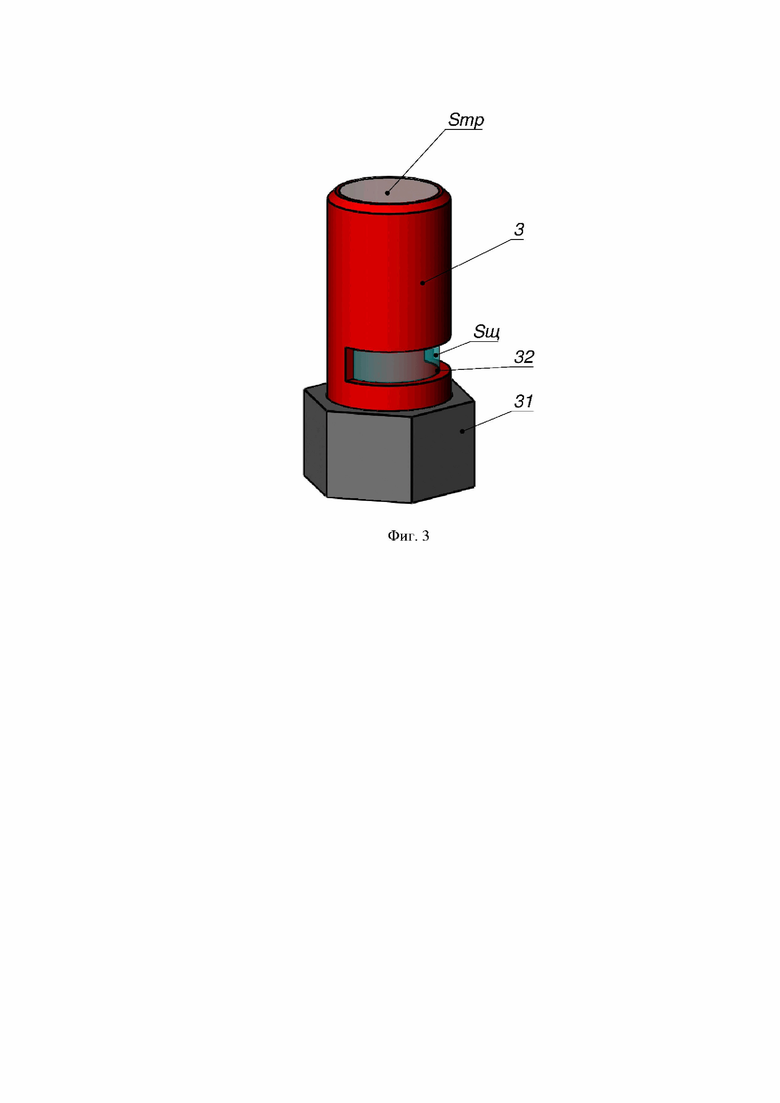

фиг. 3 - общий вид щелевого распылителя;

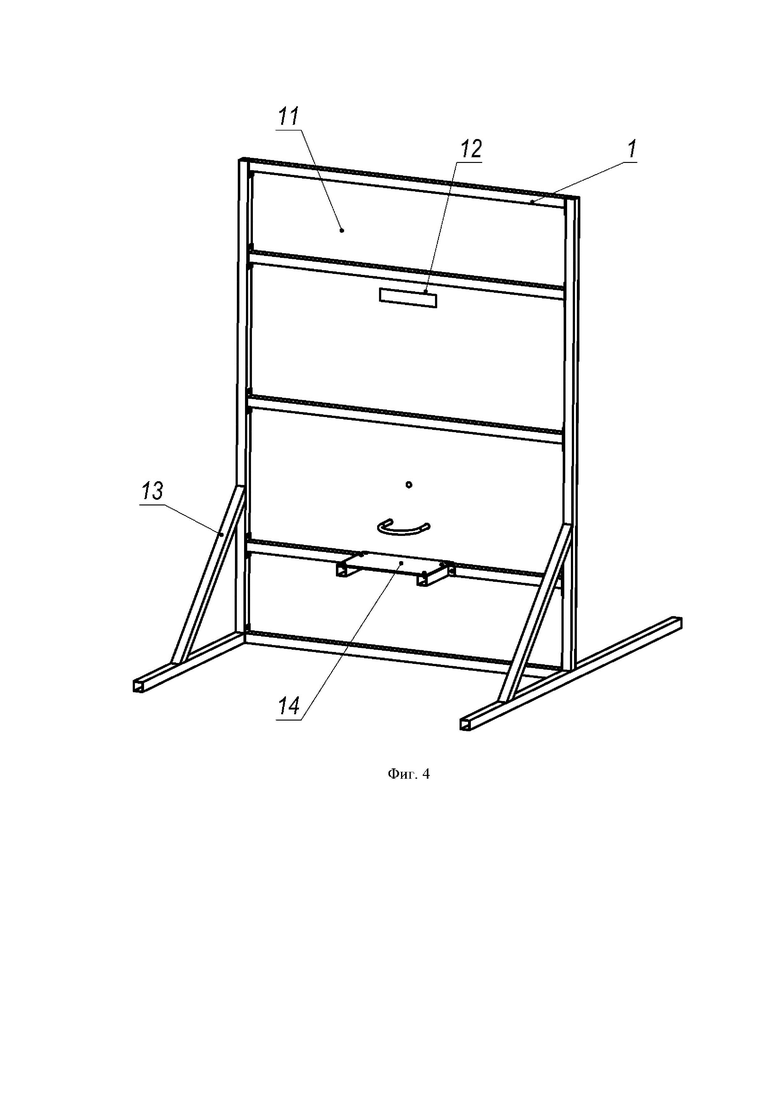

фиг. 4 - общий вид защитного экрана;

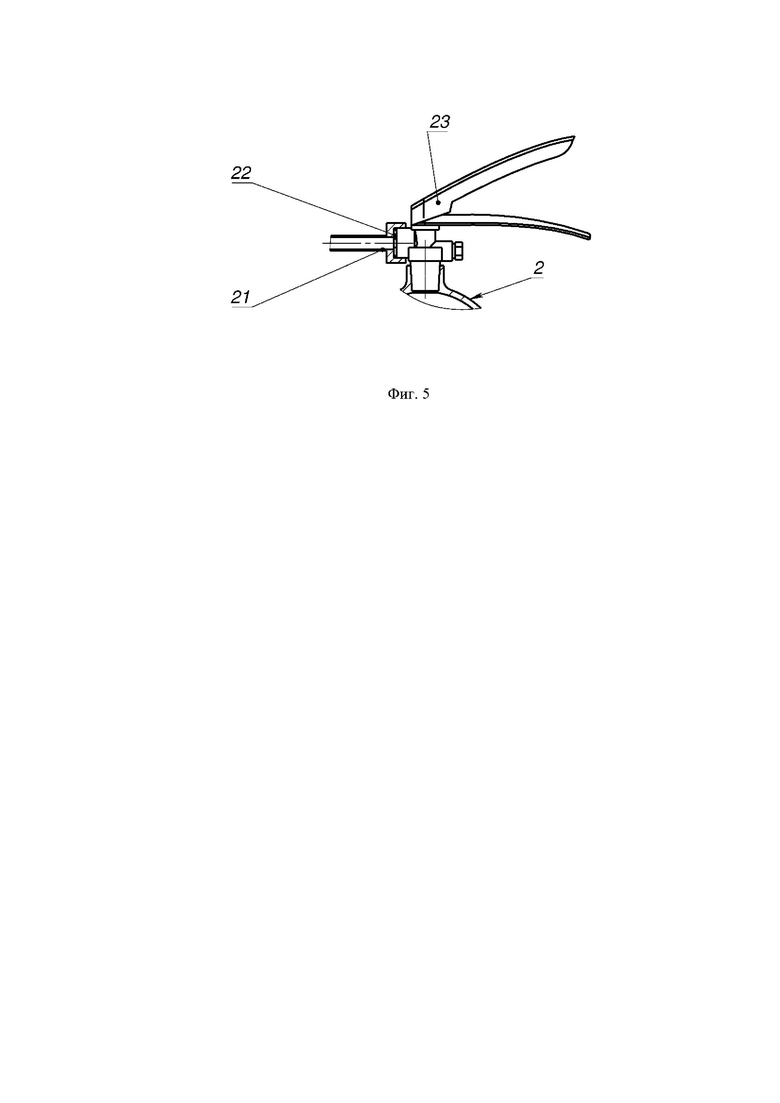

фиг. 5 - вид в разрезе рукоятки огнетушителя с расходной шайбой.

Осуществление изобретения

Установка для определения огнетушащих свойств огнетушащего порошка содержит модельный очаг (4), огнетушитель (2) и связанный с ним при помощи гибкого шланга щелевой распылитель (3), который обеспечивает возможность подачи огнетушащего порошка из огнетушителя (2) плоской расширяющейся струей (5) над поверхностью горения в модельном очаге (4), а также, предпочтительно, защитный экран (1).

Модельный очаг (4) предназначен для воссоздания модели очага пожара для последующего испытания пожарной техники, в частности для определения огнетушащих свойств огнетушащего порошка, и представляет собой круглый стальной противень, выполненный с возможностью установки на ровной поверхности. Предпочтительно использование модельных очагов (4) стандартной конструкции для пожара класса В (жидкие вещества), в частности модельный очаг 55 В.

Огнетушитель (2) используется для подачи испытуемого огнетушащего порошка, который предварительно заправляется в его баллон вместе с вытесняющим газом. Предпочтительно использование огнетушителей (2) стандартной закачной конструкции, в частности огнетушителя ОП-3 с номинальным зарядом огнетушащего порошка 3 кг.

По наиболее предпочтительному варианту исполнения на выпуске (21) огнетушителя (2) устанавливаются расходные шайбы (22) с диаметром проходного сечения от 3 до 6 мм. В процессе проведения испытаний расходные шайбы (22) меняются для изменения интенсивности подачи огнетушащего порошка. Такое исполнение позволяет дополнительно повысить точность определения огнетушащих свойств огнетушащего порошка за счет возможности изменения интенсивности его подачи.

Огнетушитель (2) связан посредством гибкого шланга с щелевым распылителем (3), который используется для подачи испытуемого огнетушащего порошка из огнетушителя (2) к модельному очагу (4). При этом щелевой распылитель (3) выполнен с возможностью формирования плоской расширяющейся струи (5), причем его положение относительно модельного очага (4) фиксируется для обеспечения возможности подачи струи (5) огнетушащего порошка, полностью накрывающей модельный очаг (4), в частности фиксируется расстояние от края модельного очага (4) и высота над модельным очагом (4). Такое исполнение позволяет исключить влияние человеческого фактора на процесс тушения и, соответственно, повысить точность определения огнетушащих свойств огнетушащего порошка.

Положение щелевого распылителя (3) по наиболее предпочтительному варианту осуществления фиксируется при помощи кронштейна (6), который позволяет регулировать и фиксировать положение прорези (32) щелевого распылителя (3) относительно модельного очага (4) в заданных пределах, в частности: по высоте - 65±10 мм, по горизонтали - 220±10 мм.

По одному из вариантов осуществления кронштейн (6) закреплен на стенке модельного очага (4). Такое исполнение позволяет упростить процесс фиксации положения щелевого распылителя (3) и уменьшить вероятность его смещения в процессе работы установки для определения огнетушащих свойств огнетушащего порошка.

Щелевой распылитель (3) по одному из вариантов осуществления выполнен в виде трубы и одним своим концом соединен с огнетушителем, а второй конец щелевого распылителя выполнен глухим и содержит прорезь (32), которая формирует струю (5). При этом щелевой распылитель (3) предпочтительно выполнен в виде изогнутой трубы для упрощения позиционирования относительно модельного очага (4) и соединения с гибким шлангом.

Прорезь (32) по одному из вариантов осуществления выполнена на расстоянии в диапазоне от 0,5 до 1,5 радиуса внутреннего сечения трубы от глухого конца. Наиболее предпочтительное расстояние составляет один радиус внутреннего сечения трубы от глухого конца щелевого распылителя. При этом соотношение площади прорези Shi, к площади внутреннего сечения трубы Sтp составляет: Sщ/Sтp от 0,5 до 0,85. Наиболее предпочтительное соотношение составляет 0,7.

Угол раскрытия формируемой струи (5) при использовании щелевого распылителя (3) вышеуказанной конструкции составляет: в горизонтальной плоскости в диапазоне от 110° до 130° и в вертикальной плоскости в диапазоне от 10° до 15°. Такая геометрия зоны распыления порошка позволяет обеспечить полное перекрытие модельного очага (4) по ширине в каждый отдельный момент тушения.

Ширина прорези (32) по одному из вариантов исполнения составляет от 0,5 до 0,85 радиуса внутреннего сечения трубы щелевого распылителя (3), а по наиболее предпочтительному варианту исполнения составляет 0.7 радиуса внутреннего сечения трубы щелевого распылителя (3). При этом глубина прорези (32) приблизительно равна радиусу внешнего сечения трубы щелевого распылителя (3). Такое исполнение обеспечивает наилучшие характеристики струи (5), что позволяет создать сплошной слой взвеси огнетушащего порошка над поверхностью горящего модельного очага (4).

В наиболее предпочтительном варианте осуществления прорезь (32) выполнена перпендикулярно оси трубы щелевого распылителя (3). Перпендикулярное расположение обеспечивает наилучшие характеристики струи (5), что позволяет создать сплошной слой взвеси огнетушащего порошка над поверхностью горящего модельного очага (4).

По наиболее предпочтительному варианту осуществления глухое исполнение второго конца трубы щелевого распылителя (3) обеспечивается за счет установки заглушки (31) на резьбе. Такое исполнение упрощает конструкцию и позволяет легко прочистить щелевой распылитель после испытаний путем снятия заглушки и продувки или механической прочистки трубы.

Защитный экран (1) предназначен для защиты оператора установки для определения огнетушащих свойств огнетушащего порошка от теплового и иного воздействия от модели очага пожара в модельном очаге (4), а также от попадания огнетушащего порошка. При этом огнетушитель (2) установлен за защитным экраном (1) для обеспечения доступа оператора к рычагу (23) огнетушителя (2). Защитный экран (1) по наиболее предпочтительному варианту осуществления содержит защитную пластину (11), предпочтительно выполненную из оцинкованной стали толщиной 0,7 мм, с прорезью (12) для визуальной фиксации оператором процесса тушения и ножки (13) для установки на защитного экрана (1) на опорной поверхности.

Пластина (11) защитного экрана (1) по наиболее предпочтительному варианту осуществления содержит с внутренней стороны кронштейн (14) для крепления огнетушителя (2).

Установка для определения огнетушащих свойств огнетушащего порошка по одному из вариантов осуществления содержит по меньшей мере одну камеру, выполненную с возможностью видеофиксации процесса тушения. Предпочтительно установка содержит две камеры для съемки с двух ракурсов (сверху и сбоку).

Установка для определения огнетушащих свойств огнетушащего порошка работает следующим образом.

Модельный очаг (4) устанавливают на ровную горизонтальную земляную или бетонную площадку. Для моделирования реальных условий тушения пожара установка для для определения огнетушащих свойств огнетушащего порошка может быть собрана как на улице, так и в помещении.

В огнетушитель (2) заправляют огнетушащий порошок, закачивают вытесняющий газ и измеряют вес огнетушителя (2) до начала тушения. При необходимости на выпуске (21) огнетушителя (2) устанавливается расходная шайба (22).

Для тушения модельного очага (4) необходимо организовать подачу огнетушащего порошка плоской расширяющейся струей (5), полностью накрывающей очаг пожара. Для этого щелевой распылитель (3) устанавливается с учетом характеристик формируемой струи (5) на фиксированном расстоянии от края модельного очага (4) и на фиксированной высоте над очагом (4).

Регулировка положения прорези (32) щелевого распылителя (3) осуществляется кронштейном (6): по высоте - в диапазоне от 55 до 75 мм, по горизонтали - в диапазоне от 210 до 230 мм. Регулировка в обоих направлениях осуществляется с помощью перемещения подвижной части кронштейна (6) относительно неподвижной опоры и последующей фиксации, в частности резьбовым соединением. Такое перемещение может быть осуществлено с помощью паза в подвижном кронштейне (6) или конструкции труба в трубе, когда подвижный кронштейн (6) выполнен в виде трубы меньшего диаметра относительно стойки.

Щелевой распылитель (3) соединяют с огнетушителем (2) при помощи гибкого шланга, в модельный очаг (4) наливают воду и горючее вещество. Далее поджигают горючее вещество в модельном очаге (4) и выдерживают по меньшей мере 15 секунд свободного горения.

Оператор по сигналу начинает тушение, нажимая на рычаг (23) огнетушителя (2). Подача огнетушащего порошка осуществляется от огнетушителя (2), соединенного с щелевым распылителем (3) гибким шлангом и размещенного за защитным экраном (1), предохраняющим оператора от воздействия теплового излучения модели очага пожара в модельном очаге (4).

Порошок, распространяющийся по шлангу, упирается в щелевой распылитель (3) и истекает через прорезь (32) равномерно во всех направлениях. При этом формируется струя (5) с предпочтительным углом раскрытия в горизонтальной плоскости от 110° до 130° и в вертикальной плоскости от 10° до 15°. Струя (5) должна создать слой взвеси огнетушащего порошка над всей поверхностью горения в модельном очаге (4).

В процессе тушения оператор через прорезь (12) защитного экрана (1) наблюдает за результатом тушения и в момент тушения очага пожара прекращает подачу огнетушащего порошка из огнетушителя (2). При этом фиксируются огнетушащие свойства огнетушащего порошка, в частности, результат тушения, время тушения и повторное воспламенение горючего вещества в модельном очаге (4). В процессе измерения по одному из вариантов осуществления происходит видеосъемка для более точной фиксации результата тушения и времени тушения. Видеосъемка предпочтительно ведется с двух ракурсов (сверху и сбоку).

Измеряют остаток огнетушащего порошка в огнетушителе (2) путем измерения массы огнетушителя (2) с остатком огнетушащего порошка.

Средняя интенсивность подачи порошка G, кг/с определяется по формуле:

где где m₁ масса заправленного огнетушителя (2) с порошком, кг; m₂ масса огнетушителя (2) с остатком порошка после тушения, кг, t - время тушения

Для целей настоящего способа определения огнетушащих свойств огнетушащего порошка предпочтительно проводится серия тушений с разными диаметрами расходной шайбы (22) с последующей классификацией огнетушащего порошка по минимальной интенсивности подачи порошка, при которой наблюдается стабильное тушение очага пожара.

Дополнительно по одному из вариантов осуществления проводят расчет расхода порошка Р, кг/м² по формуле:

где m₁ ^_ масса заправленного огнетушителя (2) с порошком, кг; m₂ - масса огнетушителя с остатком порошка после тушения, кг; S площадь поверхности горючего вещества.

Группа изобретений относится к противопожарной технике, а именно к способу и установке для испытаний огнетушащих порошковых составов. Установка содержит модельный очаг (4) и огнетушитель (2), выполненный с возможностью распыления огнетушащего порошка над поверхностью горения в модельным очаге (4), при этом установка содержит щелевой распылитель (3), связанный с огнетушителем (2) и выполненный с возможностью подачи огнетушащего порошка плоской расширяющейся струей (5), при этом щелевой распылитель (3) расположен на фиксированном расстоянии от края модельного очага (4) и на фиксированной высоте над модельным очагом (4) и обеспечивает возможность подачи струи (5) огнетушащего порошка, полностью накрывающей модельный очаг (4). Технический результат заключается в повышении точности определения огнетушащих свойств огнетушащего порошка за счет исключения влияния оператора на процесс тушения модельного очага пожара при сохранении возможности моделирования реальных условий тушения пожара. 2 н. и 22 з.п. ф-лы, 5 ил.

1. Установка для определения огнетушащих свойств огнетушащего порошка, содержащая модельный очаг (4) и огнетушитель (2), выполненный с возможностью распыления огнетушащего порошка над поверхностью горения в модельным очаге (4), отличающаяся тем, что установка содержит щелевой распылитель (3), связанный с огнетушителем (2) и выполненный с возможностью подачи огнетушащего порошка плоской расширяющейся струей (5), при этом щелевой распылитель (3) расположен на фиксированном расстоянии от края модельного очага (4) и на фиксированной высоте над модельным очагом (4) и обеспечивает возможность подачи струи (5) огнетушащего порошка, полностью накрывающей модельный очаг (4).

2. Установка по п. 1, отличающаяся тем, что положение щелевого распылителя (3) зафиксировано при помощи кронштейна (6).

3. Установка по п. 2, отличающаяся тем, что кронштейн (6) закреплен на стенке модельного очага (4).

4. Установка по п. 2 или 3, отличающаяся тем, что кронштейн (6) выполнен с возможностью регулирования положения прорези (32) щелевого распылителя (3) по высоте и по горизонтали относительно модельного очага (4).

5. Установка по п. 4, отличающаяся тем, что кронштейн (6) выполнен с возможностью фиксации положения прорези (32) щелевого распылителя (3) на расстоянии от края модельного очага (4) по горизонтали в диапазоне от 210 до 230 мм и по высоте в диапазоне от 55 до 75 мм.

6. Установка по п. 1, отличающаяся тем, что щелевой распылитель (3) выполнен в виде трубы, один из концов которой выполнен с возможностью соединения с огнетушителем (2), а второй конец выполнен глухим, при этом на расстоянии от 0,5 до 1,5 радиуса внутреннего сечения трубы от глухого конца выполнена прорезь (32), обеспечивающая возможность формирования струи (5) с углом раскрытия в горизонтальной плоскости в диапазоне от 110° до 130° и в вертикальной плоскости в диапазоне от 10° до 15°, причем соотношение площади прорези (32) к площади внутреннего сечения трубы составляет от 0,5 до 0,85.

7. Установка по п. 6, отличающаяся тем, что прорезь (32) выполнена перпендикулярно оси трубы щелевого распылителя (3).

8. Установка по п. 6, отличающаяся тем, что прорезь (32) выполнена на расстоянии одного радиуса внутреннего сечения трубы от глухого конца, при этом соотношение площади прорези (32) к площади внутреннего сечения трубы составляет 0,7.

9. Установка по п. 6, отличающаяся тем, что глубина прорези (32) равна радиус у внешнего сечения трубы, а ширина прорези составляет от 0,5 до 0,85 радиуса внутреннего сечения трубы.

10. Установка по п. 9, отличающаяся тем, что ширина прорези (32) составляет 0,7 радиуса внутреннего сечения трубы.

11. Установка по п. 6, отличающаяся тем, что щелевой распылитель (3) выполнен в виде изогнутой трубы.

12. Установка по п. 1, отличающаяся тем, что содержит защитный экран (1), выполненный в виде защитной пластины (11) с прорезью (12) для наблюдения, при этом огнетушитель (2) установлен за защитным экраном (1).

13. Установка по п. 12, отличающаяся тем, что на защитном экране (1) с внутренней стороны установлен кронштейн (14) для крепления огнетушителя (2).

14. Установка по п. 1, отличающаяся тем, что щелевой распылитель (3) связан с огнетушителем посредством гибкого шланга, при этом на выпуске (21) огнетушителя (2) установлена расходная шайба (22).

15. Установка по п. 14, отличающаяся тем, что расходная шайба (22) имеет диаметр проходного сечения от 3 до 6 мм.

16. Установка по п. 1, отличающаяся тем, что огнетушитель (2) выполнен закачным с номинальным зарядом огнетушащего порошка 3 кг.

17. Установка по п. 1, отличающаяся тем, что содержит по меньшей мере одну камеру, выполненную с возможностью видеофиксации процесса тушения.

18. Способ определения огнетушащих свойств огнетушащего порошка, характеризующийся использованием установки для определения огнетушащих свойств огнетушащего порошка по любому из пп. 1-17 и выполнением следующих этапов:

устанавливают модельный очаг (4) на ровную площадку;

заливают в модельный очаг (4) воду и горючее вещество;

поджигают горючее вещество в модельном очаге (4) и выдерживают по меньшей мере 15 с свободного горения;

начинают подачу огнетушащего порошка из предварительно заправленного огнетушащим порошком огнетушителя (2) над поверхностью горения в модельном очаге (4) и продолжают его подачу до тушения огня в модельном очаге (4);

фиксируют время тушения и повторное воспламенение горючего вещества в модельном очаге (4), а также измеряют массу огнетушителя (2) с остатком порошка после тушения, отличающийся тем, что подачу огнетушащего порошка из огнетушителя (2) осуществляют через щелевой распылитель (3), выполненный с возможностью формирования плоской расширяющейся струи (5), при этом после установки модельного очага (4) на ровную площадку щелевой распылитель (3) располагают на фиксированном расстоянии от края модельного очага (4) и на фиксированной высоте над модельным очагом для обеспечения возможности подачи струи (5) огнетушащего порошка, полностью накрывающей модельный очаг (4).

19. Способ по п. 18, отличающийся тем, что положение щелевого распылителя (3) фиксируют при помощи кронштейна (6).

20. Способ по п. 19, отличающийся тем, что в процессе фиксации положения щелевого распылителя (3) при помощи кронштейна (6) регулируют положение прорези (32) распылителя (3) по высоте и по горизонтали и фиксируют ее на расстоянии от края модельного очага (4) по горизонтали в диапазоне от 210 до 230 мм и по высоте в диапазоне от 55 до 75 мм.

21. Способ по п. 18, отличающийся тем, что подачу огнетушащего порошка осуществляют плоской струей (5) с углом раскрытия в горизонтальной плоскости в диапазоне от 110° до 130° и в вертикальной плоскости в диапазоне от 10° до 15°.

22. Способ по п. 18, отличающийся тем, что устанавливают защитный экран (1) для размещения за ним оператора и огнетушителя (2), при этом фиксация факта тушения огня в модельном очаге (4) и повторного воспламенения горючего вещества осуществляется через прорезь (12) для наблюдения в защитном экране (1).

23. Способ по п. 18, отличающийся тем, что процесс тушения огня в модельном очаге (4) фиксируют при помощи по меньшей мере одной камеры.

24. Способ по п. 18, отличающийся тем, что после измерения массы огнетушителя (2) с остатком порошка после тушения изменяют интенсивность подачи порошка за счет установки на выпуске (21) огнетушителя (2) расходной шайбы (22) с диаметром проходного сечения от 3 до 6 мм и повторяют тушение модельного очага (4) с измененной интенсивностью подачи порошка.
