РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА Российский патент 2025 года по МПК A01B39/20 A01B13/02 A01B35/18

Изобретение относится к области сельскохозяйственного машиностроения, в частности к почвообрабатывающим рабочим органам [А01В 39/20].

Известен рабочий орган культиватора [RU 2471327, опубликовано 10.01.2013 г.], включающий стойку, стрельчатую лапу, отвал и кронштейн, отличающийся тем, что кронштейн установлен на стойке, с кронштейном жестко закреплен держатель с осью, на оси с возможностью свободного вращения установлены рыхлительные диски и отвал, отвал выполнен плоским и установлен с внутренней стороны стрельчатой лапы под острым углом к направлению движения стрельчатой лапы, причем рыхлительные диски и отвал расположены на оси через равные интервалы и выполнены с увеличивающимся диаметром в направлении от отвала к держателю, а между рыхлительными дисками и отвалом расположены упругие элементы одинаковой жесткости и размеров.

Однако известное устройство обладает недостатками:

- периферия отвала имеет форму круга;

- проскальзывание отвала в почве, что ухудшает сдвиг почвы в сторону рядка растений и не обеспечивает засыпку сорных растений в защитной зоне рядка.

Известен рабочий орган культиватора [RU 116305, опубликовано 27.05.2012 г.], включающий стойку, стрельчатую лапу, отвал и кронштейн, отличающийся тем, что кронштейн установлен на стойке с возможностью вертикального перемещения вдоль стойки, к кронштейну жестко закреплен держатель с осью, а на оси с возможностью свободного вращения относительно друг друга установлены рыхлительные диски и отвал, причем рыхлительные диски расположены между отвалом и держателем под острым углом к направлению движения стрельчатой лапы, а по периферии рыхлительных дисков расположены зубья, концы которых направлены в сторону рядка растений.

Однако известное устройство обладает недостатками:

- периферия отвала имеет форму круга;

- проскальзывание отвала в почве, что ухудшает сдвиг почвы в сторону рядка растений и не обеспечивает засыпку сорных растений в защитной зоне рядка.

Наиболее близким аналогом является рабочий орган культиватора [RU 116001, опубликовано 20.05.2012 г.], включающий стойку, стрельчатую лапу, отвал и кронштейн, отличающийся тем, что кронштейн установлен на стойке, на кронштейне жестко закреплен регулировочный диск с осью, под регулировочным диском установлен дополнительный диск, а под дополнительным диском жестко закреплен направляющий кронштейн с полуосью и отвалом, причем отвал выполнен плоским и установлен на полуоси с внутренней стороны крыла стрельчатой лапы под острым углом, направленным в сторону рядка растений, с возможностью регулирования этого угла, а нижние кромки крыльев стрельчатой лапы и нижняя точка отвала находятся в одной горизонтальной плоскости и расположены на одном уровне.

Основной технической проблемой прототипа также является проскальзывание отвала в почве, что ухудшает сдвиг почвы в сторону рядка растений и не обеспечивает засыпку сорных растений в защитной зоне рядка.

Технический результат изобретения заключается в повышении качества обработки защитных зон рядков культурных растений.

Указанный технический результат достигается тем, что рабочий орган культиватора, включающий стойку, стрельчатую лапу, отвал и кронштейн, отвал установлен с внутренней стороны крыла стрельчатой лапы под острым углом, направленным в сторону рядка растений, с возможностью регулирования этого угла, отличающийся тем, что отвал смонтирован на полуоси вертикально, периферия отвала выполнена многогранной и заточена, причем нижние точки, расположенные на вписанной окружности многогранника, находятся в одной горизонтальной плоскости с режущими кромками крыльев стрельчатой лапы, а вершины многогранника находятся ниже горизонтальной плоскости расположения режущих кромок крыльев стрельчатой лапы.

Краткое описание чертежей.

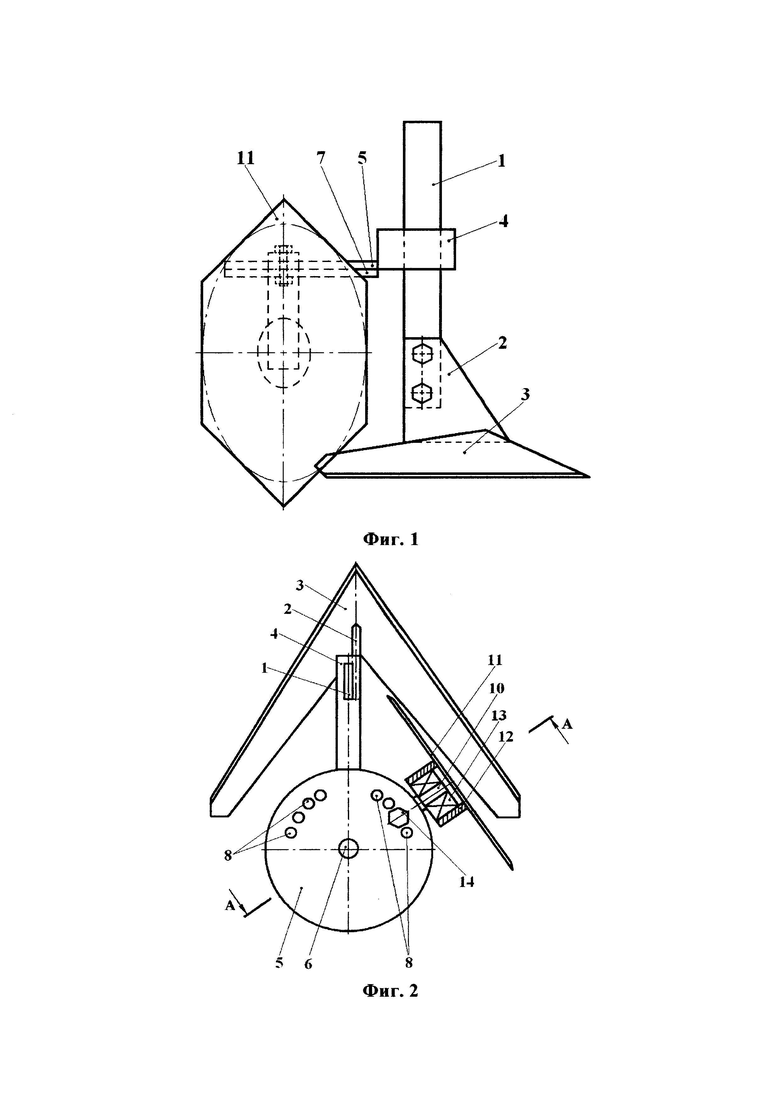

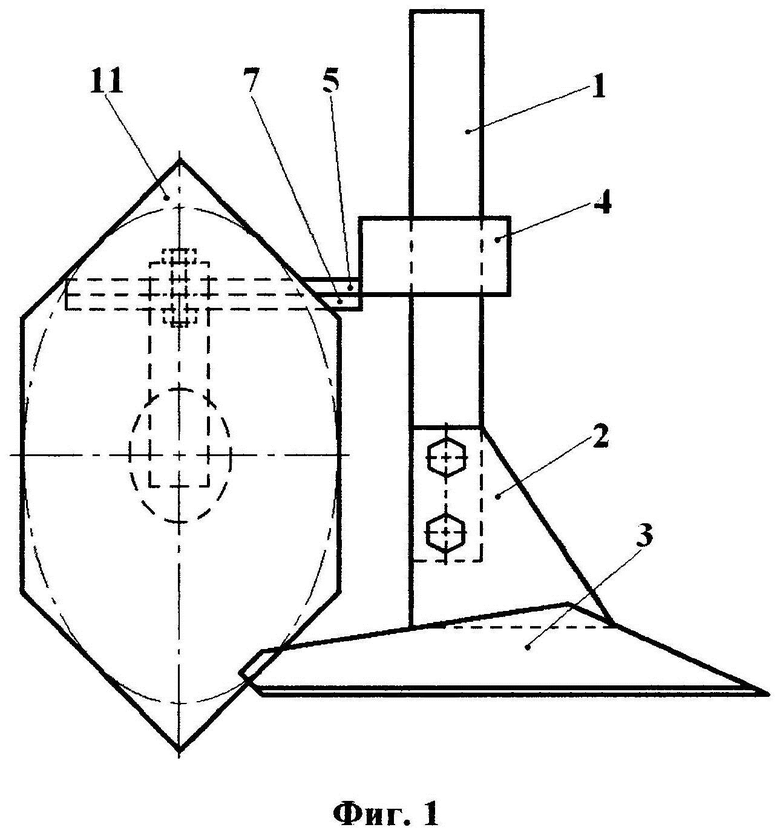

На фиг. 1 представлен рабочий орган культиватора, вид сбоку.

На фиг. 2 представлен рабочий орган культиватора, вид сверху.

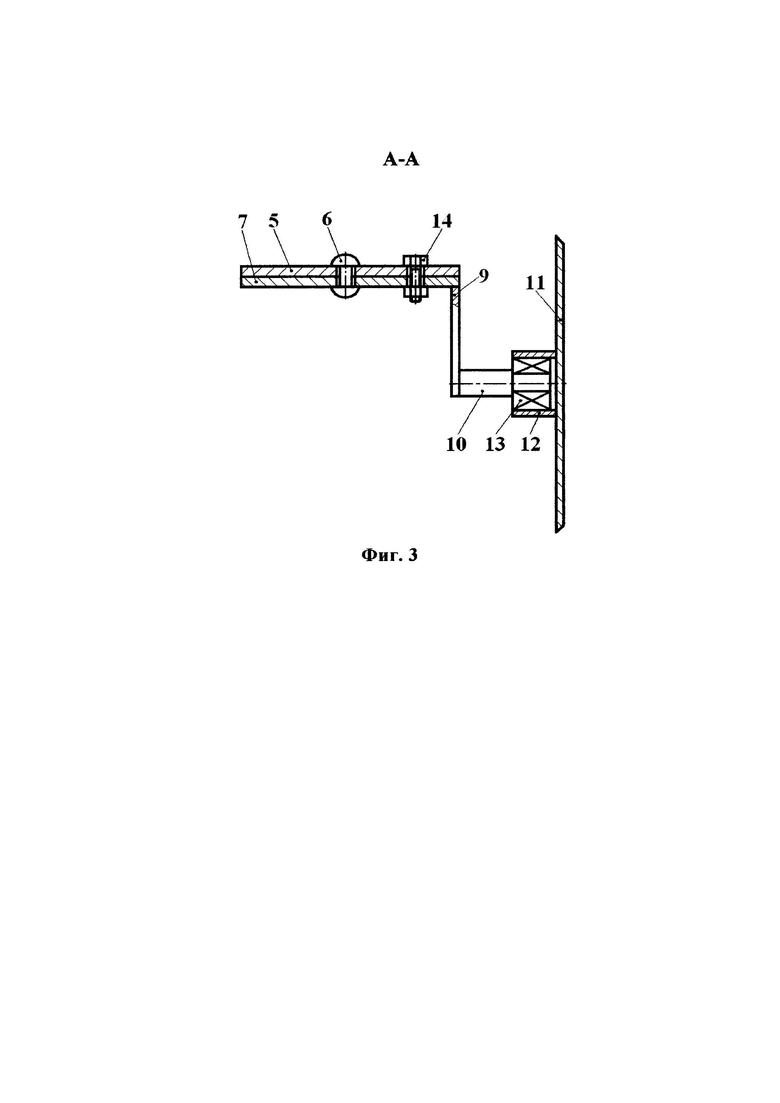

На фиг. 3 представлено сечение рабочего органа культиватора по линии А-А.

На фигурах обозначено: 1 - стойка; 2 - ножевидная стойка; 3 - стрельчатая лапа; 4 - кронштейн; 5 - регулировочный диск; 6 - ось; 7 - дополнительный диск; 8 - отверстия; 9 - направляющий кронштейн; 10 - полуось; 11 - отвал; 12 - цилиндрический корпус; 13 - подшипник; 14 - болт.

Осуществление изобретения.

Рабочий орган культиватора содержит стойку 1, ножевидную стойку 2, стрельчатую лапу 3. На стойке 1 установлен кронштейн 4. На кронштейне 4 жестко закреплен регулировочный диск 5 с осью 6. Под регулировочным диском 5 с возможностью поворота вокруг своей оси установлен дополнительный диск 7. Регулировочный диск 5 и дополнительный диск 7 имеют отверстия 8, расположенные по периферии на одинаковом расстоянии от их центра. Под дополнительным диском 7 жестко закреплен направляющий кронштейн 9 с полуосью 10 и отвалом 11. Полуось 10 жестко закреплена на направляющем кронштейне 9. На отвале 11 закреплен цилиндрический корпус 12 с подшипником 13. Отвал 11 посредством подшипника 13 смонтирован на полуоси 10 вертикально с внутренней стороны крыла стрельчатой лапы под острым углом, направленным в сторону рядка растений, с возможностью регулирования этого угла.

Периферия отвала 11 выполнена многогранной и заточена, причем нижние точки, расположенные на вписанной окружности многогранника находятся в одной горизонтальной плоскости с режущими кромками крыльев стрельчатой лапы 3, а вершины многогранника находятся ниже горизонтальной плоскости расположения режущих кромок крыльев стрельчатой лапы 3.

Требуемый угол установки отвала 11 устанавливают вращением дополнительного диска 7 вместе с направляющим кронштейном 9 и полуосью 10 вокруг оси 6 регулировочного диска 5 и фиксируют в требуемом положении болтом 14, вставляемым в одно из отверстий 8.

Рабочий орган культиватора работает следующим образом.

Перед проведением междурядной обработки пропашных культур устанавливают требуемый угол установки отвала 11 в сторону рядка растений (к направлению движения культиватора), необходимую глубину обработки в зависимости от высоты растений.

При движении культиватора с заглубленными рабочими органами стрельчатая лапа 3 рыхлит почву и подрезает сорные растения. При этом почва, сходящая с крыльев стрельчатой лапы 3, поступает на рабочую поверхность отвала 11 и сдвигается в сторону рядка растений, засыпая сорные растения в защитной зоне и окучивая культурные растения.

Установка отвала 11 вертикально с внутренней стороны крыла стрельчатой лапы 3 позволяет сдвигать почву в защитную зону рядка возделываемой культуры без ее оборота.

Выполнение отверстий 8 по периферии регулировочного 5 и дополнительного 7 дисков, расположенных на одинаковом расстоянии, позволяет регулировать угол установки отвала 11 относительно направления движения культиватора, а также устанавливать отвал 11 с правой или левой стороны стойки 1, регулировать дальность отбрасывания почвы, обеспечивая засыпание сорняков в защитной зоне культурных растений слоем почвы заданной толщины.

Выполнение периферии отвала 11 многогранным, причем нижние точки, расположенные на вписанной окружности многогранника находятся в одной горизонтальной плоскости с режущими кромками крыльев стрельчатой лапы 3, а вершины многогранника находятся ниже горизонтальной плоскости расположения режущих кромок крыльев стрельчатой лапы 3, позволяет исключить проскальзывание отвала 11 в почве при его вращении, особенно при углах атаки отвала 11 более 10 градусов к направлению движения культиватора, и обеспечить гарантированное присыпание сорных растений в защитных зонах рядков растений.

Наличие заточки по периферии отвала 11 позволяет дополнительно разрезать стебли и корни сорных растений на траектории прямолинейного перемещения отвала 11, что также улучшает качество обработки междурядий.

Применение заявленного рабочего органа культиватора в реальных производственных условиях позволяет повысить качество обработки защитных зон рядков культурных растений за счет исключения проскальзывания отвала в почве.

Изобретение относится к сельскому хозяйству. Рабочий орган культиватора включает стойку (1), стрельчатую лапу (3), отвал (11) и кронштейн (4). Отвал (11) установлен с внутренней стороны крыла стрельчатой лапы (3) под острым углом, направленным в сторону рядка растений, с возможностью регулирования этого угла. Отвал (11) смонтирован на полуоси вертикально. Периферия отвала (11) выполнена многогранной и заточена. Нижние точки, расположенные на вписанной окружности многогранника, находятся в одной горизонтальной плоскости с режущими кромками крыльев стрельчатой лапы (3), а вершины многогранника находятся ниже горизонтальной плоскости расположения режущих кромок крыльев стрельчатой лапы (3). Обеспечивается повышение качества обработки защитных зон рядков культурных растений. 3 ил.

Рабочий орган культиватора, включающий стойку, стрельчатую лапу, отвал и кронштейн, отвал установлен с внутренней стороны крыла стрельчатой лапы под острым углом, направленным в сторону рядка растений, с возможностью регулирования этого угла, отличающийся тем, что отвал смонтирован на полуоси вертикально, периферия отвала выполнена многогранной и заточена, причем нижние точки, расположенные на вписанной окружности многогранника, находятся в одной горизонтальной плоскости с режущими кромками крыльев стрельчатой лапы, а вершины многогранника находятся ниже горизонтальной плоскости расположения режущих кромок крыльев стрельчатой лапы.
