ТЕРМОЭЛЕКТРИЧЕСКИЙ УЗЕЛ ДЛЯ ОБЕСПЕЧЕНИЯ ПИТАНИЯ НЕСКОЛЬКИХ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ БЫТОВОЙ ЭЛЕКТРОПЛИТЫ Российский патент 2025 года по МПК H01H37/00

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к термоэлектрическому узлу для обеспечения питания нескольких электромагнитных клапанов бытовой электроплиты, каждый электромагнитный клапан открывает или закрывает проход газа к соответствующей горелке бытовой электроплиты.

УРОВЕНЬ ТЕХНИКИ

В уровне техники известны бытовые электроплиты с горелками, каждая из которых имеет связанную с ней термопару, подключенную к соответствующему электромагнитному клапану, так что, когда термопара обнаруживает присутствие пламени в горелке, генерируется термоэлектрический ток, который может поддерживать возбуждение электромагнитного клапана в заданное время, позволяя газу проходить к соответствующей горелке.

В документе EP 0288390 A1 дополнительно описаны электроконтуры, в которых между термопарой и электромагнитным клапаном расположен MOSFET, указанный MOSFET функционирует как переключатель, так что в зависимости от предварительно установленных параметров, MOSFET может размыкать контур, предотвращая прохождение тока на электромагнитный клапан, и, следовательно, побуждать электромагнитный клапан закрывать проход газа к горелке, независимо от присутствия пламени в соответствующей горелке.

Более того, питание термоэлектрических контуров этого типа с помощью источников питания, включая трансформаторы для гальванической развязки упомянутых термоэлектрических контуров, также известно, как описано документе US 2019/0195507 A1.

В документе DE 2306544 А1 раскрыто устройство управления отключением газовых нагревательных точек бытовой электроплиты, подключенной к сети переменного тока, с переключателем для электрического устройства, при этом каждая газовая нагревательная точка защищена посредством термопары, которая при работе соответствующей газовой нагревательной точки пропускает ток через обмотку электромагнита, который удерживает клапан открытым, позволяя газу проходить через него. Устройство управления дополнительно включает в себя зарядный контур, управляемый выпрямительным полупроводниковым контуром с конденсатором. Конденсатор заряжается через полупроводниковый контур, когда переключатель размыкается, посредством этого заряда на короткое время подается питание на обмотку электромагнита против направления тока термопары. Контур позволяет отключать газовые нагревательные точки с помощью программных переключателей, применяемых для электрообогревательных точек.

В документе US 2019/078781 А1 раскрыто устройство управления для газовых плит, включающее функцию синхронизации, например, для обеспечения возможности установки и/или определения временного интервала для подачи газа на соответствующую горелку. Устройство управления содержит устройство контура, включающее первый модуль управления, включающий в себя контур переключения, соединенный электрически между электромагнитом и термоэлектрическим генератором предохранительного клапана газового крана, второй модуль управления, включающий в себя контур управления, который содержит контур беспроводной связи, соединенный электрически с контуром управления и выполненный с возможностью обмена сигналами в беспроводном режиме с удаленным электронным программирующим устройством, третий модуль управления, централизующий функции синхронизации и управления контуром переключения, и модуль блока питания, включающий в себя средства электропитания. Модуль блока питания предназначен для установки в месте, удаленном от первого модуля управления. Второй и третий модули управления установлены в удаленном от остальных модулей месте. Первый модуль управления, который должен быть связан с газовым краном, может быть упрощен с конструктивной точки зрения, поскольку его механическое крепление к корпусу соответствующего крана больше не является обязательным.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Целью настоящего изобретения является предоставление термоэлектрического узла для обеспечения питания нескольких электромагнитных клапанов бытовой электроплиты, каждый электромагнитный клапан выполнен с возможностью закрытия прохода газа к соответствующей горелке бытовой электроплиты, как определено в формуле изобретения.

Термоэлектрический узел согласно настоящему изобретению содержит основной контур тока, связанный с соответствующим электромагнитным клапаном, причем основной контур тока содержит термопару, выполненную с возможностью обнаружения пламени в соответствующей горелке, кабель, подключенный к термопаре и выполненный с возможностью электрического подключения указанной термопары к соответствующему электромагнитному клапану, и транзистор, подключенный к кабелю и выполненный с возможностью обесточивания электромагнитного клапана.

Основной контур тока содержит модуль подключения, содержащий блок питания, подключенный к транзистору, входные клеммы, выполненные с возможностью подключения к внешнему источнику энергии, выпрямитель, выполненный с возможностью преобразования переменного тока внешнего источника энергии в постоянный ток, и два резистивных блока, каждый из которых подключен к соответствующей входной клемме и выполнен с возможностью минимизации тока, циркулирующего через блок питания, причем каждый резистивный блок содержит по меньшей мере два резистора, расположенных таким образом, чтобы быть последовательно подключенными, причем сопротивление, полученное в результате от двух резистивных блоков, составляет 2,24 мегаом.

Таким образом, получается, что термоэлектрический узел имеет основной контур тока с основным и простым источником питания, без необходимости включения трансформатора в указанный блок питания для получения необходимой гальванической развязки. Блок питания, таким образом, будет более простым и экономичным, и, следовательно, интегрированным в основной контур тока, в частности, в модуль подключения вместе с транзистором. Таким образом, получен основной контур тока, который является компактным, простым и может быть легко подключен к внешнему источнику энергии.

Эти и другие преимущества и признаки настоящего изобретения станут очевидными при рассмотрении графических материалов и подробного описания настоящего изобретения.

ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

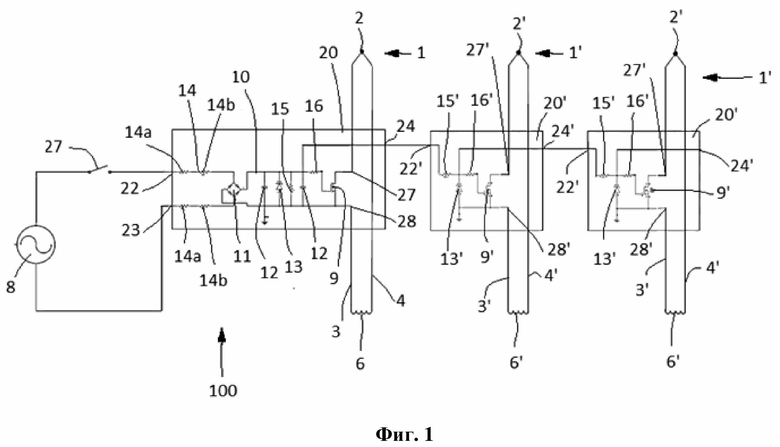

На фиг. 1 показана монтажная схема термоэлектрического узла, содержащая основной контур тока и дополнительные контуры тока согласно настоящему изобретению.

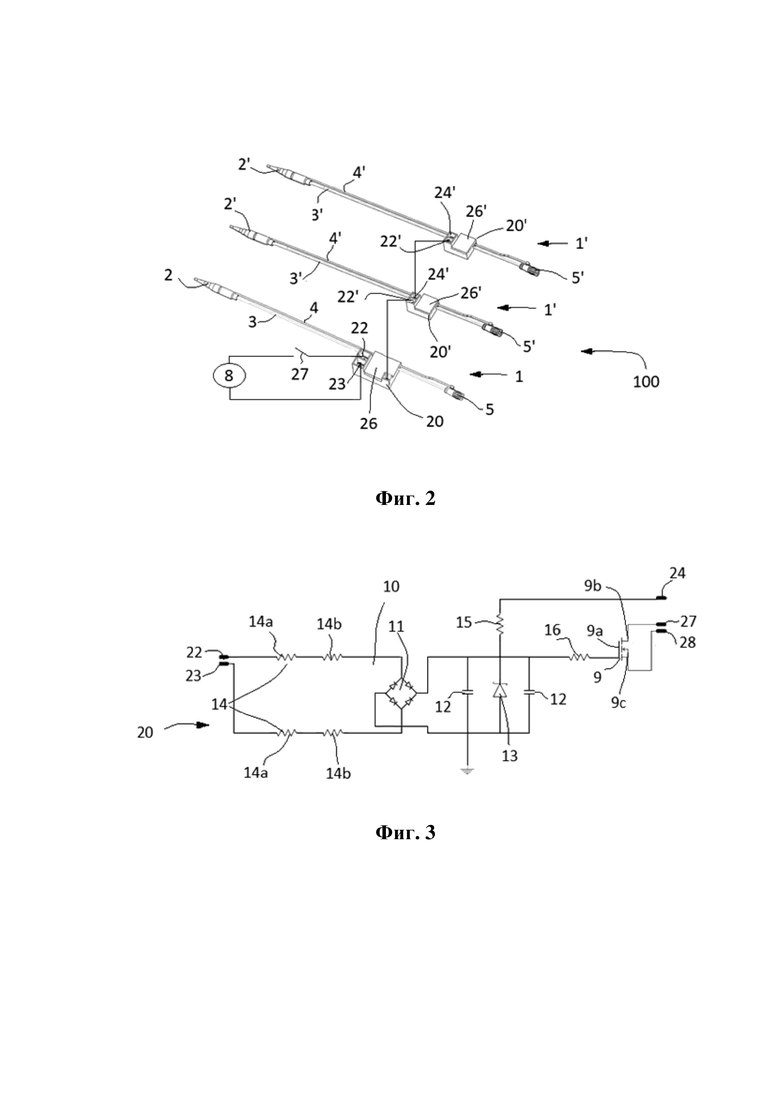

На фиг. 2 показан вид в перспективе термоэлектрического узла, схематически показанного на фиг. 1.

На фиг. 3 показан детальный вид монтажной схемы модуля подключения основного контура тока, показанного на фиг. 1.

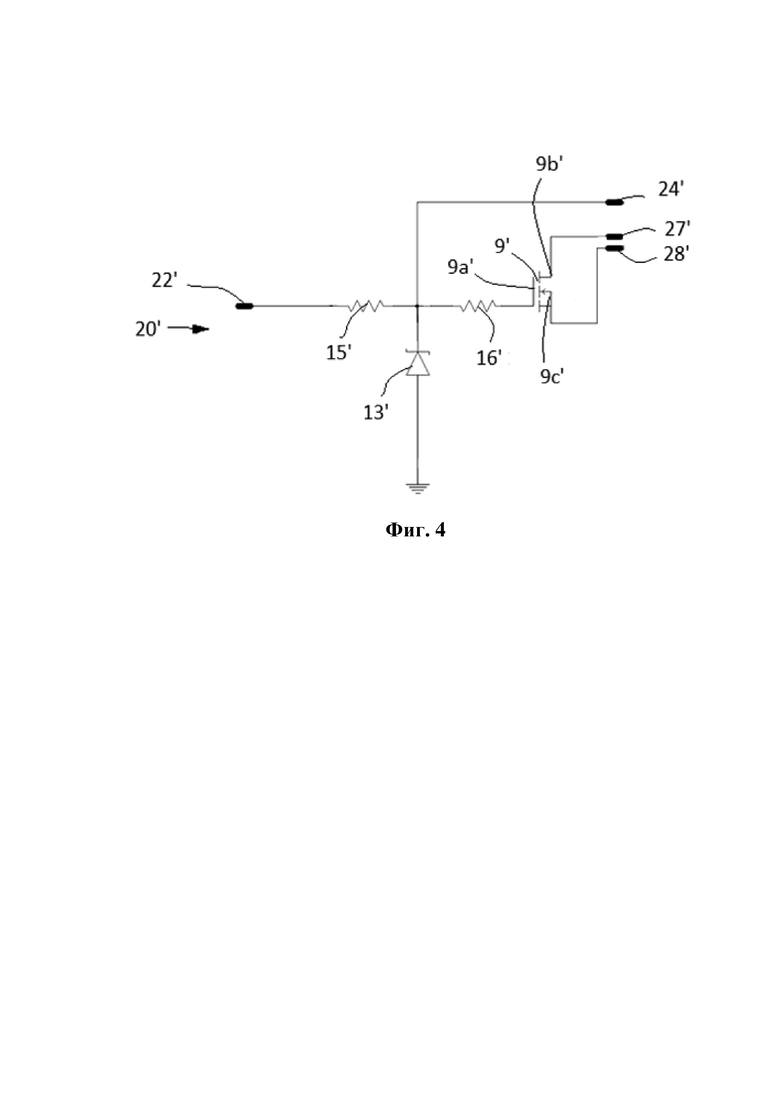

На фиг. 4 показан детальный вид модуля подключения дополнительного контура тока, показанного на фиг. 1.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

На фиг. 1 показан термоэлектрический узел 100, согласно настоящему изобретению, подходящий для обеспечения питания нескольких электромагнитных клапанов 6 и 6' бытовой электроплиты (не изображена на фигурах), каждый электромагнитный клапан 6 и 6' выполнен с возможностью закрытия прохода газа к соответствующей горелке (не показана на фигурах) бытовой электроплиты.

Термоэлектрический узел 100 содержит основной контур 1 тока, связанный с соответствующим электромагнитным клапаном 6. Основной контур 1 тока содержит термопару 2, выполненную с возможностью обнаружения пламени в соответствующей горелке, кабели 3 и 4, подключенные к термопаре 2 и выполненные с возможностью электрического подключения указанной термопары 2 к соответствующему электромагнитному клапану 6 посредством разъема 5, транзистор 9, подключенный к одному из кабелей 3 и выполненный с возможностью обесточивания электромагнитного клапана 6, и модуль 20 подключения, содержащий блок 10 питания, подключенный к транзистору 9.

Транзистор 9 представляет собой транзистор с управляемым полем, предпочтительно транзистор типа MOSFET. Транзистор 9 содержит клемму 9a затвора, клемму 9b стока и клемму 9c истока, указанный транзистор 9 подключен к блоку 10 питания посредством клеммы 9a затвора и клеммы 9c истока. Транзистор 9 работает как переключатель. В частности, когда он работает в области отсечения между клеммой 9c истока и клеммой 9b стока, электропроводность не возникает, поэтому он работает как разомкнутый переключатель независимо от того, обнаруживает или нет термопара 2 присутствие пламени, и, следовательно, электромагнитный клапан остается отключенным, предотвращая проход газа к соответствующей горелке. Когда блок 10 питания подключен к внешнему источнику 8 энергии, он питает транзистор 9, который работает как замкнутый переключатель, электромагнитный клапан продолжает оставаться возбужденным, пока термопара 2 обнаруживает пламя в горелке, и генерируется термоэлектрический ток, способный возбуждать электромагнитный клапан. Транзистор 9 имеет две клеммы 27 и 28 подключения, каждая из которых подключена к кабелю 3 термопары 2.

Блок 10 питания содержит две входных клеммы 22 и 23, выполненных с возможностью подключения к внешнему источнику 8 энергии, выпрямитель 11, выполненный с возможностью преобразования переменного тока внешнего источника 8 энергии в постоянный ток, и резистивный блок 14, подключенный между одной из входных клемм 22 и 23 и выпрямителем 11, резистивный блок 14, выполненный с возможностью минимизации тока, циркулирующего через блок 10 питания, до значения, эквивалентного гальванической развязке. Сопротивление резистивного блока 14 составляет приблизительно 2,24 мегаом.

В варианте осуществления, показанном на фигурах, блок 10 питания содержит два резистивных блока 14, каждый из которых подключен к соответствующей входной клемме 22 и 23. Предпочтительно, каждый резистивный блок 14 содержит по меньшей мере два резистора 14a и 14b, расположенных таким образом, чтобы они были последовательно подключены. Сопротивление, полученное в результате от двух резистивных блоков 14, составляет приблизительно 2,24 мегаом.

Блок 10 питания дополнительно содержит емкостные фильтры 12, подключенные параллельно друг другу и параллельно выпрямителю 11, емкостные фильтры 12 выполнены с возможностью фильтрации или сглаживания пульсаций, что приводит к тому, что напряжение постоянного тока практически не меняется со временем. Блок 10 питания дополнительно содержит диод 13, подключенный параллельно к выпрямителю 11 и к емкостному фильтру 12. В предпочтительном варианте осуществления выпрямитель 11 представляет собой диодный мост.

Более того, первая входная клемма 22 и вторая входная клемма 23 блока 10 питания выполнены с возможностью подключения к внешнему источнику 8 энергии, обеспечивая посадку с геометрическим замыканием с внешним источником 8 энергии. Такая посадка с геометрическим замыканием представляет собой быстрое подключение для монтажа/демонтажа. В предпочтительном варианте осуществления первая входная клемма 22 и вторая входная клемма 23 основного контура 1 тока выполнены с возможностью подключения, обеспечивающего штекерно-гнездовое соединение. Модуль 20 подключения основного контура 1 тока, показанный на фиг. 2, содержит корпус 21, внутри которого помещен блок 10 питания и транзистор 9, с входными клеммами 22 и 23, выступающими из корпуса 21. Корпус 21 сделан из изолирующего материала и содержит соответствующую крышку 26, которая закрывает полость, где расположены блок 10 питания и транзистор 9.

В варианте осуществления, показанном на фигурах, блок 10 питания и транзистор 9 собраны на печатной плате (не изображена), помещенной внутри корпуса 21.

Блок 10 питания содержит выходную клемму 24, выступающую из корпуса 21. Входные клеммы 22 и 23 и выходная клемма 24 выступают в наружном направлении перпендикулярно крышке 26.

Модуль 20 подключения основного контура 1 тока может содержать дополнительную выходную клемму (не показана), выполненную с возможностью подключения к датчику присутствия для обнаружения присутствия посуды, связанному с соответствующей горелкой. Указанная дополнительная выходная клемма обеспечит посадку с геометрическим замыканием с соответствующим датчиком присутствия.

Основной контур 1 тока дополнительно содержит разрядный резистор 15 транзистора, указанный разрядный резистор 15 подключен параллельно к транзистору 9, указанный разрядный резистор 15 обеспечивает размыкание транзистора 9, когда указанный транзистор 9 больше не питается от блока 10 питания. Разрядный резистор 15 выполнен с возможностью помещения в корпусе 21 модуля 20 подключения. В частности, разрядный резистор 15 собран на печатной плате вместе с транзистором 9 и блоком 10 питания.

Основной контур 1 тока также содержит предохранительный резистор 16, подключенный последовательно с затвором 9a транзистора 9. Указанный предохранительный резистор 16 ограничивает ток, который будет подаваться на основной контур 1 тока от блока 10 питания, в случае отказа вследствие короткого замыкания транзистора 9. Разрядный резистор 16 выполнен с возможностью помещения в корпусе 21 модуля 20 подключения. В частности, разрядный резистор 16 собран на печатной плате вместе с транзистором 9 и блоком 10 питания.

Более того, электромеханический переключатель 25 расположен между блоком 10 питания и внешним блоком 8 питания.

В других вариантах осуществления, не показанных на фигурах, переключатель 25 может быть подключен между блоком 10 питания и транзистором 9. В этом случае модуль 20 подключения вмещает переключатель 27 в корпусе 21. В одном варианте осуществления переключатель 27 собран на печатной плате, помещенной внутри корпуса 21.

В обоих случаях, когда переключатель 27 замкнут и блок 10 питания подключен к внешнему источнику 8 энергии, блок 10 питания питает транзистор 9, так что транзистор 9 позволяет току проходить через него. При замкнутом переключателе 27, если термопара 2 обнаруживает присутствие пламени, генерируется термоэлектрический ток, который проходит через транзистор 9, поддерживая электромагнитный клапан 6 таким образом, чтобы обеспечивался проход газа к горелке. Когда термопара 2 не обнаруживает никакого пламени, и, следовательно, больше не генерирует термоэлектрический ток, необходимый для возбуждения электромагнитного клапана 6, указанный электромагнитный клапан 6 закрывает проход газа. Когда соответствующий сигнал подается на переключатель 27 от не изображенного элемента управления, чтобы разомкнуть указанный переключатель 27, транзистор 9 не запитан, поэтому он функционирует как разомкнутый переключатель, не позволяя току проходить от термопары 2 на электромагнитный клапан 6, проход газа, таким образом, закрыт. Таким образом, транзистор 9 позволяет воздействие на электромагнитный клапан 6, отключая его питание, когда предварительно заданный параметр достигнут, причем указанный параметр не является присутствием пламени в горелке 2. Термоэлектрический узел 100 дополнительно содержит по меньшей мере один дополнительный контур 1' тока, связанный с соответствующим электромагнитным клапаном 6', указанный дополнительный контур 1' тока может быть подключен к основному контуру 1 тока. В варианте осуществления, показанном на фигурах, термоэлектрический узел 100 содержит два дополнительных контура 1' тока, каждый из которых связан с соответствующим электромагнитным клапаном 6'. Независимо от того включает ли термоэлектрический узел 100 один, два или несколько дополнительных контуров тока, характеристики каждого дополнительного контура тока аналогичны и будут описаны ниже.

Каждый дополнительный контур 1' тока содержит термопару 2', выполненную с возможностью обнаружения пламени в соответствующей горелке, кабели 3' и 4', подключенные к соответствующей термопаре 2' и выполненные с возможностью электрического подключения указанной термопары 2' к соответствующему электромагнитному клапану 6' посредством разъема 5', и транзистор 9', подключенный к соответствующему кабелю 3' и выполненный с возможностью обесточивания электромагнитного клапана 6', к которому он подключен.

Каждый транзистор 9' соответствующего дополнительного контура 1' тока имеет такие же характеристики и функционирует таким же образом, как и транзистор 9 основного контура 1 тока, как описано выше, применимо к транзисторам дополнительных контуров тока. Характеристики термопары 2' каждого дополнительного контура 1' тока аналогичны характеристикам термопары 2. Подобным образом, характеристики кабелей 3' и 4' для подключения термопары 2' к электромагнитному клапану 6' в дополнительном контуре 1' тока, аналогичны тем характеристикам кабелей 3 и 4 основного контура 1 тока, так что описанное выше в отношении этих элементов для основного контура тока, применимо для дополнительных контуров тока.

Каждый дополнительный контур 1' тока содержит модуль 20' подключения, вмещающий соответствующий транзистор 9', каждый модуль 20' подключения содержит входную клемму 22', подключенную к соответствующему транзистору 9'. В частности, входная клемма 22' подключена к затвору 9a' соответствующего транзистора 9'. Модуль 20' подключения каждого дополнительного контура 1' тока, показанный на фиг. 2 и 4, содержит выходную клемму 24'. Каждая входная клемма 22' соответствующего дополнительного контура 1' тока выполнена с возможностью подключения к выходной клемме 24 модуля 20 подключения основного контура 1 тока или к выходной клемме 24' другого модуля 20' подключения дополнительного контура 1' тока.

В варианте осуществления, показанном на фигурах, один из дополнительных контуров 1' тока (здесь и далее первый дополнительный контур 1' тока) подключен к основному контуру 1 тока посредством соответствующих модулей 20 и 20' подключения. В частности, входная клемма 22' модуля 20' подключения первого дополнительного контура 1' тока подключена к выходной клемме 24 основного контура 1 тока, как показано на фиг. 2. Кроме того, оба дополнительных контура 1' и 1'' тока подключены друг к другу посредством соответствующих модулей 20' подключения. В частности, входная клемма 22' модуля 20' подключения другого дополнительного контура 1'' тока (здесь и далее второй дополнительный контур 1'' тока) подключена к выходной клемме 24' модуля 20' подключения первого дополнительного контура 1' тока.

Выходная клемма 24 модуля 20 подключения основного контура 1 тока и входная клемма 22' модуля 20' подключения дополнительного контура 1' тока выполнены с возможностью подключения, обеспечивающего посадку с геометрическим замыканием. Такая посадка с геометрическим замыканием представляет собой быстрое подключение для монтажа/демонтажа. В предпочтительном варианте осуществления выходная клемма 24 модуля 20 подключения основного контура 1 тока и входная клемма 22' модуля 20' подключения первого дополнительного контура 1' тока выполнены с возможностью подключения, обеспечивающего штекерно-гнездовое соединение.

Более того, выходная клемма 24' модуля 20' подключения первого дополнительного контура 1' тока и входная клемма 22' модуля 20' подключения второго дополнительного контура 1' тока выполнены с возможностью подключения, обеспечивающего посадку с геометрическим замыканием. Такая посадка с геометрическим замыканием представляет собой быстрое подключение для монтажа/демонтажа. В предпочтительном варианте осуществления выходная клемма 24' модуля 20' подключения первого дополнительного контура 1 тока и входная клемма 22' модуля 20' подключения второго дополнительного контура 1' тока выполнены с возможностью подключения, обеспечивающего штекерно-гнездовое соединение.

Модуль 20' подключения каждого дополнительного контура 1' тока содержит корпус 21', внутри которого помещен соответствующий транзистор 9', с входной клеммой 22' и соответствующей выходной клеммой 24', выступающими в наружном направлении соответствующего корпуса 21'. Каждый корпус 21' выполнен из изолирующего материала. Каждый корпус 21' содержит соответствующую крышку 26', которая закрывает соответствующую полость. В варианте осуществления, показанном на фигурах, входная клемма 22' и выходная клемма 24' модуля 20' подключения соответствующего дополнительного контура 1' тока выступают в наружном направлении перпендикулярно крышке 26'.

Модуль 20' подключения каждого дополнительного контура 1' тока может содержать дополнительную выходную клемму (не показана), выполненную с возможностью подключения к датчику присутствия для обнаружения присутствия посуды, связанному с соответствующей горелкой. Указанная дополнительная выходная клемма будет обеспечивать посадку с геометрическим замыканием с соответствующим датчиком присутствия.

Каждый дополнительный контур 1' тока дополнительно содержит разрядный резистор 15' транзистора 9', указанный разрядный резистор 15' подключен параллельно к транзистору 9' и выполнен с возможностью обеспечения размыкания транзистора 9', когда указанный транзистор 9' больше не питается от блока 10 питания. Разрядный резистор 15' расположен таким образом, чтобы помещаться в корпусе 21' модуля 20' подключения. В частности, разрядный резистор 15' собран на печатной плате вместе с транзистором 9'.

Каждый дополнительный контур 1' тока содержит предохранительный резистор 16, подключенный последовательно к затвору 9a' транзистора 9' и выполненный с возможностью ограничения тока, который будет подаваться на дополнительный контур 1' тока от блока 10 питания, в случае отказа вследствие короткого замыкания соответствующего транзистора 9'. Разрядный резистор 16' расположен таким образом, чтобы помещаться в корпусе 21' соответствующего модуля 20' подключения. В частности, разрядный резистор 16' собран на печатной плате вместе с соответствующим транзистором 9'.

Каждый дополнительный контур 1' тока дополнительно содержит диод 13', подключенный между разрядным резистором 15' и предохранительным резистором 16 и параллельно транзистору 9'.

В варианте осуществления, показанном на фигурах, выходная клемма 24' модуля 20' подключения соответствующего дополнительного контура 1' тока подключена между разрядным резистором 15' дополнительного контура 1' тока и предохранительным резистором 16' соответствующего дополнительного контура 1' тока.

В других вариантах осуществления, которые не показаны, термоэлектрический узел может содержать один дополнительный контур тока или несколько дополнительных контуров тока, которые могут быть подключены друг к другу посредством соответствующих модулей подключения, один дополнительный контур тока или контур из нескольких дополнительных контуров токов располагается таким образом, что он подключен к основному контуру тока. Тем самым получается термоэлектрический узел, в котором контуры, связанные с термопарами могут быть быстро соединены друг с другом, при этом блок питания интегрирован в один из указанных контуров. Таким образом, обеспечивается модульное решение, которое можно сопоставлять в соответствии с потребностями и легко отсоединять друг от друга. Характеристики дополнительного контура тока или каждого из дополнительных контуров тока из нескольких дополнительных контуров тока являются такими, как описанные для двух дополнительных контуров тока варианта осуществления, показанного на фигурах.

Термоэлектрический узел 100 работает следующим образом, когда переключатель 25 замкнут и основной контур 1 тока подключен к внешнему источнику 8 энергии, блок 10 питания питает транзисторы 9 и 9' основного контура 1 тока и соответствующих дополнительных контуров 1' тока, указанные транзисторы 9 и 9' функционируют как замкнутые переключатели, позволяя термоэлектрическому току, который генерируется в соответствующей термопаре 2 и 2', при наличии пламени в соответствующей горелке, снабжать энергией соответствующий электромагнитный клапан 6 и 6'. Когда обнаруживается параметр, при котором считается необходимым, в частности, закрытие прохода газа к одной из горелок, переключатель 25 размыкается таким образом, чтобы транзисторы 9 и 9' основного контура 1 тока и дополнительных контуров 1' тока не были запитаны и действует как разомкнутые переключатели, соответствующий электромагнитный клапан 6 и 6' отключен.

Изобретение относится к термоэлектрическому узлу для обеспечения питания нескольких электромагнитных клапанов бытовой электроплиты, каждый электромагнитный клапан открывает или закрывает проход газа к соответствующей горелке бытовой электроплиты. Термоэлектрический узел содержит термопару, кабель, выполненный с возможностью электрического подключения указанной термопары к соответствующему электромагнитному клапану, транзистор (9), подключенный к кабелю и выполненный с возможностью обесточивания электромагнитного клапана, и модуль подключения (20), содержащий блок (10) питания, подключенный к транзистору (9). Причем блок (10) питания содержит входные клеммы (22, 23), выполненные с возможностью подключения к внешнему источнику энергии, выпрямитель (11) и два резистивных блока (14), каждый из которых подключен к соответствующей входной клемме (22, 23) и выполнен с возможностью минимизации тока, циркулирующего через блок (10) питания, причем каждый резистивный блок (14) содержит по меньшей мере два резистора (14a, 14b), расположенных таким образом, чтобы быть последовательно подключенными, причем сопротивление, полученное в результате от двух резистивных блоков (14), составляет 2,24 МОм. 10 з.п. ф-лы, 4 ил.

1. Термоэлектрический узел для обеспечения питания нескольких электромагнитных клапанов (6, 6') бытовой электроплиты, причем каждый электромагнитный клапан (6, 6') выполнен с возможностью закрытия прохода газа к соответствующей горелке бытовой электроплиты, причем термоэлектрический узел (100) содержит основной контур (1) тока, связанный с соответствующим электромагнитным клапаном (6), основной контур (1) тока содержит термопару (2), выполненную с возможностью обнаружения пламени в соответствующей горелке, кабель (3), подключенный к термопаре (2) и выполненный с возможностью электрического подключения указанной термопары (2) к соответствующему электромагнитному клапану (6), транзистор (9), подключенный к кабелю (3) и выполненный с возможностью обесточивания электромагнитного клапана (6), и модуль (20) подключения, содержащий блок (10) питания, подключенный к транзистору (9), причем блок (10) питания содержит входные клеммы (22, 23), выполненные с возможностью подключения к внешнему источнику (8) энергии, выпрямитель (11), выполненный с возможностью преобразования переменного тока внешнего источника (8) энергии в постоянный ток, отличающийся тем, что модуль (20) подключения дополнительно содержит два резистивных блока (14), каждый из которых подключен к соответствующей входной клемме (22, 23) и выполнен с возможностью минимизации тока, циркулирующего через блок (10) питания, причем каждый резистивный блок (14) содержит по меньшей мере два резистора (14a, 14b), расположенных таким образом, чтобы быть последовательно подключенными, причем сопротивление, полученное в результате от двух резистивных блоков (14), составляет 2,24 МОм.

2. Термоэлектрический узел по п. 1, отличающийся тем, что первая входная клемма (22) и вторая входная клемма (23) выполнены с возможностью подключения, обеспечивающего посадку с геометрическим замыканием с внешним источником (8) энергии.

3. Термоэлектрический узел по любому из предыдущих пунктов, отличающийся тем, что модуль (20) подключения содержит корпус (21), внутри которого помещен блок (10) питания и транзистор (9), с входными клеммами (22, 23) и выходной клеммой (24), выступающими из корпуса (21).

4. Термоэлектрический узел по п. 3, отличающийся тем, что модуль (20) подключения содержит дополнительную выходную клемму, выполненную с возможностью подключения к датчику присутствия для обнаружения присутствия посуды, связанному с соответствующей горелкой.

5. Термоэлектрический узел по п. 3 или 4, отличающийся тем, что содержит дополнительный контур (1') тока, связанный с соответствующим электромагнитным клапаном (6'), причем дополнительный контур (1') тока содержит термопару (2'), выполненную с возможностью обнаружения пламени в соответствующей горелке, кабель (3'), подключенный к термопаре (2') и выполненный с возможностью электрического подключения указанной термопары (2') к соответствующему электромагнитному клапану (6'), и транзистор (9'), подключенный к кабелю (3') и выполненный с возможностью обесточивания электромагнитного клапана (6'), к которому он подключен, дополнительный контур (1') тока содержит модуль (20') подключения, вмещающий соответствующий транзистор (9'), указанный модуль (20') подключения содержит входную клемму (22'), подключенную к транзистору (9') и выполненную с возможностью подключения к выходной клемме (24) модуля (20) подключения основного контура (1) тока.

6. Термоэлектрический узел по предыдущему пункту, отличающийся тем, что выходная клемма (24) модуля (20) подключения основного контура тока (1) и входная клемма (22') модуля (20') подключения дополнительного контура тока (1') выполнены с возможностью подключения, обеспечивающего посадку с геометрическим замыканием.

7. Термоэлектрический узел по п. 5 или 6, отличающийся тем, что содержит несколько дополнительных контуров (1') тока, каждый из которых связан с соответствующим электромагнитным клапаном (6'), каждый дополнительный контур (1') тока выполнен с возможностью подключения к другому дополнительному контуру (1') тока посредством соответствующих модулей (20') подключения каждого дополнительного контура (1') тока, так что входная клемма (22') модуля (20') подключения одного из дополнительных контуров (1') тока и выходная клемма (24') модуля (20') подключения другого дополнительного контура (1') тока выполнены с возможностью подключения друг к другу, обеспечивая посадку с геометрическим замыканием.

8. Термоэлектрический узел по любому из пп. 5-7, отличающийся тем, что дополнительный контур (1') тока содержит разрядный резистор (15') транзистора (9'), подключенный параллельно к транзистору (9') и выполненный с возможностью обеспечения размыкания транзистора (9'), когда указанный транзистор (9') больше не питается от блока (10) питания.

9. Термоэлектрический узел по любому из пп. 5-8, отличающийся тем, что дополнительный контур (1') тока содержит предохранительный резистор (16'), подключенный последовательно с затвором (9c') транзистора (9') и выполненный с возможностью ограничения тока, который будет подаваться на дополнительный контур (1') тока от блока (10) питания в случае отказа вследствие короткого замыкания транзистора (9').

10. Термоэлектрический узел по любому из предыдущих пунктов, отличающийся тем, что основной контур (1) тока содержит разрядный резистор (15) транзистора (9), подключенный параллельно к транзистору (9) и выполненный с возможностью обеспечения размыкания транзистора (9), когда указанный транзистор (9) больше не питается от блока (10) питания.

11. Термоэлектрический узел по любому из предыдущих пунктов, отличающийся тем, что основной контур (1) тока содержит предохранительный резистор (16), подключенный последовательно с затвором (9c) транзистора (9), выполненный с возможностью ограничения тока, который будет подаваться на основной контур (1) тока от блока (10) питания в случае отказа вследствие короткого замыкания транзистора (9).
