ПОДДЕРЖИВАЮЩЕЕ ПОЛКУ УСТРОЙСТВО ДЛЯ ДВУСТОРОННЕГО СОЕДИНЕНИЯ ПОЛКИ С ПАНЕЛЯМИ ПРЕДМЕТА МЕБЕЛИ Российский патент 2025 года по МПК A47B96/06 F16B12/24

Настоящее изобретение относится к усовершенствованному поддерживающему устройству для мебельных полок для двустороннего соединения полки с противоположными панелями предмета мебели.

Устройство согласно настоящему изобретению отвечает потребности, ощущаемой в отрасли, с целью снабдить мебельные полки поддерживающими устройствами, которые создают соединение с панелями все более миниатюризируемого предмета мебели, чтобы свести к минимуму нарушение эстетических характеристик и, возможно, обеспечить полное сокрытие из поля зрения, когда полка собрана, отвечая при этом на необходимость обеспечения безопасного и стабильного соединения полки, способной выдерживать даже очень большие нагрузки.

В настоящем изобретении представлен кронштейн для полки, способный оптимизировать передачу нагрузок, возникающих при нормальном использовании.

Предшествующий уровень техники настоящего изобретения

Устройства рассматриваемого в данном документе типа обычно в данной области называются кронштейнами для полки и выполняют функцию, обеспечивающую устойчивую, но с возможностью снятия, поддержку и фиксацию горизонтального элемента (полки) предмета мебели между двумя вертикальными элементами, обычно называемыми панелями предмета мебели.

Указанные полки и указанные панели расположены перпендикулярно друг другу.

Кронштейны для полки этого типа известны из уровня техники, и, в частности, сам заявитель является держателем заявки на патент Италии №102019000013428, а также заявки на патент Италии №102019000016343, в которых описаны устройства, относительно которых настоящее изобретение представляет собой дальнейшее усовершенствование.

В частности, эти известные решения, как правило, отвечают необходимости создания поддерживающего полку устройства, которое сводит к минимуму нарушение эстетических характеристик после установки на полке и которое позволяет легко и быстро производить сборку и разборку самой полки в отношении панелей мебели.

Исключительно в качестве примера, со ссылкой на прилагаемые фиг. 1-3, показан пример кронштейна 100' для полки известного типа, который обеспечивает двустороннее соединение полки с панелями предмета мебели.

Двустороннее соединение между полкой 200 и панелями 300 предмета мебели достигается с помощью поддерживающего полку устройства 100', содержащего палец или штифт 110, который соединен с подвижным зацепляющим средством 150 указанного устройства, предназначенным для перемещения указанного пальца 110 относительно основного корпуса 120 самого устройства.

Основной корпус 120 выполнен с возможностью вставки в указанную полку, в частности, в корпус, образованный в полке по толщине, так что, когда устройство установлено на полке, указанный палец или штифт 110 можно перемещать между рабочим положением, в котором он выступает из края В указанной полки 200, чтобы его можно было вставить в соответствующее отверстие 301 корпуса, выполненное на панели 300 предмета мебели.

Как уже упоминалось, этот известный тип поддерживающего полку устройства 100' содержит основной корпус 120, с которым соединены с возможностью скольжения подвижные зацепляющие средства 150, которые, в свою очередь, соединены с зацепляющим пальцем 110.

Поскольку устройство 100' выполнено так, что его можно вставить в полку 200 по толщине, основной корпус 120 имеет коробообразную форму и предпочтительно образован за счет соединения двух полукорпусов в соответствии с тем, что можно видеть, например, в разобранном виде на фиг. 1.

Однако поддерживающие полки устройства описанного выше типа не лишены недостатков.

Одним из таких недостатков является устойчивость к нагрузкам самого устройства, а также комплекса полка + устройство.

На самом деле потребность в устройстве с все более уменьшенными размерами, которое сводит к минимуму нарушение эстетических характеристик со стороны устройства и гнезда корпуса, создаваемого внутри полки, часто связана с недостаточной устойчивостью к нагрузкам.

В частности, миниатюризация поддерживающего полку устройства предполагает большую концентрацию нагрузок, которые передаются на саму полку через устройство в виде контактных поверхностей между устройством и внутренними поверхностями гнезда корпуса устройства в полке по толщине.

В качестве примера, со ссылкой на прилагаемые фиг. 15 и 16, нагрузки Р, действующие на полку, создают противодействующую силу Rp на пальце устройства, которая, в свою очередь, включает перенос на полку результирующей силы Rr от кронштейна для полки.

Как видно на фиг. 16, результирующая сила Rr, которая передается от устройства на полку, действует именно в соответствии с участком полки, имеющим меньшую толщину, благодаря наличию гнезда в корпусе устройства, образованного в указанном участке.

Это, очевидно, означает, что существуют ограничения, накладываемые устойчивостью к нагрузкам в возможности миниатюризации поддерживающего полку устройства и уменьшения толщины самой полки.

Краткое раскрытие настоящего изобретения

В свете того, что указано выше, задача настоящего изобретения состоит в том, чтобы устранить недостатки, связанные с поддерживающими полки устройствами, известными в предшествующем уровне техники.

В рамках этой задачи цель настоящего изобретения состоит в том, чтобы предложить поддерживающее полки устройство для поддержки и крепления полок к панелям предмета мебели, которое дополнительно повышает механическую прочность самого кронштейна для полки и комплекса кронштейн для полки + полка, оставаясь при этом устройством с уменьшенными габаритами и с уменьшенным нарушение эстетических характеристик.

Задачей настоящего изобретения также является создание поддерживающего полки устройства, которое является более универсальным, поскольку его можно вставлять в полки, имеющие чрезвычайно малую толщину, чтобы его можно было использовать с полками нескольких типов и в мебели с особенно изысканным эстетическим дизайном.

Вышеуказанная задача, а также вышеуказанные цели и другие, которые станут более очевидными далее, достигаются с помощью поддерживающего полку устройства для двустороннего соединения полки с панелями предмета мебели в соответствии с прилагаемой формулой изобретения 1.

Дополнительные характеристики предпочтительных вариантов осуществления устройства согласно настоящему изобретению, описанные в настоящей заявке, являются объектом зависимых пунктов формулы изобретения.

Краткое описание фигур

Дополнительные характеристики и преимущества станут более очевидными из описания предпочтительного, но не исключительного варианта осуществления кронштейна для полки для двустороннего соединения полки с панелями предмета мебели, проиллюстрированного в качестве неограничивающего примера с помощью прилагаемых фигур, на которых:

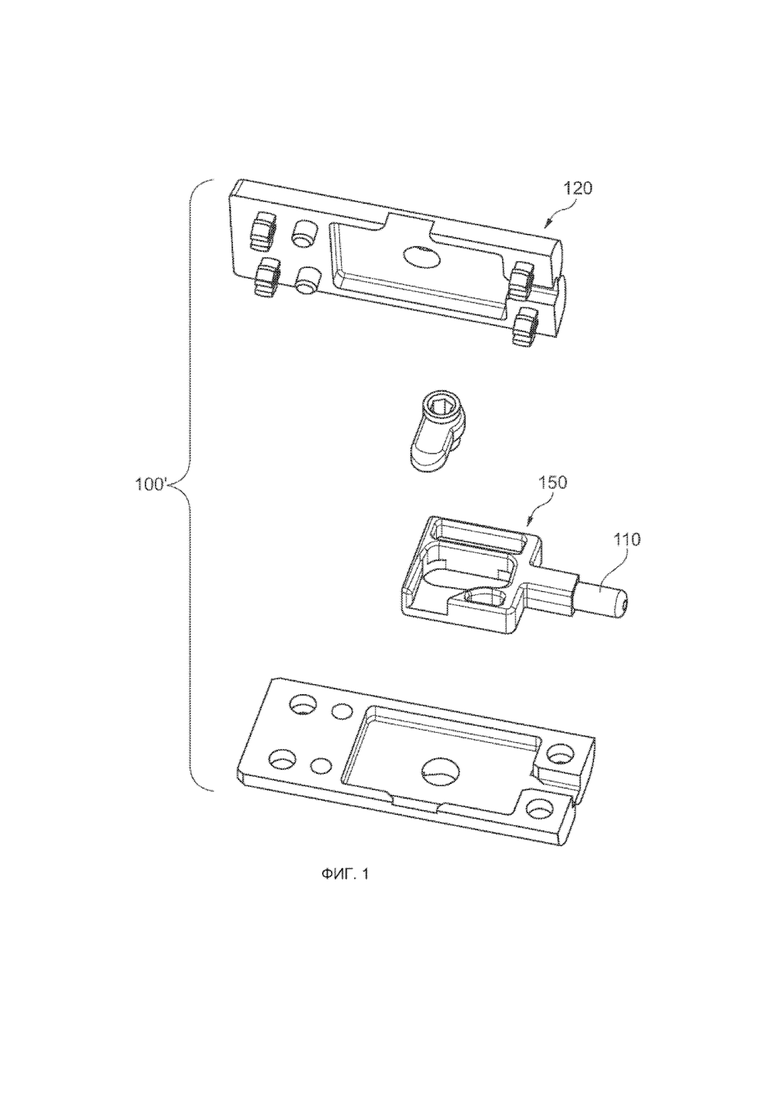

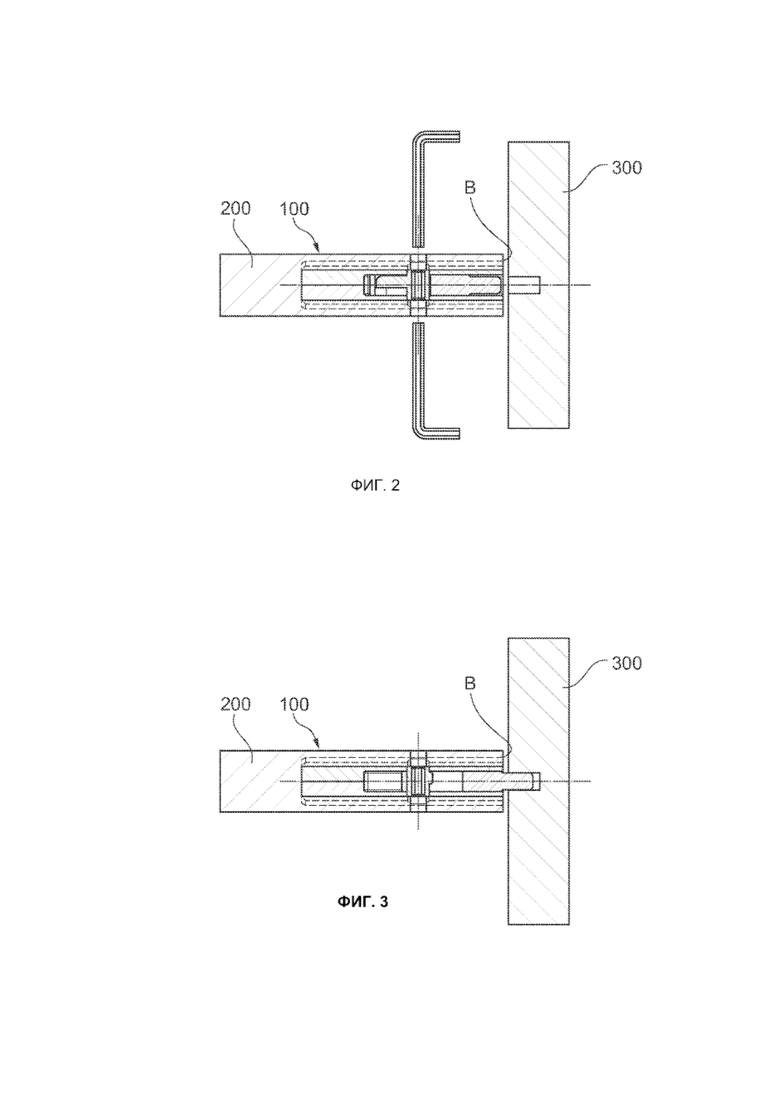

на фиг. 1-3 представлено поддерживающее полку устройство типа, известного из предыдущих патентных заявок на имя того же заявителя, указанного выше;

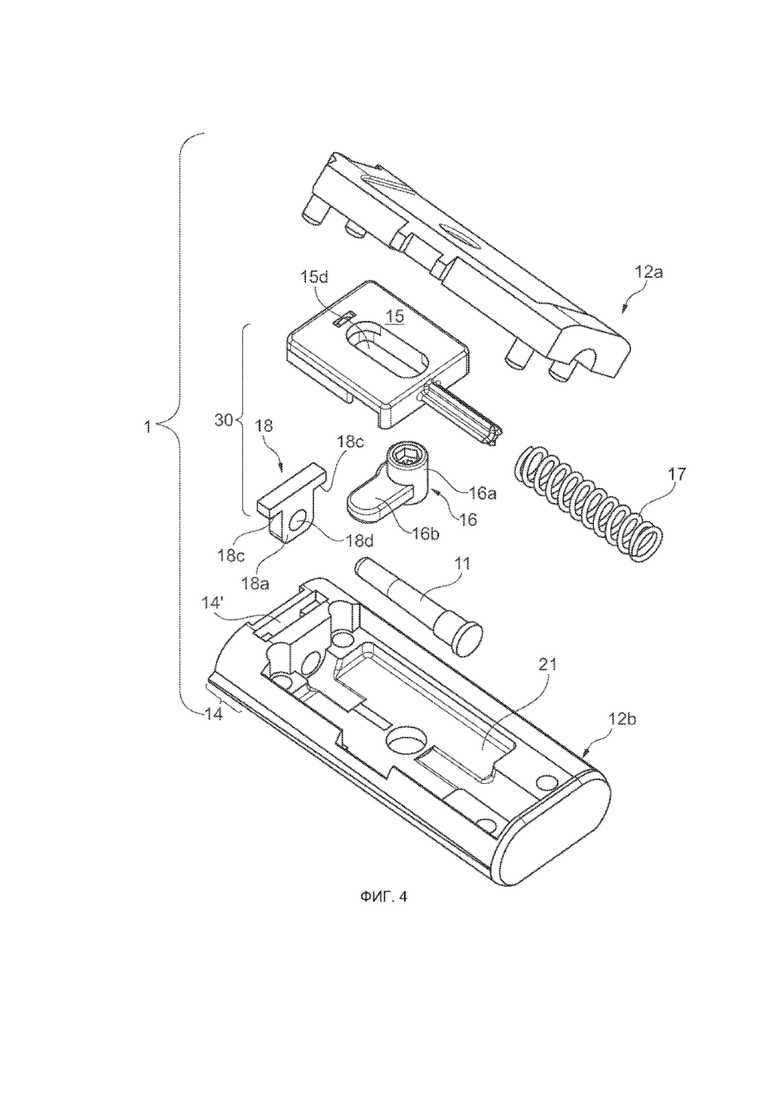

на фиг. 4 показан вид в разобранном виде поддерживающего полку устройства согласно настоящему изобретению;

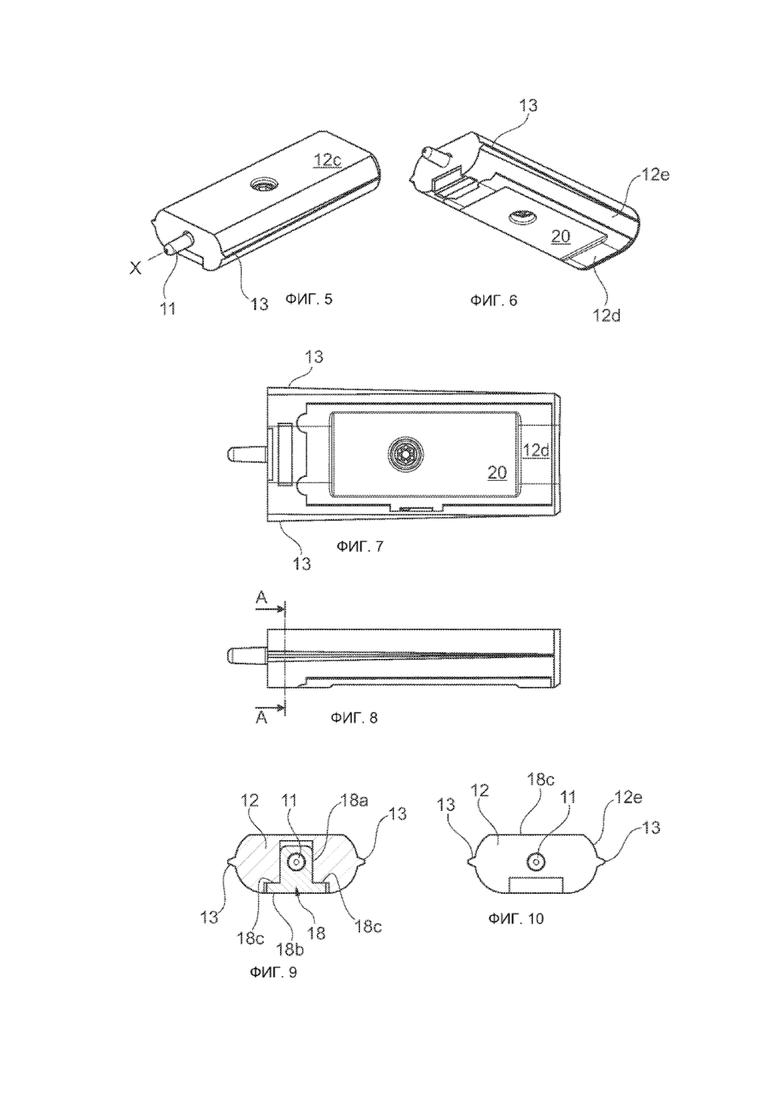

на фиг. 5 и 6 показан вид в перспективе сверху и снизу, соответственно, поддерживающего полку устройства согласно настоящему изобретению;

на фиг. 7 показан вид снизу устройства согласно изобретению;

на фиг. 8 показан вид справа устройства согласно изобретению;

на фиг. 9 показано сечение устройства по плоскости сечения А-А фиг. 8;

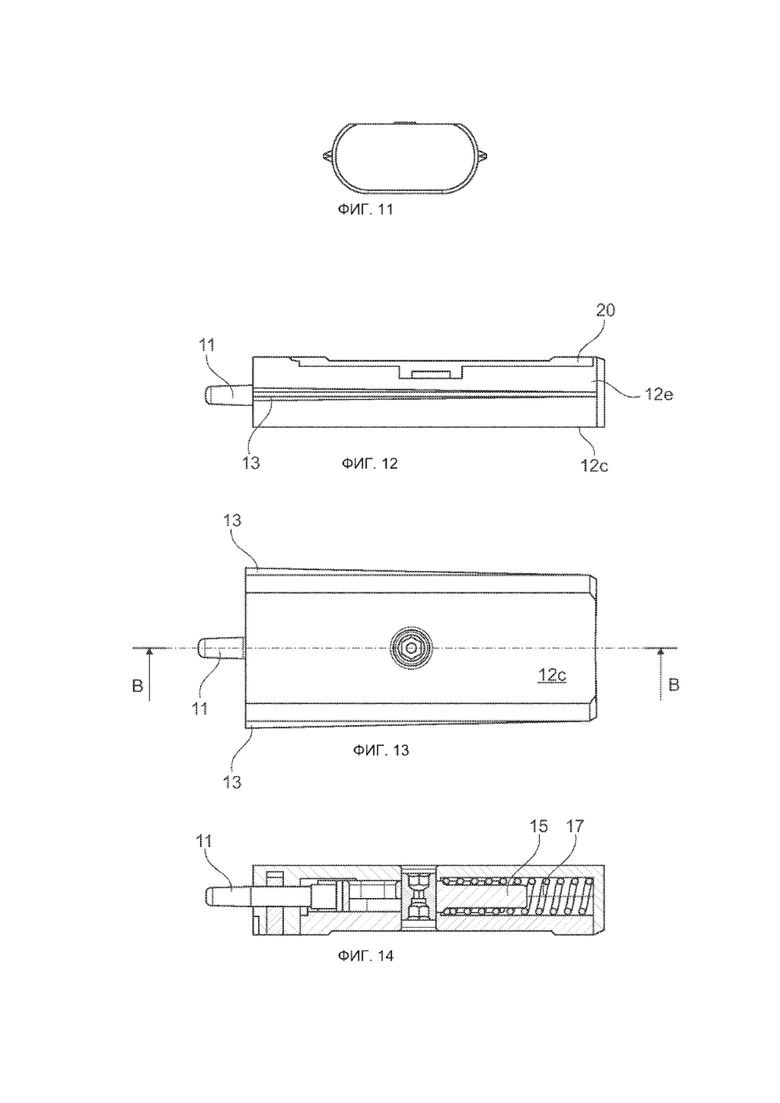

на фиг. 10 и 11 соответственно показан вид спереди и вид сзади поддерживающего полку устройства согласно изобретению;

на фиг. 12 показан вид слева устройства согласно изобретению;

на фиг. 13 показан вид сверху поддерживающего полку устройства согласно изобретению;

на фиг. 14 показано сечение устройства по плоскости сечения В-В на фиг. 13;

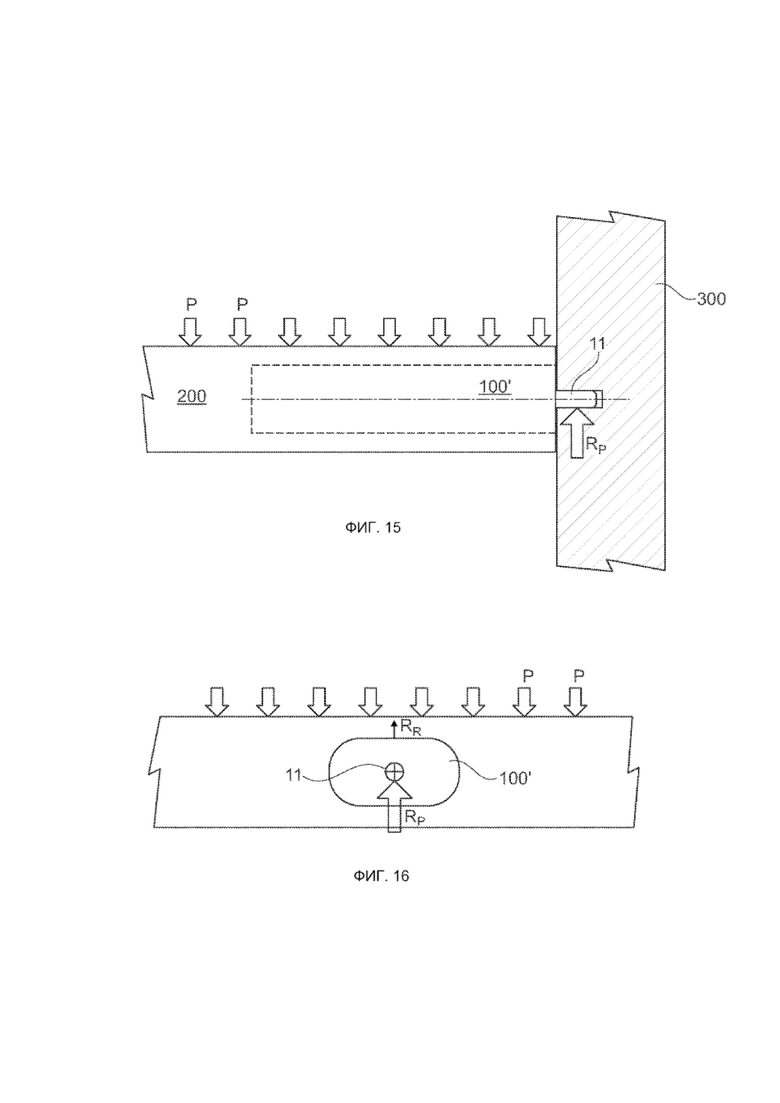

на фиг. 15 и 16 показаны нагрузки, действующие на полку, установленную на панели, и последующая нагрузка на палец кронштейна для полки;

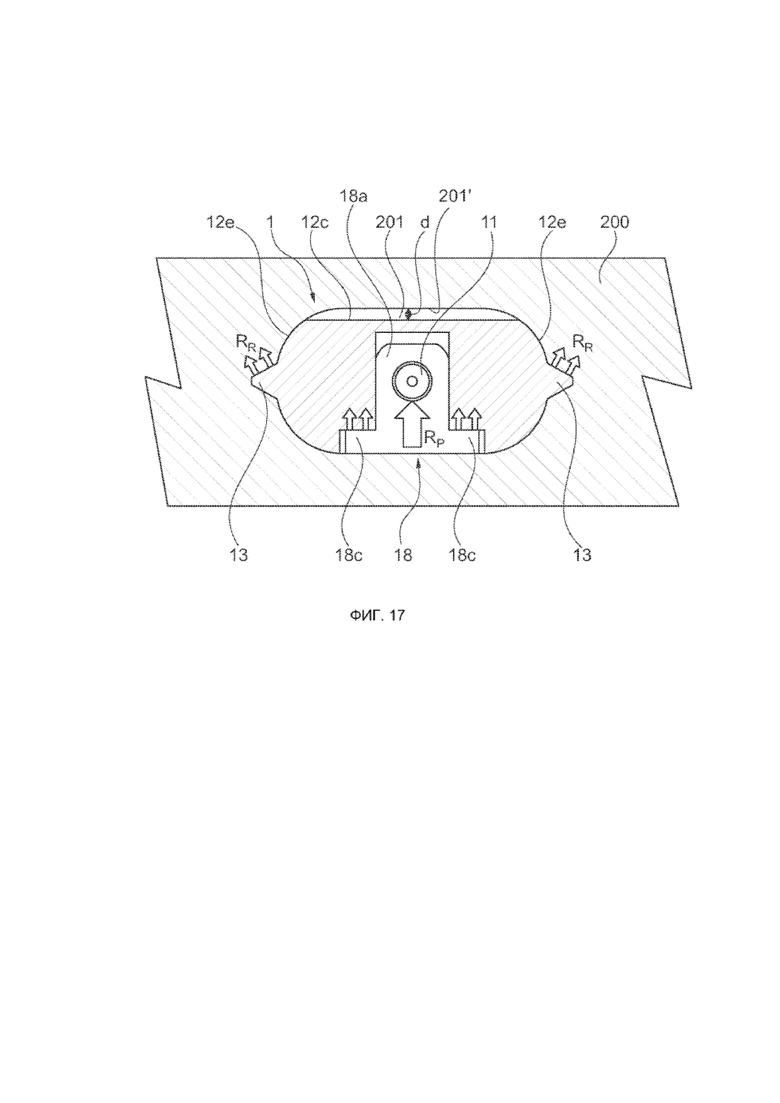

на фиг. 17 показан вид в разрезе в поперечной вертикальной плоскости поддерживающего полку устройства согласно изобретению в соответствии с первым предпочтительным вариантом осуществления, вставленного в гнездо, образованное в полке;

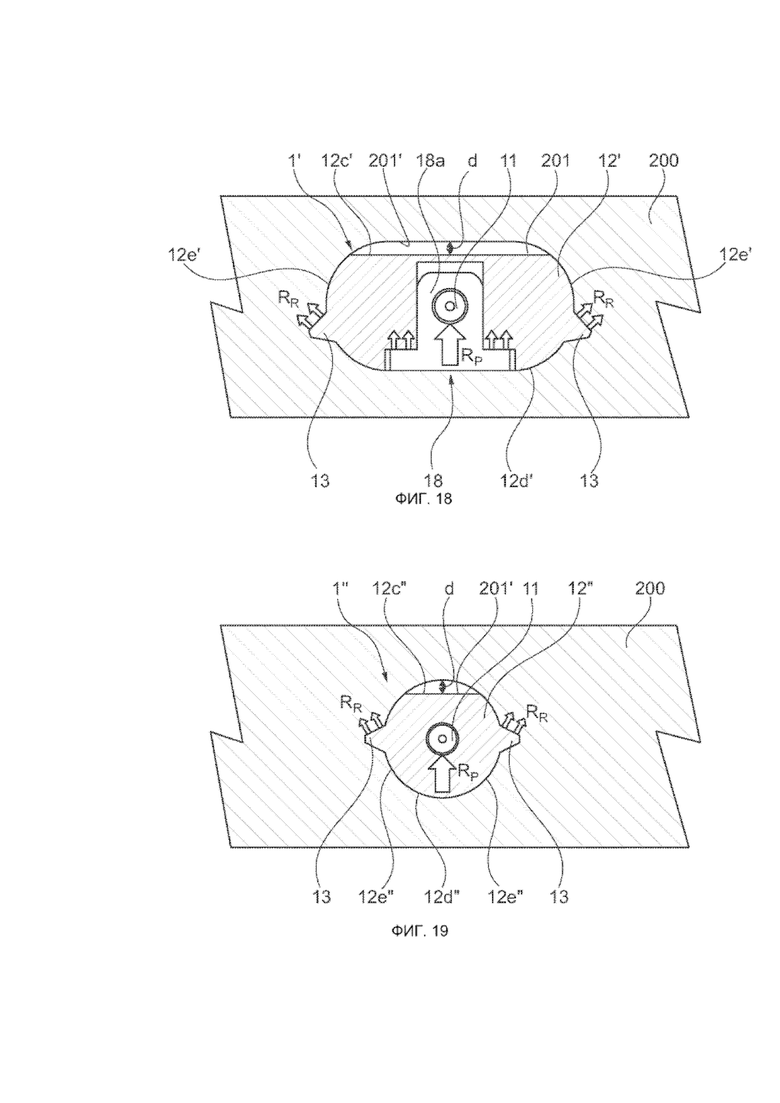

на фиг. 18 показан вид в разрезе в поперечной вертикальной плоскости поддерживающего полку устройства согласно изобретению в соответствии со вторым предпочтительным вариантом осуществления, вставленного в гнездо, образованное в полке;

на фиг. 19 показан вид в разрезе в поперечной вертикальной плоскости поддерживающего полку устройства согласно изобретению в соответствии с третьим предпочтительным вариантом осуществления, вставленного в гнездо, образованное в полке.

Подробное раскрытие настоящего изобретения

С конкретной ссылкой на прилагаемые фиг. 1-3 иллюстрирован пример поддерживающего полку устройства 100' известного типа для двустороннего соединения полки 100' с противоположными панелями 200 предмета мебели, в соответствии с тем, что известно из вышеуказанных патентных заявок на имя того же заявителя.

Поддерживающее полку устройство 100' относится к типу, подходящему для создания соединения с помощью пальца 110, соединенного с полкой 200 и выполненного с возможностью выступать из поперечного края В указанной полки 200, и пригодного для вставки в соответствующее отверстие корпуса 301, образованное на панели 300 предмета мебели, и имеет основной корпус 120, с которым соединены с возможностью скольжения подвижные зацепляющие средства 150, которые выполнены в виде единого целого с пальцем 110 или могут быть соединены с последним с помощью профилированного соединения или блокировки или аналогичных систем.

Устройство 100' известного типа содержит основной корпус, выполненный с возможностью вставки в полку по толщине.

Когда устройство 100' используют, как показано, например, на фиг. 3 и 4, нагрузки, действующие на палец 110, схематически показаны на фиг. 15 и 16.

Как показано на прилагаемых фиг. 15 и 16, нагрузки Р, действующие на полку, вызывают противодействующую силу Rp на палец устройства, которая, в свою очередь, предполагает передачу результирующей силы Rr от кронштейна для полки на полку.

Как видно на фиг. 16, результирующая сила Rr, которая передается от известного устройства 100' на полку 200, действует именно в соответствии с участком полки, имеющим меньшую толщину, благодаря наличию гнезда в корпусе для устройства, образованного в указанном участке.

Для краткости ссылка будет сделана на любое поддерживающее полку устройство 1, 1', 1'', но следует понимать, что настоящее изобретение также относится к комбинации описанного поддерживающего полку устройства и его гнезда корпуса.

Со ссылкой на фиг. 4-19 поддерживающее полку устройство 1, 1', 1'' для двустороннего соединения полки 200 с панелями 300 предмета мебели согласно настоящему изобретению выполнено с возможностью вставки в гнездо 201, образованное в полке 200 по толщине, и для этой цели содержит основной корпус 12, 12', 12'', который соединен с возможностью скольжения с соединительным пальцем 11, подвижным между первым рабочим положением, в котором указанный палец 11 выступает из указанной полки 200, чтобы его можно было вставить в гнездо 301 корпуса, образованное на одной из указанных панелей 300, и вторым втянутым положением, в котором палец 11 не выступает из указанной полки 200 или выступает так, чтобы его можно было в любом случае высвободить из гнезда в 301 корпусе, образованном в панели.

Поддерживающее полки устройство согласно настоящему изобретению предпочтительно содержит основной корпус 12, 12', 12'', имеющий сплошную секцию, соответствующую его передней части 14.

Под выражением «сплошная секция» в данном описании и в последующей формуле изобретения следует понимать, что передняя часть имеет непрерывную стенку, прерываемую только отверстием, через которое проходит палец 11; передняя часть 14, на самом деле хорошо видная, например, на фиг. 4, представляет собой часть устройства, близкую к передней поверхности 14а, из которой выступает палец 11 и которая обращена к панели мебели, когда устройство собрано.

В переднем поперечном сечении площадь отверстия, через которое проходит палец 11, примерно в 10 раз меньше сплошной поверхности передней части; это гарантирует высокую прочность.

Поскольку основной корпус 12, 12' содержит внутри средство 30 для перемещения пальца 11 и поэтому имеет внутреннюю форму, обеспечивающую гнездо 21 для размещения указанного средства 30 перемещения, кронштейн для полки согласно настоящему изобретению предусматривает, что основной корпус 12, 12' имеет переднюю часть 14, на которую не влияет уменьшение толщины материала в результате образования этого гнезда 21. Таким образом, эта передняя часть 14 имеет в поперечной плоскости сечение по всей толщине, внутри которого образовано гнездо 14', которое будет показано далее.

Кроме того, основной корпус 12, 12', 12'' преимущественно имеет такой профиль, что по меньшей мере часть верхней поверхности 12с, 12с', 12с'' основного корпуса 12, 12', 12'' не соприкасается с верхней внутренней стенкой 201' гнезда 201 указанного основного корпуса 12, 12', 12'', образованного внутри указанной полки 200, когда устройство установлено на полке.

Как видно, например, на фиг. 17, 18 и 19, гнездо 201 корпуса, образованное в полке 200, предпочтительно получают путем фрезерования, и оно имеет в поперечной плоскости по существу овальный профиль.

Поперечный овальный профиль гнезда 201 корпуса, как известно, может быть легко получен посредством операции фрезерования, и поэтому он относится к предпочтительным формам наряду с простым круглым сечением цилиндрического отверстия.

Как видно на фиг. 17, 18 и 19, кронштейн 1, 1', 1'' для полки согласно настоящему изобретению имеет, если смотреть в поперечной плоскости, скос, соответствующий указанной по меньшей мере части его верхней поверхности. 12с, 12с', 12'' так, чтобы последние не соприкасались с верхней внутренней поверхностью 201' гнезда 201 корпуса.

Плоский профиль верхней части устройства также хорошо виден на виде в перспективе фиг. 5.

Кроме того, основной корпус 12 поддерживающего полку устройства 1 согласно настоящему изобретению преимущественно содержит на своей внешней поверхности один или несколько выступающих элементов 13, выступающих наружу.

Как видно, в частности, на виде в перспективе на фиг. 5, на виде сверху на фиг. 13 и на виде сбоку на фиг. 11 и 12, поддерживающее полку устройство 1 согласно настоящему изобретению имеет по существу коробообразную форму, содержащую верхнюю поверхность 12 с, нижнюю поверхность 12d, переднюю часть 14, из передней поверхности 14а которой выступает палец 11, и пару боковых поверхностей 12е, и содержит указанные один или несколько выступающих элементов 13, которые выступают наружу из боковых поверхностей 12е коробообразного корпуса 12.

Указанные один или несколько выступающих элементов 13 предпочтительно выступают наружу из указанных боковых поверхностей 12е, по меньшей мере, в соответствии с указанной передней частью 14 коробообразного корпуса 12.

Указанные один или несколько выступающих элементов 13 предпочтительно имеют по существу треугольный профиль в поперечной плоскости, чтобы иметь форму, облегчающую вставку кронштейна 1 для полки в гнездо 201, образованное в полке 200, посредством натяга. Вставка устройства в гнездо предпочтительно может быть принудительной, так что выступающие элементы сами создают свое собственное гнездо в полке, как правило, из дерева, как это происходит при вставке самореза.

Для этого указанные один или несколько выступающих элементов 13 могут иметь большую протяженность в поперечном направлении в соответствии с передней частью 14 коробообразного корпуса 12 и сужаться с уменьшением их общих размеров, в поперечном направлении по направлению к задней части устройства, напротив передней части 14. Таким образом, облегчается вставка кронштейна для полки в гнездо 101 и создание гнезд для указанных выступающих элементов 13.

Кронштейн 1 для полки может быть прочно соединен с гнездом 201 с натягом.

Чтобы обеспечить оптимальное ослабление сил, размеры выступающих элементов предпочтительно должны быть такими, чтобы они имели определенную протяженность по отношению к устройству; на самом деле очевидно, что чрезмерно маленькие выступающие элементы не позволили бы оптимально распределить усилия.

В этом смысле в переднем поперечном сечении и с учетом измерения вдоль линии измерения, начинающейся от центра пальца и доходящей до конца выступающего элемента, отношение между размером выступающего элемента и размером корпуса (оба измерены вдоль указанной линии измерения) предпочтительно находится в диапазоне примерно от 1 к 5 и от 1 к 10; более предпочтительно, если поперечное сечение устройства круглое, вышеуказанное отношение приблизительно равно 1 к 5, тогда как, если поперечное сечение по существу овальное, вышеуказанное отношение приблизительно равно 1 к 10.

Коробообразный корпус 12 поддерживающего полку устройства 1 согласно первому предпочтительному варианту осуществления настоящего изобретения преимущественно имеет по существу симметричный профиль по отношению к горизонтальной плоскости симметрии, и указанные один или несколько выступающих элементов 13 выступают наружу из боковых поверхностей. 12е коробообразного корпуса 12, по существу, в соответствии с указанной горизонтальной плоскостью симметрии.

Таким образом, силы, которые палец 11 передает на кронштейн 1 полки, передаются на полку через эти выступающие элементы 13, как показано на фиг. 17 стрелками Rr (результирующая сила полки), т.е. в части полки, где она имеет сплошную секцию с максимальной толщиной и больше не соответствует верхней части гнезда 101, в котором имеется уменьшенная толщина материала, как это происходит в известных устройствах в соответствии с тем, что схематично показано на фиг. 16.

В соответствии со вторым предпочтительным вариантом осуществления настоящего изобретения, показанным, например, на фиг. 18, поддерживающее полку устройство 1' может иметь указанный один или несколько выступающих элементов 13, выступающих наружу из боковых поверхностей 12е основного корпуса 12' с идеальной горизонтальной плоскостью симметрии.

Опять же, в соответствии с третьим предпочтительным вариантом осуществления настоящего изобретения, показанным, например, на фиг. 19, поддерживающее полку устройство 1'' может иметь по существу цилиндрический основной корпус 12'', предпочтительно имеющий один или несколько выступающих элементов 13, которые выступают наружу вбок от указанного основного корпуса 12''.

Еще более предпочтительно, чтобы лучше распределить силы, которые передаются от кронштейна для полки на полку, указанные один или несколько выступающих элементов 13 проходят по всей длине боковых поверхностей 12е, 12е', 12е'' основного корпуса 12, 12', 12'', предпочтительно сужаясь, как уже упоминалось, от передней части к задней части устройства.

Поддерживающее полку устройство 1', 1'' согласно настоящему изобретению предпочтительно имеет основной корпус 12', 12'', имеющий в плоскости поперечного сечения по существу «уплощенный» овальный профиль, т.е. в котором поперечные стороны имеют прямое сечение.

Эта конфигурация, как уже упоминалось, является одной из предпочтительных конфигураций, поскольку она позволяет вставлять ее в гнездо 201, образованное в полке 200, посредством простой операции фрезерования.

Коробообразный корпус 12, 12', 12'' предпочтительно имеет верхнюю поверхность 12с, 12с', 12с'', которая имеет скос, хорошо видимый, например, на фиг. 5, так что при использовании, когда устройство вставлено в гнездо 201, имеющее по существу овальное сечение, полученное за счет фрезерования, указанная верхняя поверхность 12с, 12с', 12с'' основного корпуса 12, 12', 12'' не соприкасается с верхней внутренней стенкой 201' указанного гнезда 201 корпуса.

Результат, полученный, когда устройство вставлено в гнездо, образованное в полке, можно увидеть на фиг. 17, где можно увидеть расстояние d, созданное между верхней поверхностью 12с, 12с', 12с'' основного корпуса 12, 12', 12'' устройства 1, 1', 1'' и верхней внутренней поверхностью 201' гнезда 201 корпуса, образованного в полке 200.

В соответствии с тем, что проиллюстрировано в качестве неограничивающего примера на прилагаемых фигурах, основной корпус 12 поддерживающего полку устройства 1 согласно настоящему изобретению содержит основной корпус 12b, который внутри образует гнездо 21 для размещения исполнительного средства 15, 16, 17 пальца 11, и крышку 12а, предназначенную для закрытия указанного основного корпуса 12b сверху.

Согласно предпочтительному варианту осуществления поддерживающего полку устройства 1 согласно настоящему изобретению, показанному на прилагаемых фигурах, коробообразный корпус 12 содержит, в соответствии с передней частью 14, имеющей сплошную секцию, открытое гнездо 14', соответствующее нижней поверхности 12d коробообразного корпуса 12 и подходящее для приема Т-образной гайки 18.

Гайка 18 содержит основной корпус 18а, снабженный сквозным отверстием 18d для прохождения пальца 11, и базовую часть 18b, образующую два крыла 18 с, выступающие в боковом направлении по отношению к указанному основному корпусу 18а.

Когда устройство собрано, основной корпус 18а гайки 18 вставлен в указанное гнездо 14', тогда как крылья 18с указанной базовой части 18 упираются в указанный коробообразный корпус 12.

Ситуацию можно очень ясно увидеть на фиг. 17, где результирующие векторы сил, сбрасываемых через гайку 18, когда результирующая сила Rp приложена к пальцу 11, представлены стрелками Rd.

Как видно, благодаря наличию Т-образной гайки 18 и пересекаемому пальцу 11 силы Rp, которые при работе устройства действуют на палец 11, передаются на коробообразный корпус 12 в соответствии с его передним участком 14, имеющим сплошное сечение.

Исполнительные средства 15, 16, 17 указанного пальца 11 предпочтительно включают в себя средство 15 осевого перемещения пальца 11, которые могут перемещаться вдоль направления X продольного перемещения пальца 11, и средство 16 преобразования движения, предназначенные для преобразования вращения исполнительного инструмента в поступательное движение указанного средства 15 осевого перемещения.

Указанное средство 15 осевого перемещения пальца 11 предпочтительно содержит ползунок 15, соединенный или изготовленный в виде единого целого с указанным пальцем 11. В свою очередь, ползунок 15 содержит продольный паз 15а и профилированное внутреннее гнездо, а средство преобразования движения содержит вращающийся элемент 16, имеющий по существу цилиндрический основной корпус 16а, и кулачковый элемент 16b, соединенный с указанным основным корпусом 16а.

Цилиндрический основной корпус 16а вращающегося элемента 16 вставлен с возможностью вращения в указанный продольный паз 15а указанного ползунка 15, а указанный кулачковый элемент 16b взаимодействует с внутренним профилированным гнездом указанного ползунка 15, так что вращение основного корпуса 16а вращающегося элемента 16, создаваемого оператором с помощью инструмента типа, показанного на фиг. 2 и 3, вызывает перемещение ползунка 15 в осевом направлении X.

Указанное средство 15 осевого перемещения пальца 11 предпочтительно дополнительно содержит связанное с указанным ползунком 15 упругое средство, например, содержащее винтовую пружину 17, подходящее для удержания указанного ползунка 15 в выдвинутом положении и, следовательно, указанного пальца 11 в его рабочем положении. Для того, чтобы втянуть ползунок и, следовательно, палец, необходимо преодолеть действие пружины 17, тогда как простым вращением вращающегося элемента 16 с помощью инструмента кулачок 16b можно вывести из заблокированного состояния устройства в нерабочее положение, позволяющее выдвинуть ползунок 15 под действием пружины 17.

В поддерживающем полку устройстве 1 согласно настоящему изобретению ползунок 15 и палец 11 предпочтительно соединены друг с другом посредством профилированного соединения.

Настоящее изобретение было описано в иллюстративных, но не ограничивающих целях, со ссылкой на различные предпочтительные варианты осуществления, однако следует понимать, что вариации и/или модификации могут быть применены специалистом в данной области, не отступая при этом от объема защиты, определенного в прилагаемой формуле изобретения.

Изобретение относится к поддерживающему устройству для мебельных полок для двустороннего соединения полки с противоположными панелями предмета мебели. Поддерживающее полку устройство для двустороннего соединения полки с панелями предмета мебели выполнено с возможностью вставки в гнездо, образованное в указанной полке по толщине, и содержит основной корпус, который соединен с возможностью скольжения с соединительным пальцем, подвижным между первым рабочим положением, в котором указанный палец выступает из указанной полки с возможностью вставки в гнездо корпуса, образованное на одной из указанных панелей, и вторым убранным положением, в котором указанный палец не выступает из указанной полки или выступает с возможностью высвобождения из указанного гнезда в корпусе. Основной корпус содержит на своей внешней поверхности один или несколько выступающих элементов, которые выполнены с возможностью выступать наружу из указанного основного корпуса, выполненного таким образом, что усилия, которые палец передает на кронштейн полки, передаются на полку через выступающие элементы. Один или несколько выступающих элементов проходят по всей длине боковых поверхностей основного корпуса, имеют поперечную протяженность в соответствии с передней частью основного корпуса и сужаются с уменьшением их общих размеров в поперечном направлении по направлению к задней части устройства, противоположной передней части. Технический результат направлен на обеспечение полного сокрытия устройства из поля зрения, когда полка собрана, обеспечивая при этом безопасное и стабильное соединение полки, способной выдерживать даже очень большие нагрузки. 19 з.п. ф-лы, 19 ил.

1. Поддерживающее полку устройство (1, 1', 1") для двустороннего соединения полки (200) с панелями (300) предмета мебели, причем указанное устройство выполнено с возможностью вставки в гнездо (101), образованное в указанной полке (200) по толщине, и содержит основной корпус (12, 12', 12"), который соединен с возможностью скольжения с соединительным пальцем (11), подвижным между первым рабочим положением, в котором указанный палец (11) выступает из указанной полки (100) с возможностью вставки в гнездо (301) корпуса, образованное на одной из указанных панелей (300), и вторым убранным положением, в котором указанный палец (11) не выступает из указанной полки (200) или выступает с возможностью высвобождения из указанного гнезда (301) в корпусе, отличающееся тем, что указанный основной корпус (12, 12', 12") содержит на своей внешней поверхности один или несколько выступающих элементов (13), которые выполнены с возможностью выступать наружу из указанного основного корпуса (12), выполненного таким образом, что усилия, которые палец (11) передает на кронштейн (1) полки, передаются на полку через указанные выступающие элементы (13), и при этом указанные один или несколько выступающих элементов (13) проходят по всей длине указанных боковых поверхностей (12е, 12е', 12е") указанного основного корпуса (12, 12', 12"), имеют поперечную протяженность в соответствии с передней частью (14) основного корпуса (12, 12', 12") и сужаются с уменьшением их общих размеров в поперечном направлении по направлению к задней части устройства (1, 1', 1"), противоположной передней части (14).

2. Поддерживающее полку устройство (1, 1’) по п. 1, отличающееся тем, что указанный основной корпус (12, 12') имеет коробообразную форму, содержащую верхнюю поверхность (12с, 12с'), нижнюю поверхность (12d, 12d'), переднюю часть (14), из передней поверхности (14а) которой выступает указанный палец (11), и пару боковых поверхностей (12е, 12е').

3. Поддерживающее полку устройство (1") по п. 1, отличающееся тем, что указанный основной корпус (12") имеет цилиндрическую форму и содержит скошенную верхнюю поверхность (12с"), нижнюю поверхность (12d") и боковую поверхность (12e'').

4. Поддерживающее полку устройство (1, 1’, 1'') по п. 1 или 2, отличающееся тем, что указанные один или несколько выступающих элементов (13) выступают наружу из боковых поверхностей (12е, 12е') указанного коробообразного корпуса.

5. Поддерживающее полку устройство (1") по п. 3, отличающееся тем, что указанные один или несколько выступающих элементов (13) выступают наружу из боковой поверхности (12е'') указанного цилиндрического корпуса (12'').

6. Поддерживающее полку устройство (1, 1’, 1") по любому из предшествующих пунктов, отличающееся тем, что указанные один или несколько выступающих элементов (13) выполнены с возможностью выступать наружу из указанных боковых поверхностей (12е, 12е', 12e"), по крайней мере, в соответствии с указанной передней частью (14) указанного основного корпуса (12, 12', 12").

7. Поддерживающее полку устройство (1) по п. 1, отличающееся тем, что один или несколько выступающих элементов (13) имеют треугольный профиль в поперечной плоскости.

8. Поддерживающее полки устройство (1, 1'') по любому из предшествующих пунктов, отличающееся тем, что указанный основной корпус (12, 12'') имеет симметричный профиль относительно горизонтальной плоскости симметрии, причем указанный один или несколько выступающих элементов (13) выполнены с возможностью выступать наружу из указанных боковых поверхностей (12е, 12е') указанного основного корпуса (12) в соответствии с указанной горизонтальной плоскостью симметрии.

9. Поддерживающее полку устройство (1’) по любому из предшествующих пунктов, отличающееся тем, что указанный основной корпус (12') содержит один или несколько выступающих элементов (13), выполненных с возможностью выступать наружу из указанных боковых поверхностей (12е') указанного основного корпуса (12), расположенного ниже горизонтальной плоскости симметрии.

10. Поддерживающее полку устройство (1, 1') по любому из предшествующих пунктов, отличающееся тем, что коробообразный корпус (12, 12') имеет в плоскости поперечного сечения уплощенный овальный профиль, поперечные стороны которого имеют прямолинейное сечение.

11. Поддерживающее полки устройство (1, 1', 1") по любому из предшествующих пунктов, отличающееся тем, что верхняя поверхность (12с, 12с', 12с") указанного основного корпуса (12, 12', 12'') имеет скос.

12. Поддерживающее полку устройство (1) по любому из предшествующих пунктов, отличающееся тем, что указанный коробообразный корпус (12) содержит основной корпус (12b), образующий внутри гнездо для размещения исполнительного средства (15, 16, 17) указанного пальца (11) и крышку (12а), выполненную с возможностью закрытия указанного коробообразного корпуса (12) сверху.

13. Поддерживающее полки устройство (1, 1', 1") по любому из предшествующих пунктов, отличающееся тем, что указанный основной корпус (12, 12', 12") имеет сплошную секцию, соответствующую его передней части (14), из поверхности (14а) которой выступает указанный палец (11).

14. Поддерживающее полки устройство (1, 1', 1") по любому из предшествующих пунктов, отличающееся тем, что указанный основной корпус (12, 12', 12") имеет профиль такой формы, что верхняя поверхность (12с, 12с', 12с") основного корпуса (12, 12', 12") не соприкасается с верхней внутренней стенкой (101') гнезда (201) в корпусе указанного основного корпуса (12, 12', 12''), образованного внутри указанной полки (200).

15. Поддерживающее полку устройство (1, 1') по любому из предшествующих пунктов, отличающееся тем, что указанный коробообразный корпус (12, 12') содержит гнездо (14') в соответствии с указанной передней частью (14), имеющей сплошную секцию, открытую на нижней поверхности (12d, 12d') коробообразного корпуса (12, 12') и выполненную с возможностью размещения Т-образной гайки (18), которая содержит основной корпус (18а), снабженный сквозным отверстием (18d) для прохождения пальца (11), и базовую часть (18b), образующую два крыла (18с), выступающие в боковом направлении по отношению к указанному основному корпусу (18а).

16. Поддерживающее полку устройство (1, 1') по п. 1, отличающееся тем, что при сборке устройства основной корпус (18а) указанной Т-образной гайки (18) выполнен с возможностью вставки в указанное гнездо (14'), тогда как указанные крылья (18с) указанной базовой части (18) выполнены с возможностью упора в указанный основной корпус (12, 12''), так что силы, которые при использовании устройства действуют на палец (11), передаются через указанную Т-образную гайку (18) на коробообразный корпус (12, 12'') в соответствии с его передней частью (14), имеющей сплошное сечение.

17. Поддерживающее полку устройство (1, 1', 1") по любому из предшествующих пунктов, отличающееся тем, что указанное исполнительное средство (15, 16, 17) указанного пальца (11) содержит средство (15) осевого перемещения пальца (11), перемещаемое вдоль направления осевого перемещения (Х) пальца (11), и средство (16) преобразования движения, выполненное с возможностью преобразования вращательного движения исполнительного инструмента в поступательное движение указанного средства (15) осевого перемещения.

18. Поддерживающее полку устройство (1, 1', 1") по п. 1, отличающееся тем, что указанное средство (15) осевого перемещения пальца (11) содержит ползунок (15), соединенный или выполненный в виде единого целого с указанным пальцем (11), причем указанный ползунок (15) содержит продольный паз (15а) и профилированное внутреннее гнездо, и при этом указанное средство (16) преобразования движения содержит элемент (16), имеющий цилиндрический основной корпус (16а) и кулачковый элемент (16b), соединенный с указанным основным корпусом (16а), причем указанный основной корпус (16а) указанного элемента (16) вставлен с возможностью вращения в указанный продольный паз (15а) указанного ползунка (15), а указанный кулачковый элемент (16b) взаимодействует с внутренним профилированным гнездом указанного ползунка (15), так что вращение основного корпуса (16а) указанного элемента (16) с помощью инструмента вызывает перемещение ползунка (15) в осевом направлении.

19. Поддерживающее полку устройство (1, 1', 1") по предыдущему пункту, отличающееся тем, что указанное средство (15) осевого перемещения пальца (11) дополнительно содержит соединенное с указанным ползунком (15) упругое средство (17), предназначенное для удержания указанного ползунка в выдвинутом положении и, следовательно, указанного пальца (11) в его рабочем положении.

20. Поддерживающее полку устройство (1, 1', 1") по любому из предшествующих пунктов, отличающееся тем, что указанный ползунок (15) и указанный палец (11) соединены друг с другом с помощью профилированного соединения.
