ИНКУБАТОР Российский патент 2025 года по МПК A01K41/00

Изобретение относится к области птицеводства. Представленное устройство может быть использовано для вывода цыплят на птицеводческих фермах и в личных хозяйствах.

В патенте RU 219220 U1 (11.04.2023) описан выводной инкубатор для яиц птиц, содержащий корпус, нагревательный элемент, вентилятор, систему увлажнения воздуха, основной датчик температуры, лотки для яиц, механизм поворота лотков и блок управления инкубатором с экраном и аварийной сигнализацией, отличающийся тем, что дополнительные датчики температуры снабжены запасом кабелей, позволяющих осуществлять их установку в любой точке инкубатора, блок управления инкубатором фиксирует разность температур дополнительных датчиков температуры, скорость вращения вентилятора регулируется автоматически на основании данных о разности температур дополнительных датчиков температуры.

Недостатком данного устройства является отсутствие системы регуляции влажности и микроклимата инкубатора, а также отсутствует система контроля качества и развития плода в яйце.

В патенте RU 2343700 C1 (08.10.2007) описан способ обработки яиц в инкубаторах, включающий в себя озонирование воздушной среды внутри инкубационной камеры, отличающийся тем, что подачу озоновоздушной смеси внутрь инкубатора осуществляют мембранным компрессором производительностью 5 м³/ч, а озоновоздушная смесь имеет концентрацию озона 20-40 мг/м³.

Недостатком данного способа является обработка озоном без создания микроклимата в инкубаторе.

В патенте RU 2270453 C2 (24.02.2004) описано устройство для создания термоконтрастного режима в инкубаторе, включающее в себя таймер и реле с контактом, отличающееся тем, что оно дополнительно содержит термонезависимый резистор, периодически подсоединяющийся параллельно штатному термопреобразователю терморегулятора инкубатора с помощью контакта реле таймера, причем реле имеет слаботочный контакт, а нагреватель и охладитель инкубатора подключены к его терморегулятору постоянно.

Недостатком устройства является его специфичность: устройство рассчитано лишь на изменение температуры, не затрагивая другие факторы микроклимата инкубатора.

В патенте RU 55252 U1 (22.03.2006) описан механизм поворота яиц бытового инкубатора, содержащего лоток и расположенный в нем сепаратор в виде рамки с продольными и поперечными элементами, образующими ячейки для яиц, а также механизм перемещения сепаратора относительно лотка, отличающийся тем, что механизм перемещения сепаратора выполнен на базе электрического двигателя-редуктора, установленного снаружи корпуса инкубатора, выходной вал которого снабжен эксцентриком, который соединен с сепаратором посредством тяги и устройство по п. 1, отличающееся тем, что выходной вал двигателя-редуктора снабжен регулируемым по длине эксцентриком или набором сменных эксцентриков.

Недостатком данного устройства, так же как и предыдущего, является его специфичность в действии, но здесь ограничена еще и область применения (для бытового инкубатора).

Наиболее близким аналогом заявляемого изобретения является техническое решение, раскрытое в патенте RU 2030861 C1 (20.03.1995), в котором инкубатор содержит корпус в виде основания и крышки, в котором размещены система обеспечения микроклимата, лотки с фиксаторами для яиц, установленные параллельно друг другу, фиксаторы яиц, выполненные в виде зажимов с расположением яиц в них тупым концом вверх, и обогревающее устройство.

Недостатком данного устройства является отсутствие системы контроля состояния яиц, их отбраковки, видеонаблюдения, дезинфекции и поддержания микроклимата.

Техническим результатом является расширение функциональных возможностей инкубатора и повышение качества условий выращивания птиц.

Технический результат достигается тем, что инкубатор содержит корпус в виде основания и крышки (на рисунке не указан), в котором размещены система контроля микроклимата, включающая датчики влажности, температуры и СО₂, увлажнитель воздуха, лотки с фиксаторами для яиц, установленные параллельно друг другу, фиксаторы яиц выполнены в виде зажимов с расположением яиц в них тупым концом вверх и обогревающее устройство, расположенное на корпусе. Инкубатор имеет подающее устройство с автоматизированной дверцей, работающей от микроконтроллера, лампу дневного света, расположенную над лотками, реверсивный транспортер, установленные после него тензорные датчики и видеокамера для фиксации местонахождения и качества яйца и бункер для отбракованных яиц, транспортер с зажимами для яйца для точечного перемещения их в лоток и извлечения при необходимости, датчики пульса, установленные около каждого лотка, озонатор для дезинфекции, расположенный над лотками, и установленный под ними поддон для выводка и установленное под ним дополнительное обогревающее устройство.

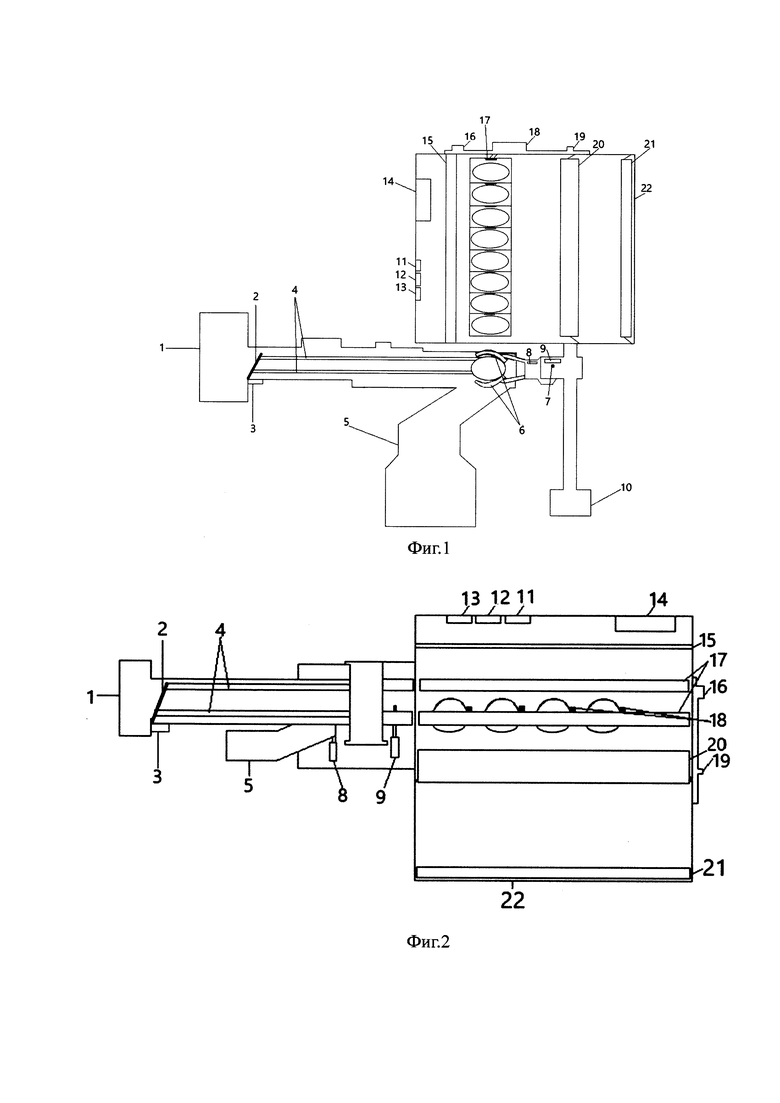

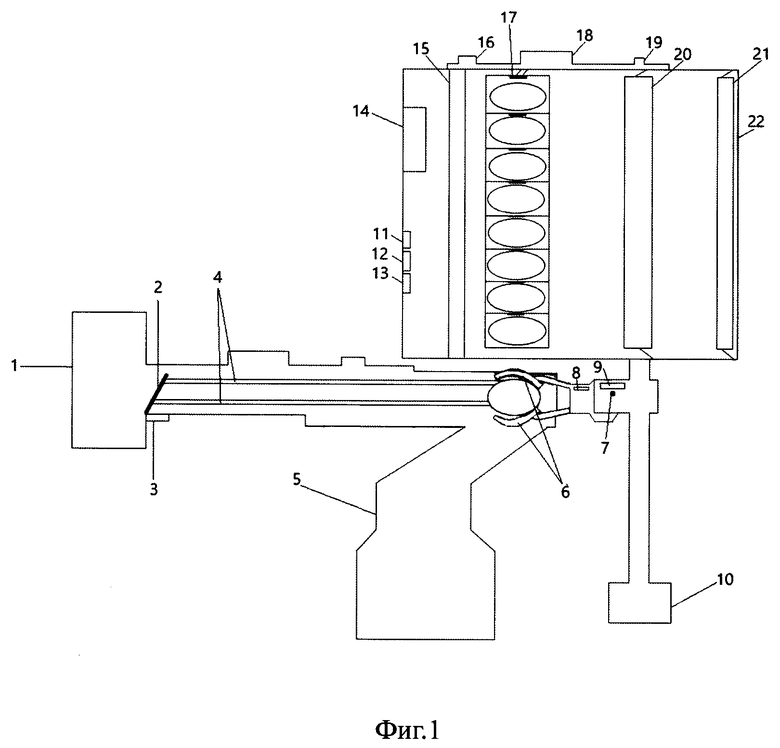

Сущность изобретения поясняется чертежом, где на фиг. 1 - схема инкубатора вид сверху; на фиг. 2 - схема инкубатора вид спереди.

Инкубатор содержит подающее устройство 1, открывающееся с помощью автоматической двери 2, работающей за счет микроконтроллера 3, передвижение яиц обеспечивает реверсивный транспортер 4, под ним находится бункер 5 для отбракованных яиц. Захват яиц осуществляется зажимами 6, над которыми установлены видеокамера 7 и тензорный датчик 8 для отбракованных и тензорный датчик 9 для подходящих яиц. После них установлен транспортер 10, направляющий яйца внутрь инкубатора, имеющего систему обеспечения микроклимата за счет установленных датчиков СО₂ 11, температуры 12, влажности 13. Дезинфекция осуществляется озонатором 14, а освещение лампой 15, поддержание оптимальной влажности увлажнителем воздуха 16. Для контроля оплодотворенности яиц на лотках 17 около каждого из них установлены датчики пульса 18. Под ними сбоку установлено обогревающее устройство 19 для обогрева вылупившихся птенцов, находящихся в поддоне 20. Под ним находится дно инкубатора 21 с подогревом 22 для сохранения птенцов перед извлечением.

Инкубатор работает следующим образом. Яйца из подающего устройства 1 подаются по одному на реверсивный транспортер 4 после открытия автоматической двери 2 с помощью микроконтроллера 3 при команде оператора. Захваченное зажимами 6 яйцо осматривается видеокамерой 7 и в случае брака направляется в бункер для отбракованных яиц 5. Его движение в нужный бункер фиксируется в данном случае тензорным датчиком 8. В случае если яйцо подходит для инкубации, то оно с помощью транспортера 10 перемещается в направляющие с лотками 17, где осуществляется контроль оплодотворенности яиц за счет использования датчиков пульса 18 и микроклимата датчиками CO₂ 11, температуры 12, влажности 13. Дезинфекция осуществляется озонатором 14, а освещение лампой 15, поддержание оптимальной влажности увлажнителем воздуха 16 и оптимальной температуры обогревающим устройством 19 и подогревом 21. После вылупления птенцы находятся в поддоне 20, затем их опускают на дно инкубатора 22, где их может достать человек, минимально нарушив микроклимат внутри инкубатора.

Изобретение относится к области птицеводства, предназначено для вывода цыплят и может быть применено на птицеводческих фермах и в личных хозяйствах. Инкубатор содержит корпус в виде основания и крышки (на рисунке не указан), в котором размещены система контроля микроклимата, включающая датчики влажности, температуры и СО₂, увлажнитель воздуха, лотки с фиксаторами для яиц, установленные параллельно друг другу, фиксаторы яиц выполнены в виде зажимов с расположением яиц в них тупым концом вверх и обогревающее устройство, расположенное на корпусе. Инкубатор имеет подающее устройство с автоматизированной дверцей, работающей от микроконтроллера, лампу дневного света, расположенную над лотками, реверсивный транспортер, установленные после него тензорные датчики и видеокамера для фиксации местонахождения и качества яйца и бункер для отбракованных яиц, транспортер с зажимами для яйца для точечного перемещения их в лоток и извлечения при необходимости, датчики пульса, установленные около каждого лотка, озонатор для дезинфекции, расположенный над лотками, установленный под лотками поддон для выводка и установленное под ним дополнительное обогревающее устройство. Изобретение обеспечивает повышение качества инкубации. 2 ил.

Инкубатор, содержащий корпус в виде основания и крышки, в котором размещены система контроля микроклимата, включающая датчики влажности, температуры и СО₂, увлажнитель воздуха, лотки с фиксаторами для яиц, установленные параллельно друг другу, фиксаторы яиц, выполненные в виде зажимов с расположением яиц в них тупым концом вверх, и обогревающее устройство, расположенное на корпусе, отличающийся тем, что имеет подающее устройство с автоматизированной дверцей, работающей от микроконтроллера, лампу дневного света, расположенную над лотками, реверсивный транспортер, установленные после него тензорные датчики и видеокамера для фиксации местонахождения и качества яйца и бункер для отбракованных яиц, транспортер с зажимами для яйца для точечного перемещения их в лоток и извлечения при необходимости, датчики пульса, установленные около каждого лотка, озонатор для дезинфекции, расположенный над лотками, установленный под лотками поддон для выводка и установленное под ним дополнительное обогревающее устройство.
