Способ завивки волос Российский патент 2025 года по МПК A45D7/00

Описание патента на изобретение RU2840406C1

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к способу завивки волос и более конкретно к термомеханическому способу завивки волос.

УРОВЕНЬ ТЕХНИКИ

Термомеханический способ завивки волос включает, как известно, следующие этапы:

- обеспечение наличия парикмахерского приспособления, содержащего стержень, который нагревается и который имеет радиус наматывания пряди волос более 10 мм, например, около 12,5 мм,

- наматывание пряди волос вокруг стержня,

- нагревание пряди волос, намотанной вокруг стержня, до температуры нагрева, составляющей от 170 до 230°С, например, около 200°С,

- приложение высокого напряжения наматывания к пряди волос, которая намотана вокруг стержня.

Использование стержня с большим радиусом наматывания позволяет получать эстетичные локоны.

Однако применение высокого напряжения наматывания к пряди волос, в частности, более 20 МПа и, например, около 30 МПа, вызывает деградацию внутренней структуры волос, в частности волосяного волокна.

Кроме того, нагрев волос, намотанных вокруг стержня, до температуры нагрева, составляющей от 170 до 230°С, также вызывает повреждение волос, в частности, когда эта температура связана с предыдущим напряжением наматывания.

Наконец, сохранность локонов, полученных таким методом завивки, то есть их долговечность с течением времени, оказывается недостаточной.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на устранение всех или части этих недостатков.

Техническая проблема, лежащая в основе изобретения, заключается, в частности, в создании способа завивки волос, который позволяет получить локоны, обладающие высокой сохранностью, с одновременным ограничением рисков деградации волос.

С этой целью настоящее изобретение относится к способу завивки волос, предпочтительно к термомеханическому способу завивки волос, включающему следующие этапы:

- обеспечение наличия парикмахерского приспособления, содержащего нагреваемый стержень, который имеет радиус наматывания пряди волос, составляющий от 2,5 до 7,5 мм, например, от 4 до 6 мм и предпочтительно в диапазоне 5 мм,

- наматывание пряди волос вокруг стержня, и

- приложение напряжения наматывания, меньшего или равного 0,25 МПа, к пряди волос, намотанной вокруг стержня.

Выражение «нагреваемый стержень» относится к различным типам стержня, которые хорошо известны специалистам в данной области техники. Таким образом, оно охватывает, в частности, непосредственно нагревающий стержень, то есть стержень, который сам может обеспечивать тепло, например, содержать нагревательный элемент, такой как, например, электрический резистор; другими словами, тепло является внутренним по отношению к стержню. Это выражение также охватывает опосредованно нагревающий стержень, то есть стержень, который будет выделять тепло, которое он накопил, например, после помещения в горячую среду, или при получении тепла извне, например, от потока горячего воздуха.

Под стержнем следует понимать любую форму, предпочтительно цилиндрическую, служащую опорой для наматывания элемента, в данном случае волос. Например, в иллюстративном и неограничивающем примере стержень может иметь круглое, овальное, многолепестковое (в форме клевера) сечение и т.д.

Ранее в уровне техники было принято, что необходимо прикладывать высокое напряжение наматывания к пряди волос, намотанной вокруг стержня, для получения локонов, обладающих высокой сохранностью.

Однако заявитель неожиданно обнаружил, что наматывание пряди волос вокруг стержня, имеющего малый радиус наматывания и, следовательно, малый диаметр, с низким напряжением наматывания позволяет получить локоны, имеющие сохранность больше, чем получаемые с помощью способов завивки волос предшествующего уровня техники.

Таким образом, способ завивки в соответствии с настоящим изобретением позволяет получать локоны, которые держатся с течением времени, причем с существенным уменьшением внутренней деградации волос, поскольку последние подвергаются лишь очень низким напряжениям наматывания на этапе наматывания.

Способ завивки волос может дополнительно иметь один или несколько из следующих признаков, взятых отдельно или в комбинации.

Согласно одному варианту осуществления изобретения стержень имеет диаметр стержня, составляющий от 5 до 15 мм, например, от 8 до 12 мм и предпочтительно в диапазоне 10 мм.

Согласно одному варианту осуществления изобретения этап наматывания и этап нанесения выполняют одновременно.

Согласно одному варианту осуществления изобретения способ завивки дополнительно включает нагрев пряди волос, намотанной вокруг стержня, до температуры нагрева, составляющей от 110 до 150°С, и предпочтительно ниже 144°С, что соответствует температуре стеклования волоса. Температура нагрева может, например, составлять от 120 до 140°С и предпочтительно находиться в диапазоне 130°С. Ранее в уровне техники было принято, что необходимо нагревать прядь волос, намотанную вокруг стержня, при высокой температуре, в частности, в диапазоне 200°С, для получения локонов, обладающих высокой сохранностью. Однако заявитель неожиданно обнаружил, что нагревание пряди волос, намотанной вокруг стержня, при температуре, составляющей от 110 до 150°С, является достаточным для получения локонов, обладающих высокой сохраняемостью. Таким образом, эти решения позволяют дополнительно ограничить риски деградации волос, намотанных вокруг стержня.

Согласно одному варианту осуществления изобретения этап наматывания заключается в ручной или автоматическому наматыванию пряди волос вокруг стержня.

Согласно одному варианту осуществления изобретения парикмахерское приспособление включает в себя захватный элемент, приспособленный для обеспечения пользователю возможности манипулировать парикмахерским приспособлением.

Согласно одному варианту осуществления изобретения стержень выполнен с возможностью соединения во вращении с захватным элементом, то есть прикреплен во вращении к захватному элементу, и этап наматывания заключается в приведении захватного элемента во вращение вокруг оси вращения, которая по существу параллельна оси протяженности стержня, чтобы вручную намотать прядь волос вокруг стержня. Предпочтительно стержень неподвижно установлен на корпусе захватного элемента.

Согласно одному варианту осуществления изобретения парикмахерское приспособление содержит приводной двигатель, выполненный с возможностью приведения стержня во вращение вокруг оси вращения, которая по существу параллельна оси протяженности стержня, и этап наматывания заключается в приведении стержня во вращение таким образом, чтобы автоматически наматывать прядь волос вокруг стержня.

В соответствии с одним вариантом осуществления изобретения парикмахерское приспособление включает в себя намотчик, установленный с возможностью вращения вокруг стержня, и приводной двигатель, выполненный с возможностью приведения намотчика во вращение вокруг стержня, при этом этап наматывания заключается в приведении намотчика во вращение таким образом, чтобы автоматически наматывать прядь волос вокруг стержня.

Согласно одному варианту осуществления изобретения парикмахерское приспособление содержит корпус, который прикреплен к захватному элементу и который содержит намотчик и стержень.

Согласно одному варианту осуществления изобретения корпус содержит лицевое отверстие, выполненное на свободном конце корпуса, который расположен напротив захватного элемента, и первое боковое отверстие и второе боковое отверстие, каждое из которых проходит от лицевого отверстия в направлении захватного элемента.

Согласно одному варианту осуществления изобретения корпус и намотчик по меньшей мере частично ограничивают внешнюю камеру, выполненную с возможностью вмещения пряди волос до ее формирования, а стержень и намотчик по меньшей мере частично ограничивают внутреннюю камеру, выполненную с возможностью вмещения пряди волос после ее формирования.

Согласно одному варианту осуществления изобретения парикмахерское приспособление содержит устройство закрепления волос, которое расположено на дистальном конце стержня. Устройство закрепления волос может, например, содержать множество штифтов, выступающих из дистального конца стержня.

Согласно одному варианту осуществления изобретения парикмахерское приспособление содержит соединительный элемент, такой как муфта, выполненный с возможностью перемещения между положением соединения, в котором соединительный элемент механически соединен со стержнем или намотчиком, и положением отсоединения, в котором соединительный элемент механически отсоединен от стержня или намотчика, причем соединительный элемент выполнен с возможностью занимать положение соединения, когда напряжение наматывания, приложенное к пряди волос, намотанной вокруг стержня, составляет менее 0,25 МПа, и перемещаться в положение отсоединения, когда напряжение наматывания, приложенное к пряди волос, намотанной вокруг стержня, достигает или превышает 0,25 МПа.

Согласно одному варианту осуществления изобретения соединительный элемент выполнен с возможностью занимать положение соединения до тех пор, пока крутящий момент наматывания, приложенный к стержню или намотчику, например, пользователем посредством захватного элемента или приводным двигателем, во время этапа наматывания остается меньше заданного значения, и смещаться в положение отсоединения, когда крутящий момент наматывания, приложенный к стержню или намотчику во время этапа наматывания, становится большим или равным заданному значению.

Согласно одному варианту осуществления изобретения соединительный элемент механически установлен между захватным элементом и стержнем, или между выходным валом приводного двигателя и стержнем, или же между выходным валом приводного двигателя и намотчиком.

Согласно одному варианту осуществления изобретения парикмахерское приспособление содержит датчик напряжения, выполненный с возможностью определения напряжения стержня, приложенного к пряди волос, которая намотана вокруг стержня, и блок управления, выполненный с возможностью смещения соединительного элемента в положение отсоединения, когда напряжение наматывания, определенное датчиком напряжения, достигает или превышает 0,25 МПа.

Согласно одному варианту осуществления изобретения парикмахерское приспособление содержит удерживающий элемент, который установлен с возможностью перемещения между первым рабочим положением, в котором удерживающий элемент отодвинут от стержня, чтобы обеспечить возможность расположения пряди волос между стержнем и удерживающим элементом, и вторым рабочим положением, в котором удерживающий элемент выполнен с возможностью прилегания к стержню, чтобы обеспечить возможность защемления пряди волос между стержнем и удерживающим элементом.

Согласно одному варианту осуществления изобретения парикмахерское приспособление содержит нагревательный элемент, встроенный в стержень и выполненный с возможностью нагрева стержня.

Краткое описание чертежей

В любом случае, изобретение будет лучше понято с помощью следующего описания со ссылкой на прилагаемые схематические чертежи, представляющие, в качестве неограничивающего примера, один вариант осуществления этого парикмахерского приспособления.

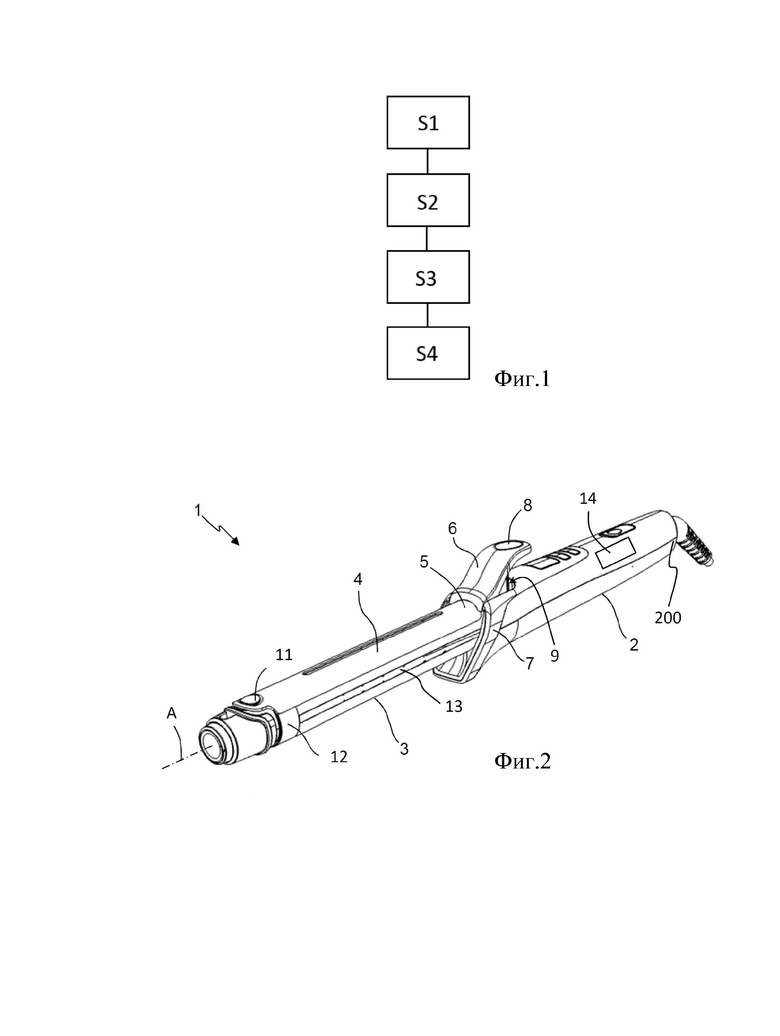

Фиг. 1 - схема, иллюстрирующая этапы способа завивки волос в соответствии с настоящим изобретением.

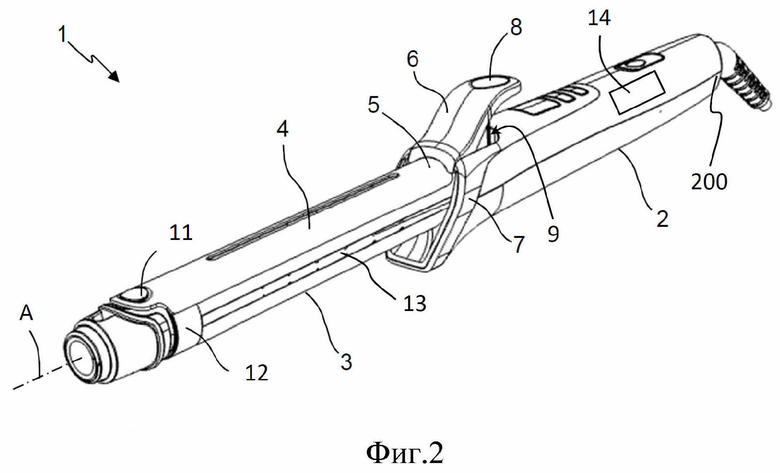

Фиг. 2 - вид в перспективе парикмахерского приспособления, применимого в контексте способа завивки волос в соответствии с настоящим изобретением.

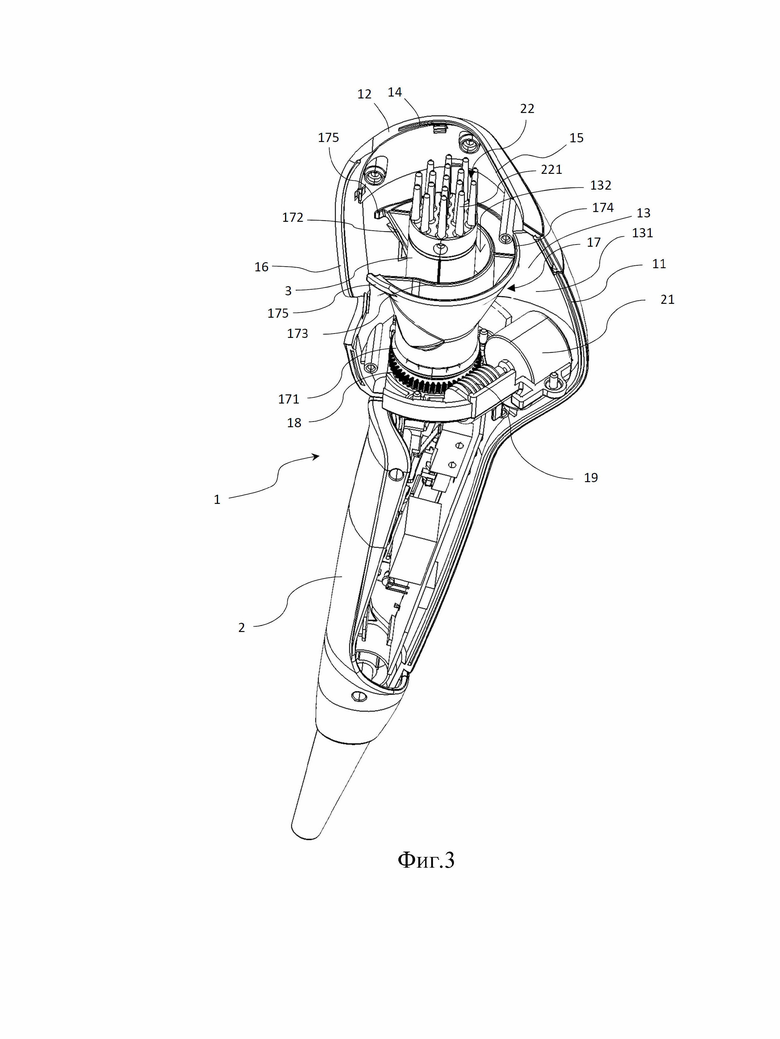

Фиг. 3 - вид в перспективе в разрезе другого парикмахерского приспособления, применимого в контексте способа завивки волос в соответствии с настоящим изобретением.

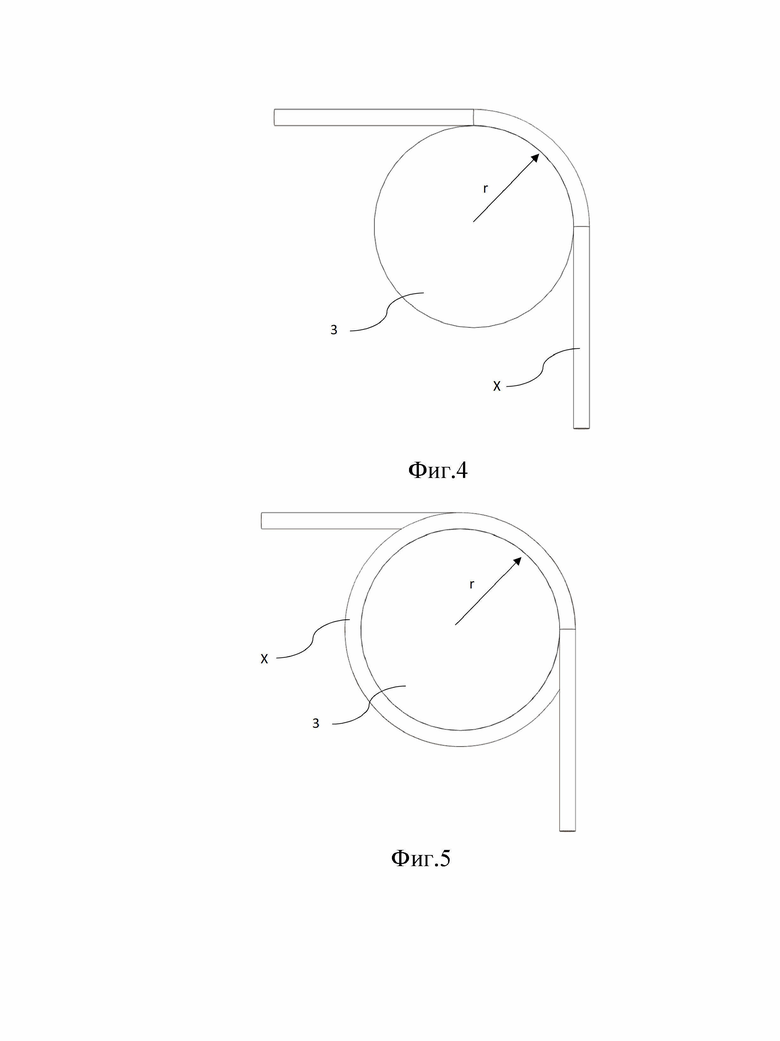

Фиг. 4 - схематический вид в разрезе пряди волос в начале ее наматывания вокруг стержня в соответствии со способом завивки согласно изобретению.

Фиг. 5 - схематический вид в разрезе пряди волос в конце ее наматывания вокруг стержня в соответствии со способом завивки согласно изобретению.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к термомеханическому способу завивки волос, включающему, в частности, этап S1 обеспечения, заключающийся в обеспечении наличия парикмахерского приспособления.

На Фиг. 2 показан вариант осуществления парикмахерского приспособления 1, наличие которого может быть обеспечено на этапе S1 предоставления. Парикмахерское приспособление 1 содержит захватный элемент 2, такой как захватная рукоятка или ручка для захвата, предназначенная для обеспечения возможности пользователю манипулировать парикмахерским приспособления 1 во время использования.

Парикмахерское приспособление 1 дополнительно содержит стержень 3, который проходит по захватному элементу 2 вдоль продольной оси A. Стержень 3 имеет радиус наматывания r пряди волос X, составляющий от 2,5 до 7,5 мм, например, от 4 до 6 мм и предпочтительно в диапазоне 5 мм. Стержень 3 может быть, например, цилиндрическим и иметь диаметр стержня от 5 до 15 мм, например, от 8 до 12 мм и предпочтительно в диапазоне 10 мм.

В соответствии с вариантом осуществления изобретения, представленным на Фиг. 2, стержень 3 соединен по вращению с захватным элементом 2, то есть стержень 3, например, неподвижно установлена на захватном корпусе 2.

Захватный элемент 2 содержит вход 200 шнура питания, например, электрического шнура. В настоящем описании вход 200 предпочтительно представляет собой реперную, к которой относятся выражения "дистальный" и "проксимальный": таким образом, выражение "проксимальный конец" относится к концу, расположенному на стороне входа 200, тогда как выражение "дистальный конец" относится к концу, расположенному напротив входа 200.

Парикмахерское приспособление 1 дополнительно содержит удерживающий элемент 4, такой как удерживающая плитка, который установлен с возможностью перемещения относительно захватного элемента 2 между первым рабочим положением, в котором удерживающий элемент 4 перемещается от стержня 3, чтобы обеспечить возможность расположения пряди волос X между стержнем 3 и удерживающим элементом 4, и вторым рабочим положением, в котором удерживающий элемент 4 выполнен с возможностью прилегания к стержню 3, чтобы обеспечить возможность защемления пряди волос между стержнем 3 и удерживающим элементом 4.

Удерживающий элемент 4 имеет в целом дугообразную форму, которая адаптирована (то есть имеет стыкуемую форму) к форме оправки 3. Проксимальный конец 5 удерживающего элемента 4 прикреплен к манипуляционному пальцу 6, который шарнирно установлен относительно дистального конца 7 захватного элемента 2. Давление на заднюю часть 8 манипуляционного пальца 6 позволяет перемещать удерживающий элемент 4 в первое рабочее положение, чтобы обеспечить введение пряди волос между стержнем 3 и удерживающим элементом 4. Пружина 9, расположенная между дистальным концом 7 захватного элемента 2 и манипуляционным пальцем 6, например, вдоль оси, по существу перпендикулярной продольной оси A, позволяет перемещать удерживающий элемент 4 во второе рабочее положение, как показано на Фиг. 2, при остановке нажатия на заднюю часть 8 манипуляционного пальца 6, что позволяет зажать прядь волос (не показана), расположенную между стержнем 3 и удерживающим элементом 4.

В соответствии с вариантом осуществления изобретения, представленным на Фиг. 2, дистальный конец 11 удерживающего элемента 4 расположен по существу напротив дистальной концевой части 12 стержня 3.

Парикмахерское приспособление 1 дополнительно содержит нагревательный элемент 13, такой как электрический резистор, встроенный в стержень 3 и выполненный с возможностью нагрева стержня 3, и блок 14 управления, выполненный с возможностью регулирования температуры нагрева нагревательного элемента 13. Согласно одному варианту изобретения парикмахерское приспособление 1 может быть лишено нагревательного элемента и может быть выполнено с возможностью высвобождения тепла, которое оно накопило, например, после помещения в горячую среду, или получения тепла снаружи, например, от потока горячего воздуха.

Способ завивки в соответствии с настоящим изобретением дополнительно включает этап S2 наматывания, заключающийся в наматывании пряди волос вокруг стержня 3.

Согласно одному варианту осуществления способа завивки согласно настоящему изобретению, такой этап S2 наматывания включает, в частности:

- первый этап смещения, заключающийся в смещении удерживающего элемента 4 в первое рабочее положение,

- этап расположения, заключающийся в расположении пряди волос между удерживающим элементом 4 и стержнем 3,

- второй этап смещения, заключающийся в смещении удерживающего элемента 4 во второе рабочее положение,

- этап приведения во вращение, состоящий в приведении захватного элемента 2 во вращение вокруг оси вращения, которая по существу параллельна и, например, совпадает с продольной осью A, чтобы вручную намотать прядь волос вокруг стержня 3.

В соответствии с одним вариантом способа завивки волос парикмахерское приспособление 1 может содержать приводной двигатель, выполненный с возможностью приведения стержня 3 во вращение вокруг оси вращения, которая по существу параллельна и, например, совпадает с продольной осью A, и этап приведения во вращение будет состоять в приведении стержня 3 во вращение вокруг оси вращения, чтобы автоматически наматывать прядь волос вокруг стержня 3. Затем стержень 3 будет установлен в поворотном соединении относительно захватного элемента 2 вокруг продольной оси A.

В соответствии с другим вариантом осуществления способа завивки волос парикмахерское приспособление 1, наличие которого обеспечено на этапе S1 обеспечения, может содержать вместо удерживающего элемента 4 намотчик, который является полым и установлен с возможностью вращения вокруг стержня 3, и, кроме того, приводной двигатель, выполненный с возможностью приведения намотчика во вращение вокруг оси вращения, которая по существу параллельна и, например, совпадает с продольной осью A, и этап приведения во вращение намотчика, чтобы автоматически наматывать прядь волос вокруг стержня 3.

На Фиг. 3 представлено парикмахерское приспособление 1 в соответствии с этим вариантом осуществления способа завивки волос, наличие которое может быть обеспечено на этапе S1 обеспечения.

Парикмахерское приспособление 1, представленное на Фиг. 3, содержит корпус 11, который прикреплен к захватному элементу 2 и является полым. Корпус 11 содержит свободный конец 12, предназначенный для ориентации по существу перпендикулярно голове пользователя и, более конкретно, коже его головы во время операции завивки. Корпус 11 содержит стержень 3 и образует в своей внутренней части камеру 13 наматывания, предназначенную для размещения пряди волос перед ее формованием во внешней камере 131, а затем после ее формования во внутренней камере 132.

Корпус 11 содержит торцевое отверстие 14, выполненное на свободном конце 12 корпуса 11, а также первое боковое отверстие 15 и второе боковое отверстие 16, каждое из которых проходит от торцевого отверстия 14 в направлении захватного элемента 2. Первое боковое отверстие 15 предназначено для размещения пряди волос, в частности, когда свободный конец 12 расположен по существу перпендикулярно голове пользователя. Второе боковое отверстие 16 предпочтительно выполнено в виде перевернутой Т-образной выемки от свободного конца 12. Данная особая форма второго бокового отверстия 16 позволяет, когда прядь волос помещена в «малую перекладину» Т, удерживать прядь волос в нижней части второго бокового отверстия 16 и оптимизировать направление последнего во время его наматывания.

Парикмахерское приспособление 1, представленное на Фиг. 3, дополнительно содержит намотчик 17, который установлен с возможностью вращательного движения относительно стержня 3 и который выполнен с возможностью наматывания пряди волос вокруг стержня 3 во время вращения намотчика 17 в заданном направлении. Намотчик 17 расположен в корпусе 11.

Намотчик 17 выполнен полым и имеет форму вращения. Намотчик 17 расположен соосно вокруг стержня 3. Намотчик 17 имеет первый продольный конец 171, который прикреплен к зубчатому колесу 18. Это зубчатое колесо 18 зацепляется с бесконечным винтом 19, который приводится во вращение приводным двигателем 21, что позволяет приводить во вращение намотчик 17. Направление вращения приводного двигателя 21 предпочтительно является реверсивным, что позволяет изменять направление вращения намотчика 17. Приводной двигатель 21, зубчатое колесо 18 и бесконечный винт 19 представляют собой предпочтительное конструктивное исполнение средств для приведения намотчика 17 во вращение, при этом возможны другие варианты без выхода из объема охраны изобретения.

Намотчик 17 предпочтительно имеет коническую форму, которая расширяется в направлении дистального конца стержня 3. При этом намотчик 17 может иметь поверхность вращения цилиндрической, а не конической формы.

Намотчик 17 содержит выемку 172 или прорезь, которая проходит по его поверхности вращения и которая открывается на свободный край 173 на втором продольном конце 174 указанного намотчика 17. Предусмотрены два крючка 175, которые расположены друг напротив друга в продолжении свободного края 173 на обоих концах выемки 172.

Парикмахерское приспособление 1, представленный на Фиг. 3, также содержит устройство 22 закрепления волос, расположенное на дистальном конце стержня 3. Это устройство 22 закрепления волос содержит множество штифтов 221, выступающих из дистального конца стержня 3. Это устройство 22 закрепления волос позволяет выполнять направление пряди волос во время ее наматывания, чтобы предотвратить поворот пряди вокруг дистального конца стержня 3. При этом устройство 22 закрепления волос позволяет снимать завитой локон, не повреждая его. Когда намотчик 17 приводится во вращение, он захватывает прядь волос, которая остается направленной на одном из штифтов 221 устройства 22 закрепления волос, заставляя их наматываться вокруг стержня 3. Таким образом, направление завитков зависит от направления вращения намотчика 17. При этом одиночное направление завивания может быть обеспечено без выхода из объема охраны изобретения.

Таким образом, согласно варианту осуществления изобретения, представленному на Фиг. 3, парикмахерское приспособление 1 представляет собой автоматическое парикмахерское приспособление, позволяющее автоматически наматывать прядь волос вокруг стержня 3. В этом случае, в отличие от варианта с Фиг. 2, пользователю не нужно самостоятельно наматывать прядь волос вокруг стержня 3: он просто должен активировать переключатель, и парикмахерское приспособление 1 автоматически, благодаря намотчику 17, намотает прядь волос вокруг стержня 3.

Способ завивки в соответствии с настоящим изобретением также включает этап нагрева S3, заключающийся в нагревании пряди волос, которая намотана вокруг стержня 3, до температуры нагрева, составляющей от 110 до 150°С, например, от 120 до 140°С и предпочтительно в диапазоне 130°С.

Способ завивки в соответствии с настоящим изобретением дополнительно включает этап S4 приложения, заключающийся в приложении напряжения наматывания, меньшего или равного 0,25 МПа, к пряди волос, которая намотана вокруг стержня 3.

В соответствии с одним вариантом осуществления способа завивки, парикмахерское приспособление 1, наличие которого обеспечивается на этапе S1 обеспечения, дополнительно содержит соединительный элемент, например, механически расположенный между захватным элементом 2 и стержнем 3 или между стержнем 3 и выходным валом вышеупомянутого приводного двигателя, выполненный с возможностью перемещения между положением соединения, в котором соединительный элемент механически соединен со стержнем 3, и положением отсоединения, в котором соединительный элемент механически отсоединен от стержня 3, причем соединительный элемент выполнен с возможностью занимать положение соединения, когда напряжение наматывания, приложенное к пряди волос, намотанной вокруг стержня 3, составляет менее 0,25 МПа, и перемещаться в положение отсоединения, когда напряжение наматывания, приложенное к пряди волос, намотанной вокруг стержня 3, достигает или превышает 0,25 МПа.

В варианте осуществления изобретения, показанном на Фиг. 3, соединительный элемент механически располагается между приводным двигателем и намотчиком.

Такая конфигурация соединительного элемента позволяет больше не передавать вращающий момент на стержень 3, когда напряжение наматывания, прикладываемое к пряди волос, намотанной вокруг стержня 3, достигает или превышает 0,25 МПа, и, следовательно, ограничивать деградацию волос во время этапа наматывания.

Смещение соединительного элемента между положениями соединения и отсоединения может, например, управляться механически. С этой целью соединительный элемент может быть выполнен с возможностью занимать положение соединения до тех пор, пока крутящий момент наматывания, приложенный к стержню 3, например, пользователем посредством захватного элемента 2 или приводным двигателем, если парикмахерское приспособление приводится в действие, во время этапа наматывания остается меньше заданного значения, и смещаться в положение отсоединения, когда крутящий момент наматывания, приложенный к стержню 3 во время этапа наматывания, достигает или превышает заданное значение.

Смещение соединительного элемента между положениями соединения и отсоединения также может управляться электрически или электронно. С этой целью парикмахерское приспособление 1 может содержать датчик напряжения, выполненный с возможностью определения напряжения наматывания, приложенного к пряди волос, которая намотана вокруг стержня 3, при этом блок 14 управления может быть выполнен с возможностью управления перемещением соединительного элемента в положение отсоединения, когда напряжение наматывания, определенное датчиком напряжения, достигает или превышает 0,25 МПа.

Чтобы продемонстрировать преимущества способа завивки согласно настоящему изобретению, применялись различные способы завивки волос для тестирования локонов волос, сформированных из реальных человеческих волос. Способы завивки волос различаются, в частности, используемыми параметрами завивки, такими как температура нагрева, применяемая на этапе нагрева, диаметр стержня, используемого на этапе наматывания, и напряжение наматывания, применяемое на этапе применения.

Результаты, полученные в ходе этих различных способов завивки волос, частично представлены в двух приведенных ниже таблицах.

Первая таблица, показывающая изменение индекса завивки в зависимости от температуры нагрева и диаметра стержня, приведена ниже. Результаты, упомянутые в первой таблице, были получены путем приложения напряжения наматывания 0,25 МПа на этапе приложения.

Индекс завивки соответствует отношению длины пряди волос в состоянии покоя после завивки к длине указанной пряди волос перед завивкой в вытянутом состоянии. В вытянутом состоянии прядь волос вытягивается вручную без удлинения.

Таким образом, чем ниже значение индекса завивки, тем более завитой является прядь волос. Анализ изменения индекса завитка с течением времени показывает сохраняемость завитка, то есть его способность сохраняться течением времени.

Заявителю удалось заметить, что ослабление локонов происходит в основном в течение первых трех часов после завивки, как видно из приведенной ниже Таблицы 1, которая показывает изменение индекса завивки со временем подвешивания пряди волос.

Таблица 1 Время (ч) Индекс завивки 0 0,42 0,5 0,66 1 0,72 1,5 0,73 2 0,74 2,5 0,75 3 0,75 5 0,76 10 0,77 15 0,77 20 0,77 22 0,77

Ниже приведена Таблица 2, показывающая изменение индекса завивки и состояния внутренней структуры волос в зависимости от температуры нагрева, диаметра стержня и напряжения наматывания.

Каждое значение «индекса завивки», указанное в Таблице 2, соответствует среднему из нескольких значений «индекса завивки», полученных при применении одного и того же способа завивки по меньшей мере к пяти идентичным тестовым локонам волос. Измерения проводили через 3 часа после завершения способа завивки согласно изобретению.

Таблица 2 Напряжение наматывания Диаметр стержня Температура Средний индекс завивки Состояние структуры 0,25 МПа 10 мм 200°C 0,35 Без повреждений 0,25 МПа 10 мм 130°C 0.39 Без повреждений 0,25 МПа 15 мм 200°C 0,52 Без повреждений 0,25 МПа 15 мм 130°C 0,52 Без повреждений 0,25 МПа 20 мм 200°C 0,62 Без повреждений 0,25 МПа 20 мм 130°C 0,65 Без повреждений 0,25 МПа 25 мм 200°C 0,68 Без повреждений 0,25 МПа 25 мм 130°C 0,75 Без повреждений 20 МПа 25 мм 200°C 0,86 Деградация 30 МПа 25 мм 130°C 0,82 Деградация 30 МПа 25 мм 200°C 0,83 Сильная деградация 50 МПа 25 мм 130°C Нет данных Сильная деградация

Из приведенной выше Таблицы 2, ясно, что, вопреки существующему предубеждению, высокая температура нагрева, например, в диапазоне 200°C, очень мало влияет на индекс завивки и, следовательно, на сохраняемость завитка волос.

Из приведенной выше таблицы 2 также видно, что при напряжении наматывания 0,25 МПа, чем меньше диаметр стержня, тем ниже индекс завивки.

Из таблицы 2 видно, что применение напряжения наматывания 0,25 МПа на этапе применения не вызывает какой-либо деградации внутренней структуры волос.

Из Таблицы 2 также ясно, что сочетание напряжения наматывания 0,25 МПа с малым диаметром стержня (например, 10 мм) позволяет, с одной стороны, получить существенно более низкий индекс завивки, чем сочетание высокого напряжения наматывания, например, более 20 МПа, с большим диаметром стержня, в частности, в диапазоне 25 мм, а с другой стороны, обойтись без деградации внутренней структуры обрабатываемых волос.

Разумеется, настоящее изобретение никоим образом не ограничивается описанными и проиллюстрированными вариантами его осуществления, которые приведены лишь в качестве примеров. Еще возможны модификации, в частности, в отношении состава различных элементов или путем замены их техническими эквивалентами, без выхода за рамки объема правовой охраны изобретения.
