СПОСОБ И УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ЛУЧА ОБНАРУЖЕНИЯ НЕЛИЦЕНЗИРОВАННОГО КАНАЛА ВОСХОДЯЩЕЙ ЛИНИИ СВЯЗИ И НОСИТЕЛЬ ДАННЫХ Российский патент 2025 года по МПК H04W74/808 H04B7/06 H04L5/00

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области технологий беспроводной связи, в частности к способам определения луча обнаружения для нелицензированного канала восходящей линии связи, соответствующим устройствам и считываемым носителям данных.

УРОВЕНЬ ТЕХНИКИ

[0002] В нелицензированном спектре, прежде чем занять канал для отправки данных, передатчику обычно необходимо контролировать канал, т.е. выполнять оценку незанятости канала (clear channel assessment, CCA). Когда передатчик определяет, что канал свободен, после выполнения ССА, передатчик может занять канал для отправки данных, в противном случае передатчик не может занять канал. Этот канал обычно называется нелицензированным каналом восходящей линии связи, а описанный выше процесс обычно называется механизмом «прослушивания перед разговором» (listen before talk, LBT) для доступа к каналу в нелицензированном спектре.

[0003] Всенаправленный LBT или направленный LBT может выполняться в нелицензированном канале восходящей линии связи. Всенаправленный LBT предназначен для выполнения LBT с использованием всенаправленного луча, а направленный LBT предназначен для выполнения LBT с использованием определенного направленного луча. Как определить соответствующий луч обнаружения (т.е. луч, используемый для выполнения LBT) при направленном LBT, является проблемой, которую необходимо решить.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Ввиду этого изобретение предлагает способы определения луча обнаружения для нелицензированного канала восходящей линии связи, соответствующие устройства и считываемые носители данных.

[0005] Согласно первому аспекту вариантов осуществления изобретения предлагается способ определения луча обнаружения для нелицензированного канала восходящей линии связи, выполняемый пользовательским оборудованием (user equipment, UE). Способ включает в себя:

[0006] прием информации о конфигурации первого луча от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча передачи для отправки нелицензированного канала восходящей линии связи; и

[0007] определение, на основе информации о конфигурации первого луча, луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи.

[0008] В вариантах осуществления настоящего изобретения UE принимает информацию о конфигурации первого луча от сетевого устройства для определения луча передачи для отправки нелицензированного канала восходящей линии связи и определяет, на основе луча передачи, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, так что UE может определить правильный луч обнаружения без необходимости для сетевого устройства указывать соответствующую информацию луча обнаружения, тем самым экономя ресурсы передачи.

[0009] В некоторых возможных реализациях способ дополнительно включает в себя:

[0010] прием сигнализации высокого уровня от сетевого устройства, при этом сигнализация высокого уровня включает в себя информацию о конфигурации LBT, и информация о конфигурации LBT сконфигурирована для указания того, что режим LBT является направленным LBT.

[0011] В некоторых возможных реализациях определение, на основе информации о конфигурации первого луча, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи включает в себя:

[0012] определение, на основе луча передачи, указанного посредством информации о конфигурации первого луча, и условия, согласованного в протоколе, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, при этом условие, согласованное в протоколе, включает в себя по меньшей мере одно из первого условия выбора или второго условия выбора.

[0013] В некоторых возможных реализациях определение, на основе информации о конфигурации первого луча, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи включает в себя:

[0014] определение одного или более лучей обнаружения на основе луча передачи, указанного посредством информации о конфигурации первого луча, и первого условия выбора, согласованного в протоколе; и

[0015] определение, на основе второго условия выбора, согласованного в протоколе, одного из одного или более лучей обнаружения в качестве луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[0016] В некоторых возможных реализациях первое условие выбора по меньшей мере включает в себя:

[0017] луч обнаружения является лучом передачи;

[0018] направление покрытия луча обнаружения и направление покрытия луча передачи удовлетворяют заданному соотношению;

[0019] или,

[0020] луч обнаружения связан с лучом передачи.

[0021] В некоторых возможных реализациях второе условие выбора по меньшей мере включает в себя:

[0022] ширина луча при заданной степени ослабления является максимальной;

[0023] или,

[0024] индекс информации о пространственных отношениях (spatial relation information index) является минимальным.

[0025] В некоторых возможных реализациях луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи представляет собой всенаправленный луч.

[0026] Согласно второму аспекту вариантов осуществления изобретения предлагается способ определения луча обнаружения для нелицензированного канала восходящей линии связи, выполняемый пользовательским оборудованием (UE). Способ включает в себя:

[0027] прием информации о конфигурации второго луча от сетевого устройства, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи; и

[0028] определение, на основе информации о конфигурации второго луча, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[0029] В вариантах осуществления изобретения UE принимает информацию о конфигурации второго луча от сетевого устройства и определяет, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, так что UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[0030] В некоторых возможных реализациях прием информации о конфигурации второго луча от сетевого устройства включает в себя:

[0031] прием сигнализации высокого уровня от сетевого устройства, при этом сигнализация высокого уровня включает в себя информацию о конфигурации второго луча.

[0032] В некоторых возможных реализациях информация о конфигурации второго луча включает в себя множество экземпляров информации о пространственных отношениях, и множество экземпляров информации о пространственных отношениях соответствуют множеству лучей восходящей линии связи.

[0033] Способ дополнительно включает в себя:

[0034] прием сигнализации управляющего элемента управления доступом к среде передачи (Medium Access Control Control Element, MAC СЕ) от сетевого устройства, при этом сигнализация MAC СЕ сконфигурирована для активации одного из множества лучей восходящей линии связи; и

[0035] определение активированного луча в множестве экземпляров информации о пространственных отношениях в качестве луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[0036] В некоторых возможных реализациях прием информации о конфигурации второго луча от сетевого устройства включает в себя:

[0037] прием сигнализации управления радиоресурсами (Radio Resource Control, RRC) от сетевого устройства, в которой сигнализация RRC включает в себя информацию о конфигурации второго луча;

[0038] при этом информация о конфигурации второго луча сконфигурирована для указания одного ресурса зондирующего опорного сигнала (Sounding Reference Signal, SRS) для указания луча обнаружения для выполнения LBT в нелицензированном канале восходящей линии связи.

[0039] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой физический канал управления восходящей линии связи (Physical Uplink Control Channel, PUCCH) или физический совместно используемый канал восходящей линии связи с конфигурируемым грантом (Configured Grant Physical Uplink Shared channel, CG-PUSCH).

[0040] В некоторых возможных реализациях прием информации о конфигурации второго луча от сетевого устройства включает в себя: прием информации управления нисходящей линии связи (downlink control information, DCI) планирования от сетевого устройства, при этом DCI планирования включает в себя информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания одного ресурса SRS для указания луча обнаружения для выполнения LBT в нелицензированном канале восходящей линии связи.

[0041] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой физический совместно используемый канал восходящей линии связи (PUSCH) или CG-PUSCH.

[0042] В некоторых возможных реализациях способ дополнительно включает в себя: в ответ на неполучение информации о конфигурации второго луча от сетевого устройства определение луча обнаружения по умолчанию для выполнения LBT в нелицензированном канале восходящей линии связи.

[0043] В некоторых возможных реализациях луч обнаружения по умолчанию представляет собой луч передачи для отправки нелицензированного канала восходящей линии связи или всенаправленный луч.

[0044] Согласно третьему аспекту вариантов осуществления изобретения предлагается способ определения луча обнаружения для нелицензированного канала восходящей линии связи, выполняемый сетевым устройством. Способ включает в себя:

[0045] отправку информации о конфигурации первого луча в пользовательское оборудование (UE), при этом информация о конфигурации первого луча сконфигурирована для указания луча передачи для отправки нелицензированного канала восходящей линии связи, чтобы дать возможность UE определить, на основе конфигурации первого луча, луч обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи.

[0046] В вариантах осуществления настоящего изобретения сетевое устройство отправляет информацию о конфигурации первого луча в UE, чтобы дать возможность UE определить, на основе информации о конфигурации первого луча, луч передачи для отправки нелицензированного канала восходящей линии связи и определить, на основе луча передачи, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Следовательно, UE может определить правильный луч обнаружения без необходимости указания сетевым устройством соответствующей информации луча обнаружения, тем самым экономя ресурсы передачи.

[0047] В некоторых возможных реализациях способ дополнительно включает в себя:

[0048] отправку сигнализации высокого уровня в UE, при этом сигнализация высокого уровня включает в себя информацию о конфигурации LBT, и информация о конфигурации LBT указывает, что режим LBT является направленным LBT.

[0049] Согласно четвертому аспекту вариантов осуществления изобретения предлагается способ определения луча обнаружения для нелицензированного канала восходящей линии связи, выполняемый сетевым устройством. Способ включает в себя:

[0050] отправку информации о конфигурации второго луча в пользовательское оборудование (UE), при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[0051] В вариантах осуществления настоящего изобретения сетевое устройство отправляет информацию о конфигурации второго луча в UE, чтобы дать возможность UE определить луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Следовательно, UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[0052] В некоторых возможных реализациях отправка информации о конфигурации второго луча в UE включает в себя:

[0053] отправку сигнализации высокого уровня в UE, при этом сигнализация высокого уровня включает в себя информацию о конфигурации второго луча.

[0054] В некоторых возможных реализациях информация о конфигурации второго луча включает в себя множество экземпляров информации о пространственных отношениях, и множество экземпляров информации о пространственных отношениях соответствуют множеству лучей восходящей линии связи.

[0055] Способ дополнительно включает в себя:

[0056] отправку сигнализации управляющего элемента управления доступом к среде передачи (MAC СЕ) в UE, в которой сигнализация MAC СЕ сконфигурирована для активации одного из множества лучей восходящей линии связи, чтобы дать возможность UE определить активированный луч в множестве экземпляров информации о пространственных отношениях в качестве луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[0057] В некоторых возможных реализациях отправка информации о конфигурации второго луча в UE включает в себя:

[0058] отправку сигнализации управления радиоресурсами (RRC) в UE, в которой сигнализация RRC включает в себя информацию о конфигурации второго луча, и

[0059] информация о конфигурации второго луча сконфигурирована для указания одного ресурса зондирующего опорного сигнала (SRS) для указания луча обнаружения для выполнения LBT в нелицензированном канале восходящей линии связи.

[0060] В некоторых возможных реализациях отправка информации о конфигурации второго луча в UE включает в себя:

[0061] отправку информации управления нисходящей линии связи (DCI) для планирования в UE, при этом DCI планирования включает в себя информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания одного ресурса SRS для указания луча обнаружения для выполнения LBT в нелицензированном канале восходящей линии связи.

[0062] Согласно пятому аспекту вариантов осуществления настоящего изобретения предложено устройство связи. Устройство связи выполнено с возможностью выполнения этапов, выполняемых UE в первом аспекте, описанном выше, или в любой возможной конструкции первого аспекта. UE может реализовать каждую из функций в вышеописанных способах в форме аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля.

[0063] Когда устройство связи пятого аспекта реализовано посредством программного модуля, устройство связи может включать в себя модуль приемопередатчика и модуль обработки, соединенные друг с другом. Модуль приемопередатчика выполнен с возможностью поддерживать связь устройства связи. Модуль обработки может использоваться устройством связи для выполнения операций обработки, таких как генерация информации/сообщений, подлежащих отправке, или обработка принятых сигналов для получения информации/сообщений.

[0064] При выполнении этапов первого аспекта модуль приемопередатчика выполнен с возможностью приема информации о конфигурации первого луча от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча передачи для отправки нелицензированного канала восходящей линии связи. Модуль обработки выполнен с возможностью определения, на основе информации о конфигурации первого луча, луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи.

[0065] Согласно шестому аспекту вариантов осуществления настоящего изобретения предложено устройство связи. Устройство связи выполнено с возможностью выполнения этапов, выполняемых UE во втором аспекте, описанном выше, или в любой возможной конструкции второго аспекта. UE может реализовать каждую из функций в вышеупомянутых способах в форме аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля.

[0066] Когда устройство связи шестого аспекта реализовано посредством программного модуля, устройство связи может включать в себя модуль приемопередатчика и модуль обработки, соединенные друг с другом. Модуль приемопередатчика выполнен с возможностью поддерживать связь устройства связи. Модуль обработки может использоваться устройством связи для выполнения операций обработки, таких как генерация информации/сообщений, подлежащих отправке, или обработка принятых сигналов для получения информации/сообщений.

[0067] При выполнении этапов второго аспекта модуль приемопередатчика выполнен с возможностью приема информации о конфигурации второго луча от сетевого устройства, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи. Модуль обработки выполнен с возможностью определения, на основе информации о конфигурации второго луча, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[0068] Согласно седьмому аспекту вариантов осуществления настоящего изобретения предложено устройство связи. Устройство связи выполнено с возможностью выполнения этапов, выполняемых сетевым устройством в третьем аспекте, описанном выше, или в любой возможной конструкции третьего аспекта. Сетевое устройство может реализовывать каждую из функций в вышеописанных способах в форме аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля.

[0069] Когда устройство связи по седьмому аспекту реализовано посредством программного модуля, устройство связи может включать в себя модуль приемопередатчика и модуль обработки, соединенные друг с другом. Модуль приемопередатчика выполнен с возможностью поддерживать связь устройства связи. Модуль обработки может использоваться устройством связи для выполнения операций обработки, таких как генерация информации/сообщений, подлежащих отправке, или обработка принятых сигналов для получения информации/сообщений.

[0070] При выполнении этапов третьего аспекта модуль приемопередатчика выполнен с возможностью отправлять информацию о конфигурации первого луча в UE, при этом информация о конфигурации первого луча сконфигурирована для указания луча передачи для отправки нелицензированного канала восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации первого луча, луч обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи.

[0071] Согласно восьмому аспекту вариантов осуществления настоящего изобретения предложено устройство связи. Устройство связи выполнено с возможностью выполнения этапов, выполняемых сетевым устройством в четвертом аспекте, описанном выше, или в любой возможной конструкции четвертого аспекта. Сетевое устройство может реализовывать каждую из функций в вышеописанных способах в форме аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля.

[0072] Когда устройство связи восьмого аспекта реализовано посредством программного модуля, устройство связи может включать в себя модуль приемопередатчика и модуль обработки, соединенные друг с другом. Модуль приемопередатчика выполнен с возможностью поддерживать связь устройства связи. Модуль обработки может использоваться устройством связи для выполнения операций обработки, таких как генерация информации/сообщений, подлежащих отправке, или обработка принятых сигналов для получения информации/сообщений.

[0073] При выполнении этапов четвертого аспекта модуль приемопередатчика выполнен с возможностью отправки информации о конфигурации второго луча в UE, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[0074] Согласно девятому аспекту вариантов осуществления настоящего изобретения предложена система связи. Система связи может включать в себя устройство связи согласно пятому аспекту и устройство связи согласно седьмому аспекту. Устройство связи согласно пятому аспекту может состоять из программного модуля и/или аппаратного компонента. Устройство связи согласно седьмому аспекту может состоять из программного модуля и/или аппаратного компонента.

[0075] Согласно десятому аспекту вариантов осуществления настоящего изобретения предложена система связи. Система связи может включать в себя устройство связи согласно шестому аспекту и устройство связи согласно восьмому аспекту. Устройство связи согласно шестому аспекту может состоять из программного модуля и/или аппаратного компонента. Устройство связи согласно восьмому аспекту может состоять из программного модуля и/или аппаратного компонента.

[0076] Согласно одиннадцатому аспекту вариантов осуществления настоящего изобретения предложено устройство связи. Устройство связи включает в себя процессор и память. Память предназначена для хранения компьютерной программы. Процессор выполнен с возможностью выполнения компьютерной программы для выполнения способов первого аспекта или любой возможной конструкции первого аспекта.

[0077] Согласно двенадцатому аспекту вариантов осуществления настоящего изобретения предложено устройство связи. Устройство связи включает в себя процессор и память. Память предназначена для хранения компьютерной программы. Процессор выполнен с возможностью выполнения компьютерной программы для выполнения способов второго аспекта или любой возможной конструкции второго аспекта.

[0078] Согласно тринадцатому аспекту вариантов осуществления настоящего изобретения предложено устройство связи. Устройство связи включает в себя процессор и память. Память предназначена для хранения компьютерной программы. Процессор выполнен с возможностью выполнения компьютерной программы для выполнения способов третьего аспекта или любой возможной конструкции третьего аспекта.

[0079] Согласно четырнадцатому аспекту вариантов осуществления настоящего изобретения предложено устройство связи. Устройство связи включает в себя процессор и память. Память предназначена для хранения компьютерной программы. Процессор выполнен с возможностью выполнения компьютерной программы для выполнения способов четвертого аспекта или любой возможной конструкции четвертого аспекта.

[0080] Согласно пятнадцатому аспекту вариантов осуществления настоящего изобретения предложен машиночитаемый носитель информации, имеющий хранящиеся на нем инструкции (компьютерные программы / программы). Когда инструкции (компьютерные программы / программы) вызываются и выполняются компьютером, компьютеру приходится реализовывать способы первого аспекта или любую возможную конструкцию первого аспекта.

[0081] Согласно шестнадцатому аспекту вариантов осуществления настоящего изобретения предложен машиночитаемый носитель информации, имеющий хранящиеся на нем инструкции (компьютерные программы / программы). Когда инструкции (компьютерные программы / программы) вызываются и выполняются компьютером, компьютеру приходится реализовывать способы второго аспекта или любую возможную конструкцию второго аспекта.

[0082] Согласно семнадцатому аспекту вариантов осуществления настоящего изобретения предложен машиночитаемый носитель информации, имеющий хранящиеся на нем инструкции (компьютерные программы / программы). Когда инструкции (компьютерные программы/программы) вызываются и выполняются компьютером, компьютеру приходится реализовывать способы третьего аспекта или любую возможную конструкцию третьего аспекта.

[0083] Согласно восемнадцатому аспекту вариантов осуществления настоящего изобретения предложен машиночитаемый носитель информации, имеющий хранящиеся на нем инструкции (компьютерные программы / программы). Когда инструкции (компьютерные программы/программы) вызываются и выполняются компьютером, компьютеру приходится реализовывать способы четвертого аспекта или любую возможную конструкцию четвертого аспекта.

[0084] Что касается полезных эффектов в вышеупомянутых аспектах со второго по восемнадцатый и их возможных конструкций, можно сделать ссылку на описание полезных эффектов способов в первом аспекте и любой возможной конструкции первого аспекта.

[0085] Понятно, что приведенное выше общее описание и последующее подробное описание являются только иллюстративными и пояснительными и не ограничивают изобретение.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0086] Прилагаемые чертежи, проиллюстрированные здесь, используются для обеспечения дальнейшего понимания вариантов выполнения изобретения и составляют часть заявки, а схематические варианты выполнения изобретения и их иллюстрации используются для пояснения вариантов выполнения изобретения и не представляют собой неоправданное ограничение вариантов выполнения изобретения.

[0087] Прилагаемые чертежи, которые включены в настоящее описание и составляют его часть, иллюстрируют варианты осуществления, соответствующие изобретению, и вместе с описанием служат для объяснения принципов вариантов осуществления изобретения.

[0088] Фиг. 1 представляет собой схематическое изображение, иллюстрирующее систему связи согласно варианту осуществления.

[0089] Фиг. 2 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления.

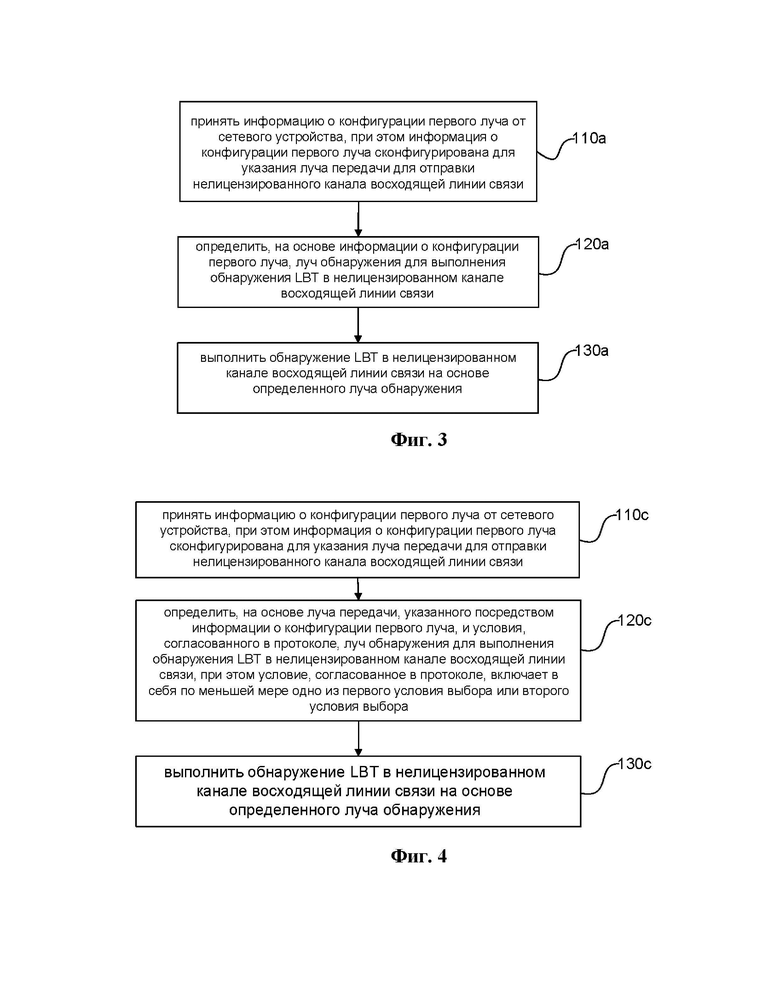

[0090] Фиг. 3 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления.

[0091] Фиг. 4 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления.

[0092] Фиг. 5 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления.

[0093] Фиг. 6 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления.

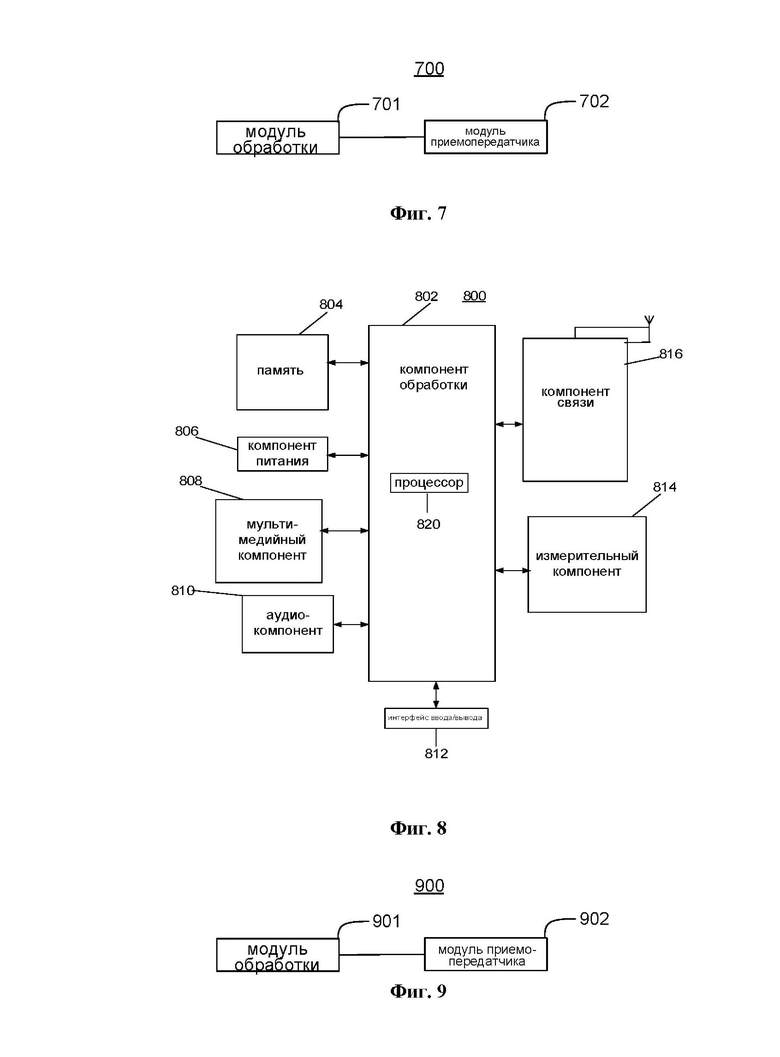

[0094] Фиг. 7 представляет собой схематическое изображение, иллюстрирующее устройство для определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления.

[0095] Фиг. 8 представляет собой схематическое изображение, иллюстрирующее устройство для определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления.

[0096] Фиг. 9 представляет собой схематическое изображение, иллюстрирующее устройство для определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления.

[0097] Фиг. 10 представляет собой схематическое изображение, иллюстрирующее устройство для определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления.

ПОДРОБНОЕ ОПИСАНИЕ

[0098] Варианты выполнения изобретения будут дополнительно описаны со ссылкой на прилагаемые чертежи и конкретные реализации.

[0099] Теперь будут подробно рассмотрены варианты осуществления, примеры которых проиллюстрированы на прилагаемых чертежах. Следующее описание относится к прилагаемым чертежам, на которых одинаковые номера на разных чертежах обозначают одни и те же или подобные элементы, если не указано иное. Реализации, изложенные в последующем описании вариантов реализации, не представляют все реализации, соответствующие раскрытию. Вместо этого они являются просто примерами устройств и способов, соответствующих аспектам, связанным с раскрытием, согласно прилагаемой формуле изобретения.

[00100] Фиг. 1 представляет собой схематическое изображение, иллюстрирующее систему связи согласно варианту осуществления. Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может быть применен к системе 100 беспроводной связи. Система 100 беспроводной связи может включать в себя пользовательское оборудование (UE) 101 и сетевое устройство 102. UE 101 выполнено с возможностью поддержки агрегации несущих. UE 101 может быть подключено к множеству компонентных несущих сетевого устройства 102, включая первичную компонентную несущую и одну или более вторичных компонентных несущих.

[00101] Понятно, что описанная выше система 100 беспроводной связи может применяться к низкочастотным сценариям и высокочастотным сценариям. Сценарии применения системы 100 беспроводной связи включают, помимо прочего, систему долгосрочного развития (long term evolution, LTE), систему дуплексной связи с частотным разделением (frequency division duplex, FDD) LTE, систему дуплексной связи с временным разделением (time division duplex, TDD) LTE, глобальную совместимость систем связи с микроволновым доступом (worldwide interoperability for micro wave access, WiMAX), систему облачной сети радиодоступа (cloud radio access network, CRAN), будущую систему 5-го поколения (5G), новую систему радиосвязи (new radio, NR) или будущую развитую систему наземной мобильной сети общего пользования (public land mobile network, PLMN) и т.д..

[00102] UE 101, показанное выше, может быть терминалом, терминалом доступа, терминальным блоком, терминальной станцией, мобильной станцией (mobile station, MS), удаленной станцией, удаленным терминалом, мобильным терминалом, устройством беспроводной связи, терминальным агентом или пользовательским устройством. UE 101 может иметь функцию беспроводного приемопередатчика, который способен осуществлять связь (например, осуществлять беспроводную связь) с одним или более сетевыми устройствами в одной или более системах связи и принимать сетевые услуги, предоставляемые сетевыми устройствами. Сетевые устройства здесь включают в себя, помимо прочего, сетевое устройство 102.

[00103] UE 101 может быть сотовым телефоном, беспроводным телефоном, телефоном с протоколом инициирования сеанса (session initiation protocol, SIP), станцией беспроводной локальной сети (wireless local loop, WLL), персональным цифровым помощником (personal digital assistant, PDA), карманным устройством, имеющим функции беспроводной связи, вычислительным устройством или другими устройствами обработки, подключенными к беспроводному модему, устройствами, установленными на автомобиле, носимыми устройствами, UE в будущей сети 5G или UE в будущей развитой сети PLMN и т.д.

[00104] Сетевое устройство 102 может быть устройством сети доступа (или узлом сети доступа). Устройство сети доступа относится к устройству которое обеспечивает функции доступа к сети, такому как базовая станция сети радиодоступа (radio access network, RAN). Сетевое устройство 102 может, в частности, включать в себя базовую станцию (base station, BS) или включать в себя BS и устройство управления радиоресурсами для управления BS. Сетевое устройство 102 может также включать в себя ретрансляционную станцию (ретрансляционное устройство), точку доступа, BS в будущей сети 5G, BS в будущей развитой сети PLMN или BS NR. Сетевое устройство 102 может быть носимым устройством или автомобильным устройством. Сетевое устройство 102 также может представлять собой коммуникационный чип, содержащий модуль связи.

[00105] Например, сетевое устройство 102 включает в себя, помимо прочего, BS 5G следующего поколения (gNB, сокращение от gnodeB), развитый узел В (evolved node, В eNB) в системе LTE, контроллер радиосети (radio network controller, RNC), узел В (node В, NB) в системе широкополосного множественного доступа с кодовым разделением каналов (wideband code division multiple access, WCDMA), контроллер беспроводной связи в системе CRAN, контроллер BS (BS controller, BSC), приемопередатчик BS (BS transceiver station, BTS) в глобальной системе мобильной связи (Global Mobile Communication System, GSM) или системе множественного доступа с кодовым разделением каналов (Code Division Multiple Access, CDMA), домашнюю BS (home BS, HNB, что является сокращением от домашнего развитого узла В или домашнего узла В), модуль основной полосы частот (baseband unit, BBU), точку передачи и приема (transmitting and receiving point, TRP), точку передачи (transmitting point, TP) или центр коммутации мобильной связи.

[00106] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может быть применен к системе 100 беспроводной связи. Фиг. 2 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления. Как проиллюстрировано на фиг. 2, способ включает в себя следующее.

[00107] На этапе S21 сетевое устройство 102 отправляет информацию о конфигурации первого луча в UE 101.

[00108] На этапе S22 UE 101 принимает информацию о конфигурации первого луча, отправленную сетевым устройством 102.

[00109] На этапе S23 UE 101 определяет, на основе информации о конфигурации первого луча, луч обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи.

[00110] В некоторых примерах способ дополнительно включает в себя этап S24, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи UE 101 выполняет обнаружение LBT в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00111] Информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи.

[00112] Луч обнаружения, используемый для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, представляет собой луч обнаружения для выполнения направленного обнаружения LBT в нелицензированном канале восходящей линии связи.

[00113] В некоторых возможных реализациях способ определения луча обнаружения для нелицензированного канала восходящей линии связи применяется к нелицензированному диапазону частот для NR от 52,6 ГГц до 71 ГГц.

[00114] Следующие примеры представлены для пояснения.

[00115] Пример 1

[00116] Для физического канала управления восходящей линии связи (PUCCH) UE может принимать сигнализацию высокого уровня от сетевого устройства. Сигнализация высокого уровня включает в себя информацию о конфигурации первого луча. Информация о конфигурации первого луча включает в себя множество экземпляров информации о пространственных отношениях (spatialrelationinfo), и это множество экземпляров информации о пространственных отношениях соответствует множеству лучей передачи, используемых для отправки нелицензированного канала восходящей линии связи, т.е. множество экземпляров информации о пространственных отношениях используется для указания лучей передачи зондирующего опорного сигнала (SRS).

[00117] Зондирующий опорный сигнал (SRS) также может называться опорным сигналом восходящей линии связи. Основные функции SRS включают в себя получение информации о состоянии канала восходящей линии связи, получение информации о состоянии канала нисходящей линии связи и управление лучами.

[00118] UE также необходимо принять сигнализацию управляющего элемента управления доступом к среде передачи (MAC СЕ) от сетевого устройства. Сигнализация MAC СЕ используется для активации одного из множества лучей передачи, используемых для отправки нелицензированного канала восходящей линии связи, а активированный луч используется в качестве луча передачи для отправки PUCCH.

[00119] Пример 2

[00120] Для предоставления физического совместно используемого канала восходящей линии связи с конфигурируемым грантом (CG-PUSCH) UE принимает сигнализацию управления радиоресурсами (RRC) от сетевого устройства. Сигнализация RRC включает в себя информацию о конфигурации первого луча. Информация о конфигурации первого луча указывает ресурс SRS для неявного указания луча передачи, соответствующего CG-PUSCH.

[00121] Пример 3

[00122] Для динамически планируемого физического совместно используемого канала восходящей линии связи (PUSCH) UE принимает информацию управления нисходящей линии связи (DCI) для планирования от сетевого устройства. DCI планирования включает в себя информацию о конфигурации первого луча. Информация о конфигурации первого луча сконфигурирована для указания одного ресурса SRS, чтобы неявно указывать луч передачи, соответствующий PUSCH.

[00123] В вариантах осуществления настоящего изобретения сетевое устройство отправляет информацию о конфигурации первого луча в UE, чтобы дать возможность UE определить, на основе информации о конфигурации первого луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Следовательно, UE может определить правильный луч обнаружения без необходимости указания сетевым устройством соответствующей информации о луче обнаружения, тем самым экономя ресурсы передачи.

[00124] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Фиг. 3 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления. Как проиллюстрировано на фиг. 3, способ включает в себя следующее.

[00125] Способ включает в себя:

[00126] этап S110a, где информация о конфигурации первого луча принимается от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи; и

[00127] этап S120a, где луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи определяется на основе информации о конфигурации первого луча.

[00128] В некоторых примерах способ дополнительно включает в себя этап S130a, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи обнаружение LBT выполняется в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00129] Луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи представляет собой луч обнаружения для выполнения обнаружения направленного LBT в нелицензированном канале восходящей линии связи.

[00130] В некоторых возможных реализациях луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи представляет собой всенаправленный луч.

[00131] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой PUCCH, CG-PUSCH или PUSCH.

[00132] В вариантах осуществления изобретения UE принимает информацию о конфигурации первого луча от сетевого устройства и определяет, на основе информации о конфигурации первого луча, луч передачи для отправки нелицензированного канала восходящей линии связи, и UE определяет, на основе луча передачи, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Следовательно, UE может определить правильный луч обнаружения без необходимости указания сетевым устройством соответствующей информации о луче обнаружения, тем самым экономя ресурсы передачи.

[00133] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00134] На этапе S110b сигнализация высокого уровня принимается от сетевого устройства, при этом сигнализация высокого уровня включает в себя информацию о конфигурации LBT, и информация о конфигурации LBT указывает, что режим LBT является направленным LBT.

[00135] На этапе S120b информация о конфигурации первого луча принимается от сетевого устройства.

[00136] На этапе S130b луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи определяется на основе информации о конфигурации первого луча.

[00137] В некоторых примерах способ дополнительно включает в себя этап S140b, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи UE 101 выполняет обнаружение LBT в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00138] Как только UE принимает сигнализацию высокого уровня от сетевого устройства, UE может определить, на основе информации о конфигурации LBT в сигнализации высокого уровня, что режим LBT является режимом направленного LBT.

[00139] Информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи. UE принимает информацию о конфигурации первого луча от сетевого устройства, определяет луч передачи для отправки нелицензированного канала восходящей линии связи на основе информации о конфигурации первого луча и определяет, на основе луча передачи, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00140] В вариантах осуществления изобретения UE принимает сигнализацию высокого уровня и информацию о конфигурации первого луча от сетевого устройства для определения режима LBT и луча обнаружения и выполнения обнаружения LBT в нелицензированном канале восходящей линии связи в направленном LBT. Следовательно, UE может определить правильный луч обнаружения без необходимости указания сетевым устройством соответствующей информации луча обнаружения, тем самым экономя ресурсы передачи.

[00141] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Фиг. 4 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления. Как проиллюстрировано на фиг. 4, способ включает в себя следующее.

[00142] На этапе S110c информация о конфигурации первого луча принимается от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи.

[00143] На этапе S120c луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи определяется на основе луча(ей) передачи, указанного(ых) информацией о конфигурации первого луча, и условия, согласованного в протоколе, при этом условие, согласованное в протоколе, включает в себя по меньшей мере одно из первого условия выбора или второго условия выбора.

[00144] На этапе S130c UE выполняет обнаружение LBT в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00145] В некоторых возможных реализациях первое условие выбора по меньшей мере включает в себя:

[00146] луч обнаружения является лучом передачи;

[00147] направление покрытия луча обнаружения и направление покрытия луча передачи удовлетворяют заданному соотношению;

[00148] или,

[00149] луч обнаружения связан с лучом передачи.

[00150] В некоторых возможных реализациях второе условие выбора по меньшей мере включает в себя:

[00151] ширина луча при заданной степени ослабления является максимальной;

[00152] или,

[00153] индекс информации о пространственных отношениях является минимальным.

[00154] В вариантах осуществления настоящего изобретения условие может быть согласовано в протоколе. После определения луча передачи для отправки нелицензированного канала восходящей линии связи UE может определить луч обнаружения для этого нелицензированного канала восходящей линии связи на основе условия, согласованного в протоколе, и выполняет обнаружение LBT для этого нелицензированного канала восходящей линии связи, используя луч обнаружения.

[00155] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00156] На этапе S110d информация о конфигурации первого луча принимается от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи.

[00157] На этапе S120d луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи определяется на основе луча(ей) передачи, указанного(ых) посредством информации о конфигурации первого луча, и первого условия выбора, согласованного в протоколе.

[00158] В некоторых примерах способ дополнительно включает в себя этап S130d, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи UE выполняет обнаружение LBT в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00159] В некоторых возможных реализациях первое условие выбора по меньшей мере включает в себя:

[00160] луч(и) обнаружения является(ются) лучом(ами) передачи;

[00161] направление покрытия каждого луча обнаружения и направление покрытия луча(ей) передачи удовлетворяют заданному соотношению;

[00162] или,

[00163] луч(и) обнаружения связан(ы) с лучом(ами) передачи.

[00164] Следующие примеры представлены для пояснения.

[00165] Пример 1

[00166] Первым условием выбора является условие 1, то есть «луч(и) обнаружения является(ются) лучом(ами) передачи», и UE определяет, на основе информации о конфигурации первого луча, что луч А является лучом передачи. В этом примере UE может непосредственно определить, на основе условия 1, что луч А является лучом обнаружения, и выполнить обнаружение LBT с использованием луча А.

[00167] Пример 2

[00168] Первым условием выбора является условие 2, т.е. «направление покрытия каждого луча обнаружения и направление покрытия луча(ей) передачи удовлетворяют заданному соотношению», заданное соотношение заключается в том, что ширина луча передачи по уровню 3 дБ находится в пределах ширины луча по уровню 3 дБ каждого луча обнаружения, UE определяет, на основе информации о конфигурации первого луча, что лучи передачи нелицензированного канала восходящей линии связи включают в себя луч А, луч В и луч С, и лучом, который удовлетворяет заданному соотношению, является луч А на основе условия 2. В этом примере луч А определяется как луч обнаружения, и обнаружение LBT выполняется с использованием луча А.

[00169] Пример 3

[00170] Первым условием выбора является условие 3, т.е. «луч(и) обнаружения связан(ы) с лучом(ами) передачи», и базовая станция связывает 3 луча с лучом передачи нелицензированного канала восходящей линии связи, т.е. луч Е, луч F и луч G. В этом примере UE определяет луч передачи нелицензированного канала восходящей линии связи на основе информации о конфигурации первого луча и определяет, на основе условия 3, что лучами, удовлетворяющими заданному соотношению, являются луч Е, луч F и луч G.

[00171] В вариантах осуществления настоящего изобретения первое условие выбора может быть согласовано в протоколе. После определения луча передачи нелицензированного канала восходящей линии связи UE может определить луч(и) обнаружения нелицензированного канала восходящей линии связи на основе первого условия выбора и выполняет обнаружение LBT для нелицензированного канала восходящей линии связи с использованием такого(таких) луча(ей) обнаружения.

[00172] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00173] На этапе S110e информация о конфигурации первого луча принимается от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи.

[00174] На этапе S120e луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи определяется на основе луча(ей) передачи, указанного(ых) посредством информации о конфигурации первого луча и второго условия выбора, согласованного в протоколе.

[00175] В некоторых примерах способ дополнительно включает в себя этап S130е, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи UE выполняет обнаружение LBT в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00176] В некоторых возможных реализациях второе условие выбора по меньшей мере включает в себя:

[00177] ширина луча при заданной степени ослабления является максимальной;

[00178] или,

[00179] индекс информации о пространственных отношениях является минимальным.

[00180] Следующие примеры представлены для пояснения.

[00181] Пример 1

[00182] Первым условием выбора является условие 4, т.е. «ширина луча при заданной степени ослабления является максимальной», UE определяет, на основе информации о конфигурации первого луча, что лучи передачи представляют собой луч А и луч В, и определяет, на основе условия 4, что лучом с наибольшей шириной луча при заданной степени ослабления среди лучей А и В является луч А. В этом примере луч А определяется как луч обнаружения для выполнения обнаружения LBT.

[00183] Пример 2

[00184] Первым условием выбора является условие 5, т.е. «индекс информации о пространственных отношениях является минимальным», UE определяет, на основе первой информации о конфигурации луча, что лучи передачи представляют собой луч А и луч В, и определяет, на основе условия 5, что лучом с минимальным индексом информации о пространственных отношениях между лучом А и лучом В является луч В. В этом примере луч В определяется как луч обнаружения, и обнаружение LBT выполняется с использованием луча В.

[00185] В вариантах осуществления настоящего изобретения второе условие выбора может быть согласовано в протоколе. После определения луча передачи нелицензированного канала восходящей линии связи UE может определить луч обнаружения нелицензированного канала восходящей линии связи на основе второго условия выбора и выполняет обнаружение LBT в нелицензированном канале восходящей линии связи, используя такой луч обнаружения. Понятно, что в приведенных выше примерах второе условие выбора основано на результате выбора первого условия выбора. Однако второе условие выбора может не зависеть от первого условия выбора. То есть множество лучей обнаружения может быть определено как набор возможных лучей обнаружения другими средствами, и луч обнаружения может быть выбран из набора на основе второго условия выбора.

[00186] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00187] На этапе S110 с информация о конфигурации первого луча принимается от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи.

[00188] На этапе S120c луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи определяется на основе луча(ей) передачи, указанного(ых) посредством информации о конфигурации первого луча, а также первого условия выбора и второго условия выбора, согласованных в протоколе.

[00189] На этапе S130c UE выполняет обнаружение LBT нелицензированного канала восходящей линии связи на основе определенного луча обнаружения.

[00190] В некоторых возможных реализациях,

[00191] первое условие выбора по меньшей мере включает в себя:

[00192] луч(и) обнаружения является(ются) лучом(ами) передачи;

[00193] направление покрытия каждого луча обнаружения и направление покрытия луча(ей) передачи удовлетворяют заданному соотношению;

[00194] или,

[00195] луч(и) обнаружения связан(ы) с лучом(ами) передачи.

[00196] В некоторых возможных реализациях второе условие выбора по меньшей мере включает в себя:

[00197] ширина луча при заданной степени ослабления является максимальной;

[00198] или,

[00199] индекс информации о пространственных отношениях является минимальным.

[00200] Следующий пример приведен для пояснения.

[00201] Например,

[00202] первым условием выбора является условие 3, т.е. «луч(и) обнаружения связан(ы) с лучом(ами) передачи», а вторым условием выбора является условие 5, т.е. «ширина луча при заданной степени ослабления является максимальной».

[00203] UE определяет, на основе первой информации о конфигурации луча, что лучи передачи представляют собой луч А и луч В. UE определяет, что лучом, удовлетворяющим обоим условиям 4 и 5 между лучом А и лучом В, является луч А. В этом примере UE определяет, что лучом обнаружения является луч А, и выполняет обнаружение LBT с использованием луча А.

[00204] В вариантах осуществления изобретения в протоколе могут быть согласованы два условия, т.е. первое условие выбора и второе условие выбора. После определения луча(ей) передачи для нелицензированного канала восходящей линии связи UE может определить луч(и) обнаружения для нелицензированного канала восходящей линии связи на основе по меньшей мере одного из этих двух условий, и выполнить обнаружение LBT в нелицензированном канале восходящей линии связи, используя луч(и) обнаружения.

[00205] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00206] На этапе S110d информация о конфигурации первого луча принимается от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи.

[00207] На этапе S 120d один или более лучей обнаружения определяются на основе луча(ей) передачи, указанного(ых) посредством информации о конфигурации первого луча, и первого условия выбора, согласованного в протоколе.

[00208] На этапе S130d один из одного или более лучей обнаружения определяется как луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи на основе второго условия выбора.

[00209] На этапе S140d UE выполняет обнаружение LBT в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00210] В некоторых возможных реализациях первое условие выбора по меньшей мере включает в себя:

[00211] луч(и) обнаружения является(ются) лучом(ами) передачи;

[00212] направление покрытия каждого луча обнаружения и направление покрытия луча(ей) передачи удовлетворяют заданному соотношению;

[00213] или,

[00214] луч(и) обнаружения связан(ы) с лучом(ами) передачи.

[00215] В некоторых возможных реализациях второе условие выбора по меньшей мере включает в себя: ширина луча при заданной степени ослабления является минимальной;

[00216] или,

[00217] индекс информации о пространственных отношениях является минимальным.

[00218] Следующие 4 примера представлены для пояснения.

[00219] Пример 1

[00220] Первым условием выбора является условие 1, заданным соотношением является то, что ширина луча передачи по уровню 3 дБ находится в пределах ширины луча обнаружения по уровню 3 дБ, а вторым условием выбора является условие 4.

[00221] После определения луча(ей) передачи нелицензированного канала восходящей линии связи на основе информации о конфигурации первого луча, UE определяет, на основе условия 1, что лучами, удовлетворяющими заданному соотношению, являются луч А, луч В и луч С, и лучом, имеющим наибольшую ширину луча по уровню 3 дБ среди лучей А, В и С, является луч А.

[00222] В этом примере UE может определить, на основе условия 4, что лучом обнаружения для нелицензированного канала восходящей линии связи является луч А, и использовать луч А для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00223] Пример 2

[00224] Первым условием выбора является условие 2, заданным соотношением является то, что ширина луча передачи по уровню 3 дБ находится в пределах ширины луча обнаружения по уровню 3 дБ, а вторым условием выбора является условие 5.

[00225] После определения, на основе первой информации о конфигурации луча, луча(ей) передачи для отправки нелицензированного канала восходящей линии связи, UE определяет, на основе условия 2, что лучами, удовлетворяющими заданному соотношению, являются луч А, луч В и луч С.Лучом с минимальным индексом информации о пространственных отношениях среди луча А, луча В и луча С является луч В.

[00226] В этом примере UE может определить, на основе условия 5, что лучом обнаружения для нелицензированного канала восходящей линии связи является луч В, и использовать луч В для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00227] Пример 3

[00228] Первым условием выбора является условие 3, 3 луча связаны с лучом(ами) передачи для отправки нелицензированного канала восходящей линии связи, т.е. лучом А, лучом В и лучом С, а вторым условием выбора является условие 4, где заданная степень ослабления составляет 3 дБ.

[00229] После определения, на основе информации о конфигурации первого луча, луча(ей) передачи для отправки нелицензированного канала восходящей линии связи, UE определяет, на основе условия 3, что лучами, связанными с лучом(ами) передачи, являются луч А, луч В и луч С. Кроме того, лучом, имеющим наибольшую ширину полосы пропускания по уровню 3 дБ среди луча А, луча В и луча С, является луч А.

[00230] В этом примере UE может определить, на основе условия 4, что лучом обнаружения для нелицензированного канала восходящей линии связи является луч А, и использовать луч А для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00231] Пример 4

[00232] Первым условием выбора является условие 3, 3 луча связаны с лучом(ами) передачи для отправки нелицензированного канала восходящей линии связи, т.е. лучом А, лучом В и лучом С, а вторым условием выбора является условие 5.

[00233] После определения, на основе информации о конфигурации первого луча, луча(ей) передачи для нелицензированного канала восходящей линии связи, UE определяет, на основе условия 3, что лучами, связанными с лучом(ами) передачи, являются луч А, луч В и луч С. Кроме того, лучом с минимальным индексом информации о пространственных отношениях среди луча А, луча В и луча С является луч В.

[00234] В этом примере UE может определить, на основе условия 5, что лучом обнаружения для нелицензированного канала восходящей линии связи является луч В, и использовать луч В для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00235] В вариантах осуществления настоящего изобретения могут быть установлены первое условие выбора и второе условие выбора. После определения луча(ей) передачи для отправки нелицензированного канала восходящей линии связи UE может определить луч обнаружения для нелицензированного канала восходящей линии связи на основе первого условия выбора и второго условия выбора по очереди и выполнить обнаружение LBT в нелицензированном канале восходящей линии связи с помощью луча обнаружения.

[00236] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться сетевым устройством 102. Способ включает в себя следующее.

[00237] На этапе S210a сетевое устройство 102 отправляет информацию о конфигурации первого луча в UE, при этом информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации первого луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00238] В вариантах осуществления настоящего изобретения сетевое устройство отправляет информацию о конфигурации первого луча в UE, так что UE определяет луч(и) передачи для отправки нелицензированного канала восходящей линии связи и определяет, на основе луча(ей) передачи, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Следовательно, UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[00239] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться сетевым устройством 102. Способ включает в себя следующее.

[00240] На этапе S210b в UE отправляется сигнализация высокого уровня, в которой сигнализация высокого уровня включает в себя информацию о конфигурации LBT, и информация о конфигурации LBT указывает, что режим LBT является направленным LBT.

[00241] На этапе S220b информация о конфигурации первого луча отправляется в UE, при этом информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи, чтобы дать возможность UE определить, на основе информация о конфигурации первого луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00242] После того, как сетевое устройство отправляет сигнализацию высокого уровня в UE, UE может определить, следует ли выполнять обнаружение LBT в режиме направленного LBT на основе информации о конфигурации LBT в сигнализации высокого уровня.

[00243] После того, как сетевое устройство отправляет информацию о конфигурации первого луча в UE, UE может определить луч(и) передачи для отправки нелицензированного канала восходящей линии связи на основе информации о конфигурации первого луча, и определить, на основе луча(ей) передачи, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00244] В вариантах осуществления изобретения сетевое устройство отправляет сигнализацию высокого уровня и информацию о конфигурации первого луча в UE, так что UE может определить режим LBT и луч обнаружения. Следовательно, UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[00245] Способ определения луча обнаружения нелицензированного канала восходящей линии связи согласно вариантам осуществления настоящего изобретения может быть применен к системе 100 беспроводной связи. Фиг. 5 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления. Как проиллюстрировано на фиг. 5, способ включает следующее.

[00246] На этапе S51 сетевое устройство 102 отправляет информацию о конфигурации второго луча в UE 101, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00247] На этапе S52 UE 101 принимает информацию о конфигурации второго луча от сетевого устройства 102.

[00248] На этапе S53 UE 101 определяет, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00249] В некоторых примерах способ дополнительно включает в себя этап S44, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи UE 101 выполняет обнаружение LBT в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00250] В вариантах осуществления изобретения сетевое устройство отправляет информацию о конфигурации второго луча в UE, чтобы дать возможность UE определить, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Следовательно, UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[00251] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Фиг. 6 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно варианту осуществления. Как проиллюстрировано на фиг. 6, способ включает в себя следующее.

[00252] На этапе S510a информация о конфигурации второго луча принимается от сетевого устройства, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00253] На этапе S520a луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи определяется на основе информации о конфигурации второго луча.

[00254] В некоторых примерах способ дополнительно включает в себя этап S530a, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи обнаружение LBT выполняется в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00255] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой PUCCH, CG-PUSCH или PUSCH.

[00256] В вариантах осуществления изобретения UE принимает информацию о конфигурации второго луча от сетевого устройства и определяет, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, так что UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[00257] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00258] На этапе S510b сигнализация высокого уровня принимается от сетевого устройства, при этом сигнализация высокого уровня включает в себя информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00259] На этапе S520b луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи определяется на основе информации о конфигурации второго луча.

[00260] В некоторых примерах способ дополнительно включает в себя этап S530b, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи обнаружение LBT выполняется в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00261] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой PUCCH или CG-PUSCH.

[00262] В вариантах осуществления изобретения UE принимает информацию о конфигурации второго луча от сетевого устройства через сигнализацию высокого уровня и определяет, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Следовательно, UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[00263] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00264] На этапе S510c информация о конфигурации второго луча принимается от сетевого устройства, при этом информация о конфигурации второго луча включает в себя множество экземпляров информации о пространственных отношениях, и множество экземпляров информации о пространственных отношениях соответствуют множеству лучей восходящей линии связи.

[00265] На этапе S520c сигнализация СЕ MAC принимается от сетевого устройства, при этом сигнализация СЕ MAC сконфигурирована для активации одного из множества лучей восходящей линии связи.

[00266] На этапе S530c активированный луч в множестве экземпляров информации о пространственных отношениях определяется как луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00267] В некоторых примерах способ дополнительно включает в себя этап S540c, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи обнаружение LBT выполняется в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00268] Следующие 2 примера представлены для пояснения. Пример 1

[00269] Для PUCCH UE может принимать информацию о конфигурации второго луча от сетевого устройства. Информация о конфигурации второго луча включает в себя множество экземпляров информации о пространственных отношениях (spatialrelationinfo), и множество экземпляров информации о пространственных отношениях соответствуют множеству лучей восходящей линии связи. То есть множество экземпляров информации о пространственных отношениях используются для указания лучей передачи SRS.

[00270] UE может принимать сигнализацию MAC СЕ от сетевого устройства. Сигнализация MAC СЕ используется для активации одного из лучей восходящей линии связи. Активированный луч может использоваться в качестве луча обнаружения для выполнения обнаружения LBT на нелицензированном PUCCH, а обнаружение LBT может выполняться на PUCCH с использованием этого луча обнаружения.

[00271] Пример 2

[00272] Для CG-PUSCH UE может принимать информацию о конфигурации второго луча от сетевого устройства. Информация о конфигурации второго луча включает в себя множество экземпляров информации о пространственных отношениях, и множество экземпляров информации о пространственных отношениях соответствуют множеству лучей восходящей линии связи. То есть множество экземпляров информации о пространственных отношениях используются для указания лучей передачи SRS.

[00273] UE может принимать сигнализацию MAC СЕ от сетевого устройства, и сигнализация MAC СЕ используется для активации одного из лучей восходящей линии связи. Активированный луч может использоваться в качестве луча обнаружения для выполнения обнаружения LBT на нелицензированном CG-PUSCH.

[00274] В вариантах осуществления изобретения UE определяет луч обнаружения посредством сигнализации СЕ MAC, так что UE точно определяет луч обнаружения на основе указания от сетевого устройства.

[00275] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00276] На этапе S510d сигнализация RRC принимается от сетевого устройства, при этом сигнализация RRC включает в себя информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания одного ресурса SRS для указания луча обнаружения для выполнения LBT в нелицензированном канале восходящей линии связи.

[00277] Следующие 2 примера представлены для пояснения.

[00278] Пример 1

[00279] Для CG-PUSCH UE может принимать сигнализацию RRC от сетевого устройства. Сигнализация RRC включает в себя информацию о конфигурации второго луча. Информация о конфигурации второго луча указывает ресурс SRS для неявного указания луча обнаружения, соответствующего нелицензированному CG-PUSCH. Как только UE принимает сигнализацию RRC, UE может определить, на основе информации о конфигурации второго луча в сигнализации RRC, луч обнаружения, соответствующий нелицензированному CG-PUSCH.

[00280] Пример 2

[00281] Для PUCCH UE может принимать сигнализацию RRC от сетевого устройства. Сигнализация RRC включает в себя информацию о конфигурации второго луча. Информация о конфигурации второго луча указывает ресурс SRS для неявного указания луча обнаружения, соответствующего нелицензированному PUCCH. Как только UE принимает сигнализацию RRC, UE может определить, на основе информации о конфигурации второго луча в сигнализации RRC, луч обнаружения, соответствующий нелицензированному PUCCH.

[00282] В вариантах осуществления изобретения UE принимает информацию о конфигурации второго луча от сетевого устройства через сигнализацию RRC и определяет луч обнаружения на основе информации о конфигурации второго луча, так что UE точно определяет луч обнаружения на основе индикация сетевого устройства.

[00283] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. В этом способе второй информацией о конфигурации луча является DCI планирование. Способ включает в себя следующее.

[00284] На этапе S510e DCI планирования принимается от сетевого устройства, при этом DCI планирования включает в себя информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания одного ресурса SRS для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00285] На этапе S520e луч обнаружения для выполнения обнаружения LBT на нелицензированных каналах восходящей линии связи определяется на основе DCI планирования.

[00286] В некоторых примерах способ дополнительно включает в себя этап S330e, где в ответ на определение луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи обнаружение LBT выполняется в нелицензированном канале восходящей линии связи на основе определенного луча обнаружения.

[00287] В возможном примере, относительно динамически запланированного PUSCH, UE может принимать DCI планирования от сетевого устройства. DCI планирования включает в себя информацию о конфигурации второго луча. Информация о конфигурации второго луча указывает один ресурс SRS для указания луча обнаружения. Луч обнаружения определяется как луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00288] В вариантах осуществления настоящего изобретения DCI планирования используется в качестве информации о конфигурации второго луча. UE принимает DCI планирования от сетевого устройства и определяет луч обнаружения на основе DCI планирования, так что UE точно определяет луч обнаружения на основе указания от сетевого устройства.

[00289] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00290] На этапе S510f, в ответ на неполучение информации о конфигурации второго луча от сетевого устройства, определяется луч обнаружения по умолчанию для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00291] Луч обнаружения по умолчанию может быть лучом передачи для отправки нелицензированного канала восходящей линии связи.

[00292] В вариантах осуществления изобретения может быть установлен луч обнаружения по умолчанию. В ответ на неполучение информации о конфигурации второго луча от сетевого устройства UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[00293] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00294] На этапе S500g информация о конфигурации первого луча принимается от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча(ей) передачи для отправки нелицензированного канала восходящей линии связи.

[00295] На этапе S510g, в ответ на неполучение информации о конфигурации второго луча от сетевого устройства, определяется луч обнаружения по умолчанию для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00296] Луч обнаружения по умолчанию может быть лучом(ами) передачи для отправки нелицензированного канала восходящей линии связи. UE может знать луч обнаружения по умолчанию после определения, на основе информации о конфигурации первого луча, луча(ей) передачи для отправки нелицензированного канала восходящей линии связи.

[00297] В вариантах осуществления изобретения может быть установлен луч обнаружения по умолчанию. В ответ на неполучение информации о конфигурации второго луча от сетевого устройства UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[00298] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться посредством UE 101. Способ включает в себя следующее.

[00299] На этапе S510h, в ответ на неполучение информации о конфигурации второго луча от сетевого устройства, определяется луч обнаружения по умолчанию для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00300] Луч обнаружения по умолчанию может быть всенаправленным лучом.

[00301] В вариантах осуществления изобретения может быть установлен луч обнаружения по умолчанию. В ответ на неполучение информации о конфигурации второго луча от сетевого устройства UE может определить луч обнаружения на основе указания от сетевого устройства.

[00302] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться сетевым устройством 102. Способ включает в себя следующее.

[00303] На этапе S410a информация о конфигурации второго луча отправляется в UE, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00304] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой PUCCH, CG-PUSCH или PUSCH.

[00305] В вариантах осуществления изобретения сетевое устройство отправляет информацию о конфигурации второго луча в UE, чтобы дать возможность UE определить луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Следовательно, UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[00306] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться сетевым устройством 102. Способ включает в себя следующее.

[00307] На этапе S410b сигнализация высокого уровня отправляется в UE, при этом сигнализация высокого уровня включает в себя информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения LBT на нелицензированном канала восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00308] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой PUCCH или CG-PUSCH.

[00309] В вариантах осуществления изобретения сетевое устройство отправляет информацию о конфигурации второго луча в UE через сигнализацию высокого уровня, чтобы дать возможность UE определить, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Следовательно, UE точно определяет луч обнаружения на основе указания от сетевого устройства.

[00310] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться сетевым устройством 102. Способ включает в себя следующее.

[00311] На этапе S410c информация о конфигурации второго луча отправляется в UE, при этом информация о конфигурации второго луча включает в себя множество экземпляров информации о пространственных отношениях, и множество экземпляров информации о пространственных отношениях соответствуют множеству лучей восходящей линии связи. Сигнализация MAC СЕ используется для активации одного из множества лучей восходящей линии связи.

[00312] На этапе S420c сигнализация MAC СЕ отправляется в UE, в которой сигнализация MAC СЕ используется для активации одного из множества лучей восходящей линии связи, чтобы дать возможность UE определить активированный луч в частях информации о пространственных отношениях в качестве луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00313] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой PUCCH или CG-PUSCH.

[00314] В вариантах осуществления настоящего изобретения сетевое устройство отправляет сигнализацию MAC СЕ в UE, чтобы дать возможность UE определить луч обнаружения. Следовательно, UE может точно определить луч обнаружения на основе указания от сетевого устройства.

[00315] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться сетевым устройством 102. Способ включает в себя следующее.

[00316] На этапе S410d сигнализация RRC отправляется в UE, при этом сигнализация RRC включает в себя информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания одного ресурса SRS для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT на нелицензионном канале восходящей линии связи, и выполнить обнаружение LBT на нелицензионном канале восходящей линии связи, используя определенное луча обнаружения.

[00317] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой PUCCH или CG-PUSCH.

[00318] В вариантах осуществления изобретения сетевое устройство отправляет информацию о конфигурации второго луча в UE через сигнализацию RRC, чтобы дать возможность UE определить луч обнаружения на основе информации о конфигурации второго луча. Следовательно, UE точно определяет луч обнаружения на основании указания от сетевого устройства.

[00319] Способ определения луча обнаружения для нелицензированного канала восходящей линии связи согласно вариантам осуществления изобретения может выполняться сетевым устройством 102. Способ включает в себя следующее.

[00320] На этапе S410e DCI планирования отправляется в UE, при этом DCI планирования включает в себя информацию о конфигурации второго луча, и информация о конфигурации второго луча конфигурируется для указания одного ресурса SRS для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи и выполнить обнаружение LBT в нелицензированном канале восходящей линии связи с использованием определенного луча обнаружения.

[00321] В некоторых возможных реализациях нелицензированный канал восходящей линии связи представляет собой PUSCH.

[00322] В вариантах осуществления настоящего изобретения сетевое устройство отправляет DCI планирования в UE, чтобы дать возможность UE определить луч обнаружения на основе DCI планирования. Следовательно, UE точно определяет луч обнаружения на основании указания от сетевого устройства.

[00323] Основываясь на той же идее, что и вышеприведенные варианты осуществления способа, варианты осуществления изобретения также предлагают устройство связи, которое может иметь функции UE в вышеупомянутых вариантах осуществления способа и может использоваться для выполнения этапов, выполняемых UE согласно вышеупомянутым вариантам осуществления способа. Функции могут быть реализованы аппаратными средствами, программным обеспечением или аппаратными средствами для выполнения соответствующего программного обеспечения. Аппаратное или программное обеспечение включает в себя один или более модулей, соответствующих описанным выше функциям.

[00324] В возможной реализации устройство 700 связи, проиллюстрированное на Фиг. 7, может служить в качестве UE, участвующего в вышеупомянутых вариантах осуществления способа, и выполнять этапы, выполняемые UE в вышеупомянутых вариантах осуществления способа. Как проиллюстрировано на фиг. 7, устройство 700 связи может включать в себя модуль 701 приемопередатчика и модуль 702 обработки. Модуль 701 приемопередатчика и модуль 702 обработки соединены друг с другом. Модуль 701 приемопередатчика выполнен с возможностью поддержки связи устройства 700 связи. Модуль 701 приемопередатчика может иметь функции беспроводной связи. Например, модуль 701 приемопередатчика может осуществлять беспроводную связь с другими устройствами связи через радиоинтерфейс. Модуль 702 обработки выполнен с возможностью поддержки устройства 700 связи для выполнения операций обработки в приведенных выше вариантах осуществления способа, которые включают в себя, помимо прочего: генерацию информации/сообщений, отправленных модулем 701 приемопередатчика, и/или демодуляцию и декодирование сигналов, полученных модулем 701 приемопередатчика.

[00325] В примере, при выполнении этапов, реализованных UE, модуль 701 приемопередатчика используется для: приема информации о конфигурации первого луча от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча передачи для отправки нелицензированного канала восходящей линии связи. Модуль 702 обработки выполнен с возможностью определения, на основе информации о конфигурации первого луча, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. В другом примере при выполнении этапов, реализуемых UE, модуль 701 приемопередатчика выполнен с возможностью приема информации о конфигурации второго луча от сетевого устройства, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи. Модуль 702 обработки выполнен с возможностью определения, на основе информации о конфигурации второго луча, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00326] Когда устройством связи является UE, его структура может быть проиллюстрирована на фиг. 8. Устройство 800 может быть мобильным телефоном, компьютером, терминалом цифрового вещания, устройством приема сообщений, игровой консолью, планшетным устройством, медицинским устройством, фитнес-устройством и персональным цифровым помощником.

[00327] Как проиллюстрировано на фиг. 8, устройство 800 может включать в себя один или более из следующих компонентов: компонент 802 обработки, память 804, компонент 806 питания, мультимедийный компонент 808, аудиокомпонент 810, интерфейс 812 ввода/вывода (I/O), измерительный компонент 814 и компонент 816 связи.

[00328] Компонент 802 обработки обычно управляет общими операциями устройства 800, такими как операции, связанные с отображением, телефонным вызовом, передачей данных, работой камеры и операцией записи. Компонент 802 обработки может включать в себя один или более процессоров 820 для выполнения инструкций для реализации всех или части этапов вышеописанных способов. Более того, компонент 802 обработки может включать в себя один или более модулей, которые облегчают взаимодействие между компонентом 802 обработки и другими компонентами. Например, компонент 802 обработки может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 808 и компонентом 802 обработки.

[00329] Память 804 сконфигурирована для хранения различных типов данных для поддержки работы устройства 800. Примеры таких данных включают в себя инструкции для любых приложений или способов, работающих на устройстве 800, контактные данные, данные телефонной книги, сообщения, изображения, видео и т.д. Память 804 может быть реализована с использованием любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, например статического оперативного запоминающего устройства (Static Random-Access Memory, SRAM), электрически стираемого программируемого постоянного запоминающего устройства (Electrically-Erasable Programmable Read Only Memory, EEPROM), стираемого программируемого постоянного запоминающего устройства (Erasable Programmable Read Only Memory, EPROM), программируемого постоянного запоминающего устройства (Programmable Read-Only Memory, PROM), постоянного запоминающего устройства (Read Only Memory, ROM), магнитной памяти, флэш-памяти, магнитного или оптического диска.

[00330] Компонент 806 питания обеспечивает питание различных компонентов устройства 800. Компонент 806 питания может включать в себя систему управления питанием, один или более источников питания и любые другие компоненты, связанные с генерацией, управлением и распределением мощности в устройство 800.

[00331] Мультимедийный компонент 808 включает в себя экран, обеспечивающий интерфейс вывода между устройством 800 и пользователем. В некоторых вариантах реализации экран может включать в себя жидкокристаллический дисплей (Liquid Crystal Display, LCD) и сенсорную панель (Touch Panel, TP). Если экран включает в себя сенсорную панель, экран может быть реализован как сенсорный экран для приема входных сигналов от пользователя. Сенсорная панель включает в себя один или более сенсорных датчиков для распознавания прикосновений, движений и жестов на сенсорной панели. Датчики касания могут не только воспринимать границу действия касания или проведения, но также воспринимать период времени и давление, связанные с действием касания или проведения. В некоторых вариантах реализации мультимедийный компонент 808 включает в себя переднюю камеру и/или заднюю камеру. Когда устройство 800 находится в рабочем режиме, таком как режим съемки или режим видео, передняя камера и/или задняя камера могут принимать внешние мультимедийные данные. Каждая передняя камера и задняя камера могут представлять собой систему с фиксированным оптическим объективом или иметь фокусное расстояние и возможность оптического увеличения.

[00332] Аудиокомпонент 810 выполнен с возможностью вывода и/или ввода аудиосигналов. Например, аудиокомпонент 810 включает в себя микрофон (microphone, MIC), выполненный с возможностью приема внешнего аудиосигнала, когда устройство 800 находится в рабочем режиме, таком как режим вызова, режим записи и режим распознавания голоса. Принятый аудиосигнал может быть дополнительно сохранен в памяти 804 или передан через компонент 816 связи. В некоторых вариантах реализации аудиокомпонент 810 дополнительно включает в себя динамик для вывода аудиосигналов.

[00333] Интерфейс 812 ввода-вывода обеспечивает интерфейс между компонентом 802 обработки и периферийными интерфейсными модулями, такими как клавиатура, колесо управления, кнопки и т.п. Кнопки могут включать в себя, помимо прочего, кнопку «Домой», кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[00334] Измерительный компонент 814 включает в себя один или более датчиков для обеспечения оценки состояния различных аспектов устройства 800. Например, измерительный компонент 814 может обнаруживать открытое/закрытое состояние устройства 800, относительное расположение компонентов, например, дисплея и клавиатуры устройства 800, изменение положения устройства 800 или компонента устройства 800, наличие или отсутствие контакта пользователя с устройством 800, ориентация или ускорение/замедление устройства 800, и изменение температуры устройства 800. Измерительный компонент 814 может включать в себя датчик приближения, выполненный с возможностью обнаружения присутствия близлежащих объектов без какого-либо физического контакта. Измерительный компонент 814 может также включать в себя датчик света, такой как датчик изображения на основе комплементарной структуры металл-оксид-полупроводник (Complementary Metal Oxide Semiconductor, CMOS) или датчиков с зарядовой связью (Charge-Coupled Device, CCD), для использования в приложениях формирования изображений. В некоторых вариантах реализации измерительный компонент 814 может также включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[00335] Компонент 816 связи выполнен с возможностью обеспечения связи, проводной или беспроводной, между устройством 800 и другими устройствами. Устройство 800 может получить доступ к беспроводной сети на основе стандарта связи, такого как Wi-Fi, 4G или 5G или их комбинации. В примере осуществления компонент 816 связи принимает широковещательный сигнал от внешней системы управления широковещательной передачей или связанную с широковещательной передачей информацию через широковещательный канал. В примере осуществления компонент 816 связи дополнительно включает в себя модуль связи ближнего радиуса действия (Near Field Communication, NFC) для связи на малом расстоянии. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (radio-frequency identification, RFID), технологии инфракрасной ассоциации данных (Infrared Data Association, IrDA), технологии сверхширокополосной связи (Ultra-Wide Band, UWB), технологии Blue Tooth (ВТ) и других технологий.

[00336] В некоторых вариантах реализации устройство 800 может быть реализовано с одной или более интегральными схемами специального назначения (Application Specific Integrated Circuit, ASIC), процессорами цифровых сигналов (Digital Signal Processor, DSP), устройствами цифровой обработки сигналов (Digital Signal Processing Device, DSPD), программируемыми логическими устройствами (Programmable Logic Device, PLD), программируемыми пользователем вентильными матрицами (Field Programmable Gate Array, FPGA), контроллерами, микроконтроллерами, микропроцессорами или другими электронными компонентами для выполнения вышеописанных методов.

[00337] В некоторых вариантах осуществления предложен машиночитаемый носитель данных, включающий в себя инструкции, например, память 804, содержащую инструкции. Когда инструкции выполняются процессором 820 устройства 800, реализуются вышеуказанные способы. Например, машиночитаемый носитель данных может представлять собой ПЗУ (ROM), оперативное запоминающее устройство (ОЗУ, random access memory, RAM), CD-ROM, магнитную ленту, дискету и оптическое устройство хранения данных.

[00338] На основе той же концепции, что и вышеописанные варианты осуществления способа, варианты осуществления изобретения также предоставляют устройство связи, которое может иметь функции сетевого устройства в приведенных выше вариантах осуществления способа и может использоваться для выполнения этапов, выполняемых сетевым устройством в приведенных выше вариантах осуществления способа. Функции могут быть реализованы аппаратными средствами, программным обеспечением или аппаратными средствами, выполняющими соответствующее программное обеспечение. Аппаратное или программное обеспечение включает в себя один или более модулей, соответствующих вышеуказанным функциям.

[00339] В возможной реализации устройство 900 связи, проиллюстрированное на фиг.9, может служить сетевым устройством, задействованным в вышеупомянутых вариантах осуществления способа, и выполнять этапы, выполняемые сетевым устройством в вышеупомянутых вариантах осуществления способа. Как проиллюстрировано на фиг.9, устройство 900 связи может включать в себя модуль 901 приемопередатчика и модуль 902 обработки. Модуль 901 приемопередатчика и модуль 902 обработки соединены друг с другом. Модуль 901 приемопередатчика выполнен с возможностью поддержки связи устройства 900 связи. Модуль 901 приемопередатчика может иметь функции беспроводной связи. Например, модуль 901 приемопередатчика может осуществлять беспроводную связь с другими устройствами связи через радиоинтерфейс. Модуль 902 обработки выполнен с возможностью поддержки устройства 900 связи для выполнения операций обработки в приведенных выше вариантах осуществления способа, которые включают в себя, помимо прочего: генерацию информации/сообщений, отправленных модулем 901 приемопередатчика, и/или демодуляцию и декодирование полученных сигналов, модулем приемопередатчика 901.

[00340] В примере, при выполнении этапов, реализуемых сетевым устройством, модуль 901 приемопередатчика используется для отправки информации о конфигурации первого луча в UE, при этом информация о конфигурации первого луча сконфигурирована для указания луча передачи для отправки нелицензированного канала восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации первого луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00341] В примере, при выполнении этапов, реализуемых сетевым устройством, модуль 901 приемопередатчика используется для отправки информации о конфигурации второго луча в UE, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, чтобы дать возможность UE определить, на основе информации о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

[00342] Когда устройство связи является сетевым устройством, его структура также может быть проиллюстрирована на фиг. 10. Структура устройства связи проиллюстрирована на примере базовой станции. Как проиллюстрировано на фиг. 10, устройство 1000 включает в себя память 1001, процессор 1002, компонент 1003 приемопередатчика и компонент 1006 питания. Память 1001 соединена с процессором 1002 и может использоваться для хранения программы и данных, необходимых для устройства 1000 связи, для реализации функций. Процессор 1002 выполнен с возможностью поддержки устройства 1000 связи для выполнения соответствующих функций вышеописанных способов, и эти функции могут быть реализованы путем вызова программы, хранящейся в памяти 1001. Компонент 1003 приемопередатчика может быть беспроводным приемопередатчиком, который может использоваться для поддержки устройства 1000 связи для приема и отправки сигналов и/или данных через радиоинтерфейс. Компонент 1003 приемопередатчика также может называться блоком приемопередатчика или блоком связи. Компонент 1003 приемопередатчика может включать в себя радиочастотный компонент 1004 и одну или более антенн 1005. Радиочастотный компонент 1004 может быть удаленным радиоблоком (remote radio unit, RRU), который может использоваться для передачи радиочастотных сигналов и преобразования радиочастотных сигналов и сигналов основной полосы частот. Одна или более антенн 1005 могут использоваться для излучения и приема радиочастотных сигналов.

[00343] Когда устройству 1000 связи необходимо отправить данные, процессор 1002 может выполнять обработку в основной полосе данных, которые должны быть отправлены, и передавать сигналы основной полосы в RRU. RRU выполняет радиочастотную обработку сигналов основной полосы частот и отправляет радиочастотные сигналы в виде электромагнитных волн через антенну. Когда данные отправляются на устройство 1000 связи, RRU принимает радиочастотные сигналы через антенну, преобразует радиочастотные сигналы в сигналы основной полосы и отправляет сигналы основной полосы процессору 1002. Процессор 1002 преобразует сигналы основной полосы частот в данные и обрабатывает данные.

[00344] В некоторых вариантах осуществления предлагается машиночитаемый носитель данных, включающий в себя инструкции, например, память 1001, содержащая инструкции. Когда инструкции выполняются процессором 1002 устройства 1000, реализуются вышеописанные способы. Например, машиночитаемый носитель данных может представлять собой ПЗУ, ОЗУ, CD-ROM, магнитную ленту, дискету и оптическое устройство хранения данных.

[00345] Другие формы осуществления изобретения будут очевидны специалистам в данной области техники из рассмотрения данного описания и практики применения изобретения, раскрытого здесь. Настоящее изобретение предназначено для охвата любых изменений, применений или адаптаций изобретения, следующих его общим принципам, включая такие отклонения от описания, которые входят в известную или обычную практику в данной области техники. Предполагается, что описание и примеры рассматриваются только как иллюстративные, а истинный объем и суть изобретения указываются посредством следующей формулы изобретения.

[00346] Следует понимать, что изобретение не ограничивается точной конструкцией, которая была описана выше и проиллюстрирована на прилагаемых чертежах, и что различные модификации и изменения могут быть сделаны в рамках его объема. Предполагается, что объем изобретения ограничивается только прилагаемой формулой изобретения.

ПРОМЫШЛЕННАЯ ПРИМЕНИМОСТЬ

[00347] UE определяет, на основе информации о конфигурации первого луча или информации о конфигурации второго луча, полученной от сетевого устройства, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, так что UE может определить правильный луч обнаружения без необходимости для сетевого устройства указывать соответствующую информацию луча обнаружения, тем самым экономя ресурсы передачи. Или UE может точно определить луч обнаружения на основе указания от сетевого устройства.

Изобретение относится к области технологий беспроводной связи. Технический результат заключается в обеспечении определения луча обнаружения для нелицензированного канала восходящей линии связи. Такой результат достигается за счет того, что осуществляют прием информации о конфигурации первого луча от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча передачи для отправки нелицензированного канала восходящей линии связи; и определение, на основе информации о конфигурации первого луча, луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи. 6 н. и 10 з.п. ф-лы, 10 ил.

1. Способ определения луча обнаружения для нелицензированного канала восходящей линии связи, выполняемый пользовательским оборудованием и включающий в себя:

прием информации о конфигурации первого луча от сетевого устройства, при этом информация о конфигурации первого луча сконфигурирована для указания луча передачи для отправки нелицензированного канала восходящей линии связи;

определение, на основе информации о конфигурации первого луча, луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи; и

прием сигнализации высокого уровня от сетевого устройства, причем сигнализация высокого уровня содержит информацию о конфигурации LBT, и информация о конфигурации LBT указывает, что режим LBT является направленным LBT.

2. Способ по п. 1, в котором определение, на основе первой информации о конфигурации луча, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи включает в себя по меньшей мере одно из следующего:

определение, на основе луча передачи, указанного информацией о конфигурации первого луча, и условия, согласованного в протоколе, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи, при этом условие, согласованное в протоколе, содержит по меньшей мере одно из первого условия выбора или второго условия выбора;

определение одного или более лучей обнаружения на основе луча передачи, указанного посредством информации о конфигурации первого луча, и первого условия выбора, согласованного в протоколе; или

определение, на основе второго условия выбора, согласованного в протоколе, одного из одного или более лучей обнаружения в качестве луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

3. Способ по п. 2, в котором первое условие выбора включает в себя по меньшей мере одно из следующего:

луч обнаружения является лучом передачи;

направление покрытия луча обнаружения и направление покрытия луча передачи удовлетворяют заданному соотношению; или

луч обнаружения связан с лучом передачи.

4. Способ по п. 2, в котором второе условие выбора включает в себя по меньшей мере одно из следующего:

ширина луча при заданной степени ослабления является максимальной; или

индекс информации о пространственных отношениях является минимальным.

5. Способ по любому из пп. 1-4, в котором луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи представляет собой всенаправленный луч.

6. Способ определения луча обнаружения для нелицензированного канала восходящей линии связи, выполняемый пользовательским оборудованием и включающий в себя:

прием информации о конфигурации второго луча от сетевого устройства, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи; и

определение, на основе информации о конфигурации второго луча, луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи,

при этом прием информации о конфигурации второго луча от сетевого устройства включает по меньшей мере одно из следующего:

прием сигнализации высокого уровня от сетевого устройства, при этом сигнализация высокого уровня содержит информацию о конфигурации второго луча;

прием сигнализации управления радиоресурсами (RRC) от сетевого устройства, при этом сигнализация RRC содержит информацию о конфигурации второго луча; причем информация о конфигурации второго луча сконфигурирована для указания одного ресурса зондирующего опорного сигнала (SRS) для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи; или

прием от сетевого устройства информации управления нисходящей линией связи (DCI) для планирования, при этом DCI планирования содержит информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания одного ресурса опорного зондирующего сигнала (SRS) для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

7. Способ по п. 6, в котором информация о конфигурации второго луча содержит множество экземпляров информации о пространственных отношениях, и множество экземпляров информации о пространственных отношениях соответствуют множеству лучей восходящей линии связи, при этом способ дополнительно содержит:

прием сигнализации управляющего элемента управления доступом к среде передачи (MAC CE) от сетевого устройства, при этом сигнализация MAC CE сконфигурирована для активации одного из множества лучей восходящей линии связи; и

определение активированного луча в множестве экземпляров информации о пространственных отношениях в качестве луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

8. Способ по п. 6, в котором нелицензированный канал восходящей линии связи представляет собой физический канал управления восходящей линии связи (PUCCH) или физический совместно используемый канал восходящей линии связи с конфигурируемым грантом (CG-PUSCH).

9. Способ по п. 6, при этом нелицензированный канал восходящей линии связи представляет собой физический совместно используемый канал восходящей линии связи (PUSCH) или физический совместно используемый канал восходящей линии связи с конфигурируемым грантом (CG-PUSCH).

10. Способ по любому из пп. 6-9, дополнительно включающий в себя:

в ответ на отсутствие приема информации о конфигурации второго луча от сетевого устройства, определение луча обнаружения по умолчанию для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

11. Способ по п. 10, в котором луч обнаружения по умолчанию представляет собой луч передачи для отправки нелицензированного канала восходящей линии связи или всенаправленный луч.

12. Способ отправки информации о конфигурации луча обнаружения для нелицензированного канала восходящей линии связи в пользовательское оборудование, выполняемый сетевым устройством и включающий в себя:

отправку информации о конфигурации первого луча в пользовательское оборудование, при этом информация о конфигурации первого луча сконфигурирована для указания луча передачи для отправки нелицензированного канала восходящей линии связи, чтобы дать возможность пользовательскому оборудованию определить, на основе информации о конфигурации первого луча, луч обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи; и

отправку сигнализации высокого уровня в пользовательское оборудование, причем сигнализация высокого уровня содержит информацию о конфигурации LBT, и информация о конфигурации LBT указывает, что режим LBT является направленным LBT.

13. Способ отправки информации о конфигурации луча обнаружения для нелицензированного канала восходящей линии связи в пользовательское оборудование, выполняемый сетевым устройством и включающий в себя:

отправку информации о конфигурации второго луча в пользовательское оборудование, при этом информация о конфигурации второго луча сконфигурирована для указания луча обнаружения для выполнения обнаружения "прослушивание перед разговором" (LBT) в нелицензированном канале восходящей линии связи, чтобы дать возможность пользовательскому оборудованию определить, на основе информация о конфигурации второго луча, луч обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи,

при этом отправка информации о конфигурации второго луча в пользовательское оборудование включает по меньшей мере одно из следующего:

отправку сигнализации высокого уровня в пользовательское оборудование, причем сигнализация высокого уровня содержит информацию о конфигурации второго луча;

отправку сигнализации управления радиоресурсами (RRC) в пользовательское оборудование, при этом сигнализация RRC содержит информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания одного ресурса SRS для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи; или

отправку информации управления нисходящей линией связи (DCI) для планирования в пользовательское оборудование, при этом DCI планирования содержит информацию о конфигурации второго луча, и информация о конфигурации второго луча сконфигурирована для указания одного ресурса SRS для указания луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

14. Способ по п. 13, в котором информация о конфигурации второго луча содержит множество экземпляров информации о пространственных отношениях, и множество экземпляров информации о пространственных отношениях соответствуют множеству лучей восходящей линии связи, при этом способ дополнительно содержит:

отправку сигнализации управляющего элемента управления доступом к среде передачи (MAC CE) пользовательскому оборудованию, при этом сигнализация MAC CE сконфигурирована для активации одного из множества лучей восходящей линии связи, чтобы позволить пользовательскому оборудованию определять активированный луч в множестве экземпляров информации о пространственных отношениях в качестве луча обнаружения для выполнения обнаружения LBT в нелицензированном канале восходящей линии связи.

15. Устройство связи, содержащее:

память для хранения компьютерной программы; и

процессор для исполнения компьютерной программы для выполнения способа по любому из пп. 1-5.

16. Машиночитаемый носитель данных, на котором хранятся инструкции, при вызове и исполнении которых компьютером компьютер выполняет способ по любому из пп. 1-5.
