КОСМЕТОЛОГИЧЕСКАЯ ЛИЦЕВАЯ МАСКА Российский патент 2025 года по МПК A61N5/06

ТЕХНИЧЕСКАЯ ОБЛАСТЬ

Варианты реализации настоящей заявки относятся к области технологий для ухода за кожей и, в частности, к косметологической лицевой маске.

ФОНОВАЯ ТЕХНОЛОГИЯ ИЗОБРЕТЕНИЯ

По мере улучшения качества жизни, многие люди пользуются различными способами ухода за кожей. В настоящее время многие люди используют определенный косметологический инструмент для ухода за кожей.

Косметологическая лицевая маска является косметологическим инструментом, который может носиться на лице. Для ухода за кожей лица с помощью косметологической лицевой маски главным образом используется освещение, нагревание, массаж или подобные функции, обеспечивая достижение косметологического действия.

Когда пользователь использует косметологическую лицевую маску с освещением для ухода за кожей лица, если на лицо излучается недостаточное количество света, то косметологическое действие косметологической лицевой маски во многом снижается, что влияет на пользовательский опыт эксплуатации изделия.

CОДЕРЖАНИЕ ИЗОБРЕТЕНИЯ

С учетом недостатков традиционной технологии, в настоящей заявке представлена косметологическая лицевая маска, которая может обеспечить возможность излучения достаточного количества света от косметологической лицевой маски на кожу лица для улучшения косметологического действия изделия и обеспечения пользовательского опыта при эксплуатации изделия.

Для достижения указанной выше цели, в настоящей заявке используется следующее техническое решение:

Представлена косметологическая лицевая маска, содержащая:

корпус лицевой маски, выполненный с возможностью наложения на лицо человека, а также содержащий внешнюю оболочку и внутреннюю оболочку, обращенную к лицу, причем внешняя оболочка и внутренняя оболочка образуют установочное пространство; и

приспособление источника света, расположенное в установочном пространстве и содержащее подложку, несколько модулей источника света и отражающий элемент, причем несколько модулей источника света расположены в ряд на поверхности подложки, обращенной к внутренней оболочке, а отражающий элемент расположен на стороне подложки, обращенной к внутренней оболочке, для отражения света, излучаемого модулями источника света, в направлении внутренней оболочки; и

каждый из модулей источника света содержит по меньшей мере два осветительных шарика, внутренняя оболочка имеет несколько прозрачных областей, при этом каждый из модулей источника света соответствует одной из прозрачных областей для излучения света от внутренней оболочки из соответствующей прозрачной области.

Согласно варианту реализации, подложка представляет собой гибкую пластину; и/или поверхность внутренней оболочки, обращенная к приспособлению источника света, выполнена в виде дугообразной поверхности, которая проходит по дуге в направлении внешней оболочки, а подложка представляет собой дугообразную поверхность и прикреплена к стороне внутренней оболочки, обращенной к внешней оболочке.

Согласно варианту реализации, отражающий элемент содержит:

первый отражающий слой, причем первый отражающий слой расположен на поверхности внутренней оболочки и за пределами прозрачных областей; и/или

второй отражающий слой, причем второй отражающий слой расположен на поверхности внешней оболочки, обращенной к внутренней оболочке; и/или

третий отражающий слой, причем третий отражающий слой расположен на поверхности подложки, обращенной к внутренней оболочке; и

по меньшей мере один из первого отражающего слоя, второго отражающего слоя и третьего отражающего слоя представляет собой отражающее покрытие или отражающую прокладку.

Согласно варианту реализации, корпус лицевой маски дополнительно содержит оконную раму, заключенную между внешней оболочкой и внутренней оболочкой, причем во внешней оболочке выполнено первое обзорное окно, во внутренней оболочке выполнено второе обзорное окно, в оконной раме выполнено третье обзорное окно для сообщения первого обзорного окна со вторым обзорным окном, при этом оконная рама предотвращает утечку света, излучаемого приспособлением источника света, из установочного пространства в третье обзорное окно.

Согласно варианту реализации, косметологическая лицевая маска дополнительно содержит:

оконное приспособление, причем оконное приспособление съемным образом установлено на корпусе лицевой маски и имеет обзорную область, соответствующую третьему обзорному окну.

Согласно варианту реализации, оконное приспособление содержит корпус глазного щитка, при этом корпус глазного щитка съемным образом соединен с поверхностью корпуса лицевой маски, обращенной от лица человека, и корпус глазного щитка расположен так, чтобы закрывать третье обзорное окно.

Согласно описанному выше техническому решению по настоящей заявке, каждая прозрачная область косметологической лицевой маски снабжена модулем источника света, содержащим по меньшей мере два осветительных шарика, так что в ограниченном пространстве косметологической лицевой маски может быть разумно расположено большее количество осветительных шариков, чем может обеспечиваться возможность излучения достаточного количества света из каждой прозрачной области косметологической лицевой маски на кожу лица для улучшения косметологического эффекта изделия и обеспечения пользовательского опыта при эксплуатации изделия.

В настоящей заявке также раскрыто следующее техническое решение:

Представлена косметологическая лицевая маска, содержащая:

корпус лицевой маски, выполненный с возможностью наложения на лицо человека, а также содержащий внешнюю оболочку и внутреннюю оболочку, обращенную к лицу, причем внешняя оболочка и внутренняя оболочка образуют установочное пространство; и

приспособление источника света, расположенное в установочном пространстве и содержащее подложку, несколько модулей источника света и отражающий элемент, причем несколько модулей источника света расположены в ряд на поверхности подложки, обращенной к внутренней оболочке, а отражающий элемент расположен на стороне подложки, обращенной к внутренней оболочке, для отражения света, излучаемого модулями источника света, в направлении внутренней оболочки; и

каждый из по меньшей мере некоторых модулей источника света содержит по меньшей мере два осветительных шарика, внутренняя оболочка имеет несколько прозрачных областей, при этом каждый из модулей источника света соответствует одной из прозрачных областей для излучения света от внутренней оболочки из соответствующей прозрачной области.

Согласно варианту реализации, отражающий элемент содержит:

первый отражающий слой, причем первый отражающий слой расположен на поверхности внутренней оболочки и за пределами прозрачных областей; и/или

второй отражающий слой, причем второй отражающий слой расположен на поверхности внешней оболочки, обращенной к внутренней оболочке; и/или

третий отражающий слой, причем третий отражающий слой расположен на поверхности подложки, обращенной к внутренней оболочке; и

по меньшей мере один из первого отражающего слоя, второго отражающего слоя и третьего отражающего слоя представляет собой отражающее покрытие или отражающую прокладку.

Согласно варианту реализации, корпус лицевой маски дополнительно содержит оконную раму, заключенную между внешней оболочкой и внутренней оболочкой, причем во внешней оболочке выполнено первое обзорное окно, во внутренней оболочке выполнено второе обзорное окно, в оконной раме выполнено третье обзорное окно для сообщения первого обзорного окна со вторым обзорным окном, при этом оконная рама предотвращает утечку света, излучаемого приспособлением источника света, из установочного пространства в третье обзорное окно.

Согласно варианту реализации, косметологическая лицевая маска дополнительно содержит:

оконное приспособление, причем оконное приспособление съемным образом установлено на корпусе лицевой маски и имеет обзорную область, соответствующую третьему обзорному окну.

Согласно варианту реализации, оконное приспособление содержит корпус глазного щитка, при этом корпус глазного щитка съемным образом соединен с поверхностью корпуса лицевой маски, обращенной от лица человека, и корпус глазного щитка расположен так, чтобы закрывать третье обзорное окно.

Согласно описанному выше техническому решению по настоящей заявке, каждая прозрачная область косметологической лицевой маски снабжена модулем источника света, при этом каждый из по меньшей мере некоторых модулей источника света содержит по меньшей мере два осветительных шарика, так что в ограниченном пространстве косметологической лицевой маски может быть разумно расположено большее количество осветительных шариков в соответствии с различными требованиями к свету на различных участках кожи лица, чем может обеспечиваться возможность излучения достаточного количества света из каждой прозрачной области косметологической лицевой маски на кожу лица для улучшения косметологического эффекта изделия и обеспечения пользовательского опыта при эксплуатации изделия.

ИЛЛЮСТРАЦИИ

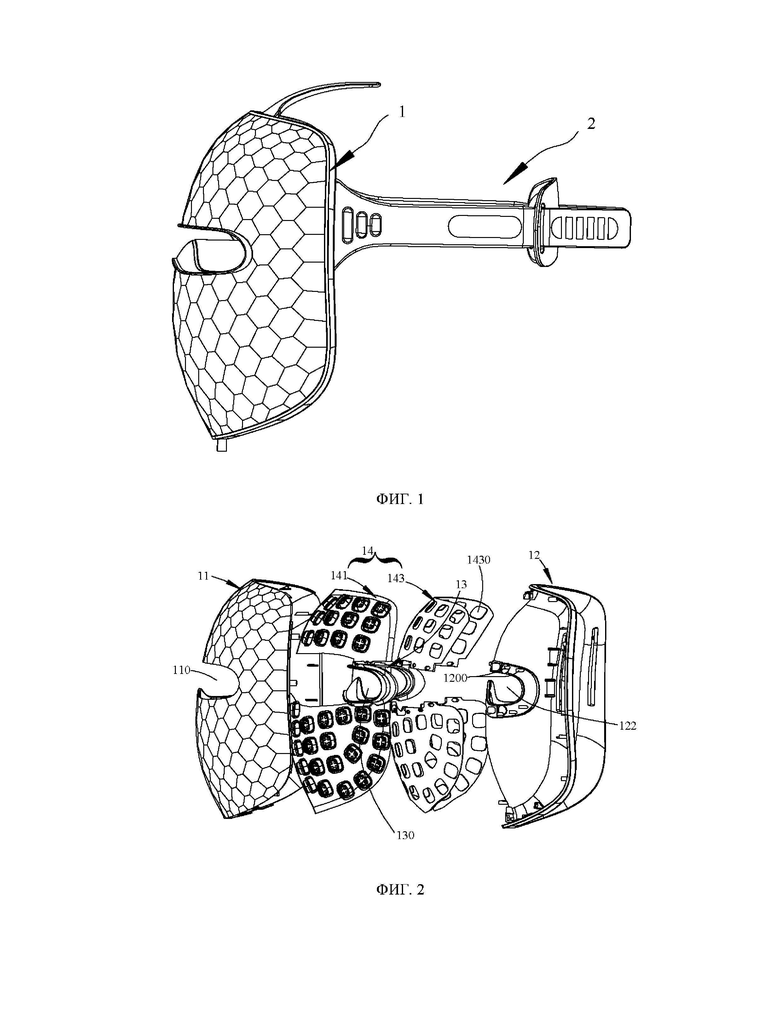

На ФИГ. 1 изображен схематический вид конструкции косметологической лицевой маски в соответствии с вариантом реализации настоящей заявки;

На ФИГ. 2 изображен схематический разобранный вид конструкции косметологической лицевой маски в соответствии с вариантом реализации настоящей заявки, изображенным на ФИГ. 1, на котором лучше изображен конструктивный признак подложки, а часть подложки не показана;

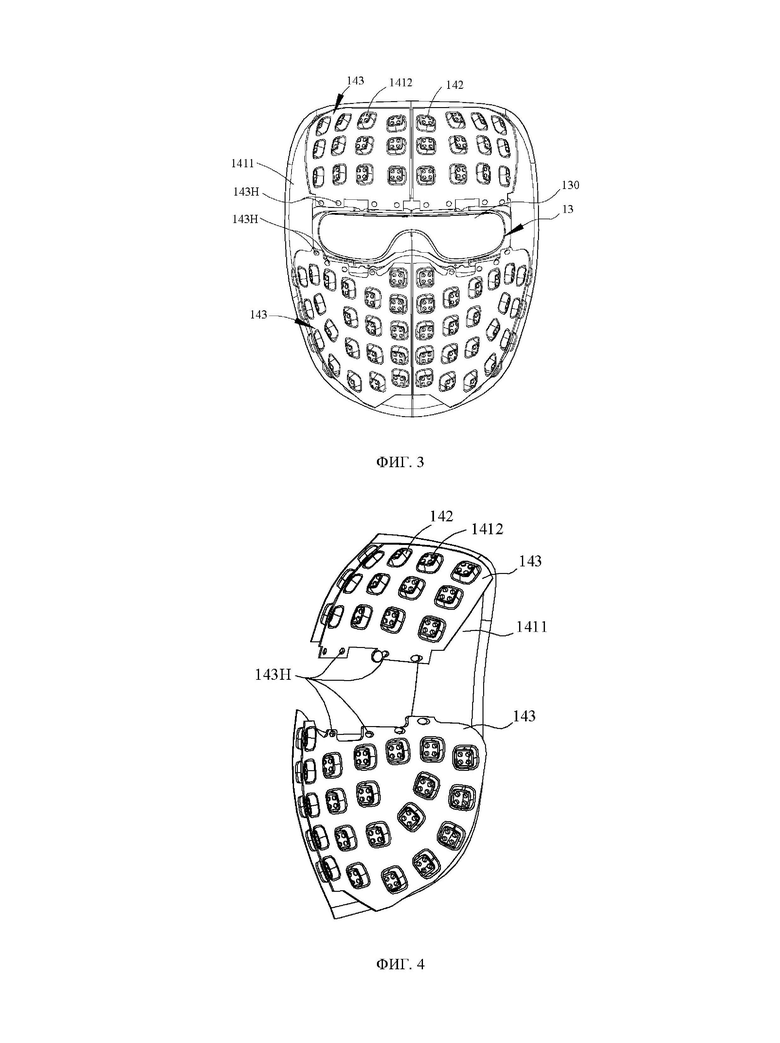

На ФИГ. 3 изображен схематический вид способа размещения подложки в приспособлении источника света в соответствии с вариантом реализации настоящей заявки;

На ФИГ. 4 изображен схематический вид конструкции приспособления источника света в соответствии с вариантом реализации настоящей заявки;

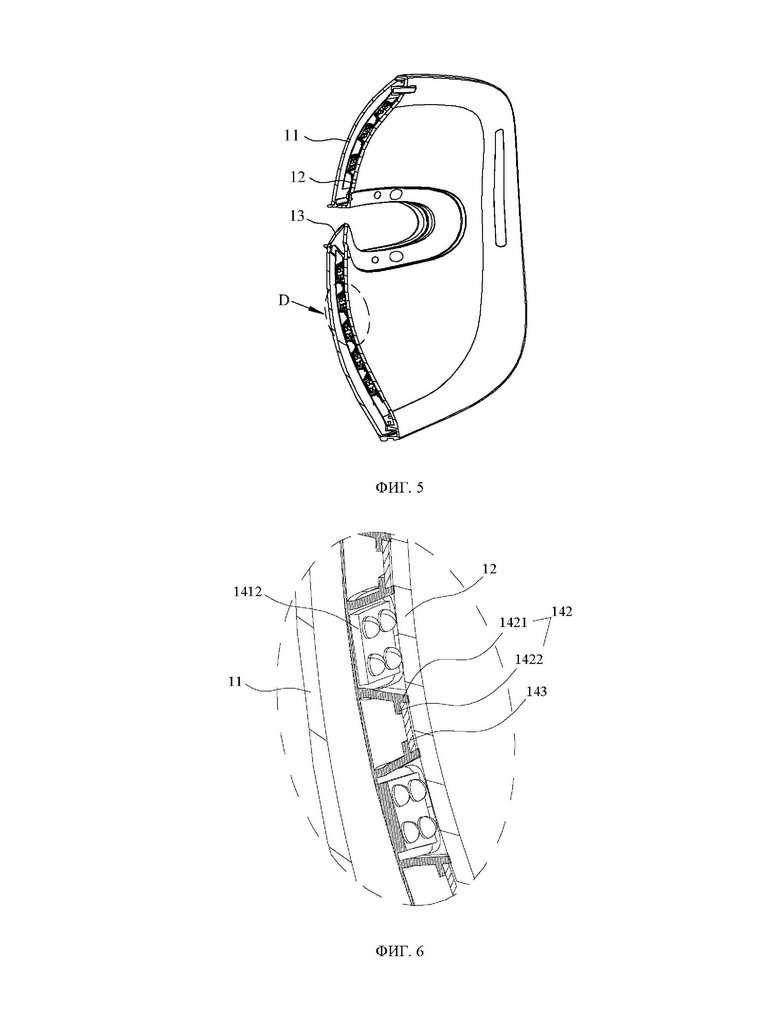

На ФИГ. 5 изображен вид в разрезе корпуса лицевой маски в соответствии с вариантом реализации настоящей заявки;

На ФИГ. 6 изображен увеличенный вид части D, изображенной на ФИГ. 5;

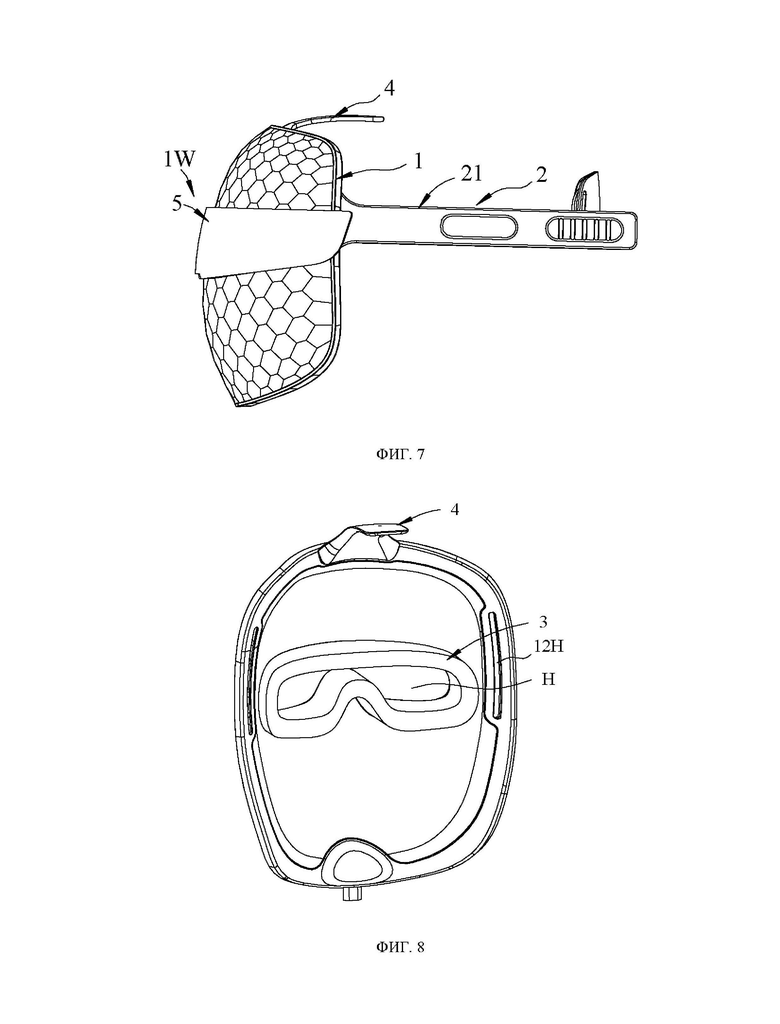

На ФИГ. 7 изображен схематический вид конструкции косметологической лицевой маски, содержащей корпус глазного щитка, в соответствии с вариантом реализации настоящей заявки;

На ФИГ. 8 изображен схематический вид конструкции косметологической лицевой маски, содержащей опорное приспособление для глаз, в соответствии с вариантом реализации настоящей заявки;

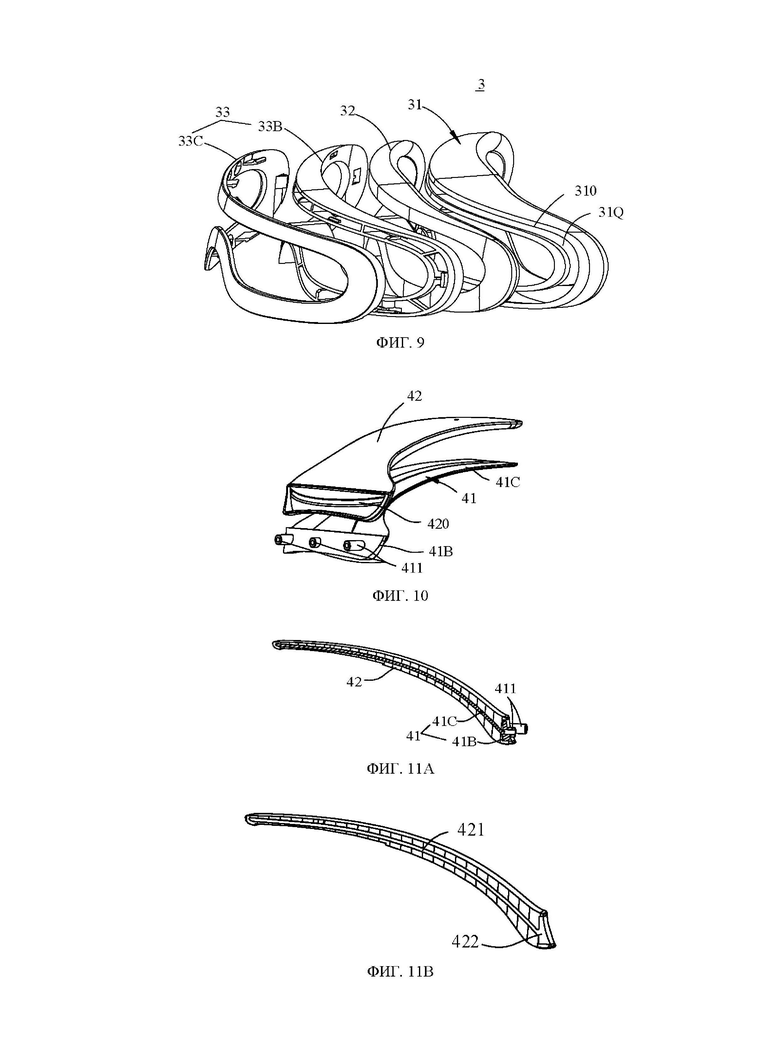

На ФИГ. 9 изображен схематический разобранный вид конструкции опорного приспособления для глаз в соответствии с вариантом реализации настоящей заявки;

На ФИГ. 10 изображен схематический разобранный вид конструкции опорного приспособления для головы в соответствии с вариантом реализации настоящей заявки;

На ФИГ. 11A изображен вид в разрезе опорного приспособления для головы в соответствии с вариантом реализации настоящей заявки; и

На ФИГ. 11B изображен вид в разрезе защитного слоя опорного приспособления для головы в соответствии с вариантом реализации настоящей заявки.

Реализация назначения, функциональные признаки и преимущества настоящей заявке описаны далее со ссылкой на варианты реализации и сопроводительные чертежи.

КОНКРЕТНЫЕ ФОРМЫ ПРИМЕНЕНИЯ

Термины «располагать», «снабжать» и «соединять» в настоящей заявке следует понимать в широком смысле, например, может подразумеваться соединение с помощью креплений, разъемное соединение или цельная конструкция, или может подразумеваться механическое или электрическое соединение, или может подразумеваться прямое или непрямое соединение с помощью промежуточной среды, или может подразумеваться внутреннее соединение между двумя устройствами, элементами или компонентами. Средний специалист в данной области техники сможет понять конкретные значения указанных выше терминов в настоящей заявке в зависимости от конкретных условий.

Ориентация или взаимное расположение, выражаемые терминами «центр», «продольное», «поперечное», «длина», «ширина», «толщина», «вверху», «внизу», «впереди», «сзади», «слева», «справа», «вертикально», «горизонтально», «верх», «низ», «внутри», «снаружи», «осевое», «радиальное», «периферийное» и подобными, является ориентацией или позиционным расположением, изображаемым на основе сопроводительных чертежей, предназначено лишь для упрощения описания настоящей заявки и упрощения описания, а не для того, чтобы указывать или предполагать, что указанное устройство или элемент должен иметь конкретную ориентацию, или должен быть сконструирован и должен функционировать в конкретной ориентации, а следовательно, ее не следует рассматривать в качестве ограничения настоящей заявки.

Кроме того, термины «первый» и «второй» используются исключительно в целях описания, и их не следует интерпретировать как указывающие или предполагающие относительную важность или как неявно предполагающие количество указанных технических признаков. Таким образом, признак, ограничиваемый термином «первый» или «второй», может явным или неявным образом включать в себя по меньшей мере один такой признак. «Множество» в описании настоящей заявки означает по меньшей мере два, например, два или три, если иное конкретно не указано.

Кроме того, некоторые из указанных выше терминов могут использоваться для указания ориентации или взаимного расположения, а также они могут использоваться для указания иного значения. Например, в некоторых случаях термин «вверх» также может использоваться для указания взаимного прикрепления или взаимного соединения. Средний специалист в данной области техники сможет понять конкретные значения этих терминов в настоящей заявке в зависимости от конкретных условий.

Для того, чтобы внести больше ясности в цели, технические решения и преимущества настоящей заявки, далее приведено подробное описание настоящей заявки со ссылкой на сопроводительные чертежи и варианты реализации. Следует понимать, что конкретные варианты реализации, описанные в настоящем документе, используются исключительно для пояснения настоящей заявки, а не для ее ограничения.

Делается ссылка на ФИГ. 1 - ФИГ. 4. В варианте реализации настоящей заявки представлена косметологическая лицевая маска, содержащая корпус 1 лицевой маски и приспособление 14 источника света. Корпус 1 лицевой маски выполнен с возможностью наложения на лицо человека для ухода за кожей лица. Корпус 1 лицевой маски содержит внешнюю оболочку 11 и внутреннюю оболочку 12, обращенную к лицу, при это внешняя оболочка 11 и внутренняя оболочка 12 образуют установочное пространство. Приспособление 14 источника света расположено в установочном пространстве и главным образом содержит подложку 1411 и несколько модулей 1412 источника света, расположенных в ряд на поверхности подложки 1411, обращенной к внутренней оболочке 12. Каждый модуль 1412 источника света содержит по меньшей мере два осветительных шарика, а внутренняя оболочка 12 имеет несколько прозрачных областей. Каждый модуль 1412 источника света соответствует одной прозрачной области для излучения света из внутренней оболочки 12 из соответствующей прозрачной области и последующей выдачи света на кожу лица пользователя.

Согласно другому варианту реализации настоящей заявки, каждый модуль 1412 источника света, содержащий по меньшей мере два осветительных шарика, может быть модифицирован следующим образом: каждый из по меньшей мере некоторых модулей источника света содержит по меньшей мере два осветительных шарика. То есть, исходя из того, что модуль источника света расположен в каждой прозрачной области косметологической лицевой маски, по меньшей мере два осветительных шарика расположены в каждой из по меньшей мере двух прозрачных областей, так что в ограниченном пространстве косметологической лицевой маски может быть разумно расположено большее количество осветительных шариков в соответствии с различными требованиями к свету на различных участках кожи лица, чем может обеспечиваться возможность излучения достаточного количества света из каждой прозрачной области косметологической лицевой маски на кожу лица для улучшения косметологического эффекта изделия. Например, нечувствительная к свету область лица имеет низкую потребность в свете, а следовательно, один или два осветительных шарика могут быть расположены в каждой прозрачной области, соответствующей этой области лица; а для области лица с высокой потребностью в свете, в каждой прозрачной области, соответствующей этой области лица, может быть расположено более двух осветительных шариков для обеспечения пользовательского опыта при эксплуатации изделия.

При сборке косметологической лицевой маски, сначала может осуществляться установка подложки 1411 на внутренней оболочке 12 или внешней оболочке 11, причем модули 1412 источника света обращены к внутренней оболочке 12 и каждый модуль 1412 источника света соответствует одной прозрачной области внутренней оболочки 12; а затем внешнюю оболочку 11 располагают так, чтобы она закрывала поверхность внутренней оболочки 12, причем внутренняя оболочка 12 и внешняя оболочка 11 образуют установочное пространство, окружающее приспособление 14 источника света. Когда модули 1412 источника света излучают свет, свет, излучаемый каждым модулем 1412 источника света, может проходить через соответствующую прозрачную область внутренней оболочки 12 для ухода за кожей лица, и из каждой прозрачной области излучается достаточное количество света, чем обеспечивается эффект ухода. Несколько модулей 1412 источника света расположены в ряд на подложке 1411. Для адаптации к контуру лица человека, подложка 1411 может иметь дугообразную форму. Таким образом, то, что несколько модулей 1412 источника света расположены в ряд на подложке 1411, следует понимать как то, что несколько модулей 1412 источника света на подложке 1411 имеют разные положения и разные ориентации, но расположены близко в ряд, а также плотность расположения модулей 1412 источника света может быть однородной или неоднородной и может устанавливаться исходя из текущего состояния (например, контура лица). В примере, показанном на ФИГ. 3, модули 1412 источника света расположены относительно плотно в средней области подложки 1411, а также относительно рассеянно от срединной области в обе стороны.

Согласно данному варианту реализации, каждая прозрачная область косметологической лицевой маски снабжена модулем 1412 источника света, содержащим по меньшей мере два осветительных шарика, так что в ограниченном пространстве косметологической лицевой маски может быть разумно расположено большее количество осветительных шариков, чем может обеспечиваться возможность излучения достаточного количества света из каждой прозрачной области косметологической лицевой маски на кожу лица для улучшения косметологического эффекта изделия и обеспечения пользовательского опыта при эксплуатации изделия.

Учитывая то, что осветительный шарик должен излучать свет под заранее определенным углом излучения для обеспечения эффекта ухода, согласно варианту реализации, подложка 1411 представляет собой гибкую пластину, форма которой может меняться в зависимости от потребности, так что каждый модуль 1412 источника света расположен в надлежащем положении и ориентации. Например, поверхность внутренней оболочки 12, обращенная к приспособлению 14 источника света, выполнена в виде дугообразной поверхности, которая проходит по дуге в направлении внешней оболочки 11, а подложка 1411 может представлять собой дугообразную поверхность, соответствующую поверхности внутренней оболочки 12, и может быть прикреплена к стороне внутренней оболочки 12, обращенной к внешней оболочке 11, для сохранения хорошего эффекта посадки с поверхностью внутренней оболочки 12.

Согласно настоящей заявке, корпус 1 лицевой маски выполнен в виде дугообразной поверхности, соответствующей лицу, а соответственно, внутренняя оболочка 12 и оболочка 11 являются дугообразными поверхностями. Для лучшей адаптации к дугообразной поверхности корпуса 1 лицевой маски, как показано на ФИГ. 3 и ФИГ. 4, подложка 1411 содержит множество второстепенных подложек, при этом множество второстепенных подложек расположены друг рядом с другом, а каждая второстепенная подложка соответствует разной области на поверхности внутренней оболочки 12. Таким образом, каждая второстепенная подложка может быть расположена так, чтобы адаптироваться к разной поверхности внутренней оболочки 12, и второстепенные подложки объединяются в комбинированную подложку, которая может закрывать разные области поверхности внутренней оболочки 12. Таким образом, разделенная и объединенная подложка 1411 может хорошо адаптироваться под структуру дугообразной поверхности корпуса 1 лицевой маски и имеет хороший эффект посадки.

Коэффициент использования света не может быть надежно обеспечен только светом, излучаемым источником света на лицо человека через внутреннюю оболочку 12, например, часть света может рассеиваться, и свет не может проходить через внутреннюю оболочку 12, чем обуславливаются потери. Согласно варианту реализации, приспособление 14 источника света содержит подложку 1411, осветительные шарики и отражающий элемент. Отражающий элемент расположен на стороне подложки 1411, обращенной к внутренней оболочке 12, для отражения света, излучаемого осветительными шариками, в направлении внутренней оболочки 12.

На ФИГ. 5 изображен вид в разрезе корпуса лицевой маски в соответствии с вариантом реализации настоящей заявки; а на ФИГ. 6 изображен увеличенный вид части D, изображенной на ФИГ. 5.

Далее, ссылаясь на ФИГ. 5 и ФИГ. 6, согласно варианту реализации, отражающий элемент содержит несколько отражающих накладок 142, расположенных на стороне подложки 1411, обращенной к внутренней оболочке 12, при этом каждая отражающая накладка 142 расположена так, чтобы закрывать периферию одного модуля 1412 источника света, для отражения света, излучаемого модулем 1412 источника света, в направлении внутренней оболочки 12. Например, отражающая накладка 142 имеет форму рога, один ее конец прикреплен к периферии модуля 1412 источника света на подложке 1411, а другой ее конец, обращенный к внутренней оболочке 12, является свободным концом 1421 с большим отверстием. Отражающая накладка выполнена с возможностью расширения наружу из формы рога и может равномерно отражать свет, излучаемый модулем 1412 источника света, в прозрачную область внутренней оболочки 12, которая непосредственно обращена к отражающей накладке для излучения, тем самым улучшая равномерность излучения света и освещения.

Следует понимать, что отражающая накладка 142 может быть выполнена за единое целое с подложкой 1411 или может быть выполнена отдельно от подложки 1411. Альтернативно, по меньшей мере две соседние отражающие накладки 142 соединены друг с другом для образования единого целого. Например, соседние отражающие накладки 142 соединены для образования единого целого посредством соединительного ребра или соседние отражающие накладки 142 выполнены в виде единого целого. Например, все отражающие накладки 142 соединены для образования единого целого и образования цельного конструктивного элемента для упрощения сборки изделия.

Согласно некоторым вариантам реализации, приспособление 14 источника света может дополнительно содержать вставку 143, расположенную на стороне подложки 1411, обращенной к внутренней оболочке 12. Согласно варианту реализации, вставка 143 имеет несколько светопропускающих отверстий 1430 (как показано на ФИГ. 2), расположенных в ряд, а по меньшей мере часть конца каждой отражающей накладки 142, обращенной к внутренней оболочке 12, вставлена и зафиксирована в соответствующем светопропускающем отверстии 1430. Таким образом, вставка 143 может использоваться для выполнения расположения и вспомогательной установки на каждой отражающей накладке 142. Например, когда отражающие накладки 142 расположены отдельно от подложки 1411, если для модулей 1412 источника света необходимо осуществлять сборку отражающих накладок 142 по очереди, то обычно это занимает много времени. В данном случае каждая отражающая накладка 142 сначала может быть установлена в светопропускающем отверстии 1430 вставки 143, а затем осуществляется сборка подложки и 1411 и вставки 143, на которой установлены отражающие накладки 142, чем может обеспечиваться быстрое выравнивание, сборка и скрепление отражающих накладок 142 и модулей 1412 источника света, тем самым повышая эффективность сборки.

Согласно некоторым вариантам реализации, для того, чтобы еще больше улучшить коэффициент использования света, на вставке 143 расположен отражающий слой для отражения света, излучаемого наружу осветительными шариками на внутреннюю оболочку 12, тем самым реализуя полное использование света. Свет излучается из модулей 1412 источника света, а после прохождения света через прозрачные области внутренней оболочки 12 он отражается или рассеивается на отражающий слой кожей лица человека, при этом свет отражается на кожу лица отражающим слоем на вставке 143. В этом случае все области внутренней оболочки 12 могут представлять собой прозрачные области. Следует понимать, что отражающий слой может быть расположен на поверхности вставки 143, обращенной к внешней оболочке 11, или расположен на поверхности вставки 143, обращенной к внутренней оболочке 12. Следует понимать, что отражающий слой расположен на вставке 143 для образования усиливающего зеркала (также называемое гиперлинзой) для обеспечения полного использования света и увеличения количества света, воздействующего на кожу лица. Усиливающее зеркало (также называемое гиперлинзой) содержит вставку 143. Отражающий слой расположен на вставке 143. То есть усиливающее зеркало (также называемое гиперлинзой) представляет собой приспособление, которое содержит вставку 143, на которой, согласно данному варианту реализации, расположен отражающий слой. В отношении данного названия следует отметить, что усиливающее зеркало (также называемое гиперлинзой) альтернативно может называться конденсатором, и оно содержит вставку 143, на которой расположен отражающий слой, для обеспечения полного использования света и увеличения количества света, воздействующего на кожу лица, тем самым повышая эффективность использования света. По определению, данный эффект называется регенеративным световым эффектом.

Например, как показано на ФИГ. 6, на внешнем краю отражающей накладки 142, который находится вблизи свободного конца 1421 отражающей накладки 142, расположен установочный фланец 1422. После введения свободного конца 1421 отражающей накладки 142 в светопропускающее отверстие 1430 вставки 143, установочный фланец 1422 прижимается к поверхности вставки 143, за счет чего отражающая накладка 142 может находиться в штекерном соединении с вставкой 143. Согласно варианту реализации, вставка 143 выполнена из гибкого материала. Например, во вставке 143 может использоваться силикагель или каучук. Отражающая накладка 142 может находиться в посадке с натягом с вставкой 143 для обеспечения эффекта штекерного соединения. Кроме того, форма гибкой вставки 143 альтернативно может меняться вместе с дугообразной поверхностью корпуса 1 лицевой маски для обеспечения эффекта посадки с внутренней оболочкой 12.

Подобно подложке 1411, согласно варианту реализации, вставка 143 альтернативно может быть выполнена отдельно, при этом вставка 143 содержит множество второстепенных вставок, при этом множество второстепенных вставок расположены друг рядом с другом, а каждая второстепенная вставка соответствует некоторым из отражающих накладок 142. Например, вставка 143 содержит четыре второстепенные вставки, при этом четыре второстепенные вставки, соответственно, расположены в верхней области, нижней области, левой области и правой области корпуса 1 лицевой маски для образования дугообразной поверхности, которая в целом соответствует форме корпуса 1 лицевой маски. В качестве другого примера, подложка 1411 содержит две второстепенные подложки, при этом две второстепенные подложки расположены слева и справа для образования дугообразной поверхности, которая в целом идентична форме корпуса 1 лицевой маски, и, соответственно, соответствуют верхней второстепенной вставке и нижней второстепенной вставке. Следует понимать, что в настоящем документе это является лишь примером. Согласно другому варианту реализации, количество второстепенных подложек, содержащихся в подложке 1411, и количество второстепенных вставок, содержащихся во вставке 143, могут меняться в зависимости от потребностей. Например, предусмотрено шесть второстепенных подложек и три второстепенные вставки.

Как показано на ФИГ. 2, ФИГ. 3 и ФИГ. 6, согласно варианту реализации, во вставке 143 выполнено множество установочных отверстий 143H, множество установочных штырей 1200 выступает из поверхности внутренней оболочки 12, обращенной к внешней оболочке 11, при этом вставка 143 прикреплена к внутренней оболочке 12, а установочные штыри 1200 вставлены в соответствующие установочные отверстия 143H.

Установочные штыри 1200 расположены на поверхности внутренней оболочки 12, а во вставке 143, соответственно, выполнены установочные отверстия 143H, так что вставка 143 может быть изначально ограничена поверхностью внутренней оболочки 12. После установки подложки 1411 и внешней оболочки 11 вставка 143 может быть надежным образом ограничена установочным пространством.

Кроме того, для снижения затрат и уменьшения массы косметологической лицевой маски, отражающий элемент может содержать отражающий слой для отражения света, излучаемого наружу осветительными шариками, на внутреннюю оболочку 12, тем самым обеспечивая полное использования света.

Согласно варианту реализации, отражающий слой содержит первый отражающий слой, который расположен на внутренней оболочке 12 и находится за пределами прозрачных областей, при этом свет излучается из модулей 1412 источника света, при этом свет, проходящий через прозрачные области внутренней оболочки 12, воздействует на кожу лица человека, а после отражения или рассеивания части света на первый отражающий слой кожей лица человека, свет отражается на кожу лица первым отражающим слоем. Следует понимать, что первый отражающий слой может быть расположен на поверхности внутренней оболочки 12, обращенной к внешней оболочке 11, или расположен на поверхности внутренней оболочки 12, обращенной к лицу человека.

Согласно варианту реализации, отражающий слой содержит второй отражающий слой, расположенный на поверхности внешней оболочки 11, обращенной к внутренней оболочке 12. Свет излучается из модулей 1412 источника света, часть света воздействует на кожу лица человека после прохождения через прозрачные области внутренней оболочки 12, другая часть света отражается или рассеивается из подложки 1411 или внутренней оболочки 12 на второй отражающий слой, небольшое количество света, проходящее через прозрачные области внутренней оболочки 12, отражается или рассеивается на второй отражающий слой кожей лица, при этом свет, отражающийся или рассеивающийся на второй отражающий слой, подлежит повторному отражению, а затем излучается из прозрачных областей внутренней оболочки 12. Следует понимать, что второй отражающий слой также снова отражает свет, отраженный или рассеянный обратно подложкой 1411 или внутренней оболочкой 12. Согласно данному варианту реализации, в подложке 1411 может использоваться прозрачный материал, так что свет может снова отражаться вторым отражающим слоем в направлении лица для увеличения количества света, воздействующего на кожу лица.

Согласно варианту реализации, отражающий слой содержит третий отражающий слой, расположенный на поверхности подложки 1411, обращенной к внутренней оболочке 12. Свет излучается из модулей 1412 источника света, часть света воздействует на кожу лица человека после прохождения через прозрачные области внутренней оболочки 12, другая часть света отражается или рассеивается из внутренней оболочки 12 на третий отражающий слой, небольшое количество света, проходящее через прозрачные области внутренней оболочки 12, отражается или рассеивается на третий отражающий слой кожей лица, при этом свет, отражающийся или рассеивающийся на третий отражающий слой, подлежит повторному отражению, а затем излучается из прозрачных областей внутренней оболочки 12. Следует понимать, что отражающий слой расположен на поверхности подложки 1411, обращенной к внутренней оболочке 12, для образования усиливающего зеркала (также называемое гиперлинзой) для обеспечения полного использования света и увеличения количества света, воздействующего на кожу лица. Усиливающее зеркало (также называемое гиперлинзой) содержит подложку 1411. Отражающий слой расположен на поверхности подложки 1411, обращенной к внутренней оболочке 12. То есть усиливающее зеркало (также называемое гиперлинзой) представляет собой приспособление, которое содержит подложку 1411, на которой, согласно данному варианту реализации, расположен отражающий слой. В отношении данного названия следует отметить, что усиливающее зеркало (также называемое гиперлинзой) альтернативно может называться конденсатором, и оно содержит подложку 1411, на которой расположен отражающий слой, для обеспечения полного использования света и увеличения количества света, воздействующего на кожу лица, тем самым повышая эффективность использования света. По определению, данный эффект называется регенеративным световым эффектом.

Следует понимать, что первый отражающий слой, второй отражающий слой и третий отражающий слой могут представлять собой отражающие покрытия или могут быть отдельными отражающими прокладками. Например, первый отражающий слой может представлять собой покрытие, нанесенное на поверхность внутренней оболочки 12, или отражающую прокладку, прикрепленную к поверхности внутренней оболочки 12.

Согласно варианту реализации, приспособление 14 источника света содержит подложку 1411, осветительные шарики и световод. Световод расположен на стороне осветительных шариков, обращенной к внутренней оболочке 12, для направления света, излучаемого осветительными шариками, в направлении внутренней оболочки 12. Световод может быть выполнен в виде выступающей точки, выступающей колонны или подобного, и способствует направлению света, излучаемого осветительными шариками, который подлежит излучению от внутренней оболочки 12.

Например, каждый модуль 1412 источника света соответствует одному световоду, при этом по меньшей мере два соседних световода соединены с образованием единого целого. Например, соседние световоды соединены для образования единого целого посредством соединительного ребра или соседние световоды выполнены в виде единого целого. Например, все световоды соединены для образования единого целого и образования цельного конструктивного элемента.

Согласно варианту реализации, приспособление 14 источника света содержит отражающие накладки 142 и световоды. Все отражающие накладки 142 модулей 1412 источника света образуют единый конструктивный элемент и все световоды также образуют единый конструктивный элемент. Каждый модуль 1412 источника света соответствует одной отражающей накладке 142 и одному световоду. Свет, излучаемый из модуля 1412 источника света, объединяется и отражается отражающей накладкой 142, направляется световодом и в конечном итоге излучается из внутренней оболочки 12 на лицо человека для ухода за кожей. Таким образом, обеспечивается максимальное использование света, излучаемого каждым модулем 1412 источника света.

Следует понимать, что когда приспособление 14 источника света содержит отражающий элемент или световоды, то в каждом модуле 1412 источника света может быть один или по меньшей мере два осветительных шарика. Расположение отражающего элемента и световодов в приспособлении 14 источника света компенсирует дефицит исходной выдачи света и обеспечивает эффект обеспечения выдачи света за счет улучшения коэффициента использования света.

Кроме того, поверхность внешней оболочки 11, обращенная от внутренней оболочки 12, и/или поверхность внешней оболочки 11, обращенная к внутренней оболочке 12, образованы/образована путем объединения множества многоугольных смежных друг с другом подобластей. То есть по меньшей мере одна из внутренней поверхности и внешней поверхности внешней оболочки 11 образована путем объединения многоугольных областей. При образовании внешней поверхности внешней оболочки 11 путем объединения многоугольных областей может быть обеспечено улучшение уникального и привлекательного внешнего вида косметологической лицевой маски. При образовании внутренней поверхности внешней оболочки 11 путем объединения многоугольных областей и когда внутренняя поверхность внешней оболочки 11 имеет отражающий слой, внутренняя сторона косметологической лицевой маски может представлять собой светоизлучающую поверхность, образованную объединенными многоугольными областями. В качестве другого примера, каждая многоугольная область может соответствовать одному модулю 1412 источника света, а отражающий слой каждой многоугольной области в основном отражает свет, излучаемый одним модулем 1412 источника света, тем самым обеспечивая более привлекательный эффект освещения.

Согласно варианту реализации, показанному на ФИГ. 2 и ФИГ. 3, корпус 1 лицевой маски дополнительно содержит оконную раму 13, заключенную между внешней оболочкой 11 и внутренней оболочкой 12, причем во внешней оболочке 11 выполнено первое обзорное окно 110, во внутренней оболочке 12 выполнено второе обзорное окно 122, в оконной раме 13 выполнено третье обзорное окно 130 для сообщения первого обзорного окна 110 со вторым обзорным окном 122, при этом оконная рама 13 предотвращает утечку света, излучаемого приспособлением 14 источника света, из установочного пространства в третье обзорное окно 130, причем третье обзорное окно 130 расположено непосредственно напротив глаз человека. То есть оконная рама 13 расположена между внешней оболочкой 11 и внутренней оболочкой 12 для блокировки, при этом оконная рама 13, внешняя оболочка 11 и внутренняя оболочка 12 образуют замкнутое установочное пространство, в которое не может произойти утечка света из оконной рамы 13.

После того, как пользователь надел косметологическую лицевую маску, оба глаза пользователя обращены непосредственно в направлении третьего обзорного окна 130, оконная рама 13 находится около периферийной области глаз человека, при этом область глаз человека, которая обращена непосредственно к оконной раме 13, в целом не облучается светом. Таким образом, пользователь может выполнять такие обычные действия, как просмотр телефона или телевизора, через третье обзорное окно 130.

Как показано на ФИГ. 7, согласно варианту реализации, косметологическая лицевая маска содержит корпус 1 лицевой маски и оконное приспособление 1W, причем корпус 1 лицевой маски содержит третье обзорное окно 130, которое расположено непосредственно напротив глаз человека; при этом оконное приспособление 1W съемным образом установлено на корпусе 1 лицевой маски и имеет обзорную область, соответствующую третьему обзорному окну 130.

После того, как пользователь надел косметологическую лицевую маску на голову, корпус 1 лицевой маски закрывает лицо человека, а два глаза пользователя обращены непосредственно к третьему обзорному окну 130 и обзорной области оконного приспособления 1W. За счет того, что оконное приспособление 1W съемным образом соединено с внешней поверхностью корпуса 1 лицевой маски, в процессе ухода за лицом посредством косметологической лицевой маски пользователь может свободно выбирать положение оконного приспособления 1W или выбирать оконное приспособление 1W с другой функцией, так что косметологическая лицевая маска может удовлетворять разным эксплуатационным требованиям пользователя.

Как показано на ФИГ. 7, согласно варианту реализации, оконное приспособление 1W содержит корпус 5 глазного щитка, при этом корпус 5 глазного щитка съемным образом соединен с поверхностью корпуса 1 лицевой маски, обращенной от лица человека, и корпус глазного щитка расположен так, чтобы закрывать третье обзорное окно 130. Например, пользователь может свободно выбирать положение оконного приспособления 1W. Когда корпус 5 глазного щитка установлен на корпусе 1 лицевой маски, корпус 5 глазного щитка выступает в роли щитка перед третьим обзорным окном 130, и пользователь может смотреть на обзорную область на корпусе 5 глазного щитка через третье обзорное окно 130; а когда корпус 5 глазного щитка снят с корпуса 1 лицевой маски, пользователь может смотреть на область снаружи корпуса 1 лицевой маски через третье обзорное окно 130. Например, после того, как пользователь одел косметологическую лицевую маску, на которой установлен корпус 5 глазного щитка, если обзорная область на корпусе 5 глазного щитка является затененной областью, наружный свет не может проходить через корпус 5 глазного щитка и пользователь может полностью погружаться в наблюдаемый сценарий без каких-либо помех извне. После снятия корпуса 5 глазного щитка, пользователь может просматривать телефон через третье обзорное окно 130 и наблюдать поле обзора снаружи косметологической лицевой маски. В качестве другого примера, когда часть (обзорная область) на корпусе 5 глазного щитка, непосредственно обращенная к третьему обзорному окну 130, выполненная из прозрачного материала, пользователь может смотреть на поле обзора снаружи корпуса 1 лицевой маски через третье обзорное окно 130 и обзорную область корпуса 5 глазного щитка. Кроме того, корпус 5 глазного щитка, имеющий прозрачную область, также может предотвращать попадание внешней пыли, потока воздуха и подобного в глаз человека, тем самым реализуя функцию защиты. В качестве другого примера, часть корпуса 5 глазного щитка, которая непосредственно обращена к третьему обзорному окну 130, представляет собой дисплей. После того, как пользователь надел косметологическую лицевую маску, на которой установлен корпус 5 глазного щитка, пользователь может видеть через третье обзорное окно 130 изображение на дисплее корпуса 5 глазного щитка, например, воспроизводимый видеоролик, или играет в игру с эффектом виртуальной реальности (VR) или игру с эффектом дополненной реальности (AR).

Как показано на ФИГ. 8, согласно варианту реализации, оконное приспособление 1W содержит опорное приспособление 3 для глаз, выполненное с возможностью поддержания на переносице, при этом опорное приспособление 3 для глаз съемным образом соединено с поверхностью корпусом 1 лицевой маски, обращенной к лицу человека, и при этом в опорном приспособлении 3 для глаз заключен кольцевой канал H для глаз, при этом канал H для глаз находится в сообщении с третьем обзорным окном 130.

Согласно варианту реализации, опорное приспособление 3 для глаз содержит первый упругий элемент 31 и второй упругий элемент 32, причем первый упругий элемент 31 заключает в себе второй упругий элемент 32, модуль упругости второго упругого элемента 32 меньше модуля упругости первого упругого элемента 31, а сторона первого упругого элемента 31, обращенная к корпусу 1 лицевой маски, соединена с внутренней поверхностью корпуса 1 лицевой маски.

За счет того, что второй упругий элемент 32 с меньшим модулем упругости используется внутри опорного приспособления 3 для глаз, опорное приспособление 3 для глаз может существенно деформироваться после сжатия внешним усилием и быстро восстанавливать свою первоначальную форму после прекращения воздействия внешнего усилия, тем самым обеспечивая степень посадки опорного приспособления 3 для глаз на переносицу и области вокруг глаз, а также удобство ношения пользователем косметологической лицевой маски, когда пользователь ее надел. За счет того, что первый упругий элемент 31 с увеличенным модулем упругости используется за пределами опорного приспособления 3 для глаз, второй упругий элемент 32 внутри может быть защищен. Опорное приспособление 3 для глаз обладает улучшенным сопротивлением износу и имеет более продолжительный срок службы.

Согласно варианту реализации, показанному на ФИГ. 9, опорное приспособление 3 для глаз дополнительно содержит установочный элемент 33. Установочный элемент 33 расположен на стороне первого упругого элемента 31, обращенной к корпусу 1 лицевой маски, а опорное приспособление 3 для глаз съемным образом установлено на внутренней поверхности корпуса 1 лицевой маски с помощью установочного элемента 33.

Первый упругий элемент 31 съемным образом соединен с корпусом 1 лицевой маски с помощью установочного элемента 33, что может обеспечивать устойчивое соединение и удобную установку опорного приспособления 3 для глаз и корпуса 1 лицевой маски. Кроме того, установочный элемент 33 расположен на первом упругом элементе 31, имеющим больший модуль упругости, что может обеспечивать относительно высокую силу объединения установочного элемента 33 с первым упругим элементом 31. Например, первый упругий элемент 31 выполнен из силикагеля или каучука, а второй упругий элемент 32 выполнен из губки.

Например, первый упругий элемент 31 имеет вмещающую полость 31Q с открытым концом и третьим поворотным краем 310, расположенным на открытом конце вмещающей полости 31Q, причем третий поворотный край 310 проходит во внутреннее пространство вмещающей полости 31Q. Установочный элемент 33 содержит первый второстепенный установочный элемент 33B и второй второстепенный установочный элемент 33C, причем первый второстепенный установочный элемент 33B расположен во вмещающей полости 31Q, второй второстепенный установочный элемент 33C расположен за пределами вмещающей полости 31Q, второй второстепенный установочный элемент 33C съемным образом соединен с первым второстепенным установочным элементом 33B, третий поворотный край 310 зажат между первым второстепенным установочным элементом 33B и вторым второстепенным установочным элементом 33C, а второй второстепенный установочный элемент 33C магнитным образом притягивается к внутренней поверхности корпуса 1 лицевой маски.

Таким образом, даже если первый упругий элемент 31 опорного приспособления 3 для глаз вытянут, то первый упругий элемент 31 не может быть легко отсоединен от корпуса 1 лицевой маски под действием прижатия установочного элемента 33, чем обеспечивается надежность прикрепления первого упругого элемента 31.

Следует понимать, что первый упругий элемент 31 и второй упругий элемент 32 могут быть объединены друг с другом, а первый второстепенный установочный элемент 33B установочного элемента 33 и первый упругий элемент 31 и/или второй упругий элемент 32 могут быть объединены друг с другом, например, с помощью клея, или установочный элемент 33, первый упругий элемент 31 и второй упругий элемент 32 объединены друг с другом.

Например, первый второстепенный установочный элемент 33B может быть сцеплен со вторым второстепенным установочным элементом 33C. В частности, когда опорное приспособление 3 для глаз установлено, сборка из первого упругого элемента 31, второго упругого элемента 32 и первого второстепенного установочного элемента 33B сначала сцепляется со вторым второстепенным установочным элементом 33C, так что первый упругий элемент 31, второй упругий элемент 32 и первый второстепенный установочный элемент 33B образуют цельную конструкцию со вторым второстепенным установочным элементом 33C; а затем эта цельная конструкция прикрепляется к внутренней оболочке 12 корпуса 1 лицевой маски.

Ссылаясь на ФИГ. 8 и ФИГ. 10, согласно варианту реализации, косметологическая лицевая маска дополнительно содержит опорное приспособление 4 для головы, при этом опорное приспособление 4 для головы соединено с верхней частью корпуса 1 лицевой маски и выполнено с возможностью охвата головы пользователя.

Например, крепежное ременное приспособление 2 содержит корпус ремня, при этом два конца корпуса ремня прикреплены, соответственно, к левой и правой сторонам корпуса 1 лицевой маски. Когда пользователь надел лицевую маску, корпус ремня крепежного ременного приспособления 2 образует замкнутую петлю, а крепежное ременное приспособление 2 охватывает голову пользователя, в результате чего корпус 1 лицевой маски переходит в положение, в котором он обращен непосредственно к лицу.

Как показано на ФИГ. 7 и ФИГ. 8, согласно варианту реализации, в каждой из двух противоположных сторон на внутренней оболочке 12 выполнено установочное отверстие 12H, находящееся в сообщении с установочным пространством, при этом крепежное ременное приспособление 2 содержит корпус 21 ремня и два соединителя (не показаны на фигурах), которые расположены, соответственно, на двух концах корпуса 21 ремня, при этом два конца корпуса 21 ремня вставлены, соответственно, в два установочных отверстия 12H, а два соединителя зафиксированы в установочном пространстве.

Во внутренней оболочке корпуса лицевой маски выполнены установочные отверстия 12H, и после сборки лицевой маски, два конца корпуса 21 ремня вставлены, соответственно, в два установочных отверстия 12H и зафиксированы посредством соответствующих соединителей в установочном пространстве, окруженном внешней оболочкой 11 и внутренней оболочкой 12, в результате чего соединители корпуса 21 ремня скрыты в корпусе 1 лицевой маски, и соединители на двух концах корпуса 21 ремня не видны пользователю снаружи. Таким образом, может быть предотвращено воздействие извне на соединительную часть между крепежным ременным приспособлением 2 и корпусом 1 лицевой маски, что делает лицевую маску визуально более привлекательной.

Во время ношения крепежное ременное приспособление 2 охватывает голову пользователя и выполняет основную функцию фиксации. Опорное приспособление 4 для головы охватывает голову пользователя и выполняет вспомогательную функцию позиционирования и поддержания.

Учитывая то, что опорное приспособление 4 для головы должно обладать конкретной жесткостью и гибкостью, для обеспечения функции выдерживания нагрузки при охвате у опорного приспособления 4 для головы, а также для предотвращения дискомфорта при ношении вследствие плотного контакта между опорным приспособлением для головы и головой пользователя, или повреждения тканей вследствие длительного контакта с кожей головы, как показано на ФИГ. 8 и ФИГ. 10 - ФИГ. 11B, опорное приспособление 4 для головы содержит жесткий элемент 41 и мягкий защитный слой 42, при этом один конец жесткого элемента 41 съемным образом соединен с корпусом 1 лицевой маски, другой конец проходит в направлении от внешней поверхности корпуса 1 лицевой маски с образованием охватывающей части, а защитный слой 42 заключает в себе жесткий элемент 41.

Когда опорное приспособление 4 для головы охватывает голову, внутренний жесткий элемент 41 может обеспечивать достаточную прочность опорного приспособления 4 для головы для предотвращения легкой деформации общего контура опорного приспособления 4 для головы. Мягкий защитный слой 42 на внешнем слое находится в непосредственном контакте с тканями тела человека и может иметь большую площадь контакта с головой для улучшения эффекта посадки, тем самым повышая удобство ношения и в некоторой степени защищая голову пользователя.

Например, растягивающаяся часть 41C имеет дугообразную форму и может адаптироваться под форму головы человека для обеспечения улучшенного эффекта посадки. Необязательно, жесткий элемент 41 и защитный слой 42 выполнены за единое целое, или жесткий элемент 41 и защитный слой 42 скреплены вместе таким способом, как склеивание.

Как показано на ФИГ. 10 и ФИГ. 11A, согласно варианту реализации, внутри защитного слоя 42 выполнена первая полость 420, а по меньшей мере часть жесткого элемента 41 расположена в первой полости 420. В частности, жесткий элемент 41 содержит блочную установочную часть 41B и растягивающуюся часть 41C, соединенную с задней частью установочной части 41B, причем растягивающаяся часть 41C расположена косо в направлении от корпуса 1 лицевой маски, а установочная часть 41B съемным образом соединена с корпусом 1 лицевой маски, обеспечивая прикрепление всего опорного приспособления 4 для головы к корпусу 1 лицевой маски.

Как показано на ФИГ. 11B, согласно варианту реализации, первая полость 420 имеет первое второстепенное пространство 421 и второе второстепенное пространство 422, которые находятся в сообщении друг с другом, при этом растягивающаяся часть 41C введена в первое второстепенное пространство 421, а установочная часть 41B введена во второе второстепенное пространство 422. Таким образом, растягивающаяся часть 41C прикреплена к внутренней стенке, образуя первое второстепенное пространство 421, а установочная часть 41B прикреплена к внутренней стенке, образуя второе второстепенное пространство 422. Например, растягивающаяся часть 41C и установочная часть 41B соединены друг с другом посредством защитного слоя 42 с помощью клея, или жесткий элемент 41 и защитный слой 42 выполнены за единое целое посредством двойного формования.

Опорное приспособление 4 для головы охватывает верхнюю часть головы пользователя, опорное приспособление 3 для глаз используется для того, чтобы способствовать поддержанию корпуса 1 лицевой маски на переносице пользователя, а крепежное ременное приспособление 2 используется для прикрепления корпуса 1 лицевой маски к голове пользователя, чем обеспечивается крепкое и надежное крепление корпуса 1 лицевой маски к голове пользователя во множестве точек. Крепежное ременное приспособление 2, опорное приспособление 3 для глаз и опорное приспособление 4 для головы взаимодействуют друг с другом для рассеивания усилия притяжения лицевой маски на множество частей головы пользователя для обеспечения высокой степени удобства при ношении. Кроме того, лицевая маска не может с легкостью сдвинуться, что способствует обеспечению эффекта ухода.

В приведенном выше описании представлены лишь конкретные варианты реализации настоящей заявки. Следует отметить, что специалист в данной области техники может выполнить некоторые улучшения и модификации, не выходя за рамки замысла настоящей заявки. Эти улучшения и модификации также следует понимать, как входящие в объем защиты настоящей заявки.

Группа изобретений относится к медицинской косметологии. Косметологическая лицевая маска содержит корпус лицевой маски, выполненный с возможностью наложения на лицо человека и содержащий внешнюю оболочку и внутреннюю оболочку, обращенную к лицу. Внешняя оболочка и внутренняя оболочка образуют установочное пространство. Приспособление источника света расположено в установочном пространстве и содержит подложку, модули источника света и отражающий элемент. Модули источника света расположены в ряд на поверхности подложки, обращенной к внутренней оболочке. Отражающий элемент расположен на стороне подложки, обращенной к внутренней оболочке, для отражения света, излучаемого модулями источника света, в направлении внутренней оболочки. Каждый из модулей источника света содержит по меньшей мере два осветительных шарика. Внутренняя оболочка имеет прозрачные области. Каждый из модулей источника света соответствует одной из прозрачных областей для излучения света от внутренней оболочки из соответствующей прозрачной области. Отражающий элемент содержит первый отражающий слой, который расположен на поверхности внутренней оболочки и за пределами прозрачных областей, и/или второй отражающий слой, расположенный на поверхности внешней оболочки, обращенной к внутренней оболочке, и/или третий отражающий слой, расположенный на поверхности подложки, обращенной к внутренней оболочке. По меньшей мере один из первого отражающего слоя, второго отражающего слоя и третьего отражающего слоя представляет собой отражающее покрытие или отражающую прокладку. Технический результат состоит в улучшении косметологического эффекта. 2 н. и 6 з.п. ф-лы, 11 ил.

1. Косметологическая лицевая маска, содержащая:

корпус лицевой маски, выполненный с возможностью наложения на лицо человека, а также содержащий внешнюю оболочку и внутреннюю оболочку, обращенную к лицу, причем внешняя оболочка и внутренняя оболочка образуют установочное пространство; и

приспособление источника света, расположенное в установочном пространстве и содержащее подложку, модули источника света и отражающий элемент, причем модули источника света расположены в ряд на поверхности подложки, обращенной к внутренней оболочке, а отражающий элемент расположен на стороне подложки, обращенной к внутренней оболочке, для отражения света, излучаемого модулями источника света, в направлении внутренней оболочки; и

каждый из модулей источника света содержит по меньшей мере два осветительных шарика, внутренняя оболочка имеет прозрачные области, при этом каждый из модулей источника света соответствует одной из прозрачных областей для излучения света от внутренней оболочки из соответствующей прозрачной области, причем

отражающий элемент содержит:

первый отражающий слой, причем первый отражающий слой расположен на поверхности внутренней оболочки и за пределами прозрачных областей; и/или

второй отражающий слой, причем второй отражающий слой расположен на поверхности внешней оболочки, обращенной к внутренней оболочке; и/или

третий отражающий слой, причем третий отражающий слой расположен на поверхности подложки, обращенной к внутренней оболочке; и

по меньшей мере один из первого отражающего слоя, второго отражающего слоя и третьего отражающего слоя представляет собой отражающее покрытие или отражающую прокладку.

2. Косметологическая лицевая маска по п. 1, отличающаяся тем, что подложка представляет собой гибкую пластину и/или поверхность внутренней оболочки, обращенная к приспособлению источника света, выполнена в виде дугообразной поверхности, которая проходит по дуге в направлении внешней оболочки, а подложка представляет собой дугообразную поверхность и прикреплена к стороне внутренней оболочки, обращенной к внешней оболочке.

3. Косметологическая лицевая маска по п. 1 или 2, отличающаяся тем, что корпус лицевой маски дополнительно содержит оконную раму, заключенную между внешней оболочкой и внутренней оболочкой, причем во внешней оболочке выполнено первое обзорное окно, во внутренней оболочке выполнено второе обзорное окно, в оконной раме выполнено третье обзорное окно для сообщения первого обзорного окна со вторым обзорным окном, при этом оконная рама предотвращает утечку света, излучаемого приспособлением источника света, из установочного пространства в третье обзорное окно.

4. Косметологическая лицевая маска по п. 3, дополнительно содержащая:

оконное приспособление, причем оконное приспособление съемным образом установлено на корпусе лицевой маски и имеет обзорную область, соответствующую третьему обзорному окну.

5. Косметологическая лицевая маска, содержащая:

корпус лицевой маски, выполненный с возможностью наложения на лицо человека, а также содержащий внешнюю оболочку и внутреннюю оболочку, обращенную к лицу, причем внешняя оболочка и внутренняя оболочка образуют установочное пространство; и

приспособление источника света, расположенное в установочном пространстве и содержащее подложку, модули источника света и отражающий элемент, причем модули источника света расположены в ряд на поверхности подложки, обращенной к внутренней оболочке, а отражающий элемент расположен на стороне подложки, обращенной к внутренней оболочке, для отражения света, излучаемого модулями источника света, в направлении внутренней оболочки; и

каждый из по меньшей мере части модулей источника света содержит по меньшей мере два осветительных шарика, внутренняя оболочка имеет прозрачные области, при этом каждый из модулей источника света соответствует одной из прозрачных областей для излучения света от внутренней оболочки из соответствующей прозрачной области,

причем отражающий элемент содержит:

первый отражающий слой, причем первый отражающий слой расположен на поверхности внутренней оболочки и за пределами прозрачных областей; и/или

второй отражающий слой, причем второй отражающий слой расположен на поверхности внешней оболочки, обращенной к внутренней оболочке; и/или

третий отражающий слой, причем третий отражающий слой расположен на поверхности подложки, обращенной к внутренней оболочке; и

по меньшей мере один из первого отражающего слоя, второго отражающего слоя и третьего отражающего слоя представляет собой отражающее покрытие или отражающую прокладку.

6. Косметологическая лицевая маска по п. 5, отличающаяся тем, что корпус лицевой маски дополнительно содержит оконную раму, заключенную между внешней оболочкой и внутренней оболочкой, причем во внешней оболочке выполнено первое обзорное окно, во внутренней оболочке выполнено второе обзорное окно, в оконной раме выполнено третье обзорное окно для сообщения первого обзорного окна со вторым обзорным окном, при этом оконная рама предотвращает утечку света, излучаемого приспособлением источника света, из установочного пространства в третье обзорное окно.

7. Косметологическая лицевая маска по п. 6, дополнительно содержащая:

оконное приспособление, причем оконное приспособление съемным образом установлено на корпусе лицевой маски и имеет обзорную область, соответствующую третьему обзорному окну.

8. Косметологическая лицевая маска по п. 7, отличающаяся тем, что оконное приспособление содержит корпус глазного щитка, при этом корпус глазного щитка съемным образом соединен с поверхностью корпуса лицевой маски, обращенной от лица человека, и корпус глазного щитка расположен так, чтобы закрывать третье обзорное окно.
