МОДУЛЬ УСТРОЙСТВА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ ТРАНСФОРМАТОРА ПОД НАГРУЗКОЙ Российский патент 2025 года по МПК H01H9/00

Изобретение относится к модулю переключателя ступеней нагрузки для переключателя ступеней нагрузки.

Переключатели ступеней нагрузки известны из уровня техники и имеют в большинстве случаев переключатель нагрузки и селектор. Переключатель нагрузки с вакуумными переключающими лампами и промежуточными резисторами расположен в цилиндрической емкости. Селектор образован из множества расположенных по кругу стержней. На этих стержнях расположены в различных плоскостях контакты, которые служат в качестве присоединительных элементов для регулировочной обмотки. Внутри селектора два плеча селектора закреплены на переключающей стойке. Они контактируют с контактами на стержнях. Переключатель нагрузки и селектор соединены друг с другом передачей. Моторный привод расположен снаружи на ступенчатом трансформаторе и соединен рычажным механизмом с переключателем ступеней нагрузки. Подобная конструкция требует много установочного пространства, сложна и дорога.

Таким образом, задача изобретения состоит в создании модуля переключателя ступеней нагрузки для переключателя ступеней нагрузки, который имеет простую и компактную конструкцию и при этом обеспечивает, несмотря на это, надежную эксплуатацию.

Эта задача решается с помощью модуля переключателя ступеней нагрузки согласно пункту 1 формулы изобретения. Признаки зависимых пунктов формулы изобретения образуют при этом предпочтительные усовершенствованные варианты изобретения.

Изобретение предлагает модуль переключателя ступеней нагрузки для переключателя ступеней нагрузки, включающий в себя:

- держатель, переключатель нагрузки с вакуумной переключающей лампой и мостовым переключателем, селектор, преселектор, приводной модуль,

причем:

- переключатель нагрузки, селектор и преселектор расположены на держателе и приводятся в действие централизованно приводным модулем.

Вследствие того, что все части переключателя нагрузки, селектора и преселектора расположены на одном держателе, модуль переключателя ступеней нагрузки является особенно компактным. Тем самым также переключатель ступеней нагрузки с модулем переключателя ступеней нагрузки становится н особенно компактным и занимает мало установочного пространства внутри ступенчатого трансформатора. Кроме того, конструкция модуля переключателя ступеней нагрузки обеспечивает возможность центрального приведения в действие всех частей общим приводным модулем. При этом приводной модуль расположен посредине, то есть по центру между переключателем нагрузки, селектором и преселектором. Другими словами приводной модуль окружен переключателем нагрузки, селектором и преселектором. Однако, несмотря на центральное расположение приводного модуля и компактную конструкцию, проводящие потенциал части надежно разнесены друг от друга. Кроме того, центральное приведение в действие приводным модулем обеспечивает возможность точного выполнения всех переключений.

Держатель может быть выполнен любым образом и изготовлен, например, в виде пластины или пластинчатой детали, полученной литьем под давлением. Держатель может состоять из пластика, армированного стекловолокном пластика или из любого другого электроизоляционного материала.

Переключатель нагрузки может быть выполнен любым образом и иметь, например, одну или несколько вакуумных переключающих трубок и один или несколько мостовых переключателей. Мостовой переключатель может приводиться в действие линейным или вращательным движением.

Селектор может быть выполнен любым образом и иметь, например, одно или несколько плеч селектора. Плечо селектора может быть выполнено любым образом и, например, в виде мальтийского колеса (колеса мальтийского механизма) или в виде зубчатого колеса. Кроме того, селектор имеет несколько контактов селектора, которые могут быть выполнены, например, T-образными или L-образными, так что они с одной стороны проходят от одной стороны держателя ко второй стороне держателя, а с другой стороны выступают к торцевой стенке держателя, где они соединяются с отводами регулировочной обмотки. Первая сторона держателя расположена напротив второй стороны держателя.

Приводной модуль может быть выполнен любым образом и состоять, например, из приводного вала и по меньшей мере одного приводного элемента. Приводной вал и приводной элемент могут быть выполнены за одно целое или в виде нескольких частей. Приводной элемент может быть выполнен в виде зубчатого колеса, контура кулачка, снабженного частично зубьями зубчатого колеса, ведущего элемента или двойного ведущего элемента.

Согласно дальнейшему варианту осуществления несколько приводных элементов могут быть расположены на приводном валу или в его области. Несколько приводных элементов могут быть выполнены за одно целое или в виде нескольких частей. Приводные элементы могут соединяться друг с другом, например, посредством склеивания, свинчивания или вставки.

Каждый приводной элемент может быть выполнен любым образом и непосредственно или опосредованно приводить в действие или в движение селектор или преселектор, переключатель нагрузки или их части. Альтернативно один приводной элемент может приводить в действие несколько элементов, как например селектор и преселектор. Кроме того, несколько приводных элементов могут приводить в действие один селектор, в частности первое плечо селектора и второе плечо селектора.

Приводной модуль может быть выполнен любым образом и расположен по существу по центру посередине держателя, будучи окружен или соответственно охвачен селектором, преселектором и переключателем нагрузки. Приводной модуль может быть расположен по центру, то есть в геометрическом центре держателя или приблизительно в геометрическом центре держателя.

Может быть предусмотрено, что три модуля переключателя ступеней нагрузки соединяются друг с другом, например, штангами, несколькими пластинами или рамой (каркасом) и приводятся в действие одним двигателем и образуют вследствие этого переключатель ступеней нагрузки.

Переключатель ступеней нагрузки может быть выполнен по мере надобности любым образом и, например, в виде быстродействующего переключателя сопротивления или реакторного переключателя.

Далее изобретение и его преимущества более подробно описаны со ссылкой на приложенные чертежи. Показаны:

фиг. 1 - первая сторона модуля переключателя ступеней нагрузки;

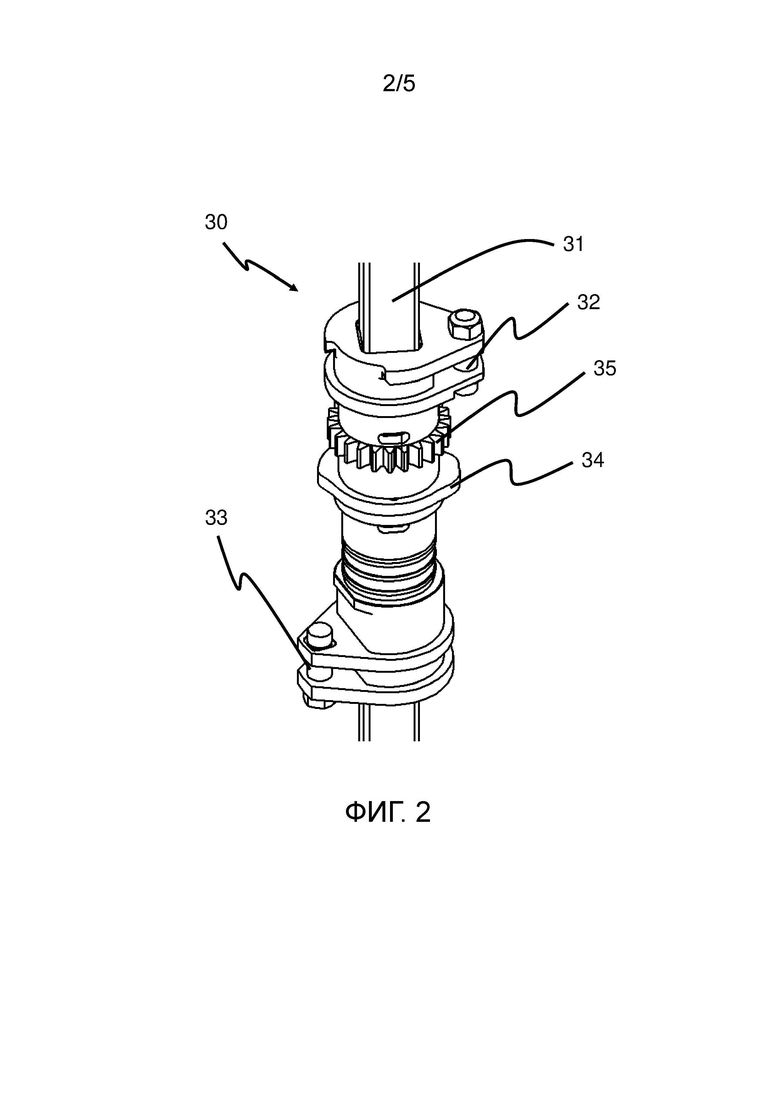

фиг. 2 - приводной модуль для модуля переключателя ступеней нагрузки;

фиг. 3 - вторая сторона модуля переключателя ступеней нагрузки;

фиг. 4 - подробный вид преселектора; и

фиг. 5 - переключатель ступеней нагрузки с тремя модулями переключателя ступеней нагрузки.

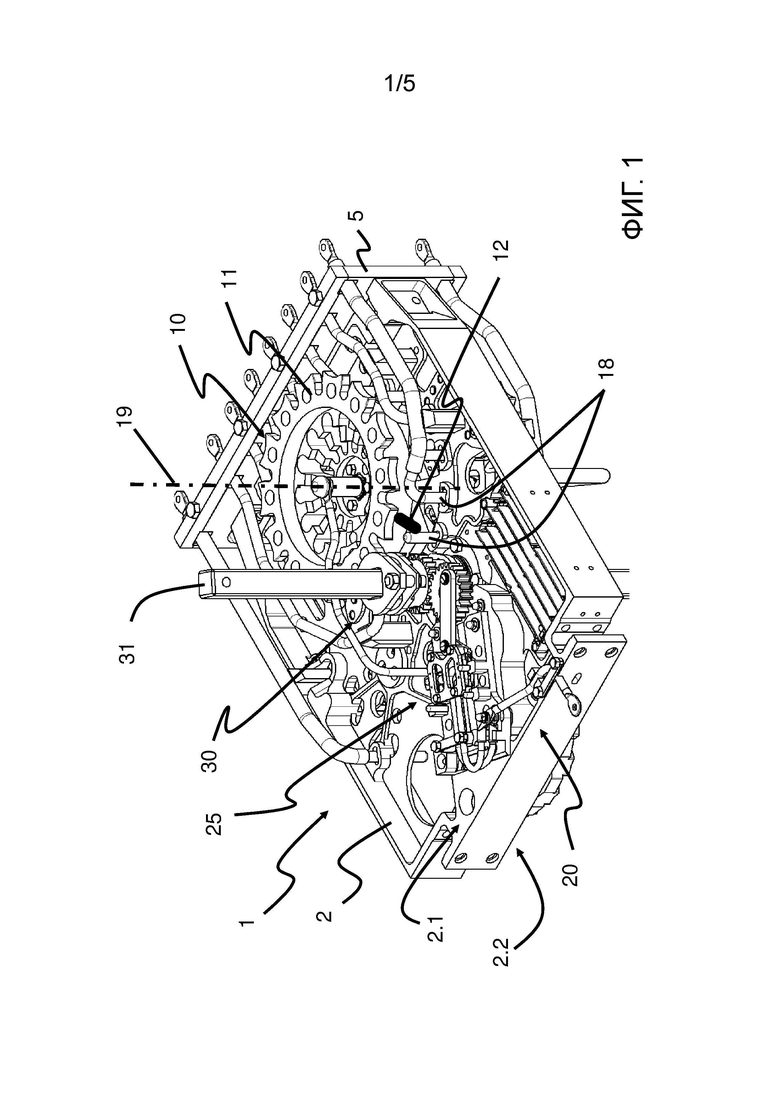

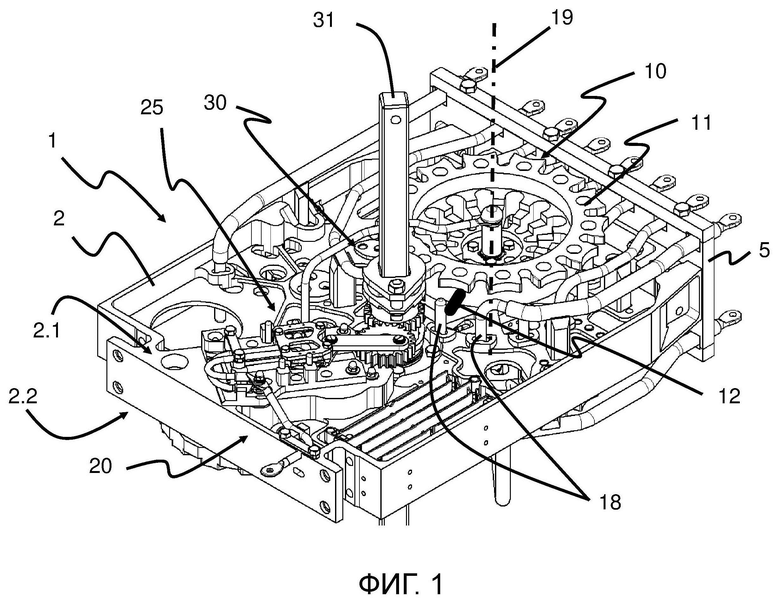

Фиг. 1 показывает соответствующий изобретению модуль 1 переключателя ступеней нагрузки для переключателя 9 ступеней нагрузки. Модуль 1 переключателя ступеней нагрузки имеет держатель 2, который состоит из пластика, армированного стекловолокном пластика или из любого другого электроизоляционного материала. Этот держатель 2 либо выполнен в виде фрезерованной детали, либо изготовлен посредством способа литья под давлением. На первой стороне 2.1 держателя 2 расположено первое плечо 11 селектора 10, а также мостовой переключатель 25 переключателя 20 нагрузки. Первое плечо 11 селектора выполнено в виде мальтийского колеса. Первое плечо 11 селектора установлено с возможностью вращения и совершает вращательное движение вокруг оси 19 селектора. Кроме того, первое плечо 11 селектора поддерживает по меньшей мере один первый скользящий контакт 12. Вокруг селектора 10, то есть вокруг первого плеча 11 селектора, расположены по кругу контакты 18 селектора. Контакты 18 селектора выполнены таким образом, что они с одной стороны распространяются от первой стороны 2.1 держателя 2 ко второй стороне 2.2 держателя, а с другой стороны направляются к первой торцевой стенке 5 держателя 2. В частности контакты 18 селектора выполнены T-образными или L-образными.

Мостовой переключатель 25 имеет корпус с закрепленными на нем контактами. Кроме того, мостовой переключатель 25 имеет несколько неподвижных контактов. Неподвижные контакты закреплены на держателе 2 и также выступают от первой стороны 2.1 держателя 2 ко второй стороне 2.2 держателя 2. Корпус соединен шатуном с зубчатым колесом. Контакты на корпусе мостового переключателя 25 соединены с отводом нагрузки.

Кроме того, на держателе 2 расположен приводной модуль 30. Он имеет в частности приводной вал 31, который выполнен в виде полого или сплошного вала четырехугольного сечения из пластика. Приводной вал 31 также распространяется от первой стороны 2.1 держателя 2 ко второй стороне 2.2 держателя 2. Приводной модуль 30 расположен по существу между селектором 10 и переключателем 20 нагрузки. При этом на приводном валу 31 расположено, как изображено на фиг. 2, несколько приводных элементов, в частности первый ведущий элемент 32, кулачковый ведущий элемент 34 и приводное зубчатое колесо 35. Первый приводной элемент, то есть первый ведущий элемент 32, приводит в действие первое плечо 11 селектора 10. Четвертый приводной элемент, то есть приводное зубчатое колесо 35, приводит в действие мостовой переключатель 25 переключателя 20 нагрузки. Третий приводной элемент, то есть кулачковый ведущий элемент 34, приводит в действие вакуумную переключающую лампу 21 переключателя 20 нагрузки.

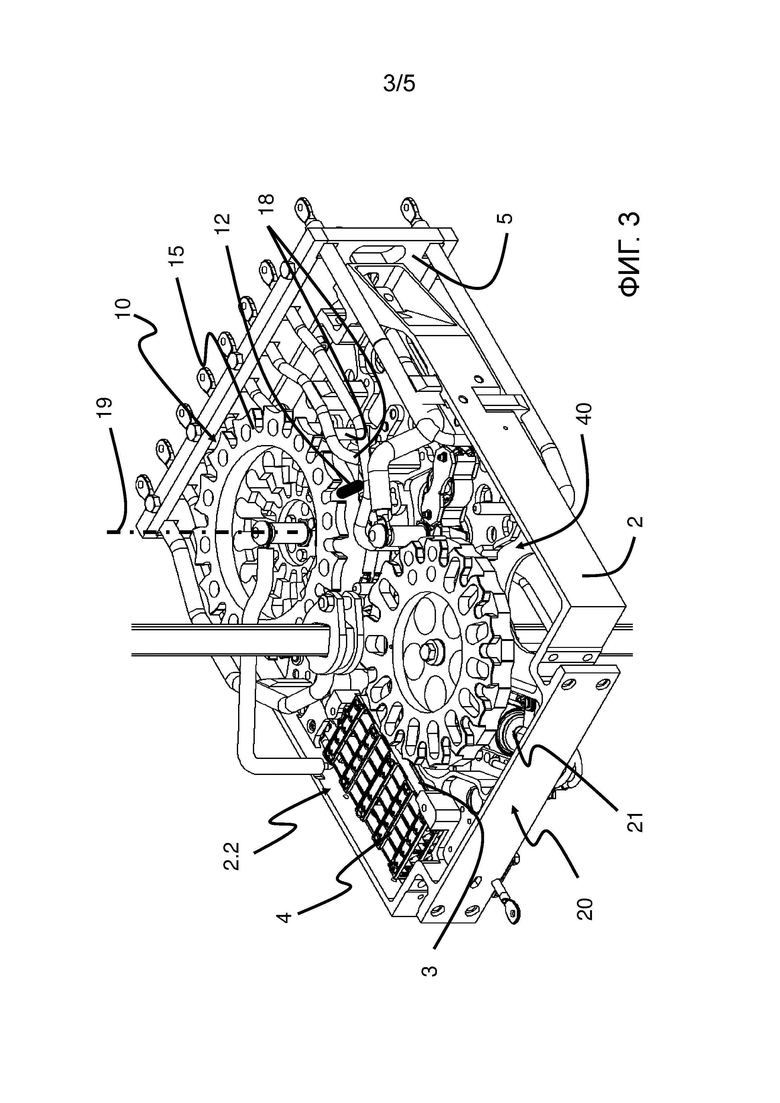

На Фиг. 3 показана вторая сторона 2.2 держателя 2. Здесь расположено второе плечо 15 селектора 10. Второе плечо 15 селектора также выполнено в виде мальтийского колеса. Второе плечо 15 селектора установлено с возможностью вращения и также совершает вращательное движение вокруг оси 19 селектора. Кроме того, второе плечо 15 селектора поддерживает по меньшей мере один второй скользящий контакт 12. Вокруг селектора 10, то есть вокруг второго плеча 15 селектора, расположены по кругу контакты 18 селектора. Контакты 18 селектора выполнены таким образом, что они с одной стороны распространяются от второй стороны 2.2 держателя 2 до первой стороны 2.1 держателя, а с другой стороны выводятся к первой торцевой стенке 5 держателя 2. Как уже было упомянуто, контакты 18 селектора выполнены T-образными или L-образными.

Кроме того, на второй стороне 2.2 держателя 2 расположена вакуумная переключающая лампа 21 переключателя 20 нагрузки. Она зафиксирована в частности при помощи опорного кронштейна на держателе 2. Далее промежуточный резистор 4 расположен на второй стороне 2.2 держателя 2 и соединен соединительным элементом 3 с модулем 1 переключателя ступеней нагрузки.

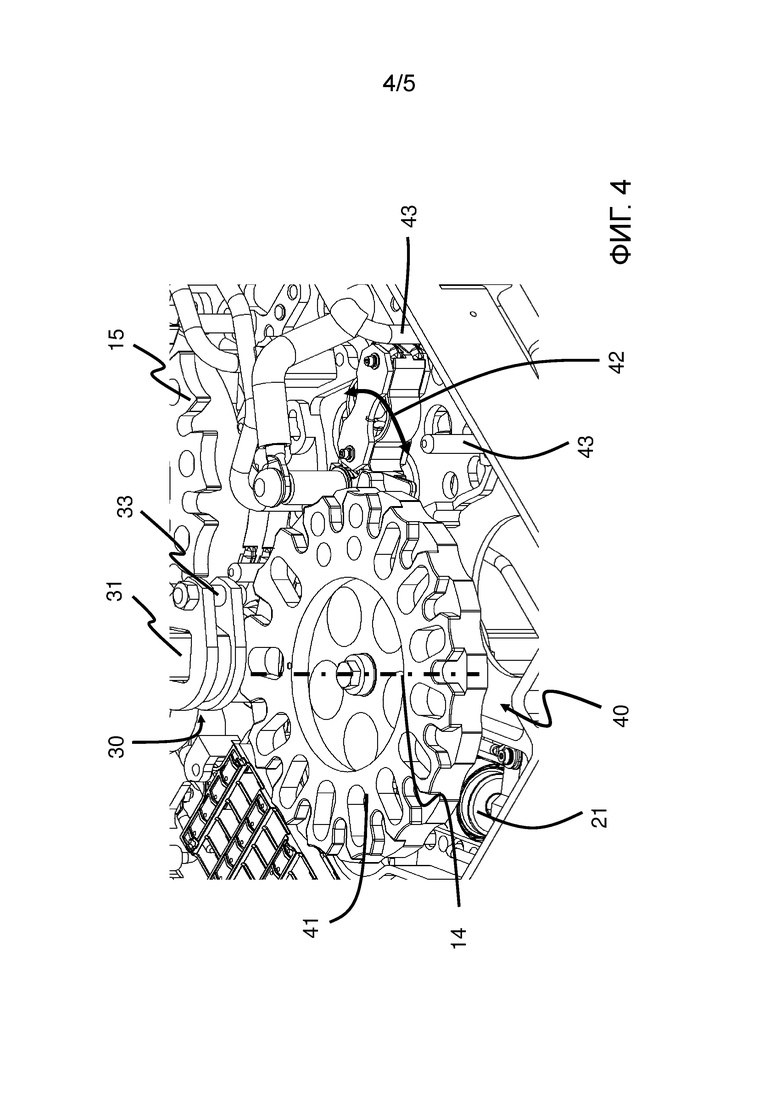

Как показано на фиг. 4, преселектор 40 расположен помимо этого на второй стороне 2.2 держателя 2. Он имеет плечо 41 преселектора, которое также выполнено в виде мальтийского колеса. Первое плечо 41 преселектора установлено с возможностью вращения и также совершает вращательное движение вокруг оси 44 преселектора. Дополнительно преселектор 40 имеет качающийся рычаг 42 преселектора, который за счет поворотного движения может переключаться между двумя контактами 43 преселектора.

Кроме того, дальнейшая часть приводного модуля 30 расположена на держателе 2. Он имеет уже упомянутый приводной вал 31. Приводной модуль 30 расположен по существу между селектором 10, переключателем 20 нагрузки и преселектором 40. При этом на приводном валу 31 расположен второй приводной элемент, то есть второй ведущий элемент 33. Второй ведущий элемент 33 имеет первый захват и второй захват, при помощи которых приводятся в действие второе плечо 15 селектора 10 и качающийся рычаг 42 преселектора через плечо 41 преселектора 40.

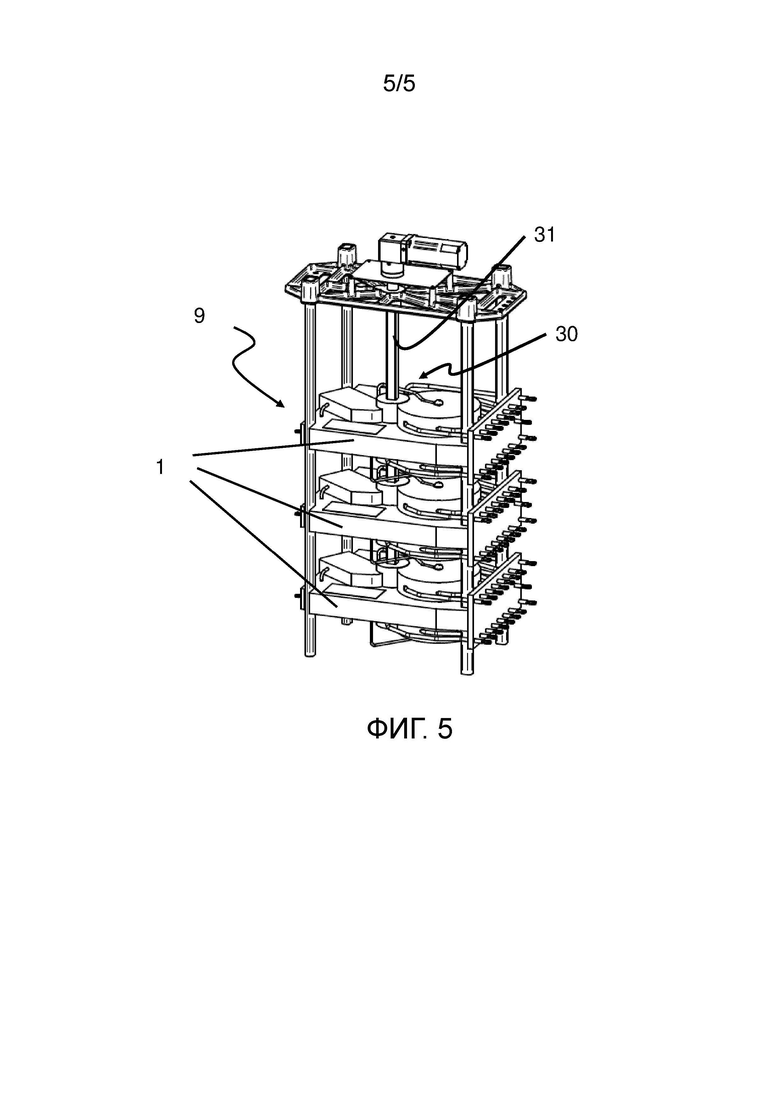

На Фиг. 5 показан переключатель 9 ступеней нагрузки с тремя модулями 1 переключателя ступеней нагрузки, которые приводятся в действие общим приводным модулем 30 и его приводным валом 31 при помощи двигателя.

СПИСОК ССЫЛОЧНЫХ ПОЗИЦИЙ

1 модуль переключателя ступеней нагрузки

2 держатель

2.1 первая сторона держателя 2

2.2 вторая сторона держателя 2

3 соединительный элемент

4 промежуточный резистор

5 первая торцевая стенка держателя 2

9 переключатель ступеней нагрузки

10 селектор

11 первое плечо селектора

12 первый скользящий контакт

15 второе плечо селектора

16 второй скользящий контакт

18 контакты селектора

19 ось селектора

20 переключатель нагрузки

21 вакуумная переключающая лампа

25 мостовой переключатель

30 приводной модуль

31 приводной вал

32 первый ведущий элемент/первый приводной элемент

33 второй ведущий элемент/второй приводной элемент

34 кулачковый ведущий элемент для вакуумной переключающей лампы/третий приводной элемент

35 приводное зубчатое колесо для мостового переключателя/четвертый приводной элемент

40 преселектор

41 плечо преселектора

42 качающийся рычаг преселектора

43 контакт преселектора

44 ось преселектора

Изобретение относится к модулю переключения ступеней нагрузки для переключателя ступеней нагрузки. Технический результат заключается в упрощении конструкции. Модуль (1) переключателя ступеней нагрузки для переключателя (9) ступеней нагрузки включает держатель (2), выполненный в виде пластины, переключатель (20) нагрузки с вакуумной переключающей лампой (21) и мостовым переключателем (25), селектор (10), преселектор (40), приводной модуль (30). Переключатель (20) нагрузки, селектор (10) и преселектор (40) расположены на пластине держателя (2) и приводятся в действие централизованно приводным модулем (30). 7 з.п. ф-лы, 5 ил.

1. Модуль (1) переключателя ступеней нагрузки для переключателя (9) ступеней нагрузки, включающий в себя:

- держатель (2),

- переключатель (20) нагрузки с вакуумной переключающей лампой (21) и мостовым переключателем (25),

- селектор (10),

- преселектор (40),

- приводной модуль (30),

причем:

- держатель (2) выполнен в виде пластины,

- переключатель (20) нагрузки, селектор (10) и преселектор (40) расположены на держателе (2) и приводятся в действие централизованно приводным модулем (30).

2. Модуль (1) переключателя ступеней нагрузки по п. 1, причем

- приводной модуль (30) имеет приводной вал (31) по меньшей мере с одним приводным элементом (32, 33, 34, 35).

3. Модуль (1) переключателя ступеней нагрузки по любому из пп. 1, 2, причем

- приводной модуль (30) имеет четыре приводных элемента (32, 33, 34, 35),

- первый приводной элемент (32) приводит в действие первое плечо (11) селектора (10),

- второй приводной элемент (33) приводит в действие второе плечо (15) селектора (10),

- третий приводной элемент (34) приводит в действие вакуумную переключающую лампу (21) переключателя (20) нагрузки,

- четвертый приводной элемент (35) приводит в действие мостовой переключатель (25) переключателя (20) нагрузки.

4. Модуль (1) переключателя ступеней нагрузки по п. 3, причем

- второй приводной элемент (32) приводит в действие преселектор (40).

5. Модуль (1) переключателя ступеней нагрузки по любому из пп. 2-4, причем

- приводные элементы (32, 33, 34, 35) выполнены за одно целое или в виде нескольких частей.

6. Модуль (1) переключателя ступеней нагрузки по любому из пп. 1-5, причем

- селектор (10), преселектор (40) и переключатель (20) нагрузки равномерно распределены на держателе (2) и расположены вокруг приводного модуля (30).

7. Модуль (1) переключателя ступеней нагрузки по любому из пп. 1-6, причем

- селектор (10) имеет несколько контактов (18) селектора,

- контакты (18) селектора выполнены Т-образными или L-образными,

- контакты (18) селектора расположены по кругу и проходят от первой стороны (2.1) держателя (2) до второй стороны (2.2) держателя (2),

- контакты (18) селектора направлены к первой торцевой стенке (5) держателя (2).

8. Модуль (1) переключателя ступеней нагрузки по любому из пп. 1-7, причем

- держатель (2) имеет соединительный элемент (3) для промежуточного резистора (4) или реактора.
