Упаковка для презерватива Российский патент 2025 года по МПК A61F6/04 B65D5/54

Изобретение относится к барьерным противозачаточным средствам, а именно к упаковке для презерватива.

Традиционная упаковка для презерватива представляет собой прочную оболочку, выполненную из гибкого листового материала и предназначенную для герметичного хранения презерватива. Для удобства использования подобные упаковки снабжены средствами вскрытия оболочки, например, надрезом, участком пониженной прочности на торце упаковки или запечатанной лентой с выпущенным наружу концом, с помощью которой разрывают оболочку.

Недостатком традиционной упаковки для презерватива является длительный и неудобный процесс вскрытия упаковки, поскольку для использования презерватива необходимо затратить время на поиск средства вскрытия оболочки, которым снабжена данная упаковка, например надреза, затем взяться двумя руками за края упаковки с обеих сторон от надреза и потянуть их в разные стороны, сделав надрыв. В тех обстоятельствах, когда применяется презерватив, лишние секунды, затрачиваемые на описанные движения, могут быть критическими для человека. При этом велика вероятность повреждения презерватива при неаккуратном и поспешном вскрытии упаковки, поскольку человек, находясь в возбужденном эмоциональном состоянии, может не рассчитать силу, прилагаемую к разрыву оболочки. Кроме того, при использовании презерватива по назначению контакт пальцев рук с самим презервативом неизбежен, что не обеспечивает требуемую гигиеничность. Указанные недостатки традиционной упаковки для презерватива могут привести к отказу от использования презерватива.

Известна упаковка для презерватива [патент ЕР 1377242 В1, опубл. 24.05.2006]. Эта упаковка состоит из оболочки, внутри которой расположен презерватив, и соединенных с ней и между собой двух плоских боковых захватов. В оболочке выполнена линия вскрытия, расположенная по ее центральному поперечному периметру, параллельно боковым захватам, и при вскрытии разделяющая оболочку на две равные части. При этом оболочка снабжена четырьмя крючкообразными держателями, расположенными по углам оболочки и фиксирующими презерватив внутри нее. Известная упаковка вскрывается посредством надавливания на боковые захваты пальцами, в результате чего происходит разрыв оболочки по линии вскрытия. Затем захваты растягиваются в разные стороны, и происходит разделение упаковки на две равные части, содержащие презерватив. Затем, ухватив пальцами за боковые захваты, презерватив надевают на эрегированный пенис и освобождают его от упаковки посредством отцепления от него крючкообразных держателей.

Известна упаковка для презерватива [патент на изобретение RU 2515852, опубл. 20.05.2014 г.], которая состоит из оболочки, внутри которой расположен презерватив, соединенных с ней двух боковых захватов и крючкообразных держателей, расположенных внутри оболочки и предназначенных для фиксации презерватива в оболочке. В оболочке выполнена линия вскрытия, расположенная по ее центральному поперечному периметру и при вскрытии разделяющая оболочку на две части. Поверхность оболочки снабжена, по меньшей мере, двумя ребрами жесткости, расположенными параллельно линии вскрытия и симметрично от нее и выполняющими функцию концентраторов давления при вскрытии оболочки методом ломки. Каждый боковой захват одним своим концом помещен внутрь оболочки и соединен с, по меньшей мере, одним крючкообразным держателем, а с противоположной стороны, свободной от оболочки, снабжен упором, фиксирующим положение пальцев.

Недостатком известных технических решений является длительный процесс вскрытия упаковки при низкой степени корректного вскрытия упаковки по линии вскрытия из-за плоской формы места хвата пальцами и малой силы трения между пальцами и гладкой поверхностью упаковки.

Технический результат заключается в ускорении и упрощении процесса вскрытия упаковки при одновременном повышении степени корректного вскрытия упаковки по линии вскрытия.

Технический результат достигается за счет того, что упаковка для презерватива, содержит

оболочку, снабженную линией вскрытия, расположенной по центральному поперечному периметру оболочки и при вскрытии разделяющей оболочку на две части,

внутри оболочки расположено составное основание, выполненное с возможностью удержания презерватива в свернутом состоянии,

каждая часть составного основания снабжена по меньшей мере одним фиксатором, в котором образованы выступ и/или паз, причем размер паза соответствует размеру выступа,

при этом фиксаторы установлены на соответствующих частях составного основания в зоне линии вскрытия так, чтобы каждый выступ соответствовал пазу и входил в зацепление с ним.

Возможны варианты развития основного технического решения, заключающиеся в том, что:

- фиксатор закреплен на составном основании или выполнен за одно целое с составным основанием;

- каждая часть составного основания содержит подложку, соединенную или выполненную за одно целое с по меньшей мере одним боковым захватом и по меньшей мере одним крючкообразным держателем;

- каждая часть составного основания представляет собой боковой захват, соединенный или выполненный за одно целое с по меньшей мере одним крючкообразным держателем;

- фиксатор закреплен на крючкообразном держателе;

- фиксатор выполнен за одно целое с крючкообразным держателем;

- каждая часть составного основания снабжена двумя фиксаторами, каждый из которых имеет один выступ и один паз, при этом фиксаторы расположены так, что расположение выступов и пазов на них не совпадают.

Таким образом, за счет заявляемой совокупности существенных признаков удалось ускорить и упростить процесс вскрытия упаковки при одновременном повышении степени корректного вскрытия упаковки по линии вскрытия за счет того, что каждая часть составного основания снабжена по меньшей мере одним фиксатором, в котором образованы выступ и/или паз, причем размер паза соответствует размеру выступа, при этом фиксаторы установлены на соответствующих частях составного основания в зоне линии вскрытия так, чтобы каждый выступ соответствовал пазу и входил в зацепление с ним.

При исходном положении выступ и паз обеспечивают фиксацию частей составного основания между собой в плоскости упаковки. Это обеспечивает увеличение размера рычага при изгибании упаковки для вскрытия. При вскрытии упаковки путем её изгиба, пара "выступ-паз" становятся точками оси вращения частей составного основания между собой и при этом обеспечивают смещение оси вращения от середины толщины к краю. Таким образом края противоположных частей составного основания обеспечивают дополнительное геометрическое растяжение стороны упаковки и, тем самым, ускоряют и облегчают её разрыв.

Примеры конкретного исполнения предлагаемого изобретения и его практическая применимость поясняются нижеследующим описанием и чертежами.

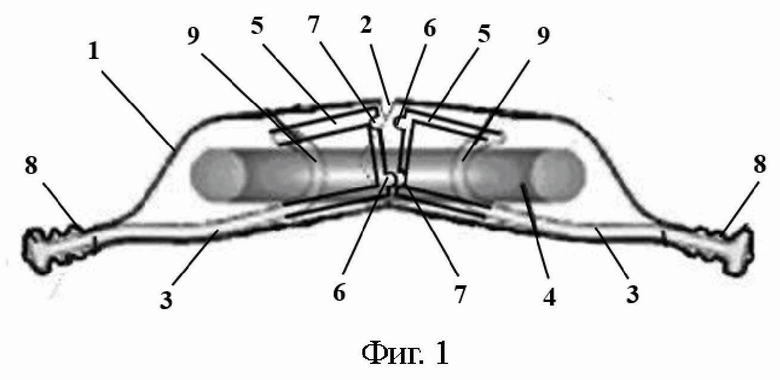

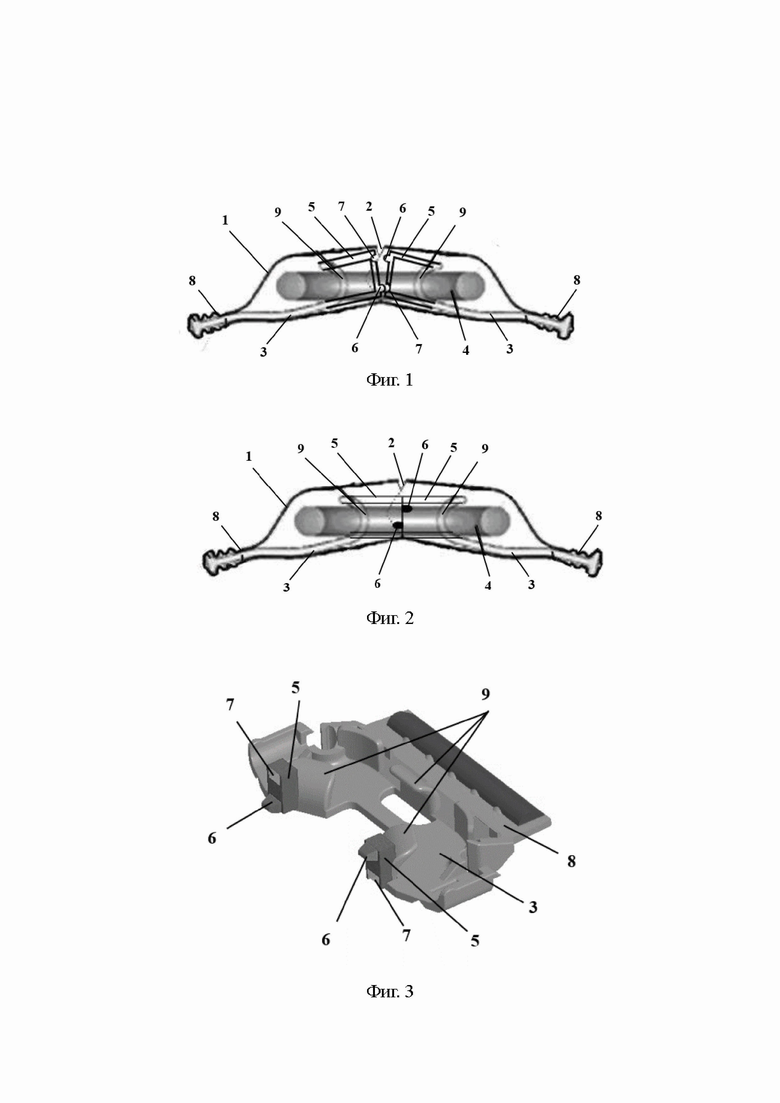

Фиг. 1 - схематичный вид упаковки для презерватива при ее вскрытии (с прозрачной оболочкой).

Фиг. 2 - схематичный вид упаковки для презерватива при сомкнутых фиксаторах (с прозрачной оболочкой).

Фиг. 3 - вариант выполнения одной части составного основания.

Упаковка для презерватива (Фиг. 1-3) содержит оболочку 1, снабженную линией 2 вскрытия, расположенной по центральному поперечному периметру оболочки 1 и при вскрытии разделяющей оболочку 1 на две части.

Внутри оболочки 1 расположено составное основание 3, выполненное с возможностью удержания презерватива 4 в свернутом состоянии.

Каждая часть составного основания 3 снабжена по меньшей мере одним фиксатором 5, в котором образованы выступ 6 и/или паз 7, причем размер паза 7 соответствует размеру выступа 6.

При этом фиксаторы 5 установлены на соответствующих частях составного основания 3 в зоне линии 2 вскрытия так, чтобы каждый выступ 6 соответствовал пазу 7 и входил в зацепление с ним.

Фиксатор 5 может быть закреплен на составном основании 3 с помощью клея или припаян, или выполнен за одно целое с основанием 3 и изготовлен методом формования или отлива.

Каждая часть составного основания 3 может содержать подложку (Фиг. 3), соединенную или выполненную за одно целое с по меньшей мере одним боковым захватом 8 и по меньшей мере одним крючкообразным держателем 9.

Каждая часть основания 3 может представлять собой боковой захват 8, соединенный или выполненный за одно целое с по меньшей мере одним крючкообразным держателем 9 (Фиг. 1 и 2).

Фиксатор 5 может быть закреплен на крючкообразном держателе 9 (Фиг. 3).

Фиксатор 5 может быть выполнен за одно целое с крючкообразным держателем 9 (Фиг. 1-2), например, изготовлен методом формования или отлива.

Каждая часть составного основания 3 может быть снабжена двумя фиксаторами 5, каждый из которых имеет один выступ 6 и один паз 7, при этом фиксаторы 5 расположены так, что расположение выступов 6 и пазов 7 на них не совпадают, т.е. на одном фиксаторе 5 выступ 6 расположен, например, в верхней части, а паз 7 расположен в нижней части, а на втором фиксаторе 5, который расположен на той же части составного основания 3, выступ 6 расположен в нижней части, а паз 7 расположен в верхней части (Фиг. 3).

Оболочка 1 выполнена из материала, пропускающего тактильное воздействие пальцев рук. В пределах линии 2 вскрытия материал имеет меньшую прочность на разрыв по сравнению с остальной частью оболочки 1. Оболочка 1 может быть снабжена и другими известными средствами нарушения ее целостности, например, надрезом, лентой вскрытия и др.

Составное основание 3 выполнено составным из по меньшей мере двух частей, связанных между собой временной связью (например, склеены или соединены перемычками), разрушающейся при растяжении упаковки в разные стороны, или связанных между собой расположенным в них презервативом 4 и отделяемых друг от друга при извлечении презерватива 4. Части держателя 2 могут удерживаться относительно друг друга, в том числе, только оболочкой 1.

В средней части составного основания 3 выполнено отверстие, по периметру которого размещено кольцо презерватива 4, для удобного применения презерватива 4 по назначению.

Боковые захваты 8 могут быть снабжены упорами (или рифлением) для пальцев, предотвращающими соскальзывание пальцев при вскрытии оболочки 1. Боковые захваты 8 также могут быть выполнены изогнутой формы для создания большего плеча силы при вскрытии оболочки 1.

Составное основание 3 может быть выполнено из гибкого или жесткого материала, например, полимерного материала путем литья или трехмерной печати.

Составное основание 3 может быть полностью размещено в оболочке 1. Возможен также вариант по меньшей мере частичного выхода боковых захватов 8 за пределы оболочки 1. В этом случае, оболочка герметично склеена или запаяна по периметру боковых захватов 8.

Для применения презерватива 4 по назначению необходимо вскрыть упаковку для презерватива. Для этого требуется взяться руками за боковые захваты 8 (при их наличии) или за края составного основания 3 и потянуть за них вниз или вверх (в вертикальной плоскости), в результате произойдет разлом оболочки 1 по линии 2 вскрытия. Затем для полного разделения оболочки 1 на две части необходимо потянуть за боковые захваты 8 (при их наличии) или за края составного основания 3 в разные стороны (в горизонтальной плоскости). При этом за счет фиксации презерватива 4 крючкообразными держателями 9 презерватив 4 также растянется, увеличится диаметр кольца презерватива 4. Это дает возможность, не касаясь презерватива 4 пальцами, быстро и удобно надеть его на эрегированный пенис (на фигуре не показано) в правильной ориентации самого изделия. При по меньшей мере частичной раскрутке кольца презерватива 4 толщина этого кольца уменьшится и презерватив 4 сможет легко отделится от составного основания 3.

Пример 1.

Каждая часть составного основания 3 снабжена одним фиксатором 5, в котором образованы один выступ 6 и один паз 7, причем размер паза 7 соответствует размеру выступа 6.

При этом на одной части составного основания 3 выступ 6 расположен сверху паза 7, а на второй части составного основания 3 - наоборот, чтобы фиксаторы 5 вошли в зацепление друг с другом.

Каждая часть составного основания 3 представляет собой боковой захват 8, выполненный за одно целое с одним крючкообразным держателем 9, а фиксаторы 5 закреплены на крючкообразных держателях 9.

Пример 2.

Каждая часть составного основания 3 снабжена одним фиксатором 5, в котором образован один выступ 6 или один паз 7, причем размер паза 7 соответствует размеру выступа 6.

При этом на одной части составного основания 3 расположен выступ 6, а на второй части составного основания 3 расположен паз 7, чтобы фиксаторы 5 вошли в зацепление друг с другом.

Каждая часть составного основания 3 представляет собой боковой захват 8, выполненный за одно целое с одним крючкообразным держателем 9, а фиксаторы 5 выполнены за одно целое с крючкообразными держателями 9.

Пример 3.

Каждая часть составного основания 3 снабжена двумя фиксаторами 5, каждый из которых имеет один выступ 6 и один паз 7, при этом фиксаторы 5 расположены так, что расположение выступов 6 и пазов 7 на них не совпадают, т.е. на одном фиксаторе 5 выступ 6 расположен в верхней части, а паз 7 расположен в нижней части, а на втором фиксаторе 5, который расположен на той же части составного основания 3, выступ 6 расположен в нижней части, а паз 7 расположен в верхней части.

При этом у фиксаторов 5, расположенных на другой части составного основания 3, выступы 6 и пазы 7 расположены так, чтобы войти в зацепление с выступами 6 и пазами 7, соответственно, на фиксаторах 5 другой части составного основания 3.

Каждая часть составного основания 3 представляет собой подложку, снабженную двумя крючкообразными держателями 9, а фиксаторы 5 закреплены на крючкообразных держателях 9.

Пример 4.

Каждая часть составного основания 3 снабжена двумя фиксаторами 5, каждый из которых имеет один выступ 6 и один паз 7, при этом фиксаторы 5 расположены так, что расположение выступов 6 и пазов 7 на них не совпадают, т.е. на одном фиксаторе 5 выступ 6 расположен в левой части, а паз 7 расположен в правой части, а на втором фиксаторе 5, который расположен на той же части составного основания 3, выступ 6 расположен в правой части, а паз 7 расположен в левой части.

При этом у фиксаторов 5, расположенных на другой части составного основания 3, выступы 6 и пазы 7 расположены так, чтобы войти в зацепление с выступами 6 и пазами 7, соответственно, на фиксаторах 5 другой части составного основания 3.

Каждая часть составного основания 3 представляет собой подложку, снабженную двумя крючкообразными держателями 9, а фиксаторы 5 выполнены за одно целое с крючкообразными держателями 9.

Пример 5.

Каждая часть составного основания 3 снабжена двумя фиксаторами 5, каждый из которых имеет один выступ 6 или один паз 7, при этом расположение выступов 6 и пазов 7 на них не совпадают, т.е. на двух фиксаторах 5, которые расположены на одной части составного основания 3, выступ 6 расположен на левом фиксаторе 5, а паз 7 расположен на правом фиксаторе 5.

При этом у фиксаторов 5, расположенных на другой части составного основания 3, выступ 6 и паз 7 расположены так, чтобы войти в зацепление с выступом 6 и пазом 7, соответственно, на фиксаторах 5 другой части составного основания 3.

Каждая часть составного основания 3 представляет собой боковой захват 8, выполненный за одно целое с одним крючкообразным держателем 9, а фиксаторы 5 выполнены за одно целое с крючкообразными держателями 9.

Пример 6.

Каждая часть составного основания 3 снабжена четырьмя фиксаторами 5, каждый из которых имеет один выступ 6 и один паз 7, при этом расположение выступов 6 и пазов 7 на фиксаторах 5 разных частей составного основания 3 не совпадают.

При этом у фиксаторов 5, расположенных на другой части основания 3, выступы 6 и пазы 7 расположены так, чтобы войти в зацепление с выступами 6 и пазами 7, соответственно, на фиксаторах 5 другой части составного основания 3.

Каждая часть составного основания 3 представляет собой боковой захват 8, соединенный с одним крючкообразным держателем 9, а фиксаторы 5 соединены попарно с крючкообразными держателями 9.

Изобретение относится к барьерным противозачаточным средствам, а именно к упаковке для презерватива. Упаковка для презерватива содержит оболочку (1). По центральному поперечному периметру оболочки расположена линия (2) вскрытия. При вскрытии линия вскрытия разделяет оболочку на две части. Составное основание (3) расположено внутри оболочки и выполнено с возможностью удержания презерватива (4) в свернутом состоянии. Каждая часть составного основания снабжена фиксатором (5), в котором образованы выступ (6) и/или паз (7). Размер паза соответствует размеру выступа. Фиксаторы установлены на соответствующих частях составного основания в зоне линии вскрытия. У фиксаторов, расположенных на одной части составного основания, выступы и пазы расположены так, чтобы войти в зацепление с выступами и пазами на фиксаторах другой части составного основания. Достигается ускорение и упрощение процесса вскрытия упаковки при одновременном повышении степени корректного вскрытия упаковки по линии вскрытия. 6 з.п. ф-лы, 3 ил., 6 пр.

1. Упаковка для презерватива, содержащая оболочку, снабженную линией вскрытия, расположенной по центральному поперечному периметру оболочки и при вскрытии разделяющей оболочку на две части, внутри оболочки расположено составное основание, выполненное с возможностью удержания презерватива в свернутом состоянии, отличающаяся тем, что каждая часть составного основания снабжена по меньшей мере одним фиксатором, в котором образованы выступ и/или паз, причем размер паза соответствует размеру выступа, при этом фиксаторы установлены на соответствующих частях составного основания в зоне линии вскрытия, причем у фиксаторов, расположенных на одной части составного основания, выступы и пазы расположены так, чтобы войти в зацепление с выступами и пазами, соответственно, на фиксаторах другой части составного основания.

2. Упаковка для презерватива по п. 1, отличающаяся тем, что фиксатор закреплен на составном основании или выполнен за одно целое с составным основанием.

3. Упаковка для презерватива по п. 1, отличающаяся тем, что каждая часть составного основания содержит подложку, соединенную или выполненную за одно целое с по меньшей мере одним боковым захватом и по меньшей мере одним крючкообразным держателем.

4. Упаковка для презерватива по п. 1, отличающаяся тем, что каждая часть составного основания представляет собой боковой захват, соединенный или выполненный за одно целое с по меньшей мере одним крючкообразным держателем.

5. Упаковка для презерватива по п. 4, отличающаяся тем, что фиксатор закреплен на крючкообразном держателе.

6. Упаковка для презерватива по п. 4, отличающаяся тем, что фиксатор выполнен за одно целое с крючкообразным держателем.

7. Упаковка для презерватива по п. 1, отличающаяся тем, что каждая часть составного основания снабжена двумя фиксаторами, каждый из которых имеет один выступ и один паз, при этом фиксаторы расположены так, что расположение выступов и пазов на них не совпадают.
