Защитный элемент от удара при падении в одежде Российский патент 2025 года по МПК A41D13/15

Изобретение относится к швейной промышленности, в частности, как элемент защиты отдельных частей тела человека от удара во время падений, предотвращающий серьезные травмы у людей с нарушением равновесия и координации движений.

Падение - это одна из основных причин травм человека. Люди, страдающие нарушением равновесия, особенно пожилые люди, наиболее подвержены этому риску. Сочетание возраста, а также хронических заболеваний, таких как сахарный диабет и остеопороз, увеличивает риск падения многократно.

Среди защитных средств применяющихся в профилактике травм, можно отметить надувную куртку, со встроенным чипами, раскрывающими «подушки безопасности» в случае падения (Электронный ресурс - URL: https://weekend.rambler.ru/crazy-world/52141829-v-kitae-sozdali-kurtku-s-podushkami-bezopasnosti-video/).

Существует также противоударный элемент одежды, крепящийся с помощью застежки-липучки и защитно-декоративного клапана как многослойная тканево-композиционная накладка, включающая основу с эффектом памяти формы (патент РФ № 2660314, опубл. 05.07.2018).

Известен пояс со встроенными подушками безопасности и многоэлементная геометрическая конструкция для поглощения и рассеивания энергии, выделяющейся при ударе, и защитный шлем, содержащий эту конструкцию (патент РФ № 2688393, опубл. 21.05.2019).

Недостаток у выше представленных разработок в неудобности повседневной носки, что открывает возможности для разработки новых продуктов, которые будут удовлетворять потребности этой группы населения.

Основные требования, которым должна удовлетворять встроенная зональная амортизация опасных участков тела человека:

1. Амортизация. Изделие должно защищать отдельные части тела человека от удара во время падений.

2. Легкость. Защитный элемент должен быть легким и малогабаритным, чтобы обеспечить комфортную носку.

3. Доступность. В отличие от существующих на рынке моделей-аналогов, разрабатываемая модель одежды должна быть доступной по цене.

4. Комфорт. Защитный элемент должен быть удобным, упругим и не ограничивать движения. Материал должен быть мягким и приятным к телу.

3. Износостойкость. Должен не терять свою функциональность в процессе эксплуатации.

4. Воздухопроницаемость. Проектируемый элемент буден вкладываться в карманы одежды и не должен препятствовать дыханию тела человека.

4. Гипоаллергенность. Защитный элемент предназначен для повседневной носки и должен быть изготовлен из материалов, которые не вызовут аллергическую реакцию.

5. Простота. Он должен быть без сложных застежек или элементов.

6. Простота в уходе. Изделие должно легко подвергаться очистке и быть устойчивым к многократным стиркам.

Технической проблемой изобретения является разработка защитного элемента одежды от удара при падении, удовлетворяющего вышеизложенным требованиям.

Технический результат достигается тем, что защитный элемент от удара при падении в одежде состоит из двух слоев материала, уложенных в чехол из натурального текстильного материала, при этом первый слой представляет собой вывязанный спицами трикотажный материал по схеме «соты» из пряжи, полученной путем скручивания несшитого пенополиэтилена и смесовой пряжи акрила и шерсти, с поверхностной плотностью 1000 г/м²; второй слой представляет собой натуральный пробковый материал толщиной 5 мм.

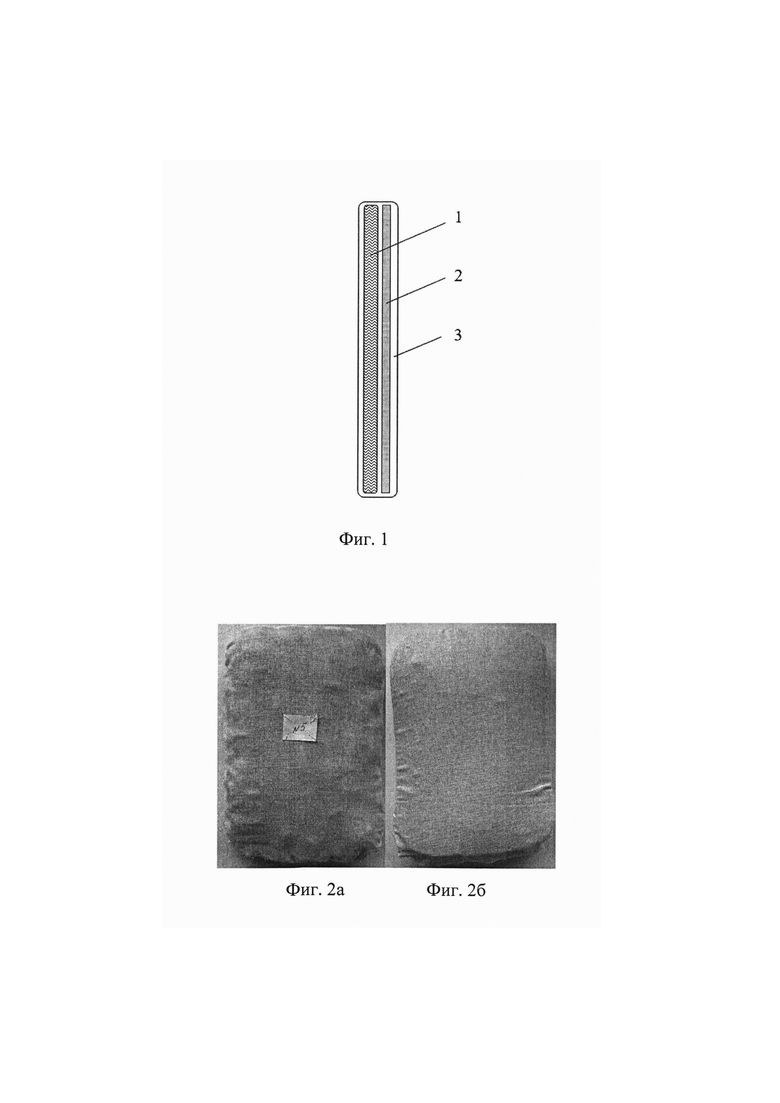

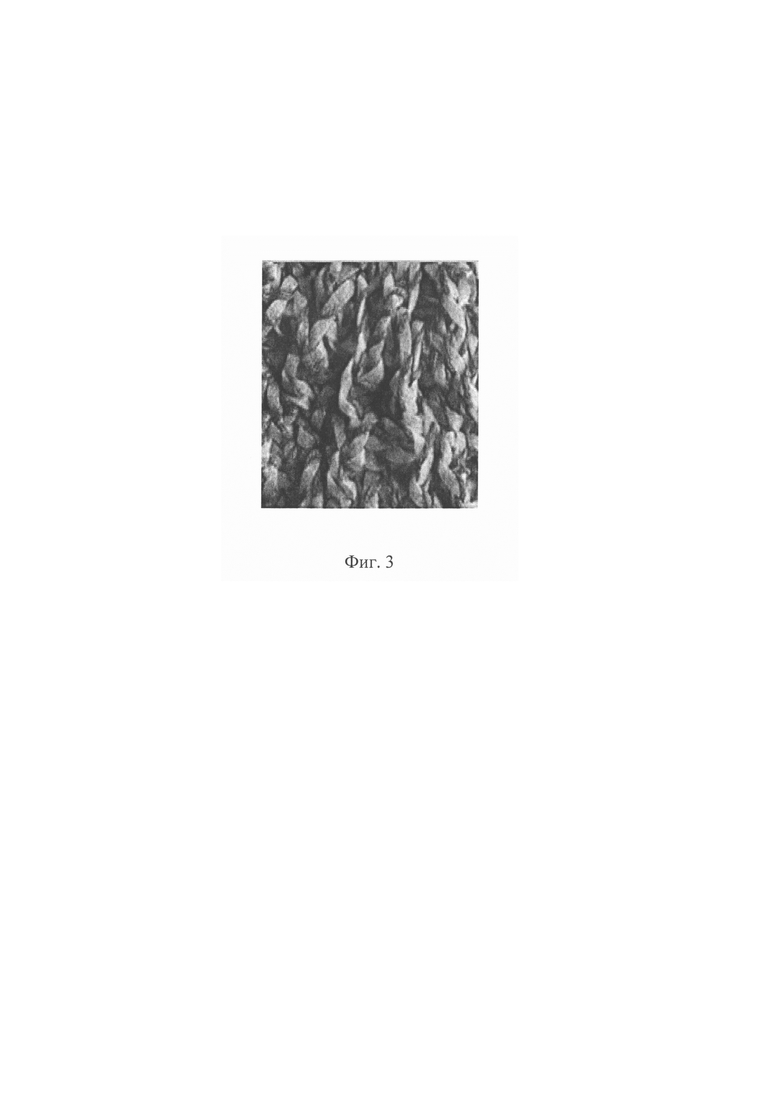

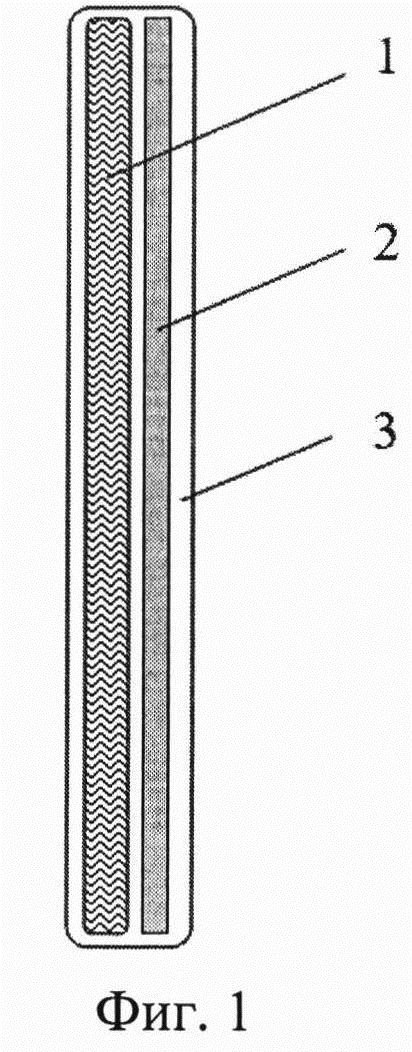

На фиг. 1 представлено устройство защитного элемента, на фиг. 2а - образец защитного элемента (вид спереди), на фиг. 2б - образец защитного элемента (вид сзади), на фиг. 3 - образец объемной вязки «соты».

Защитный элемент состоит из 2 слоев. Первый слой 1 представляет собой вывязанный спицами трикотажный материал по схеме «соты» из пряжи, полученной путем скручивания несшитого пенополиэтилена (НПЭ) (например, нить НПЭ толщиной 3 мм и шириной 5 мм) и смесовой пряжи акрила+шерсти. Для вязки применяются толстые спицы, например, № 10, что увеличивает пористость полотна. Поверхностная плотность связанного полотна 1000 г/м². Второй слой 2 представляет собой натуральный пробковый материал толщиной 5 мм. Все слои сложены в чехол 3 из натурального текстильного материала.

Защитный элемент одежды вкладывается в накладные карманы одежды первого слоя и может быть изготовлен в соответствии с размерами карманов. Месторасположение и размер накладных карманов зависят от размера тела человека и величины зазора между телом и защитным элементом.

При падении и ударе нагрузка будет передаваться на защитный элемент, слои будут воспринимать нагрузку и амортизировать. Амортизация возникает за счет пористой структуры НПЭ, объемной вязки полотна и упругих свойств пробкового материала.

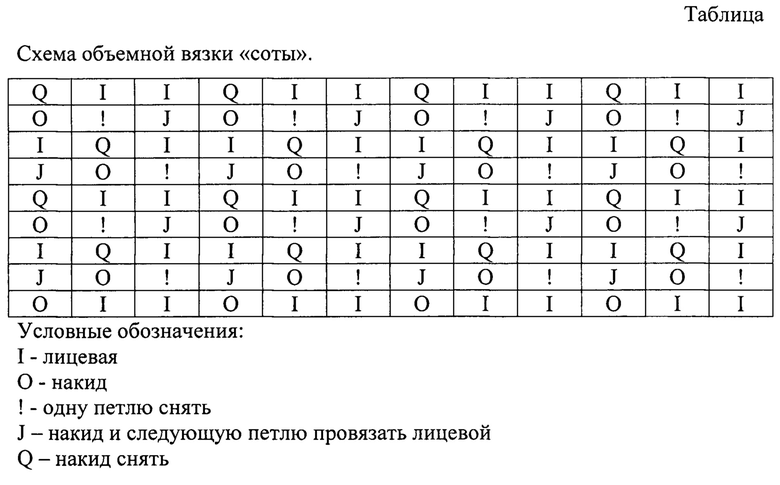

Амортизация достигается за счет подбора материалов, вида вязки полотна. Материал НПЭ имеет крупноячеистую структуру, однако низкие гигиенические свойства, что не позволяет его применение в чистом виде. При этом он экологически безопасен и нетоксичен. НПЭ нарезают лентами размером в срезе 3x5 мм, скручивают с толстой смесовой пряжей акрила+шерсти, например, № 5 (50 г пряжи при длине 50 м). Объемная вязка «соты» (фиг. 3) увеличивает амортизационный эффект за счет ажурной многослойности вязки с накидами и толстых спиц, увеличивающих зазоры в полотне (воздухопроницаемость).

Связанное полотно получается с поверхностной плотностью 1000 г/м², толщиной 15-17 мм. Второй слой из натурального пробкового материала добавляет упругости и придает форму защитному элементу. Так как элемент вкладывается в одежду 1-го слоя, то важно изготовление чехла из натурального хлопкового или шелкового материала.

Защитный элемент получается легким, малозаметным под одеждой, удобным, упругим, не ограничивает движения, мягкий и приятный к телу, легко подвергается очистке, воздухопроницаемый, экологически безопасный.

Был изготовлен образец, показанный на фиг. 2а, 2б. Размер изготовленного образца защитного элемента 15x20 см, углы скругленные, вес 29-31 г, толщина 20-23 мм. Проведены исследования амортизирующих свойств защитного элемента. Эксперимент: поверх стекла (толщиной 4 мм), лежащего на плоской поверхности, был расположен изготовленный защитный элемент, на который сбрасывали груз весом 4,5 кг с высоты расстояния шейки бедра человека от пола 92 см. В результате испытания стекло после удара не разбилось. Все параметры эксперимента рассчитывались и согласовывались с травматологами БГМУ.

Изобретение относится к швейной промышленности, в частности, как элемент защиты отдельных частей тела человека от удара во время падений, предотвращающий травмы у людей с нарушением равновесия и координации движений. Защитный элемент от удара при падении в одежде состоит из двух слоев материала, уложенных в чехол из натурального текстильного материала, при этом первый слой представляет собой вывязанный спицами трикотажный материал по схеме «соты» из пряжи, полученной путем скручивания несшитого пенополиэтилена и смесовой пряжи акрила и шерсти, с поверхностной плотностью 1000 г/м²; второй слой представляет собой натуральный пробковый материал толщиной 5 мм. 4 ил. 1 табл.

Защитный элемент от удара при падении в одежде, состоящий из двух слоев материала, уложенных в чехол из натурального текстильного материала, при этом первый слой представляет собой вывязанный спицами трикотажный материал по схеме - соты из пряжи, полученной путем скручивания несшитого пенополиэтилена и смесовой пряжи акрила и шерсти, с поверхностной плотностью 1000 г/м²; второй слой представляет собой натуральный пробковый материал толщиной 5 мм.
