РУКАВНАЯ МУФТА ДЛЯ ГИДРАНТА И ГИДРАНТ Российский патент 2025 года по МПК E03B9/04 F16K24/06 F16K15/06

Данное изобретение относится к рукавной муфте для гидранта и к гидранту с такой рукавной муфтой.

Гидранты соединены с системой водоснабжения и представляют собой арматуру для забора воды для того, чтобы для пожарной команды, а также для государственных и частных пользователей создавать условия для забора воды из общественной системы водоснабжения. Давление в системе водоснабжения составляет, как правило, примерно 6-9 бар. Принципиально гидранты различаются между надземными гидрантами и подземными гидрантами. Надземный гидрант установлен неподвижно на поверхности земли и имеет выпуски, в которые могут ввинчиваться муфты, например, с кулачками для установления байонетного соединения с ответной частью на пожарном рукаве. Подземный гидрант установлен под землей и закрыт сверху земляным покрытием. Таким образом, подземный гидрант представляет собой расположенное ниже уровня земли место забора воды, которое скрыто земляным покрытием.

Гидранты имеют подъемную (напорную) трубу с внутренним пространством и наружной стороной, причем внутреннее пространство примыкает к подключению для забора воды. Для открытия и блокирования гидрантов они снабжены главным клапаном, который включает в себя тело главного клапана и герметизируемое телом главного клапана уплотнительное седло. Тело главного клапана соединено с одним концом штанги клапана, посредством которой тело главного клапана может направляться в осевом направлении вверх и вниз.

Система из тела главного клапана и уплотнительного седла расположена в области находящейся со стороны земли впускной трубы и, таким образом, ниже так называемой границы промерзания. До тех пор, пока тело главного клапана находится в закрытом положении, внутреннее пространство подъемной трубы должно быть морозоустойчиво герметизировано относительно впуска гидранта, так чтобы не доходило до замерзания еще находящейся во внутреннем пространстве подъемной трубы воды.

Существуют устремления к тому, чтобы еще находящаяся после закрытия главного клапана во внутреннем пространстве подъемной трубы вода, называемая также остаточной водой, отводилась наружу, чтобы внутреннее пространство подъемной трубы было свободным от воды, которая в противном случае могла бы там замерзать. Вследствие этого должны предотвращаться повреждения гидранта, которые могли бы вызываться замерзшей водой. Равным образом отвод воды из внутреннего пространства подъемной трубы может обеспечивать защиту от коррозии внутри гидранта, а также предотвращать размножение микроорганизмов из-за застоявшейся воды.

Известны дренажные системы, которые предусмотрены в области тела главного клапана и в закрытом положении тела главного клапана могут открывать линию текучей среды наружу в землю. По этой линии текучей среды вода может поступать наружу (в глубоком месте) и просачиваться в почву.

Известны гидранты, рукавные муфты которых снабжены в каждом случае прерывателем обратного потока. Эти прерыватели обратного потока открываются только в направлении вытекающей воды и во всех остальных случаях закрыты. Таким образом, предотвращается обратное давление воды, например, из пожарного рукава и возможное проникновение инородных веществ вовнутрь гидранта.

Недостаток в уровне техники заключается в том, что остаточная вода внутри гидранта не может или не может полностью удаляться или отводиться наружу. Причиной этого может быть то, что прерыватель обратного потока блокирует в закрытом состоянии приток воздуха вовнутрь гидранта, так что может создаваться неблагоприятно высокое отрицательное давление внутри гидранта по сравнению с давлением во внешней атмосфере. Это отрицательное давление может создаваться за счет дренирования и одновременно по причине отсутствия выравнивания давления. Таким образом, в уровне техники остается внутри гидранта зачастую вода, которая может замерзать и вызывает тем самым повреждения. Равным образом в остаточной воде могут образовываться микроорганизмы.

Задачей настоящего изобретения является предоставление рукавной муфты, которая не обладает вышеуказанными недостатками.

Эта задача решается с помощью рукавной муфты с указанными в п. 1 формулы изобретения признаками. Предпочтительные варианты осуществления, а также гидрант с рукавной муфтой указаны в дальнейших пунктах формулы изобретения.

Согласно изобретению рукавная муфта для гидранта включает в себя вентиляционное устройство. Вентиляционное устройство имеет обратный клапан, который размещен в выполненном в наружном фланце рукавной муфты приемном элементе.

Таким образом, предложена рукавная муфта с вентиляционным устройством, которое по существу выравнивает или уменьшает отрицательное давление во внутреннем пространстве гидранта по сравнению с давлением во внешней атмосфере. Вентиляционное устройство открывает в первом рабочем состоянии, в котором гидрант закрыт, проточный канал между внешней атмосферой и внутренним пространством гидранта. Таким образом, выравнивание давления возможно также в том случае, если рукавная муфта снабжена прерывателем обратного потока. В таком случае прерыватель обратного потока обходится (шунтируется). С другой стороны, вентиляционное устройство блокирует проточный канал между внешней атмосферой и внутренним пространством гидранта во втором рабочем состоянии, в котором гидрант открыт. В этом состоянии разница между давлением во внутреннем пространстве гидранта и внешней атмосферой превышает заданное пороговое значение, вследствие чего вентиляционное устройство блокирует проточный канал. Таким образом, вода предпочтительно не проникает через вентиляционное устройство наружу.

В одном предпочтительном варианте осуществления рукавной муфты обратный клапан включает в себя по меньшей мере частично вставляемую в упомянутый приемный элемент втулку и по меньшей мере частично вставленное в эту втулку тело клапана. Это тело клапана может перемещаться в осевом направлении втулки. В закрытом состоянии гидранта, то есть пока гидрант не находится под давлением, тело клапана находится в положении, в котором проточный канал между внутренним пространством гидранта и внешней атмосферой открыт. Как только гидрант находится под давлением, то есть открыт, тело клапана находится в положении, в котором проточный канал между внутренним пространством гидранта и внешней атмосферой заблокирован.

В одном предпочтительном варианте осуществления рукавной муфты тело клапана содержит цилиндрический участок, который по меньшей мере частично вставлен во втулку и может направляться в ней в осевом направлении, и примыкающий к цилиндрическому участку упор. Цилиндрическое тело может направляться надежно и без зазора в осевом направлении внутри втулки. Упор может упираться в конец втулки и, таким образом, блокировать проточный, соответственно, вентиляционный канал. Как только обратный клапан открывается, упор упирается своей дистальной стороной в концевую поверхность приемного элемента. В этом состоянии внутреннее пространство гидранта может вентилироваться.

В одном предпочтительном варианте осуществления рукавной муфты упор выступает за цилиндрический участок в радиальном направлении. Упор может быть выполнен в виде гриба. В одном дальнейшем предпочтительном варианте осуществления рукавной муфты упор может переставляться в участке приемного элемента между втулкой и концевой поверхностью приемного элемента.

В одном предпочтительном варианте осуществления рукавной муфты обратный клапан включает в себя далее кольцевое уплотнение, которое расположено для того, чтобы герметизировать упор по периметру в закрытом состоянии обратного клапана относительно обращенной к упору торцевой стороны втулки. Кольцевое уплотнение допускает надежную герметизацию между втулкой, соответственно, торцевой стороной втулки и обращенной к ней поверхностью упора.

В одном предпочтительном варианте осуществления рукавной муфты кольцевое уплотнение вложено в участке вокруг цилиндрического участка. Например, цилиндрический участок может быть снабжен канавкой, соответственно, выемкой, в которую кольцевое уплотнение может под напряжением вставляться и фиксироваться.

В одном дальнейшем предпочтительном варианте осуществления рукавной муфты обращенная к упору торцевая сторона втулки выполнена с уплотнительной поверхностью, имеющей коническую форму. Такая форма уплотнительной поверхности во взаимодействии с кольцевым уплотнением позволяет надежную герметизацию по большой поверхности.

В одном предпочтительном варианте осуществления рукавной муфты втулка выполнена в виде цилиндра и по меньшей мере частично снабжена наружной резьбой, которая выполнена для резьбового размещения в ответно выполненной в приемном элементе внутренней резьбе. Таким образом, обратный клапан может при помощи втулки просто ввинчиваться в приемный элемент. Втулка может быть снабжена на обращенной в радиальном направлении наружу торцевой стороне шлицами, в которые может входить (с зацеплением) отвертка. Установка и техническое обслуживание всего обратного клапана оказываются, таким образом, простыми и безопасными.

В одном предпочтительном варианте осуществления рукавной муфты упор на стороне, которая обращена к концевой поверхности приемного элемента, снабжен по меньшей мере одним выступом. В одном дальнейшем предпочтительном варианте осуществления рукавной муфты упор на стороне, которая обращена к концевой поверхности приемного элемента, выполнен выпуклым.

В одном предпочтительном варианте осуществления рукавной муфты обратный клапан включает в себя далее пружинно-упругий возвратный элемент, который зажат между втулкой и телом клапана, причем пружинно-упругий возвратный элемент прикладывает усилие к телу клапана в направлении для открытия обратного клапана. Формулировка “прикладывание усилия к телу клапана в направлении для открытия обратного клапана” подразумевает направление, в котором тело клапана давится к концевой поверхности приемного элемента, и, таким образом, проточный канал между внешней атмосферой и внутренним пространством гидранта открыт.

В одном дальнейшем предпочтительном варианте осуществления рукавной муфты пружинно-упругий возвратный элемент пружинно-упруго предварительно напрягает тело клапана относительно втулки таким образом, что упор упирается в концевую поверхность приемного элемента. Как только разница между давлением внутри гидранта и внешней атмосферой превышает заданное пороговое значение, например за счет того, что гидрант открывается, к цилиндрическому телу прикладывается усилие в противоположном направлении, причем это усилие превышает приложенное к цилиндрическому участку усилие пружины. Вследствие этого цилиндрический участок сдвигается во втулку далее, пока упор непосредственно или опосредованно не упрется своей обращенной поверхностью в торцевую поверхность втулки и не заблокирует при этом проточный канал, вследствие чего вентиляционное устройство в целом блокирует проточный канал. Например, цилиндрический участок может иметь участки с разными диаметрами. Первый участок с первым диаметром может служить в качестве приемного элемента для возвратного элемента, например, пружины сжатия, благодаря тому, что возвратный элемент надевается на этот участок. Второй участок с диаметром, большим по сравнению с первым диаметром, может служить для надежного осевого направления тела клапана благодаря контакту с внутренней поверхностью втулки.

В одном предпочтительном варианте осуществления рукавной муфты вентиляционное устройство имеет далее вентиляционный канал между приемным элементом и внутренним пространством гидранта. В одном предпочтительном варианте осуществления рукавной муфты вентиляционный канал включает в себя первый канал, который проходит в наружном фланце между приемным элементом и наружной резьбой рукавной муфты. Далее вентиляционный канал включает в себя примыкающий к первому каналу второй канал. Этот второй канал выполнен в виде выемки, которая выполнена в наружной резьбе рукавной муфты в ее осевом направлении. Эта конструкция вентиляционного канала оказывается крайне простой и надежной. Альтернативно второй канал может быть выполнен в виде продольного отверстия внутри материала внешнего края рукавной муфты.

В одном дальнейшем предпочтительном варианте осуществления рукавной муфты отверстие первого канала входит эксцентрично в концевую поверхность приемного элемента. Выпуклая форма упора во взаимодействии с входящим эксцентрично в концевую поверхность приемного элемента отверстием первого канала предотвращает закрытие отверстия первого канала упором, когда он упирается в концевую поверхность приемного элемента, соответственно, прижимается усилием пружины. Упор упирается своим максимально выступающим (расположенным по центру на оси) участком в концевую поверхность приемного элемента и оставляет отверстие первого канала свободным. Таким образом, созданы условия для надежного вентилирования при одновременно низкой конструктивной сложности.

В одном предпочтительном варианте осуществления рукавная муфта включает в себя прерыватель обратного потока. Прерыватель обратного потока открывается только в направлении вытекающей воды и герметично закрыт в остальных случаях. Таким образом, предотвращается обратное давление воды, например, из пожарного рукава, соответственно, проникновение инородных веществ вовнутрь гидранта. В уровне техники прерыватель обратного потока препятствует вентилированию, так что может создаваться неблагоприятно высокое отрицательное давление в гидранте. Соответствующая изобретению рукавная муфта обходит прерыватель обратного потока при помощи вентиляционного устройства. Таким образом, давление внутри гидранта надежно выравнивается с давлением внешней атмосферы.

Изобретение относится также к гидранту, который включает в себя рукавную муфту по любому из пп.1-17, выполненную для уменьшения разницы между давлением во внутреннем пространстве гидранта и давлением внешней атмосферы. Таким образом, создан гидрант, который может надежно дренироваться (подвергаться отводу воды), вследствие чего предотвращается возможное замерзание остаточной воды внутри гидранта. Равным образом может предотвращаться размножение микроорганизмов внутри гидранта из-за застоявшейся остаточной воды.

Определенно следует отметить, что вышеуказанные варианты осуществления могут произвольным образом комбинироваться друг с другом. Исключены лишь те комбинации вариантов осуществления, которые в результате комбинирования привели бы к противоречиям.

Далее настоящее изобретение разъясняется более подробно на основе изображенных на фигурах примеров осуществления. При этом показано:

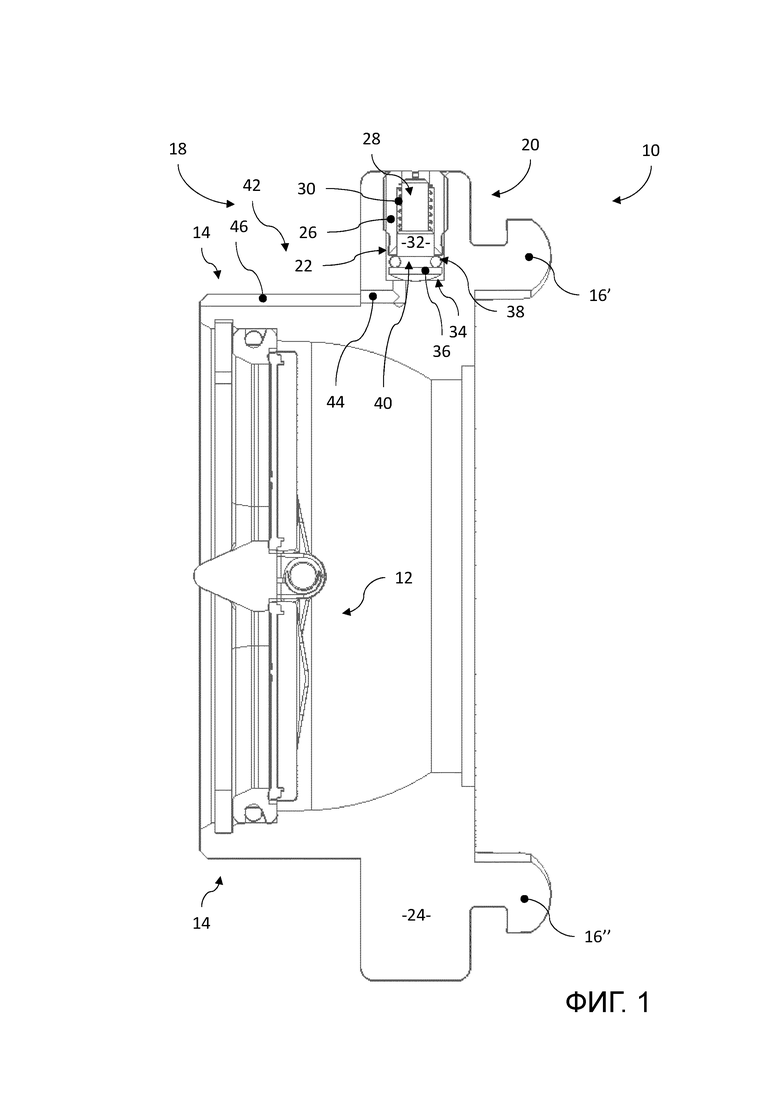

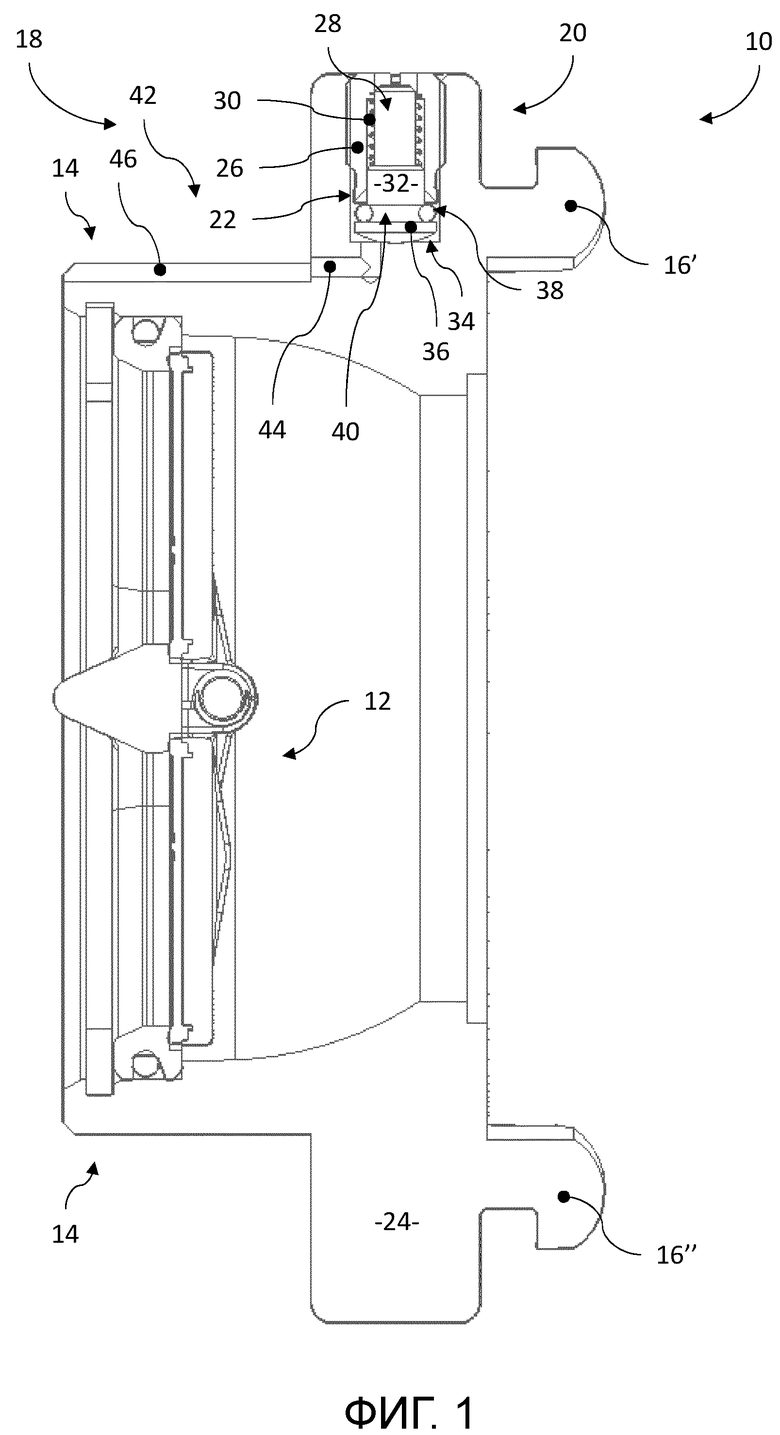

фиг.1 - вид в продольном разрезе рукавной муфты с вентиляционным устройством и установленным прерывателем обратного потока;

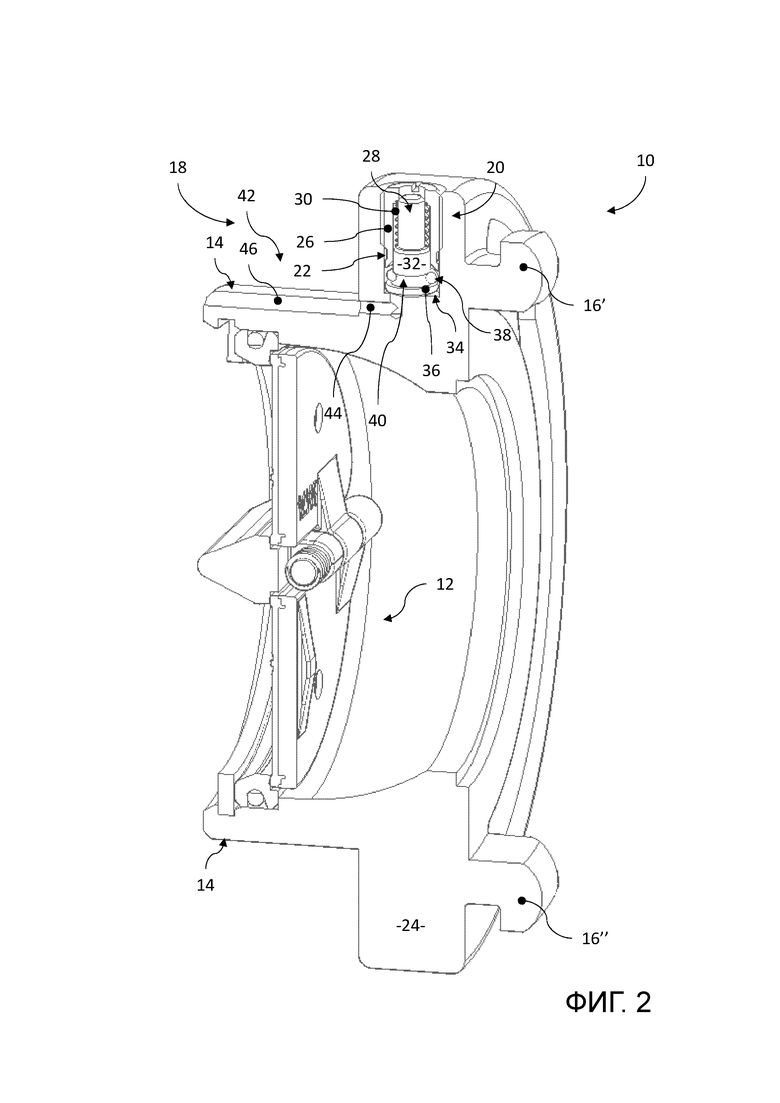

фиг.2 - вид в продольном разрезе рукавной муфты с вентиляционным устройством и установленным прерывателем обратного потока на изображении в перспективе;

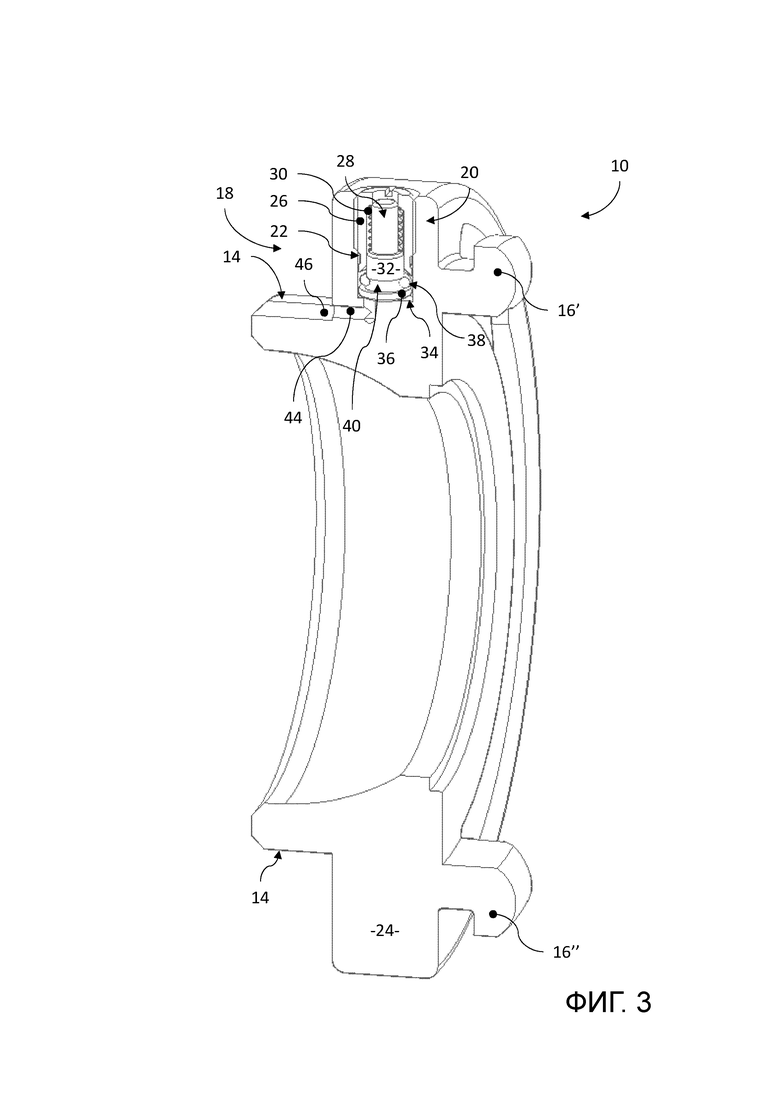

фиг.3 - вид в продольном разрезе рукавной муфты с вентиляционным устройством на изображении в перспективе; и

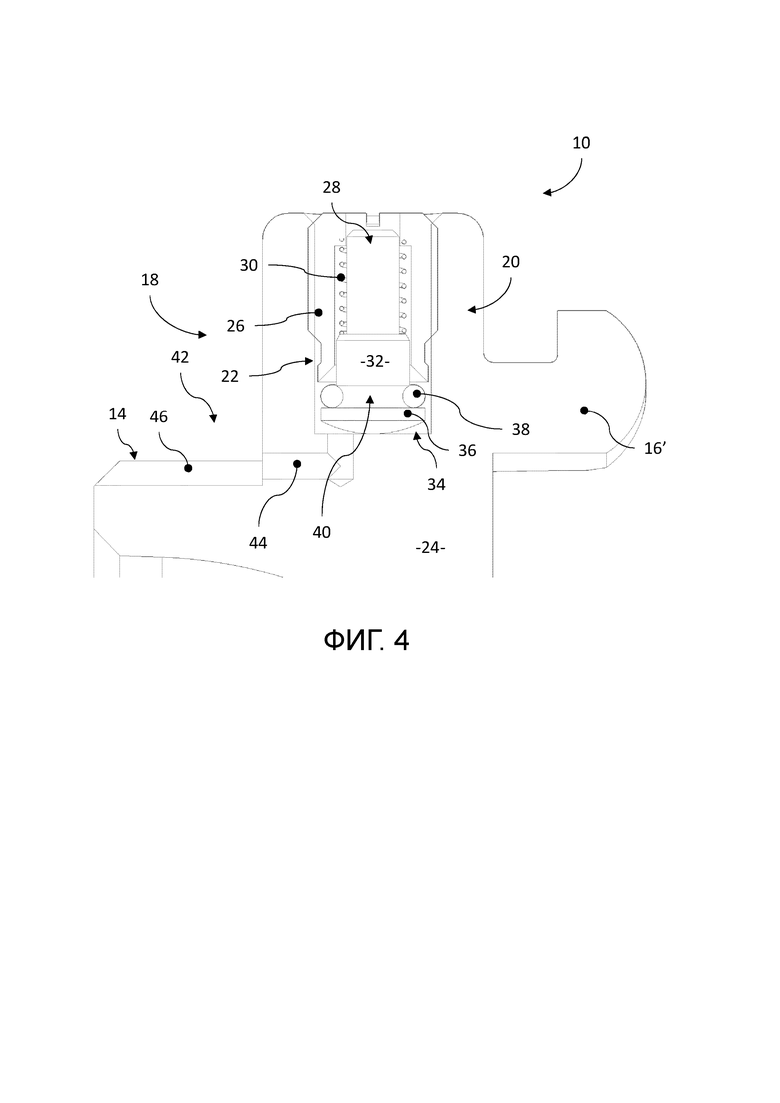

фиг.4 - увеличенное изображение вентиляционного устройства на виде в разрезе.

Фиг.1-4 показывают в каждом случае вид в продольном разрезе рукавной муфты 10 для гидранта (не изображен) на различных видах. Фиг.1 и 2 показывают при этом рукавную муфту 10 с установленным прерывателем 12 обратного потока, в то время как фиг.3 и 4 показывают рукавную муфту 10 на виде в разрезе без прерывателя обратного потока.

Рукавная муфта 10 может ввинчиваться резьбовым участком 14 в выпуск гидранта (не изображен). Обращенная к наружной стороне сторона рукавной муфты 10 может быть снабжена кулачками 16', 16ʺ, при помощи которых может устанавливаться байонетное соединение с соответствующими участками, например, на муфте пожарного рукава (не изображен).

Рукавная муфта 10 включает в себя вентиляционное устройство 18, которое выполнено для того, чтобы по существу выравнивать давление во внутреннем пространстве гидранта относительно внешнего давления. Вентиляционное устройство 18 включает в себя обратный клапан 20, который размещен в приемном элементе 22, который выполнен в наружном фланце 24 рукавной муфты 10. Приемный элемент 22 может быть выполнен в виде глухого отверстия, ось которого ориентирована по существу в радиальном направлении рукавной муфты 10.

Обратный клапан 20 включает в себя по меньшей мере частично вставляемую в приемный элемент 22 втулку 26. Втулка 26 может, например, ввинчиваться в приемный элемент 22. Втулка 26 принимает тело 28 клапана, которое может переставляться в осевом направлении втулки 26. Между втулкой 26 и телом 28 клапана может быть зажат пружинно-упругий возвратный элемент 30, который может быть выполнен в виде пружины сжатия. Возвратный элемент 30 прикладывает усилие к телу 28 клапана, благодаря которому тело 28 клапана прижимается к концевой поверхности 34 приемного элемента 22.

Тело 28 клапана имеет цилиндрический участок 32, который по меньшей мере частично вставлен во втулку 26. При этом наружный периметр цилиндрического участка 32 находится в контакте с внутренним периметром отверстия втулки 26, так что все тело 28 клапана может направляться, соответственно, переставляться в осевом направлении втулки 26 по существу без зазора. Тело 28 клапана на конце, который обращен к концевой поверхности 34 приемного элемента 22, снабжено упором 36. Упор 36 выступает относительно цилиндрического участка 32 в радиальном направлении, соответственно, в виде гриба. При этом упор 36 может переставляться в участке приемного элемента 22 между втулкой 26 и концевой поверхностью 34 приемного элемента 22. Хотя это и не показано, пружинный элемент 30 может отсутствовать. В показанном состоянии гидрант находится не под давлением, и воздух может поступать из окружающей среды через вентиляционное устройство 18 во внутреннее пространство гидранта. Вследствие этого внутри гидранта не может создаваться отрицательное давление, и, таким образом, обеспечено надежное дренирование гидранта.

Как только гидрант открывается, давление во внутреннем пространстве гидранта увеличивается и превышает давление внешней атмосферы. Как только разница между давлением во внутреннем пространстве гидранта и внешней атмосферой превышает заданное пороговое значение, к цилиндрическому телу 28 прикладывается усилие в противоположном направлении, причем это усилие превышает приложенное к цилиндрическому участку 28 пружинное усилие. Вследствие этого цилиндрический участок 28 сдвигается несколько глубже во втулку 26, пока упор 36 непосредственно или опосредованно не упрется своей обращенной поверхностью в торцевую поверхность втулки 26 и не заблокирует при этом проточный канал, вследствие чего вентиляционное устройство 18 в целом блокирует проточный канал.

Для надежной герметизации между втулкой 26, соответственно, торцевой стороной втулки 26, и упором 36 может быть предусмотрено кольцевое уплотнение 38. Это кольцевое уплотнение 38 может быть зажато в выполненной по периметру вокруг цилиндрического участка 32 канавке 40. Кольцевое уплотнение 38 может прилегать далее к упору 36 по плоскости. Кроме того, обращенная к упору 36 торцевая сторона втулки 26 может быть выполнена с имеющей коническую форму уплотнительной поверхностью. В этом исполнении кольцевое уплотнение 38 надежно герметизирует упор 36 по периметру относительно обращенной к упору 36 торцевой стороны втулки 26. В этом положении проточный канал через втулку 26 заблокирован или герметизирован (не изображен). Таким образом, вода не поступает через вентиляционное устройство 18 на наружную сторону гидранта.

Вентиляционное устройство имеет далее вентиляционный канал 42, причем вентиляционный канал 42 включает в себя первый канал 44, который проходит в наружном фланце 24 между приемным элементом 22 и наружной резьбой 14 рукавной муфты 10, и примыкающий к первому каналу 44 второй канал 46, который выполнен в виде выемки, которая выполнена в наружной резьбе 14 рукавной муфты 10 в осевом направлении из нее. Хотя это и не показано, альтернативно второй канал может быть выполнен, примыкая, например, к первому каналу 44, в виде продольного отверстия внутри материала наружного края рукавной муфты 10.

Как было упомянуто выше, в состоянии гидранта без давления открывается соединение по текучей среде между наружной стороной и внутренней частью гидранта, вследствие чего создаются условия для вентилирования внутреннего пространства гидранта. Вследствие этого наружный воздух может поступать через отверстие втулки 26 вдоль цилиндрического тела 28 и через открытый кольцевой зазор между втулкой 26 и упором 36 в приемный элемент 22. Из приемного элемента 22 наружный воздух поступает далее по первому каналу 44 и второму каналу 46 во внутреннее пространство гидранта.

Как только разница между давлением во внутреннем пространстве гидранта и внешней атмосферой превышает заданное пороговое значение, например ввиду того, что гидрант открывается, обратный клапан 20 закрывается, и это соединение блокируется. Таким образом, вода не проникает через вентиляционное устройство 18 наружу.

Резюмируя, обратный клапан 20 принимает два состояния, а именно первое состояние (закрытое состояние), в котором упор 36 упирается через кольцевое уплотнение 38 в обращенную к упору 36 торцевую сторону втулки 26 и герметизирует, и второе состояние (открытое состояние), в котором упор 36 своей противоположной стороной упирается в концевую поверхность 34 приемного элемента 22. Первое состояние является при этом состоянием, в котором разница между давлением во внутреннем пространстве гидранта и наружным давлением превышает заданное пороговое значение. Второе состояние представляет собой состояние, в котором имеется по существу выравнивание давления между давлением во внутреннем пространстве гидранта и внешней атмосферой, или разница между давлением во внутреннем пространстве гидранта и наружным давлением находится ниже заданного порогового значения.

Та сторона упора 36, которая обращена к концевой поверхности 34 приемного элемента 22, может быть снабжена расположенным по существу по центру выступом. В показанном на фигурах исполнении упор выполнен на соответствующей стороне выпуклым. В открытом состоянии обратного клапана 20 упор 36 упирается, таким образом, своим максимально выступающим (расположенным по центру на оси) участком в концевую поверхность 34 приемного элемента 22. Кроме того, отверстие, соответственно, впуск первого канала 44 входит эксцентрично в концевую поверхность 34 приемного элемента 22. Выпуклая форма упора 36 во взаимодействии с входящим эксцентрично в концевую поверхность 34 приемного элемента 22 отверстием первого канала 44 предотвращает закрытие этого отверстия упором 36 в состоянии открытого обратного клапана 20, то есть даже если упор 36 упирается в концевую поверхность 34 приемного элемента 22. Резюмируя, упор 36 упирается своим максимально выступающим (расположенным по центру на оси) участком в концевую поверхность 34 приемного элемента 22 и оставляет свободным отверстие первого канала 44, соответственно, его впуск. Таким образом, созданы условия для надежного вентилирования гидранта.

Как было описано выше, рукавная муфта 10 может быть снабжена прерывателем 12 обратного потока для того, чтобы предотвращать, например, обратное давление воды, например, из пожарного рукава и возможное проникновение инородных веществ во внутреннее пространство гидранта. Прерыватель 12 обратного потока может обходиться благодаря вентиляционному устройству 18. Тем самым, несмотря на наличие прерывателя 12 обратного потока, может достигаться выравнивание давления между давлением во внутреннем пространстве гидранта и давлением внешней атмосферы. Как только гидрант находится под давлением, например, ввиду того, что гидрант открывается, обратный клапан 20 закрывается, и, таким образом, предотвращается то, что вода вытекает через вентиляционное устройство 18 наружу.

Изобретение относится к рукавной муфте для гидранта и к гидранту с такой рукавной муфтой. В устройстве вентиляционный канал (42) включает в себя первый канал (44), который проходит в наружном фланце (24) между приемным элементом (22) и наружной резьбой (14) рукавной муфты (10), и примыкающий к первому каналу (44) второй канал (46), который выполнен в виде выемки, которая выполнена в наружной резьбе (14) рукавной муфты (10) в ее осевом направлении, или который выполнен в виде продольного отверстия внутри материала внешнего края рукавной муфты. Техническим результатом является выравнивание или уменьшение отрицательного давления во внутреннем пространстве гидранта по сравнению с давлением во внешней атмосфере. 2 н. и 14 з.п. ф-лы, 4 ил.

1. Рукавная муфта (10) для гидранта, причем рукавная муфта (10) включает в себя вентиляционное устройство (18), причем вентиляционное устройство (18) включает в себя обратный клапан (20), который размещен в выполненном в наружном фланце (24) рукавной муфты (10) приемном элементе (22), причем вентиляционное устройство (18) имеет далее вентиляционный канал (42) между приемным элементом (22) и, в смонтированном положении, внутренним пространством гидранта, отличающаяся тем, что вентиляционный канал (42) включает в себя первый канал (44), который проходит в наружном фланце (24) между приемным элементом (22) и наружной резьбой (14) рукавной муфты (10), и примыкающий к первому каналу (44) второй канал (46), который выполнен в виде выемки, которая выполнена в наружной резьбе (14) рукавной муфты (10) в ее осевом направлении, или который выполнен в виде продольного отверстия внутри материала внешнего края рукавной муфты.

2. Рукавная муфта (10) по п.1, причем обратный клапан (20) включает в себя по меньшей мере частично вставляемую в приемный элемент (22) втулку (26) и по меньшей мере частично вставленное во втулку (26) тело (28) клапана, которое выполнено с возможностью перестановки в осевом направлении втулки (26).

3. Рукавная муфта (10) по п.2, причем тело (28) клапана содержит цилиндрический участок (32), который по меньшей мере частично вставлен во втулку (26) и имеет возможность направления в ней в осевом направлении, и примыкающий к цилиндрическому участку (32) упор (36).

4. Рукавная муфта (10) по п.3, причем упор (36) выступает за цилиндрический участок (32) в радиальном направлении.

5. Рукавная муфта (10) по п.3 или 4, причем упор (36) выполнен с возможностью перестановки в участке приемного элемента (22) между втулкой (26) и концевой поверхностью (34) приемного элемента (22).

6. Рукавная муфта (10) по любому из пп.3-5, причем обратный клапан (20) включает в себя далее кольцевое уплотнение (38), которое расположено для того, чтобы герметизировать упор (36) по периметру в закрытом состоянии обратного клапана (20) относительно обращенной к упору (36) торцевой стороны втулки (26).

7. Рукавная муфта (10) по п.6, причем кольцевое уплотнение (38) вложено в участке вокруг цилиндрического участка (32).

8. Рукавная муфта (10) по п.6 или 7, причем обращенная к упору (36) торцевая сторона втулки (26) выполнена с имеющей коническую форму уплотнительной поверхностью.

9. Рукавная муфта (10) по любому из пп.2-8, причем втулка (26) выполнена в виде цилиндра и по меньшей мере частично снабжена наружной резьбой, которая выполнена для резьбового размещения в ответно выполненной в приемном элементе (22) внутренней резьбе.

10. Рукавная муфта (10) по любому из пп.3-9, причем упор (36) на стороне, которая обращена к концевой поверхности (34) приемного элемента (22), снабжен по меньшей мере одним выступом.

11. Рукавная муфта (10) по любому из пп.3-9, причем упор (36) на стороне, которая обращена к концевой поверхности (34) приемного элемента (22), выполнен выпуклым.

12. Рукавная муфта (10) по любому из пп.1-11, причем обратный клапан (20) включает в себя далее пружинно-упругий возвратный элемент (30), который зажат между втулкой (26) и телом (28) клапана, причем пружинно-упругий возвратный элемент (30) прикладывает усилие к телу (28) клапана в направлении для открытия обратного клапана (20).

13. Рукавная муфта (10) по п.12, причем пружинно-упругий возвратный элемент (30) пружинно-упруго предварительно напрягает тело (28) клапана относительно втулки (26) так, что упор (36) упирается в концевую поверхность (34) приемного элемента (22).

14. Рукавная муфта (10) по любому из пп.1-13, причем отверстие первого канала (44) входит эксцентрично в концевую поверхность (34) приемного элемента (22).

15. Рукавная муфта (10) по любому из пп.1-14, дополнительно включающая в себя прерыватель (12) обратного потока.

16. Гидрант, включающий в себя рукавную муфту (10) по любому из пп.1-15, выполненную для уменьшения разницы между давлением во внутреннем пространстве гидранта и давлением внешней атмосферы.
