Биопруд с искусственными нерестилищами для разведения мальков осетровых рыб Российский патент 2025 года по МПК A01K61/00

Изобретение относится к рыбному хозяйству, точнее к искусственному разведению рыб осетровых, и может быть использовано для сохранения и восстановления рыб осетровых популяций.

Известен способ разведения мальков рыб осетровых в заводских условиях и выпуска их в бассейны рек Каспийского море [1]. Рыбоводные заводы в реки выпускают в год до 45 млн. шт. молоди осетровых рыб. При этом промысловый возврат от выпуска молоди составляет менее 0,1%, это и является основным недостатком данного способа.

Известны естественные нерестилища для литофильных (в т.ч. и осетровых) рыб, которые устраивают в нижних бьефах гидроузлов (на участках рек ниже плотины ГЭС) и в обводных каналах [2]. Для осетровых рыб и белорыбицы нерестилища располагают в русле рек в виде гряд на глубине 3 м и при наличии скорости течения 1-2 м/с. Создают искусственные нерестилища также в обводных каналах, где естественные нерестилища утратили свое прежнее назначение из-за ухудшения гидрологических условий и их невозможности восстановления (или где естественные нерестилища вообще отсутствовали). Дно каналов покрыто галькой и гравием слоем 70 см, в таких каналах можно создать стабильные оптимальные условия для нереста рыб и инкубации икры. Однако, трудоемкость создания таких нерестилищ очень высока, сложная технология их возведения и необходимость постоянного наблюдения и контроля, так как со временем субстрат и икра заиливаются (требуется промывка субстрата).

Относительно близким аналогом является способ возведения нерестилищ для закладки икринок осетровых рыб, который включает подготовку искусственных нерестилищ, доставку с рыбоводных заводов оплодотворенной икры к местам нереста и закладку икринок в гнезда нерестилищ [3]. Искусственные нерестилища устраивают трехслойными на расстоянии друг от друга в прибрежных заросших участках рек, нижние два слоя нерестилищ выполняют в виде гибких тюфяков, первый слой которых изготавливают из мешков, заполненных песком или гравием, второй слой - из легких фашин, образующих гнездо для закладки и инкубации икры осетровых рыб. Поверху двухслойных тюфяков устраивают засыпку из крупной гальки, которая образует третий слой нерестилищ. Основным недостатком данного технического решения является низкая эффективность нерестилищ из-за слабой выживаемости мальков рыб в условиях рек с загрязненными потоками и высокими скоростями движения.

Цель изобретения - повышение эффективности нерестилищ и выживаемости мальков осетровых рыб в условиях загрязненных рек.

Указанная цель достигается тем, что биопруд с искусственными нерестилищами для разведения мальков осетровых рыб, содержит двухслойные тюфяки, засыпанные сверху крупной галькой. Биопруд построен рядом с рекой и связан с ней подводящим и отводящим каналами, а на дне биопруда уложен слой крупной гальки, на котором, на расстоянии друг от друга, смонтированы двухслойные тюфяки, засыпанные сверху крупной галькой, первый слой тюфяков выполнен из мешков, заполненных песком или гравием, второй слой - из легких фашин из камыша, связанных между собой с образованием гнезда для закладки мешочков из бумаги с оплодотворенной икрой осетровых рыб, при этом подводящий канал, выполнен в виде ручья биоплато, засыпанного гравием с щебнем и с посаженными высшими водными растениями, которые также посажены в промежутки между тюфяками и на откосах биопруда. На дне биопруда уложен слой крупной гальки, сверху которого и вдоль прибрежных участков, и на расстоянии друг от друга смонтированы гибкие двухслойные тюфяки с заложенными мешочками с оплодотворенной икрой в гнезда из фашин, а в промежутки между гибкими тюфяками и на откосах берегов биопруда посажены высшие водные растения, создающие благоприятные условия для инкубации икры и развития мальков рыб, вместе с тем от концевой части по течении биопруда до основного русла реки устроено отводящий канал, обеспечивающий проплыв мальков рыб, выросших в биопруду, в основное русло реки, для восполнение естественных запасов осетровых рыб.

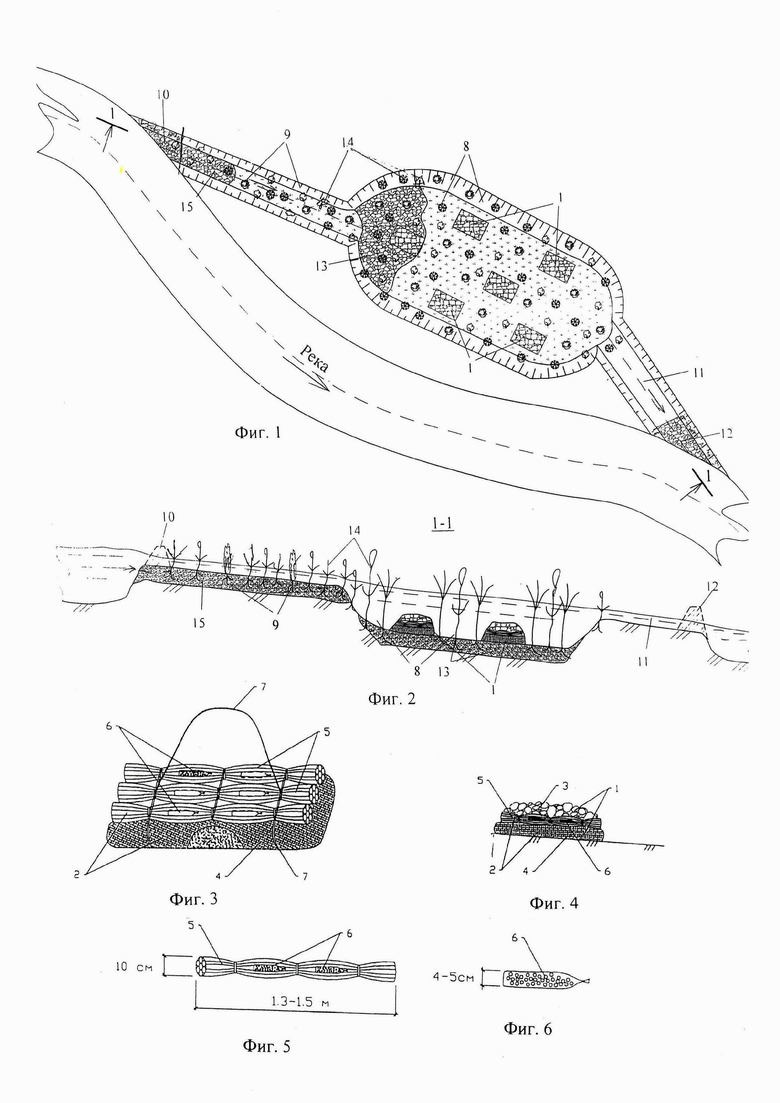

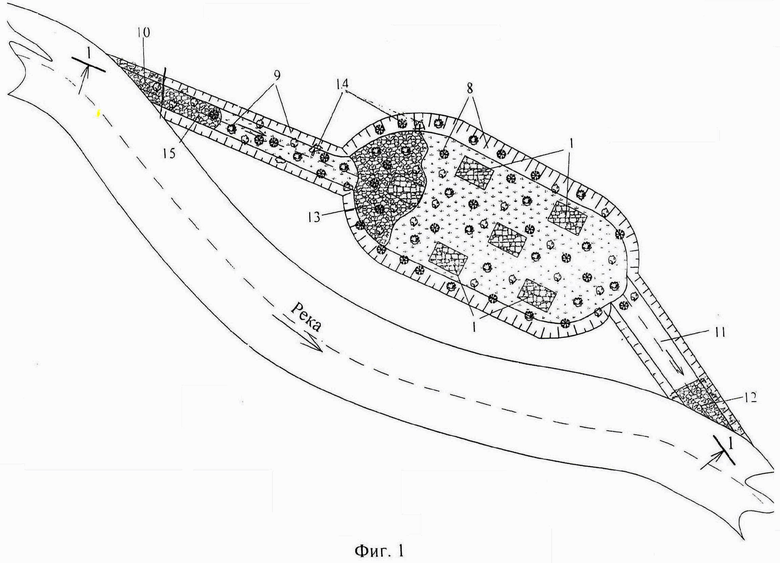

На фиг. 1 показан план биопруда с нерестилищами, устроенного рядом с участком реки, с подводящим (в виде ручей биоплато) и отводящим каналами; на фиг. 2 - разрез по оси подводящего канала, биопруда и отводящего канала до реки; на фиг. 3 - гибкий тюфяк из мешка с песком (или гравием) и легких фашин, образующих гнездо для икры; на фиг. 4 - нерестилище в разрезе; на фиг. 5 - легкая фашина из созревшего камыша; на фиг. 6 - бумажный мешочек с икрой осетровых рыб.

Искусственные нерестилища 1 осетровых рыб состоят из гибких двухслойных тюфяков 2, поверху которых устроен третий слой из крупной гальки 3. Первый слой тюфяков выполнен из мешка 4, заполненного речным песком или гравием, второй слой - из легких фашин 5 (перевязанных в трех местах), внутри которых заложены бумажные мешочки с икрой 6. Легкие фашины 5 связаны между собой (с образованием гнезда для икры) и прикреплены к мешкам 4 с помощью монтажных веревок 7. Искусственные нерестилища 1 возводятся в биопруду 8, устраиваемого рядом с рекой, связанной с ней при помощи подводящего канала 9 с входным участком 10, и отводящим каналом 11 с выходным участком 12. На дне биопруда 8 уложен слой гальки 13, толщиной 30-35 см, сверху которого на расстоянии друг от друга возведены нерестилища 1. И между нерестилищами 1 и на откосах пруда посажены высшие водные растения 14. На дне по всей длине подводящего канала 9 уложен слой гравийно-щебеночной засыпки 15 и посажены высшие водные растения 14.

Нерестилища в биопруду с ручьем биоплато для разведения мальков осетровых рыб строятся следующим образом.

Строительство объекта начинают весной перед нерестовым периодом осетровых, чтобы к началу нереста рыб строительство всех сооружений было завершено. Вначале, на нерестовом участке реки, рядом со стороны левого или правого берега, намечают места устройства биопруда 8 с подводящим каналом 9 (ручьем биоплато) и отводящим каналом 11. Разрабатывают чашу пруда 8 (глубиной от 1 до 1,5 м и более), планируют дно и откосы пруда 1. Далее разрабатывают русла до реки подводящего канала 9 и отводящего канала 11 без вскрытия входного участка 10 (врезки и соединения с рекой) подводящего канала 11 и выходного участка 12 отводящего канала 11. Затем расчищают и планируют чашу водоема - биопруда 8 и русла каналов 9 и 12. Подводящий канал 9 строят (глубиной 0,5 - 0,7 м) в виде ручей биоплато, дно которого по всей длине покрывают слоем гравийно-щебеночой засыпки 15 (толщиной 0,3-0,4 м) и засаживают высшими водными растениями 14 (камыш, рогоз, ирис и другие) на расстоянии, примерно, 30 - 50 см друг от друга, которые обеспечивают необходимую очистку речной воды, поступающей в биопруд. По завершению посадки их сразу поливают водой, чтобы быстрее развилась их корневая система и заросли.

После чего, привозится и разгружается необходимый объем речной гальки, местами вокруг чаши водоема-биопруда 8. И на дне водоема укладывают слой крупной гальки 13 (толщиной 0,3-0,35м), а сверху укладывают заранее подготовленные гибкие двухслойные тюфяки 2 с заложенными мешочками с оплодотворенной икрой 6 в гнезда из фашин 5. Гибкие двухслойные тюфяки 2 изготавливаются на месте укладки рядом с чашей пруда. Для первого слоя тюфяков заранее подготовленные мешки 6 из геосетки заполняют песком или гравием, разработанном в чаше пруда 8 (размеры мешков, примерно 30×30×150 см). После собирают необходимый объем созревшего камыша и привозят к месту закладки искусственных нерестилищ 1. Затем легкие фашины 5 изготавливают в виде связок (перевязанных в трех местах) диаметром 10 см и длиной 130-150 см. Одновременно при их изготовлении внутри фашин 5 (между перевязками) закладывают заранее подготовленные мешочки с оплодотворенной икрой 6, доставленных с осетровых заводов. А икру 6, оплодотворенную в заводских условиях (отмытую от остатков спермы и клейкости), привозится в специальном контейнере с водой к месту закладки икры. Далее из тонкой экологически безопасной бумаги готовятся маленькие мешочки, длиной 15-20 см и диаметром 4-5 см, куда закладывают оплодотворенную икру порциями (до тысячи икринок, отмытую от клейкости и спермы). При этом желательно в мешочки вместе с икрой заложить и стартовый корм (комбикорм ОСТ-6 или его аналог) для выклевывающих из икры личинок рыб, чтобы они на первое время могли кормиться. К каждому мешку 4 с песком или гравием прикрепляются 3-4 легких фашин (смешочками с икрой) с помощью монтажной веревки 7, который вытягивается с запасом на 2-3 м. Таким образом, подготовленные гибкие тюфяки 2 с мокрыми мешочками с икрой (пока не высохли в течение 2 ч) с помощью монтажных веревок 7, укладывают (вручную 2 человека) в заранее намеченные места в чаше водоема сверху слоя из крупной гальки 13. В одну нерестилищу укладывают не менее 2-3 гибких тюфяков 2, поверху которых накладывают слой из крупной гальки 3 (размерами фракций 40-60 мм), толщиной 7-10 см. По такой технологии возводят необходимое количество искусственных нерестилищ 1 в чаше биопруда 8. Расстояние между нерестилищами должно быть не менее 3,0 м, оптимально от 3 до 5 м и более в зависимости от конкретных условий проектируемого биопруда 8 с подводящим 9 и отводящим 11 каналами. На дне водоема между нерестилищами и на прибрежных откосах сажают высшие водные растения, которые сразу поливают водой, чтобы они быстрее заросли и развилась их корневая система.

Нерестилища в биопруду с ручьем биоплато для разведения мальков осетровых рыб работают следующим образом.

По завершению строительства нерестилищ 1 с заложенными порциями икры 6 и озеленения и расцветки, посаженных высших водных растений 14, открывают входной участок 10 и выходной участок 12 каналов 9 и 11. Из реки вода начинает поступать в биопруд 8 (через ручей биоплато) и заполнять его до необходимого уровня, далее вода из водоема пруда будет вытекать через отводящий канал 11 обратно в реку. При открытии входной части 10 подводящего канала 9 речная вода, проходя через ручей биоплато - гравийно-щебенчатую смесь и корневую систему густо заросших растений, будет очищаться от различных загрязнений (биологических и химических). Высшие водные растения 14 обладают сильно разветвленными корнями, они легко закрепляются в крупнофракционной гравийно-щебенчатой засыпке, вытягивают из воды всю органику. Благодаря растительности вода в искусственно созданном мелководье постоянно очищается, максимально насыщается кислородом, становится прозрачной, у нее исчезает малоприятный запах. Для этого глубина воды над гравийно-щебенчатой засыпкой не должна превышать 15 см, основной объем воды должна проходить через эту засыпку и корневую систему растений. Засаживать дно подводящего канала и водоема лучше такими представителями высших водных растений, как камыш озерный, ирис болотный, рогоз широколистый, осока (черная, ситниковая, острая), аир, белокрыльник и вахта трехлистная. Такие высшие водные растения способны очистить воду, поступающую в биопруд 8 от опасных тяжелых металлов, продуктов нефтепереработки и других загрязнений. В весенний период вода, из реки проходя через подводящий канал - ручей биоплато, заросшее высшими водными растениями, очищается и поступает в водоем биопруда 8, и заполняет его (насыщая нерестилища) и далее проходит по отводящему каналу обратно в реку. Для нормального развития и выклева икры содержание кислорода в воде должно быть не ниже 8-9 мг/л (температура 15-20°C), а такое содержание кислорода обеспечивается водными растениями.

Гибкая конструкция искусственных нерестилищ 1 с легкими фашинами 5 (используемых в качестве гнезд для икры) является наиболее приемлемой для инкубации икры осетровых рыб и дальнейшего развития их личинок и мальков.

Нерестилища искусственные, устроенные в биопрудах на участках рек (равнинных и предгорных зон) с заложенной икрой осетровых рыб обеспечивают развитие и восстановление осетровых популяций. Сами мешочки из тонкой натуральной бумаги (куда заложена икра 6) в воде быстро разлагаются. В весенний период оплодотворенная икра 6 в гнездах легких фашин, быстро прилипается к соломинкам камыша и развивается, через определенное время (8-10 суток) из них выклевываются личинки. Этому способствуют легкие фашины 5 из камыша и высшие водные растения 14, которые поддерживают насыщение воды в гнездах кислородом и создают нормальные условия для инкубации икры 6. Камни верхнего слоя и стебли высших водных растений защищают икру от уноса водным потоком и от хищников. В первое время личинки питаются за счет запасов питательных веществ желточного мешка (и корма заложенной в мешочки). Созревший камыш, из чего сделаны легкие фашины 5, является питательным природным материалом для зообентосных форм, обитающих в речной воде. Благодаря этому, из личинок вырастают мальки осетровых рыб, которые из камыша фашин и камня (крупной гальки) выплывают в водную среду биопруда. Камни верхнего слоя нерестилищ 1 и водные растения помогают им держаться (прятаться), защищаться от хищных беспозвоночных и позвоночных животных. Затем мальки осетровых рыб в течение 2-3 месяцев вырастают до развитых особей, и приспосабливаются к условиям водоема, питаются зоопланктоном и личинками насекомых, находящихся по урезу воды в листьях заросших камышей (и других растений). Далее выросшие особы через отводящий канал 11 заплывают в реку, и адаптируются к ее условиям и проплывают ее до устье (до Каспийского море), где они живут и пополняют популяции осетровых.

Изготовление и устройство искусственных нерестилищ в биопруду с ручейком биоплато из гибких тюфяков и высших водных растений создают оптимальные условия для нереста и развития мальков, способных пополнить популяцию осетровых рыб Каспийского бассейна.

Устройство нерестилищ в биопруду для разведения мальков осетровых рыб наиболее эффективно может быть использовано на равнинных и предгорных участках рек Волго- Каспийского бассейна.

Литература

1. Ходоревская Р.П. Значение естественного нереста и искусственного осетроводства в формировании запасов осетровых каспийского моря / Астраханский вестник экологического образования №2 (32) 2015. с. 74-89 (г. Астрахань).

2. https://mydocx.ru/1-133733.html.

3. Патент РФ 2768036. Способ возведения нерестилищ для закладки икринок осетровых рыб. / Курбанов С.О., Абдулхаликов Р.З., Созаев А.А. Бюл. №9 опубл. 23.03.2022.

Изобретение относится к рыбному хозяйству и может быть использовано для сохранения и восстановления рыб осетровых популяций. Биопруд построен рядом с рекой и связан с ней подводящим и отводящим каналами. На дне биопруда уложен слой крупной гальки, на котором, на расстоянии друг от друга, смонтированы двухслойные тюфяки, засыпанные сверху крупной галькой. Первый слой тюфяков выполнен из мешков, заполненных песком или гравием, второй слой - из легких фашин из камыша, связанных между собой с образованием гнезда для закладки мешочков из бумаги с оплодотворенной икрой осетровых рыб. Подводящий канал выполнен в виде ручья биоплато, засыпанного гравием с щебнем и с посаженными высшими водными растениями, которые также посажены в промежутки между тюфяками и на откосах биопруда. Изобретение обеспечивает повышение выживаемости мальков осетровых рыб. 6 ил.

Биопруд с искусственными нерестилищами для разведения мальков осетровых рыб, содержащий двухслойные тюфяки, засыпанные сверху крупной галькой, отличающийся тем, что биопруд построен рядом с рекой и связан с ней подводящим и отводящим каналами, а на дне биопруда уложен слой крупной гальки, на котором, на расстоянии друг от друга, смонтированы двухслойные тюфяки, засыпанные сверху крупной галькой, первый слой тюфяков выполнен из мешков, заполненных песком или гравием, второй слой - из легких фашин из камыша, связанных между собой с образованием гнезда для закладки мешочков из бумаги с оплодотворенной икрой осетровых рыб, при этом подводящий канал выполнен в виде ручья биоплато, засыпанного гравием с щебнем и с посаженными высшими водными растениями, которые также посажены в промежутки между тюфяками и на откосах биопруда.
