Взрыватель для малокалиберного выстрела Российский патент 2025 года по МПК F42C1/04

Изобретение относится к взрывателям для малокалиберного выстрела, например ВОГ-25.

Известен головной взрыватель [1] для малокалиберного выстрела, содержащий корпус, в котором размещены ударный накольный механизм, воспламенительный механизм, предохранительный механизм дальнего взведения, состоящий из подпружиненной шиберной заслонки, снабженной капсюлем-детонатором и удерживаемой в смещенном относительно огневой цепи положении с помощью подпружиненного стопора, опирающегося на пиротехническую шашку, и предохранительно-центробежного механизма, механизм самоликвидации.

При выстреле, под действием осевой силы инерции, происходит приведение в боевое положение ударного накольного механизма и срабатывание воспламенительного механизма, инициирующего воспламенение пиротехнической шашки и пиротехнического механизма самоликвидации. В результате воспламенения пиротехническая шашка расплавляется, стопор, удерживающий шиберную заслонку, под действием пружины погружается в расплав, освобождая шиберную заслонку. Одновременно, в результате вращения боеприпаса на траектории полета происходит срабатывание предохранительно-центробежного механизма. Освобожденная шиберная заслонка под действием пружины становится в боевое положение, замыкая огневую цепь. При встрече с целью ударный накольный механизм накалывает капсюль-детонатор, приводя в действие боеприпас. В случае отказа ударного механизма боеприпас в действие приводит механизм самоликвидации.

Основным недостатком боеприпаса с таким взрывателем является невозможность применять его для поражения малогабаритных беспилотных летательных аппаратов в ближней зоне, так как ударный накольный механизм взрывателя воздействует на капсюль-детонатор при физическом контакте с преградой, а вероятность попадания в малогабаритную подвижную цель крайне мала.

Известна дистанционная трубка двойного действия Т-7 [2], обеспечивающая возможность срабатывания боеприпаса на траектории полета на заданном удалении от места выстрела без контакта с целью. Она содержит корпус, условно подразделяемый на головку, тарель и хвост, накольно-воспламенительный механизм, смонтированный внутри головки корпуса, ударный инерционный механизм, смонтированный внутри в хвосте корпуса, дистанционный механизм, смонтированный снаружи головки и поджатый гайкой к тарели, состоящий из трех дистанционных колец, снабженных со стороны нижнего основания кольцевыми каналами с запрессованным в них пиротехническим составом, при этом в среднем и нижнем дистанционных кольцах дополнительно запрессованы пороховые передаточные столбики, а верхнее и нижнее дистанционное кольцо соединены снаружи специальной скобой, обеспечивающей синхронное вращение этих колец относительно головки и среднего кольца, на нижнем дистанционном кольце нанесены шкала и символы К и УД, обозначающие режим работы трубки, а на тарели нанесена установочная риска, относительно которой фиксируется задаваемый режим работы трубки, также трубка снабжена предохранительным баллистическим колпаком.

Перед выстрелом с помощью специального ключа, путем поворота верхнего и нижнего дистанционных колец относительно тарели (визуально контролируется смещение шкалы относительно установочной риски), устанавливается необходимая дальность срабатывания дистанционной трубки. При выстреле, под действием осевой силы инерции, приводится в боевое положение ударный инерционный механизм и срабатывает накольно-воспламенительный механизм, который через специальные отверстия воспламеняет, запуская тем самым время действия трубки, пиротехнический состав верхнего дистанционного кольца, а далее среднего и нижнего дистанционных колец. Время действия трубки может меняться от минимального (символ К напротив установочной риски) до максимального (установочная риска в конце шкалы), тем самым может меняться дистанция подрыва боеприпаса от минимальной до максимальной и обеспечивается возможность поражения воздушных целей на разных расстояниях.

Дистанционная трубка Т-7 предназначена для снаряжения снарядов крупного калибра (122-152 мм), поэтому имеет большие габариты и вес (без защитного колпака 500 г, с колпаком 700 г), что делает невозможным ее применение для борьбы с малогабаритными беспилотными летательными аппаратами в ближней зоне.

Целью данного изобретения является устранение указанных недостатков и обеспечение возможности применения малокалиберных выстрелов для борьбы с малогабаритными беспилотными летательными аппаратами в ближней зоне.

Указанная цель достигается тем, что в известном головном взрывателе, содержащем корпус, в котором размещены воспламенительный механизм, предохранительный механизм дальнего взведения, состоящий из подпружиненной шиберной заслонки, снабженной капсюлем-детонатором и удерживаемой в смещенном относительно огневой цепи положении с помощью подпружиненного стопора, опирающегося на пиротехническую шашку, предохранительно-центробежного механизма, дистанционный механизм, состоящий из трех дистанционных колец, ударный инерционный механизм, дистанционные кольца соединены в блок с помощью запрессованной в верхнем дистанционном кольце и развальцованной с опорой на тарельчатую пружину, опирающуюся на нижнее дистанционное кольцо, трубки, в которой смонтировано жало, снабженное вышибным зарядом, и выполнены отверстия для прохода воспламеняющих газов к нему, верхнее и нижнее дистанционные кольца снабжены двумя парами оппозитно расположенных незамкнутых кольцевых каналов, в одной паре, которых запрессован пиротехнический состав и передаточные пиротехнические столбики, причем в нижнем дистанционном кольце передаточный столбик в начале канала, а в верхнем дистанционном кольце - в конце канала, а вторая пара одинаковых по глубине каналов снабжена углублениями в противоположных концах каналов, среднее дистанционное кольцо снабжено на радиусе пиротехнических каналов верхнего и нижнего дистанционных колец передаточным пиротехническим столбиком, а на радиусе второй пары каналов - отверстием и размещенным в нем кулачком, например, в виде ролика, длиной равной длине отверстия и сумме глубин двух каналов плюс величина углубления, верхнее дистанционное кольцо снабжено установочной риской и расположенной по диаметру прорезью, среднее и нижнее дистанционные кольца снабжены шкалами, на нижнем дистанционном кольце выполнена резьба для соединения с корпусом взрывателя, предохранительный механизм дальнего взведения отделен от дистанционного блока упругим элементом (пружиной) и в нем выполнено отверстие для установки трубки с передаточным пиротехническим столбиком, связывающей воспламенительный механизм с началом пиротехнического канала в нижнем дистанционном кольце.

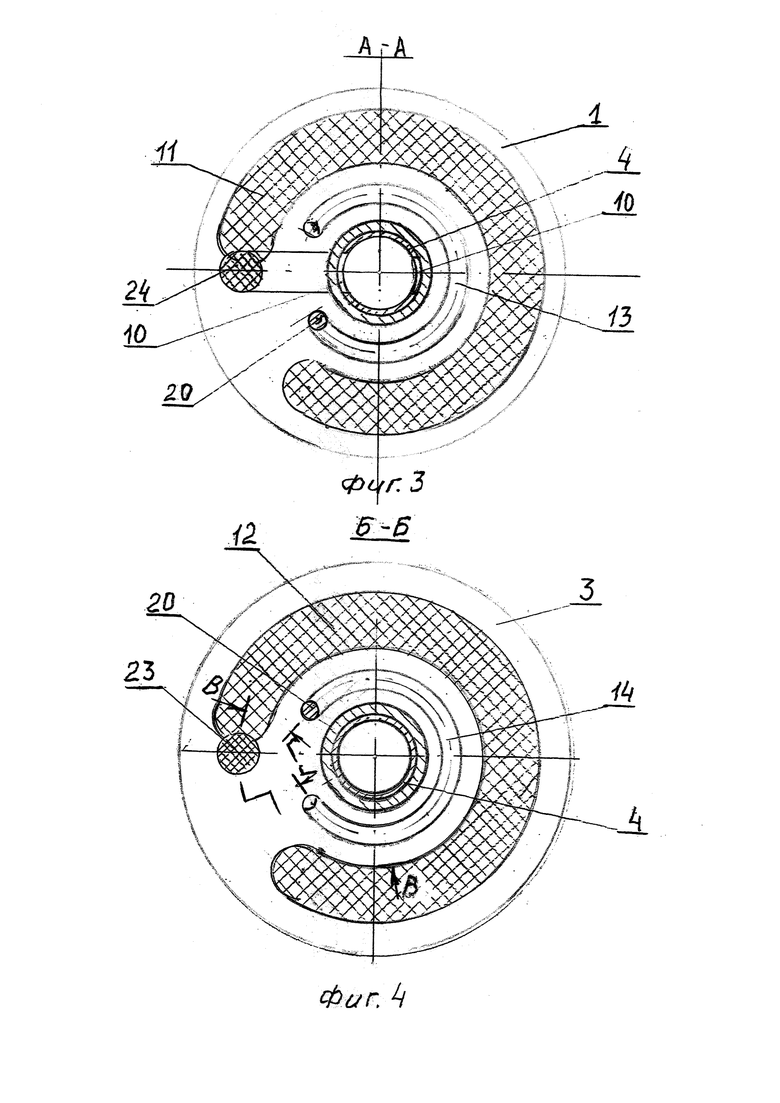

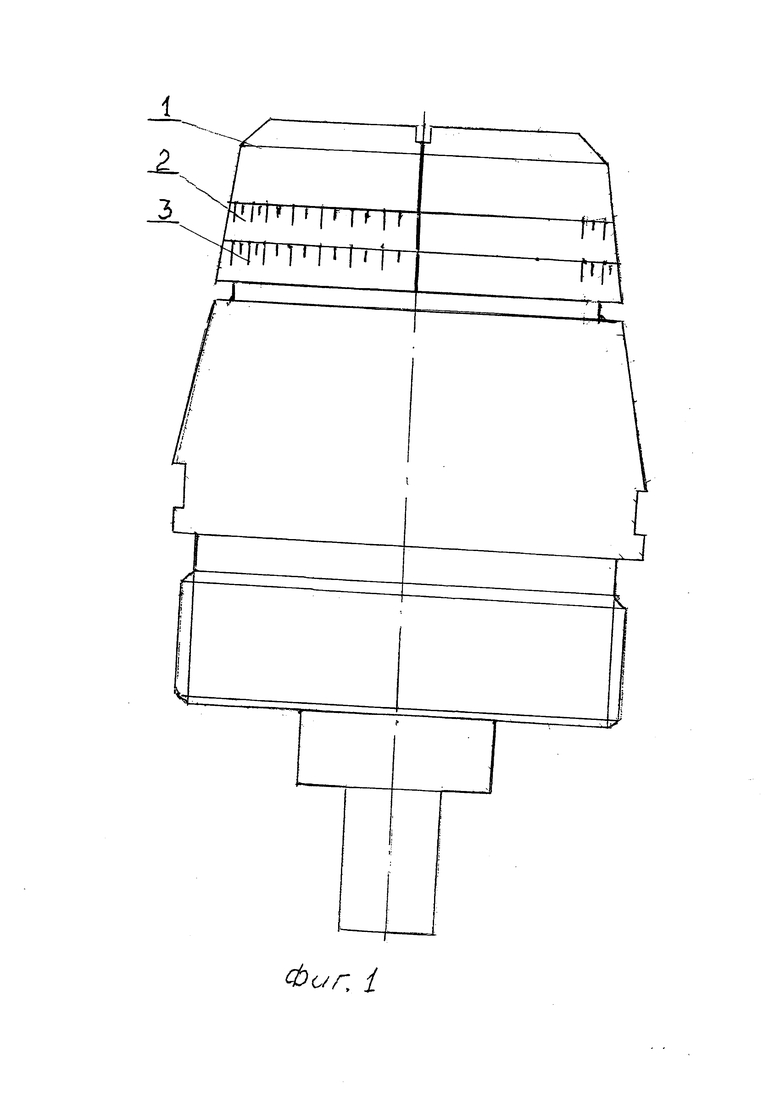

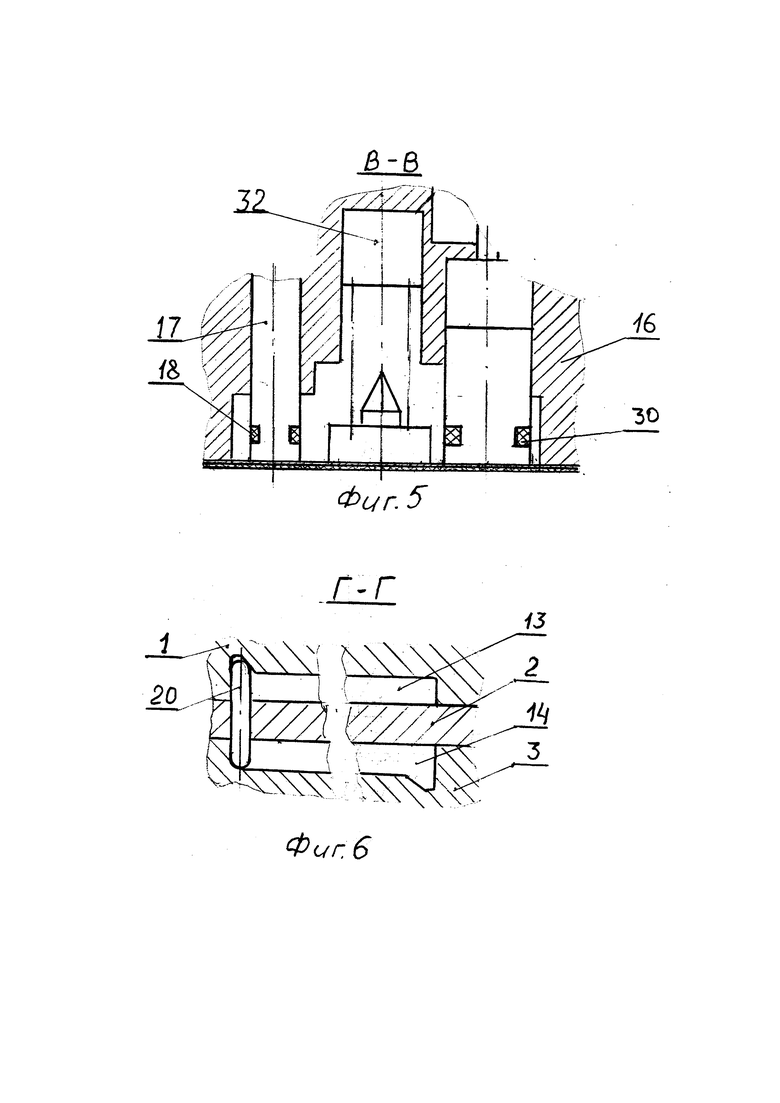

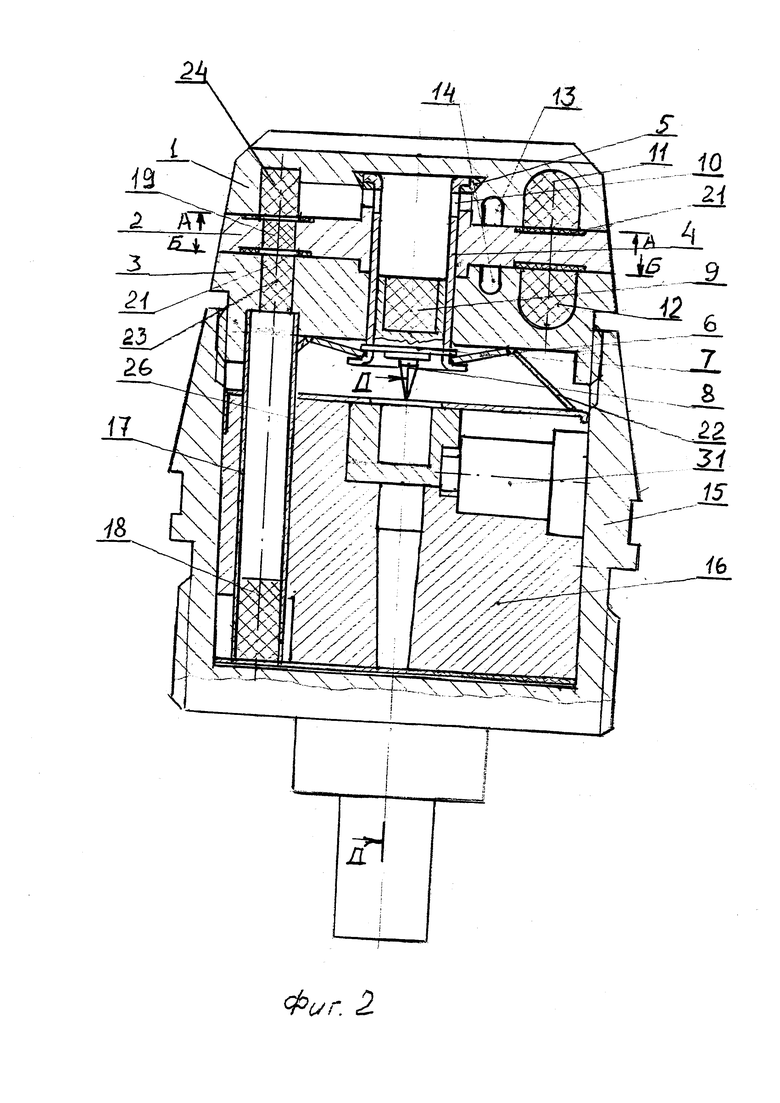

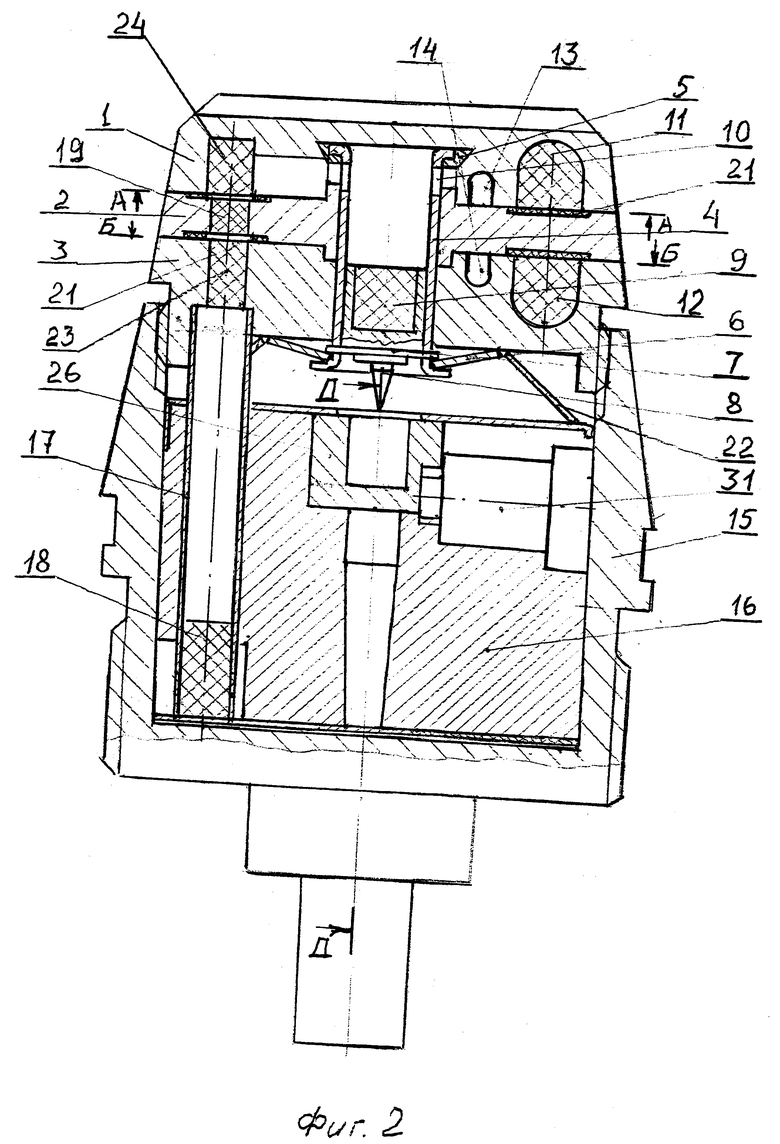

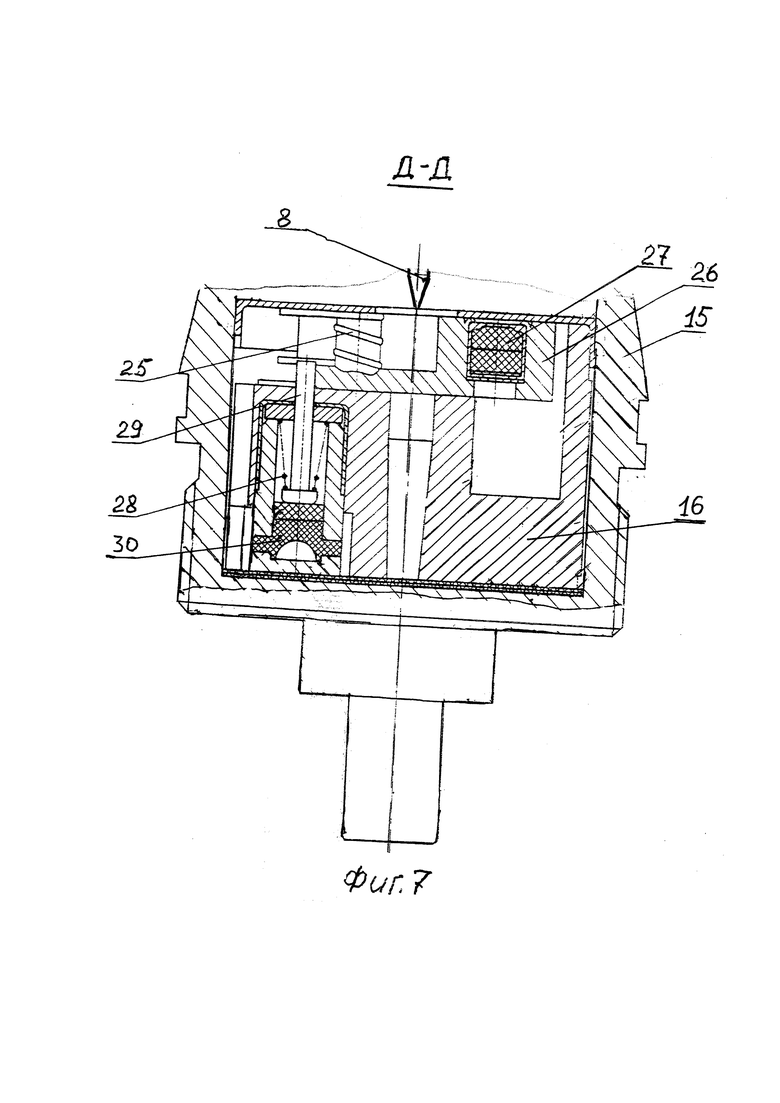

Общий вид взрывателя для малокалиберного выстрела приведен на фиг. 1. На фиг. 2 приведено сечение по оси взрывателя, проходящее через трубку с передаточным пиротехническим столбиком, связывающую воспламенительный механизм с началом пиротехнического канала в нижнем дистанционном кольце, через передаточный столбик в среднем дистанционном кольце и через передаточный столбик в верхнем дистанционном кольце и жало снабженное вышибным зарядом. На фиг. 3 приведен вид снизу по сечению А-А на верхнее дистанционное кольцо. На фиг. 4 приведен вид сверху по сечению Б-Б на нижнее дистанционное кольцо. На фиг. 5 приведено сечение В-В, показывающее каналы связи воспламенительного механизма с пиротехнической шашкой, удерживающей стопор шиберной заслонки, и трубкой с передаточным пиротехническим столбиком. На фиг. 6 приведен вид Г-Г, показывающий профили каналов с установленным в среднем дистанционном кольце кулачком. На фиг. 7 приведено сечение Д-Д, показывающее устройство предохранительного механизма. Как показано на фиг. 2 дистанционные кольца 1, 2, 3 соединены в блок с помощью трубки 4, которая запрессована в верхнем дистанционном кольце 1 с помощью кольца 5, и развальцована на тарельчатую пружину 6, опирающуюся на нижнее дистанционное кольцо 3, создавая необходимое усилие сжатия дистанционных колец. В прорези трубки 4 со стороны развальцовки под тарельчатую пружину 6 установлена фигурная шайба 7, удерживающая жало 8, снабженное вышибным зарядом 9. В верхней части трубки 4 в зоне запрессовки в верхнее дистанционное кольцо 1 выполнены отверстия 10 для прохода воспламеняющих вышибной заряд 9 газов. В верхнем 1 и нижнем 3 кольцах выполнены незамкнутые оппозитно расположенные кольцевые каналы 11, 12, в которых запрессован пиротехнический состав, а также расположенные соосно с ними каналы 13, 14, профиль которых показан на фиг. 6. В среднем дистанционном кольце 2 запрессован передаточный пиротехнический столбик 19, установлен кулачок 20 и наклеены прокладки 21 из пиротехнического сукна. Блок дистанционных колец с помощью резьбы на нижнем дистанционном кольце 3 соединен с корпусом 15 взрывателя, в котором размещен предохранительный механизм дальнего взведения 16, состоящий из подпружиненной пружиной 25 шиберной заслонки 26, в которой установлен капсюль-детонатор 27. Шиберная заслонка 26 удерживается в смещенном положении относительно огневой цепи с помощью подпружиненного пружиной 28 стопора 29, опирающегося на пиротехническую шашку 30, и центробежного механизма 31. В предохранительном механизме дальнего взведения выполнено отверстие, в которое установлена трубка 17 с передаточным столбиком 18, при этом верхний конец трубки 17 вставлен в углубление в нижнем дистанционном кольце 3, выполненное в начале пиротехнического канала в зоне передаточного столбика 23, а нижний конец трубки уперт в корпус 15 и соответствующими каналами связан с воспламенительным механизмом 32. Предохранительный механизм дальнего взведения 16 усилием пружины 22 отделен от дистанционного блока.

Взрыватель работает следующим образом. В исходном положении время срабатывания взрывателя, соответственно расстояние, на котором сработает боеприпас, определяется временем дальнего взведения. В момент выстрела, под действием осевой силы инерции срабатывает воспламенительный механизм 32, воспламеняя пиротехническую шашку 30 стопора 29 и передаточный столбик 18 трубки 17. В результате расплавления пиротехнической шашки 30 и срабатывания предохранительно-центробежного механизма 31 при вращении боеприпаса, шиберная заслонка 26 под действием пружины 25 перемещается в боевое положение, замыкая огневую цепь. В течение этого времени воспламеняющий импульс от передаточного столбика 18 передается на передаточный столбик 23 нижнего пиротехнического кольца 3, далее на передаточный столбик 19 среднего дистанционного кольца 2 и передаточный столбик 24 верхнего дистанционного кольца 1 и через отверстия 10 в трубке 4 на вышибной заряд 9, вызывая его срабатывание. В результате срабатывания вышибного заряда 9 срезается фигурная шайба 7, удерживающая жало 8, и жало 8 накалывает капсюль детонатор 27 в шиберной заслонке 26, происходит подрыв боеприпаса.

При необходимости срабатывания боеприпаса на более дальнем расстоянии установочную риску на верхнем дистанционном кольце 1 необходимо повернуть по часовой стрелке относительно шкалы на нижнем 3 и среднем 2 дистанционных кольцах, например, с помощью лезвия штык ножа, вставив его в прорезь на верхнем дистанционном кольце 1. При повороте верхнего дистанционного кольца 1 одновременно с ним под действием усилия, передаваемого через кулачок 20, будет поворачиваться среднее дистанционное кольцо 2, смещая передаточный столбик 19 относительно начала пиротехнического канала 12. Отсчет дистанции осуществляется по шкале на нижнем дистанционном кольце 3. Совместный поворот верхнего 1 и среднего дистанционного кольца 2 будет происходить до момента достижения кулачком 20 углубления в конце канала 14. При достижении углубления в канале 14 кулачок 20 будет выдавлен в него, среднее дистанционное кольцо 2 застопорится, в этот момент произойдет расцепление с верхним дистанционным кольцом 1, и оно будет поворачиваться относительно кольца 2, смещая пиротехнический канал 11 относительно столбика 19. При этом отсчет дистанции осуществляется по шкале на среднем дистанционном кольце. В этом случае, при выстреле и срабатывании воспламенительного механизма 32 и предохранительного механизма дальнего взведения 16, воспламеняющий импульс через передаточный столбик 18 в трубке 17 поступает к передаточному столбику 23 пиротехнического канала 12, поджигая этот канал, который сгорая, передает импульс на передаточный столбик 19 среднего дистанционного кольца 2, а от него на пиротехнический канал 11, и, в конце его, на передаточный столбик 24 и далее на вышибной заряд 9, который срабатывая, вызывает срабатывание капсюля детонатора и соответственно боеприпаса.

На траектории полета в случае попадания боеприпаса в преграду предохранительный механизм дальнего взведения 16 под действием осевой силы инерции преодолеет усилие пружины 22 и осуществит накол капсюля детонатора 27 и соответственно срабатывание боеприпаса.

Предлагаемая конструкция взрывателя кроме возможности борьбы с малогабаритными беспилотными летательными аппаратами в ближней зоне обеспечивает повышение эффективности малокалиберного боеприпаса при настильной стрельбе по живой силе противника, залегшей и находящейся в незащищенных сверху укрытиях.

Источники информации:

1. RU 2307310 С1.

2. ВКЛЕЙКА В Руководство службы «Дистанционная трубка двойного действия Т-7», Воениздат, 1956 г. - М: Воениздат МО СССР, 1964. - 13 с.

Изобретение относится к взрывателю для малокалиберного выстрела. Техническим результатом является обеспечение возможности применения малокалиберных выстрелов для борьбы с малогабаритными беспилотными летательными аппаратами в ближней зоне. Взрыватель содержит корпус, в котором размещены воспламенительный механизм. Также содержит предохранительный механизм дальнего взведения, состоящий из подпружиненной шиберной заслонки, снабженной капсюлем-детонатором и удерживаемой в смещенном относительно огневой цепи положении с помощью подпружиненного стопора, опирающегося на пиротехническую шашку, предохранительно центробежного механизма. Также содержит дистанционный механизм, состоящий из трех дистанционных колец. И также ударный инерционный механизм. Дистанционные кольца соединены в блок с помощью запрессованной в верхнем дистанционном кольце и развальцованной с опорой на тарельчатую пружину, опирающуюся на нижнее дистанционное кольцо, трубки. В трубке смонтировано жало, снабженное вышибным зарядом, и выполнены отверстия. Верхнее и нижнее дистанционные кольца снабжены двумя парами оппозитно расположенных незамкнутых кольцевых каналов, в одной паре которых запрессован пиротехнический состав и передаточные пиротехнические столбики. В нижнем дистанционном кольце передаточный столбик в начале канала, а в верхнем дистанционном кольце - в конце канала. Вторая пара одинаковых по глубине каналов снабжена углублениями в противоположных концах каналов. Среднее дистанционное кольцо на радиусе пиротехнических каналов верхнего и нижнего дистанционных колец снабжено передаточным пиротехническим столбиком. На радиусе второй пары каналов - отверстием с размещенным в нем кулачком. Верхнее дистанционное кольцо снабжено установочной риской и расположенной по диаметру прорезью. Среднее и нижнее дистанционные кольца снабжены шкалами. На нижнем дистанционном кольце выполнена резьба. Предохранительный механизм дальнего взведения отделен от дистанционного блока пружиной, и в ней выполнено отверстие для установки трубки с передаточным пиротехническим столбиком, связывающей воспламенительный механизм с началом пиротехнического канала в нижнем дистанционном кольце. 7 ил.

Взрыватель для малокалиберного выстрела, содержащий корпус, в котором размещены воспламенительный механизм, предохранительный механизм дальнего взведения, состоящий из подпружиненной шиберной заслонки, снабженной капсюлем-детонатором и удерживаемой в смещенном относительно огневой цепи положении с помощью подпружиненного стопора, опирающегося на пиротехническую шашку, предохранительно центробежного механизма, дистанционный механизм, состоящий из трех дистанционных колец, ударный инерционный механизм, отличающийся тем, что дистанционные кольца соединены в блок с помощью запрессованной в верхнем дистанционном кольце и развальцованной с опорой на тарельчатую пружину, опирающуюся на нижнее дистанционное кольцо, трубки, в которой смонтировано жало, снабженное вышибным зарядом, и выполнены отверстия, верхнее и нижнее дистанционные кольца снабжены двумя парами оппозитно расположенных незамкнутых кольцевых каналов, в одной паре которых запрессован пиротехнический состав и передаточные пиротехнические столбики, причем в нижнем дистанционном кольце передаточный столбик в начале канала, а в верхнем дистанционном кольце - в конце канала, а вторая пара одинаковых по глубине каналов снабжена углублениями в противоположных концах каналов, среднее дистанционное кольцо на радиусе пиротехнических каналов верхнего и нижнего дистанционных колец снабжено передаточным пиротехническим столбиком, а на радиусе второй пары каналов - отверстием с размещенным в нем кулачком, верхнее дистанционное кольцо снабжено установочной риской и расположенной по диаметру прорезью, среднее и нижнее дистанционные кольца снабжены шкалами, на нижнем дистанционном кольце выполнена резьба, предохранительный механизм дальнего взведения отделен от дистанционного блока пружиной, и в ней выполнено отверстие для установки трубки с передаточным пиротехническим столбиком, связывающей воспламенительный механизм с началом пиротехнического канала в нижнем дистанционном кольце.
